固定车顶玻璃（Model Y L） ((拆卸和安装))
校正代码
10200300001
FRT
3.60
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
- 打开所有四个车门，降下所有四个车窗。
- 打开掀背尾门。
- 将后部顶篷总成从车辆上拆下。请参阅 后车顶篷（Model Y L） ((拆卸和更换))。
-
准备好 WRD Spider 3 玻璃拆卸套件 (1571168-00-A)。
-

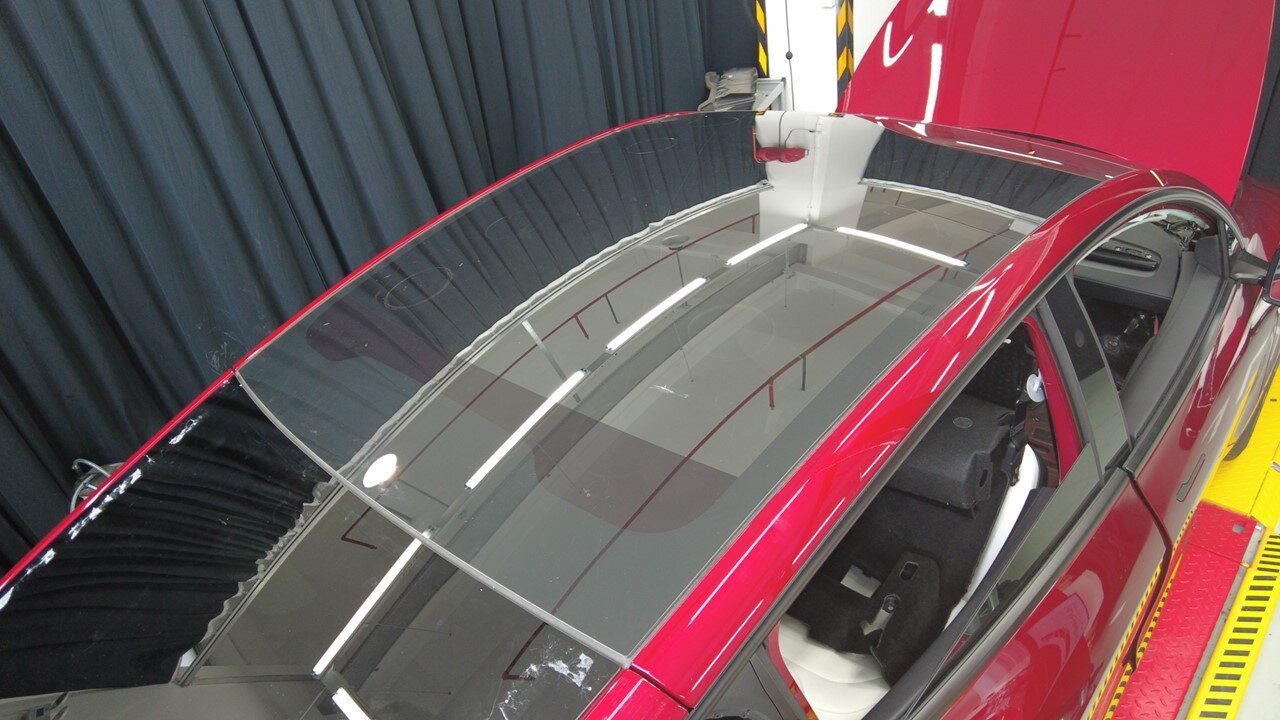

在车顶玻璃周围车身处粘贴胶带。
-

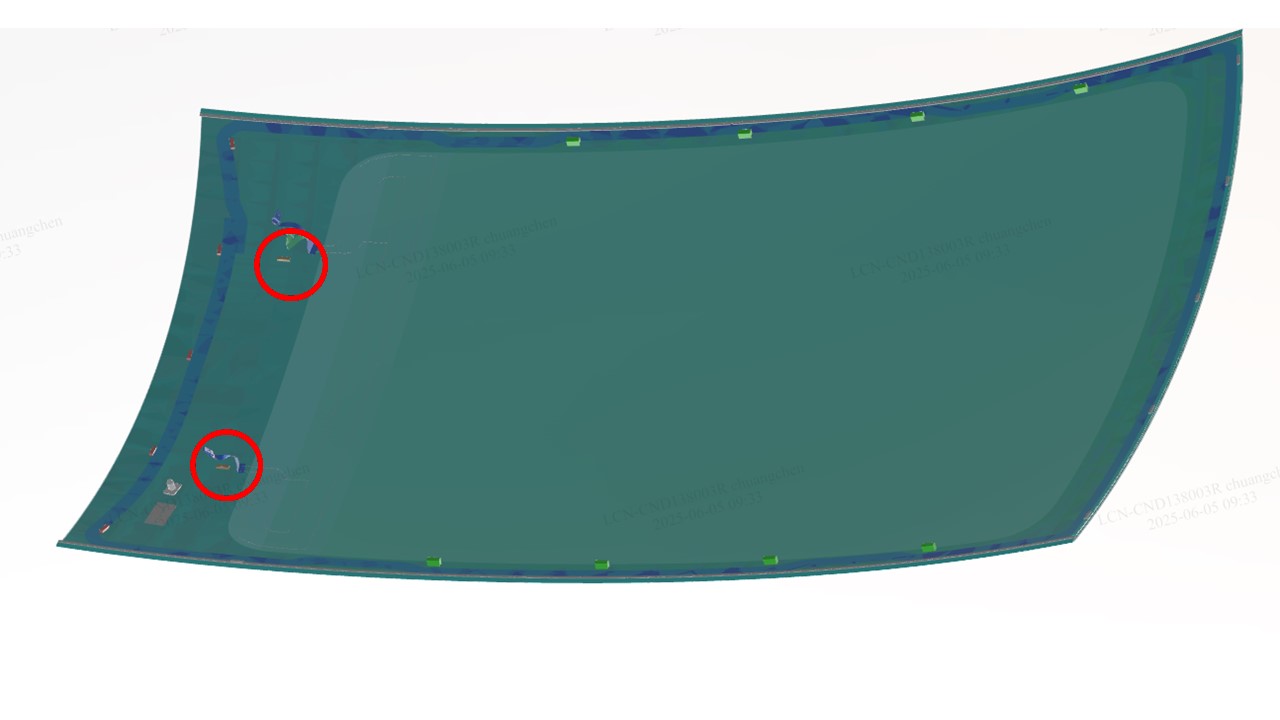

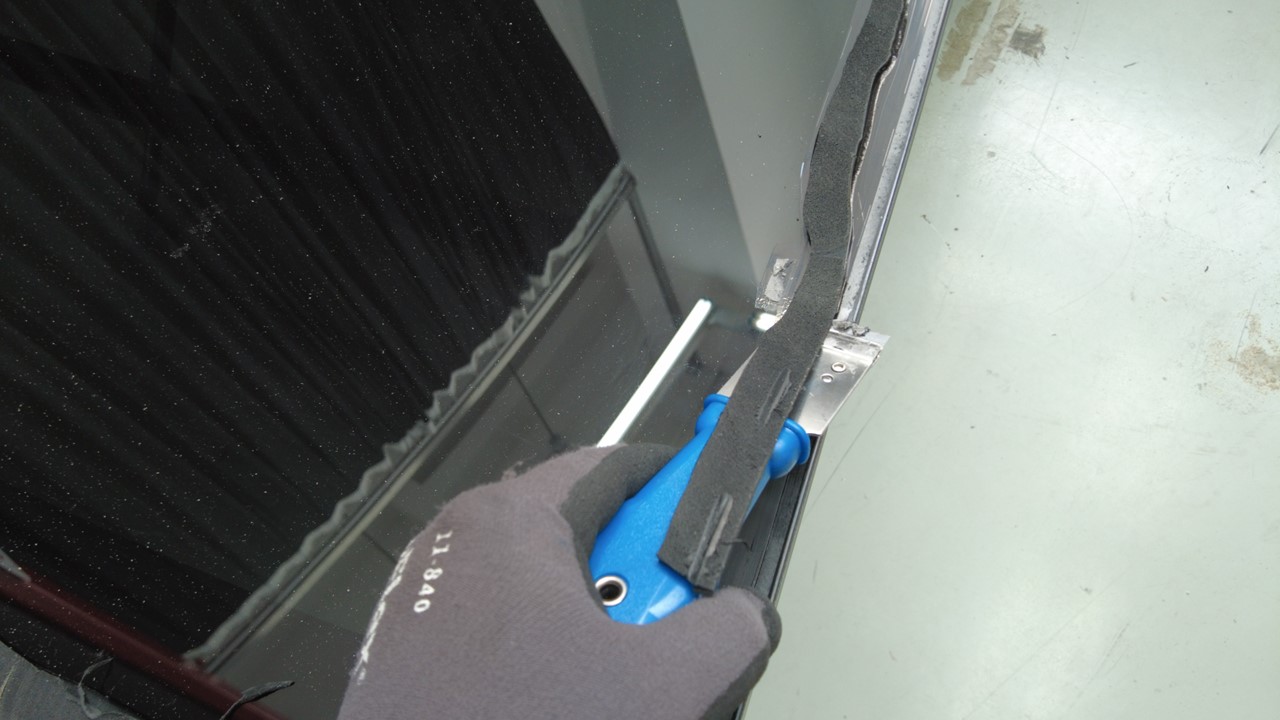

找到车顶玻璃左后侧的固定销，抵住固定销向上推动 Equalizer 刀片，小心地沿车顶玻璃切割胶黏剂，然后将固定销从车顶玻璃上分离，以便更快地切割。
注可能无法清楚看到固定销，但是可以使用刀片感觉到。
-
将尼龙绳穿到穿线器上，以备插入。
-

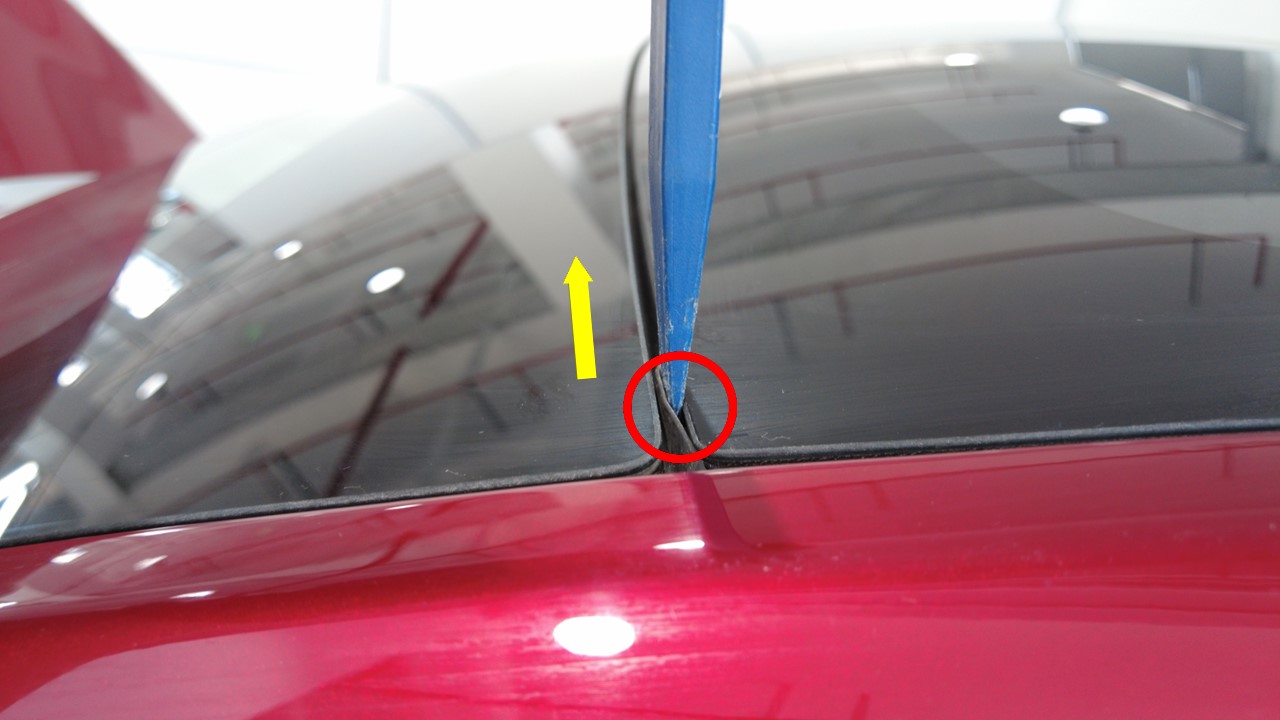

将工具从车顶玻璃后角处插入聚氨酯密封条。
注使用护板防止损坏油漆表面。
-
拉动尼龙绳穿过密封条。确保尼龙绳足够长，可以包裹车顶玻璃整个外围。使尼龙绳两端都在车内；无需将其完全拉出。
-
在玻璃周围缠绕尼龙绳，将其置于密封条下方。
注注意请勿损坏前挡风玻璃或掀背尾门密封条。
-
将锚固件固定到车顶玻璃内侧，将切割线紧固到锚固件上，以确保操作稳定性。
-
按照 Spider 工具使用说明，将尼龙绳穿过工具开口并打结以将其紧固。
注确保主轴旋转方向正确，以免损坏工具。
-
将 Spider 切割工具固定到车顶玻璃内侧。检查切割线走向，确保切割线缠绕在大滚轮上且保持 90 度角，以便正确操作。
-
将直角螺丝刀固定到电钻上。
-
使用电钻切割车顶玻璃周围的聚氨酯。
注操作过程中请注意以下几点：
- 保持切割线始终位于固定销和车顶支架（4 个）上方，以防切割线卡死或损坏。
- 建议切割时使用护板或饰板工具在切割线上向上用力，以确保操作顺畅。
- 如果切割线卡死，试着向后拉动，使其从金属车顶支架下方松开。如果切割线仍然卡死，可以通过对换锚固件和切割工具位置进行调整。
-
分离并拆下所有工具，妥善弃置弃已使用的尼龙绳，然后将全部工具放回套件箱中。
-

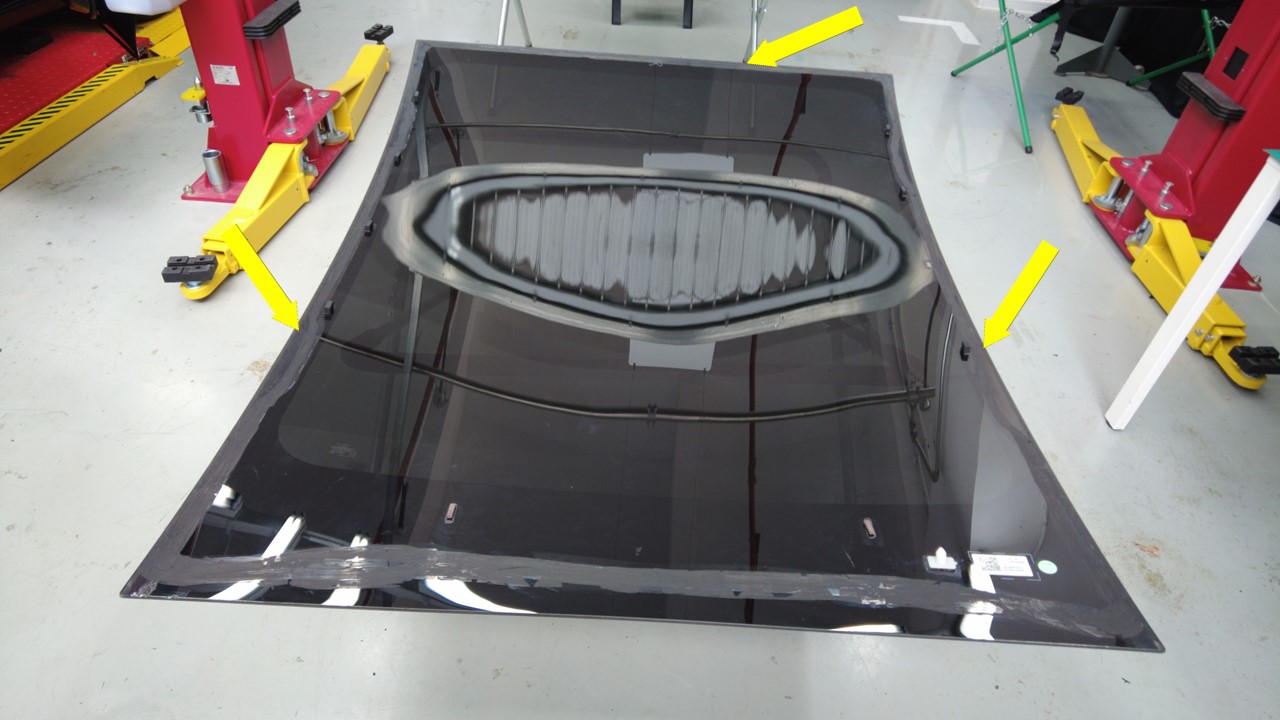

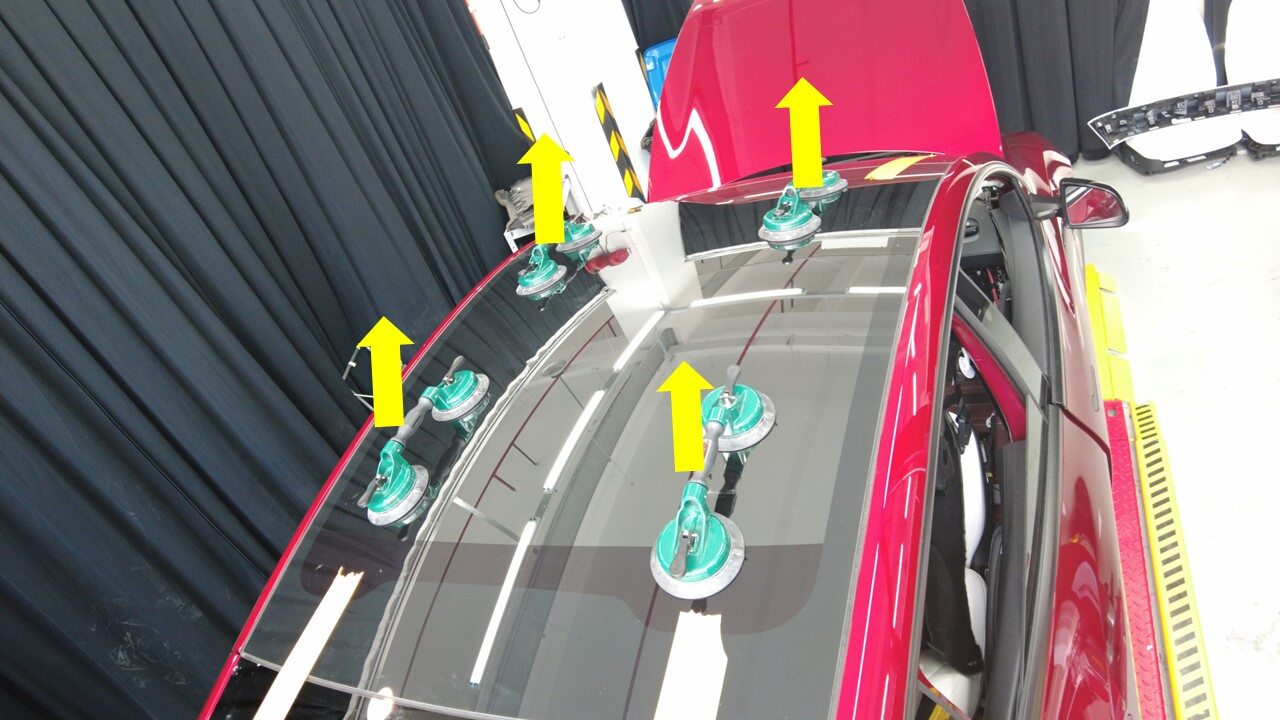

在车顶玻璃的每个角落吸附吸盘（4 个），小心地提起车顶玻璃，将其从车辆上拆下，安全放置好玻璃后，取走玻璃上的吸盘。
注建议寻求协助，以确保操作安全且轻松。
-

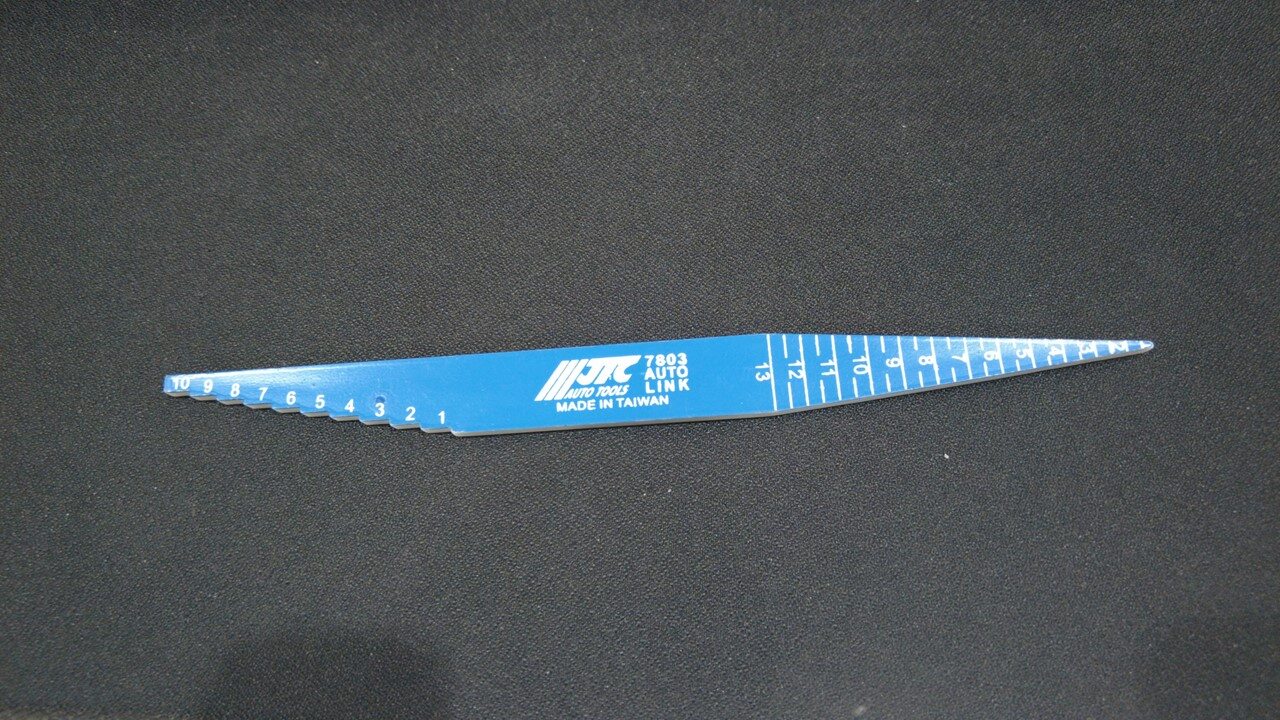

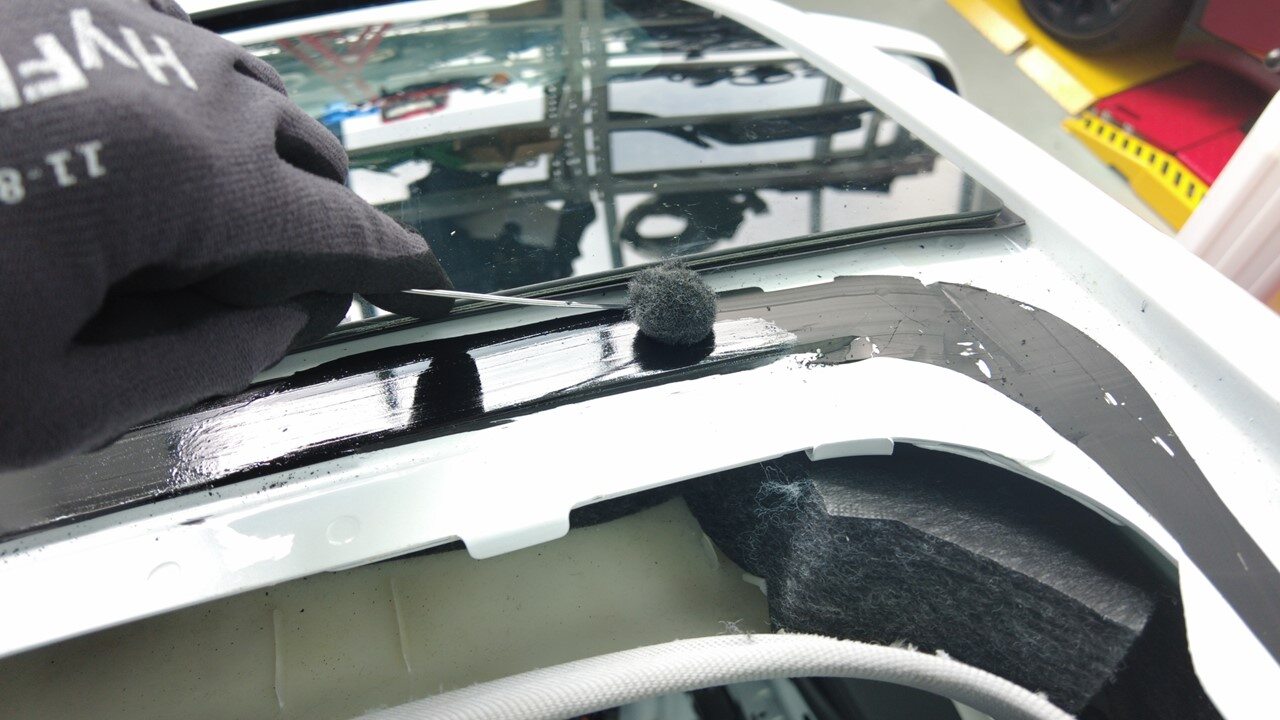

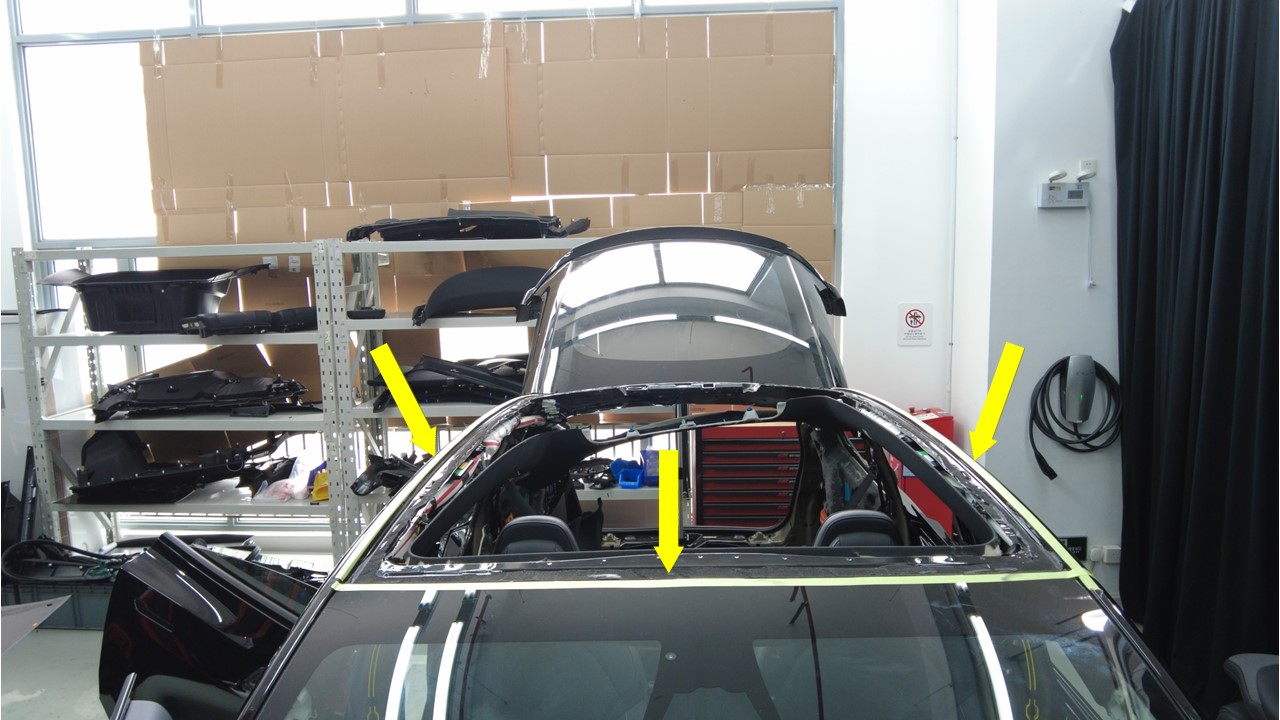

清洁车身上剩余的玻璃胶黏剂，确保剩余聚氨酯厚度不超过 1 毫米。
注清洁时，注意请勿损坏车漆。
-
拆下并弃用车身上的后部定位销。
-

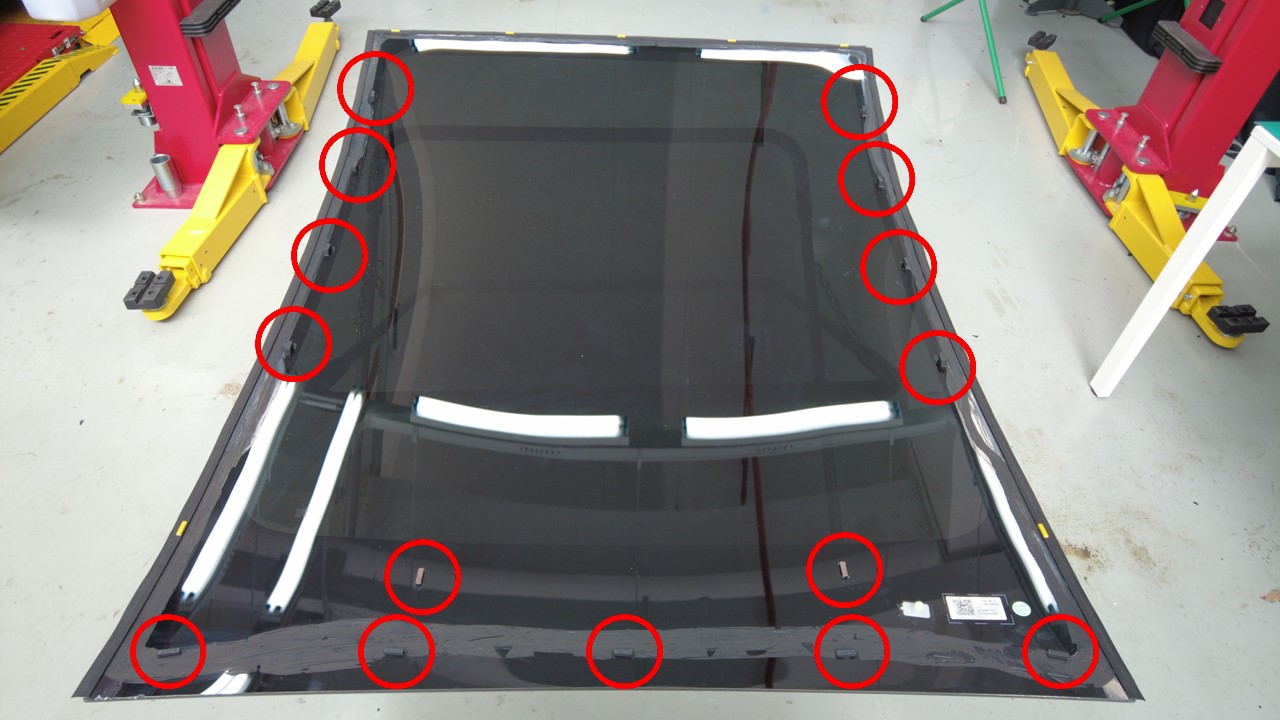

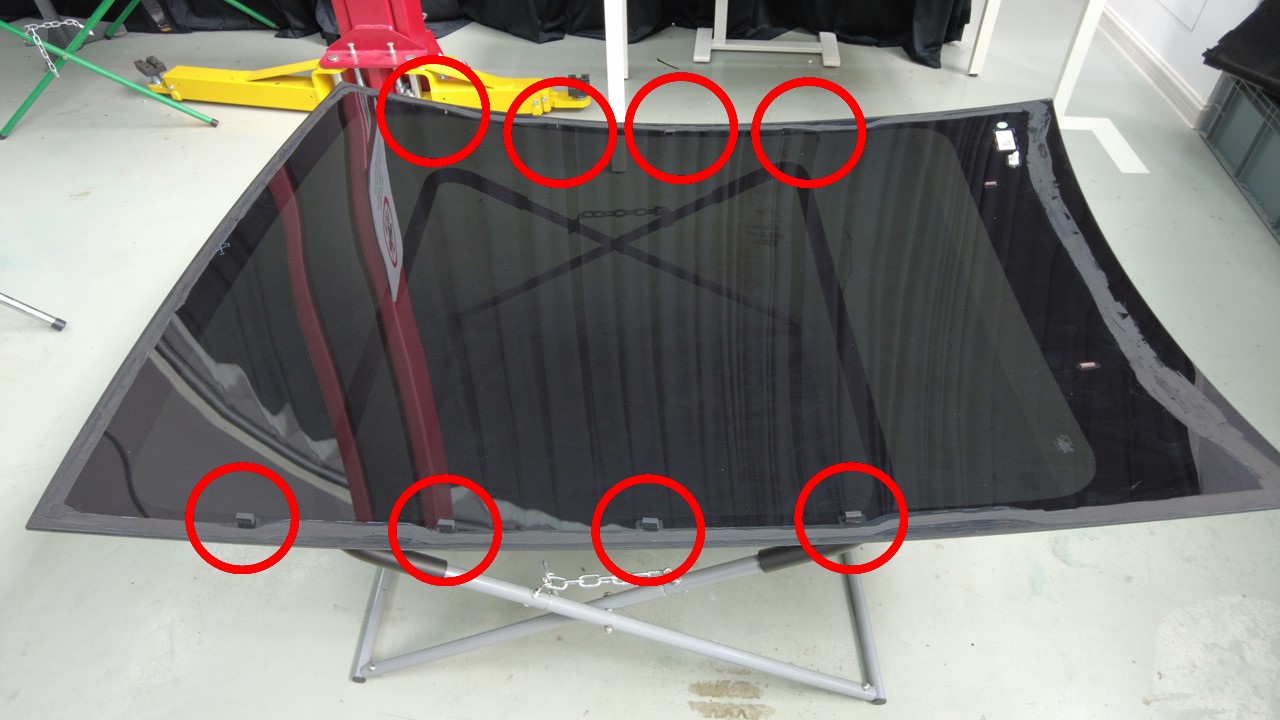

拆下并弃用车顶玻璃上的所有垫片（15 个）。
-

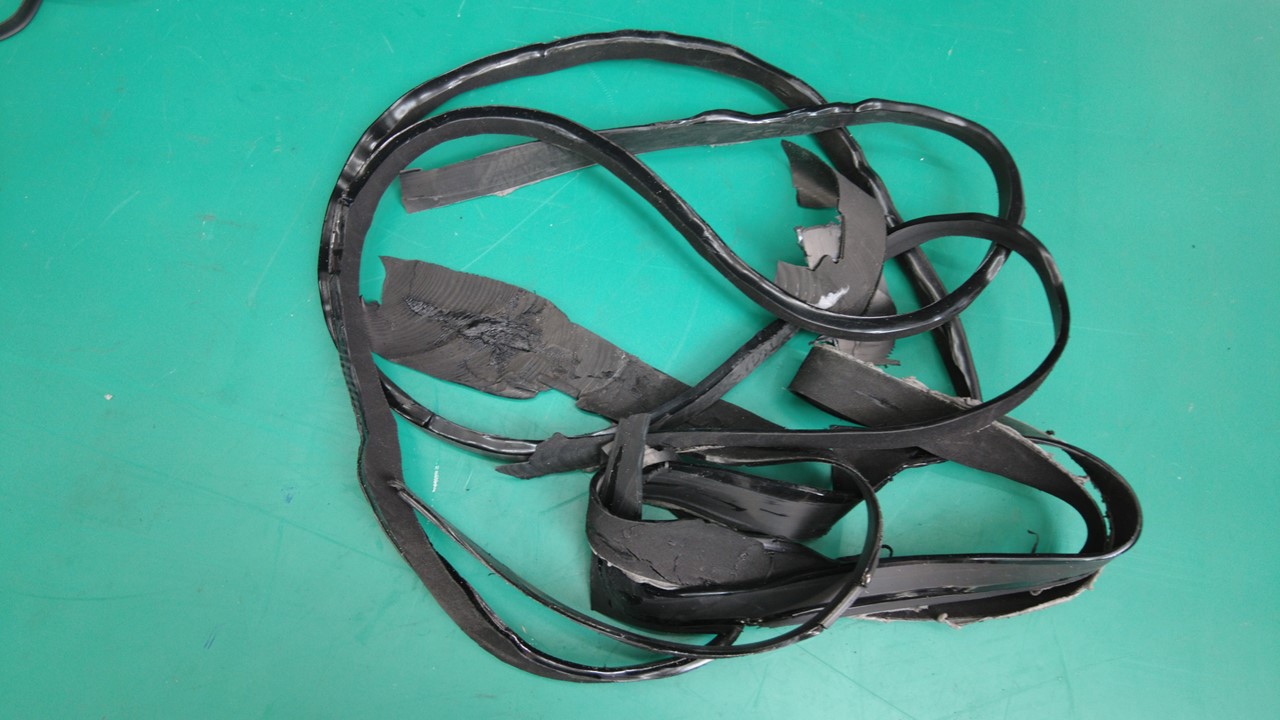

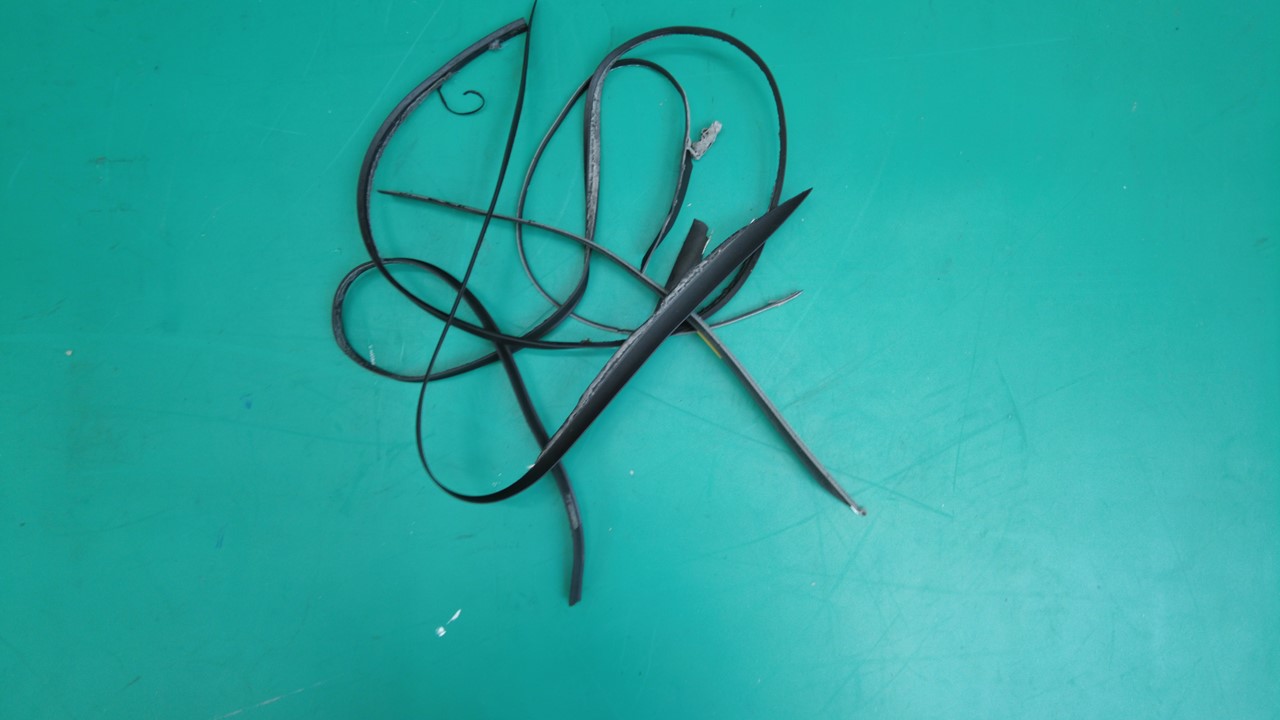

拆下并弃用车顶玻璃左侧、右侧和前部的密封条。
-

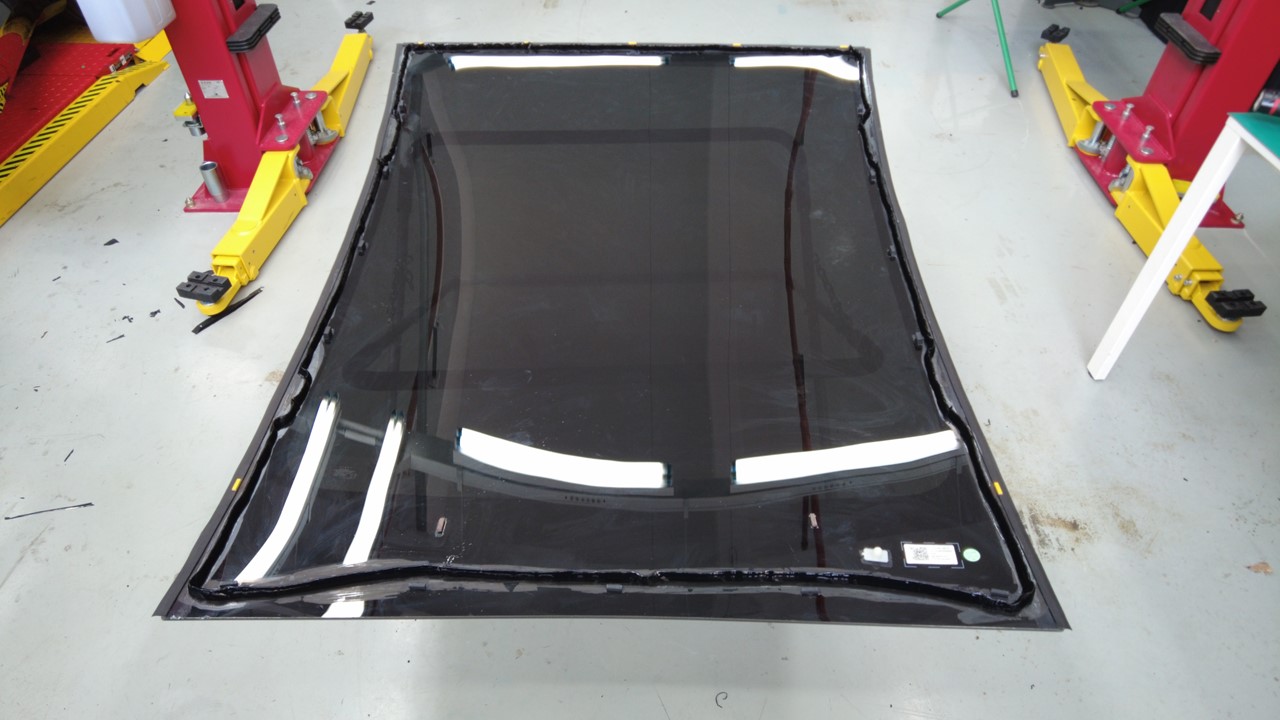

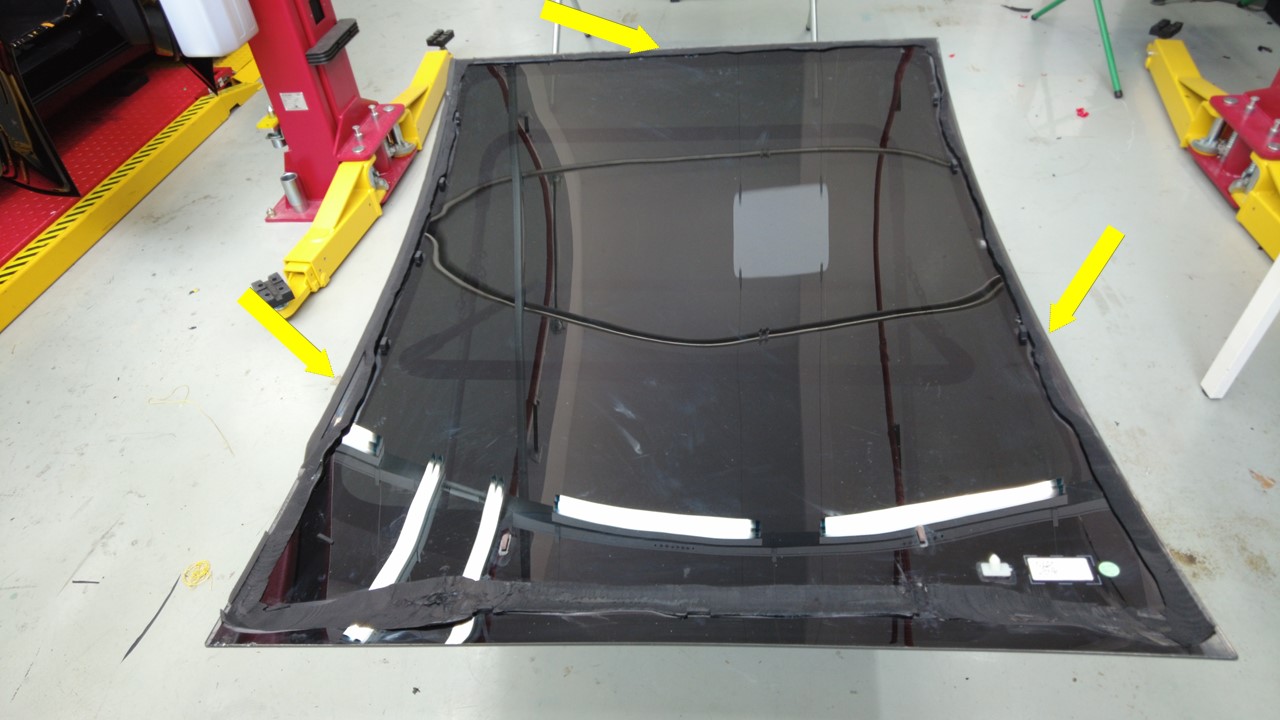

拆下并弃用车顶玻璃上的旧聚氨酯。
-

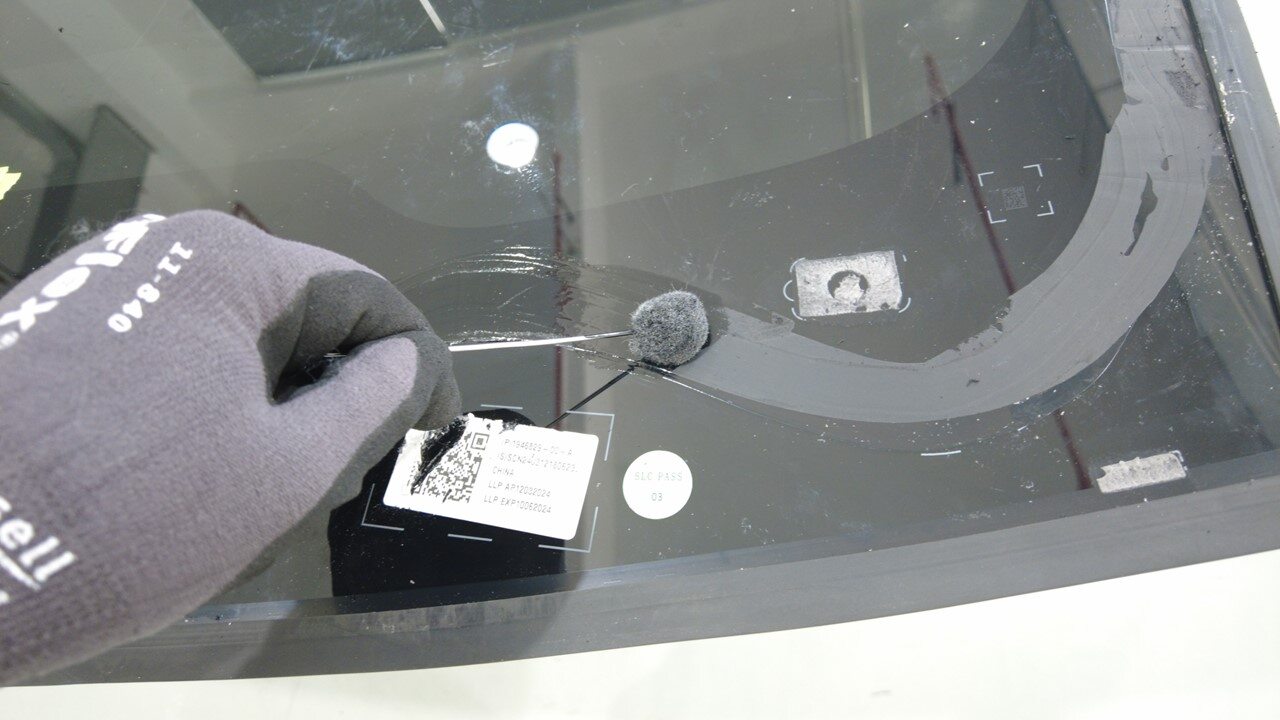

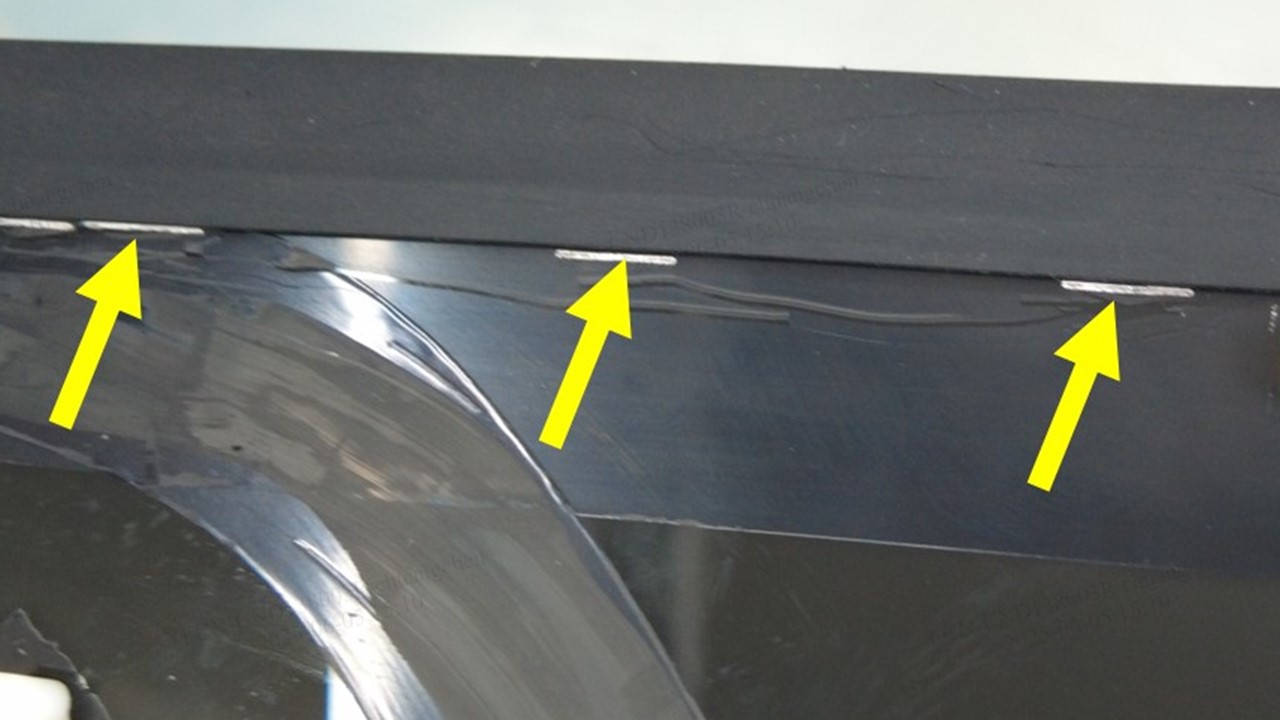

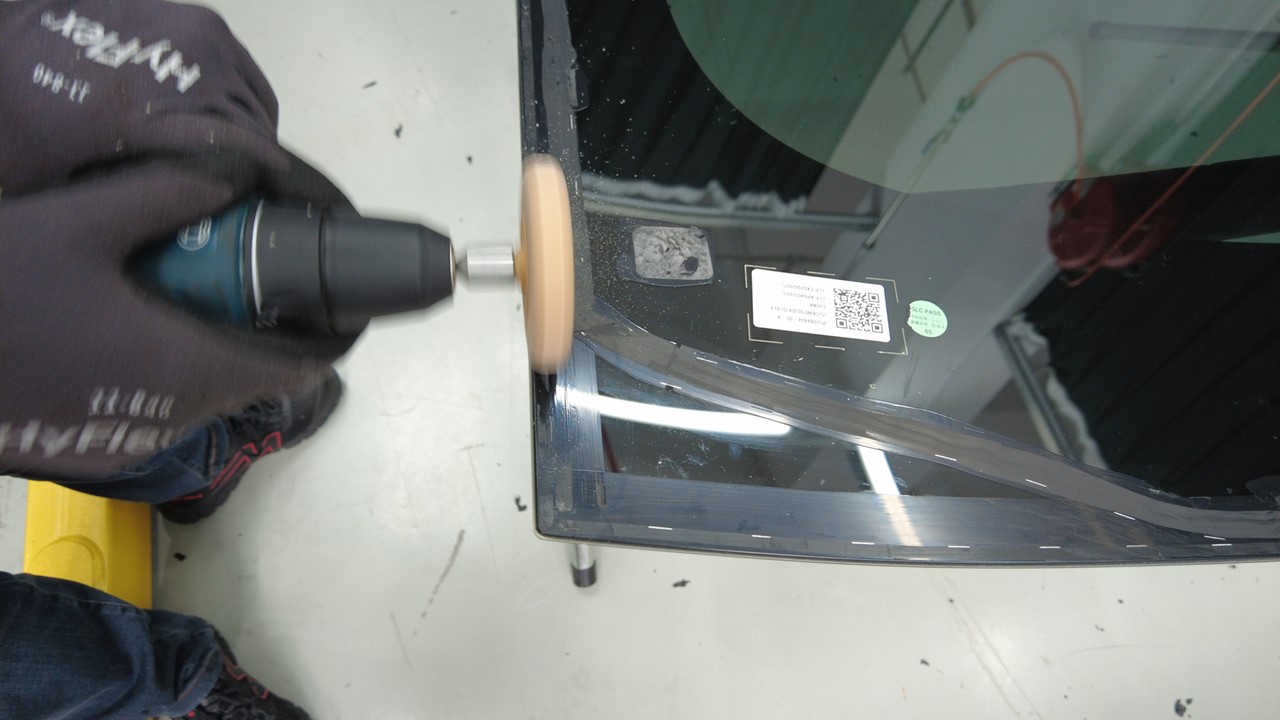

清洁三面胶带残留物以及所有固定销点位，必要时可以使用橡皮轮。
-
使用异丙醇 (IPA) 清洁车顶玻璃的所有接合面，然后等待风干 1 分钟。
安装
-

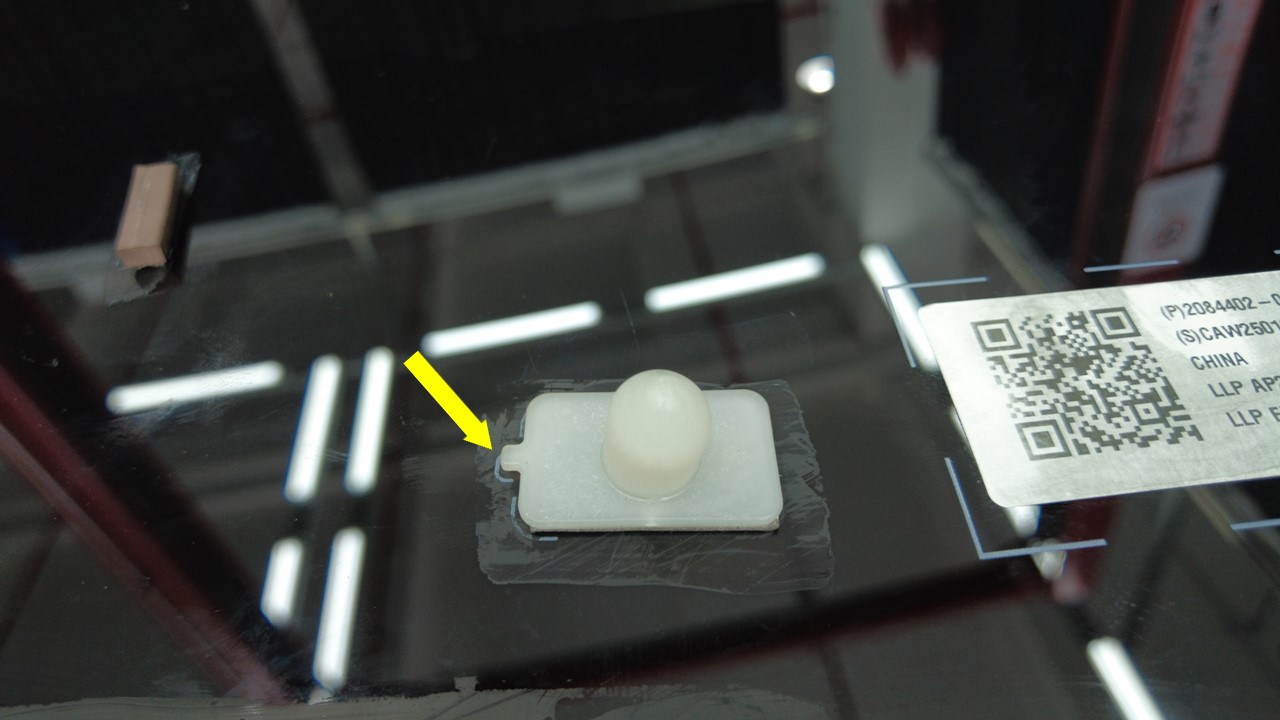

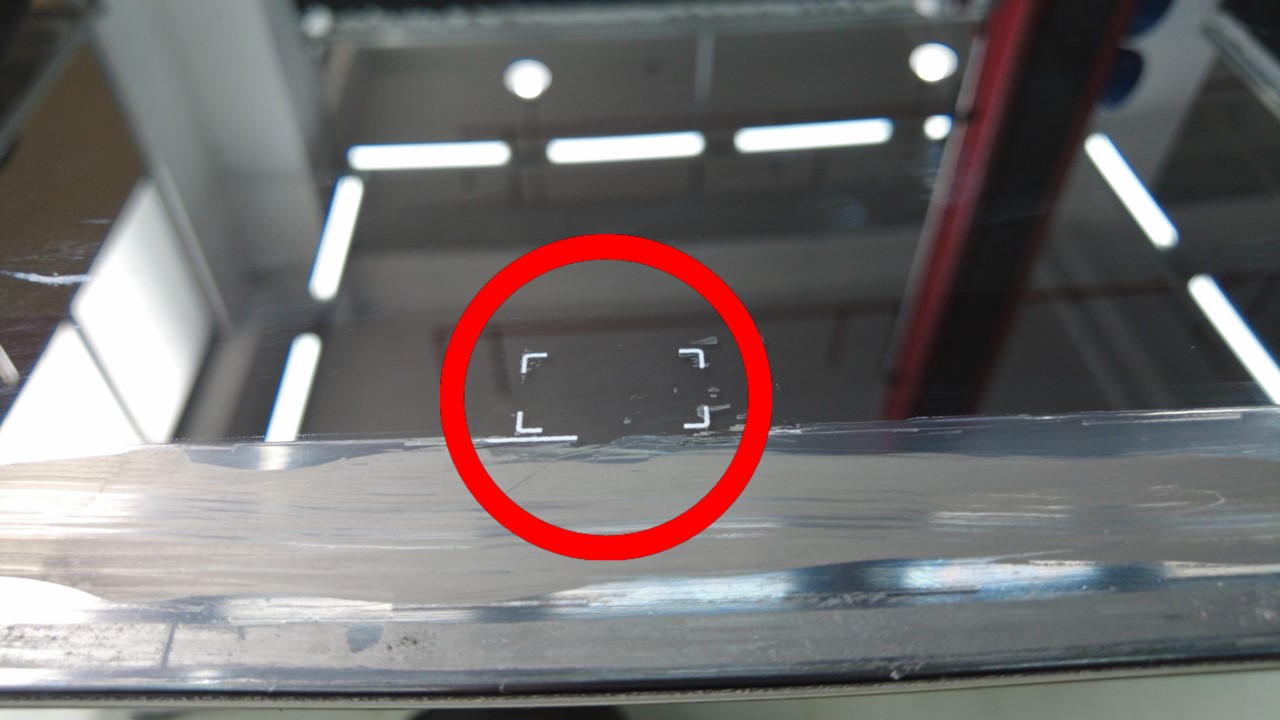

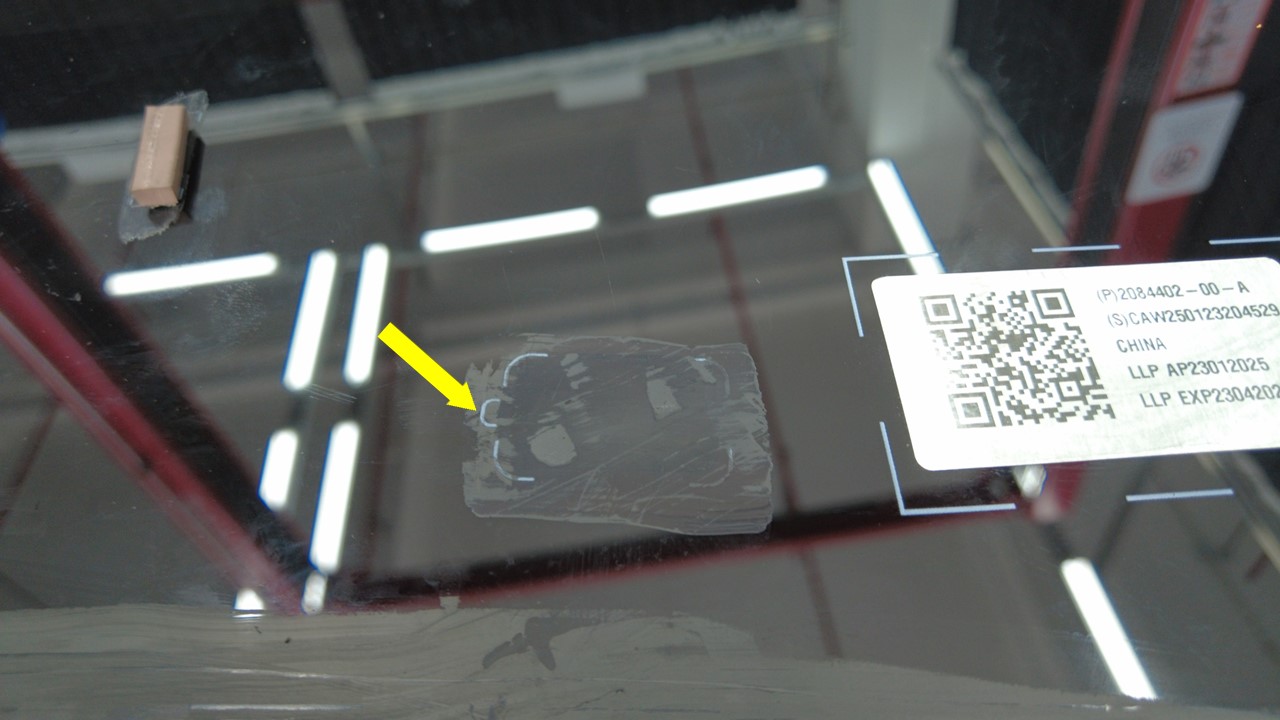

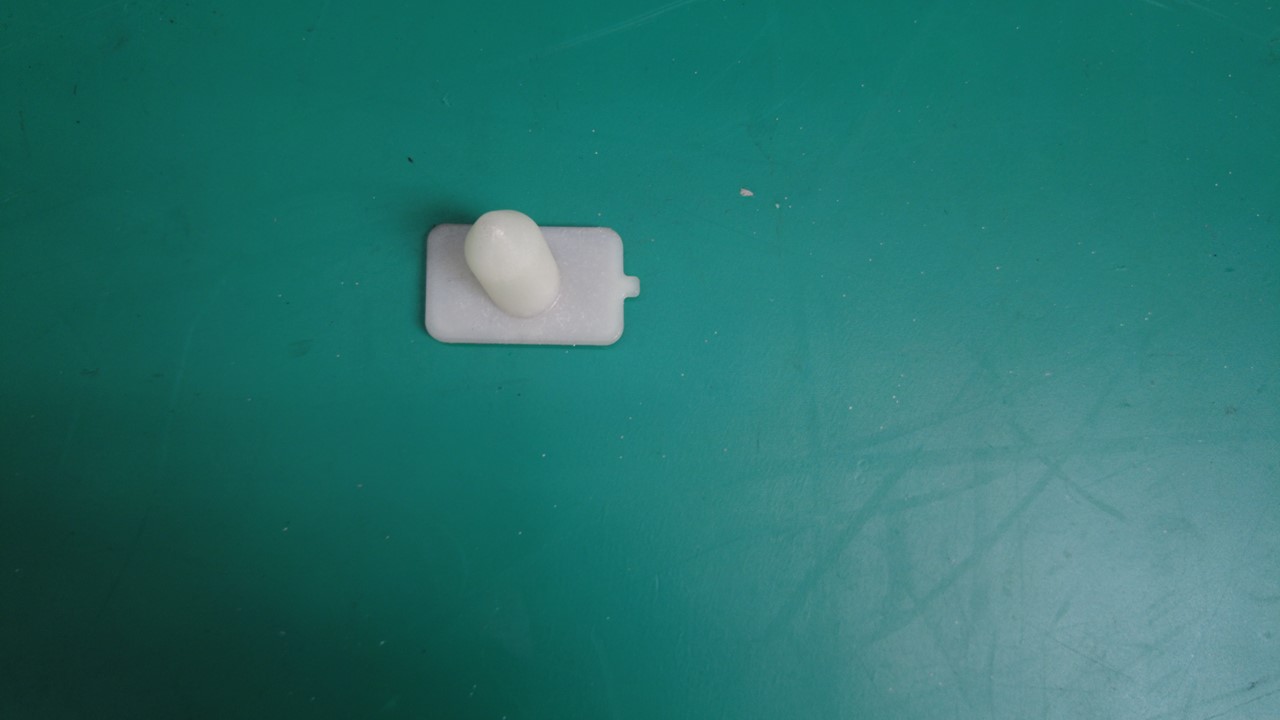

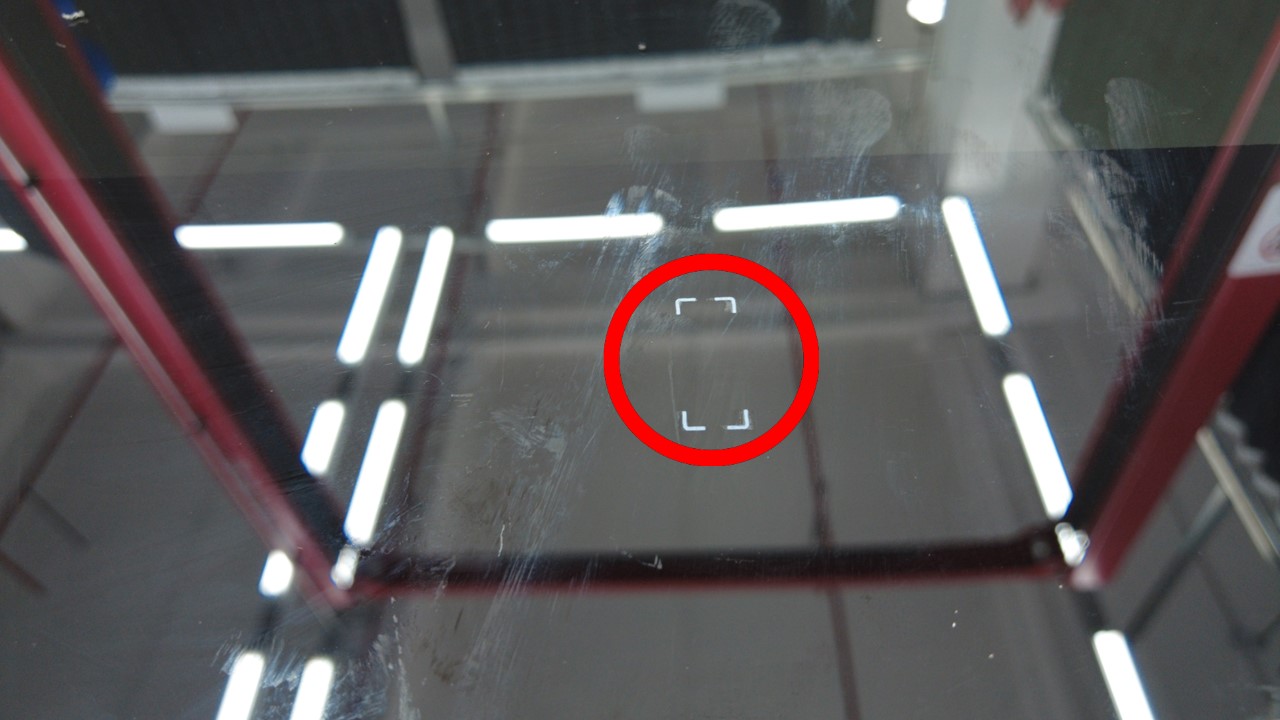

在车顶玻璃上安装新的后部定位销 (2087177-00-A)：先揭下胶衬，然后将定位销放置在标记范围内，确保方向准确，最后将其紧固到位。
-

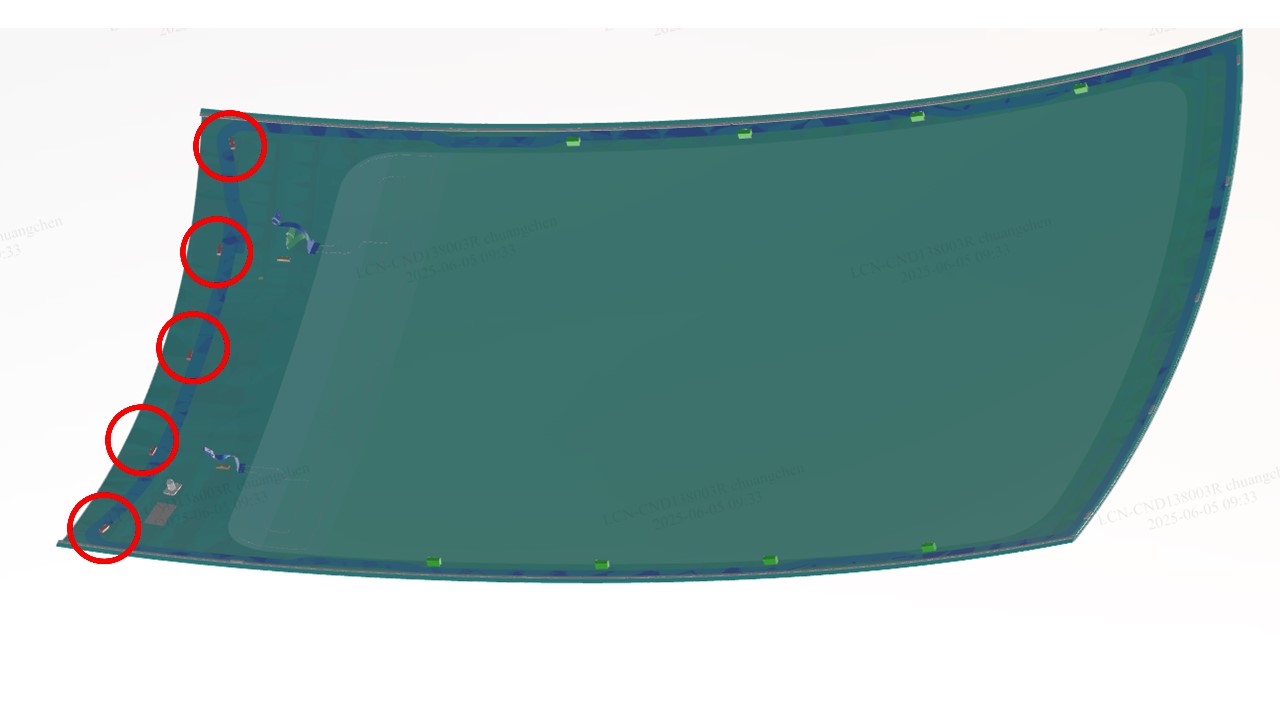

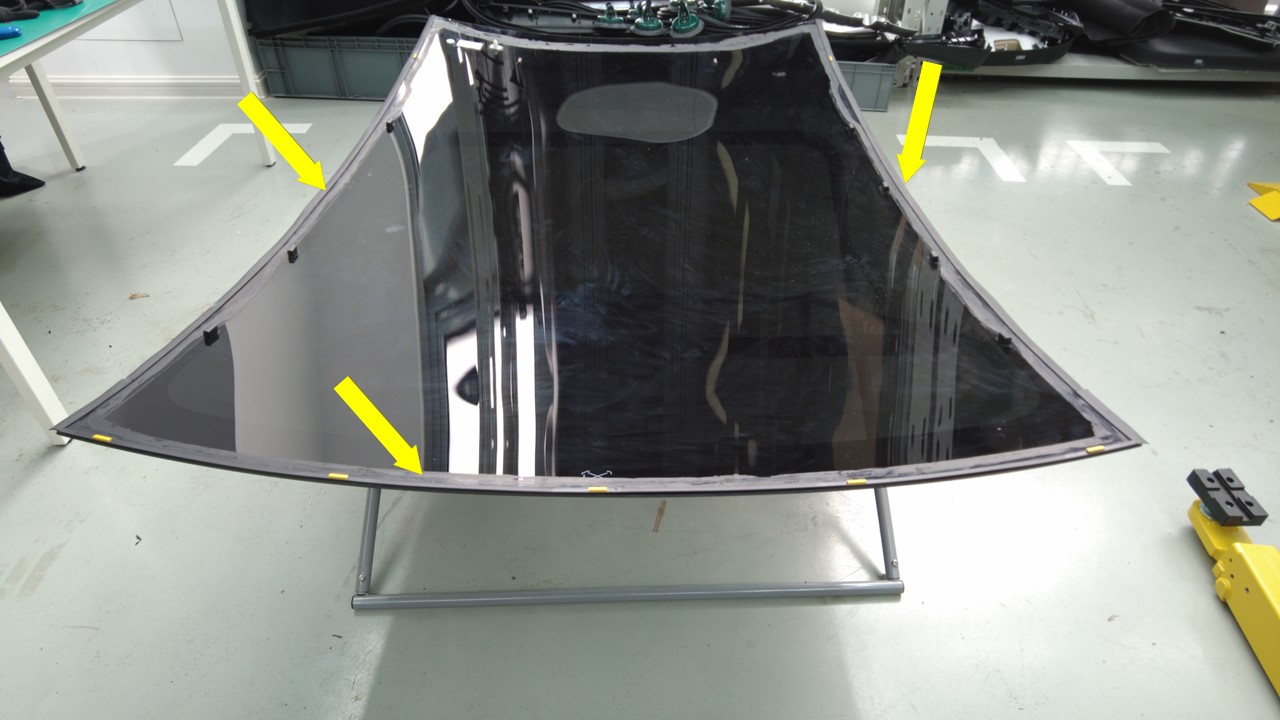

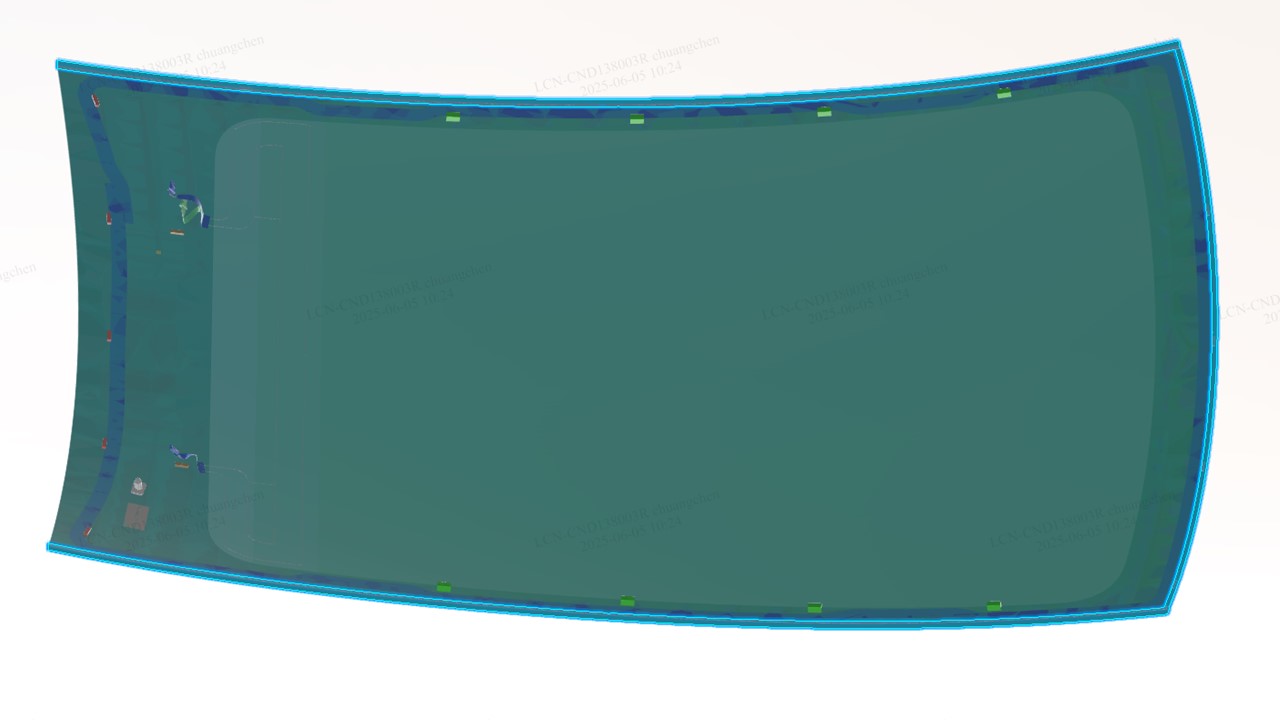

在车顶玻璃上安装 5 个新的后边缘垫片 (1509218-00-A)，根据玻璃上的定位标记确保安装位置准确无误。
-

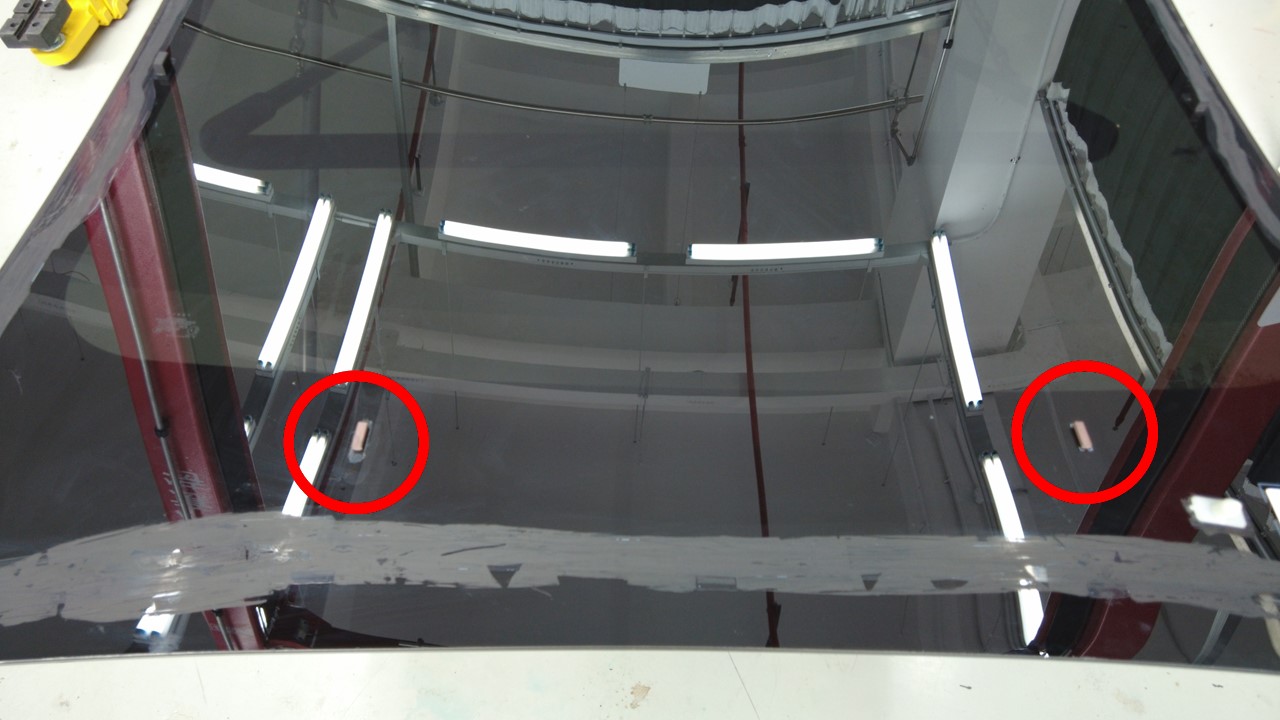

在车顶玻璃上安装 2 个新的垫片 (2087171-00-A)，根据玻璃上的定位标记确保安装位置准确无误。
-
在车顶玻璃两侧安装 8 个新的侧边缘垫片 (2087171-00-A)，根据玻璃上的定位标记确保安装位置准确无误。
-
在车顶玻璃上安装新的密封条（左侧 2128915-00-A、右侧 2128916-00-A、前部 2128914-00-A），根据玻璃上的定位标记确保安装位置准确无误。从一角开始逐步安装，每次揭去一英寸胶带，确保正确贴合。
-

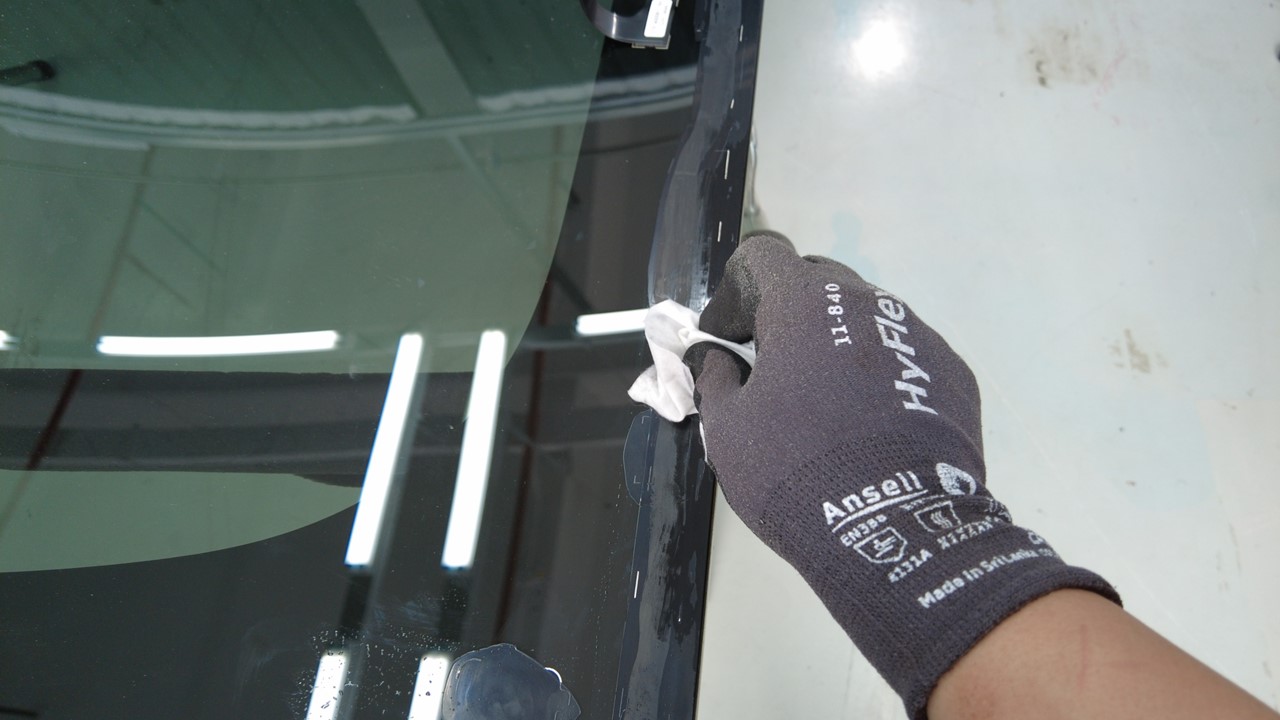

使用异丙醇 (IPA) 清洁车身和车顶玻璃上的聚氨酯路径，然后等待风干 1 分钟。
-

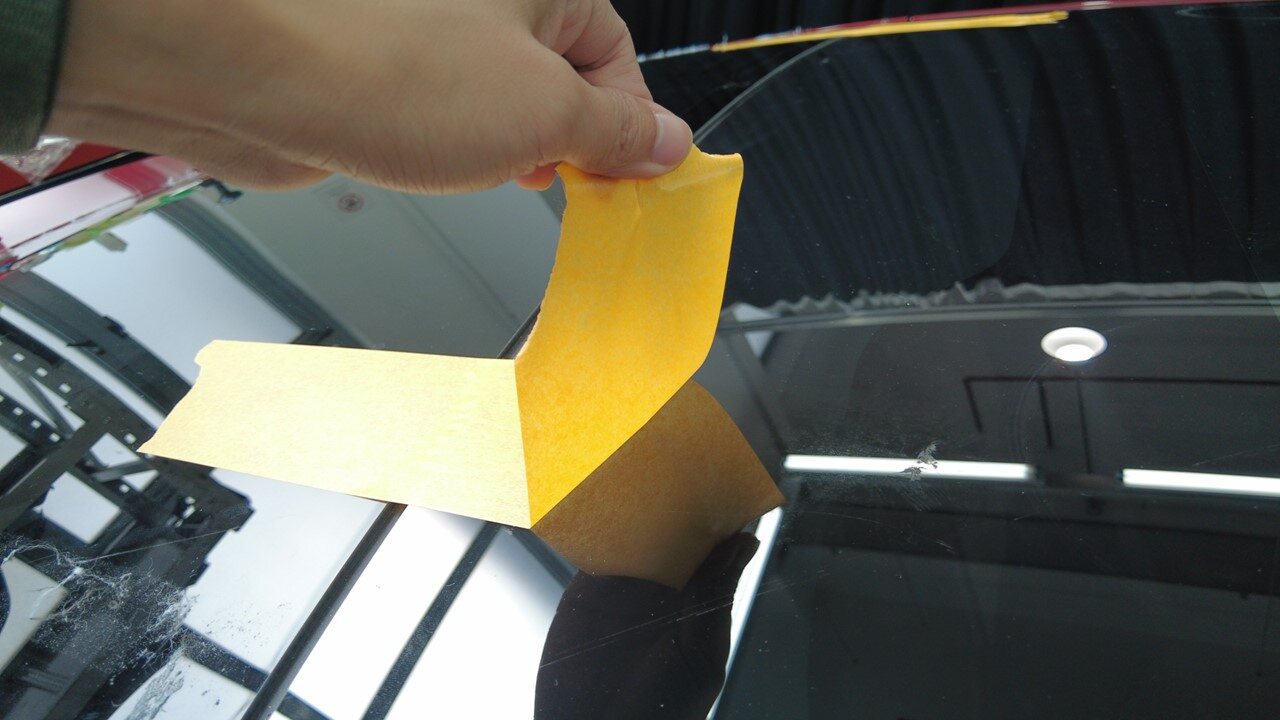

揭下车顶玻璃周围车身处的胶带。
-

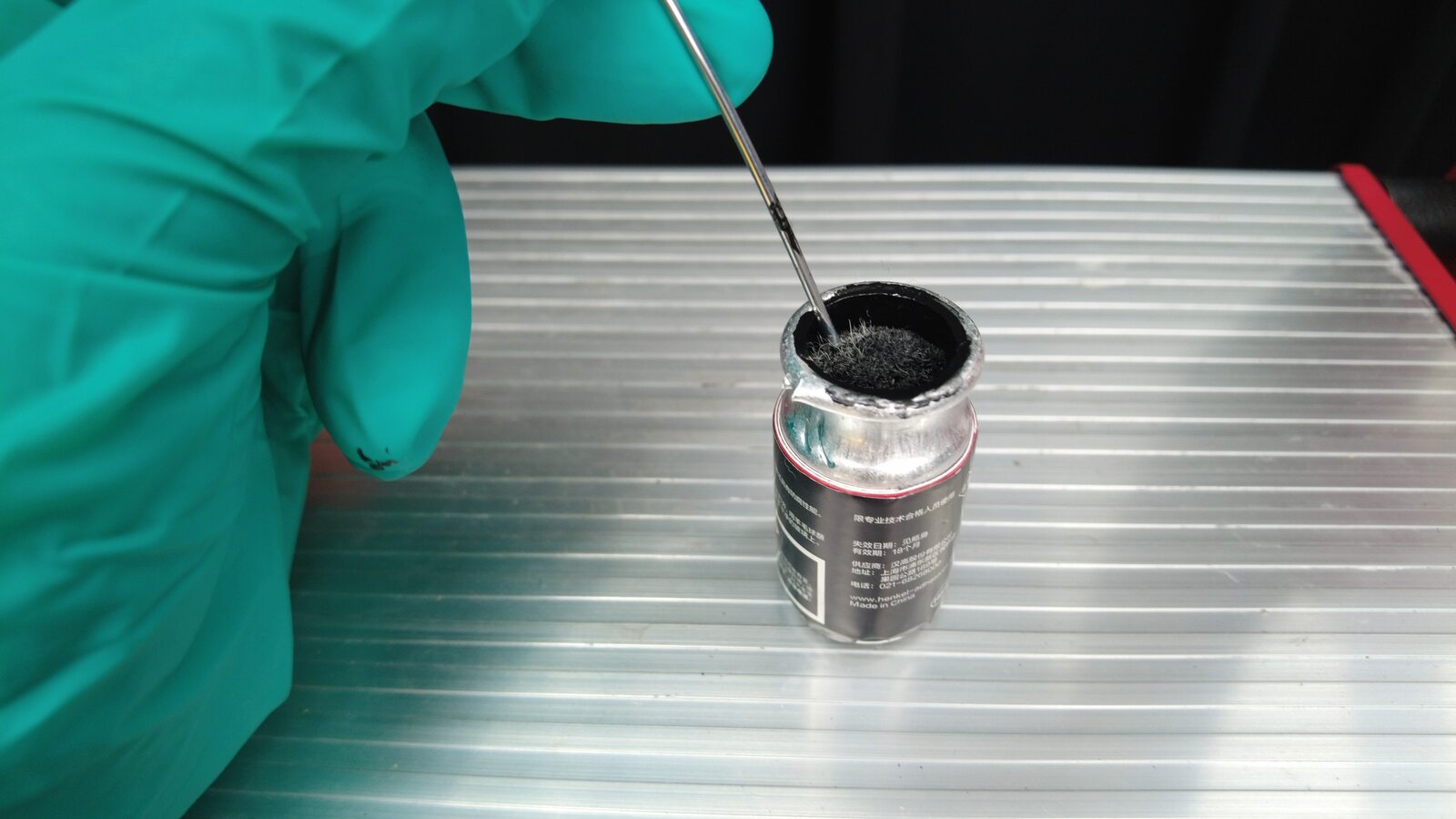

沿车身和车顶玻璃上的聚氨酯路径涂敷聚氨酯底漆，等待底漆风干 2 分钟后再涂敷聚氨酯。

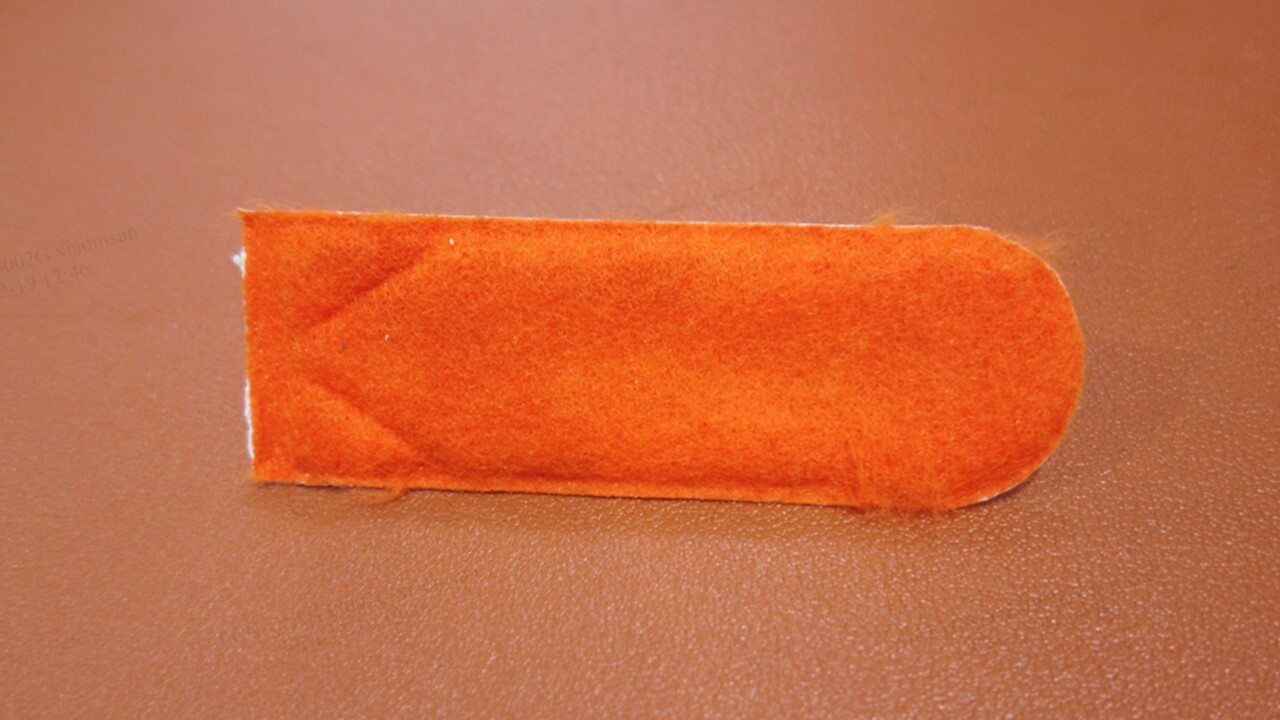

注如果使用 Sika 258 密封剂，请同时使用 Sika 专用活化剂 Pro（如图所示的橙色产品）
-

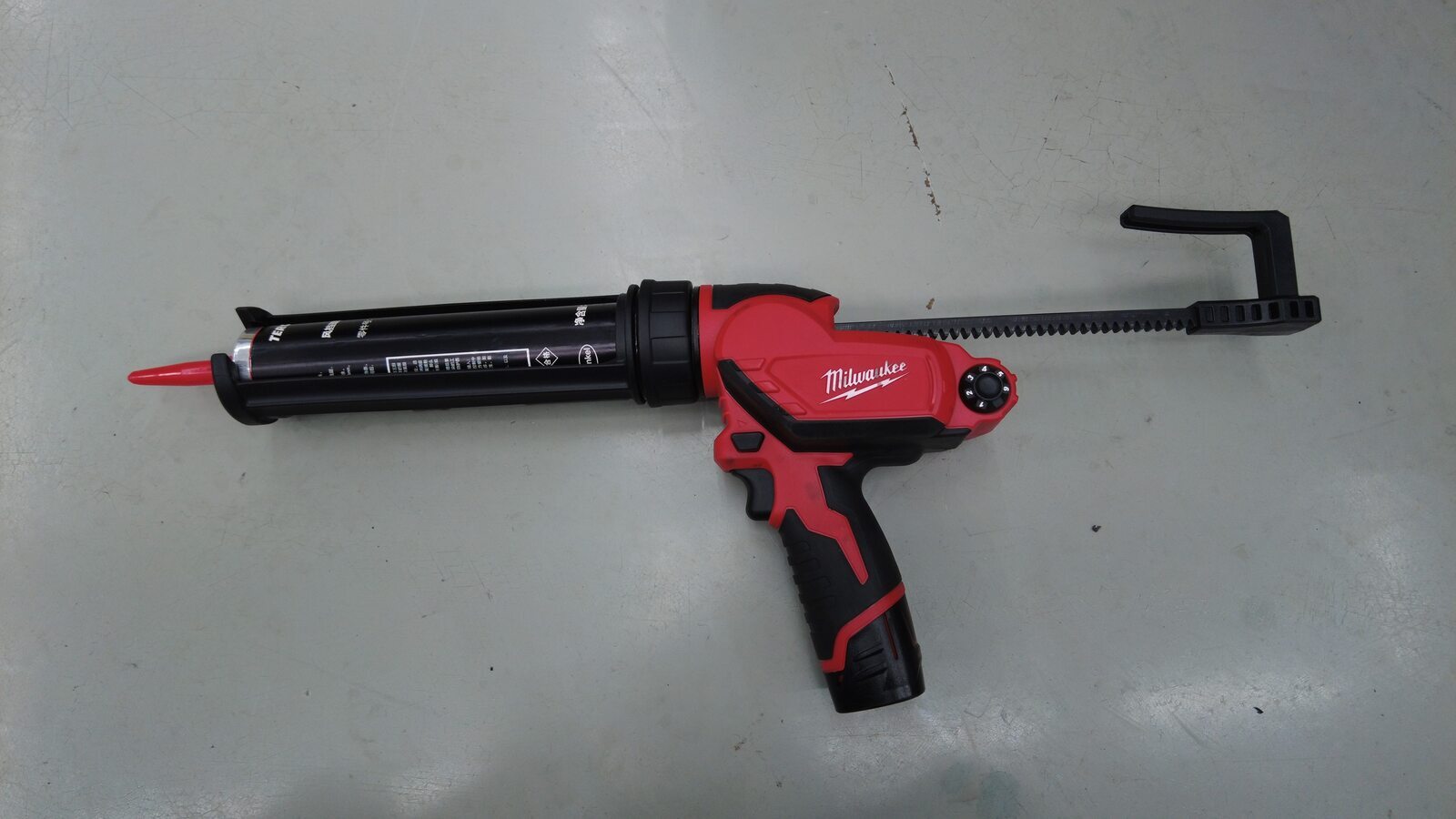

备好已充注聚氨酯的填缝枪。

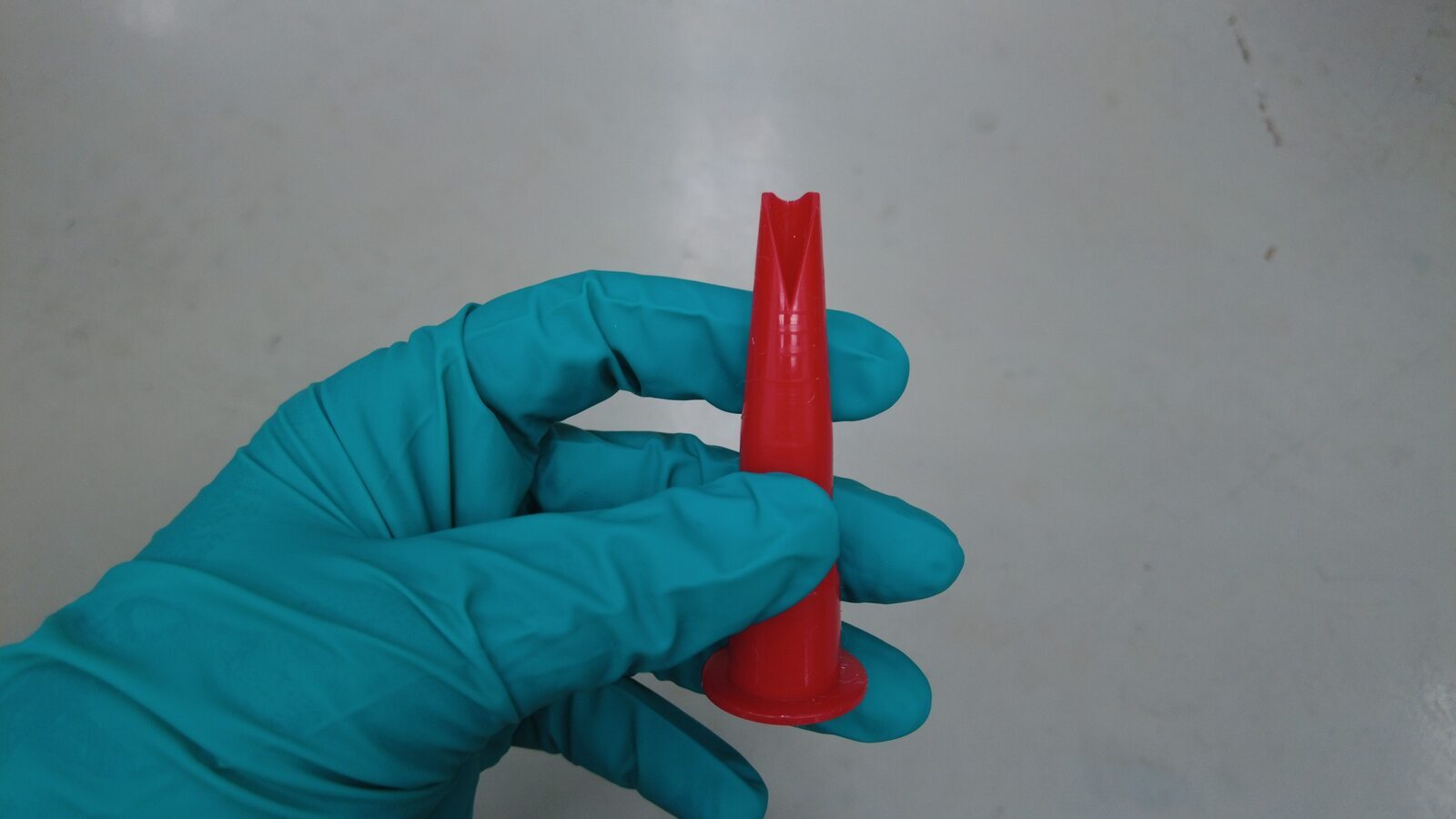

注喷嘴开口需宽至 12.5 毫米，高达 20 毫米。
-

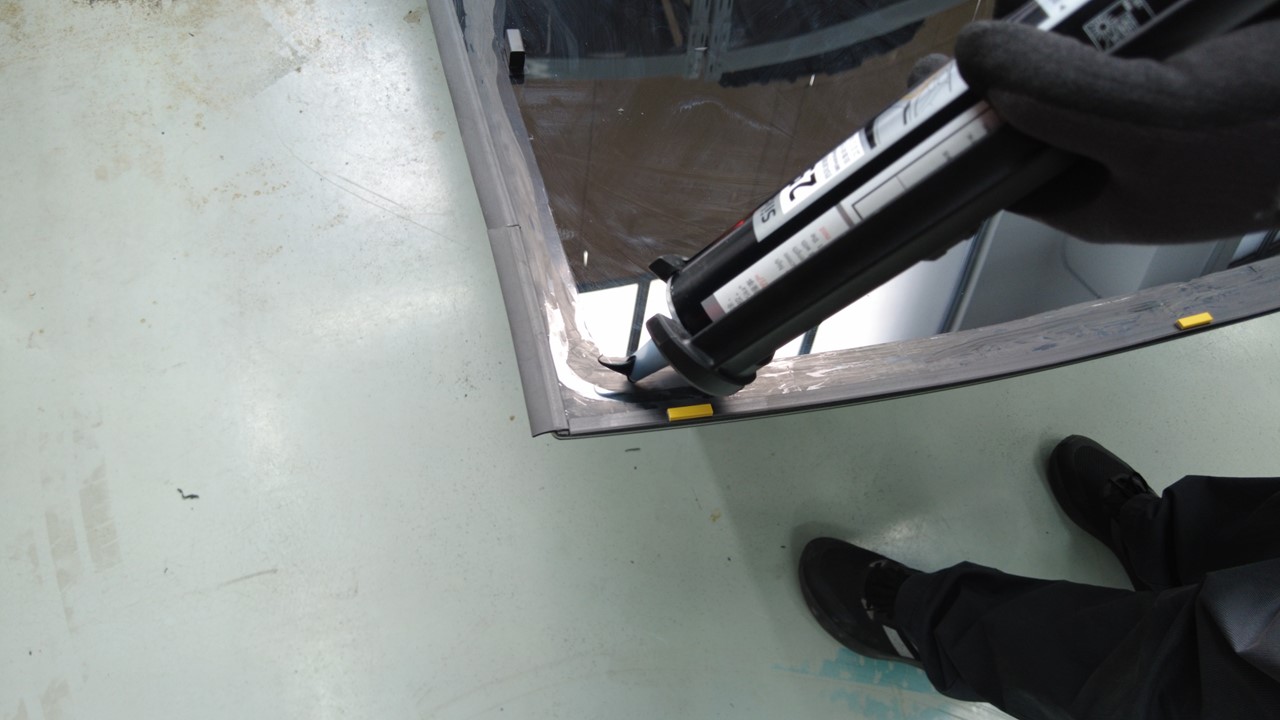

沿底漆路径向车顶玻璃涂敷聚氨酯，注意必须严格沿着车顶玻璃上的特定虚线路径涂敷。
-

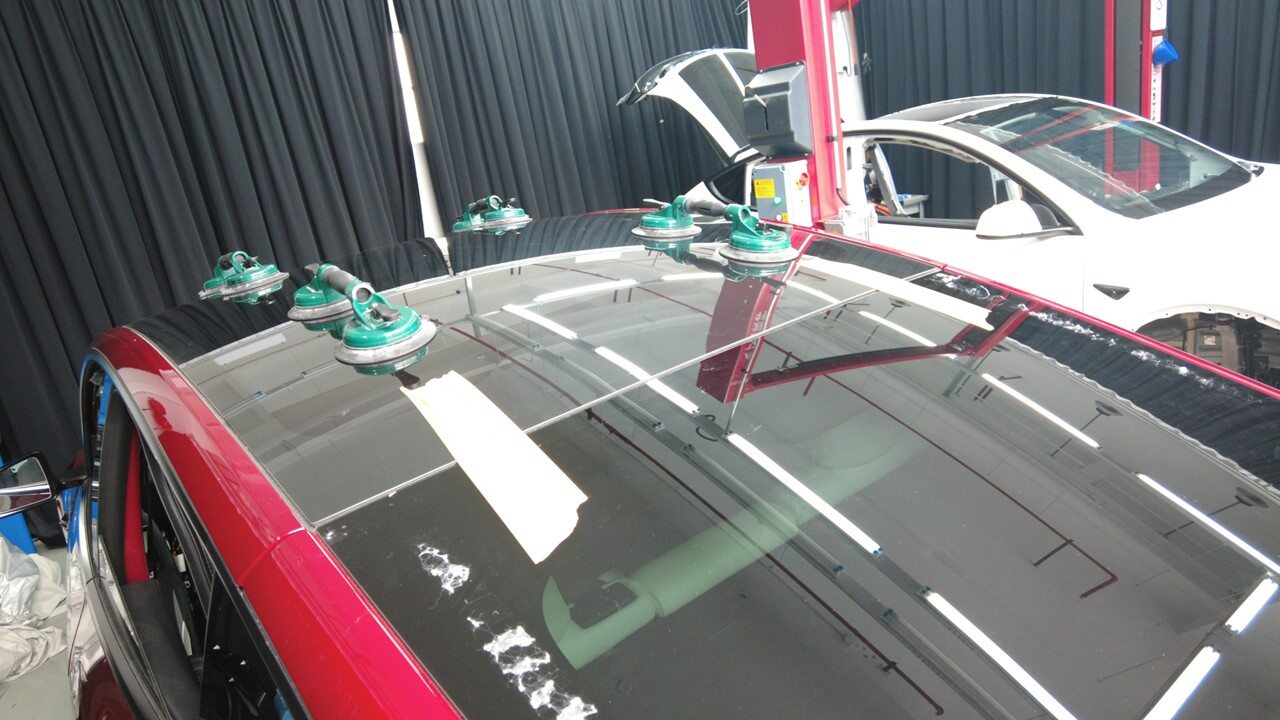

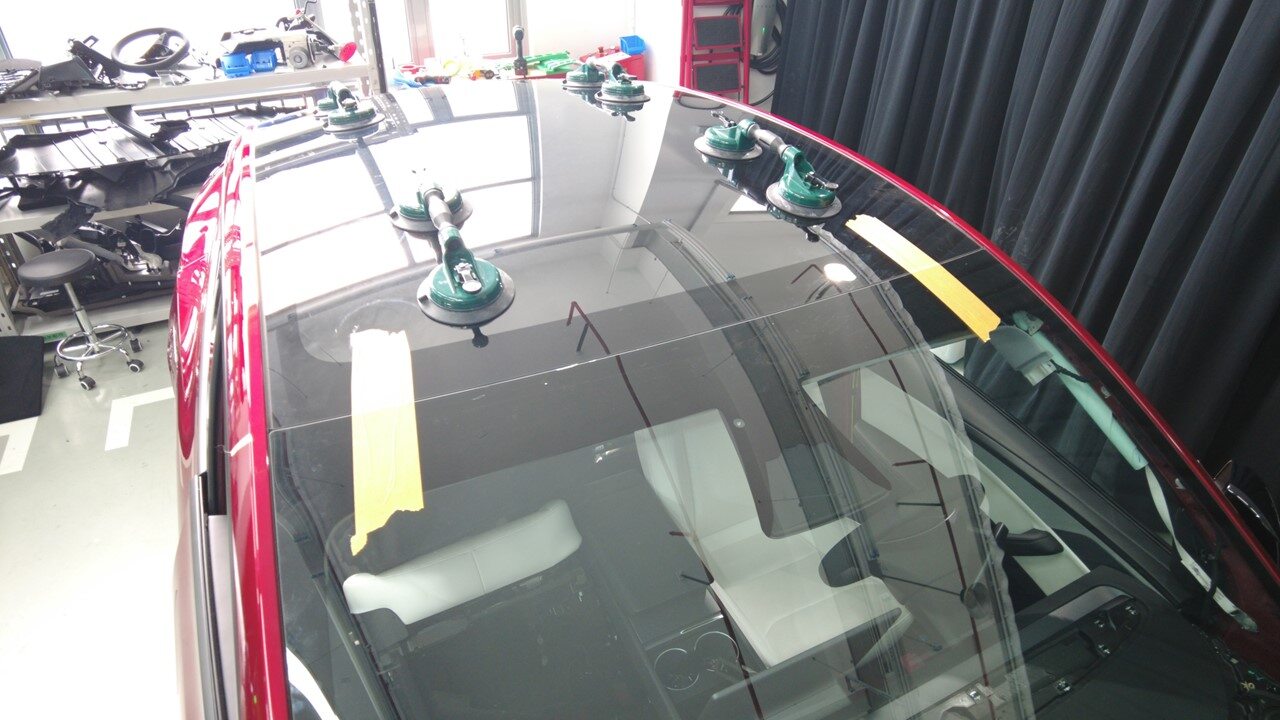

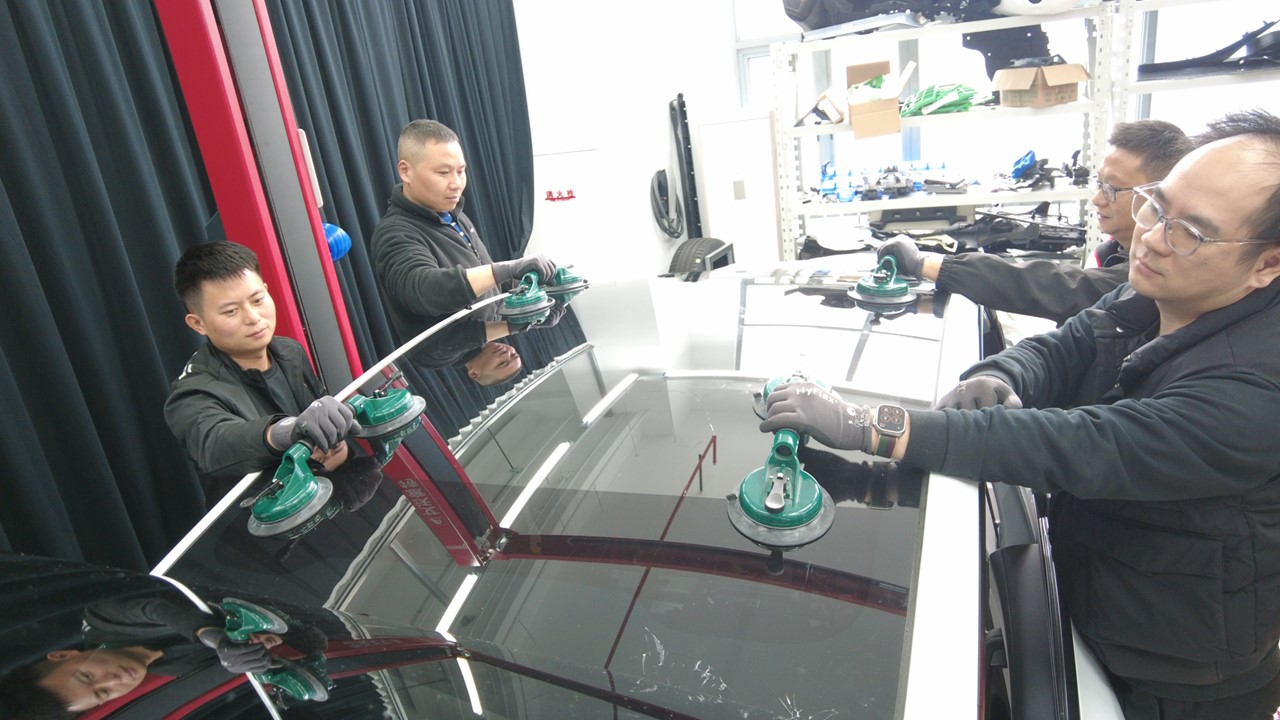

在车顶玻璃上吸附吸盘（4 个），然后将玻璃放置在车辆上，确保前后固定销与车身对齐。
注建议寻求协助，以确保操作安全且轻松。
-

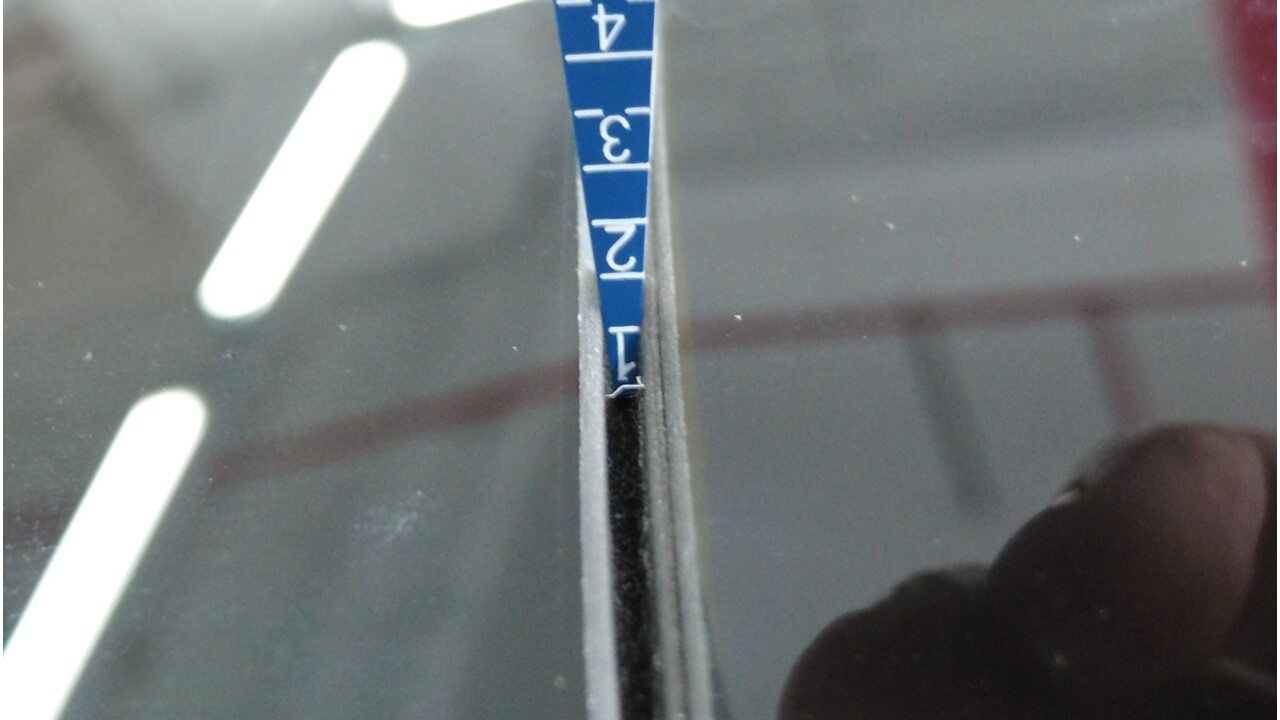

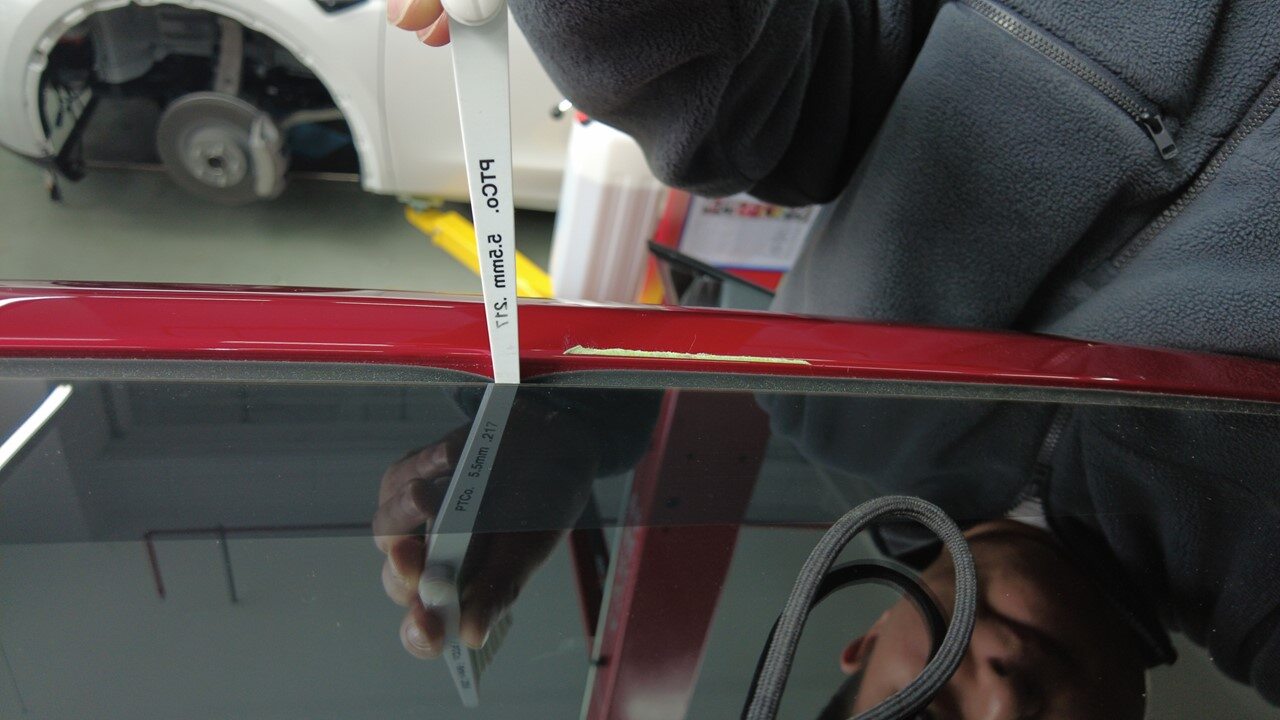

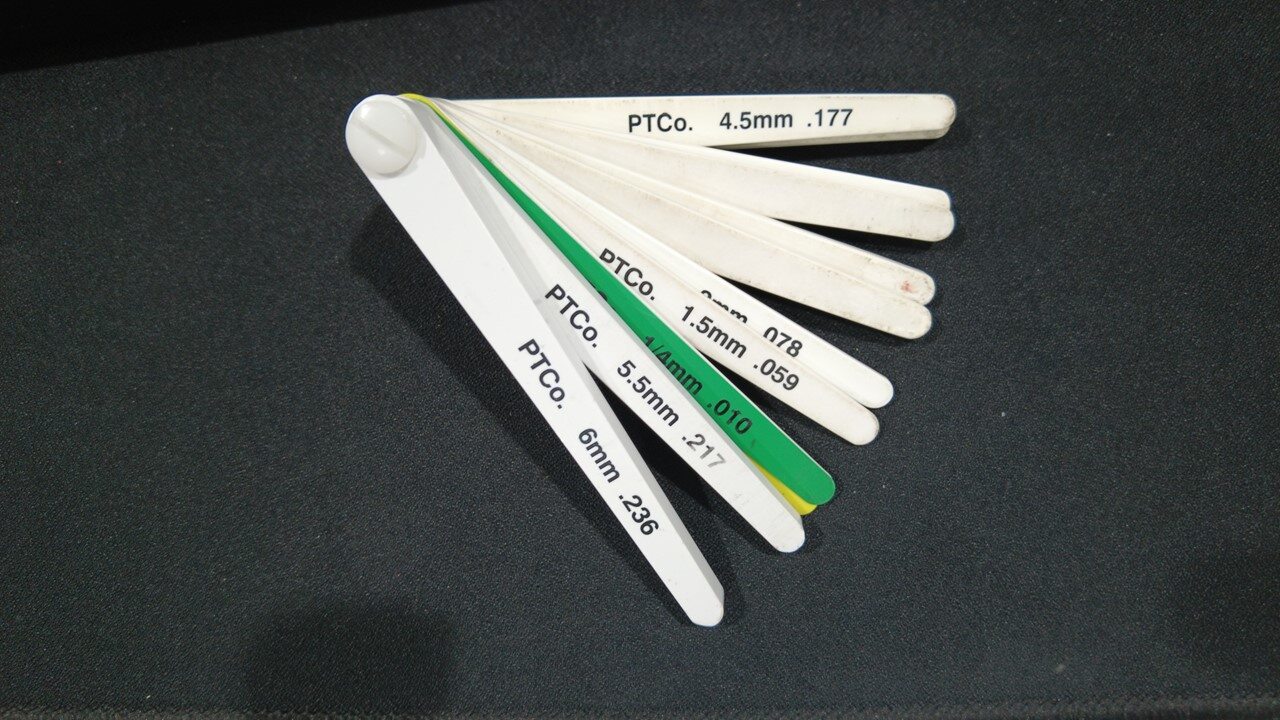

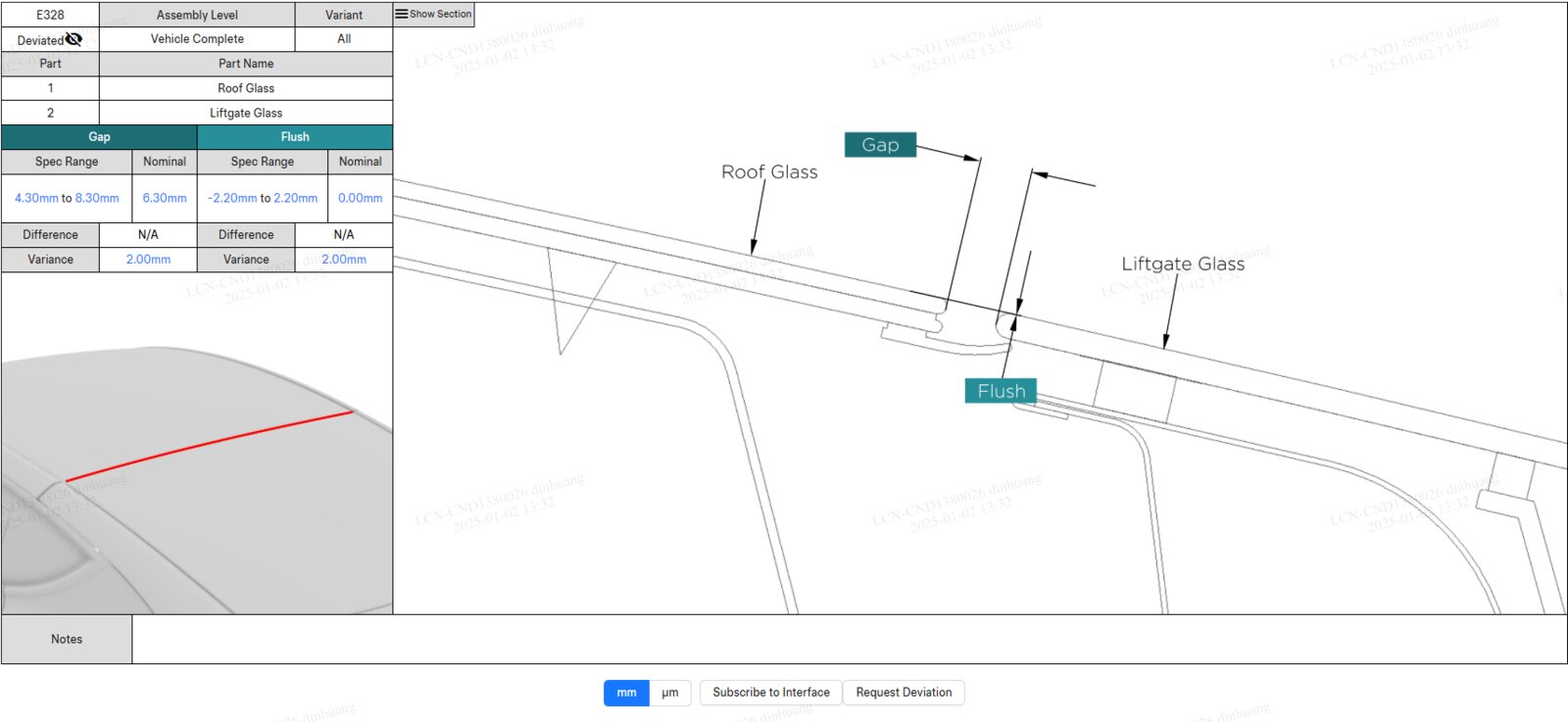

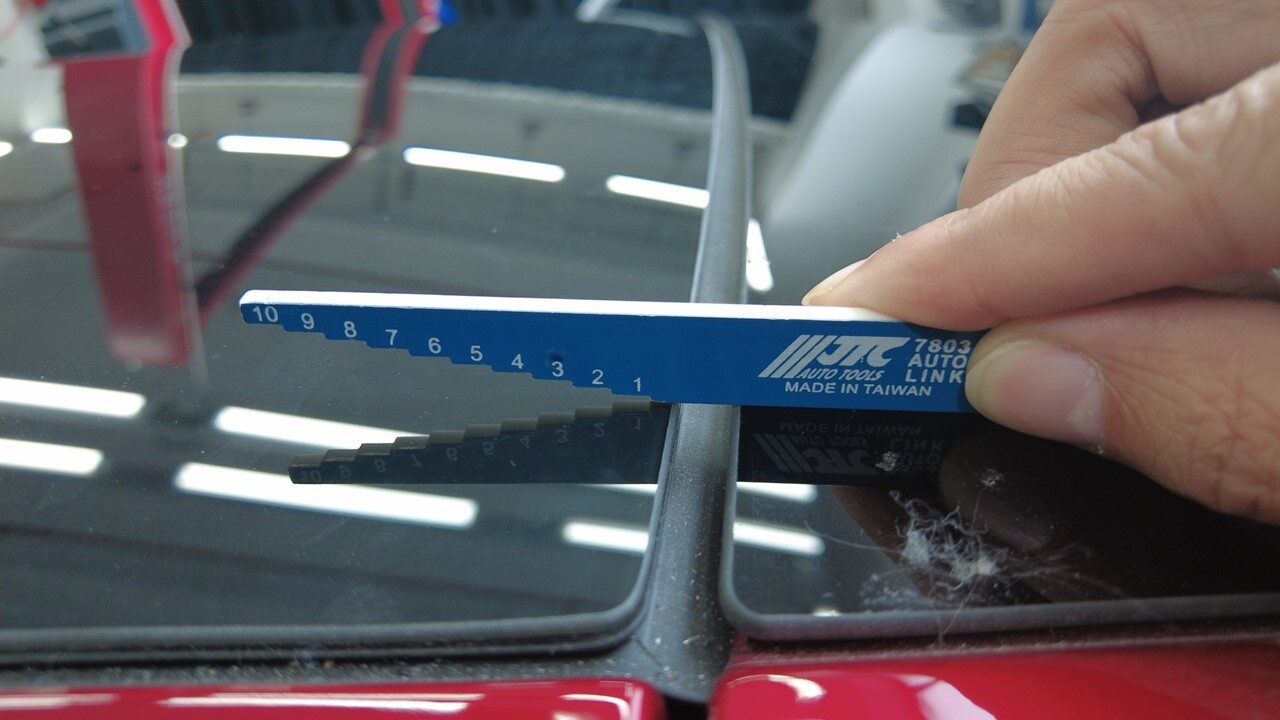

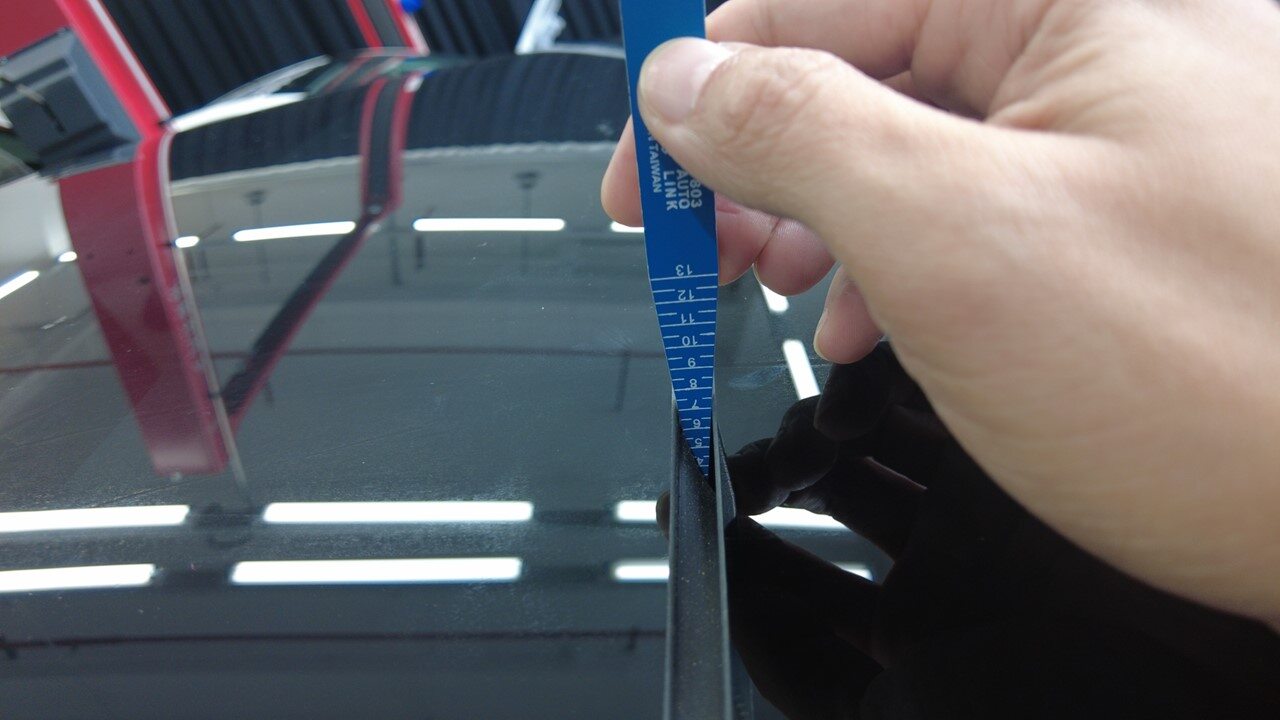

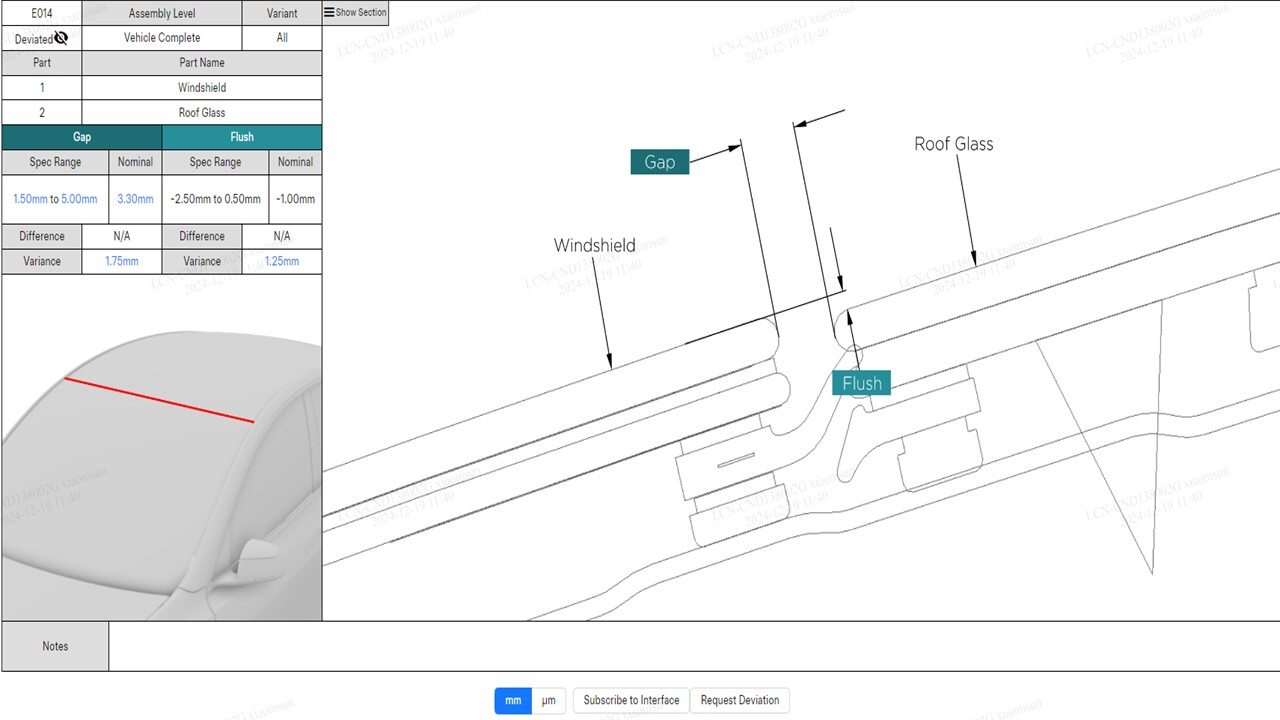

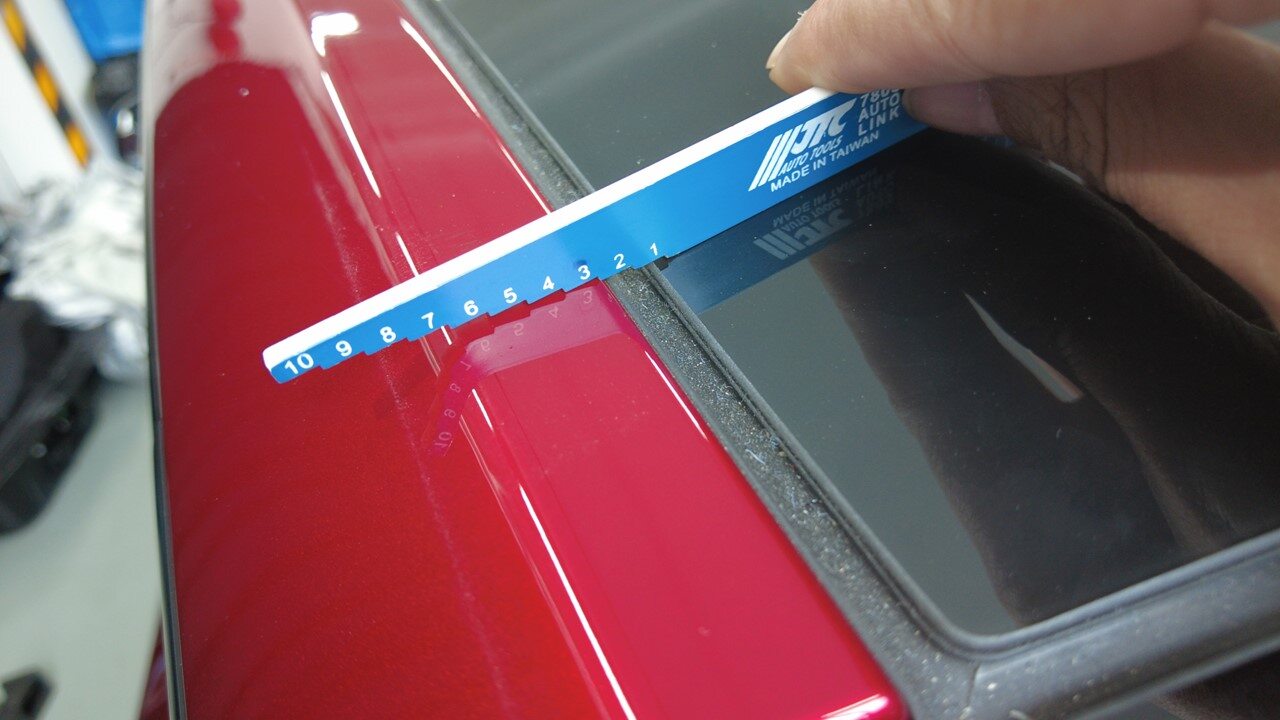

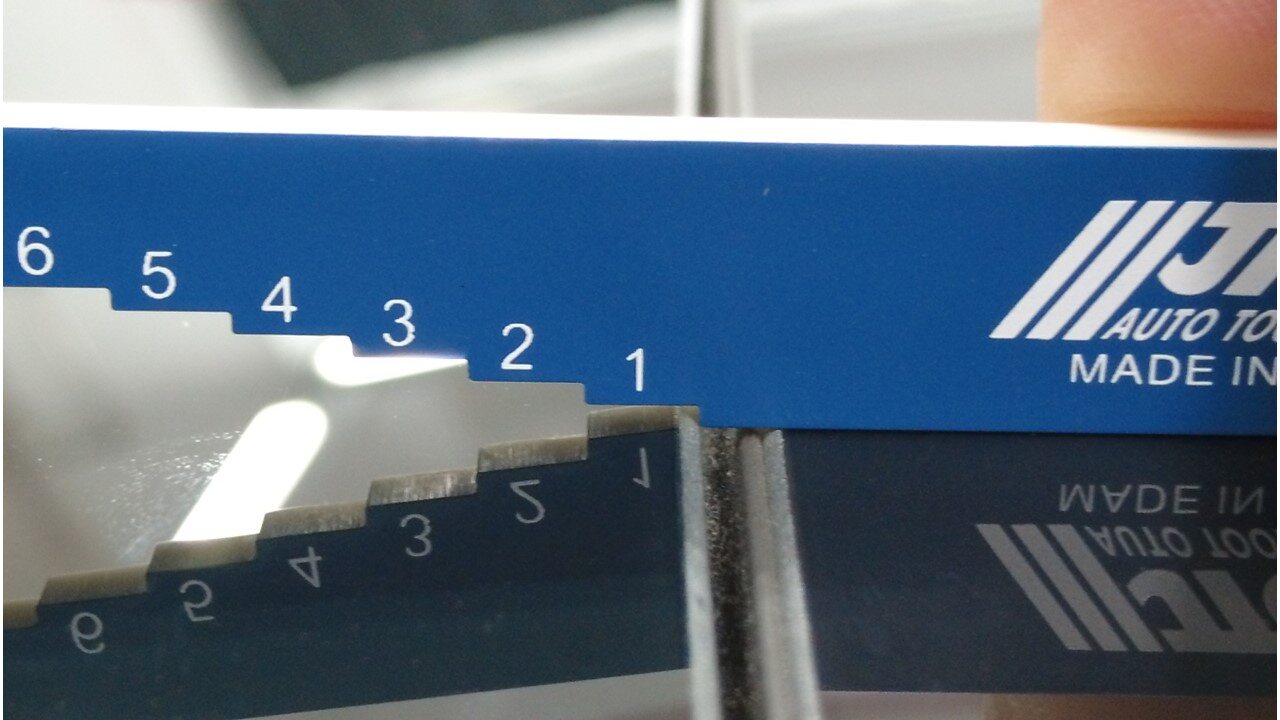

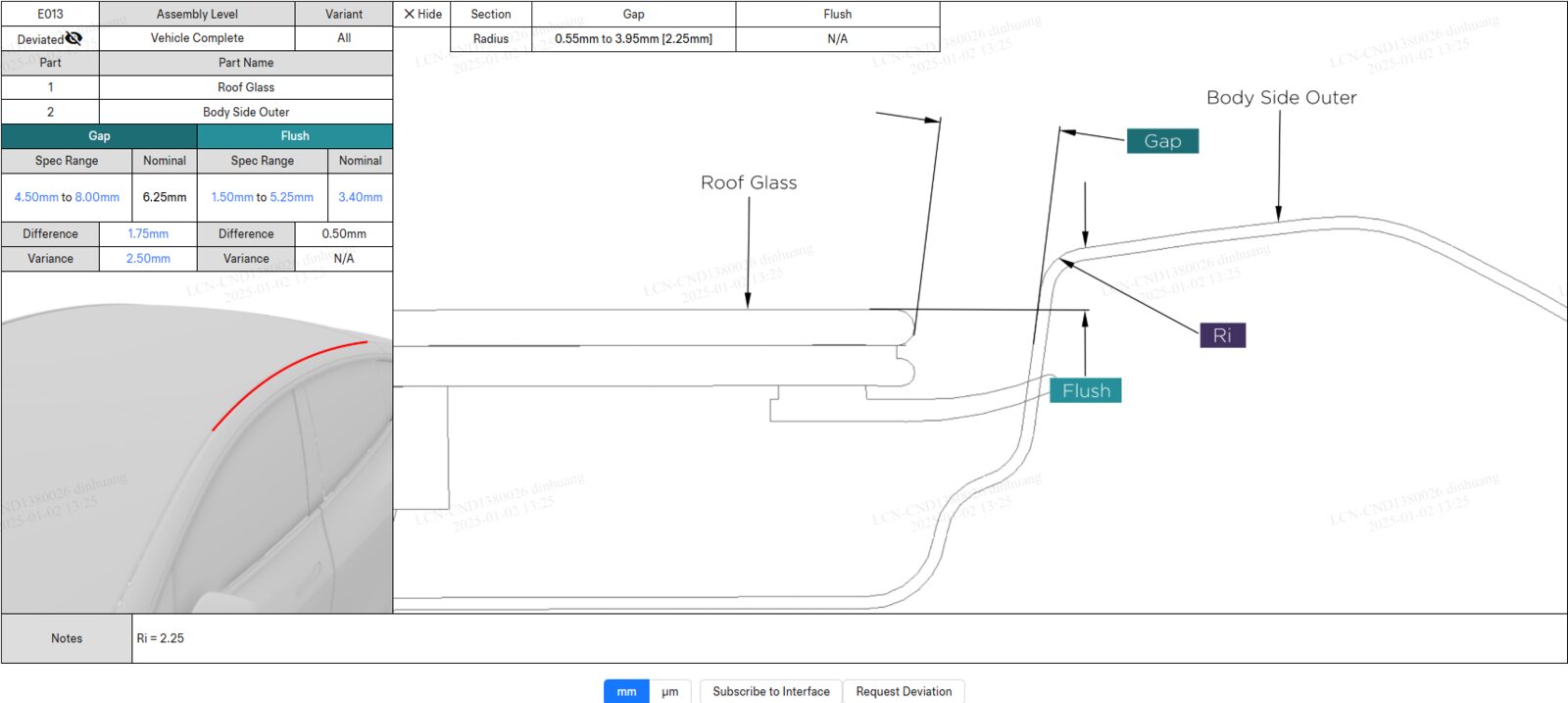

根据当前的 CVIS 规格说明检查并调整车顶玻璃的间隙和齐平度，确保左右侧参数一致。
-

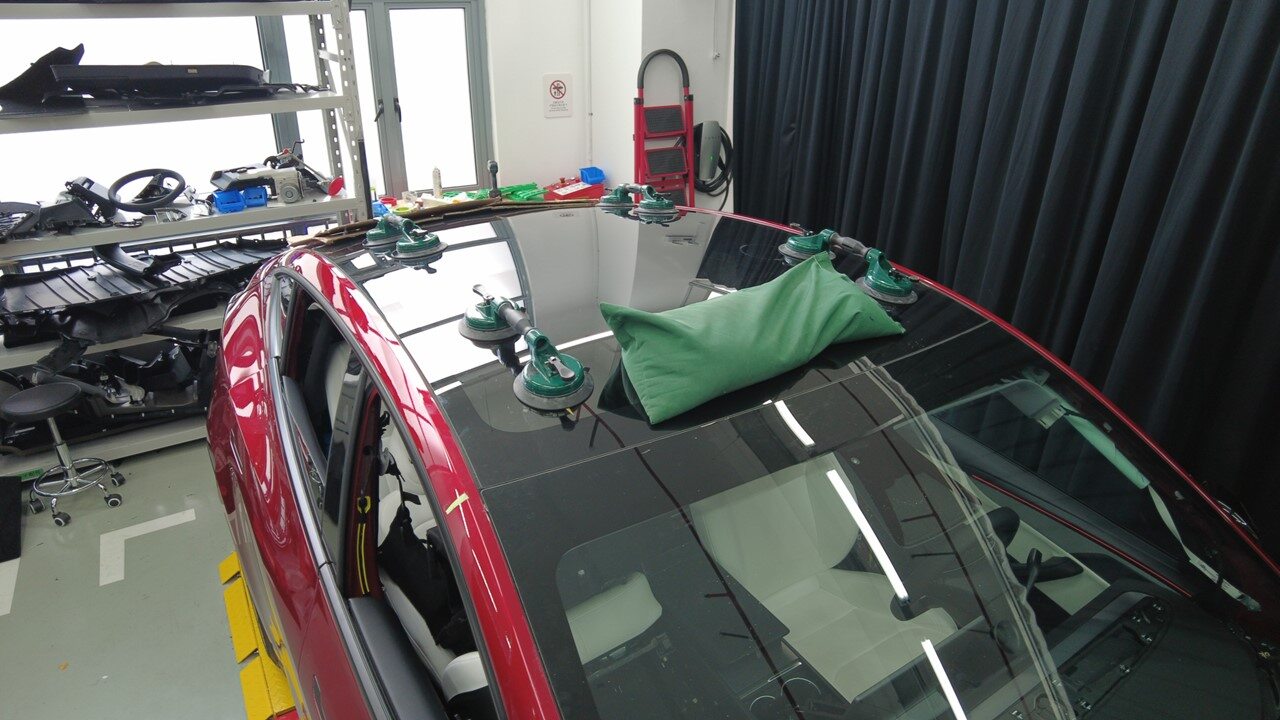

一次性将车顶玻璃紧紧按压在车身上的正确位置，必要时可使用沙袋。
-

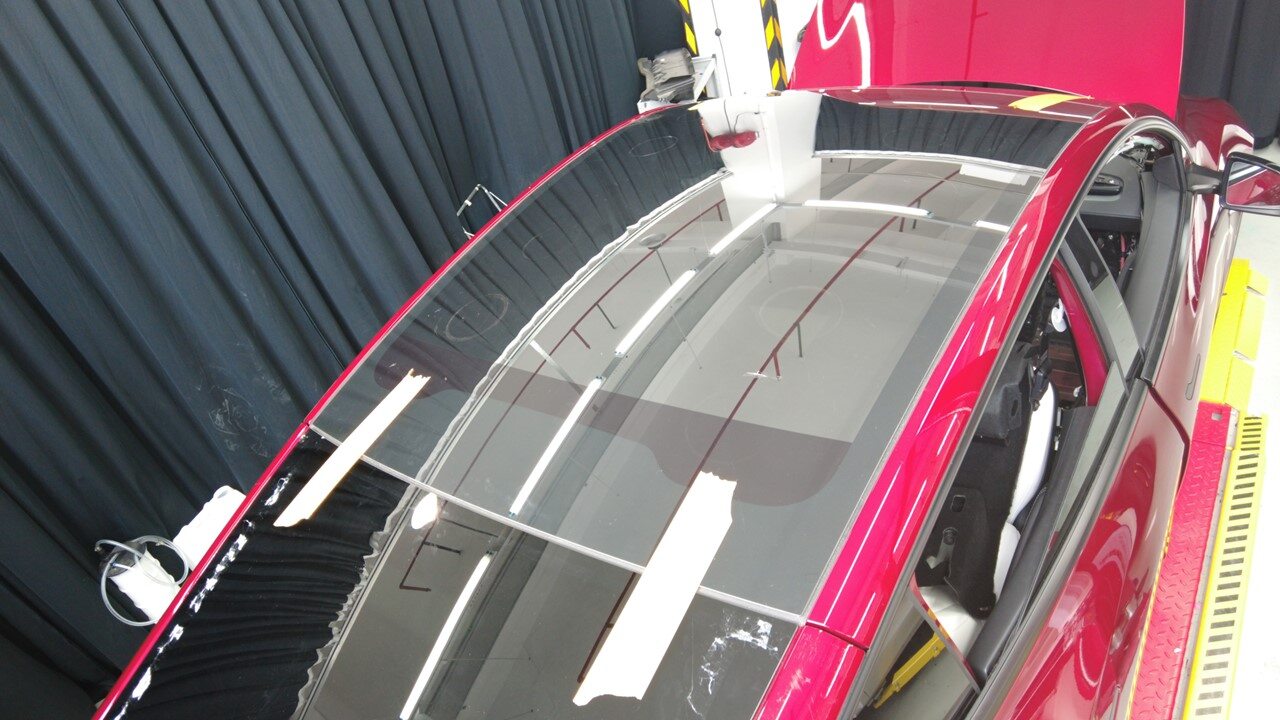

使用胶带将车顶玻璃固定到位。
-
将吸盘（4 个）从车顶玻璃上拆下。
- 将后部顶篷总成安装到车辆上。请参阅 后车顶篷（Model Y L） ((拆卸和更换))。
- 关上掀背尾门。
- 升起所有四个车窗，关闭所有四个车门。
-
重新放置挡风玻璃密封条，必要时使用玻璃清洁剂进行润滑。
-
聚氨酯凝固后，揭下将车顶玻璃固定到车辆的胶带。
注操作过程中请注意以下几点：
- 请遵守胶黏剂制造商给出的最短固化时间规定；Dow Betaseal Express 所需最短固化时间为 1 小时（温度 -18℃ 及以上）；Henkel 和 Sika 所需最短固化时间为 8 小时（理想条件：温度 23℃、相对湿度 50%）。
- 固化时，请将车辆停放在室内。
- 如有必要，可在玻璃上粘贴胶带，按压以进行紧固并让客户 24 小时后揭下胶带。
- 告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
