线束 - 车身 - 右（Model Y L） ((拆卸和更换))

校正代码 17102501202 FRT 3.18 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格: 线束 - 车身 - 右（Model Y L） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolt that attaches the front main harness ground to the RH A-pillar
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
 重复使用
Bolt that attaches the RH body harness ground strap to the RH rear sill area
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒扳手
 重复使用
Nut that attaches the PCS cable to the LV passthrough output
9 Nm (6.6 lbs-ft)
  • 13 毫米深套筒
 更换 1523698-00-A
Bolt that attaches the RH body harness ground strap to the RH trunk area
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 打开前备箱盖
  3. 打开掀背尾门。

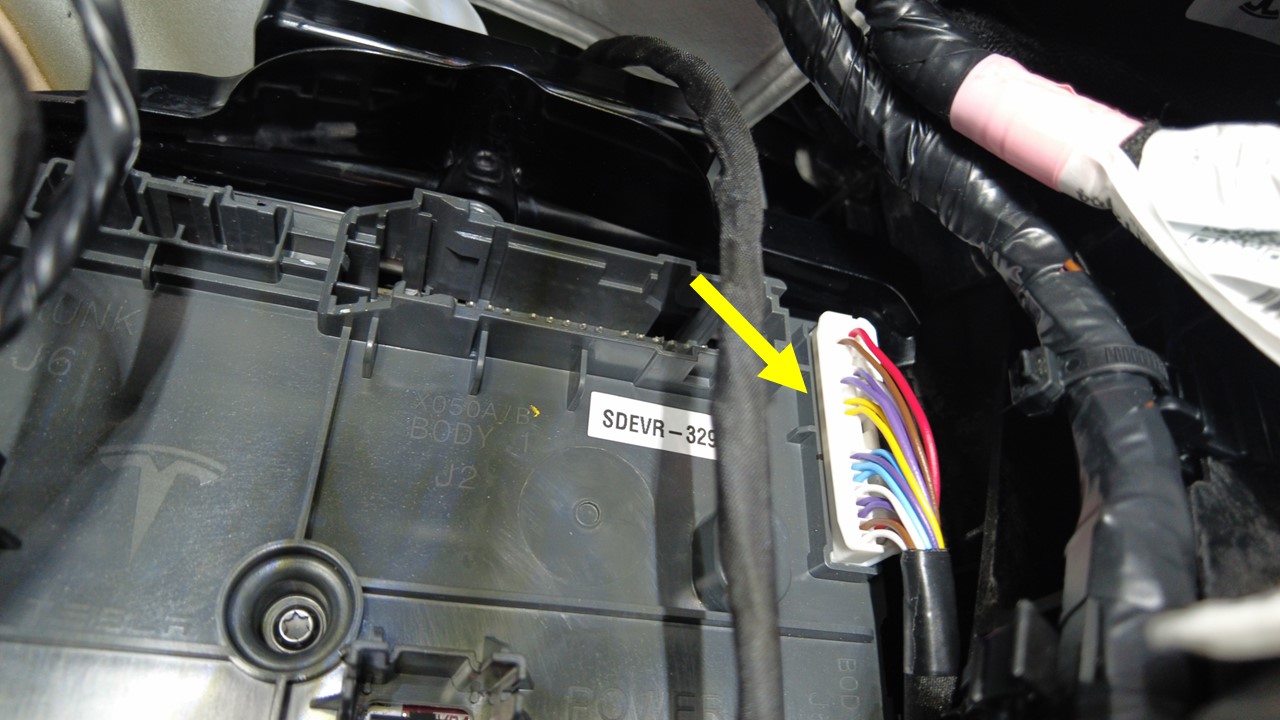

  4. 启用电子驻车制动 (EPB) 维护模式。

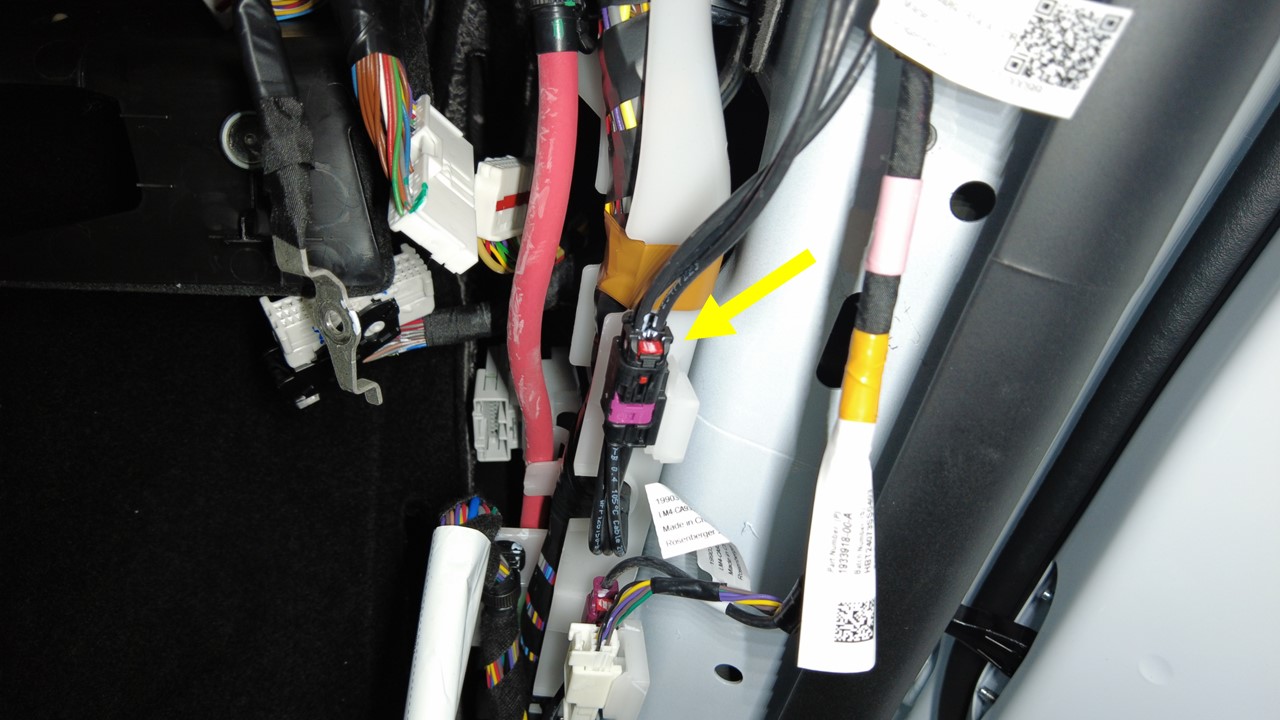

    1. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
    2. 解锁车辆网关。请参阅 网关（解锁）。
    3. 踩下制动踏板，同时点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉列表中的Both，再选择Action Selection下拉列表中的Start。点击Run，然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    注
    如需要，还可以在EPB Selection字段中选择Left/Right。

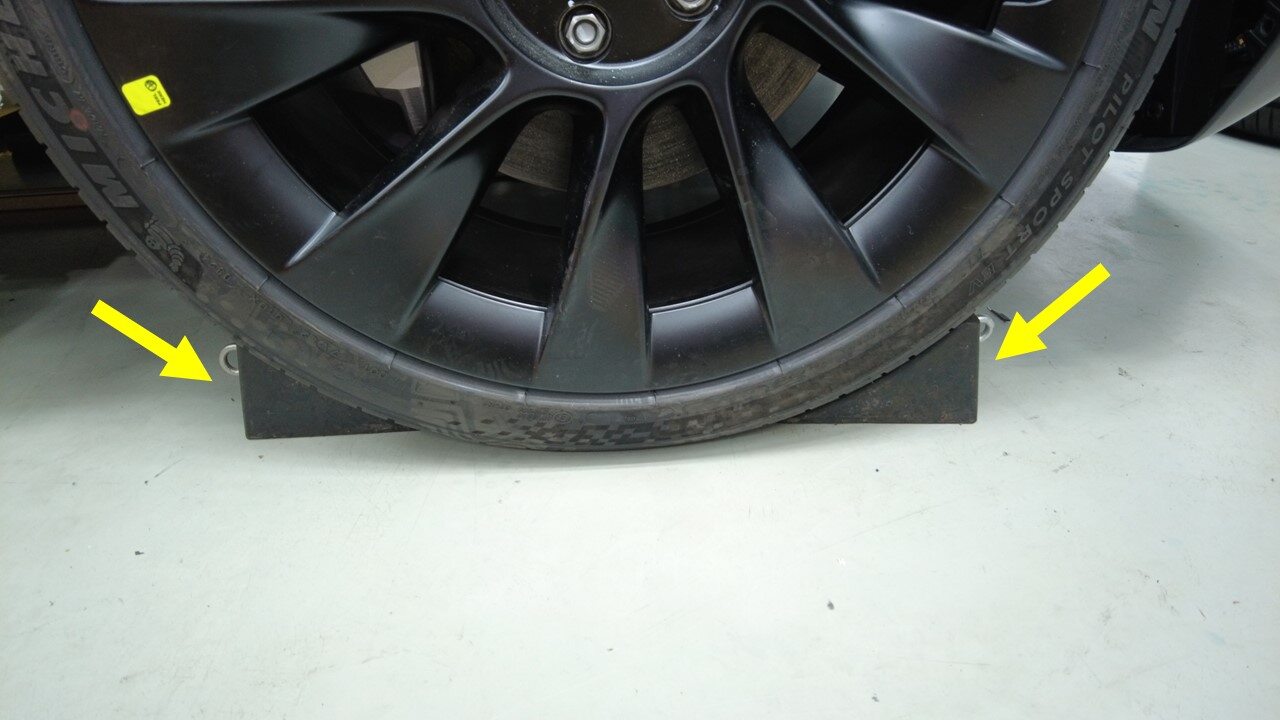

  5. 放置轮挡。

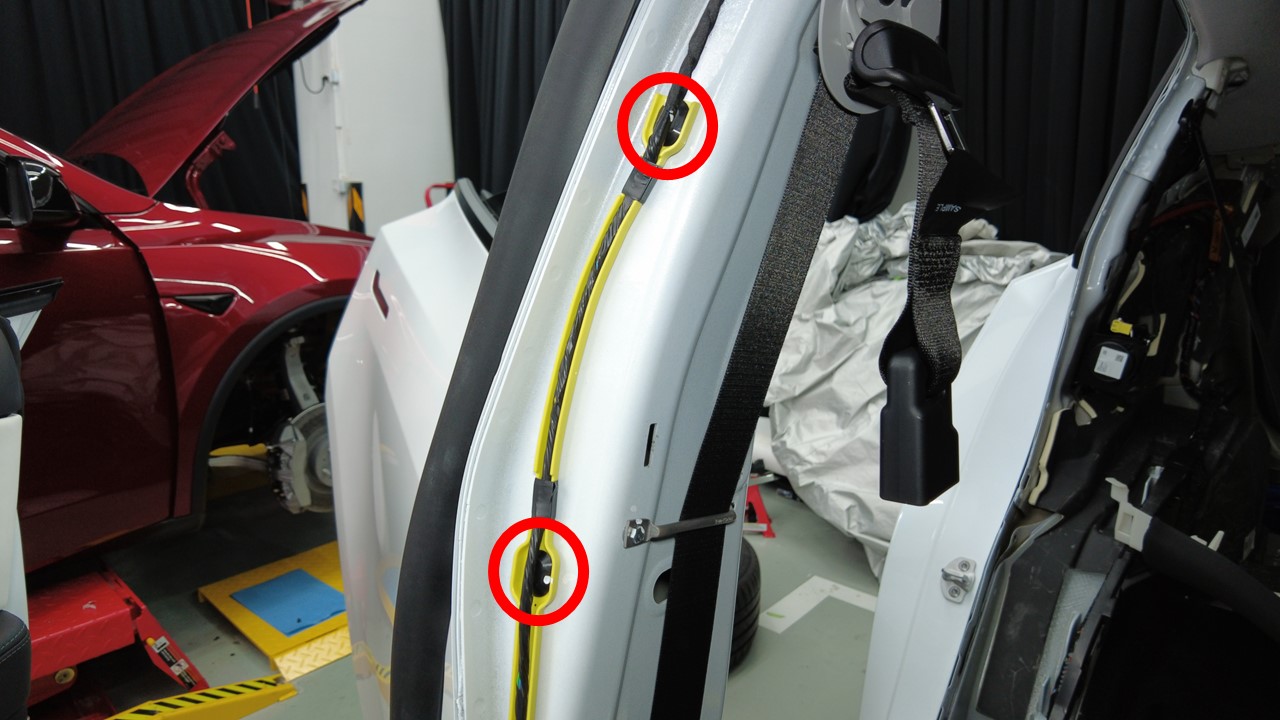

  6. 拆下 RH 前座椅。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。

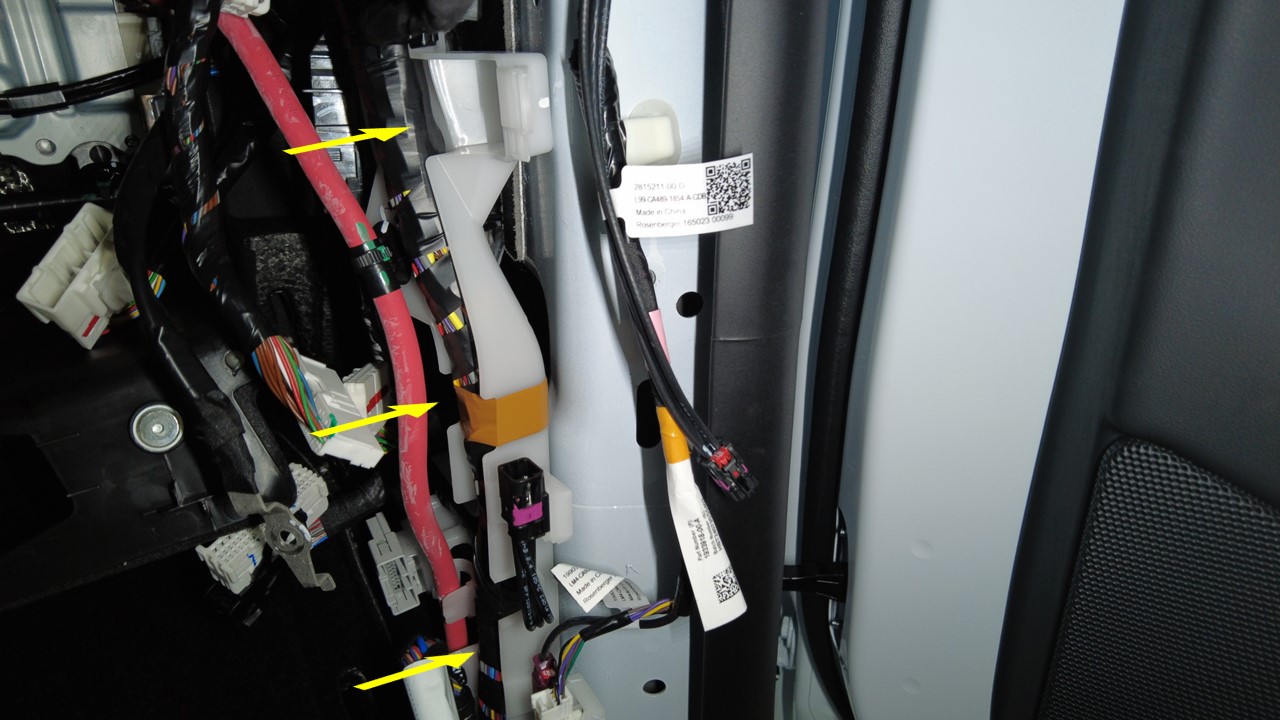

  7. 拆下第二排右侧座椅。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
  8. 拆下后备箱右侧饰板总成。请参阅 后备箱左侧饰板 - 后车底（Model Y L） ((拆卸和更换))。

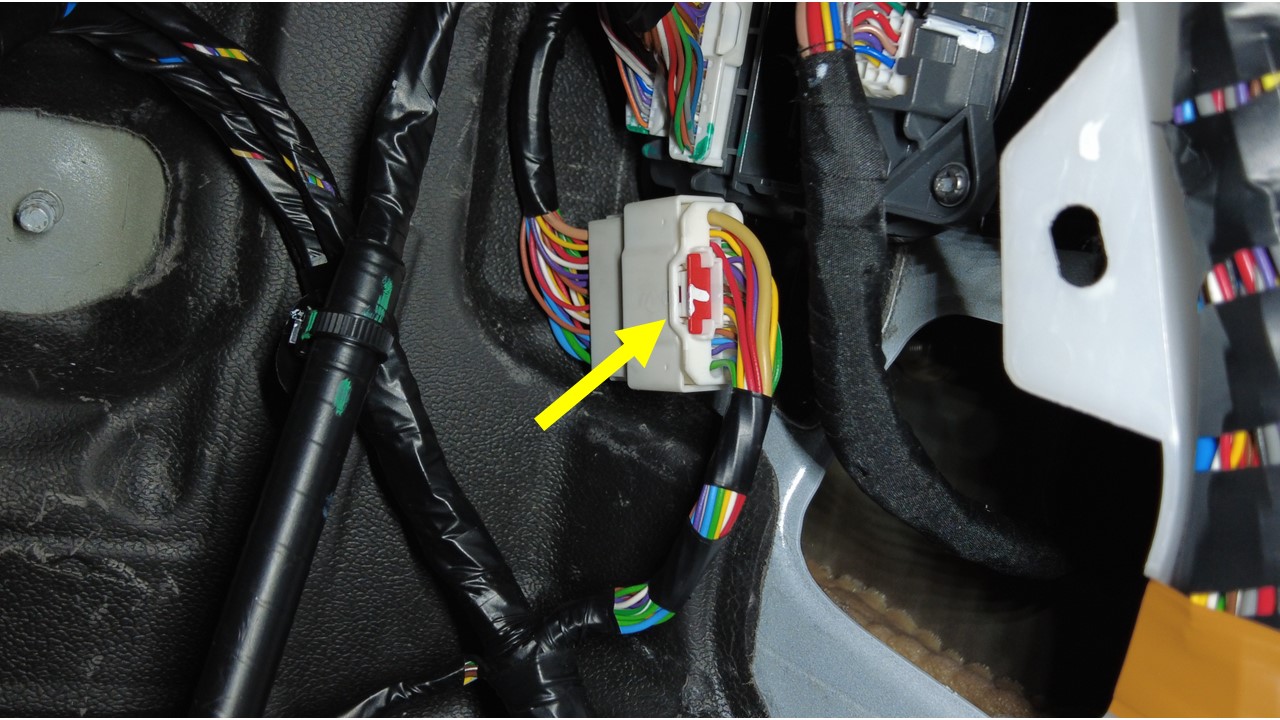

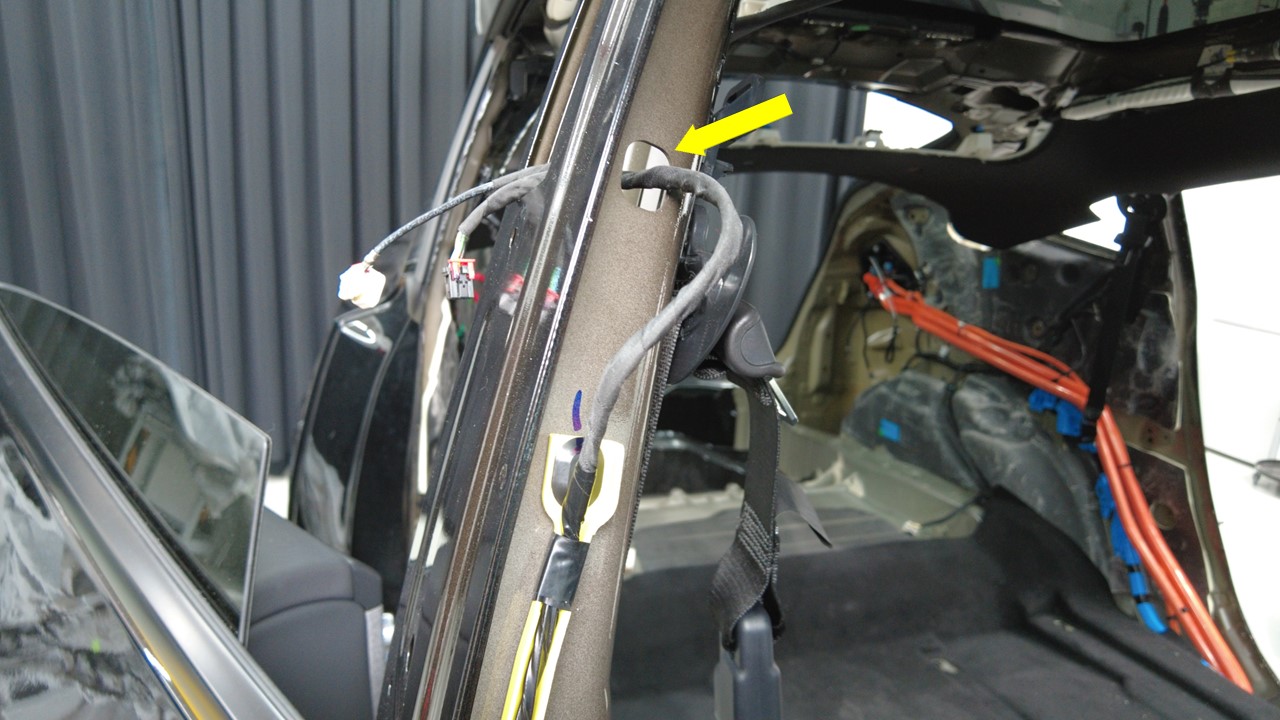

  9. 拆下第三排右侧 B 段风管。请参阅 风管 - C 柱下部段 - 第三排送风 - 左（Model Y L） ((拆卸和更换))。

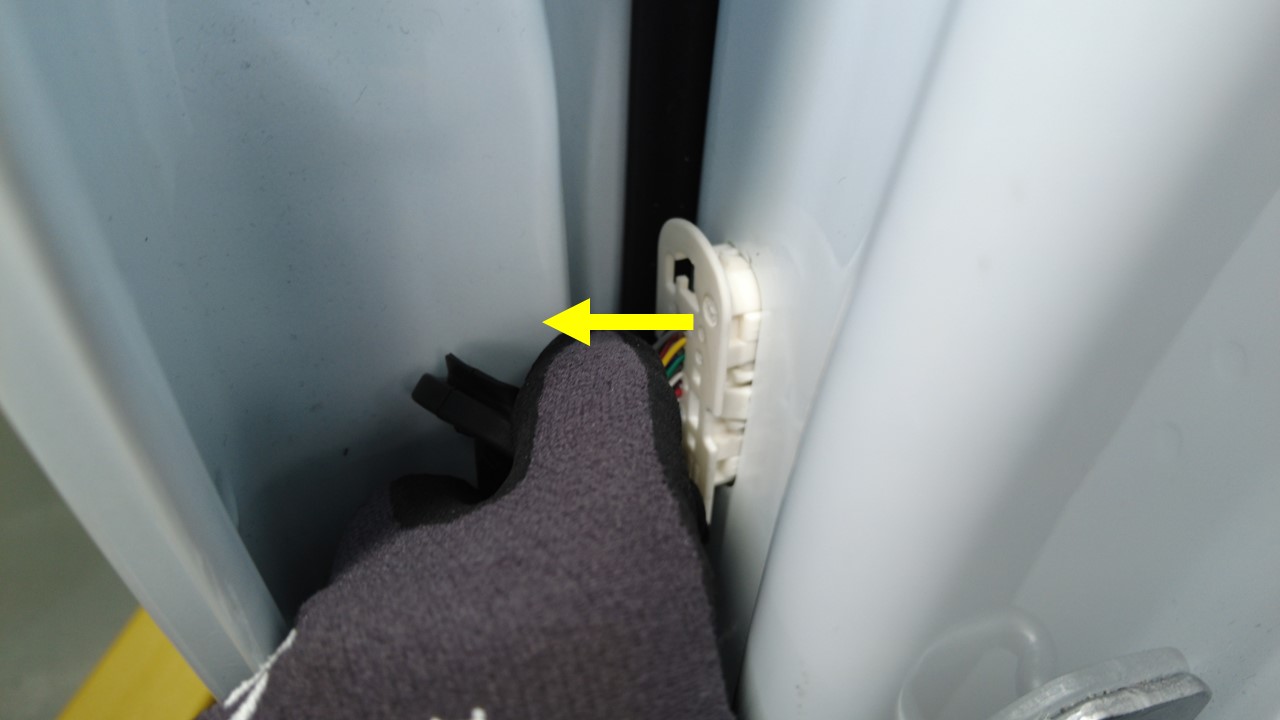

  10. 拆下驾驶室右前地毯。请参阅 驾驶室地毯 - 前 - 右 ((拆卸和更换))。
  11. 拆下右侧 B 柱 B 段风管。请参阅 风管 - B 柱下部段 - B 柱送风 - 左（Model Y L） ((拆卸和更换))。

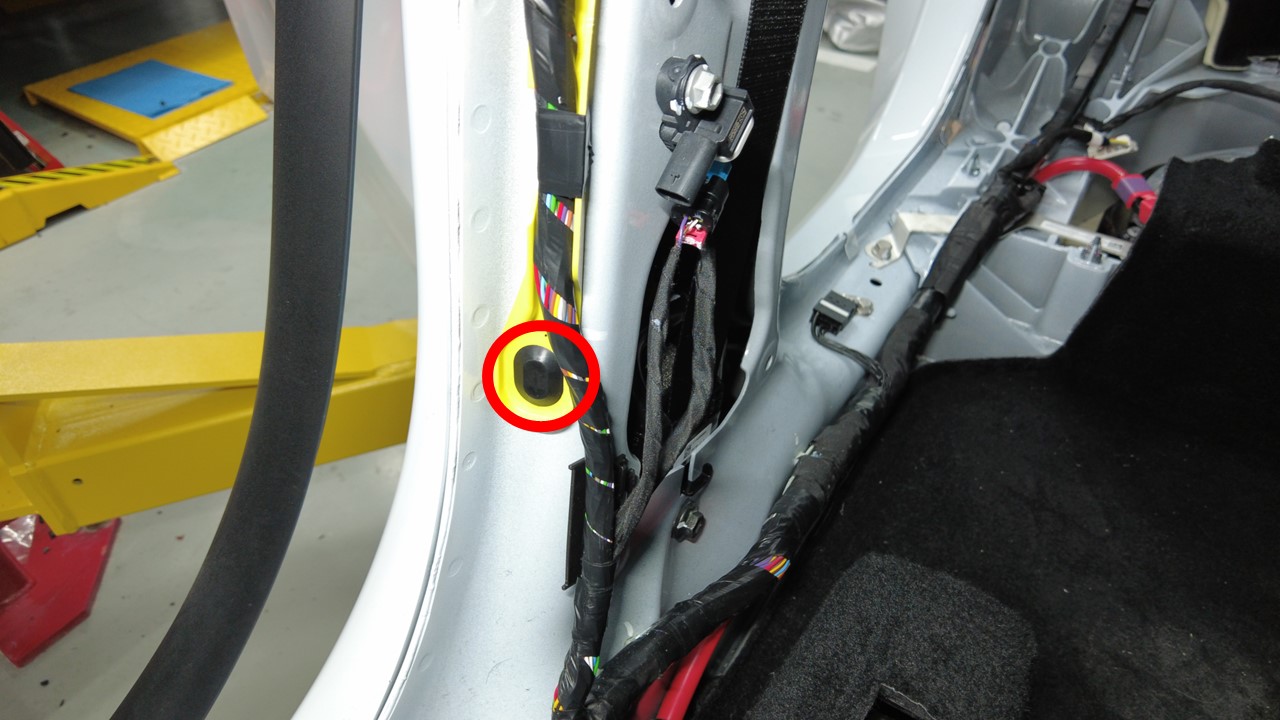

  12. 拆下 A 柱 LH 和 RH 上部饰板。请参阅 A 柱上部饰板 - 左 ((拆卸和更换))。

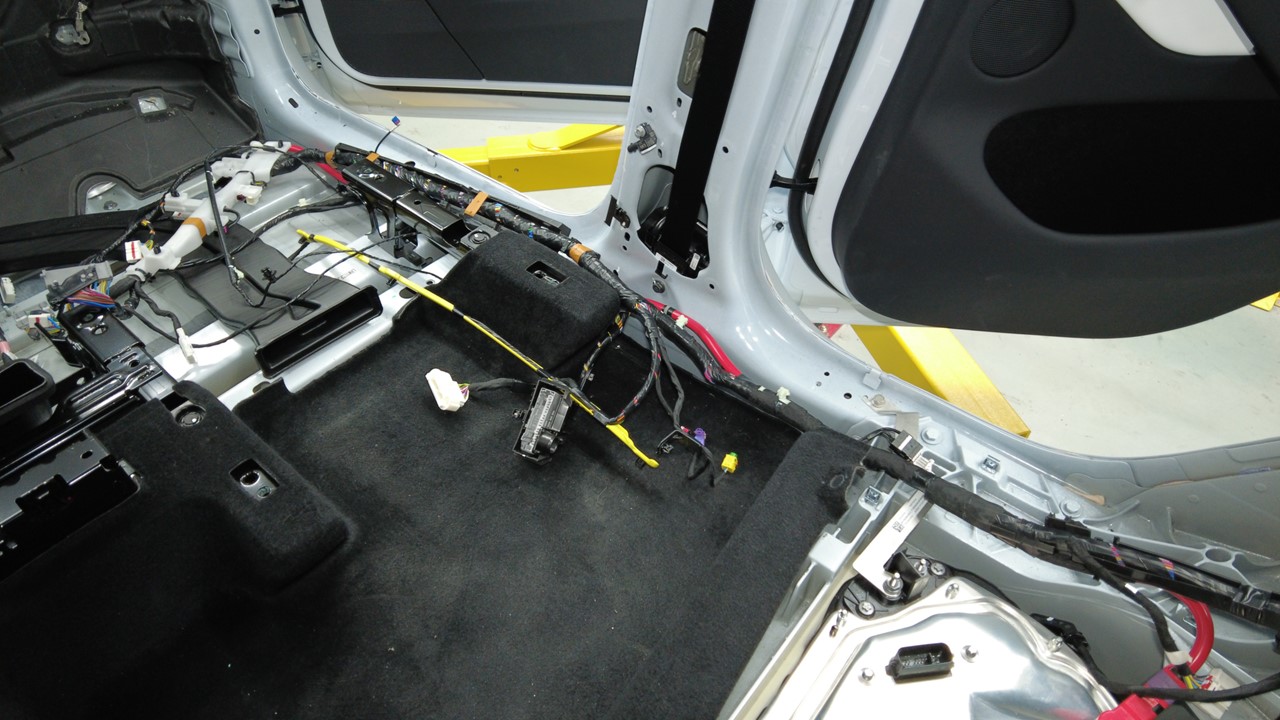

  13. 拆下 LH 和 RH 遮阳板。请参阅 遮阳板 - 左 ((拆卸和更换))。

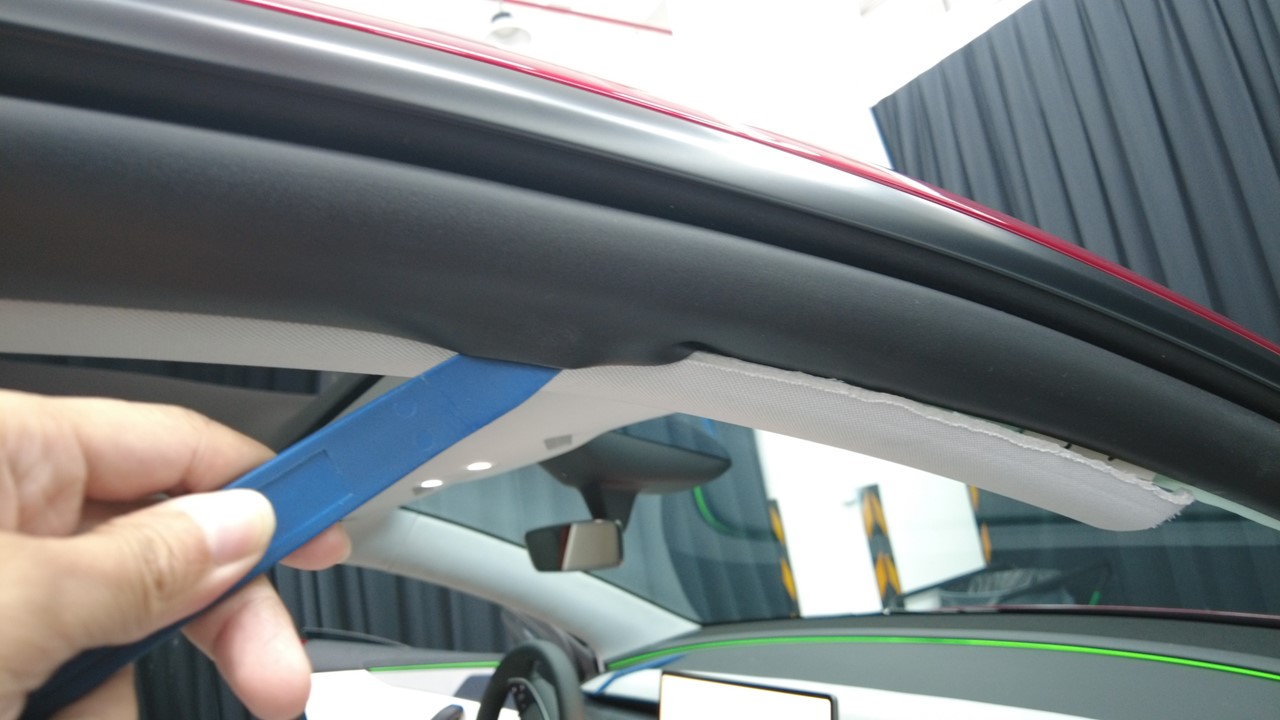

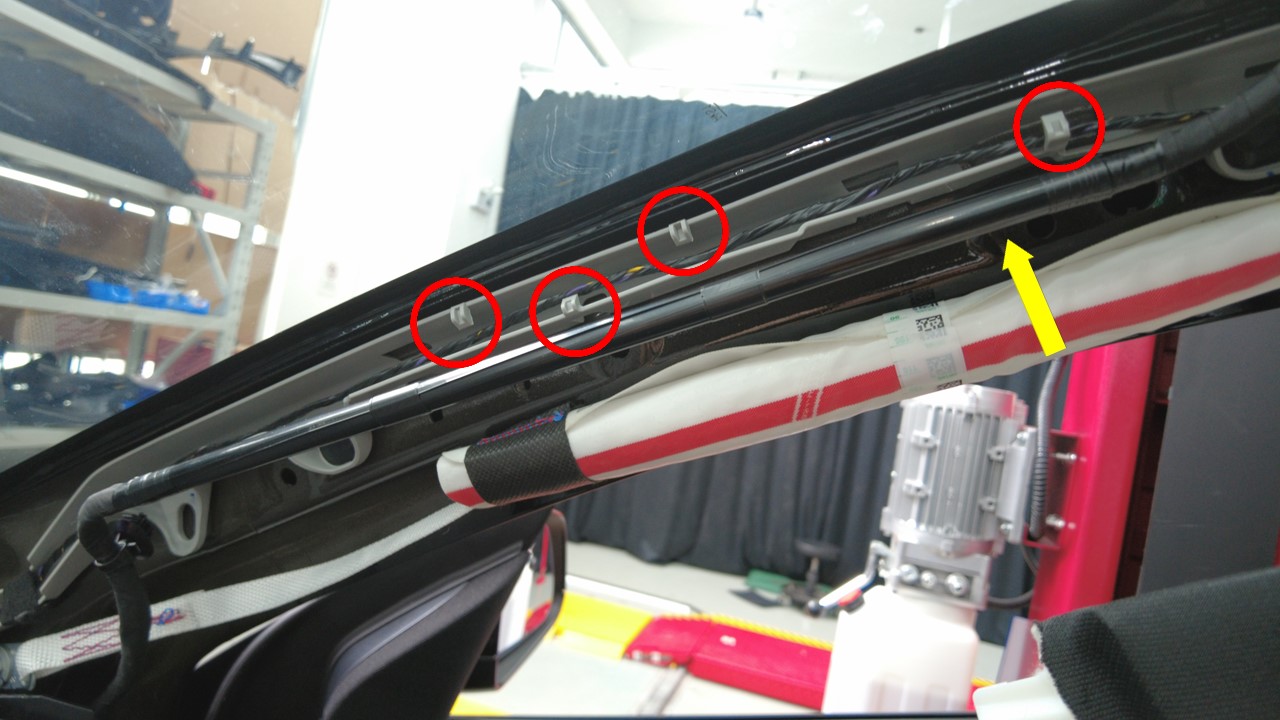

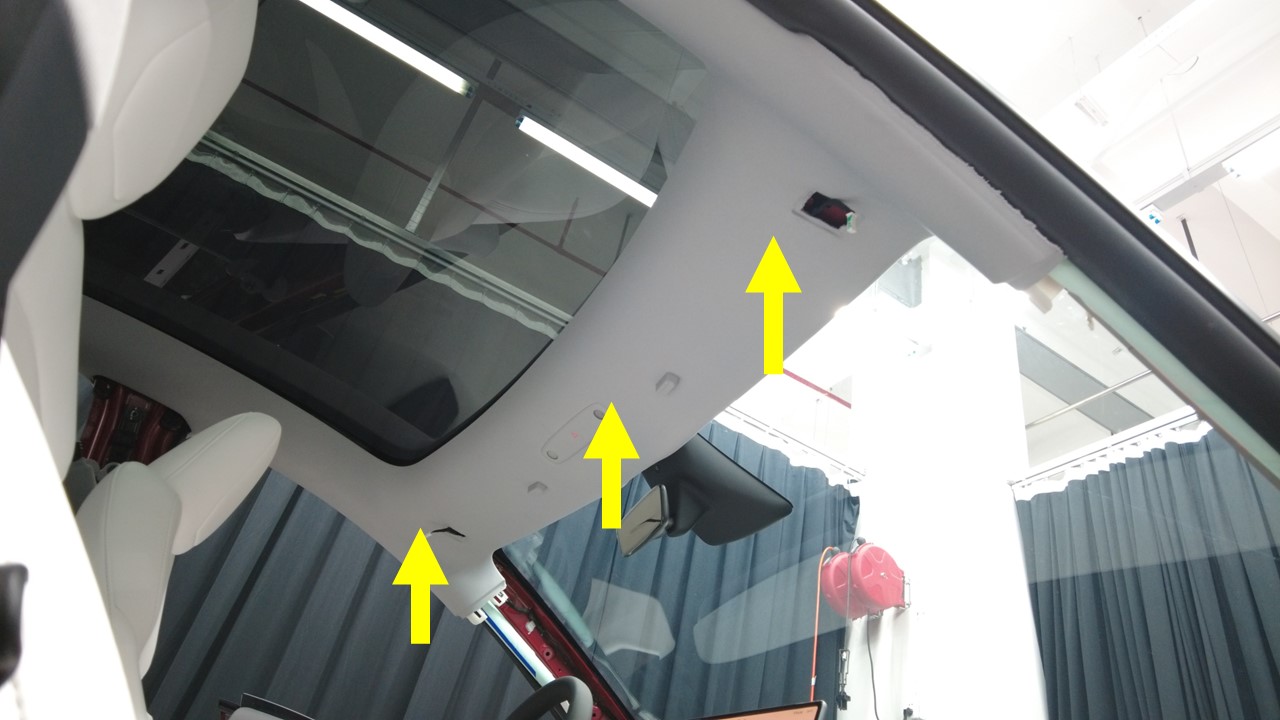

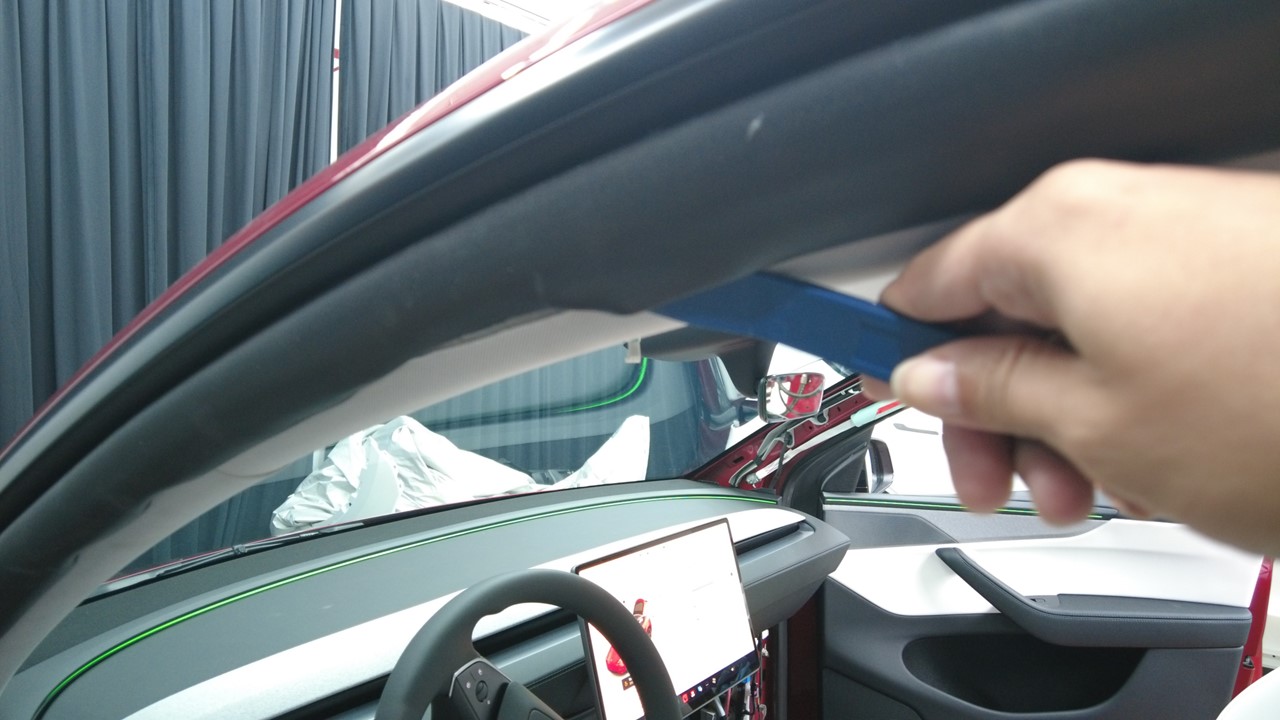

  14. 松开将顶篷前端固定到车辆的卡子（5 个）和定位销。
    Informational PurposesAn informational icon, calling your attention
    注
    • 注意请勿弯曲顶篷。
    • 更换所有受损的卡子。

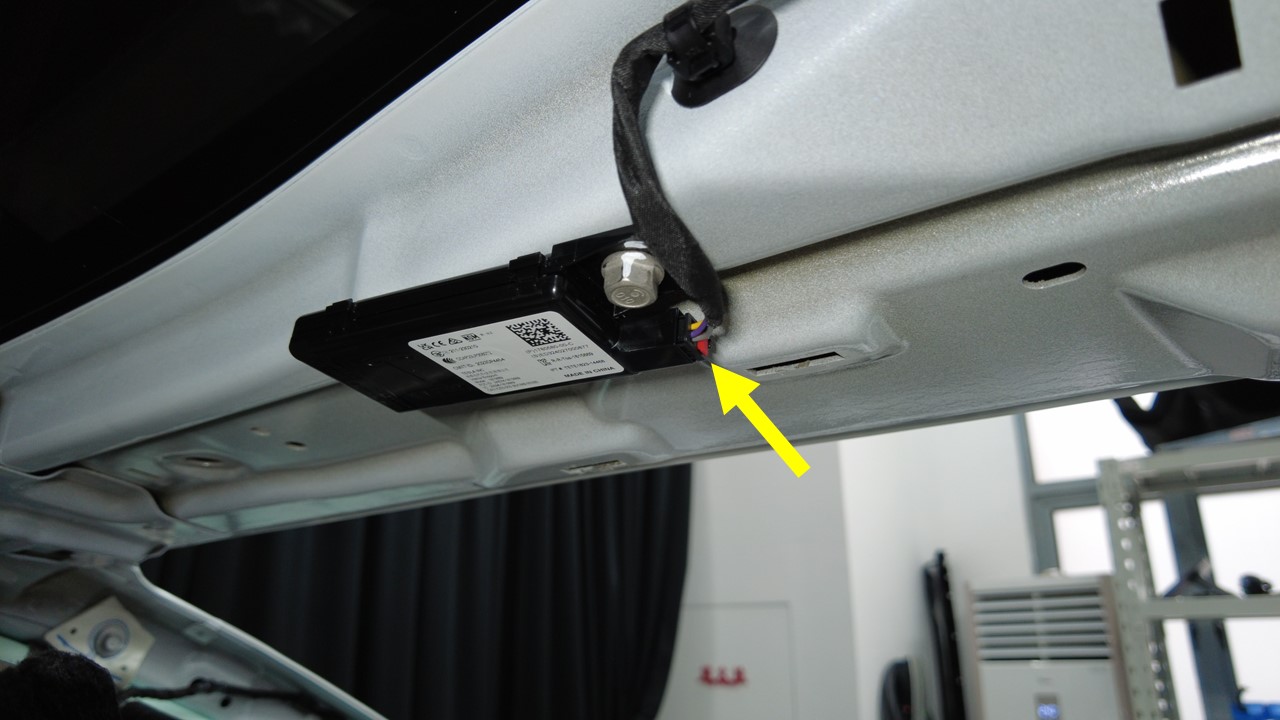

  15. 松开锁片，然后断开内侧端点上的连接器。

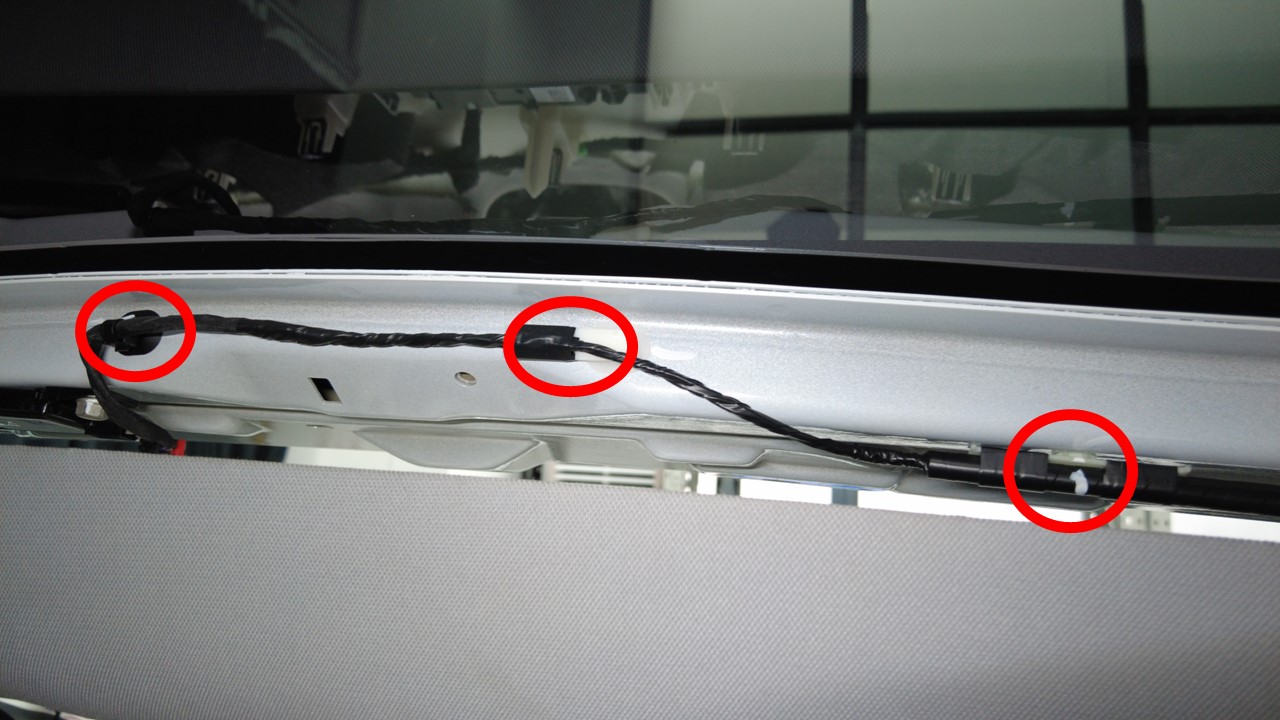

  16. 松开将右侧车身线束固定到前部顶篷区域的卡子（5 个）。

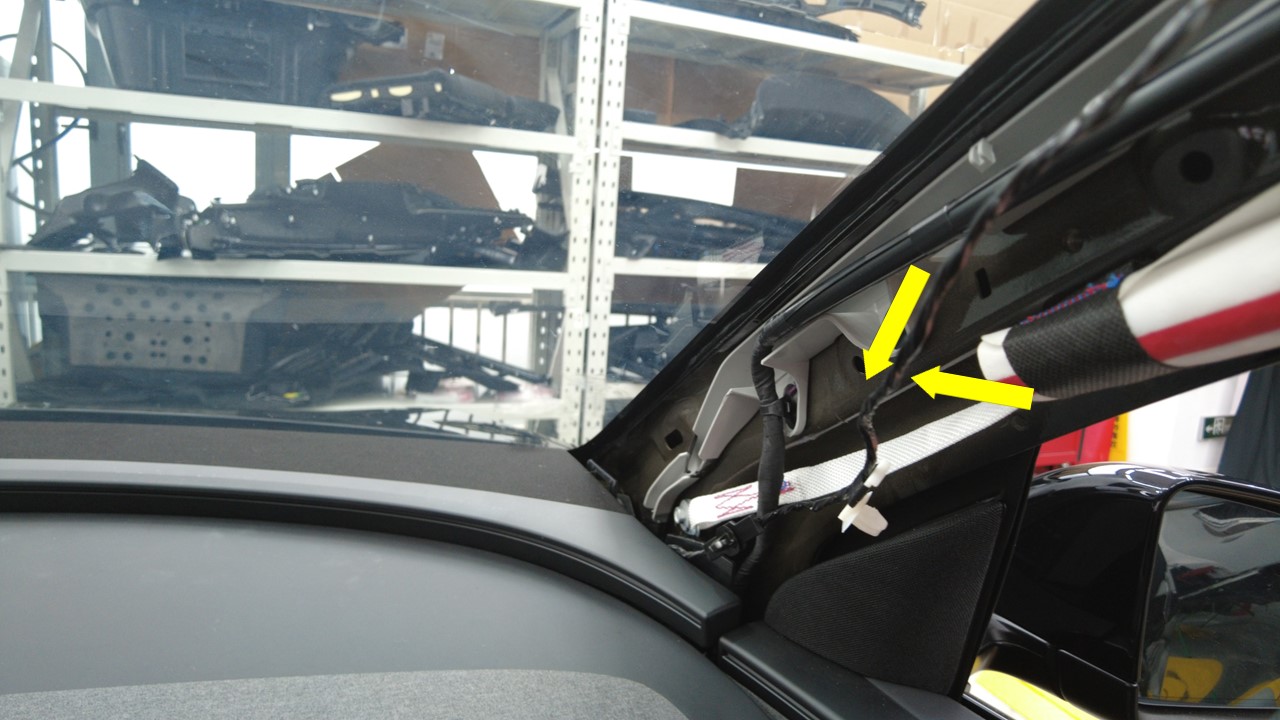

  17. 松开将前挡风玻璃线束固定到 A 柱区域的夹子（4 个）。

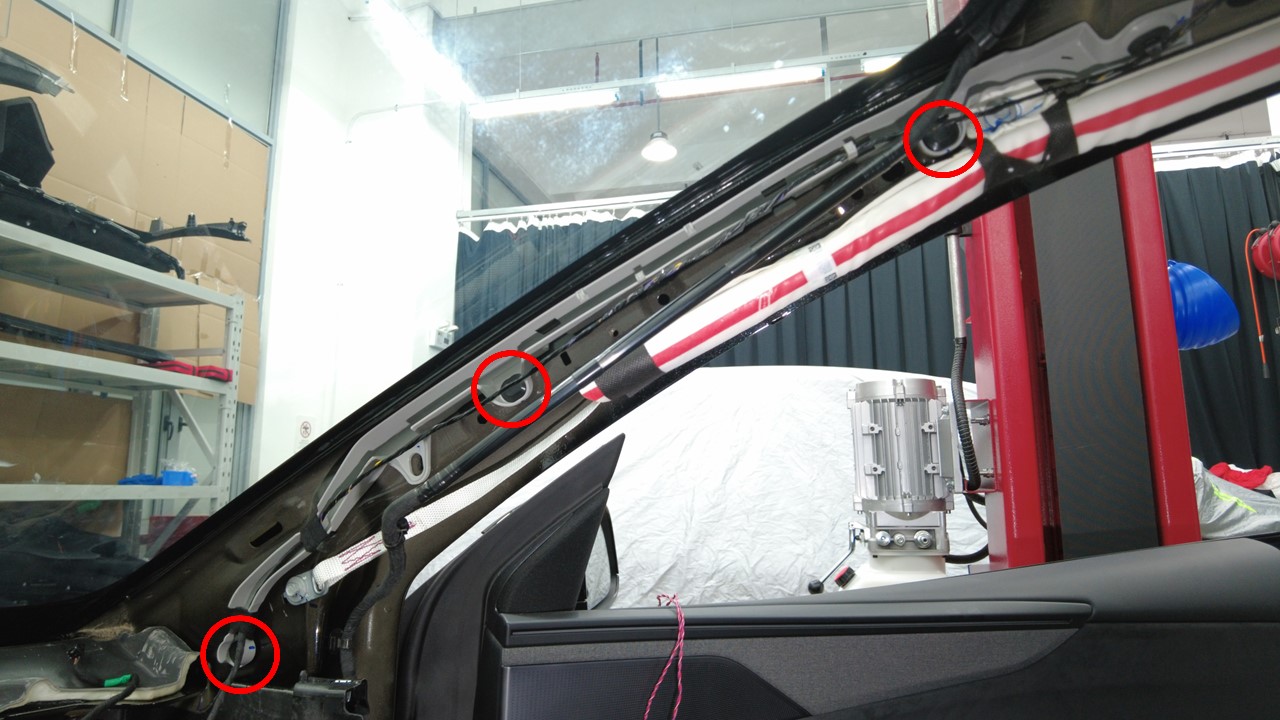

  18. 松开将右侧车身线束固定到 A 柱区域的夹子（3 个）。
  19. 拆下 RH B 柱饰板。请参阅 总成 - B 柱贴花 - 左 ((拆卸和安装))。
  20. 拆下 RH 气波槽。请参阅 仪表板 - 气流风管 - 右 ((拆卸和安装))。
  21. 将右侧车身线束从仪表板右侧拉出。

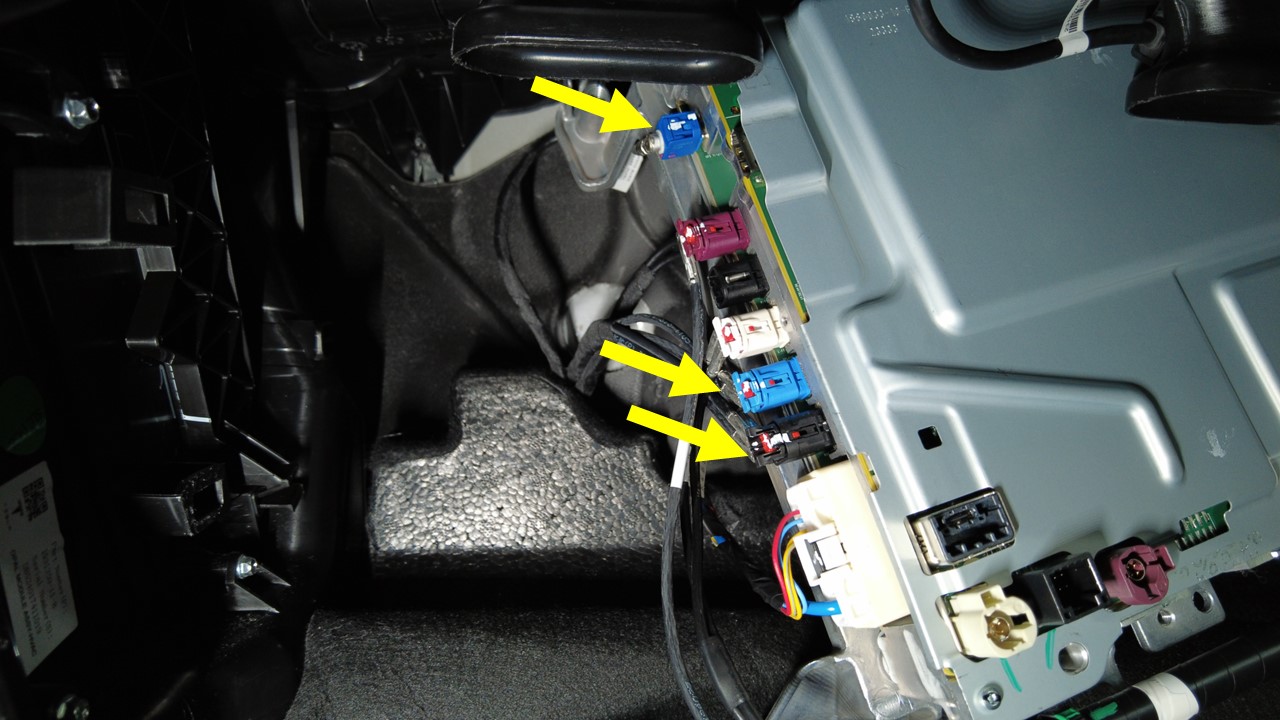

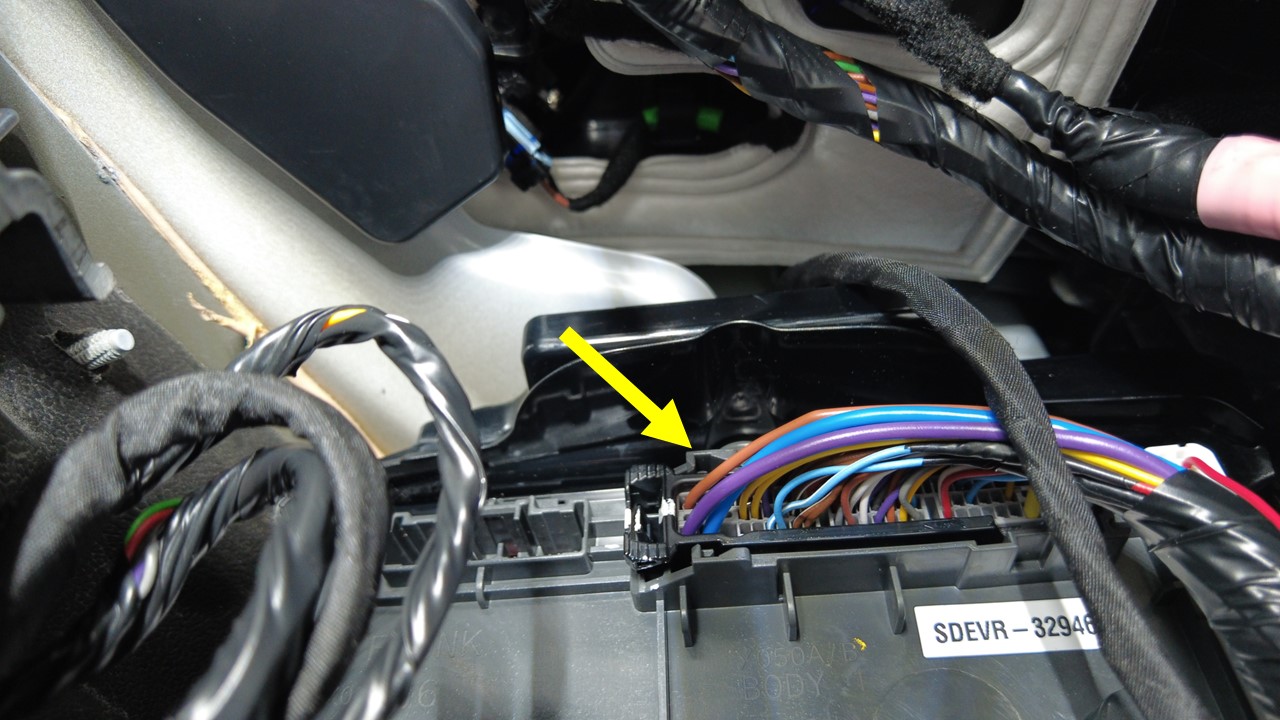

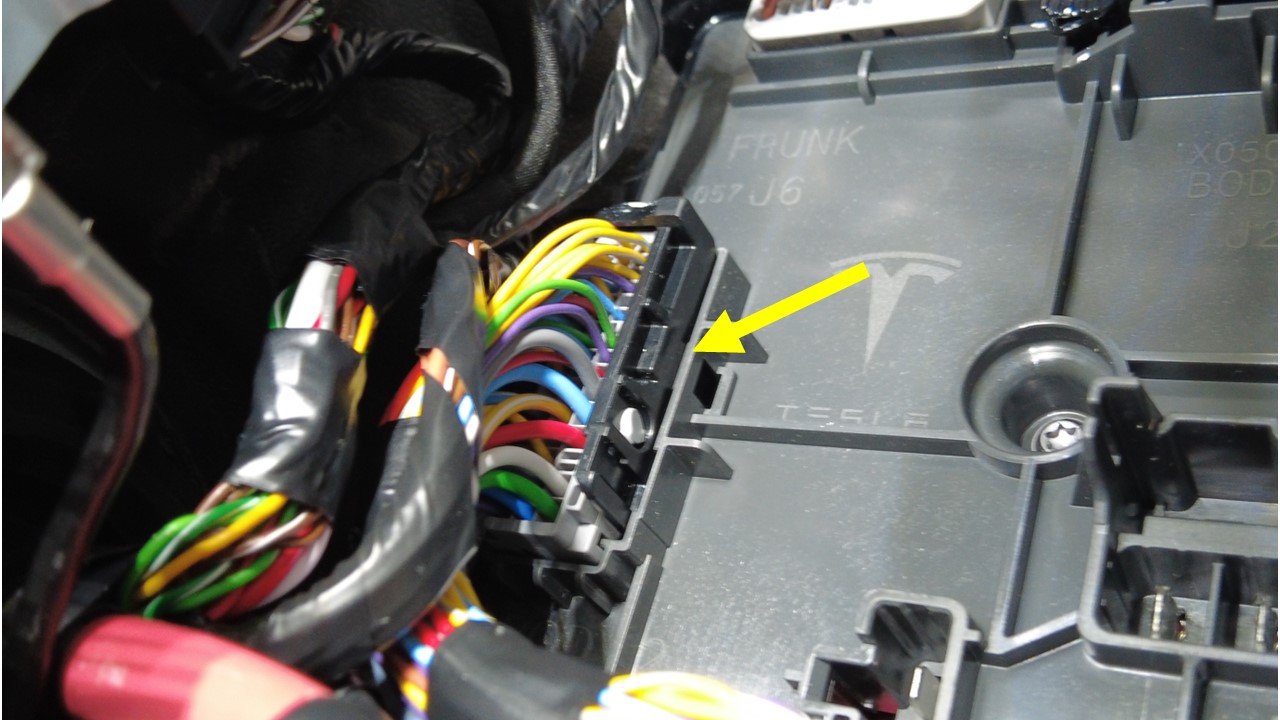

  22. 断开车载电脑左右侧的右侧车身线束连接器（6 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    拆卸前先松开连接器上的锁。

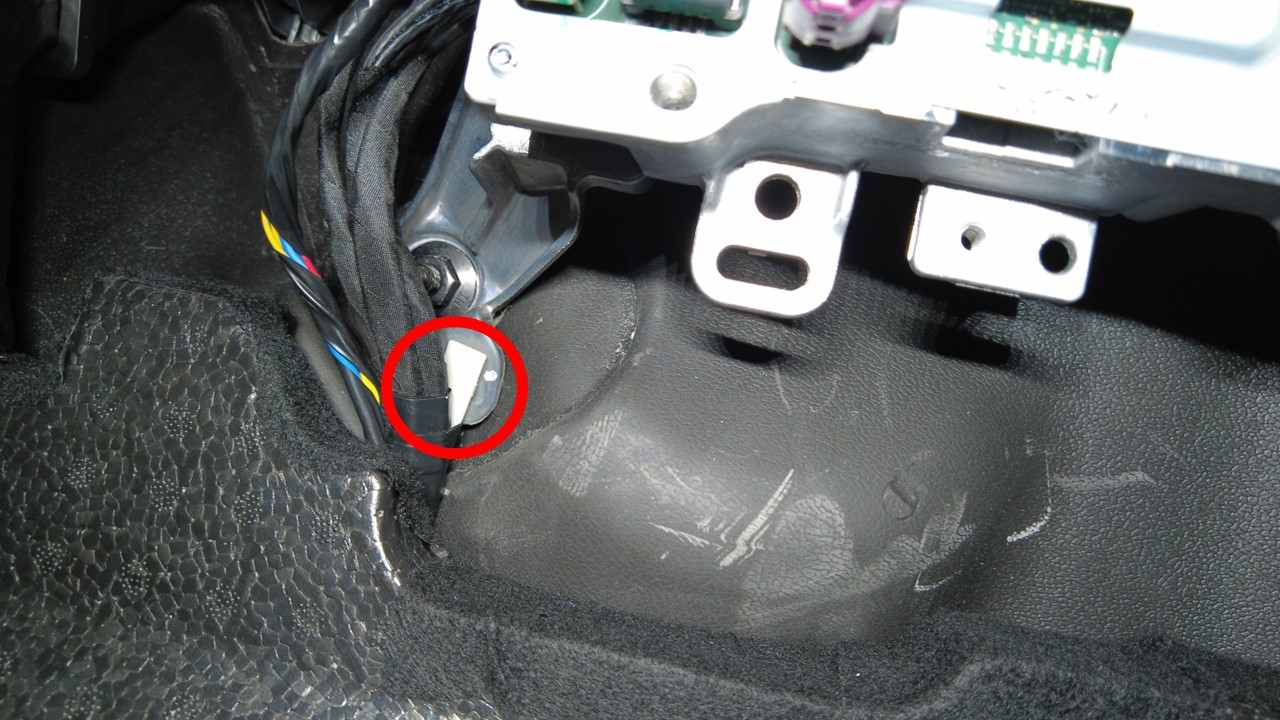

  23. 将线束夹从车载电脑左下角松开。
  24. 松开将右侧车身线束固定到前围篦板右侧的夹子（2 个）。
  25. 拆下将主前线束接地固定到右侧 A 柱的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米深套筒
  26. 将主前线束连接器从右侧车身线束上断开。

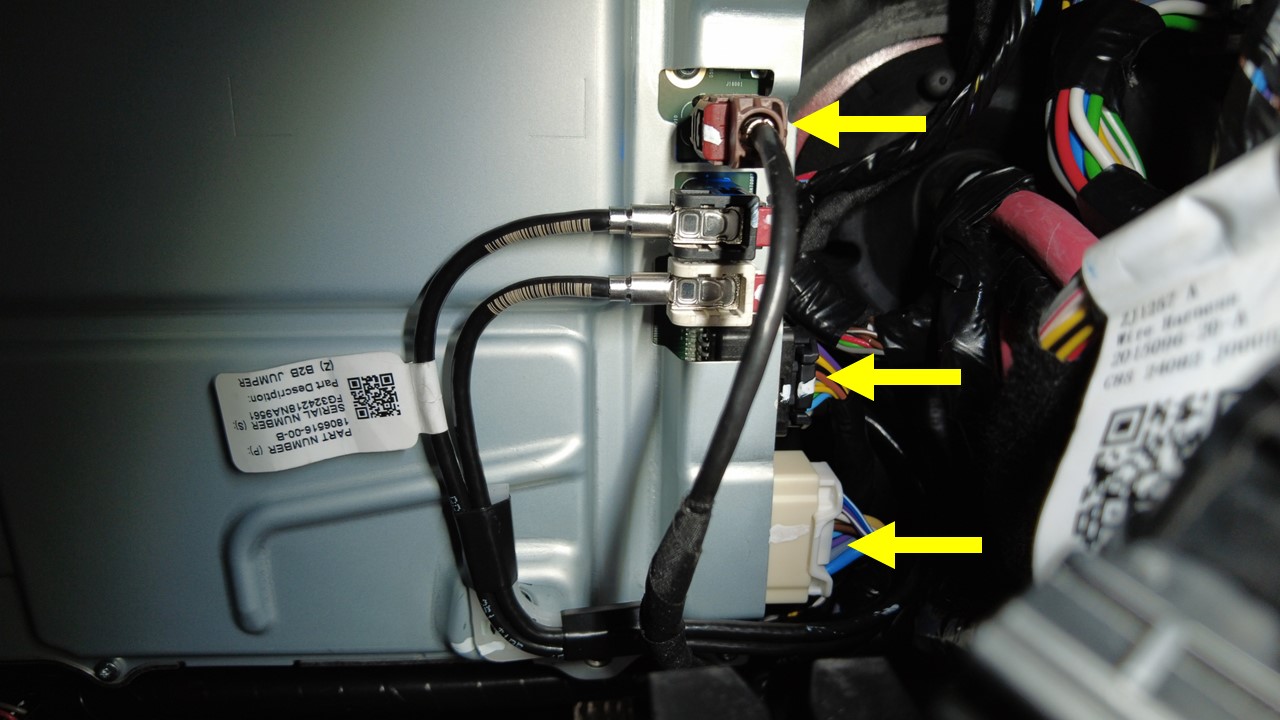

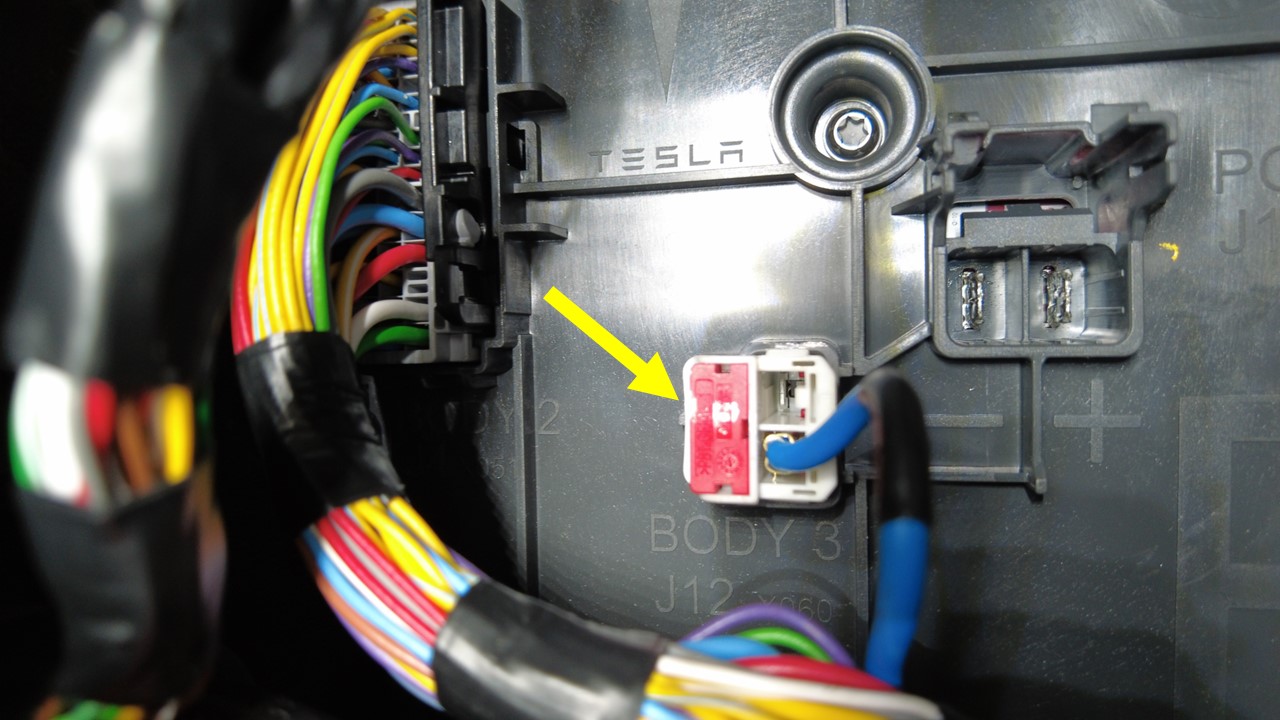

  27. 将 J2、J4、J5 和 J12 连接器从右侧车辆控制器上断开。
  28. 将挡风玻璃线束连接器（3 个）从右侧 A 柱下部区域处的线束导件上断开。

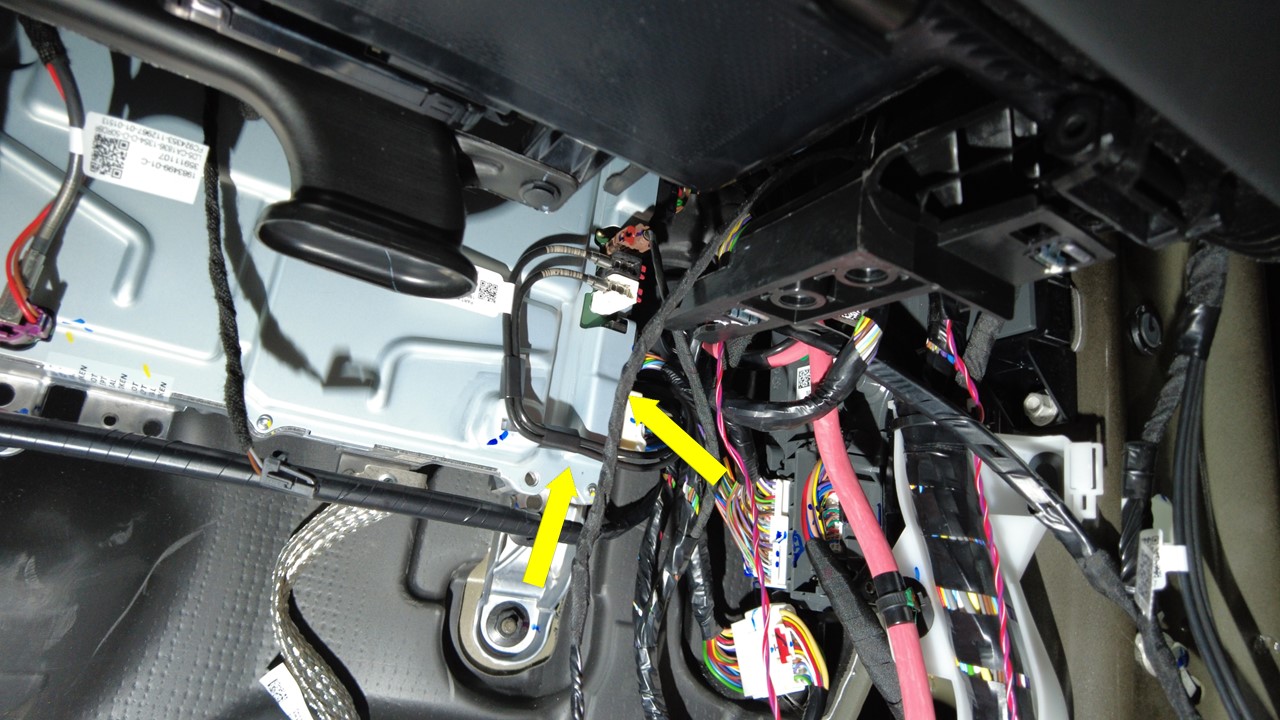

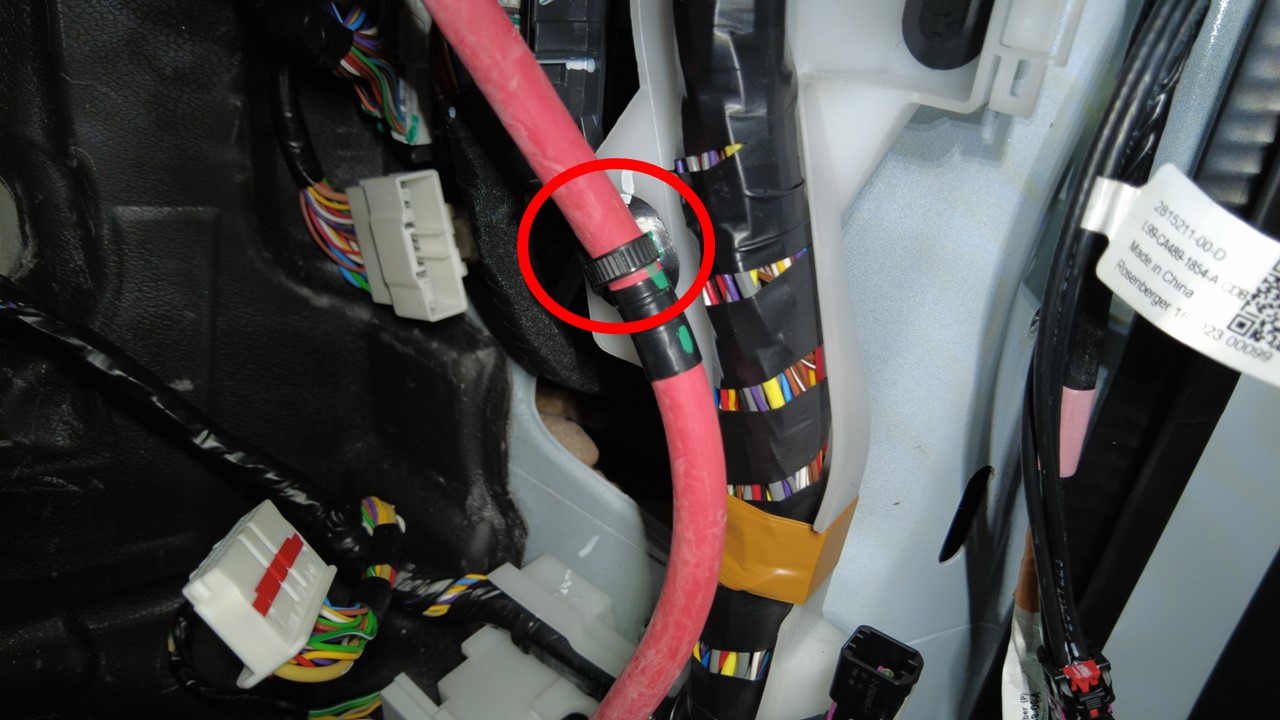

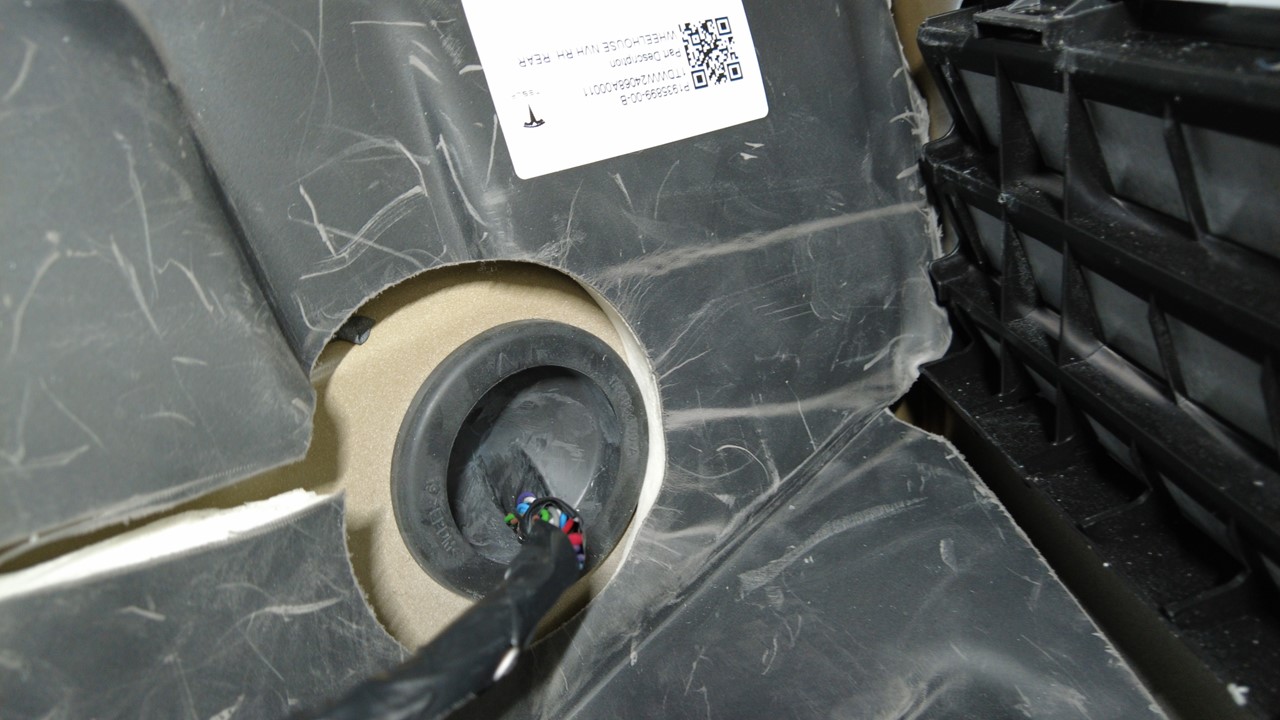

  29. 断开主前线束直流-直流电源线缆，然后松开将主前线束直流-直流电源线缆固定到车辆的夹子和挂钩。

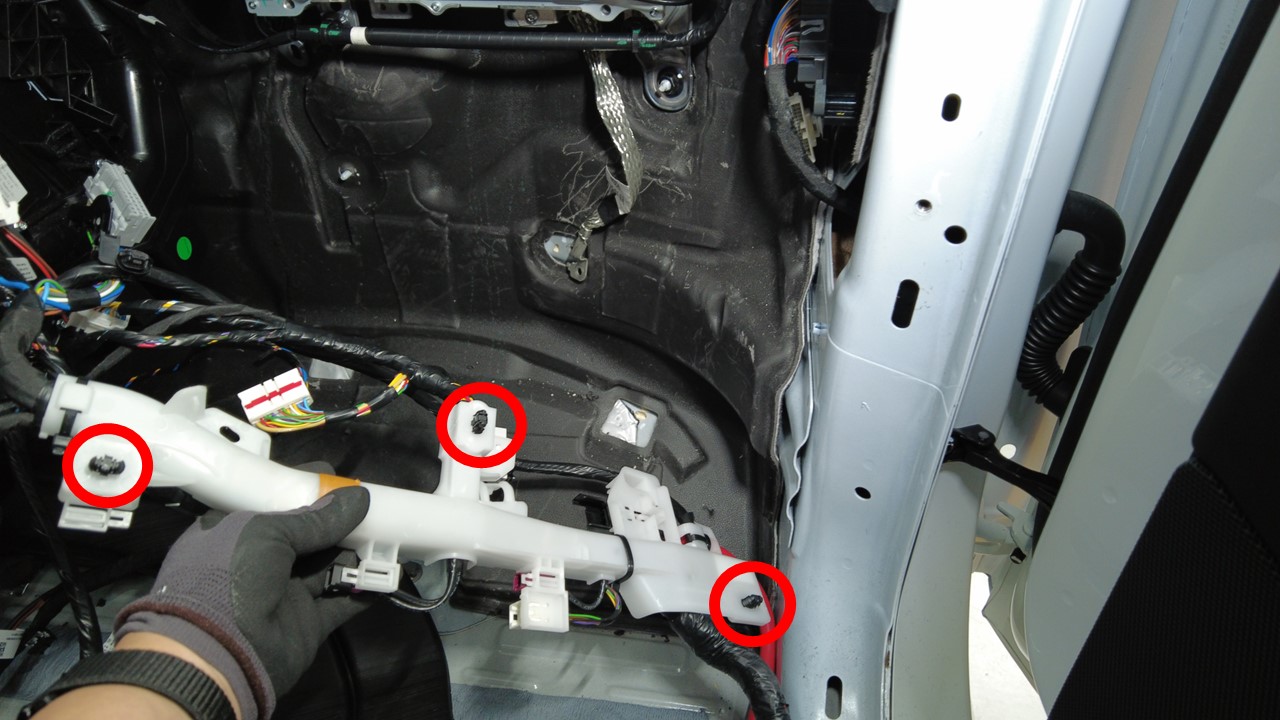

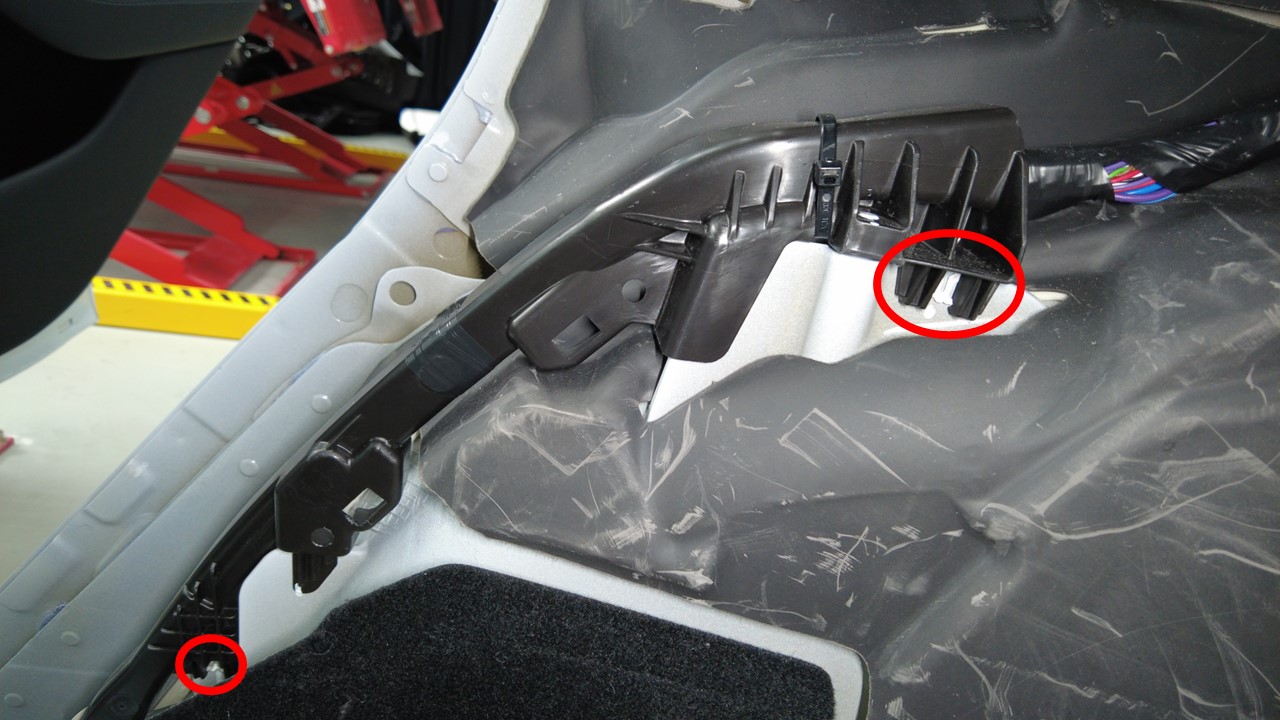

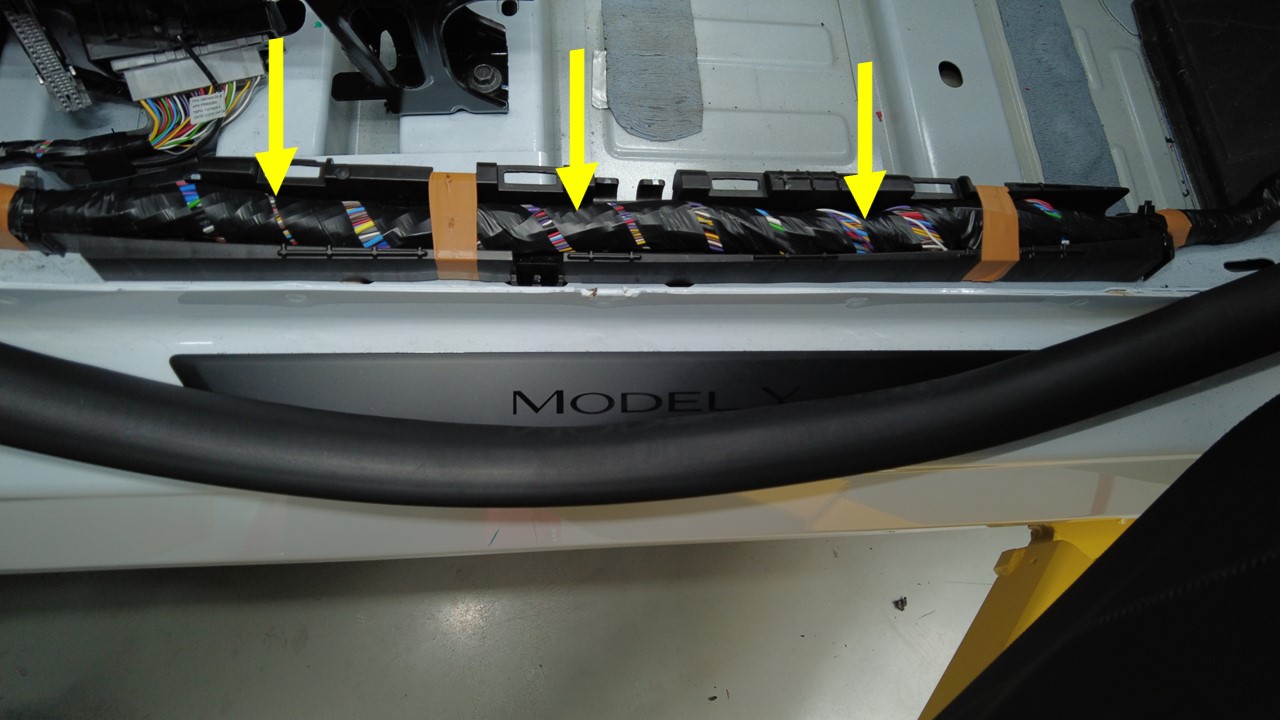

  30. 松开将右侧车身线束导件固定到右侧 A 柱下部区域的卡子（3 个）。
  31. 松开将右侧车身线束固定到右前门槛区域的夹子（3 个）和定位销。

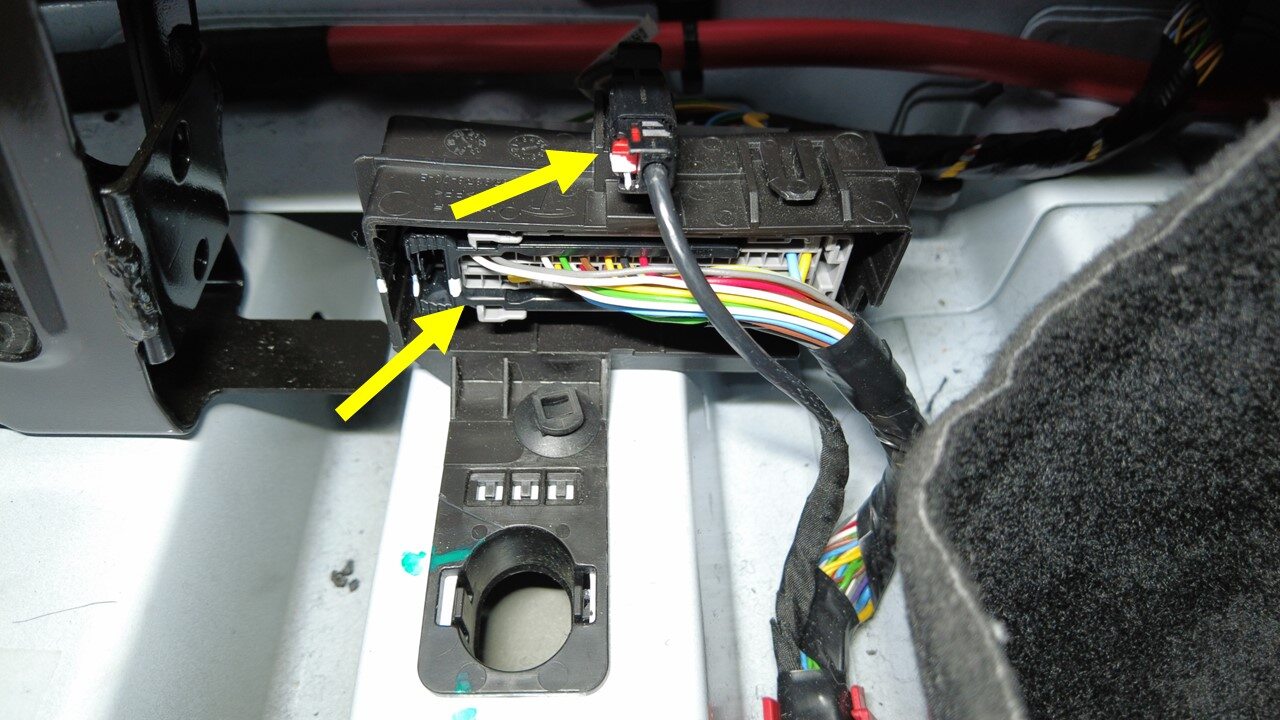

  32. 将左侧车身线束连接器（2 个）从右前座椅下方断开。

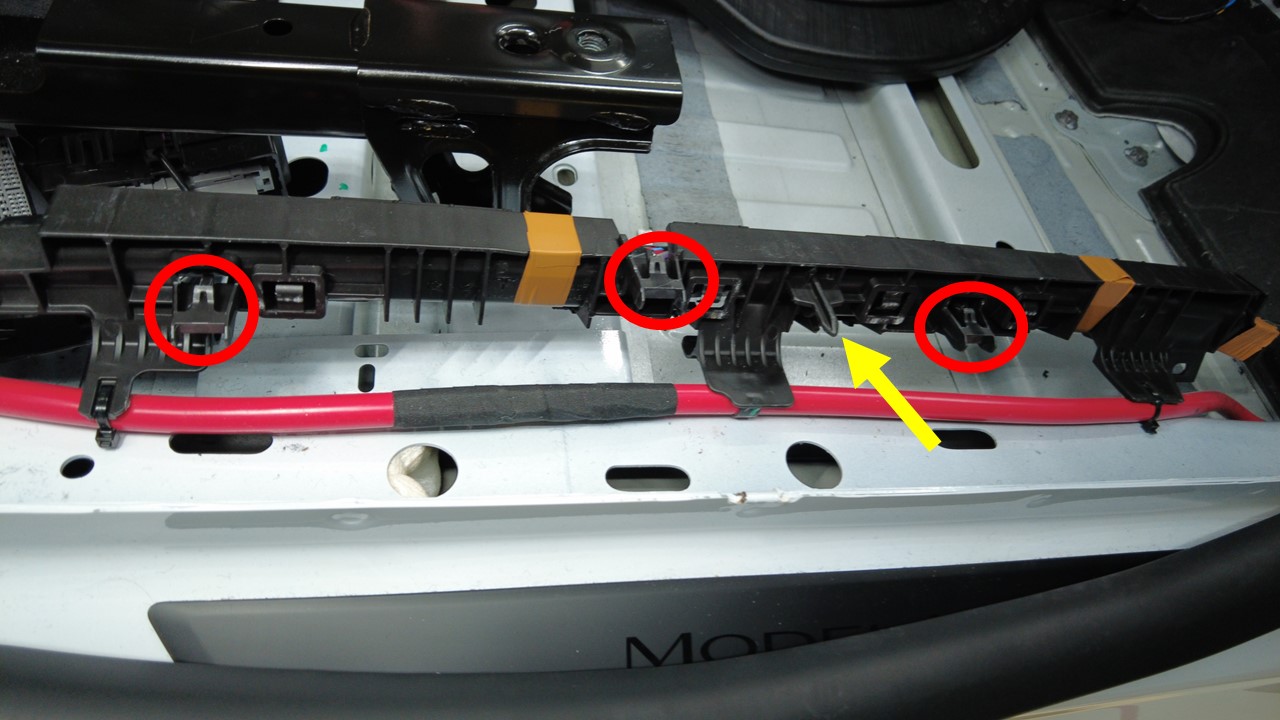

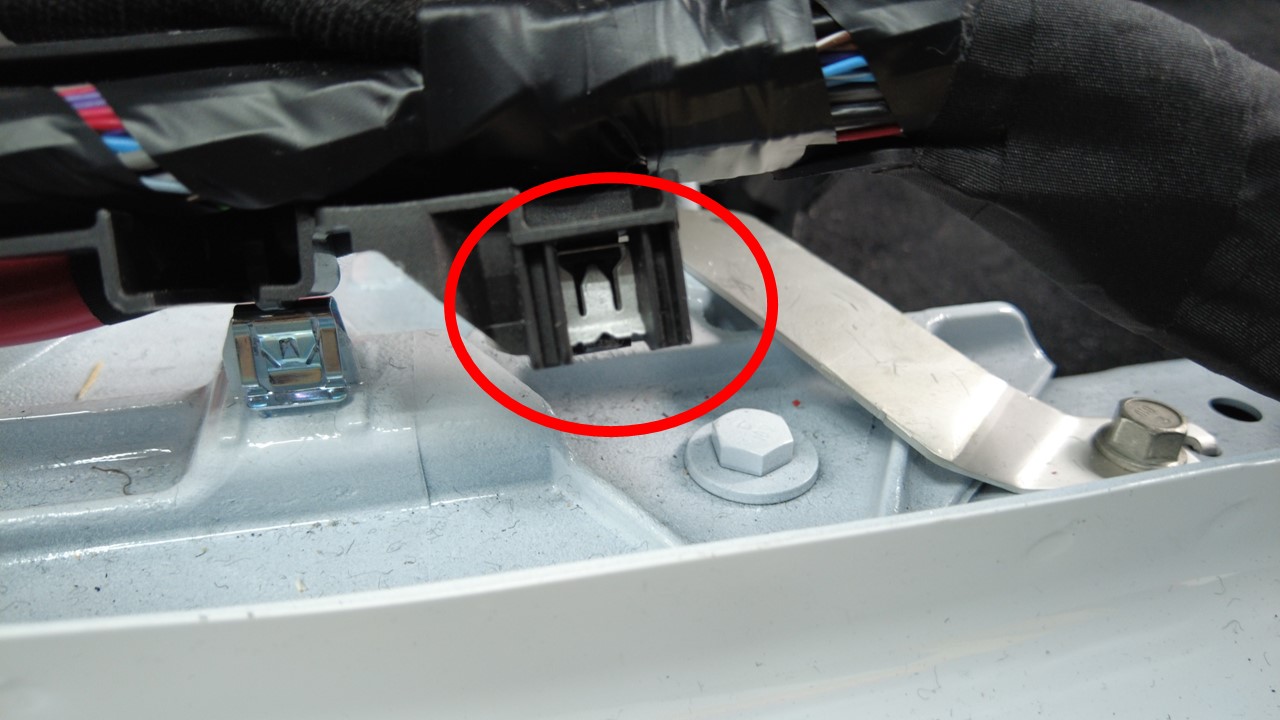

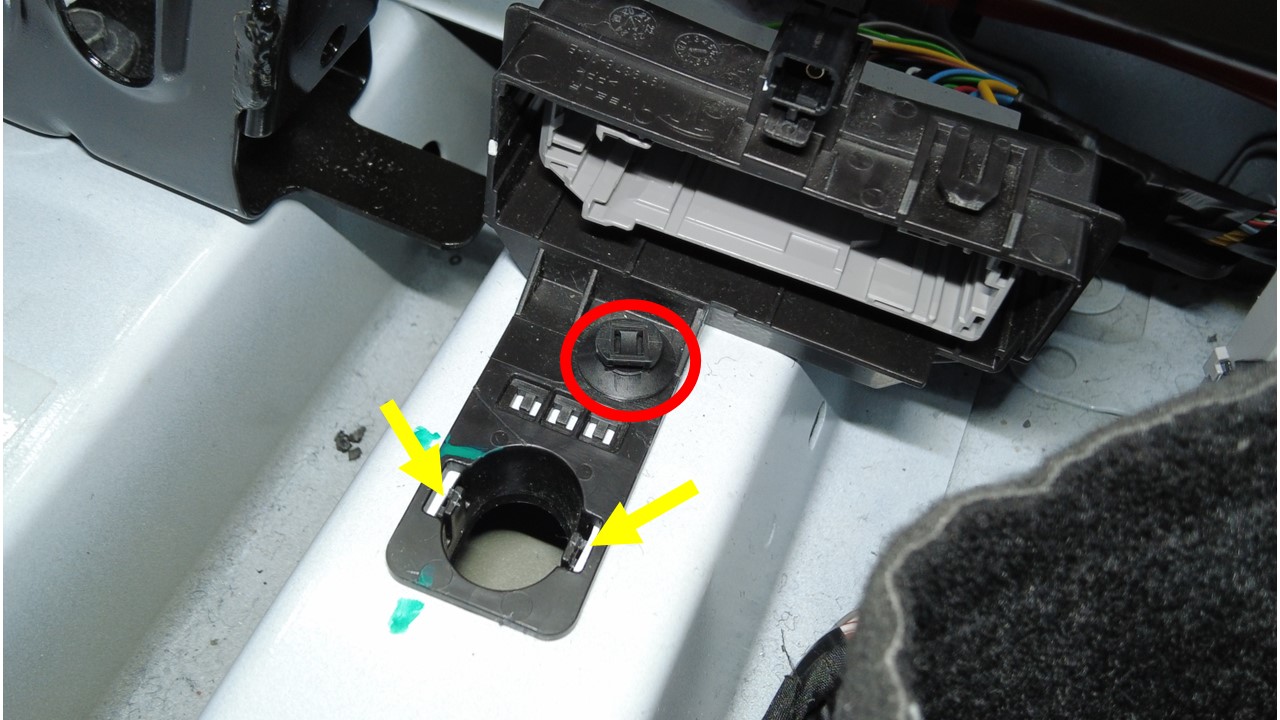

  33. 松开将右侧车身线束支架固定到右前座椅下方的卡子和锁片（2 个）。
  34. 拆下右侧 B 柱 A 段风管。请参阅 风管 - HVAC 段 - B 柱送风 - 左（Model Y L） ((拆卸和更换))。
  35. 松开将右侧车身线束固定到右侧 B 柱区域下方的夹子（6 个）。

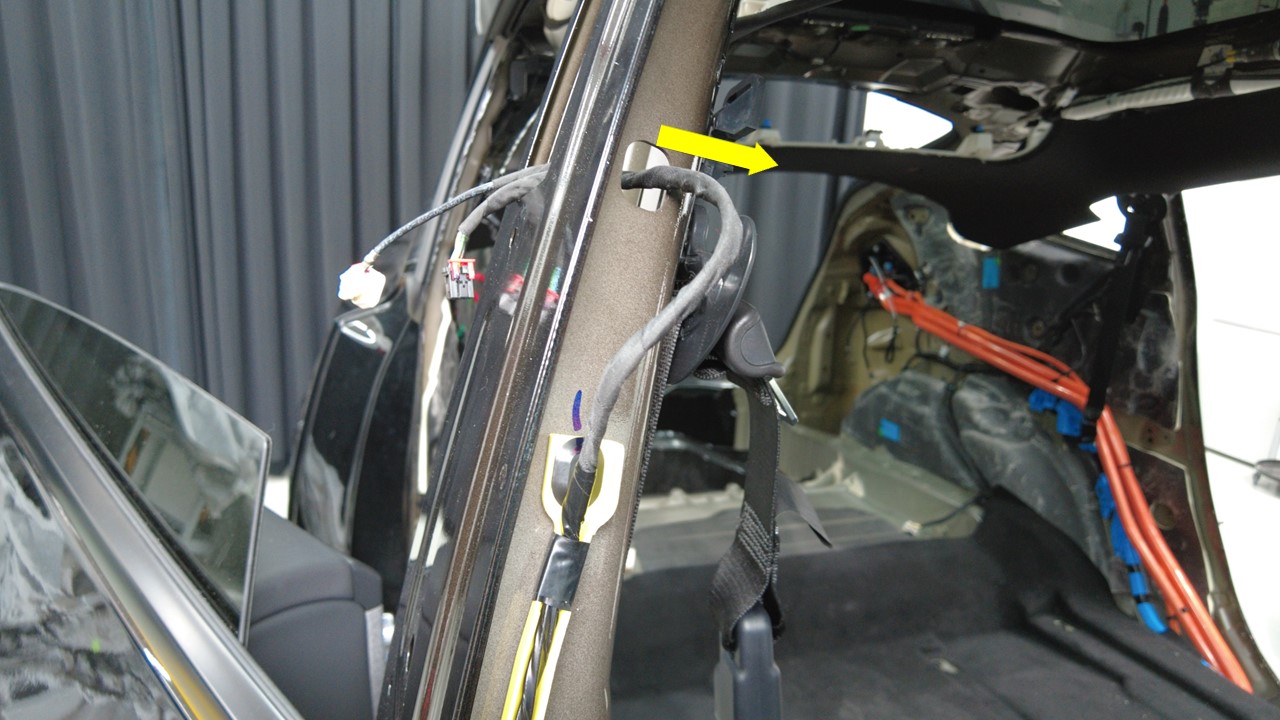

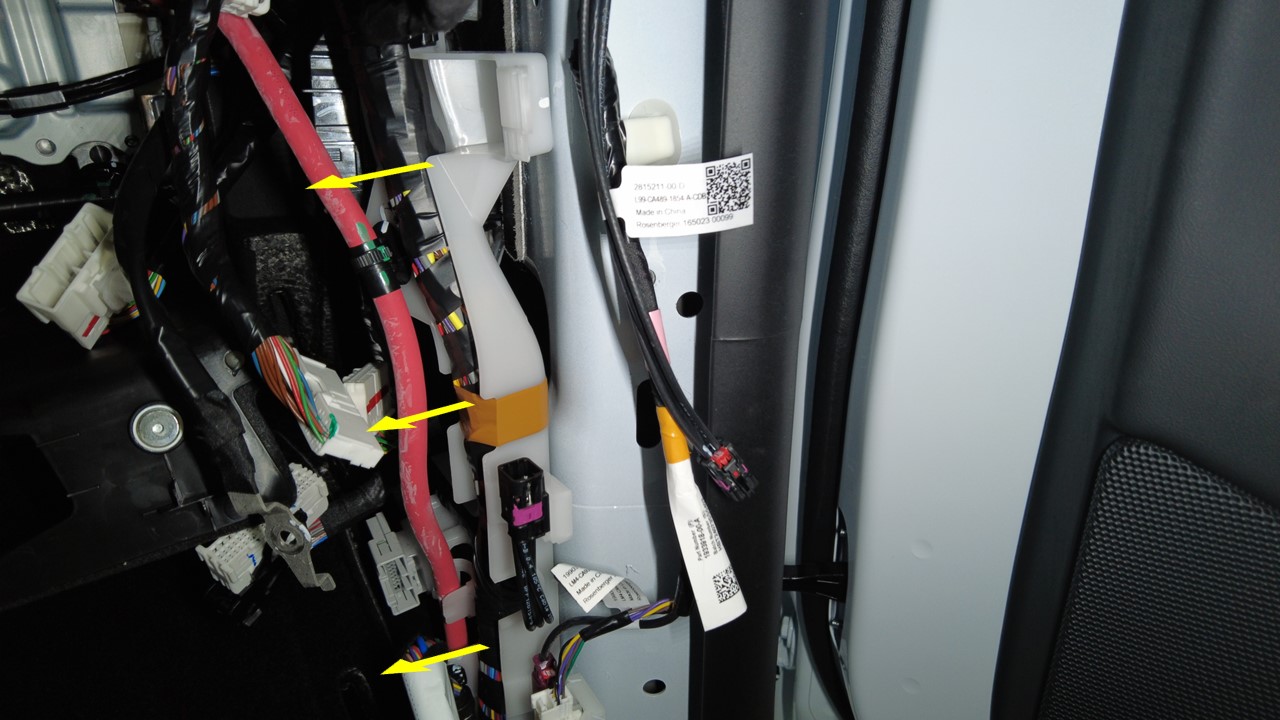

  36. 松开将右侧车身线束固定到右侧 B 柱区域的夹子（3 个），然后将线束拉动到驾驶室。

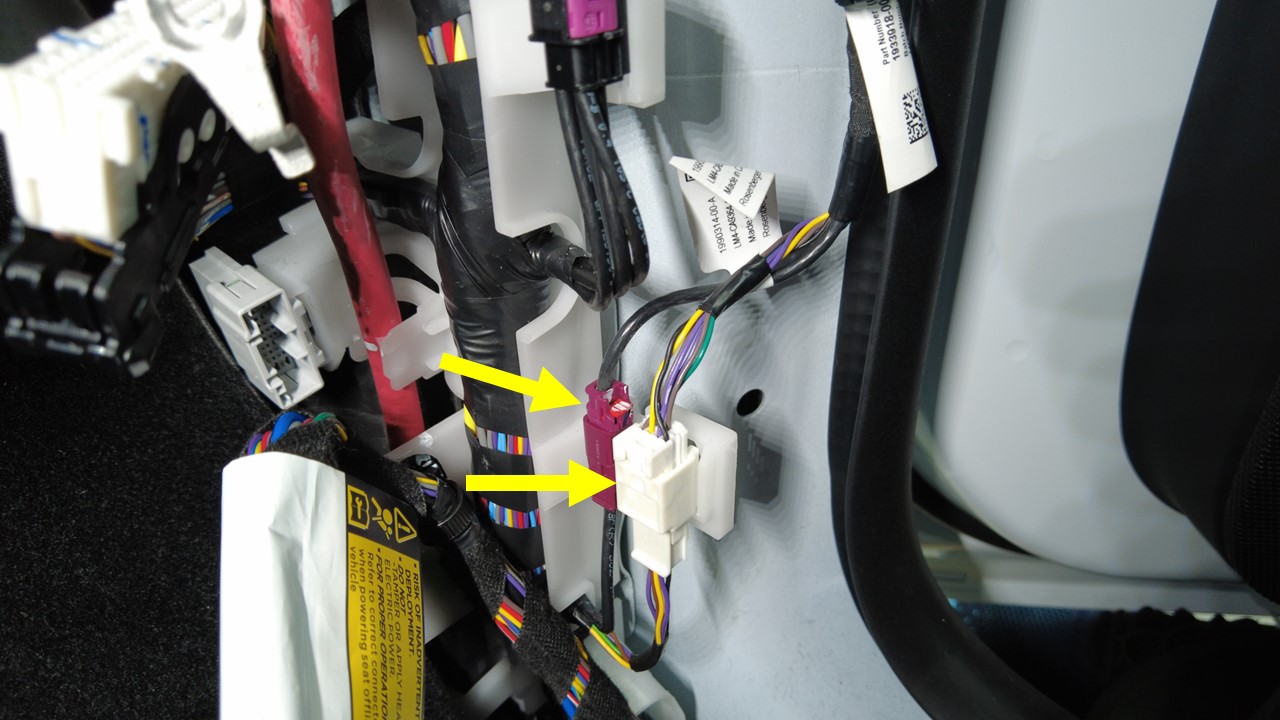

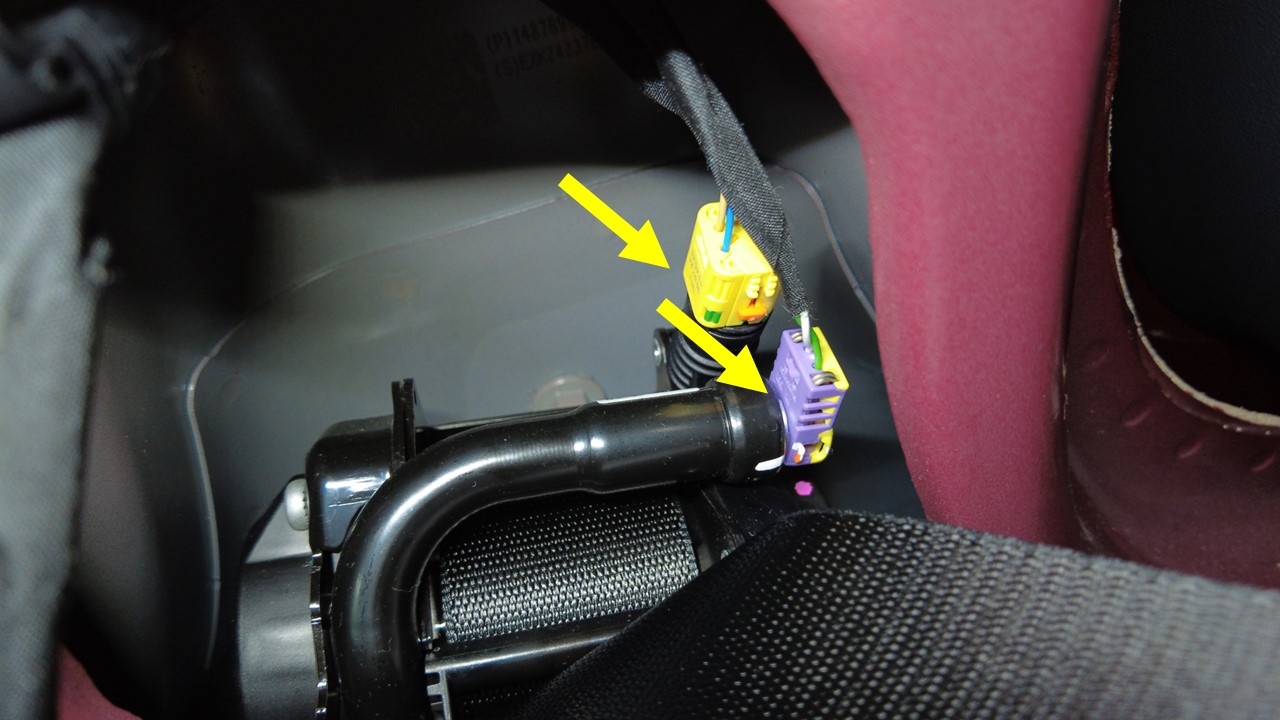

  37. 抬起橙色锁片（2 个）以松开并断开右前卷收器连接器（2 个）。

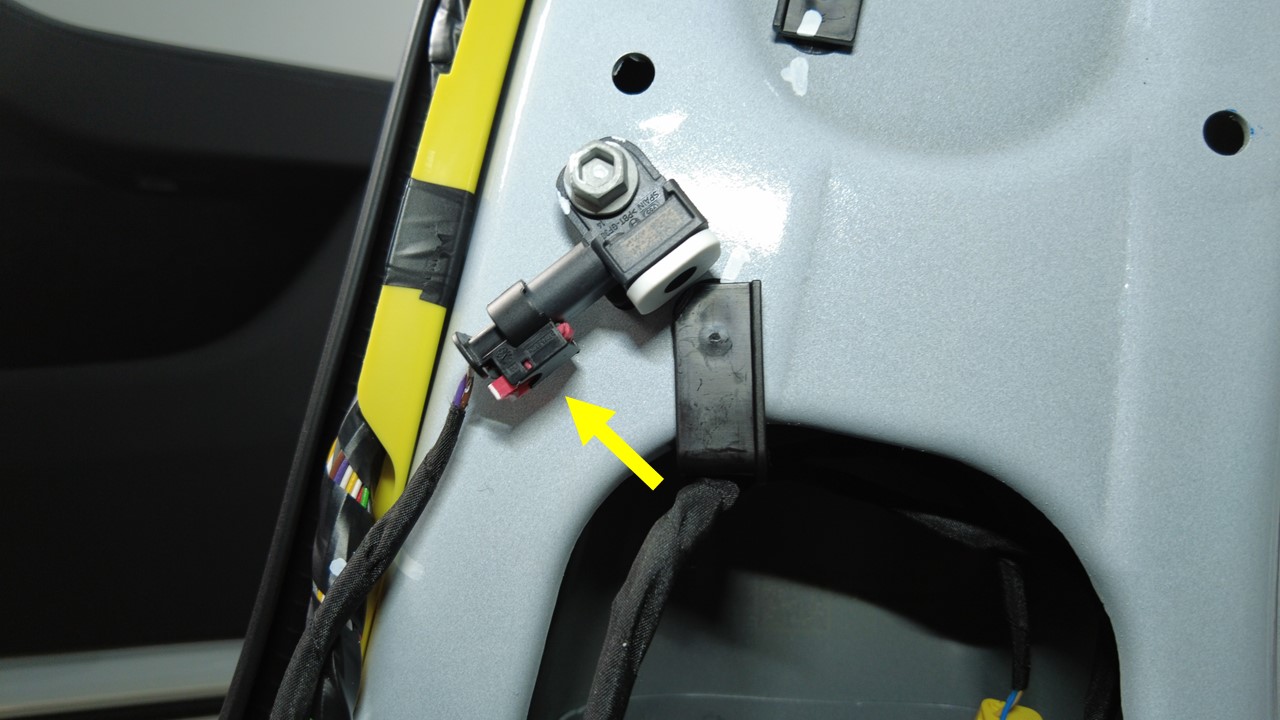

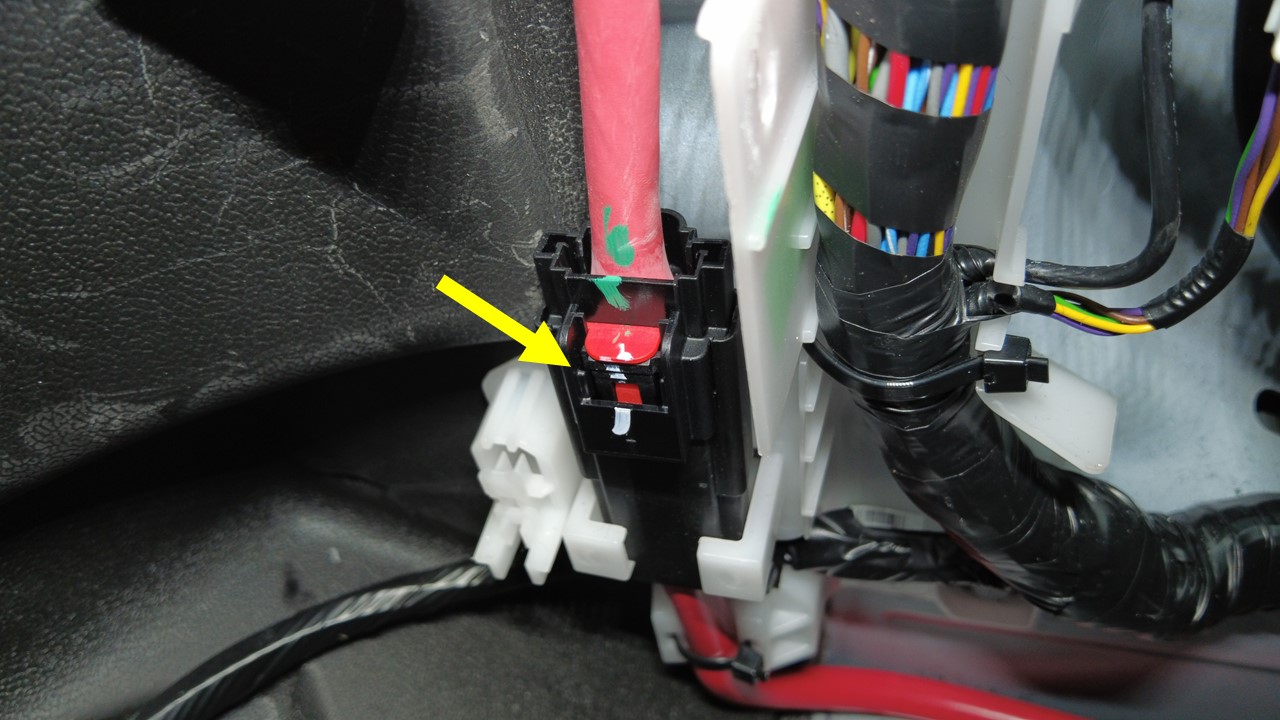

  38. 拉动红色锁片以解锁右侧 B 柱加速度计传感器连接器锁，然后再次拉动以松开连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿向下按压红色锁片。

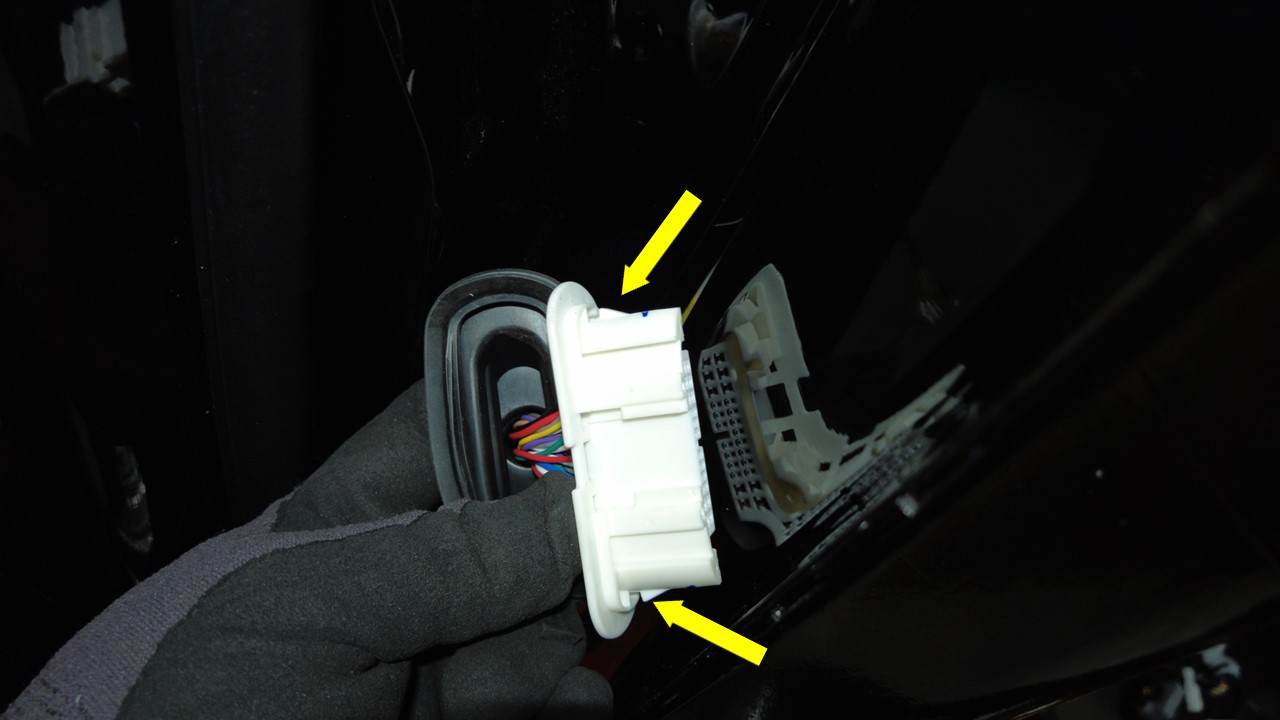

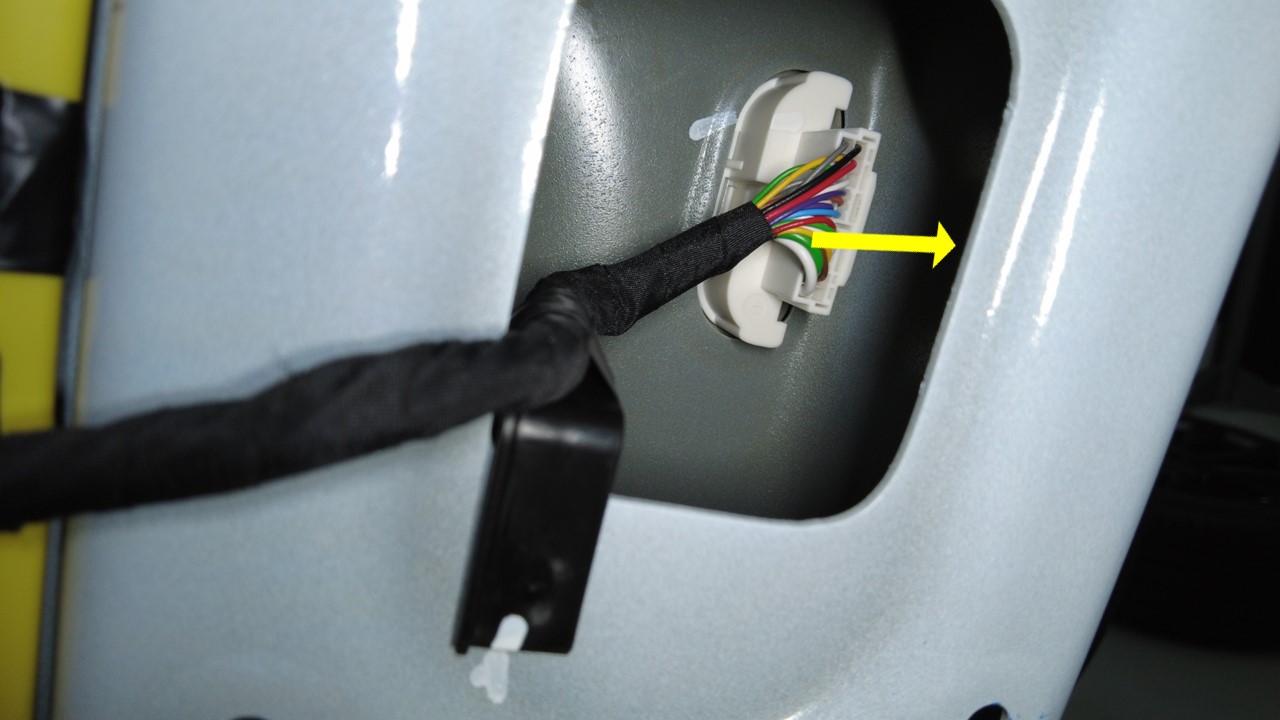

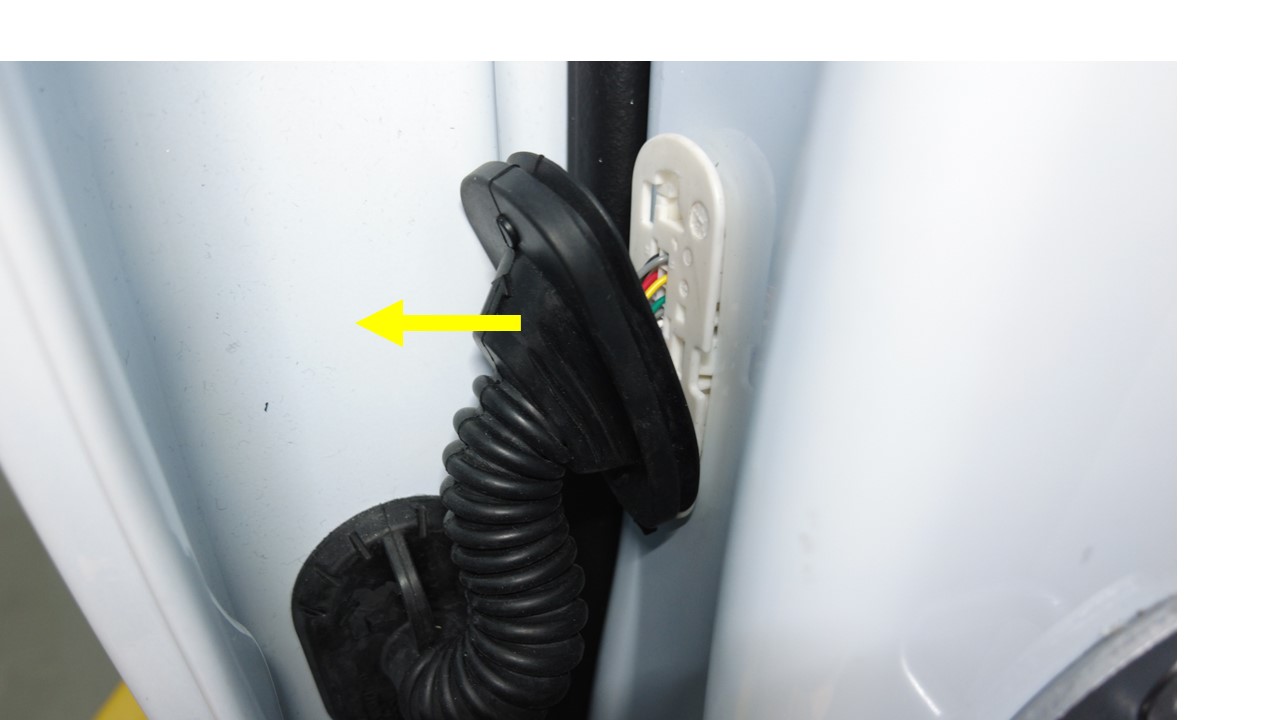

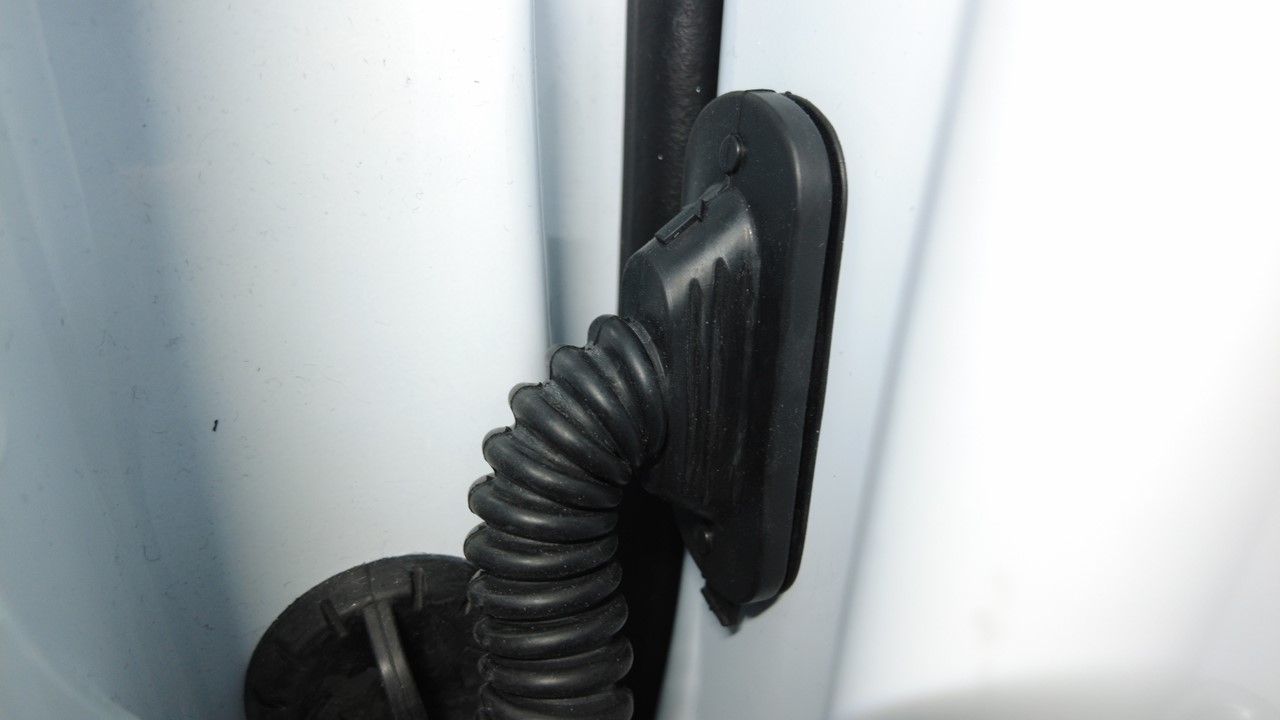

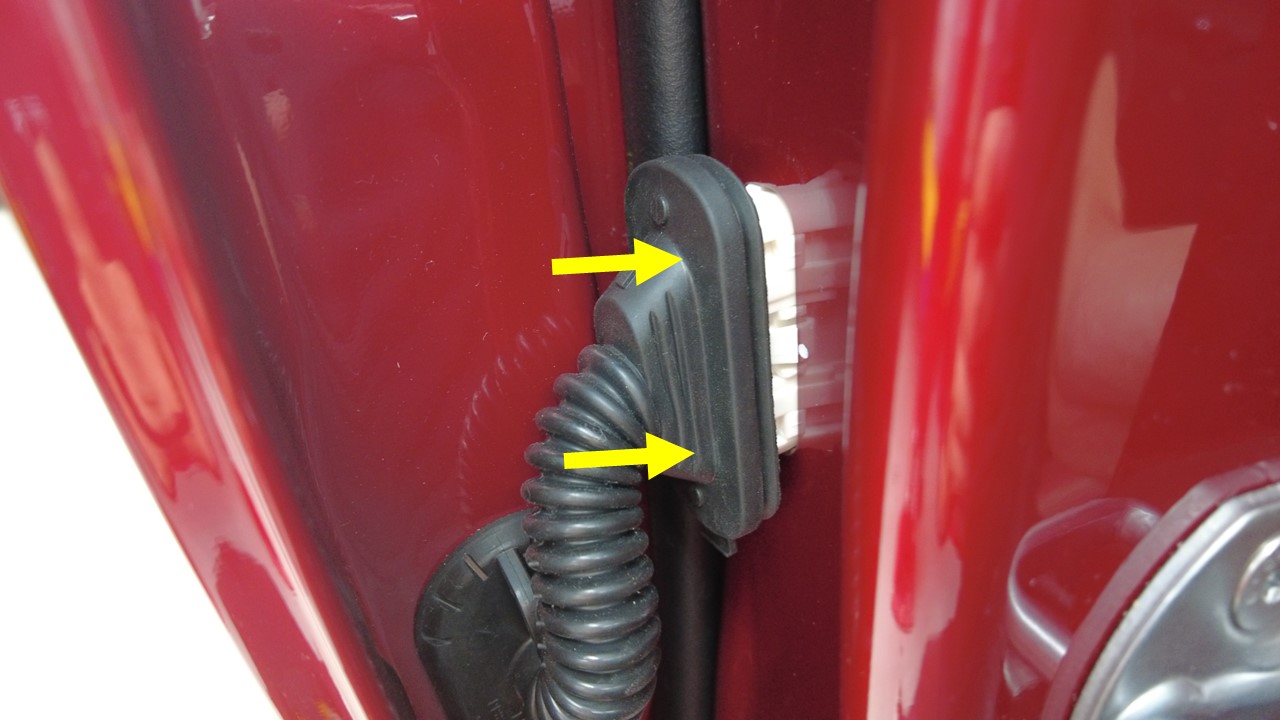

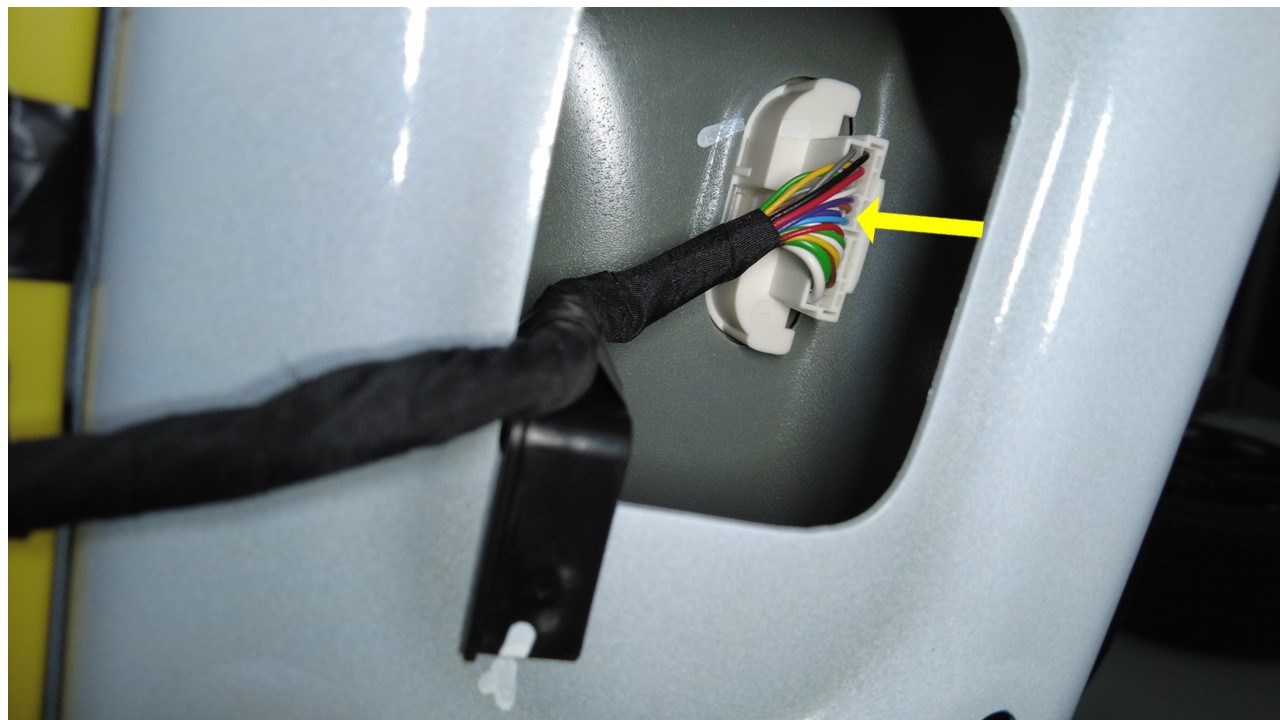

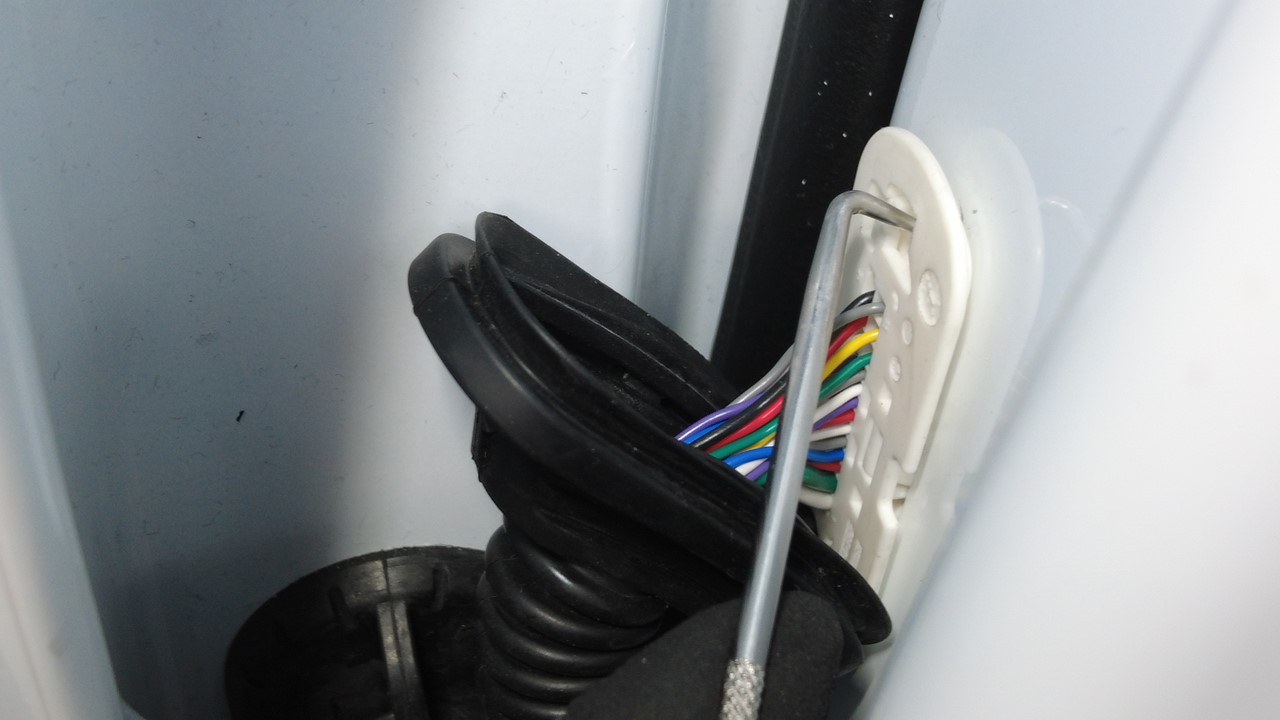

  39. 撬动索环顶部和底部以松开索环连接器，同时将连接器拉离 B 柱，从而拆下右后车门线束。

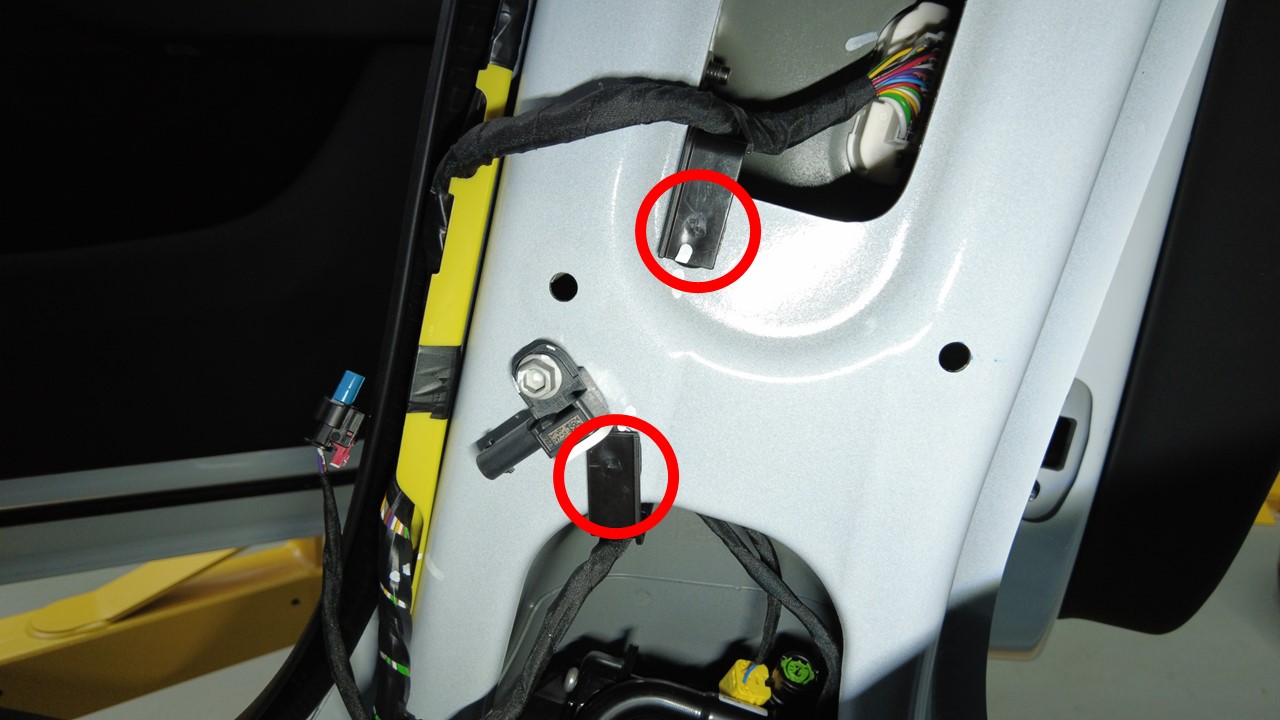

  40. 松开 B 柱外侧的夹子（3 个），然后将右后车门线束连接器从 B 柱区域拆下。

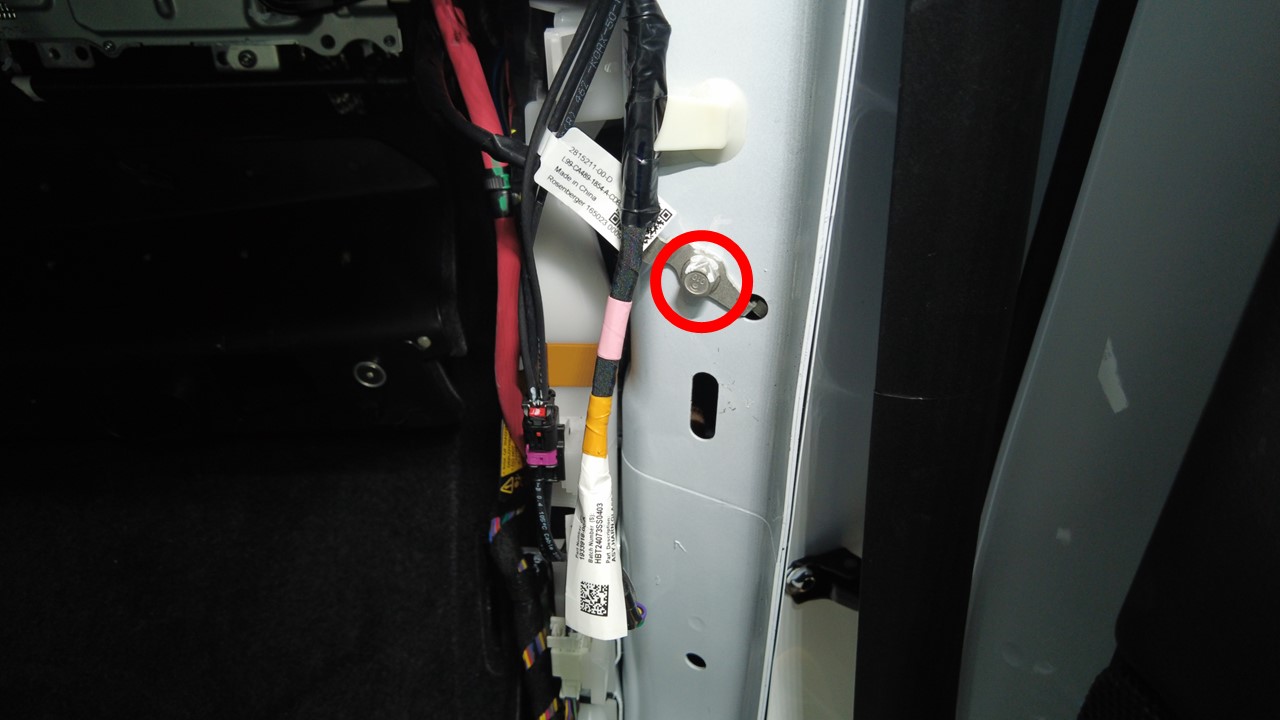

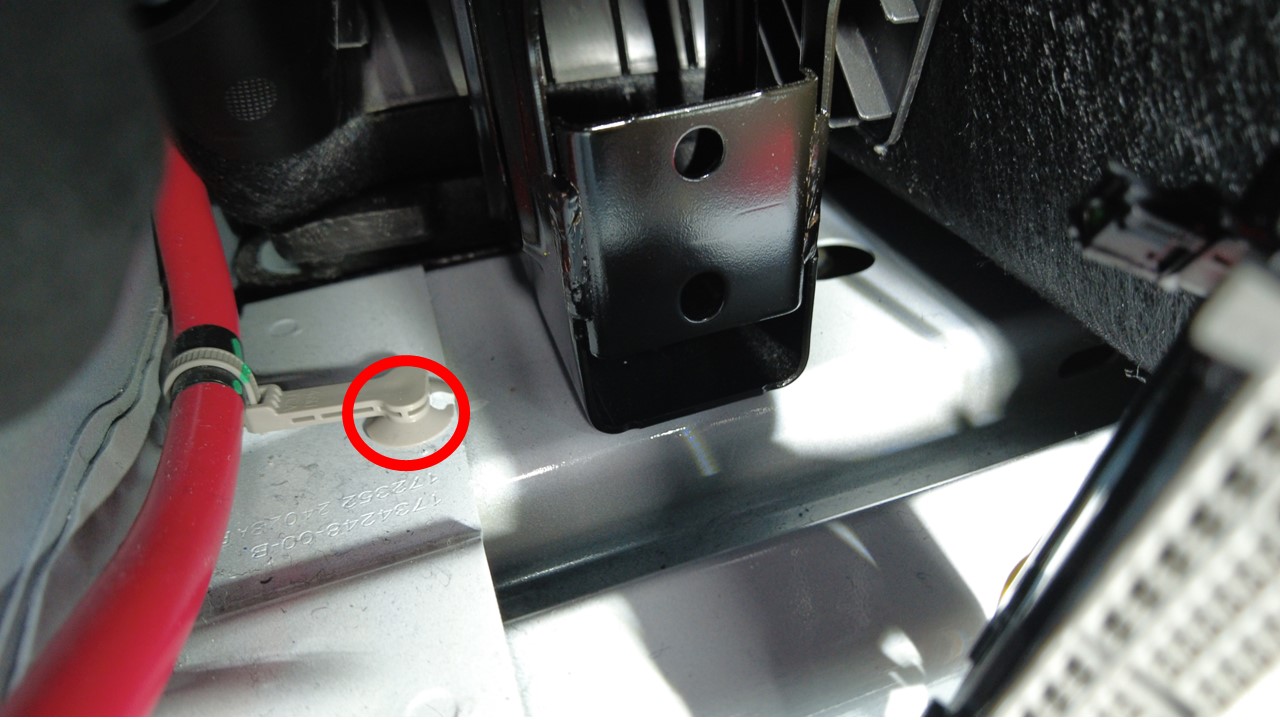

  41. 拆下将右侧车身线束接地带固定到右后门槛区域的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒扳手

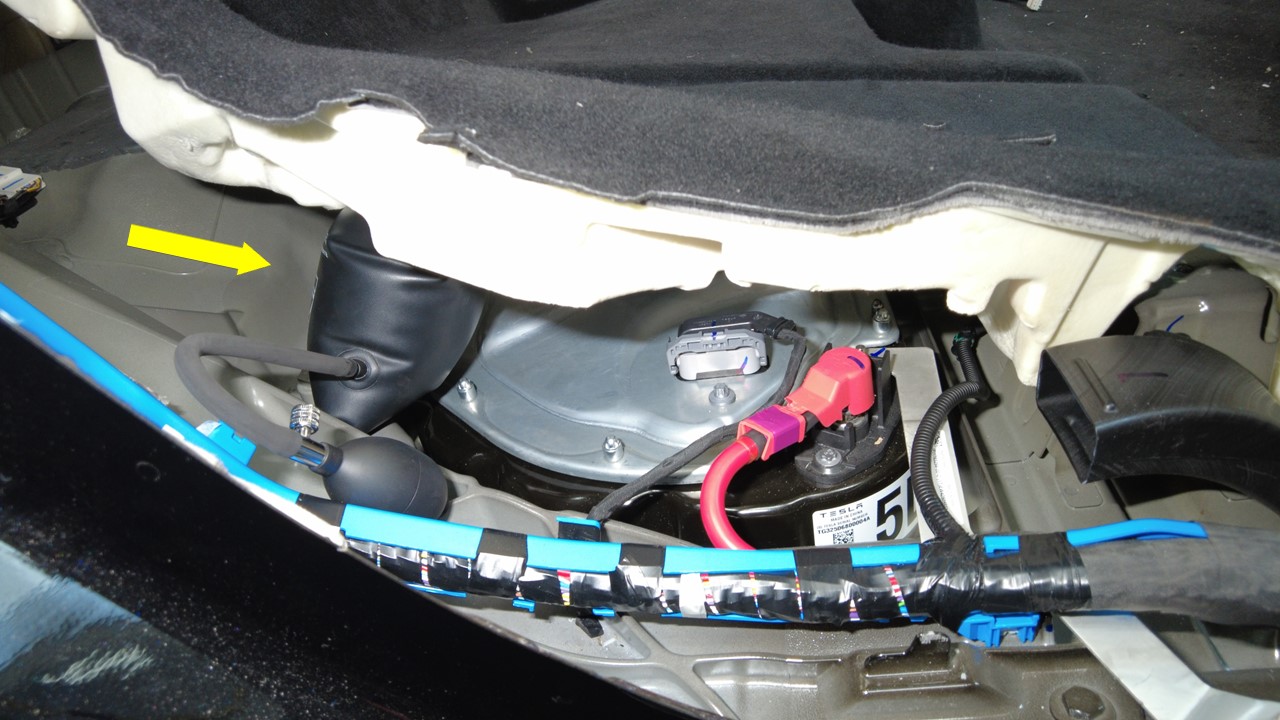

  42. 使用可充气袋撑起驾驶室右后地毯。

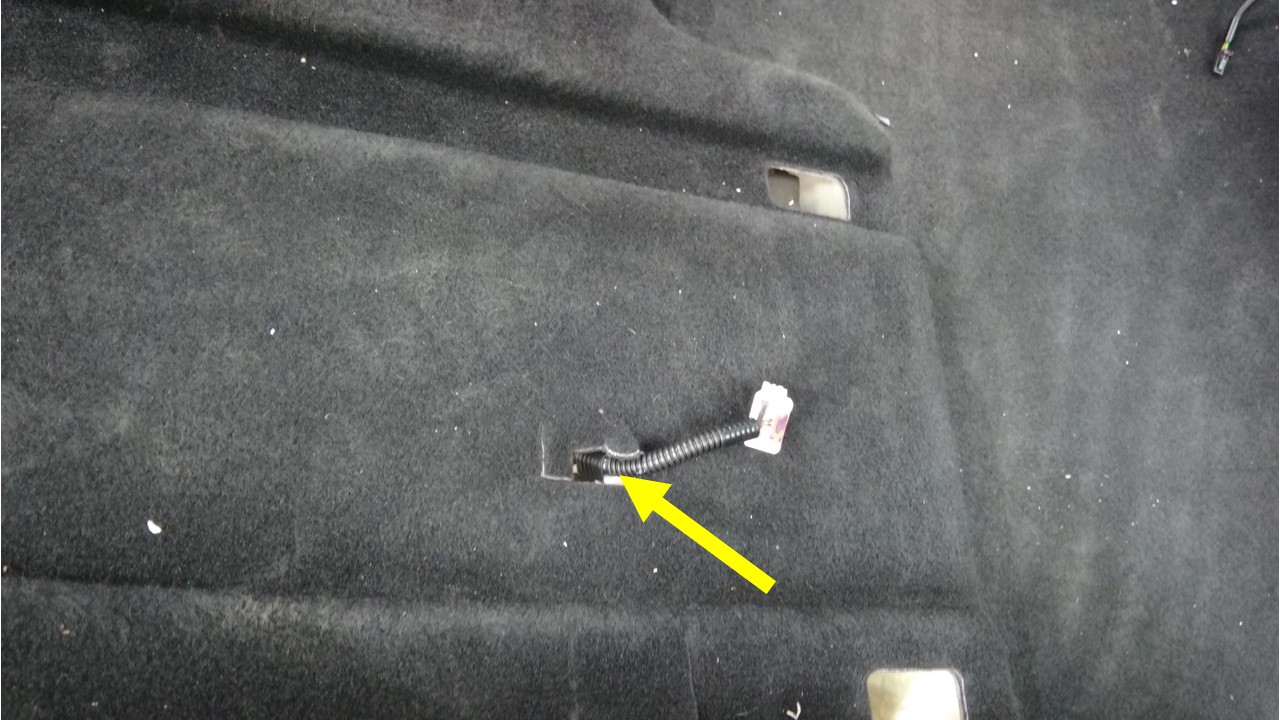

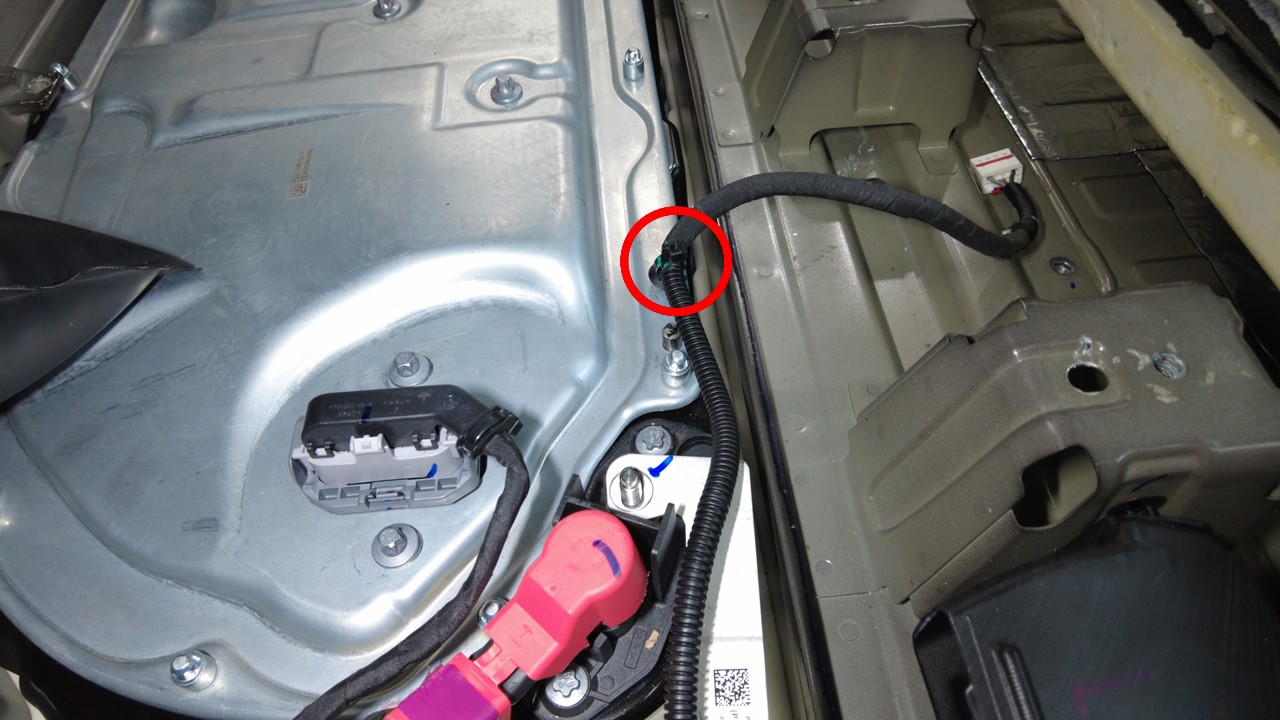

  43. 松开将第二排右侧座椅线束固定到高压电池仓的夹子。
    Informational PurposesAn informational icon, calling your attention
    注
    确保将第二排座椅线束穿过地毯。

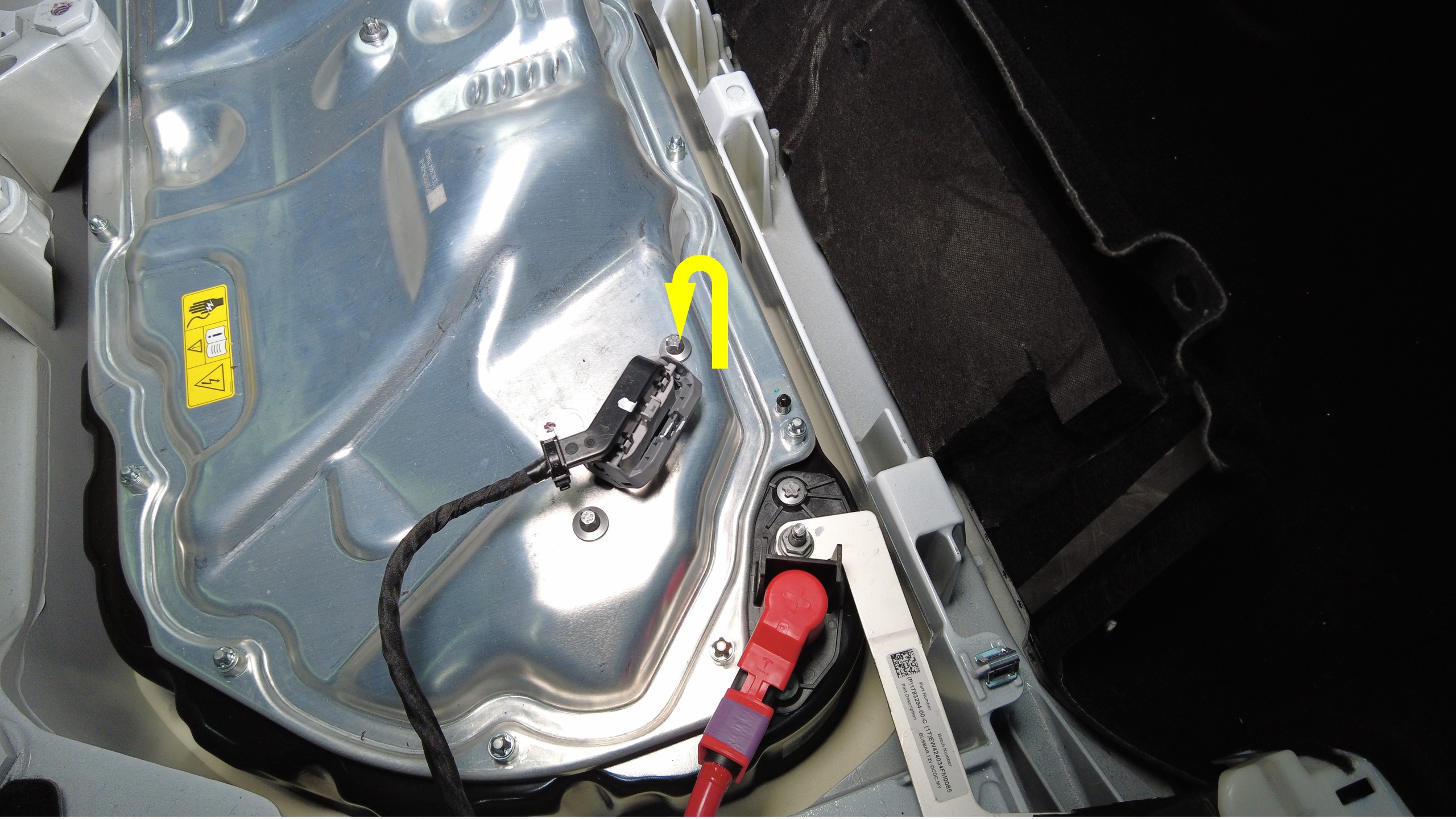

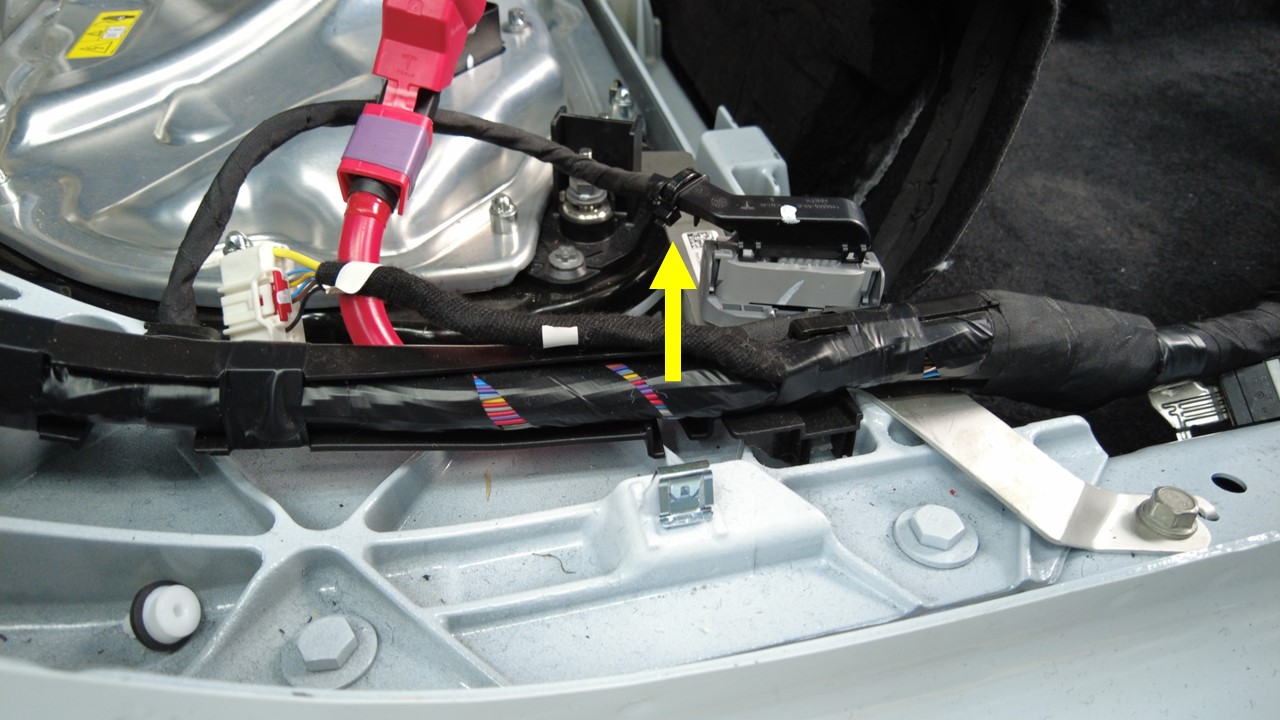

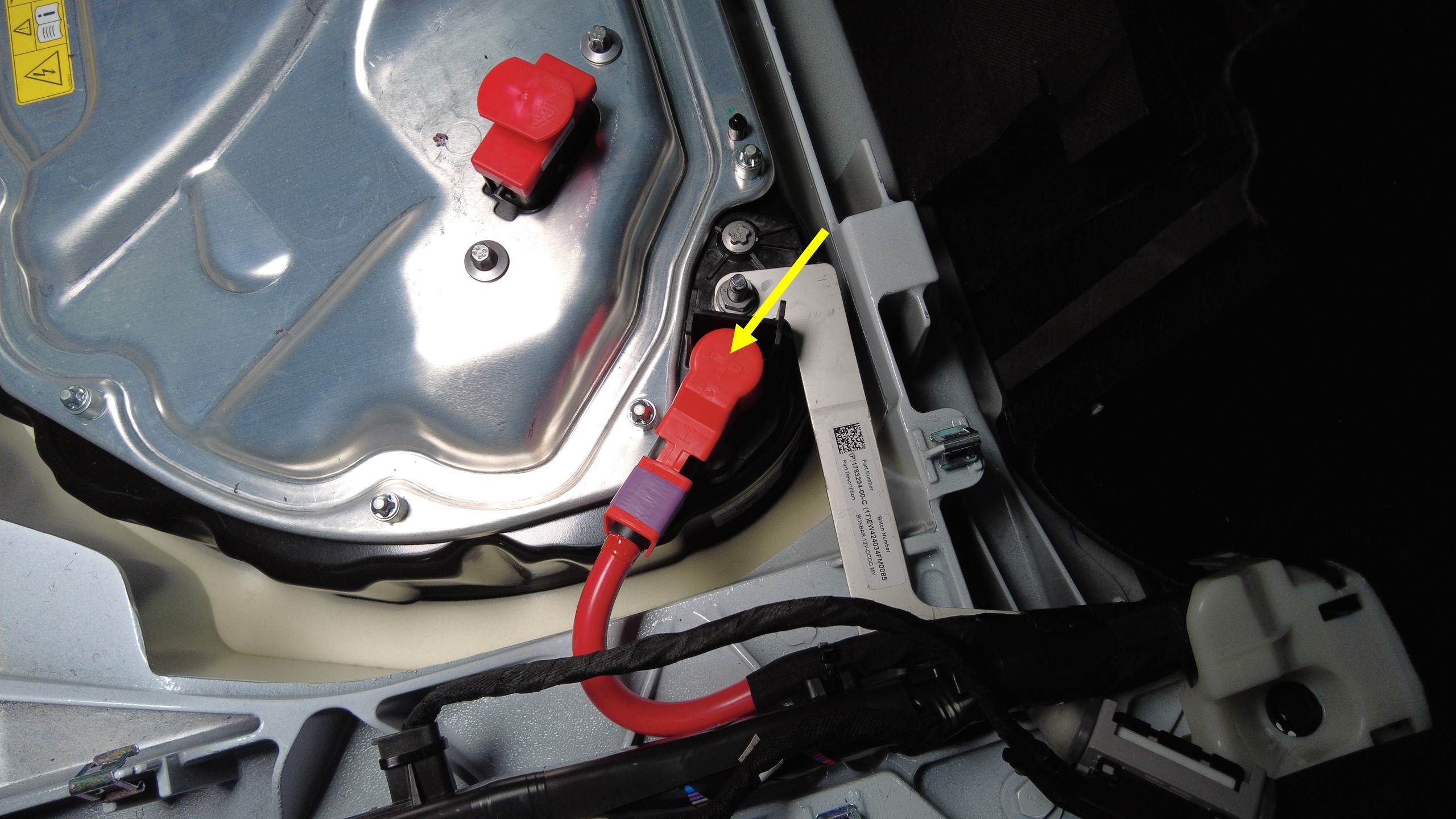

  44. 松开锁片并下压把手以断开高压控制器逻辑连接器，然后安装逻辑盖。

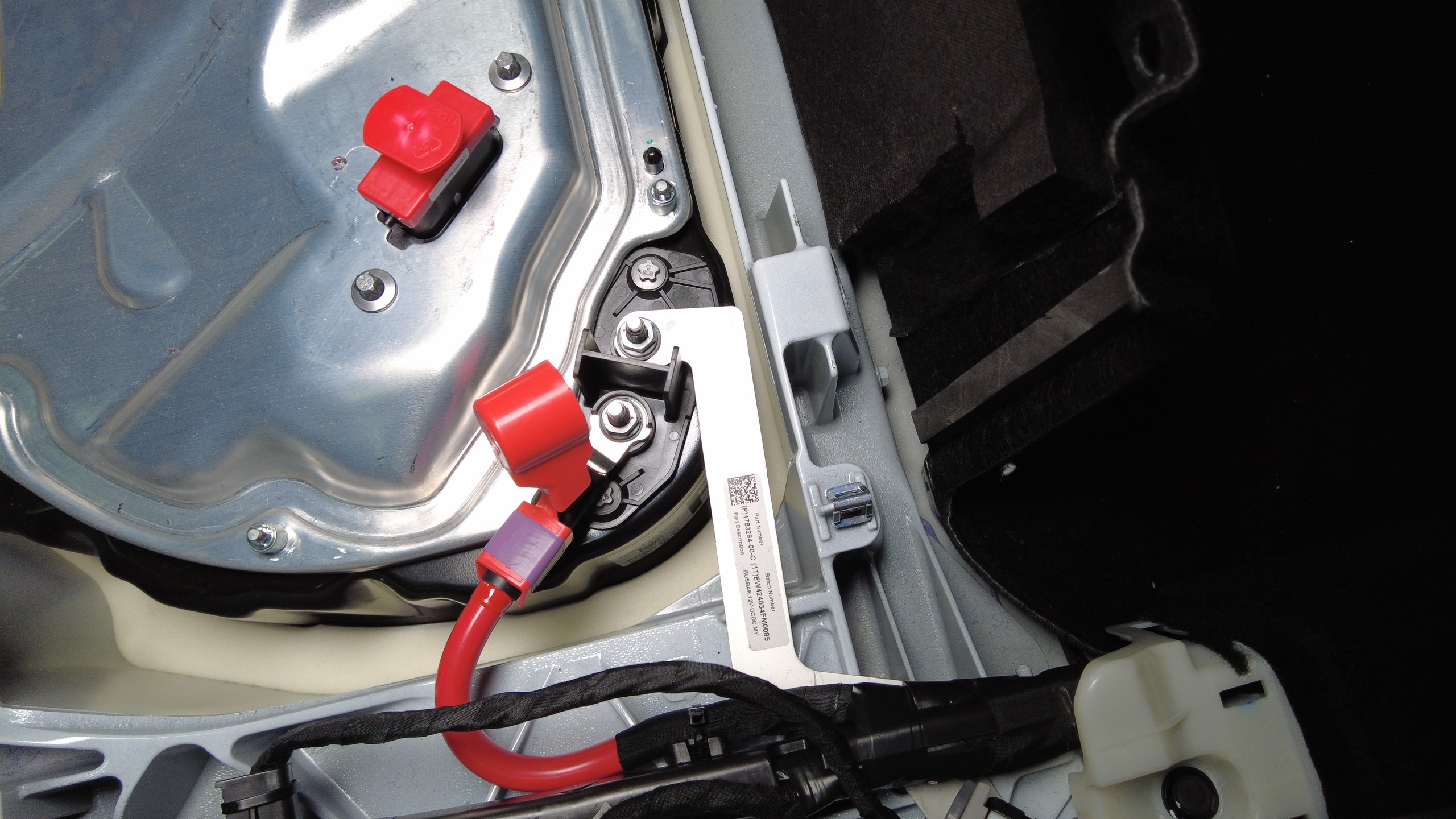

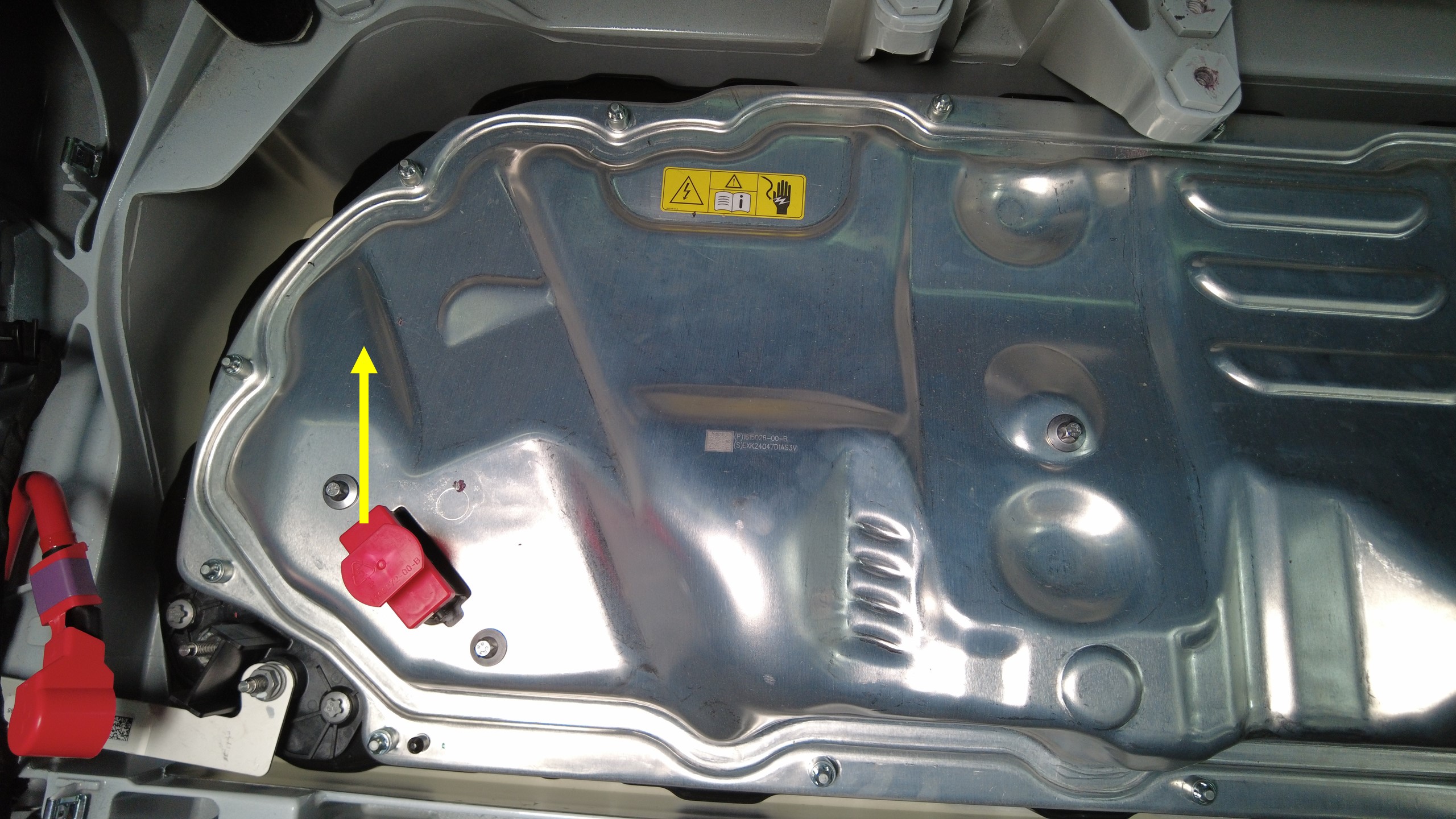

  45. 将正极低压输出盖从功率转换系统线缆上松开。
  46. 拆下并弃用将功率转换系统线缆固定到低压直通件输出的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米深套筒

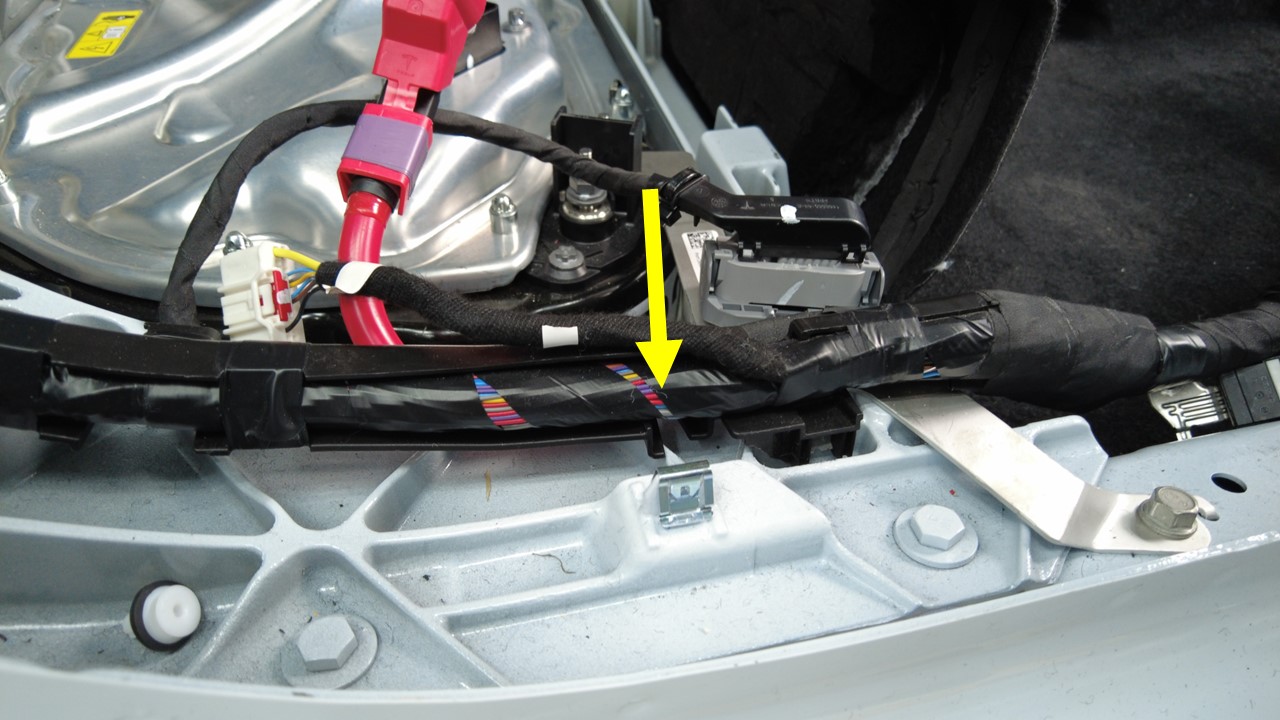

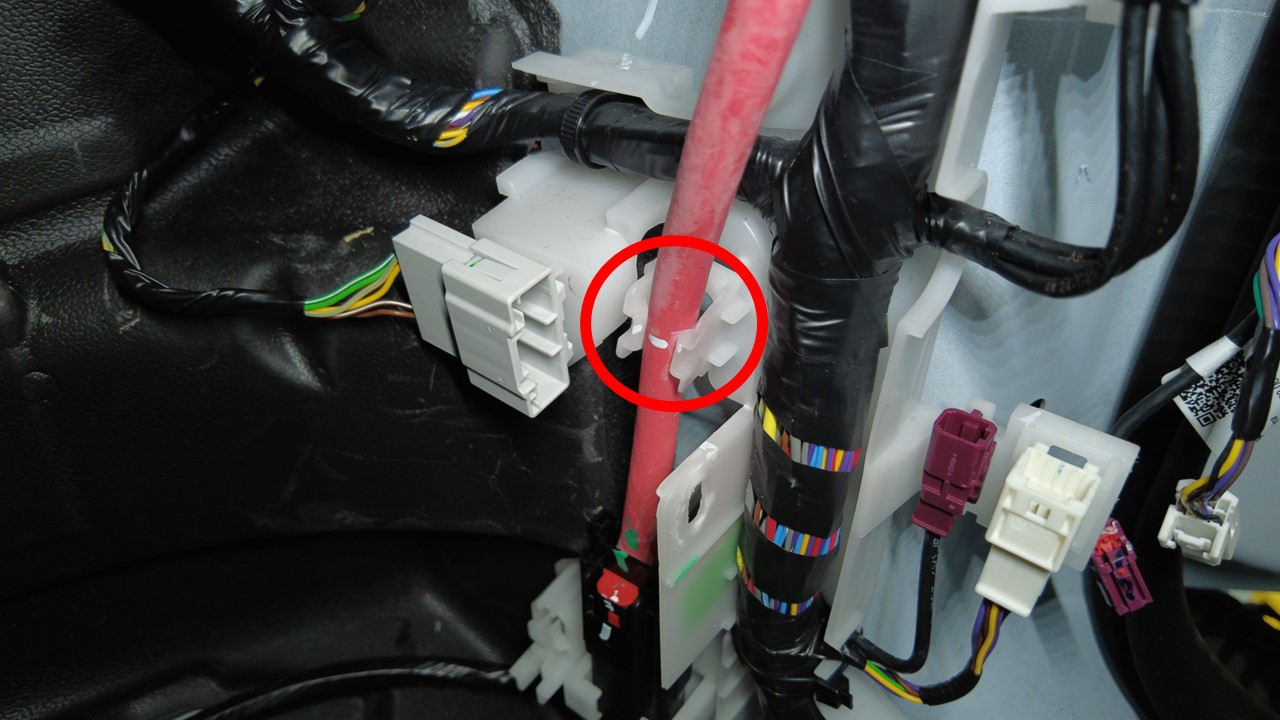

  47. 松开将右侧车身线束固定到右后车身的夹子。
  48. 松开将右侧车身线束固定到后车身的夹子（2 个），然后将线束置于一旁。

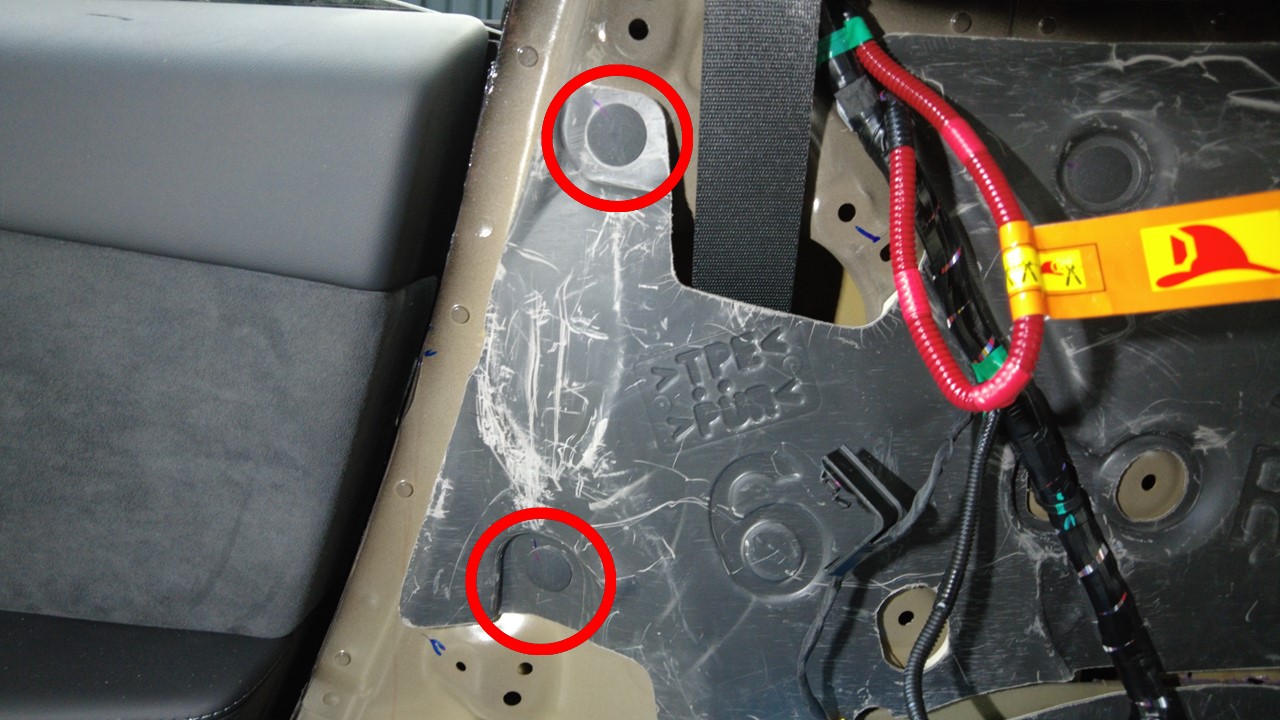

  49. 部分松开将右后围板 NVH 部件固定到车身的卡子（2 个）。

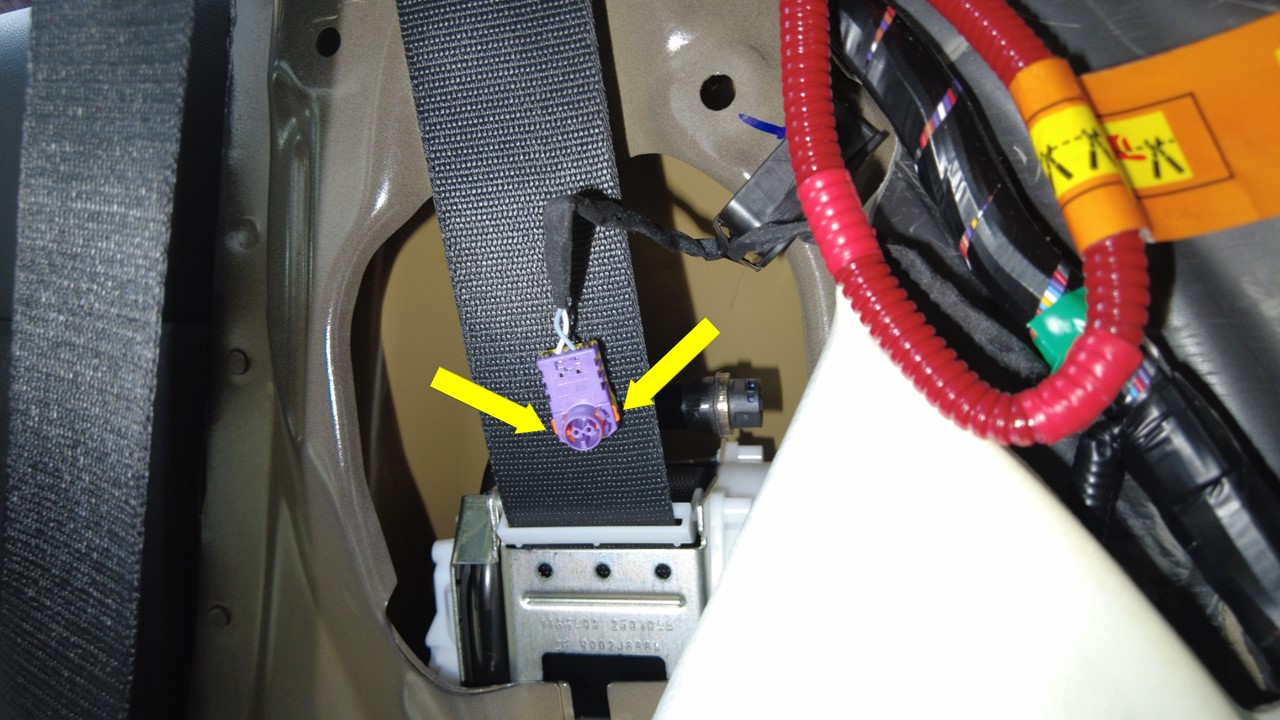

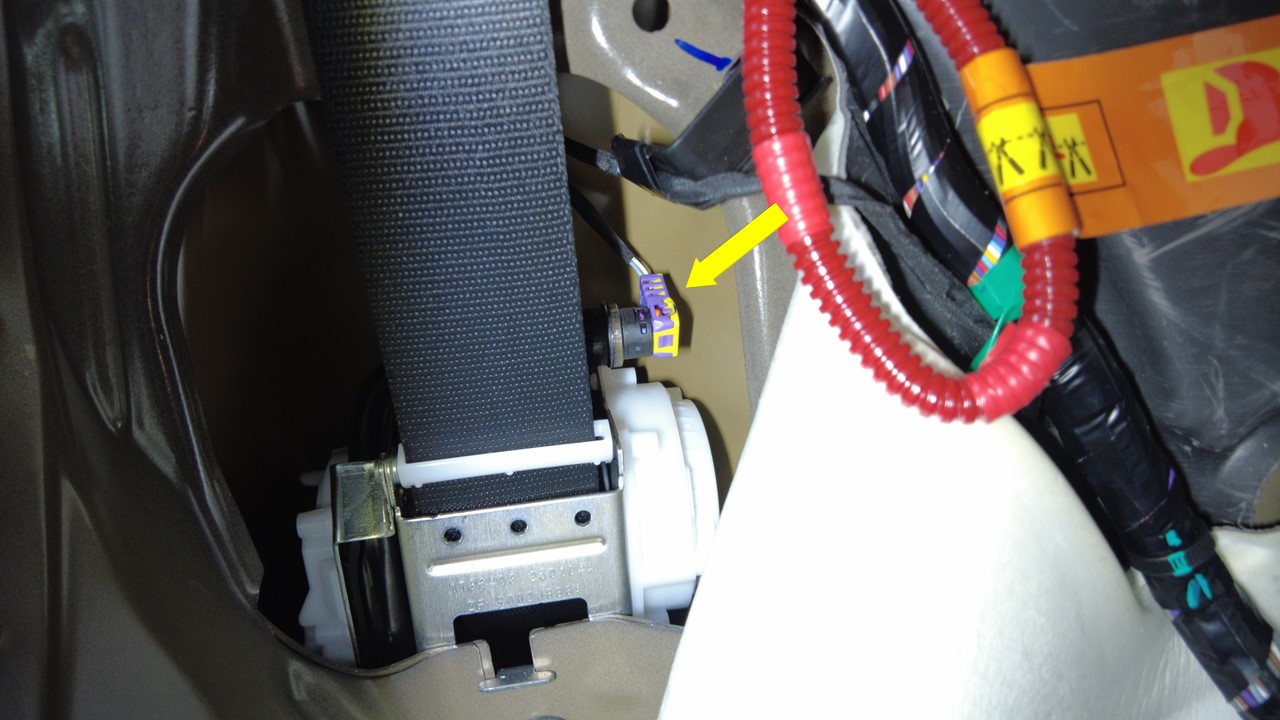

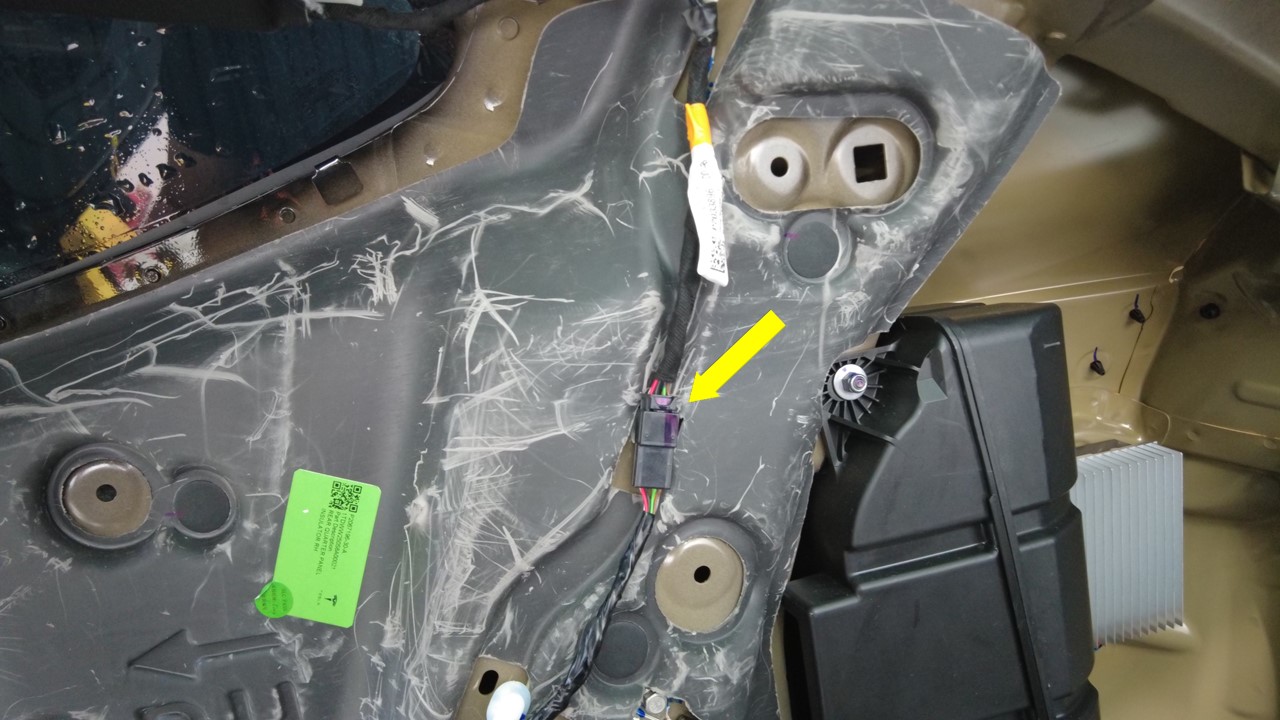

  50. 抬起橙色锁片以松开并断开第二排右侧卷收器连接器。
  51. 拆下后部顶篷。请参阅 后车顶篷（Model Y L） ((拆卸和更换))。
  52. 拆下远程信息处理控制单元 (TCU)。请参阅 远程信息处理控制单元 (TCU) ((拆卸和安装))。
  53. 拆下右侧 C 柱气囊斜面。请参阅 斜面 - 气囊 - C 柱 - LH（六座）（拆卸和更换）。

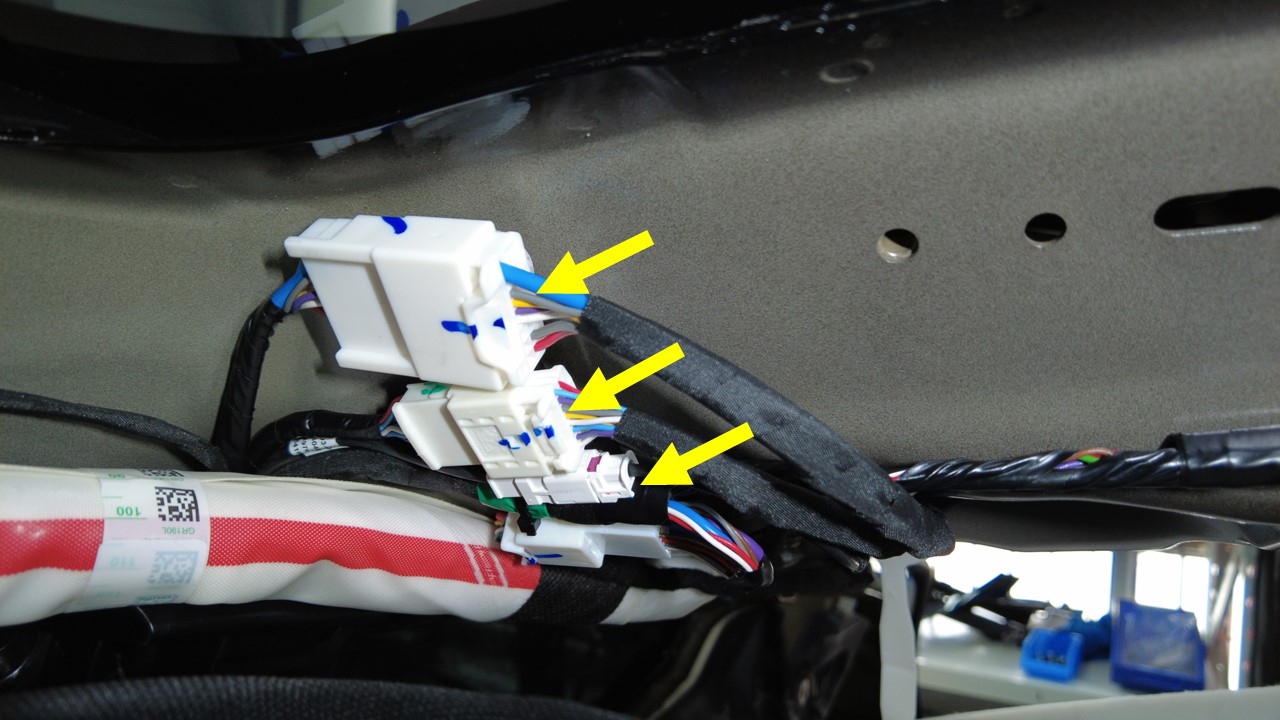

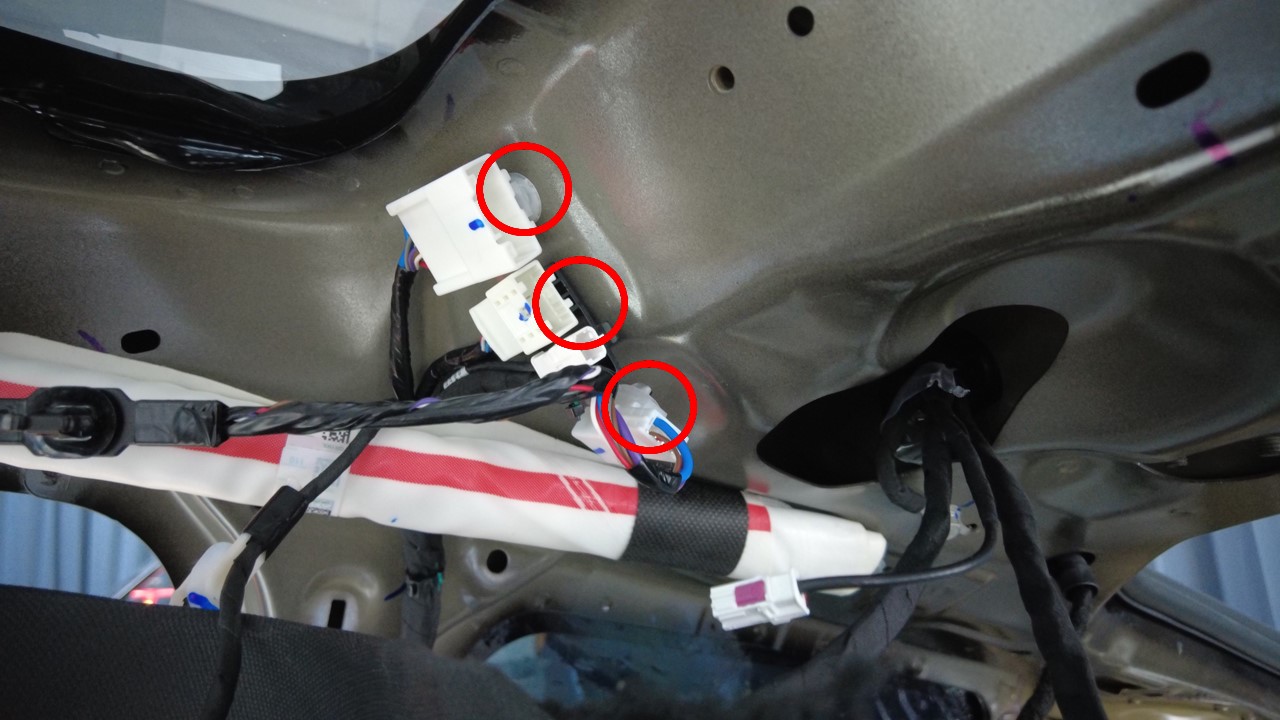

  54. 从右侧车身线束上断开掀背尾门线束连接器（3 个）。
  55. 断开右侧电动支柱连接器。

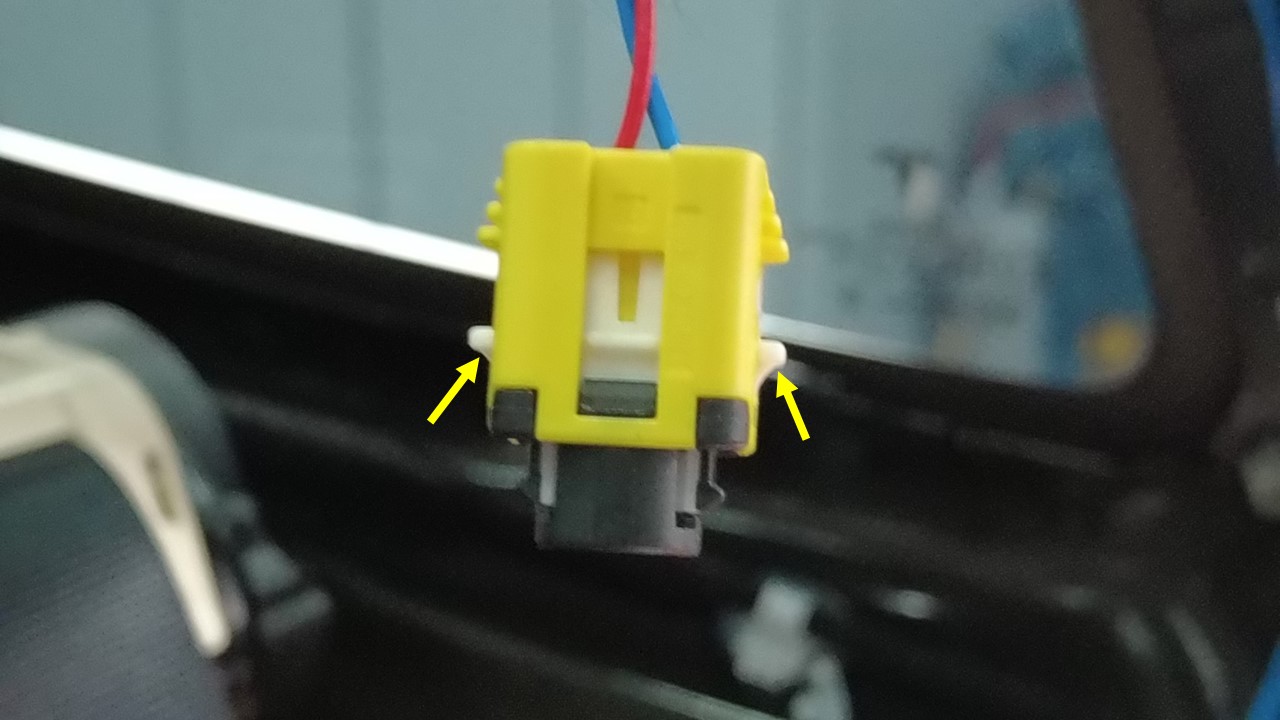

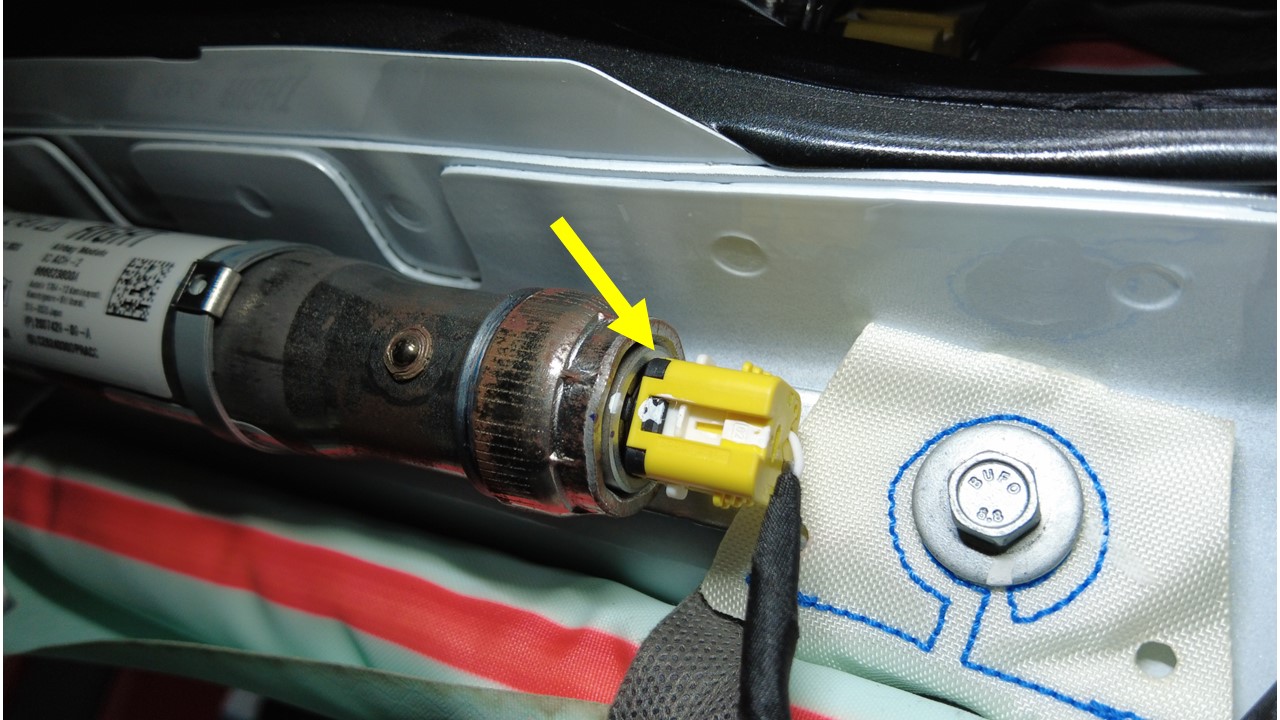

  56. 抬起白色锁片（2 个）以松开并断开右侧帘式气囊连接器。

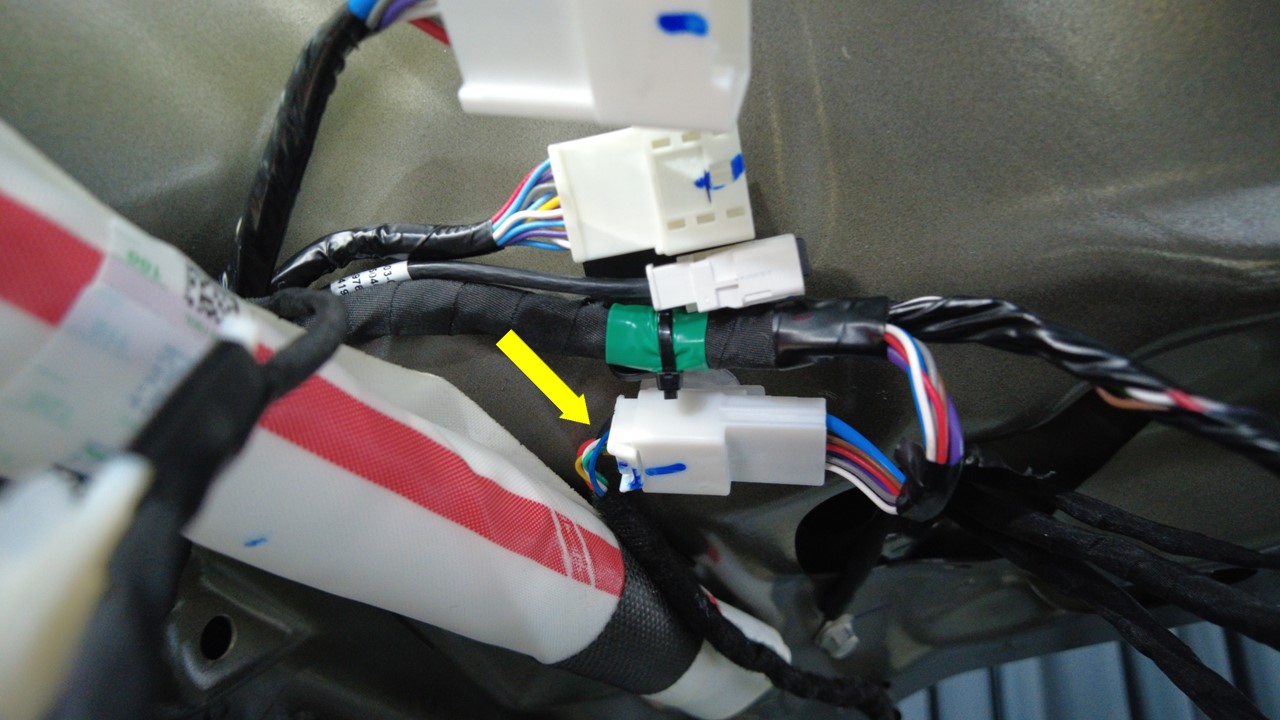

  57. 将右后线束连接器从顶篷上断开。

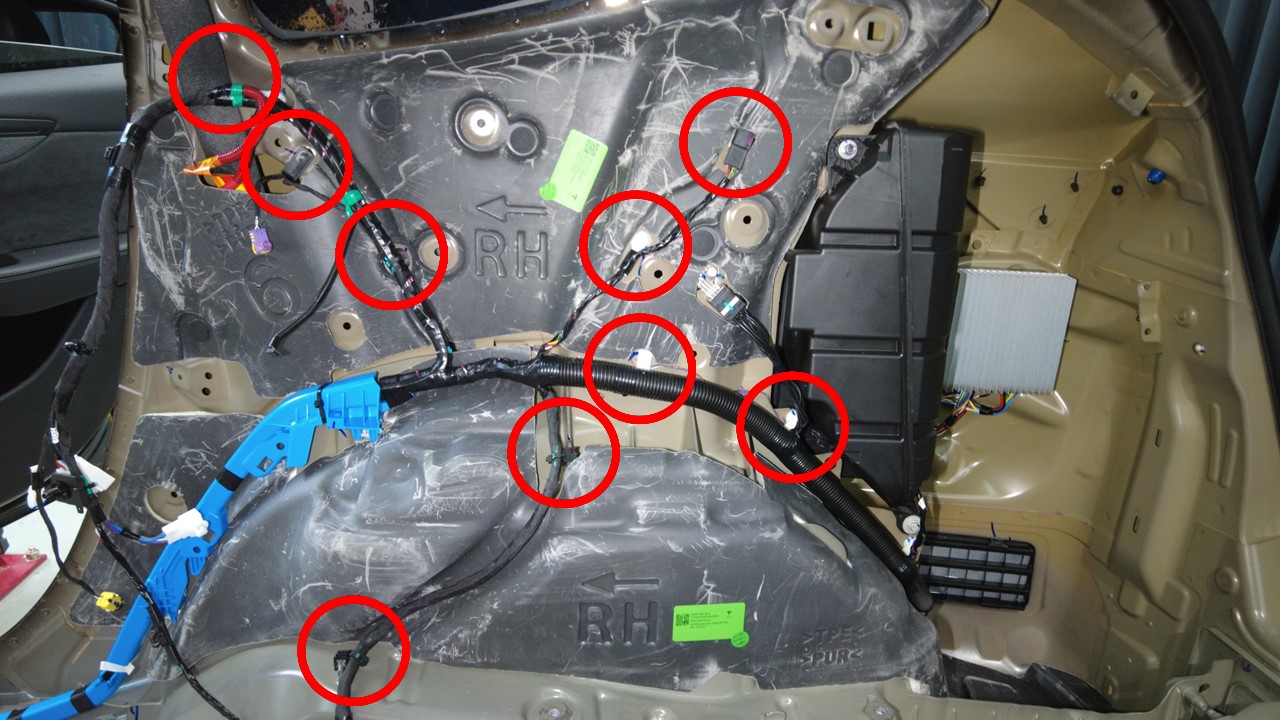

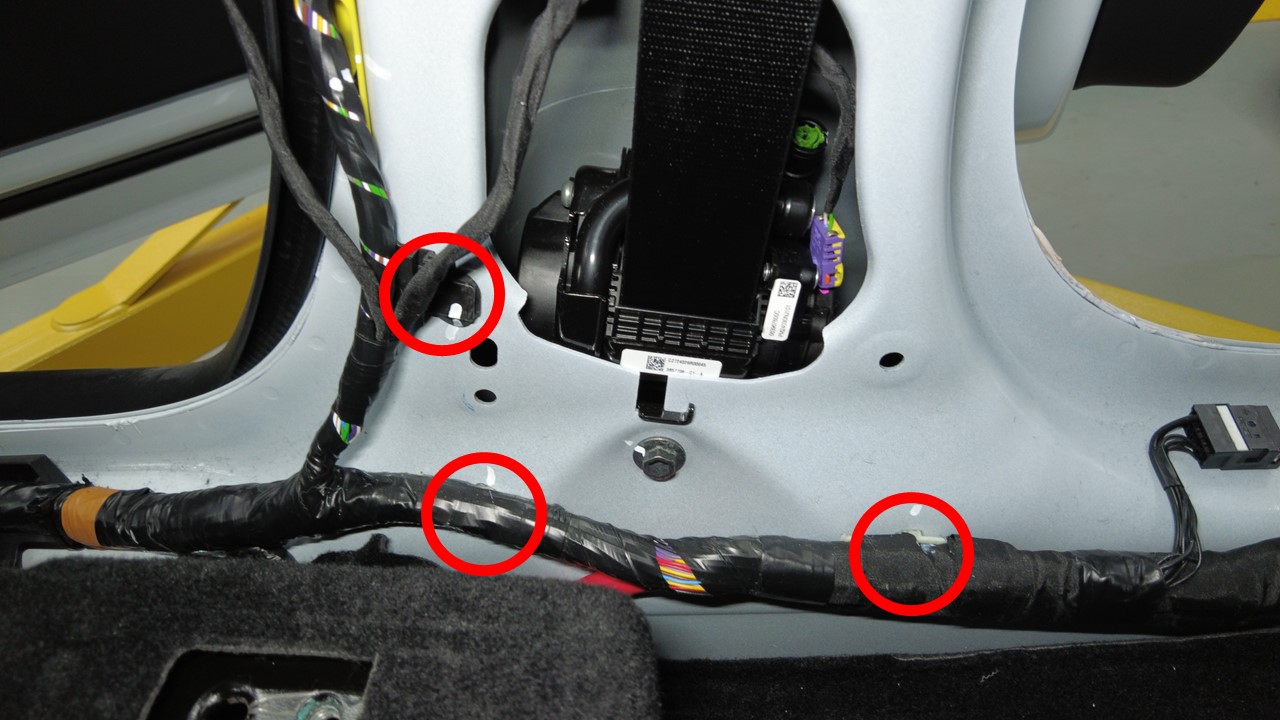

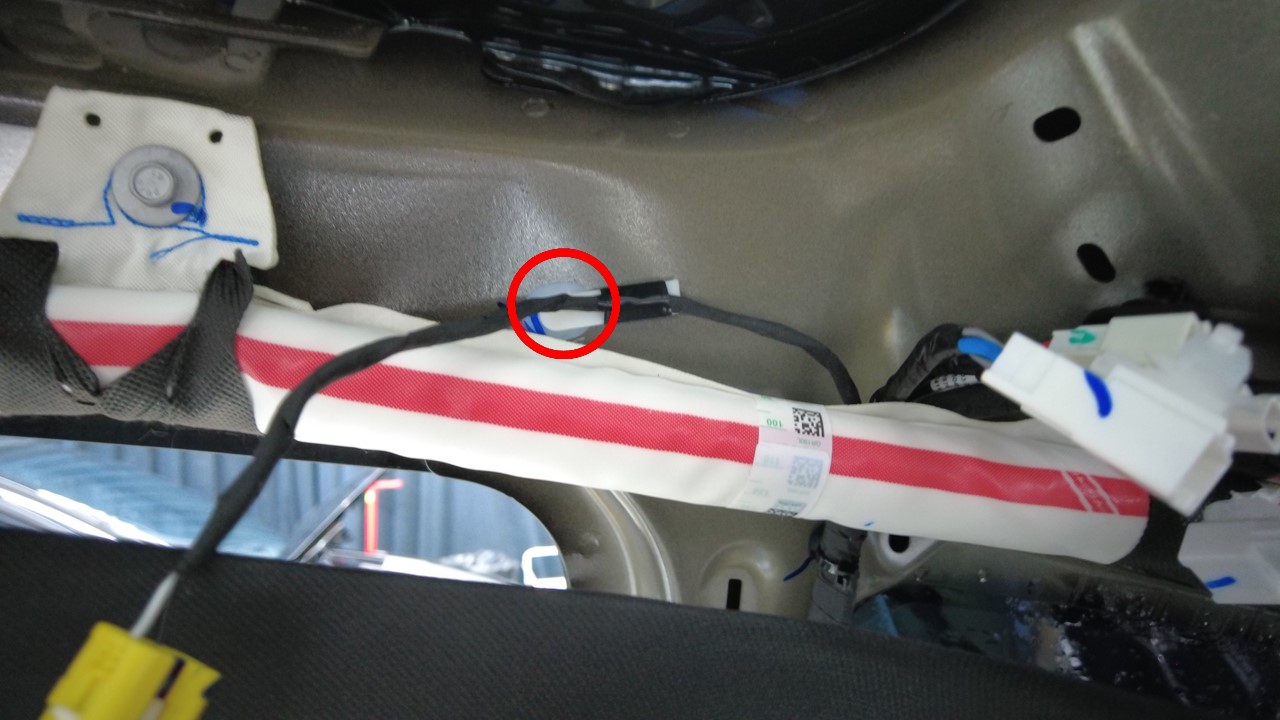

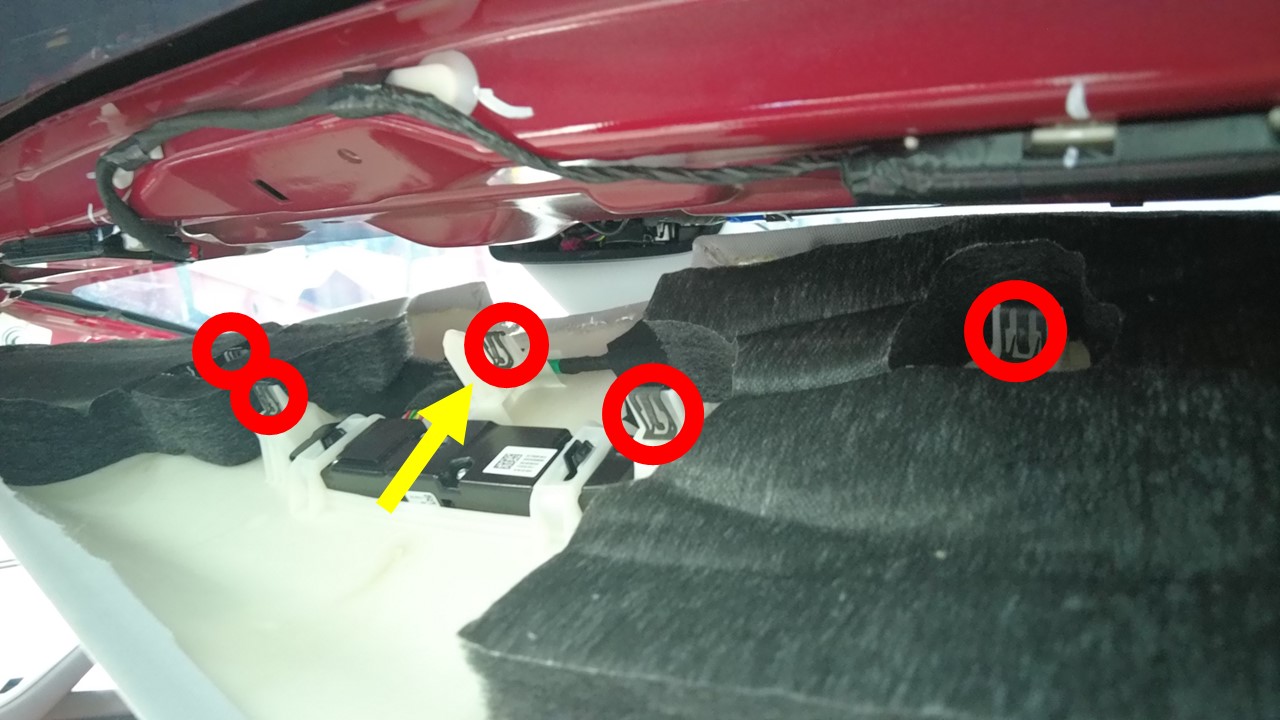

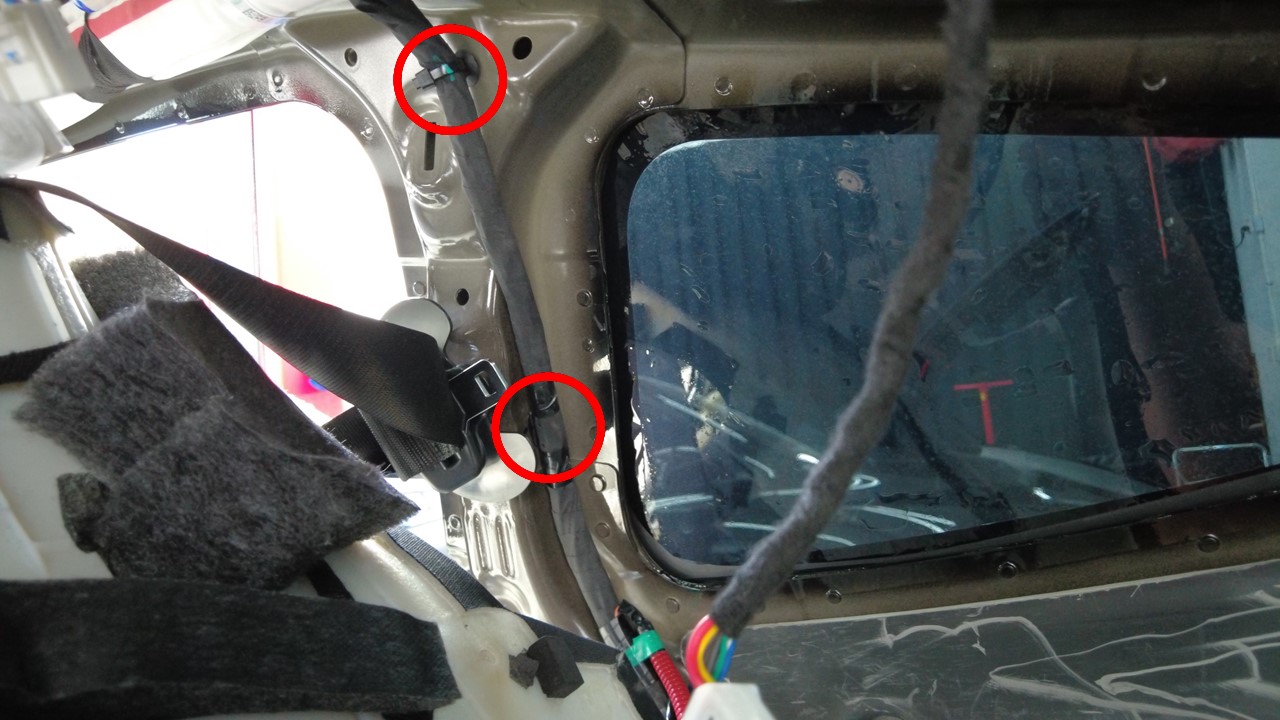

  58. 松开右侧 C 柱区域周围的右侧车身线束夹（11 个）。

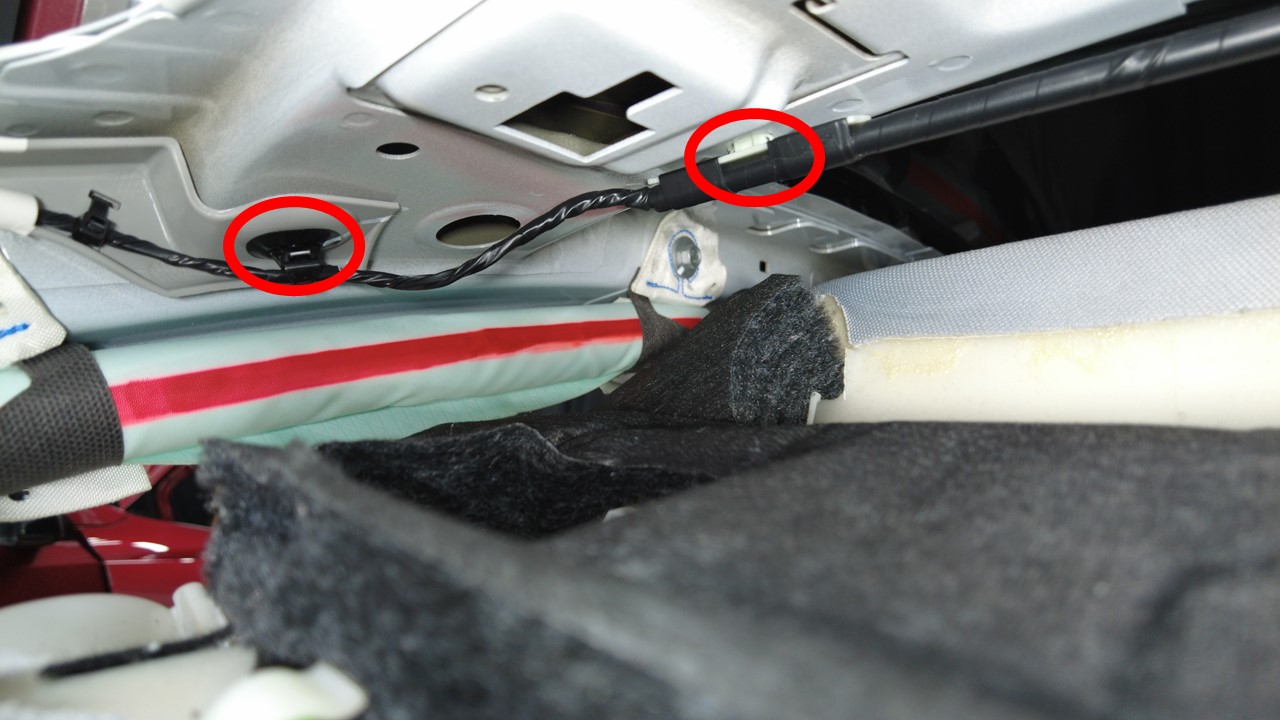

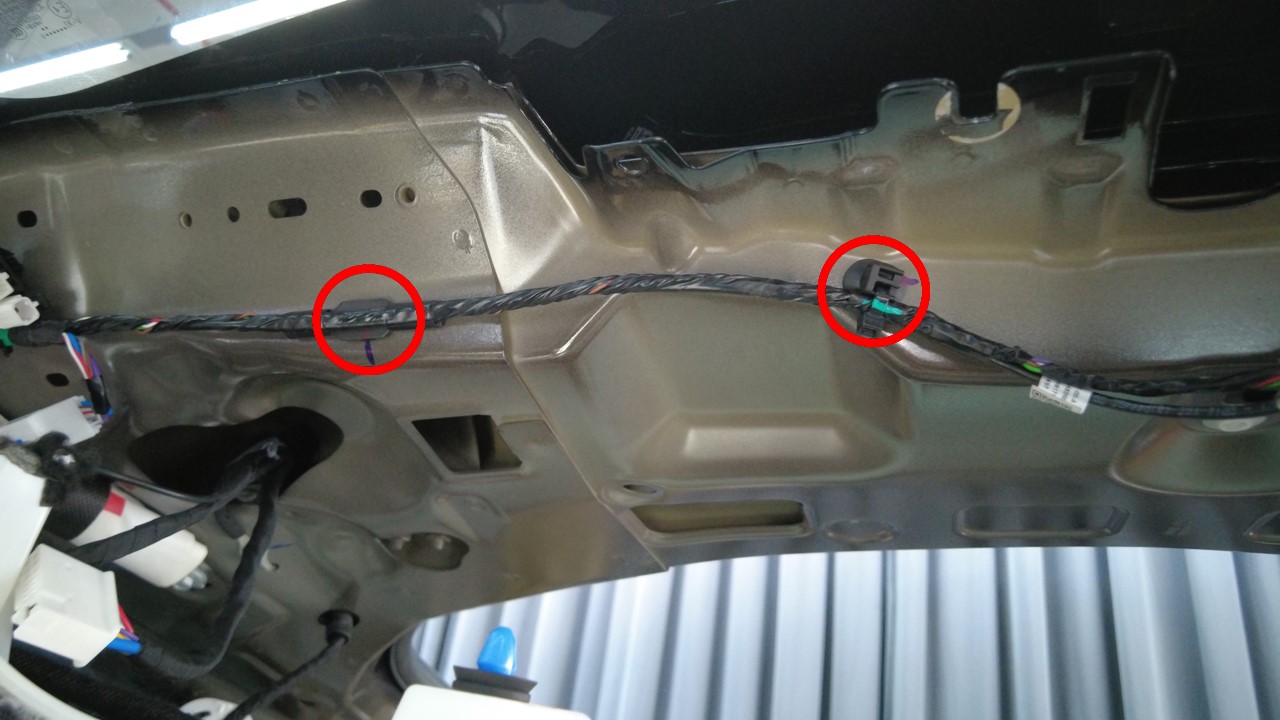

  59. 松开将右侧车身线束固定到右后顶篷区域的夹子（6 个）。

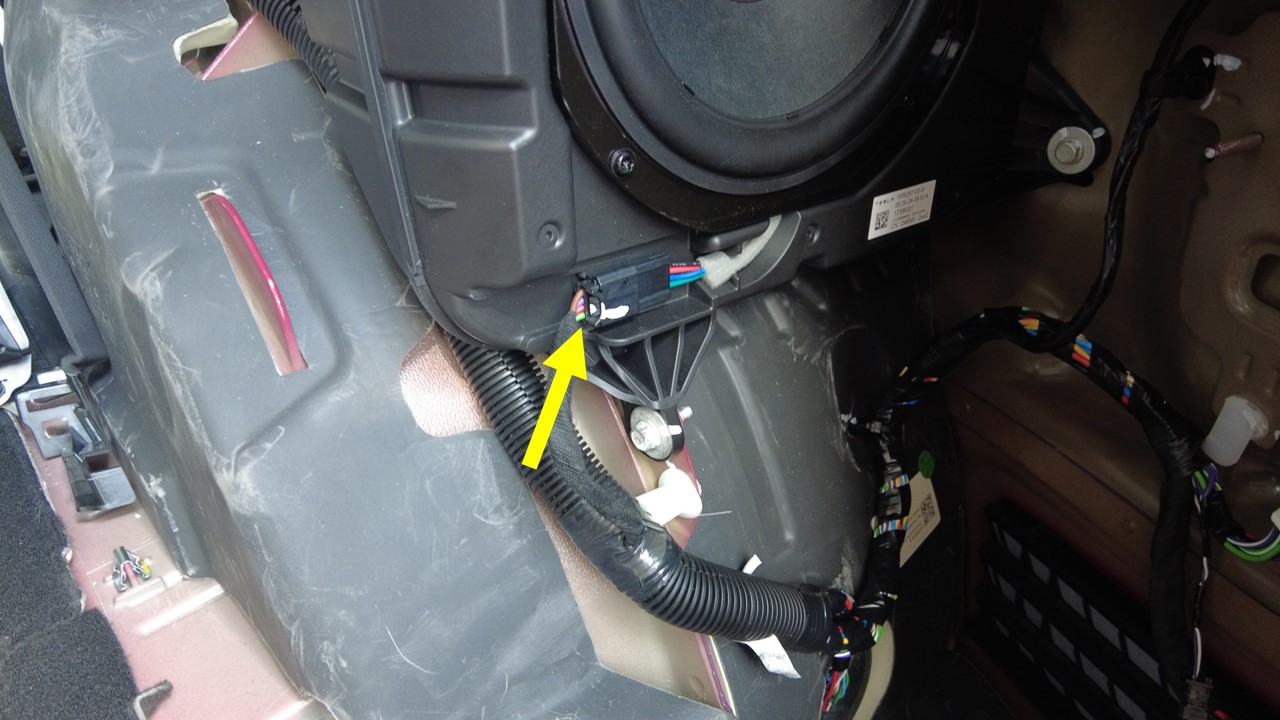

  60. 断开重低音扬声器连接器。

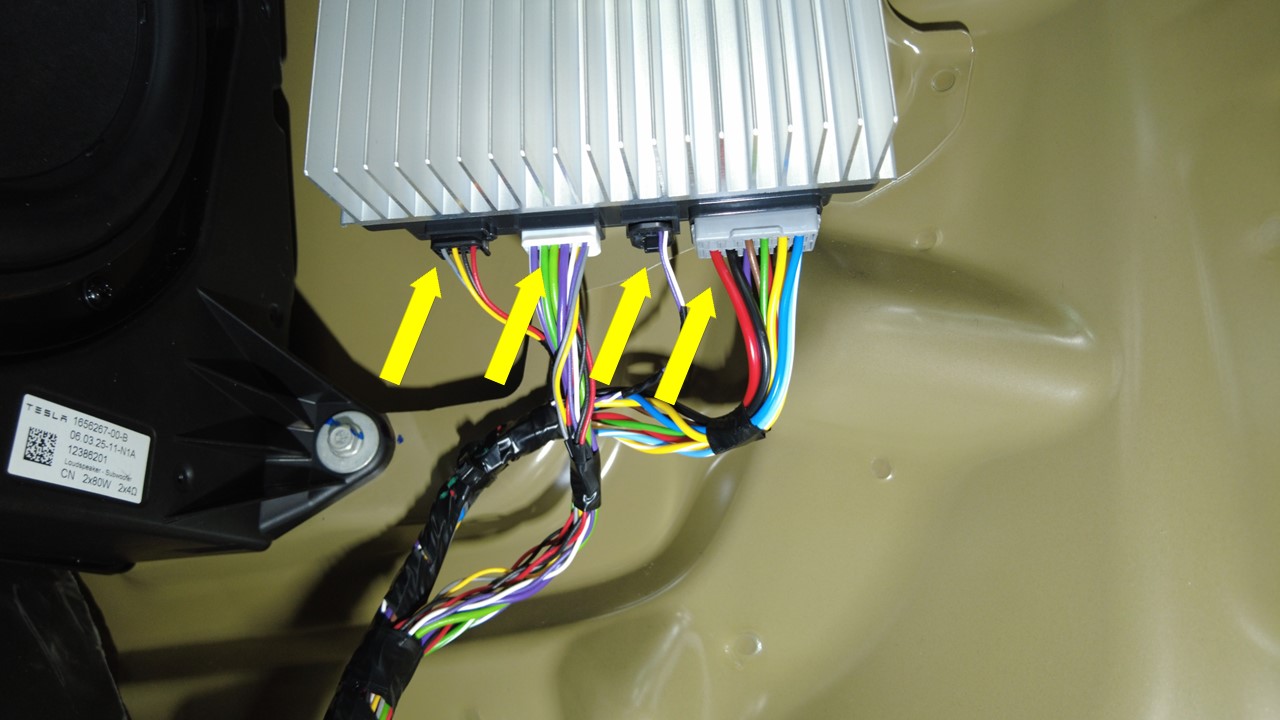

  61. 断开音频放大器连接器（4 个）。

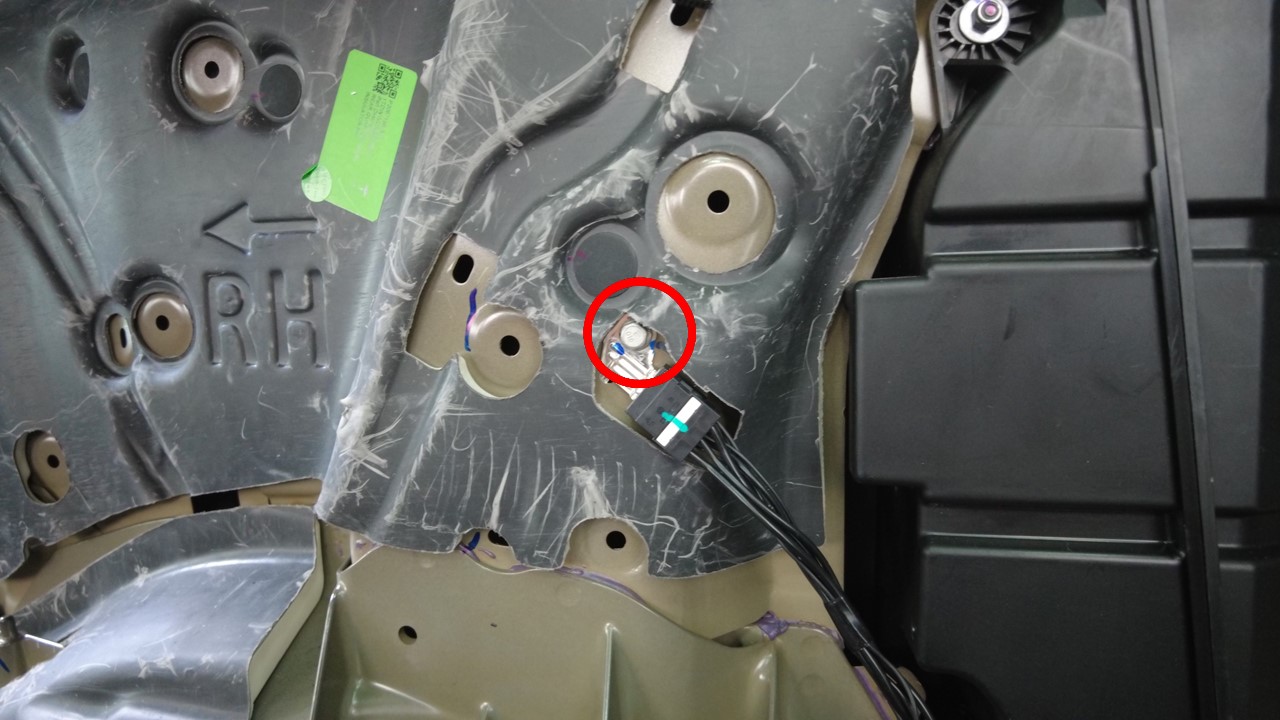

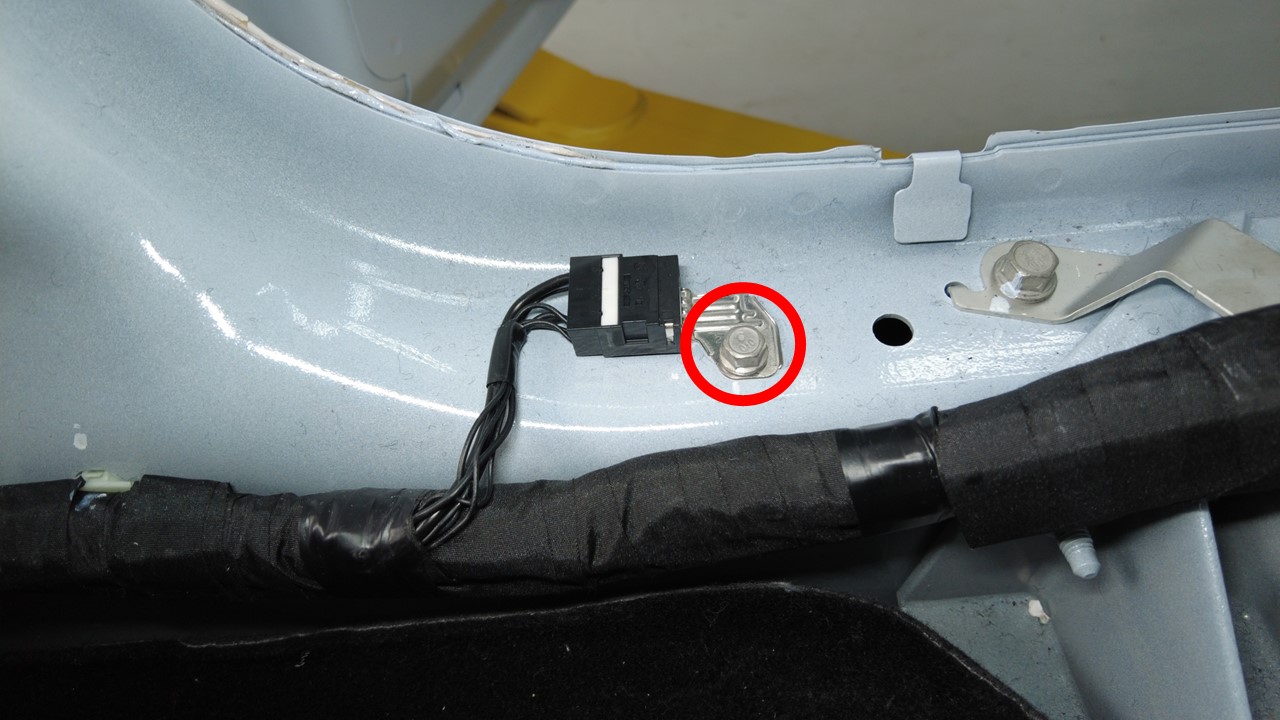

  62. 拆下将右侧车身线束接地带固定到后备箱右侧区域的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒扳手

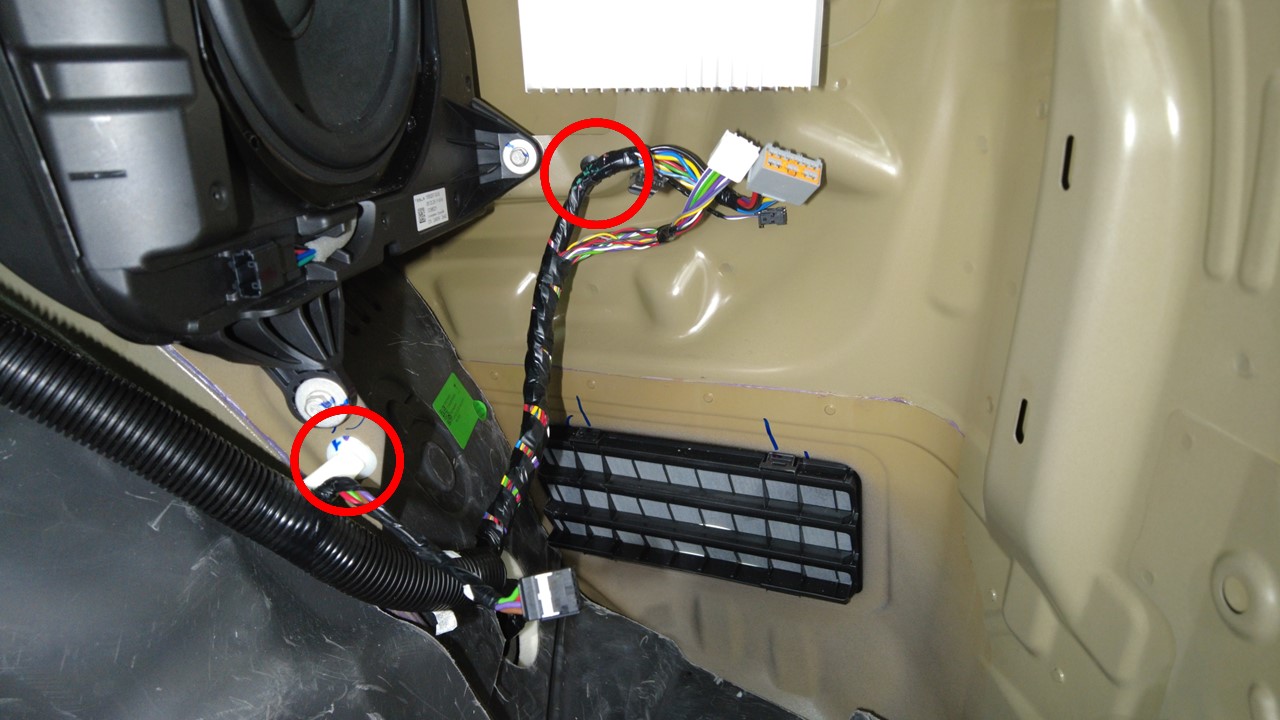

  63. 松开将 RH 车身线束固定到 RH 行李箱区域的夹子 (x2)。

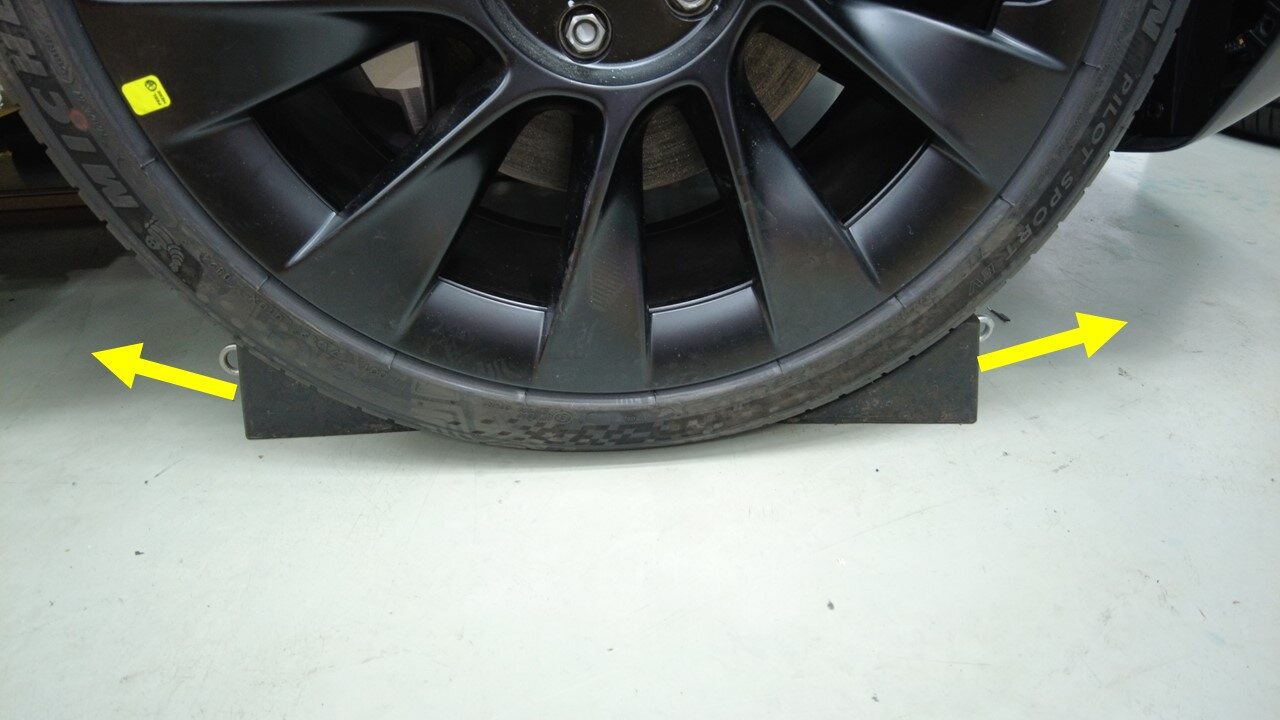

  64. 取走轮挡，将车辆推到举升机上，车辆移动到正确位置后重新放置好轮挡。
    Informational PurposesAn informational icon, calling your attention
    注
    建议寻求他人协助。以极慢的速度推动车辆移动一小段距离，必要时可关闭所有车门以确保车辆在举升机上正确就位，同时请锁上后车门闩锁，以防意外关闭。
  65. 松开后饰板和扩散器总成。请参阅 后饰板与下护盖总成 ((拆卸和安装))。

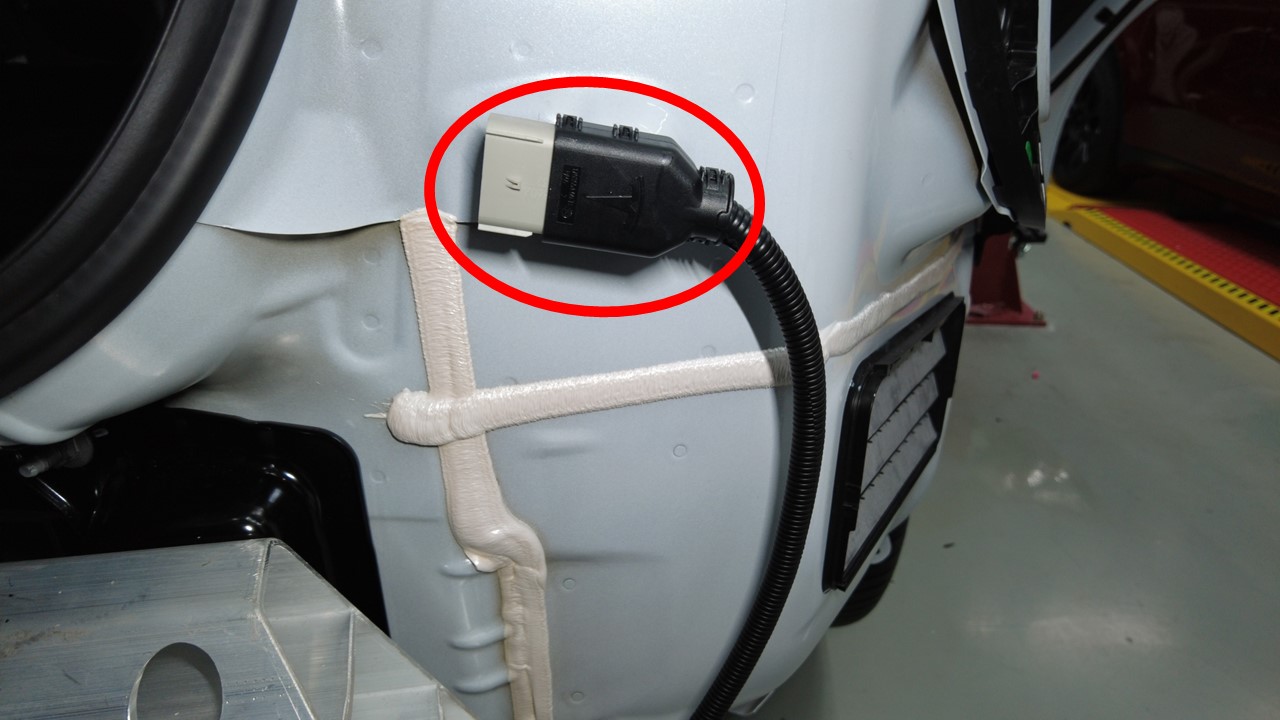

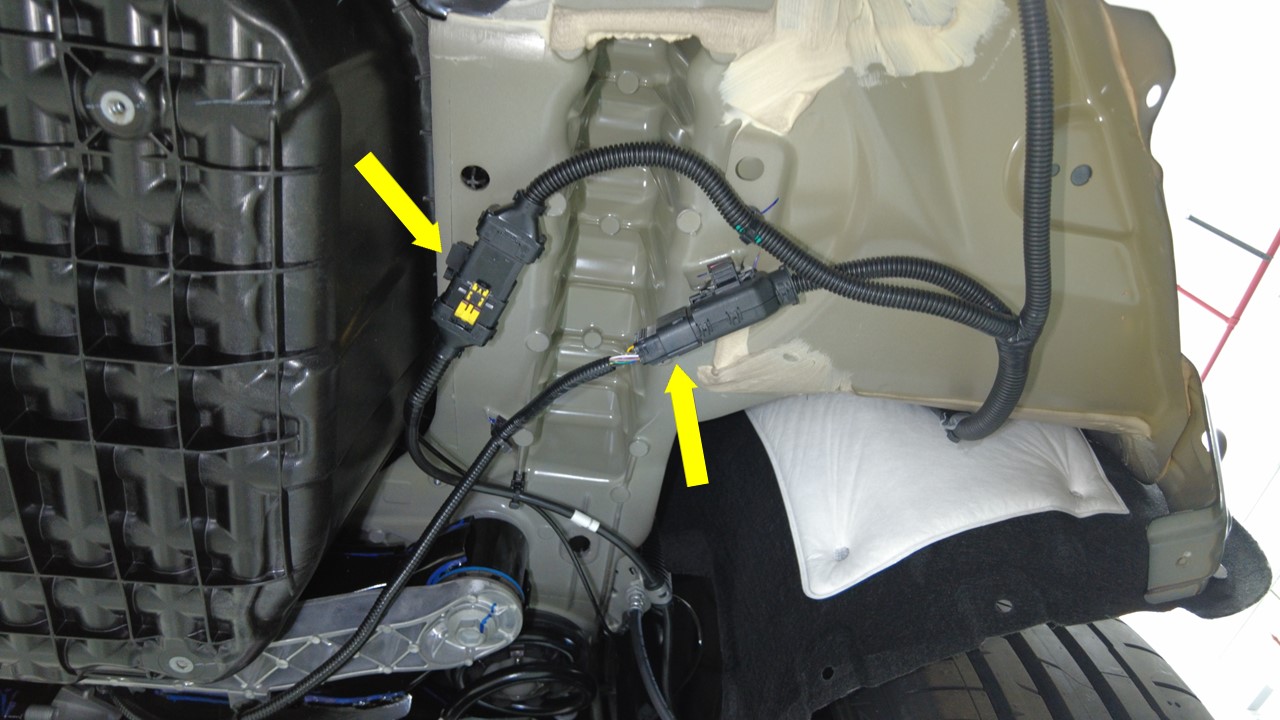

  66. 断开后副车架线束连接器和右后电子驻车制动 (EPB) 连接器。

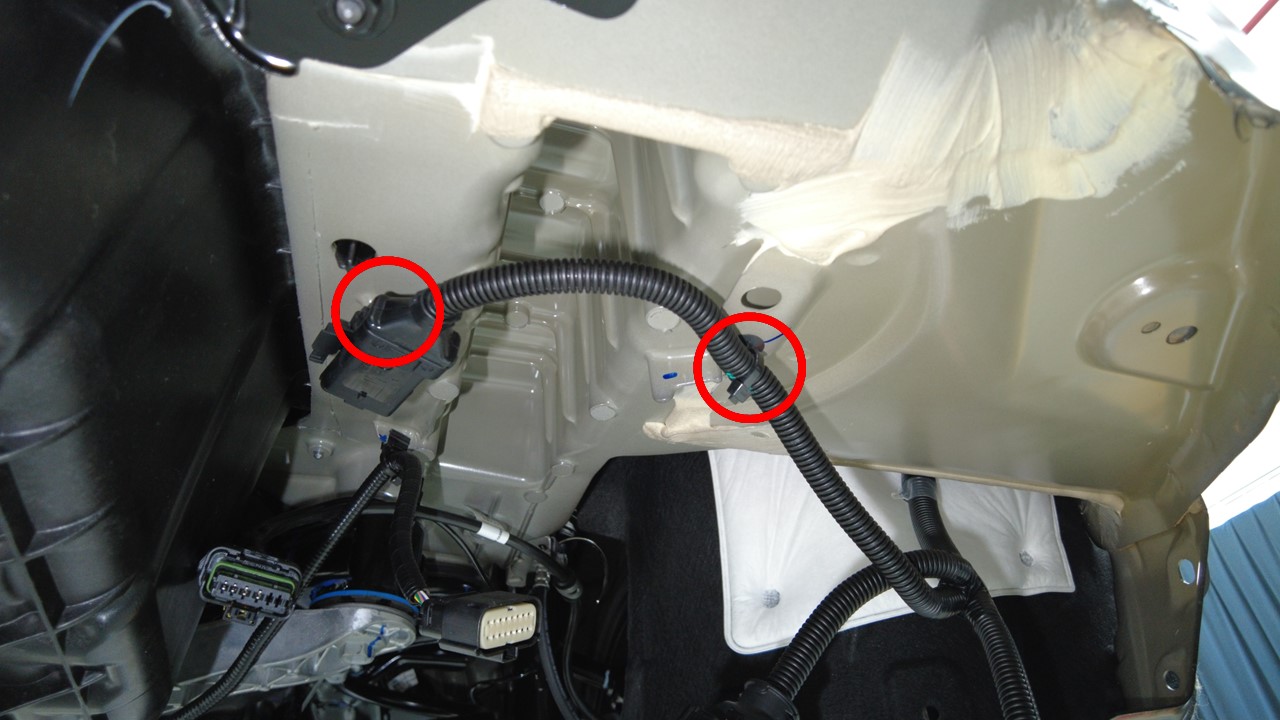

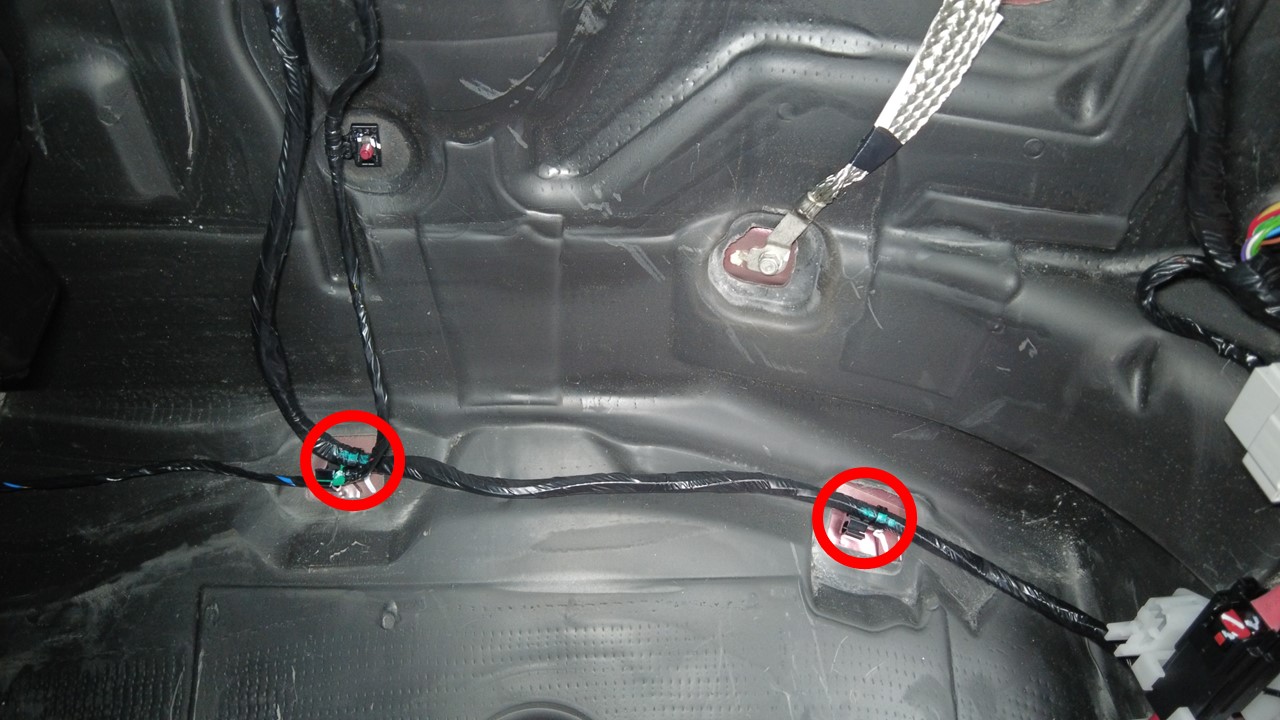

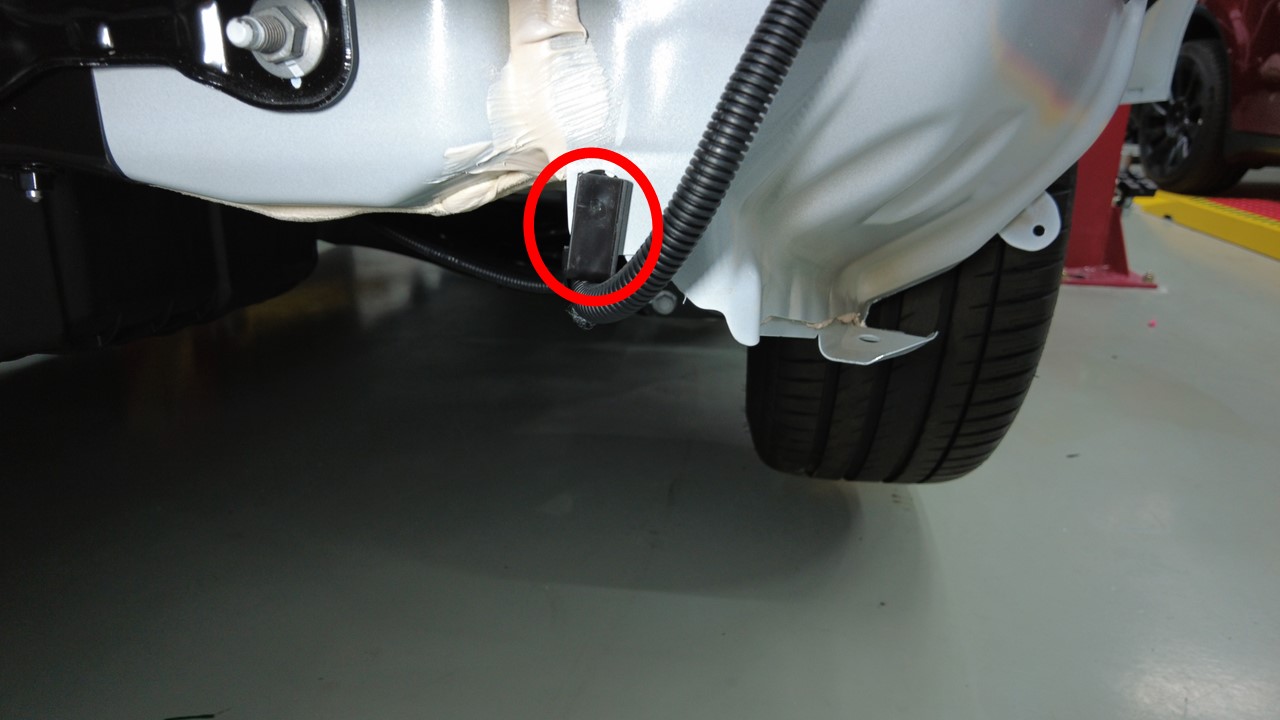

  67. 松开将右侧车身线束固定到后车底右侧区域的夹子（2 个）。
  68. 松开将右侧车身线束固定到后饰板区域的夹子（2 个）。

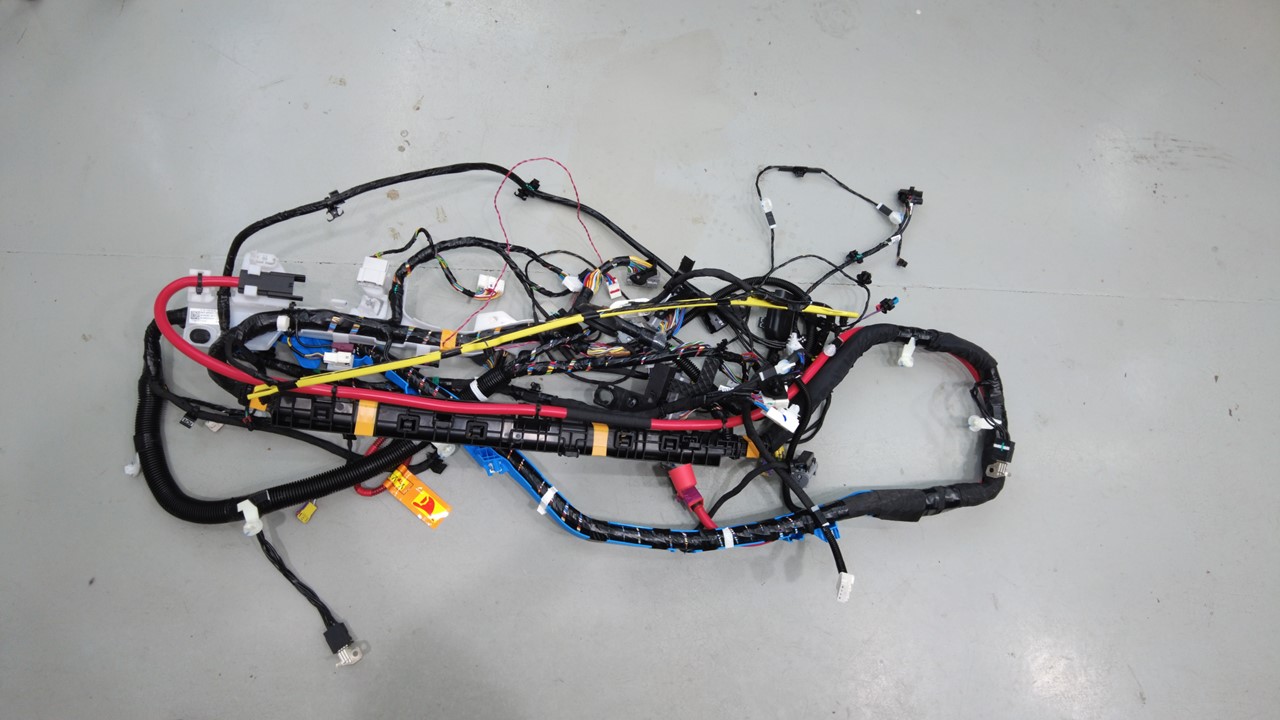

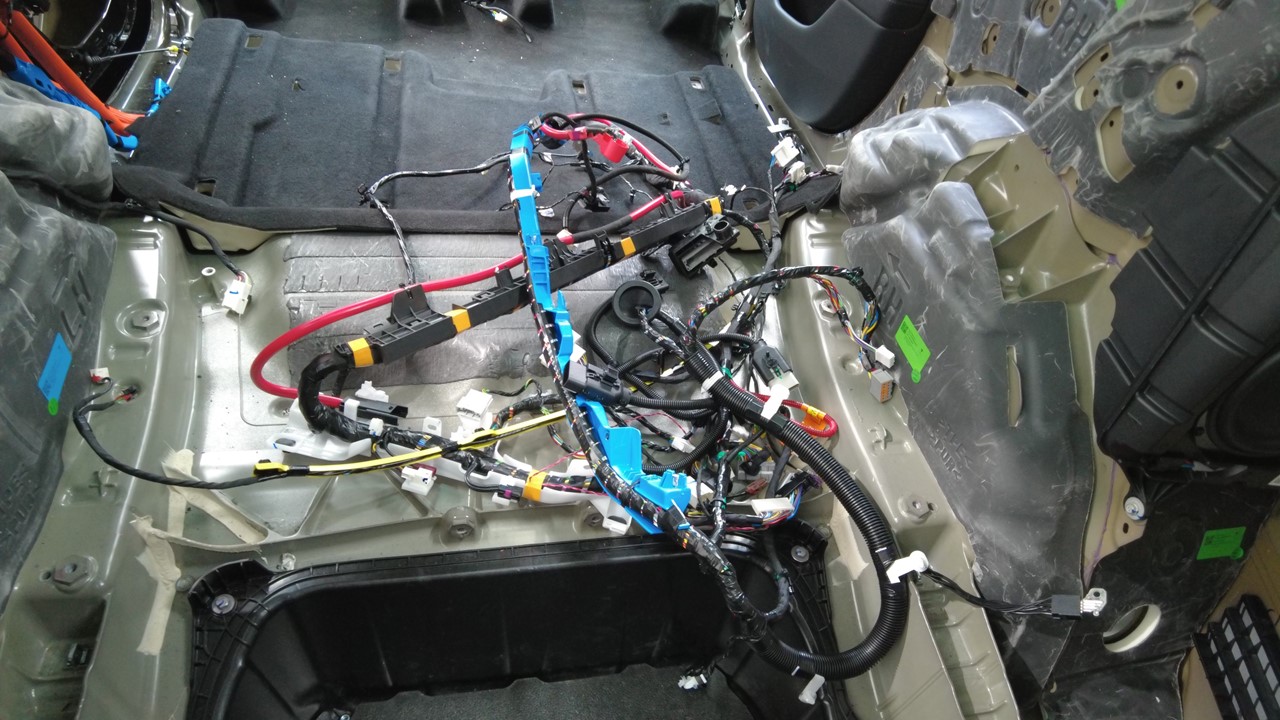

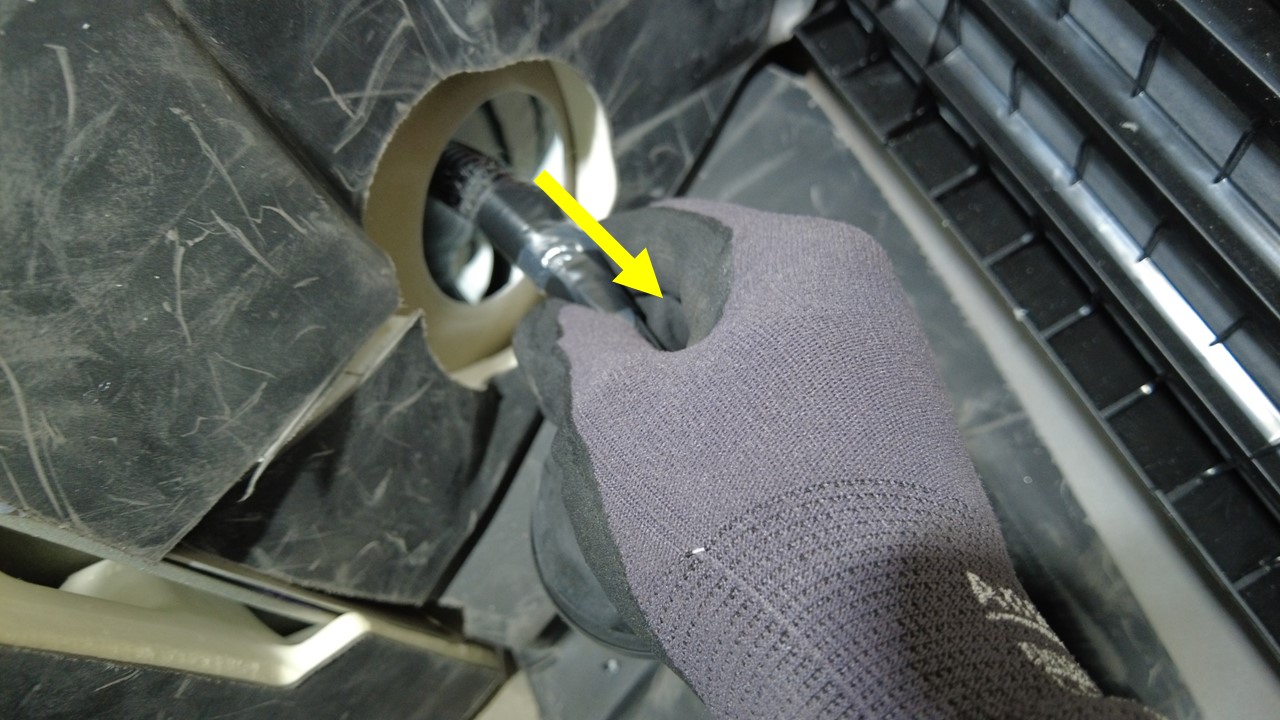

  69. 将右侧车身线束推动穿过右侧轮罩外部总成上的索环，然后将线束从车辆上拆下。

更换

  1. 将右侧车身线束放置在车辆上，将其先穿过索环，然后推动穿过右侧轮罩外部总成。
    Informational PurposesAn informational icon, calling your attention
    注
    确保索环安装方向正确。
  2. 紧固将右侧车身线束固定到后饰板区域的夹子（2 个）。
  3. 紧固将右侧车身线束固定到后车底右侧区域的夹子（2 个）。
  4. 连接后副车架线束连接器和右后电子驻车制动 (EPB) 连接器。
  5. 紧固后饰板和扩散器总成。请参阅 后饰板与下护盖总成 ((拆卸和安装))。
  6. 取走轮挡，将车辆推离举升机，车辆移动到正确位置后重新放置好轮挡。
    Informational PurposesAn informational icon, calling your attention
    注
    建议寻求他人协助。以极慢的速度推动车辆移动一小段距离，必要时可关闭所有车门，以确保车辆在举升机上正确就位。
  7. 紧固将右侧车身线束固定到后备箱右侧区域的夹子（2 个）。
  8. 安装将右侧车身线束接地带固定到后备箱右侧区域的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒扳手
  9. 连接音频放大器连接器（4 个）。
  10. 连接重低音扬声器连接器。
  11. 紧固将右侧车身线束固定到右后顶篷区域的夹子（6 个）。
  12. 紧固右侧 C 柱区域周围的右侧车身线束夹（11 个）。
  13. 将右后线束连接器连接到顶篷上。
  14. 将右侧帘式气囊连接器按压到正确位置，直至听到清晰的锁止声。
  15. 连接右侧电动支柱连接器。
  16. 将掀背尾门线束连接器（3 个）连接到右侧车身线束上。
  17. 安装右侧 C 柱气囊斜面。请参阅 斜面 - 气囊 - C 柱 - LH（六座）（拆卸和更换）。
  18. 安装远程信息处理控制单元 (TCU)。请参阅 远程信息处理控制单元 (TCU) ((拆卸和安装))。
  19. 安装后部顶篷。请参阅 后车顶篷（Model Y L） ((拆卸和更换))。
  20. 将第二排右侧卷收器连接器连接到正确位置，直至听到清晰的锁止声。
  21. 部分紧固将右后围板 NVH 部件固定到车身的卡子（2 个）。
  22. 紧固将右侧车身线束固定到后车身的夹子（2 个）。
  23. 紧固将右侧车身线束固定到右后车身的夹子。
  24. 安装新的螺母，将功率转换系统线缆固定到低压直通件输出。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    紧固螺母后进行标记。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米深套筒
  25. 将正极低压输出盖安装到功率转换系统线缆上。

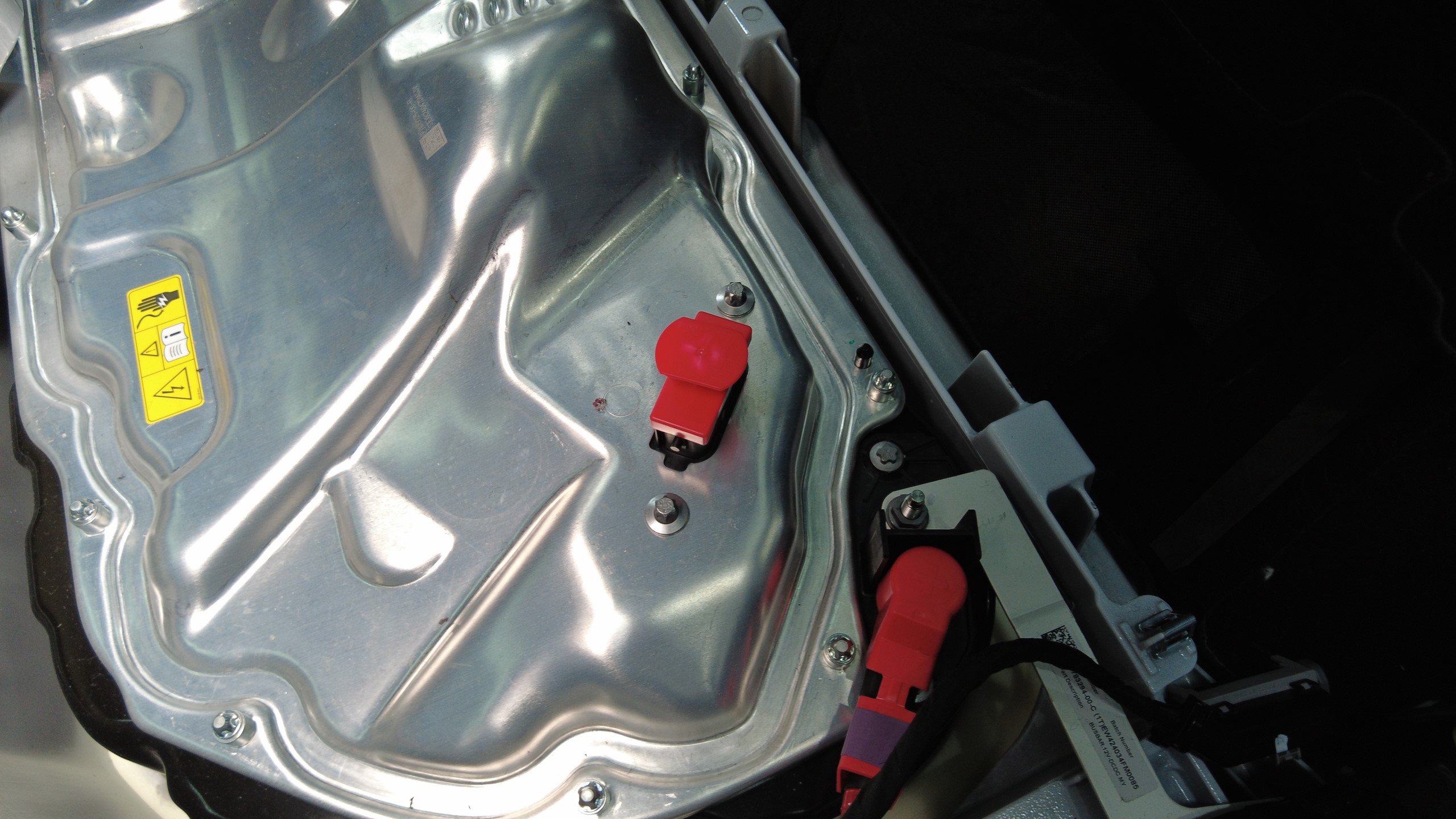

  26. 拆下逻辑盖，对齐高压控制器逻辑连接器，然后将把手推动到锁止位置，从而确保连接器完全就位。
  27. 安装将第二排右侧座椅线束固定到高压电池仓的夹子。
    Informational PurposesAn informational icon, calling your attention
    注
    确保将第二排座椅线束穿过地毯。
  28. 取走驾驶室右后地毯处的可充气袋。
  29. 安装将右侧车身线束接地带固定到右后门槛区域的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒扳手
  30. 紧固夹子（3 个），将右后车门线束连接器安装到 B 柱区域。

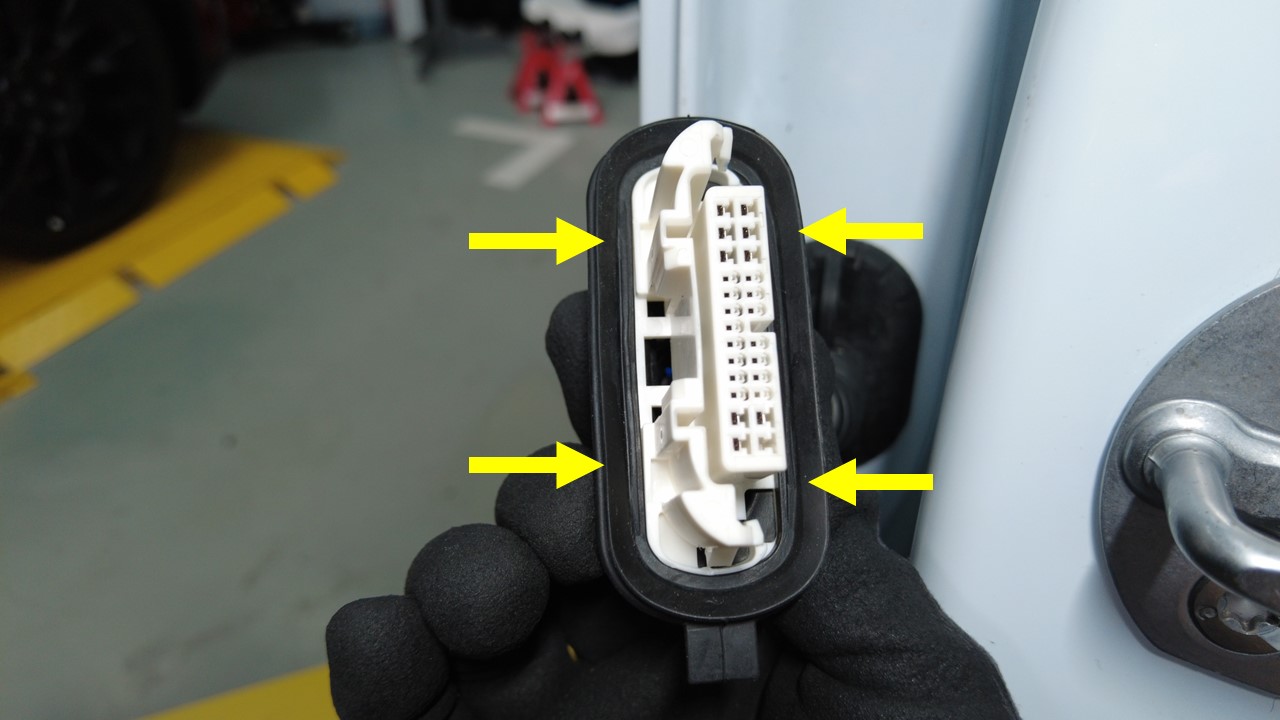

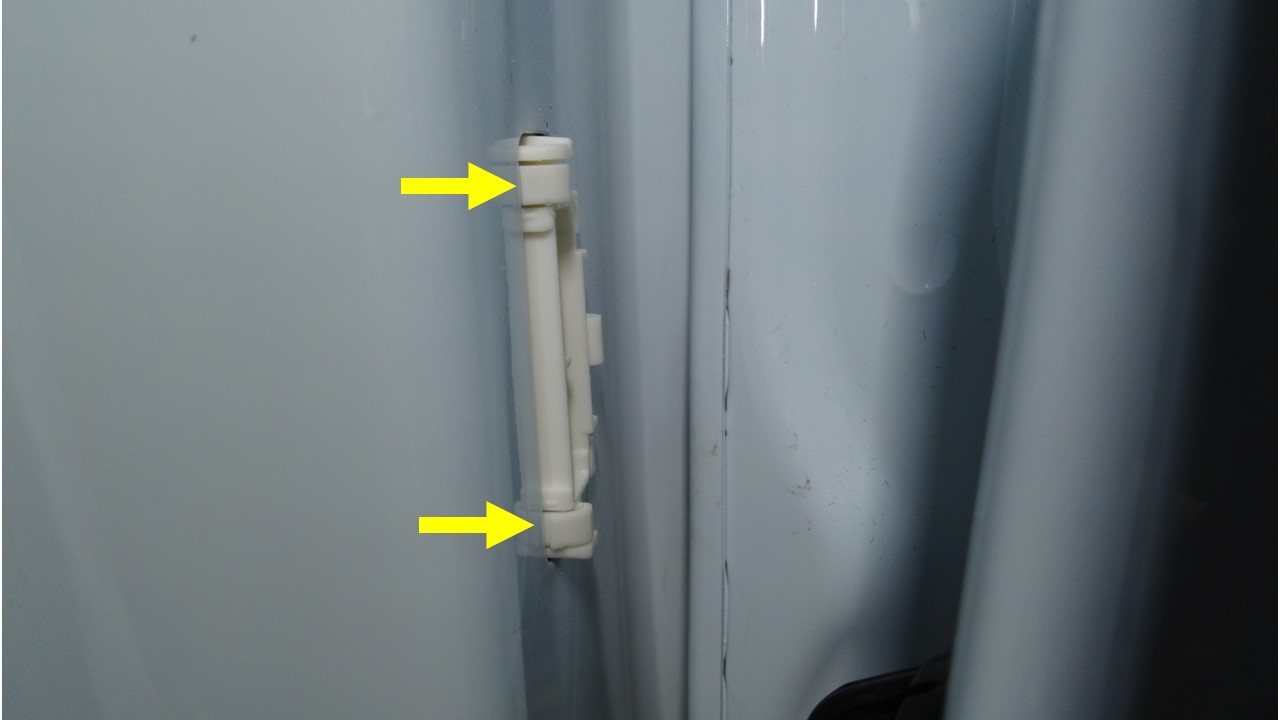

  31. 将索环连接器和右后车门线束安装到 B 柱上。

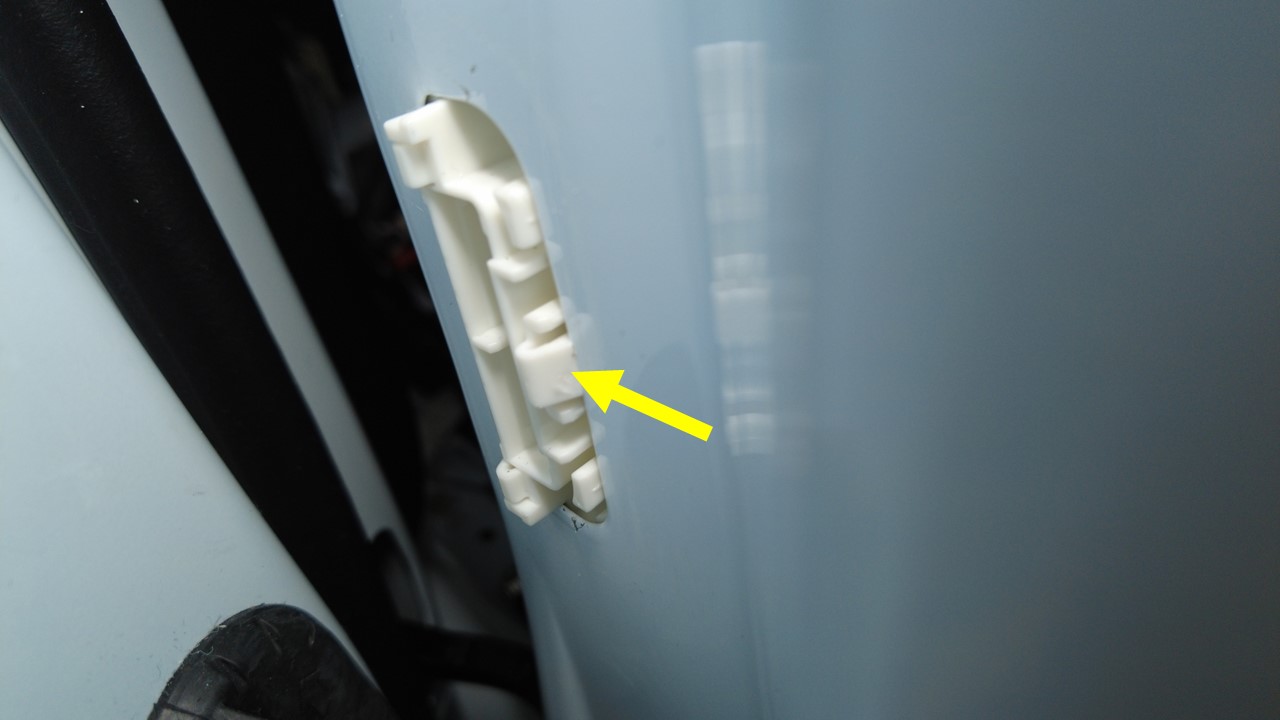

    1. 安装前，请先确认密封条已沿白色夹子完全就位。
    2. 将右后车门线束压入右后车门线束连接器；保持连接器固定不动，直至听到清晰的锁止声。
    3. 安装完成后，轻轻拉动线束连接器以确保其紧固且车门线束索环已正确就位于 B 柱上。
  32. 连接右侧 B 柱加速度计传感器连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿向下按压红色锁片。
  33. 将右前卷收器连接器（2 个）连接到正确位置，直至听到清晰的锁止声。
  34. 紧固将右侧车身线束固定到右侧 B 柱区域的夹子（3 个）。
  35. 紧固将右侧车身线束固定到右侧 B 柱区域下方的夹子（6 个）。
  36. 安装右侧 B 柱 A 段风管。请参阅 风管 - HVAC 段 - B 柱送风 - 左（Model Y L） ((拆卸和更换))。
  37. 紧固将右侧车身线束支架固定到右前座椅下方的卡子和锁片（2 个）。
  38. 将左侧车身线束连接器（2 个）连接到右前座椅下方。
  39. 紧固将右侧车身线束固定到右前门槛区域的夹子（3 个）和定位销。
  40. 紧固将右侧车身线束导件固定到右侧 A 柱下部区域的卡子（3 个）。
  41. 紧固将主前线束直流-直流电源线缆固定到右侧线束支架的夹子和挂钩，然后将主前线束直流-直流电源线缆连接器连接到右侧车身线束上。
  42. 将挡风玻璃线束连接器（3 个）连接到右侧 A 柱下部区域的线束导件上。
  43. 将 J2、J4、J5 和 J12 连接器连接到右侧车辆控制器上。
  44. 将主前线束连接器连接到右侧车身线束。
  45. 安装将主前线束接地固定到右侧 A 柱的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米深套筒
  46. 紧固将右侧车身线束固定到前围篦板右侧的夹子（2 个）。
  47. 将线束夹紧固到车载电脑左下角。
  48. 连接车载电脑左右侧的右侧车身线束连接器（6 个）。
  49. 将右侧车身线束穿过仪表板右侧，确保将其布设在仪表板和车身之间。
  50. 安装右侧气波槽。请参阅 仪表板 - 气流风管 - 右 ((拆卸和安装))。
  51. 安装 RH B 柱饰板。请参阅 总成 - B 柱贴花 - 左 ((拆卸和安装))。
  52. 紧固将右侧车身线束固定到 A 柱区域的夹子（3 个）。
  53. 紧固将前挡风玻璃线束固定到 A 柱区域的夹子（4 个）。
  54. 紧固将右侧车身线束固定到前部顶篷区域的卡子（5 个）。
  55. 将连接器连接到内侧端点。
  56. 对齐定位销并紧固将顶篷前端固定到车辆的卡子（5 个），然后将密封条拉动到顶篷上。
  57. 安装左右遮阳板。请参阅 遮阳板 - 左 ((拆卸和更换))。
  58. 安装 A 柱 LH 和 RH 上部饰板。请参阅 A 柱上部饰板 - 左 ((拆卸和更换))。
  59. 安装右侧 B 柱 B 段风管。请参阅 风管 - B 柱下部段 - B 柱送风 - 左（Model Y L） ((拆卸和更换))。
  60. 安装驾驶室右前地毯。请参阅 驾驶室地毯 - 前 - 右 ((拆卸和更换))。
  61. 安装第三排右侧 B 段风管。请参阅 风管 - C 柱下部段 - 第三排送风 - 左（Model Y L） ((拆卸和更换))。
  62. 安装后备箱右侧饰板总成。请参阅 后备箱左侧饰板 - 后车底（Model Y L） ((拆卸和更换))。
  63. 安装第二排右侧座椅。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
  64. 安装右前座椅。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
  65. 退出电子驻车制动 (EPB) 维护模式。
    1. 解锁车辆网关。请参阅 网关（解锁）。
    2. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉列表中的Both，再选择Action Selection下拉列表中的Stop。点击Run，然后等待例行程序完成。
    3. 退出“维护模式”。请参阅 维护模式。
  66. 移走轮挡
  67. 升起所有车窗，关闭所有车门。
