隔音垫 - 轮罩 - 前 - 左（Model Y L） ((拆卸和更换))
校正代码
15301000802
FRT
1.20
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项
。
执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。
执行此程序时需要穿戴适当的个人防护装备 (PPE)：
- 高压 (HV) 绝缘手套
- 皮革手套保护罩
- 高压绝缘手套测试仪
- 护目镜
- 电气绝缘保护安全鞋
手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前，需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测，则需弃置这副手套。
- 北美：高压绝缘手套有效期为印在手套上的测试日期后 12 个月内，但首次使用后，即使手套仍处于上述 12 个月有效期内，也只能使用 6 个月。如果手套未在测试日期后的 12 个月内使用，则在使用前必须再次进行测试。
- 欧洲：等级为 0 (1000V) 的高压绝缘手套无有效期，只要通过使用前评估和定期检查即可使用。
- 亚太地区：遵循高压绝缘手套制造商提供的失效日期，并且：
- 仅限中国大陆：依照 GB/T 17622，每 6 个月对手套进行一次测试。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 用于固定母排罩检修盖板的螺栓 |  9 Nm (6.6 lbs-ft) |
|
重复使用 | |
| 将充电接口母排套件固定到高压接头的螺栓（2 个） | 9 Nm (6.6 lbs-ft) |
|
重复使用 |
拆卸
- 拆下第二排左侧座椅总成。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
- 执行充电接口电压检查。请参阅 充电接口电压检查。
- 拆下行李箱 LH 饰板。请参阅 后备箱左侧饰板 - 后车底（Model Y L） ((拆卸和更换))。
- 拆下第三排左侧上部 B 段风管。请参阅 风管 - C 柱下部段 - 第三排送风 - 左（Model Y L） ((拆卸和更换))。
-

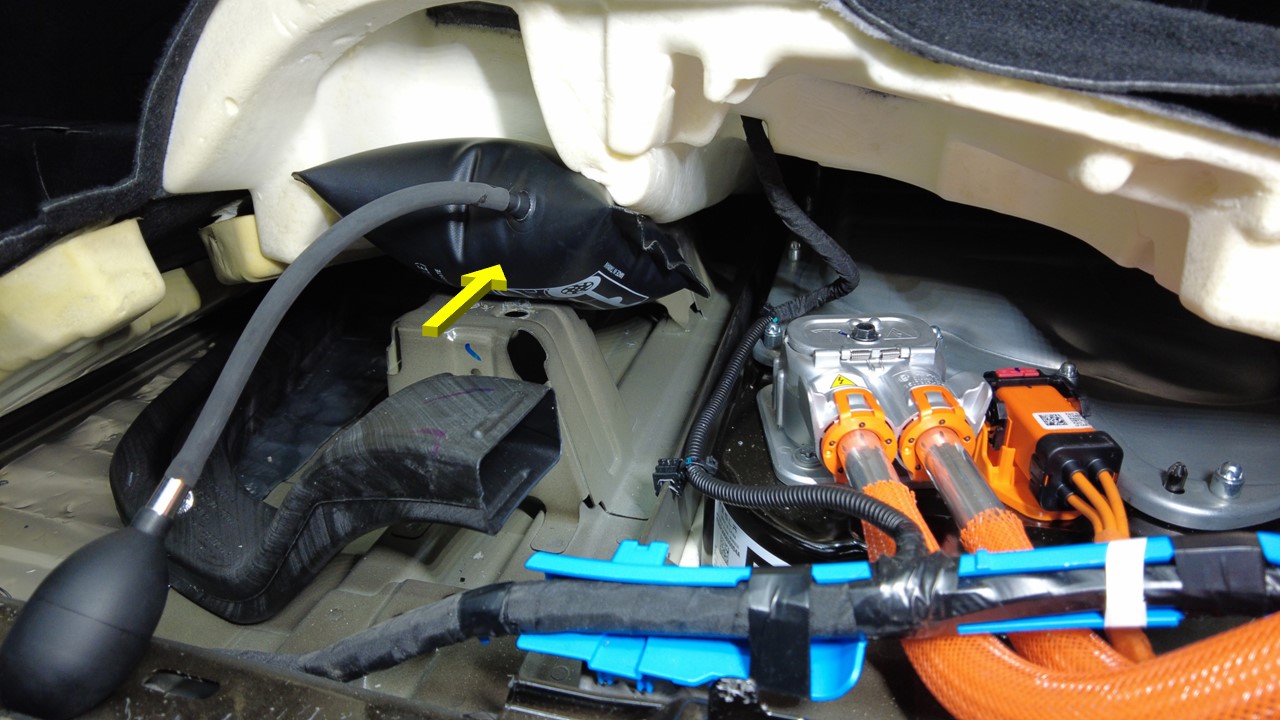

在驾驶室左后地毯和车身之间轻轻插入一个可充气袋，然后给袋子充气，以撑起驾驶室左后地毯。
注该步骤可为拆卸母排螺栓留出足够空间。
- 佩戴高压绝缘手套和皮质外手套。
-

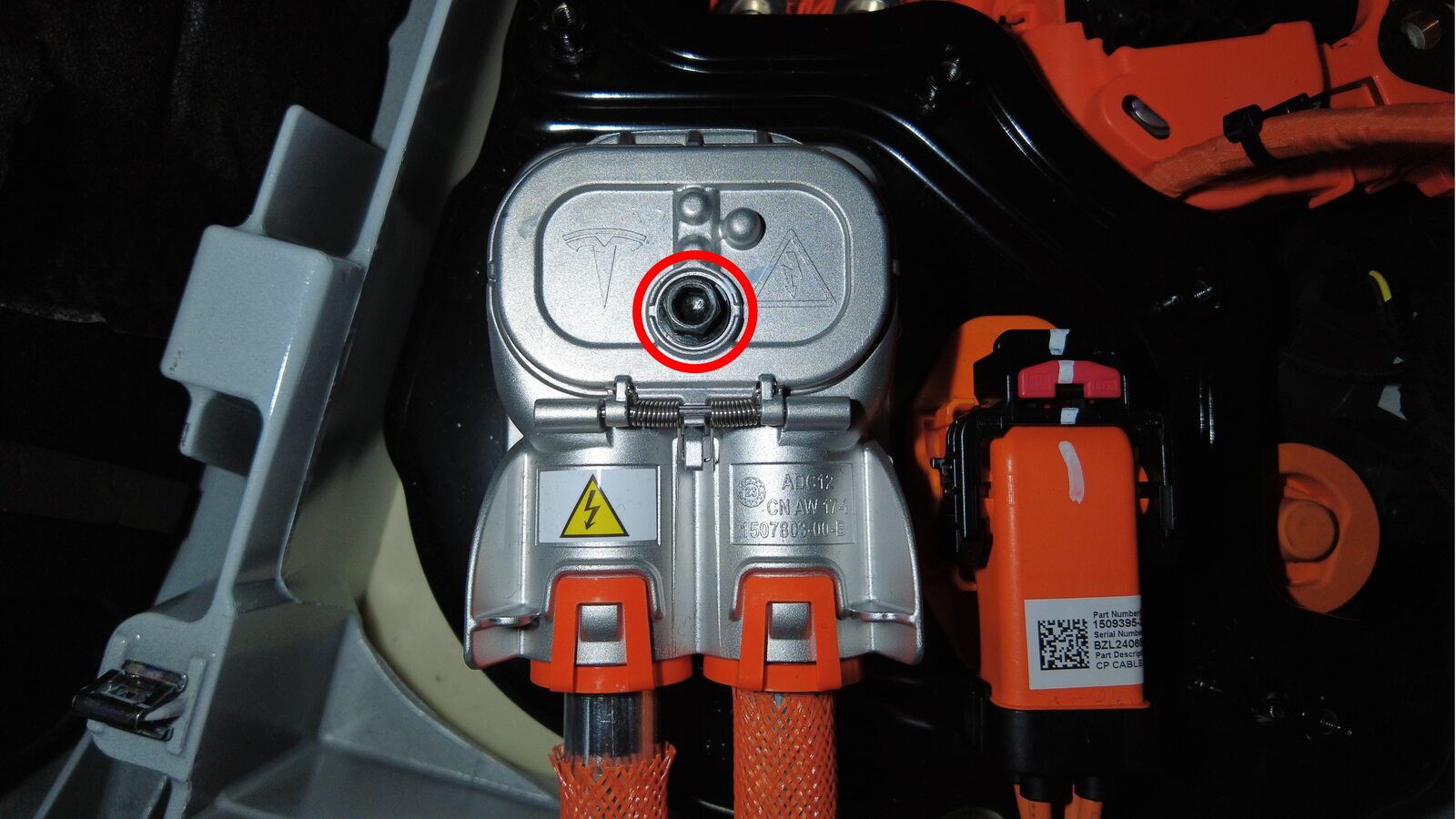

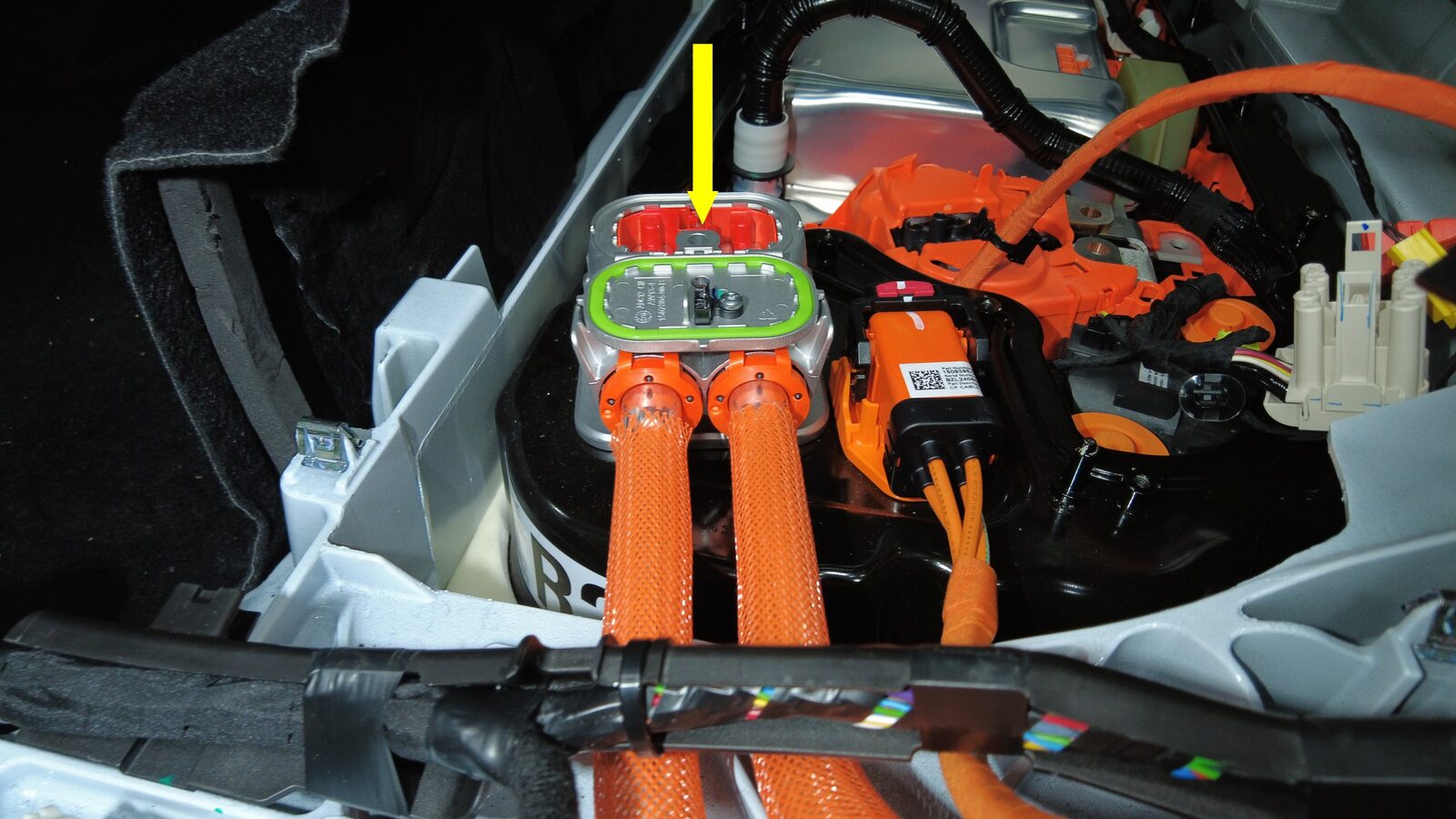

拆卸用于固定母排罩检修盖板的螺栓。
TIp推荐使用以下工具
- 已绝缘 10 毫米套筒扳手
-

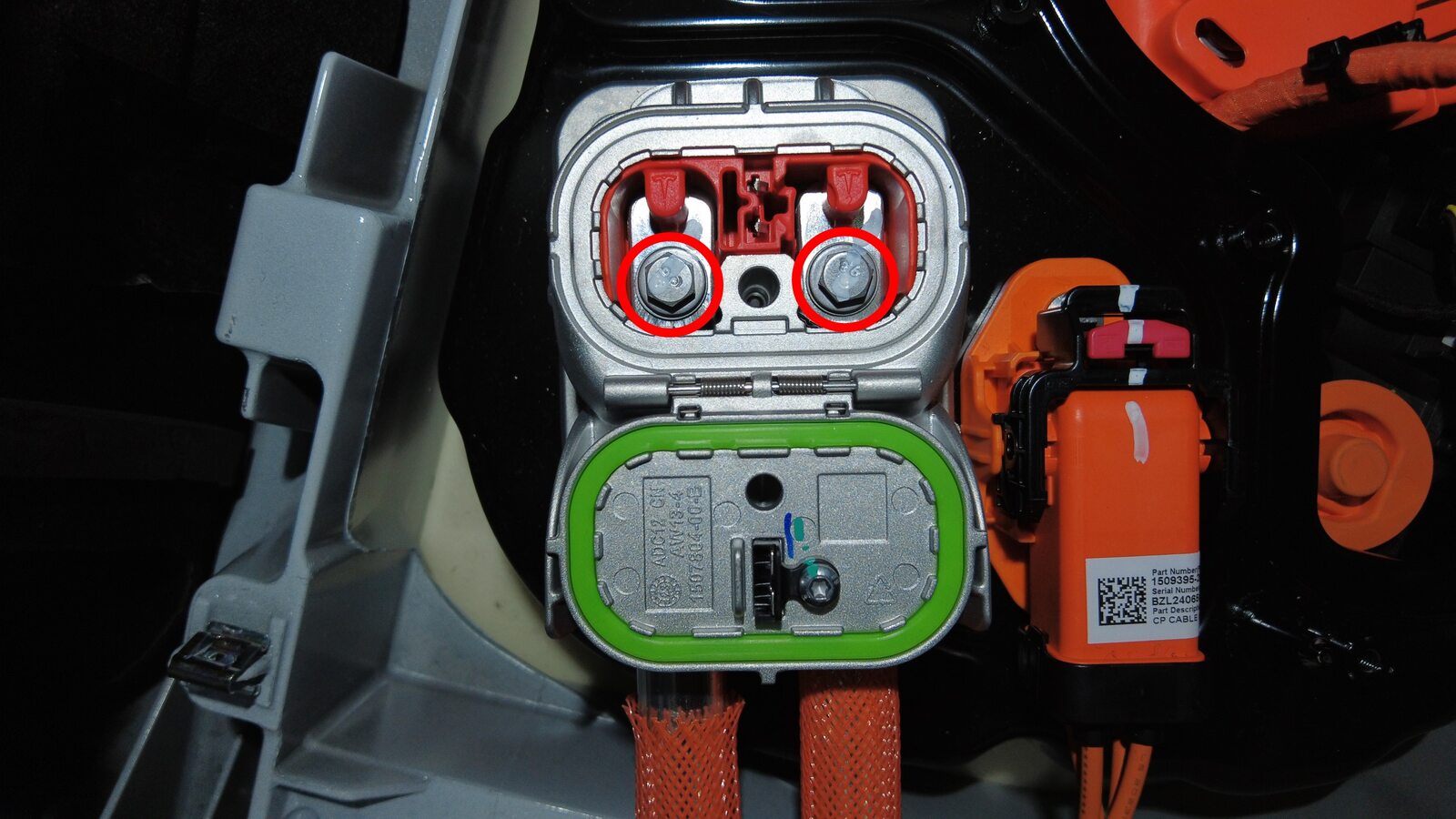

拆下将充电接口母排套件固定到高压接头的螺栓（2 个）。
TIp推荐使用以下工具
- 已绝缘 10 毫米套筒扳手
-

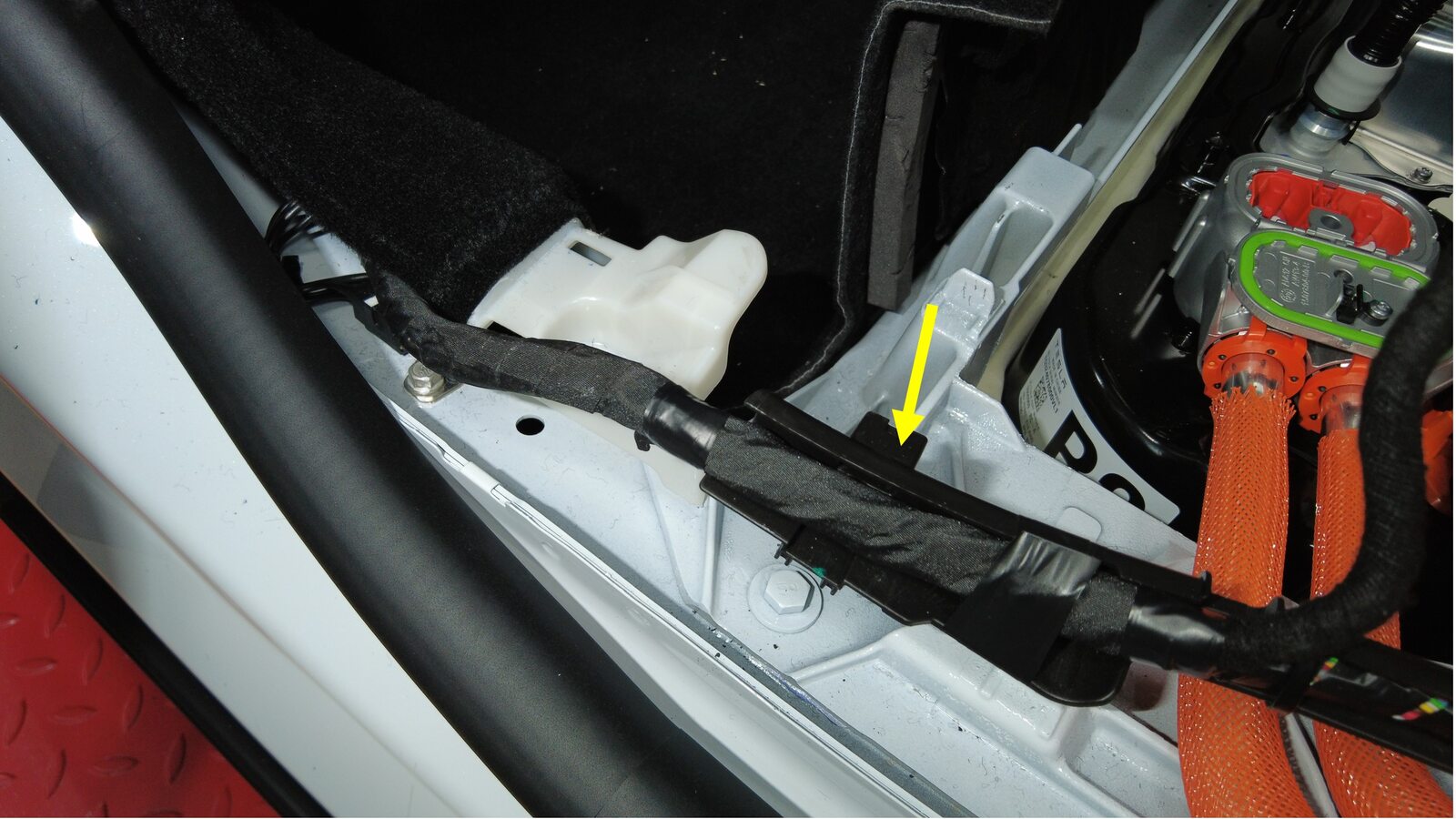

将左侧车身线束从后车身上松开并置于一旁。
-

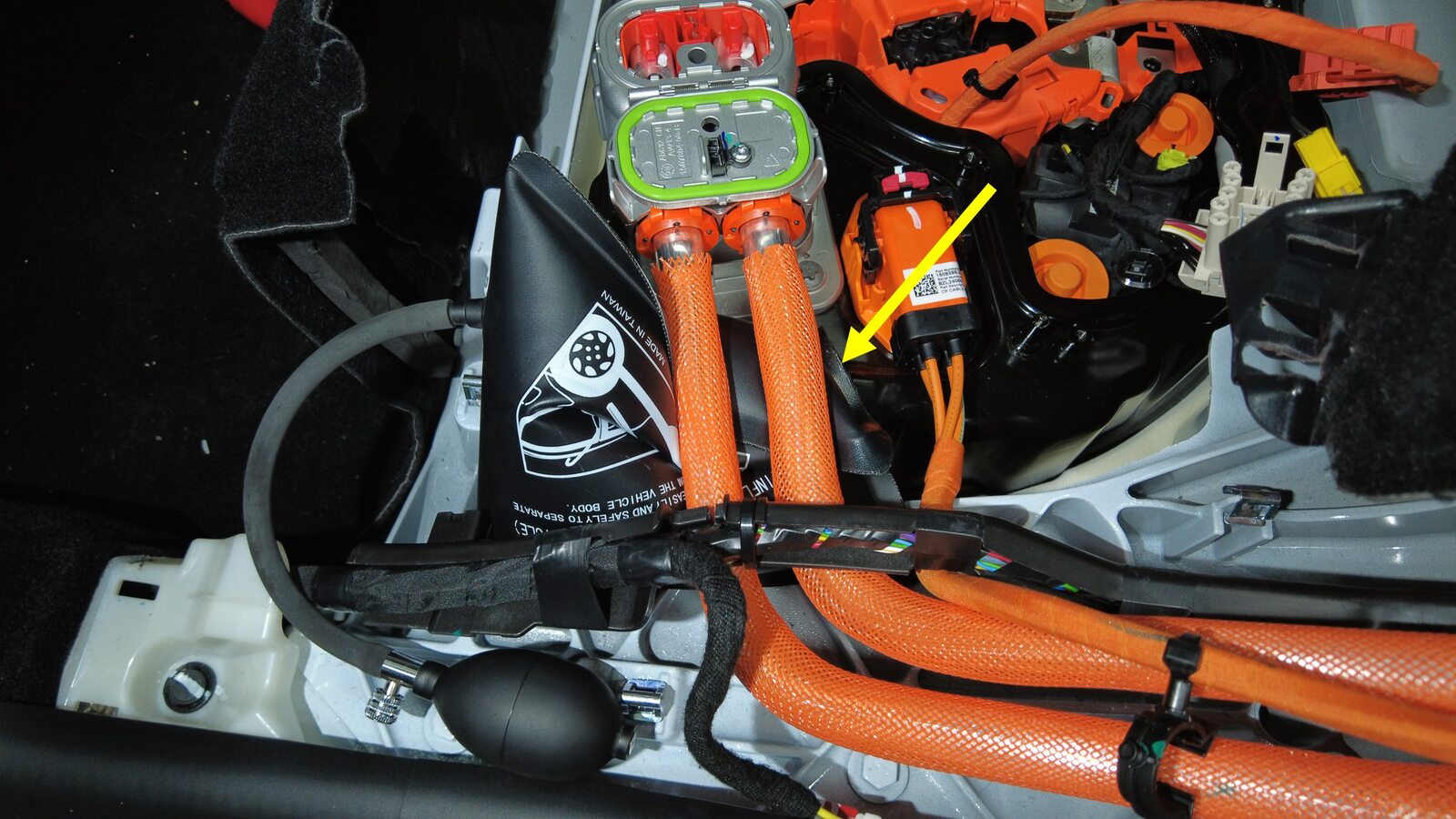

抬起母排套件连接器，将其从高压接头上拆下。
注拆卸和安装期间，使用可充气袋将母排悬挂在远离高压接头的位置。握紧母排，因为母排上存在张力。注意请勿损坏线束支架。
- 脱下高压绝缘手套。
-

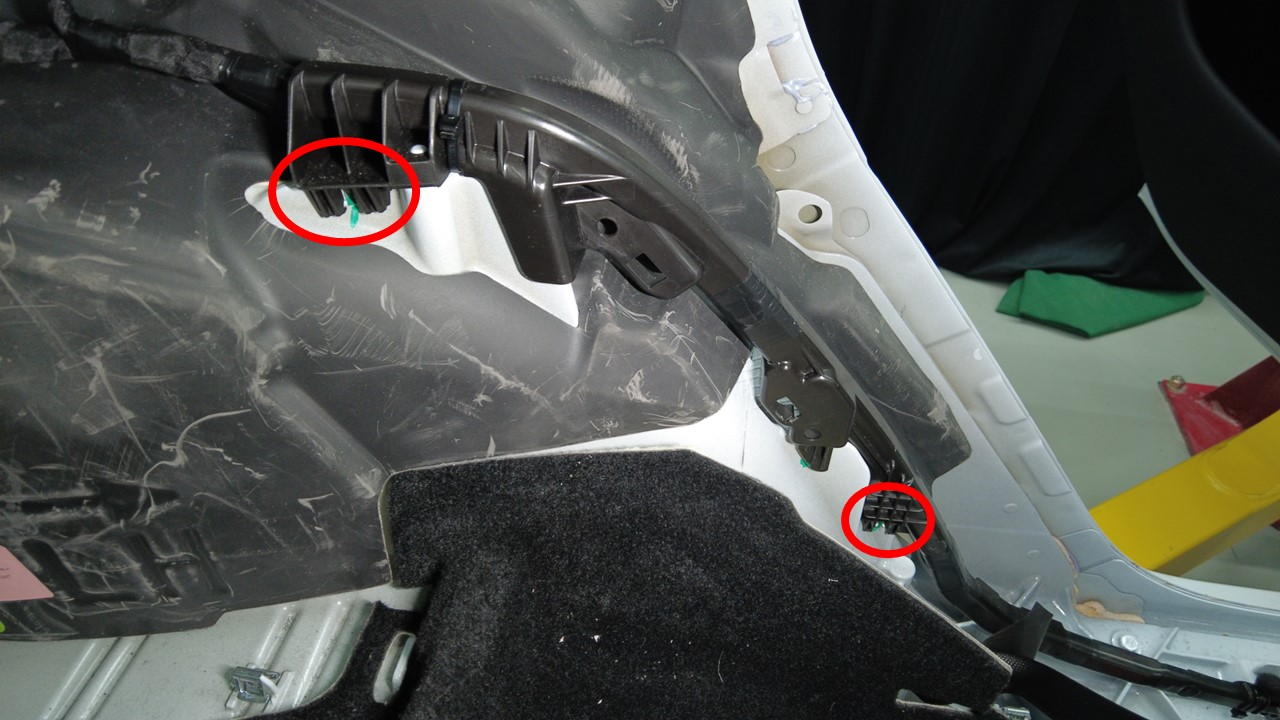

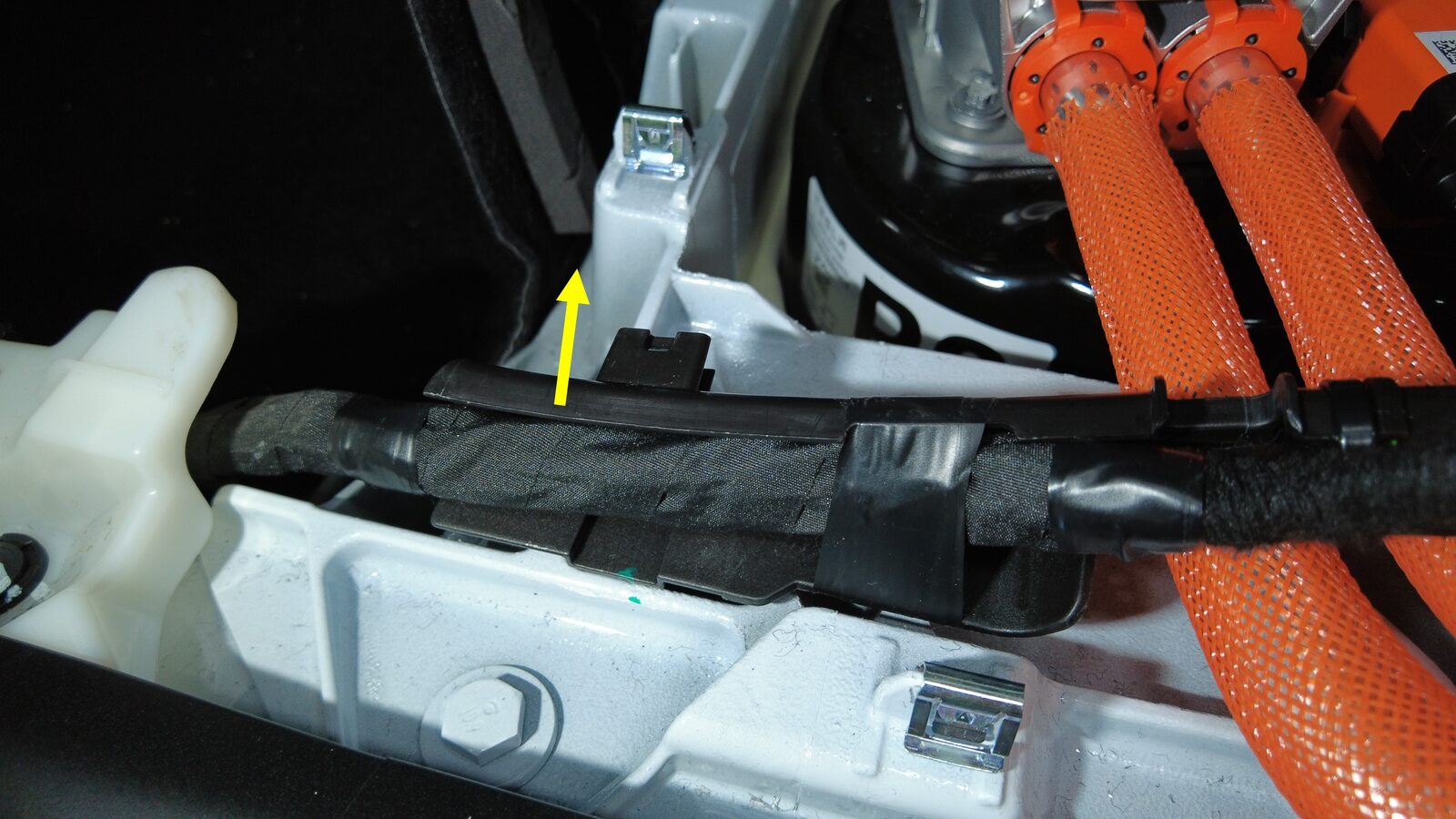

拆下将左侧车身线束固定到车身的夹子（3 个），然后将线束置于一旁。
-

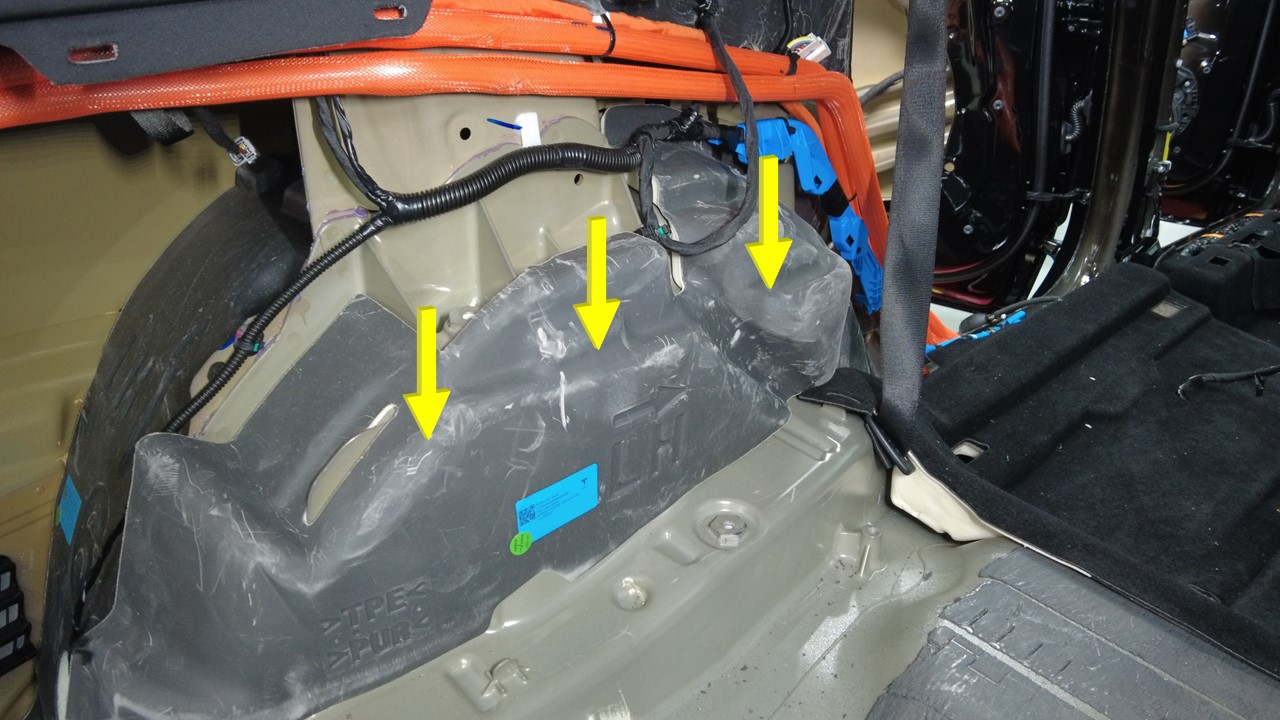

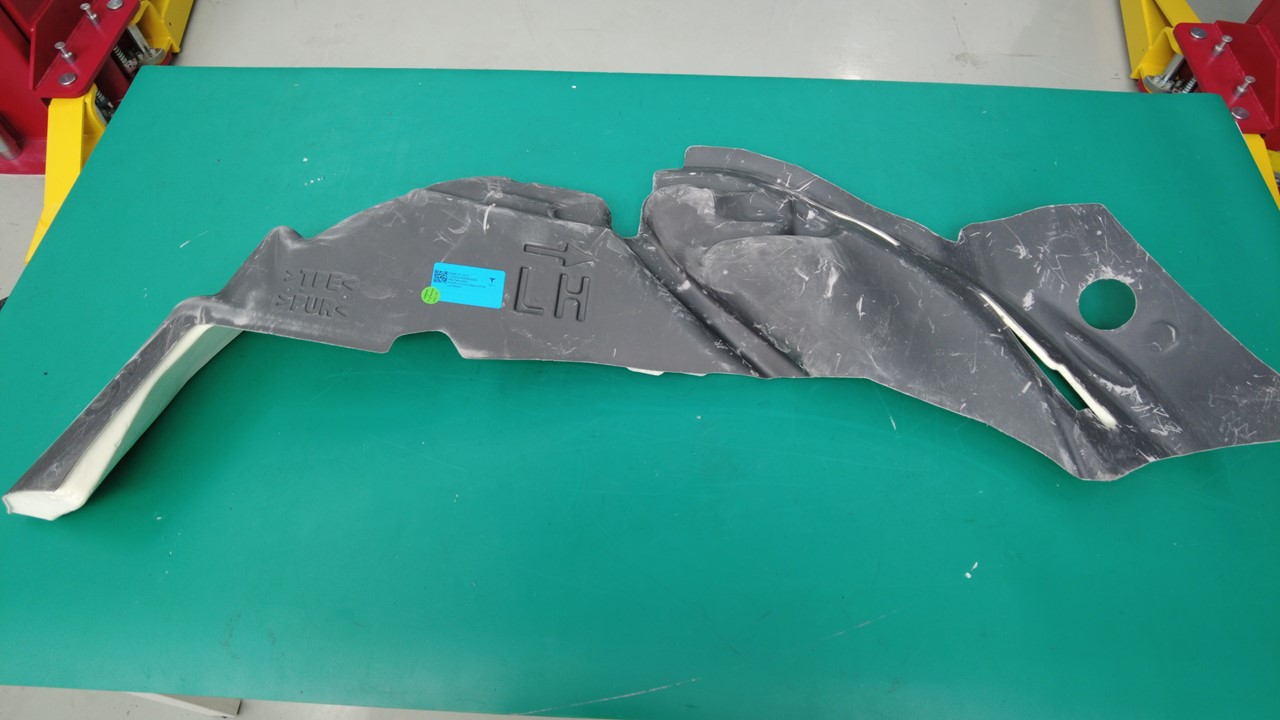

将左前轮罩绝缘体从车辆上拆下。
安装
-
将左前轮罩绝缘体安装到车辆上。
-
安装将左侧车身线束固定到车身的卡子（3 个）。
- 佩戴高压绝缘手套和皮质外手套。
-

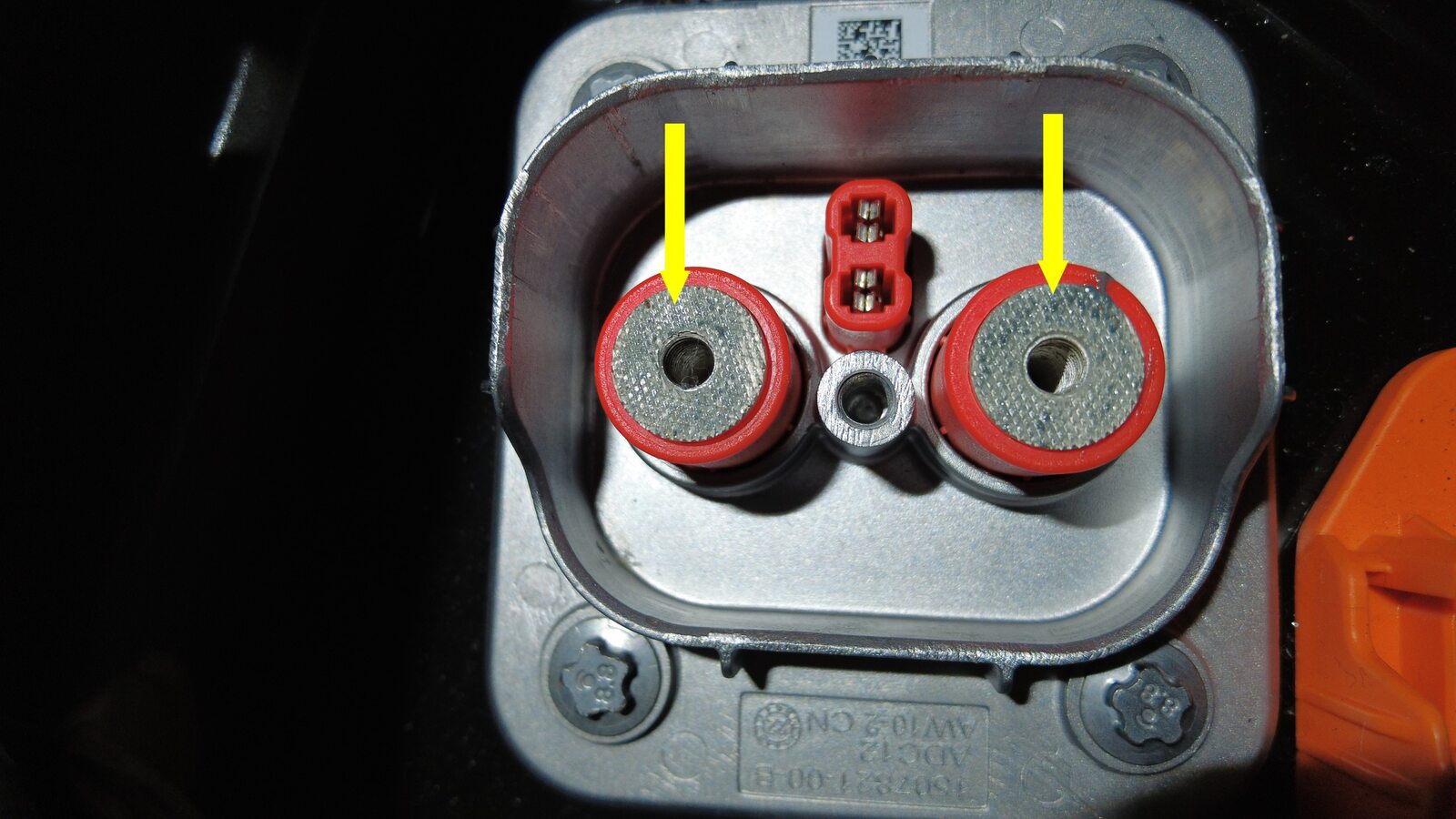

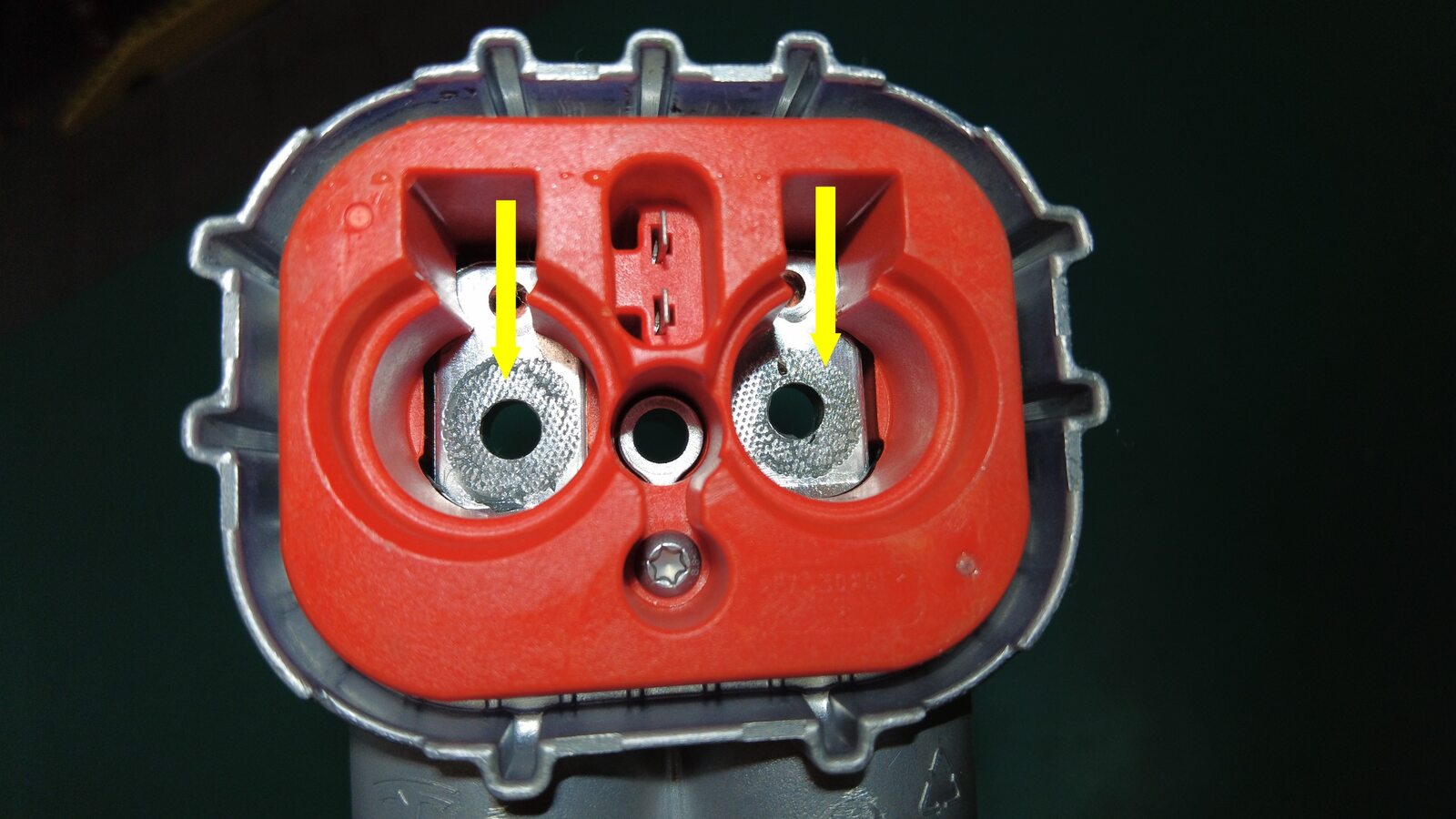

使用异丙醇 (IPA) 湿巾清理高压连接器接触面残留的 Penetrox，然后等待风干 1 分钟。
注新母排的高压连接器上涂有 Penetrox。
-
使用异丙醇 (IPA) 湿巾清理高压连接器母排接触面残留的 Penetrox，然后等待风干 1 分钟。
注重新使用母排时，必须清洁高压连接器。
-

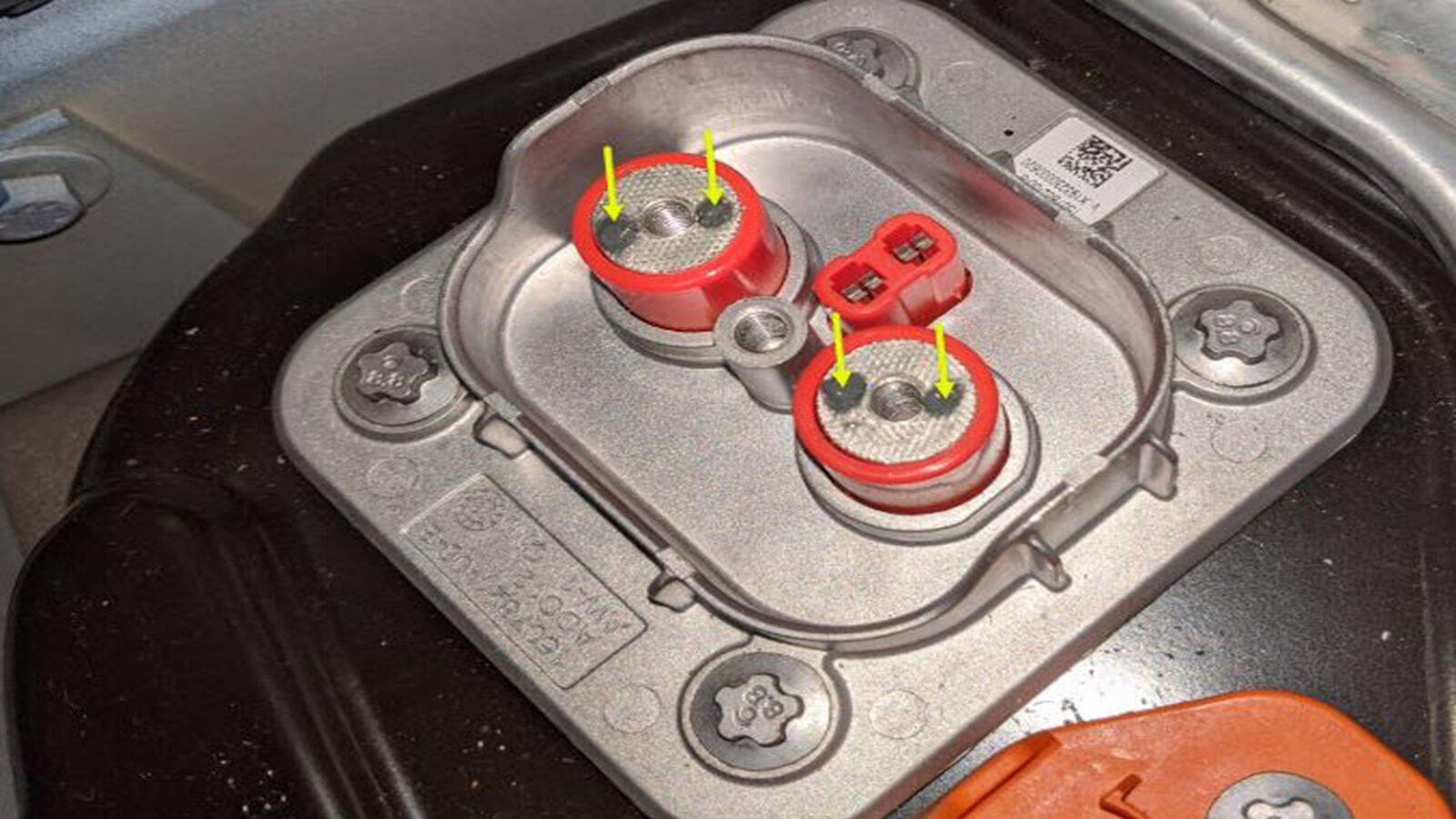

在两个高压连接器接头上的孔的任意一侧涂抹 2 滴直径约 5 毫米的 Penetrox A-13。均匀铺开，确认接触表面已涂满。
-
拆下高压接头下方的可充气袋。
-
放置母排套件连接器，然后将其降至高压接头上。
注抬起母排总成后端，以便安装。如果需要过大的力来固定母排，则母排可能已弯曲。检查母排是否损坏，必要时进行更换。
-
安装将充电接口母排套件固定到高压接头的螺栓（2 个）。9 Nm (6.6 lbs-ft)注紧固螺栓后进行标记。TIp推荐使用以下工具
- 已绝缘 10 毫米套筒扳手
-
在高压母排引线至螺栓头的每个高压接头处进行 Hioki 电阻测试。
- 如果电阻值反复在 0.050 毫欧（50 微欧）至 0.195 毫欧（195 微欧）之间变化，表明已通过 Hioki 测试，请继续执行下一步骤。
- 如果电阻值高于 0.195 毫欧（195 微欧），请停止作业，并上报 Toolbox 会话。
- 如果电阻值低于 0.050 毫欧（50 微欧），请重新放置探针并再次测量。
- 如果电阻值反复在 0.00 毫欧至 0.050 毫欧（50 微欧）之间变化，表明已通过 Hioki 测试，可执行下一步。
-
安装用于固定母排罩检修盖板的螺栓。9 Nm (6.6 lbs-ft)TIp推荐使用以下工具
- 已绝缘 10 毫米套筒扳手
- 脱下高压绝缘手套。
-
安装将左侧车身线束固定到车身后部的卡子。
- 安装第三排左侧上部 B 段风管。请参阅 风管 - C 柱下部段 - 第三排送风 - 左（Model Y L） ((拆卸和更换))。
- 安装行李箱 LH 饰板。请参阅 后备箱左侧饰板 - 后车底（Model Y L） ((拆卸和更换))。
- 安装左侧第二排座椅总成。请参阅 座椅总成 - 第二排座椅 - 左（Model Y L） ((拆卸和安装))。
