拖车钩盖板 ((拆卸和更换))

校正代码 1001050702 FRT 0.05 注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。 注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意: 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-03-05: 添加了视频。

拆卸

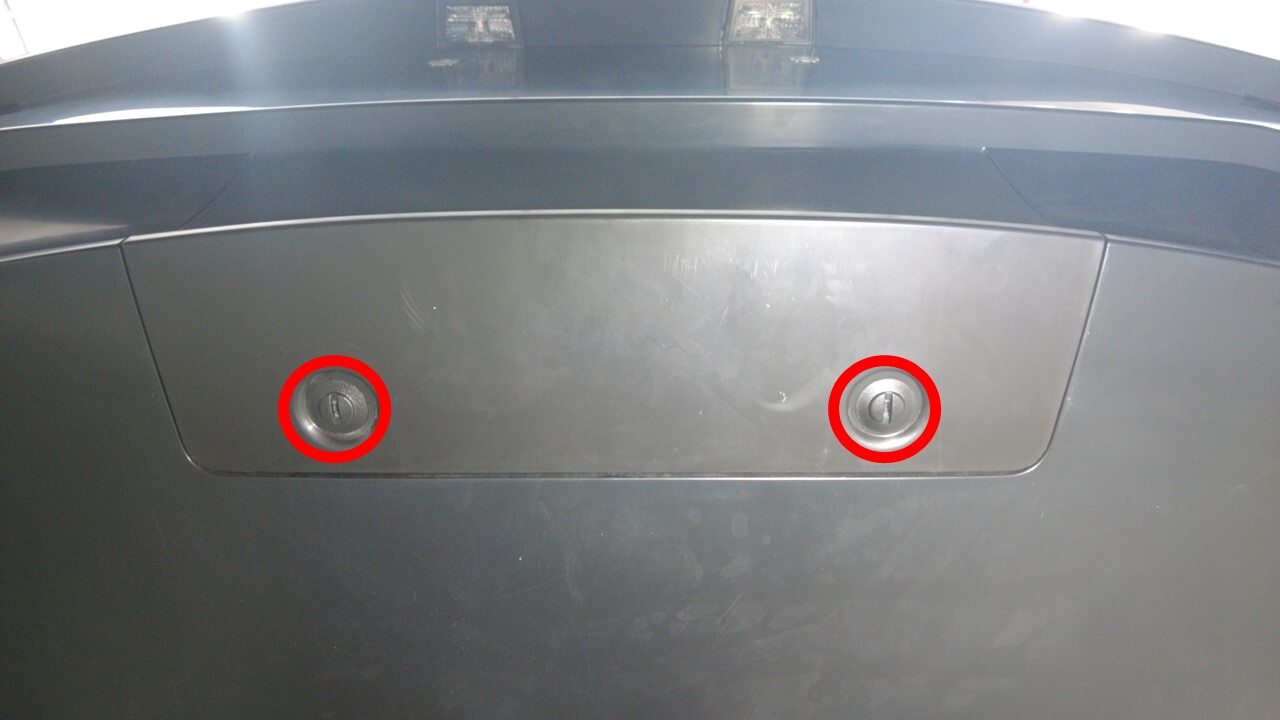

  1. 将用于固定牵引挂钩盖板的塑料螺栓(2 个)旋转 90 度,以将其松开。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • SL6.5 一字螺丝刀,10.4 英寸
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    本程序所含视频仅作为补充材料予以概括说明。请遵循本程序所列的所有步骤,以避免部件损坏和/或人身伤害。

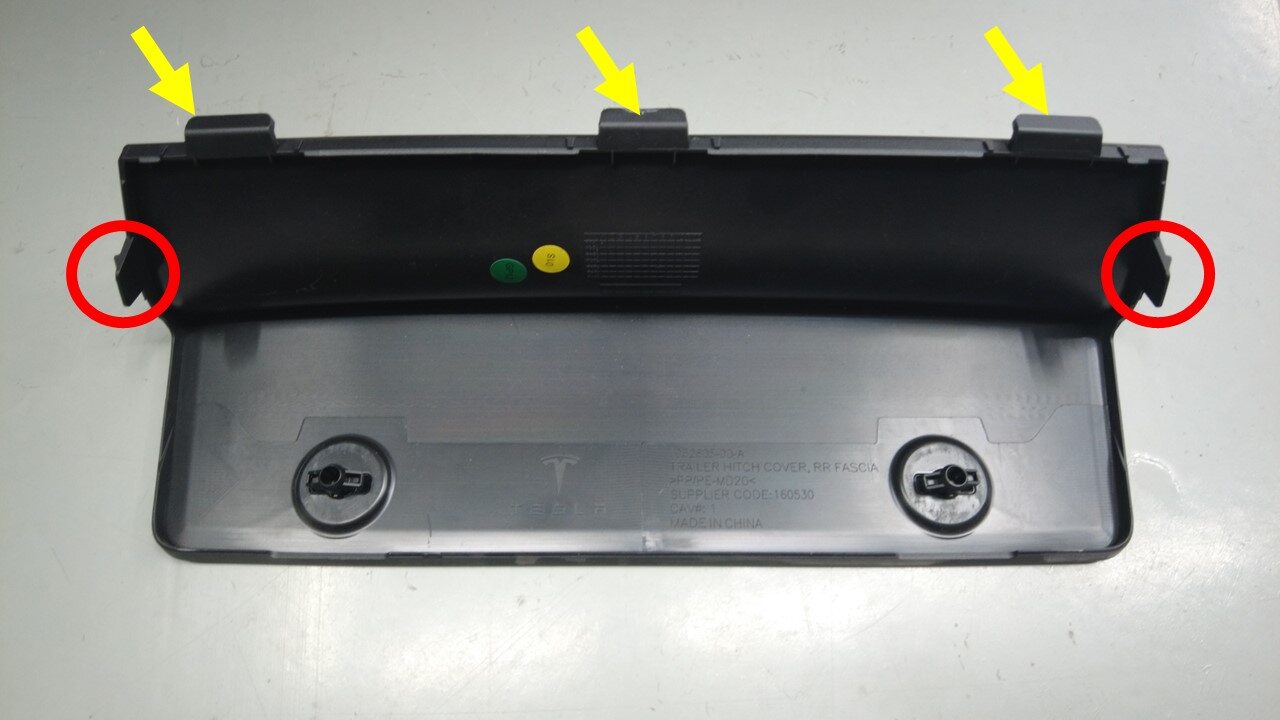

  2. 松开锁片(2 个),将牵引挂钩盖板从后饰板下部拆下。
    Informational PurposesAn informational icon, calling your attention
    注意请勿损坏导销。

安装

  1. 将导销插入凹槽,然后紧固将牵引挂钩盖板固定到后饰板下部的锁片(2 个)。
  2. 将用于固定牵引挂钩盖板的塑料螺栓(2 个)旋转 90 度,以将其紧固。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • SL6.5 一字螺丝刀,10.4 英寸
