磁盘外壳漏气测试（Model Y L） (Test/Adjust)

校正代码 16100100200 FRT 0.60 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1813553-00-A Model Y 结构化电池组空气分流器外壳泄漏测试仪
  • 1140501-00-A 高压电池外壳泄漏测试套件
  • 1080978-00-B MARK-10 测力计套件

程序

  1. 执行车辆高压禁用程序。请参阅 车辆电气绝缘程序（Model Y L） (Maintenance)。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿安装后滑板，也请勿连接低压电池电源；这些步骤将在后续操作中完成。
  2. 拆下并弃置高压电池通风罩总成上的通气孔塞（2 个）。

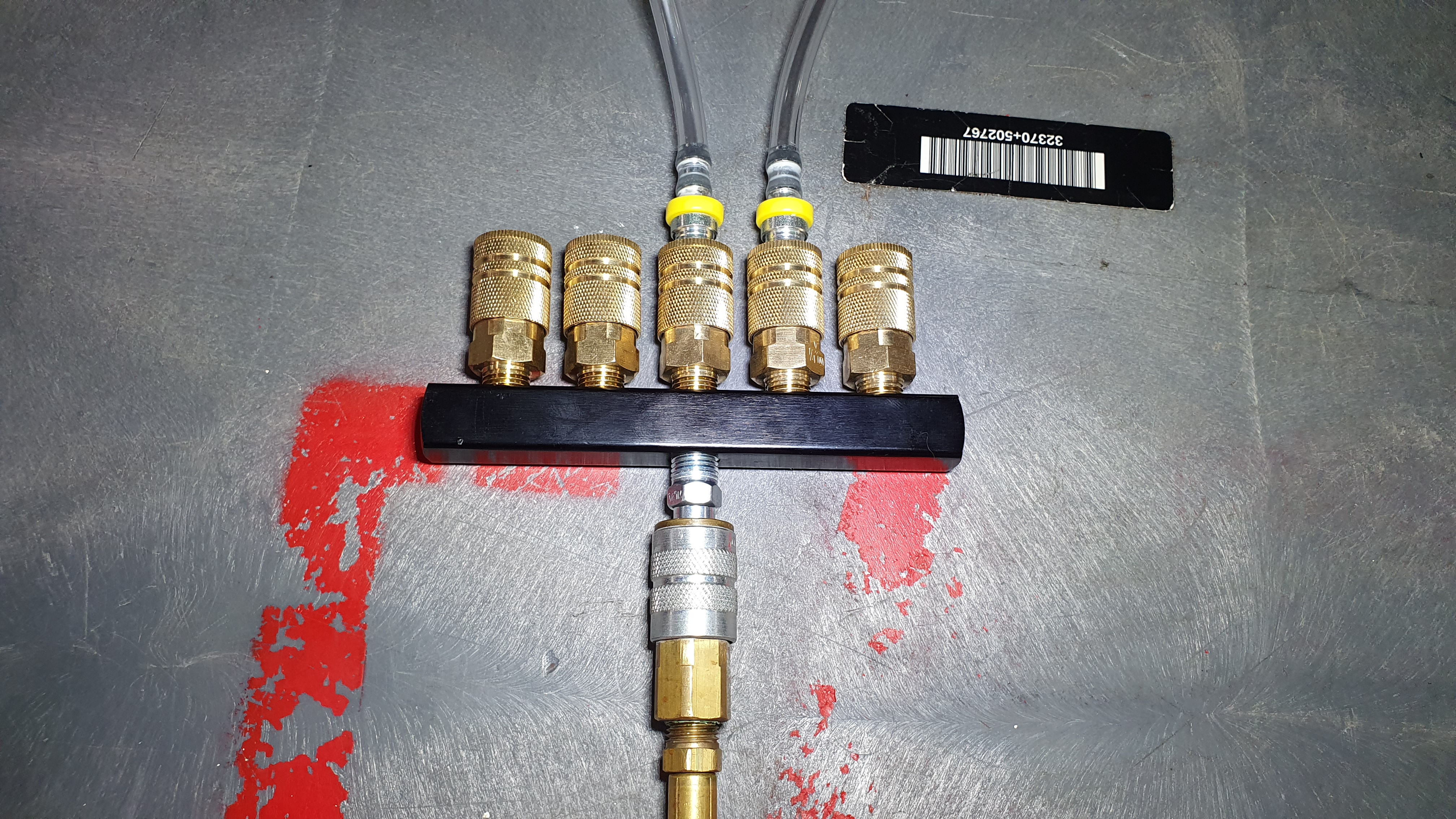

  3. 将空气分流器软管 (x2) 安装到护罩总成上。
  4. 将电池组外壳泄漏测试仪连接到空气分流器上。
  5. 将阀门旋钮转至垂直位置，关闭电池组外壳泄漏测试仪上的两个阀门。
  6. 将电池组外壳泄漏测试仪连接到供气装置上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保电池组外壳泄漏测试仪阀门全都处于关闭状态。
  7. 将阀门旋钮转至水平位置，将进口阀置于打开状态。
  8. 将电池组外壳泄漏测试仪设置为 0.15 psi。
  9. 打开出口阀以注入空气，等待 60 秒使空气充满系统。
  10. 压力达到 0.15 psi 后，立即关闭进口阀，然后等待 60 秒，使系统内压力趋于稳定。
  11. 记录起始压力，然后启动 45 秒计时器；45 秒后，记录最终压力。
  12. 用起始压力减去终止压力，根据情况执行相应操作：
    • 如果差值大于 0.012 psi，检查软管、适配器和插塞接头，关闭出口阀并打开进口阀，检查调节器压力，然后从第5步开始重新测试。如果差值仍大于 0.012 psi，则上报 Toolbox 会话。
    • 如果差值小于或等于 0.012 psi，继续此程序。
  13. 将供气装置从电池组外壳泄漏测试仪上断开。
  14. 将空气分流器软管（2 个）从高压电池护罩总成上拆下。
  15. 将空气分流器从电池组外壳泄漏测试仪上断开。
  16. 将新的通气孔塞 (1108907-00-B)（2 个）安装到高压电池通风罩总成上。使用 MARK-10 测力计在通风罩上垂直施加 200 N 的作用力。
  17. 用一根手指斜着按压通气孔塞，检查并确保其已完全就位；如果通气孔塞松动或损坏，请更换；如未松动或损坏，则无需操作。
  18. 安装后滑板。请参阅 滑板 - 后 ((拆卸和更换))。
  19. 连接低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
