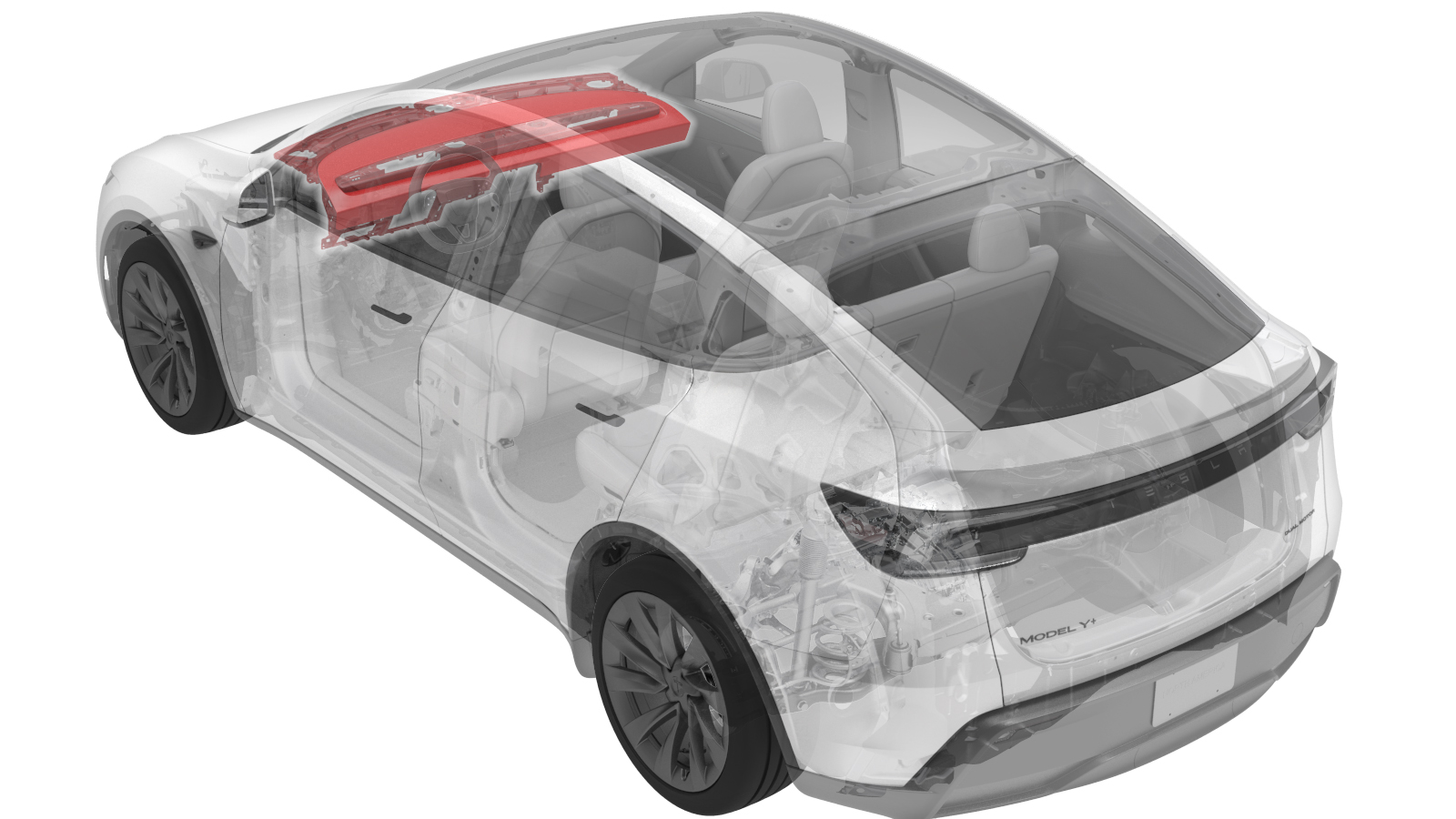

饰板总成 - 仪表板 - 上 ((拆卸和安装))

校正代码 14050103801 FRT 1.38 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

2026-03-03: 发布了新的程序。

扭矩规格

表 1. 扭矩规格：饰板总成 - 仪表板 - 上 ((拆卸和更换))
描述	扭矩值	推荐工具	重复使用/更换	备注
将仪表板支架固定到副驾位安全气囊附近横梁的螺栓（2 个）	8 Nm (5.9 lbs-ft)	外梅花套筒 E10	更换	1112138-00-C
将仪表板支架固定到横梁的螺钉	2.3 Nm (1.7 lbs-ft)	Torx T20 钻头	重复使用

拆卸

打开两个前车门，降下两个前车窗。
在触摸屏上，点击Controls > Steering，使用左侧滚轮将转向柱调整至最外最低位置。
将前排两个座椅后移。
断开低压电池电源。请参阅低压电源（锂）（断开和连接） (Modify)。
拆下 A 柱 LH 和 RH 上部饰板。请参阅 A 柱上部饰板 - 左 ((拆卸和更换))。
拆下 RH 气波槽。请参阅仪表板 - 气流风管 - 右 ((拆卸和安装))。
拆下仪表板下部总成。请参阅饰板总成 - 仪表板 - 下 ((拆卸和更换))。
拆下 LH 脚部空间进气槽。请参阅脚部空间风管 - 驾驶位 ((拆卸和更换))。
拆下转向柱下部间隙隔套。请参阅间隙隐藏饰板 - 转向柱 - 下部 ((拆卸和更换))。
拆下触摸屏和机颈。请参阅中央显示器 - 支座（拆卸和更换）。
拆下浮翼。请参阅仪表板 - 顶部浮翼盖板 ((拆卸和更换))。
松开 ETC 连接器（如配备）。
拆下包覆总成。请参阅扬声器格栅 - 仪表板 ((拆卸和安装))。
拆下仪表板左右扬声器。请参阅扬声器 - 仪表板 -左 ((拆卸和更换))。
拆下仪表板中间扬声器。请参阅音频扬声器 - 全频 100Mm ((拆卸和更换))。
将仪表板扬声器线束从锁片（2 个）上松开。

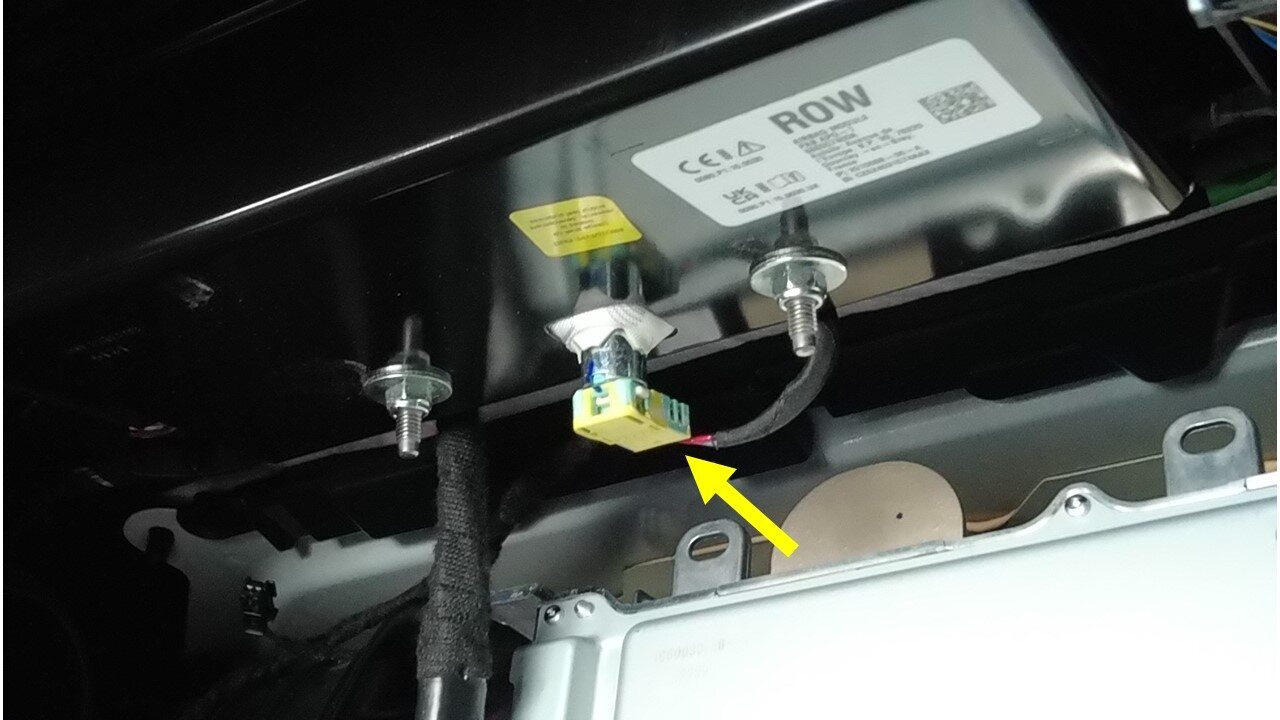

断开副驾位气囊连接器。

注
抬起白色锁片，以松开连接器。

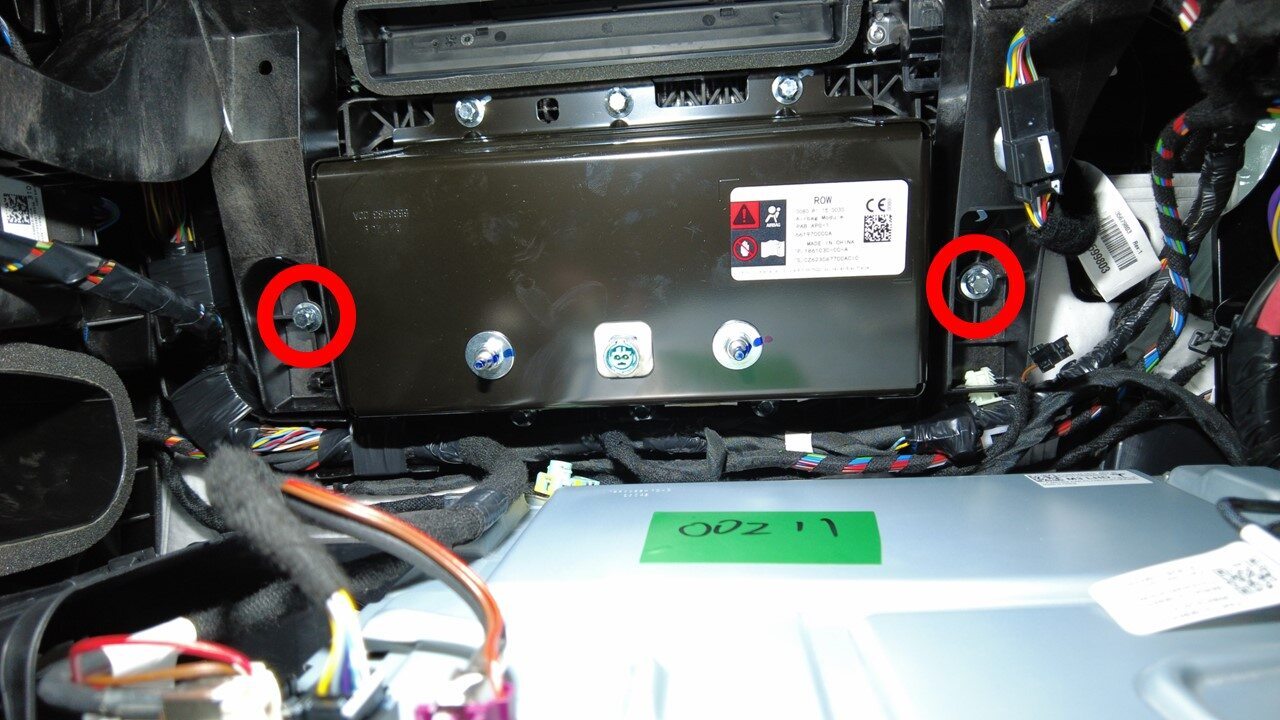

拆下并弃用将仪表板支架固定到副驾位气囊附近横梁的螺栓（2 个）。
TIp
推荐使用以下工具

外梅花套筒 E10

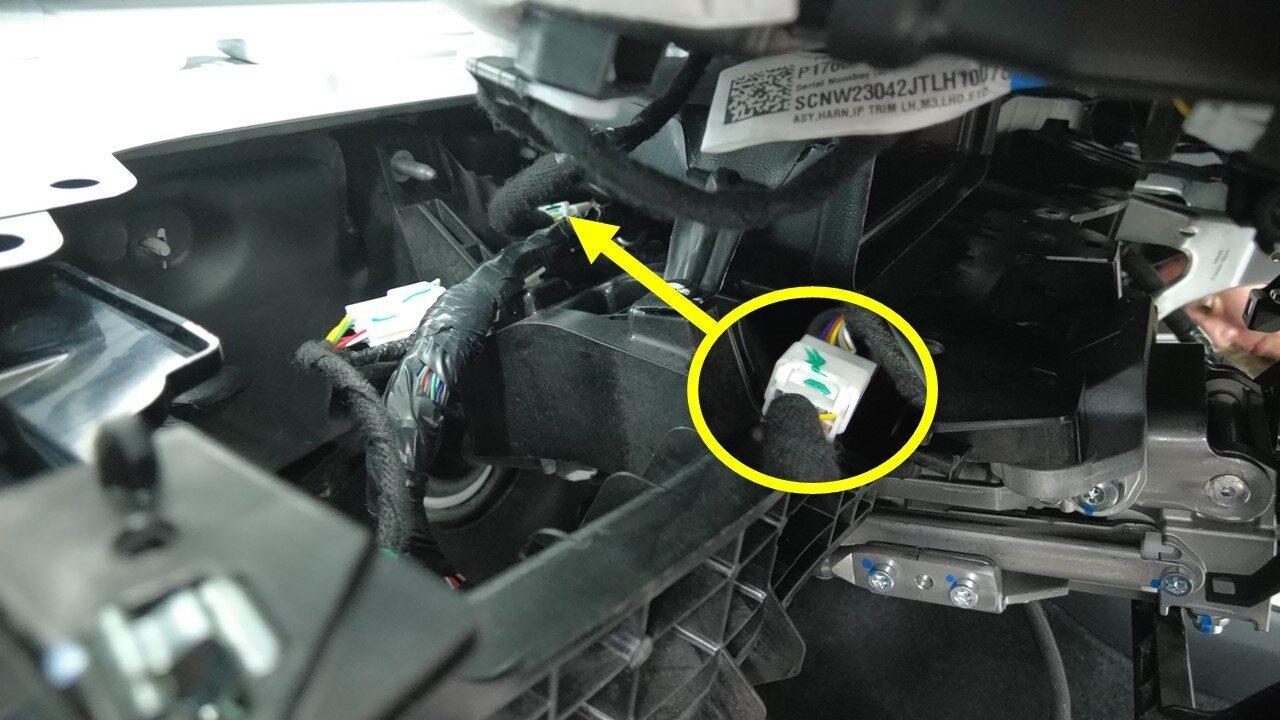

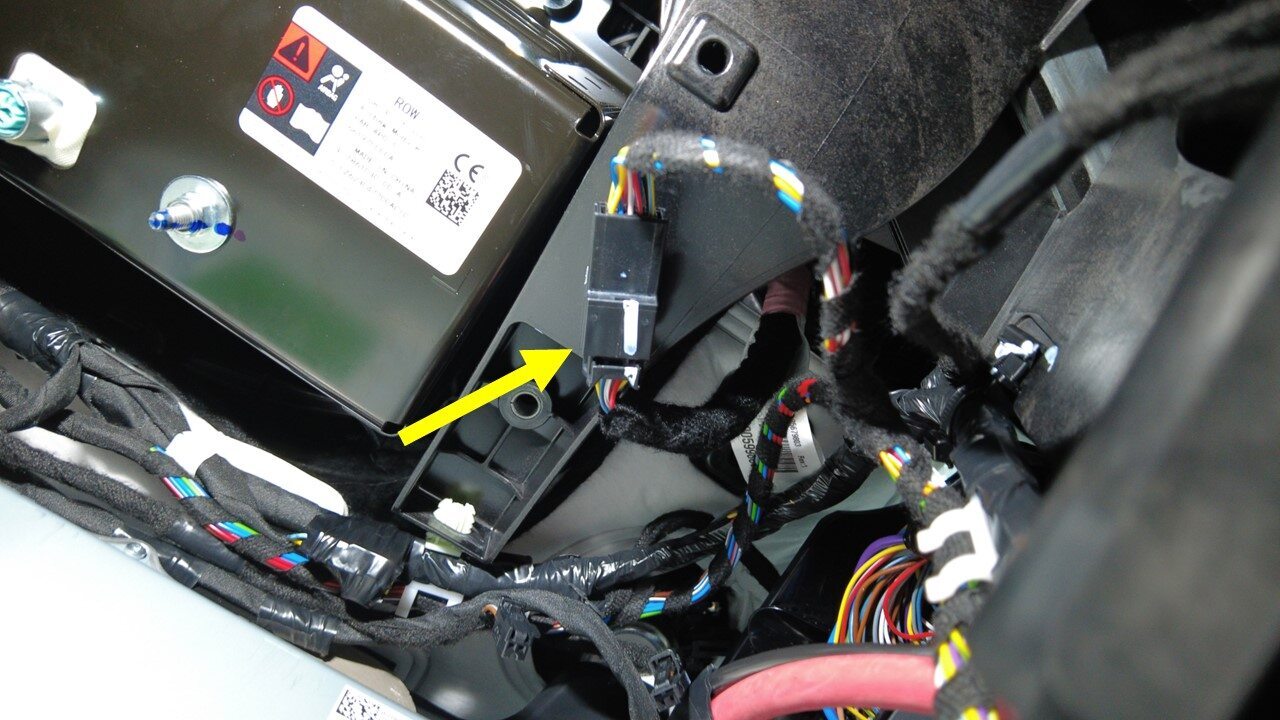

断开仪表板右侧的仪表板线束连接器。

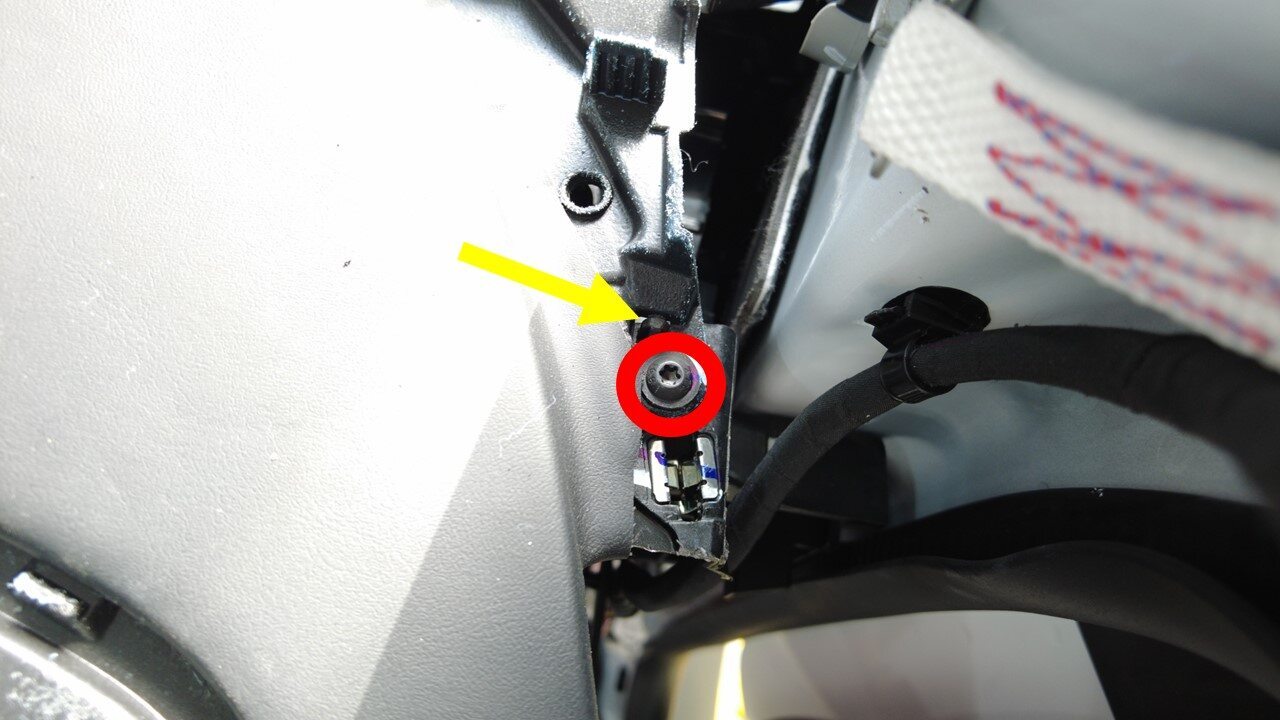

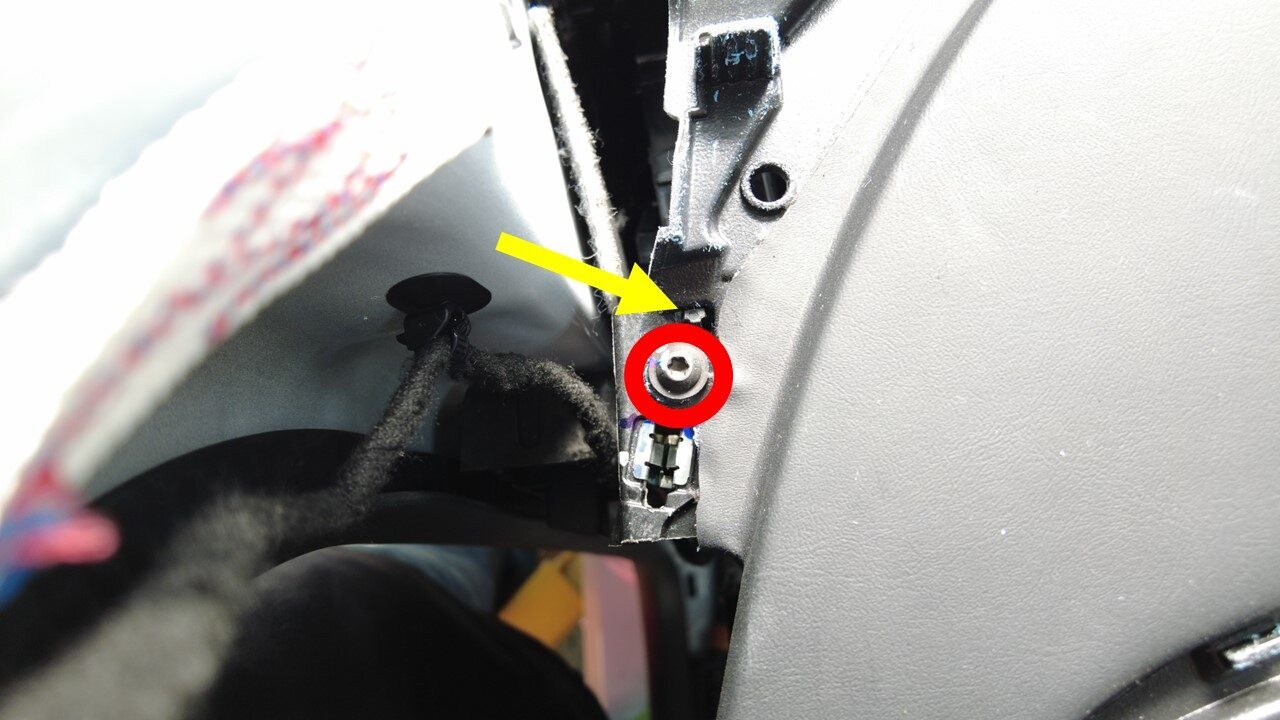

拆下将仪表板支架固定到左侧上部横梁的螺钉。
TIp
推荐使用以下工具

Torx T20 钻头

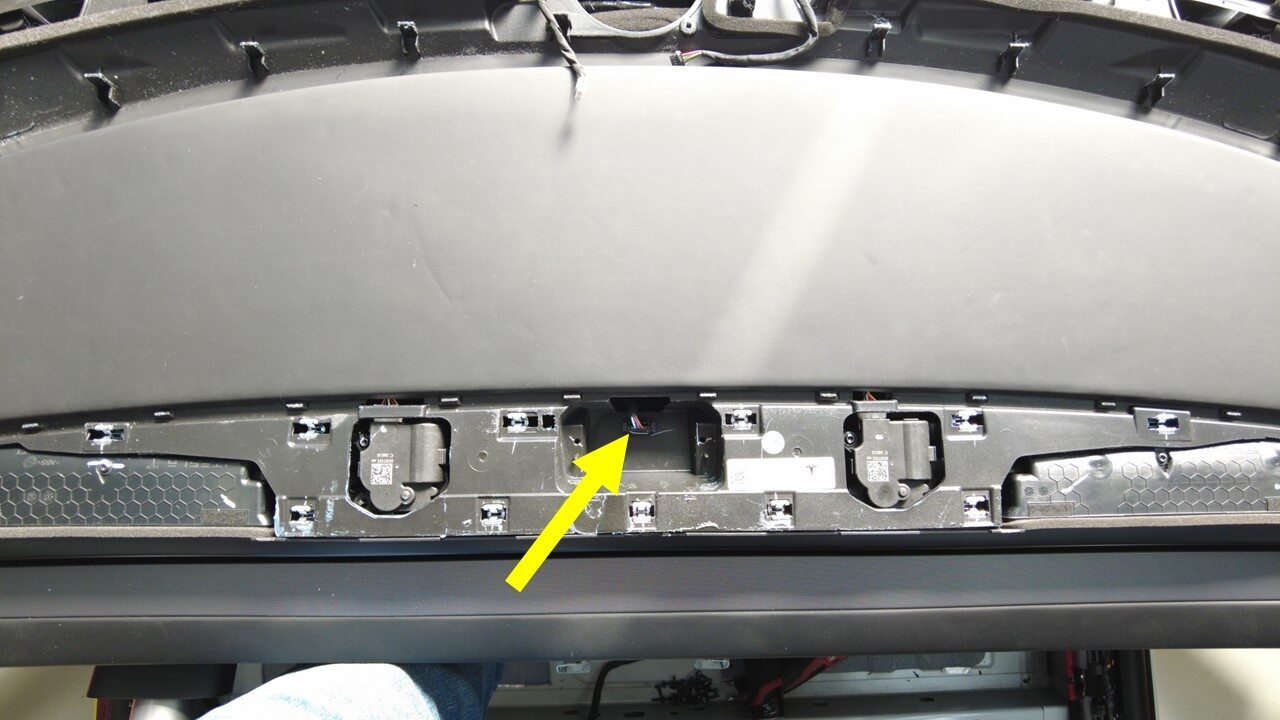

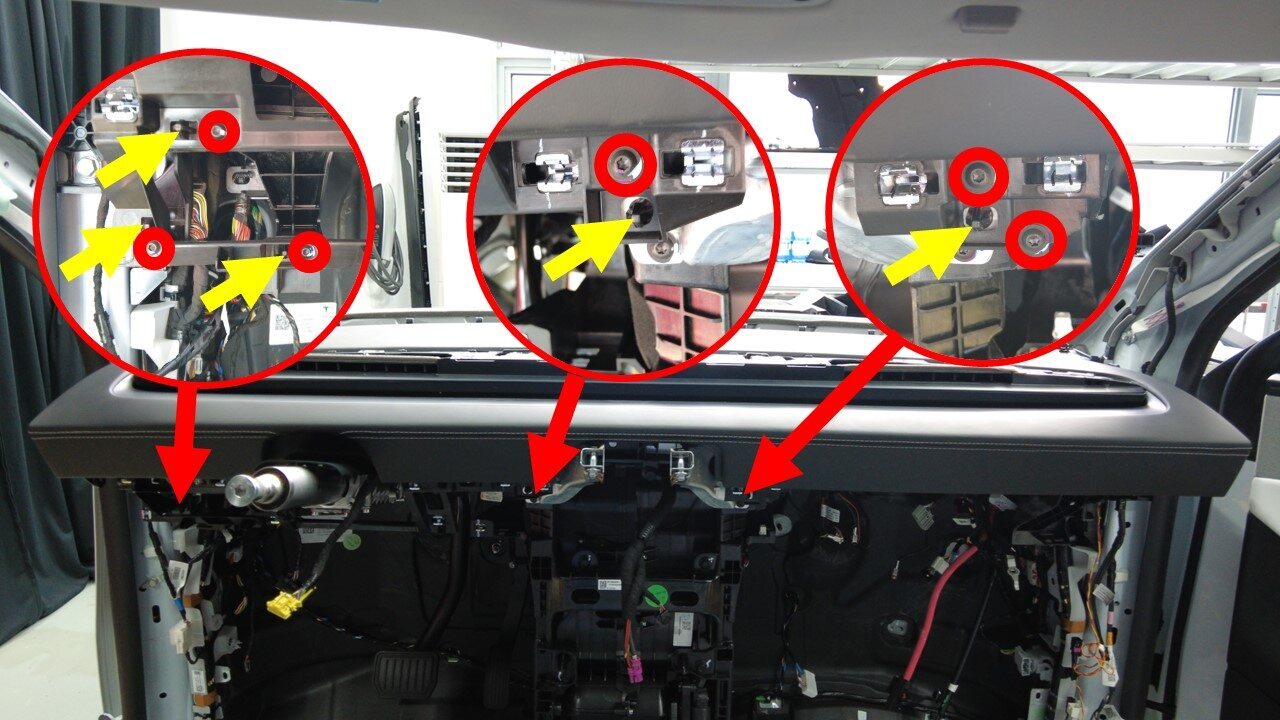

拆下将仪表板支架固定到横梁的螺钉（7 个）。
TIp
推荐使用以下工具

Torx T20 钻头

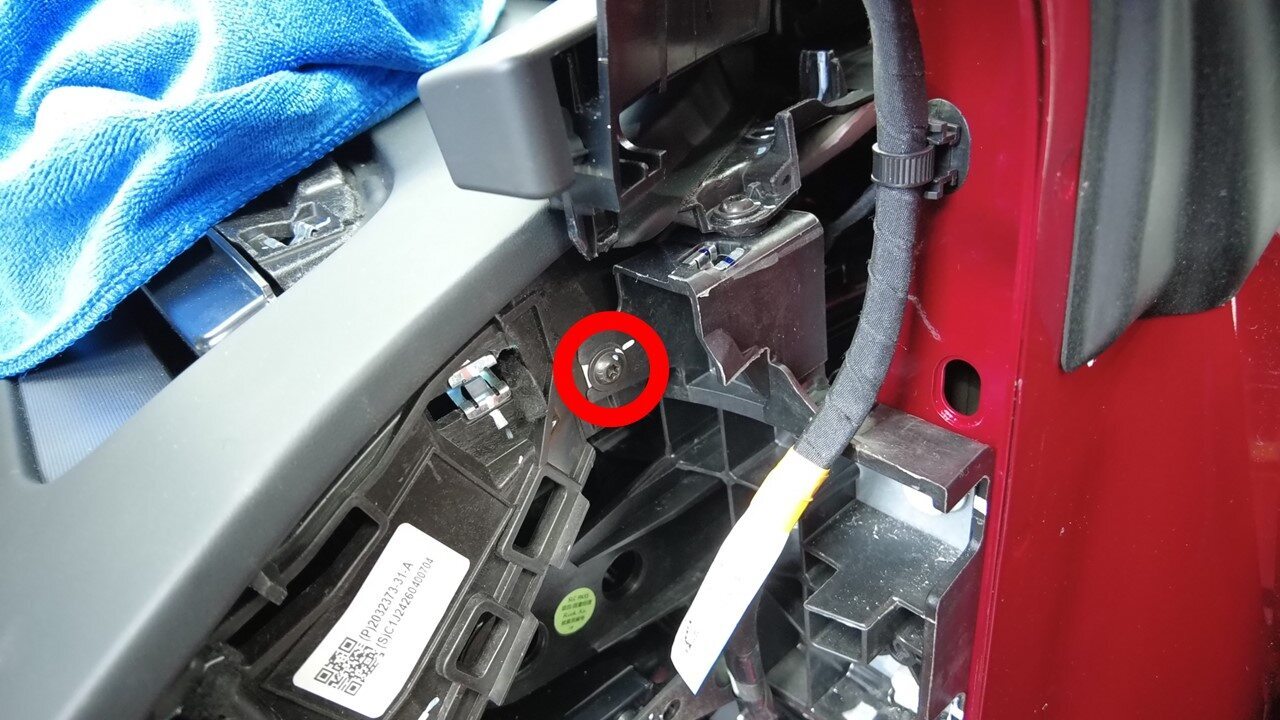

拆下将仪表板支架固定到右侧上部横梁的螺钉。
TIp
推荐使用以下工具

Torx T20 钻头

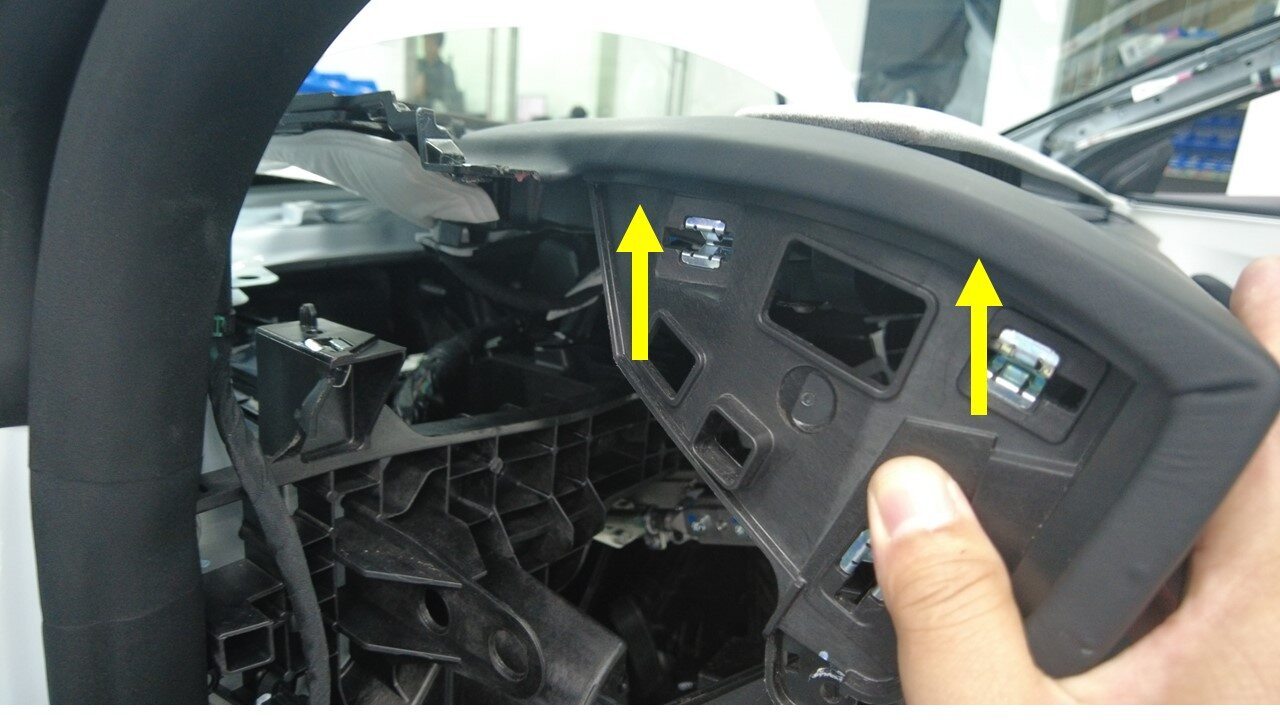

断开仪表板左侧的仪表板线束连接器。

注
轻轻抬起仪表板左侧以断开连接器。

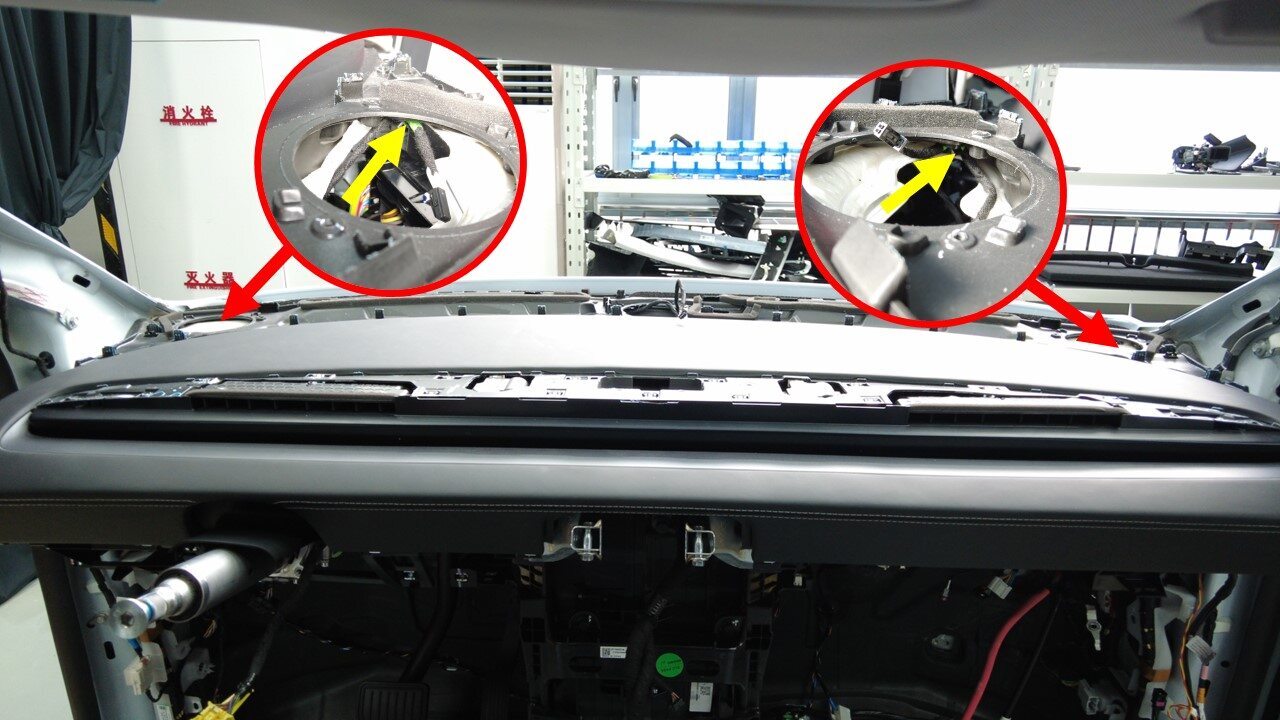

在协助下，松开锁片，将仪表板上部支架总成从车辆上拆下。

安装

在协助下，接合锁片，将仪表板上部支架安装到车辆上。
将仪表板线束连接器连接到仪表板左侧。

注
轻轻抬起仪表板左侧以连接连接器。
安装将仪表板支架固定到左侧上部横梁的螺钉。
2.3 Nm (1.7 lbs-ft)
TIp
推荐使用以下工具

Torx T20 钻头
安装将仪表板支架固定到横梁的螺钉（7 个）。
2.3 Nm (1.7 lbs-ft)
TIp
推荐使用以下工具

Torx T20 钻头
安装将仪表板支架固定到右侧上部横梁的螺钉。
2.3 Nm (1.7 lbs-ft)
TIp
推荐使用以下工具

Torx T20 钻头
将仪表板线束连接器连接到仪表板右侧。
安装新的螺栓（2 个），将仪表板支架固定到副驾位气囊附近横梁。
8 Nm (5.9 lbs-ft)
TIp
推荐使用以下工具

外梅花套筒 E10
连接副驾位气囊连接器。

注
确保听到了清晰的锁止声，这表明连接器已完全就位。
将仪表板扬声器线束安装到锁片（2 个）上。
安装仪表板左右扬声器。请参阅扬声器 - 仪表板 -左 ((拆卸和更换))。
安装仪表板中间扬声器。请参阅音频扬声器 - 全频 100Mm ((拆卸和更换))。
安装包覆总成。请参阅扬声器格栅 - 仪表板 ((拆卸和安装))。
连接 ETC 连接器（如配备）。
安装浮翼。请参阅仪表板 - 顶部浮翼盖板 ((拆卸和更换))。
安装触摸屏和机颈。请参阅中央显示器 - 支座（拆卸和更换）。
安装转向柱下部间隙隔套。请参阅间隙隐藏饰板 - 转向柱 - 下部 ((拆卸和更换))。
安装左侧脚部空间进气槽。请参阅脚部空间风管 - 驾驶位 ((拆卸和更换))。
安装仪表板下部总成。请参阅饰板总成 - 仪表板 - 下 ((拆卸和更换))。
安装右侧气波槽。请参阅仪表板 - 气流风管 - 右 ((拆卸和安装))。
安装 A 柱 LH 和 RH 上部饰板。请参阅 A 柱上部饰板 - 左 ((拆卸和更换))。
连接低压电池电源。请参阅低压电源（锂）（断开和连接） (Modify)。
将两个前排座椅移回原位。
在触摸屏上，点击Controls > Steering，然后使用左侧滚轮将转向柱调整回原位。
升起两个前车窗，关闭两个前车门。
