转向柱控制模块 ((拆卸和更换))
校正代码
3205010702
FRT
0.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将转向柱控制模块固定到转向柱的螺栓 |
 2.4 Nm (1.8 lbs-ft) |
|
重复使用 |
拆卸
- 打开 LH 前车门，降下 LH 前车窗。
- 在触摸屏上，点击，使用左侧滚轮将转向柱调整至最外最下位置，然后点击Save。
- 拆卸方向盘下部护罩亮条。请参阅 下部转向柱护罩 - 仪表板 ((拆卸和更换))。
-

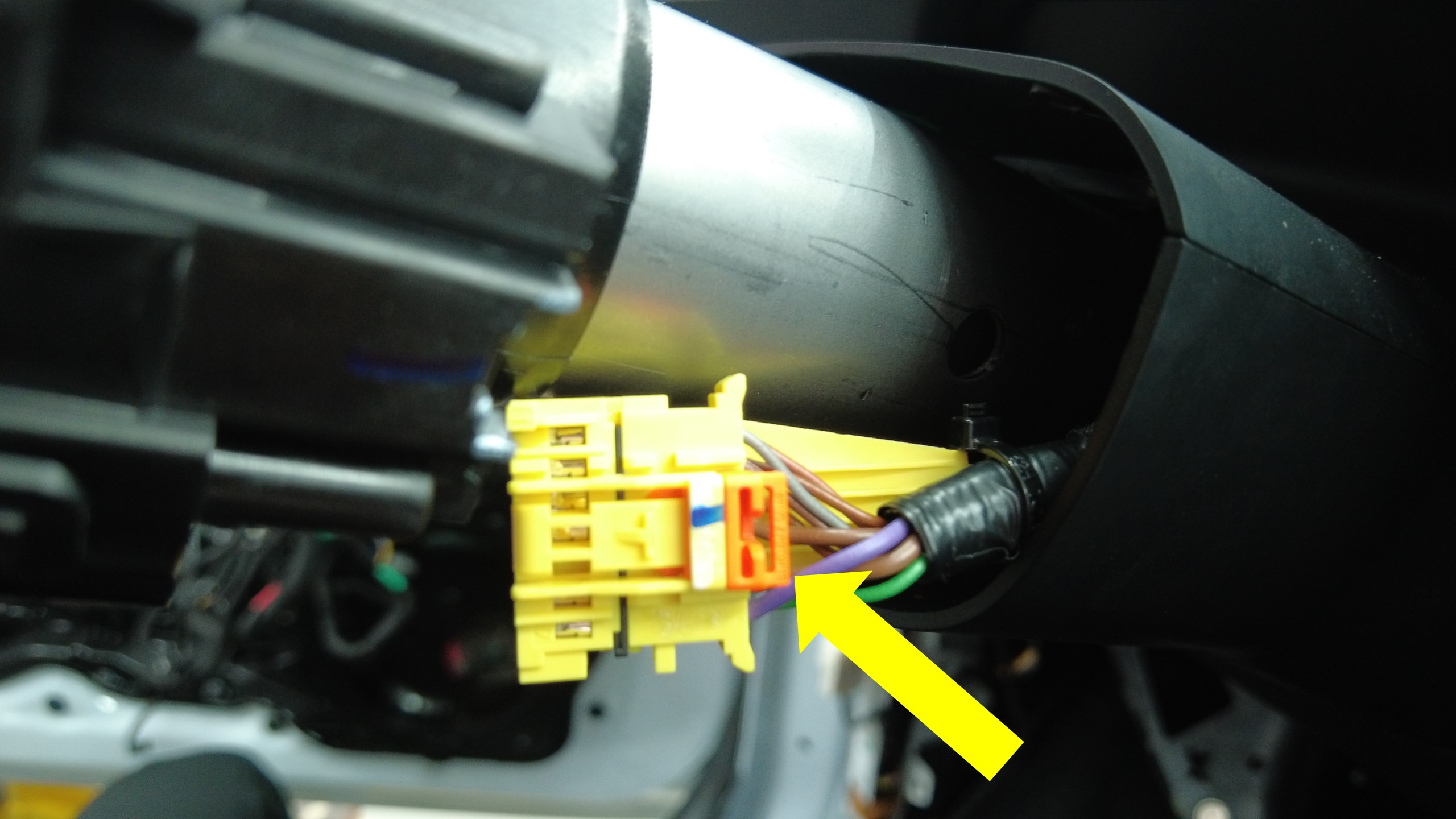

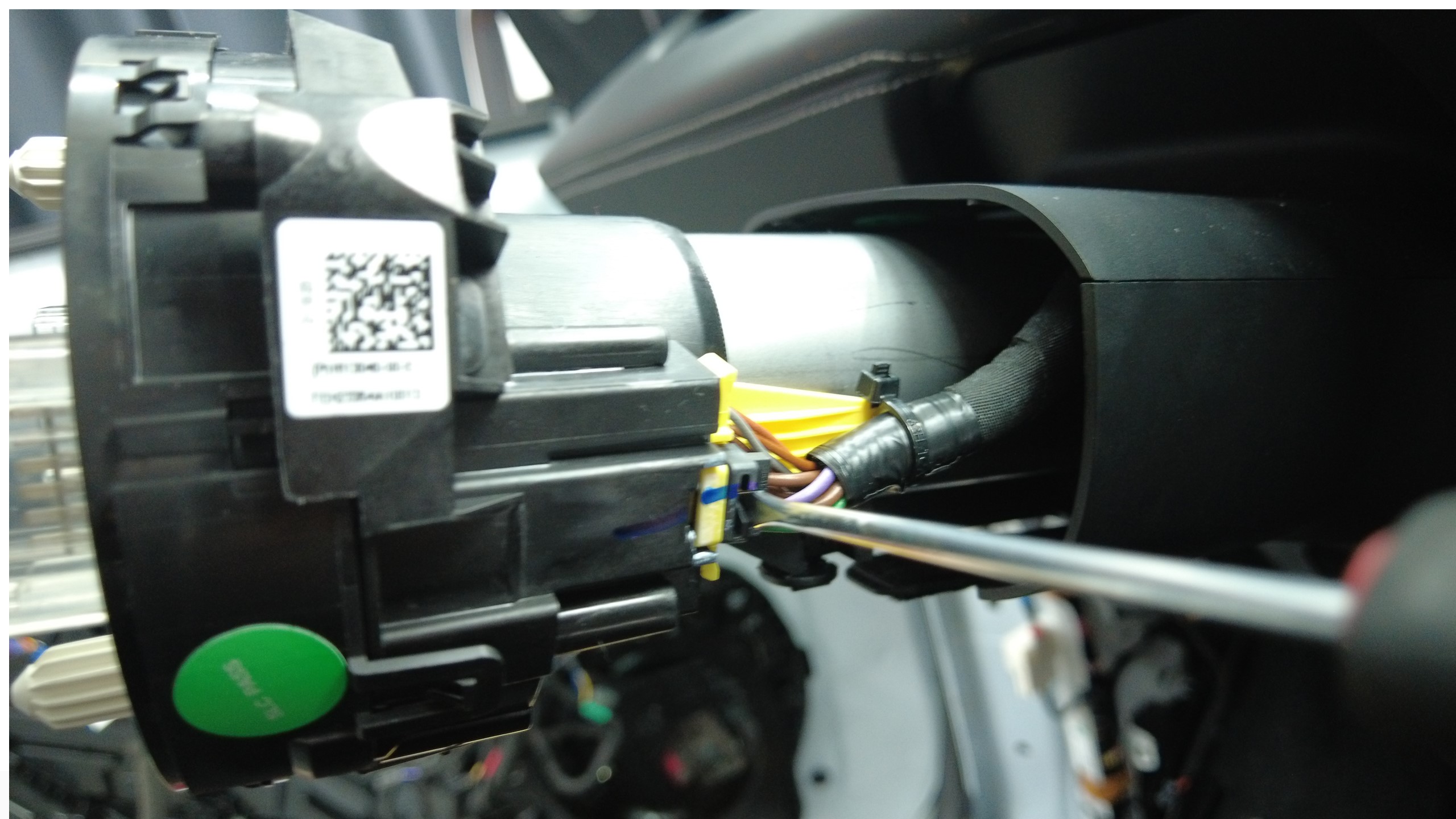

拆卸并弃置转向柱控制模块连接器上的固定夹，然后断开转向柱控制模块连接器上的电气线束。

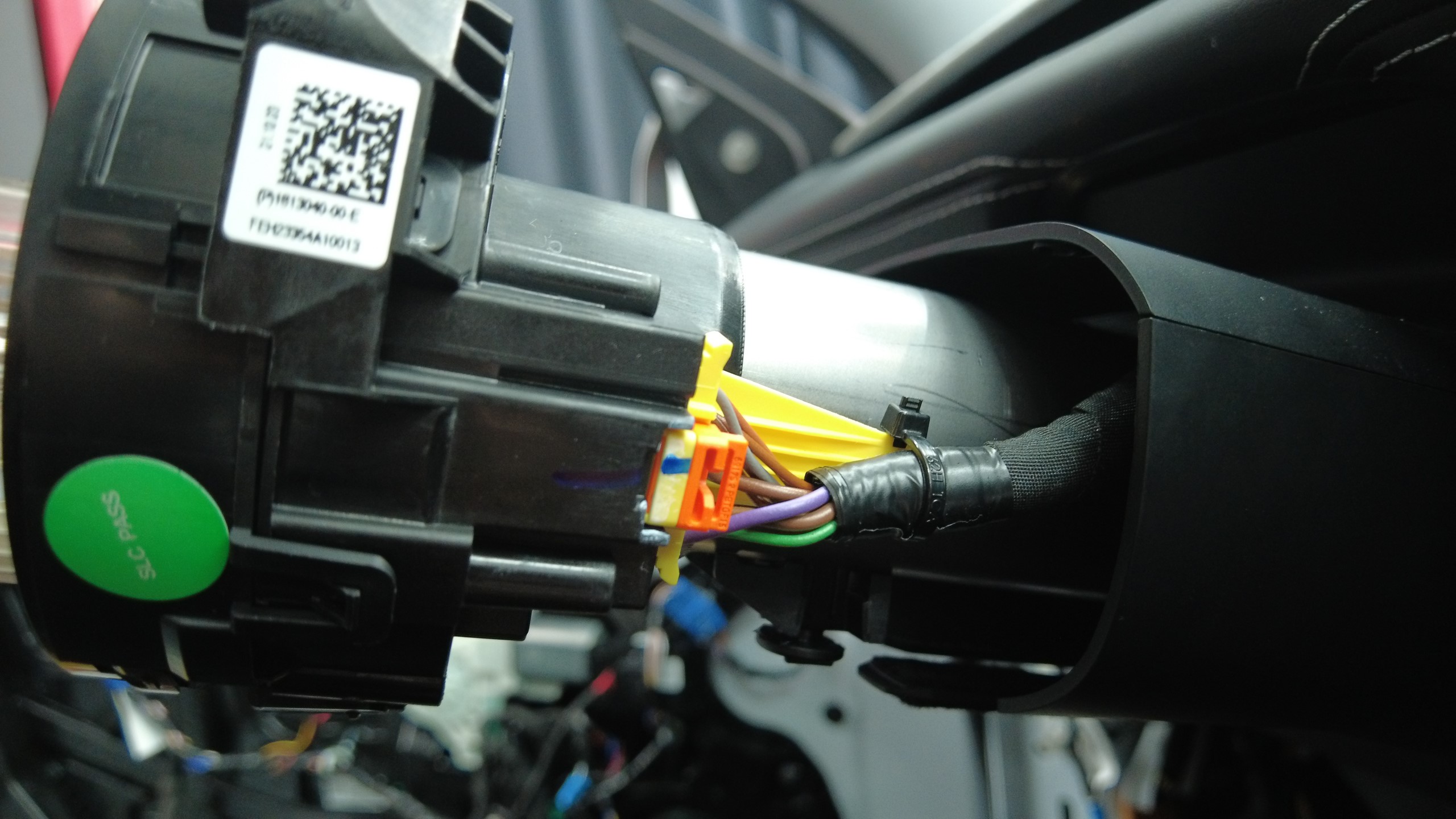

警告检查连接器上是否有损坏的夹子，如果有则需拆下。
-

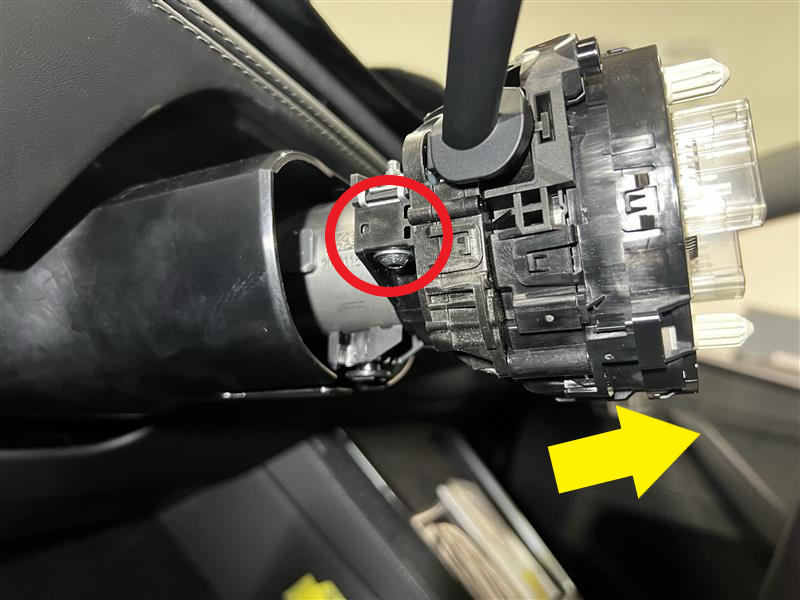

松开将转向柱控制模块固定到转向柱的螺栓，然后将模块从车辆上拆下。
TIp推荐使用以下工具
- Torx T20 钻头
安装
-

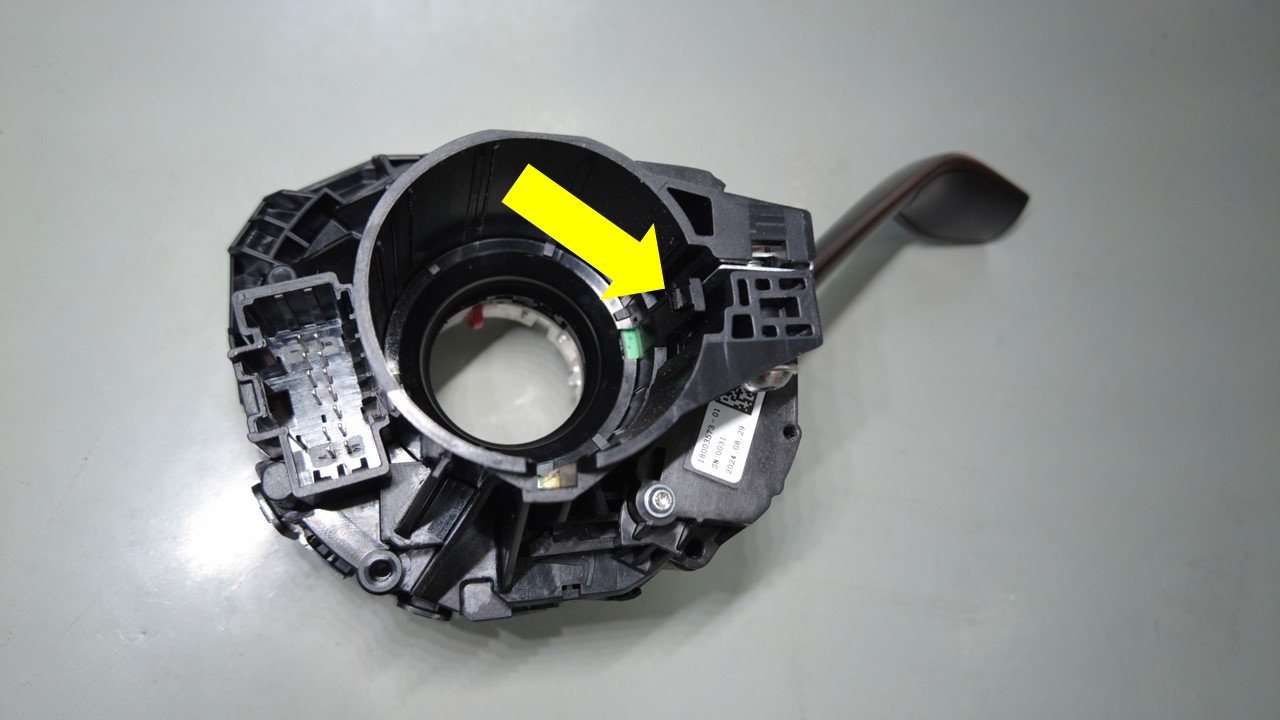

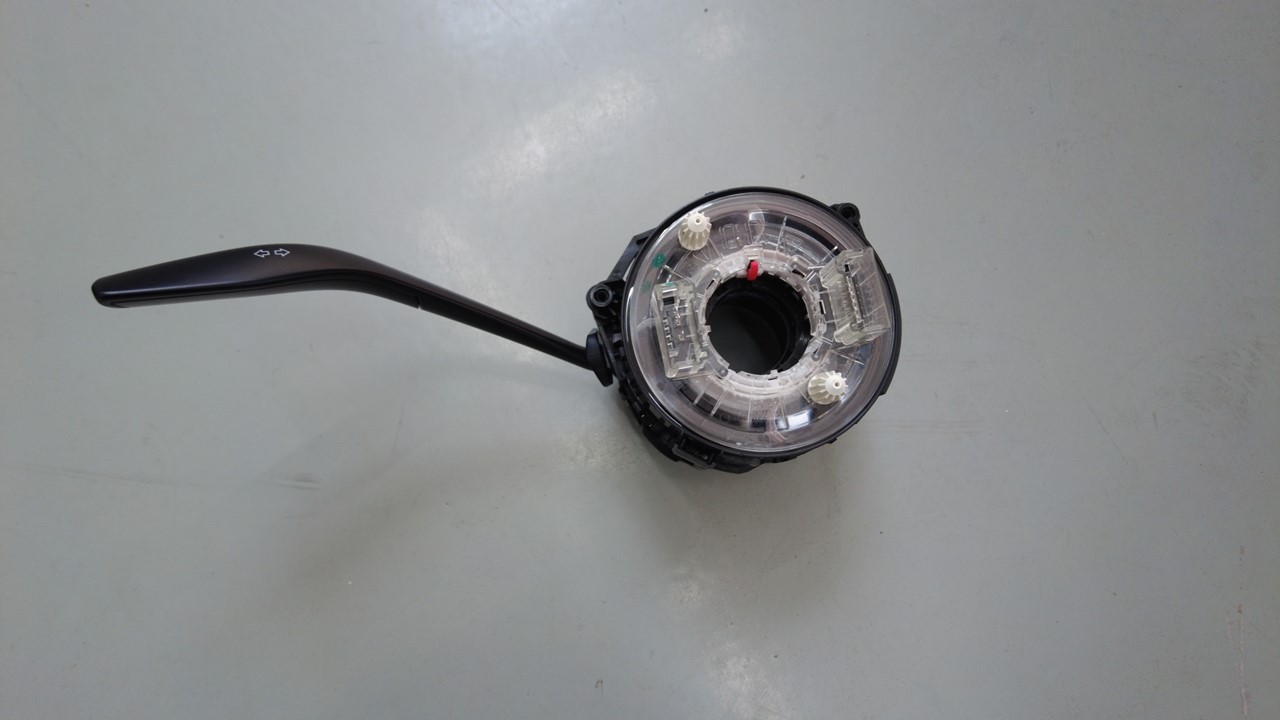

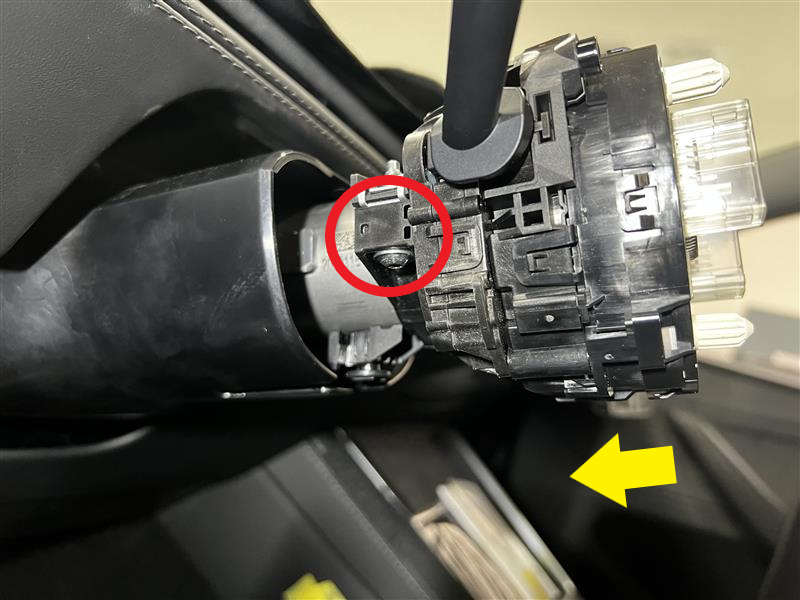

将转向柱控制模块小心地放置在转向柱上，然后安装将模块固定到转向柱的螺栓。2.4 Nm (1.8 lbs-ft)注确保转向柱控制模块已正确就位。TIp推荐使用以下工具
- Torx T20 钻头
-

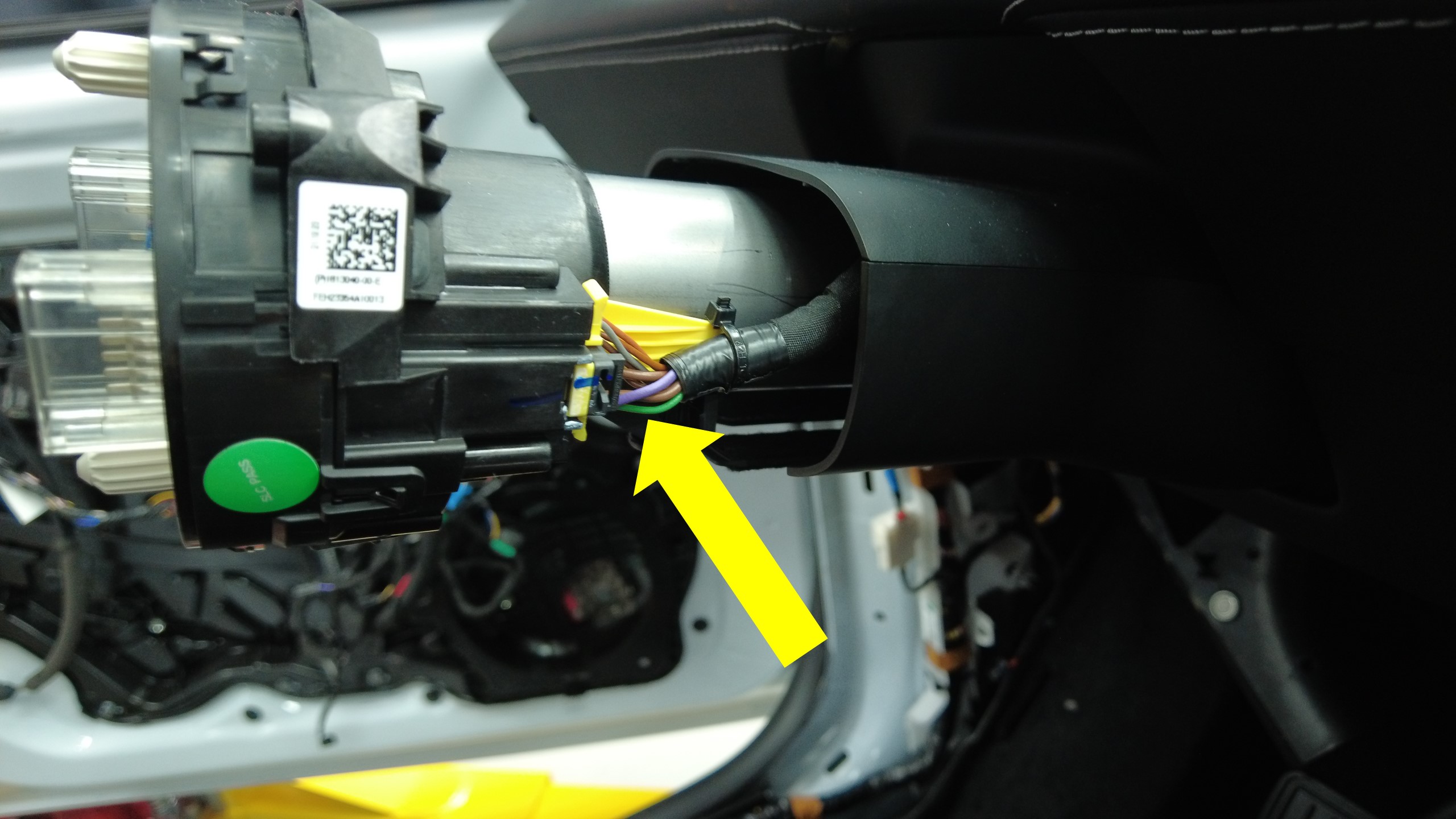

将一个橙色固定夹 (1028053-00-A) 安装到转向柱控制模块电气连接器线束上，然后将电气线束连接到转向柱控制模块连接器上。
注执行推拉推测试，确保转向柱控制模块电气连接器稳妥就位。
- 安装方向盘下部护罩。请参阅 下部转向柱护罩 - 仪表板 ((拆卸和更换))。
- 重装软件。请参阅软件重新安装 - 触摸屏。
- 升起 LH 前车窗并关闭 LH 前车门。
