前驱动单元旁路动力总成回路软管 ((拆卸和更换))
校正代码
1830020102
FRT
0.72
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
设备：
- 1080568-00-A 液体收集器
- 1135762-00-A 冷却软管维修堵头套件，Model 3
- 1065131-00-A 电池冷却液排放套件
拆卸
- 打开左前车门，降下左前车窗。
- 解锁网关。请参阅 网关（解锁）。
- 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击，然后等待例行程序完成。
- 断开低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 拆卸前流线型护板。请参阅 流线型护板 - 前 ((拆卸和更换))。
-
拆下将右前轮拱内衬固定到滑板的推拉式卡子和螺栓。
TIp推荐使用以下工具
- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
- 10 毫米深套筒

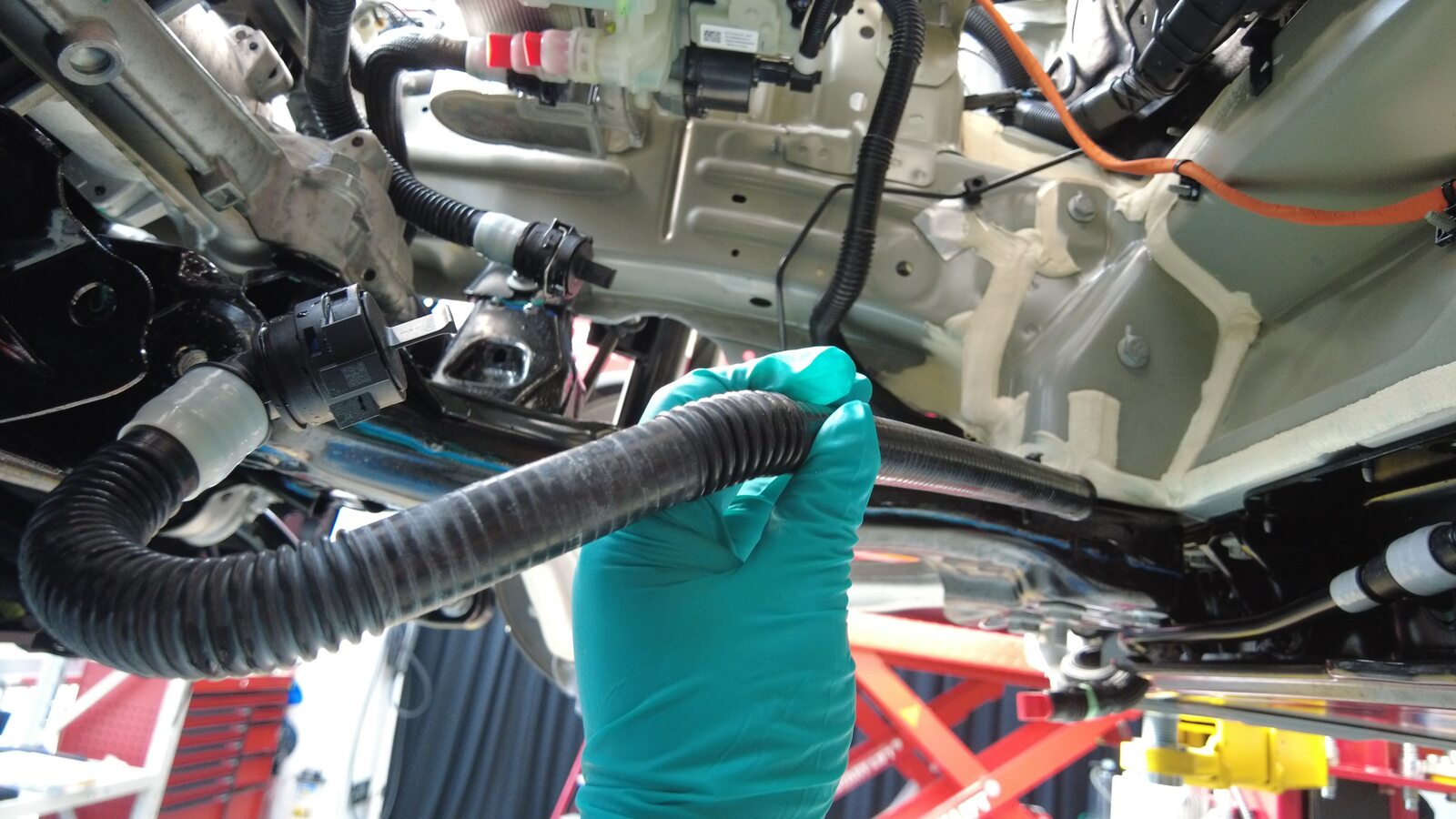

- 使用弹力带拉回右前轮拱内衬，然后将其固定到副车架上。
- 将冷却液排放容器放在高压电池右侧前侧下方。
-

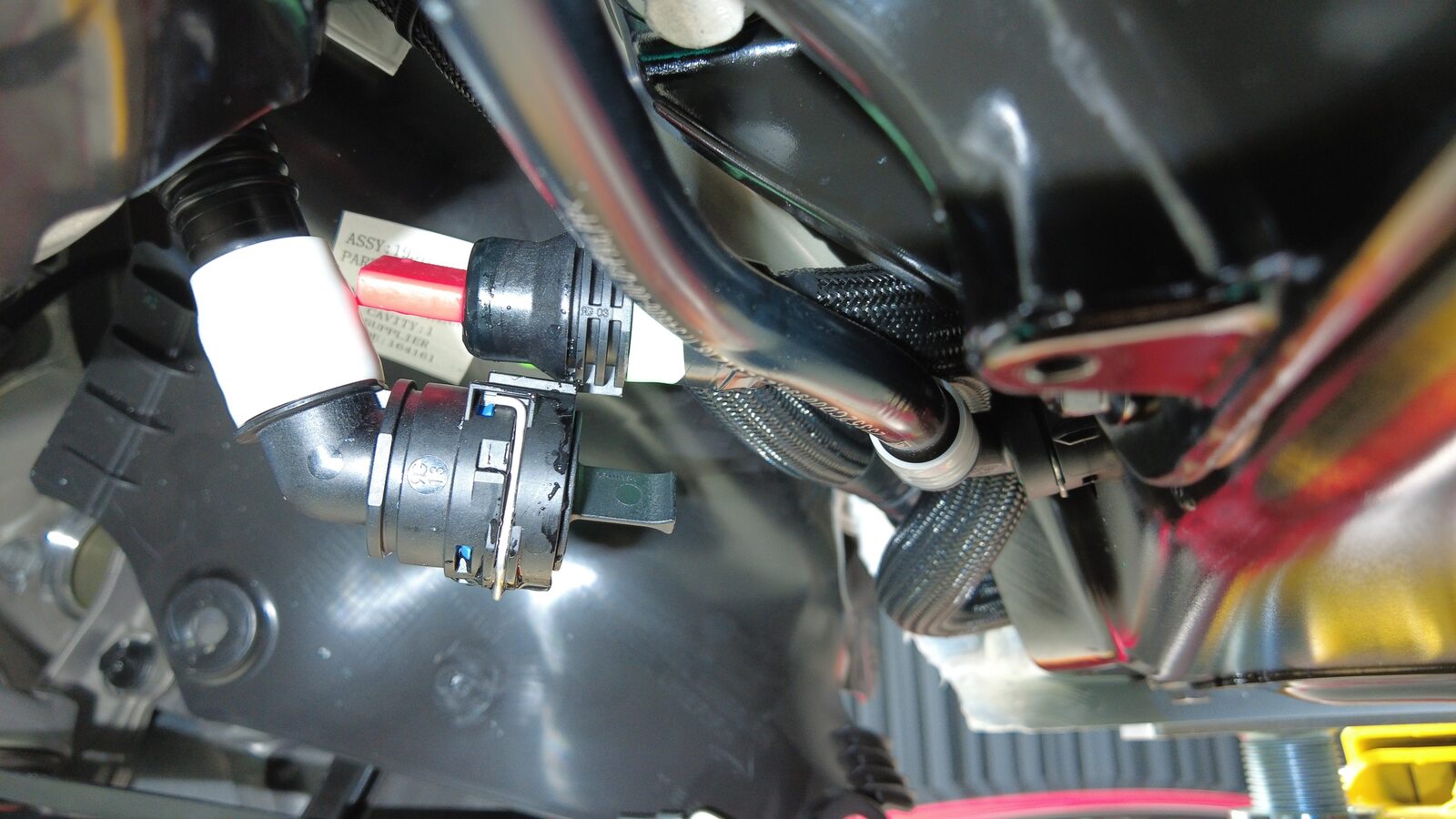

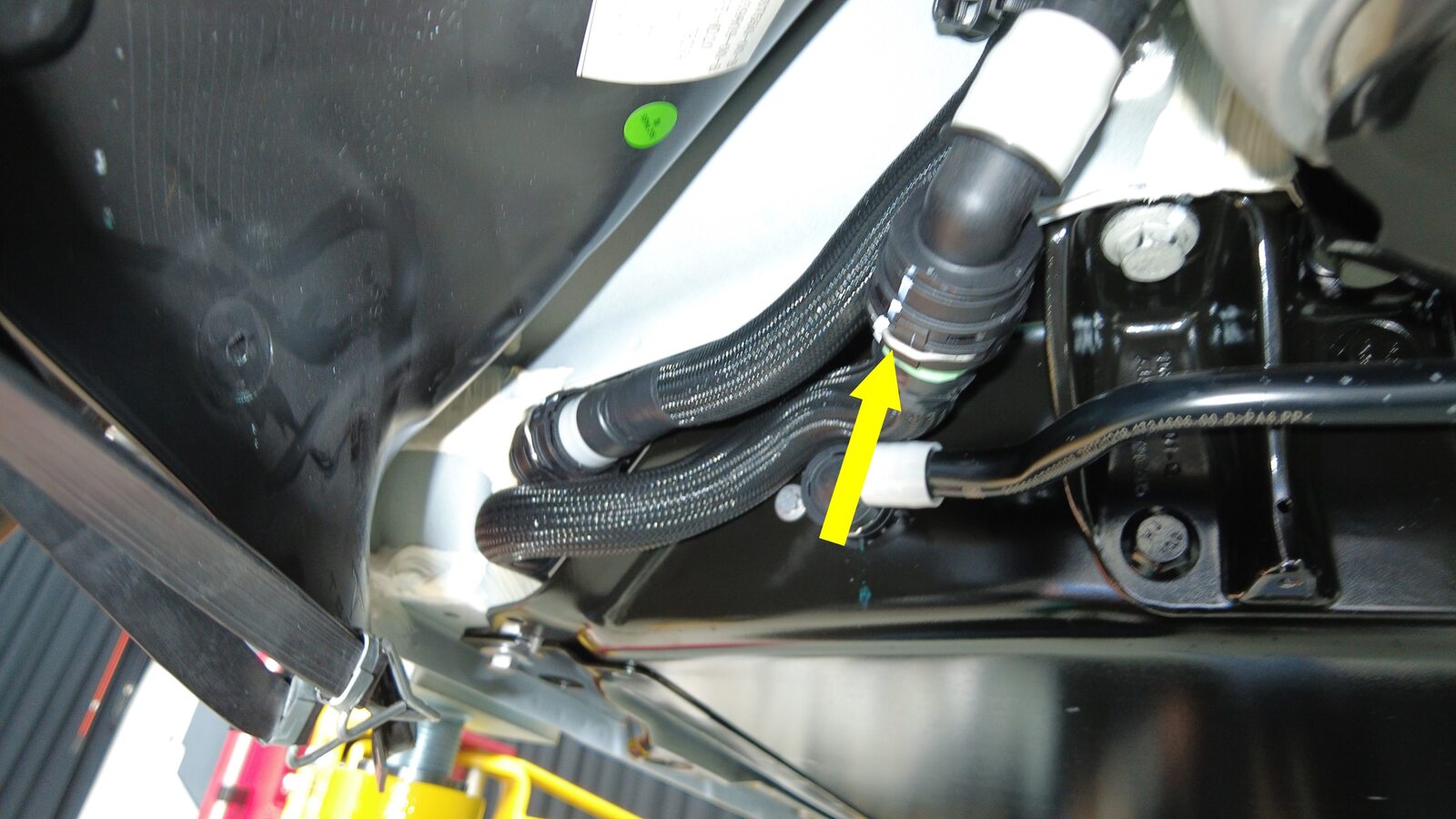

将动力总成回流软管从动力总成回流管上断开，然后堵住软管。
- 在高压电池左前侧下方放置一个冷却液排放容器。
-

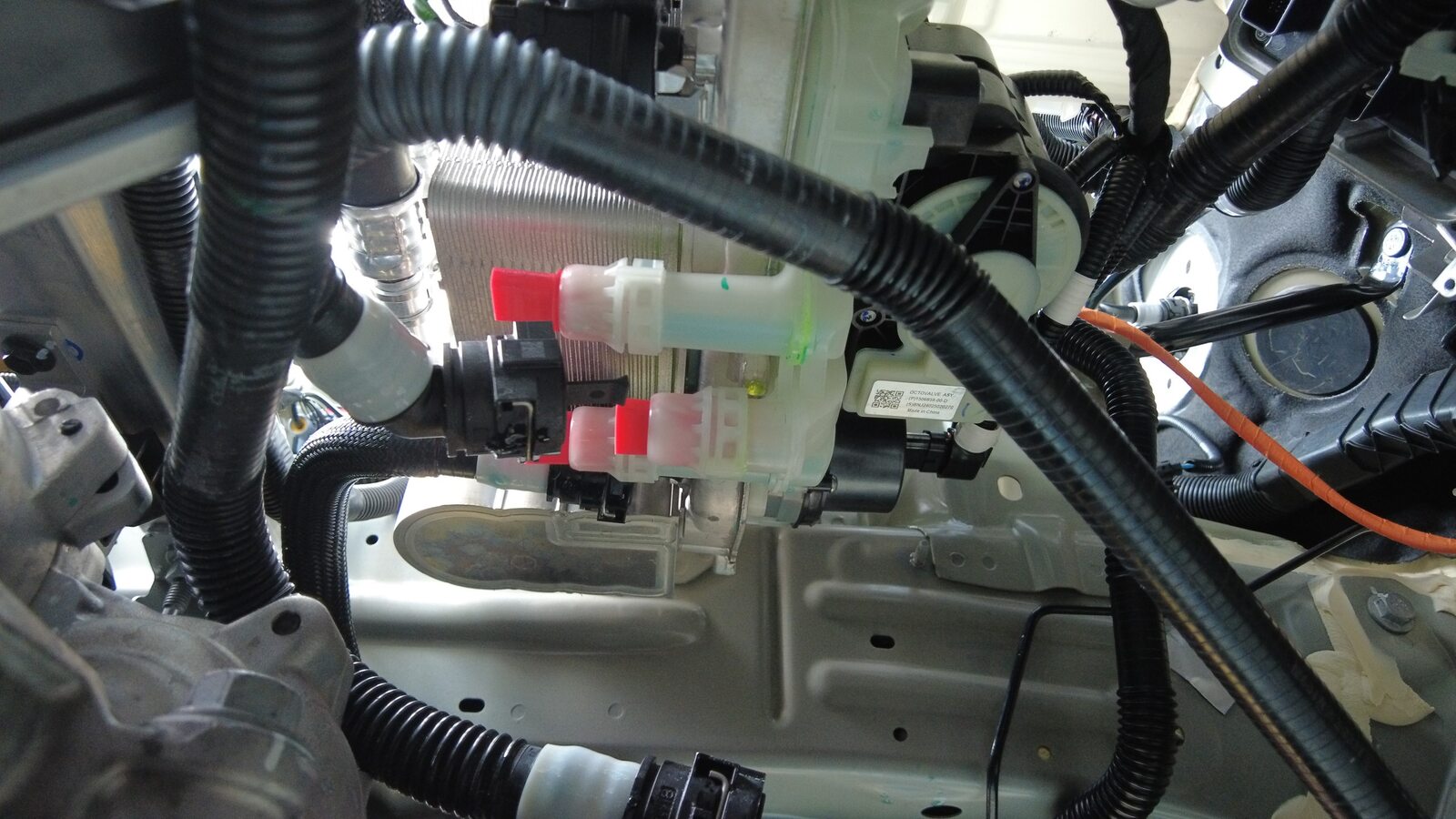

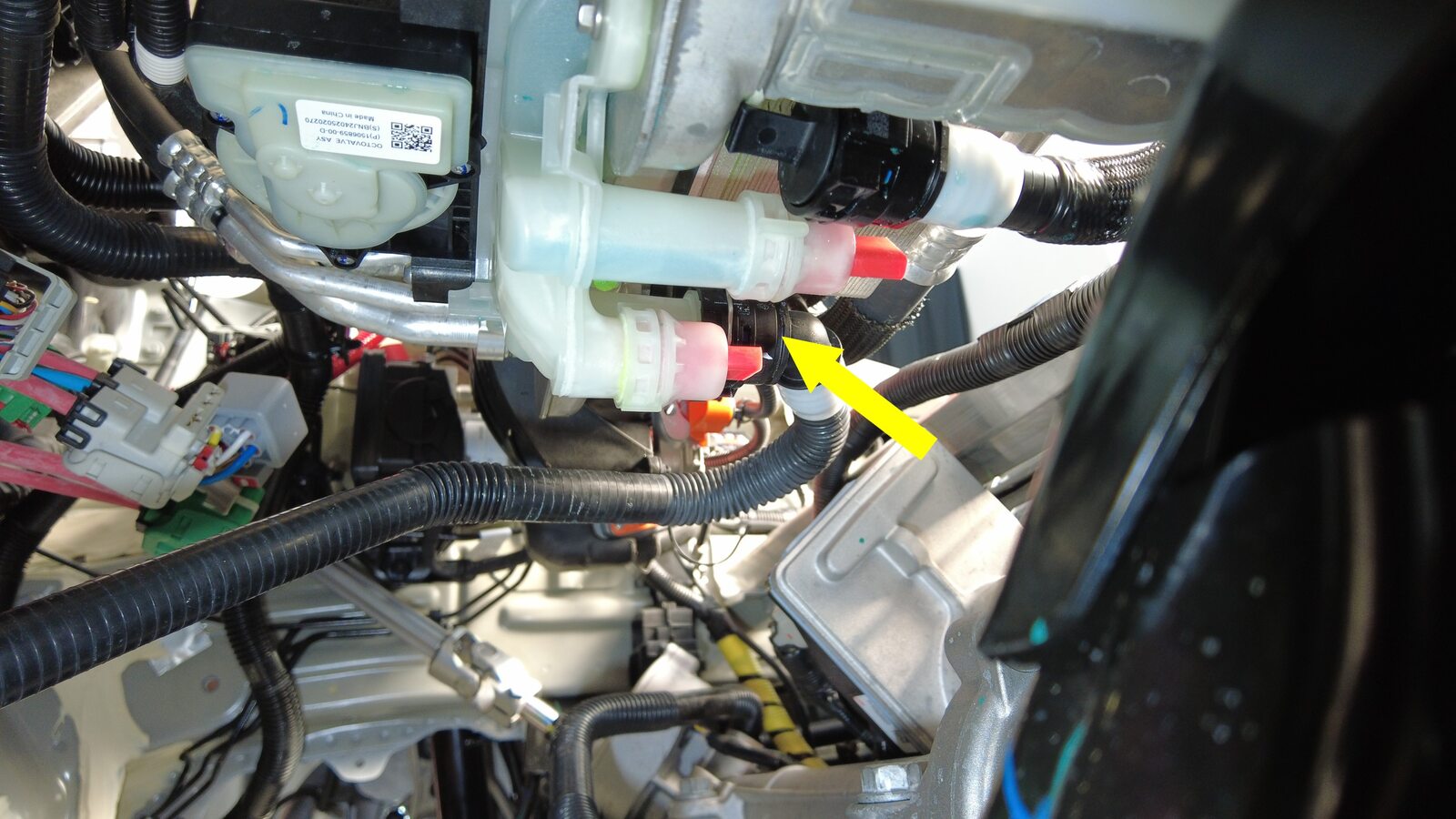

将动力总成回流软管从动力总成回流管上断开，然后堵住软管。
-

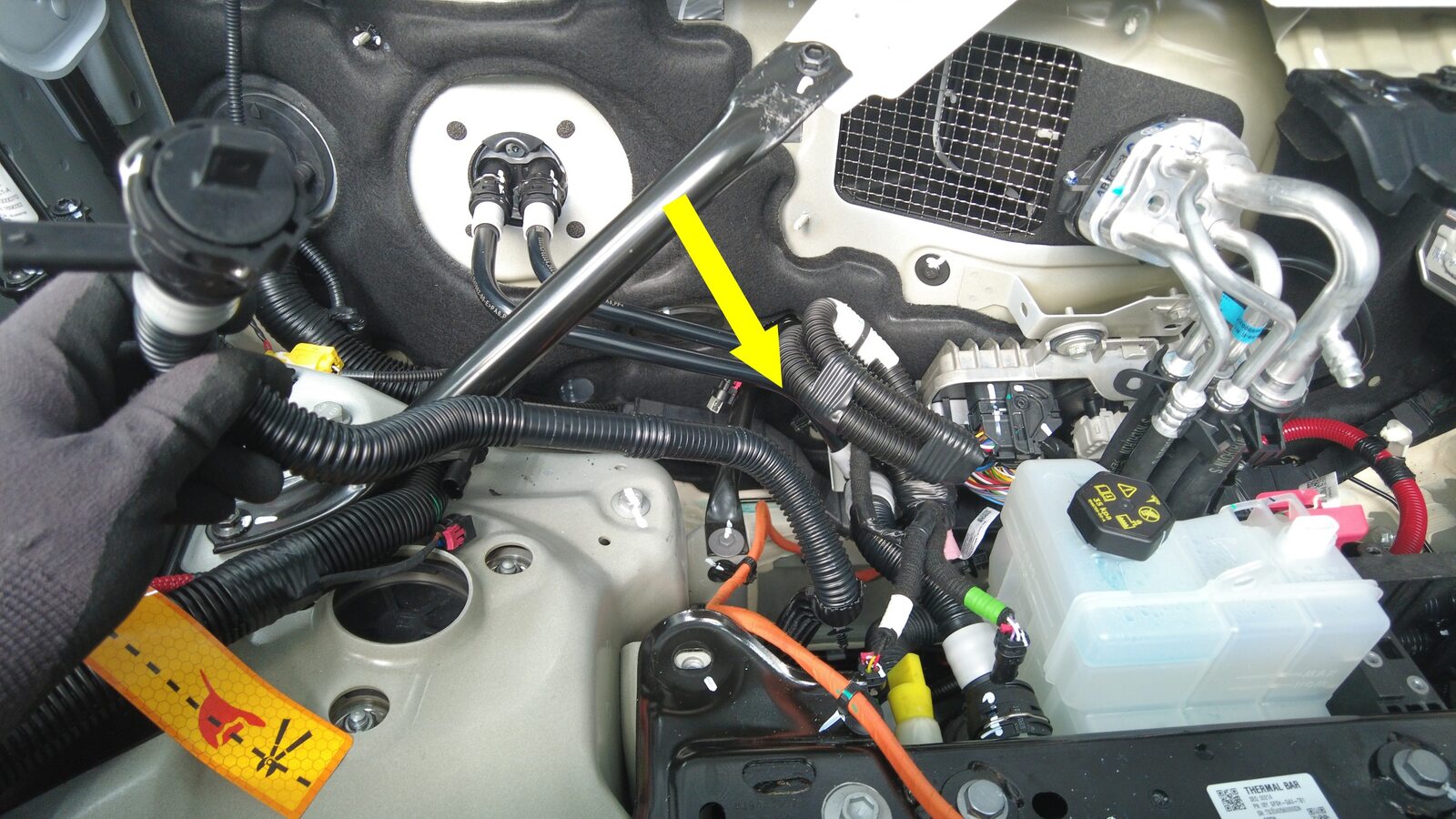

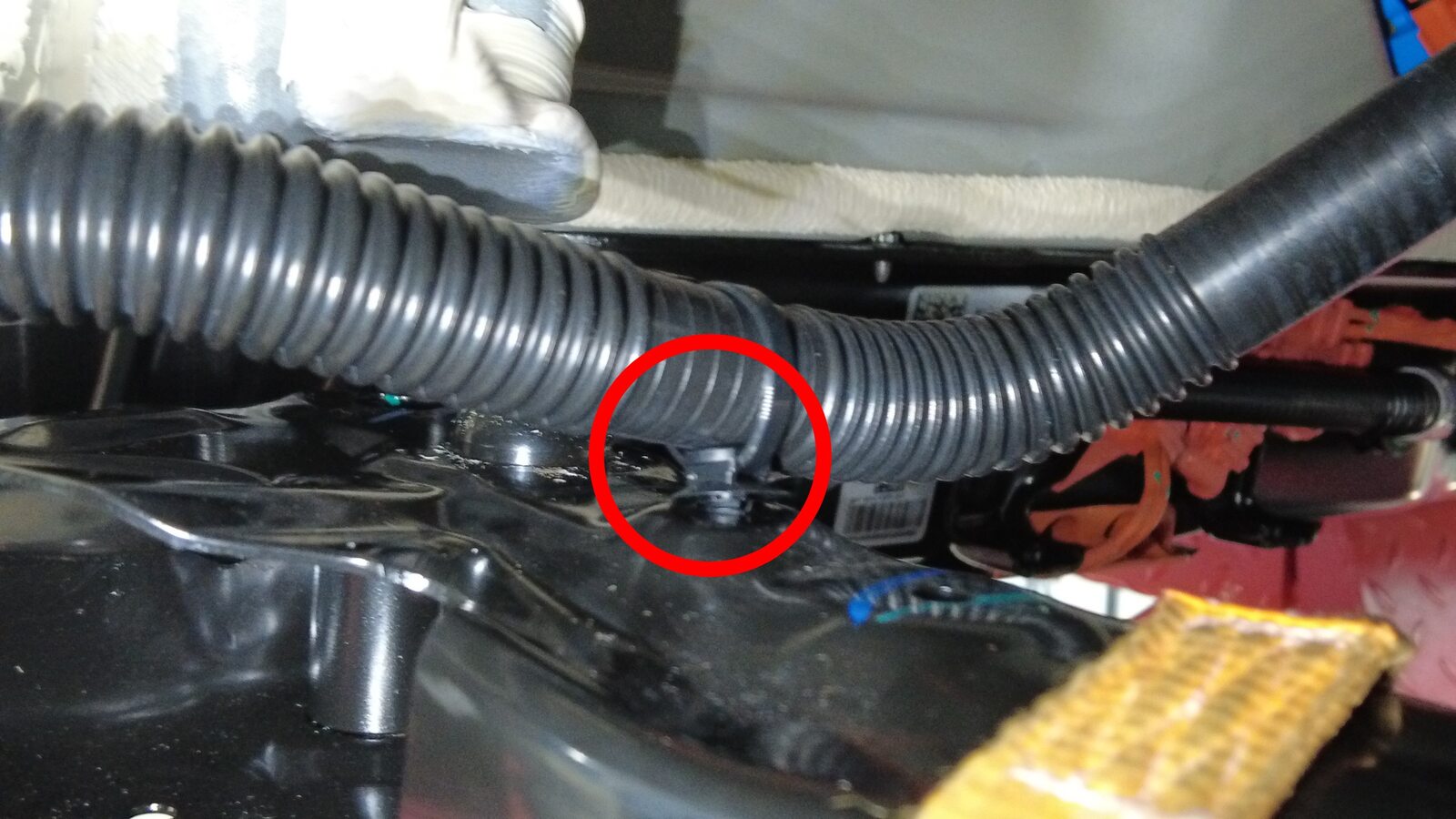

松开将动力总成旁路软管固定到前副车架右侧的卡子。
-

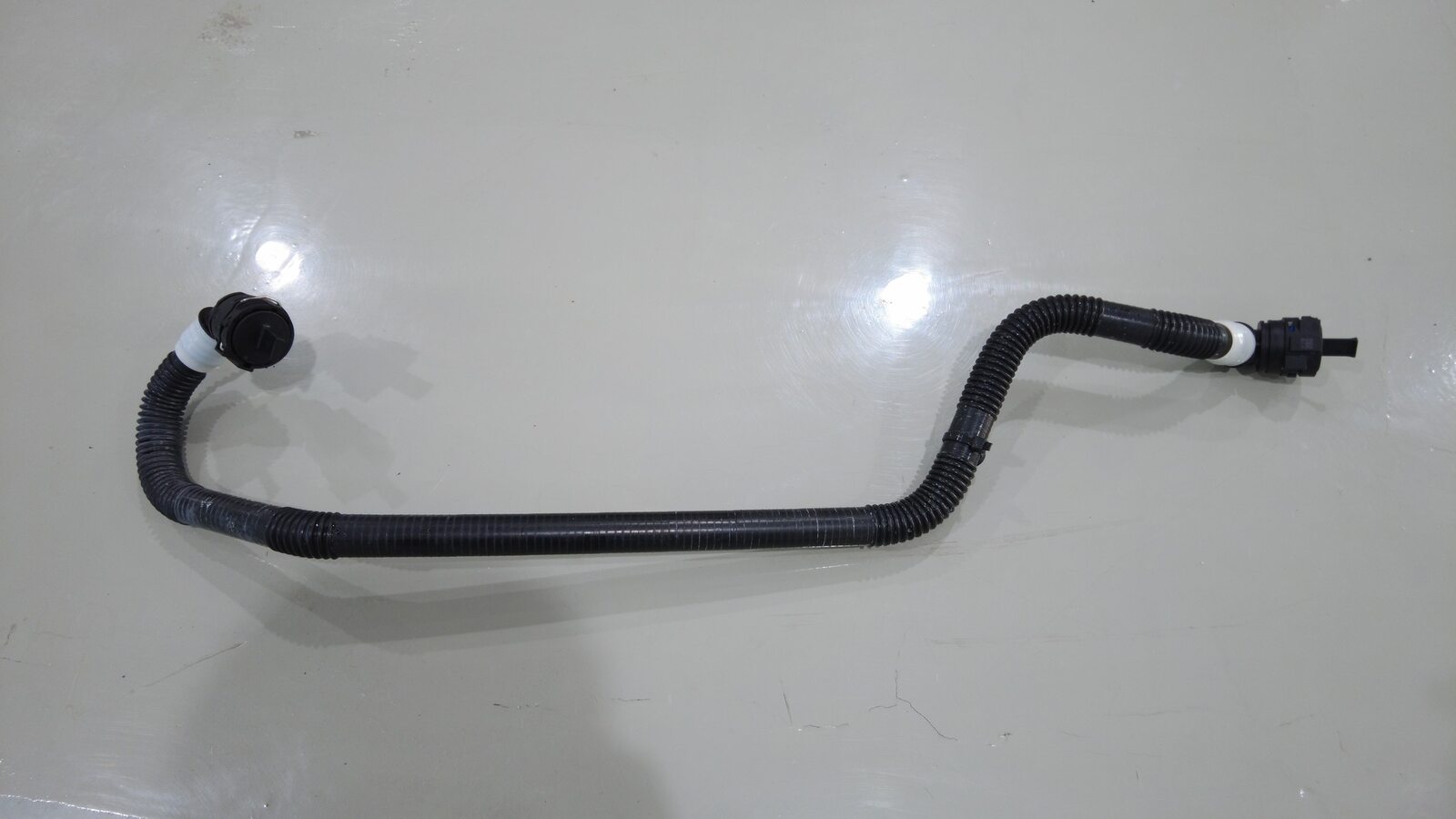

将动力总成旁路软管从车辆上拆下。
注堵住动力总成旁路软管两端，以免冷却液过量流失。
安装
-
将动力总成旁路软管安装到车辆上。
-
安装将动力总成旁路软管固定到前副车架右侧的卡子。
-
将动力总成旁路软管安装到超级歧管。
注执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
- 将冷却液排放容器放在高压电池 RH 前侧下方。
-
将动力总成回流软管连接到动力总成回流管，然后堵住软管。
注执行推拉测试，以确认软管完全接合。如果冷却液流失量超过 1 升，则需进行真空加注。请参阅 冷却系统 - 真空重新加注 (Test/Adjust)。
- 将冷却液排放容器从车辆下方取走。
- 将右前轮毂内衬从弹力带上松开。
-
安装将右前轮拱内衬固定到滑板的推拉式卡子和螺栓。
5 Nm (3.7 lbs-ft)TIp推荐使用以下工具- 无绳棘轮/冲击钻
- 棘轮/扭矩扳手
- 10 毫米深套筒
- 安装前部流线型护板。请参阅 流线型护板 - 前 ((拆卸和更换))。
- 执行冷却系统（部分重新加注和排放）程序。请参阅 冷却系统（部分充注和排气） (Modify)。
- 连接低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 解锁网关。请参阅 网关（解锁）。
- 选择，然后等待例行程序完成。
-
选择，然后等待例行程序完成。
注确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
-
检查冷却液液位，必要时加满，然后安装冷却液瓶瓶盖。
注确保冷却液液位处于 "Max" 线处。
- 安装HEPA 空调滤清器总成。请参阅 滤清器 - HEPA 和活性炭 ((拆卸和更换))。
- 安装后流线型护板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
- 将车辆从双柱举升机上移走。请参阅 举升车辆 - 双柱举升机。
