后副车架 ((拆卸和更换))
校正代码
3001020102
FRT
3.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
设备：
- 1096075-00-A 液压轮毂轴承拉拔器工具
- 1457016-00-A 弹簧压缩器套件，GEDORE
- 1135762-00-A 冷却软管维修堵头套件，Model 3
- 1130279-00-A 驱动单元吊索，Model 3（北美、亚太地区）
拆卸
-
检查轮胎是否存在异常磨损。
注
- 使用 SC-14-00-001 标准免费检查核对单。
- 记下任何可能表示需要进行定位的异常轮胎磨损。
- 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
- 打开所有四个车门，降下所有四个车窗。
- 将左前和右前座椅向前移动。
- 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
- 解锁车辆网关。请参阅 网关（解锁）。
-
点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后执行以下例行程序：
- 执行车辆高压禁用程序。请参阅 车辆高压禁用程序。
- 拆下 LH 和 RH 后车轮。请参阅 轮毂总成（拆卸和安装）。
- 拆卸 LH 和 RH 后悬架护板。请参阅 后悬架盖板 - LH（拆卸和更换）。
- 拆卸后饰板扩散器。请参阅 导流板 - 后保险杠饰板 ((拆卸和更换))。
-

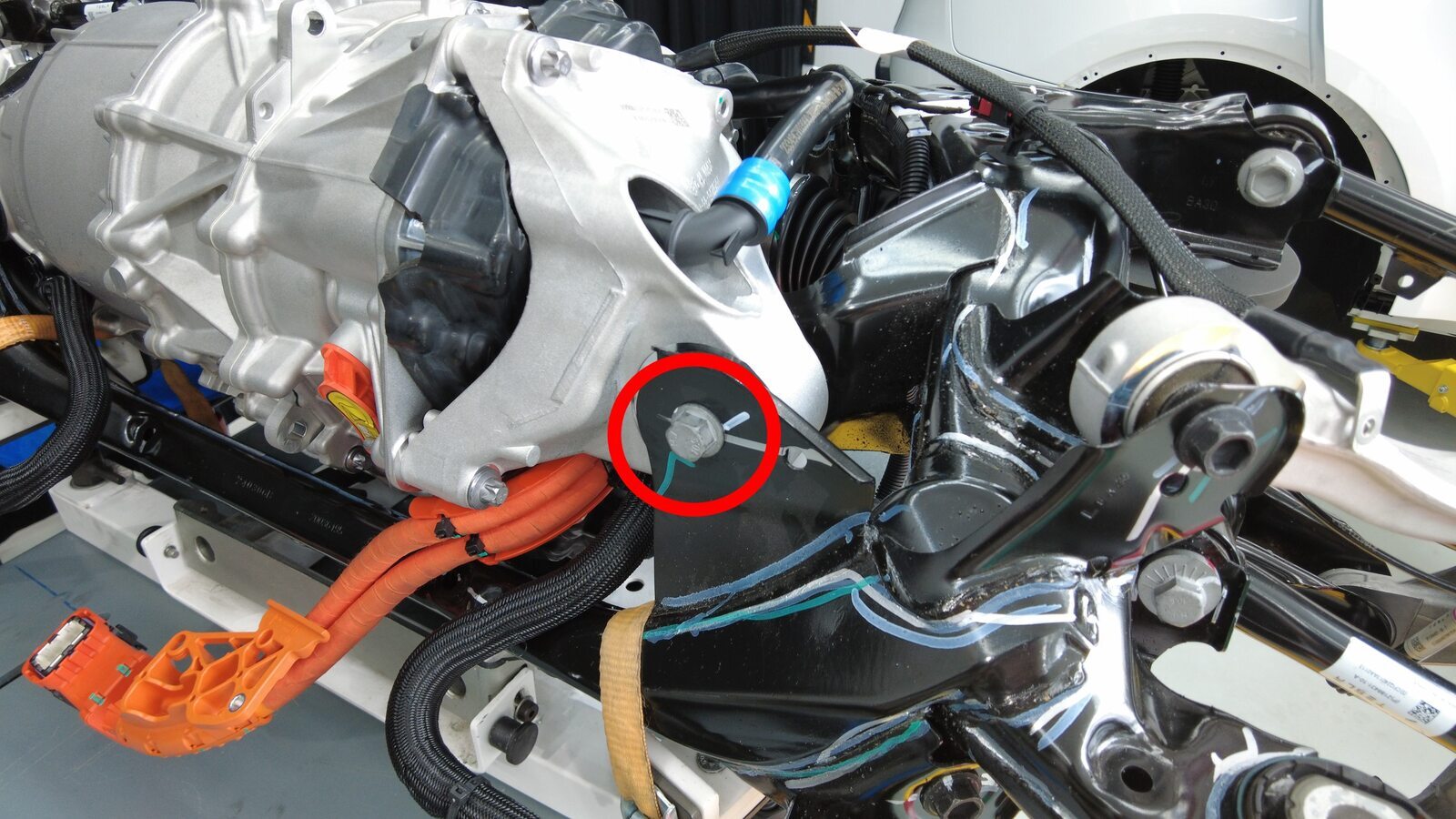

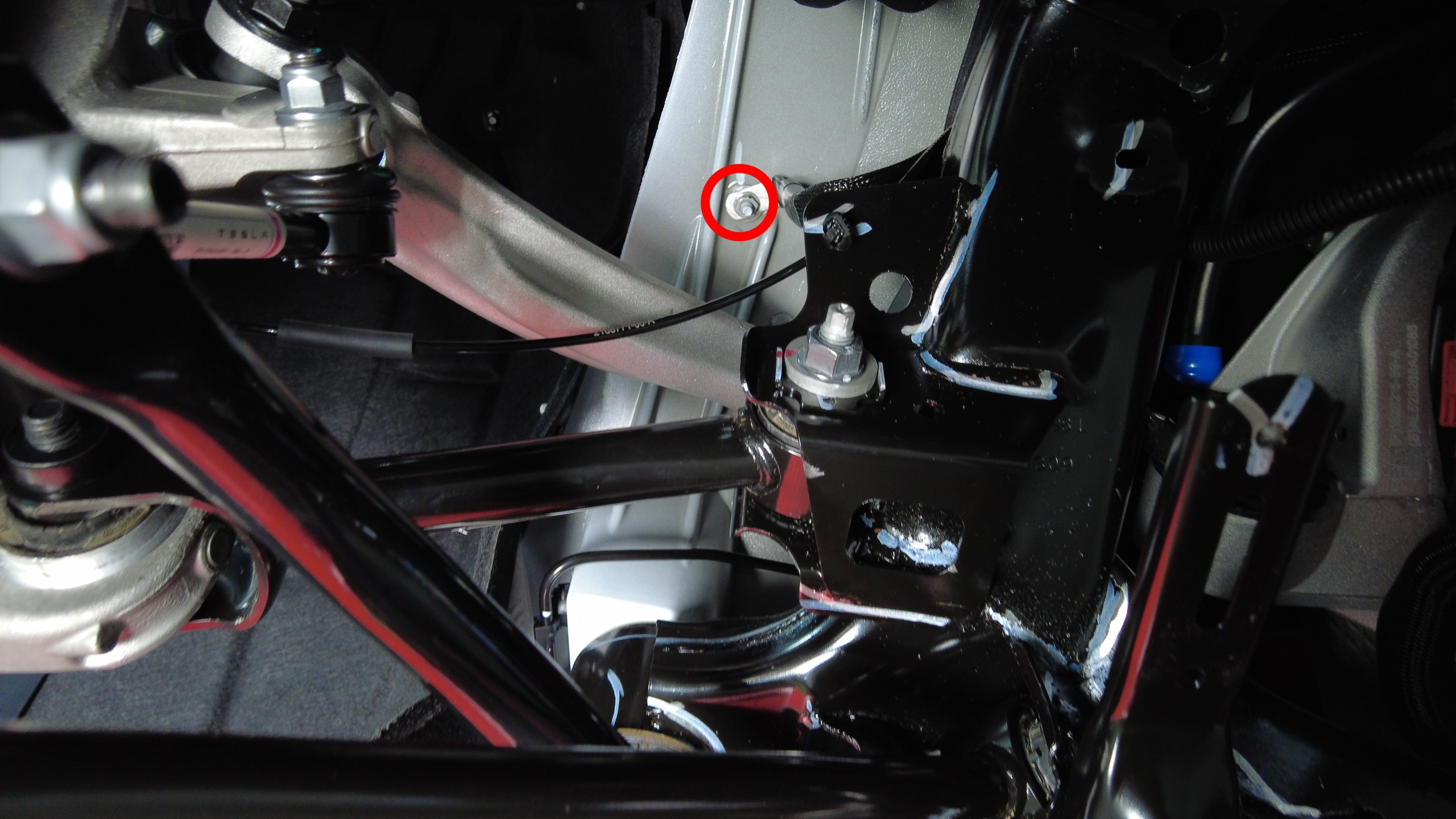

拆卸将后驱动电机接地带固定到车身的螺母。
- 拆卸后平衡杆。请参阅 后平衡杆 ((拆卸和更换))。
-

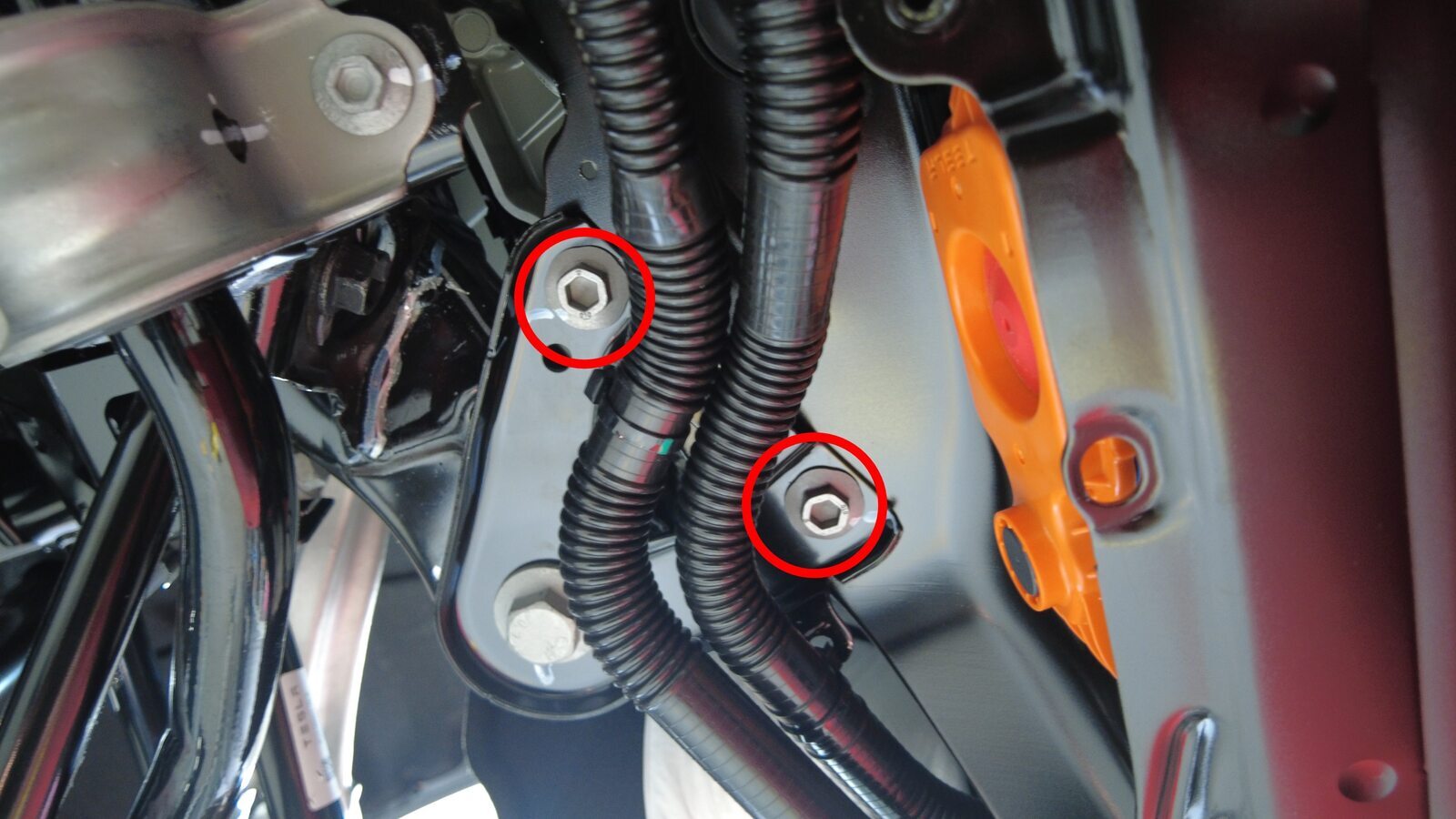

断开右侧 12V 副车架线束连接器。
-

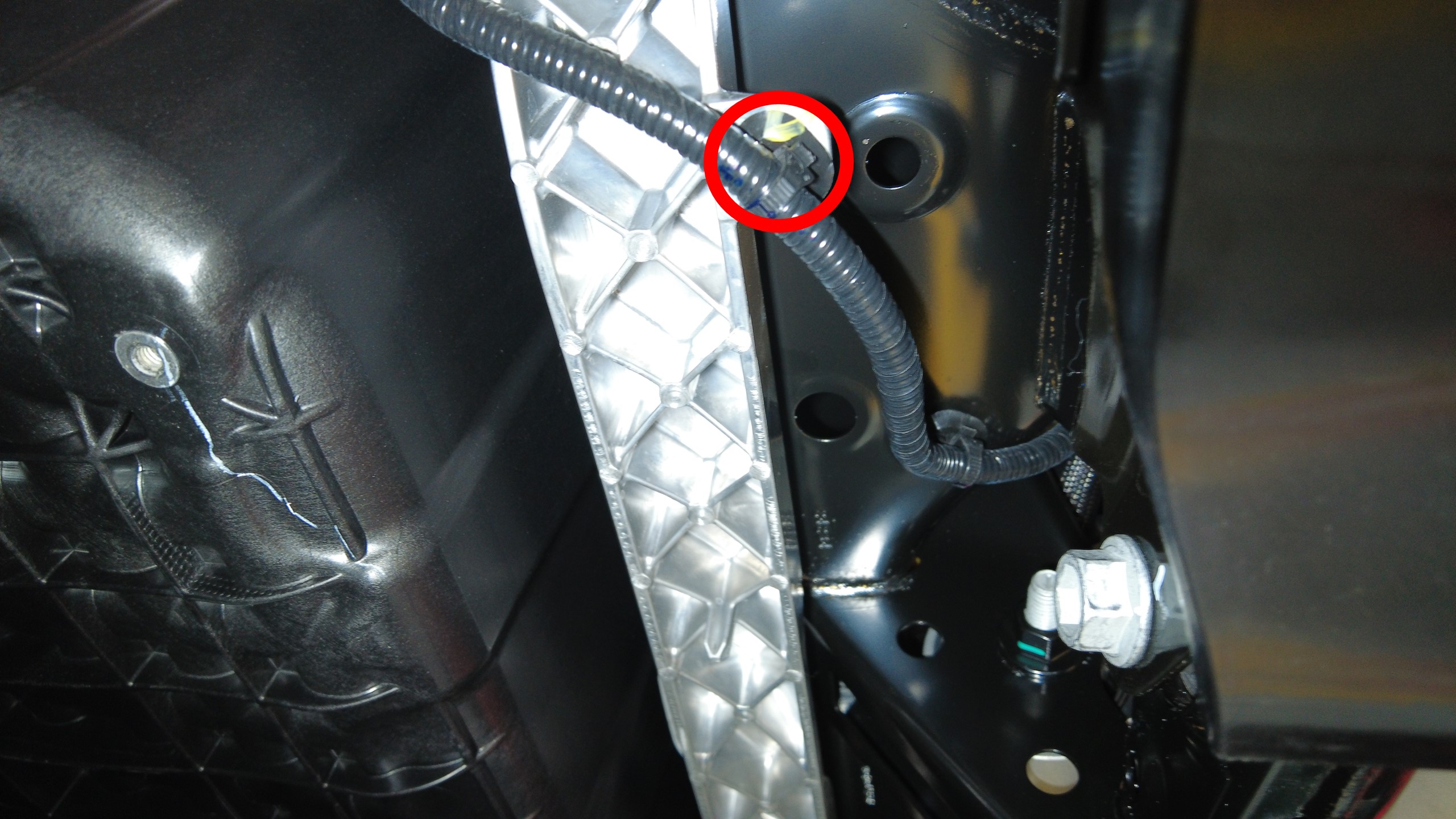

将右侧 12V 副车架线束夹从车身上拆下。
-
将右侧 12V 副车架线束夹从后副车架支架上拆下。
-

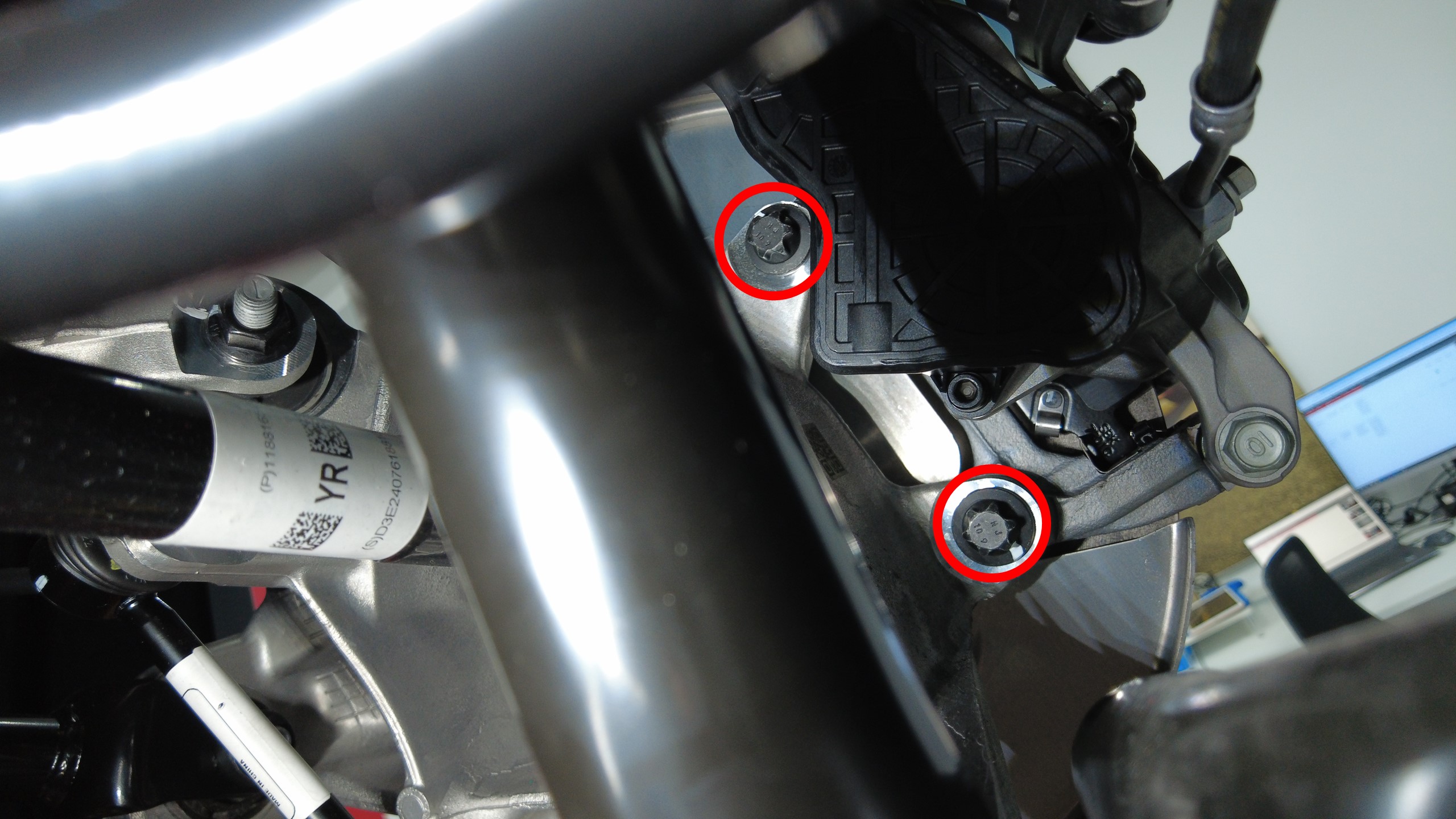

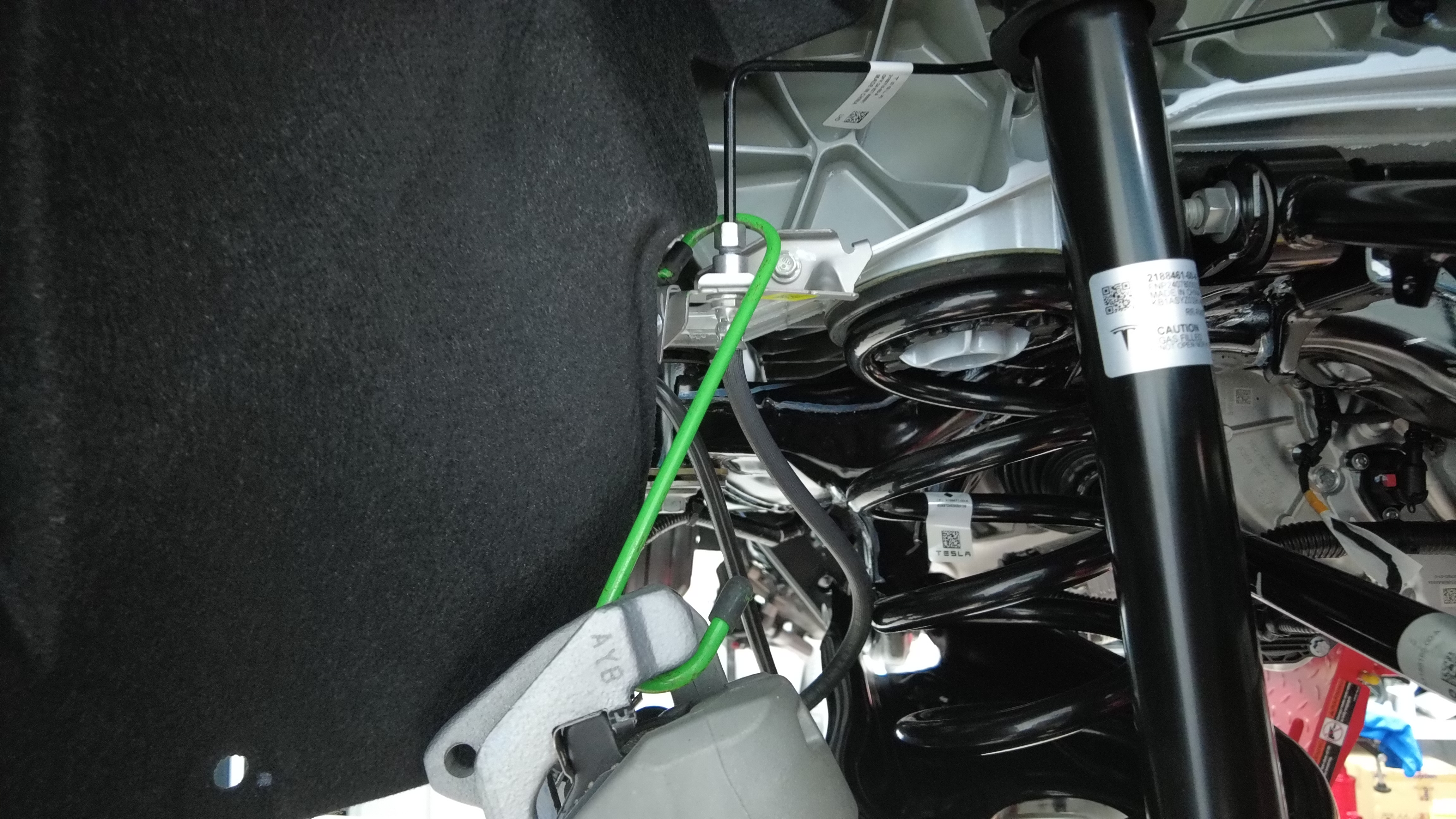

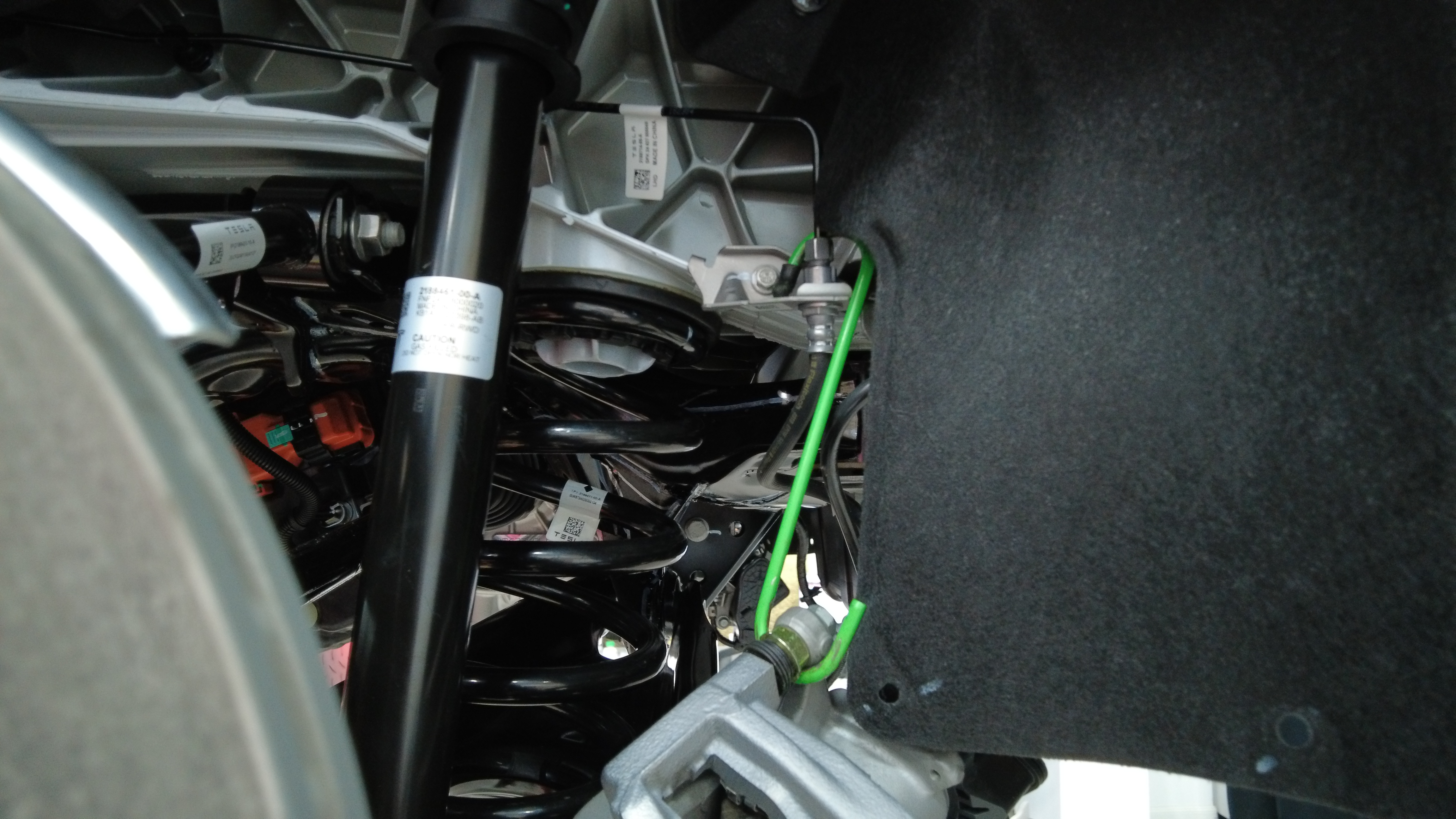

拆下并弃用将左后制动钳固定到转向节的螺栓（2 个），然后用 S 型挂钩将制动钳挂到车身上。
-
拆下并弃用将右后制动钳固定到转向节的螺栓（2 个），然后用 S 型挂钩将制动钳挂到车身上。
- 拆下高压电池外壳后滑板。请参阅 滑板 - 后 ((拆卸和更换))。
-

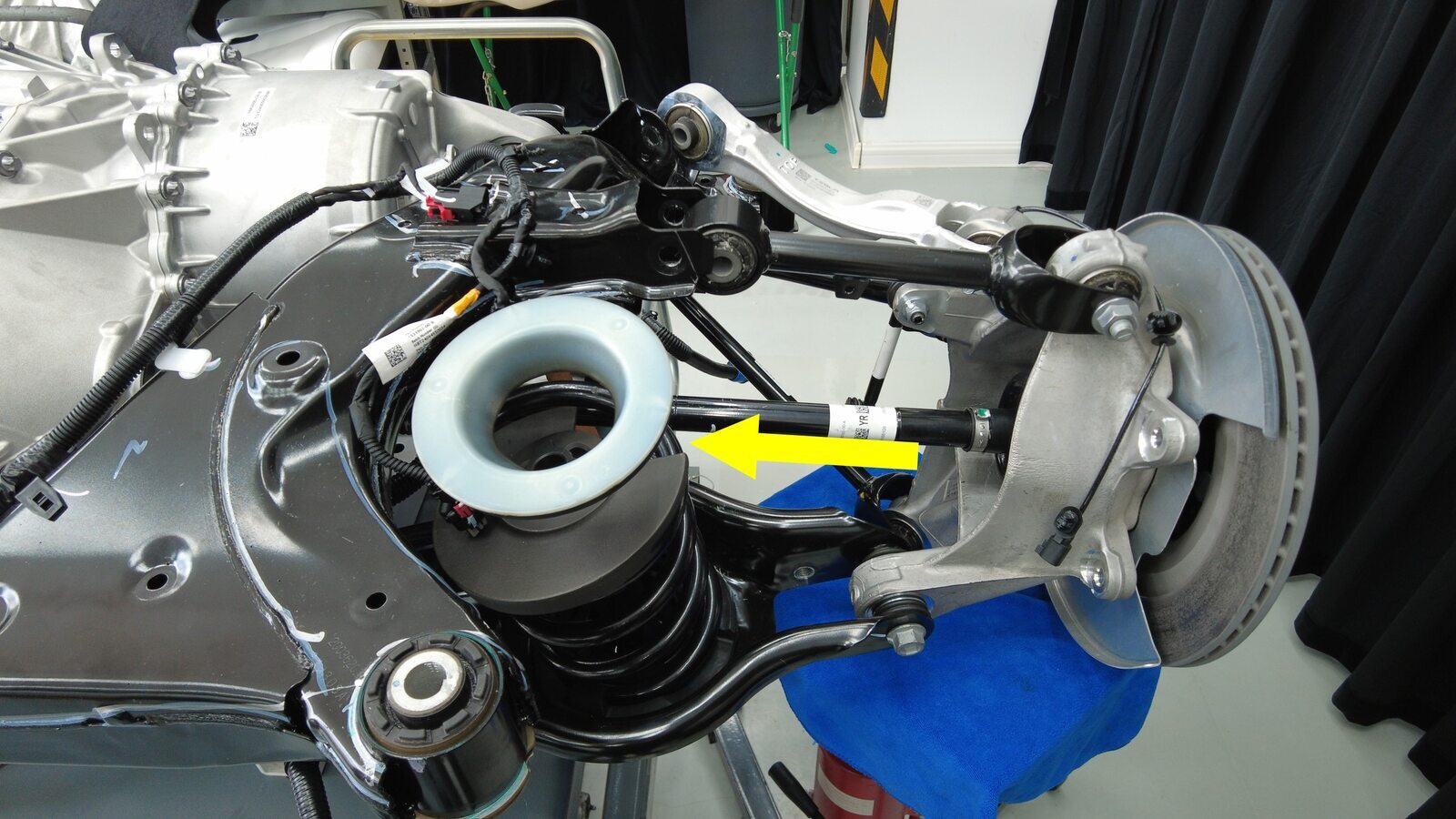

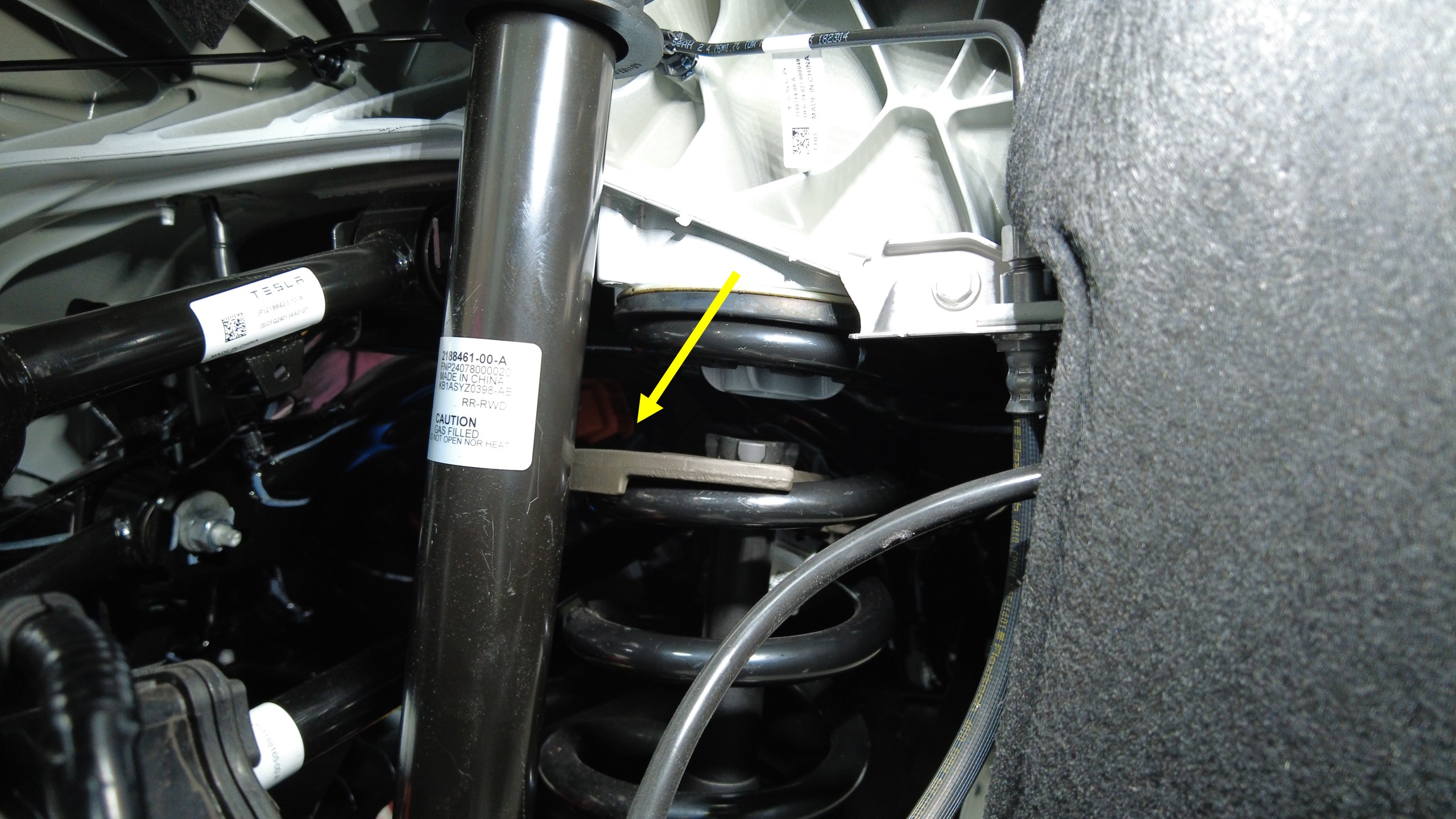

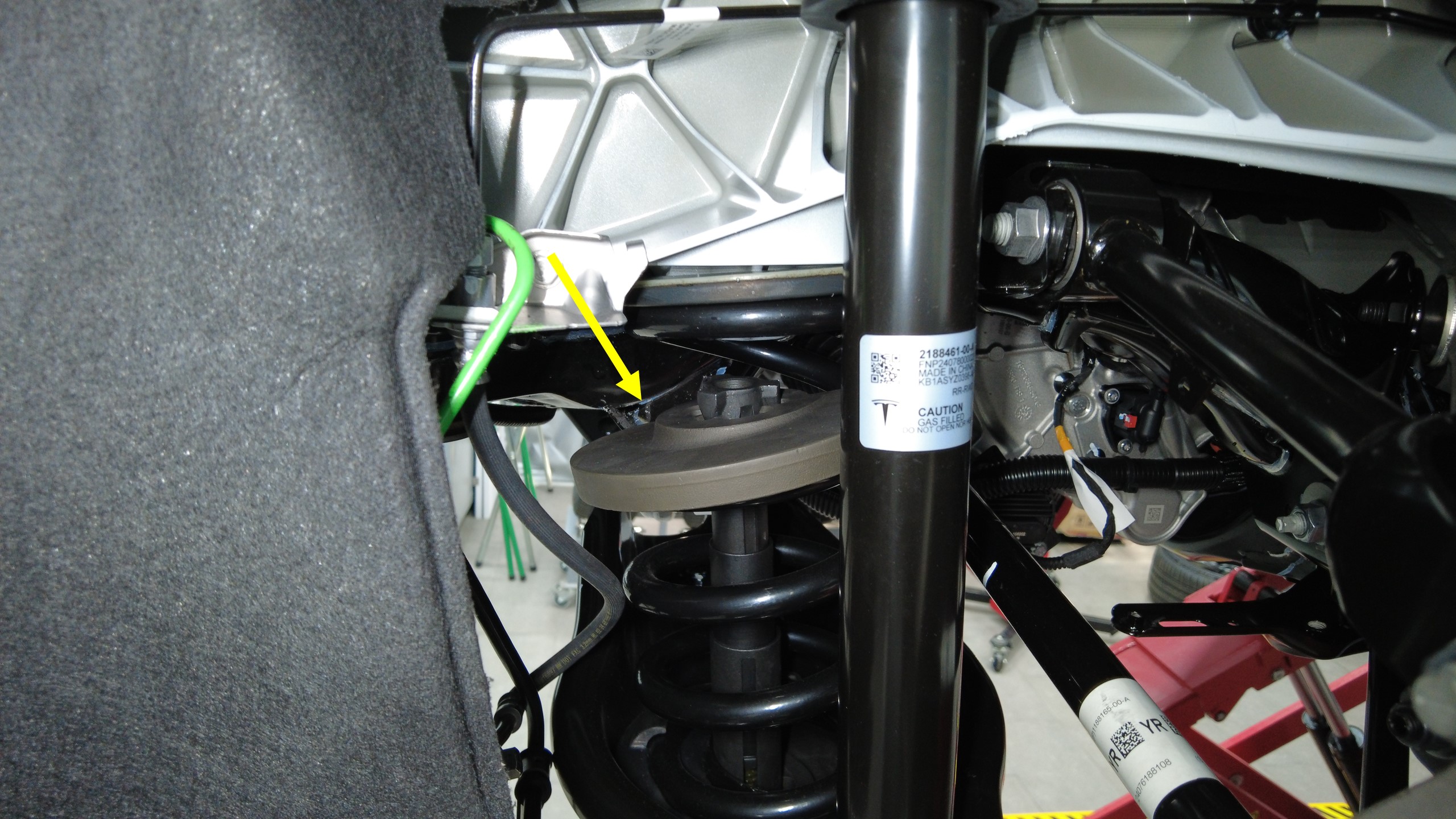

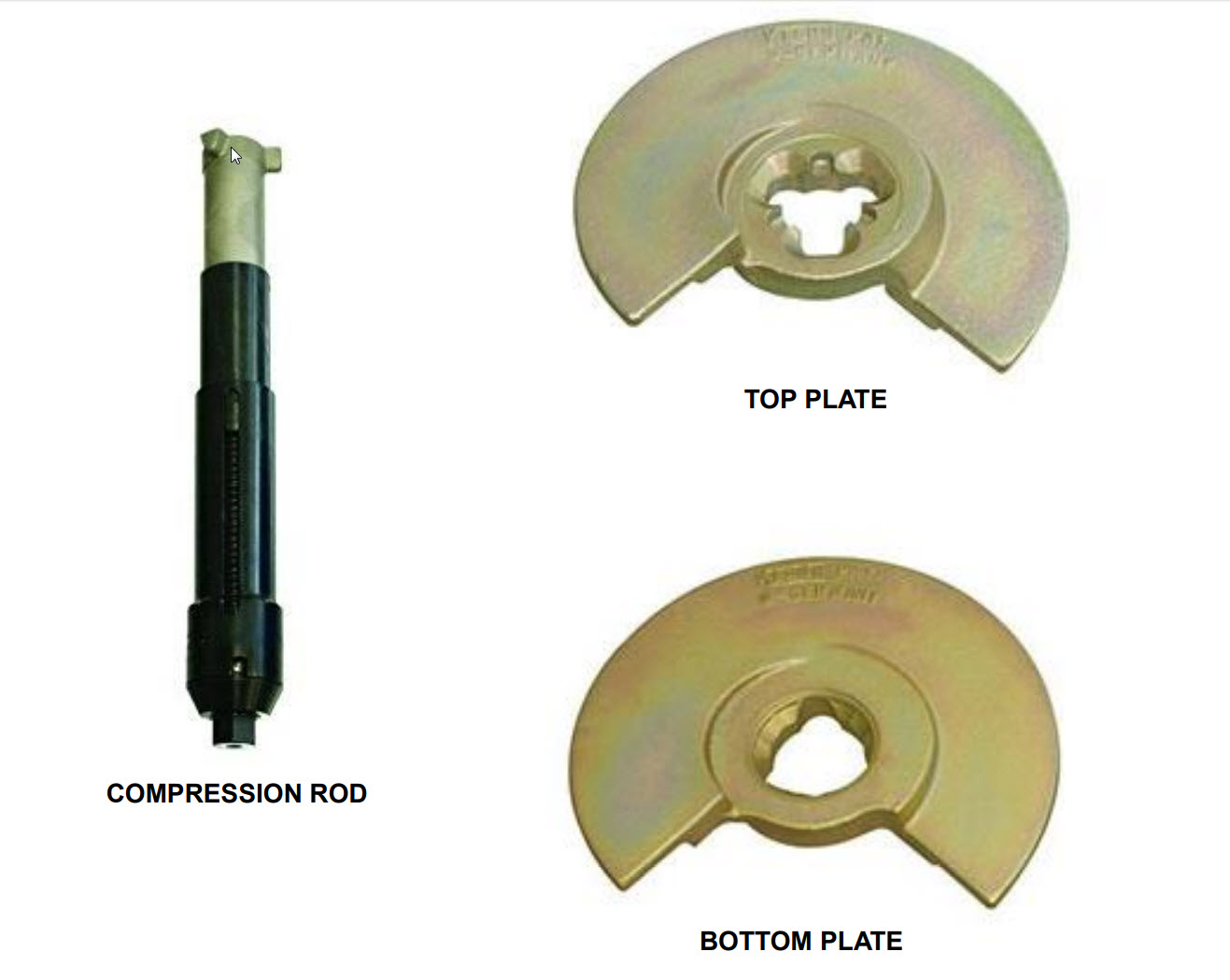

将弹簧压缩器安装到左后和右后螺旋弹簧上。
-

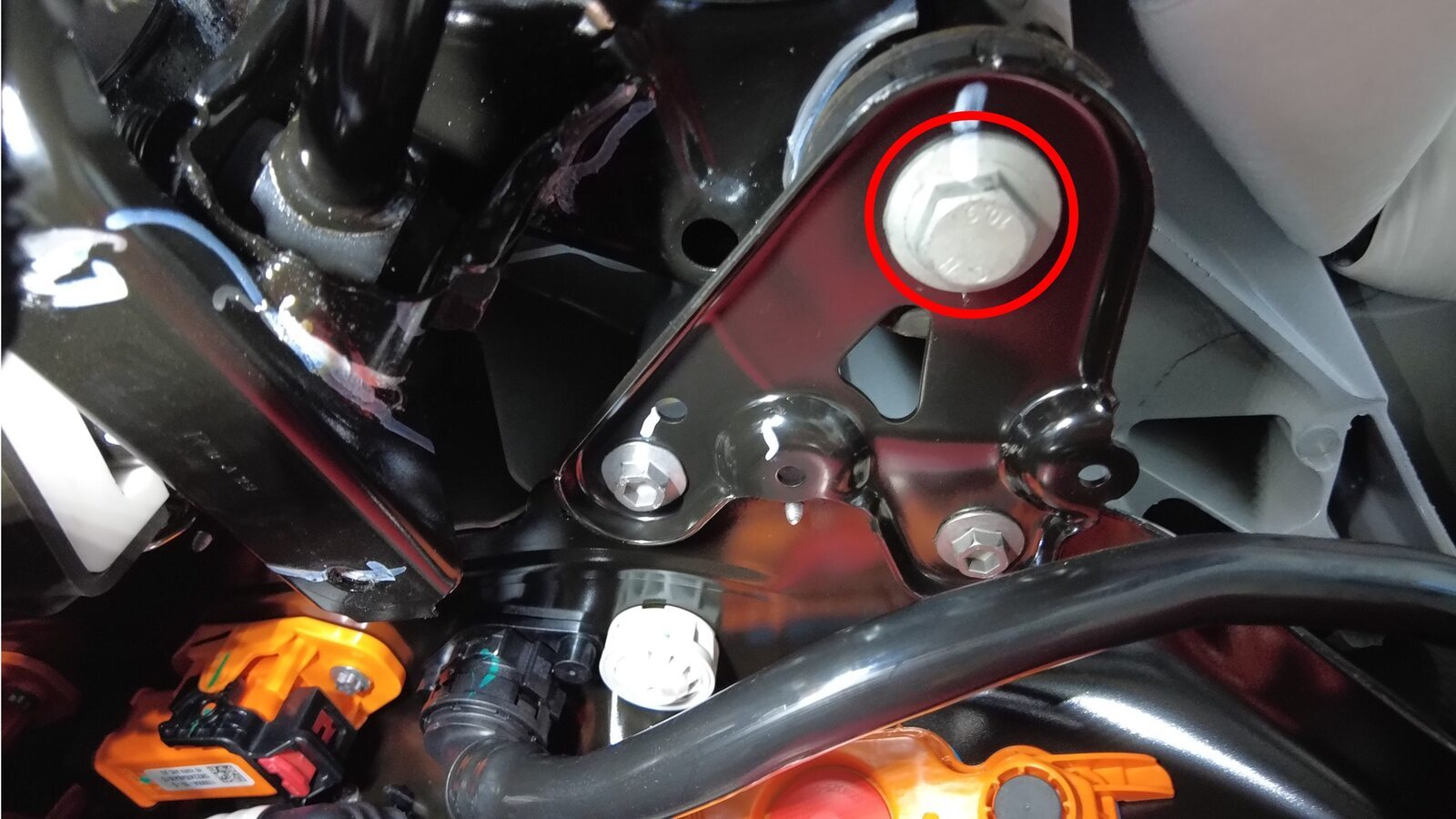

拆下将左后和右后减震器固定到后下尾连杆的螺栓（2 个）。
-

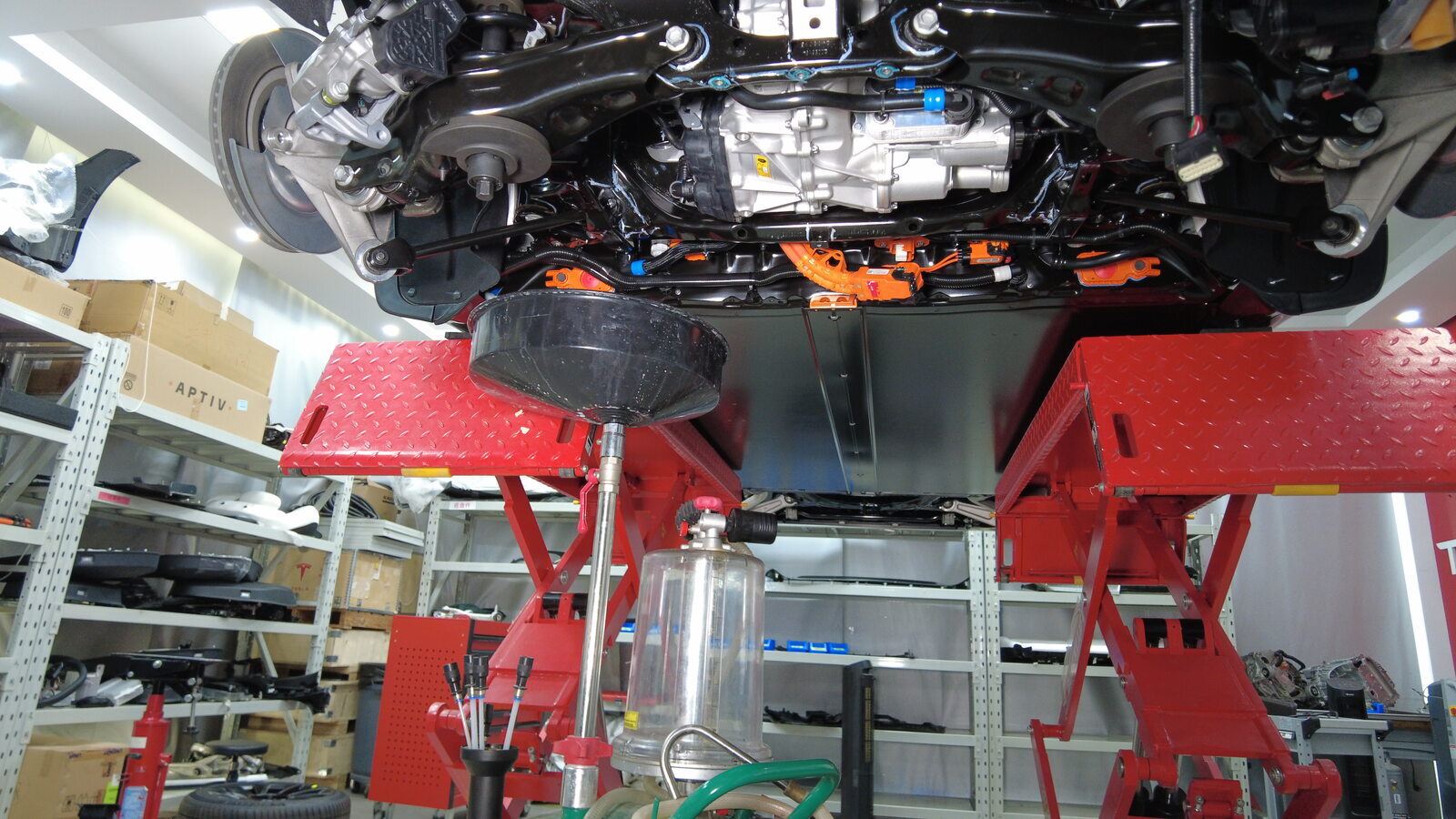

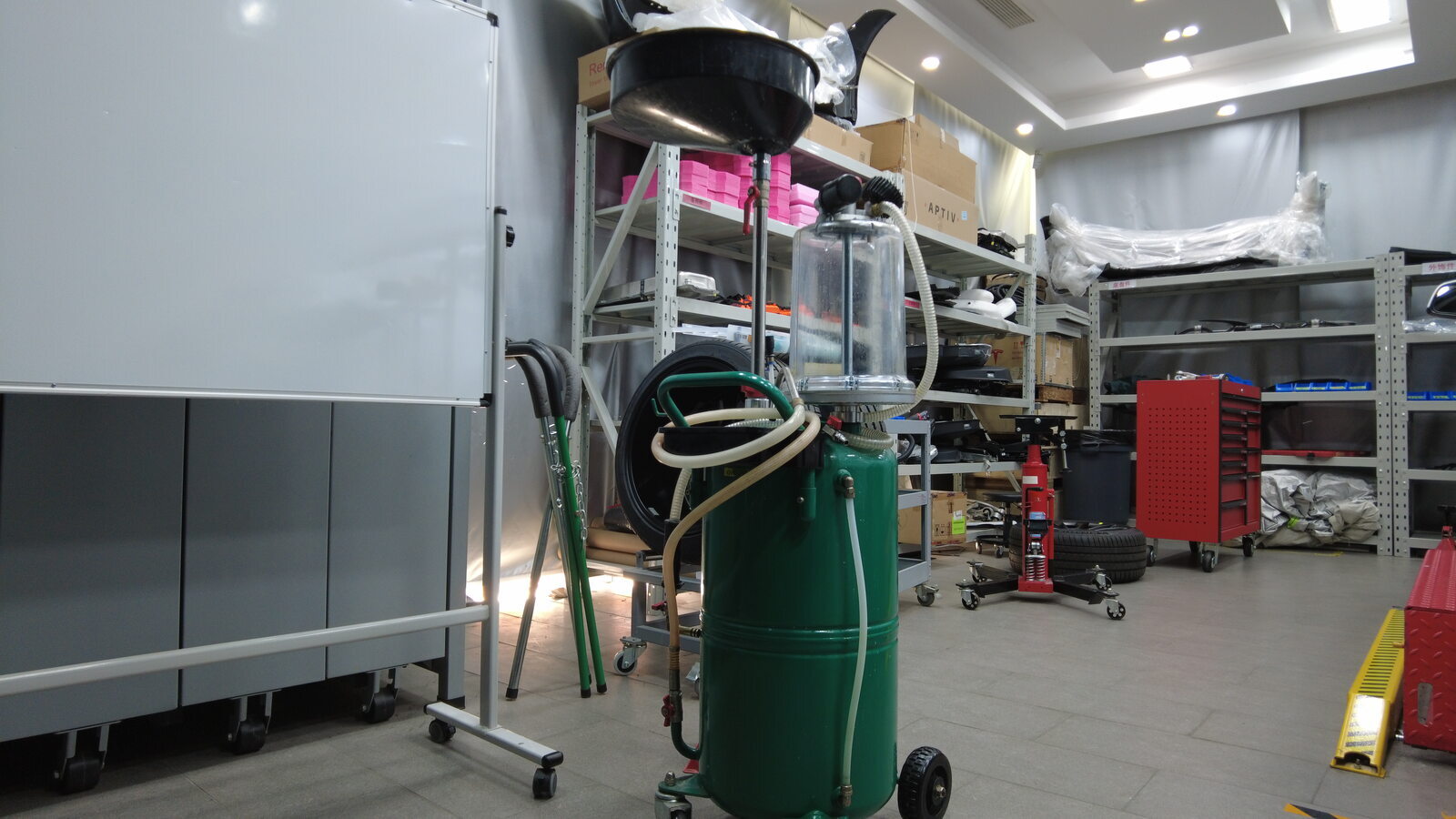

在车辆左后侧下方放置一个冷却液排放容器。
-

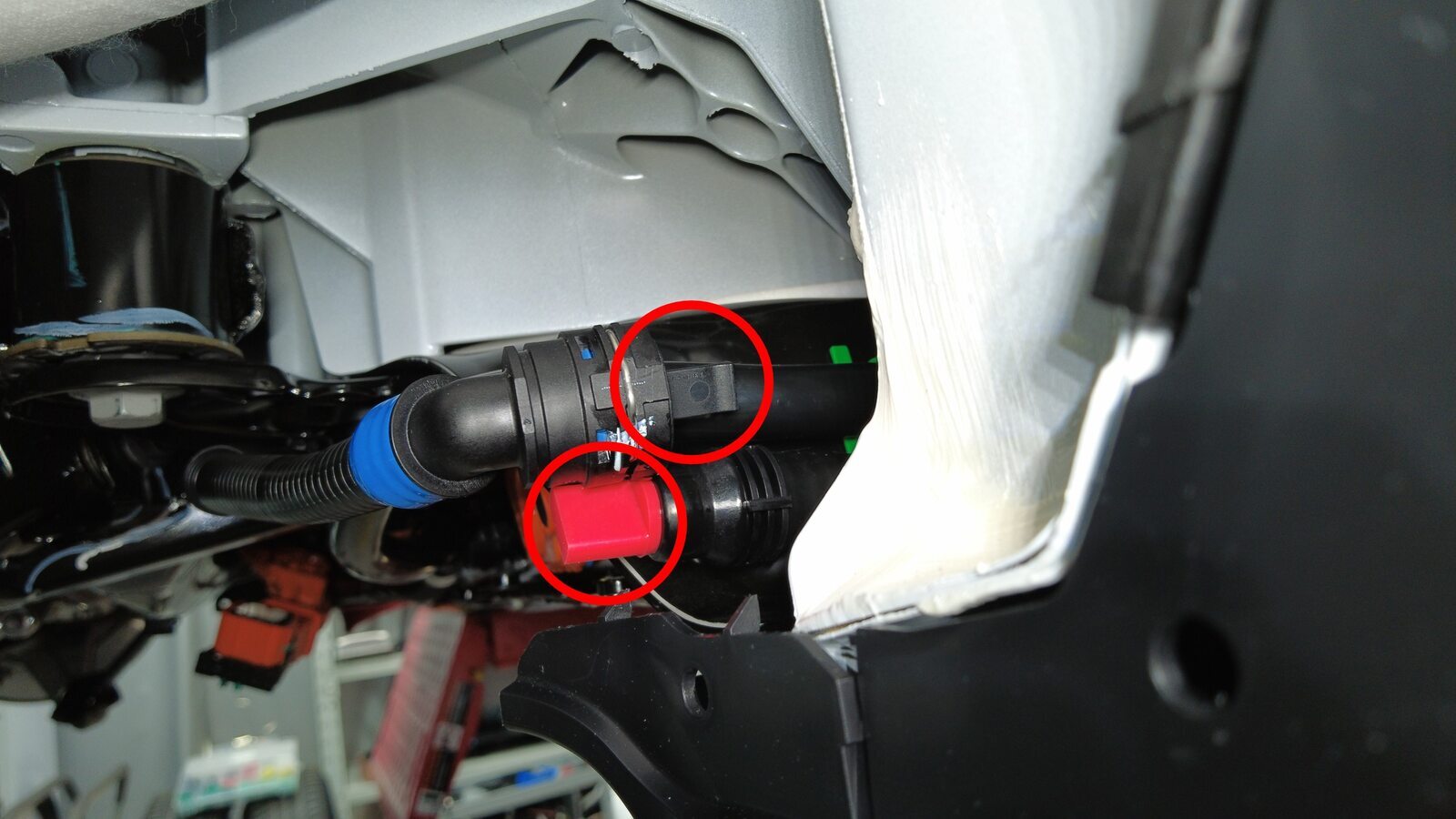

松开弹簧夹，将后驱动电机变流器入口软管从高压电池左后部的功率转换系统出口软管接头上断开，然后用塞子（2 个）堵住两端。
注如果冷却液流失量超过 1 升，则需要进行真空加注；如需将电池返厂整修，请拆下专用工具塞。
-

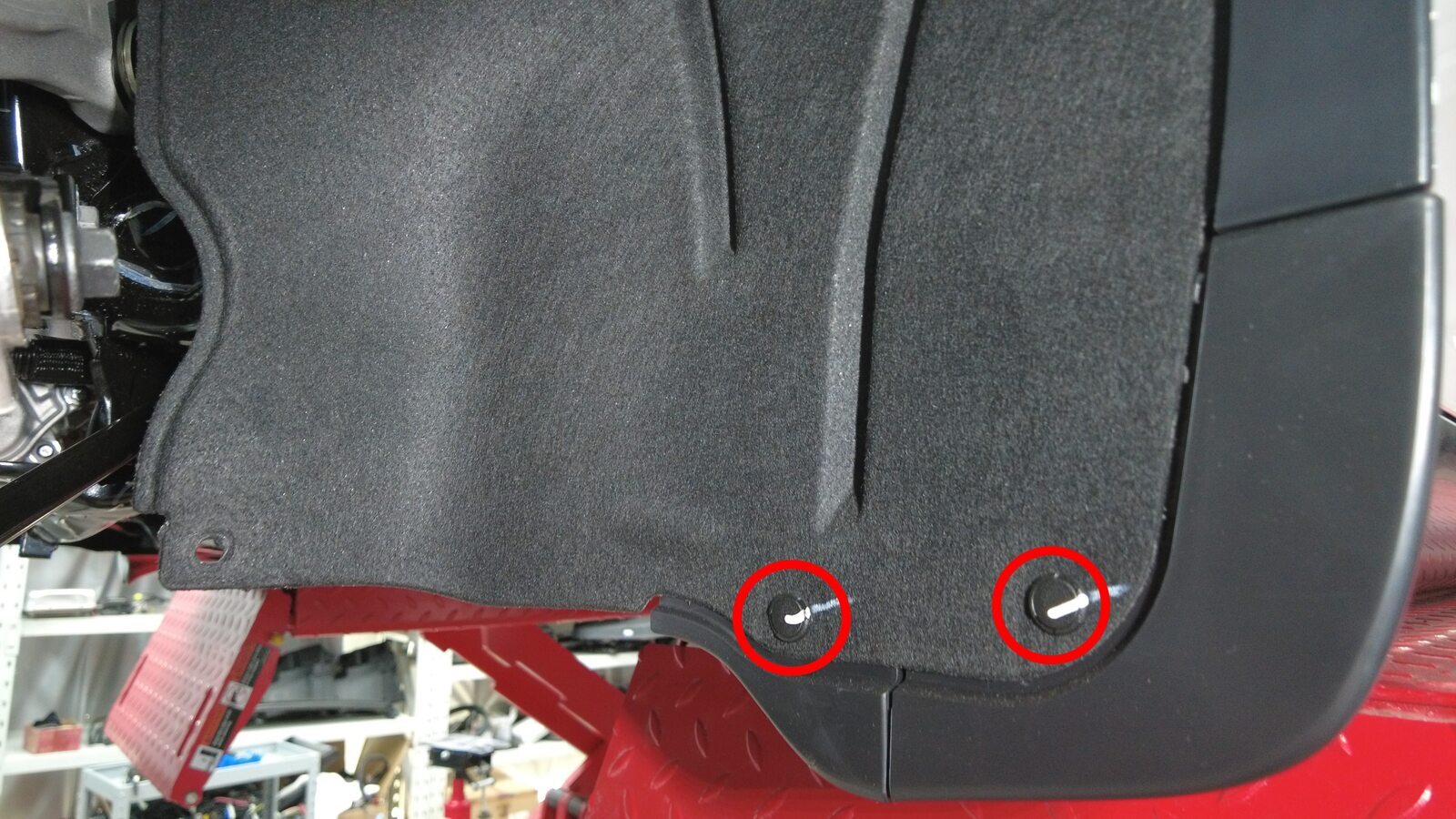

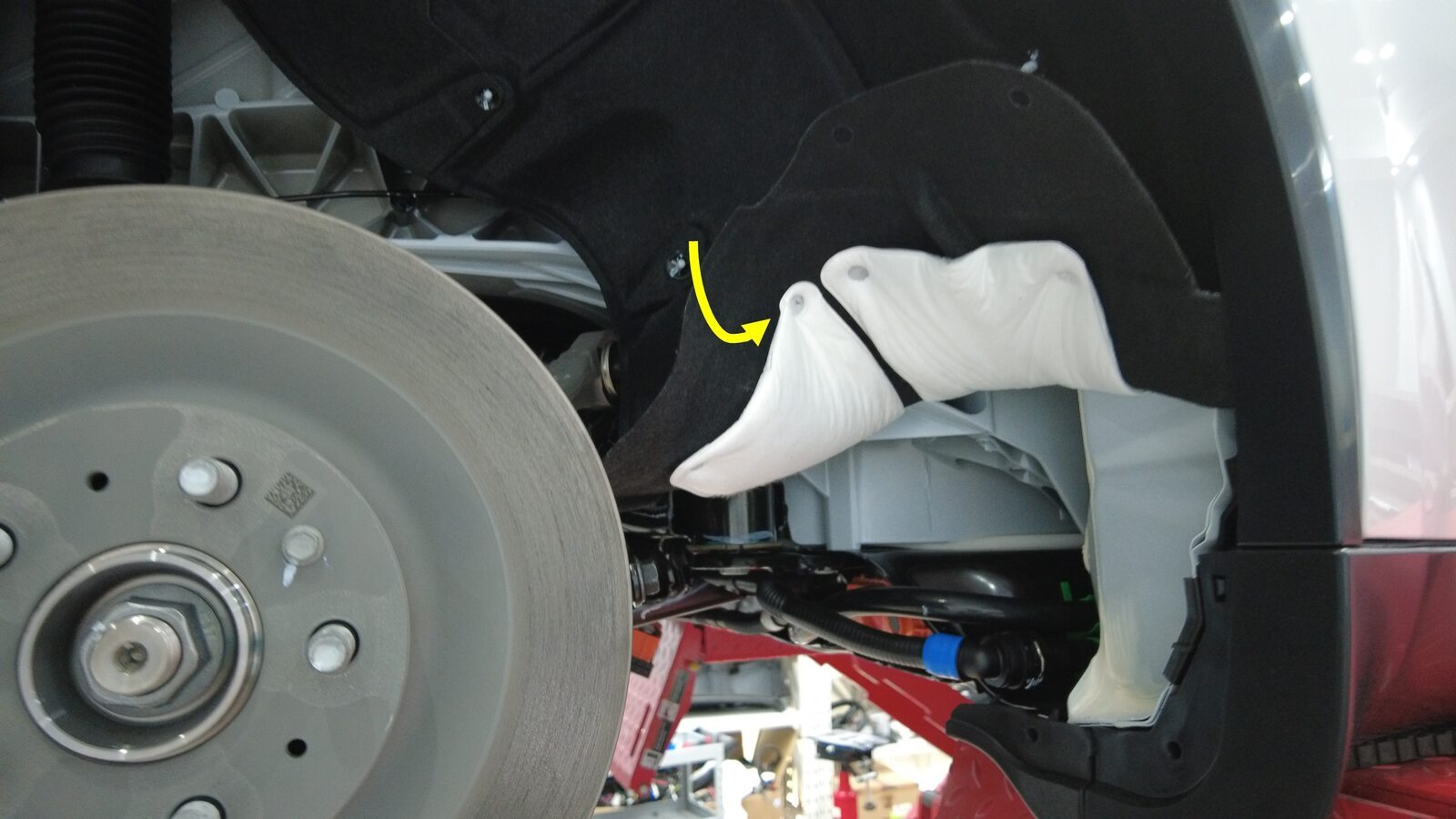

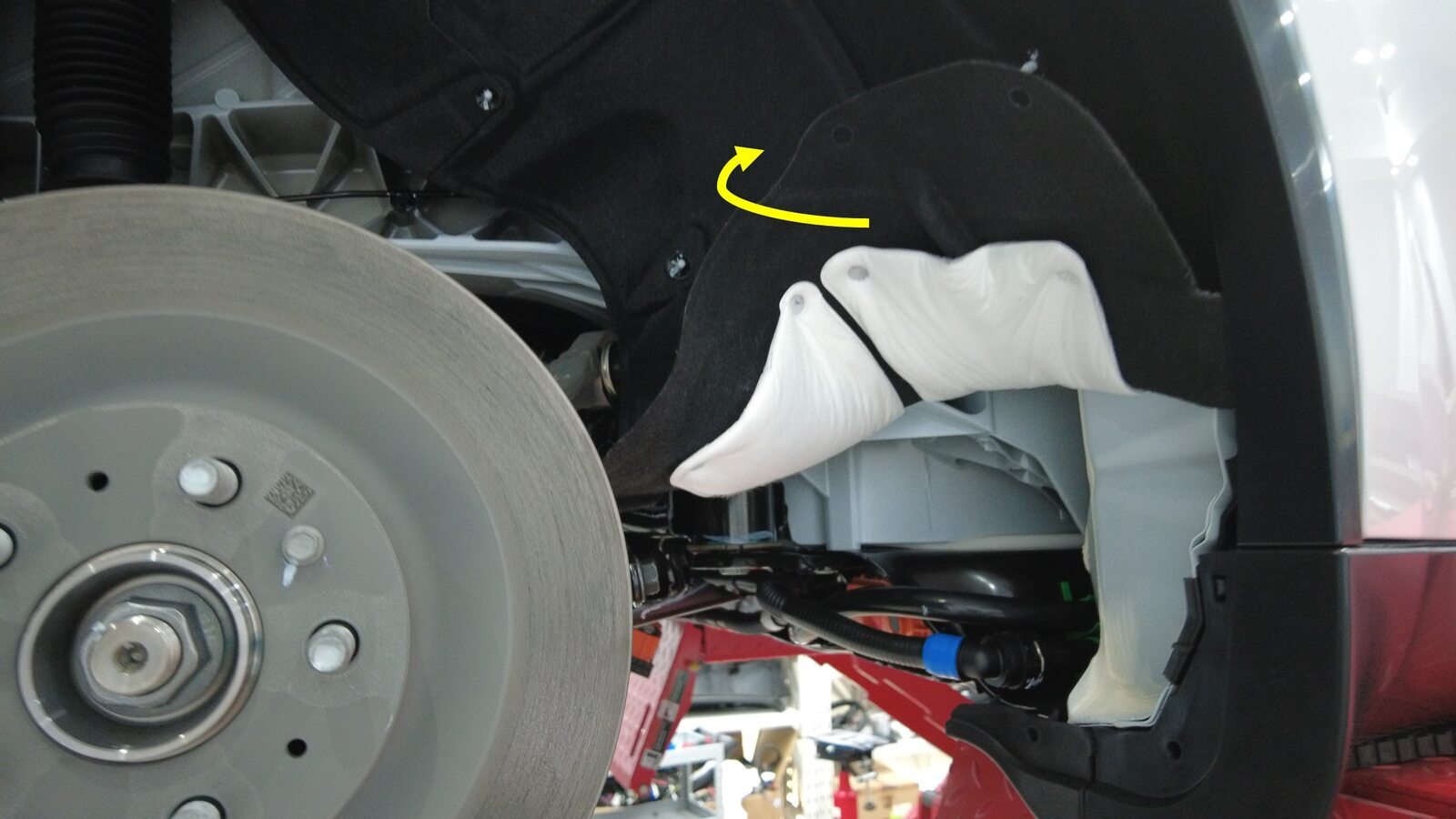

松开将右后轮毂内衬固定到门槛板的推拉式卡子（2 个），然后将内衬移至一旁，以便操作。
-

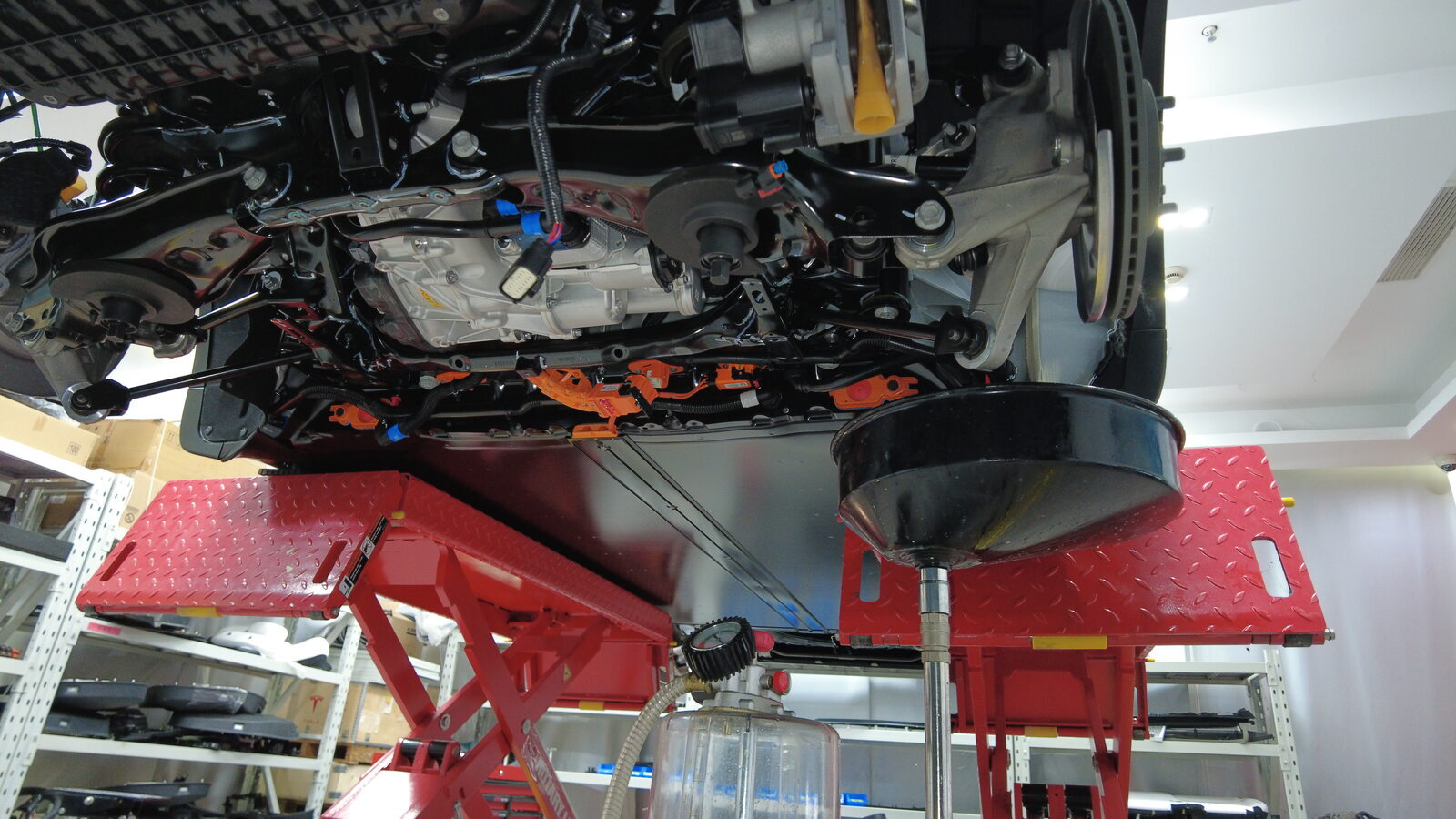

在高压电池右后侧下方放置一个冷却液排放容器。
-

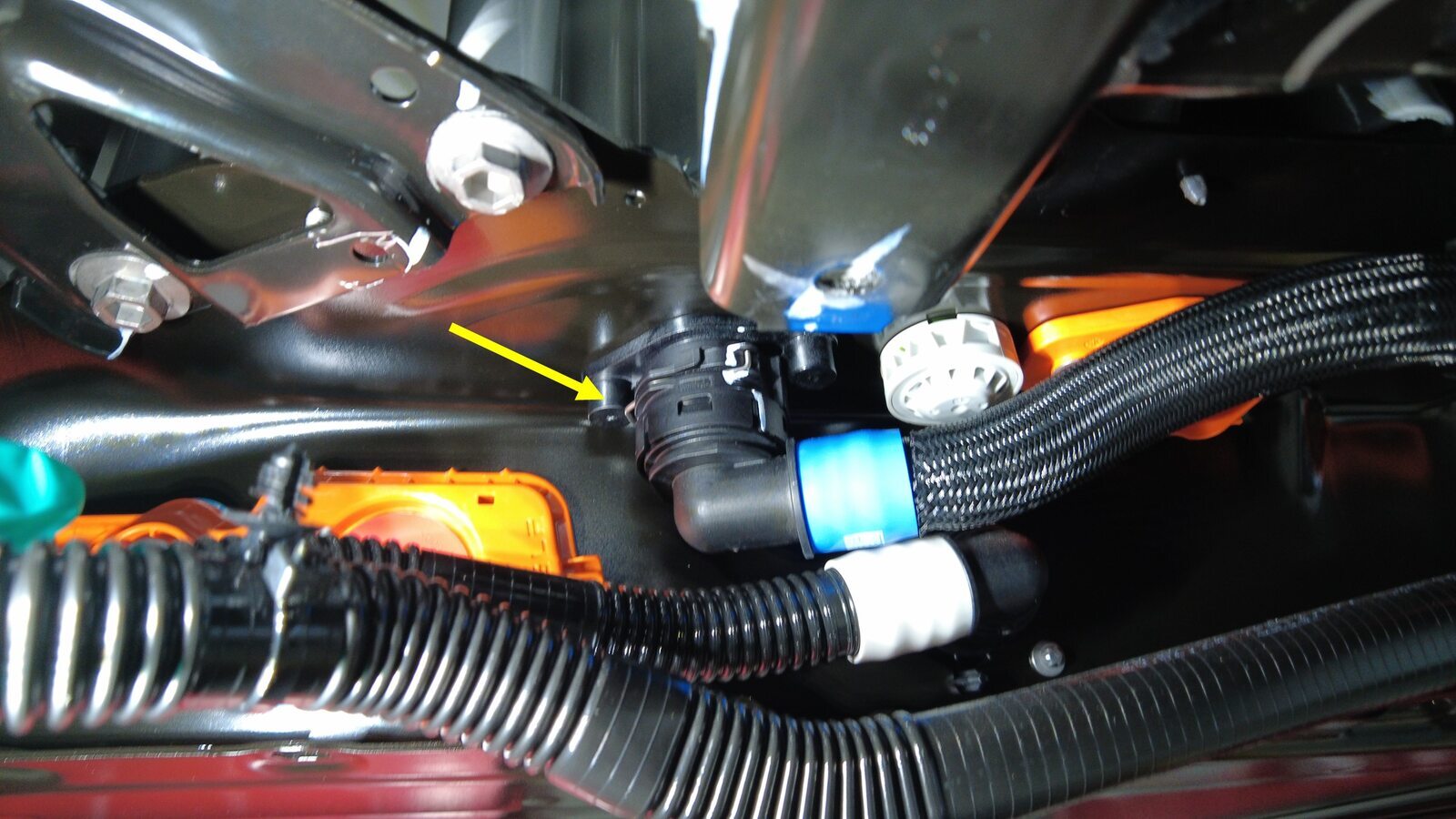

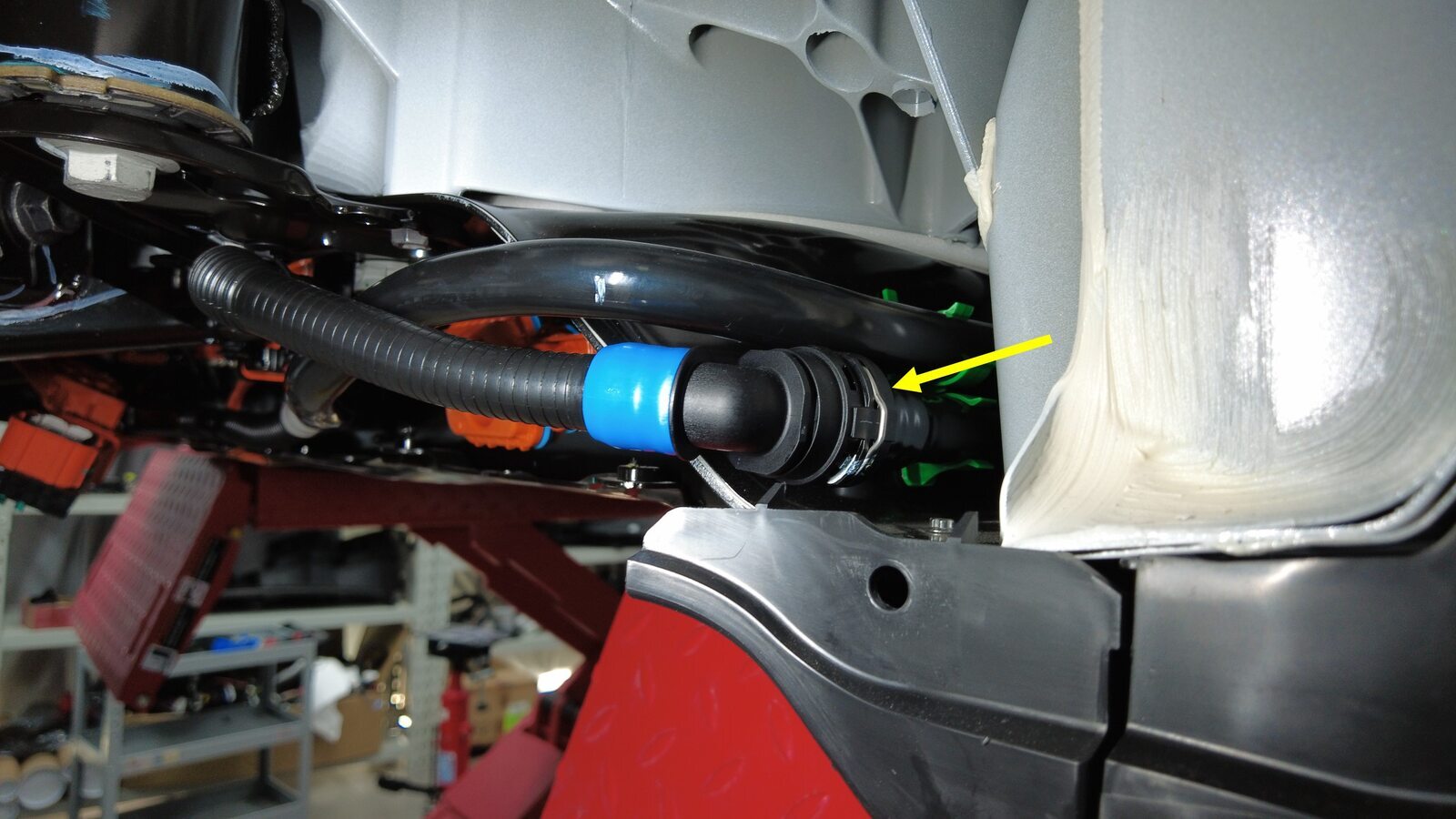

松开弹簧夹，将冷却液出口软管从后回流软管上断开，然后用塞子（2 个）堵住两端。
注
- 必要时使用车间毛巾擦拭右门槛板上残留的冷却液。
- 如果冷却液流失量超过 1 升，则需要进行真空加注；如需将电池返厂整修，请拆下专用工具塞。
-

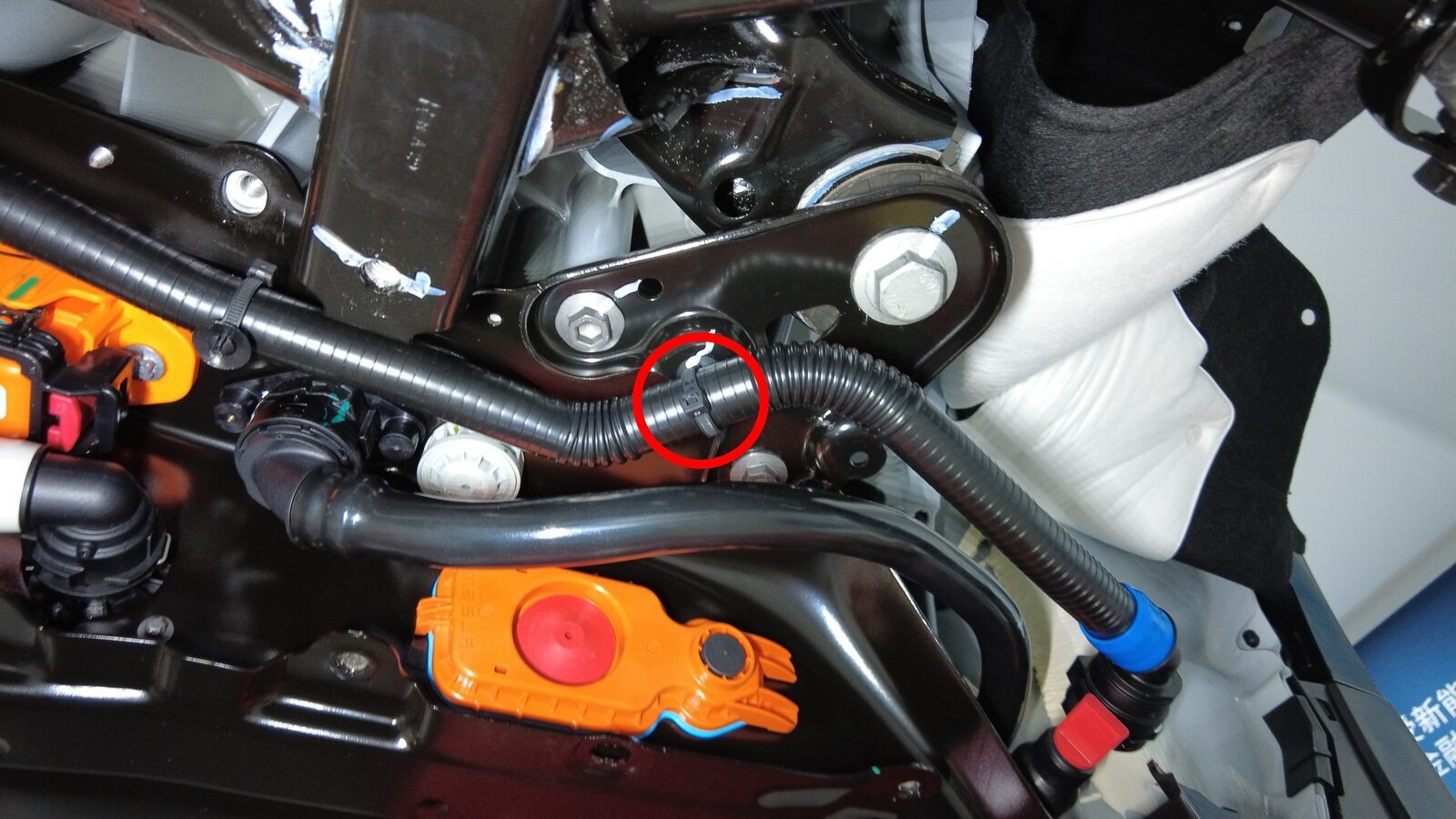

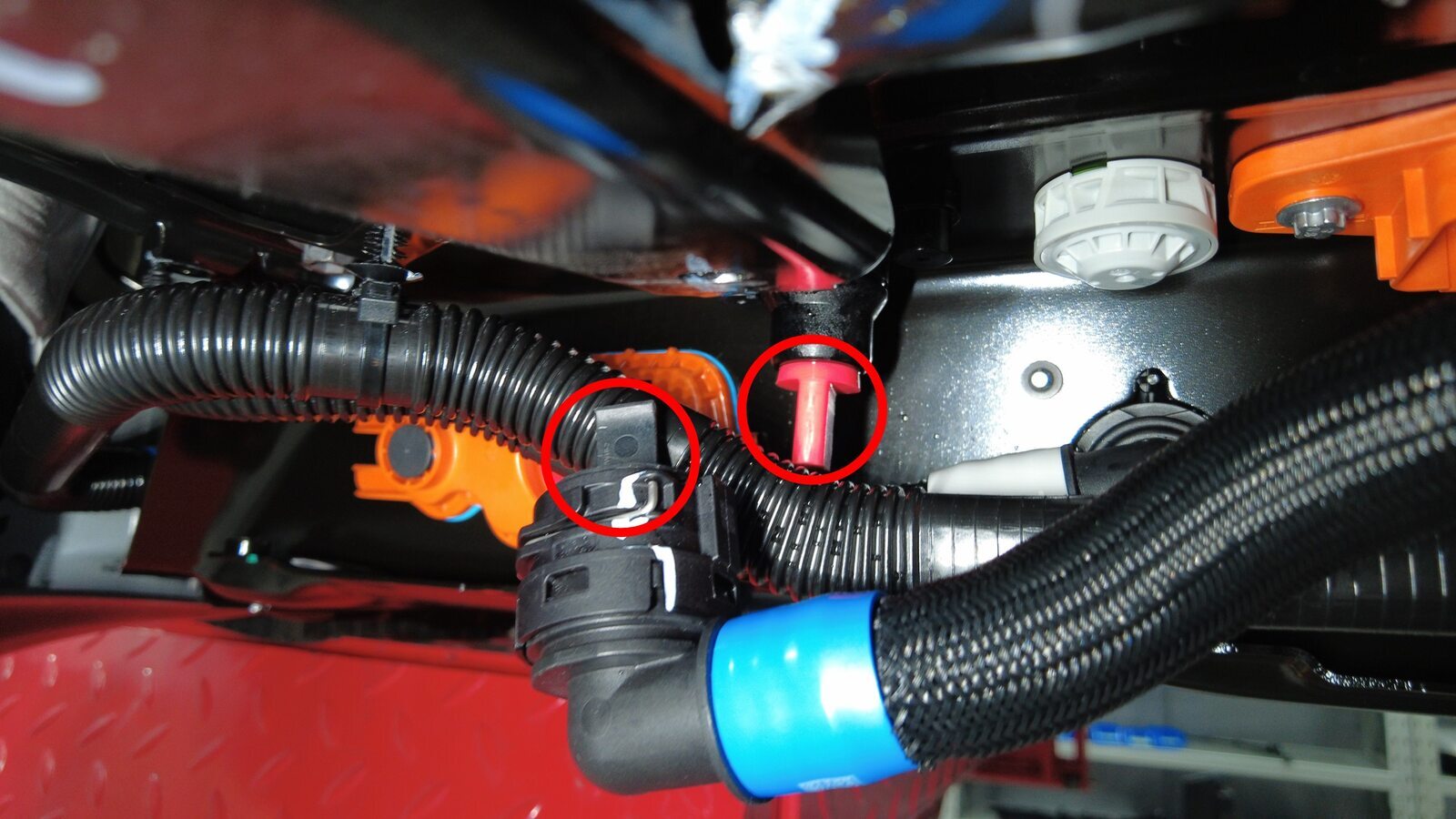

松开将冷却液软管固定到右侧剪力板的卡子 。
-
取走车辆下方的冷却液排放容器。
-

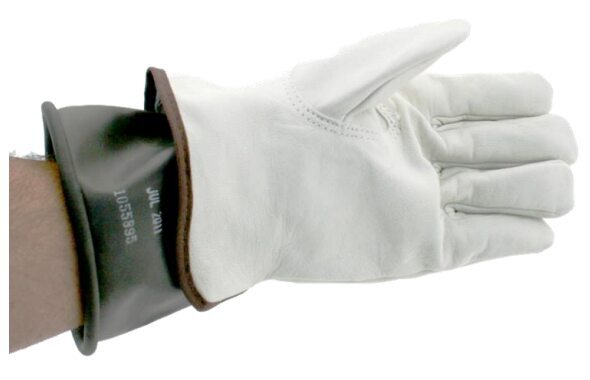

佩戴高压绝缘手套和皮质外手套。
-

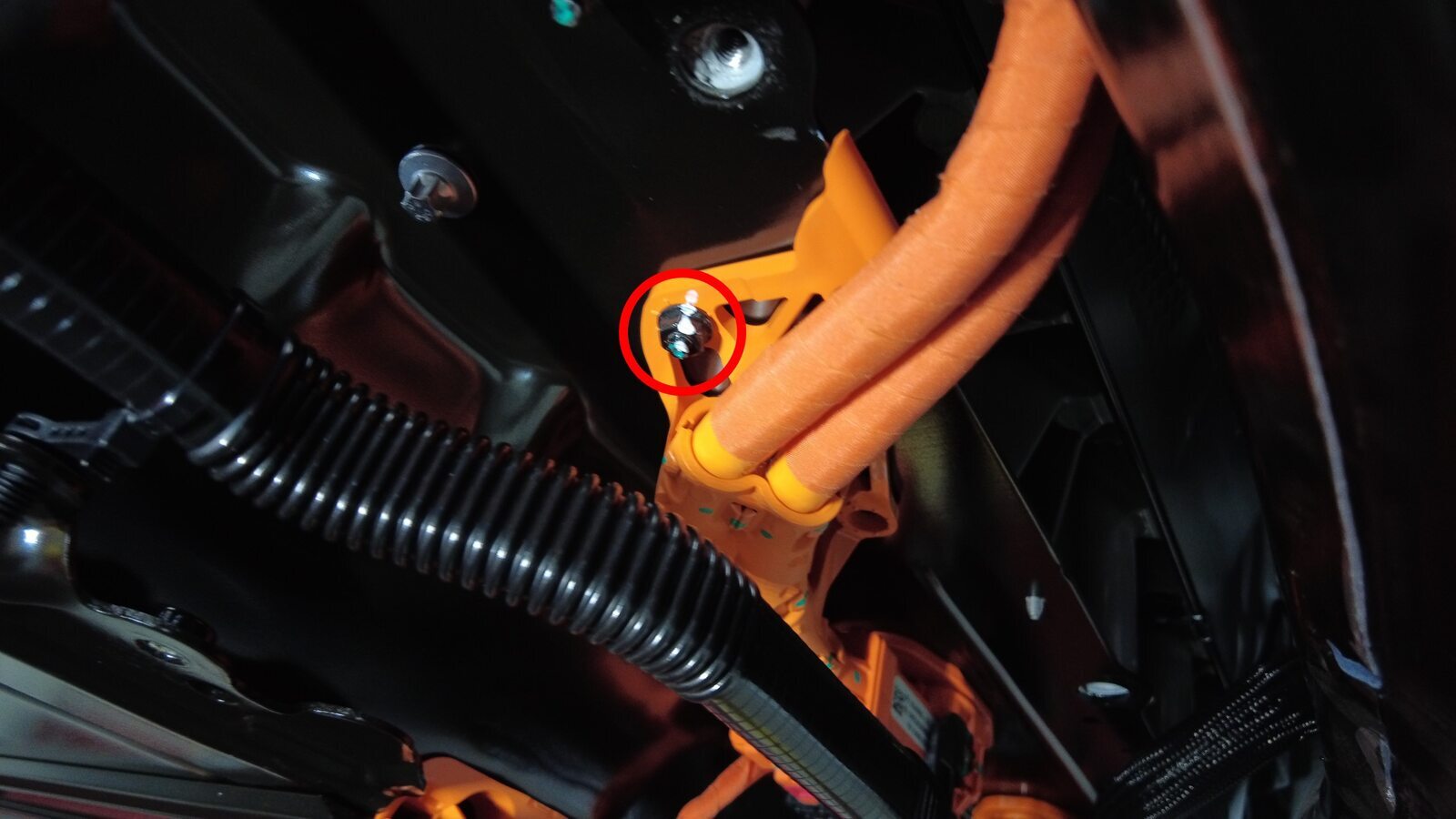

拆下将后驱动电机高压线缆支架固定到高压电池的螺母。
-

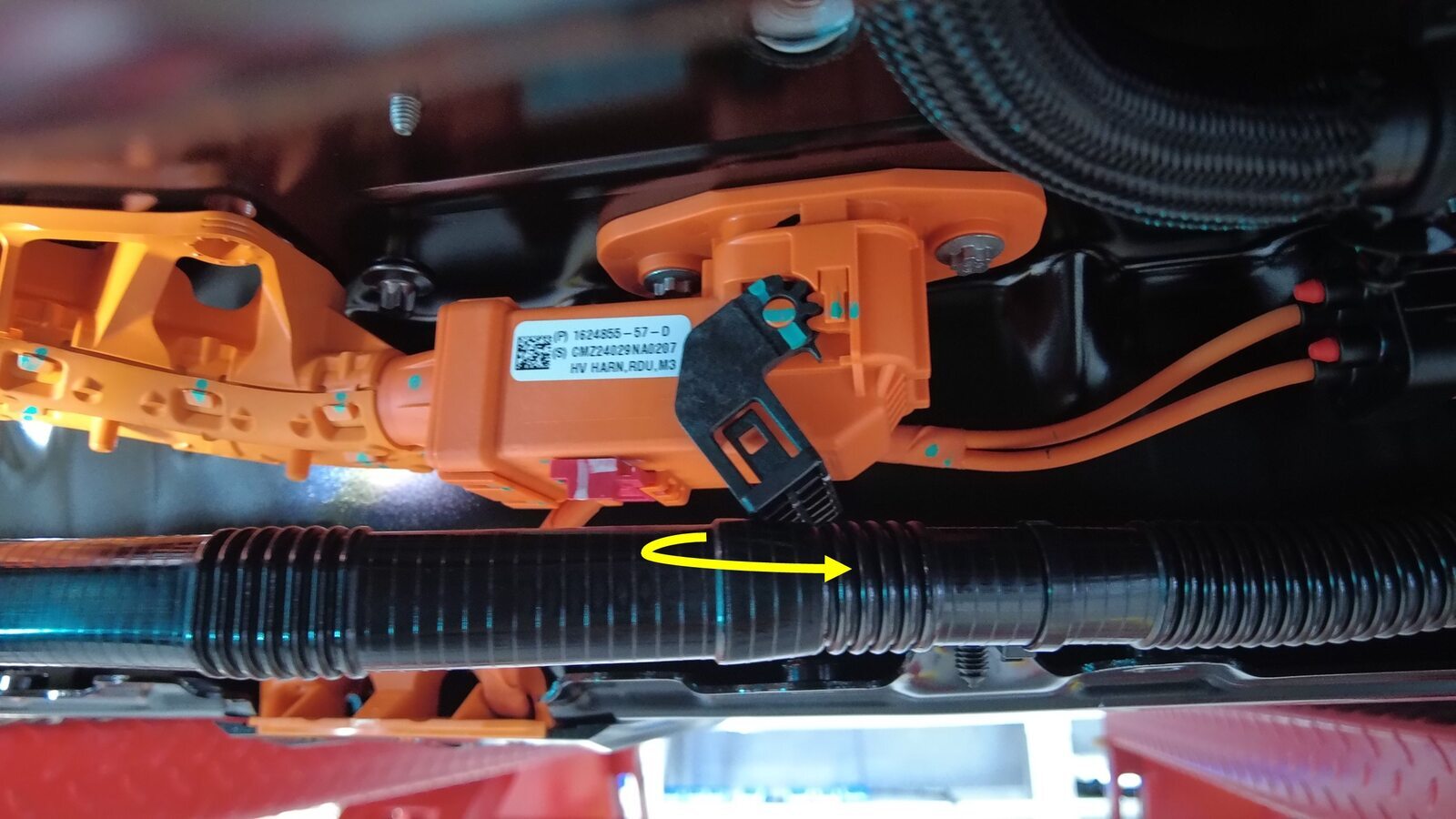

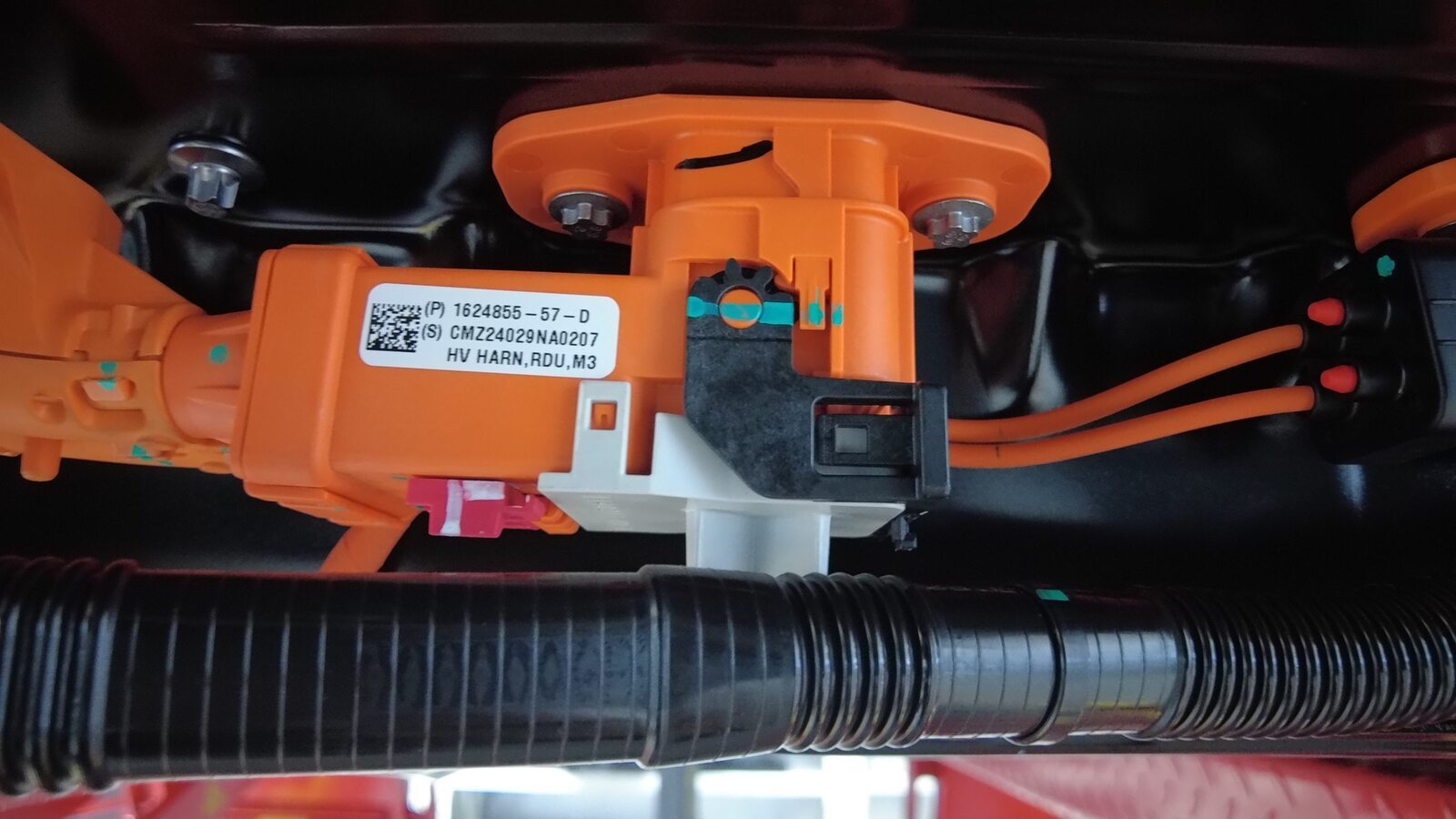

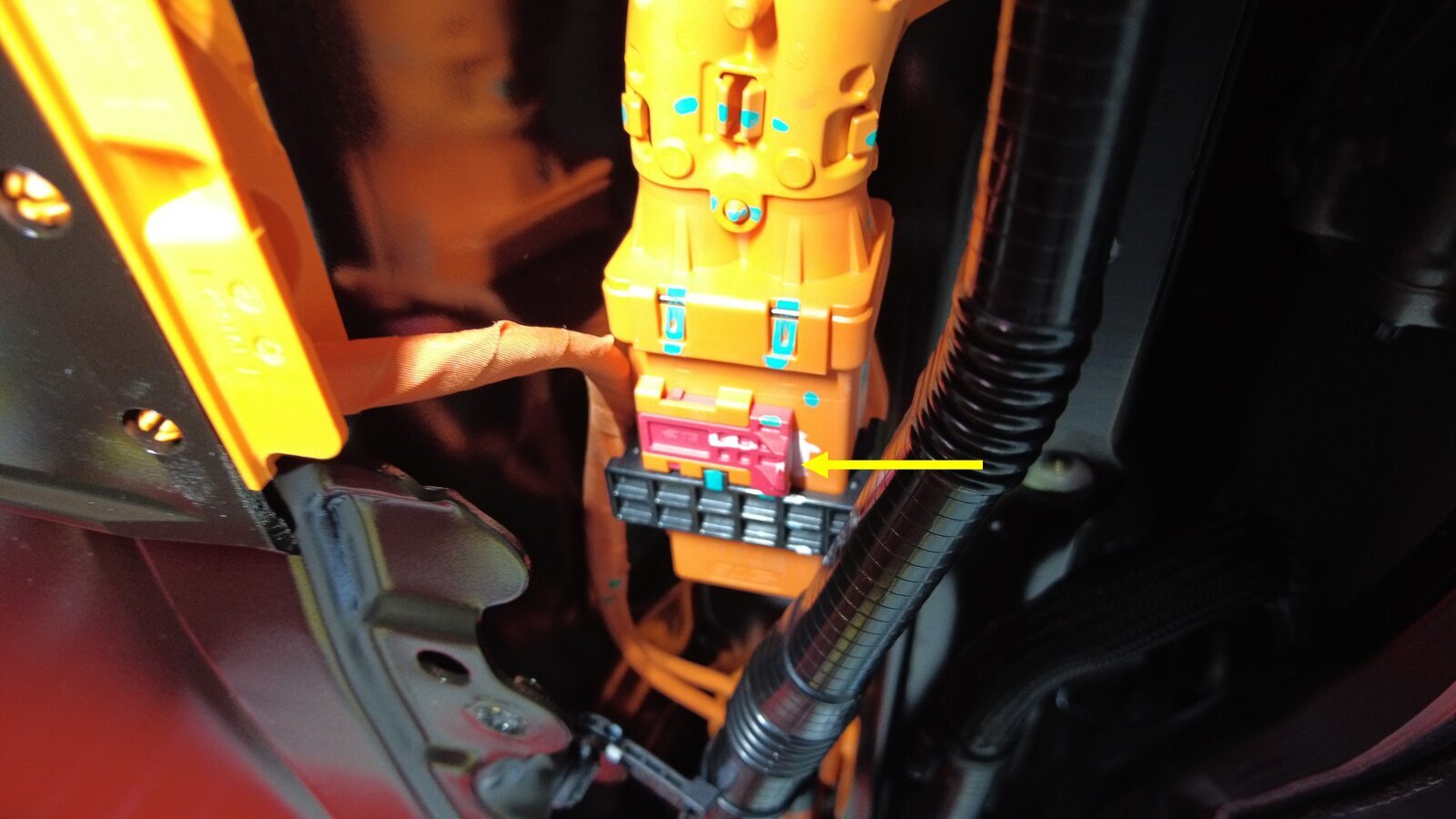

松开锁片并向上旋转释放杆，将后驱动电机高压线缆从高压电池上断开。
注
- 请勿强行提起释放杆。
- 确保后驱动电机接头上的对齐锁片未损坏。
-
脱下皮革手套和高压绝缘手套。
-

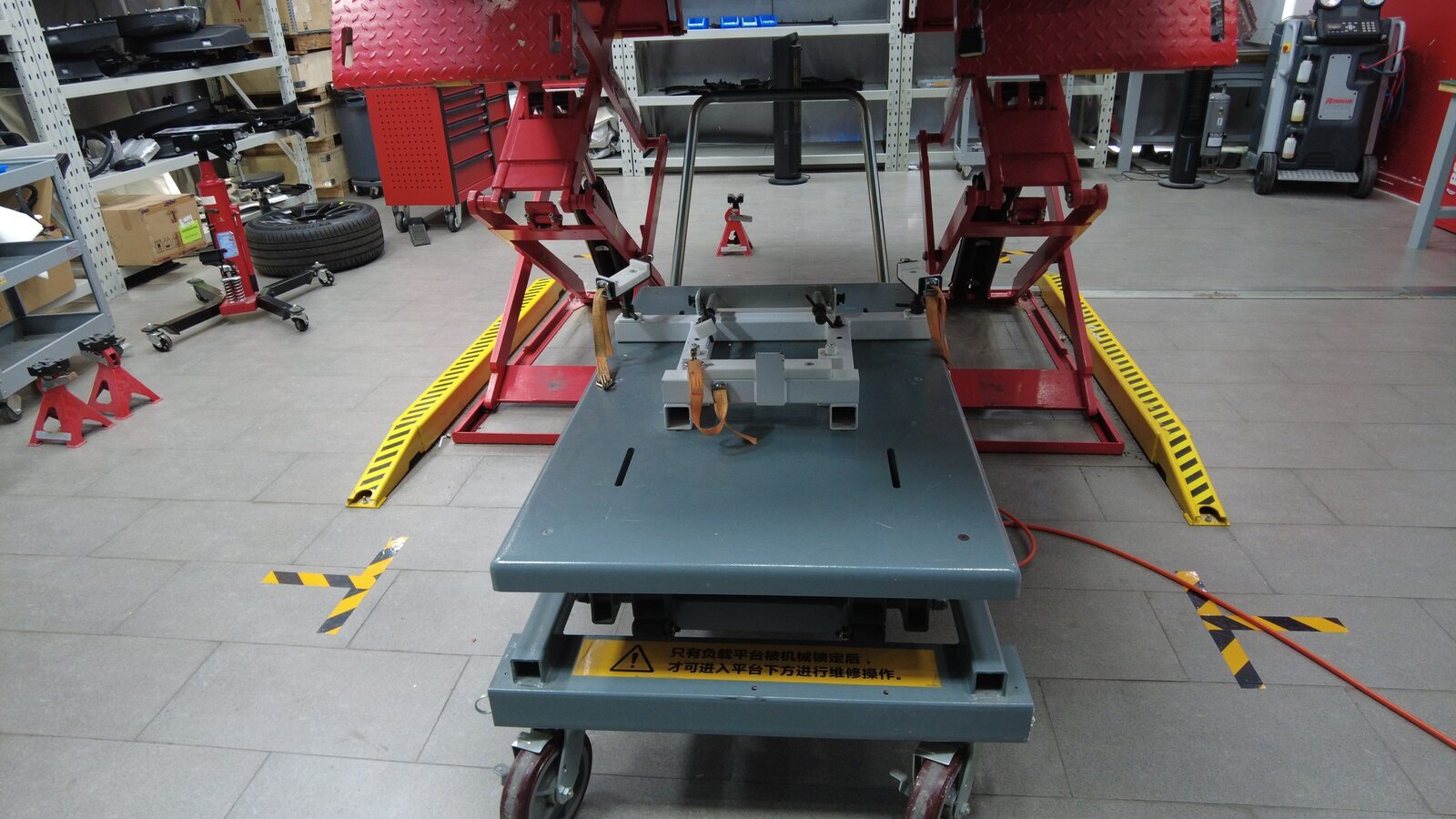

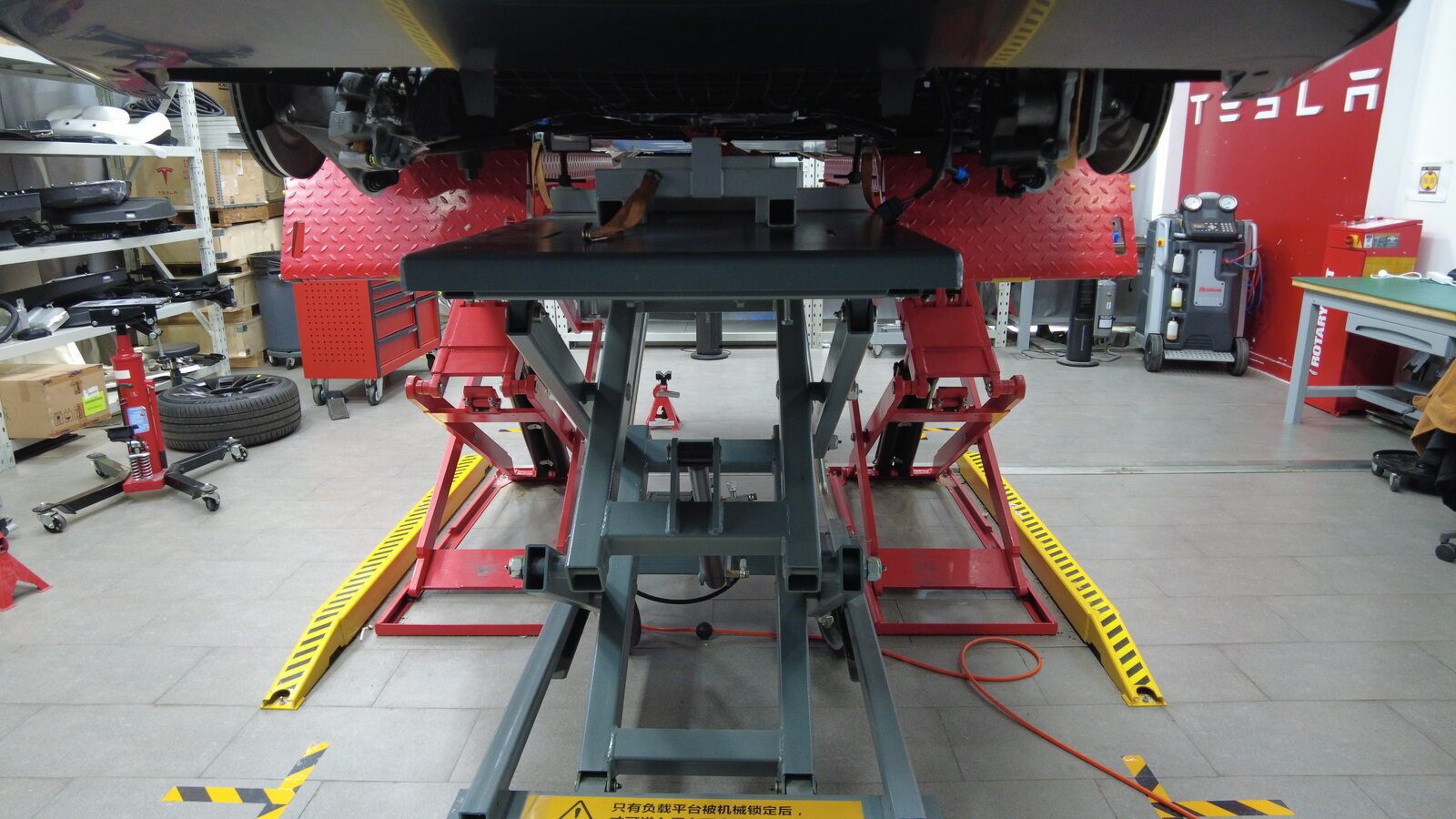

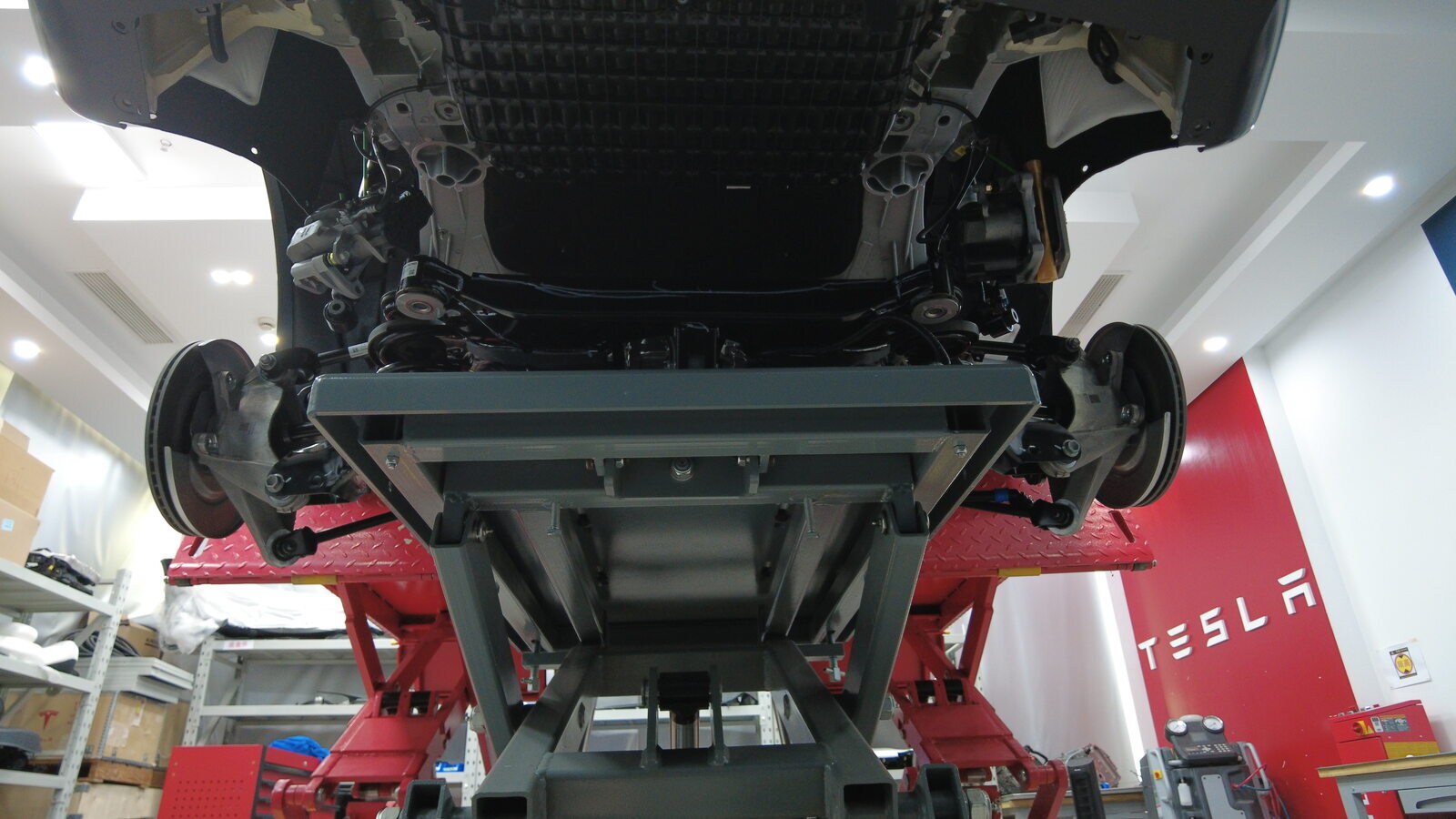

在后副车架区域下方放置副车架举升工具。
-

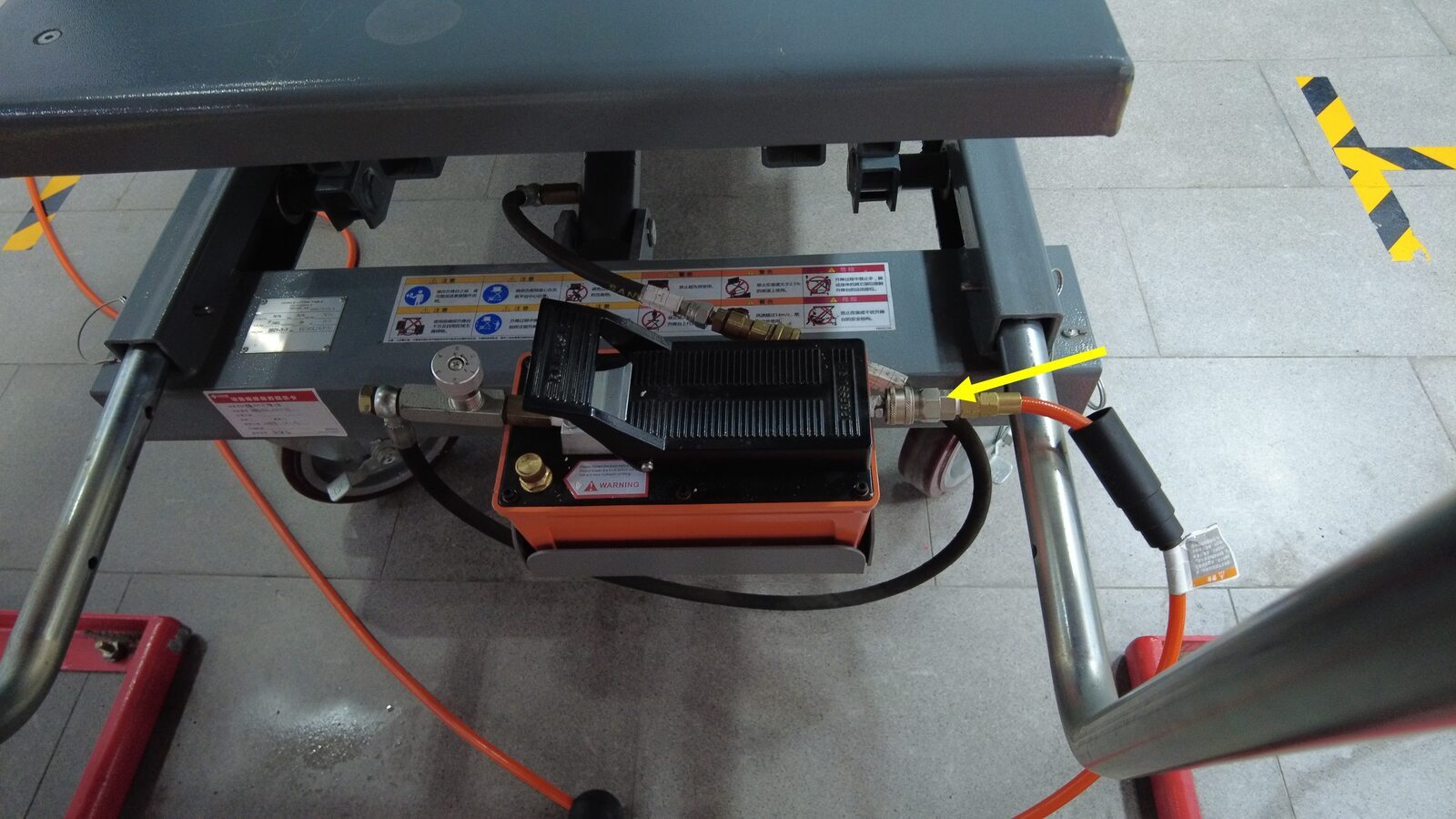

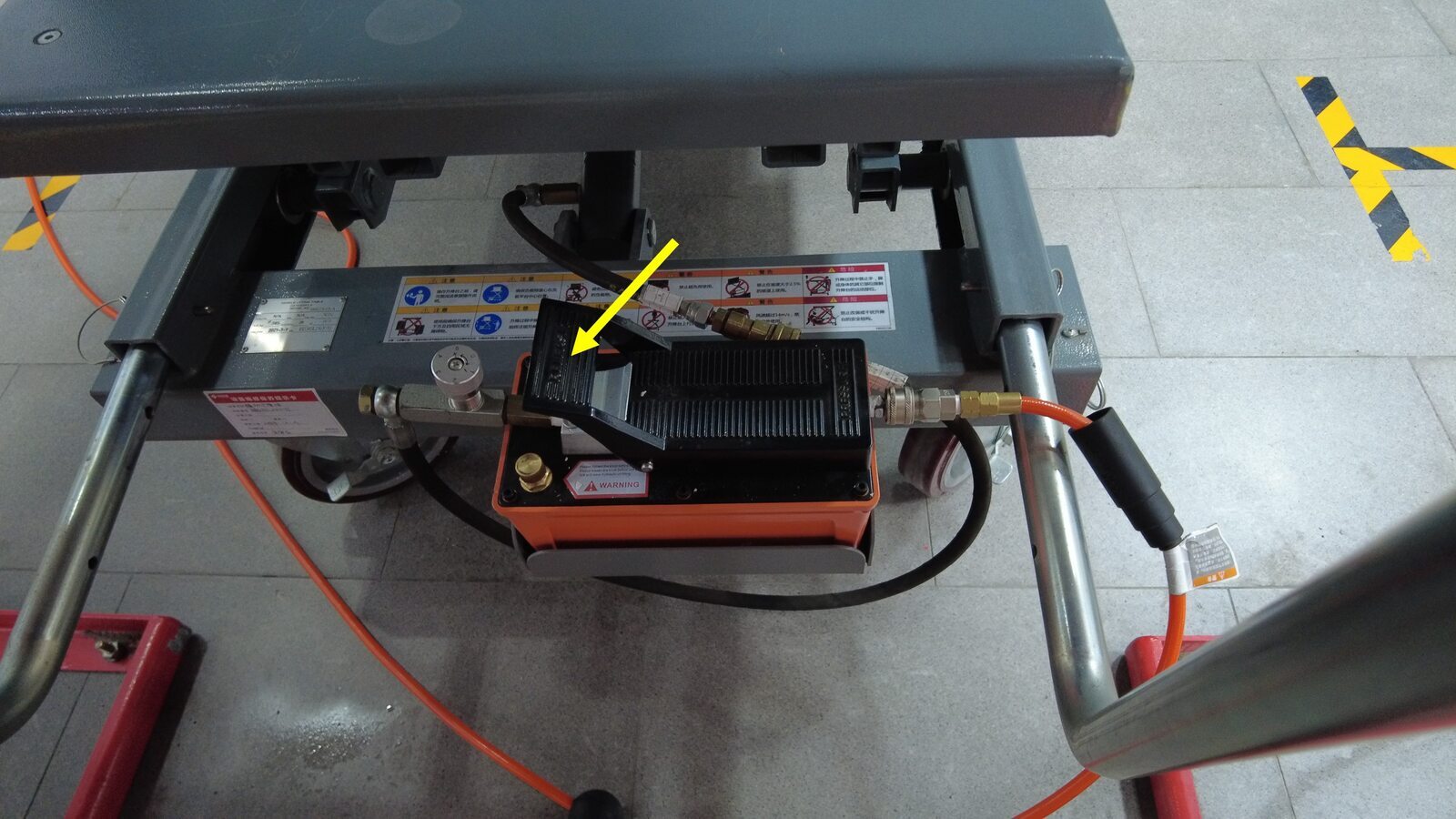

将供气装置连接到副车架举升工具。
-

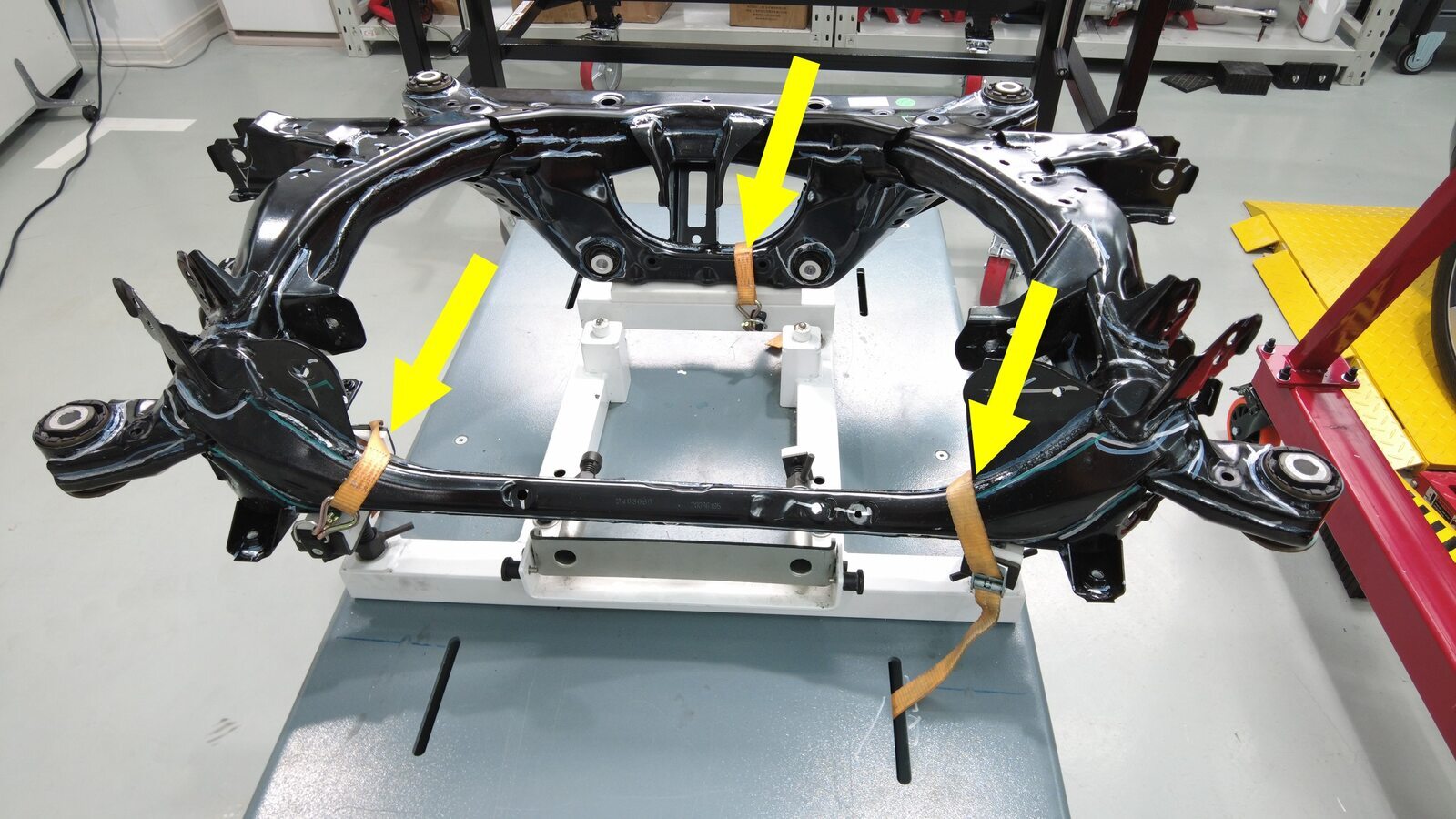

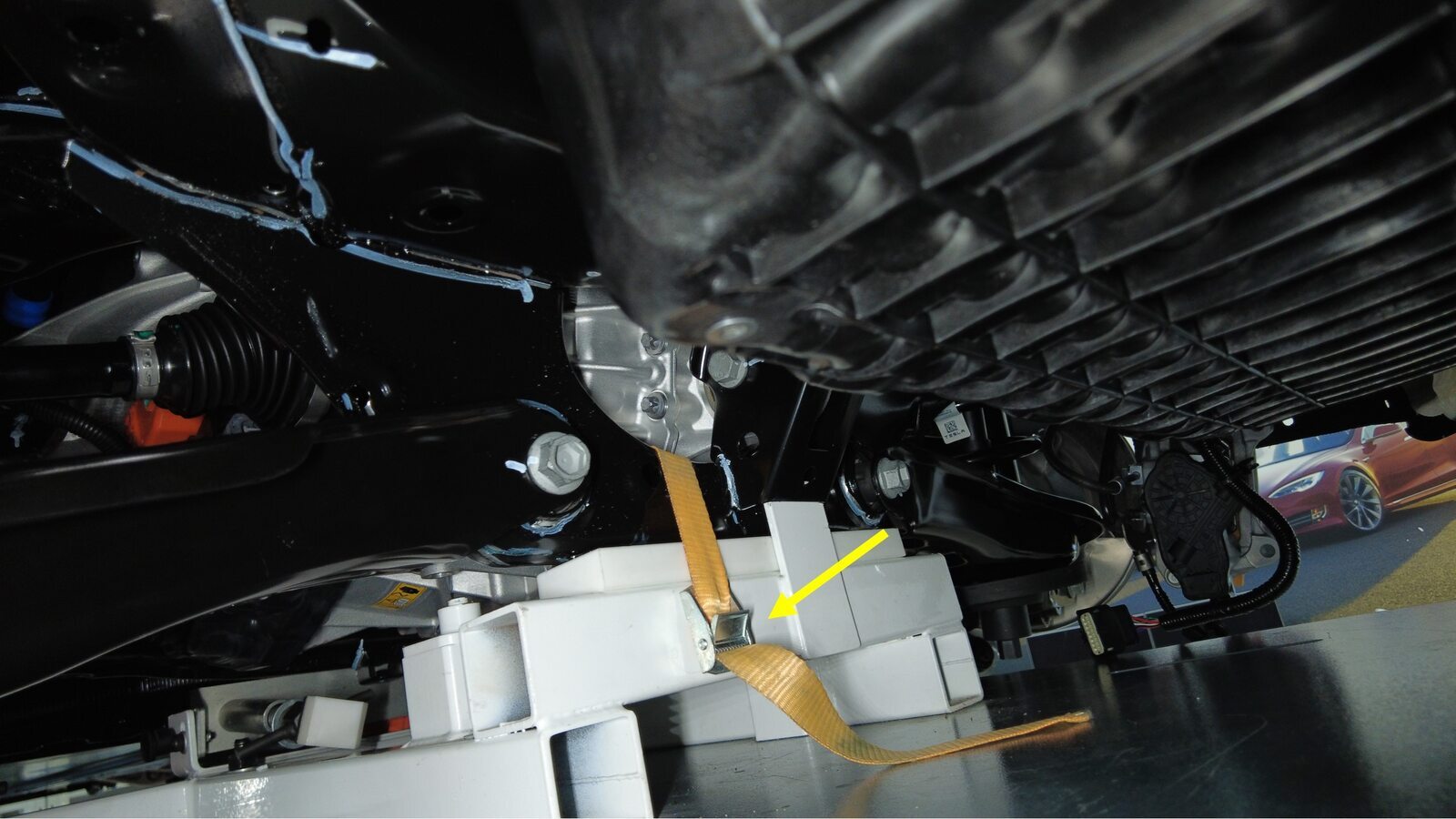

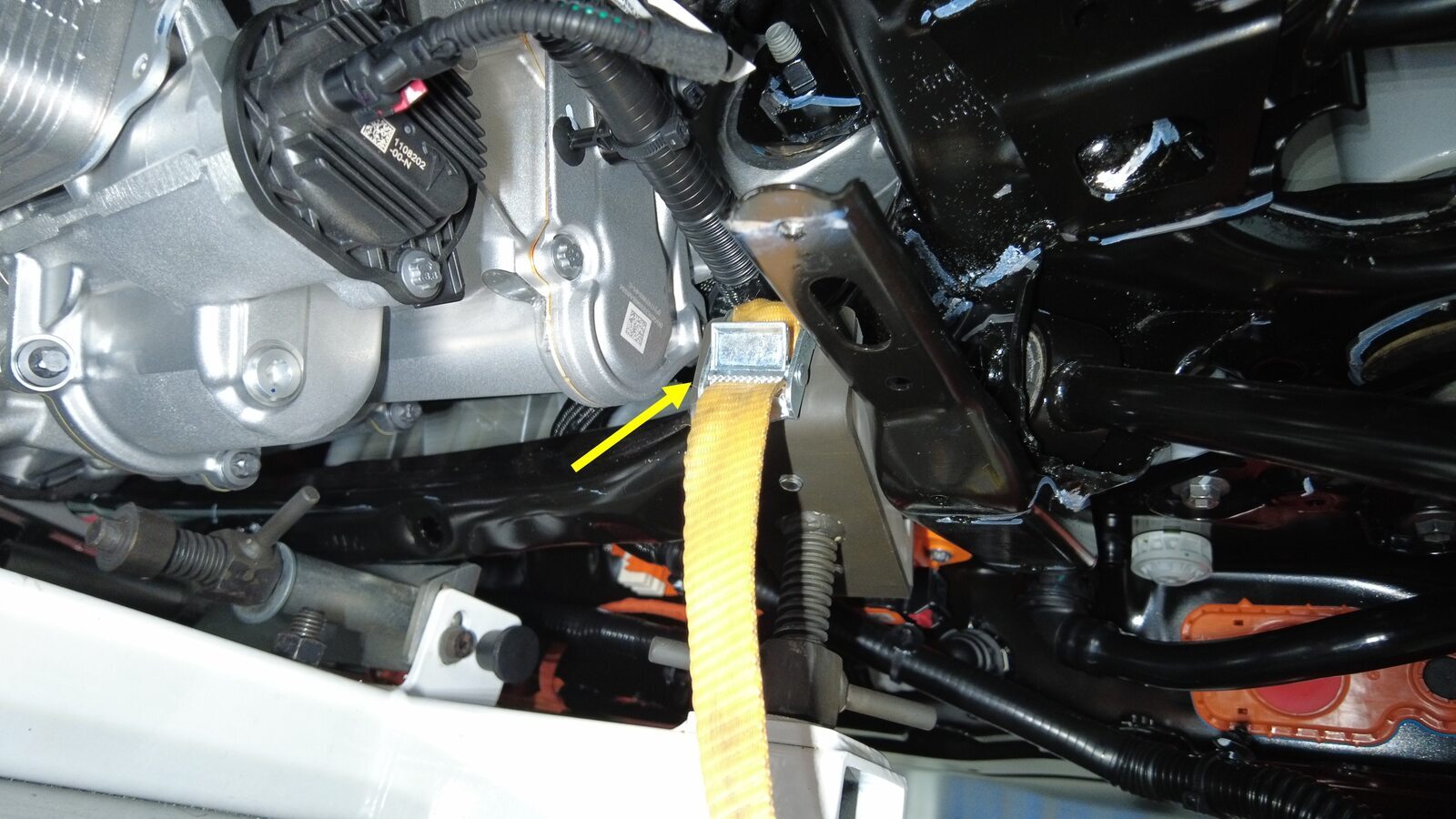

升起副车架举升工具以支撑后副车架，将系带（3 个）上的金属钩固定到举升工具卡环上，然后拉动系带，直至其紧固。
注建议寻求他人协助；必要时可以降低车辆。
-

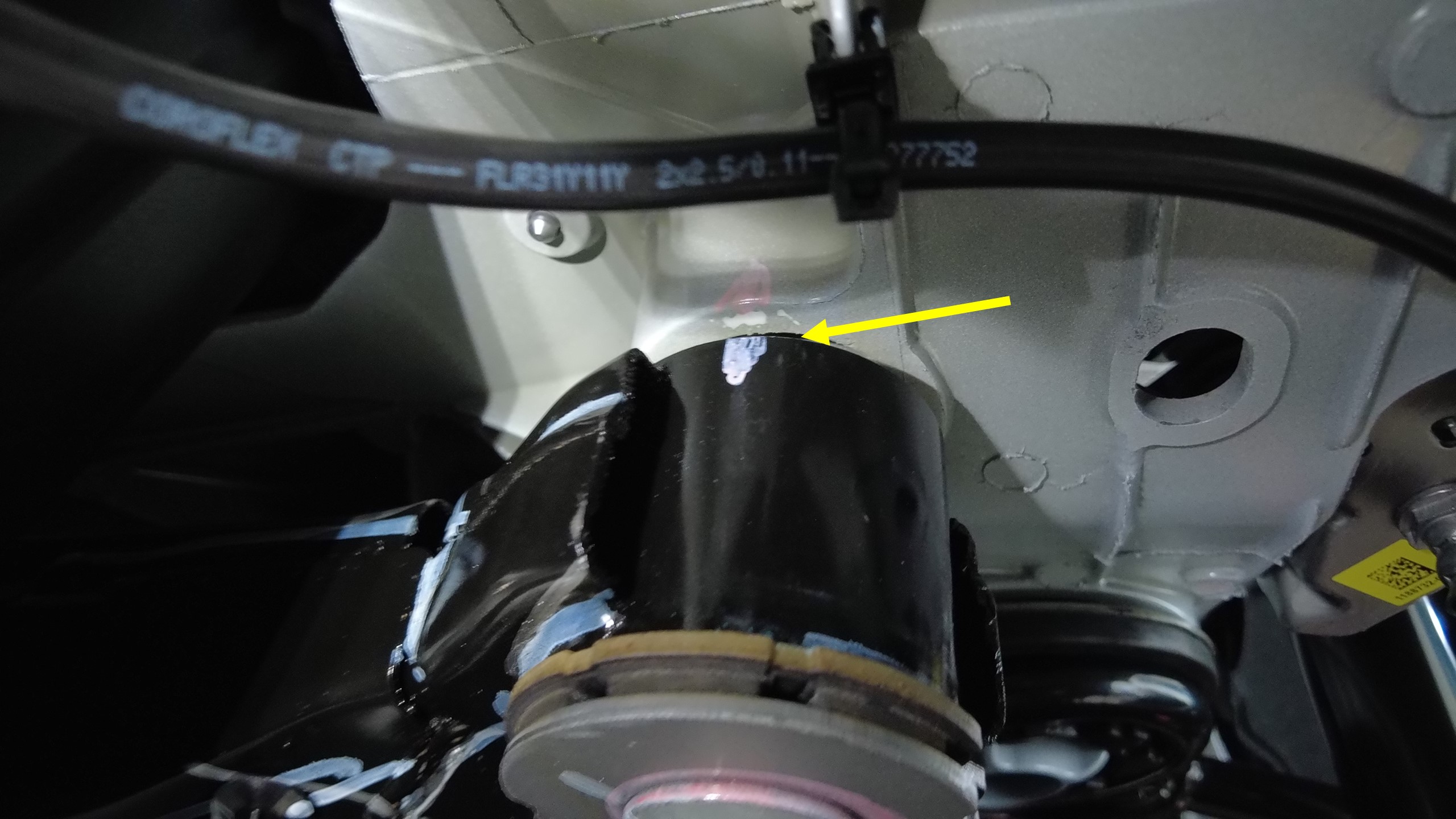

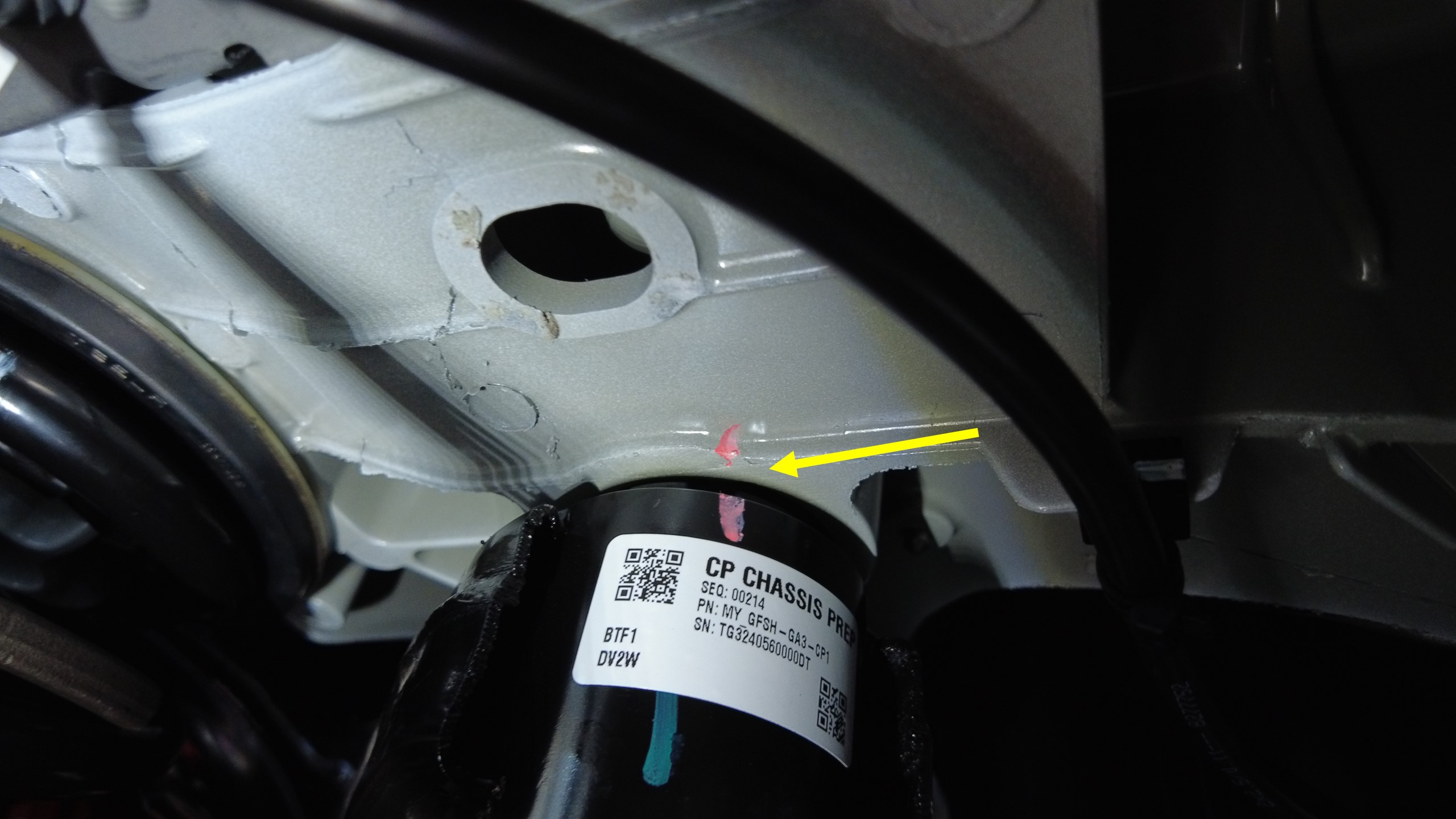

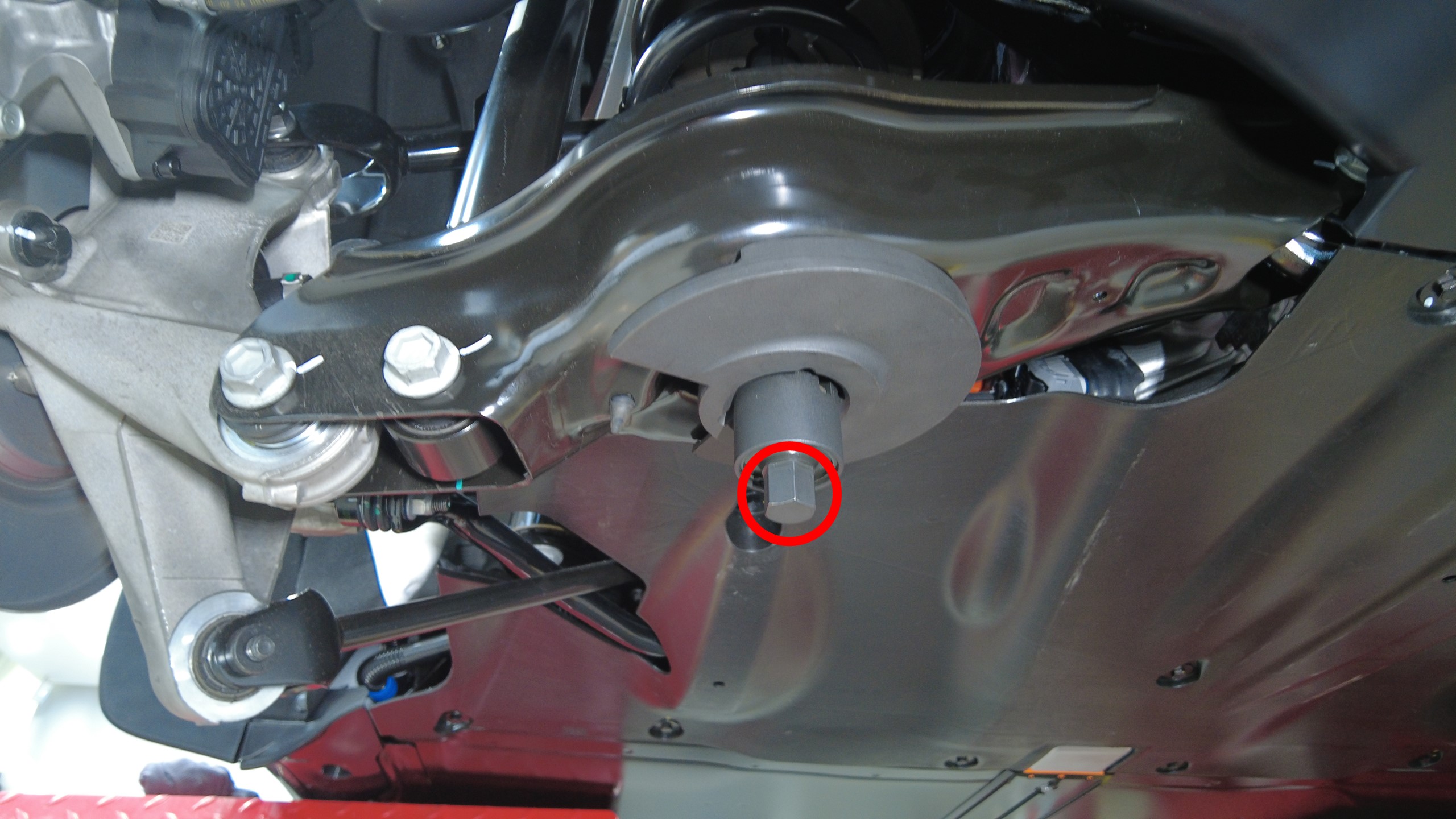

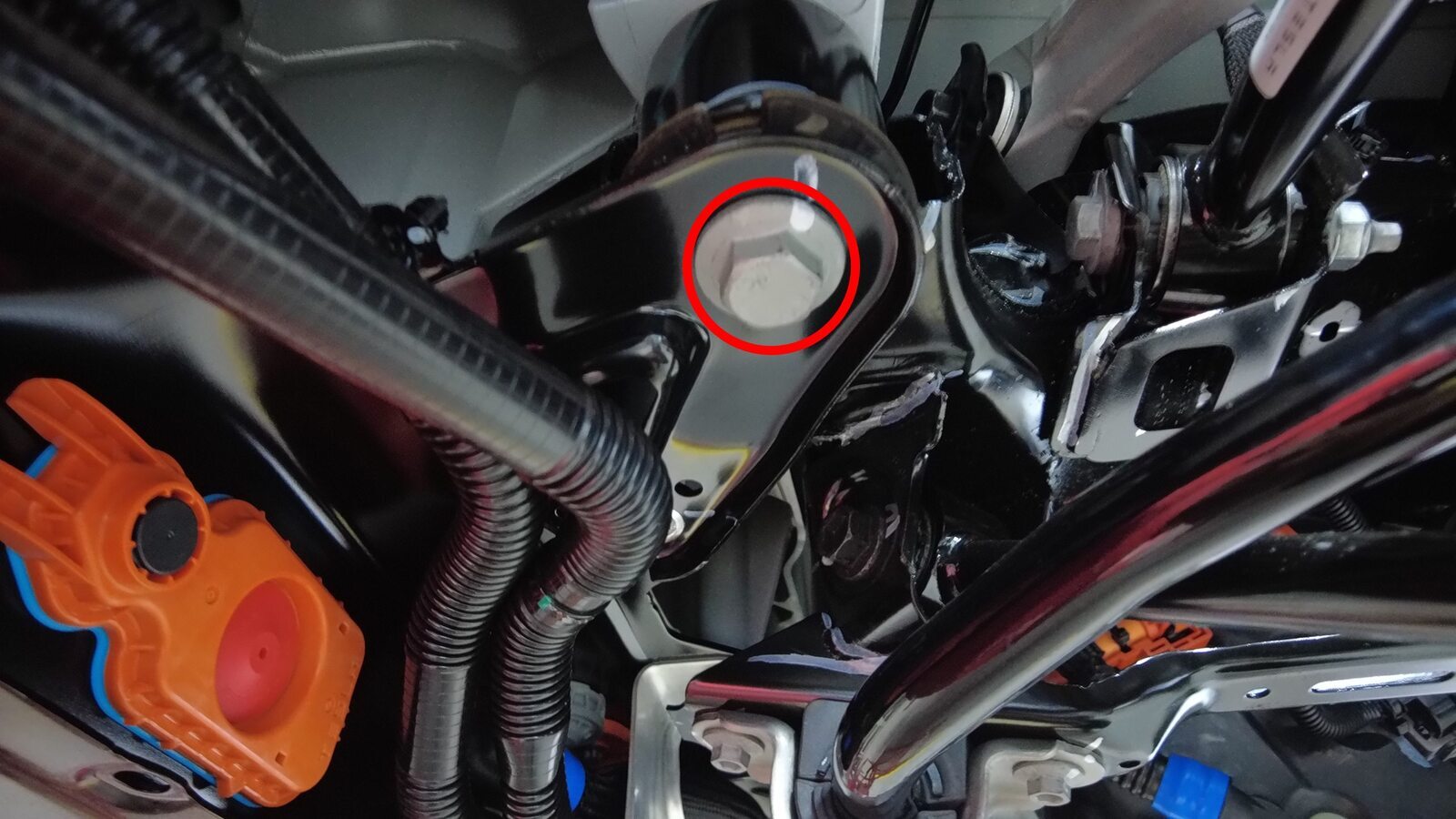

标出左后和右后副车架螺栓（2 个）以及后副车架在车身上的原始位置，以便安装时能够准确地重新对齐。
注如有必要，也可以标出副车架铸件和副车架套管在车身上的原始位置。
- 拆下左右剪力板。请参阅 剪力板 - 后副车架 - 左 ((拆卸和更换))。
- 拆下后副车架支架。请参阅 Brace - Rear Subframe ((拆卸和更换))。
-
降下副车架举升工具，将后副车架以及驱动电机总成从车辆上拆下。
注建议寻求他人协助；降低副车架时请谨慎操作，以免损坏部件。
-
断开供气装置与副车架举升工具的连接。
-
将副车架举升工具、后副车架和驱动电机总成放置在远离车辆的位置。
-

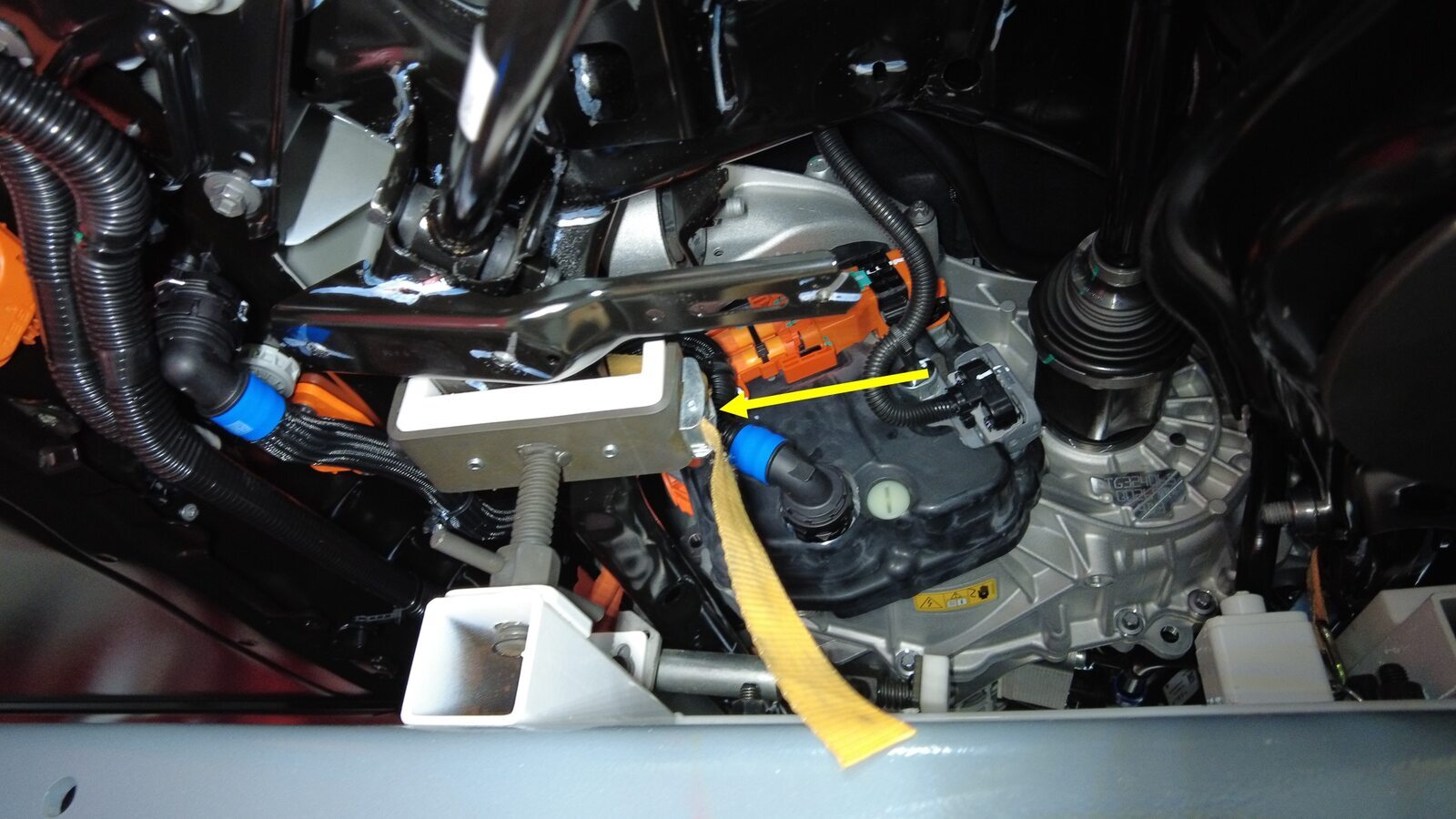

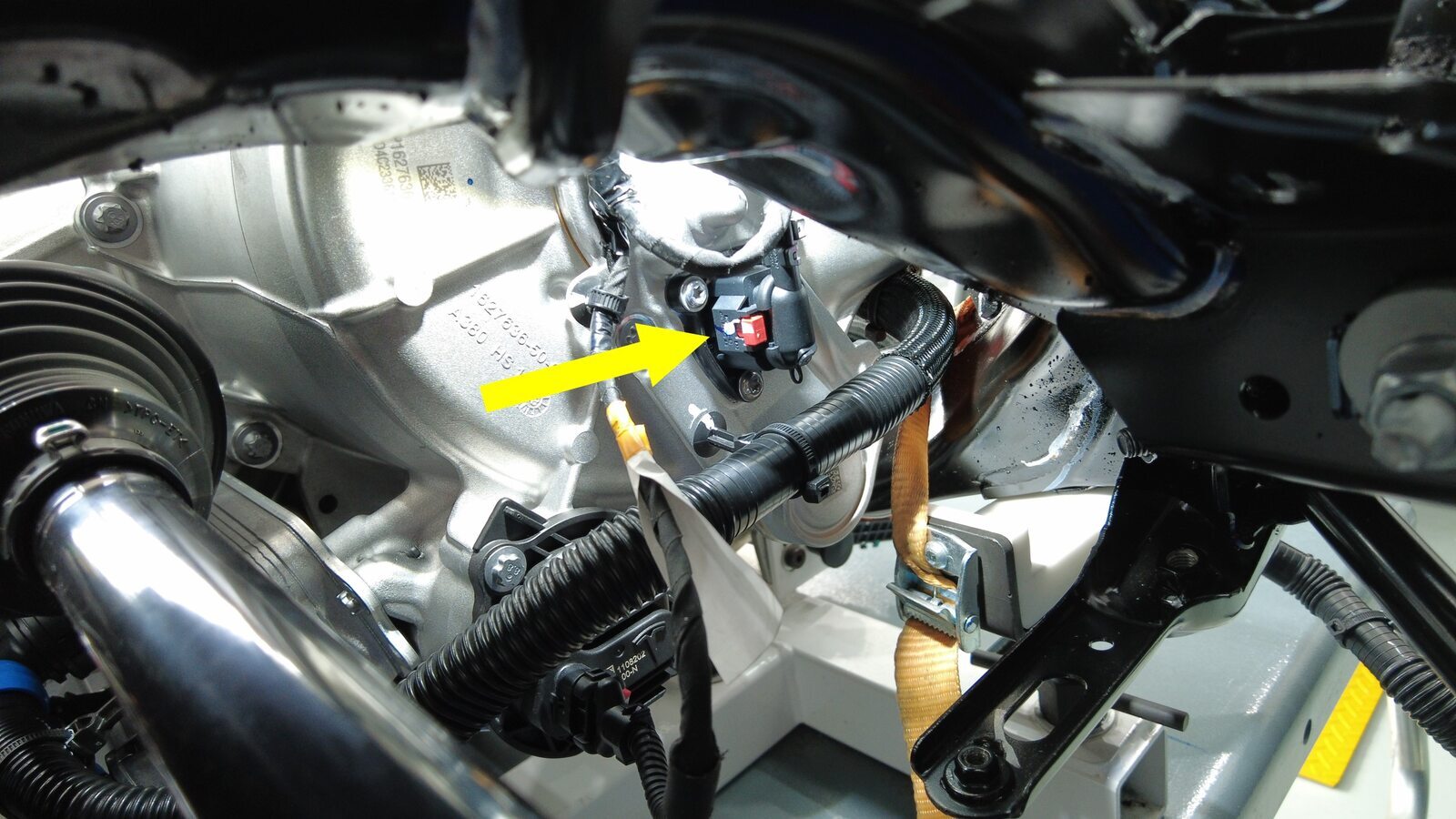

断开后驱动电机逻辑连接器，将其移至一旁。
注注意防止冷却液渗入连接器。
-
松开后驱动电机逻辑连接器卡子。
-

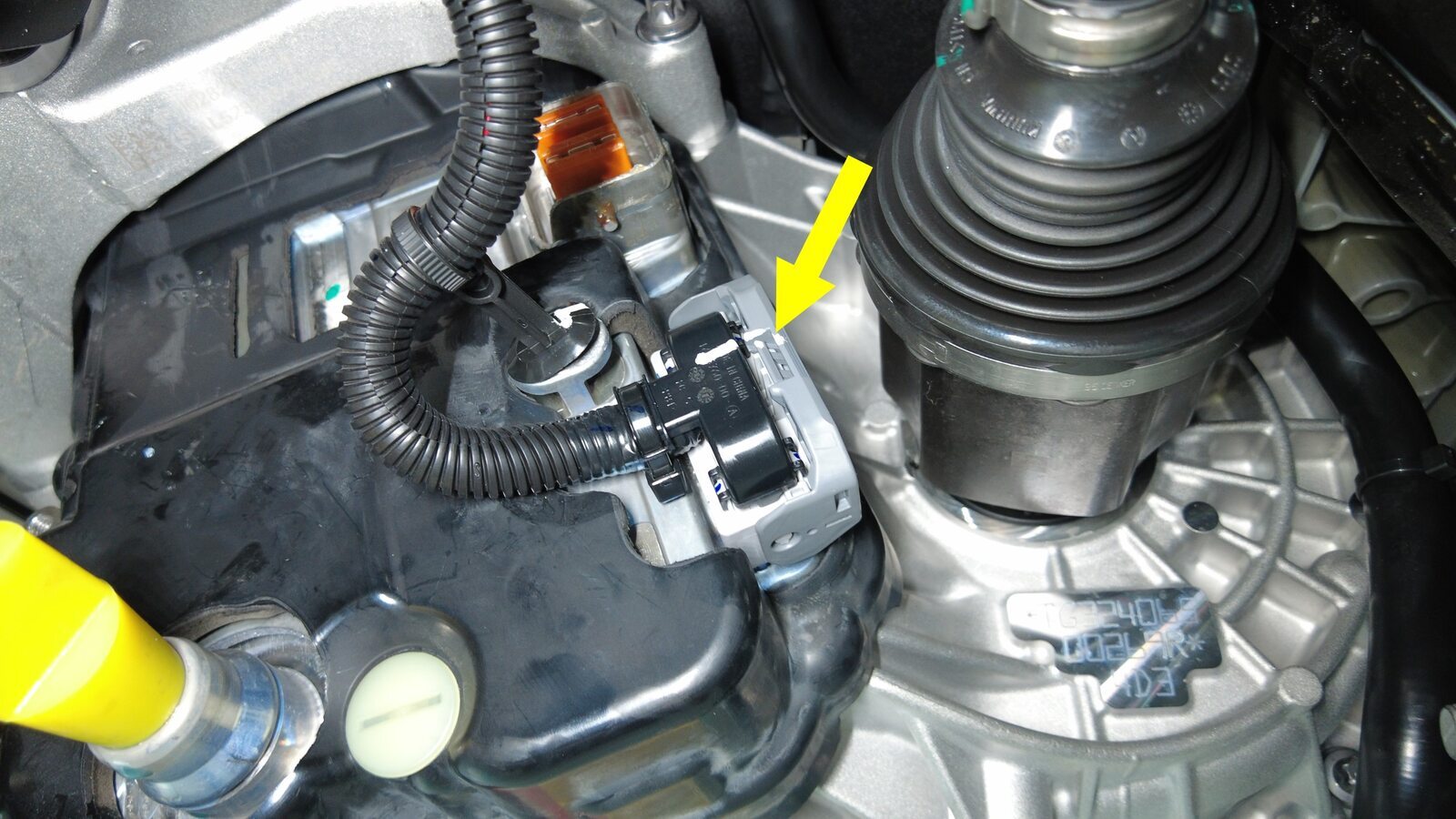

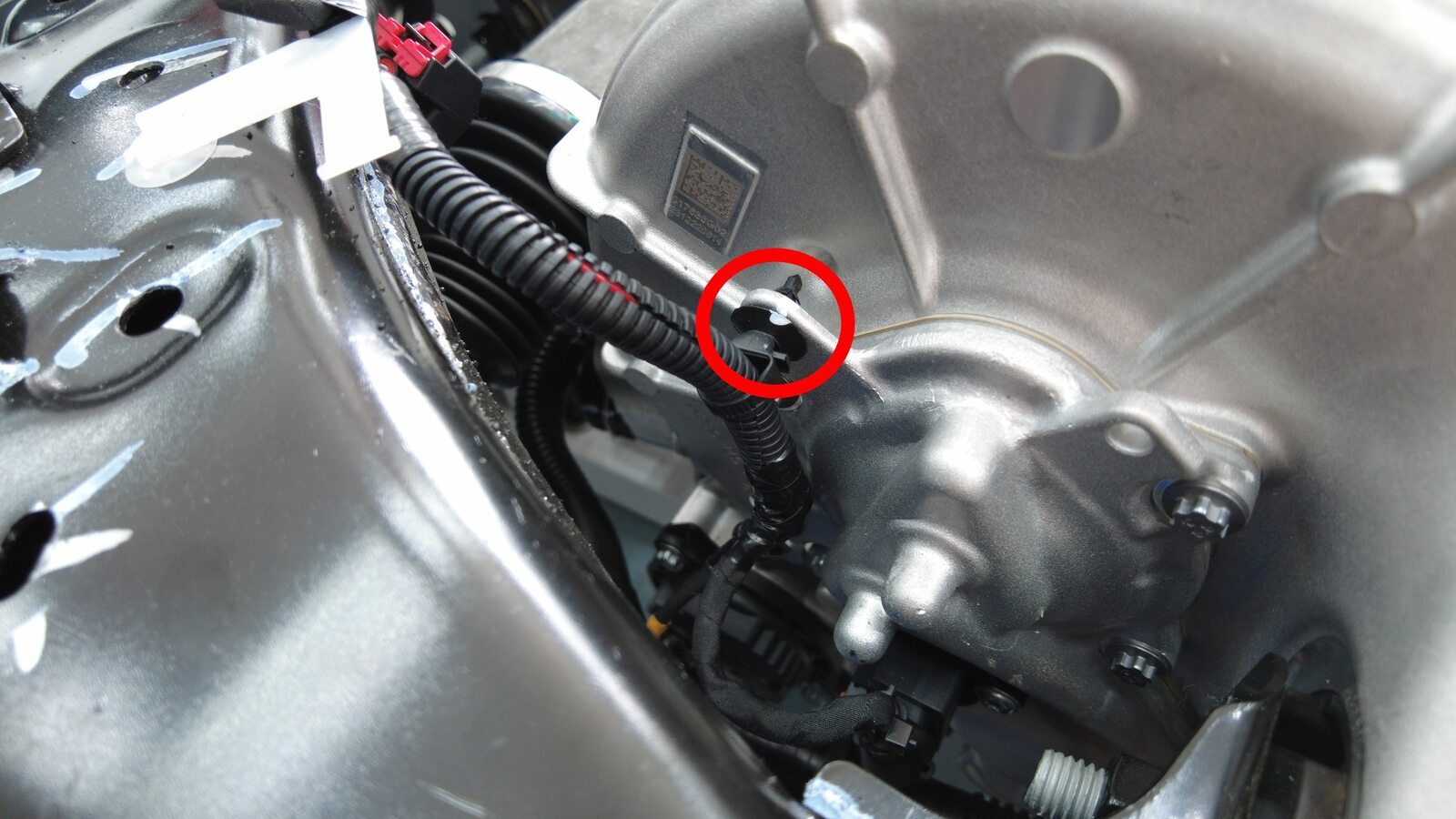

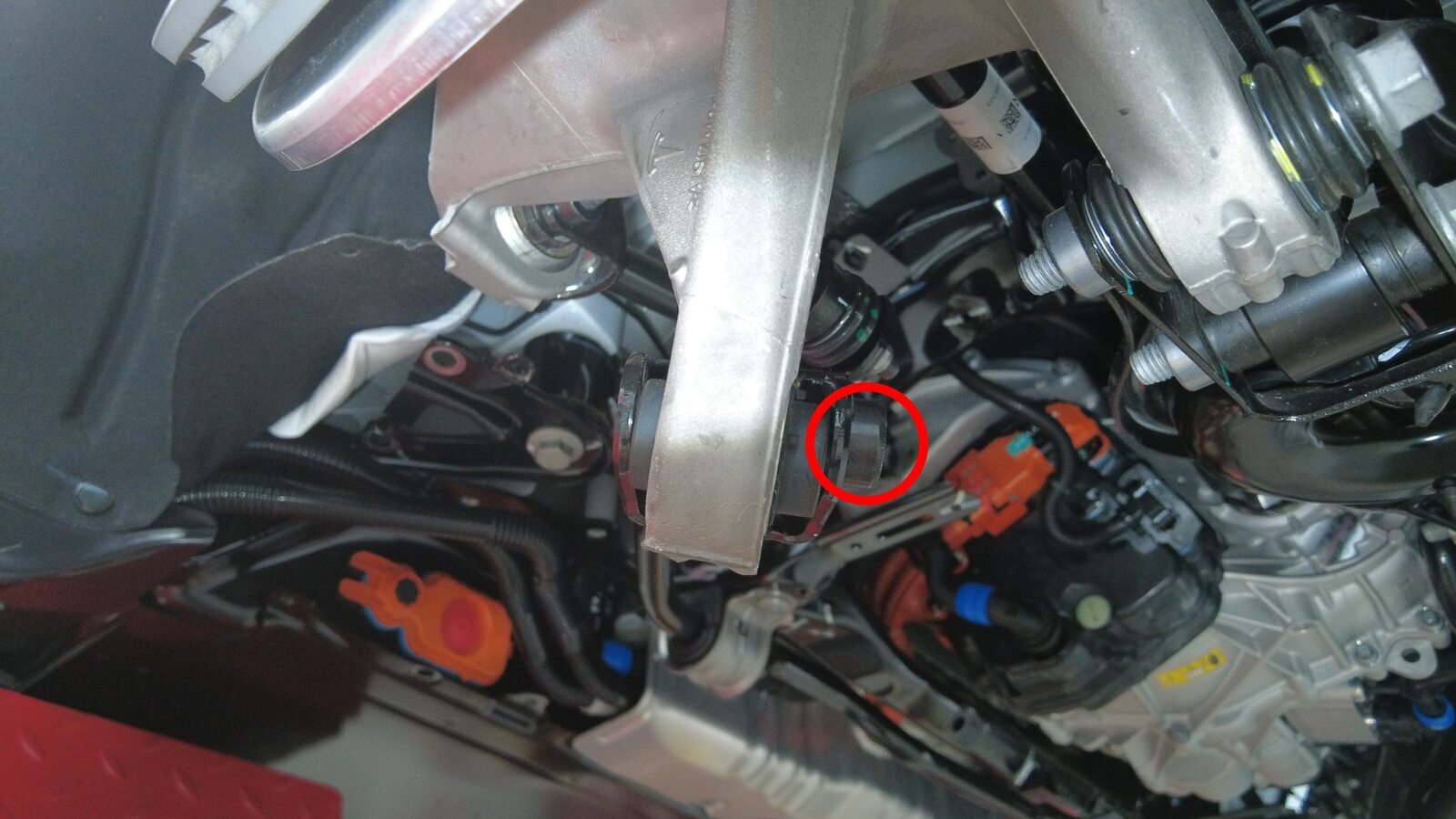

松开卡子（2 个），将解析器连接器从后驱动电机上断开。
-

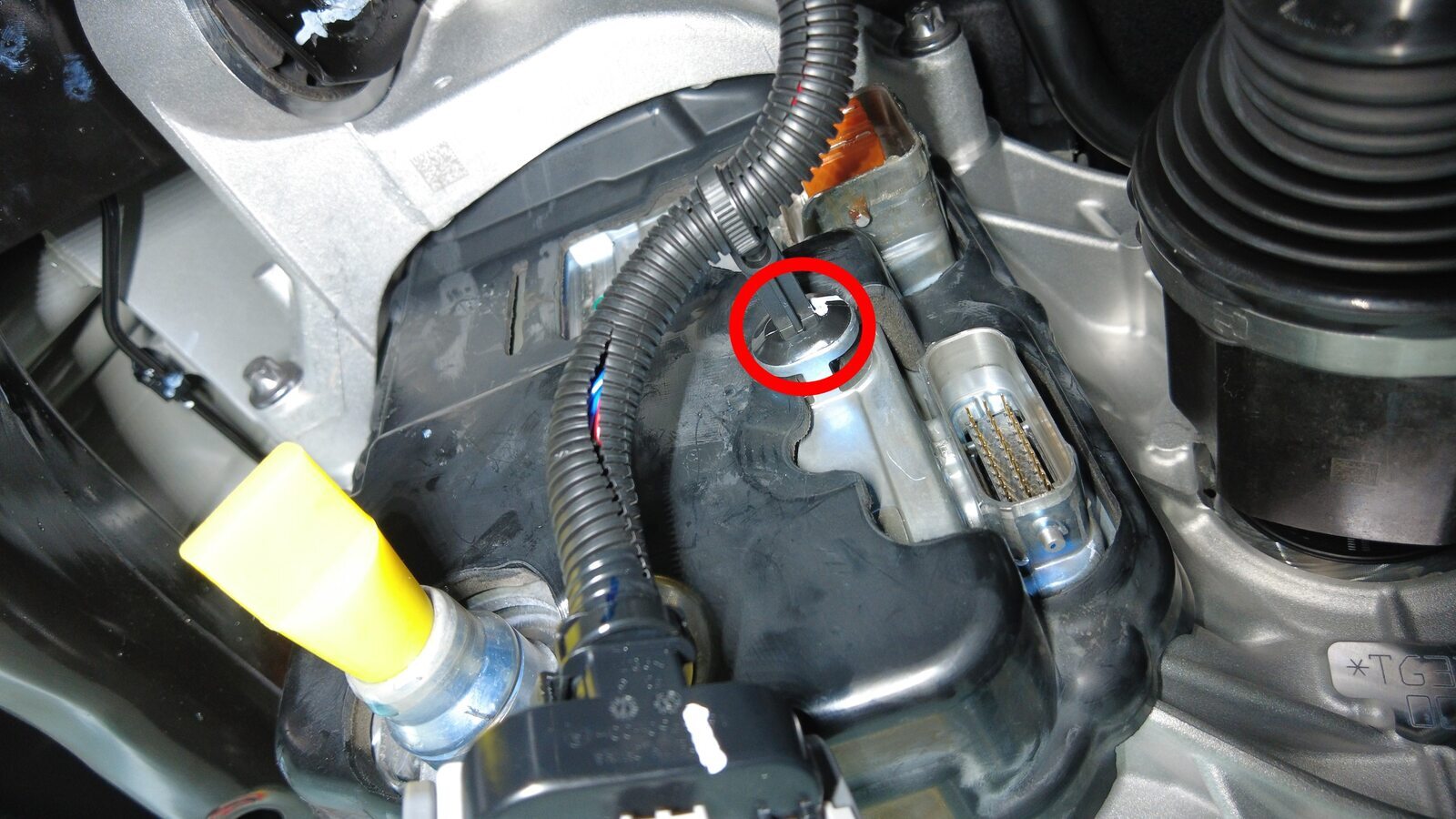

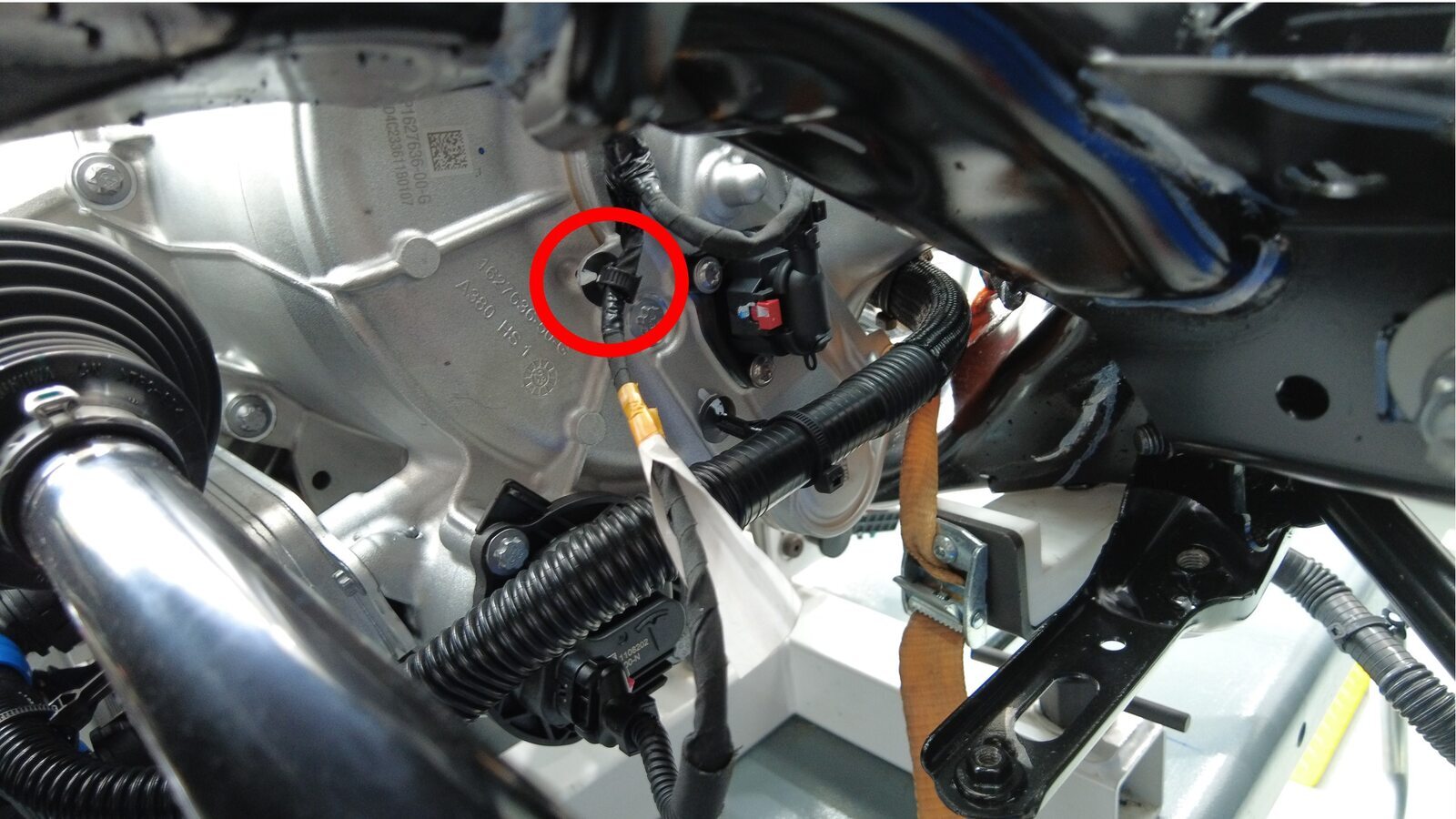

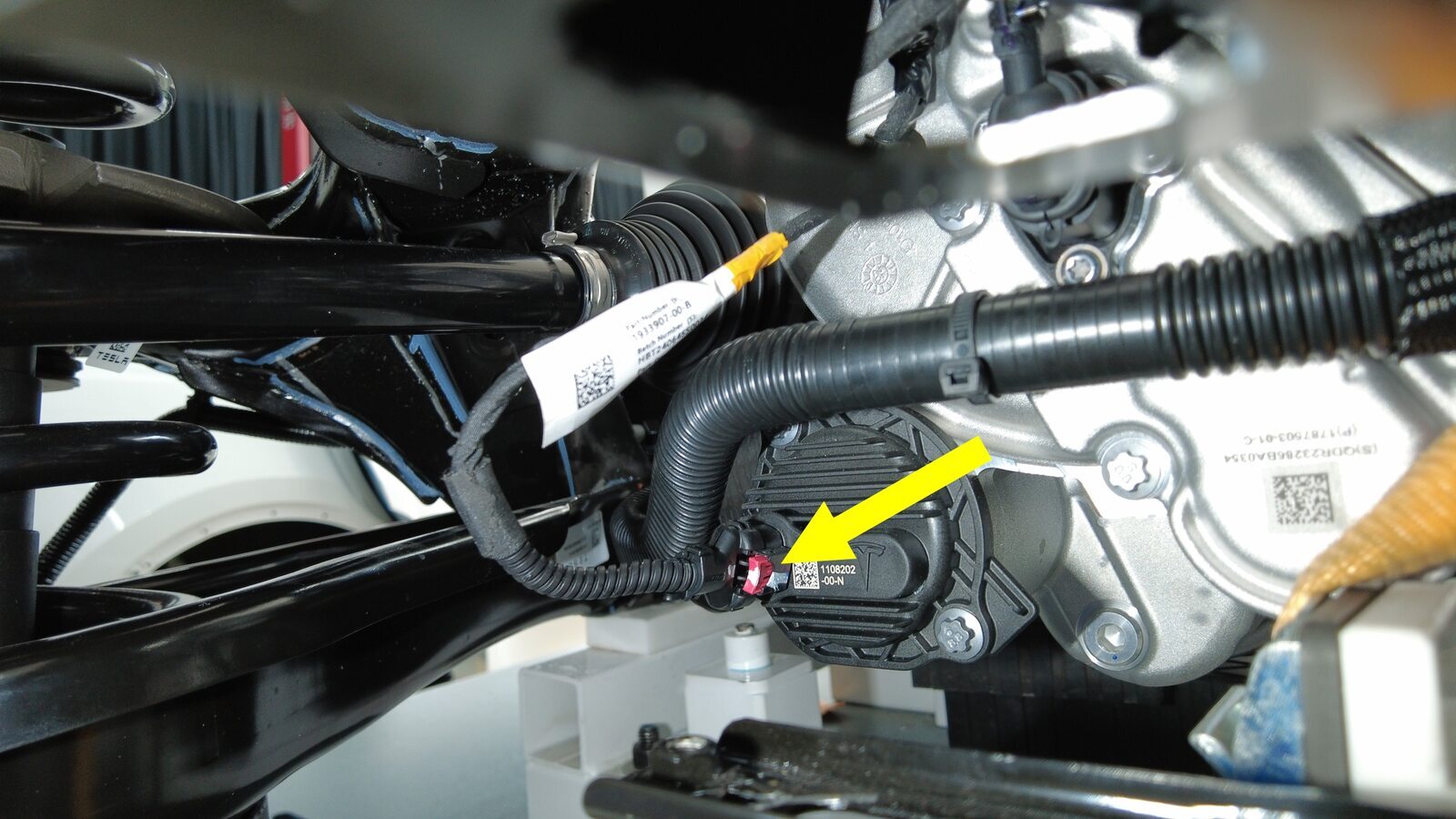

拉动红色锁片以解锁，然后再次拉动以松开机油泵连接器，使连接器断开。
注请勿向下按压红色锁片。
-
松开将后驱动电机接地带线缆固定到副车架的夹子。
-

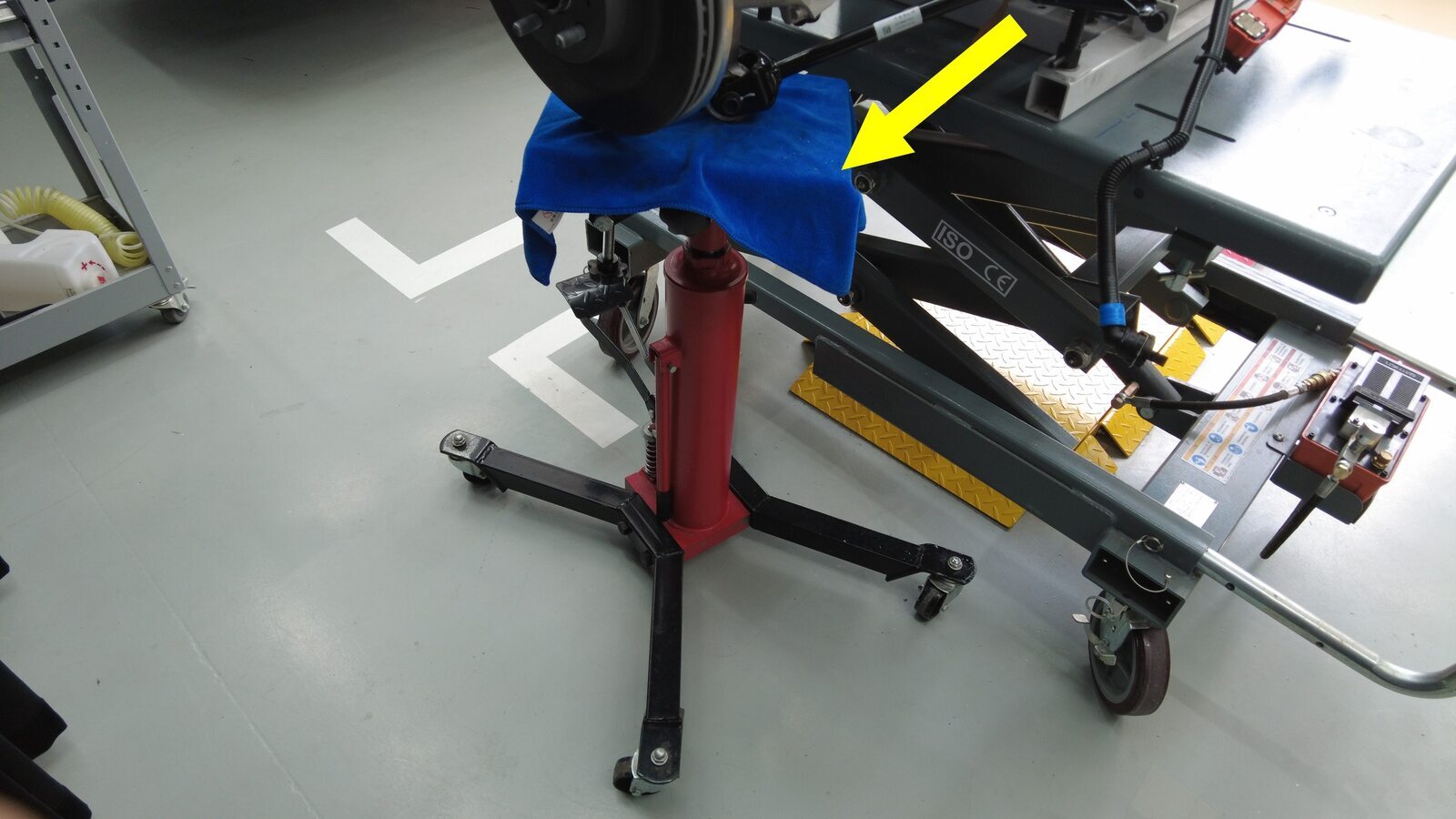

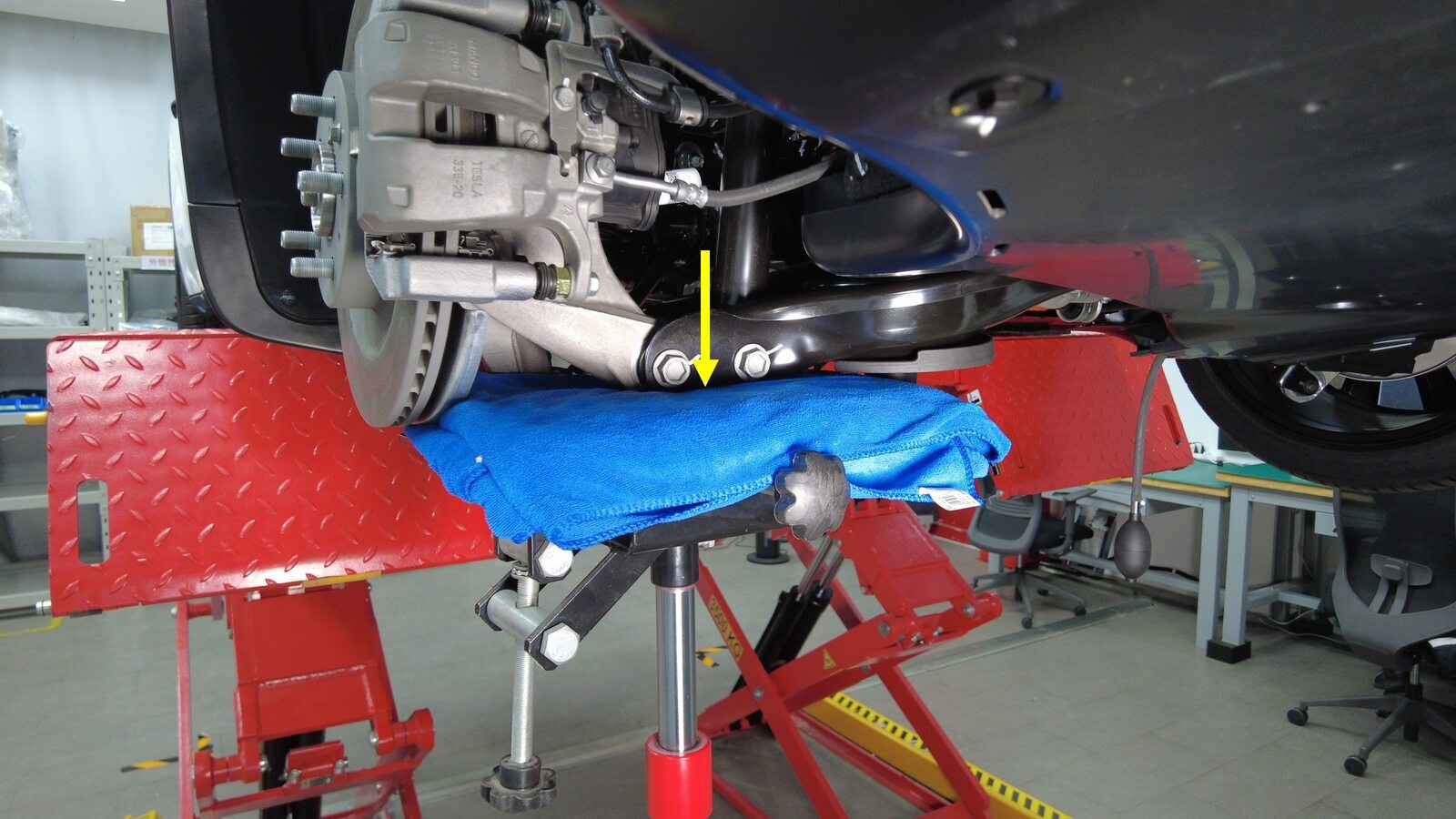

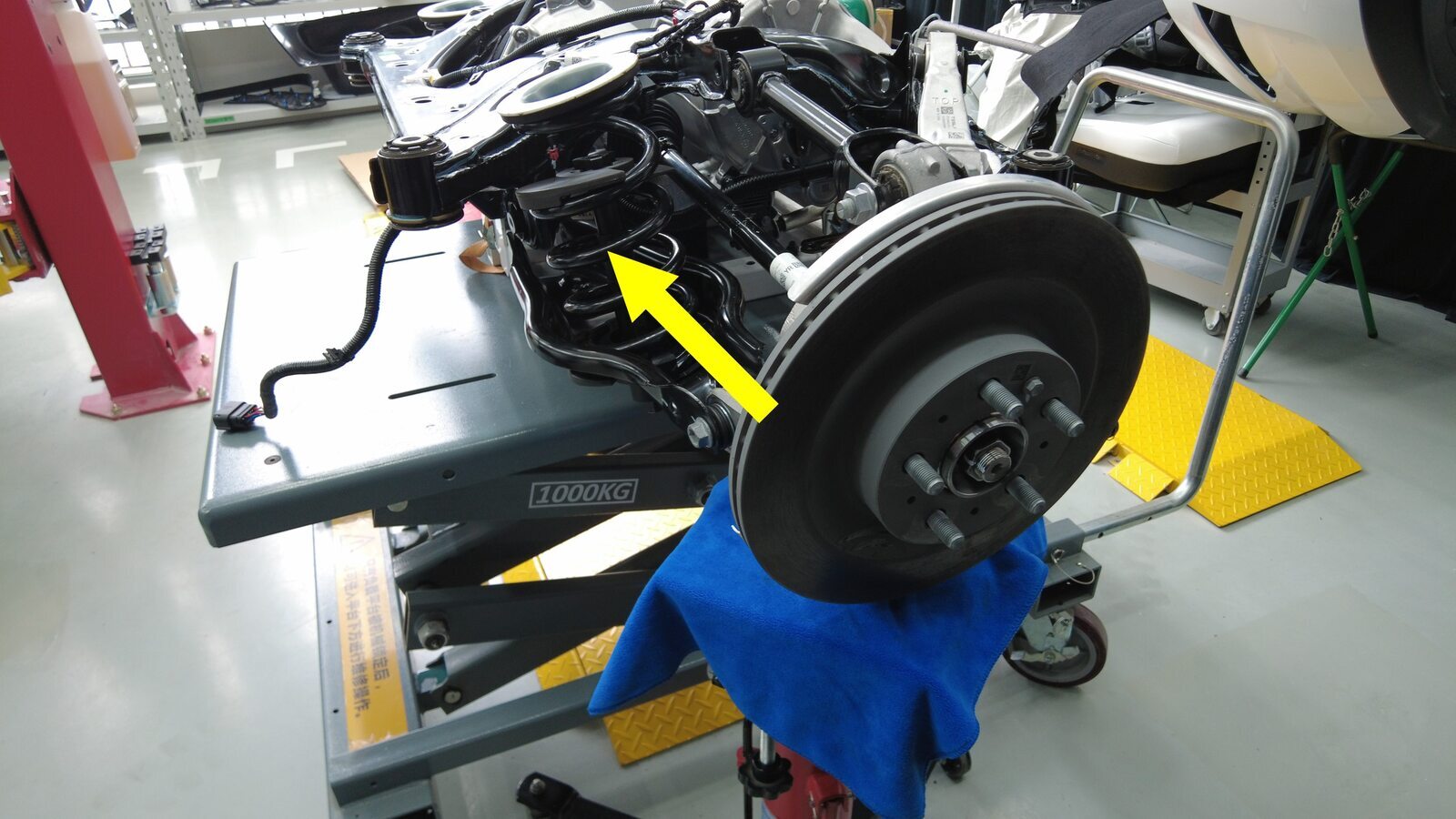

在右后下尾连杆下方放置支撑台架，升起台架直至将连杆完全撑起。
-

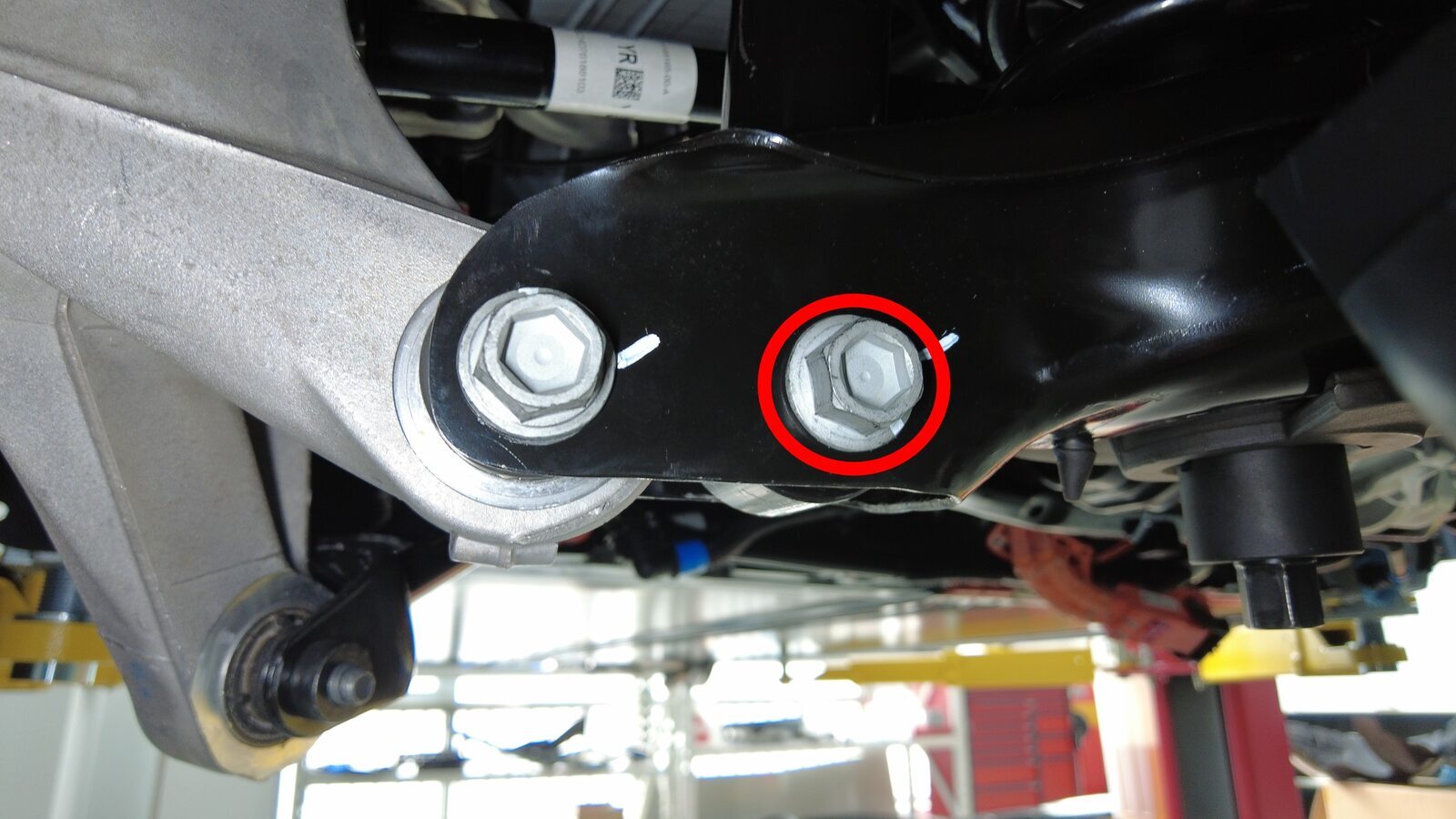

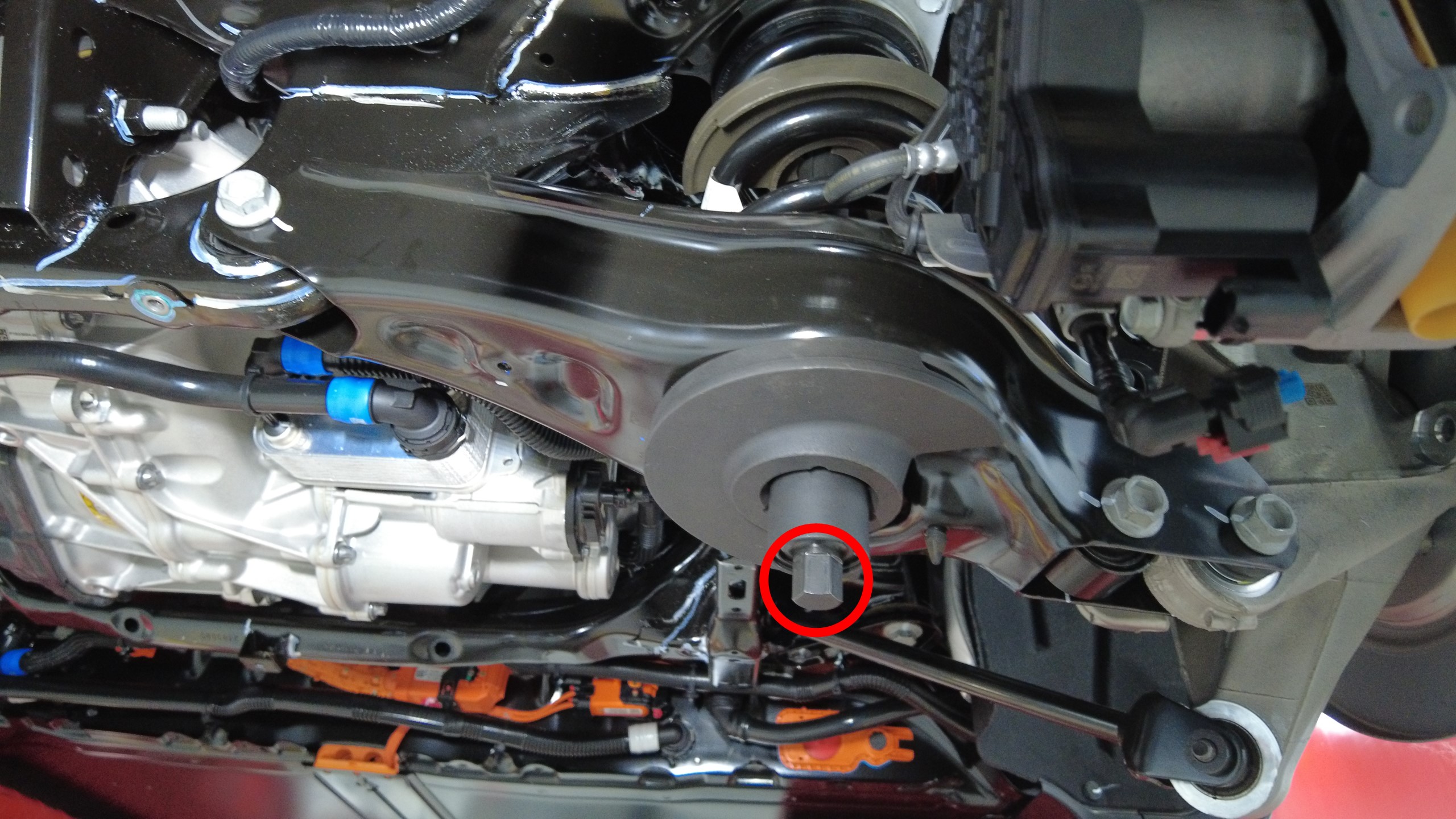

拆下将 RH 后下部前连杆固定到副框架的螺栓。
TIp推荐使用以下工具
- 18 毫米套筒
- 棘轮/扭矩扳手
- 回旋头棘轮/回旋头扭矩扳手
-

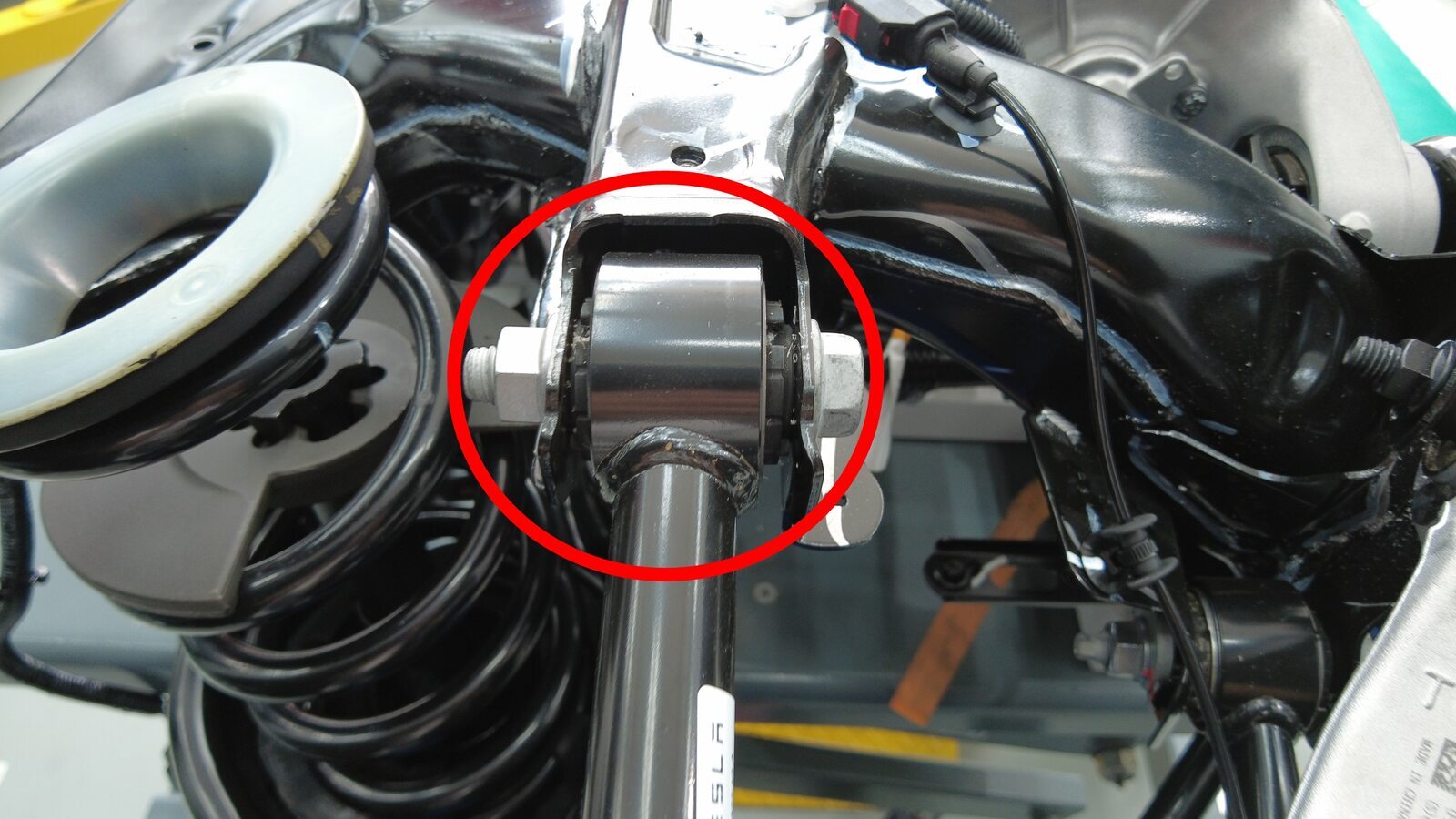

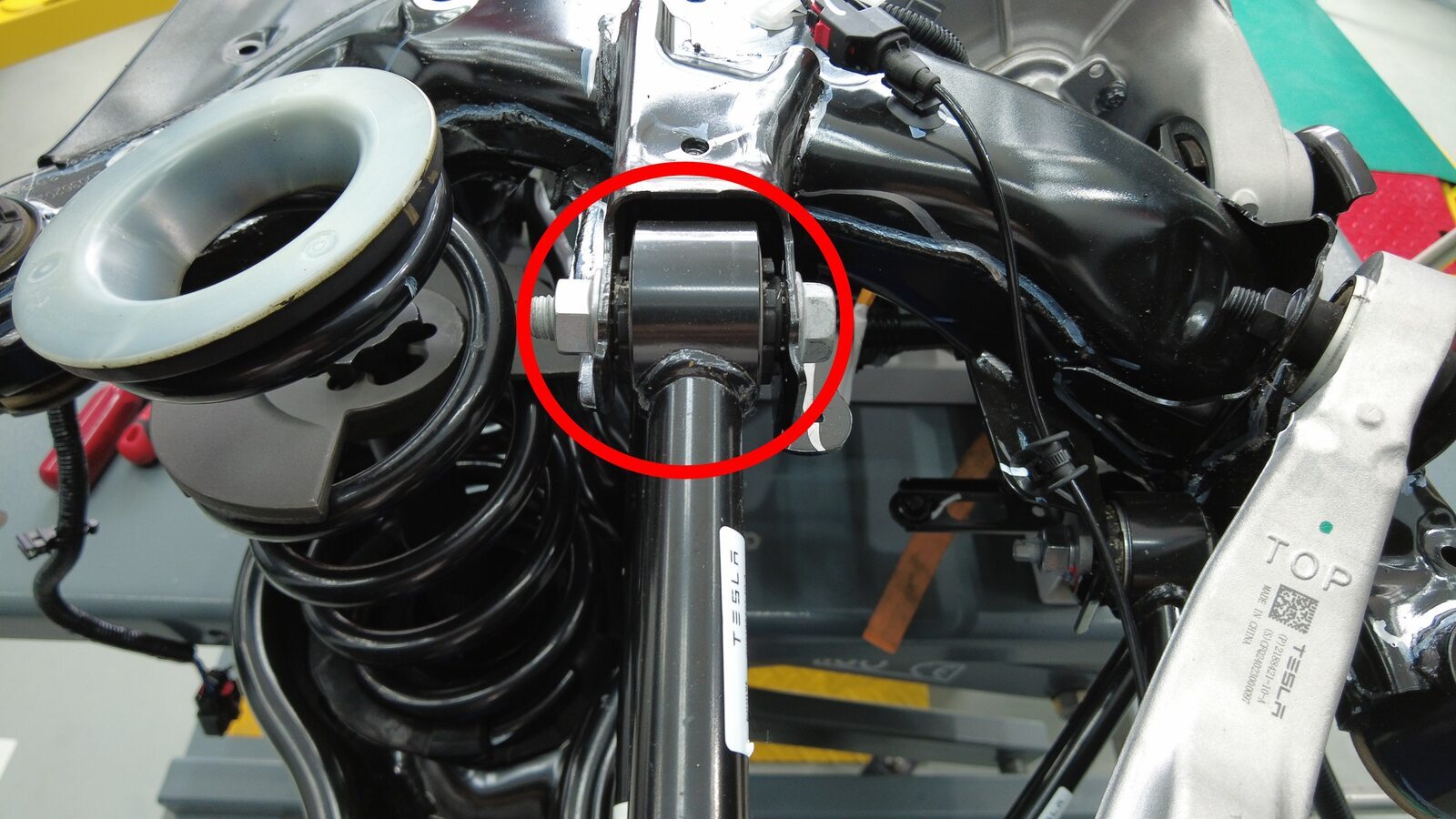

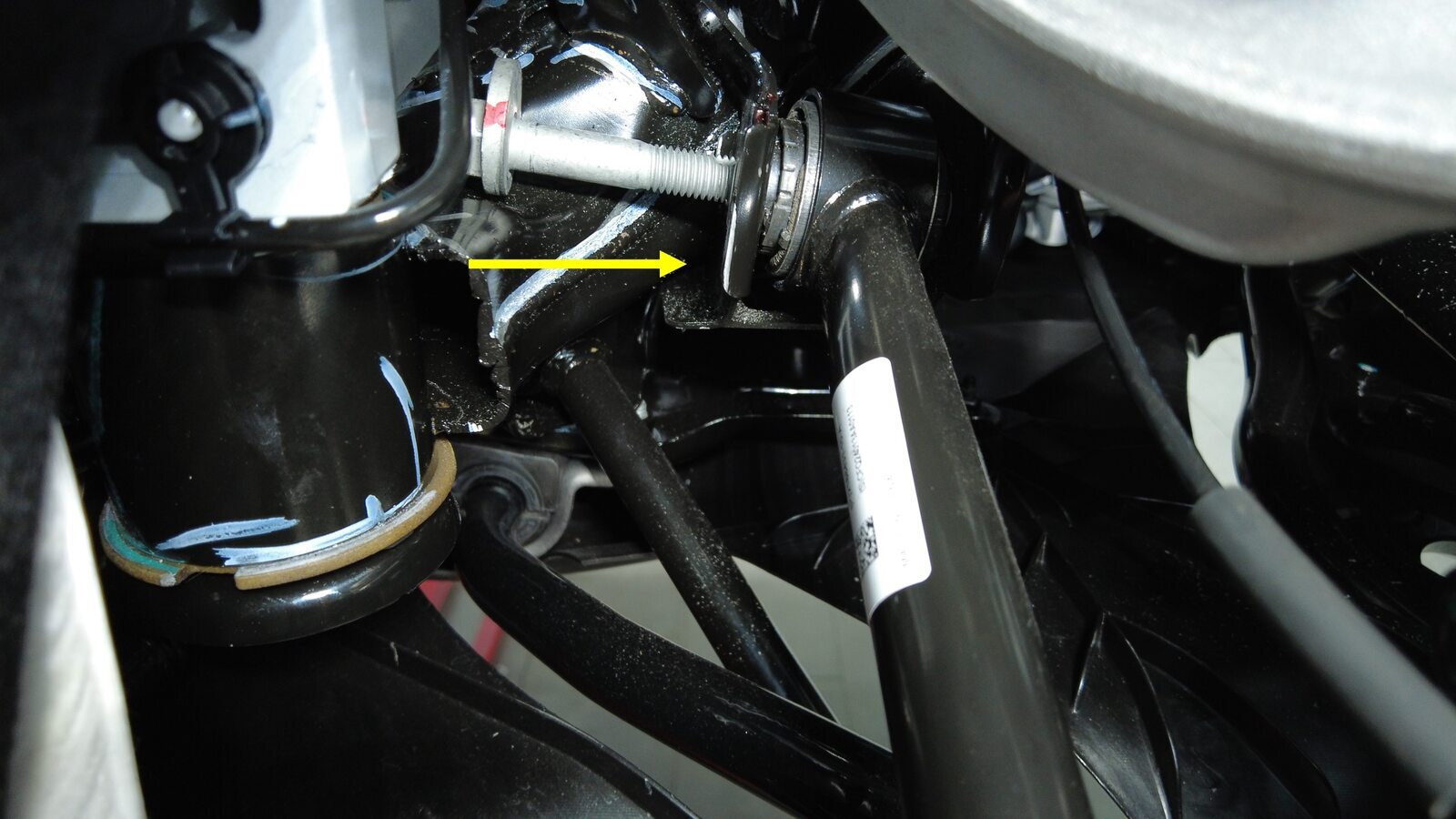

拆下将右后上前连杆固定到副车架的螺栓和螺母。

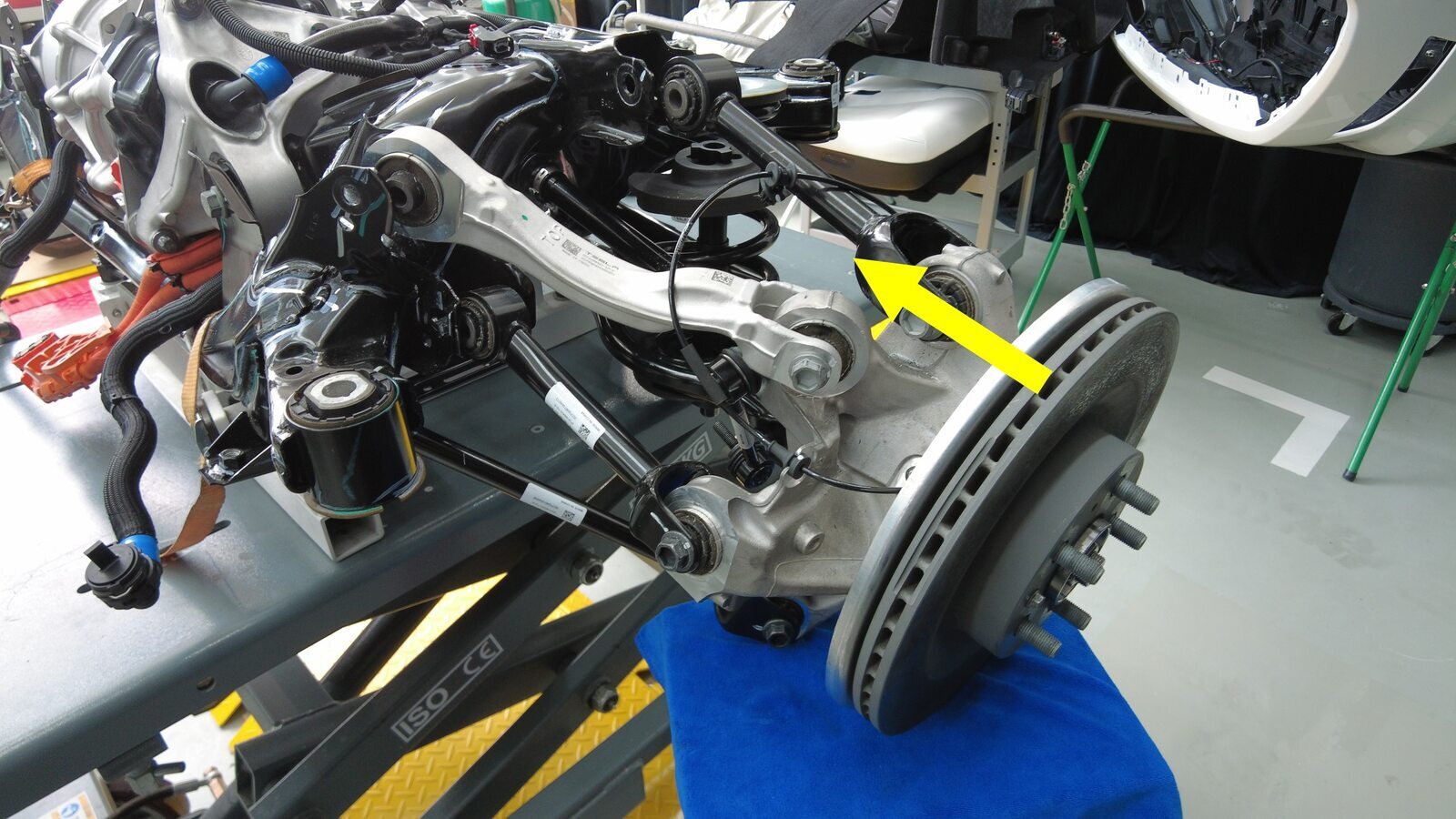

注转动螺栓数次将端部送出，同时移动上前连杆，为将连杆从后副车架上拆下留出足够空间。TIp推荐使用以下工具
- 18 毫米组合扳手
- 18 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
-

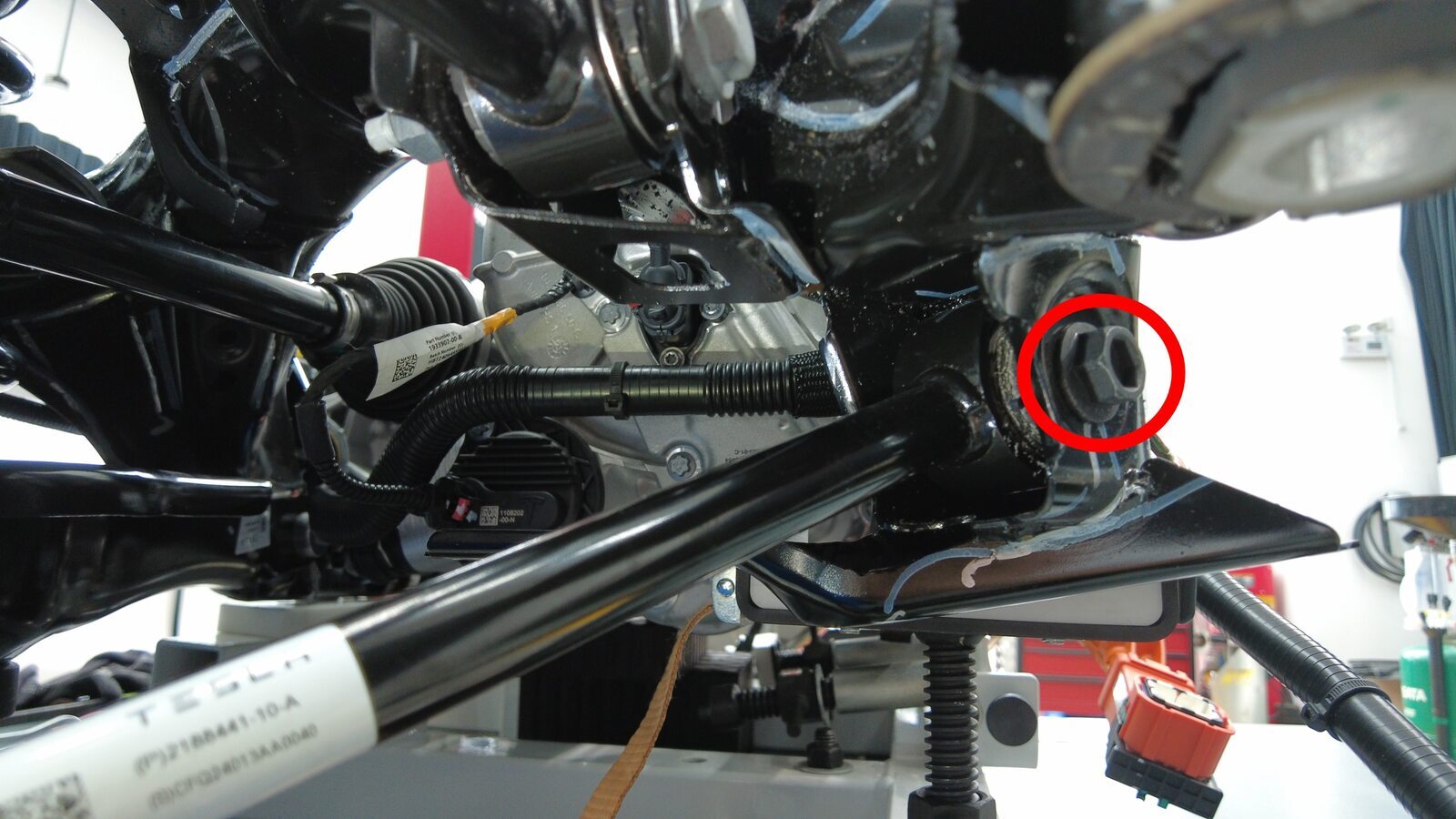

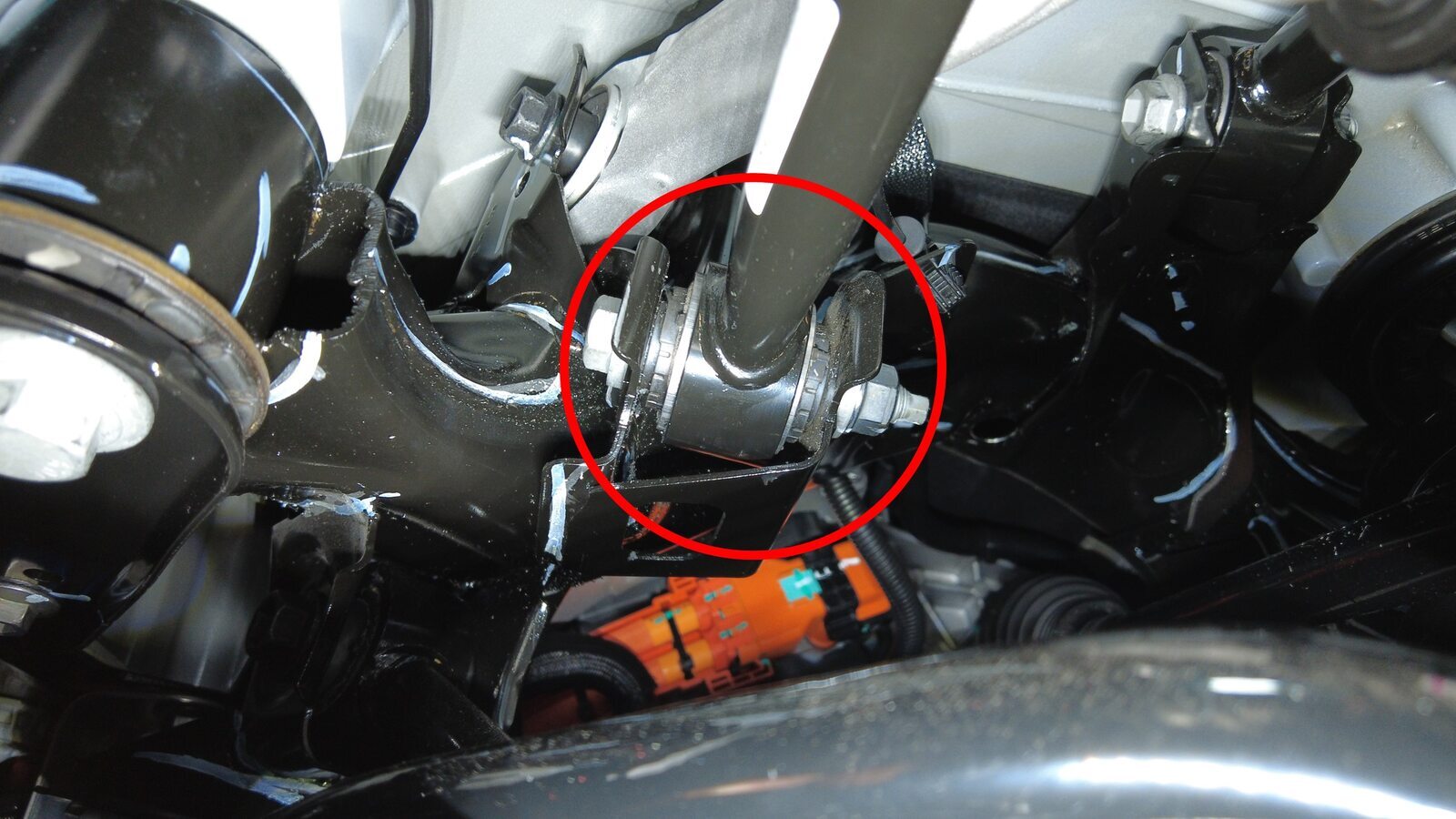

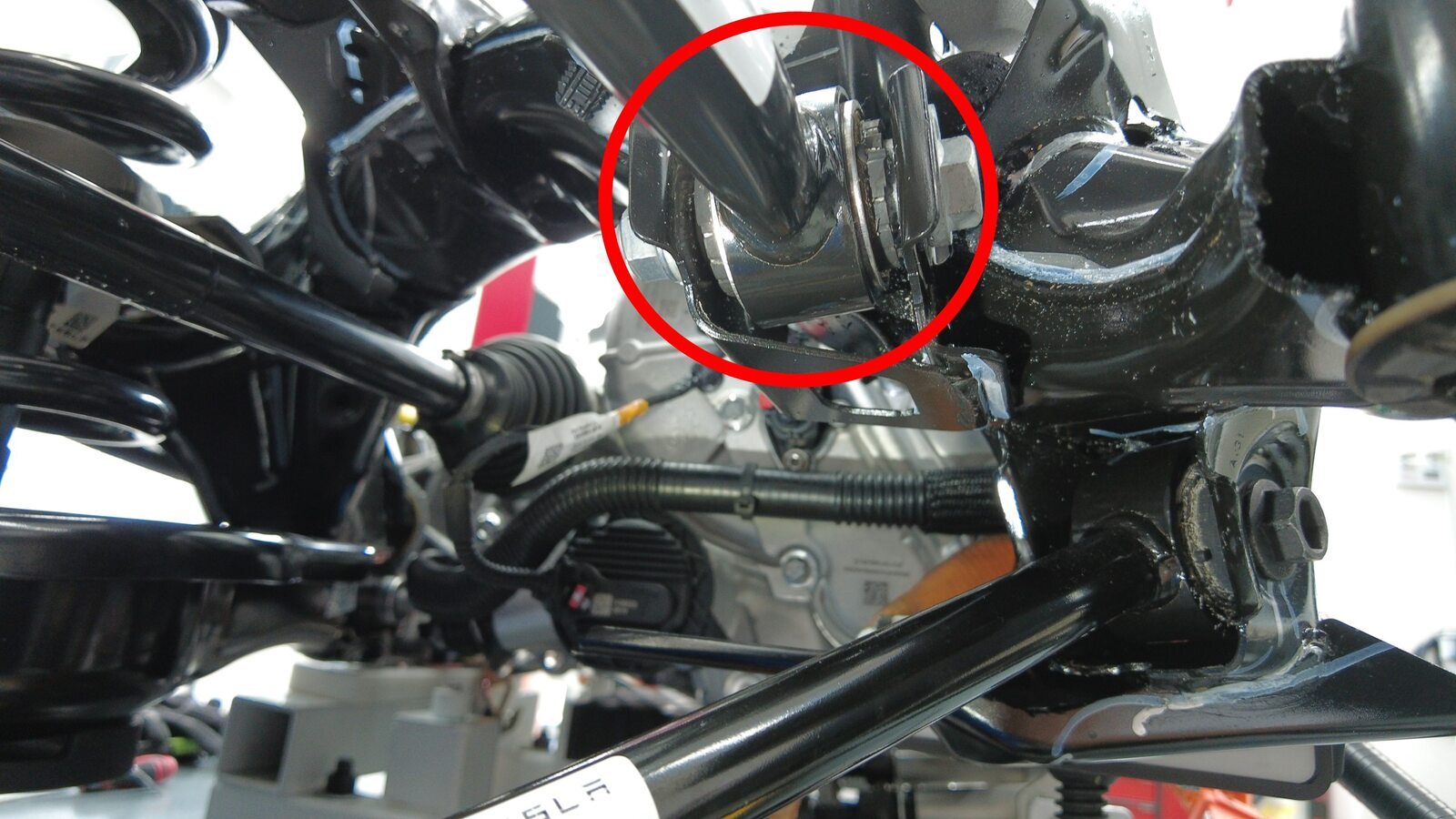

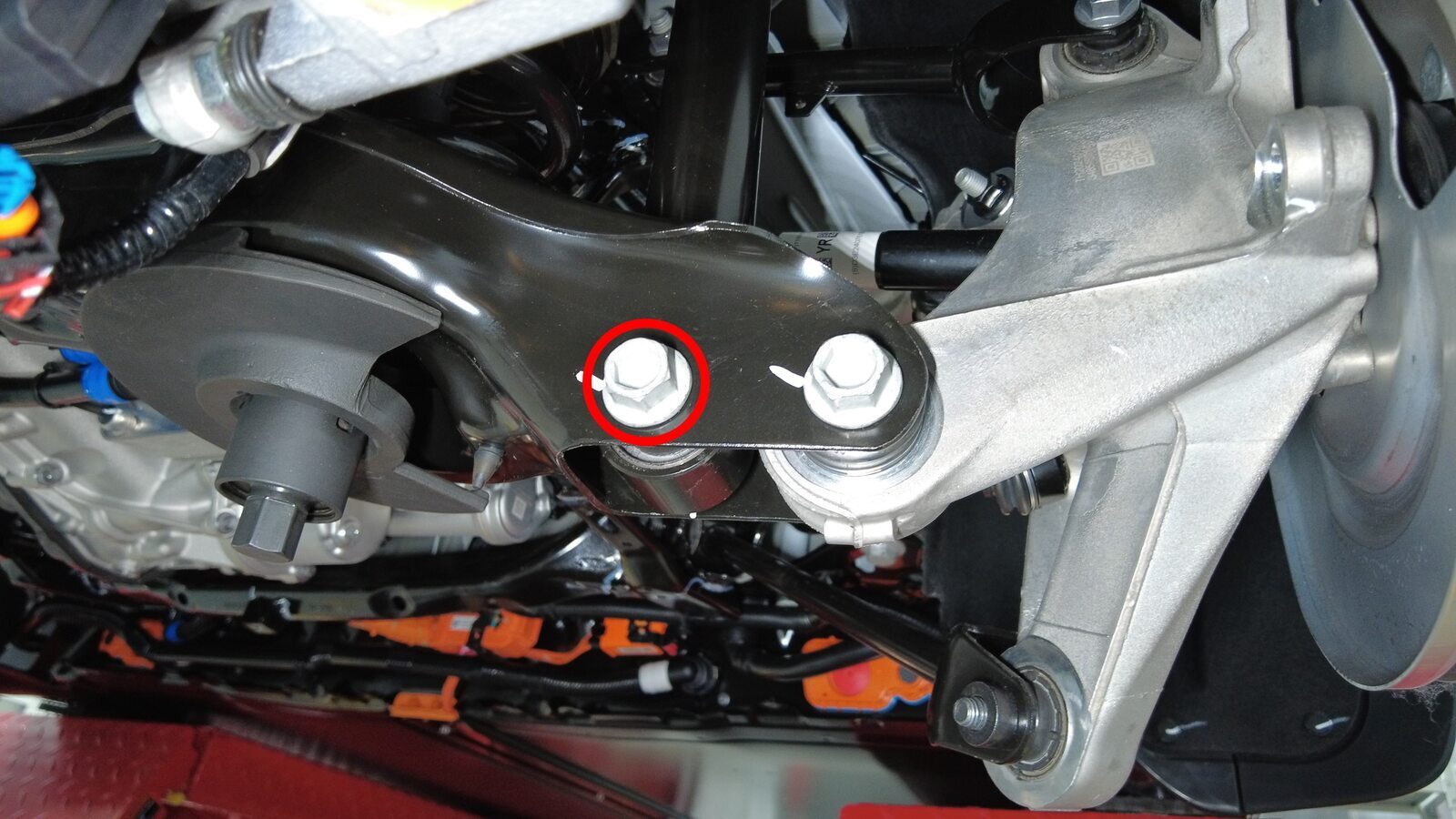

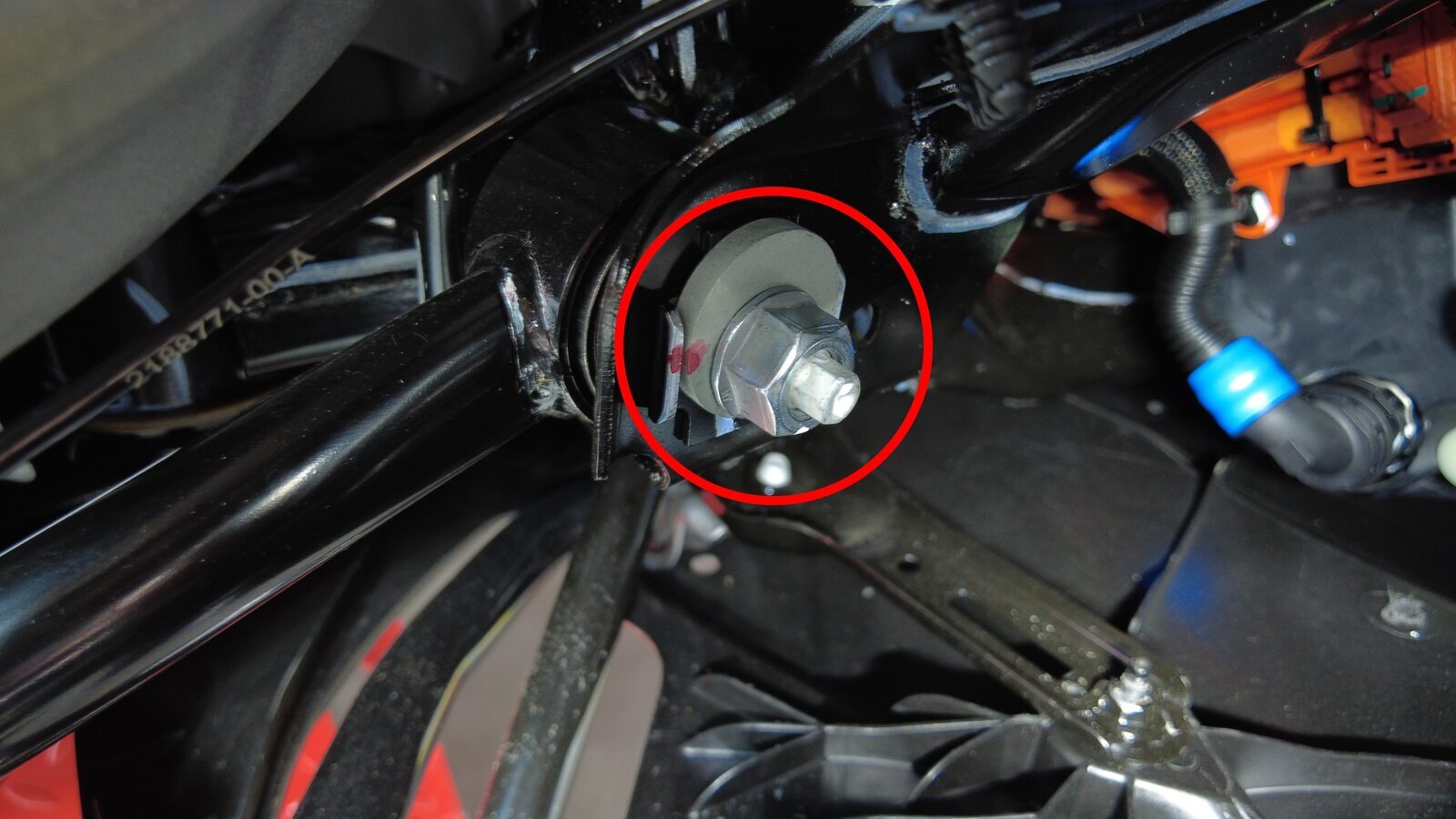

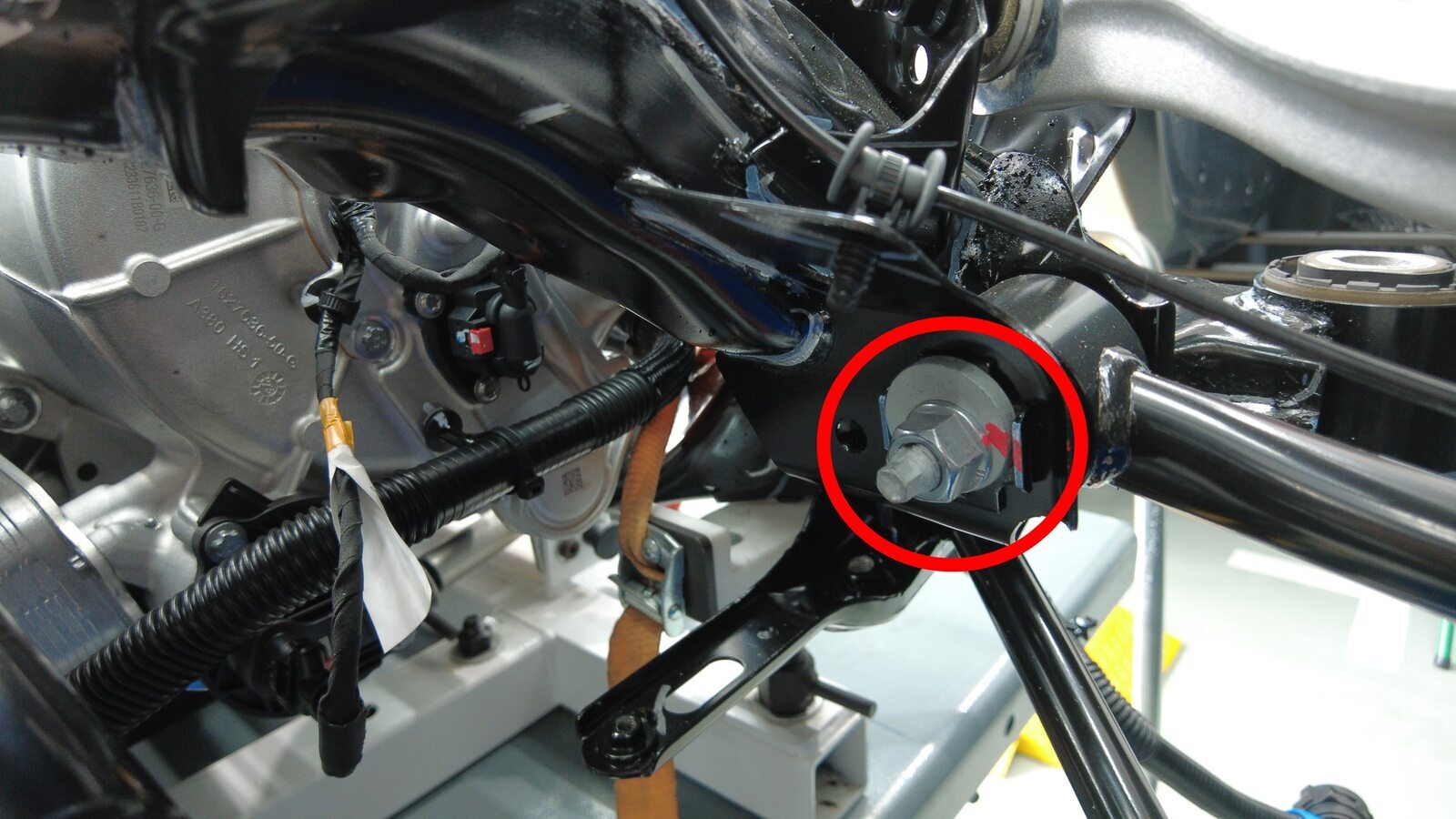

拆下将右后止推杆固定到副车架的螺栓、垫片和螺母，旋转偏心螺栓以确定正确拆卸位置，然后用油性记号笔标记位置。
TIp推荐使用以下工具
- 3/8 英寸无绳冲击钻头
- 18 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 18 毫米 12 角组合扳手
-

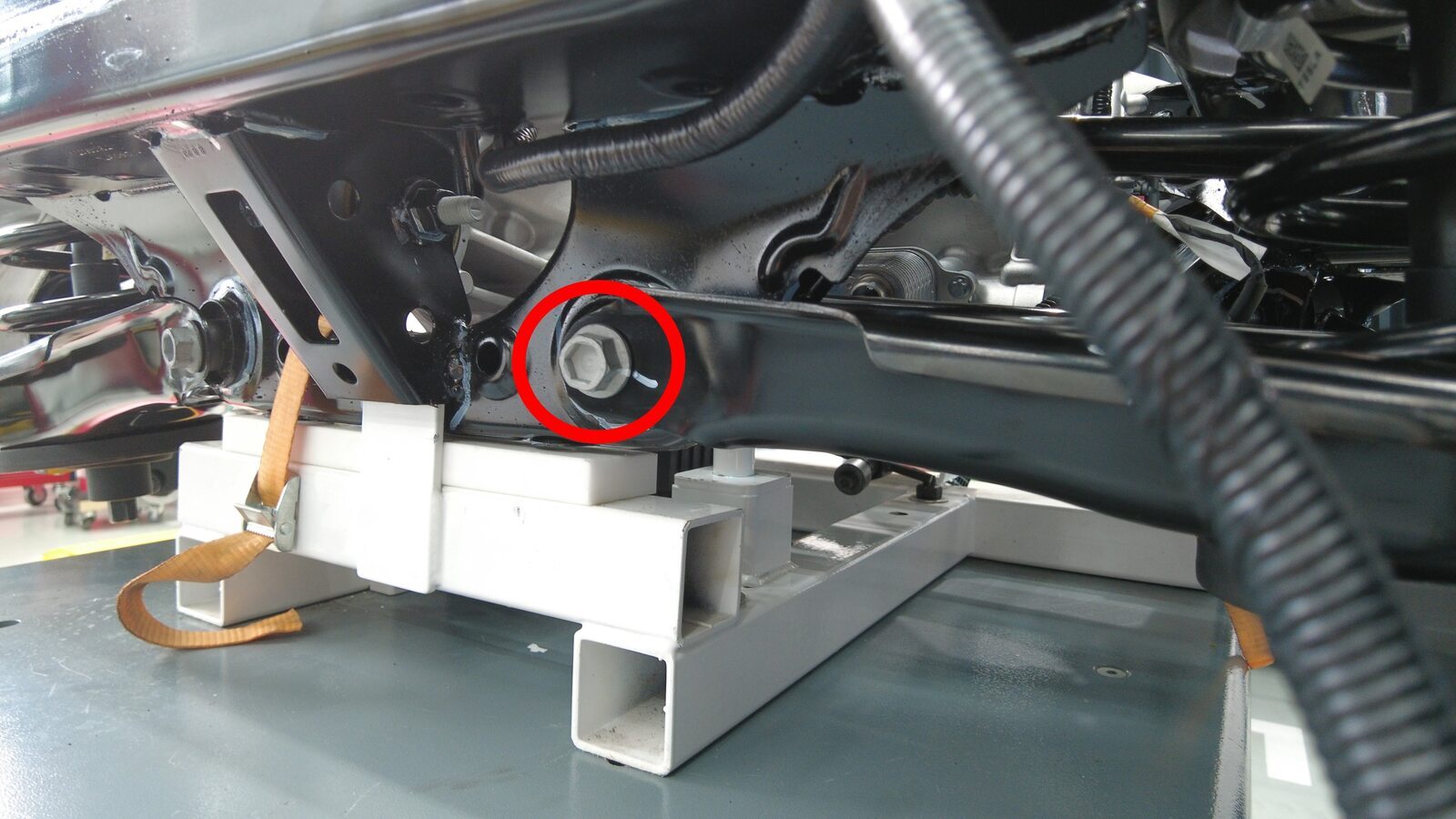

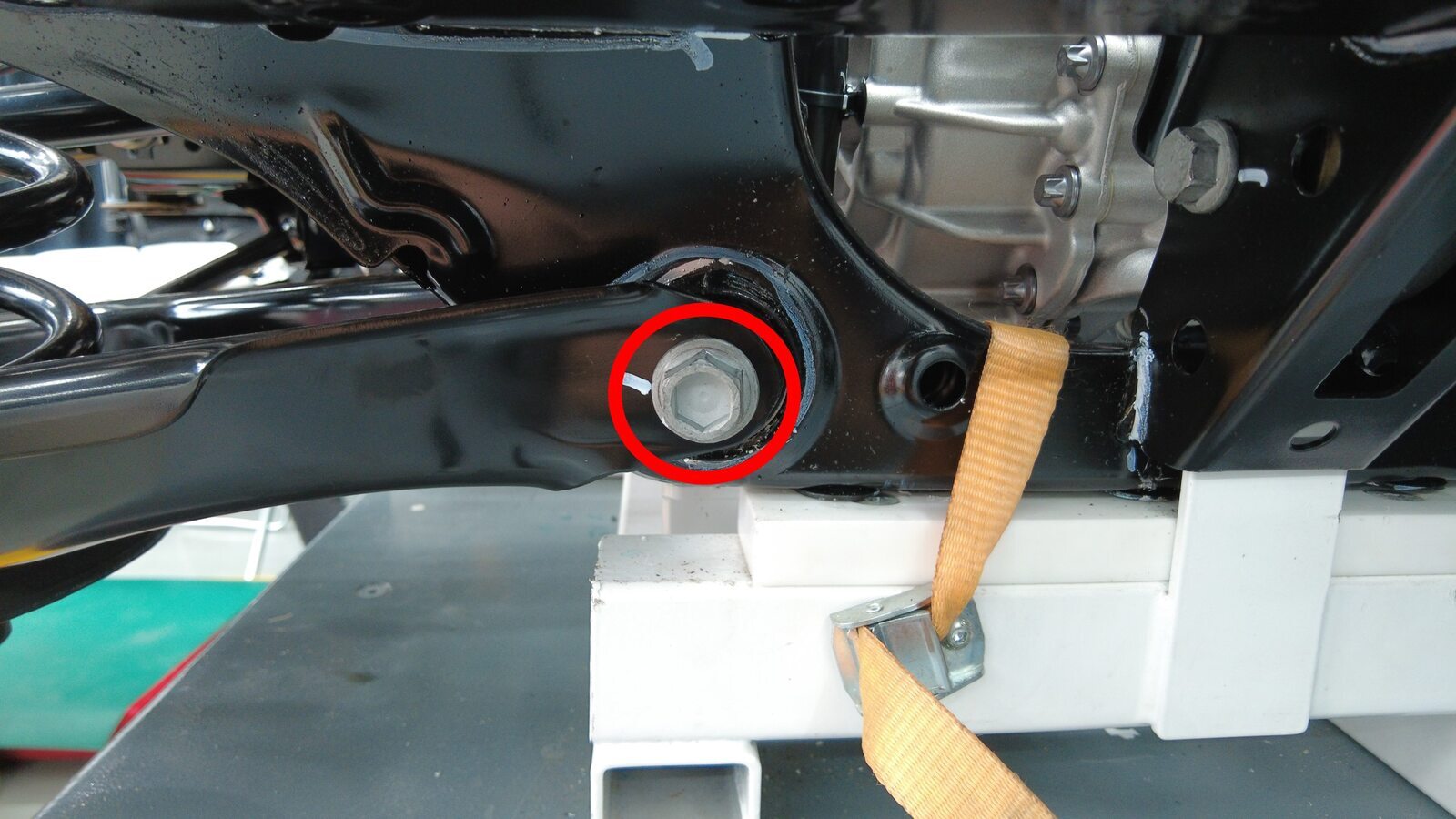

拆下将右后下尾连杆固定到副车架的螺栓。
TIp推荐使用以下工具
- 21 毫米套筒
- 21 毫米组合扳手
-

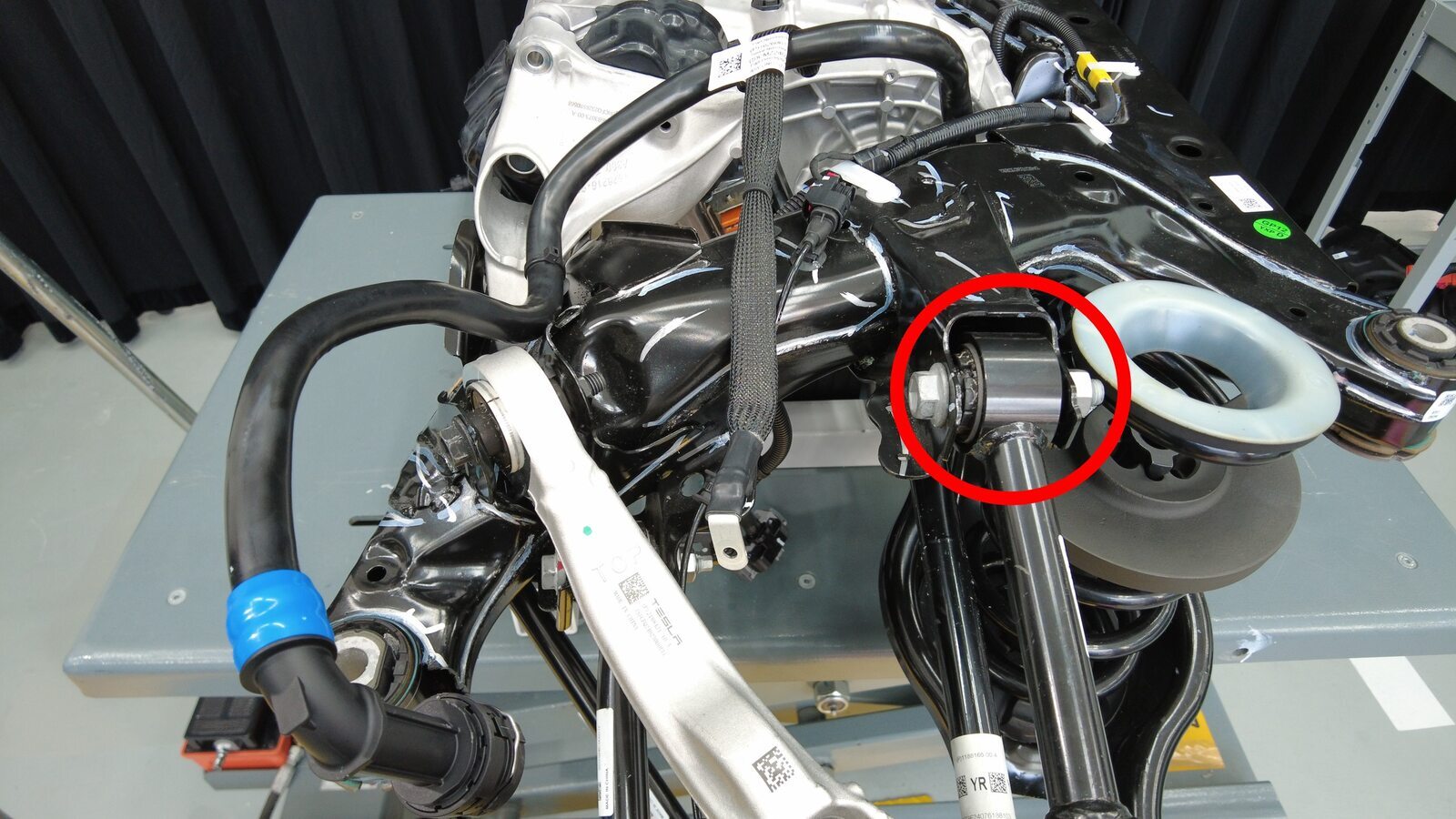

拆下将 RH 后上部尾连杆固定到副框架的螺栓和螺母。
TIp推荐使用以下工具
- 21 毫米组合扳手
- 21 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
-

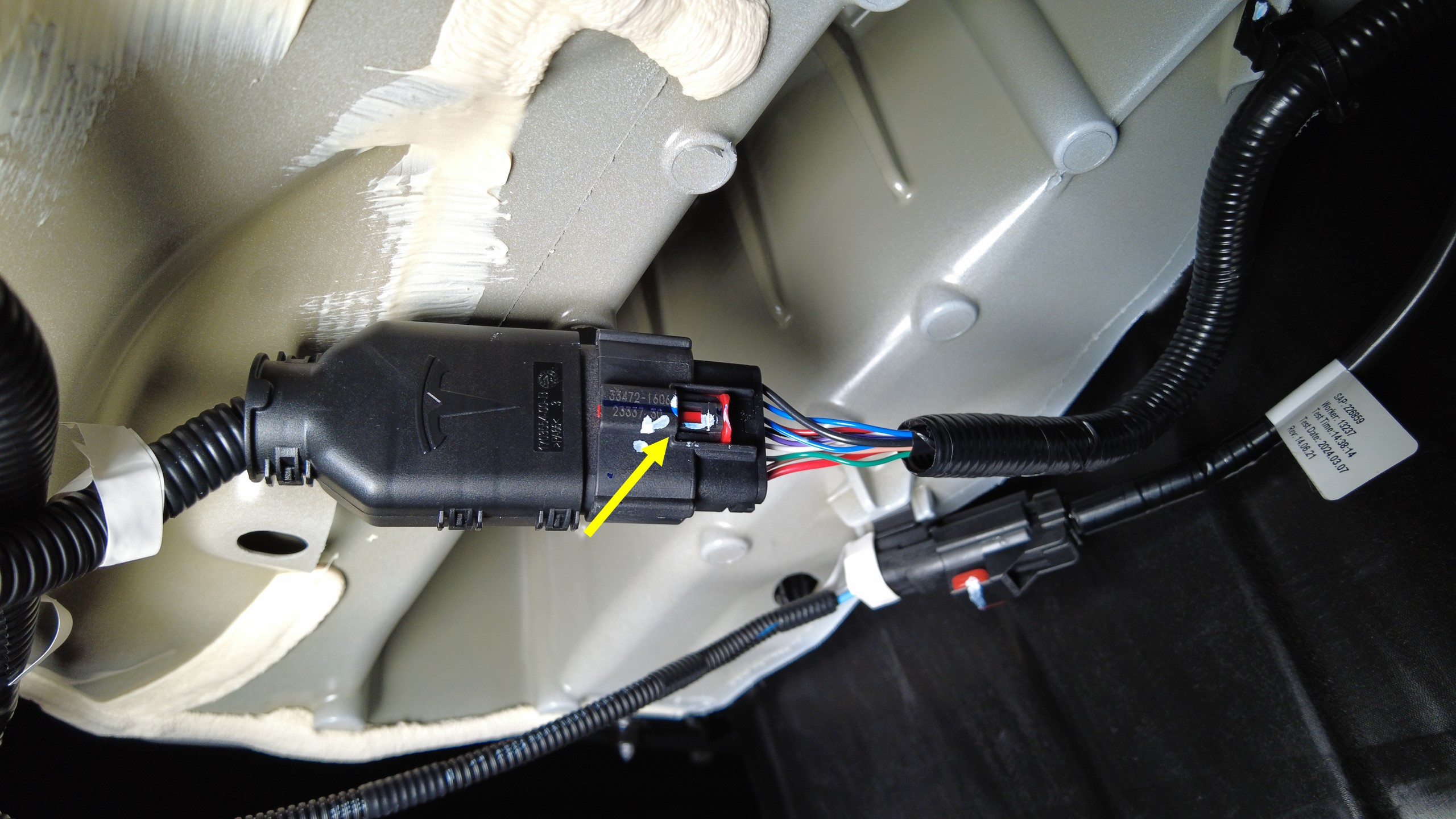

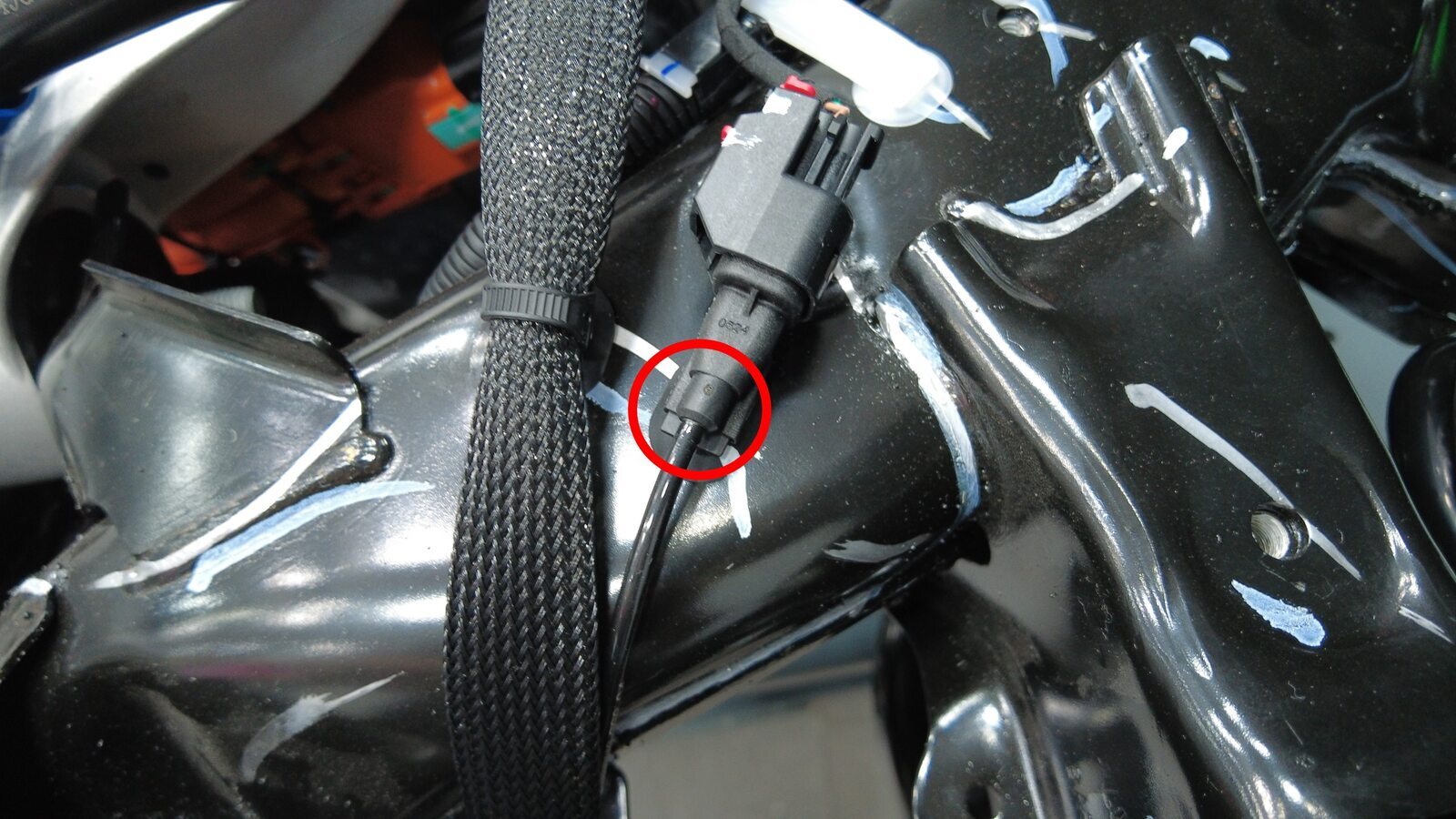

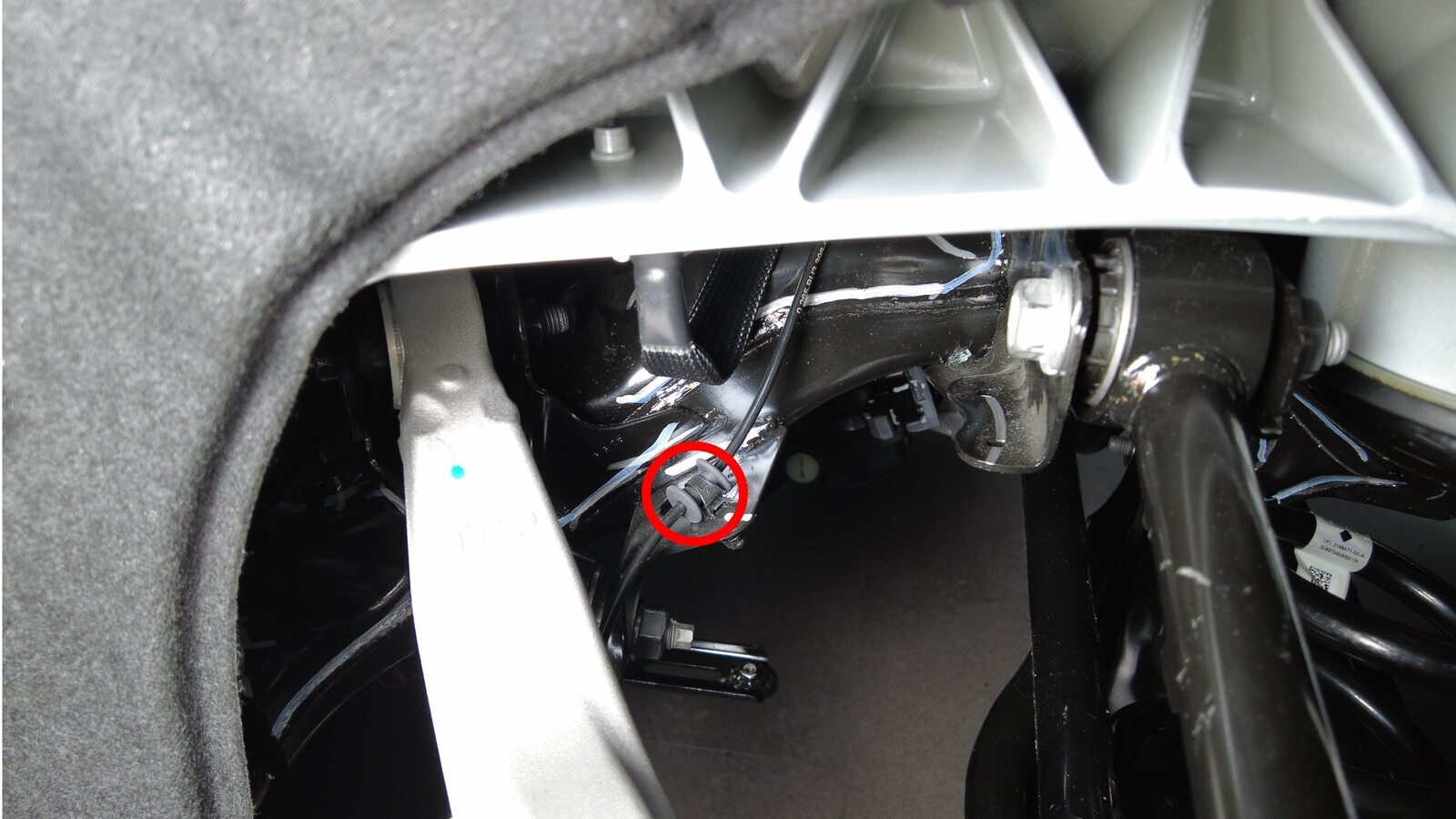

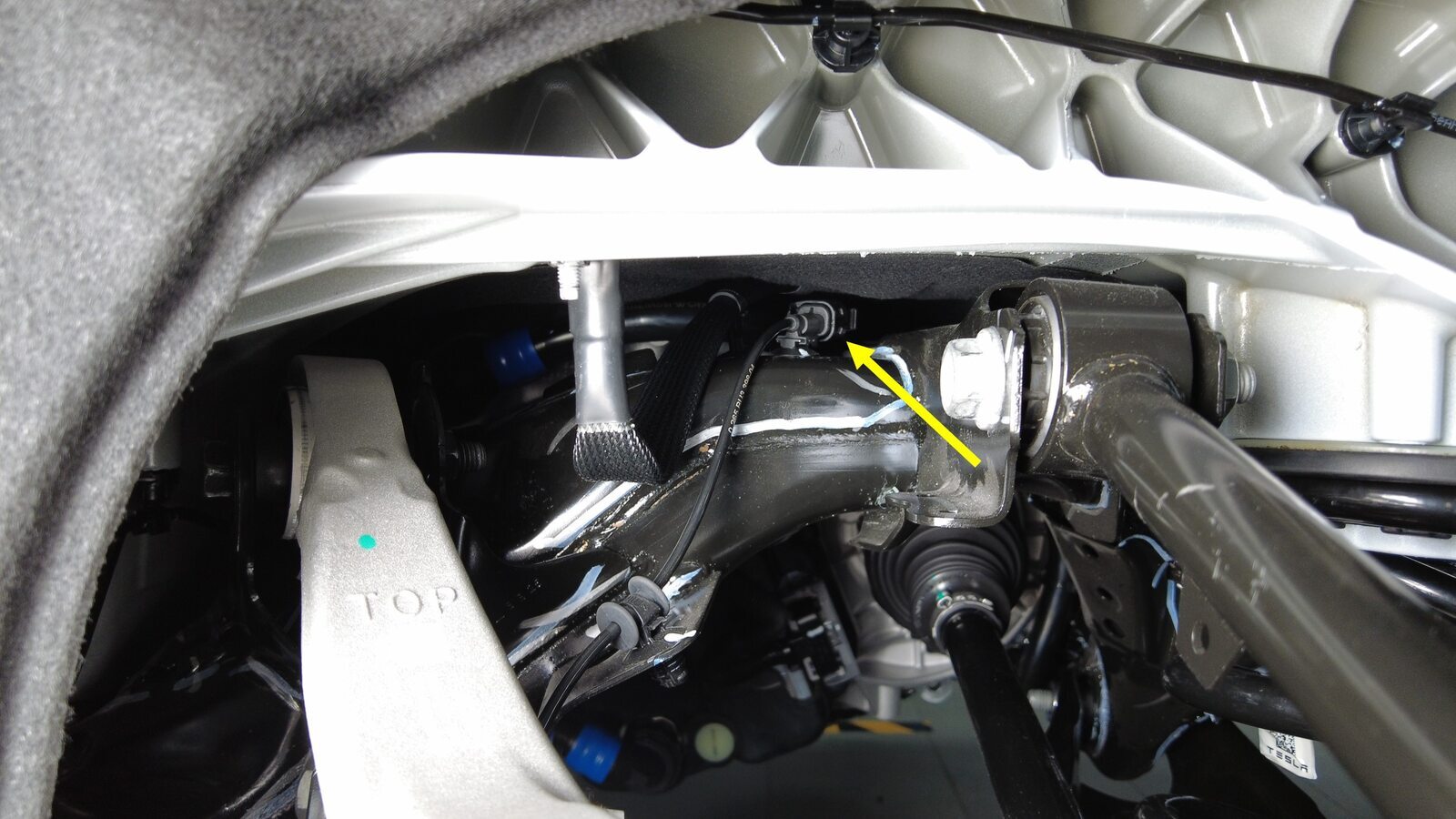

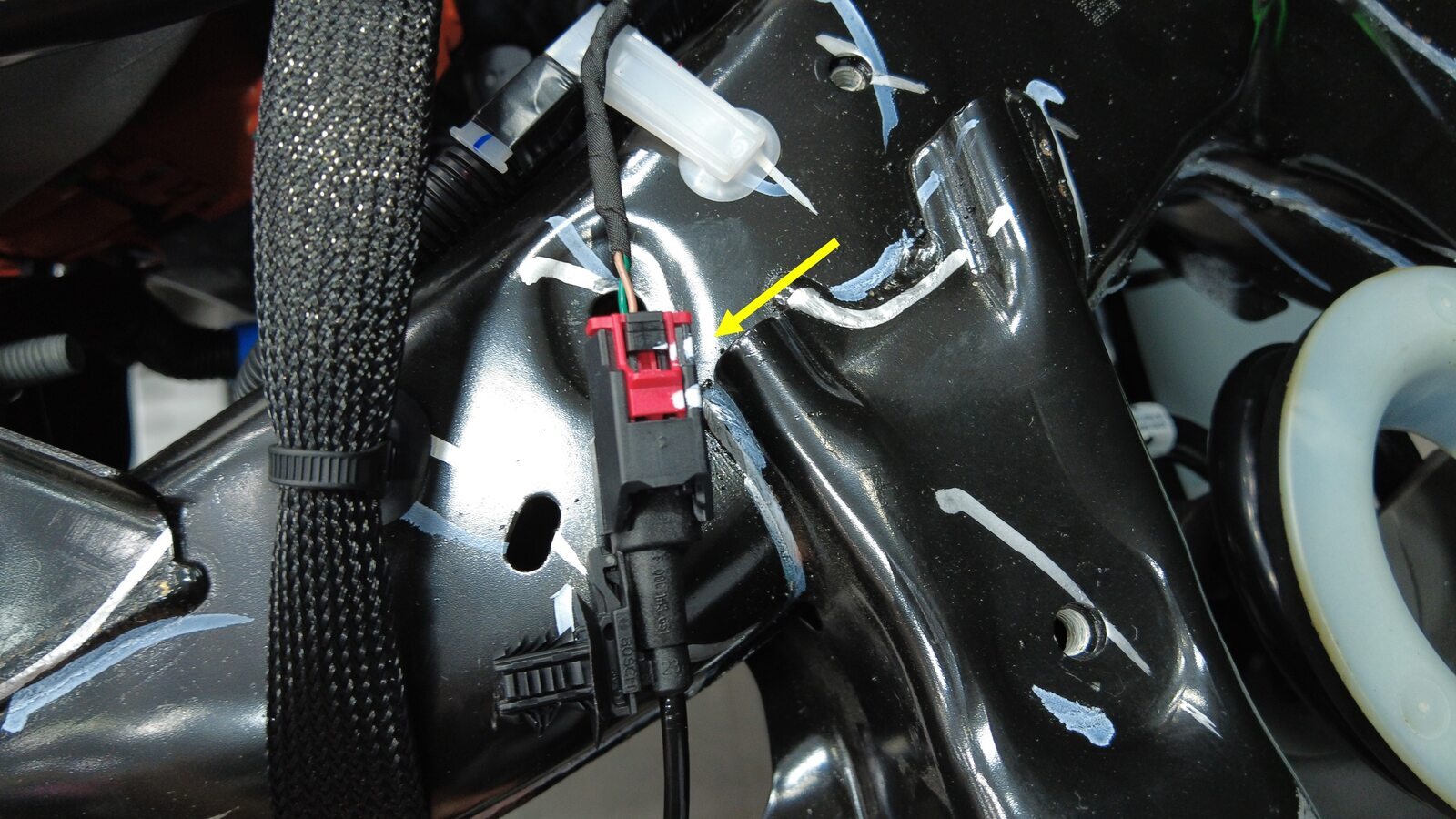

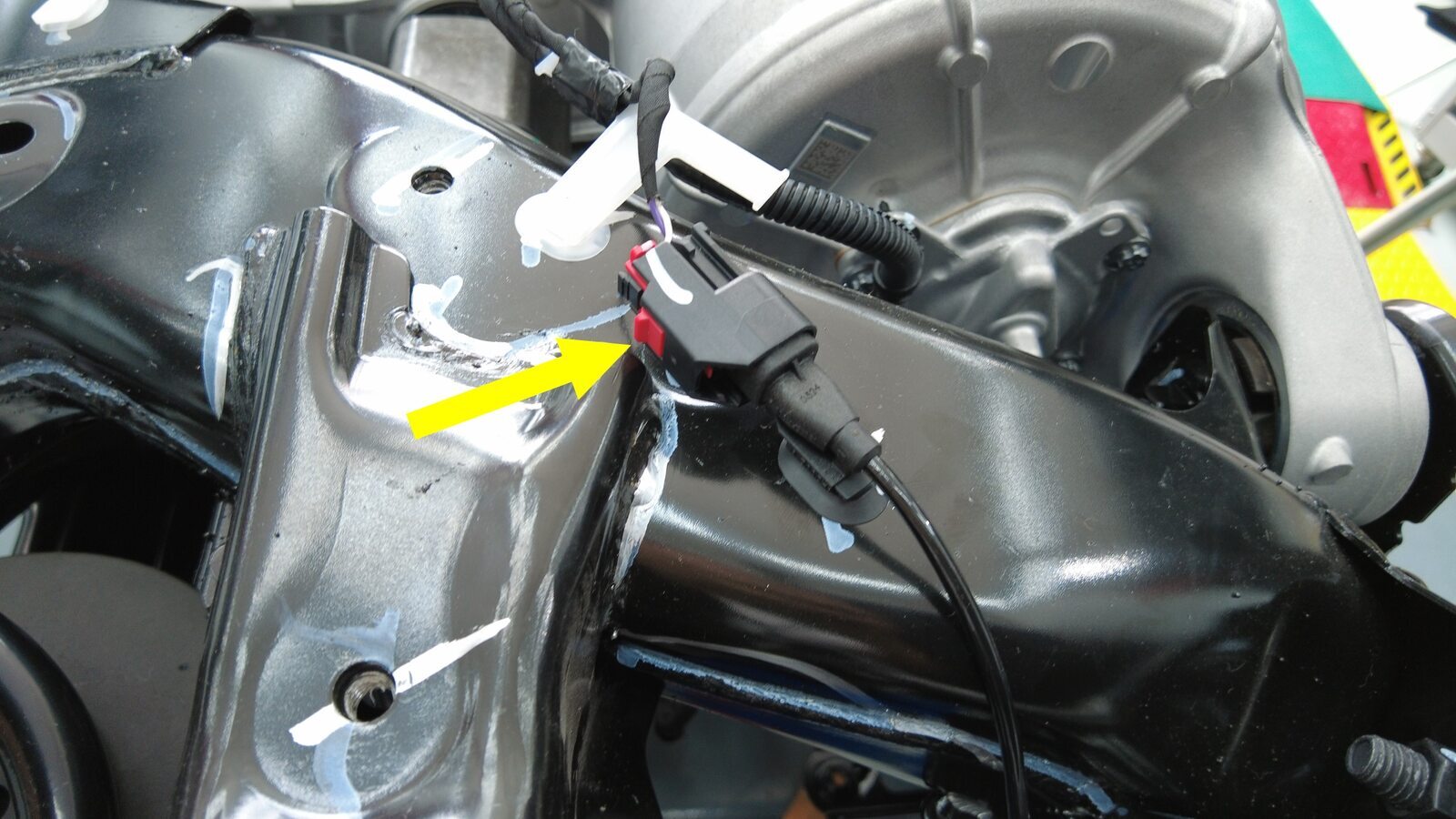

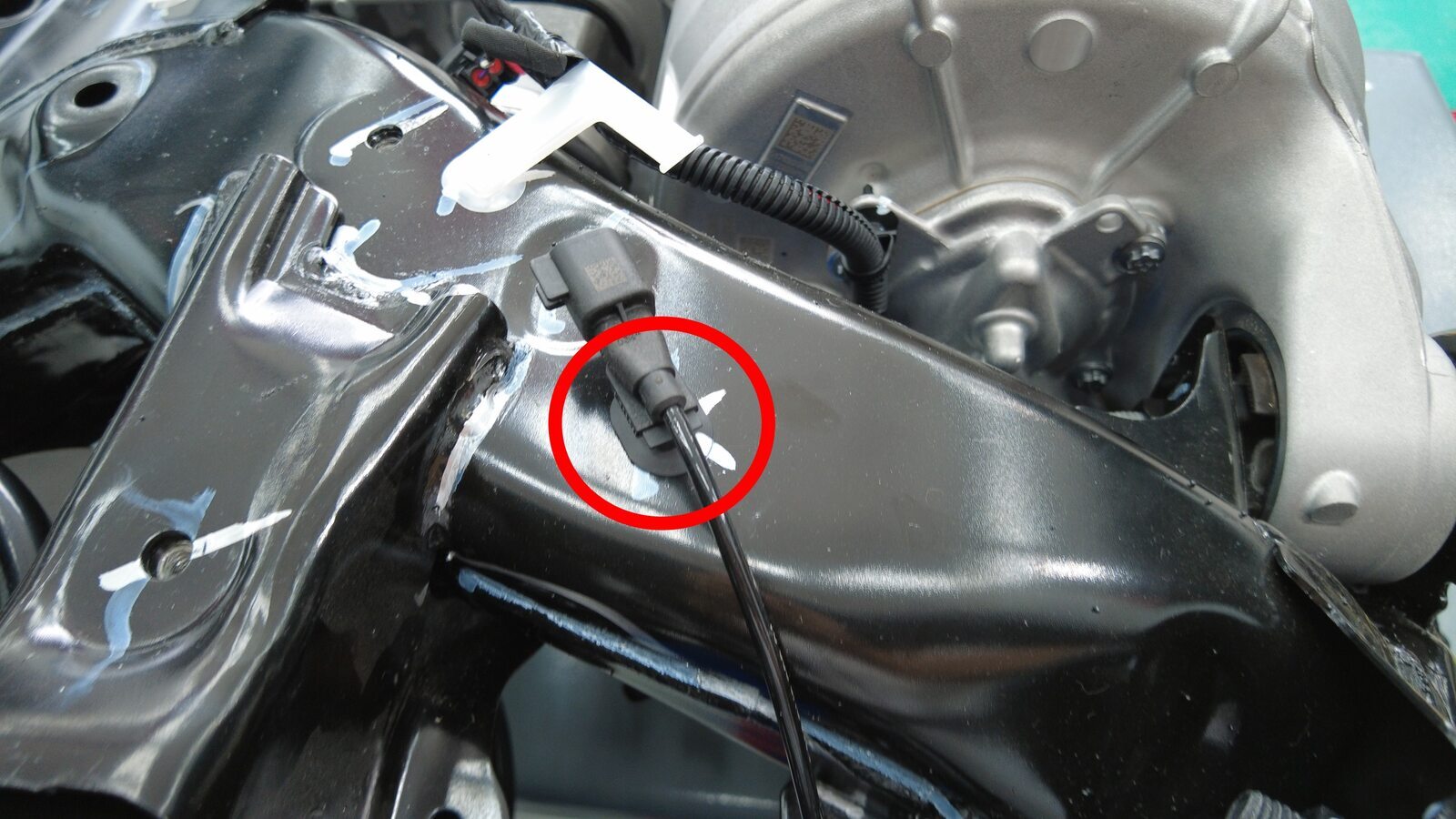

断开右后轮毂转速传感器连接器。
注断开锁片，双手将连接器端部固定到副车架线束上，然后使用螺丝刀松开连接器卡子。
-

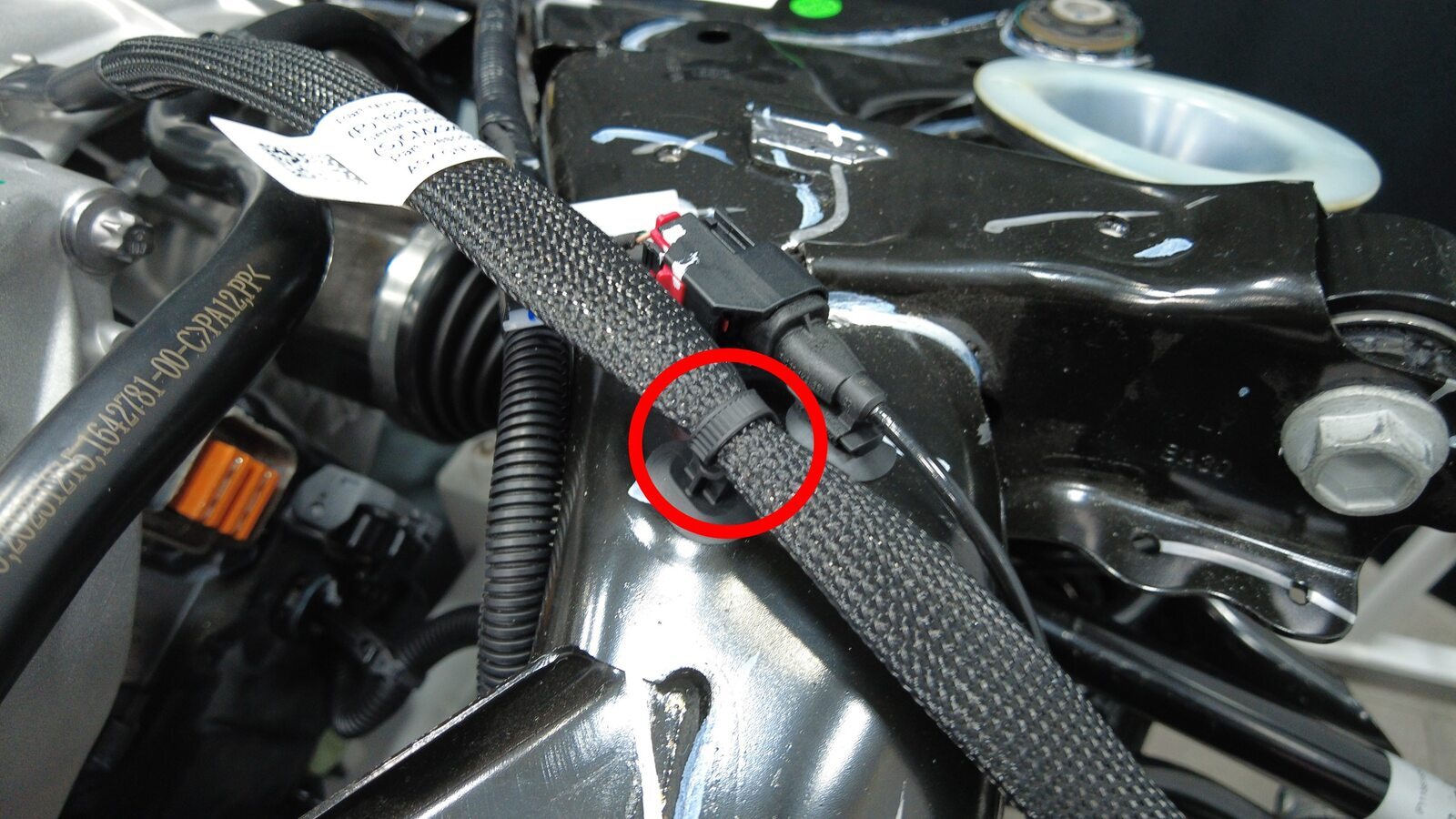

将右后轮毂转速传感器线束连接器卡子从副车架上拆下。
-

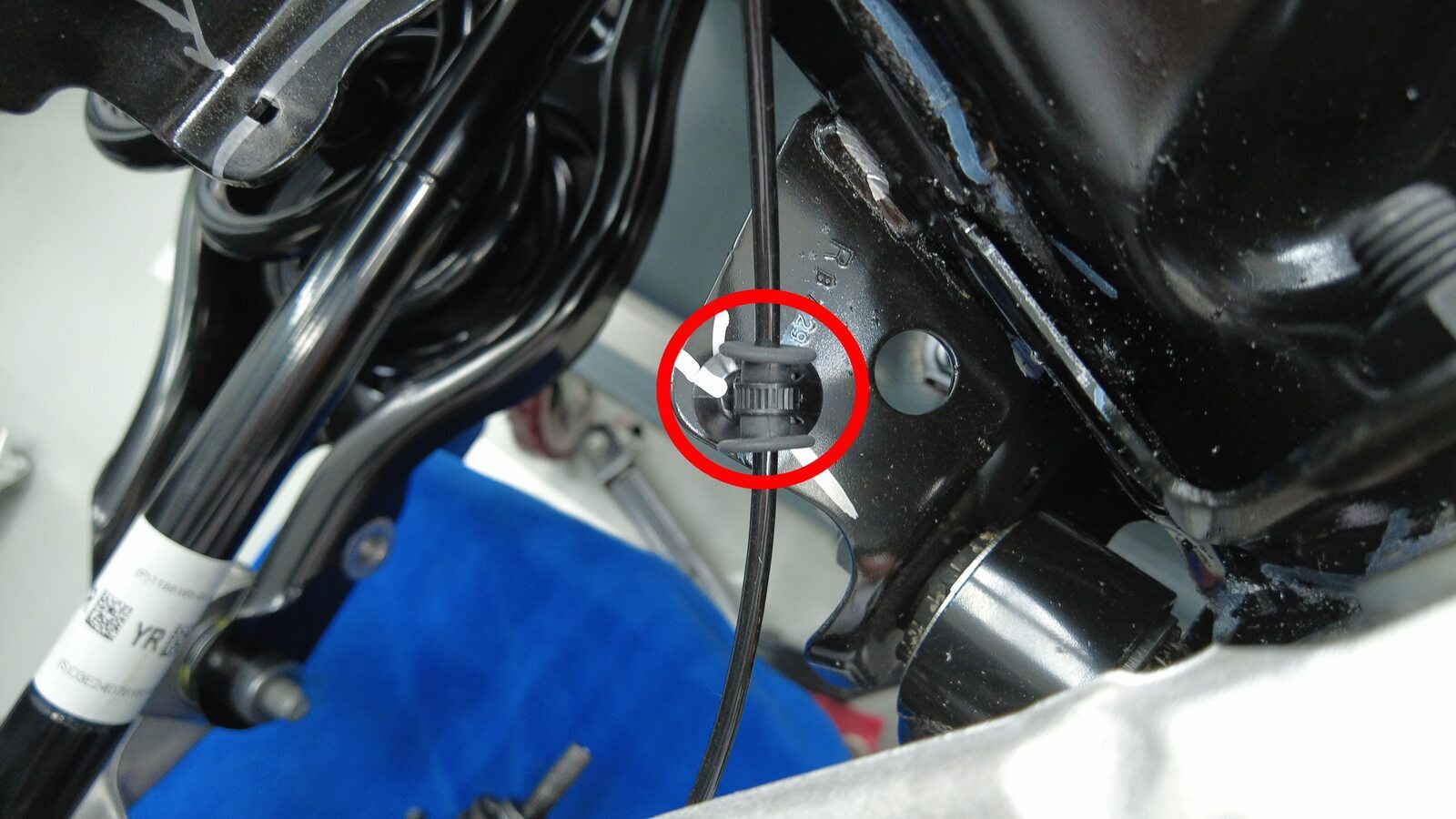

将右后轮毂转速传感器线束固定夹从副车架上拆下。
-

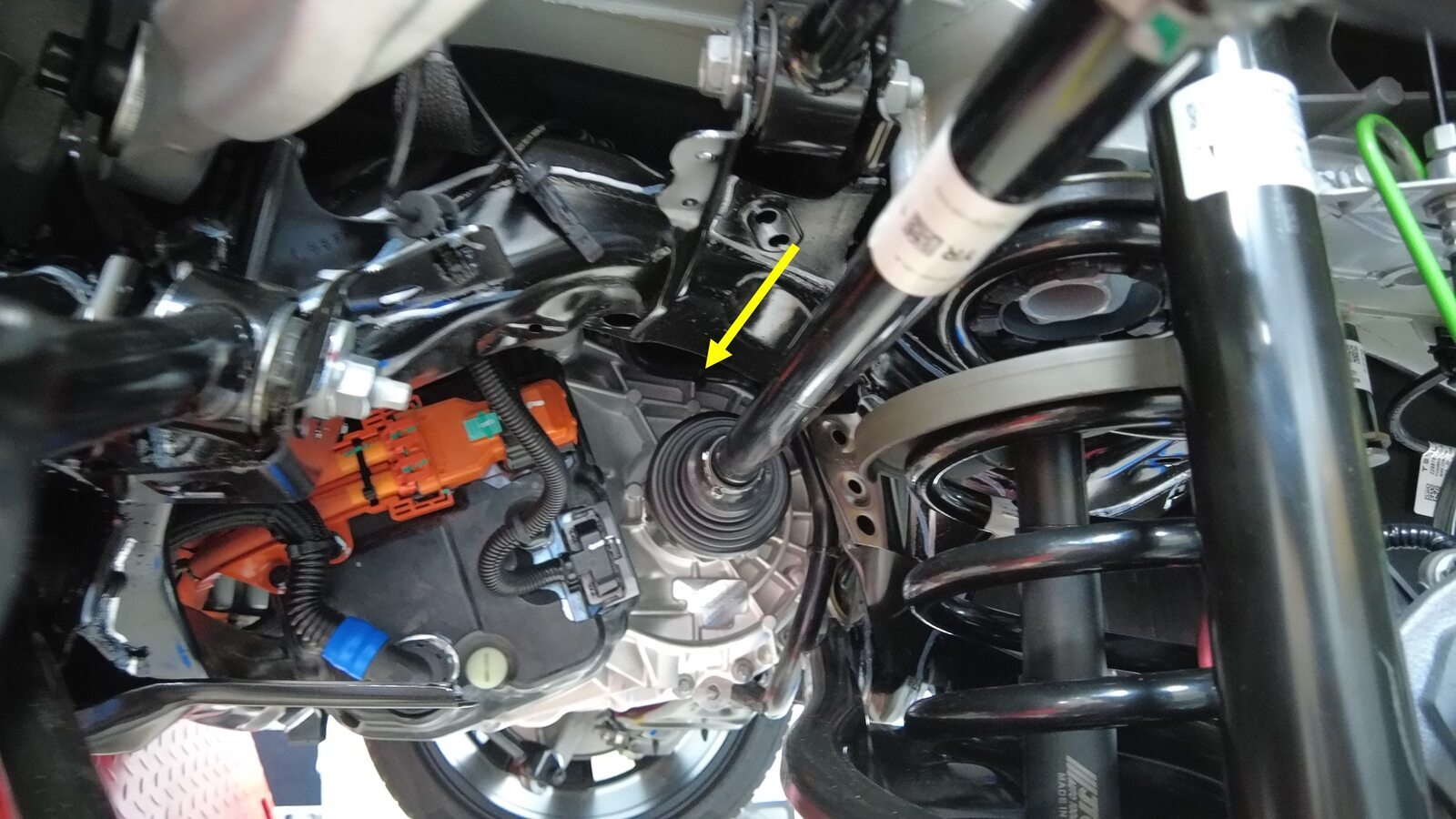

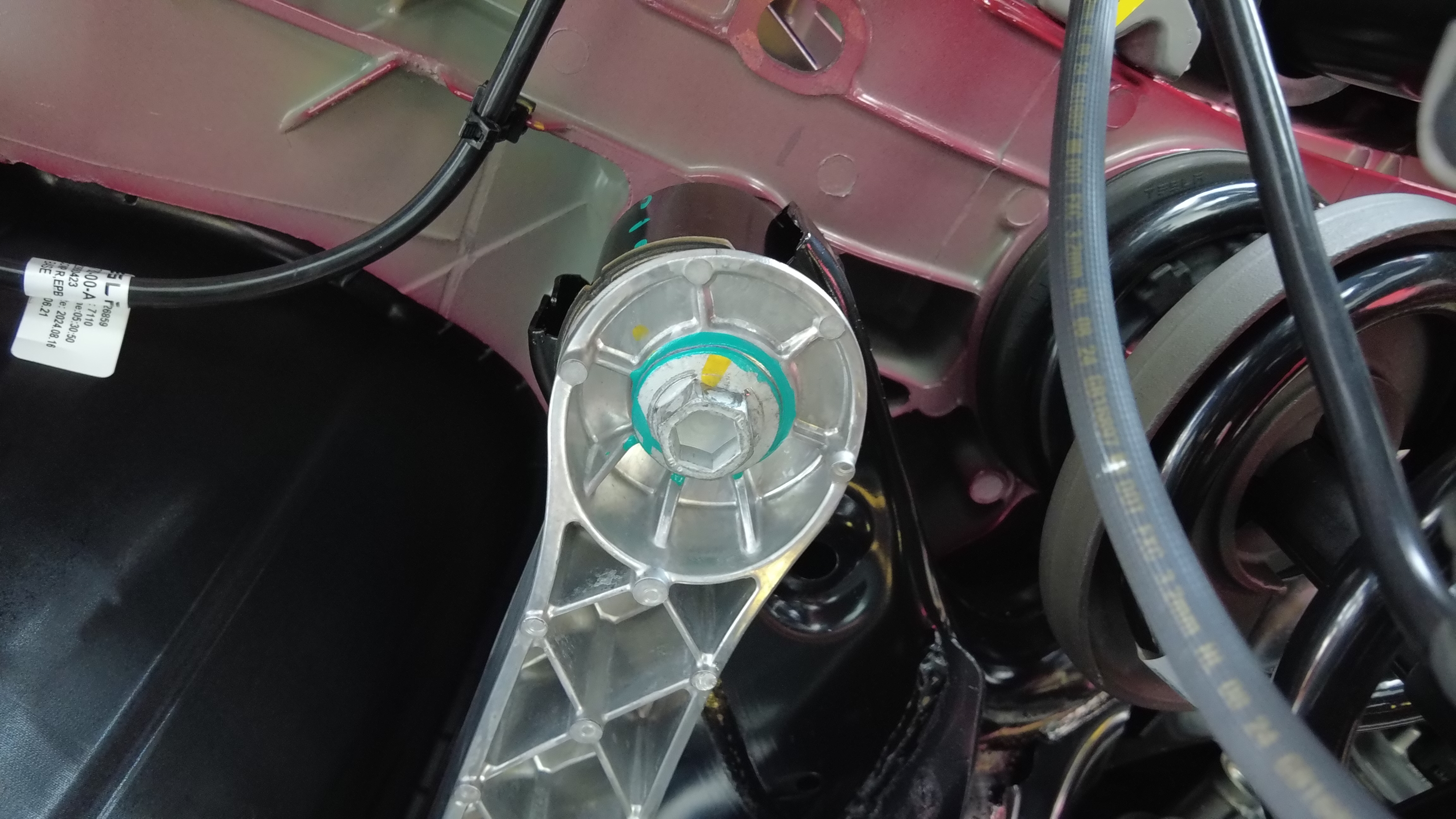

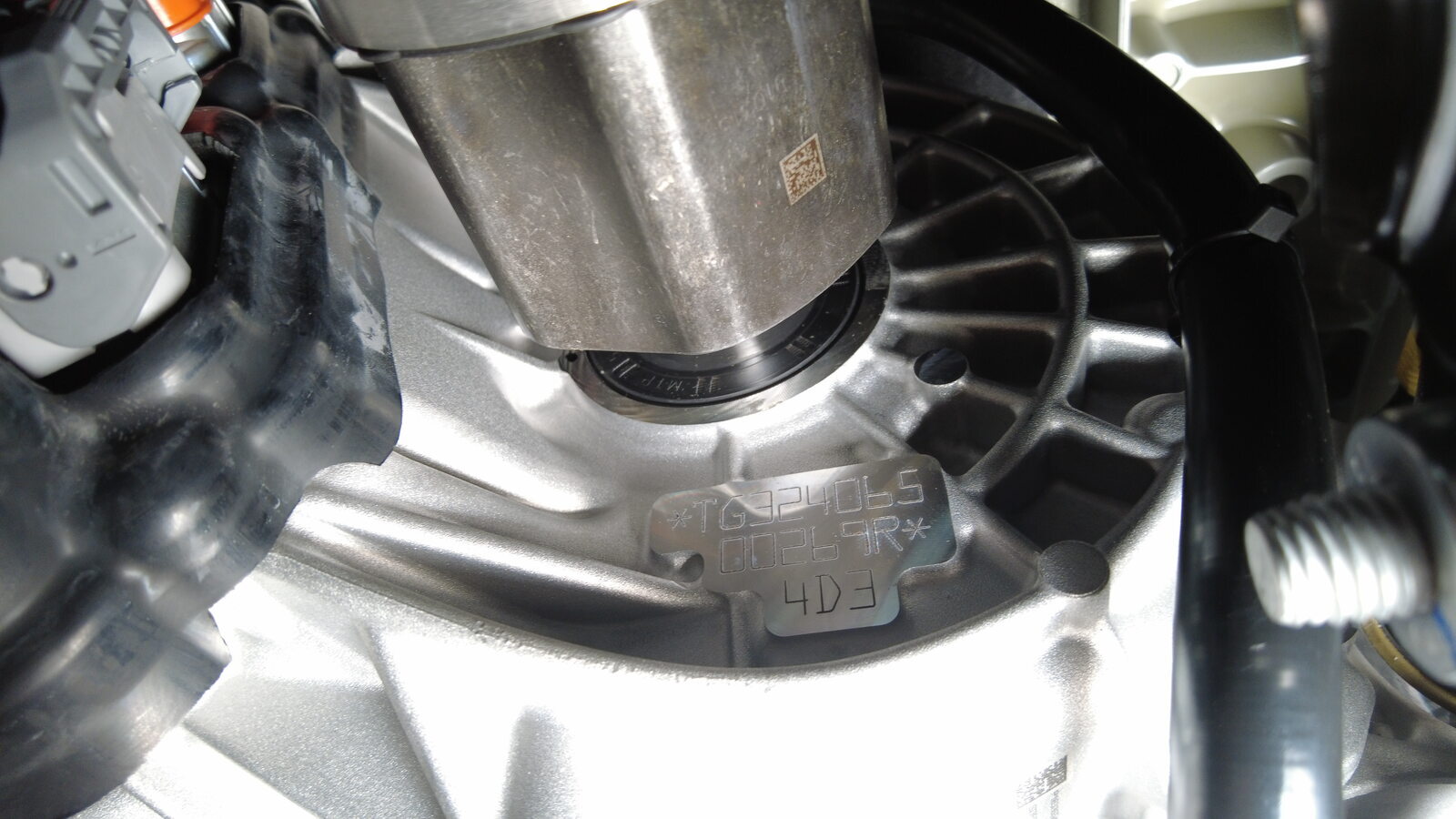

将右后半轴从后驱动电机上松开。
注
- 请谨慎操作，注意请勿损坏半轴护套和油封。
- 建议寻求他人协助，确保后悬架系统不会掉落。
-

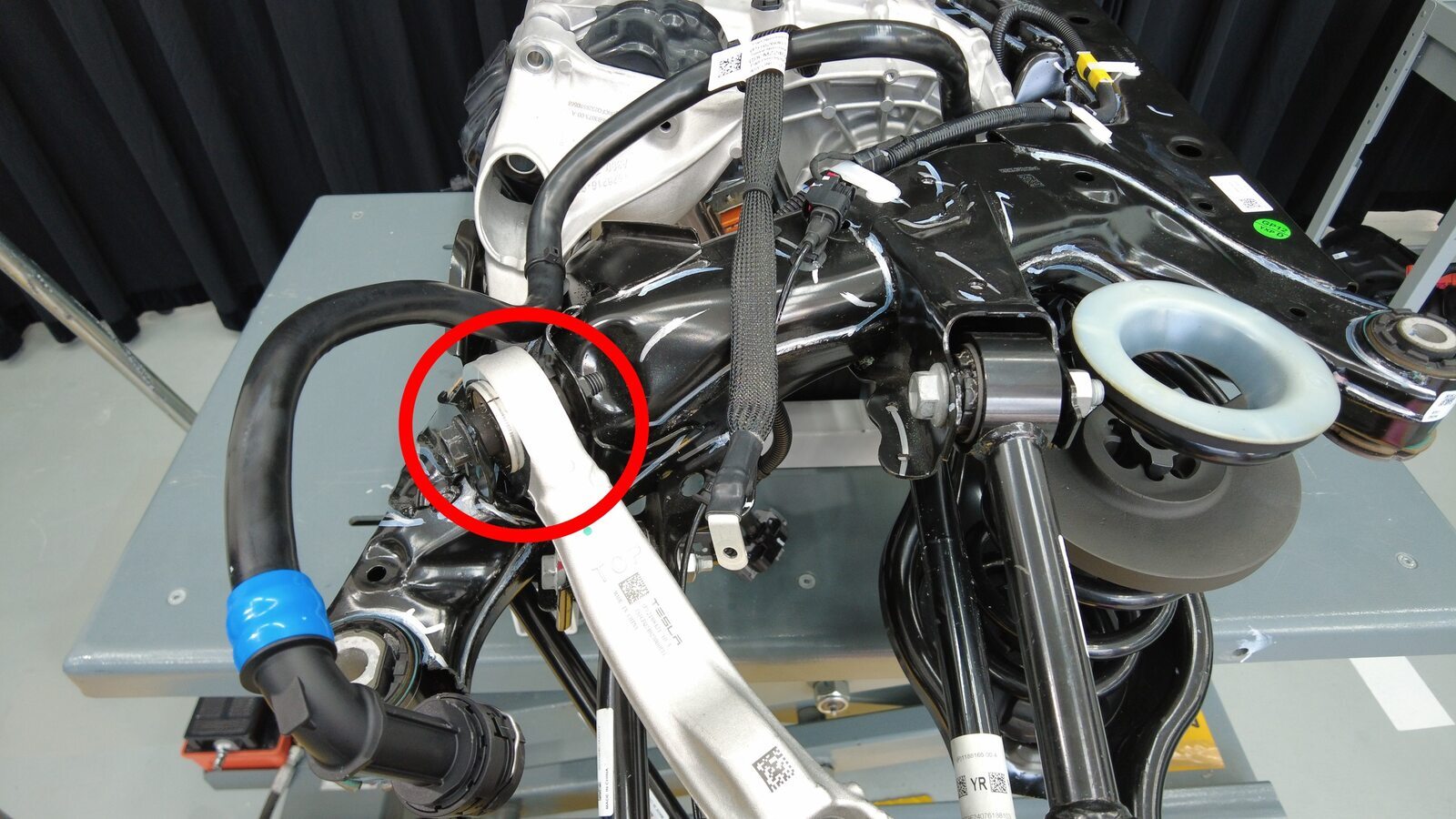

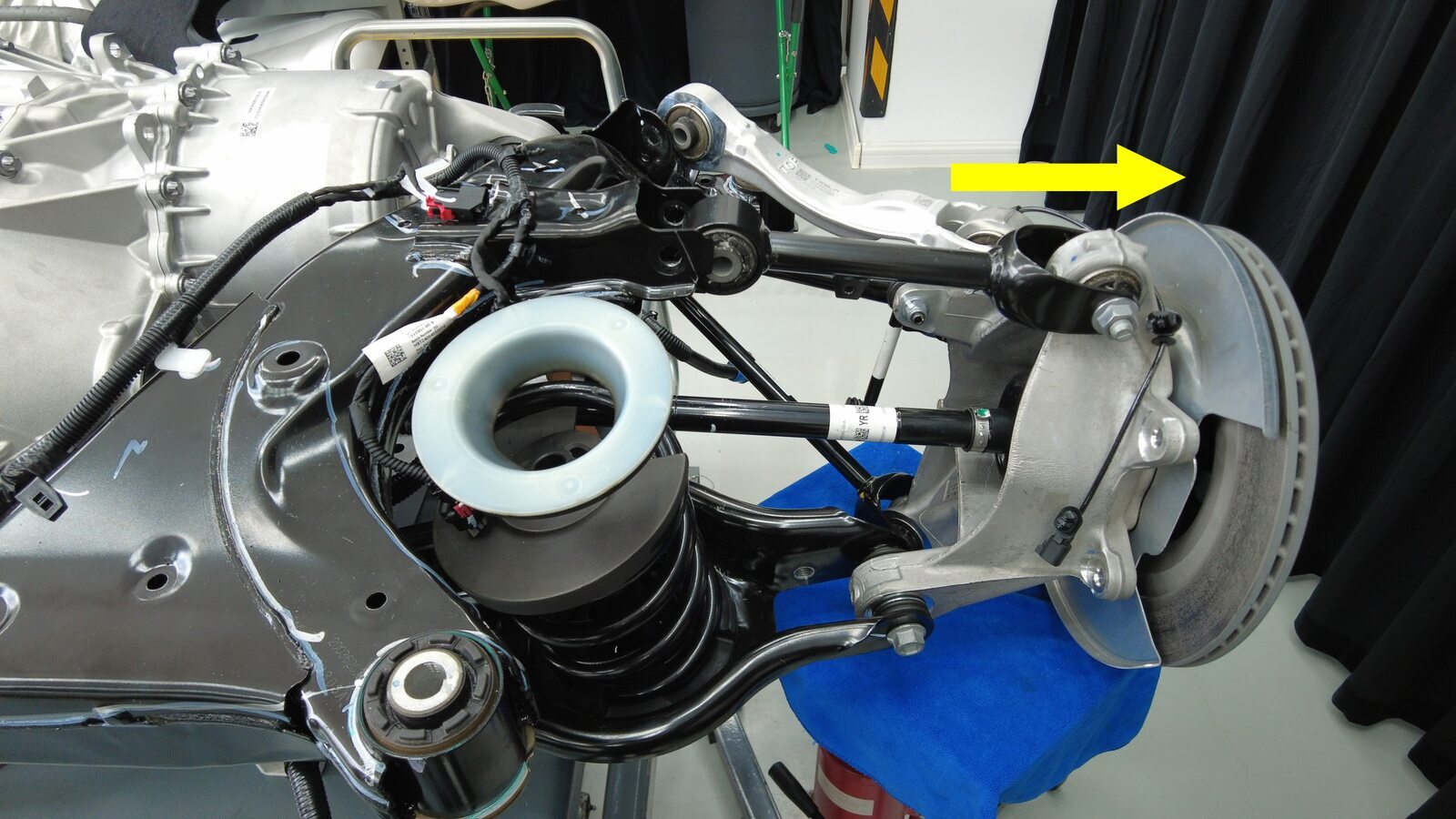

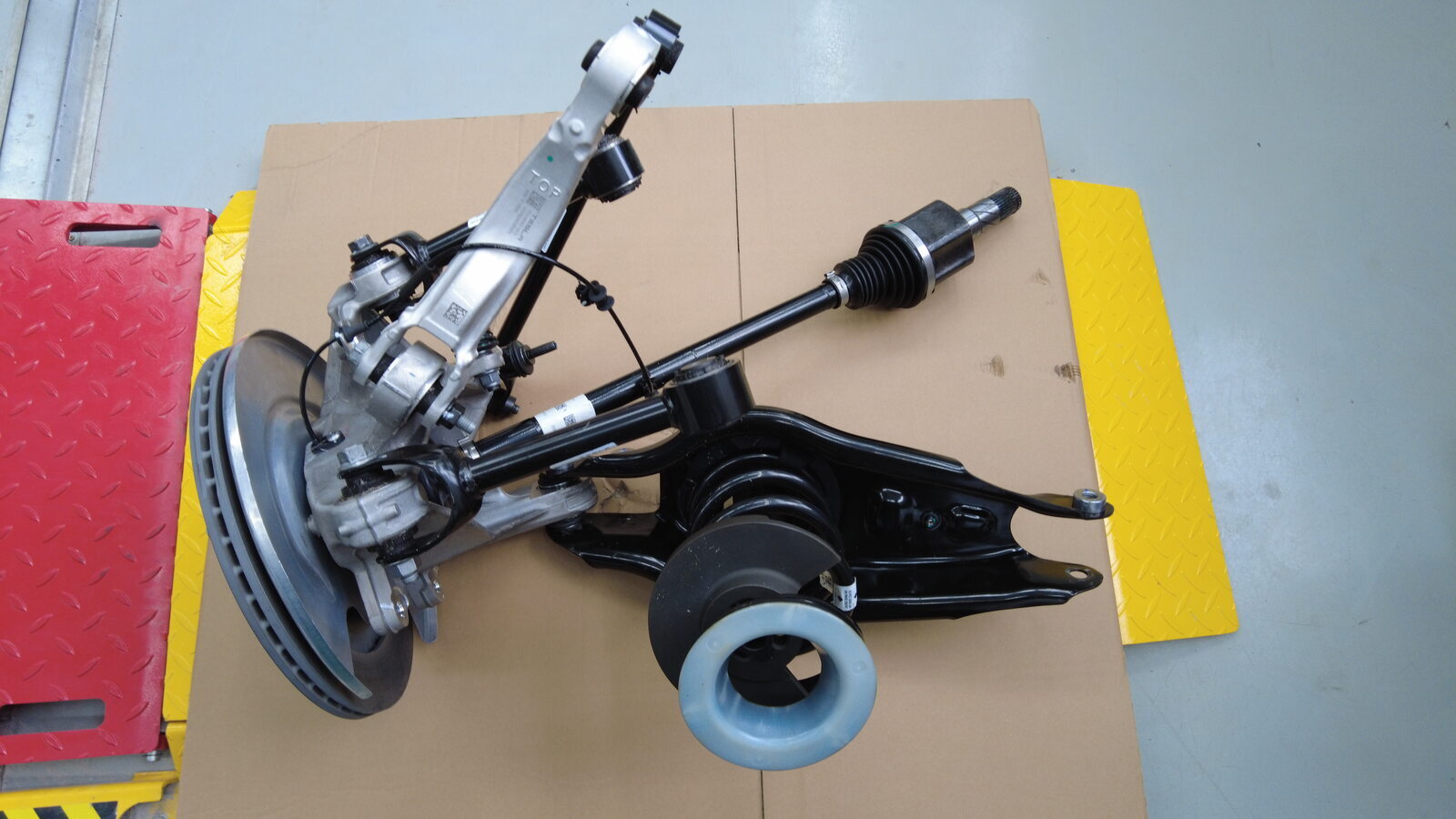

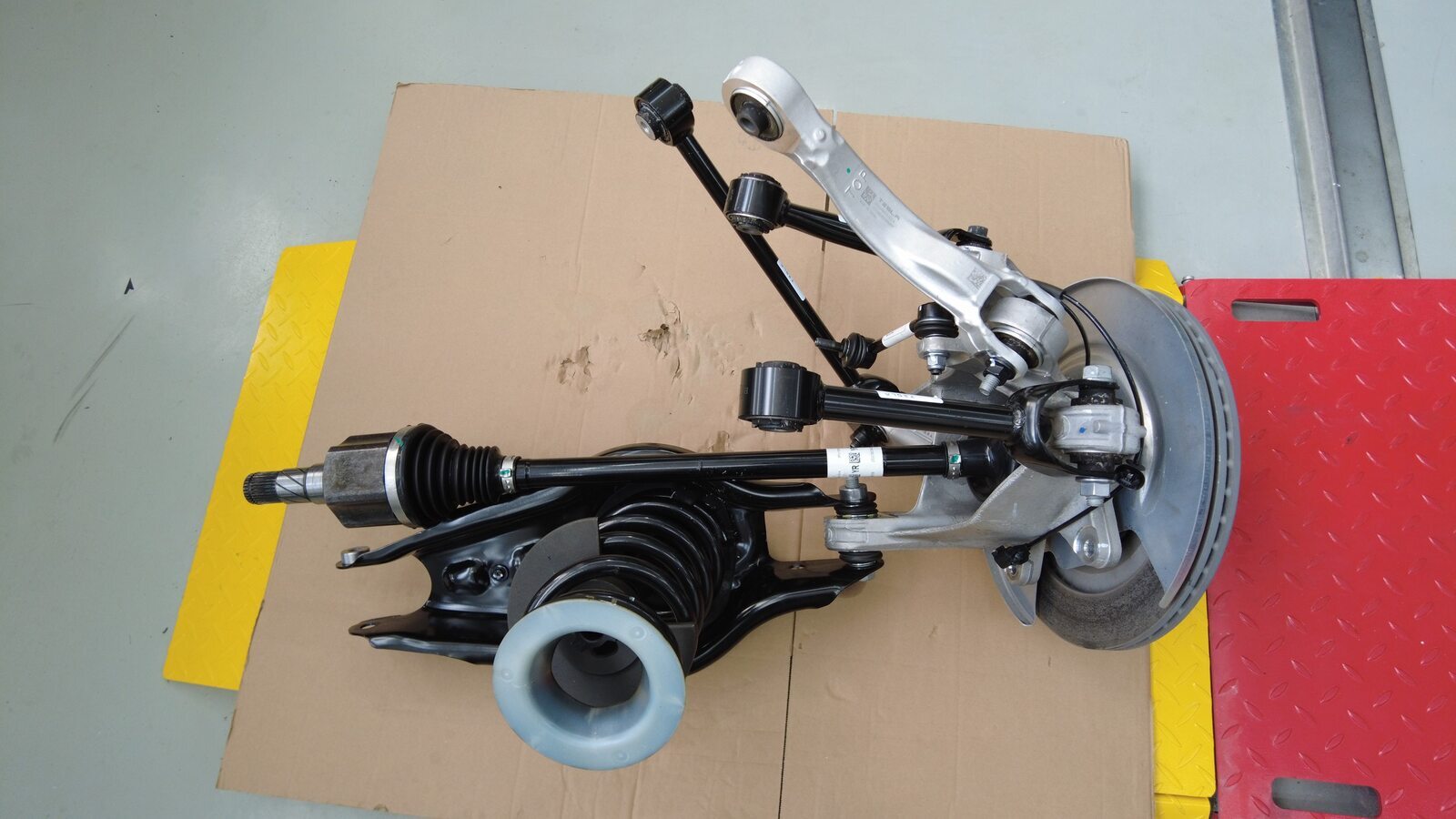

将右后悬架总成从后副车架上拆下。
注建议寻求他人协助，确保后悬架系统不会掉落。
-
在左后下尾连杆下方放置支撑台架，升起台架直至将连杆完全撑起。
-
拆下将 LH 后下部前连杆固定到副框架的螺栓。
TIp推荐使用以下工具
- 18 毫米套筒
- 棘轮/扭矩扳手
- 回旋头棘轮/回旋头扭矩扳手
-
拆下将 LH 后上部前连杆固定到副框架的螺栓和螺母。
注转动螺栓数次将端部送出，同时移动上前连杆，为将连杆从后副车架上拆下留出足够空间。TIp推荐使用以下工具
- 18 毫米组合扳手
- 18 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
-
拆下将左后止推杆固定到副车架的螺栓、垫片和螺母，旋转偏心螺栓以确定正确拆卸位置，然后用油性记号笔标记位置。
TIp推荐使用以下工具
- 3/8 英寸无绳冲击钻头
- 18 毫米深套筒
- 回旋头棘轮/回旋头扭矩扳手
- 18 毫米 12 角组合扳手
-
拆下将左后下尾连杆固定到副车架的螺栓。
TIp推荐使用以下工具
- 21 毫米套筒
- 21 毫米组合扳手
-
拆下将 LH 后上部尾连杆固定到副框架的螺栓和螺母。
TIp推荐使用以下工具
- 21 毫米组合扳手
- 21 毫米套筒
- 回旋头棘轮/回旋头扭矩扳手
-
将左后轮毂转速传感器线束连接器卡子从副车架上拆下。
-
断开左后轮毂转速传感器连接器。
注断开锁片，双手将连接器端部固定到副车架线束上，然后使用袖珍螺丝刀松开连接器卡子。
-
将左后轮毂转速传感器线束固定夹从副车架上拆下。
-
将左后半轴从后驱动电机上松开。
注
- 拆卸时请谨慎操作，注意请勿损坏半轴护套和油封。
- 建议寻求他人协助，确保后悬架系统不会掉落。
-
将左后悬架总成从后副车架上拆下。
注建议寻求他人协助，确保后悬架系统不会掉落。
-

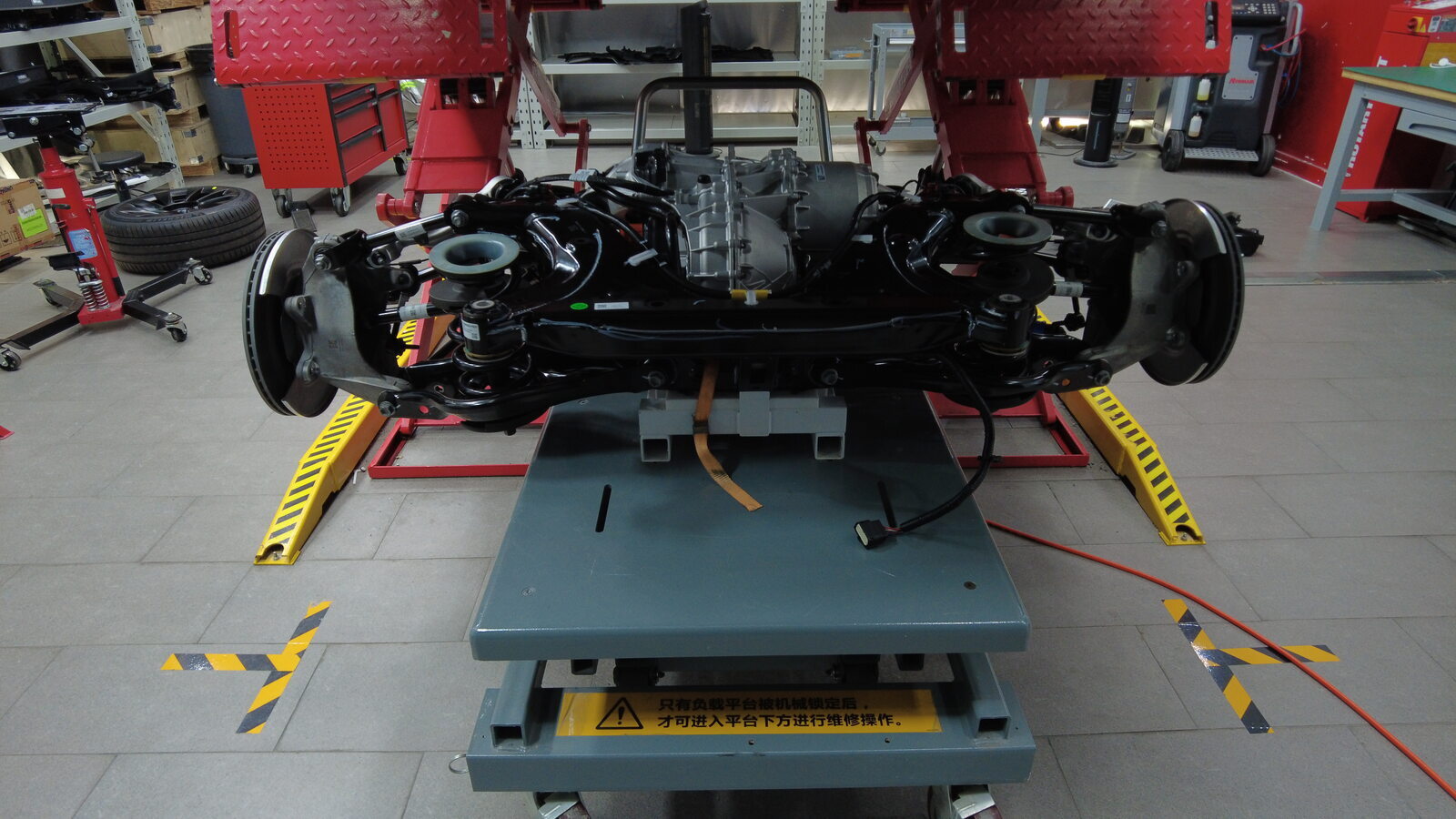

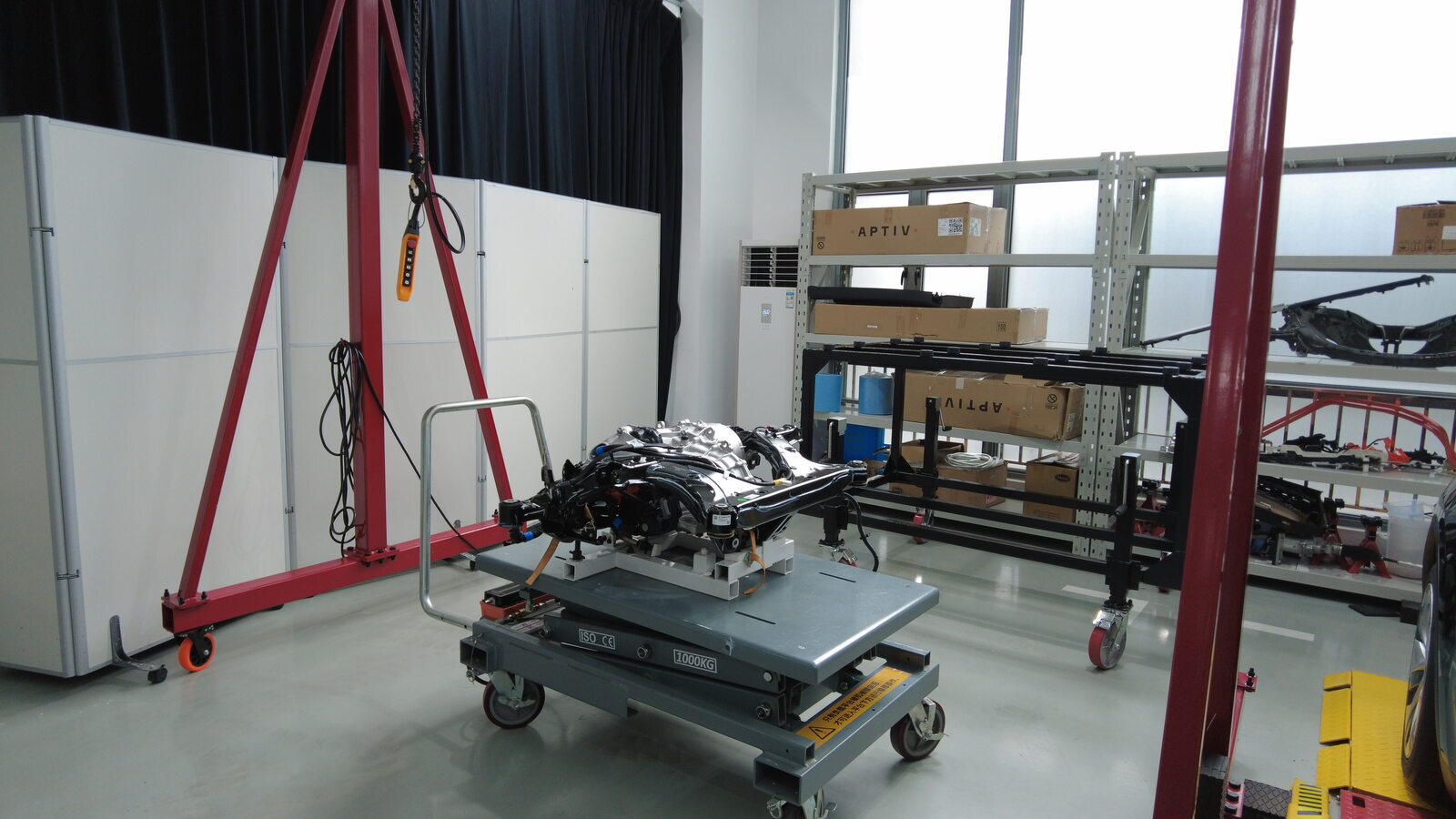

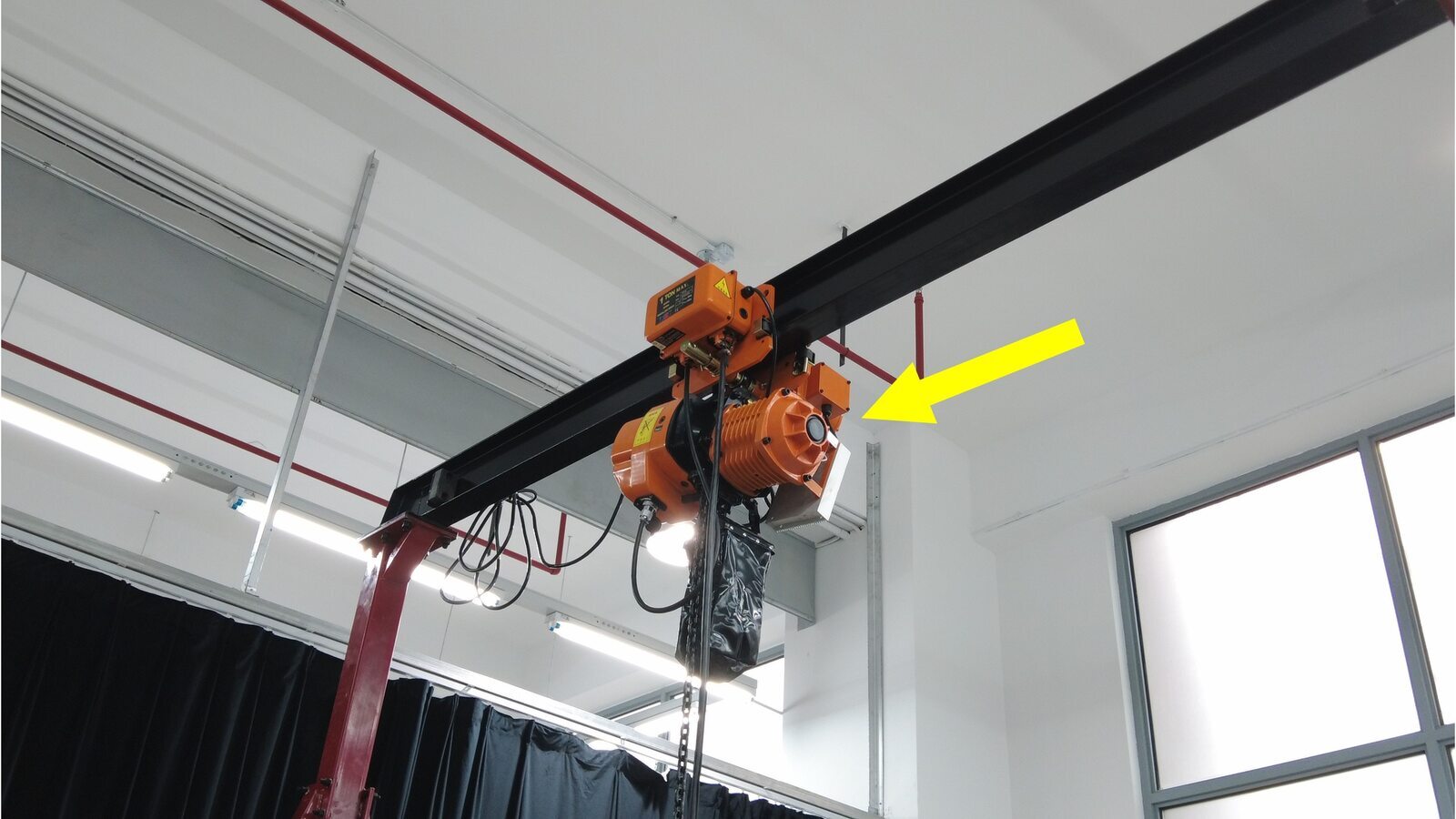

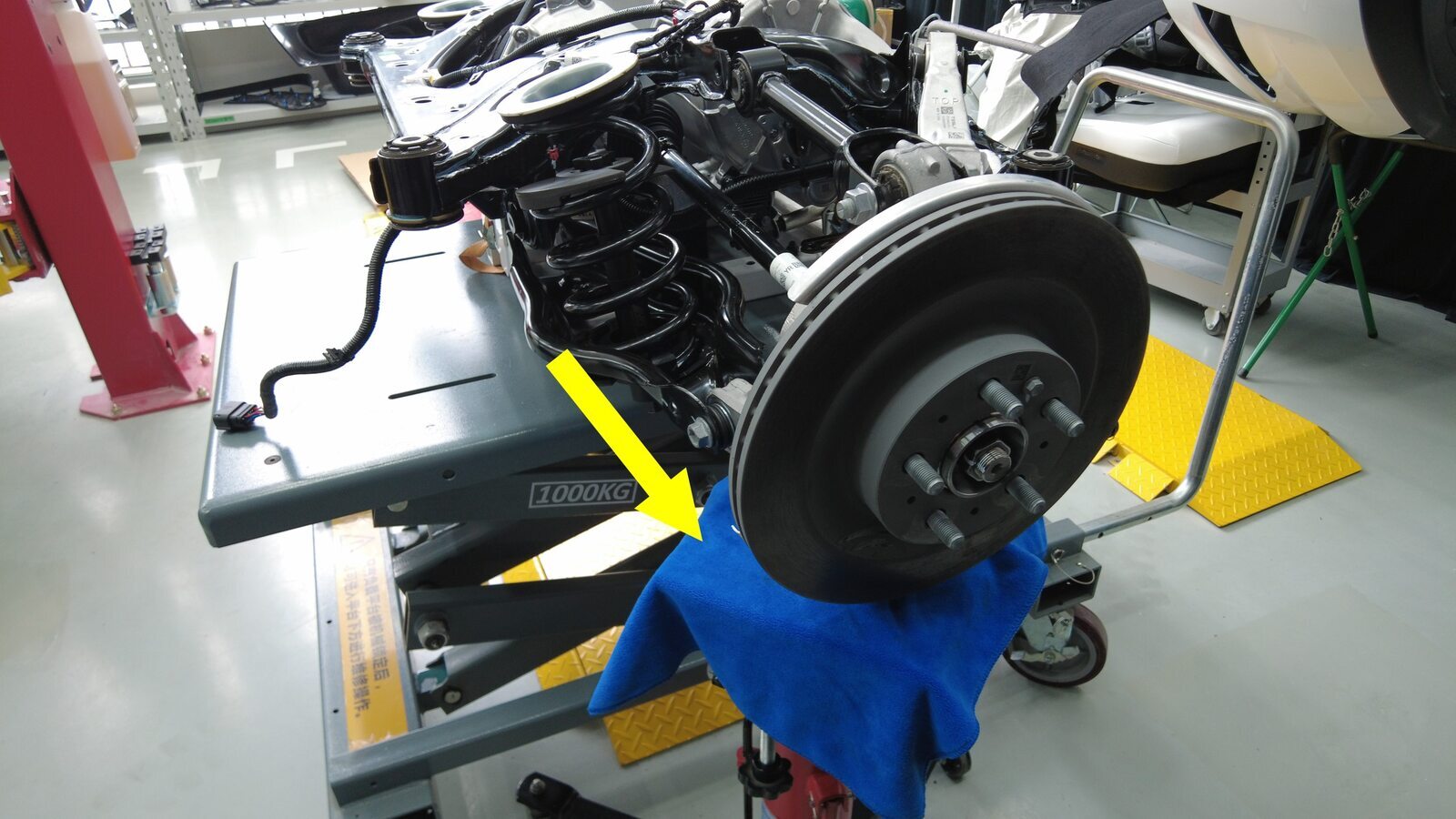

将后副车架和驱动电机总成放置在起重机架下方。
-

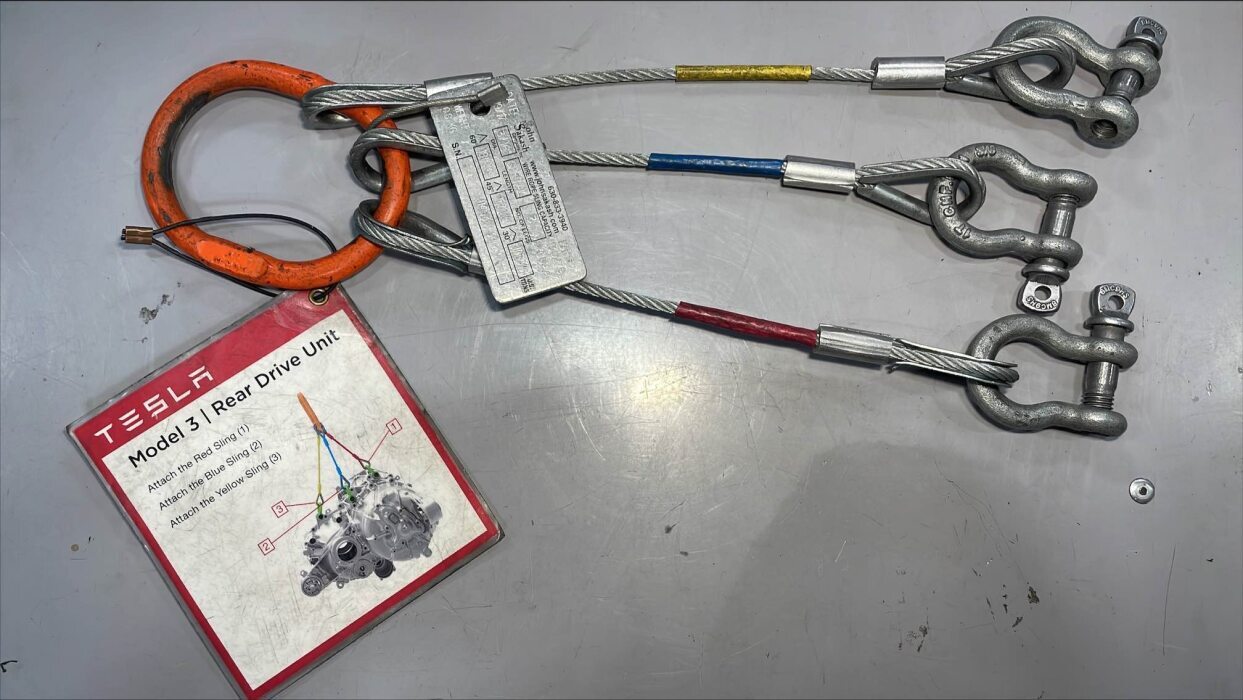

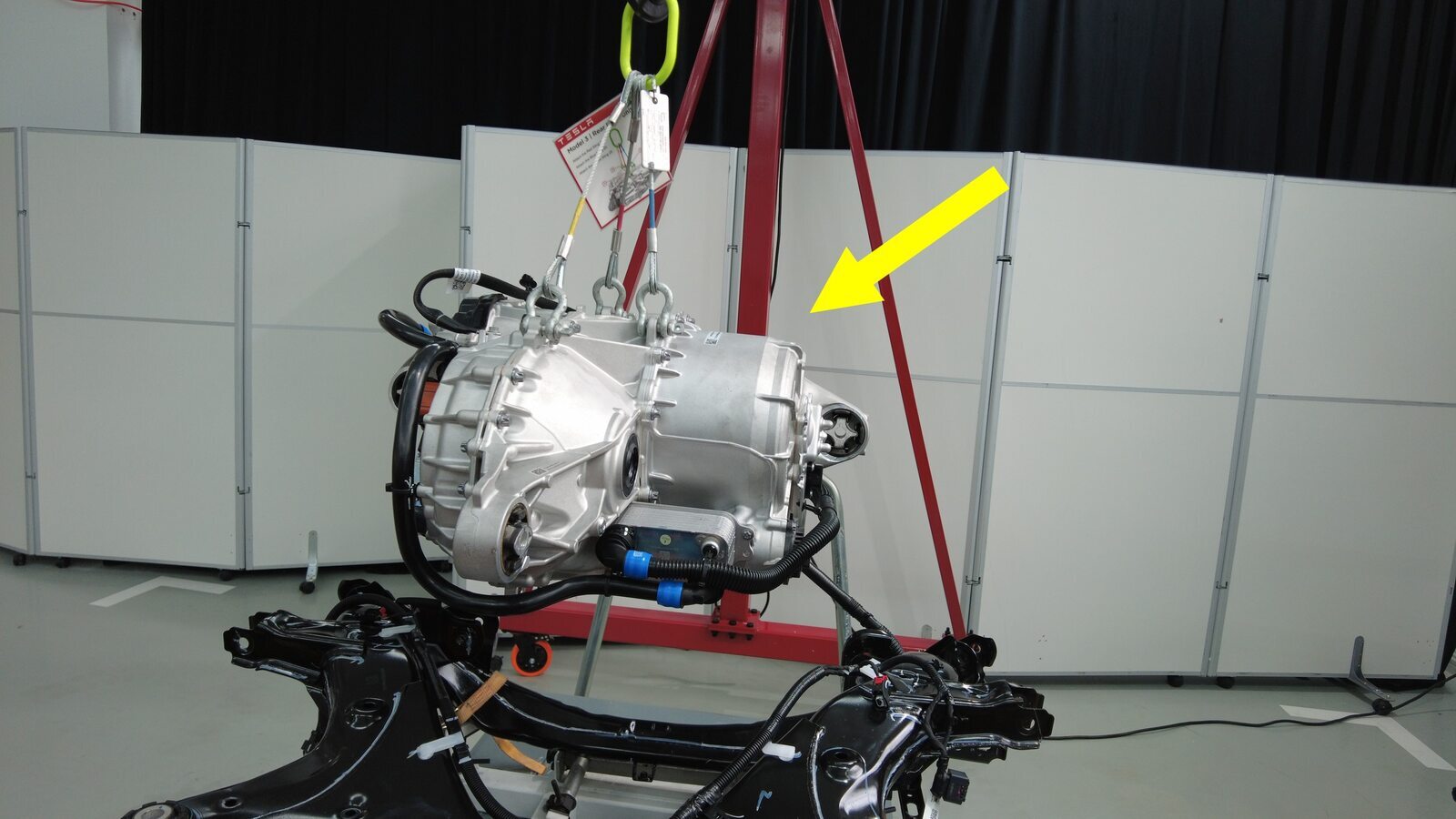

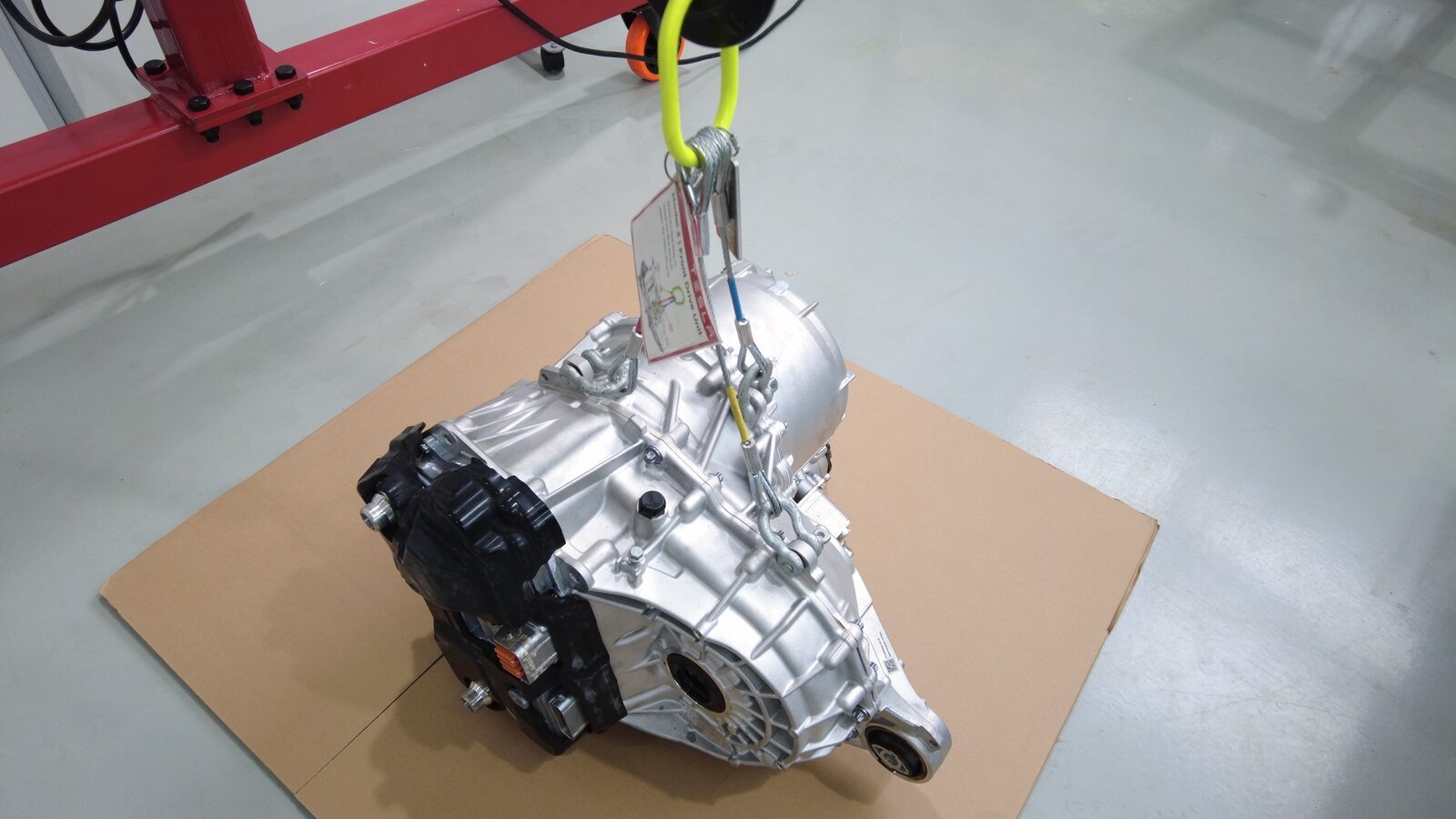

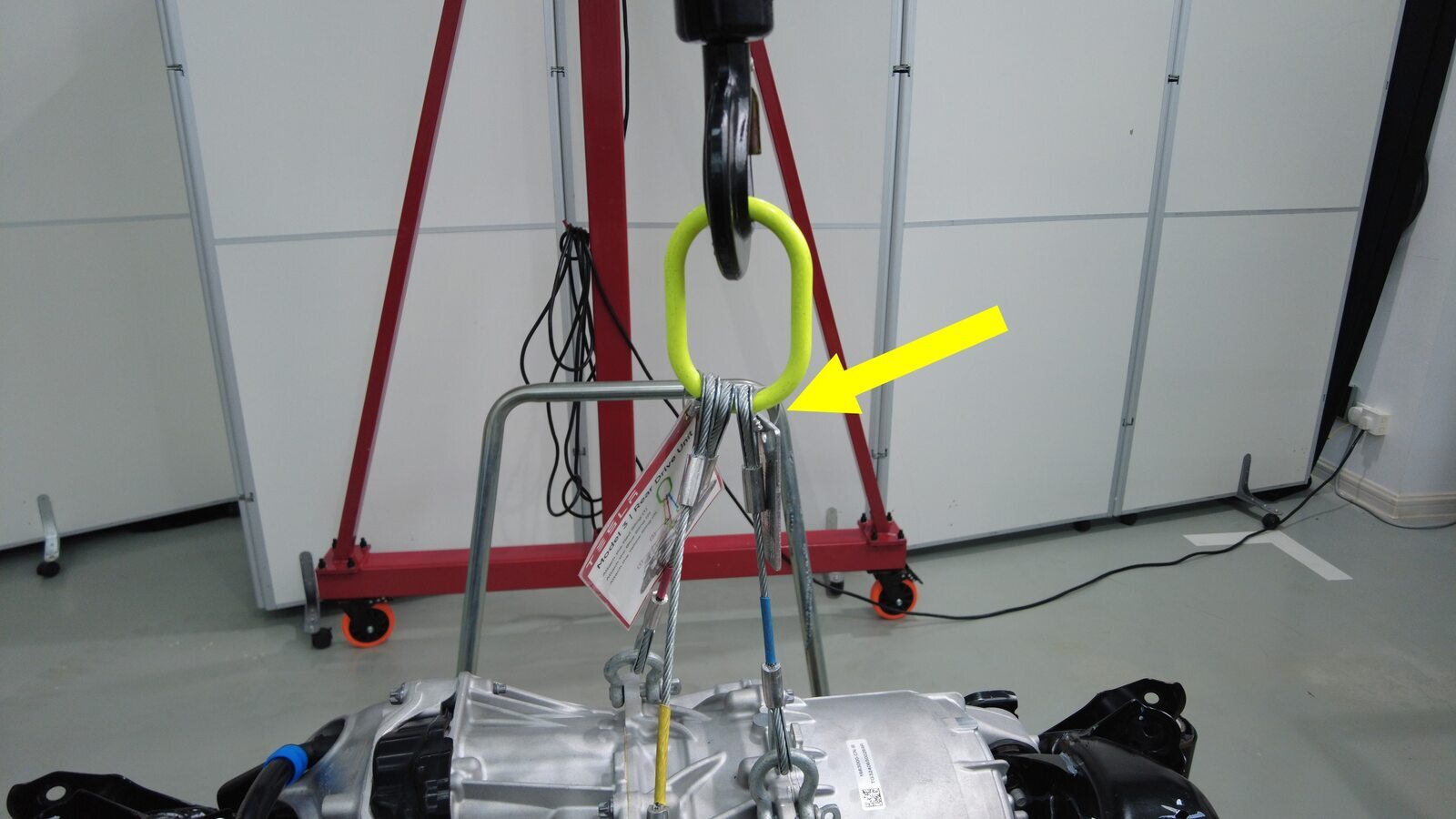

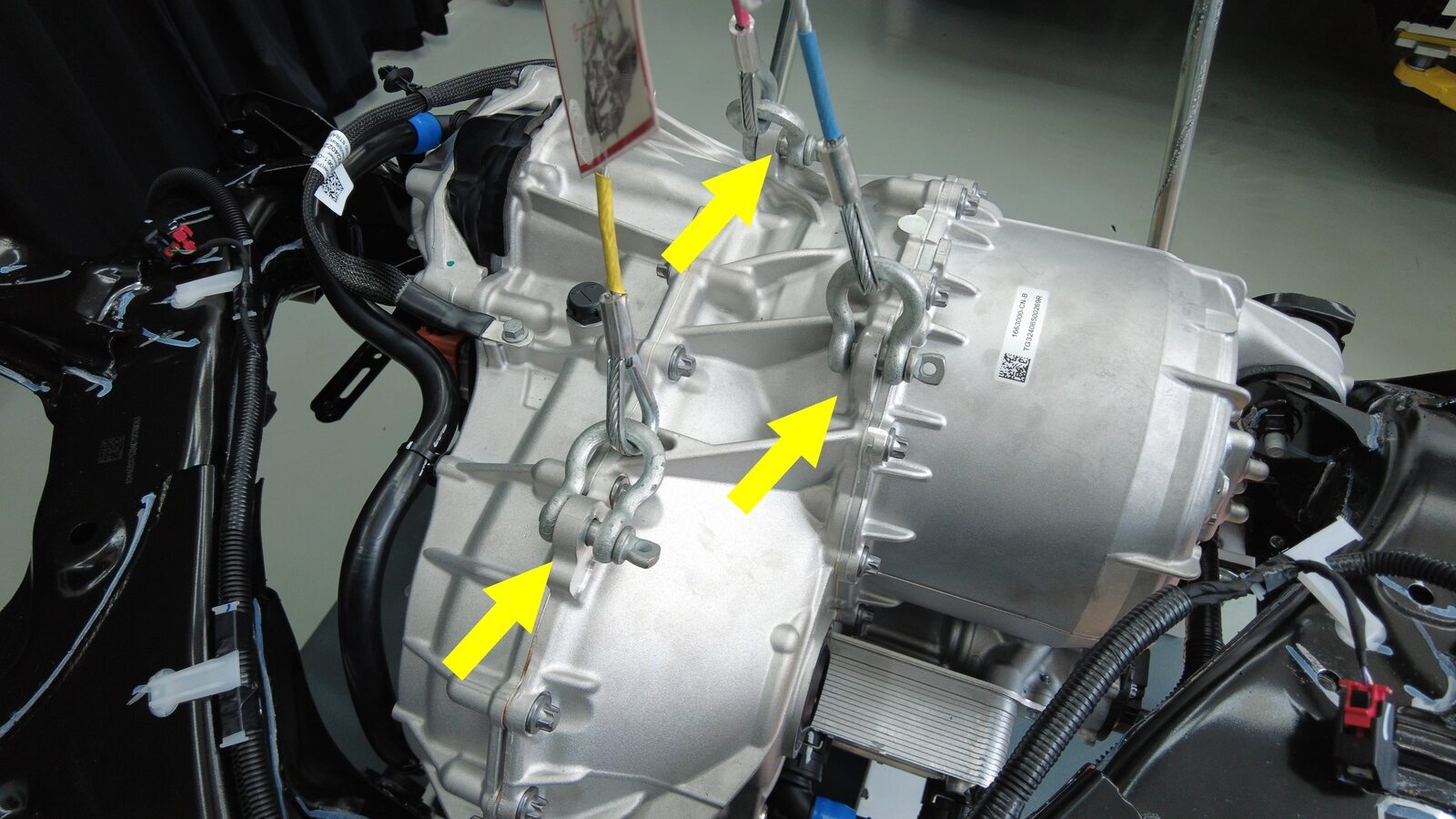

使用钩环（3 个）将驱动电机吊索工具固定到后驱动电机。
-
将驱动电机吊索工具固定到起重机架上。
-

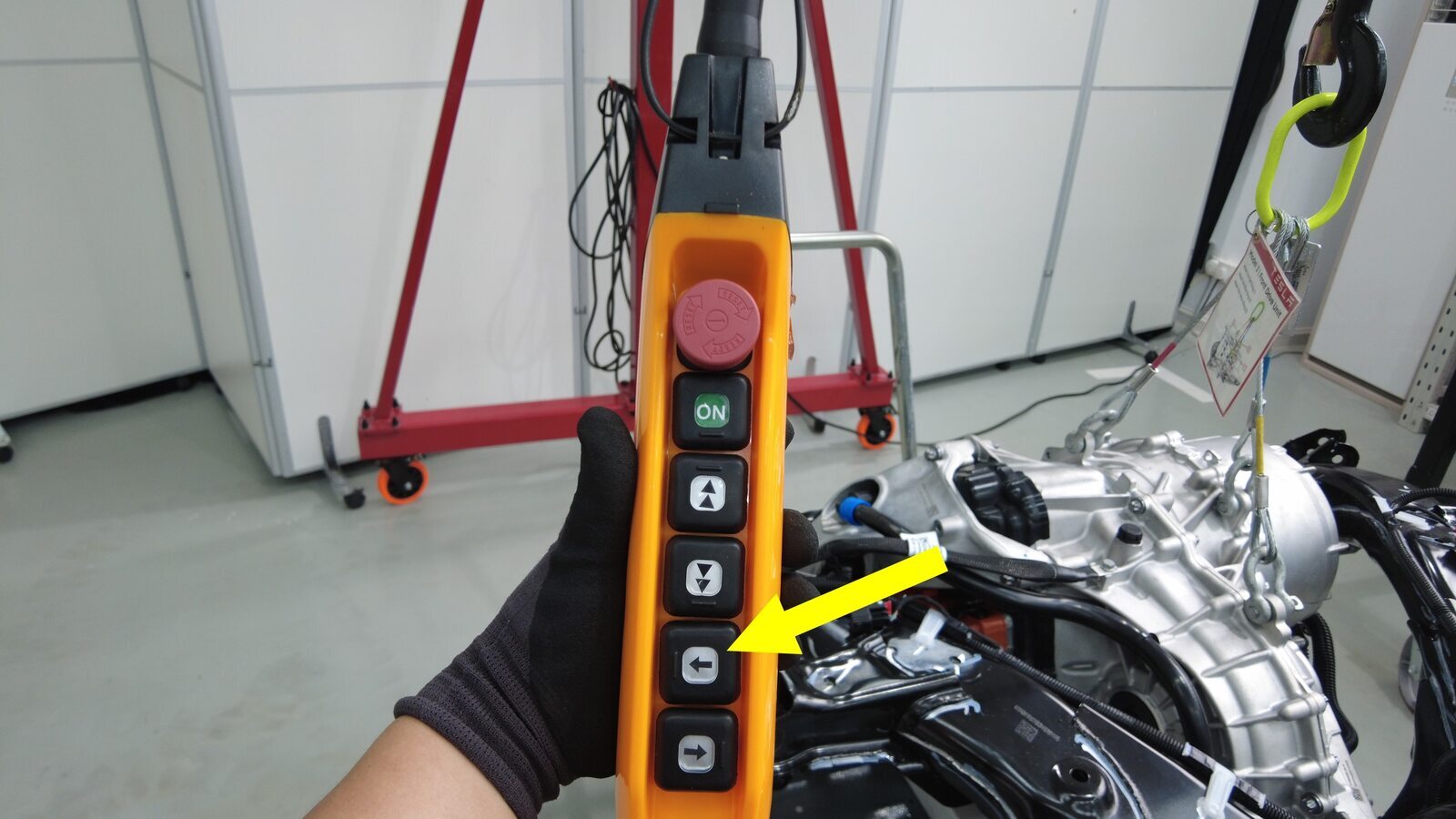

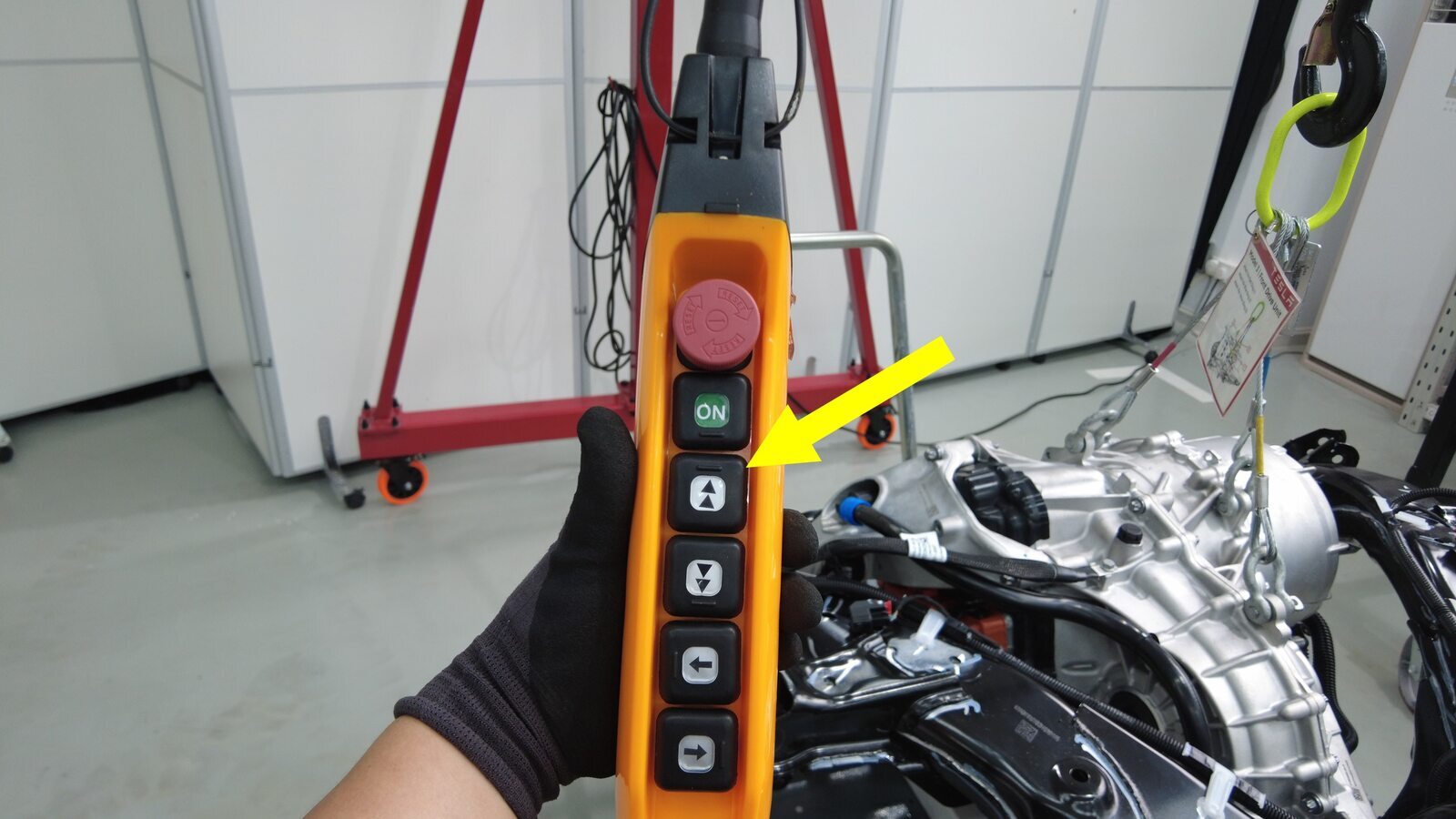

升起吊索，直至吊索出现些许张力，以确保稳固连接。
-

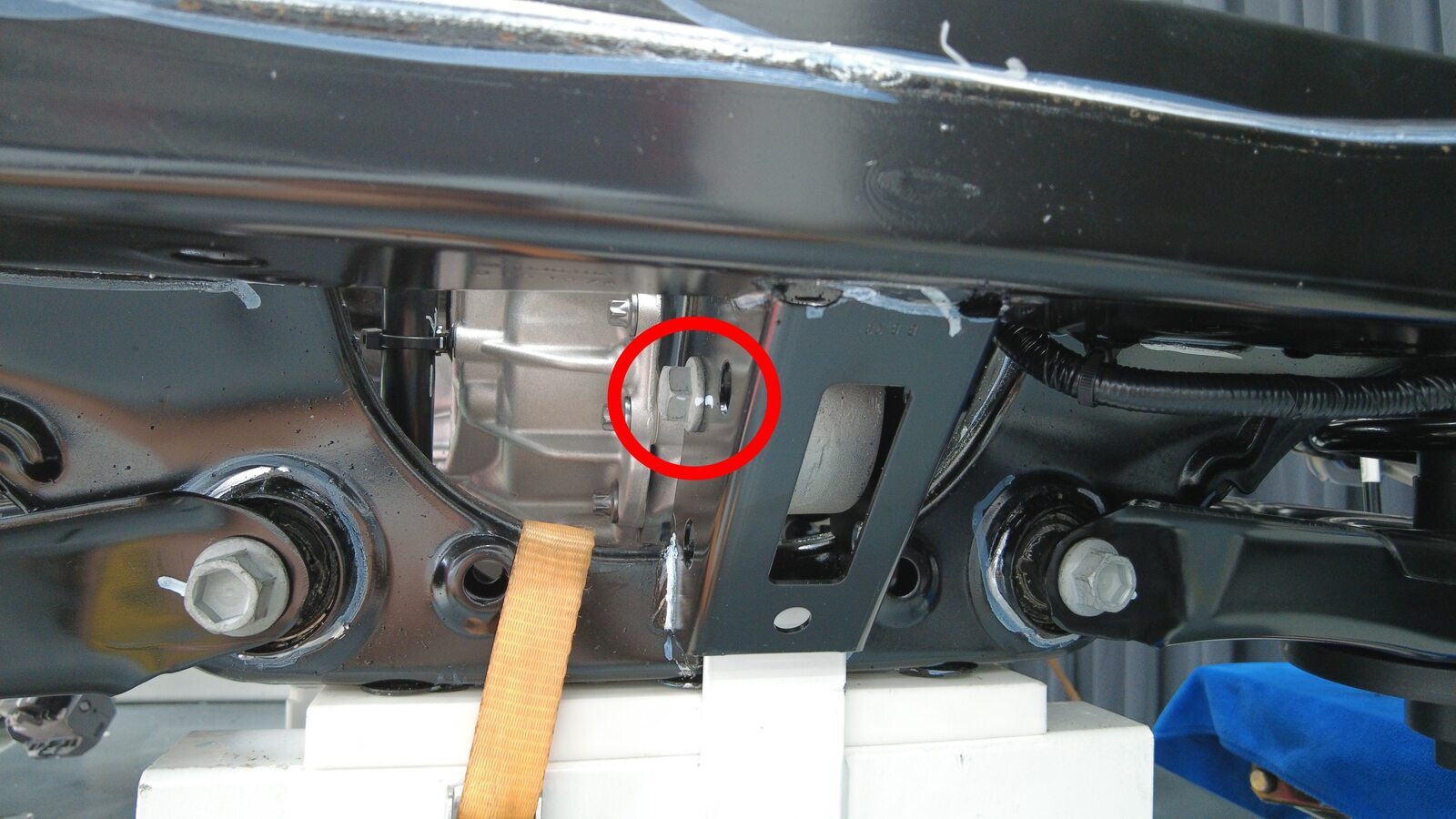

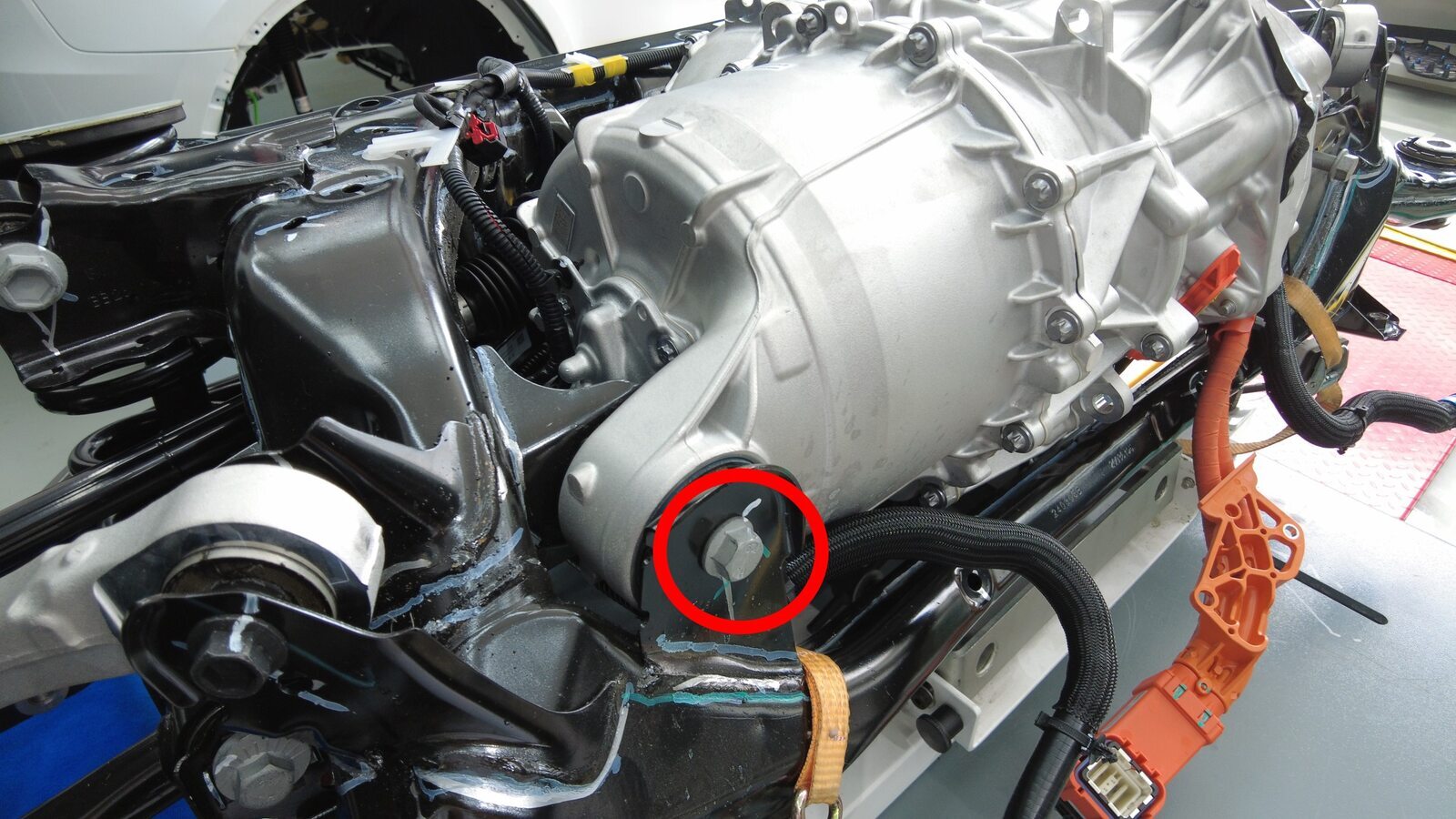

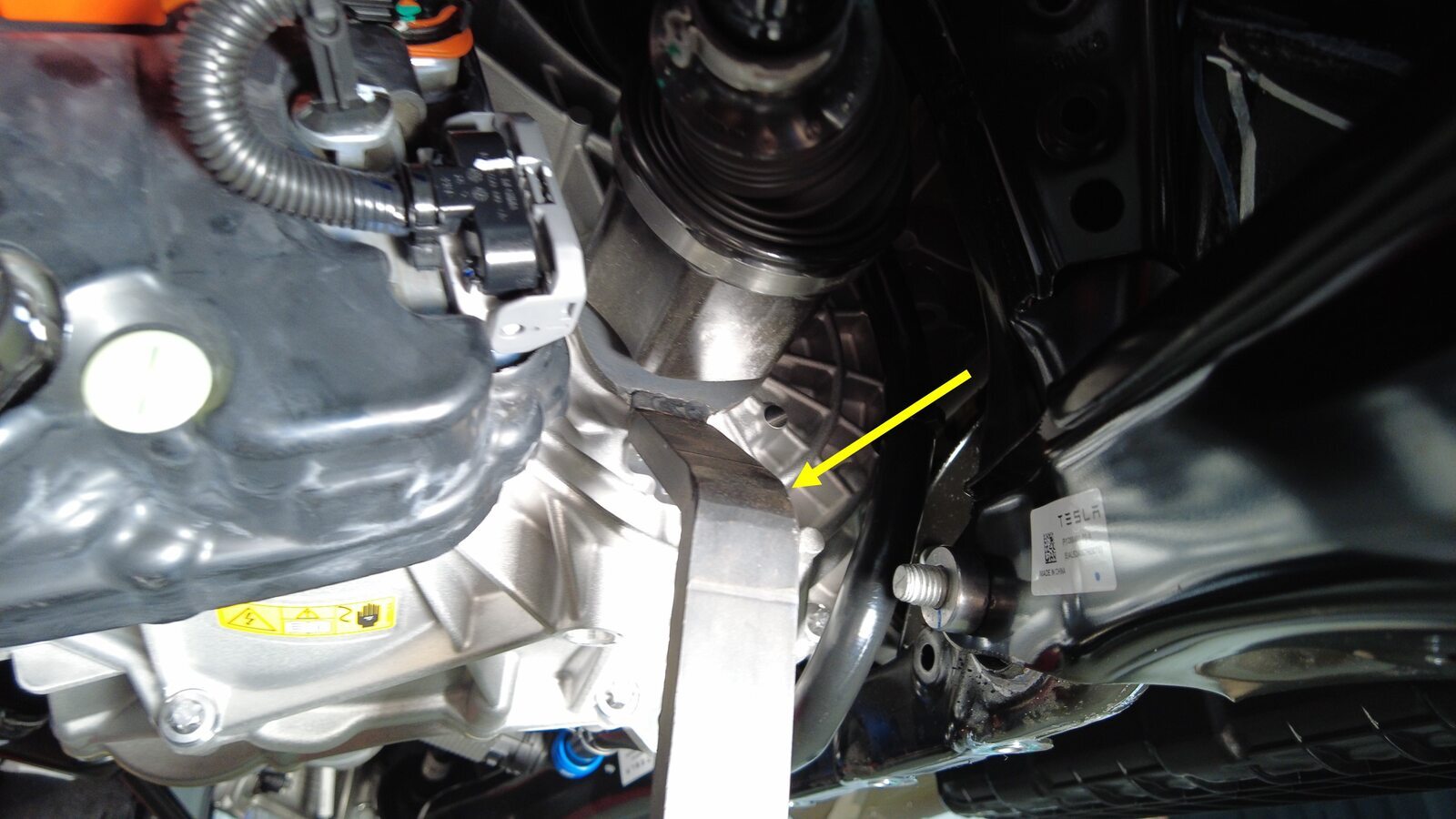

拆下将驱动电机左侧、右侧以及后部固定到副车架的螺栓（3 个）。
-

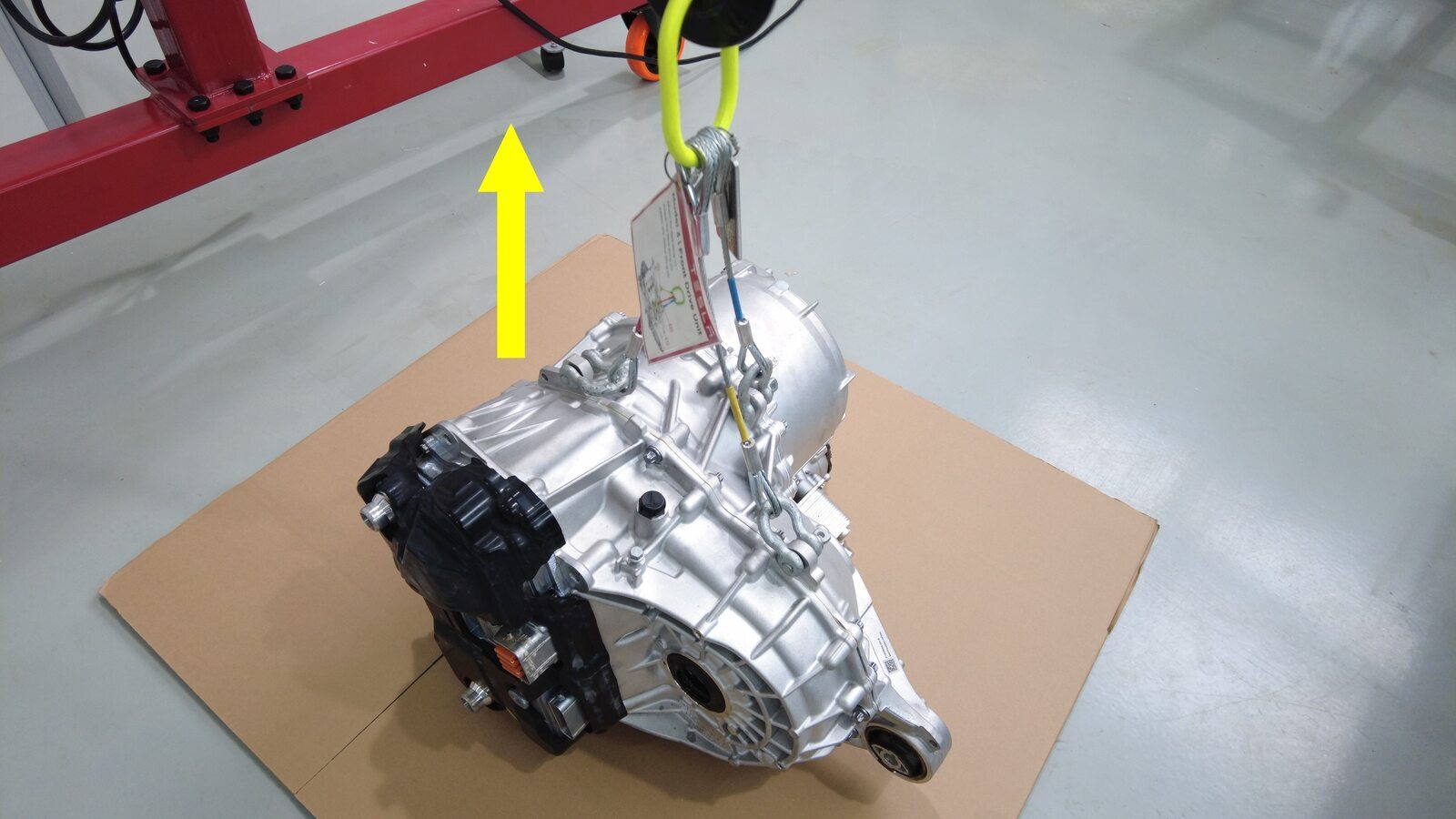

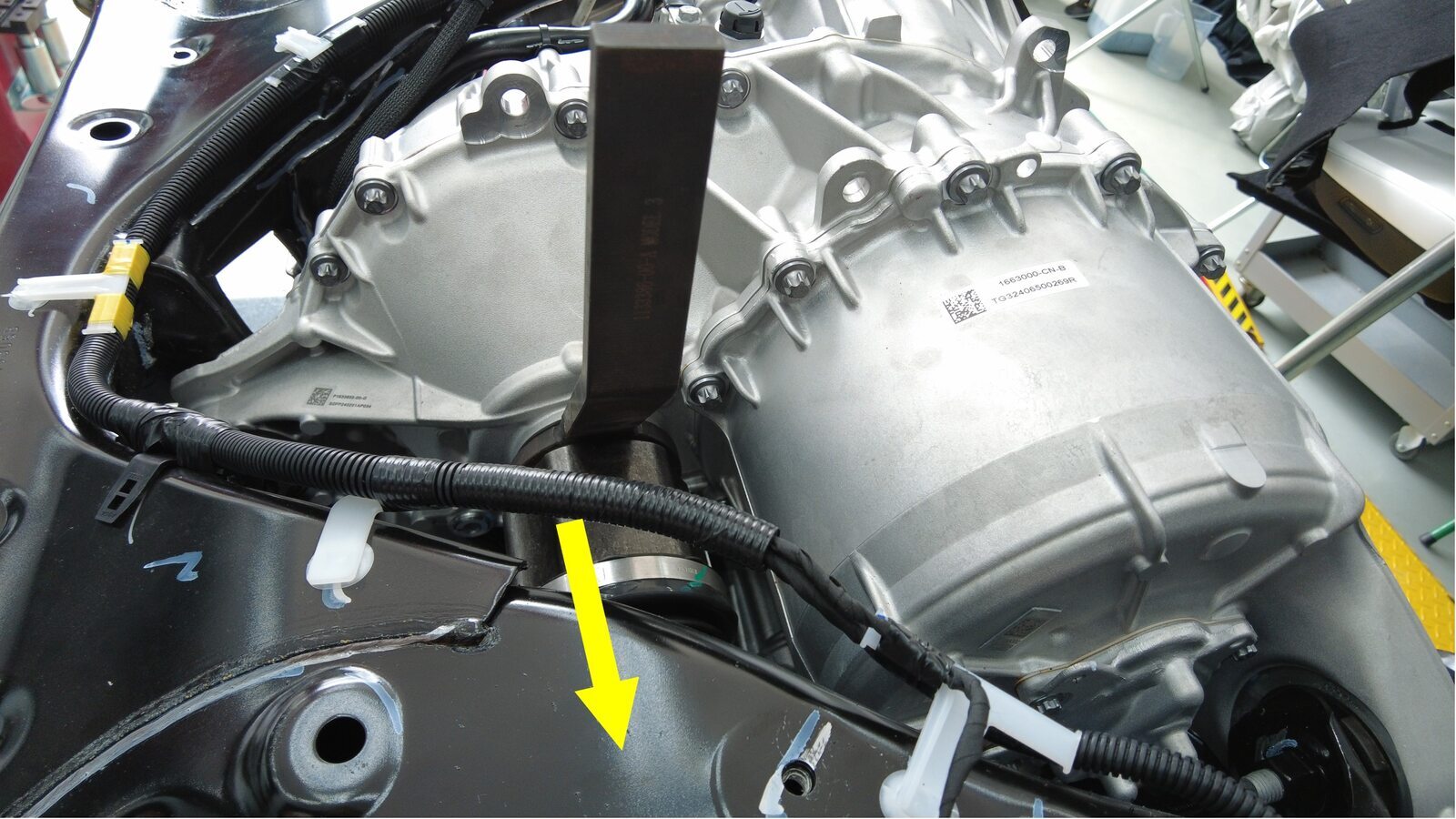

将后驱动电机向上抬离后副车架。
注建议寻求他人协助；注意请勿损坏邻近部件。
-
将空的驱动电机板条箱放置在后驱动电机下方，确保安全降下。
注如果没有可用的板条箱，可使用托盘。
-

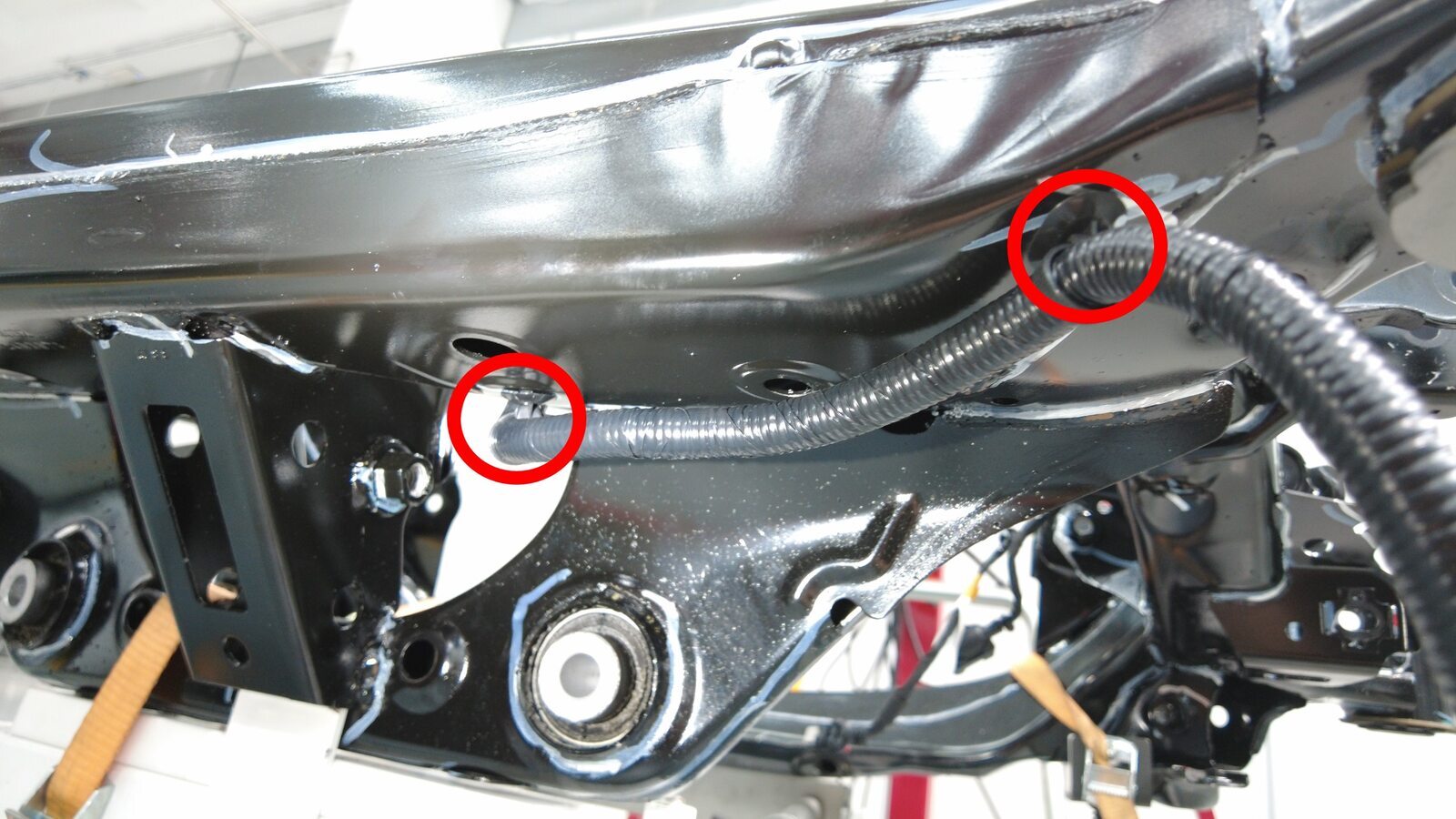

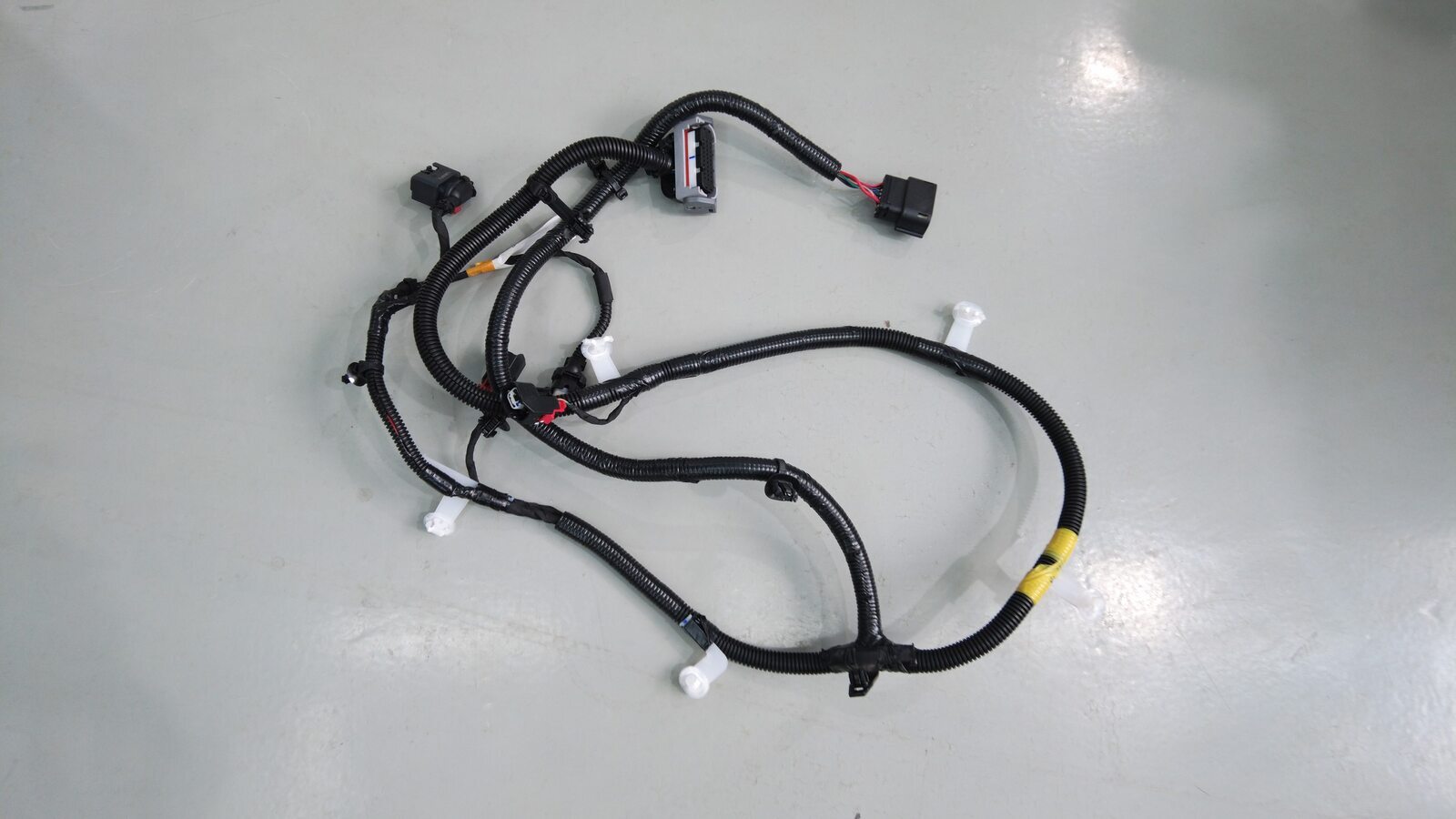

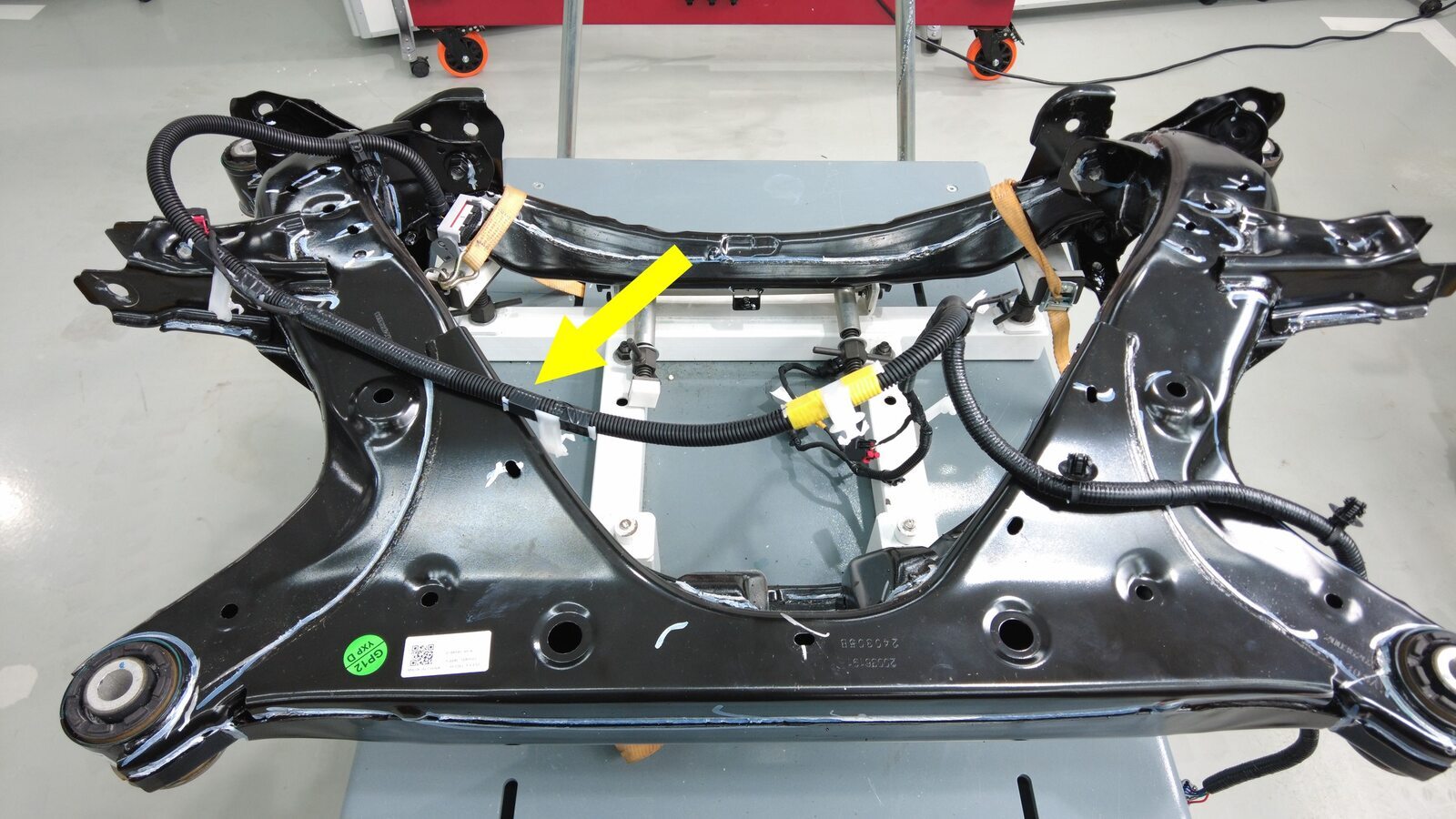

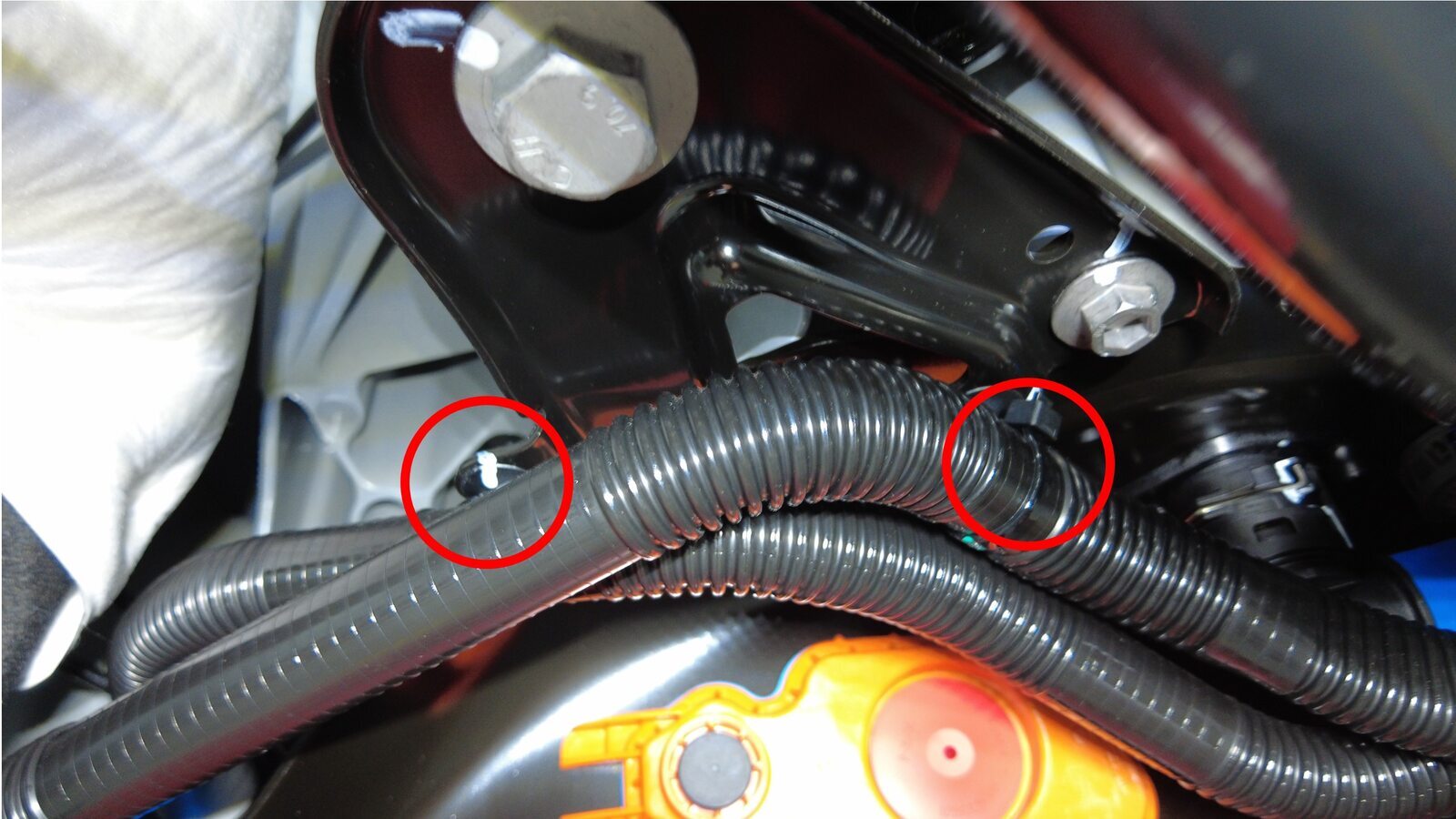

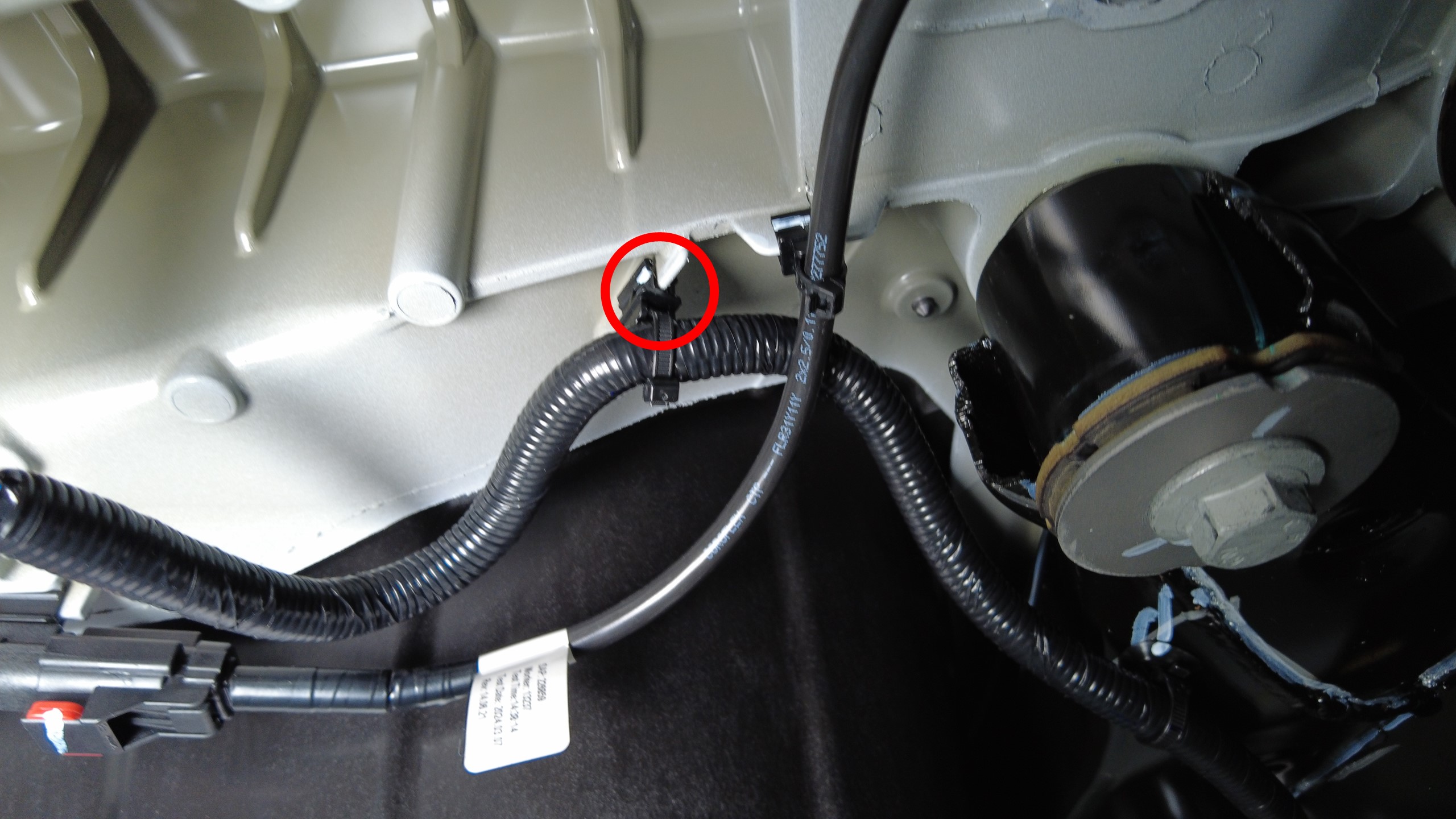

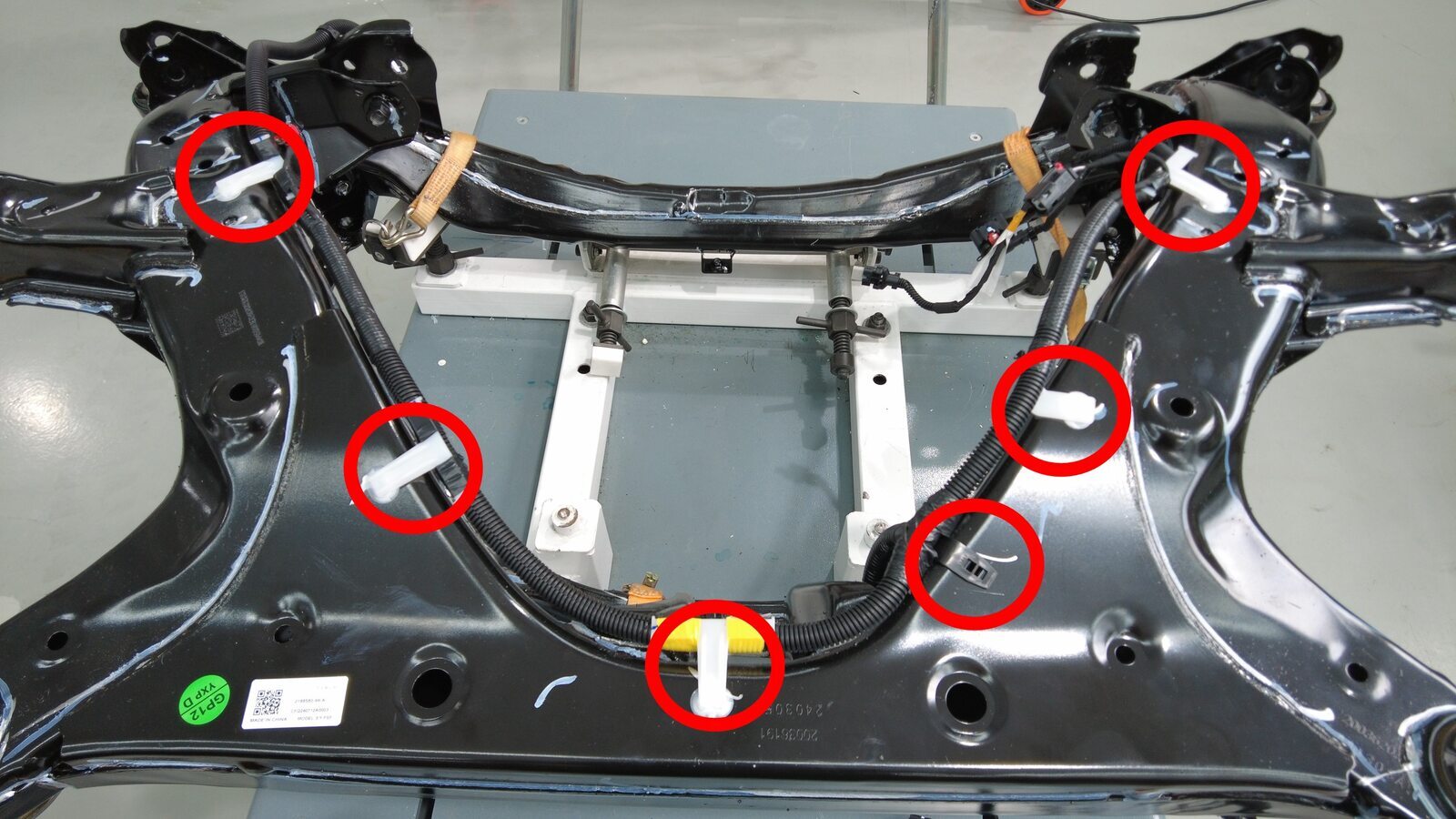

松开将副车架线束固定到后副车架顶部的夹子（8 个），然后将线束从副车架上拆下。
-

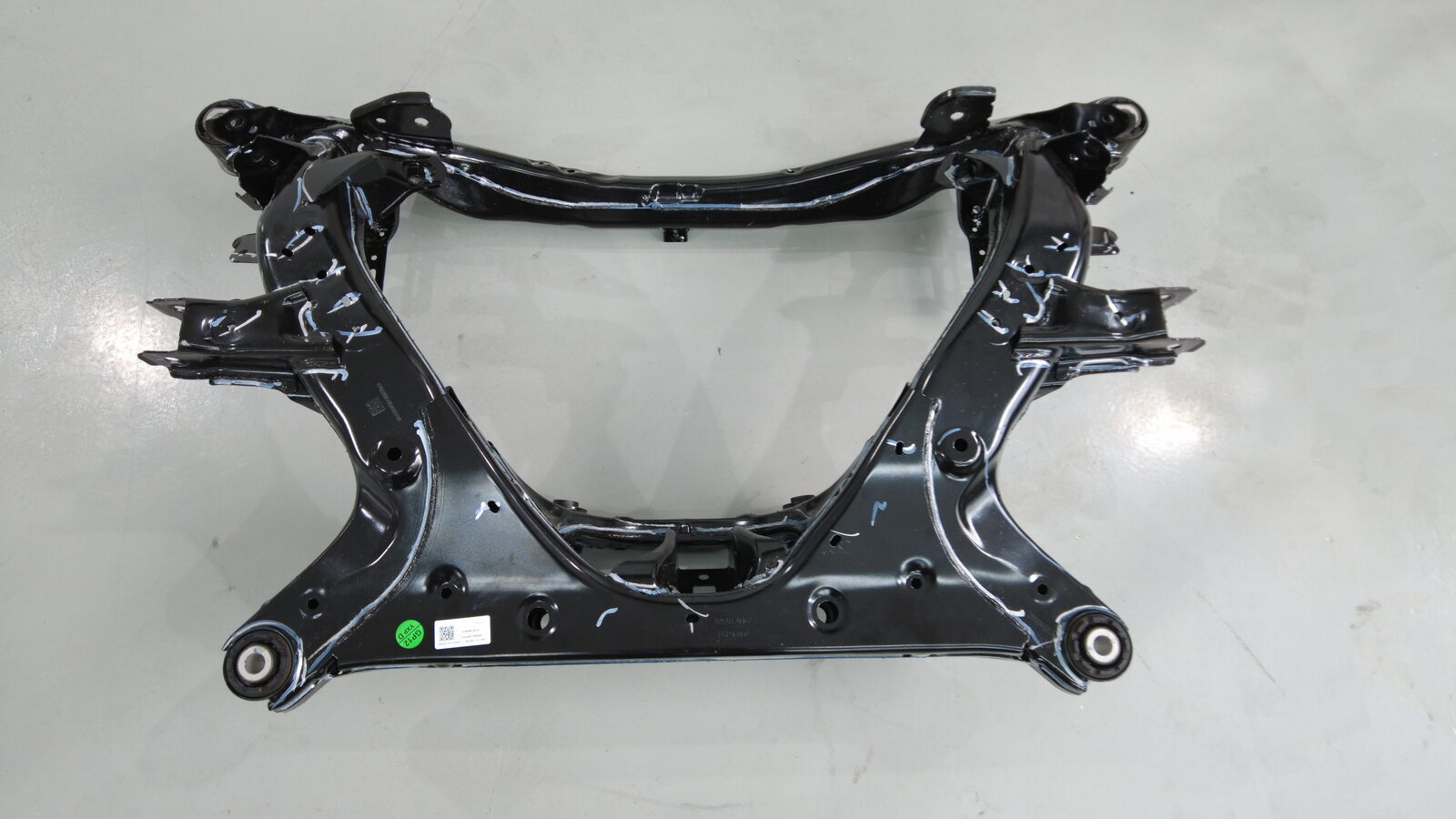

松开用于固定后副车架的系带（3 个），将后副车架从举升工具上拆下。
注建议寻求他人协助，确保副车架不会掉落。
更换
-
将后副车架安装到举升工具上，然后用系带（3 个）紧固。
注建议寻求他人协助，确保副车架不会掉落。
-
将后副车架线束布设到后副车架上，然后安装将线束固定到副车架顶部的夹子（8 个）。
-

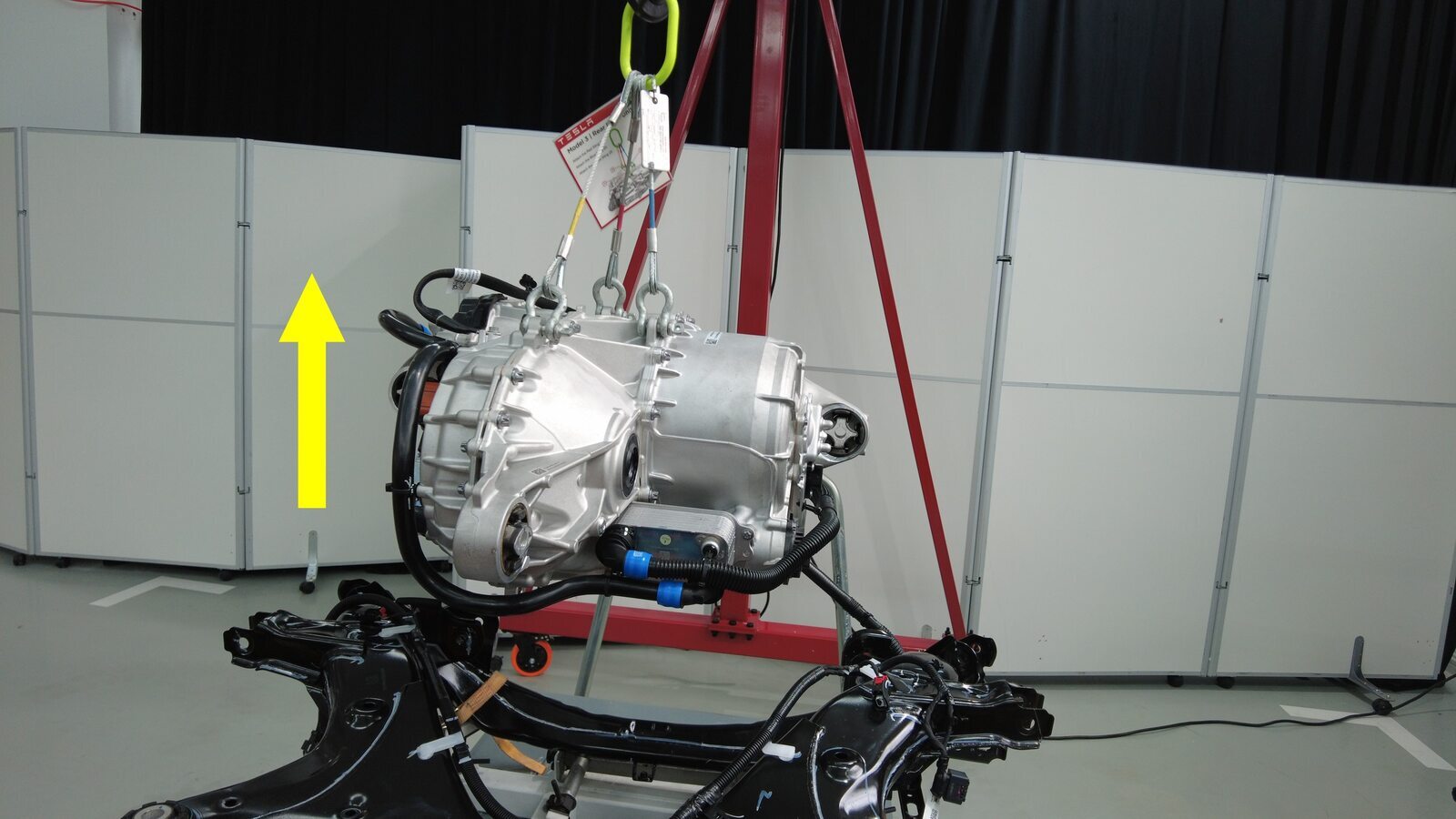

升起后驱动电机，同时将其置于副车架上方。
注建议寻求他人协助。
-

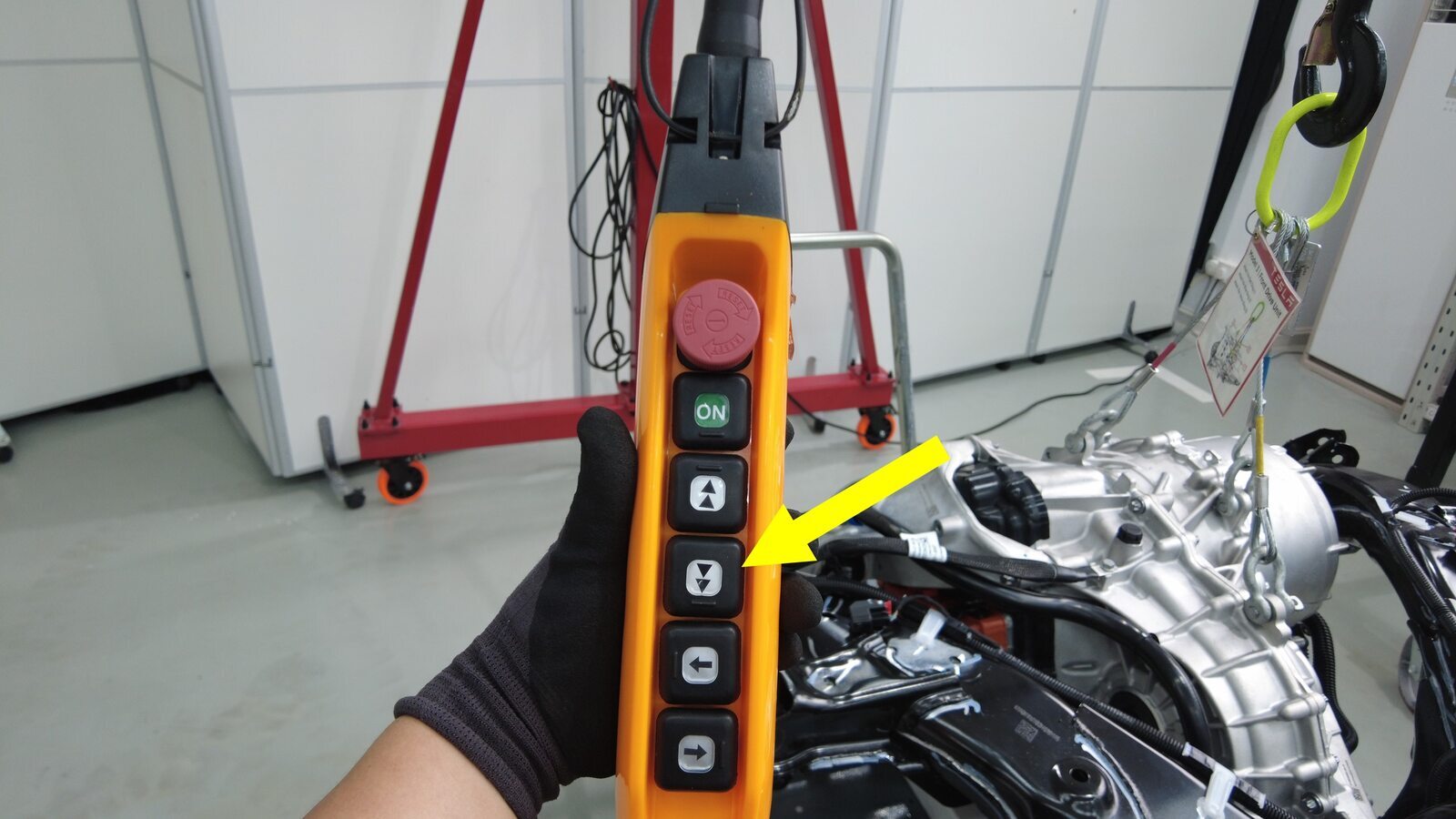

降下吊索，将后驱动电机安装到后副车架上。
注建议寻求他人协助；注意请勿损坏邻近部件。
-
预装将驱动电机后部、左侧和右侧固定到副车架的螺栓（3 个）。
注将在后续步骤中紧固。
-
降下吊索，释放吊索上的张力。
-
紧固将驱动电机后部、左侧和右侧固定到副车架的螺栓（3 个）。
-
松开钩环（3 个），将驱动电机吊索工具从后驱动电机上松开。
-
将后副车架和驱动电机总成从起重机架下方移走。
-

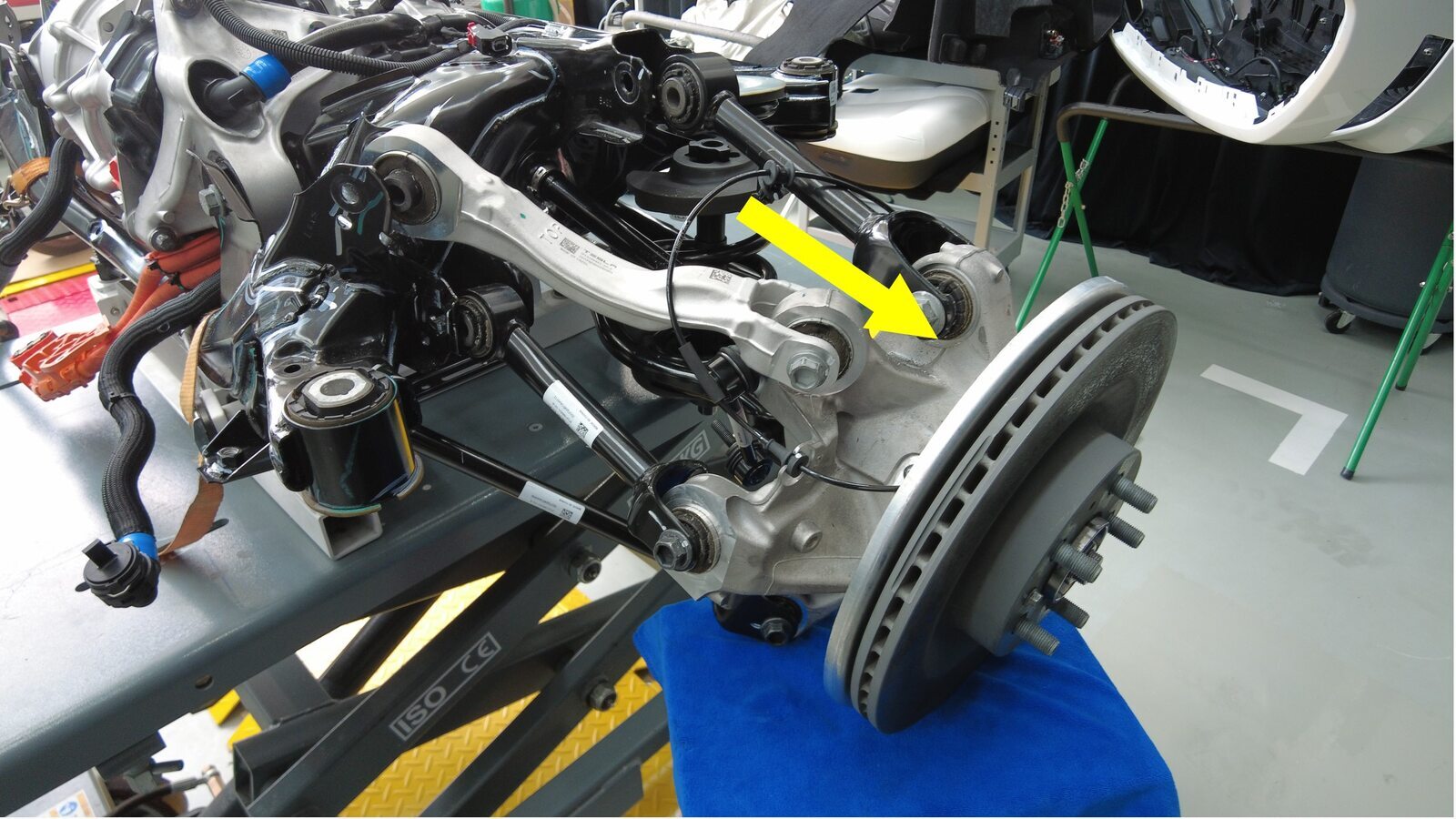

将支撑台架放置在左后下尾连杆下方，然后将左后悬架总成安装到后副车架上。
注建议寻求他人协助，确保后悬架系统不会掉落。
-
将左后半轴安装到后驱动电机。

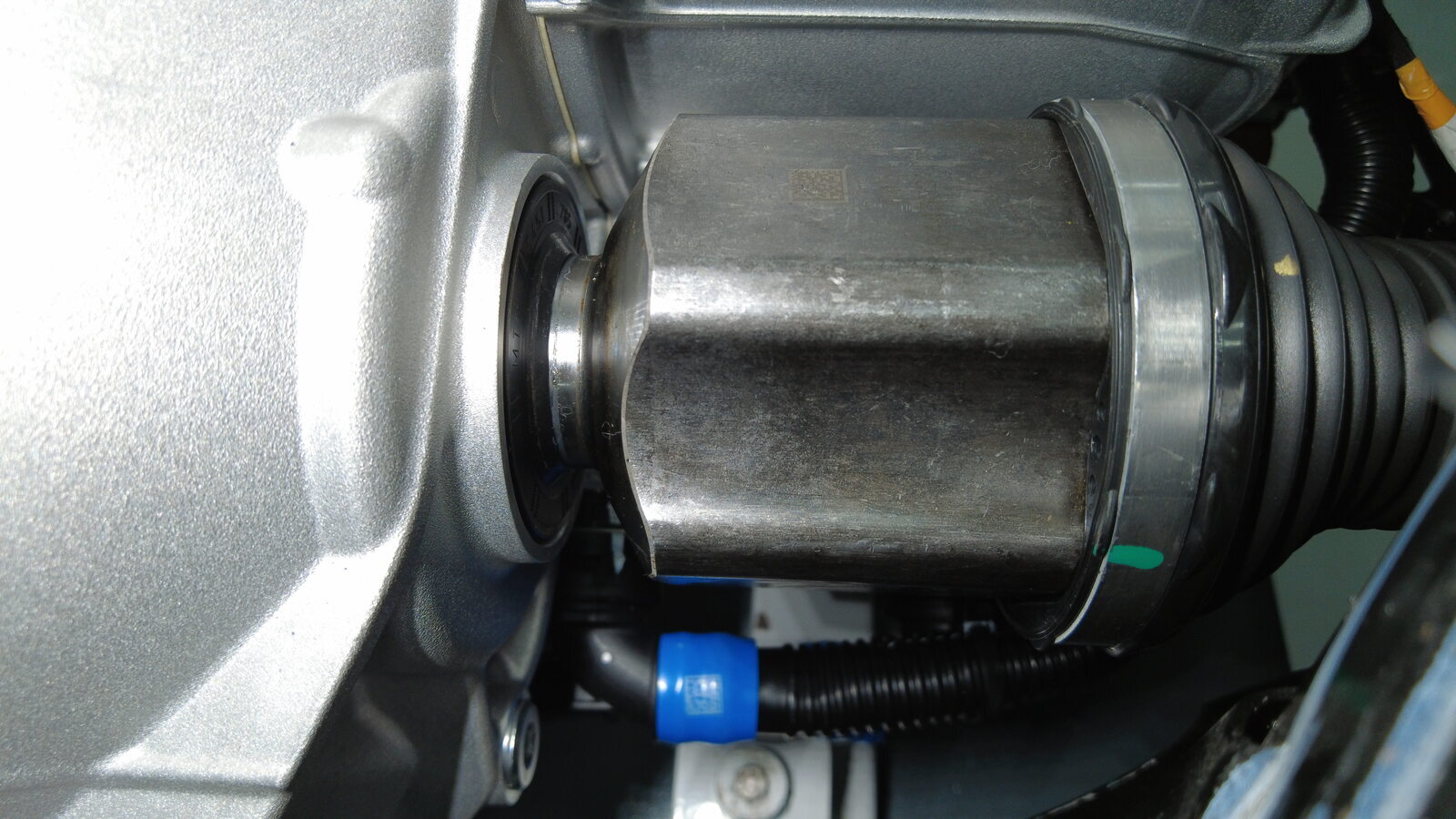

- 将左后半轴小心推入后驱动电机，直至轴端头与小齿轮轴接触并发出清晰的锁止声。
- 半轴卡环锁定到位时，可以感觉到轻微拉力，然后拉动半轴内盖，确认卡环锁定到位。
注建议寻求他人协助。安装过程中注意请勿损坏轴封。 -
将左后轮毂转速传感器线束固定夹安装到副车架上。
-
连接左后轮毂转速传感器连接器。
注卡入锁片。用手固定住副车架线束上的连接器的端部。
-
将左后轮毂转速传感器线束连接器卡子安装到后副车架上。
-
预装将左后上尾连杆固定到后副车架的螺栓和螺母。
注将在后续步骤中紧固。确保锁片方向垂直于地面。
-
预装将左后上前连杆固定到副车架的螺栓和螺母。
注将在后续步骤中紧固。确保 "TOP" 标记朝上。
-
预装将左后下尾连杆固定到副车架的螺栓。
注将在后续步骤中紧固。
-
预装将左后止推杆固定到副车架的螺栓、垫片和螺母，将垫片调整到此前标记好的位置。
注建议寻求他人协助。将在后续步骤中紧固。
-
预装将左后下前连杆固定到副车架的螺栓。
注将在后续步骤中紧固
- 拆下 LH 后悬架下方的支架。
-
将支撑台架放置在右后下尾连杆下方，然后将右后悬架总成安装到后副车架上。
注建议寻求他人协助，确保后悬架系统不会掉落。
-
将右后半轴安装到后驱动电机中。
- 将右后半轴小心推入后驱动电机，直至轴端头与小齿轮轴接触并发出清晰的锁止声。
- 半轴卡环锁定到位时，可以感觉到轻微拉力，然后拉动半轴内盖，确认卡环锁定到位。
注建议寻求他人协助。安装过程中注意请勿损坏轴封。 -
将右后轮毂转速传感器线束固定夹安装到副车架上。
-
将右后轮毂转速传感器线束连接器卡子安装到后副车架上。
-
连接右后轮毂转速传感器连接器。
注卡入锁片。用手固定住副车架线束上的连接器的端部。
-
预装将右后上尾连杆固定到后副车架的螺栓和螺母。
注将在后续步骤中紧固。确保锁片方向垂直于地面。
-
预装将右后上前连杆固定到副车架的螺栓和螺母。
注将在后续步骤中紧固。确保 "TOP" 标记朝上。
-
预装将右后下尾连杆固定到副车架的螺栓。
注将在后续步骤中紧固。
-
预装将右后止推杆固定到副车架的螺栓、垫片和螺母，将垫片调整到此前标记好的位置。
注建议寻求他人协助。将在后续步骤中紧固。
-
预装将右后下前连杆固定到副车架的螺栓。
注将在后续步骤中紧固
-
紧固将后驱动电机接地带线缆固定到副车架的夹子。
-
连接机油泵连接器。
-
紧固卡子（2 个），将解析器连接器连接到后驱动电机上。
-
紧固后驱动电机逻辑连接器卡子。
-
连接后驱动电机逻辑连接器。
注确认无冷却液渗入连接器。
-
将供气装置连接到副车架举升工具。
-
将后副车架和驱动电机总成举升到正确位置。
注举升后副车架和驱动电机总成时注意请勿损坏部件。建议寻求他人协助。
-

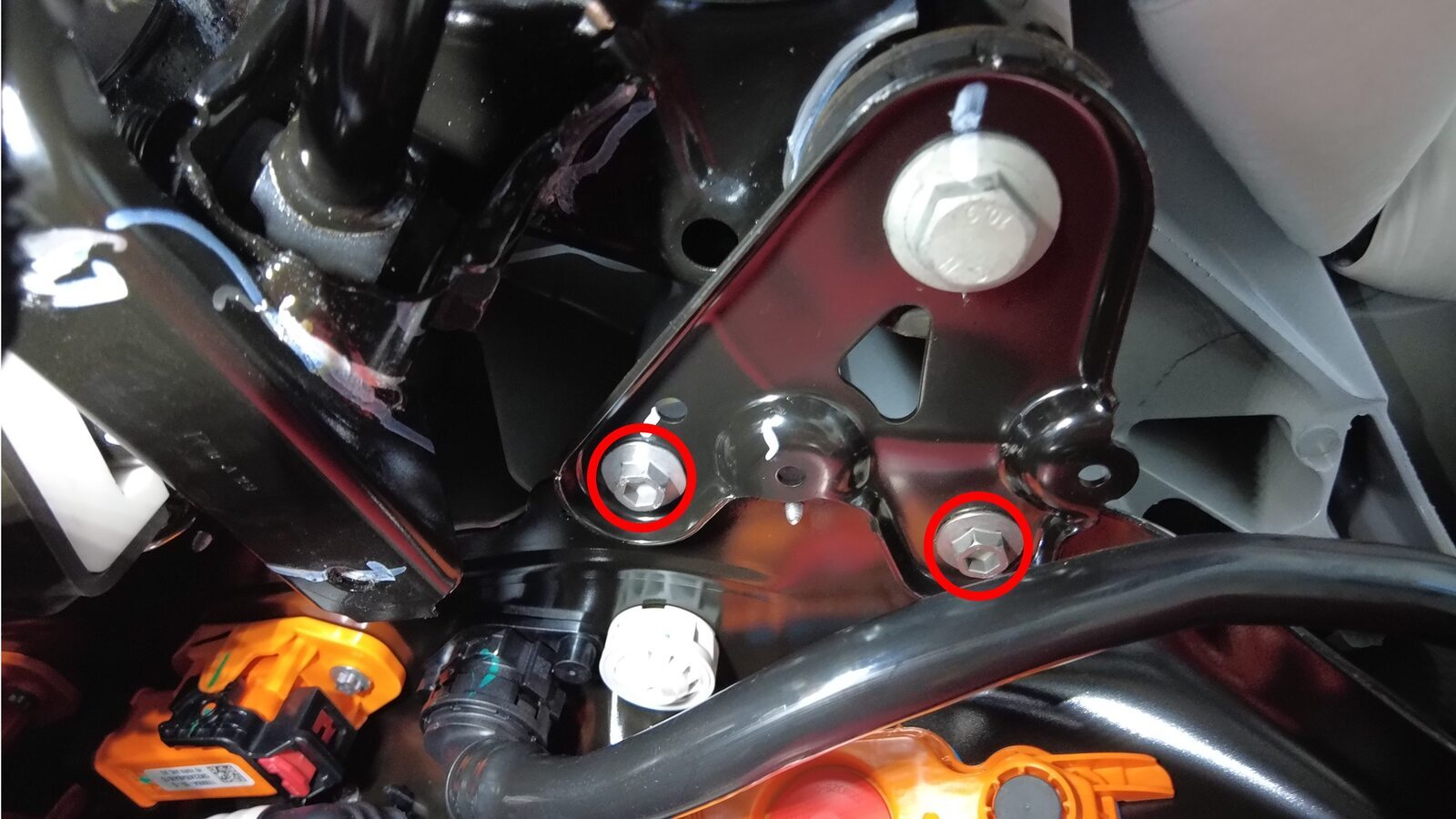

预装将后副车架支架固定到后副车架的左后和右后螺栓（2 个）。
注将在后续步骤中紧固。
-
预装将左侧剪力板固定到高压电池的螺栓。
注将在后续步骤中紧固。
-
预装将左侧剪力板固定到后副车架的螺栓。
注将在后续步骤中紧固。
-
预装将右侧剪力板固定到高压电池的螺栓。
注将在后续步骤中紧固。
-

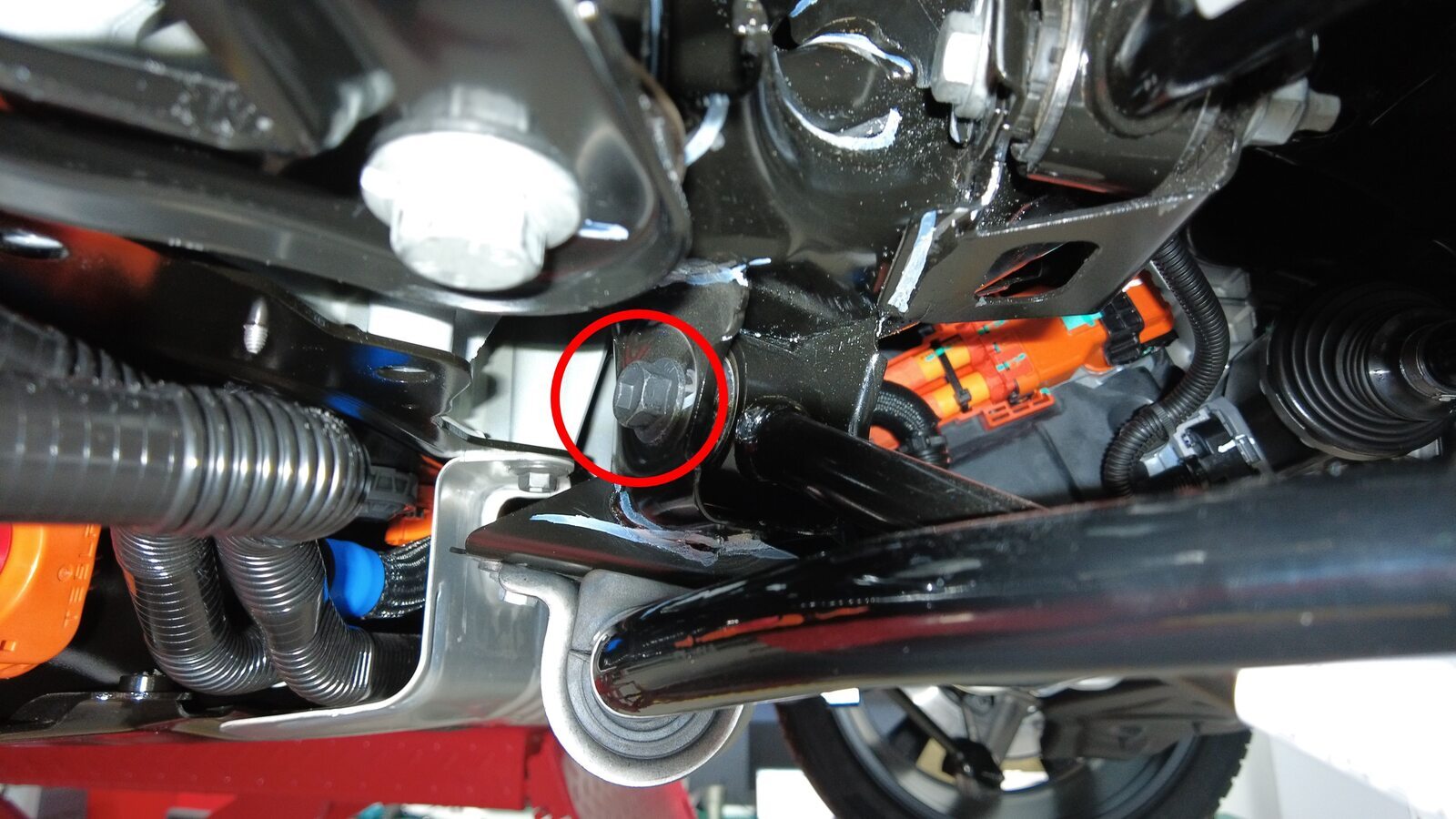

预装将右侧剪力板固定到后副车架的螺栓。
注将在后续步骤中紧固。
-
根据此前所作标记对齐副车架和车身，使副车架尽可能恢复至原始位置。
- 紧固将后副车架支架固定到后副车架的左后和右后螺栓（2 个），然后紧固并标记各螺栓。
-
紧固将左侧剪力板固定到高压电池的螺栓。
-
紧固将冷却液软管固定到左侧剪力板的卡子（2 个）。
-
紧固将右侧剪力板固定到后副车架的螺栓。
-
紧固将右侧剪力板固定到高压电池的螺栓（2 个）。
-
松开副车架上的系带（3 个），然后将副车架举升工具从车辆上降下。
-
断开供气装置与副车架举升工具的连接。
-
从车辆下方移走副车架举升工具。
-
佩戴高压绝缘手套和皮质外手套。
-
松开锁片并向上旋转释放杆，将后驱动电机高压线缆从高压电池上断开。
注
- 请勿强行提起释放杆。
- 确保后驱动电机接头上的对齐锁片未损坏。
-
安装将后驱动电机高压线缆支架固定到高压电池的螺母。
-
脱下皮革手套和高压绝缘手套。
-
将后驱动电机高压线缆连接到高压电池。
注1 个连接器；确保在固定连接器前，连接器锁与连接器呈 90 度角；一只手支撑连接器，另一只手锁定锁片。安装后，确认闩锁未损坏且完全固定在锁止位置
-
安装将后驱动电机高压线缆支架固定到高压电池的螺母。
注1 个螺母，10 毫米，10 Nm
-
将冷却液排放装置放在高压电池 RH 后侧下方
-
安装将冷却液软管固定到右侧剪力板的卡子
注1 个树形头卡子
-
取下软管塞，然后将冷却液出口软管连接到后回流软管
注执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
-
紧固将右后轮毂内衬固定到门槛板的推拉式卡子
注2 个卡子
-
在车辆后部下方放置冷却液排放容器
-
取下塞子，然后将后驱动电机变流器入口软管连接到高压电池后部
注执行推拉推测试，确保软管完全就位。请勿晃动软管连接点。
-
将冷却液排放容器从车辆下方移走
- 安装高压电池外壳后滑板。请参阅 滑板 - 后 ((拆卸和更换))。
- 安装左后和右后制动钳。请参阅 制动卡钳 - 后 - 左 ((拆卸和更换))。
- 安装用于固定后平衡杆的螺栓。请参阅 后平衡杆 ((拆卸和更换))。
- 安装后饰板。请参阅 后饰板与下护盖总成 ((拆卸和安装))。
- 将两个前排座椅移回原位。
- 踩住制动踏板，在触摸屏上点击Transport Mode，以禁用电子驻车制动 (EPB) 维护模式。
- 退出“维护模式”。请参阅 维护模式。
- 通过内部开关关闭后备箱。
- 升起所有车窗并关闭所有车门。
- 将举升臂从车辆下方移走。
- 请参阅“定位要求”表，以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
