线束 - 轮速传感器 - 后 - 左（Model Y L） ((拆卸和更换))

校正代码 33100400102 FRT 0.30 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

拆下 LH 后车轮。请参阅轮毂总成（拆卸和安装）。

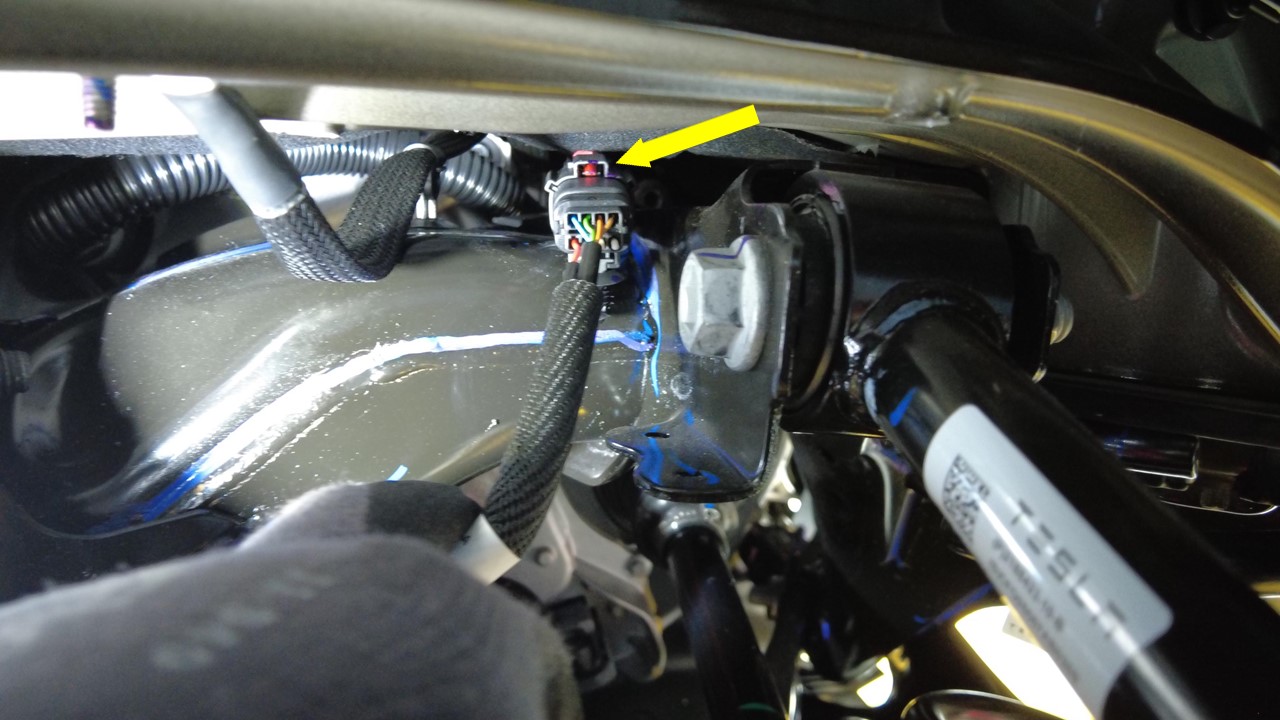

将左后轮毂转速传感器线束连接器卡子从后副车架上拆下。

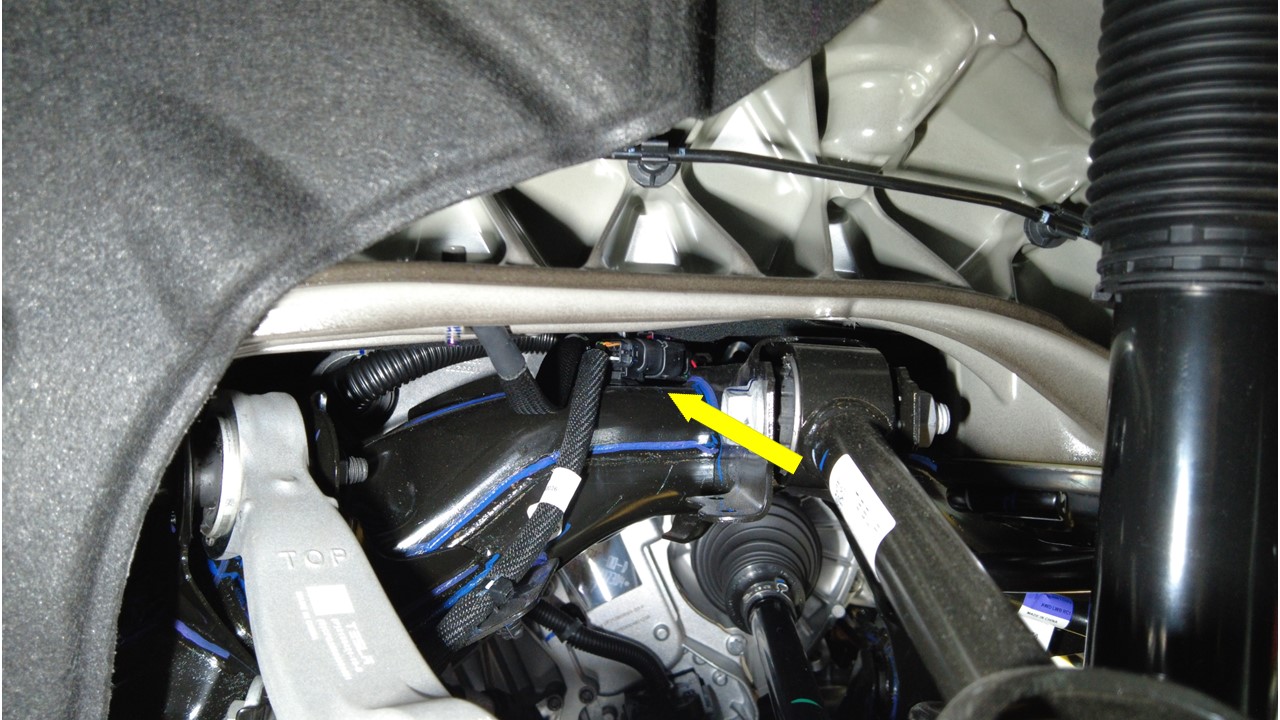

将左后轮毂转速传感器线束连接器卡子从副车架线束上断开。

注
使用卡子撬具解锁红色锁片，以断开连接器。

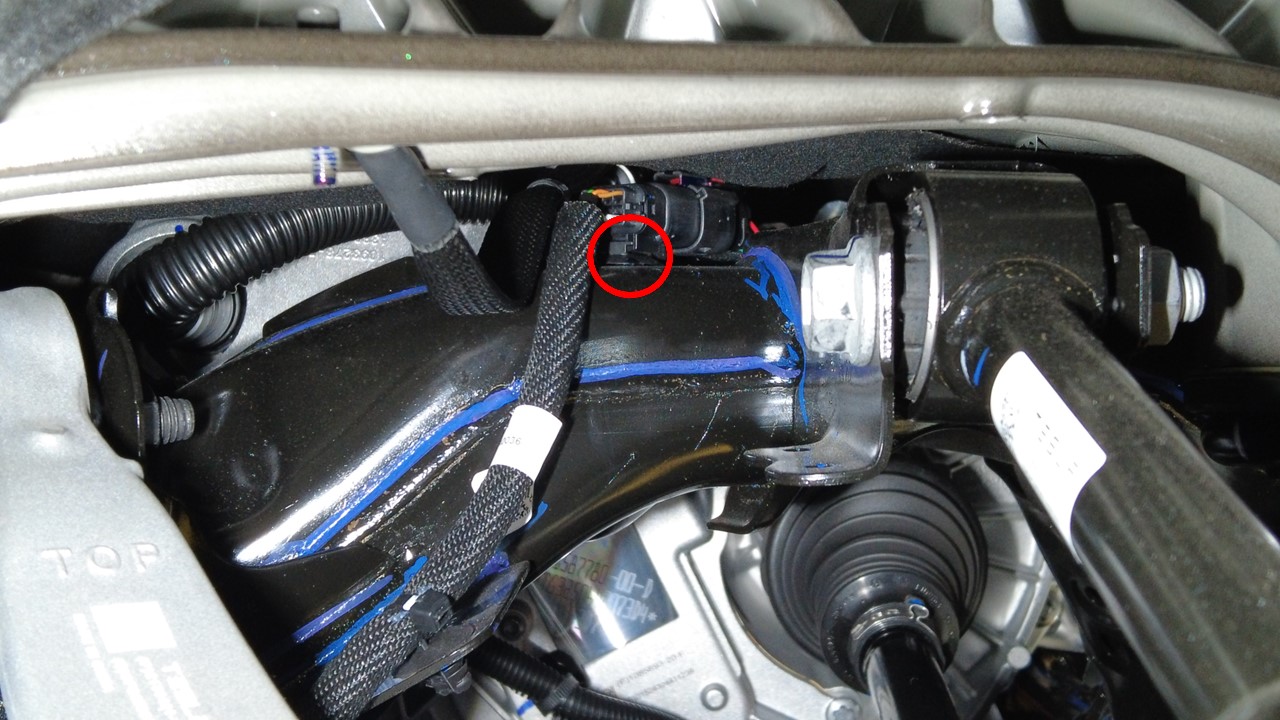

将左后轮毂转速传感器线束固定夹从副车架上拆下。

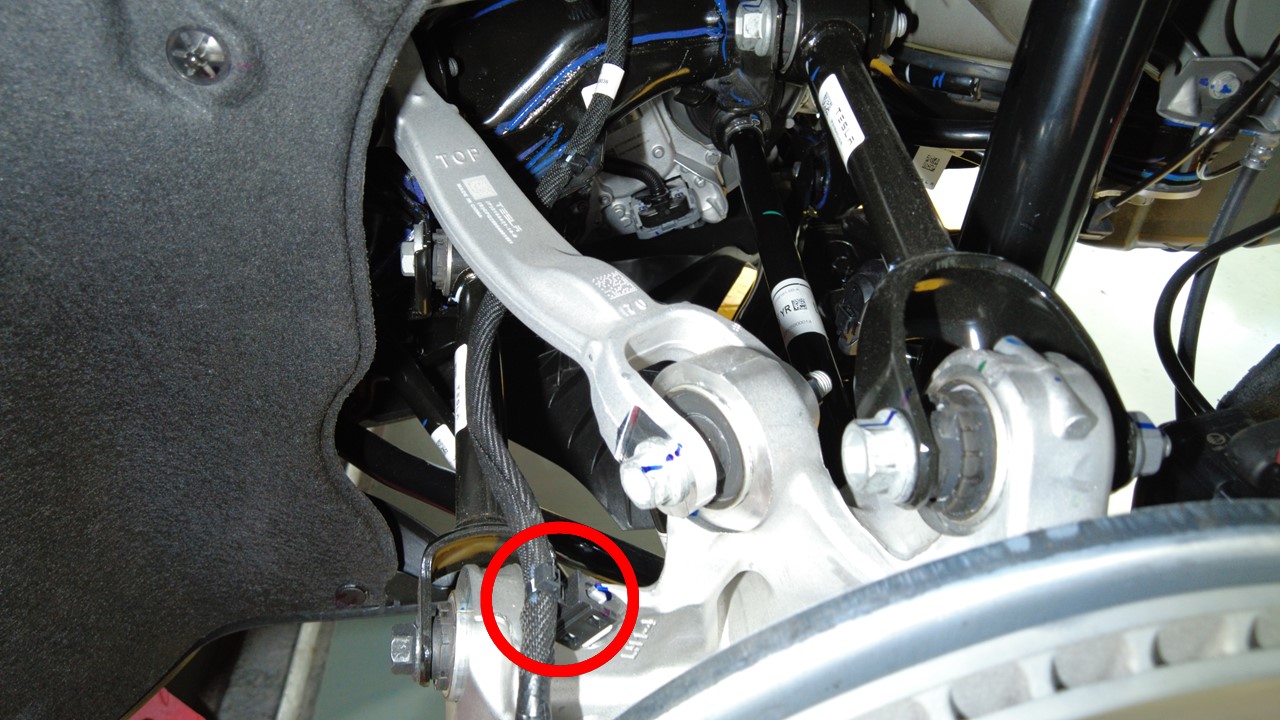

拆下将左后轮毂转速传感器线束固定到转向节的卡子。

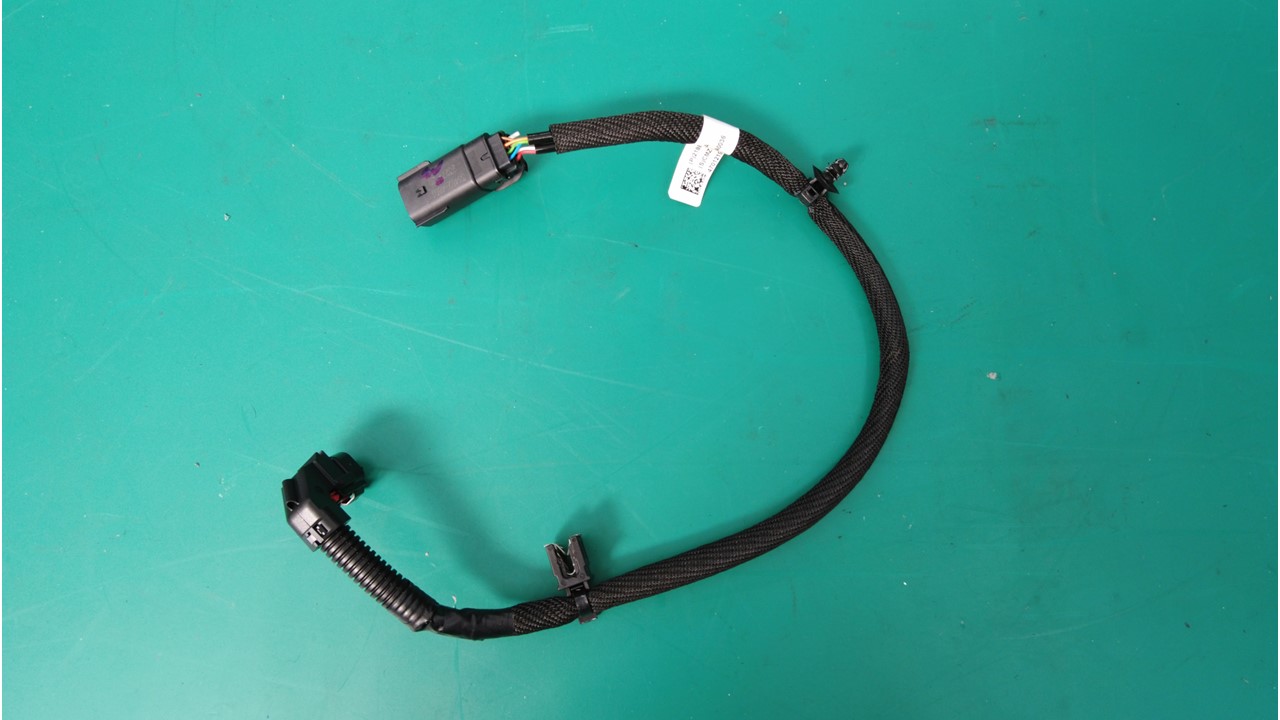

断开左后轮毂转速传感器和加速度计 2 连接器，然后拆下轮毂转速传感器线束。

注
向后断开红色锁片，然后向下按压黑色锁片以断开连接器。

安装

连接左后轮毂转速传感器和加速度计 2 连接器，然后接合红色锁片。
安装将左后轮毂转速传感器线束固定到转向节的卡子。

注
如果卡子损坏，请进行更换。
将左后轮毂转速传感器线束固定夹安装到副车架上。

注
如果卡子损坏，请进行更换。
将左后轮毂转速传感器连接器连接到副车架线束上。

注
握住副车架侧的连接器，然后向内推动轮毂转速传感器连接器并接合红色锁片。
将左后轮毂转速传感器线束连接器卡子安装到后副车架上。
安装 LH 后车轮。请参阅轮毂总成（拆卸和安装）。
