绝缘盖 - 下部 - 快充（Model Y L） ((拆卸和更换))

校正代码 16300501902 FRT 2.04 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格：绝缘盖 - 下部 - 快充（Model Y L） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将下部快充绝缘体固定到快充触点开关总成的螺栓（3 个）
5.5 Nm (4.1 lbs-ft)
  • 1/4 英寸钻头 E8 外梅花套筒 - 1115113-00-B
 重复使用

拆卸

  1. 拆下快充接口绝缘体。请参阅 绝缘盖 - 快充通道 - 高压电池仓（Model Y L） ((拆卸和更换))。
  2. 拆下直流链路正极母排。请参阅 母排 - 快充接触器到直流母排 - 正极（Model Y L） ((拆卸和更换))。
  3. 拆下直流链路负极母排。 母排 - 快充接触器到直流母排 - 负极（Model Y L） ((拆卸和更换))

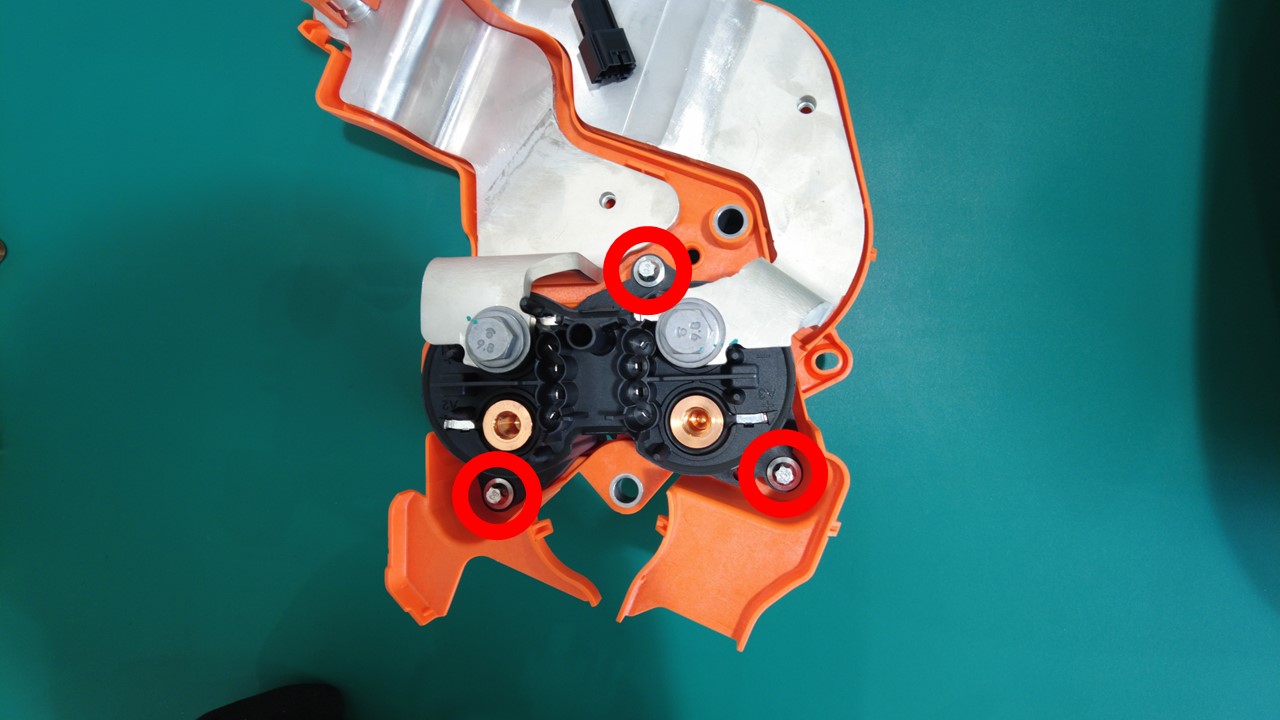

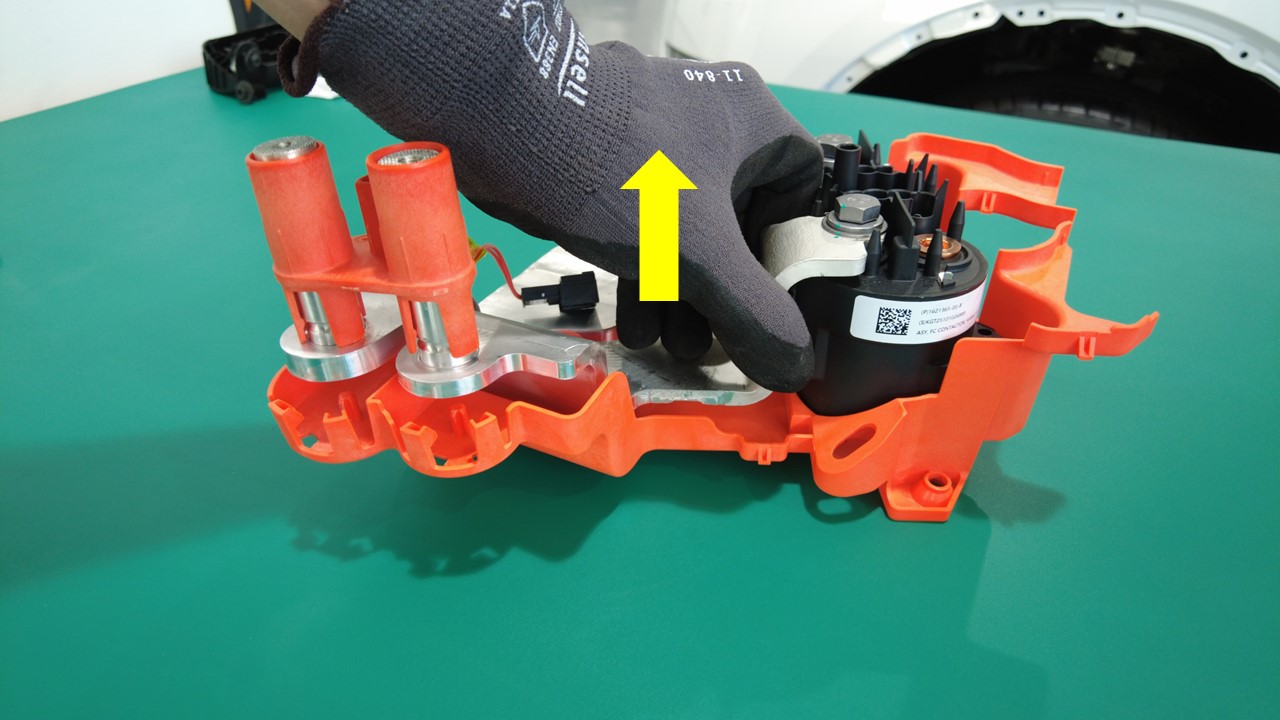

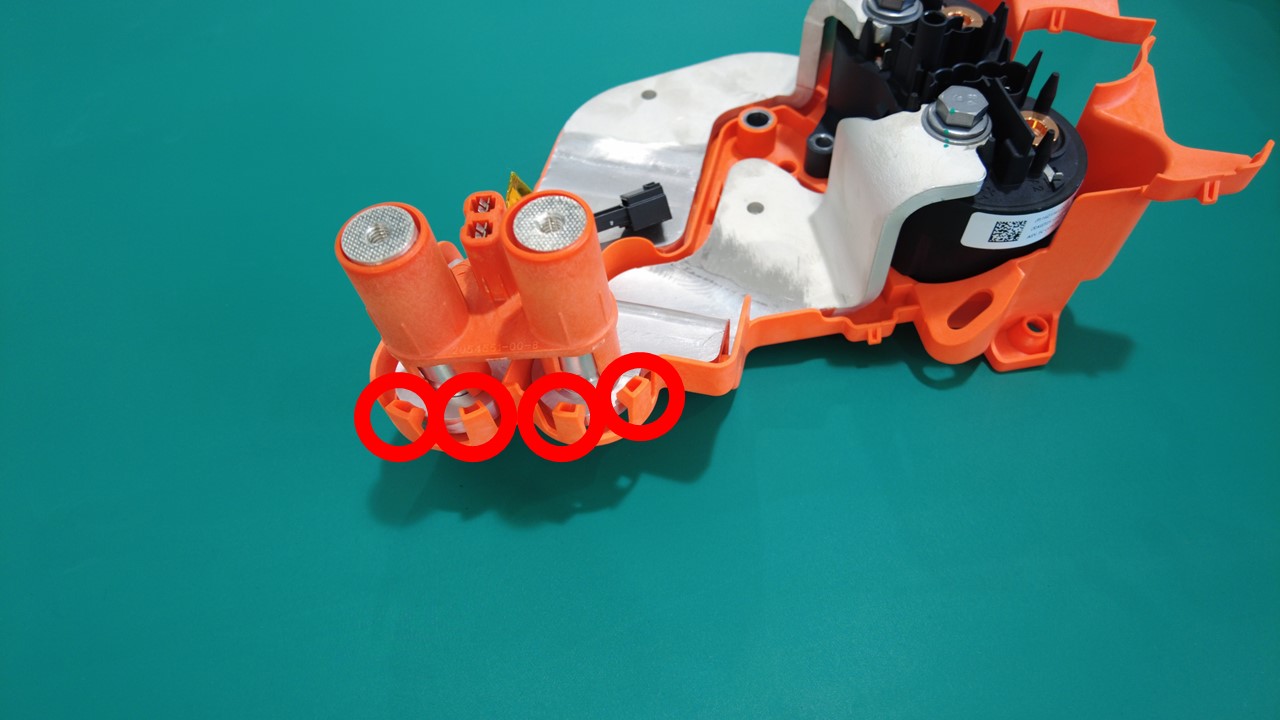

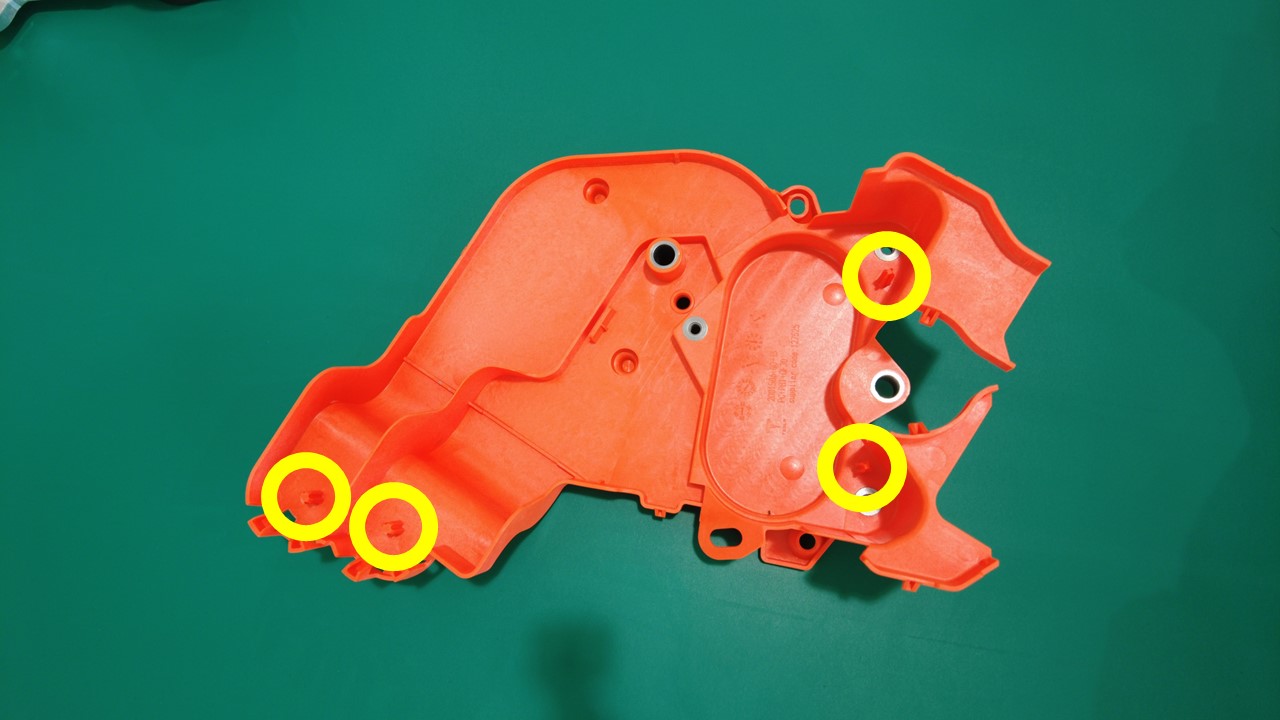

  4. 松开螺栓（3 个）和卡子（4 个），并将快充下部绝缘体从固定销（4 个）上滑离，从而将快充下部绝缘体从快充触点开关总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸钻头 E8 外梅花套筒 - 1115113-00-B

更换

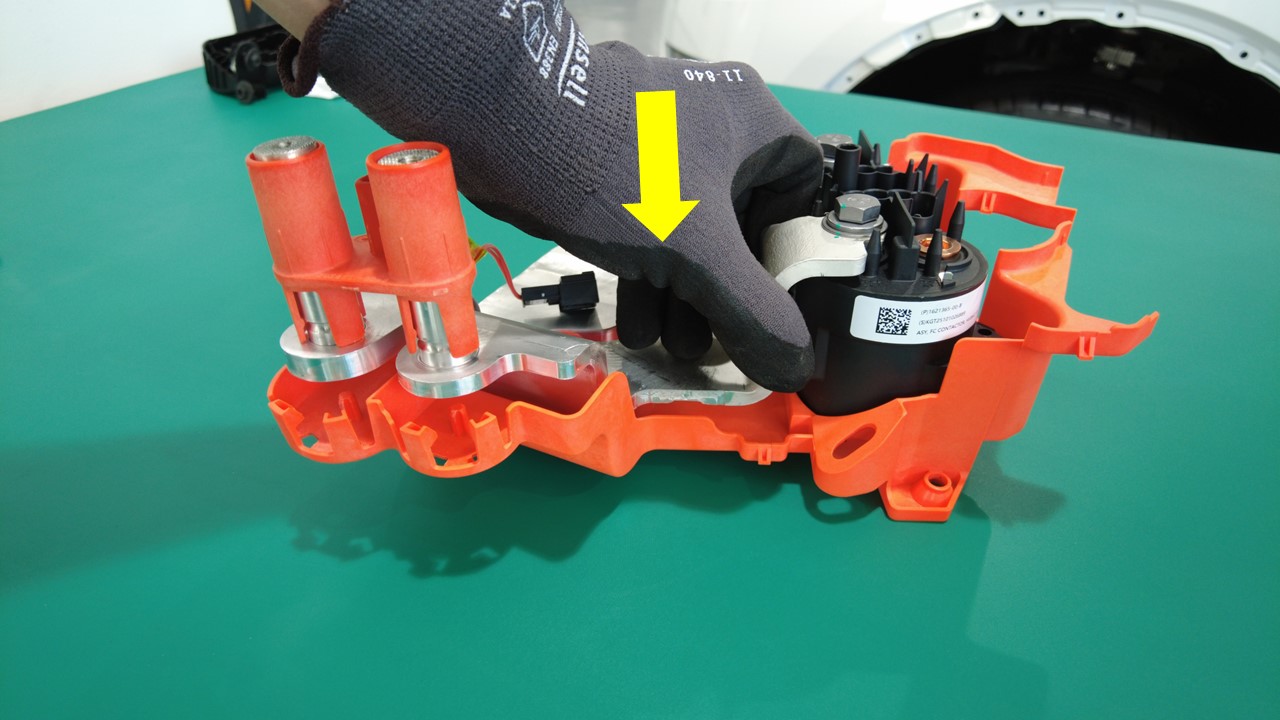

  1. 对齐定位销（4 个）并紧固卡子（4 个），然后安装将快充下部绝缘体固定到快充触点开关总成的螺栓（3 个）。
    5.5 Nm (4.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸钻头 E8 外梅花套筒 - 1115113-00-B
  2. 安装直流链路负极母排。 母排 - 快充接触器到直流母排 - 负极（Model Y L） ((拆卸和更换))
  3. 安装直流链路正极母排。请参阅 母排 - 快充接触器到直流母排 - 正极（Model Y L） ((拆卸和更换))。
  4. 安装快充接口绝缘体。请参阅 绝缘盖 - 快充通道 - 高压电池仓（Model Y L） ((拆卸和更换))。
