挡石板 ((拆卸和更换))

校正代码 18200332 FRT 1.20 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2025-12-29: 发布了新的程序。

拆卸

  1. 将冷却风扇模块总成从车上拆下。请参阅 冷却风扇模块 ((拆卸和更换))。
  2. 将主动进气格栅从冷却风扇模块上拆下。请参阅 主动进气格栅 ((拆卸和安装))。

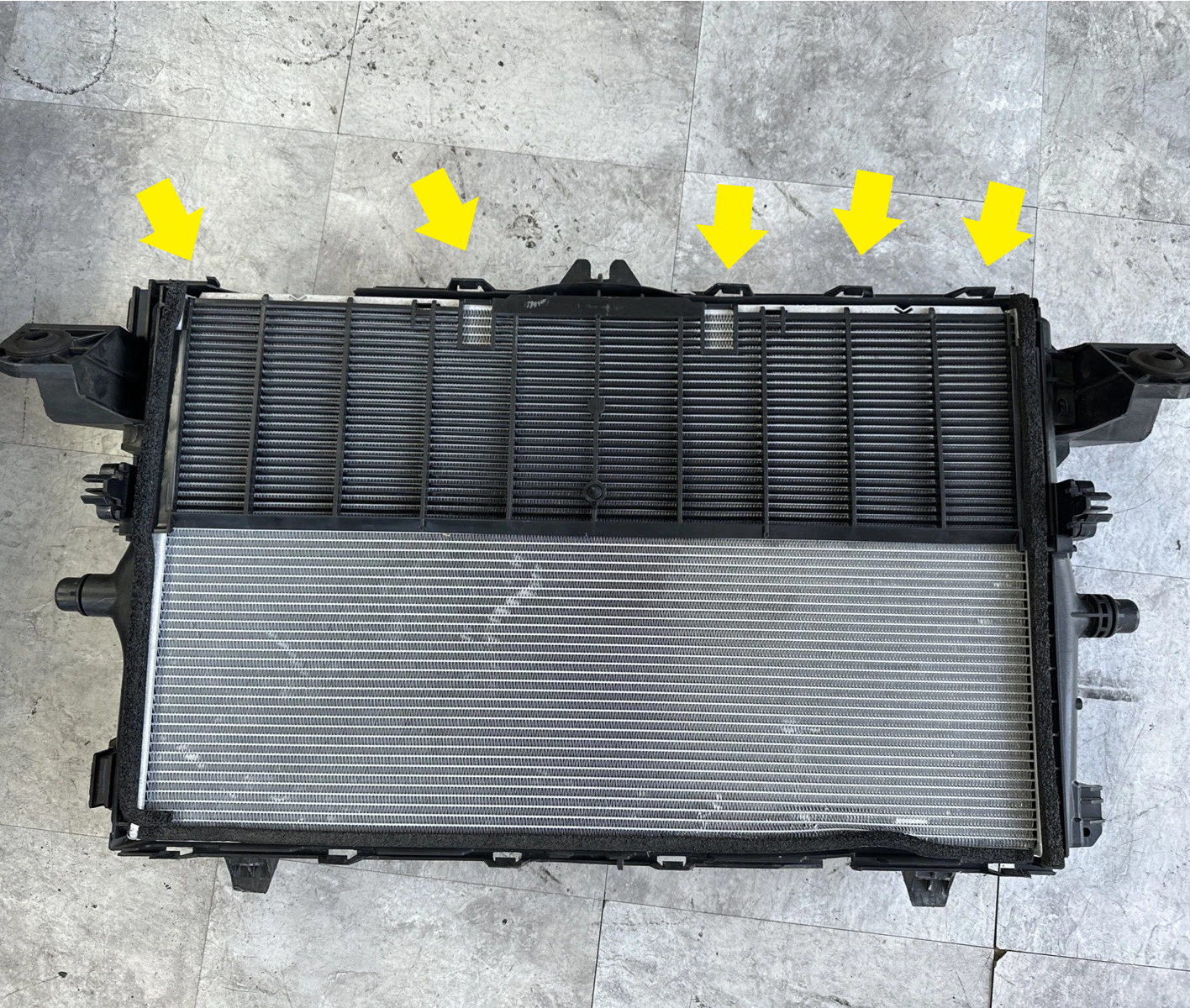

  3. 松开将散热器固定到风扇和护罩总成的锁片，然后将散热器从固定支座中滑出。

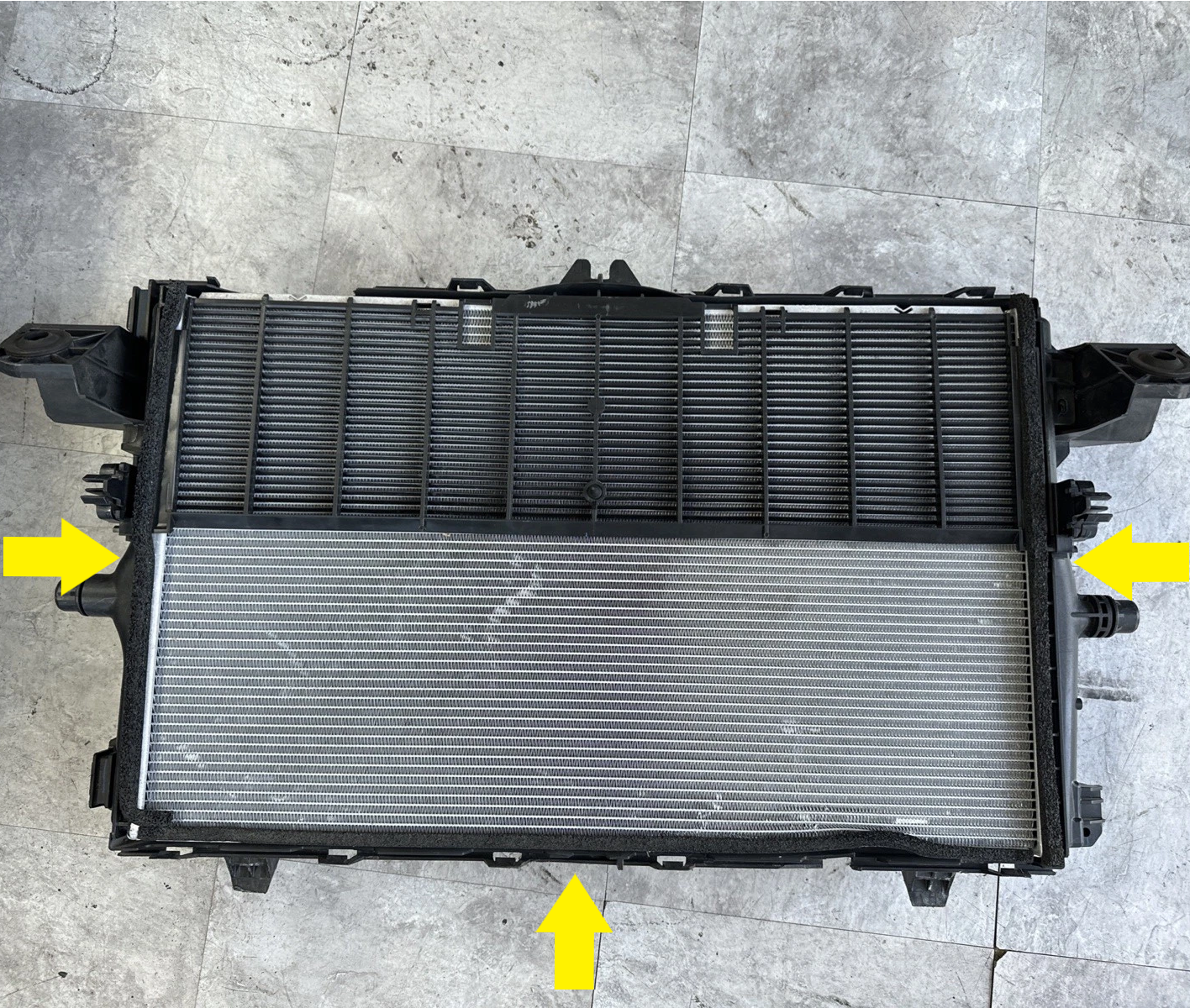

  4. 将隔热泡沫条（3 个）从散热器上拆下。

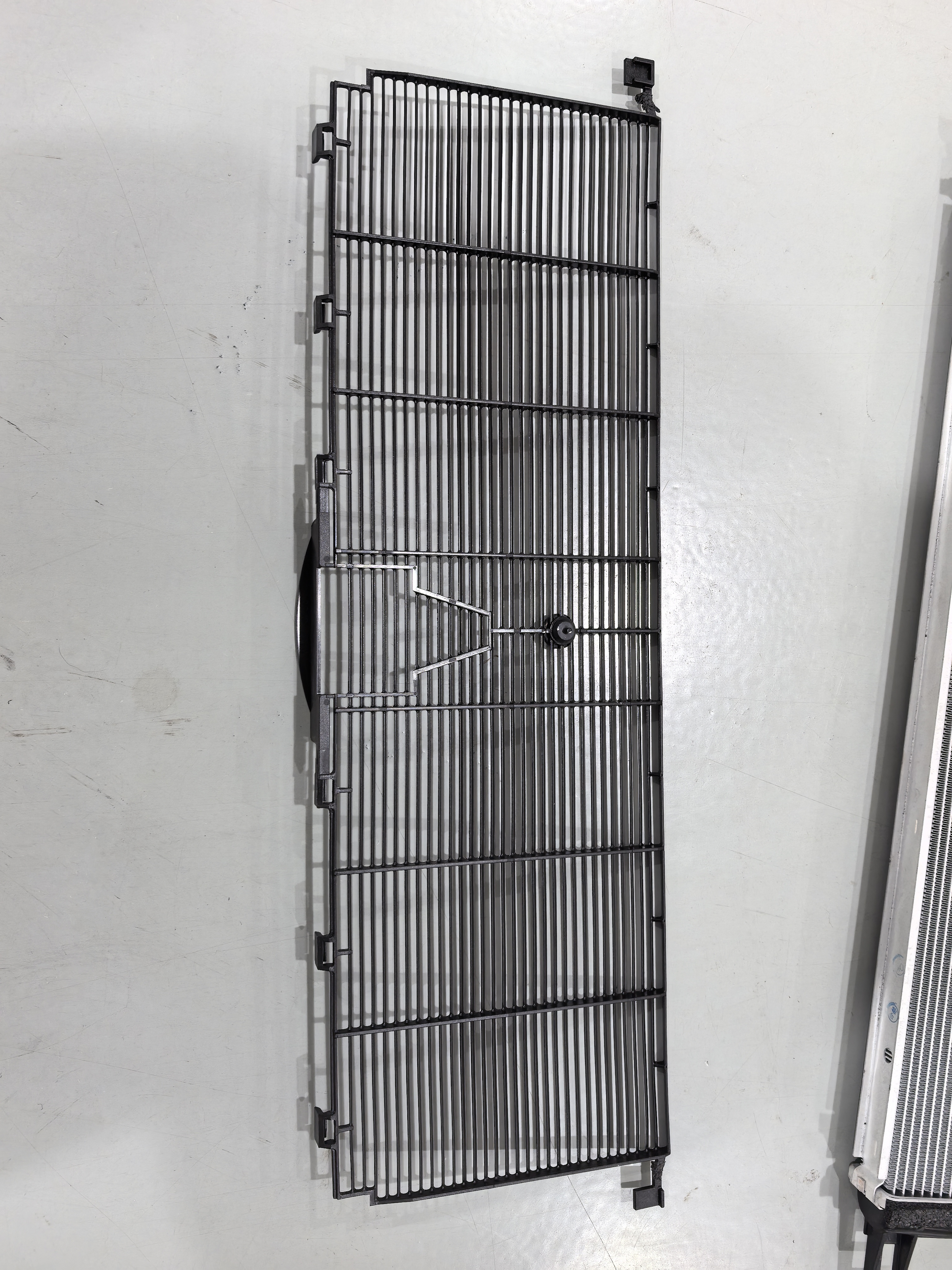

  5. 松开将挡石板固定到散热器的卡子，然后向外滑动挡石板，将其从散热器上拆下。

安装

  1. 将挡石板上的锁片与导件固定销对齐，然后安装将挡石板固定到散热器的卡子。
  2. 将隔热泡沫条（3 个）安装到散热器上。
  3. 将散热器安装到冷却风扇和护罩总成上，然后紧固将散热器固定到风扇和护罩总成的锁片。
  4. 将主动进气格栅安装到冷却风扇模块上。请参阅 主动进气格栅 ((拆卸和安装))。
  5. 将冷却风扇模块总成安装到车辆上。请参阅 冷却风扇模块 ((拆卸和更换))。
