徽标 - 特斯拉(Model Y L) ((拆卸和更换))
校正代码 12050101802 FRT 0.18 注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。 注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意: 请参阅人体工程学注意事项查看安全健康的作业规程。
设备:
- 1453028-00-A 徽标拆卸套件
- 1049517-00-A 5 英寸硅酮叠缝滚压机
- 2249790-00-A Modle Y_L 左后徽标夹具
注

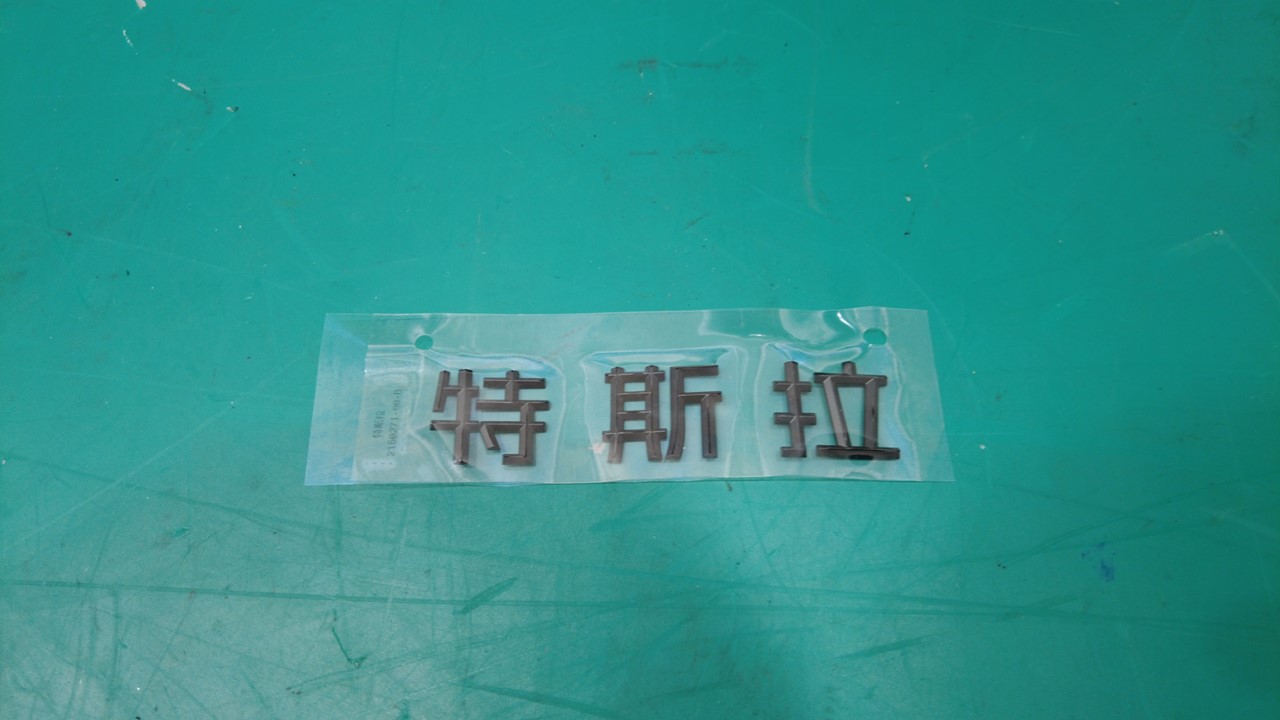

由于存在定位精度要求,徽标不可重复使用。无论出于什么原因拆下徽标,均须换装一个新徽标。
拆卸
- 准备徽标拆卸工具 (1453028-00-A) 和约 24 英寸/60 厘米长的单丝线。
-
在鱼线两端分别打下活结,然后将活结挂在把手中心槽上。
-

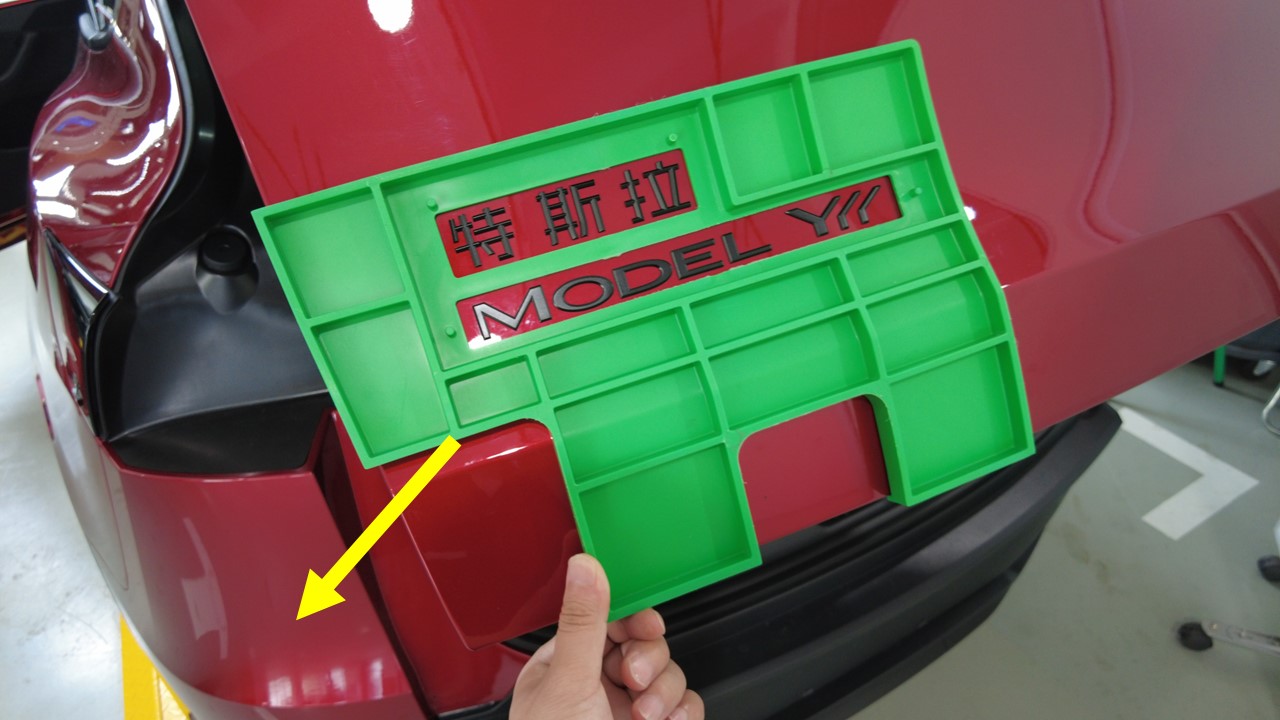

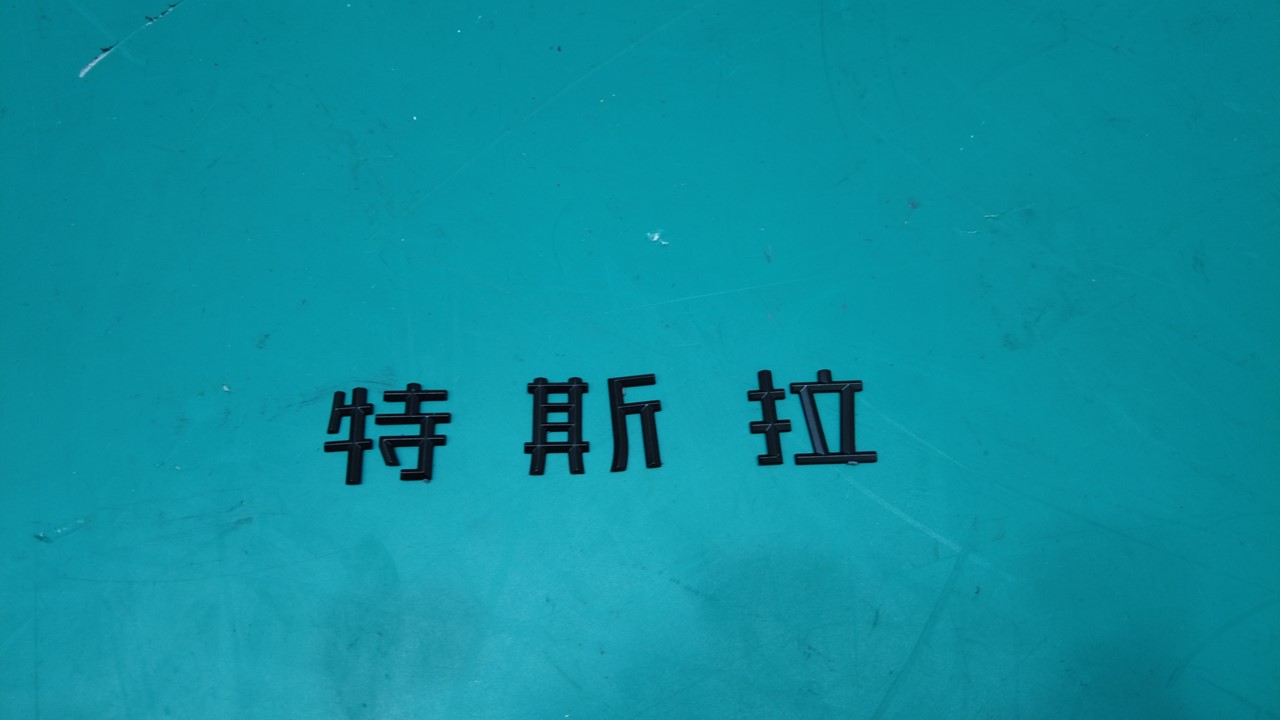

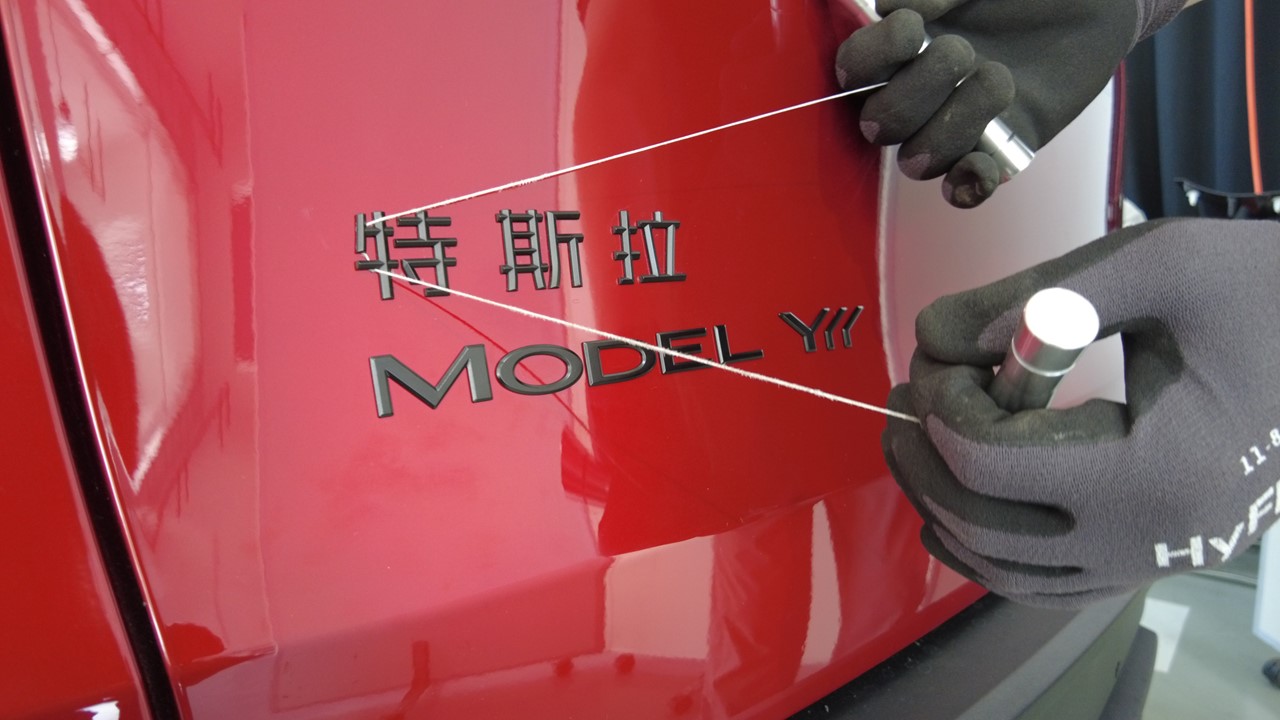

以拉锯的方式移动徽标拆卸工具,将中国 Tesla 徽标从掀背尾门盖板上分离。
-

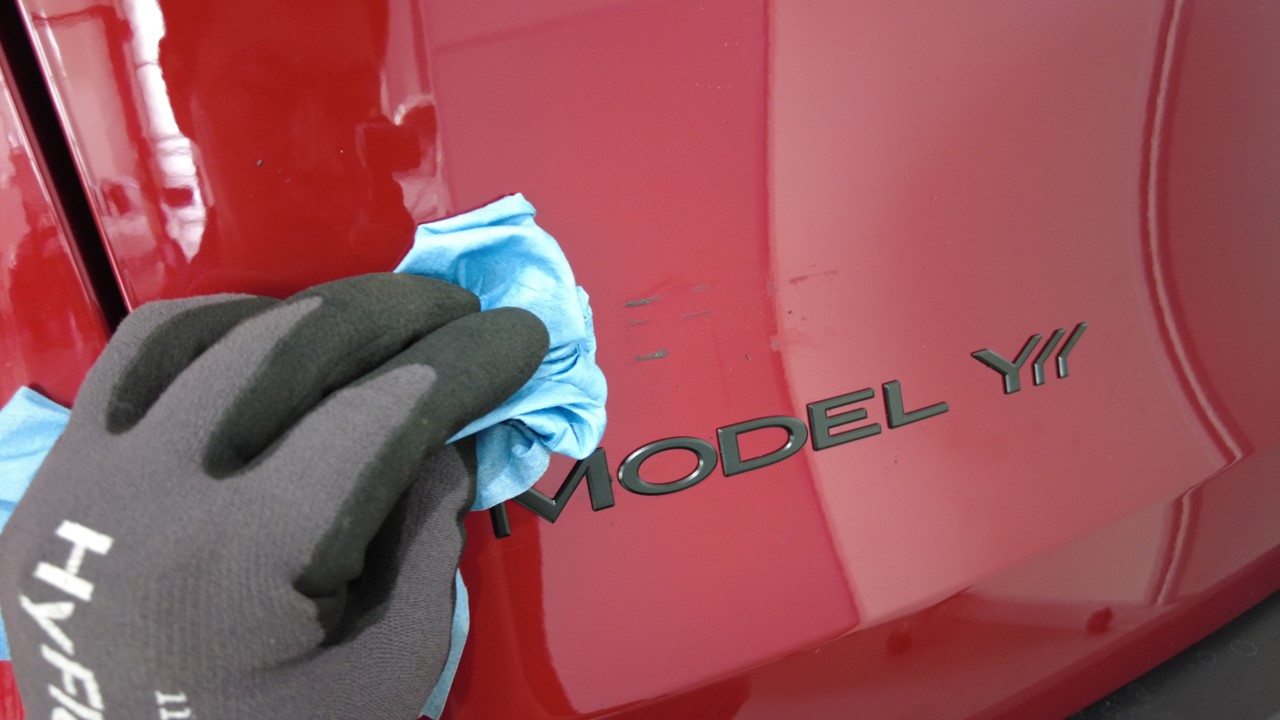

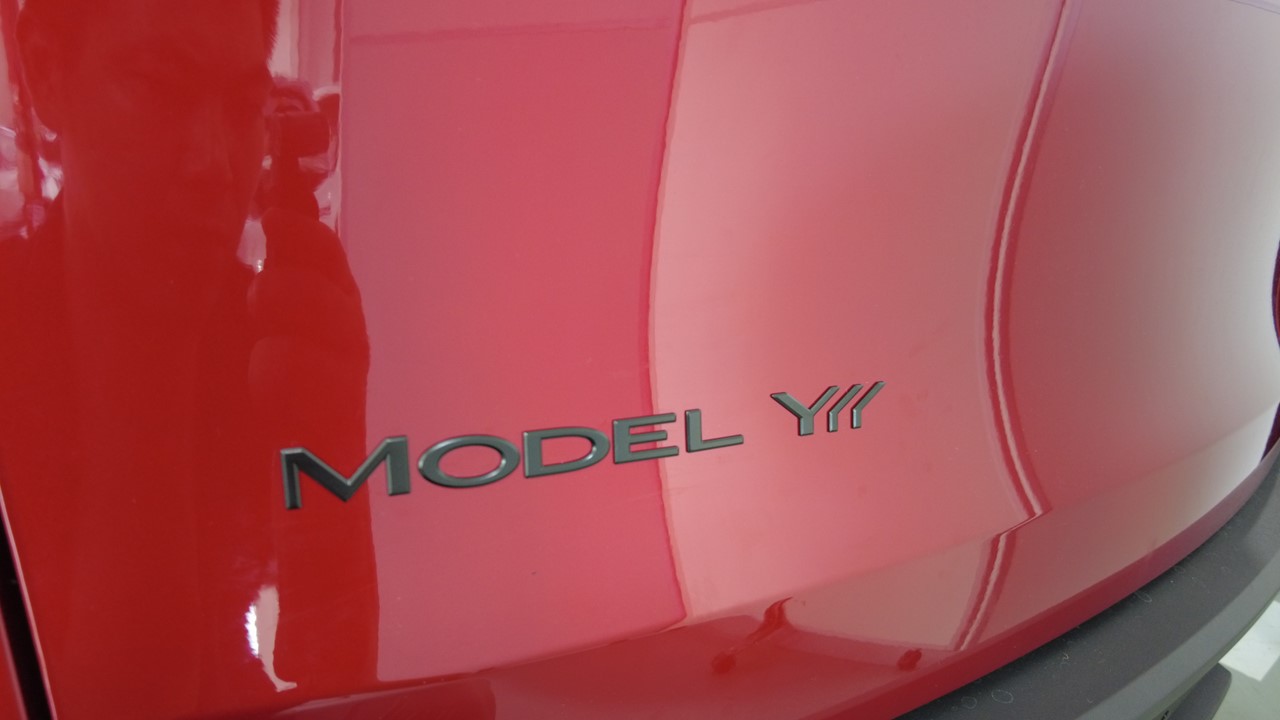

使用异丙醇 (IPA) 湿巾清洁掀背尾门表面残留的所有粘合剂和杂物。
更换
-

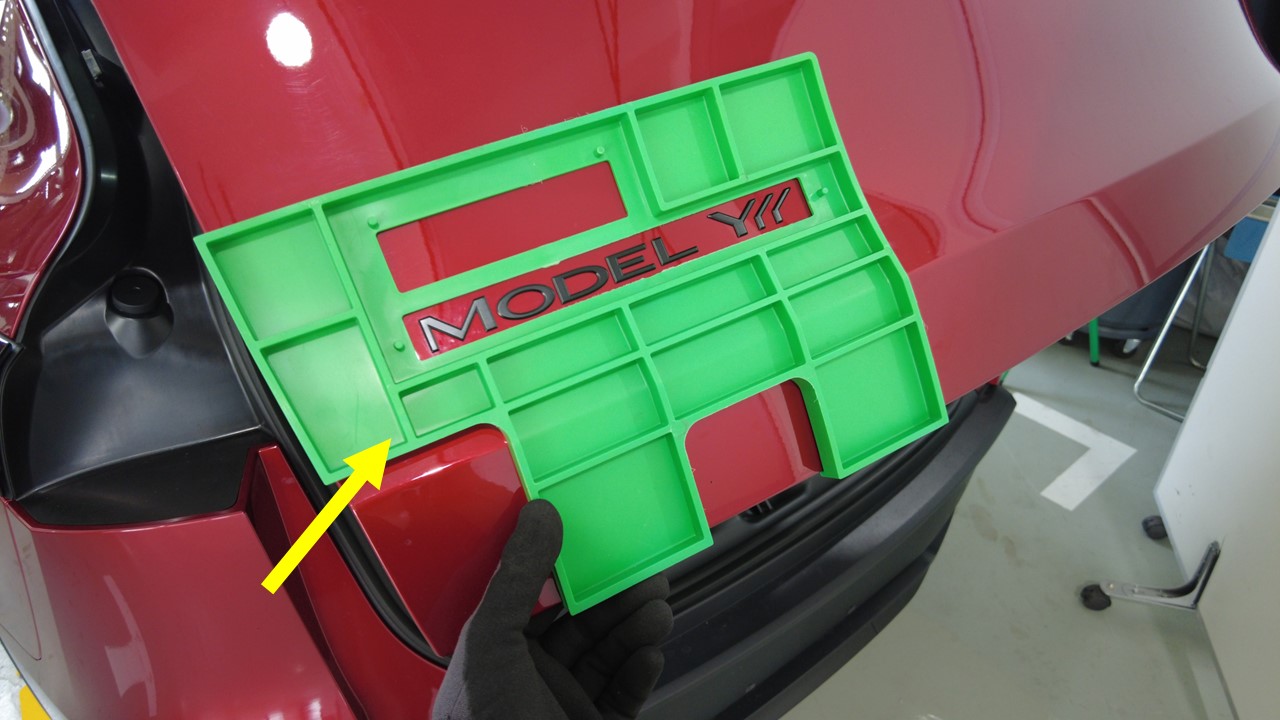

将掀背尾门调整到合适的高度,然后将夹具安装到掀背尾门上的正确位置。
注夹具的左下部边缘应对齐掀背尾门边缘。安装过程中请固定好夹具,以免掉落。
-

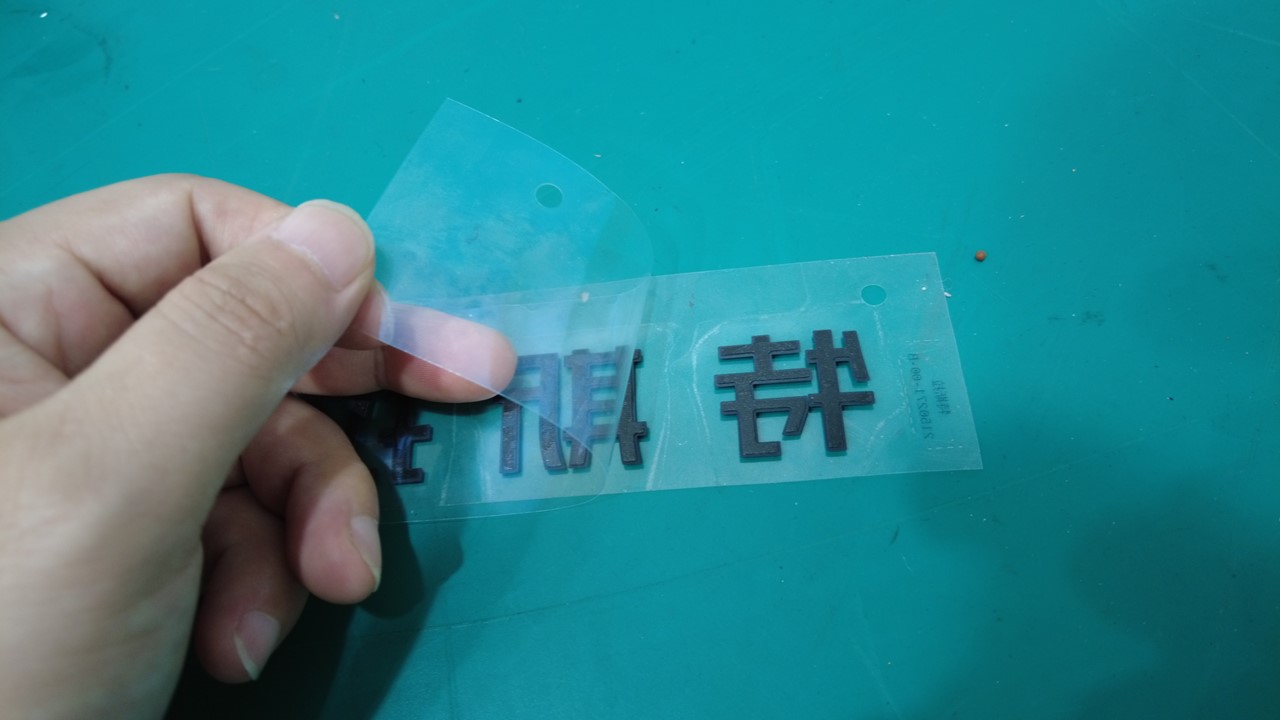

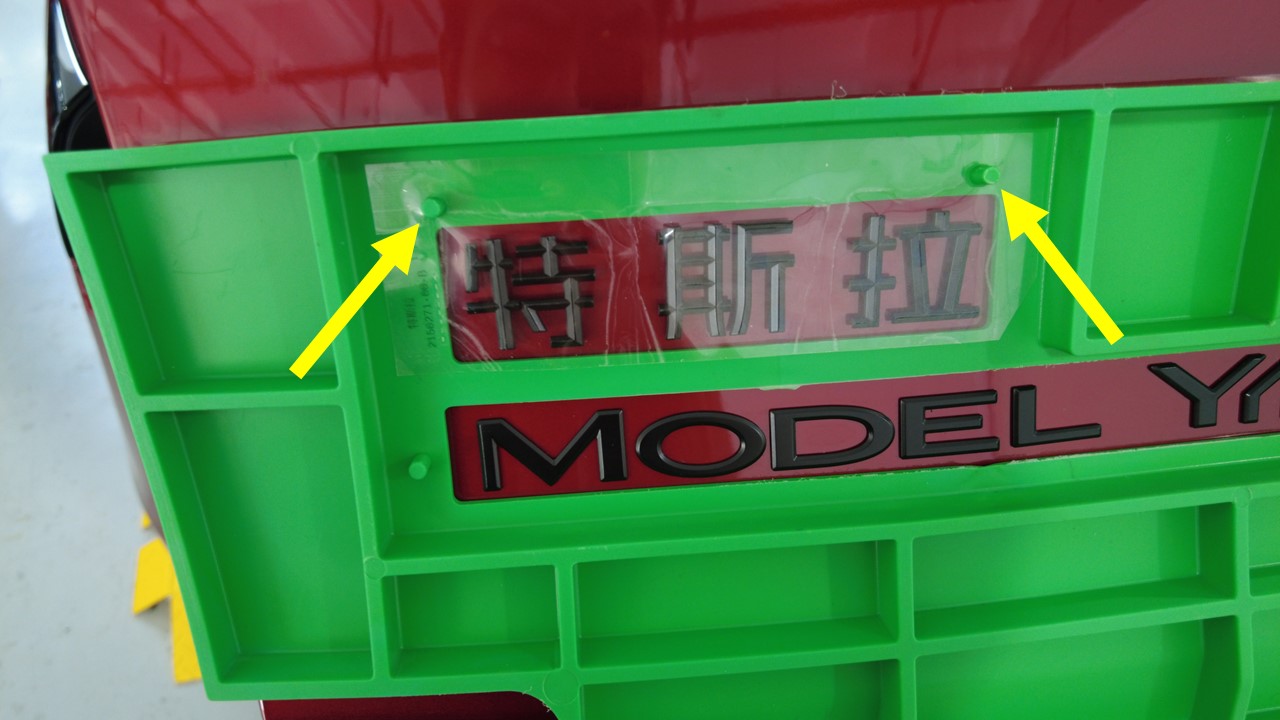

揭下中国地区用 Tesla 徽标的背胶,将保护膜上的孔与夹具 (2249790-00-A) 上的固定销对齐,然后将徽标压向掀背尾门。
-

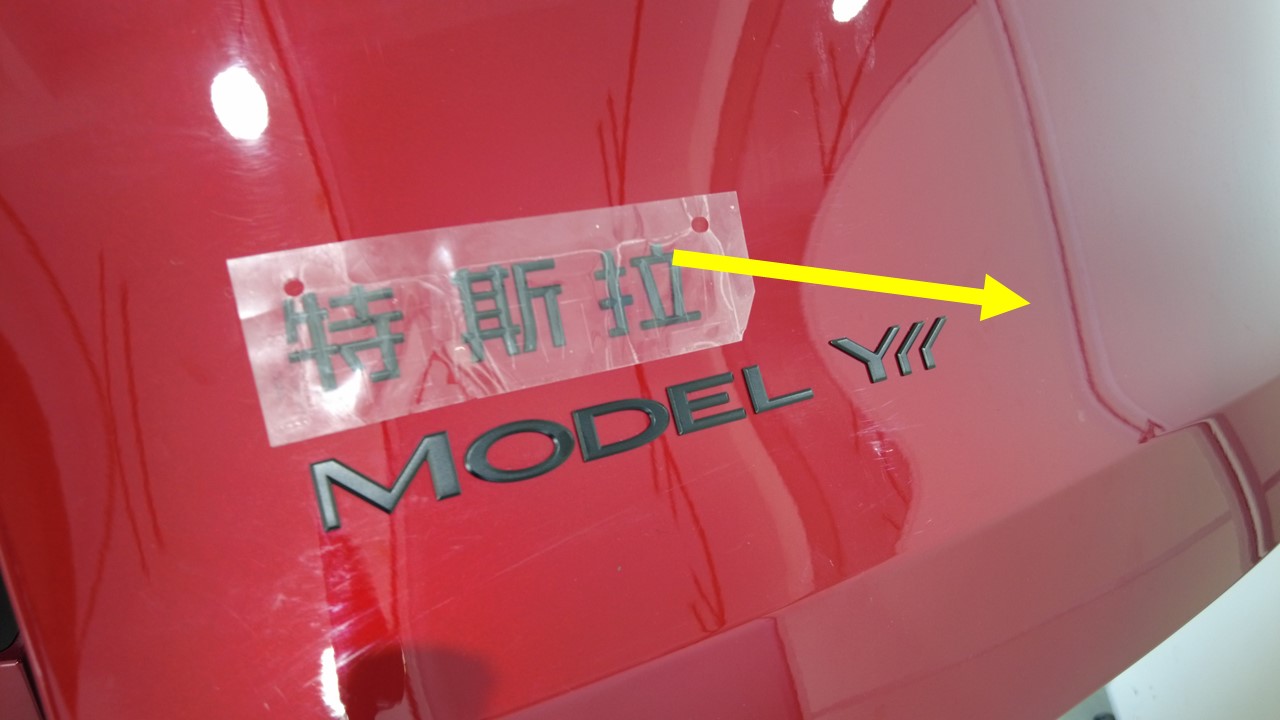

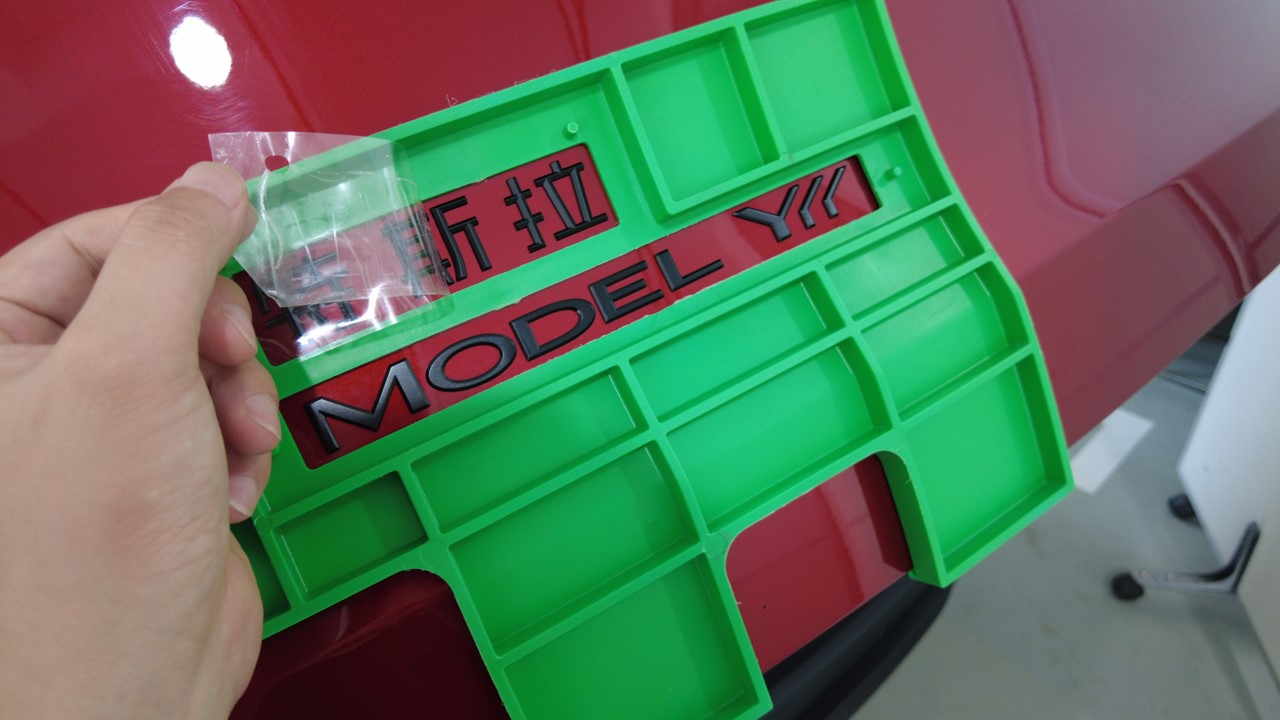

揭下徽标保护膜,然后将夹具从车辆上拆下。
注请勿丢弃保护膜,下一步骤需再次使用。
-

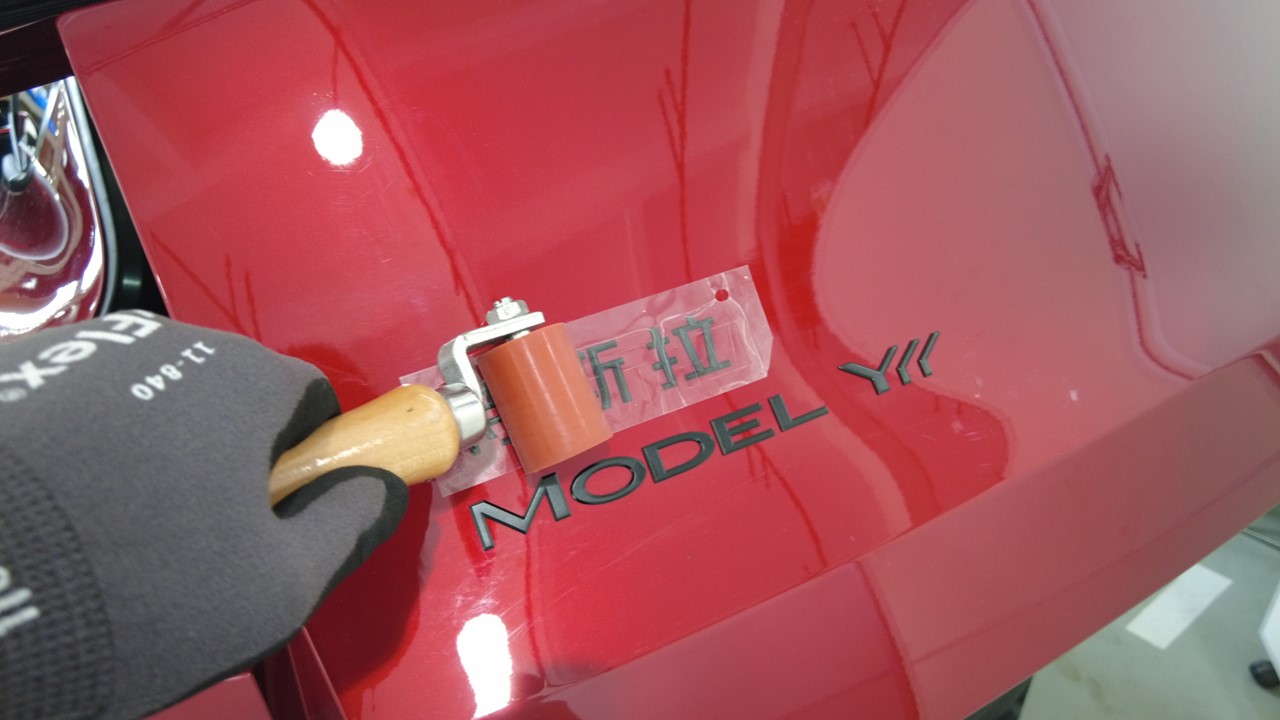

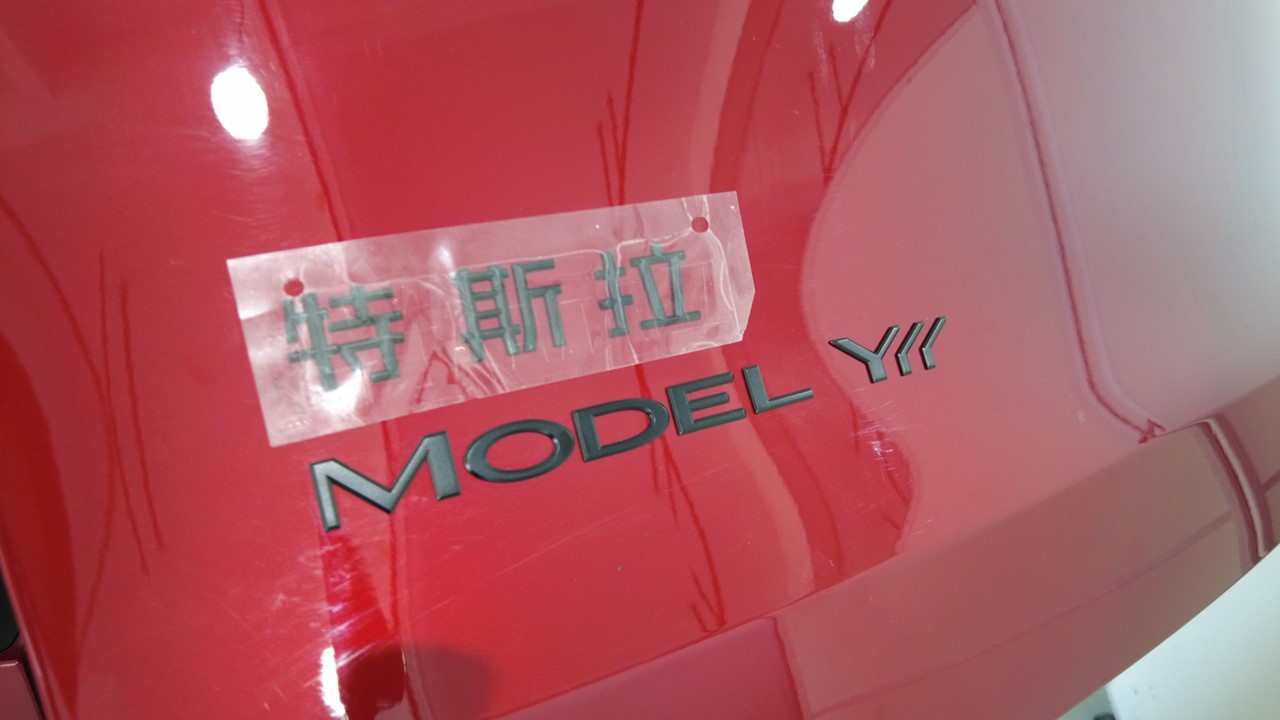

关闭掀背尾门,将保护膜放置在徽标上,使用滚压机 (1049517-00-A) 彻底压实徽标,然后揭下保护膜。
警告滚压时,注意请勿损坏徽标。
-
使用异丙醇 (IPA) 湿巾清洁徽标及其周围区域。
注确保徽标各边缘稳妥固定在掀背尾门表面。
