支架 - 下部 - 扬声器 - 中控台（Model Y L） ((拆卸和更换))

校正代码 15190200302 FRT 0.60 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆卸中控台总成。请参阅 中控台（不带卡片钥匙总成）（六座）（拆卸和安装）。
  2. 拆下第二排杯托总成。请参阅 杯托总成 - 第二排 （Model Y L） ((拆卸和更换))。

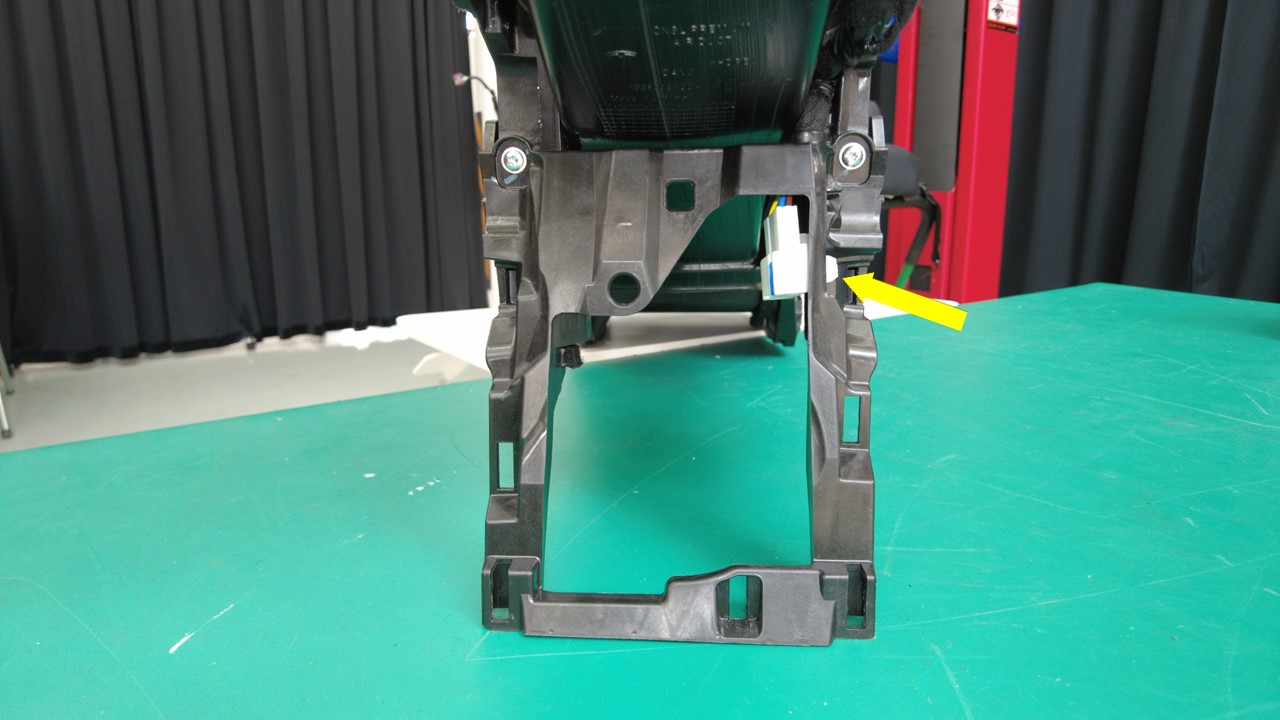

  3. 拆下将中控台线束连接器固定到下部扬声器支撑支架的卡子。

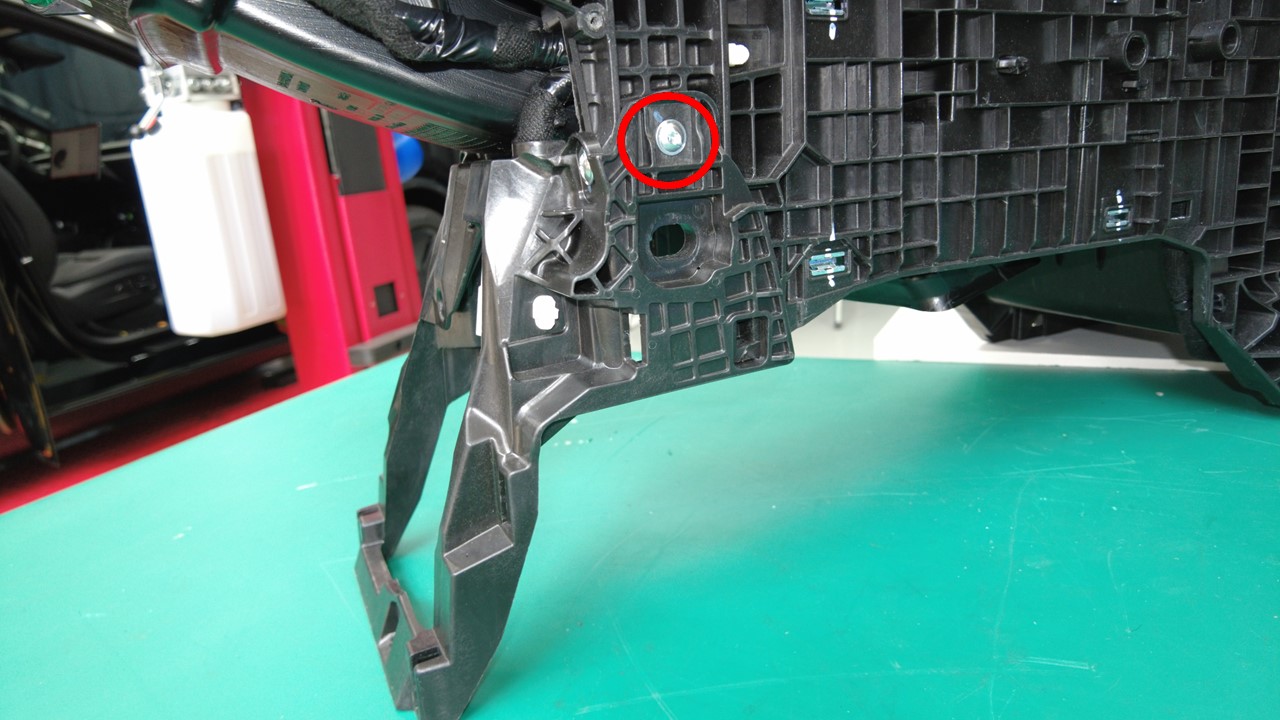

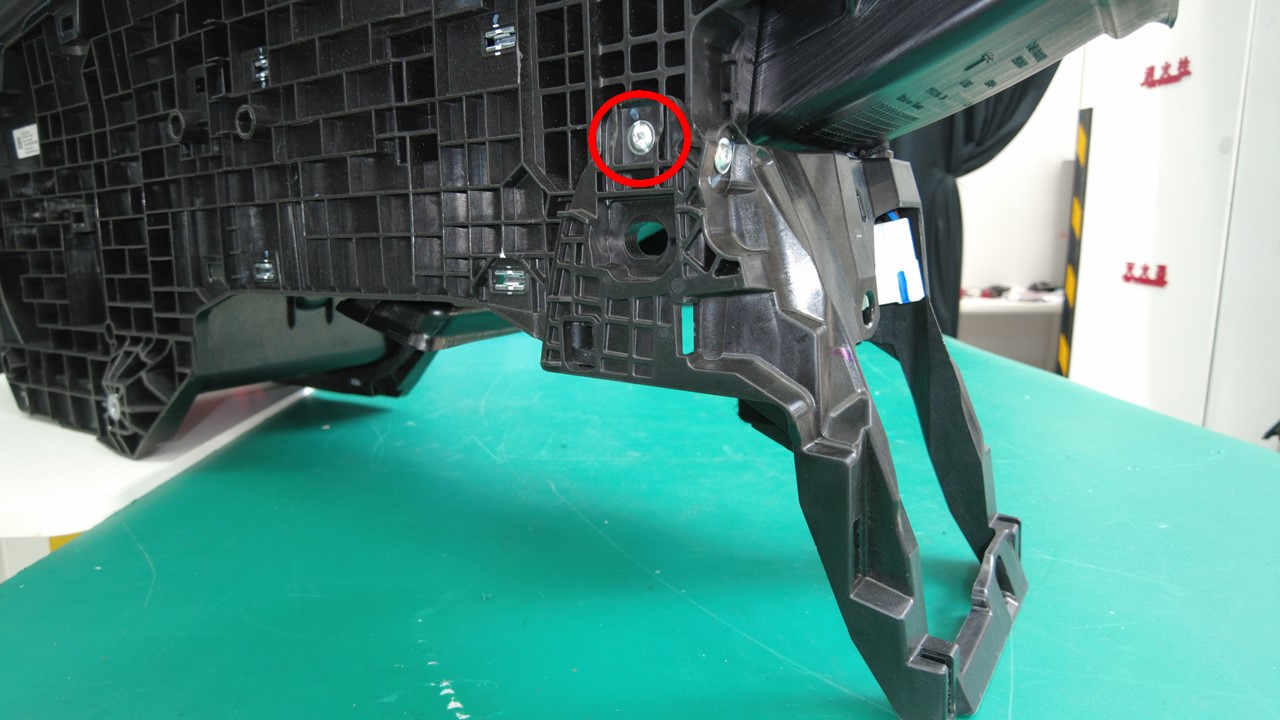

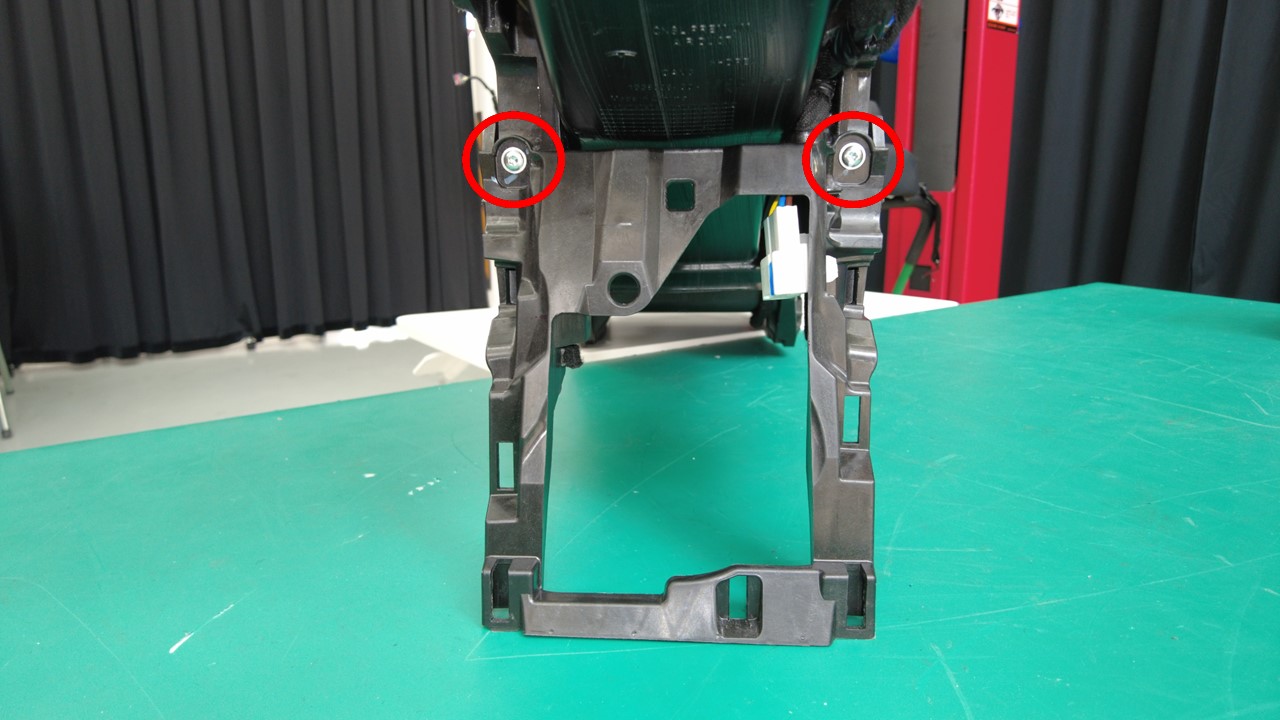

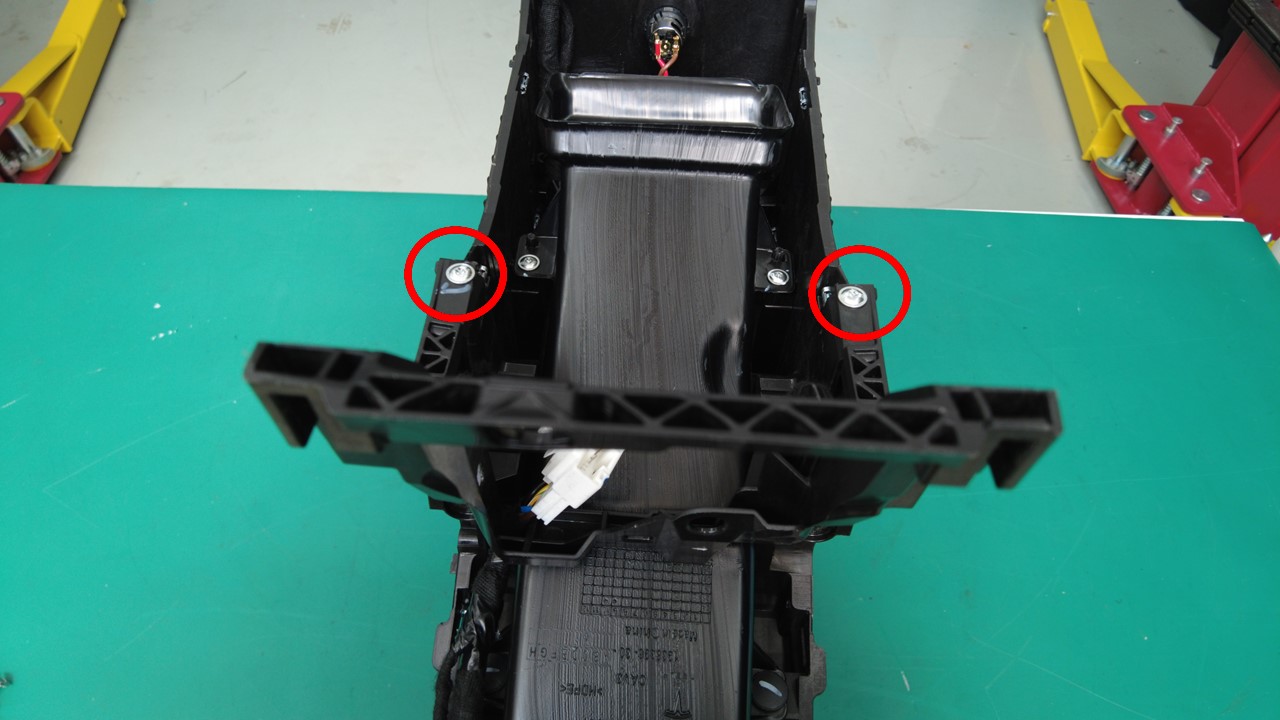

  4. 拆下将下部扬声器支撑支架固定到中控台的螺钉（6 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

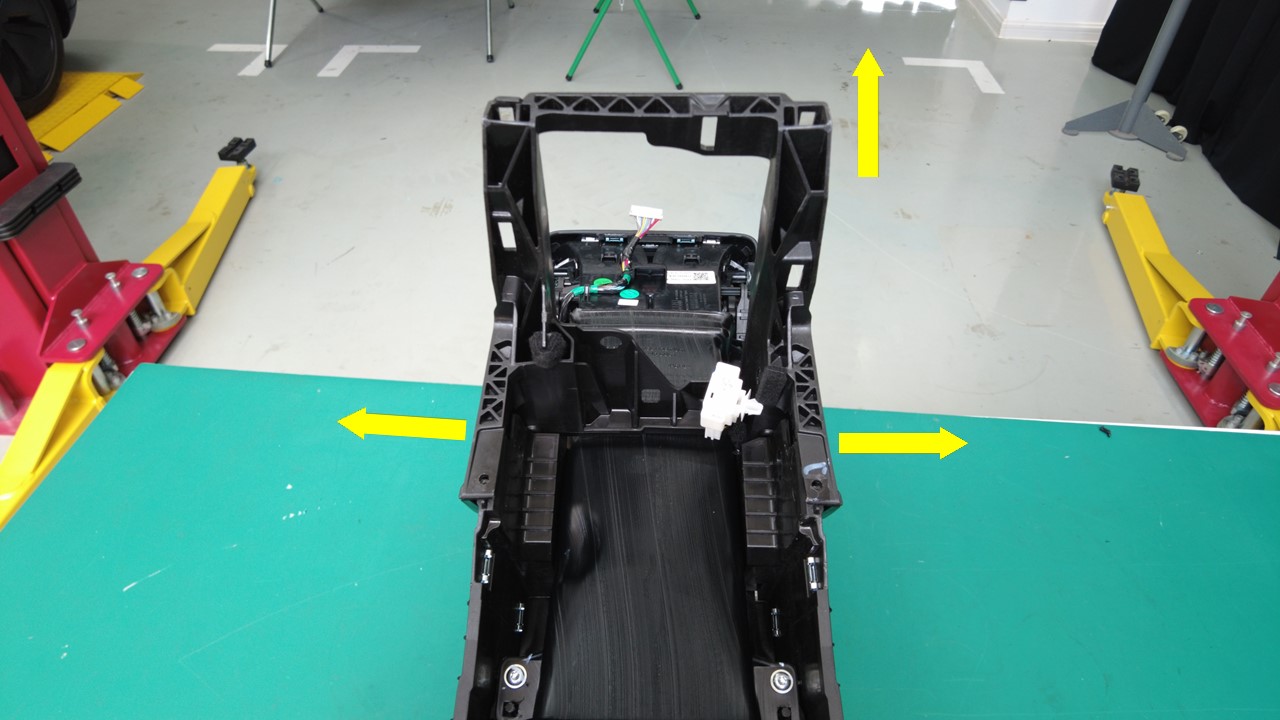

  5. 将下部扬声器支撑支架从中控台上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    向外撑开支架两侧，然后向上移动将其拆下。

安装

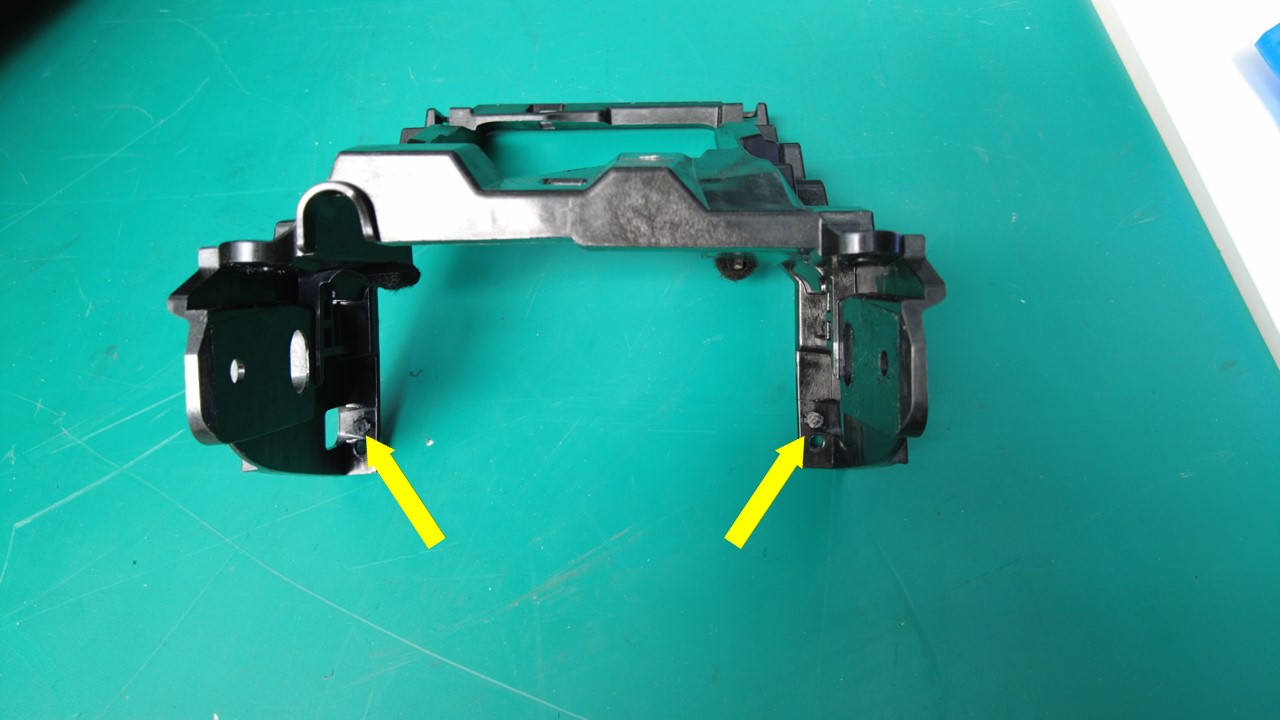

  1. 将定位销（2 个）与中控台上的孔洞对齐，然后将下部扬声器支撑支架安装到中控台上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保支架两侧安装牢固且位置正确。
  2. 安装将下部扬声器支撑支架固定到中控台的螺钉（6 个）。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • Torx T20 钻头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装将中控台线束连接器固定到下部扬声器支撑支架的卡子。
  4. 安装第二排杯托总成。请参阅 杯托总成 - 第二排 （Model Y L） ((拆卸和更换))。
  5. 安装中控台总成。请参阅 中控台（不带卡片钥匙总成）（六座）（拆卸和安装）。
