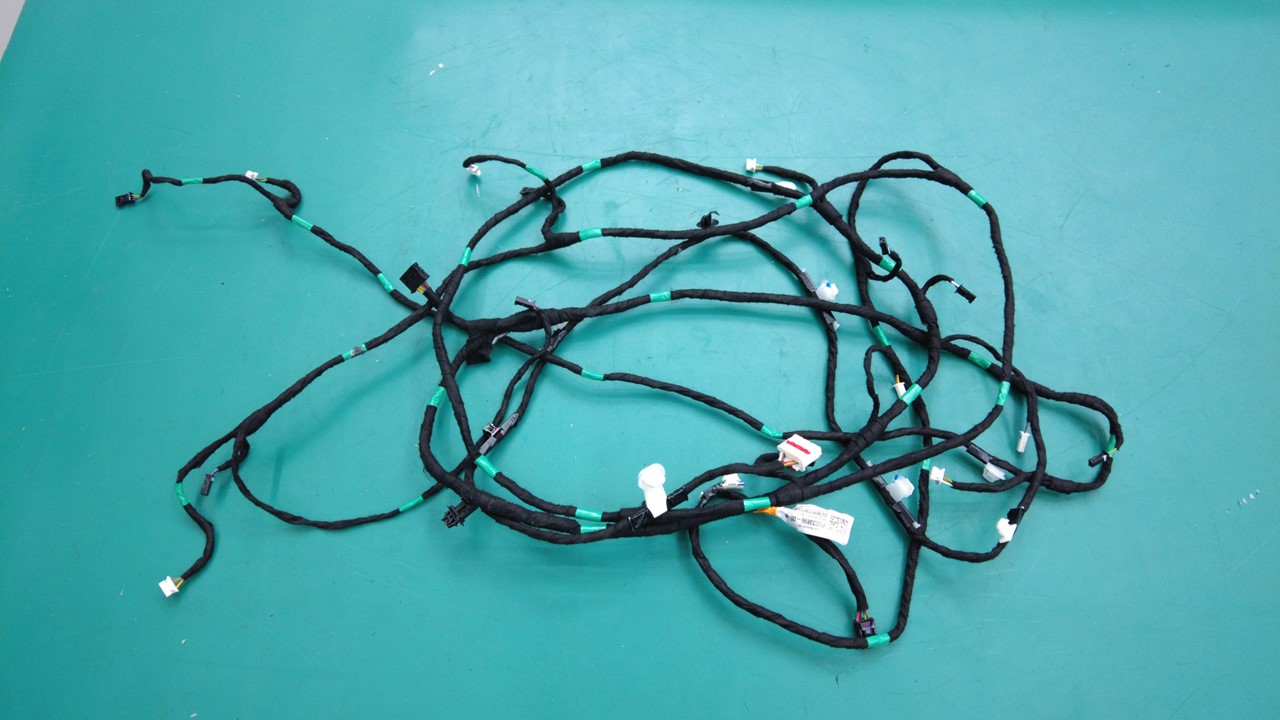

线束 - 顶篷（Model Y L） ((拆卸和更换))

校正代码 17102100002 FRT 1.68 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下前部顶篷。请参阅 顶篷 - 前（Model Y L） ((拆卸和更换))。

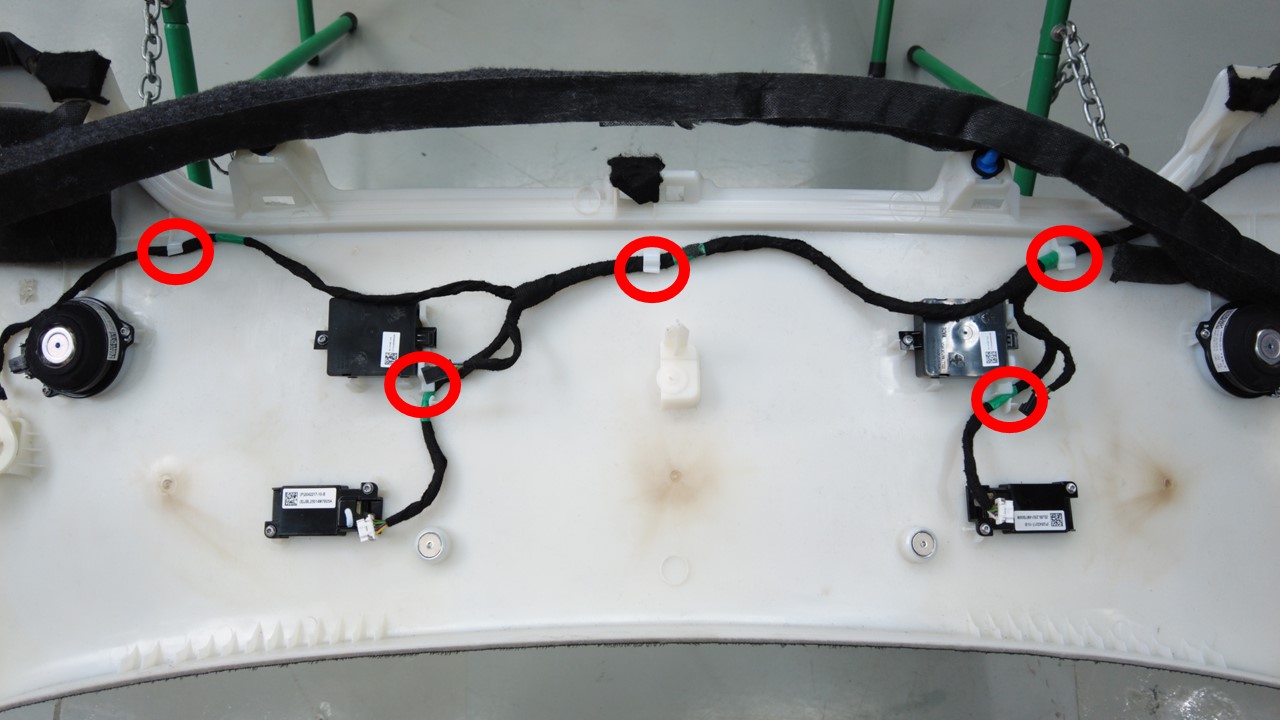

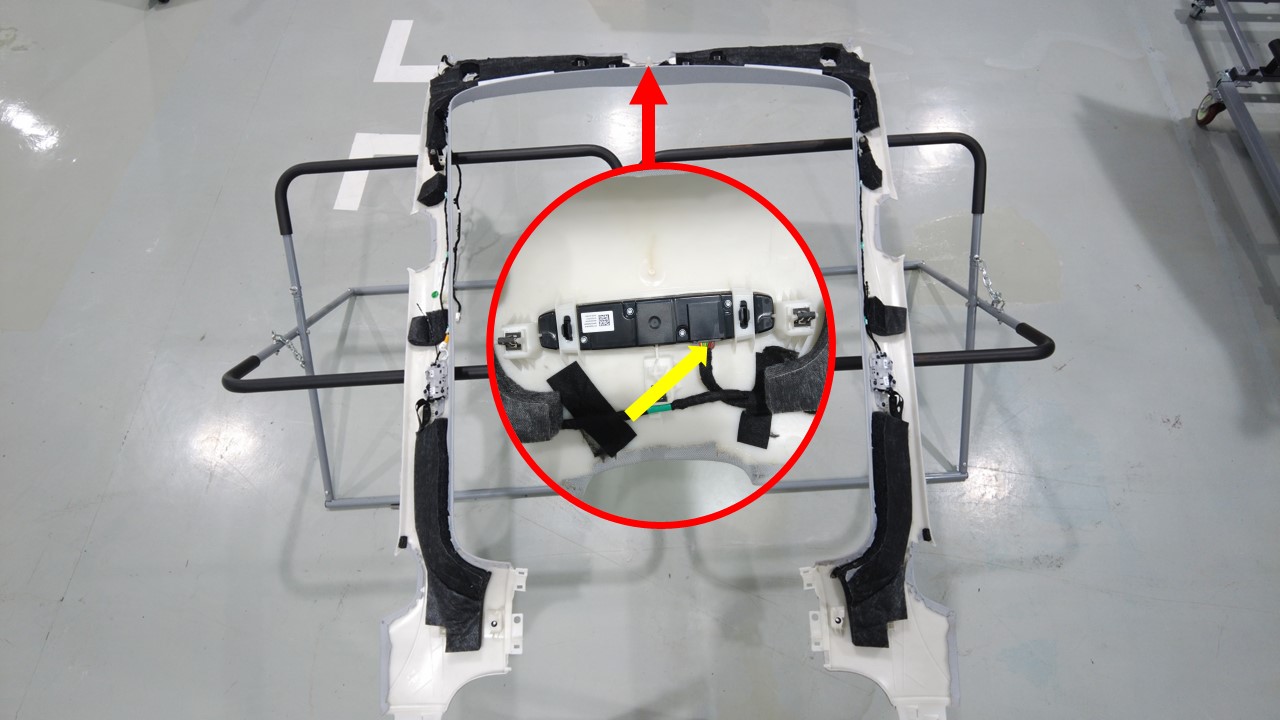

  2. 断开前顶部控制台连接器。

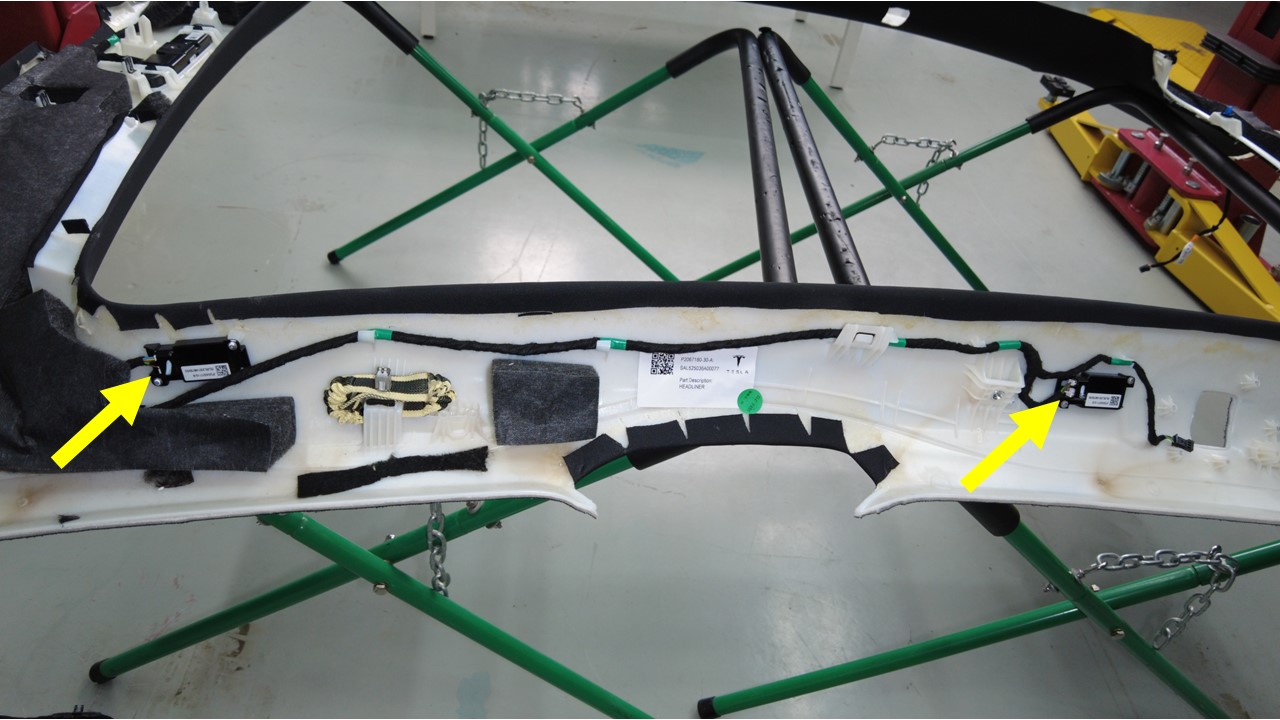

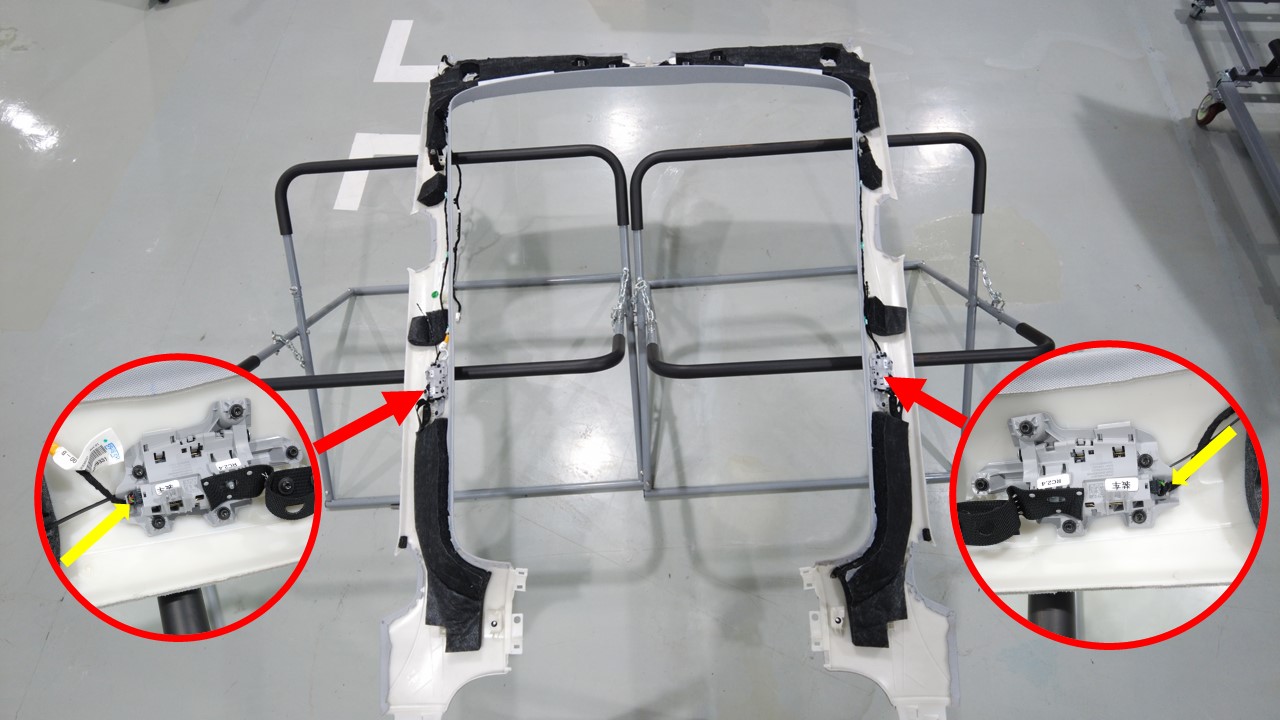

  3. 断开前部顶篷地图灯连接器（2 个）。

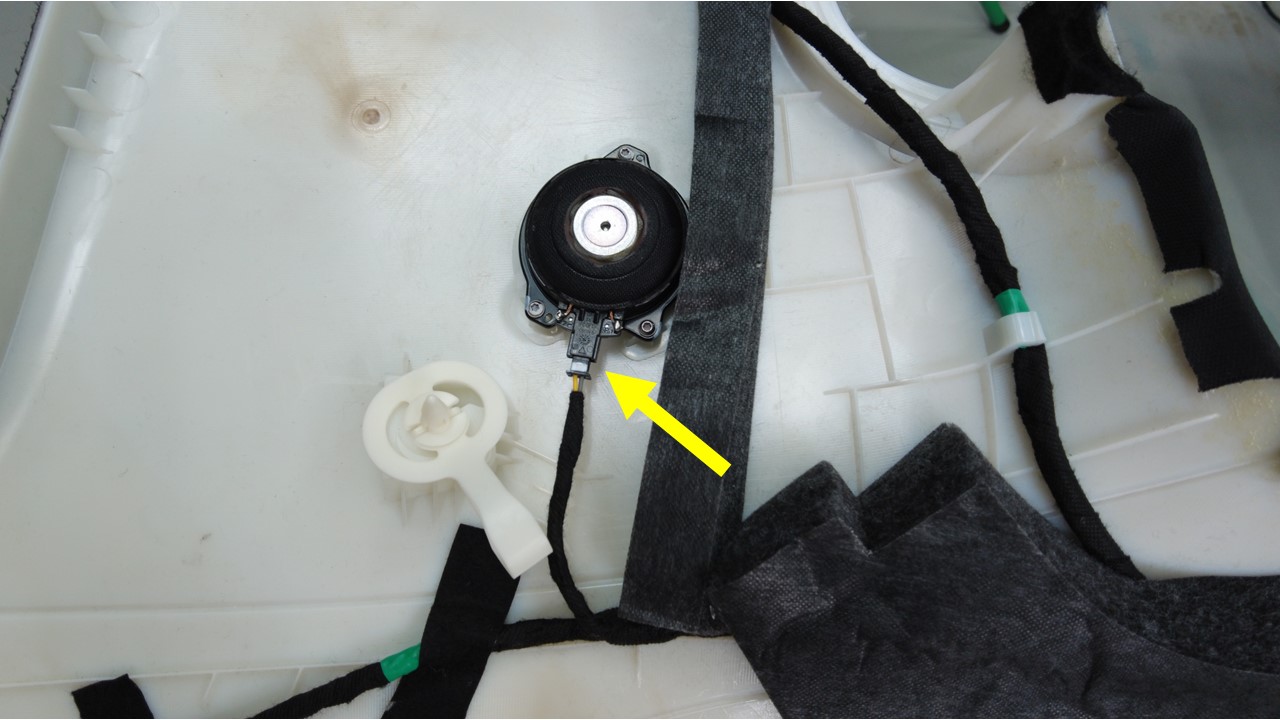

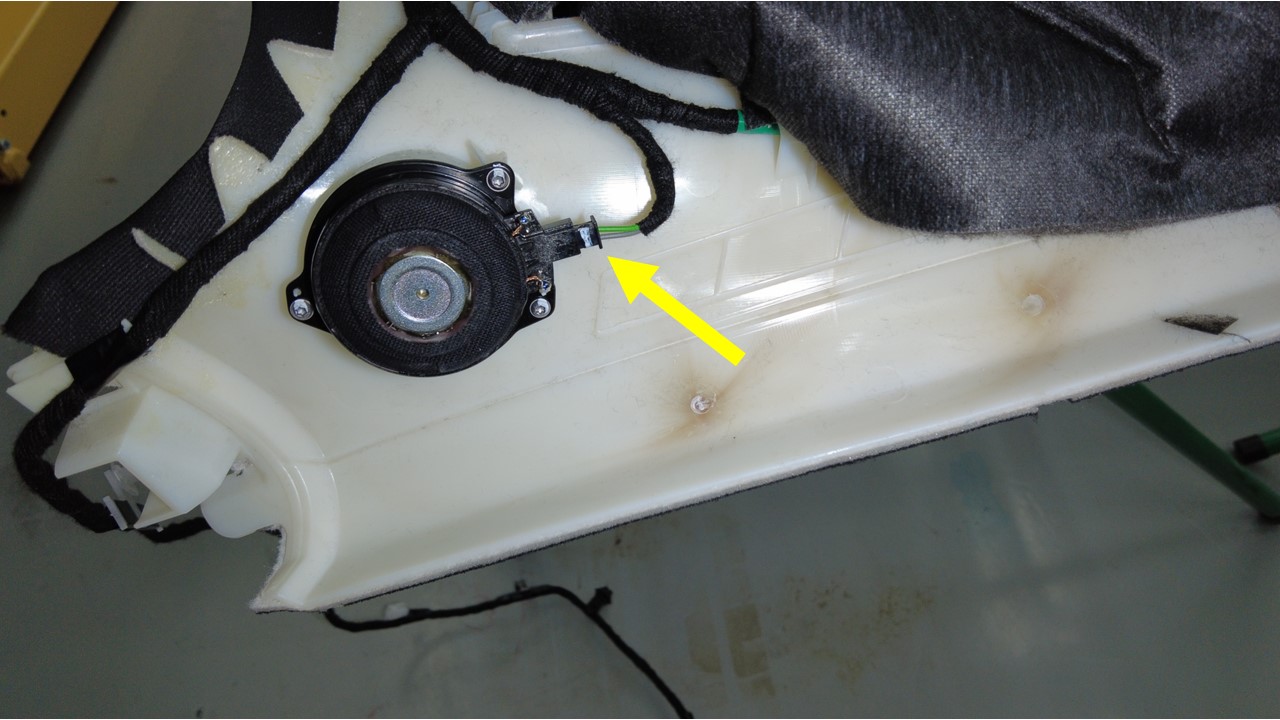

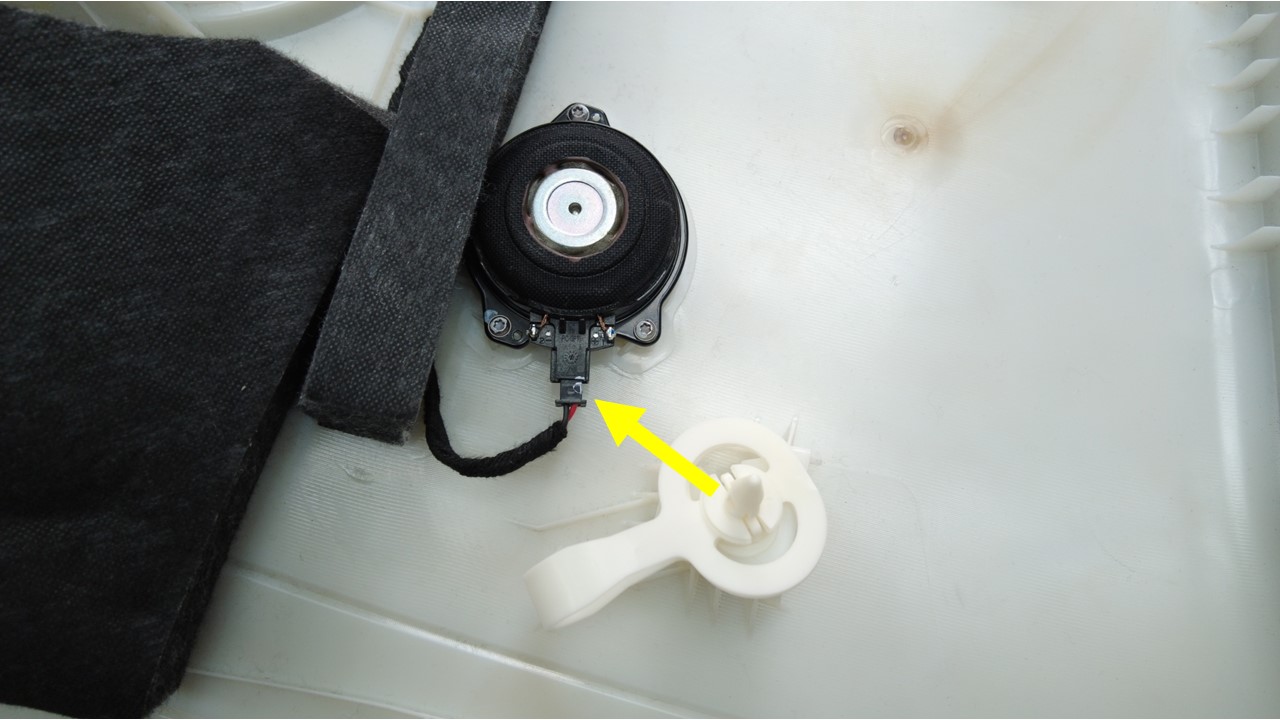

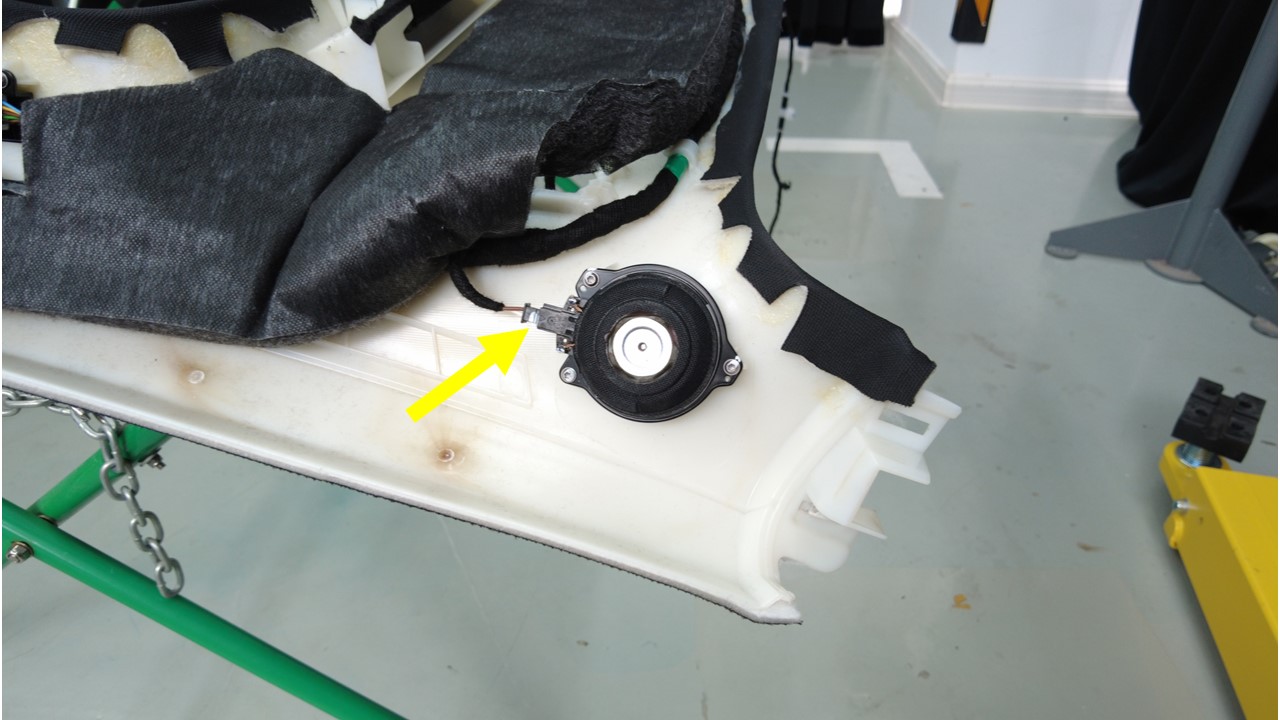

  4. 断开前部顶篷扬声器连接器（4 个）。

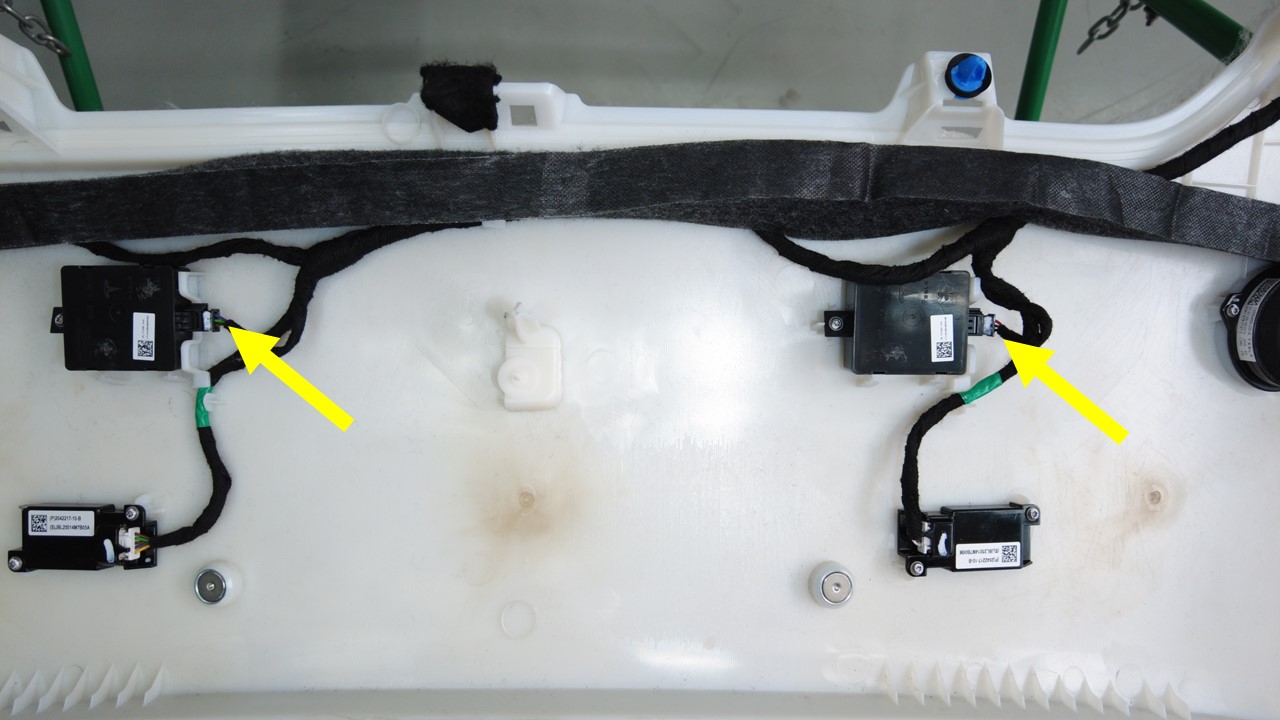

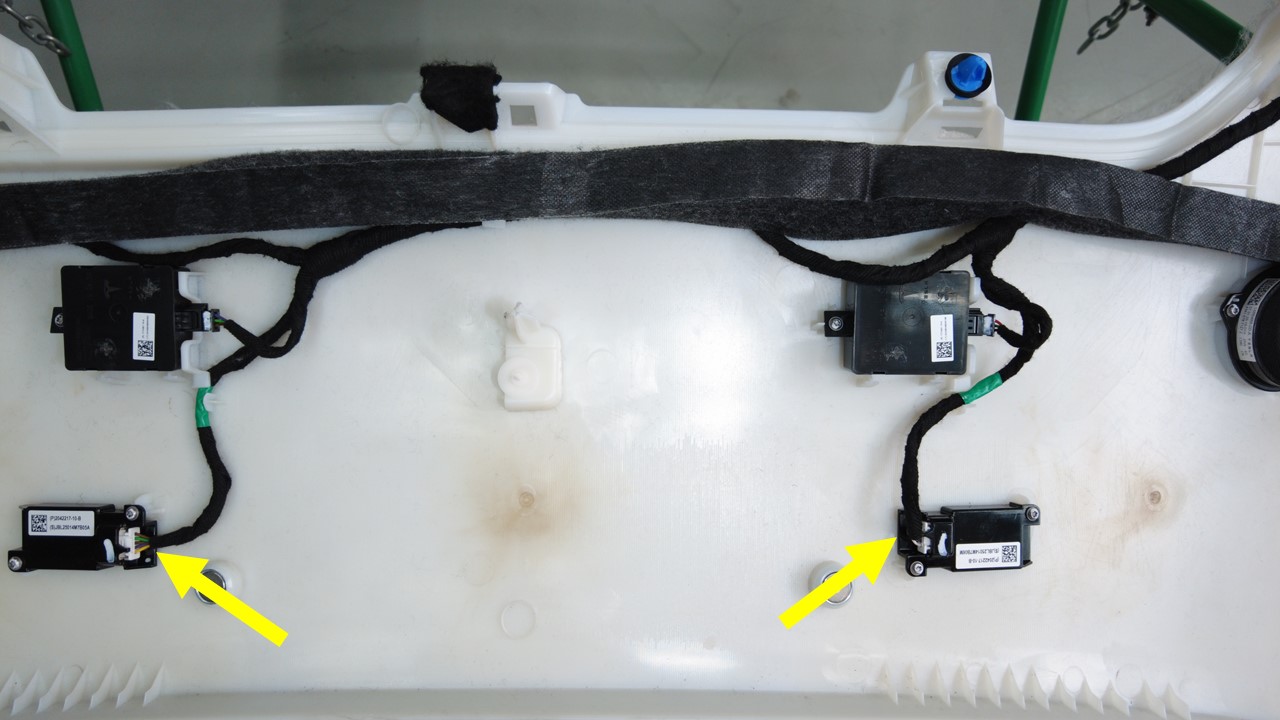

  5. 断开前部顶篷麦克风连接器（6 个）。

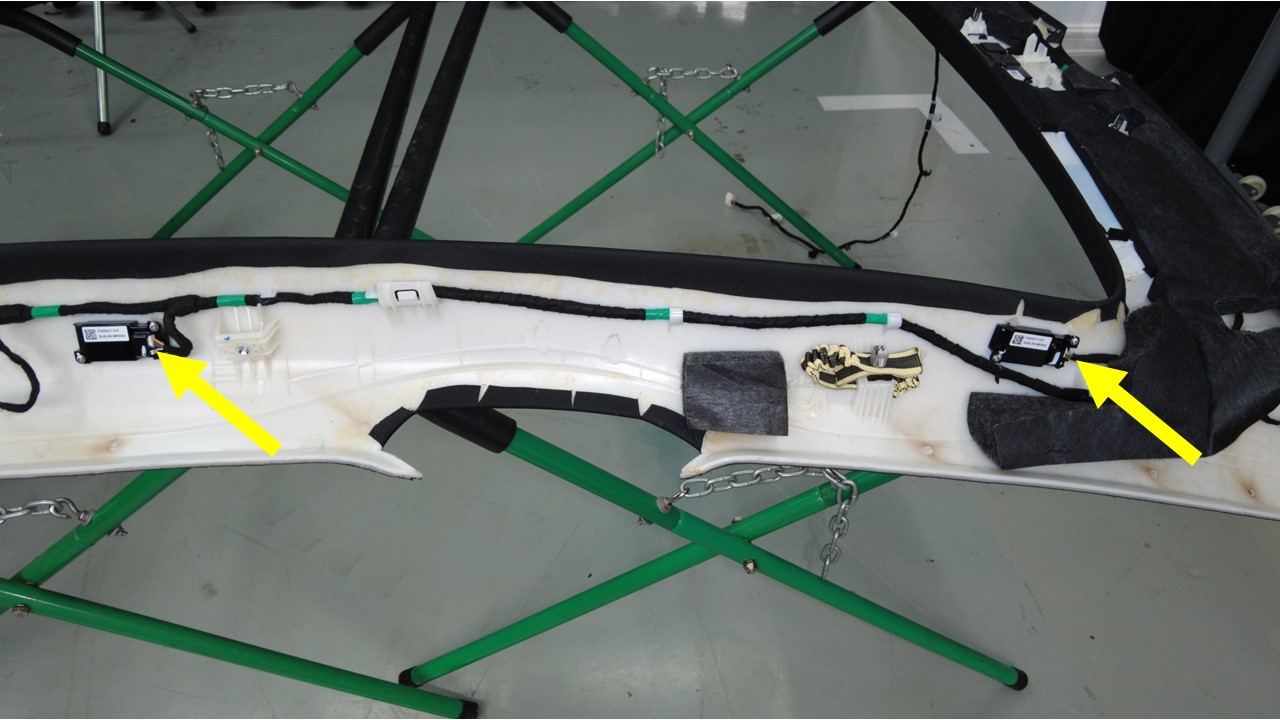

  6. 断开第三排座椅顶灯连接器（2 个）。

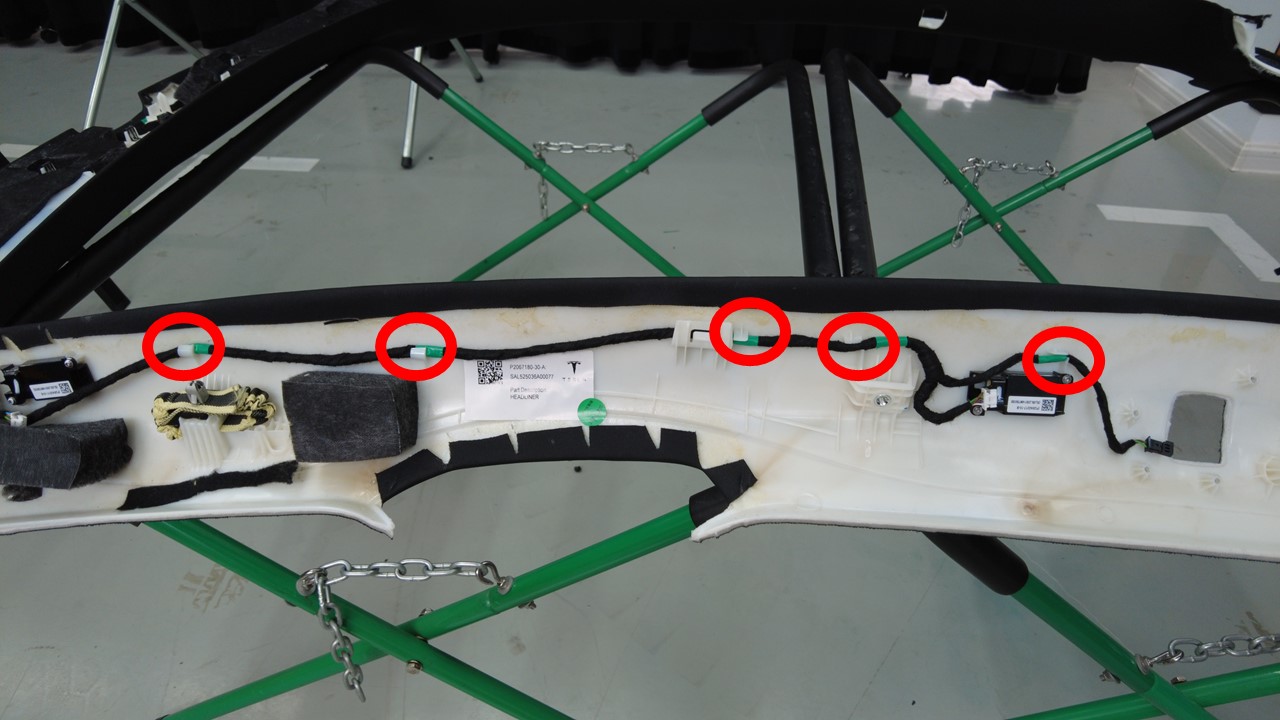

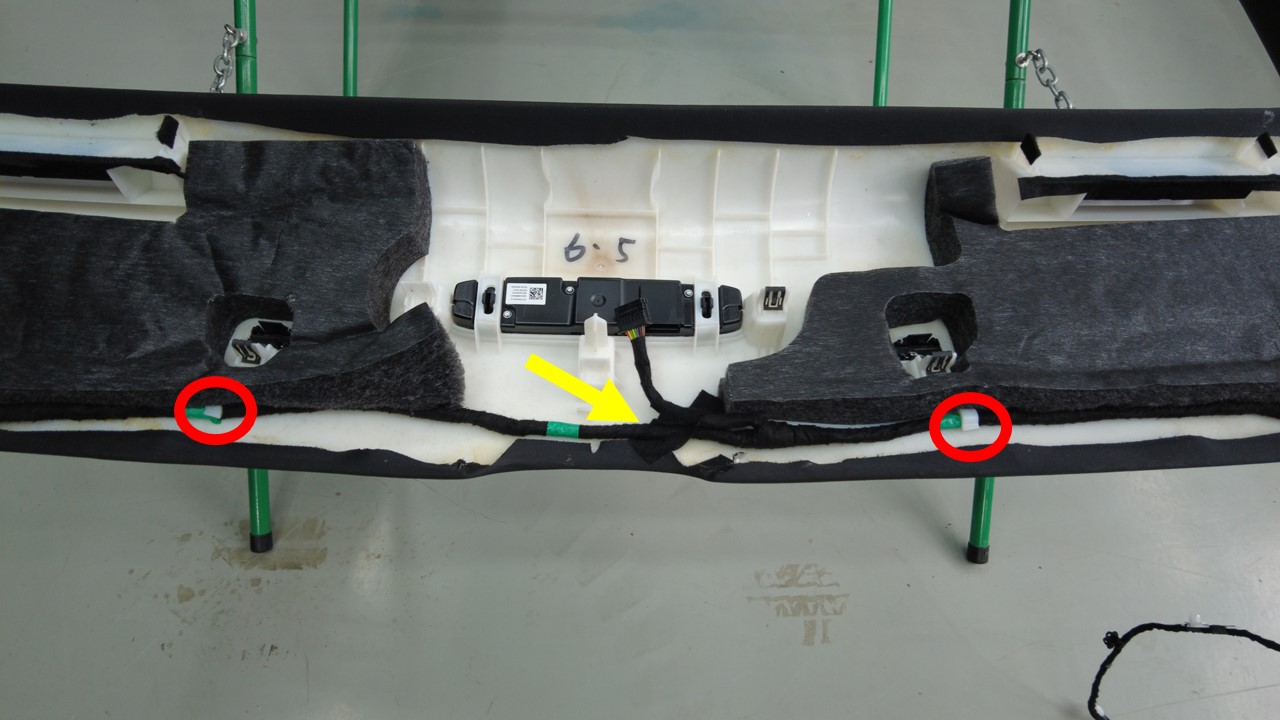

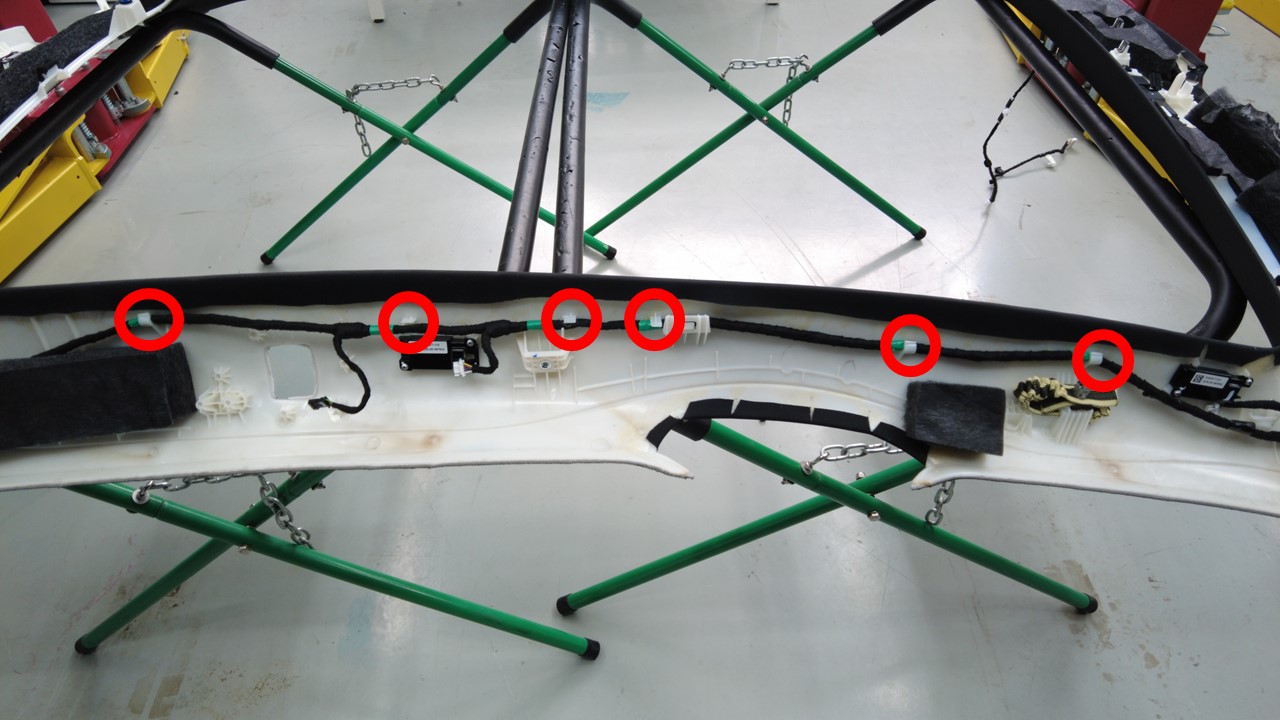

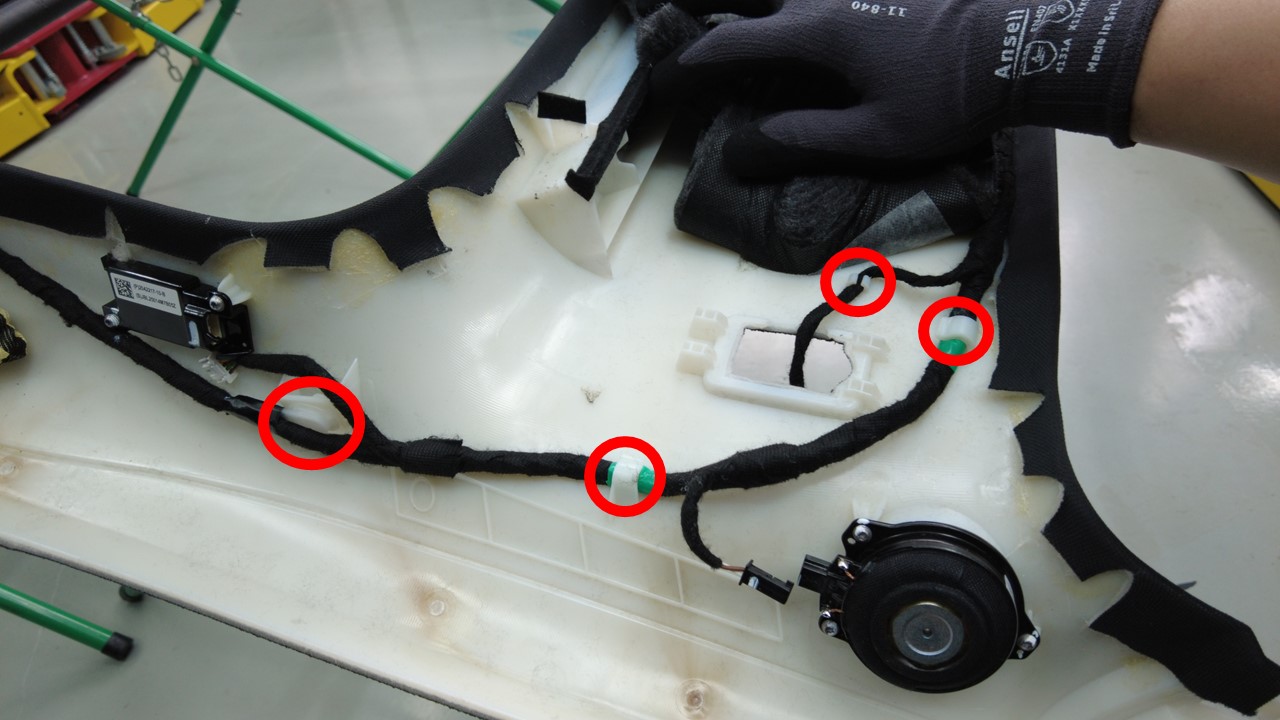

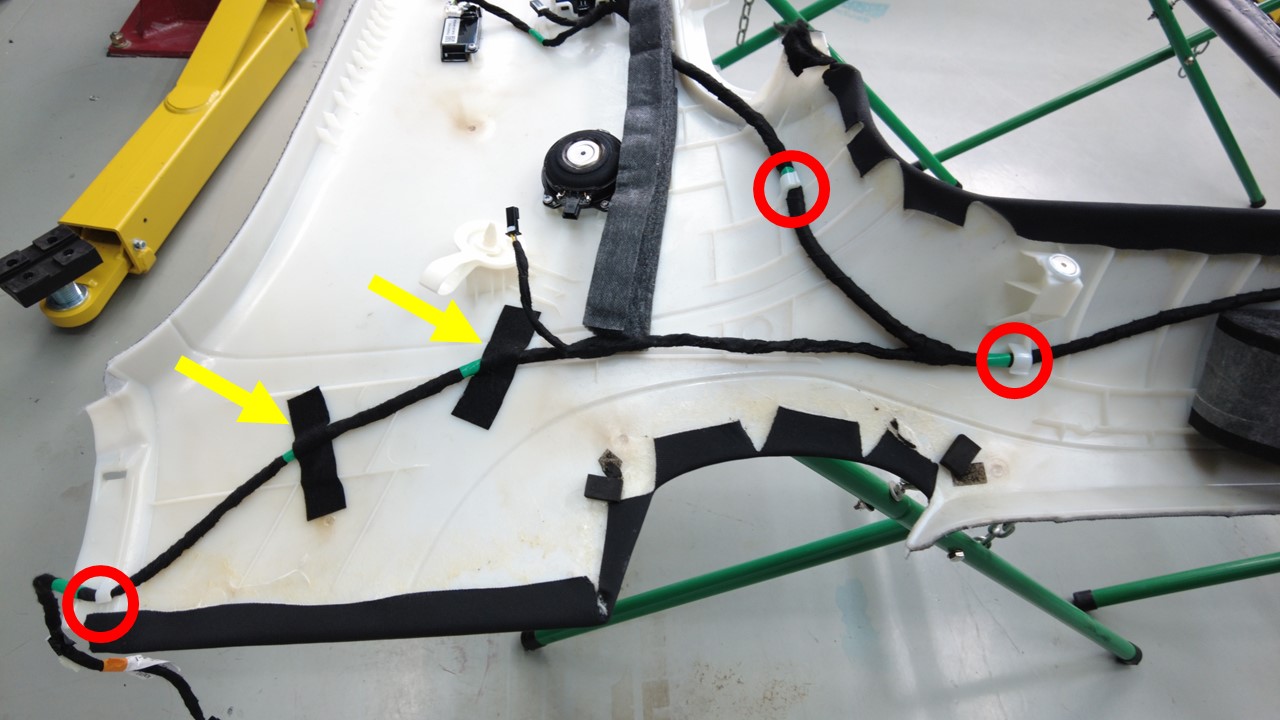

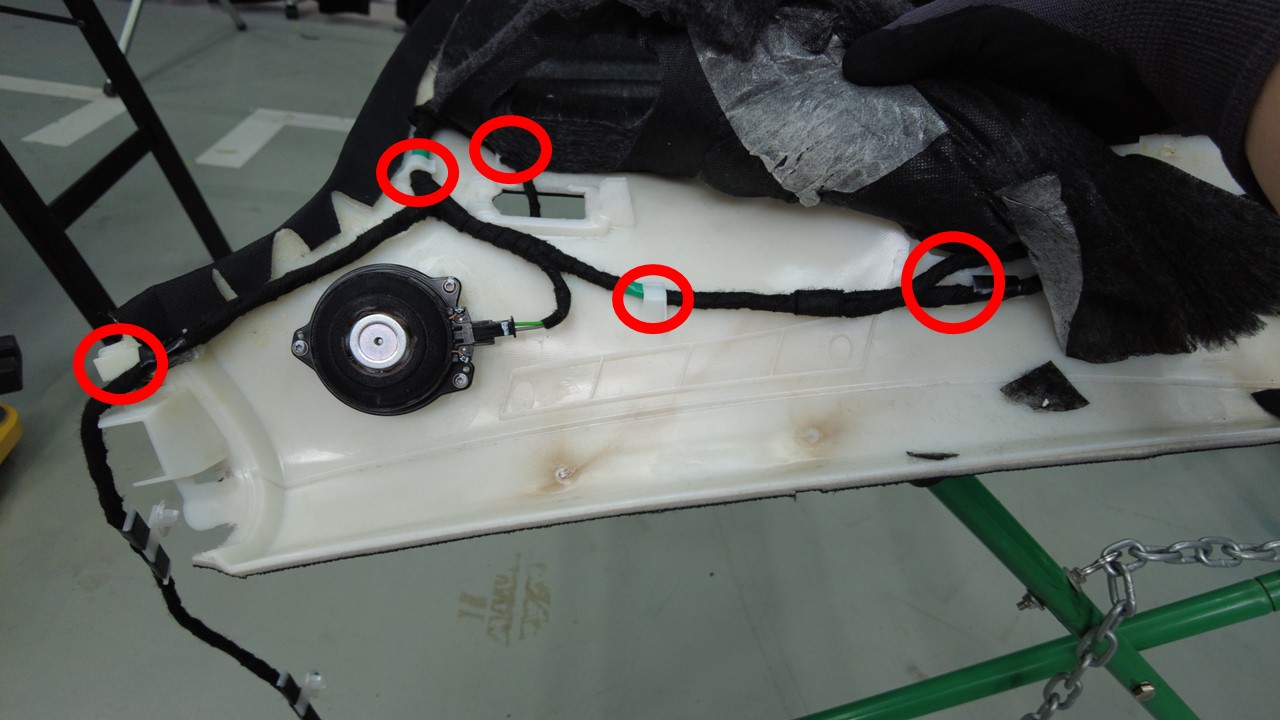

  7. 松开夹子（30 个）并揭下胶带（3 个），将顶篷线束从前部顶篷上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    部分提起 NVH 棉垫以松开前部顶篷线束。注意请勿损坏 NVH 棉垫。

安装

  1. 紧固夹子（30 个）并粘贴胶带（3 个），将顶篷线束安装到前部顶篷上。
    Informational PurposesAn informational icon, calling your attention
    注
    必要时可粘贴新的胶带。
  2. 连接第三排座椅顶灯连接器（2 个）。
  3. 连接前部顶篷麦克风连接器（6 个）。
  4. 连接前部顶篷扬声器连接器（4 个）。
  5. 连接前部顶篷地图灯连接器（2 个）。
  6. 连接前顶部控制台连接器。
  7. 安装前部顶篷。请参阅 顶篷 - 前（Model Y L） ((拆卸和更换))。
