直流链路 - 正极 - 高压电池仓（Model Y L） ((拆卸和更换))

校正代码 16300501802 FRT 2.64 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 拆下 PCS2 Lite。请参阅 PCS（第二代 Lite 版）- 高压电池仓（Model Y L） ((拆卸和更换))。
  2. 拆下正极电池组触点开关。请参阅 电池包接触器 - 高压 - 正极 ((拆卸和更换))。

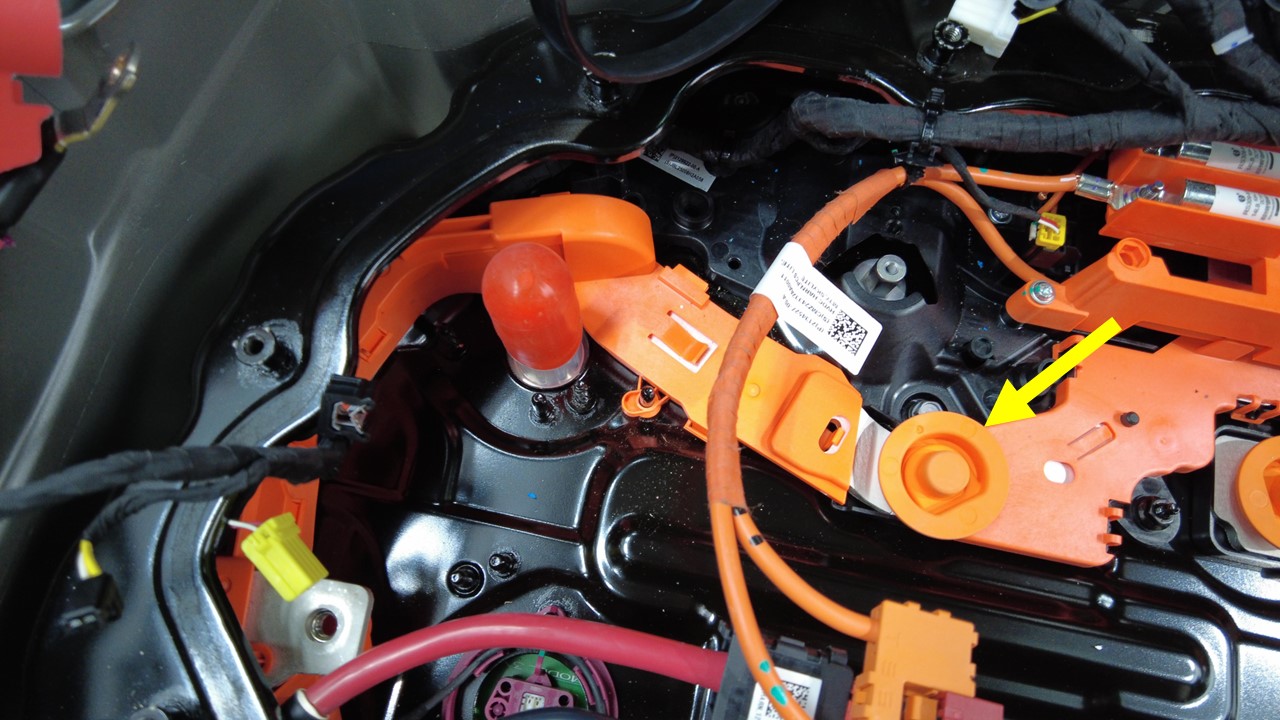

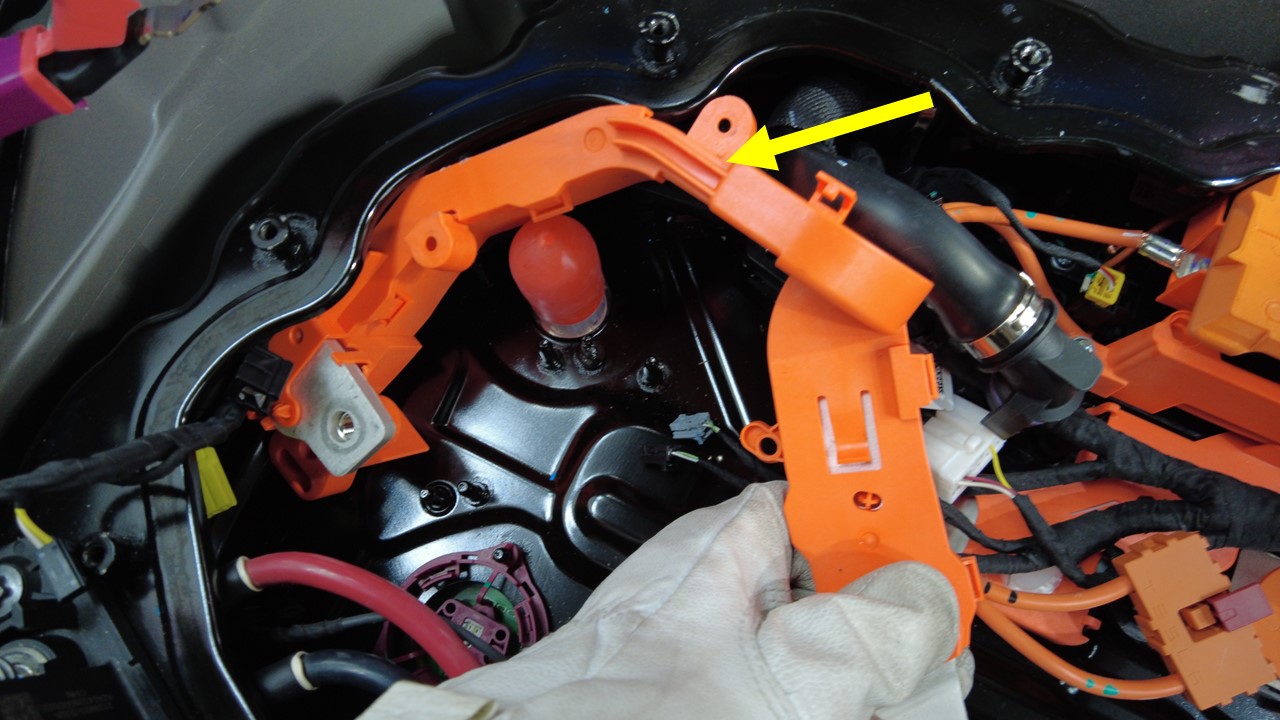

  3. 拆下高压电池直流链路正极母排的高压接头绝缘体。

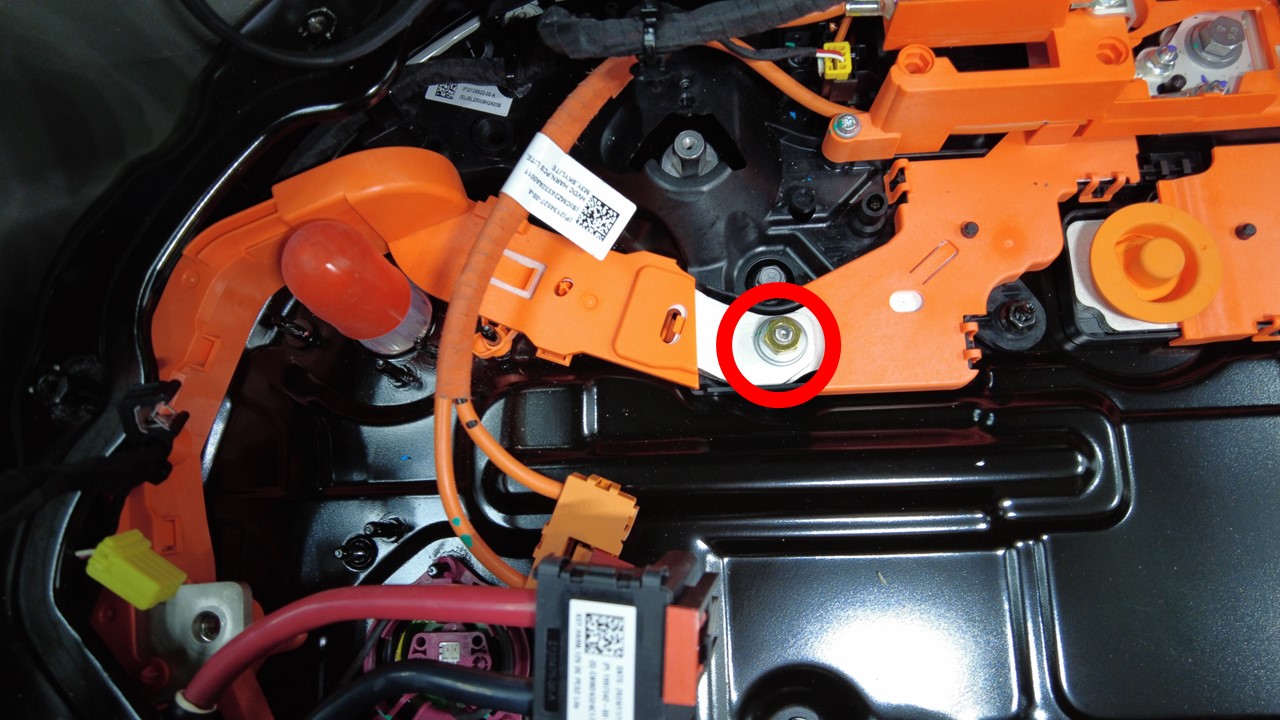

  4. 拆下并弃用将直流链路固定到直流链路正极母排的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸 13 毫米高压绝缘方形钻头套筒

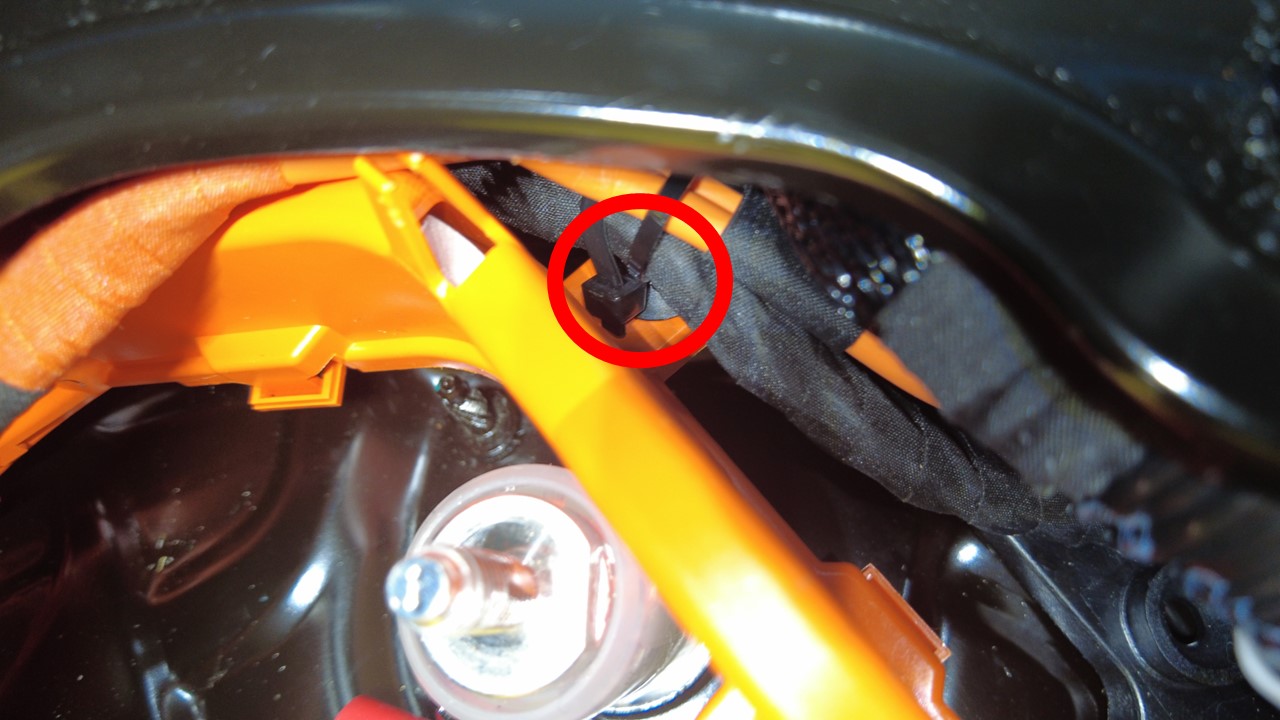

  5. 将高压电池仓线束夹（3 个）从正极直流链路上拆下。

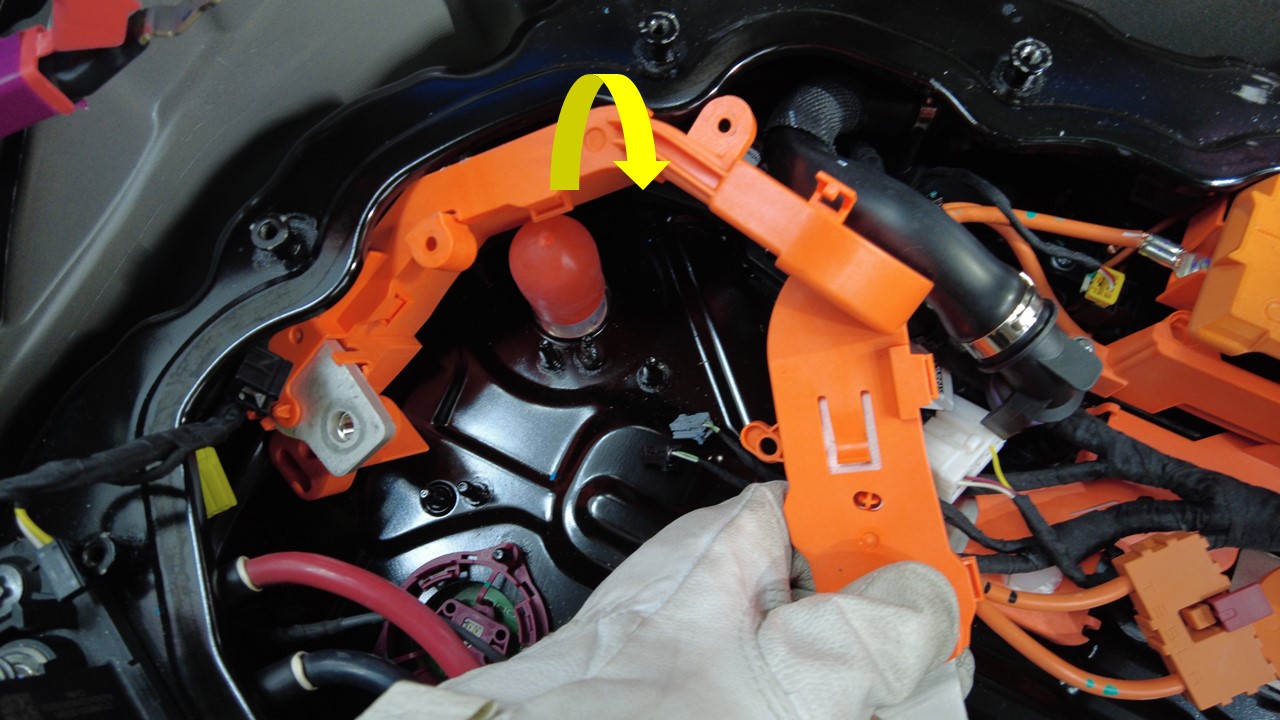

  6. 松开导销（2 个），将正极直流链路从高压电池仓上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    注意请勿触碰模块 4 的后部端子。

更换

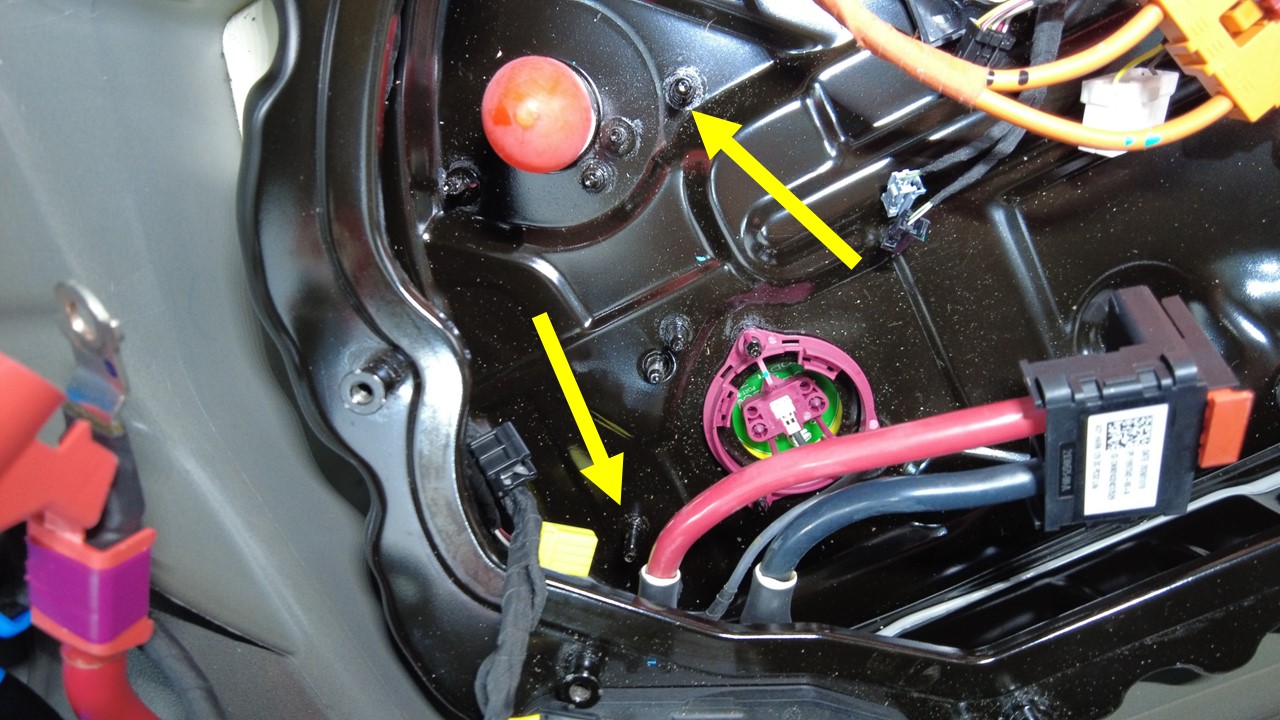

  1. 对齐导销（2 个），将正极直流链路放置在高压电池仓上，以备安装。

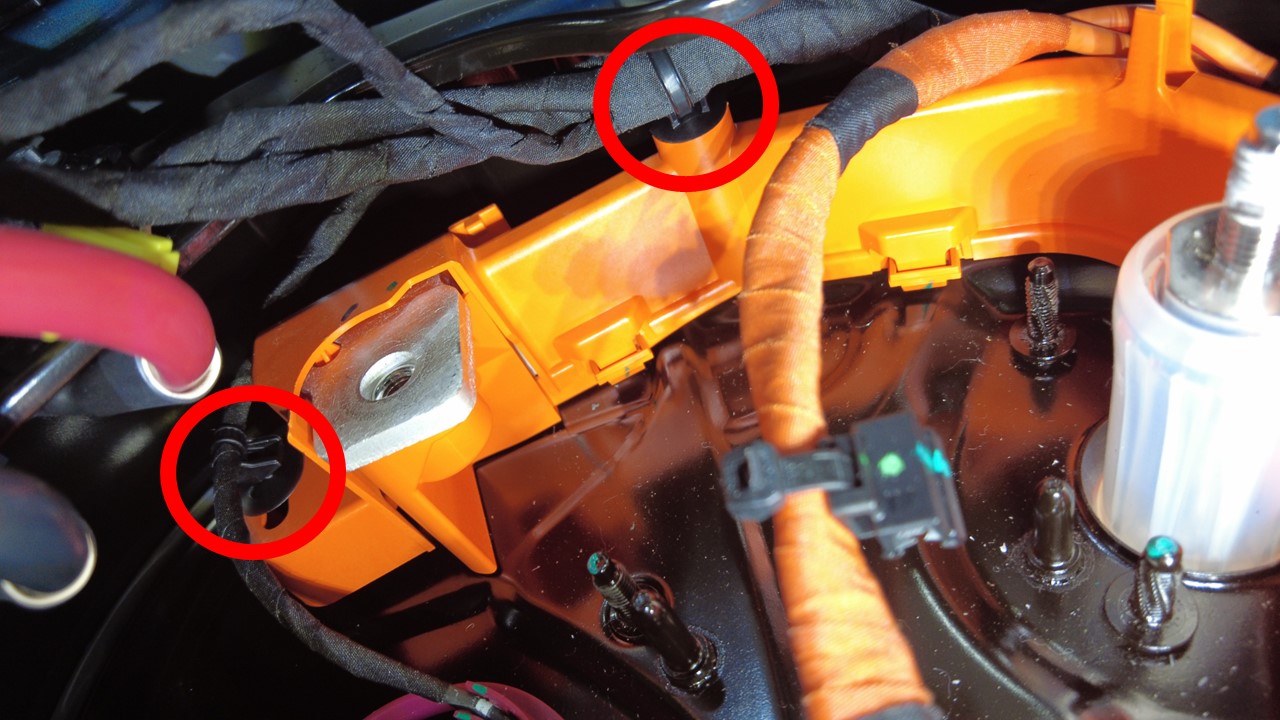

  2. 将高压电池仓线束夹（3 个）安装到正极直流链路上。

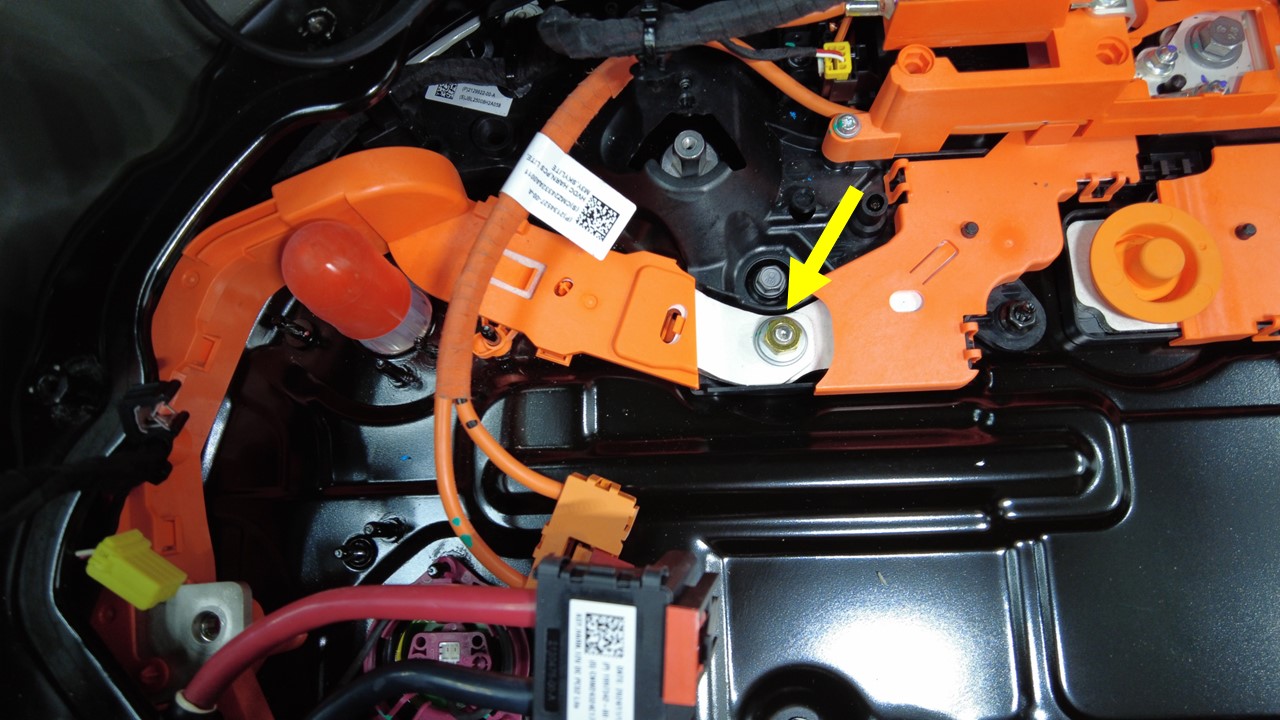

  3. 安装新的螺母，将直流链路固定到直流链路正极母排上。
    5 Nm (3.7 lbs-ft) + 35 degrees
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1/4 英寸 13 毫米高压绝缘方形钻头套筒
    Informational PurposesAn informational icon, calling your attention
    注
    紧固螺母后进行标记。

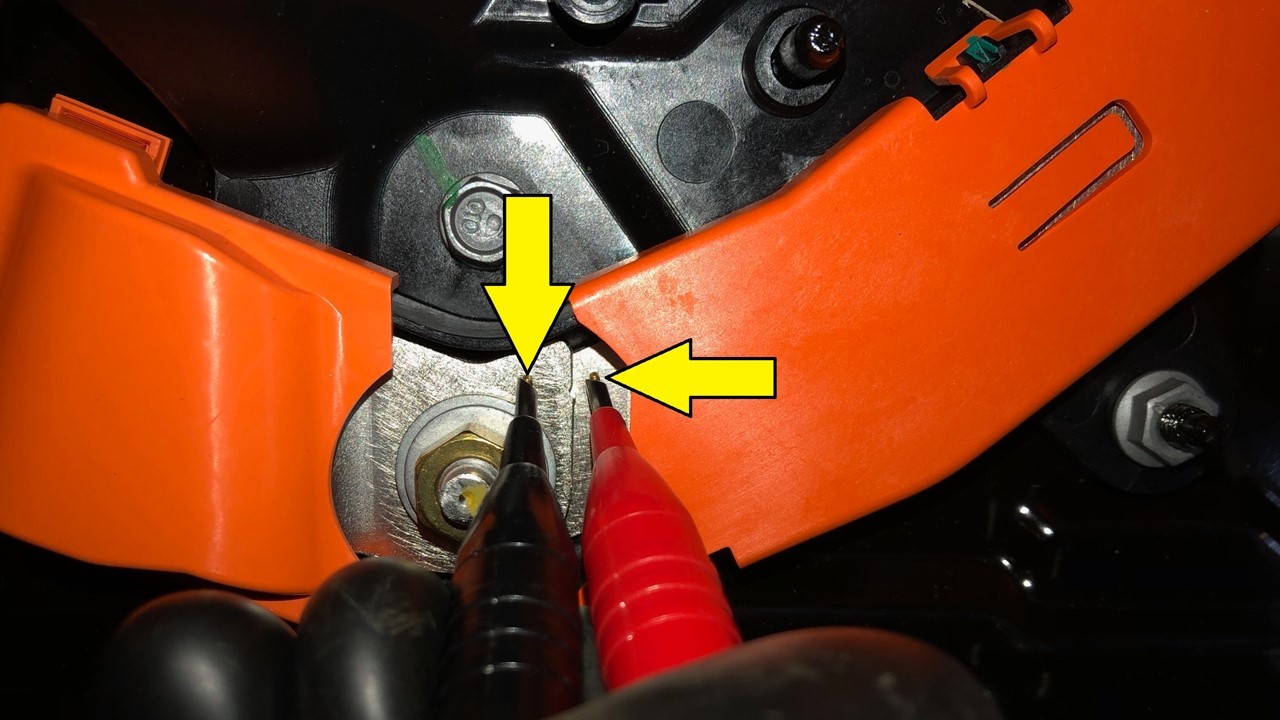

  4. 测量直流链路至直流链路正极母排处的电阻。
    Informational PurposesAn informational icon, calling your attention
    注
    可接受电阻值为 110 微欧或更低。
  5. 安装高压电池直流链路正极母排的高压接头绝缘体。
  6. 安装正极电池组触点开关。请参阅 电池包接触器 - 高压 - 正极 ((拆卸和更换))。
  7. 安装 PCS2 Lite。请参阅 PCS（第二代 Lite 版）- 高压电池仓（Model Y L） ((拆卸和更换))。
