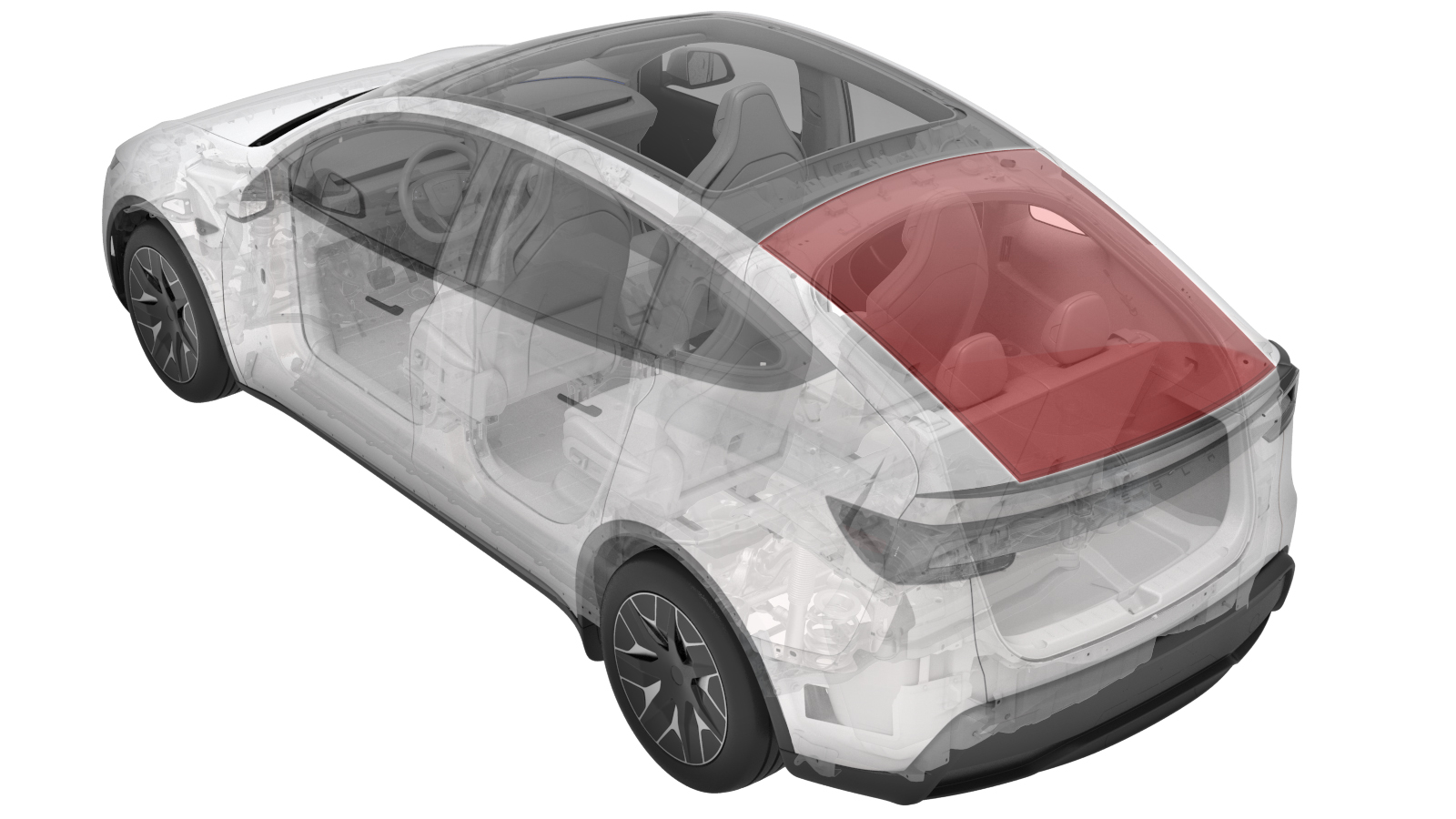

后挡风玻璃（Model Y L） ((拆卸和更换))
校正代码
10200200102
FRT
1.68
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
警告
执行此程序时，穿戴适当的个人防护装备 (PPE)，包括防割手套和护目镜。
设备：
- 便携式工作台：1054720-00-A
- 可伸缩刀片式刀具：1082497-00-A
- 双吸盘手柄：1080599-00-A
- 填缝胶枪：1080593-00-A
- 1571168-00-A WRD Spider 3 玻璃拆卸套件
拆卸
-
在背光灯玻璃周围车身上粘贴遮蔽胶带，以保护车漆免受损坏。
- 拆下掀背尾门下部饰板。请参阅 饰板 - 掀背车门 - 下部 ((拆卸和更换))。
-

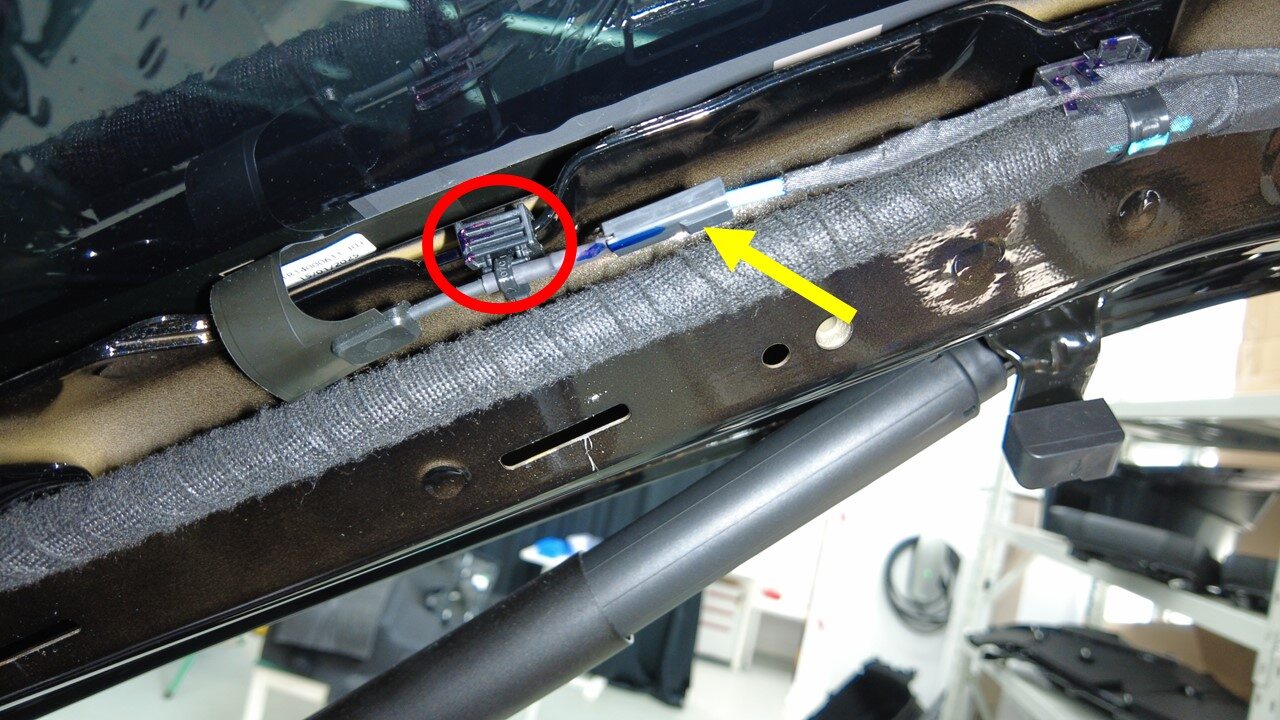

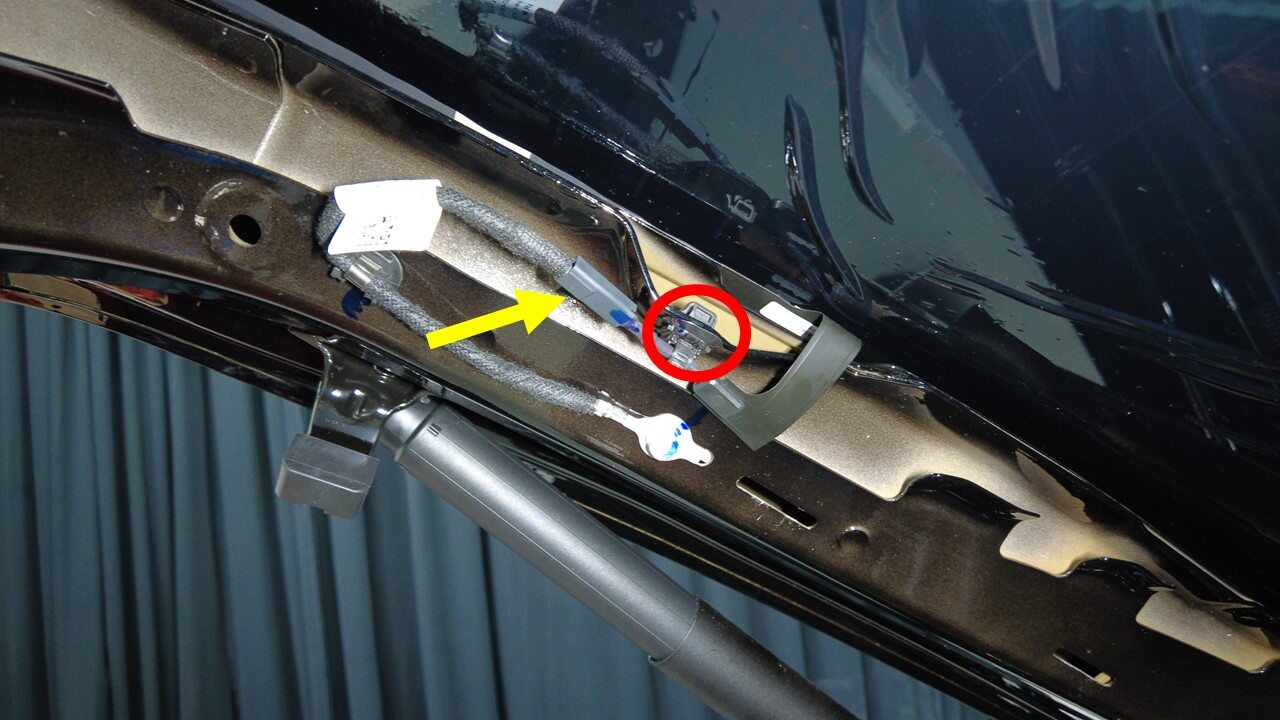

断开背光灯玻璃加热器正极连接器，然后松开将连接器固定到车身的卡子。
-
断开背光灯玻璃加热器接地带连接器，然后松开将连接器固定到车身的卡子。
-

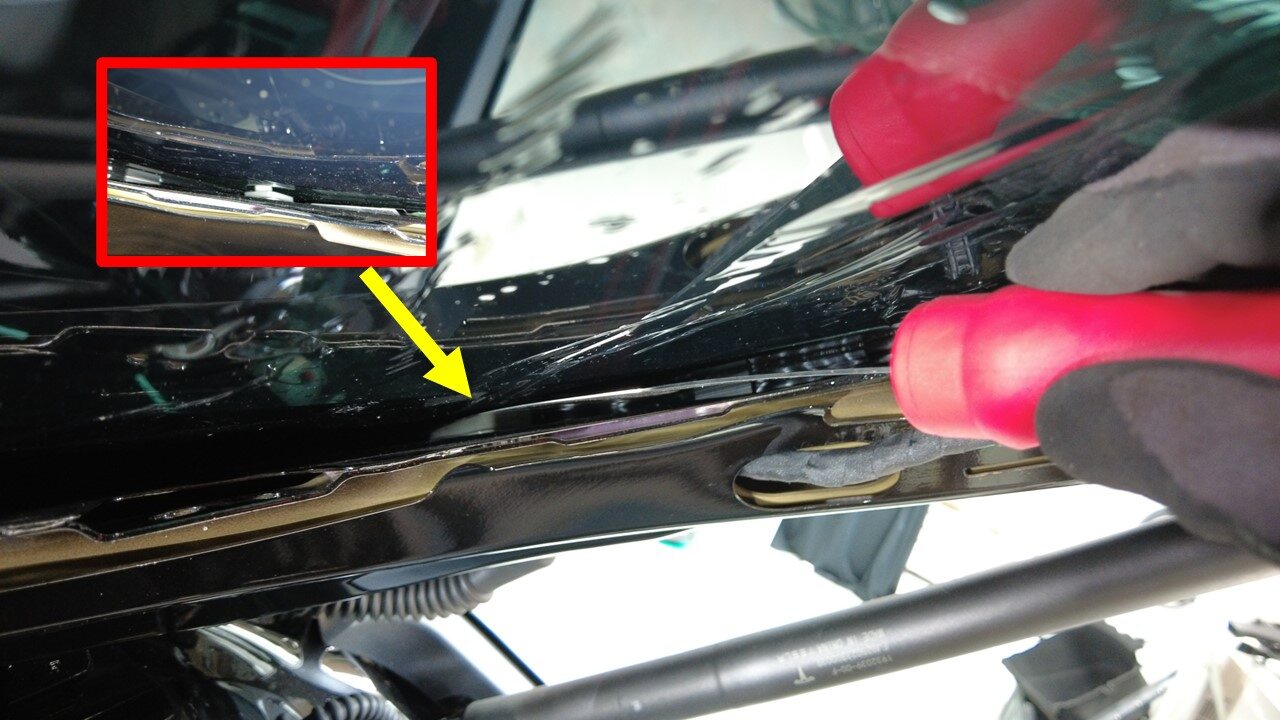

使用圆头手锤和垫片刮刀或等效工具去除背光灯玻璃两侧的两个固定销。
警告执行此步骤时，请穿戴适当的个人防护装备，其中包括护目镜。
-
准备 WRD Spider 3 玻璃拆卸套件。
TIp推荐使用以下工具
- WRD Spider 3 - 1571168-00-A
-

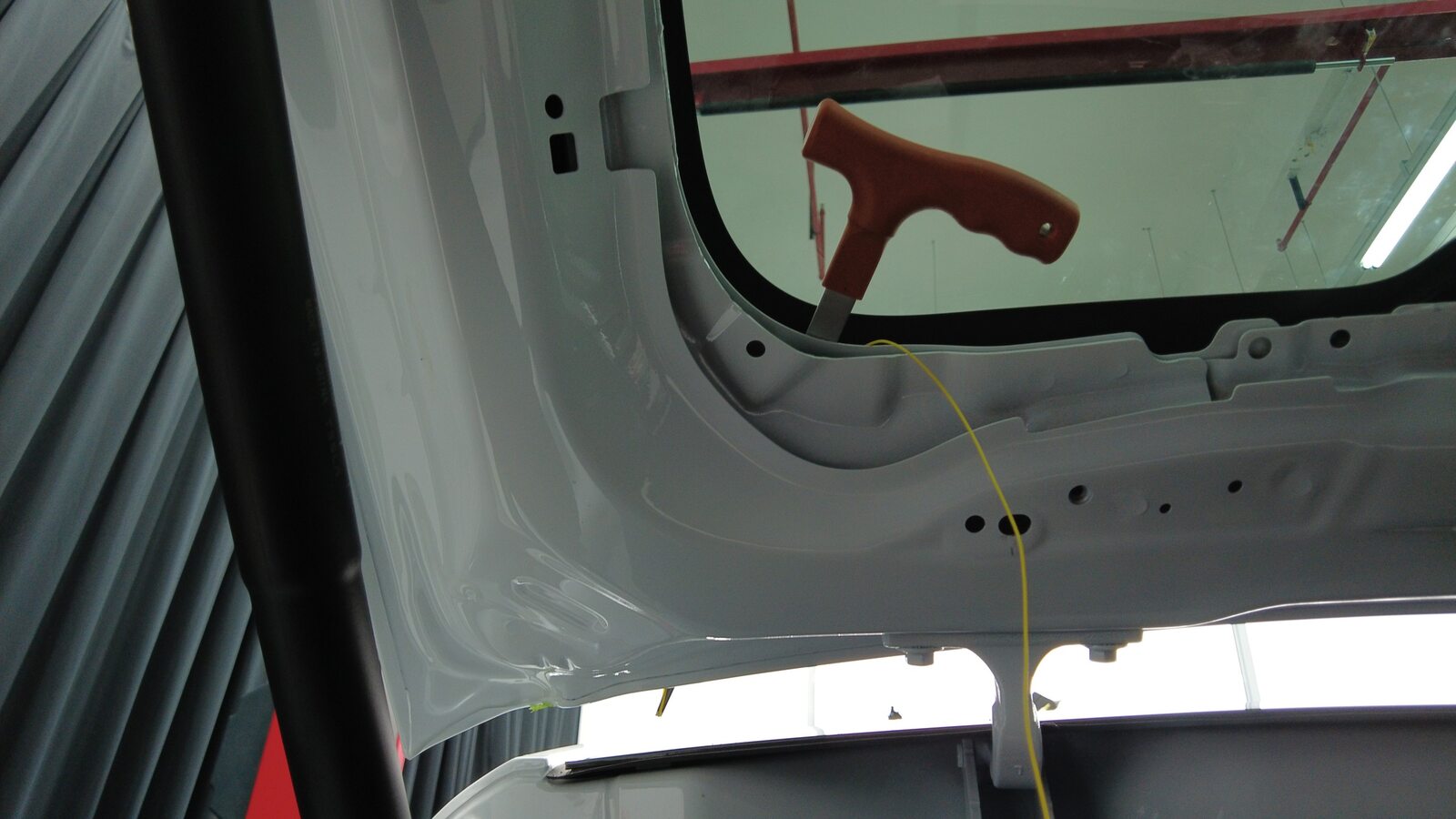

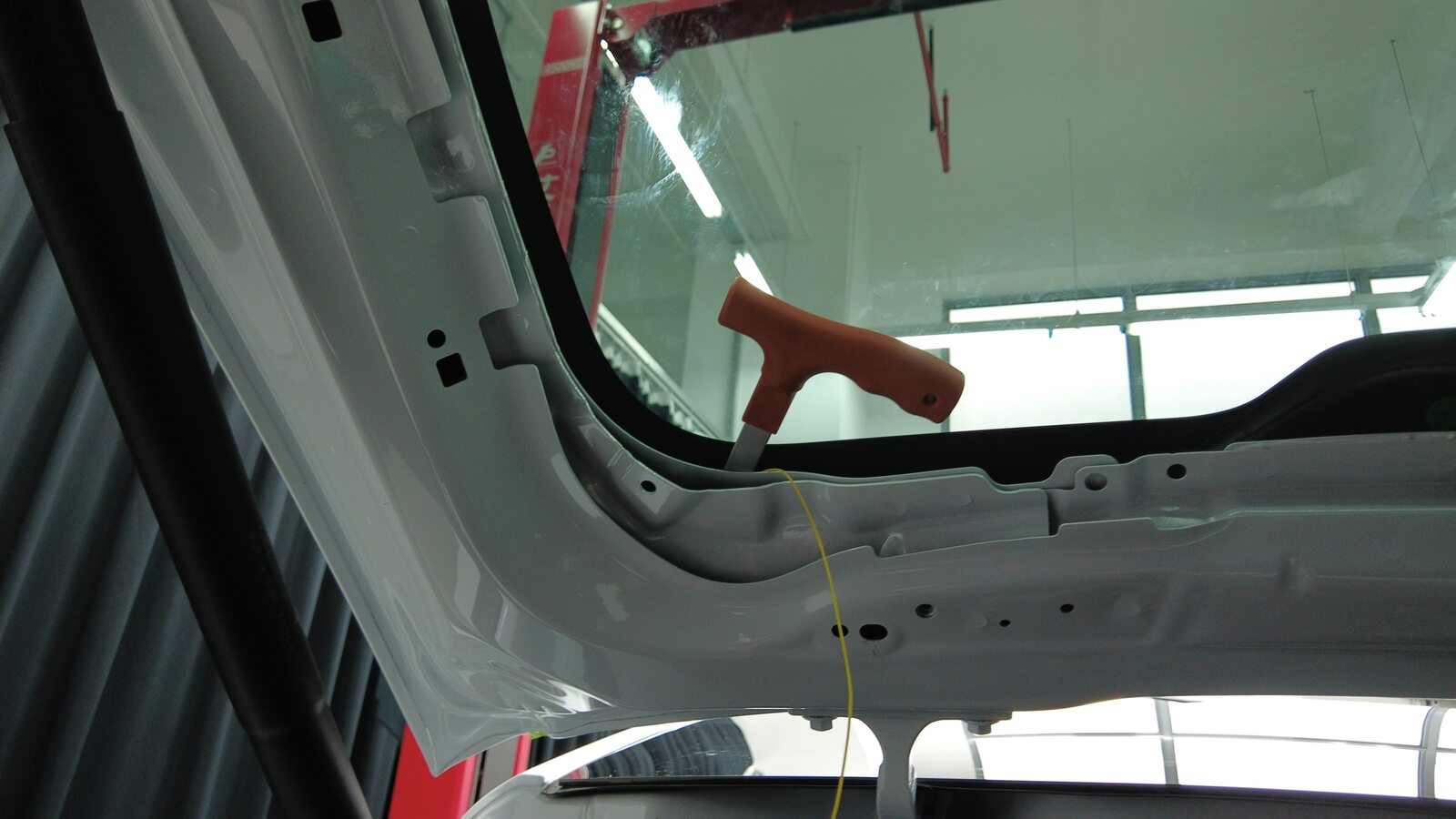

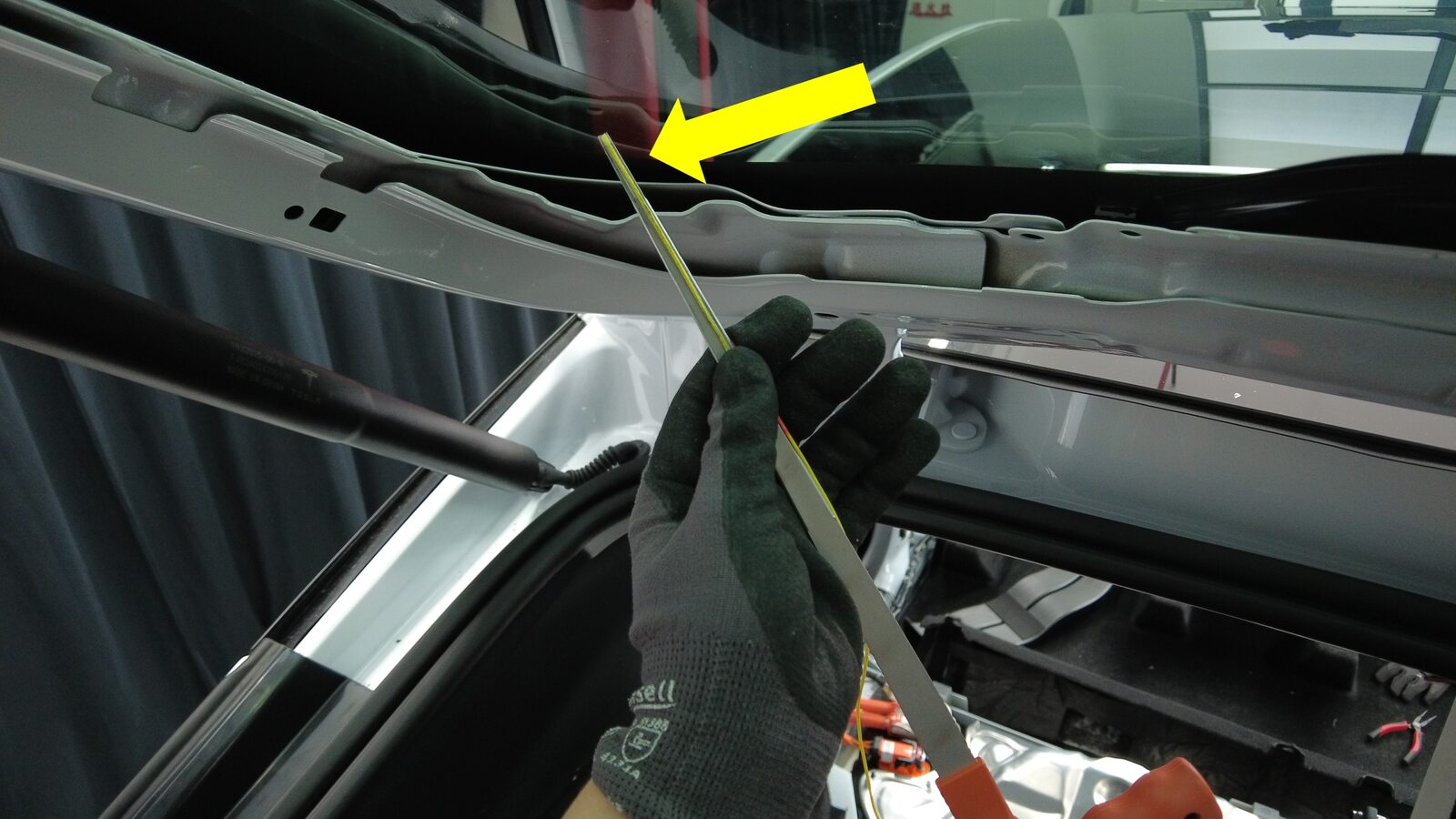

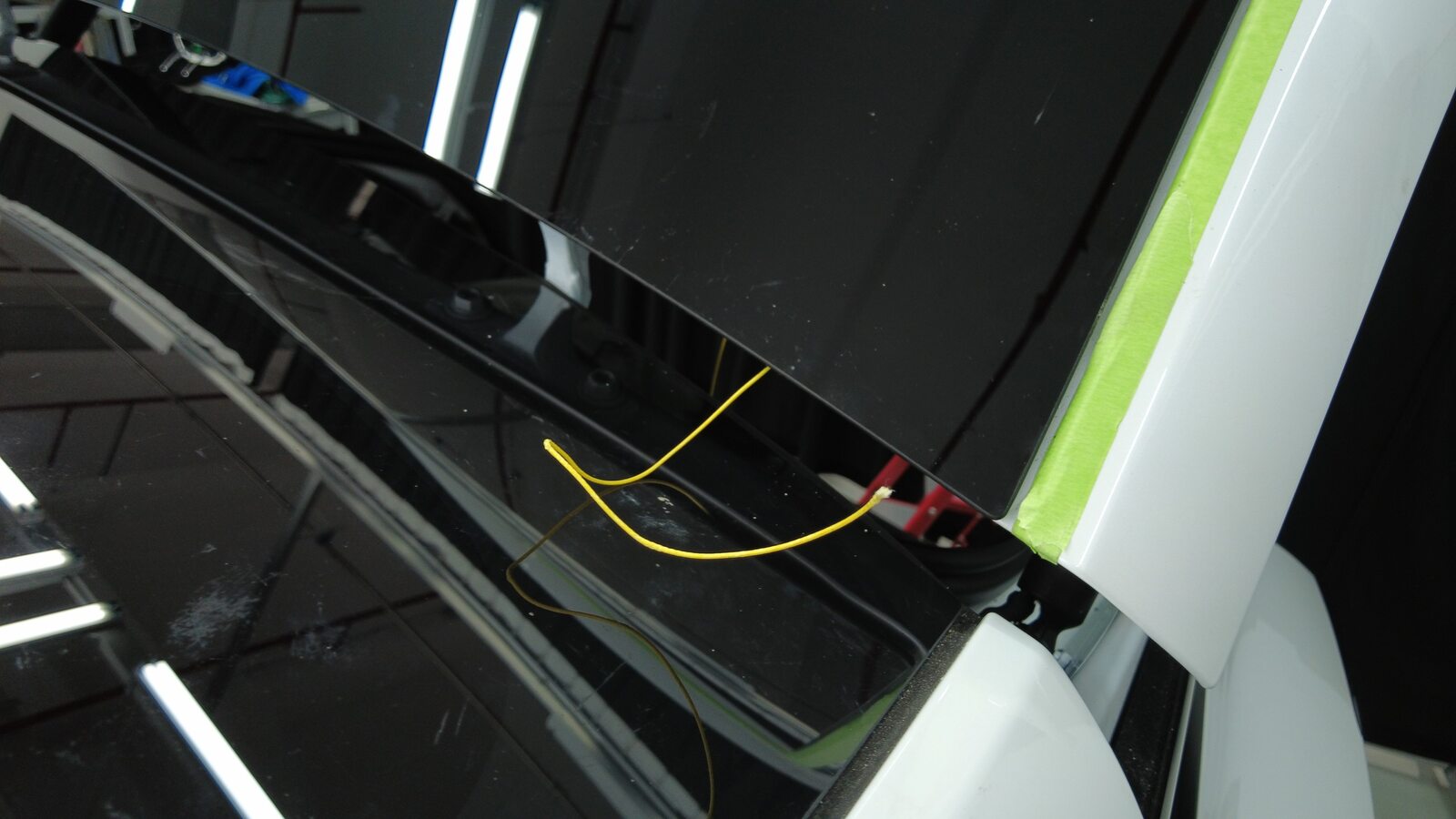

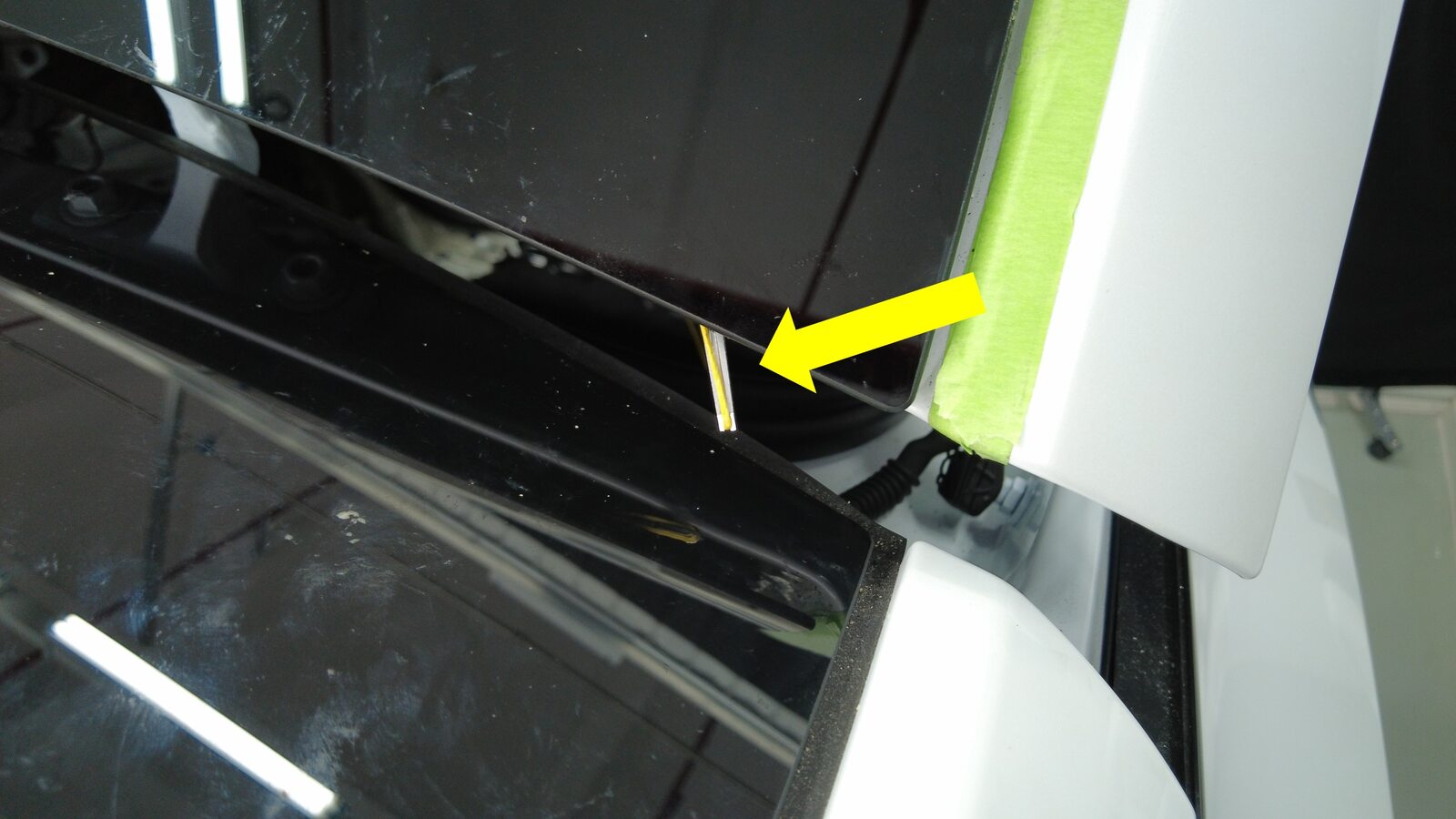

将线固定在穿线器上，然后将穿线器从车辆内部穿过背光灯玻璃左侧固定销附近的胶黏剂涂层。
警告注意使用穿线器时请勿损坏背光灯玻璃。
-
拉出尼龙绳。
注确保拉出尼龙绳的长度足够缠绕在玻璃的周围。
-

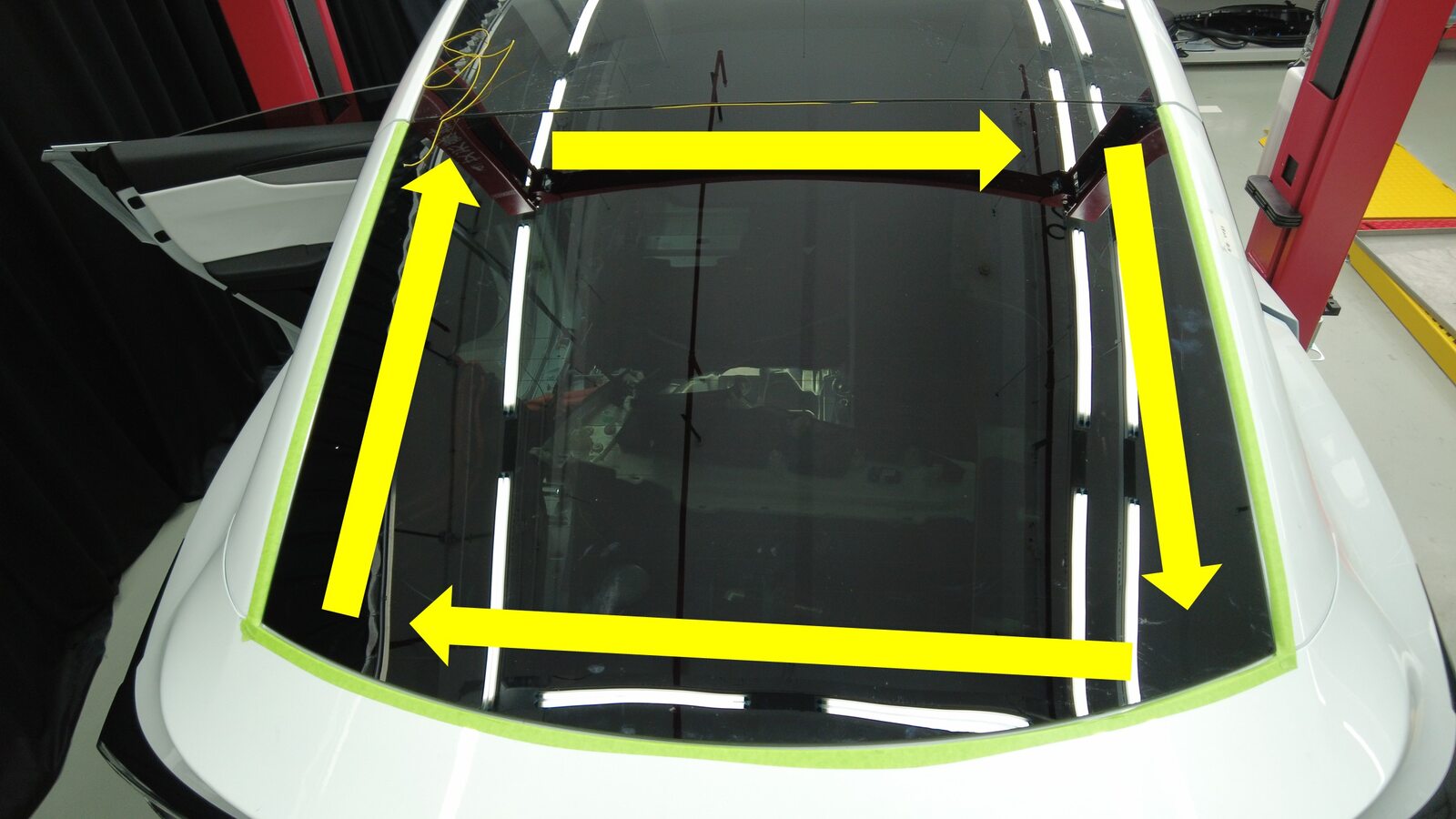

从车辆外部将尼龙绳顺时针缠绕在背光灯玻璃聚氨酯上。
-

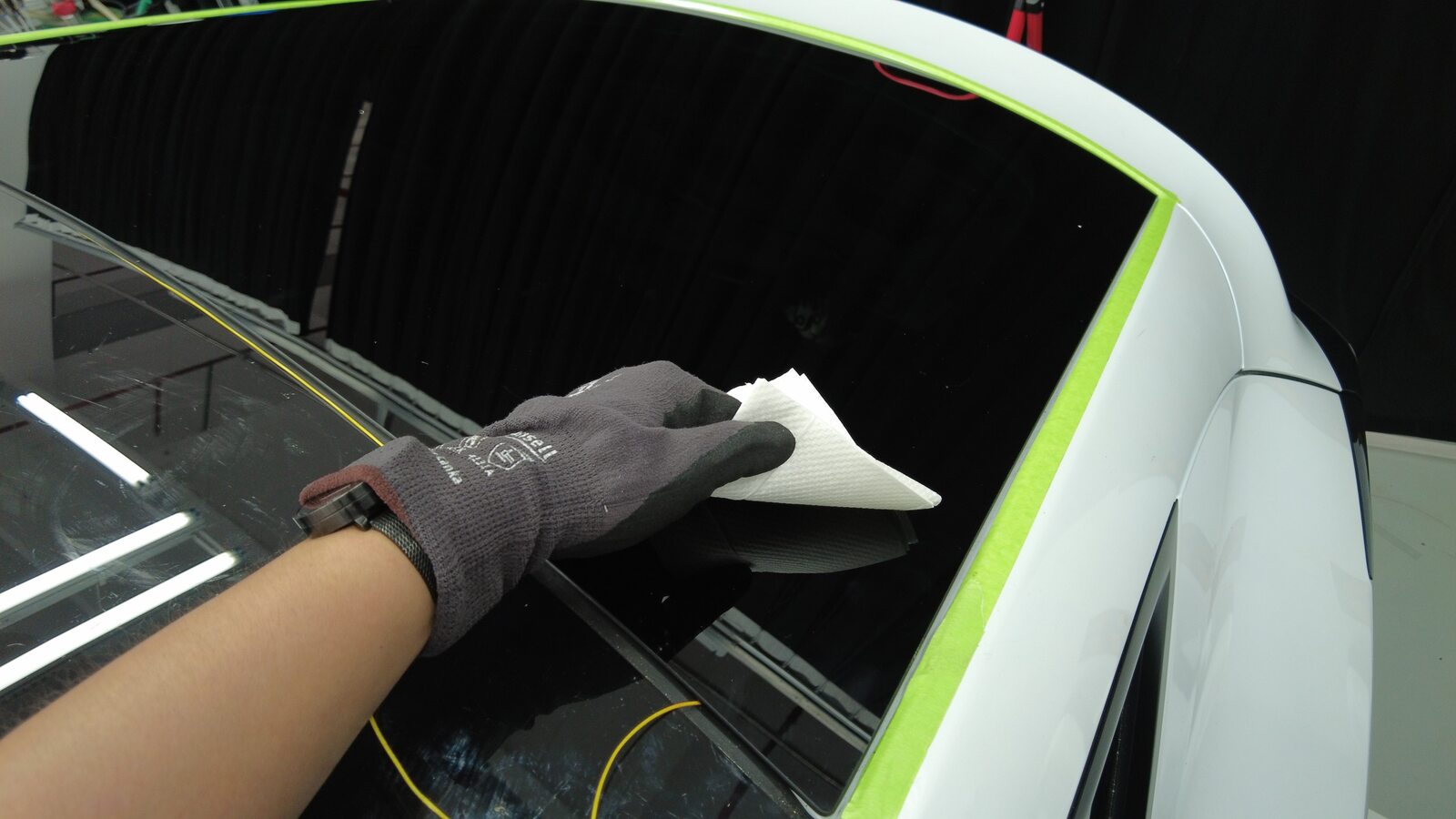

使用异丙醇 (IPA) 湿巾清洁背光灯玻璃左上角。
-

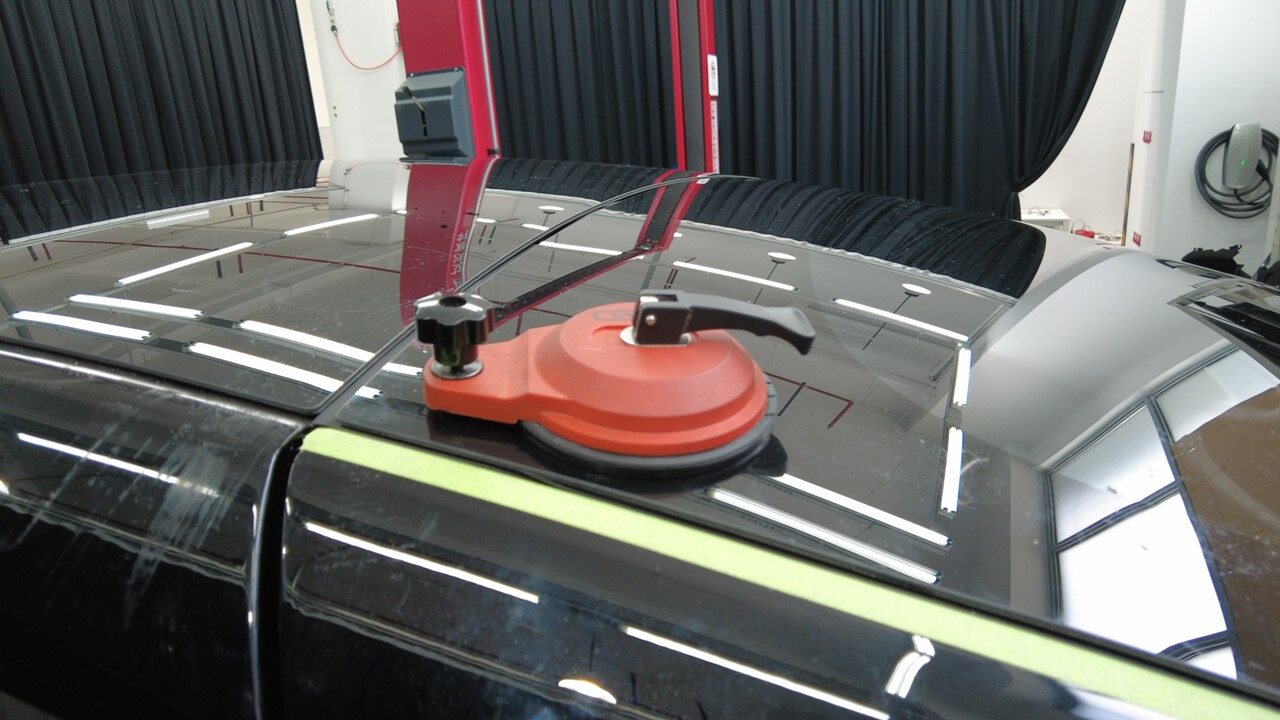

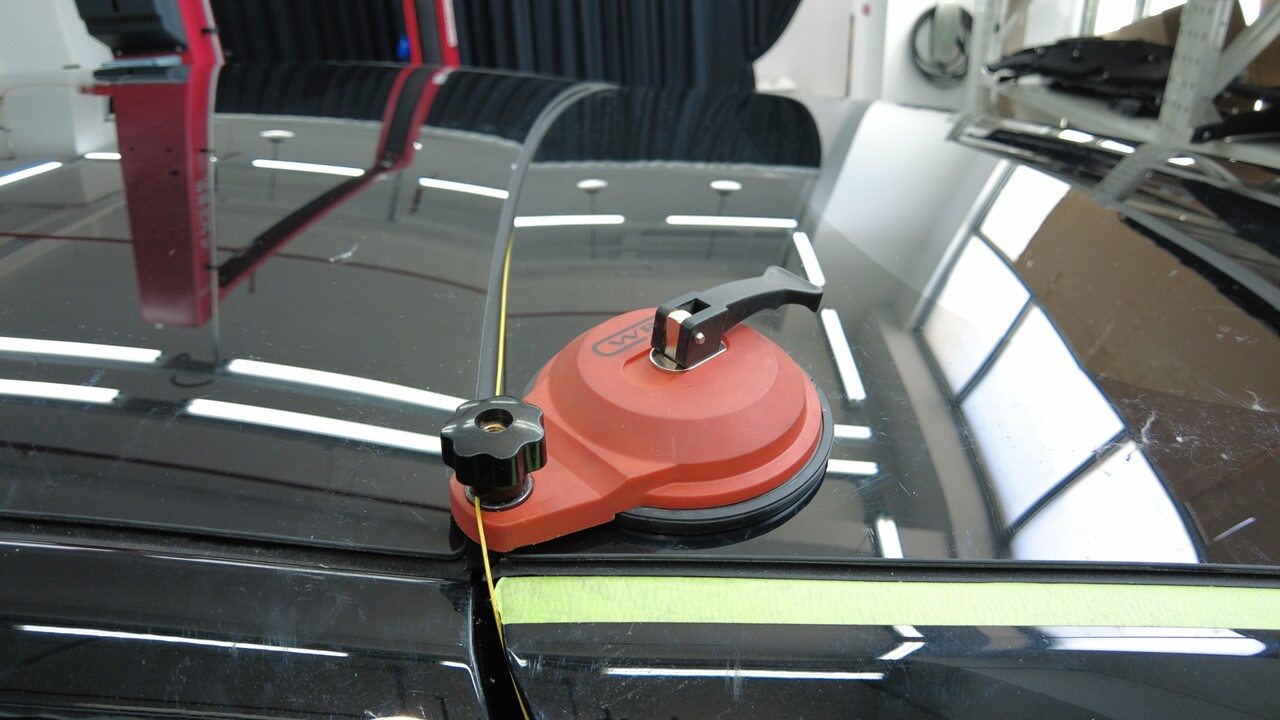

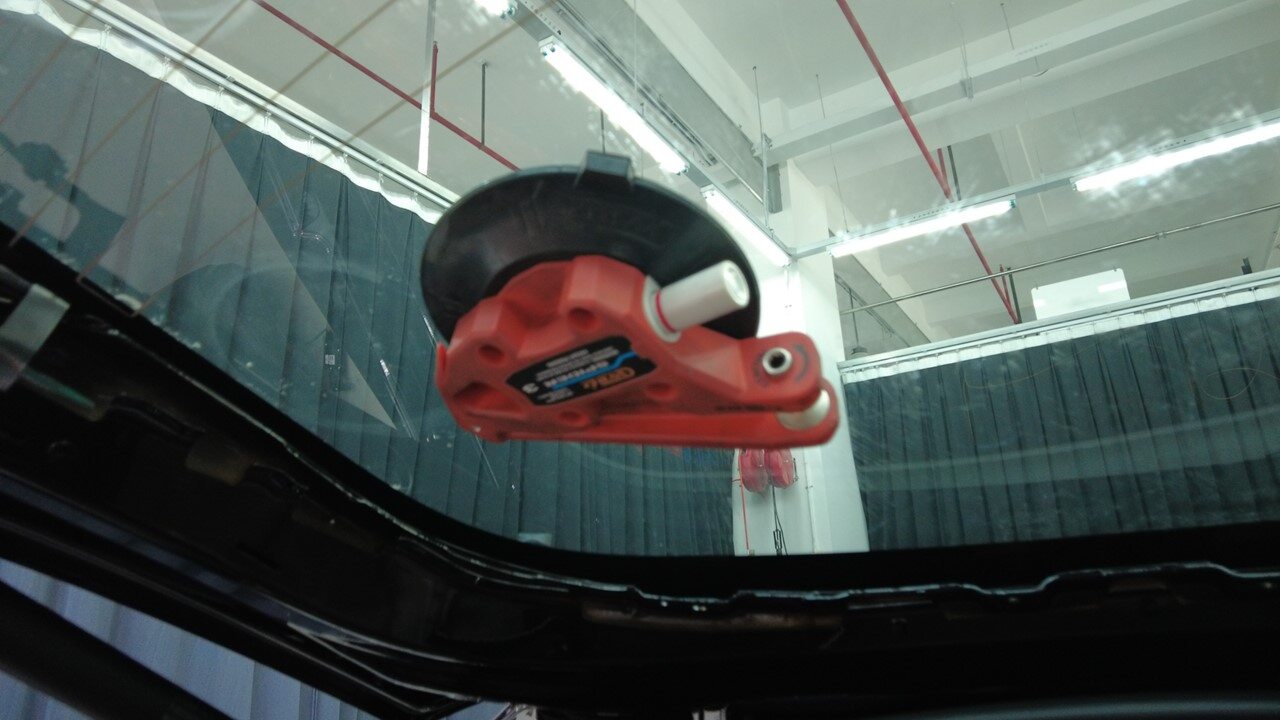

将锚固吸盘放置在背光灯玻璃左上角。
注将锚固吸盘放置在手柄工具的起点附近。
-
将尼龙绳紧固到锚固吸盘上。
-

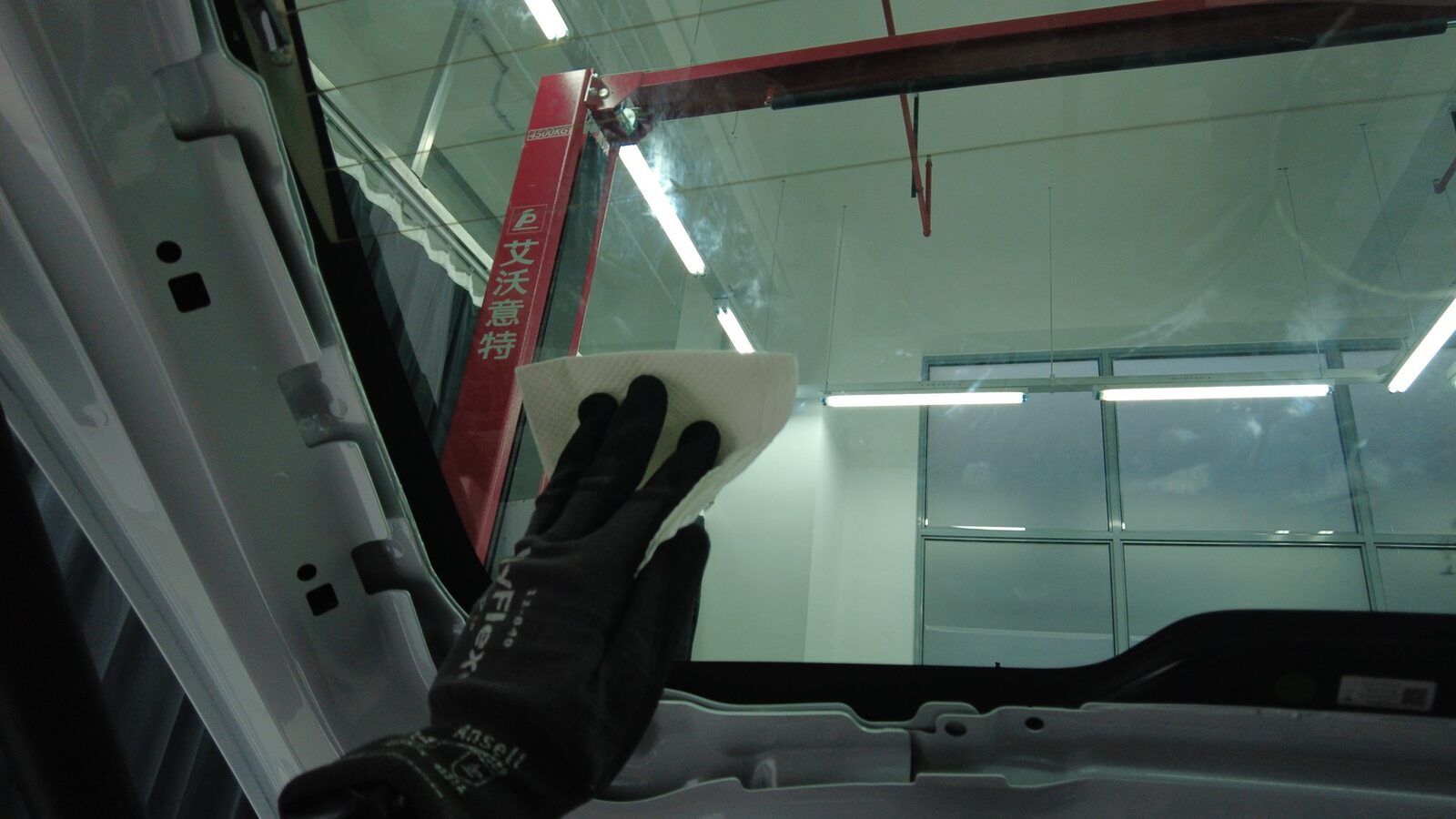

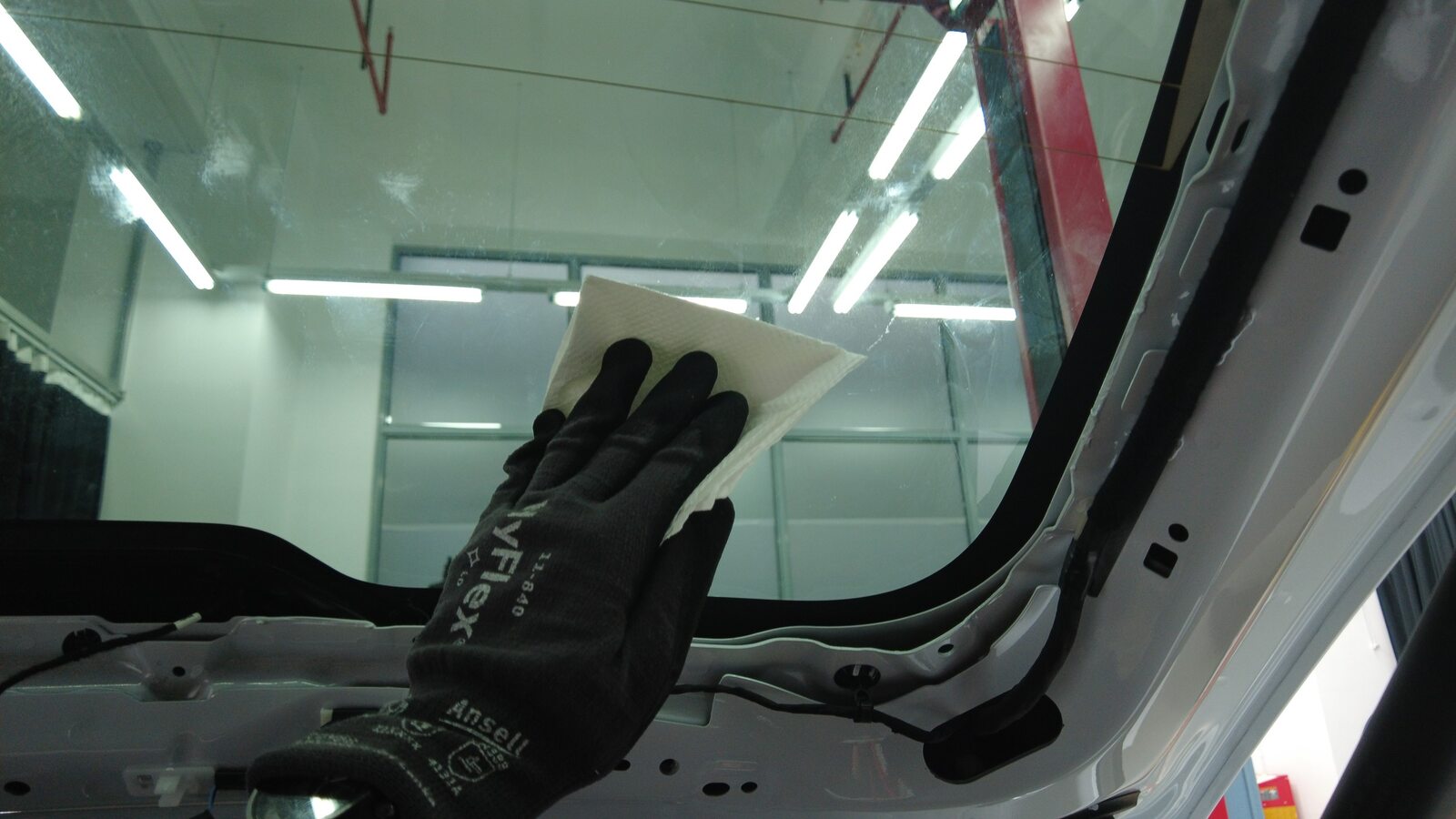

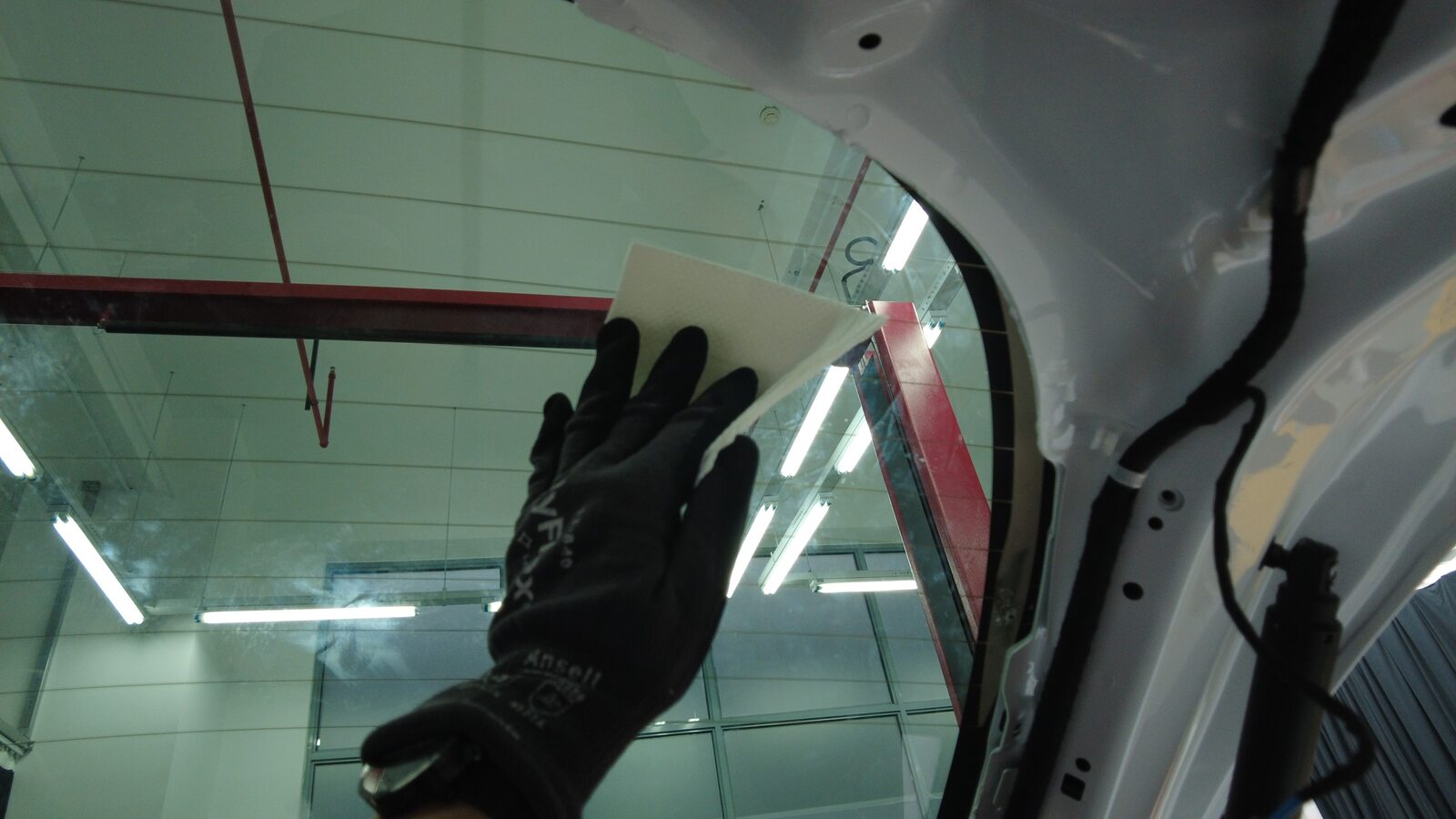

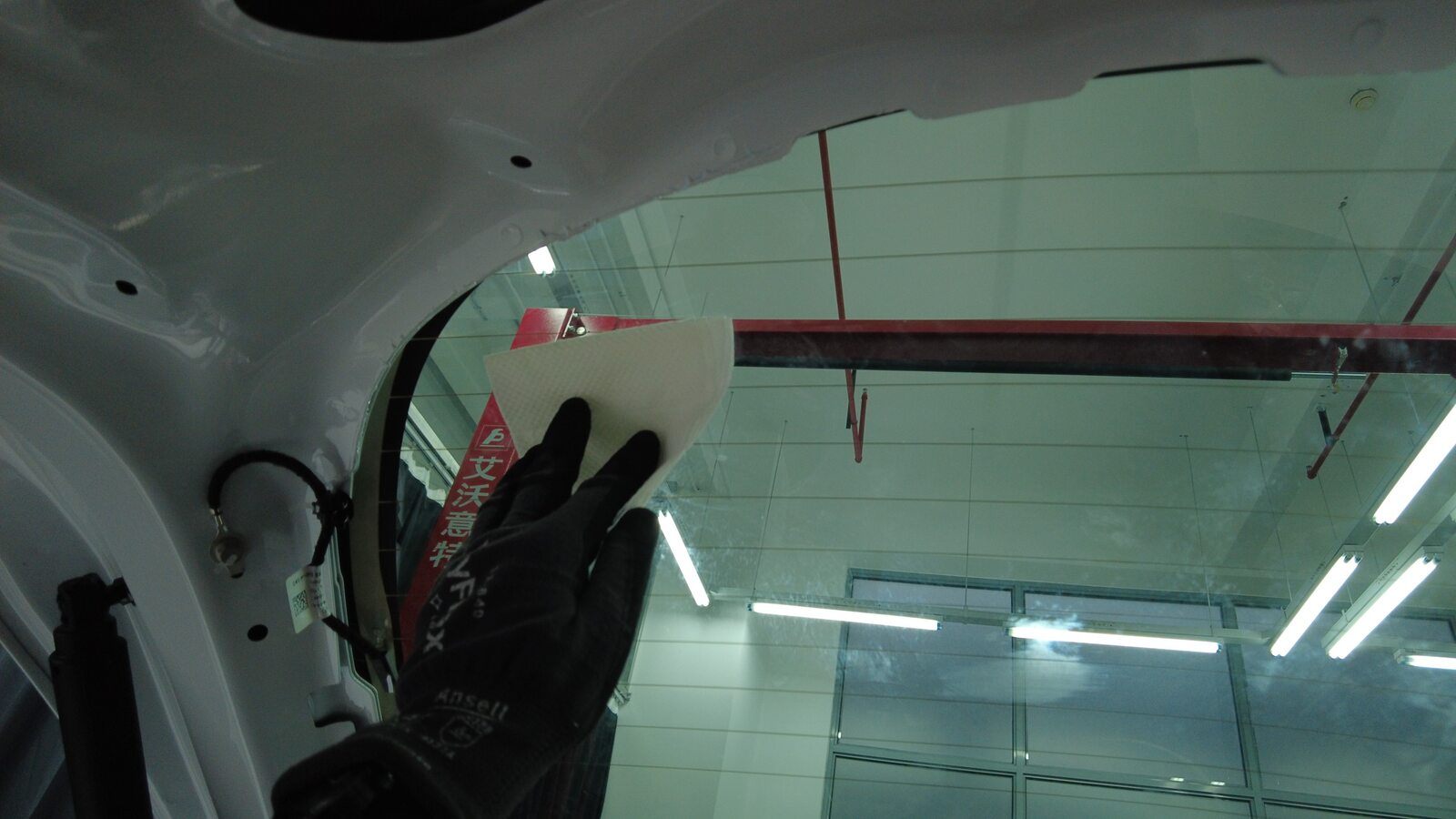

使用异丙醇清洁背光灯玻璃内侧，尤其是玻璃四角。
-

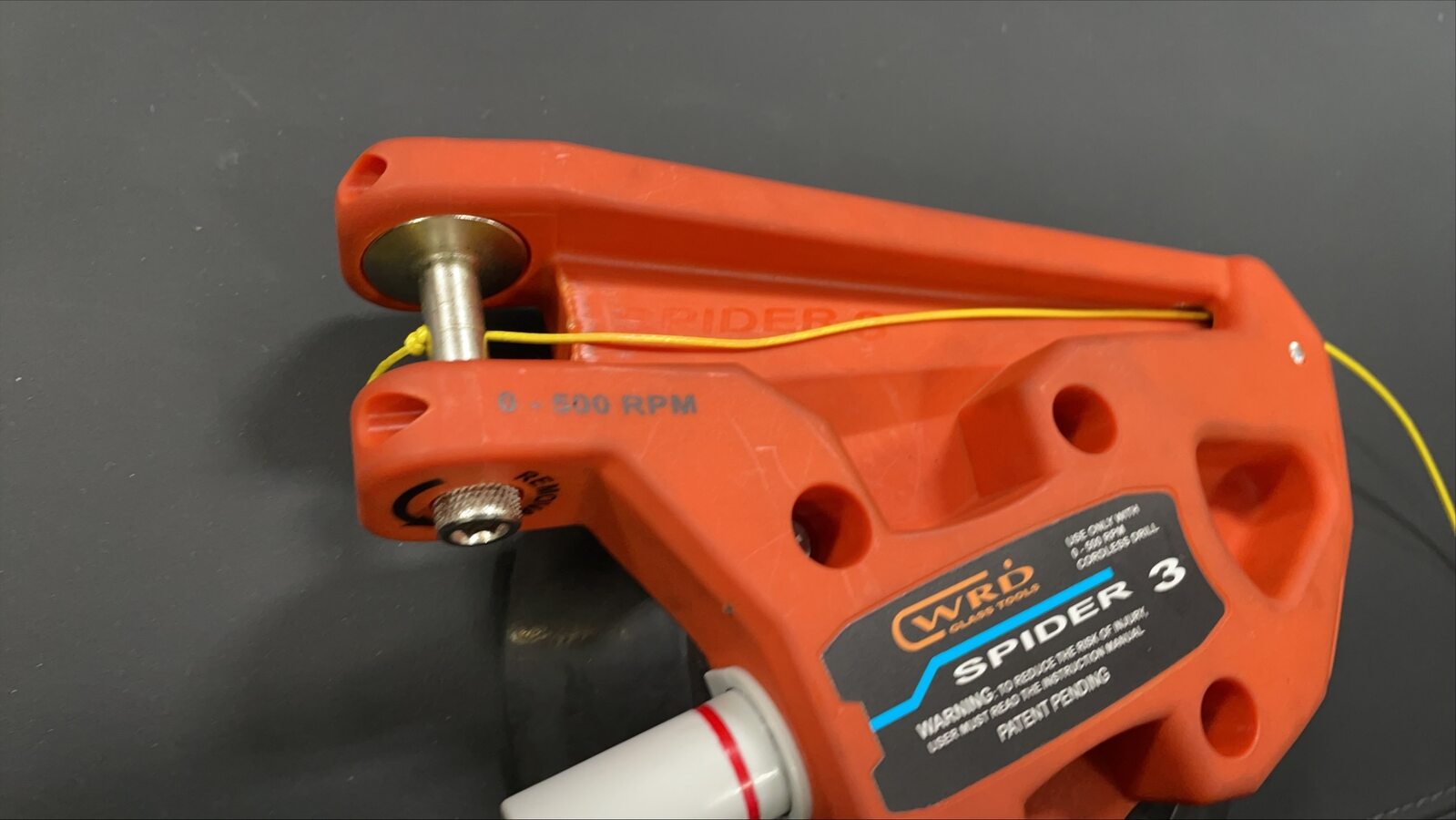

将尼龙绳内侧紧固到 Spider 切割工具上。

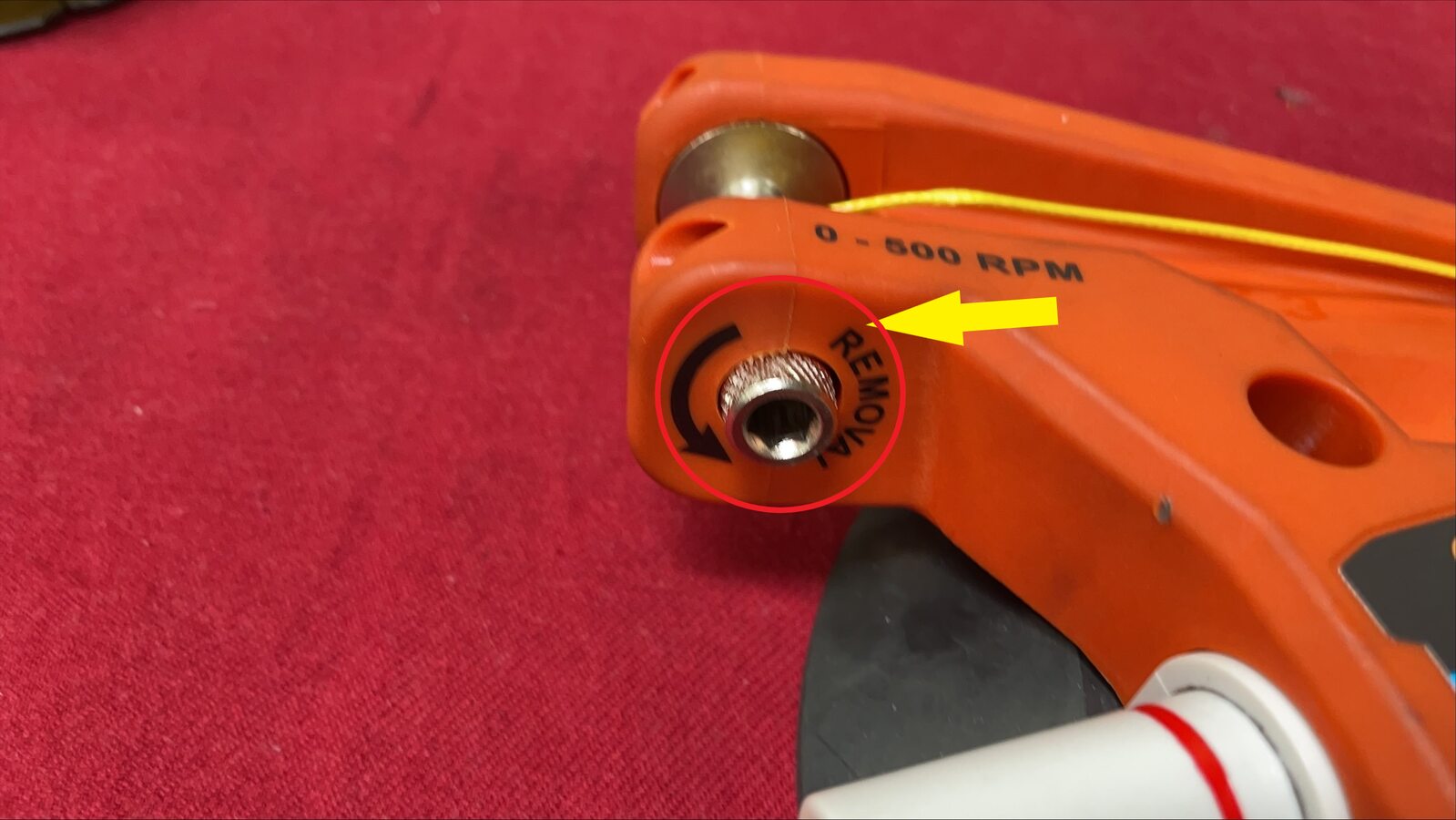

注按照 Spider 工具说明操作。将线穿过切割工具的开口，然后打结将线固定到位。如果轴的转动方向不正确，切割工具将损坏。
-

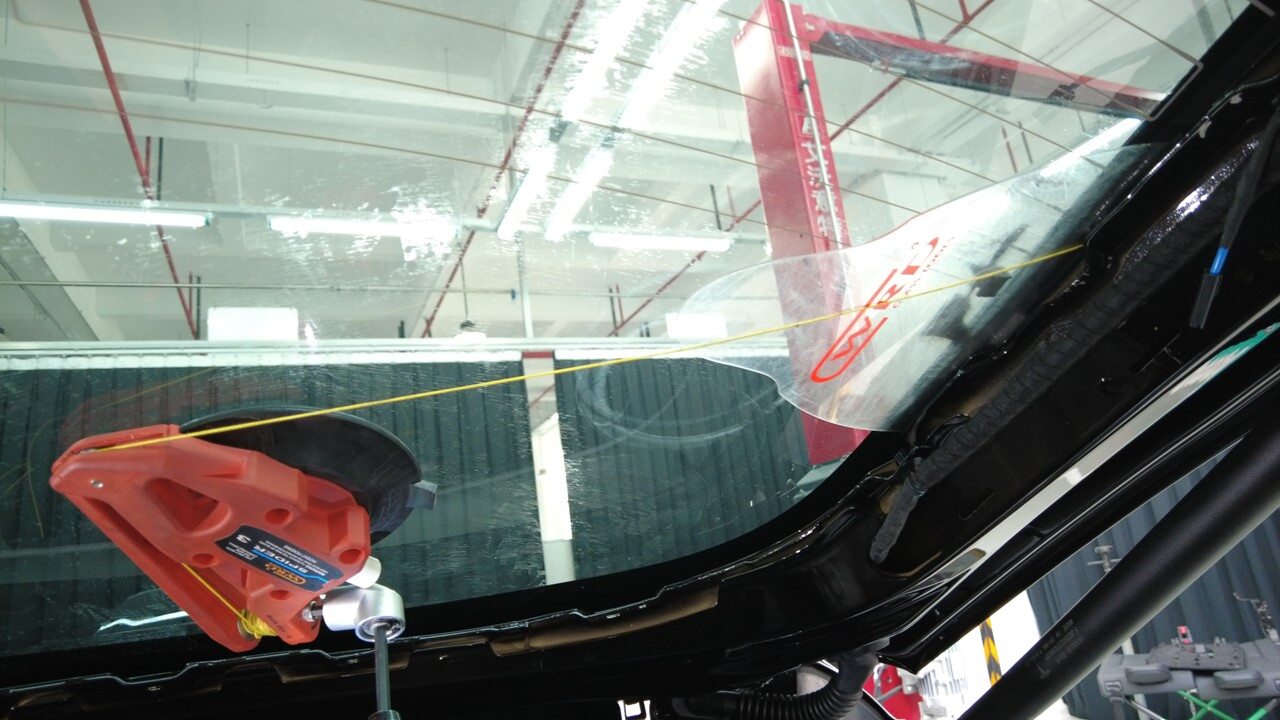

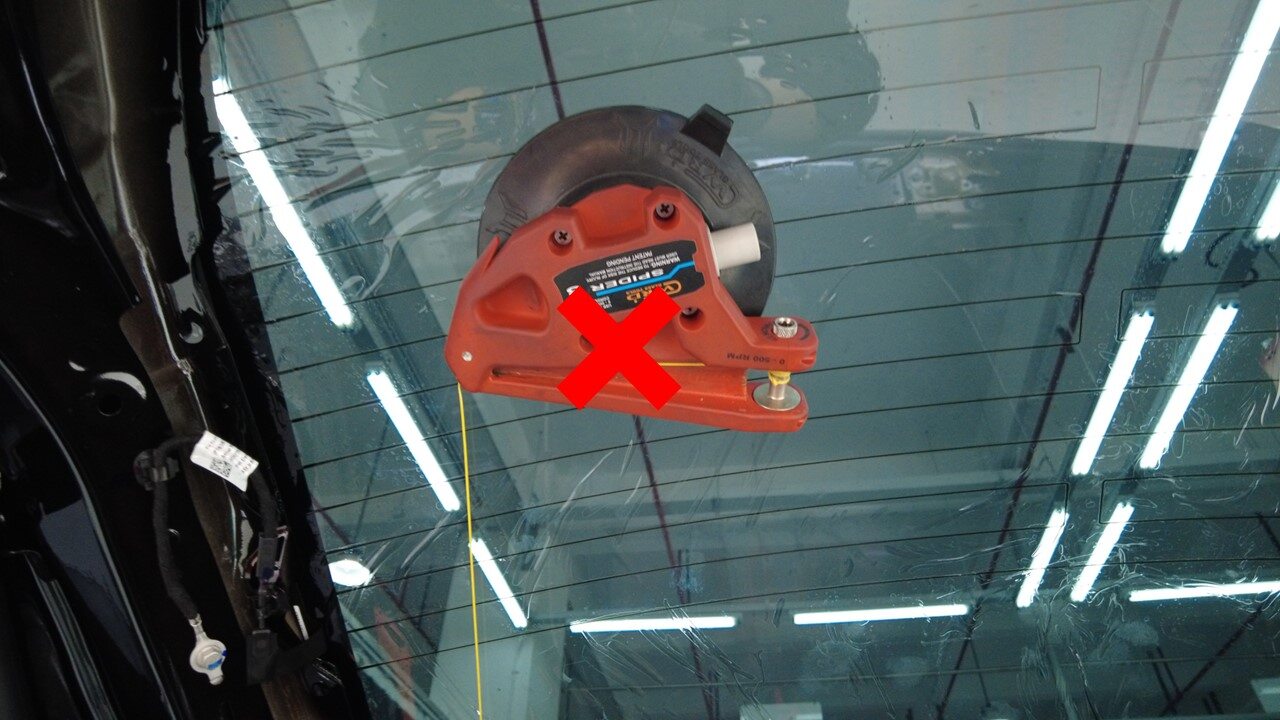

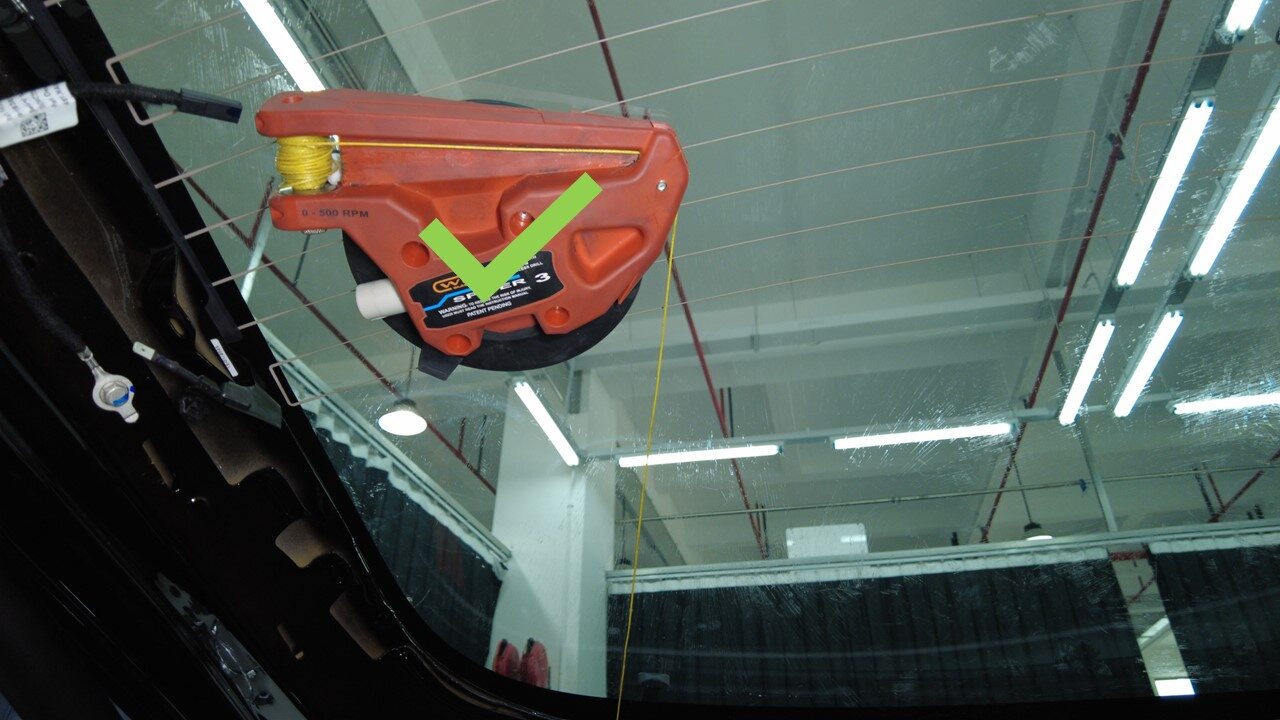

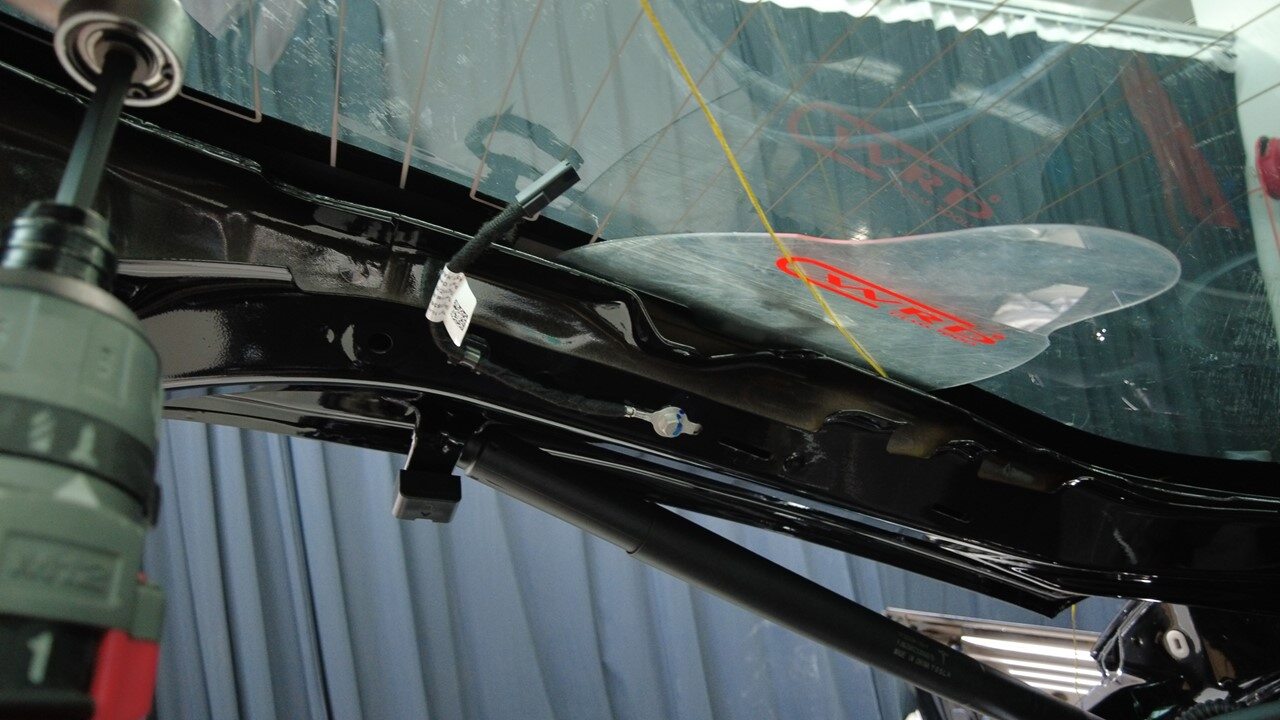

将 Spider 切割工具固定到背光灯玻璃总成内侧。
注注意切割线的方向。确保线缠绕在大滑轮上并保持 90 度角。
-

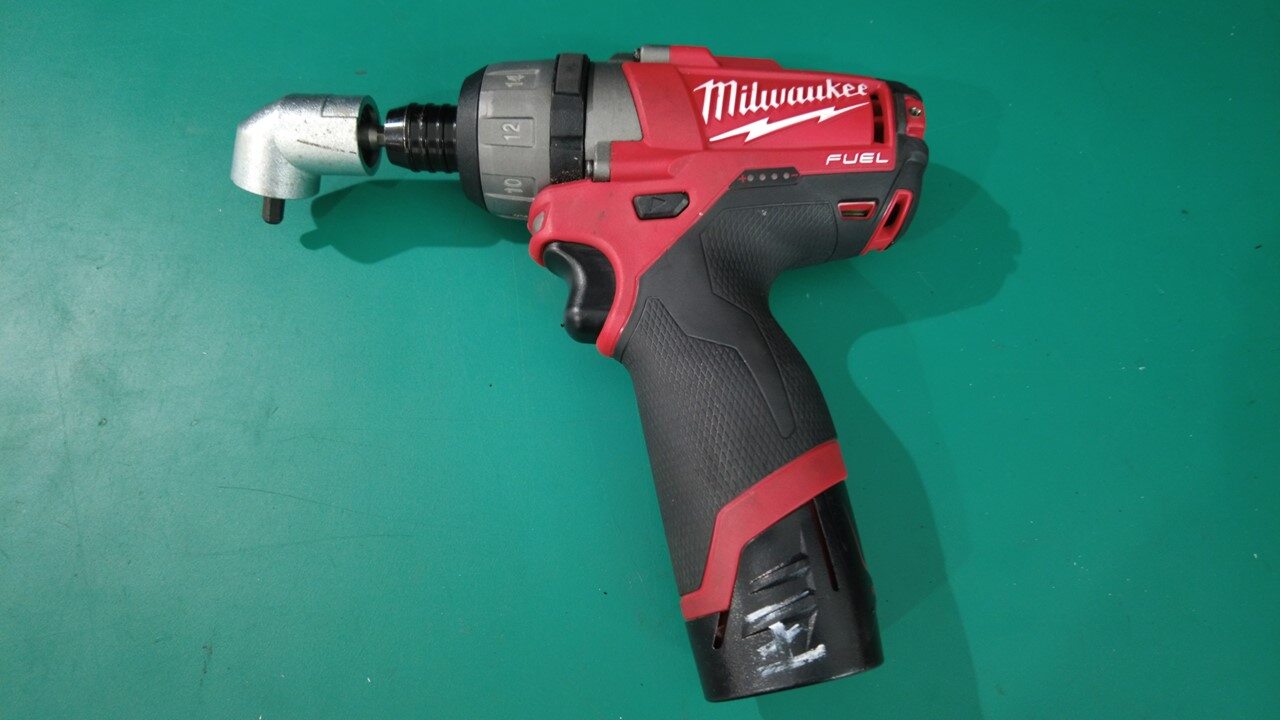

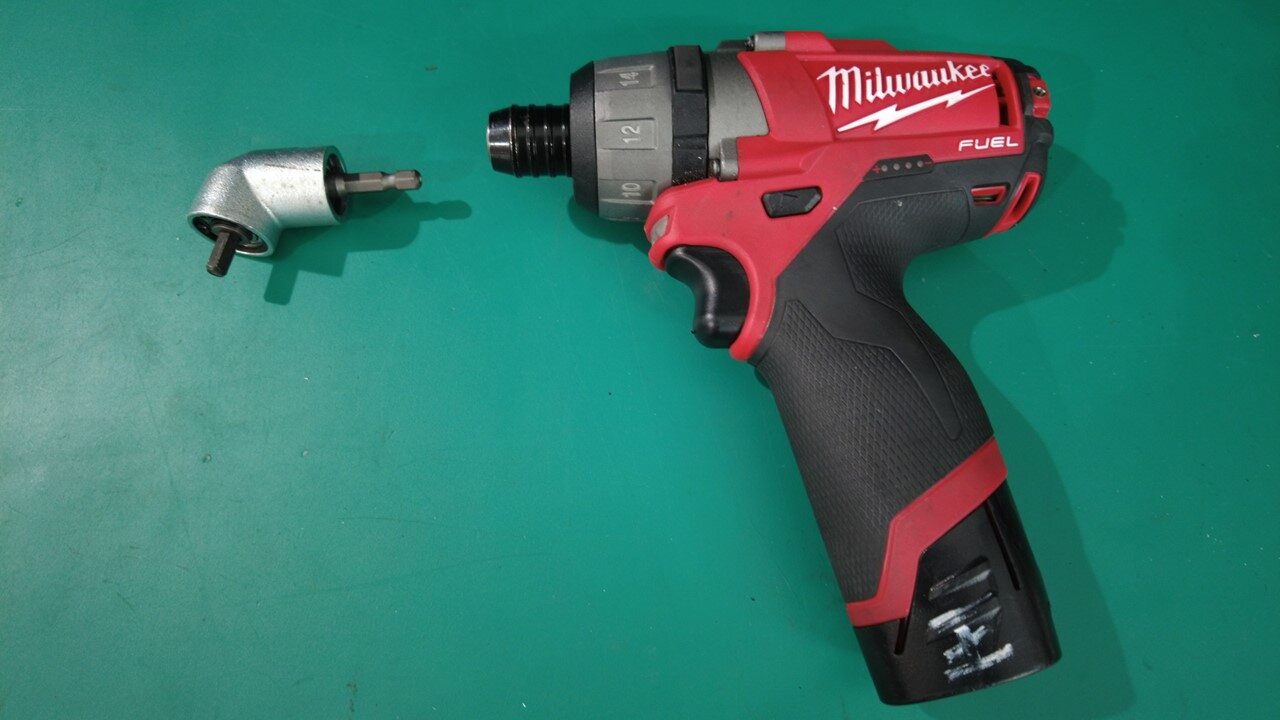

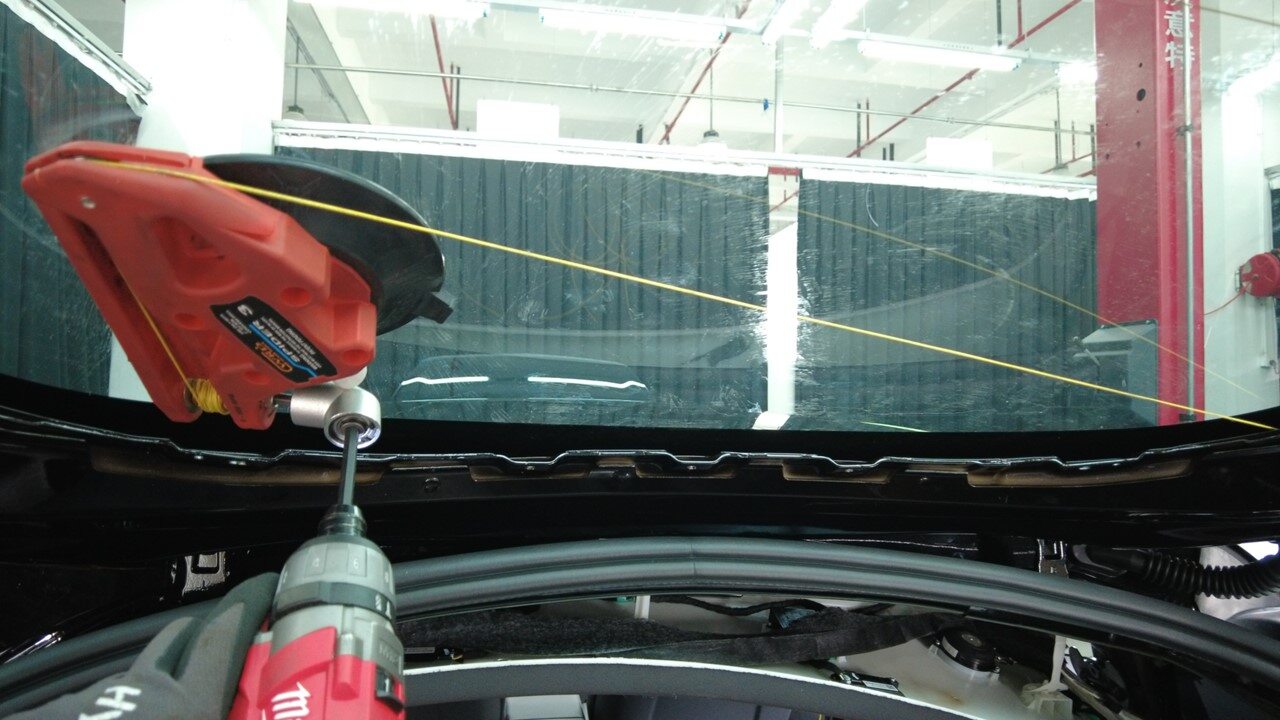

将直角螺丝刀固定到电钻上。
-

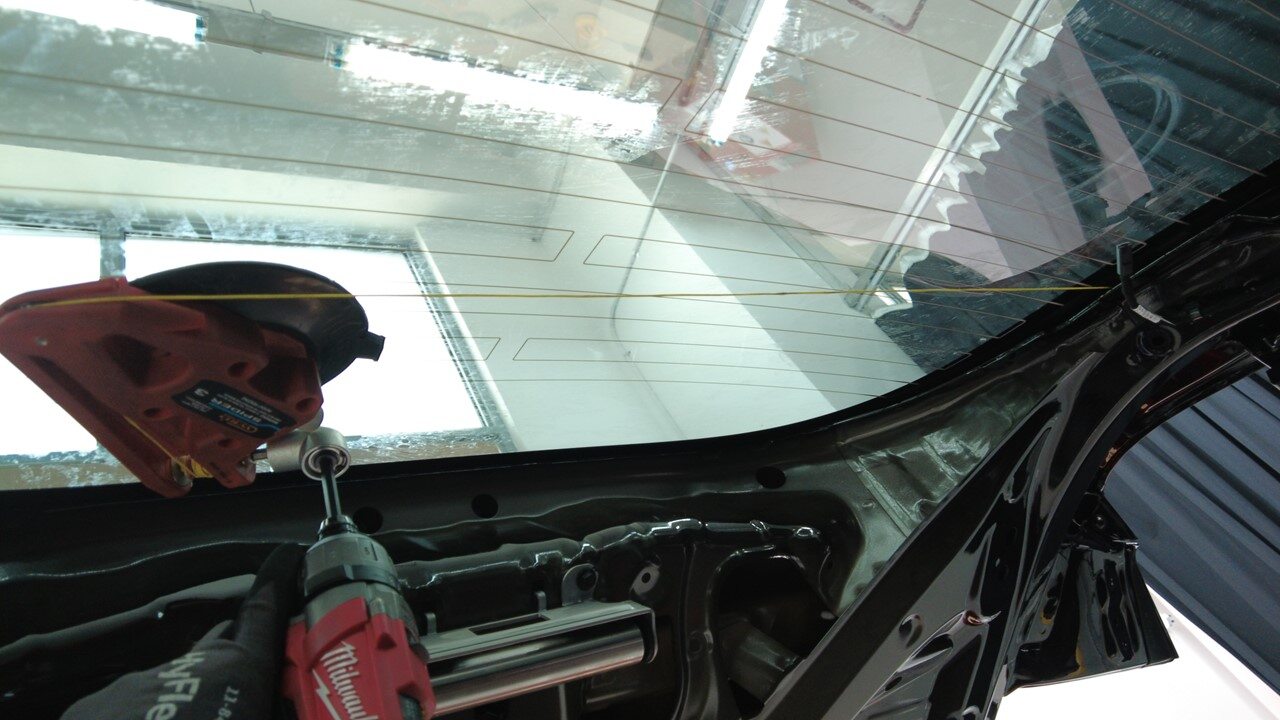

旋转带钻头切割工具的主轴，切割将背光灯玻璃固定到车身的聚氨酯。
注如有必要，可以移动切割工具，使尼龙绳始终保持接近 90° 的角度。注使用前围板护板保护背光灯玻璃加热器连接器。
-
将尼龙绳、锚固吸盘和切割工具从背光灯玻璃上拆下。
- 手动关闭掀背尾门。
-

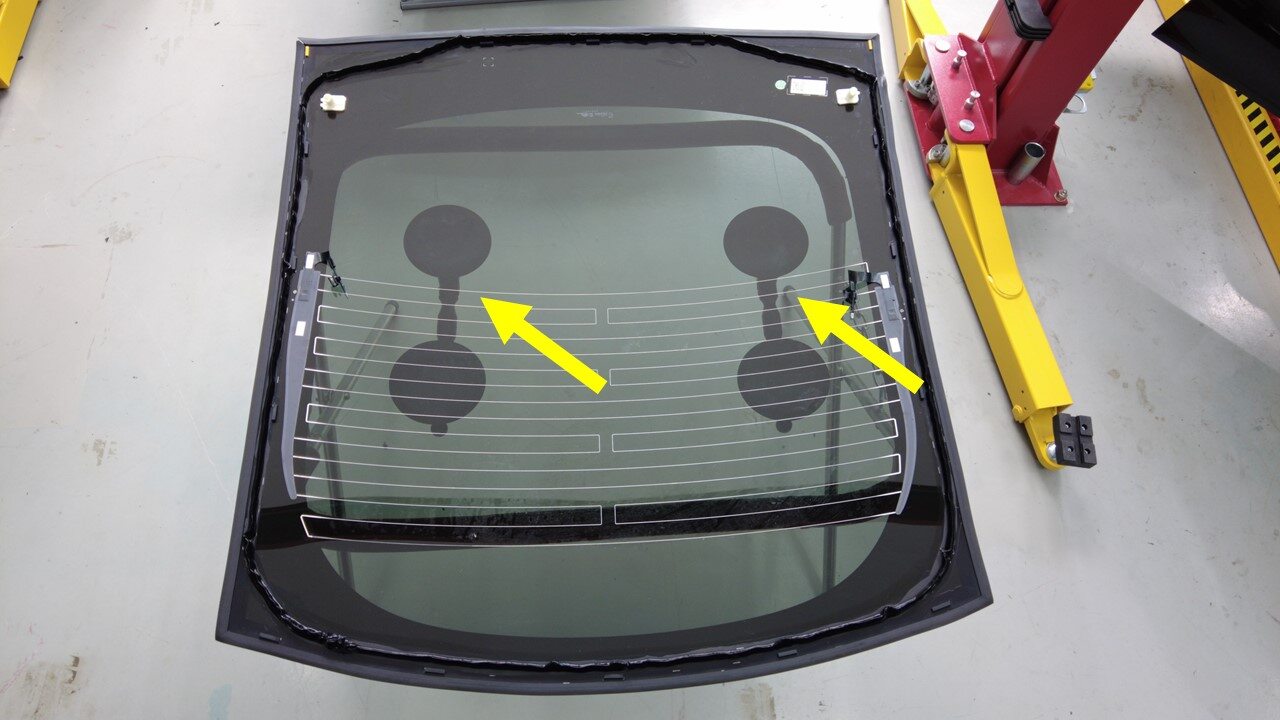

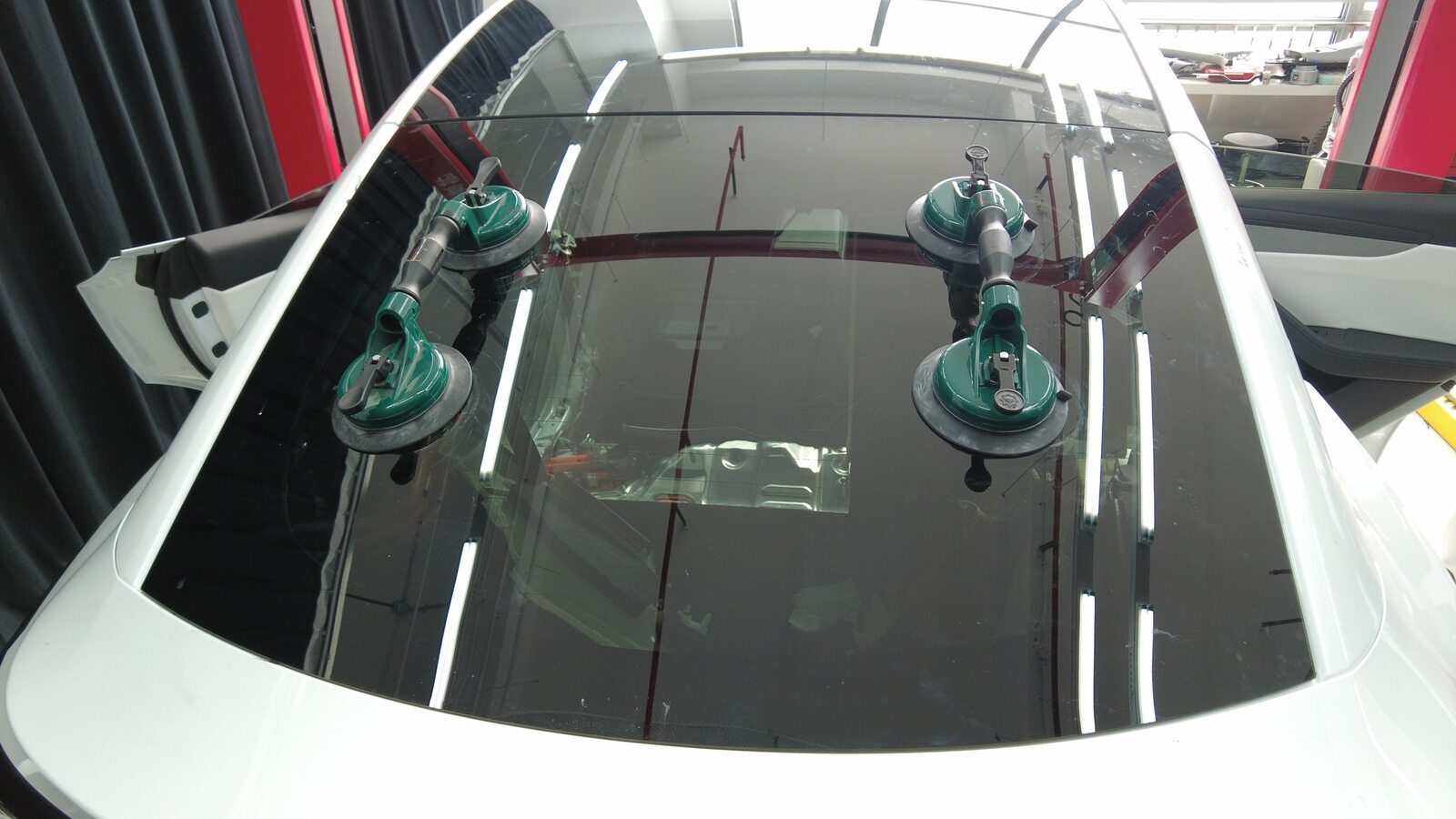

将吸盘吸附在背光灯玻璃的左右两侧。
TIp清洁吸盘下方的玻璃，以提升吸盘的性能。
-
在协助下，将背光灯玻璃总成从车辆上拆下。
-

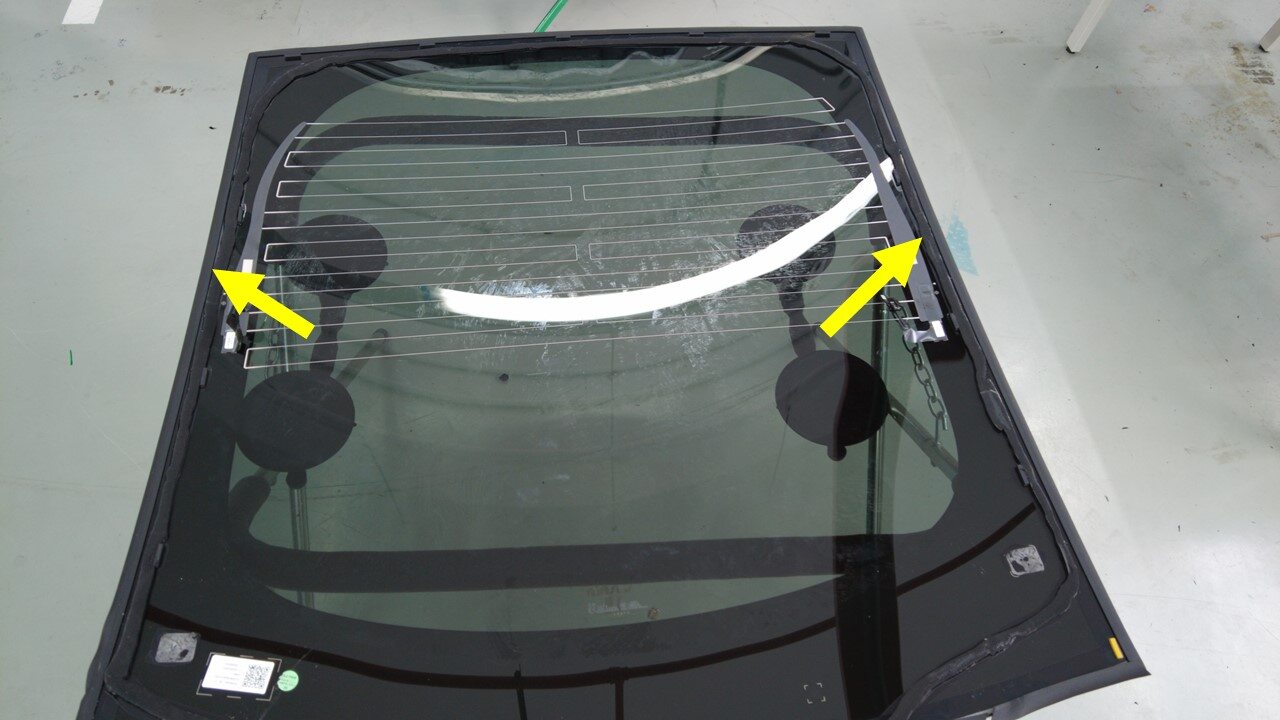

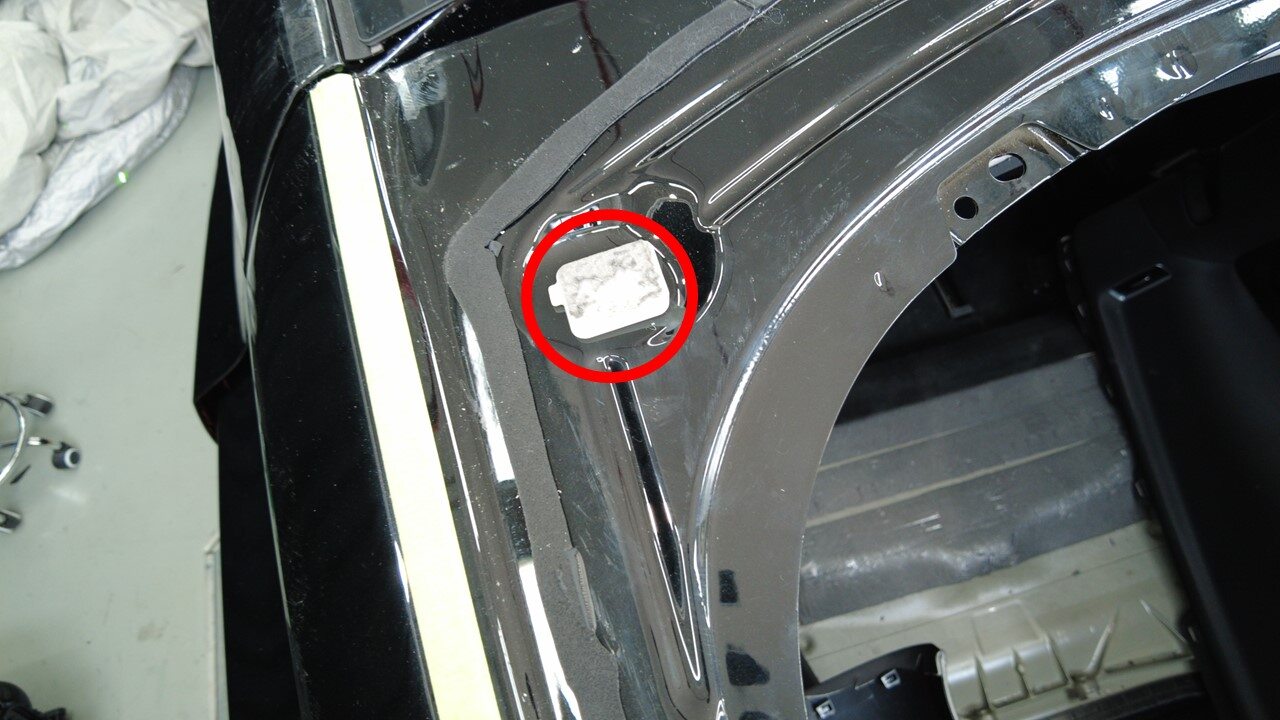

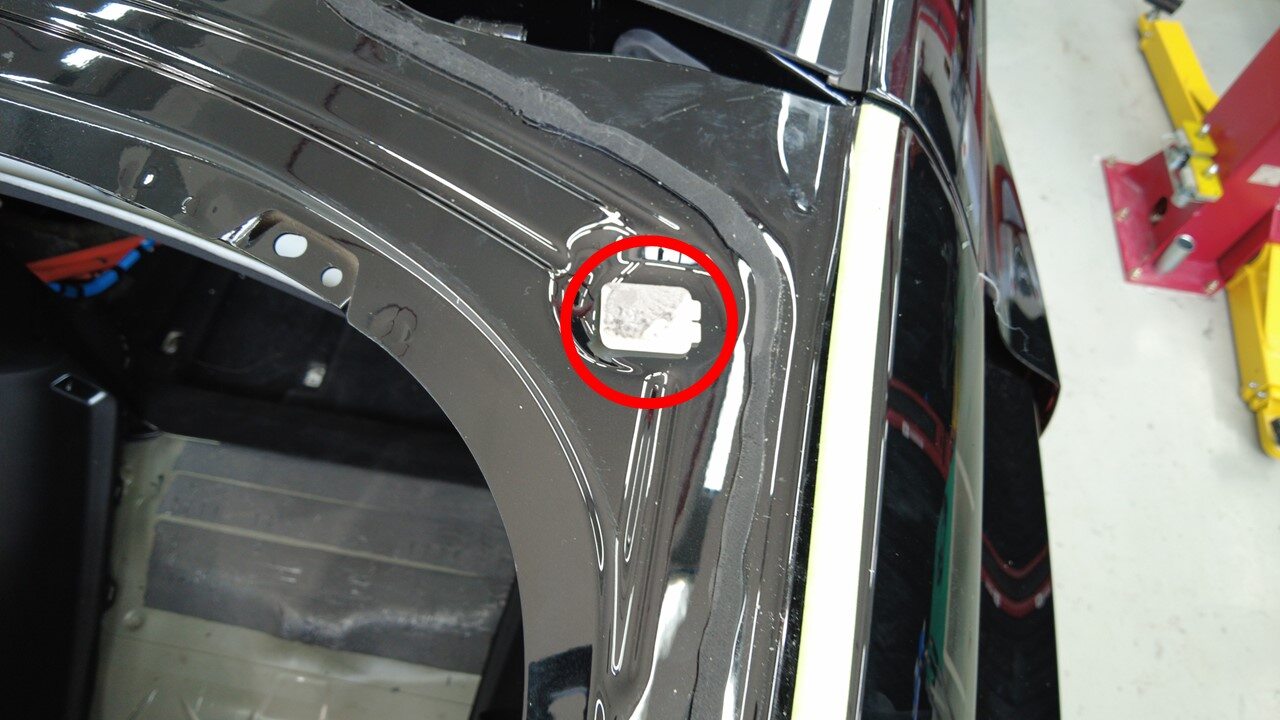

拆下并弃用掀背尾门上的固定销（2 个）。
-
将吸盘从背光灯玻璃上拆下。
-

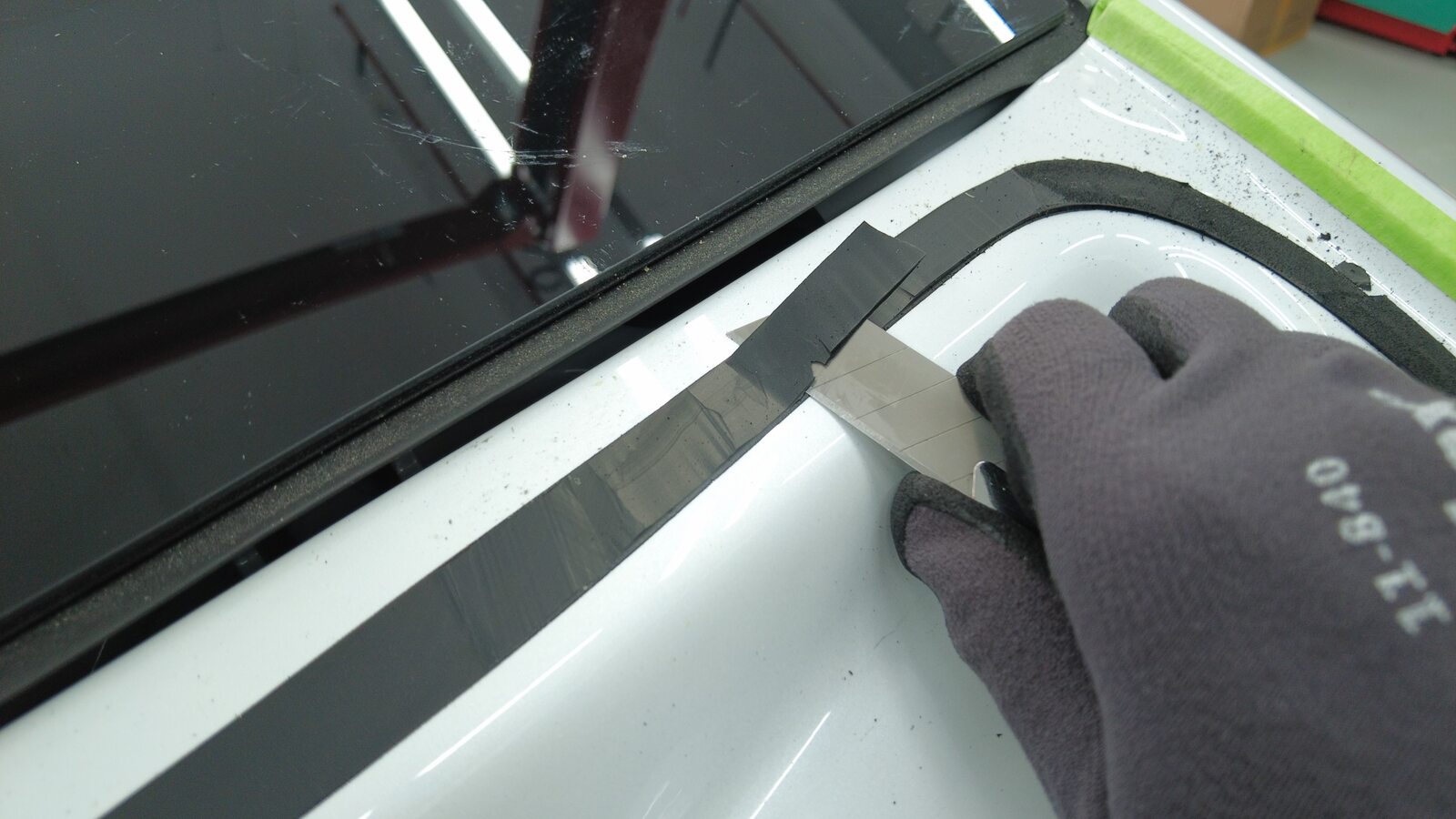

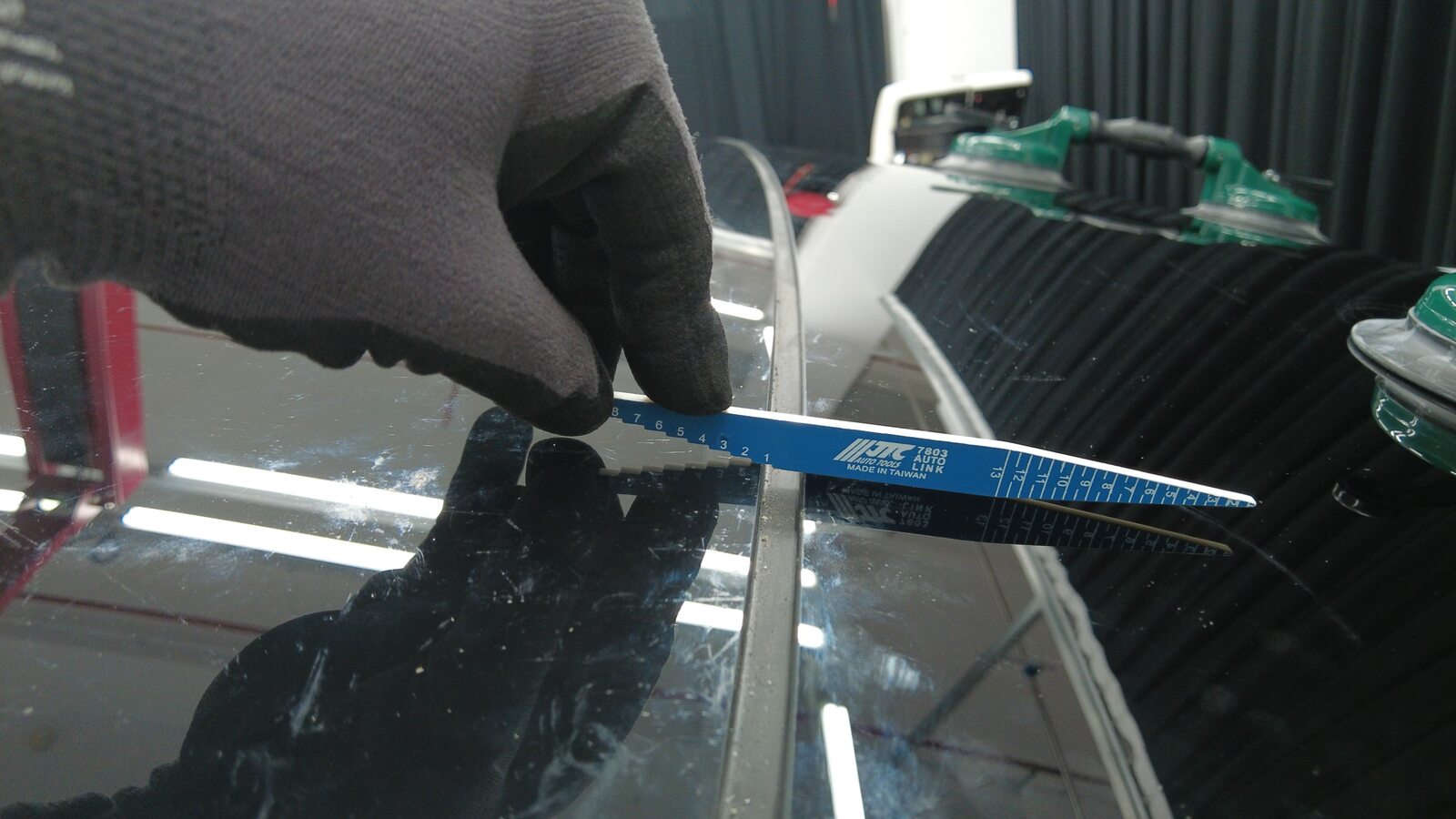

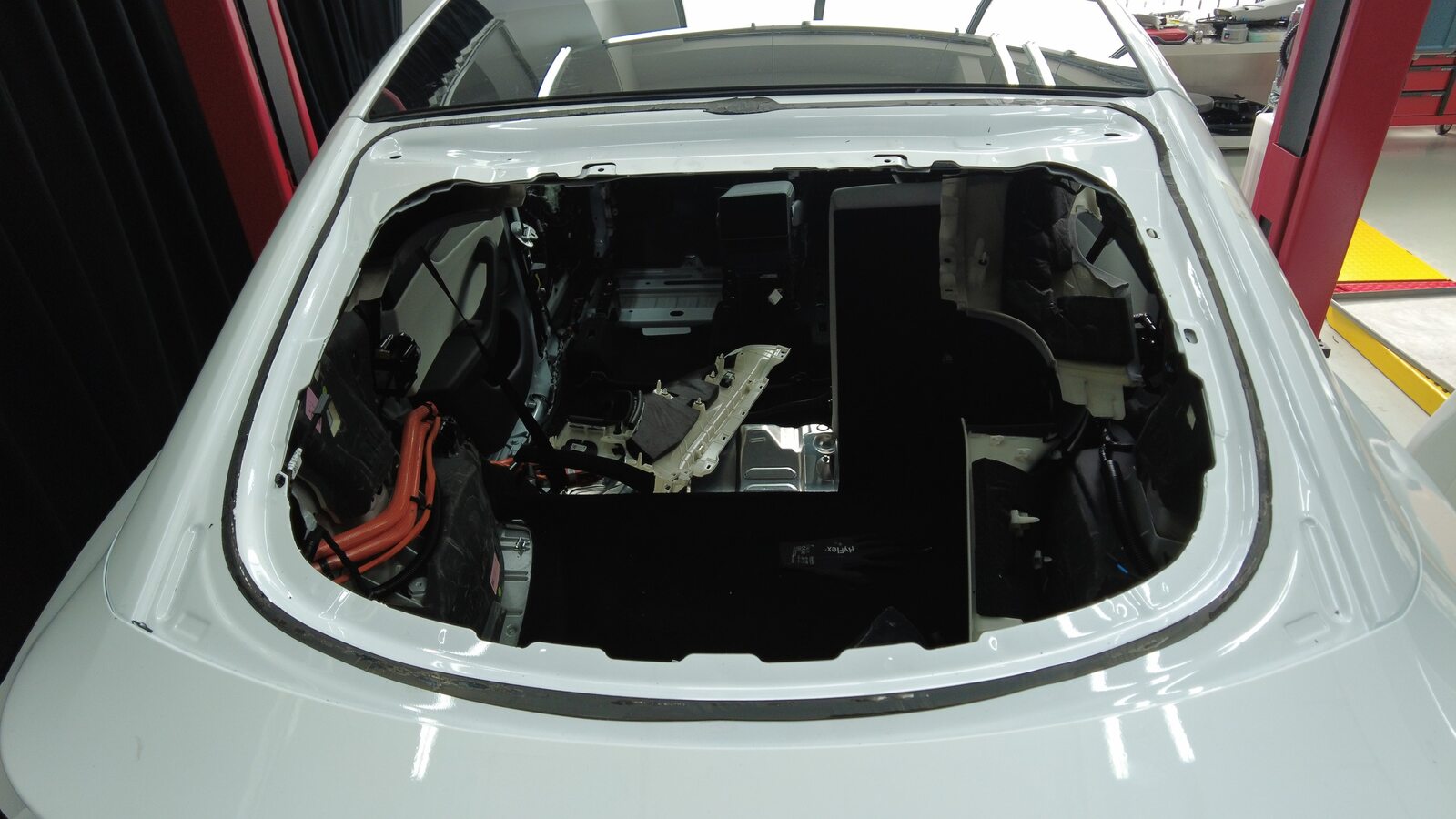

使用剃须刀片，小心地清除掀背尾门上的旧聚氨酯。
警告执行此步骤时，请穿戴防割手套等适当的个人防护装备 (PPE)。注确保残留胶黏剂的厚度不超过 1 毫米。
-

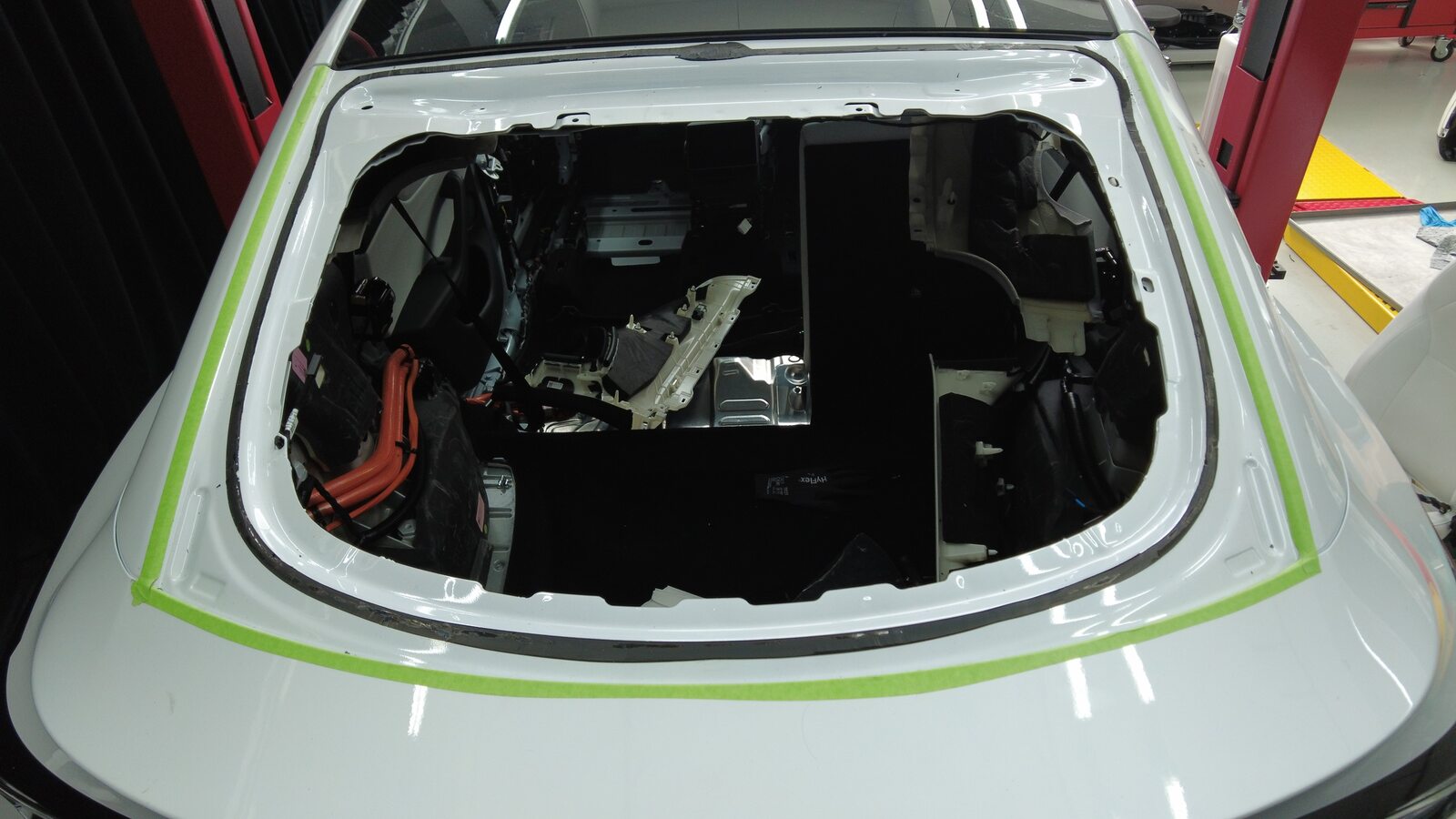

揭下掀背尾门上的遮蔽胶带。
安装

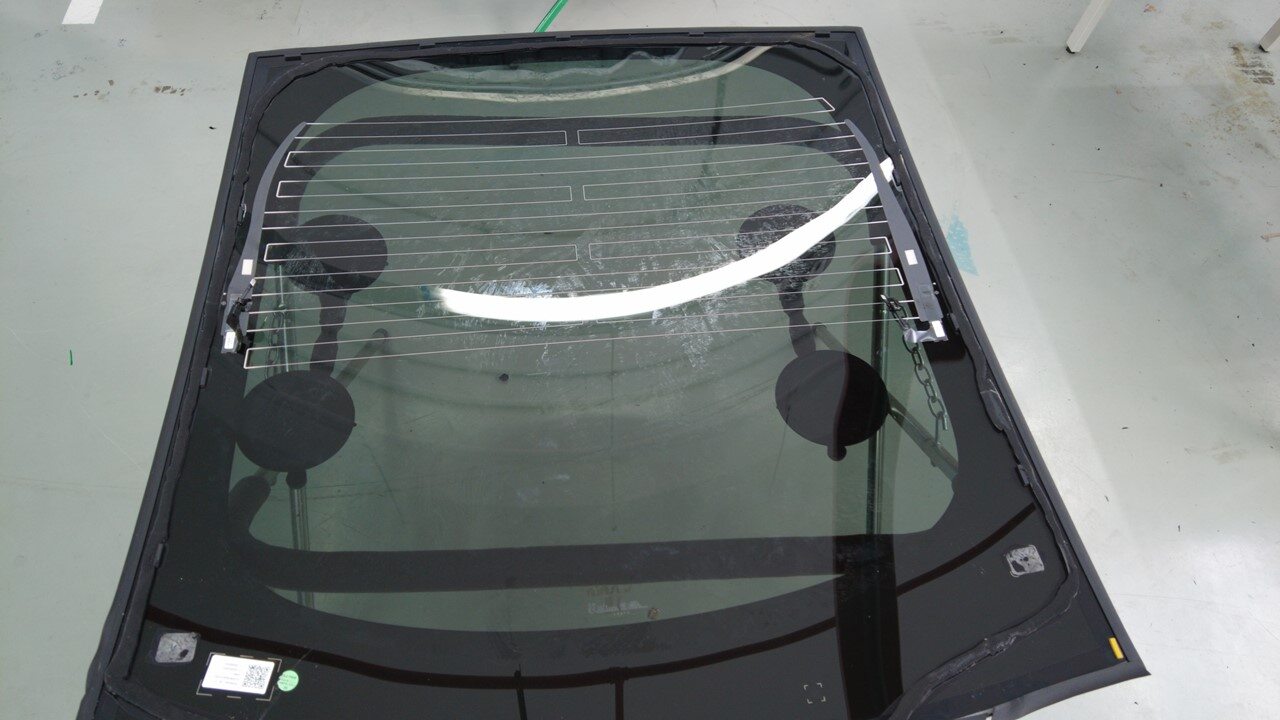

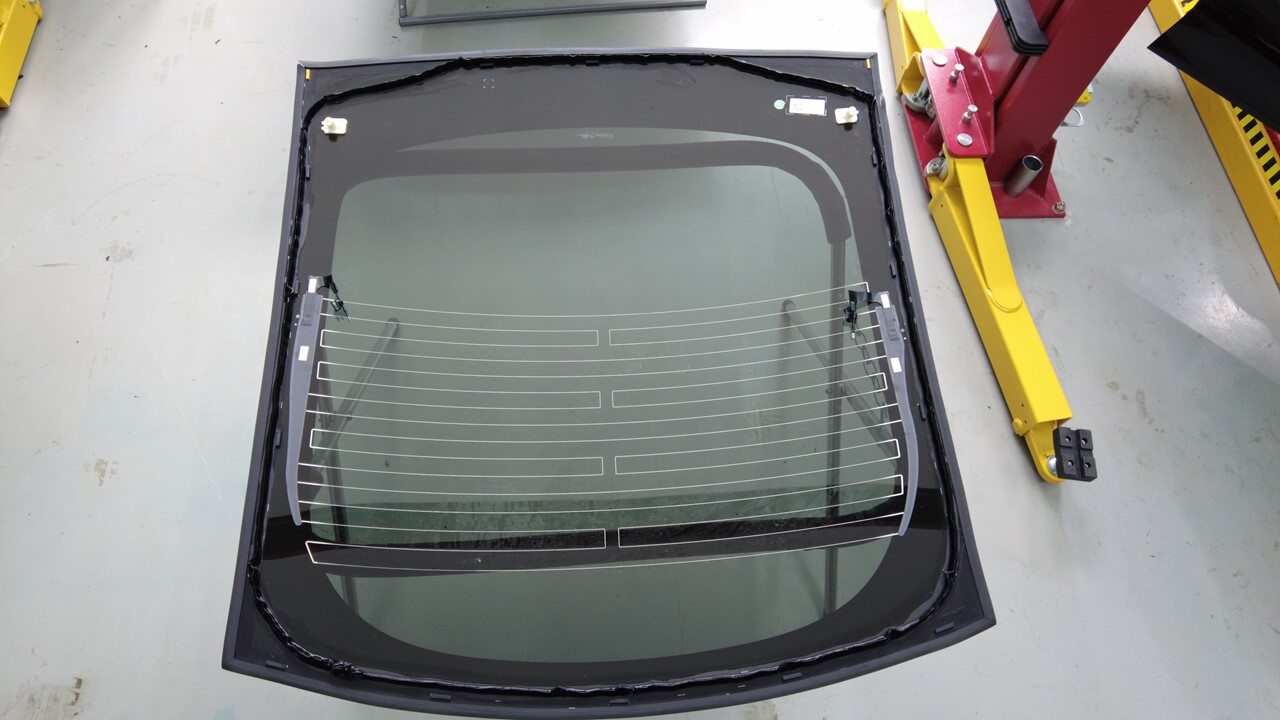

- 在协助下，将新的背光灯玻璃放置在支撑台架上。
-

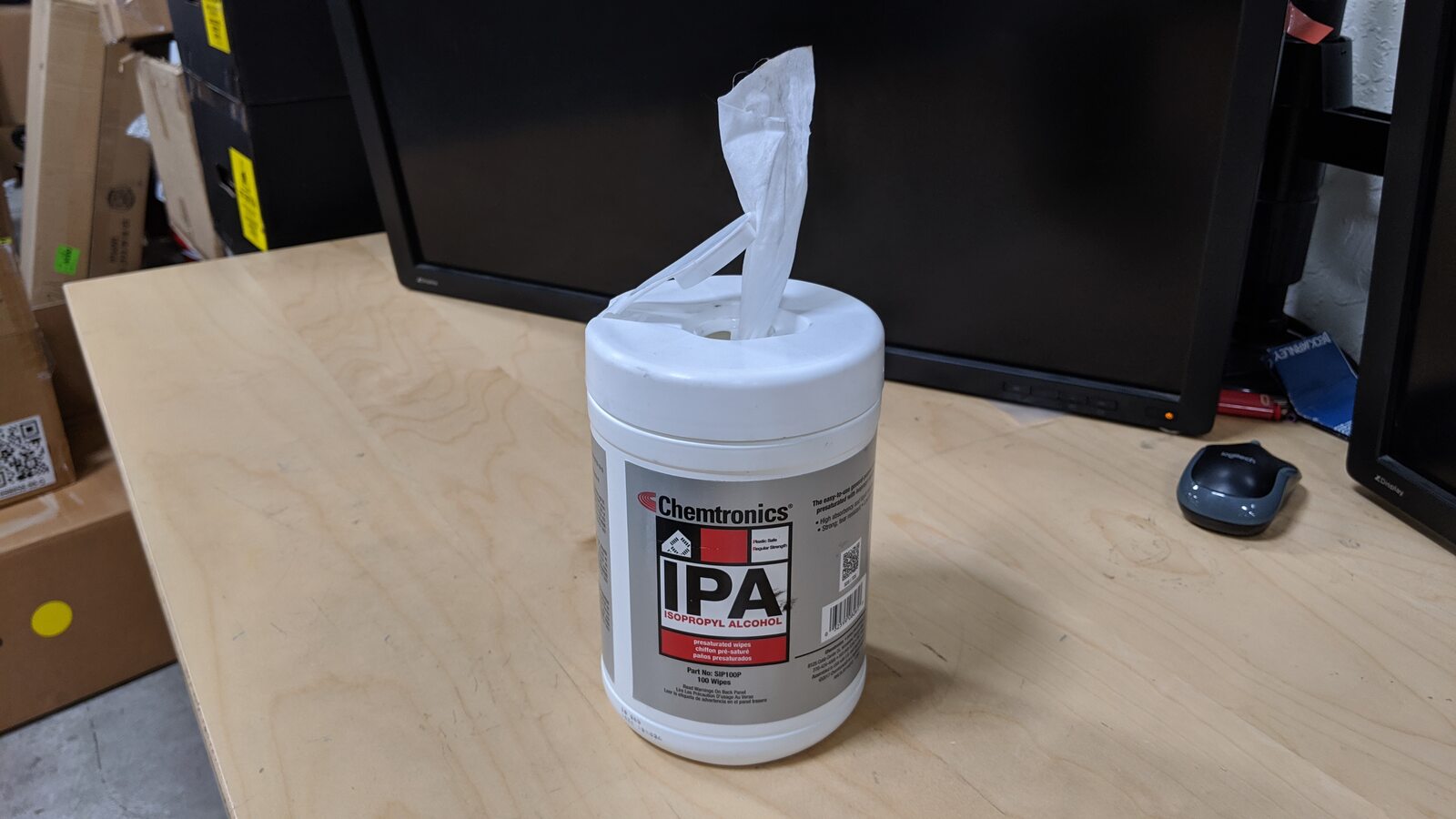

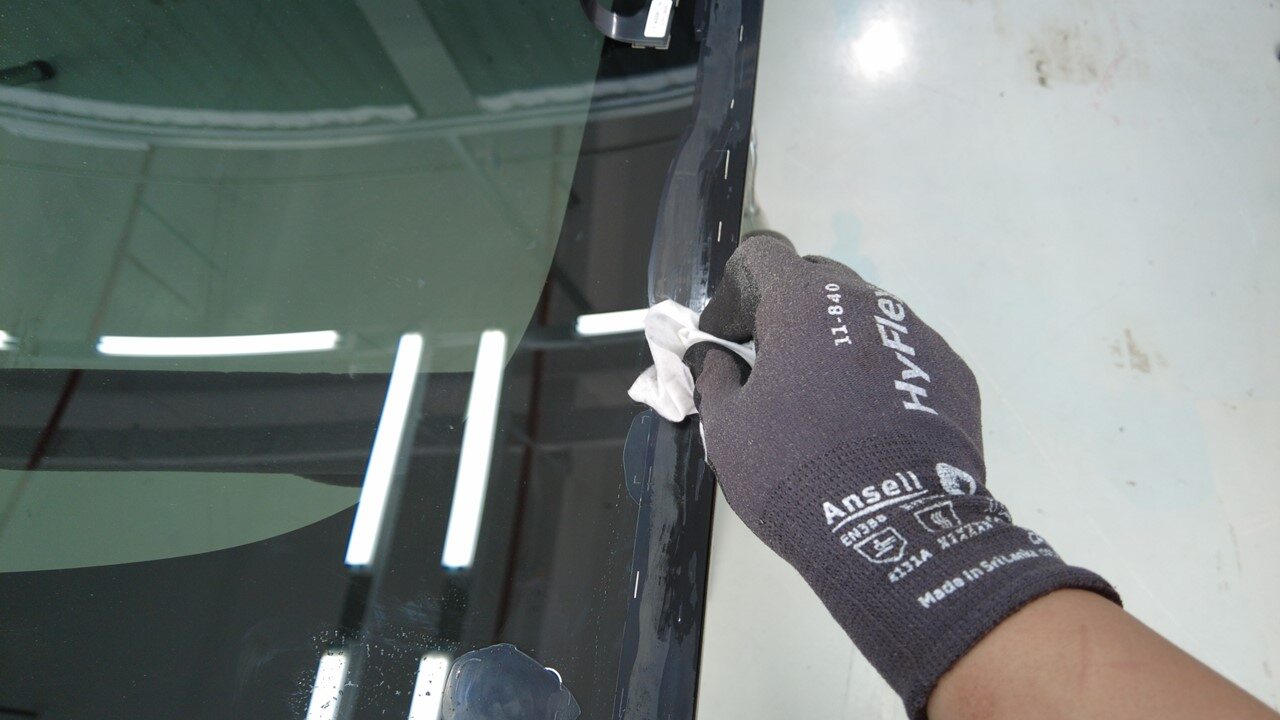

使用异丙醇 (IPA) 湿巾清洁背光灯玻璃上的聚氨酯路径。
注等待 1 分钟至表面风干后，再继续进行下一步骤。
-

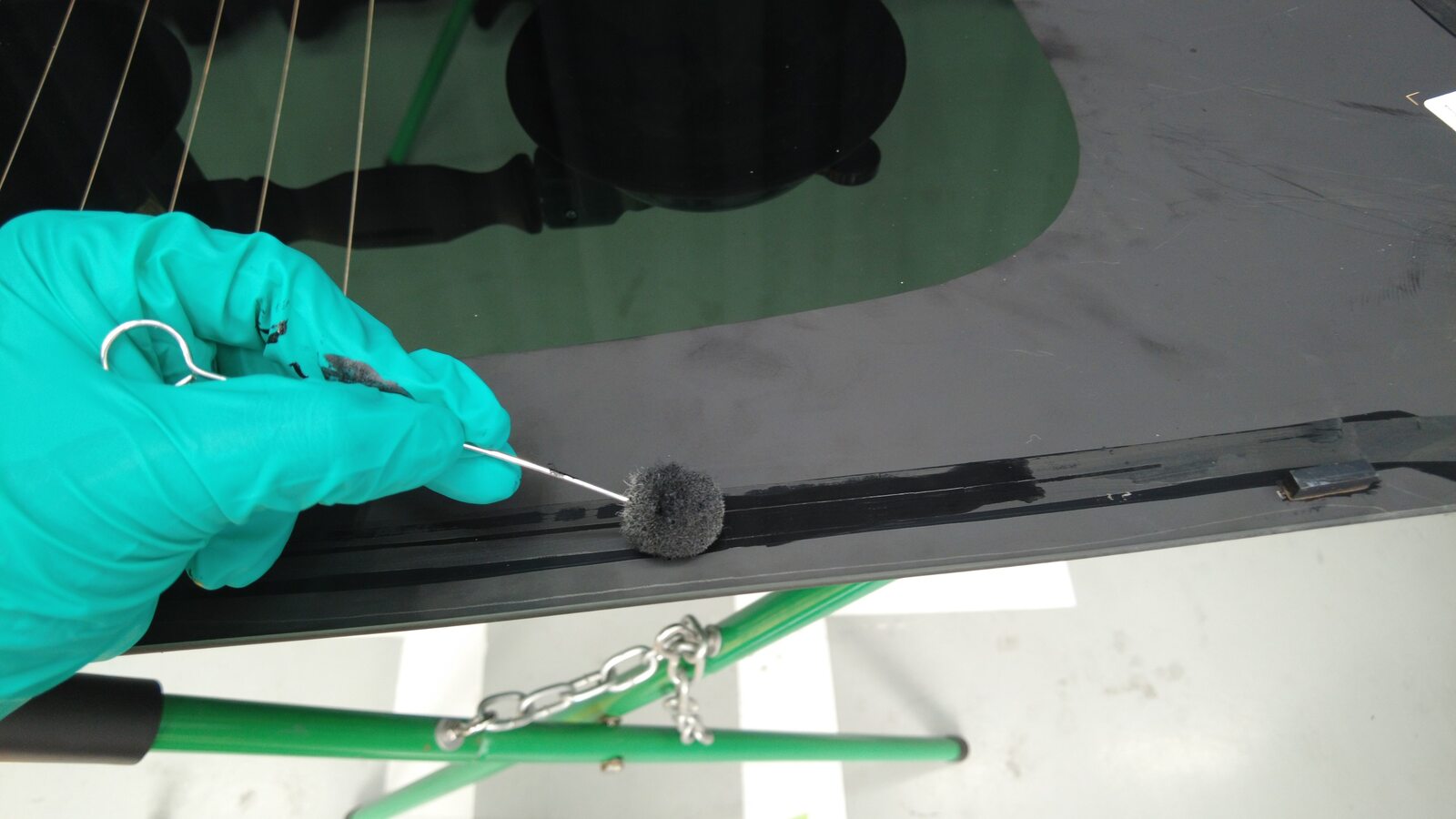

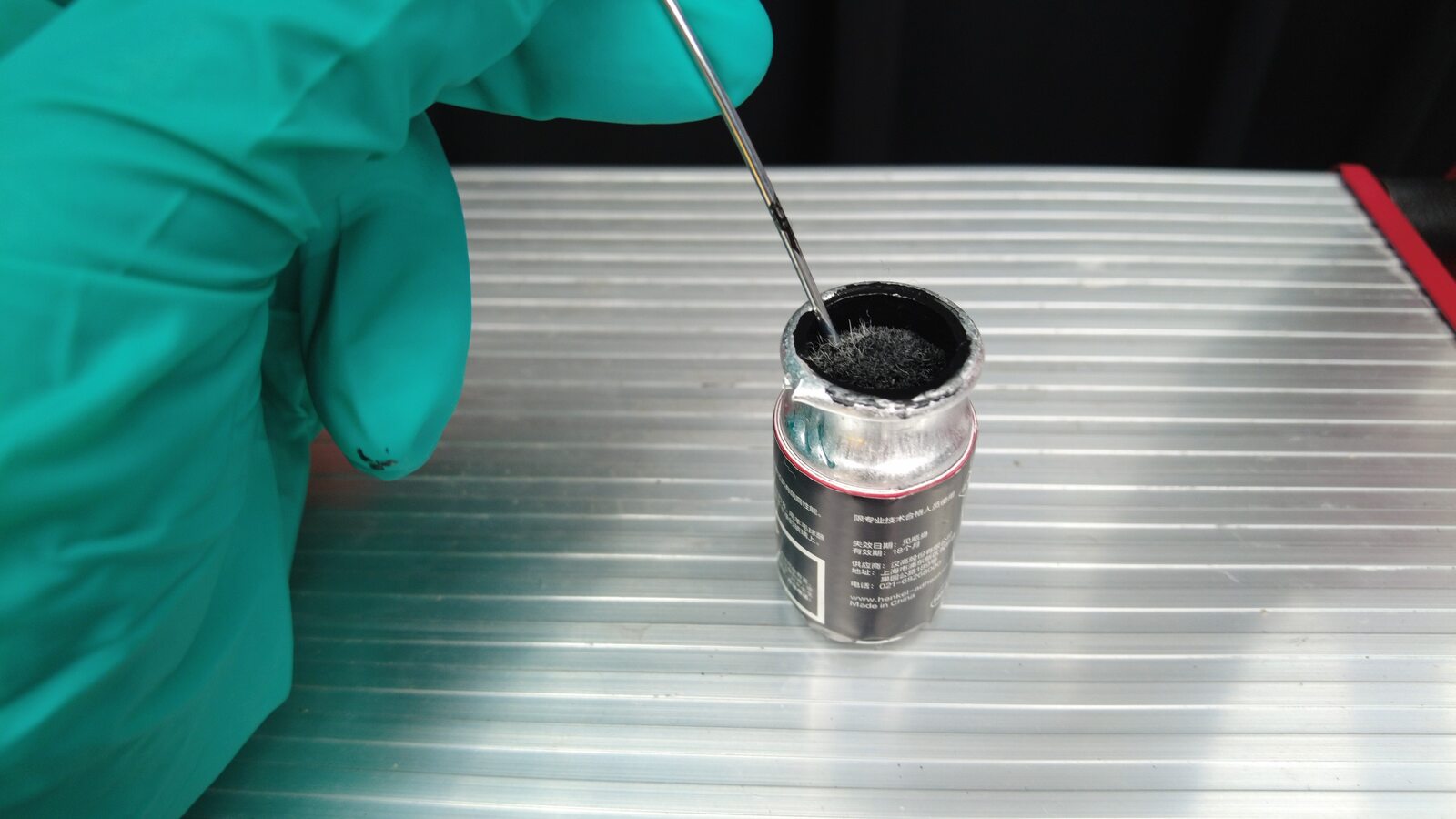

沿着聚氨酯路径为背光灯玻璃涂敷聚氨酯底漆。

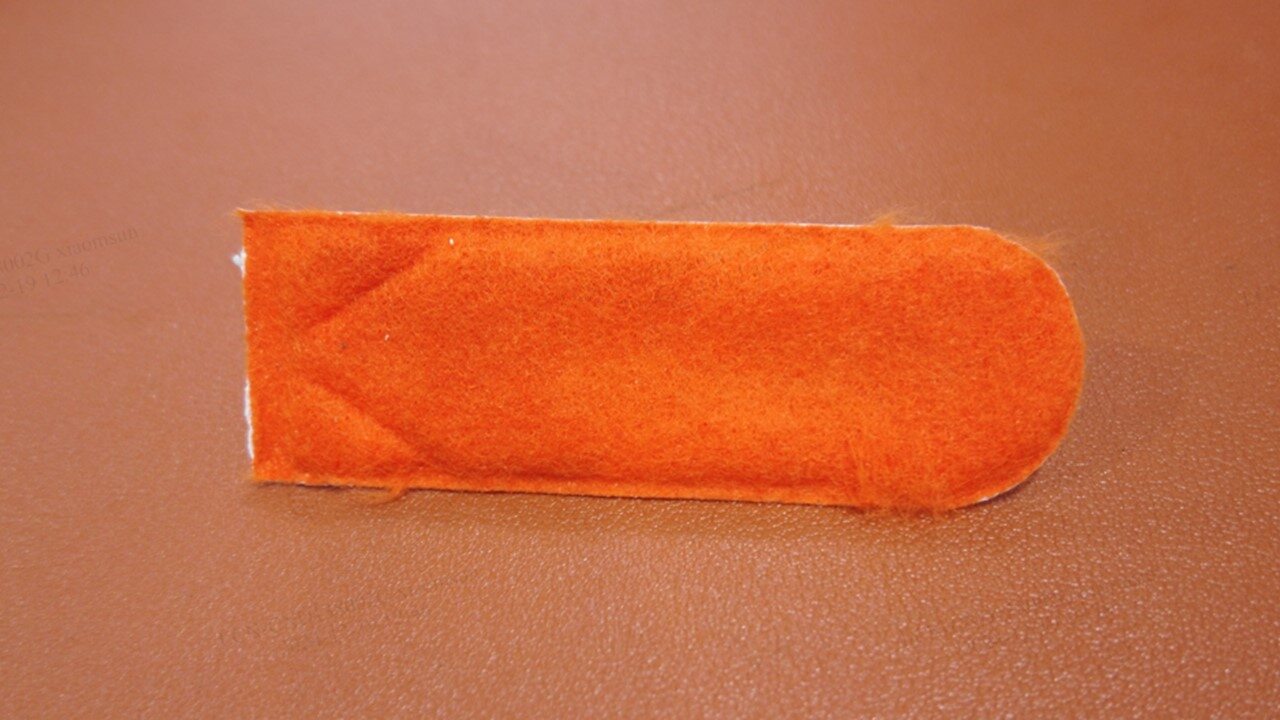

注至少等待底漆风干 2 分钟，再继续下一步骤。注如果使用 Sika 258 密封剂，请同时使用 Sika 专用活化剂 Pro（如图所示的橙色产品）。
-

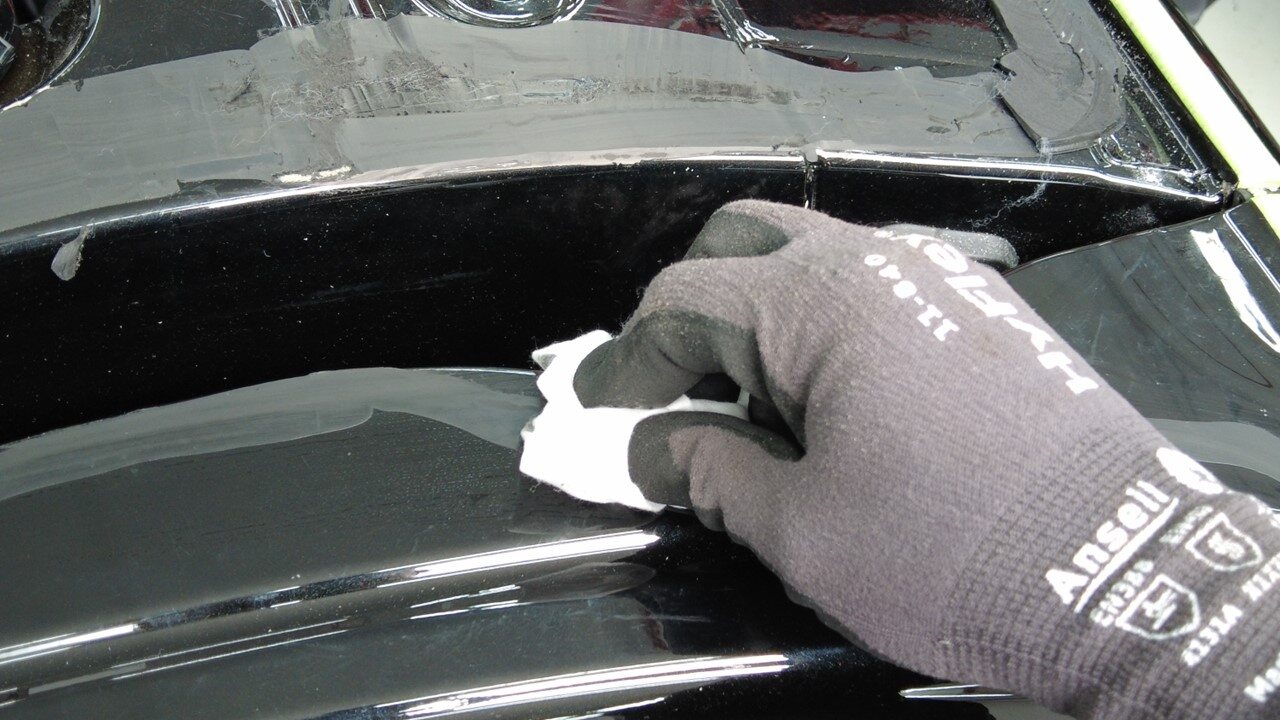

使用异丙醇 (IPA) 湿巾擦拭掀背尾门上的聚氨酯路径。待表面风干之后，再继续进行下一步。
-

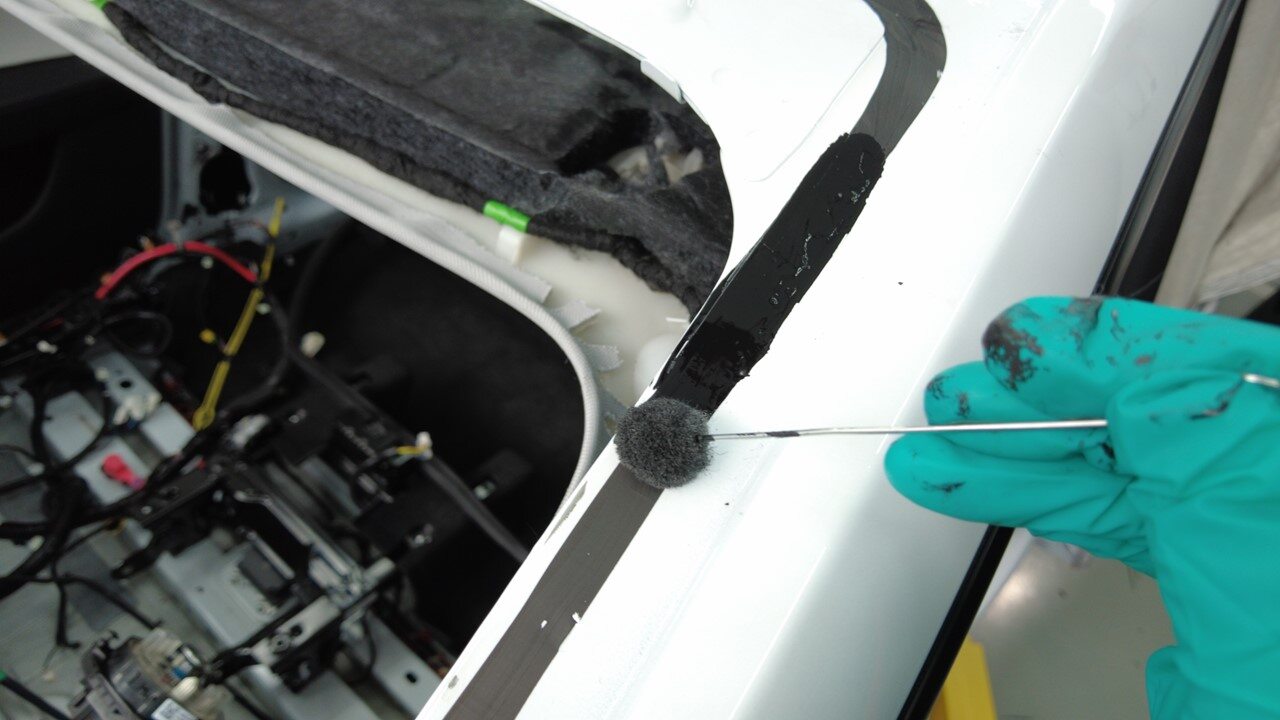

在车辆上沿着聚氨酯路径以及在拆卸背光灯玻璃期间受损区域涂抹聚氨酯底漆。
注至少等待底漆风干 2 分钟，再继续下一步骤。注如果使用 Sika 258 密封剂，请同时使用 Sika 专用活化剂 Pro（如图所示的橙色产品）。
-

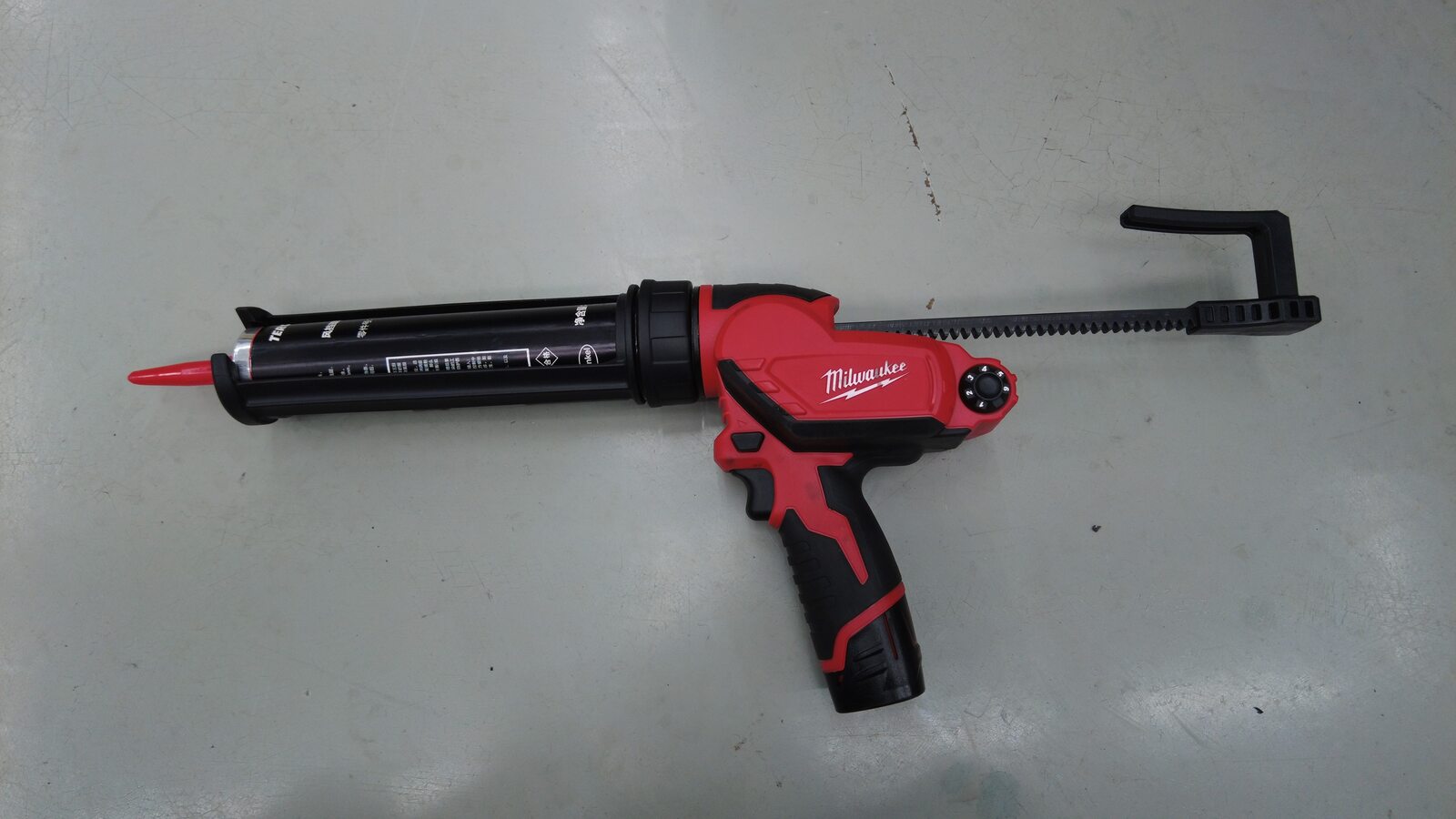

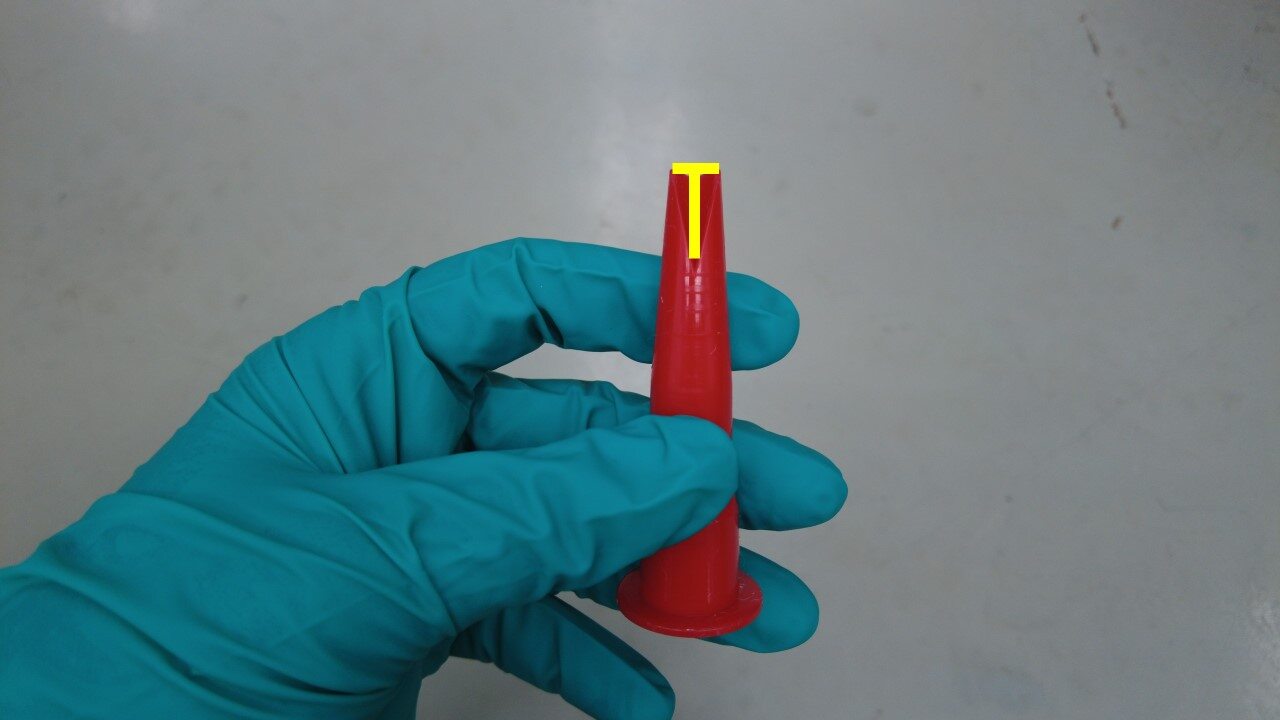

准备填缝枪和聚氨酯，需在聚氨酯芯尖部切出一个约 8 毫米宽、13 毫米长的三角形。
-

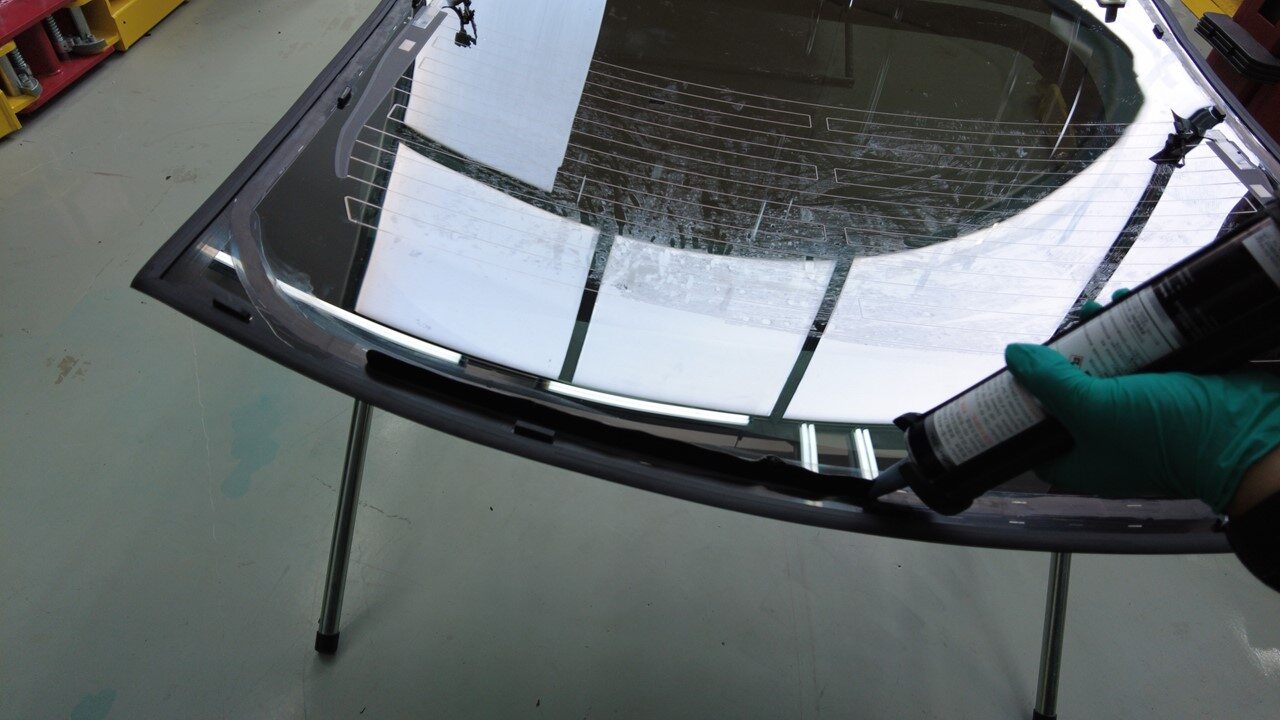

沿着底漆路径向背光灯玻璃上涂敷聚氨酯。
注填充所有间隙并抹平聚氨酯上的任何凸起，以确保胶条均匀一致。
-

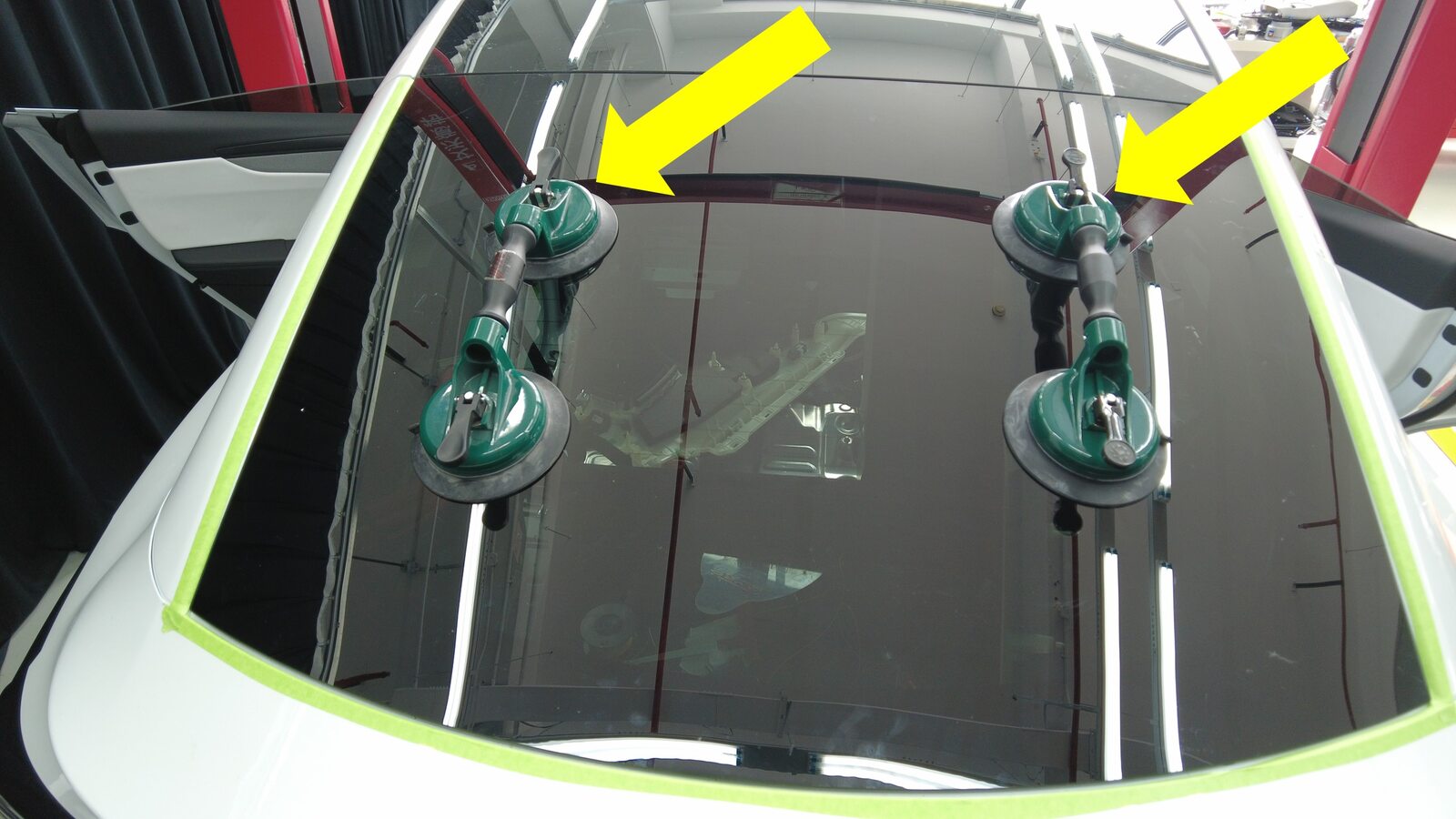

将吸盘放置在背光灯玻璃的 LH 和 右侧。
注清洁吸盘下方的玻璃，以提升吸盘的性能。
-
在协助下，将背光灯玻璃安装到车辆上。
-

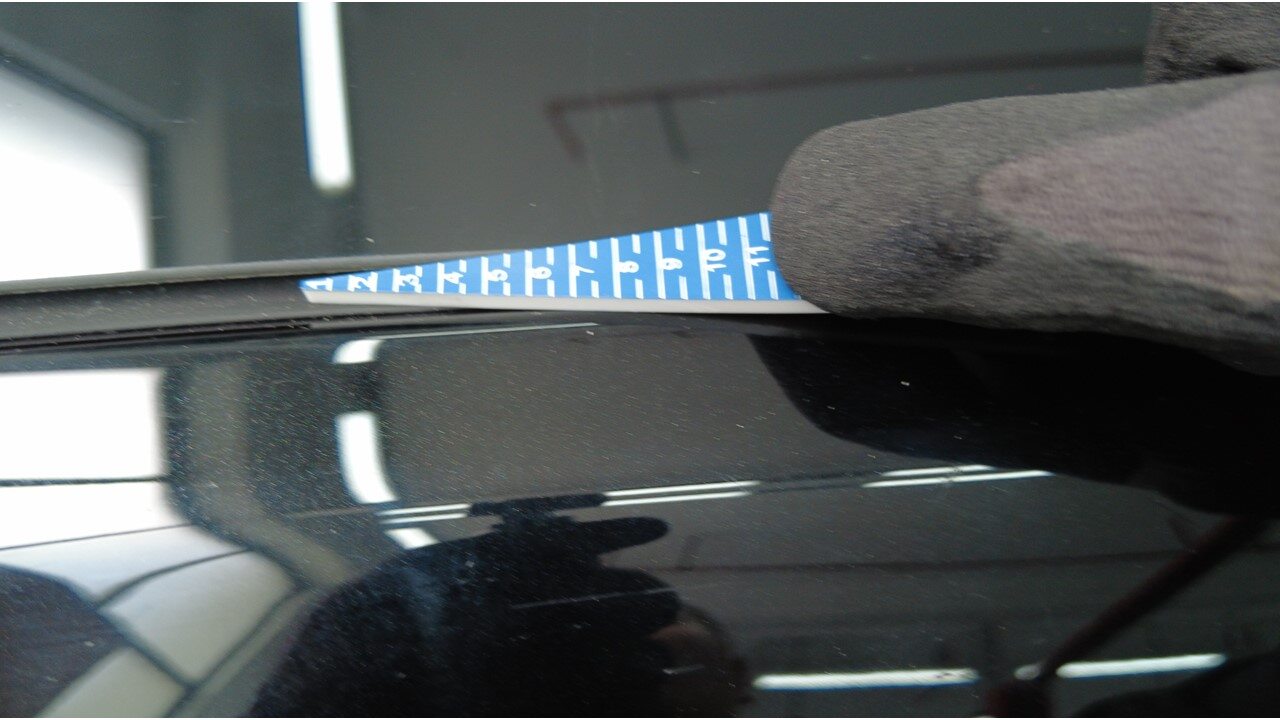

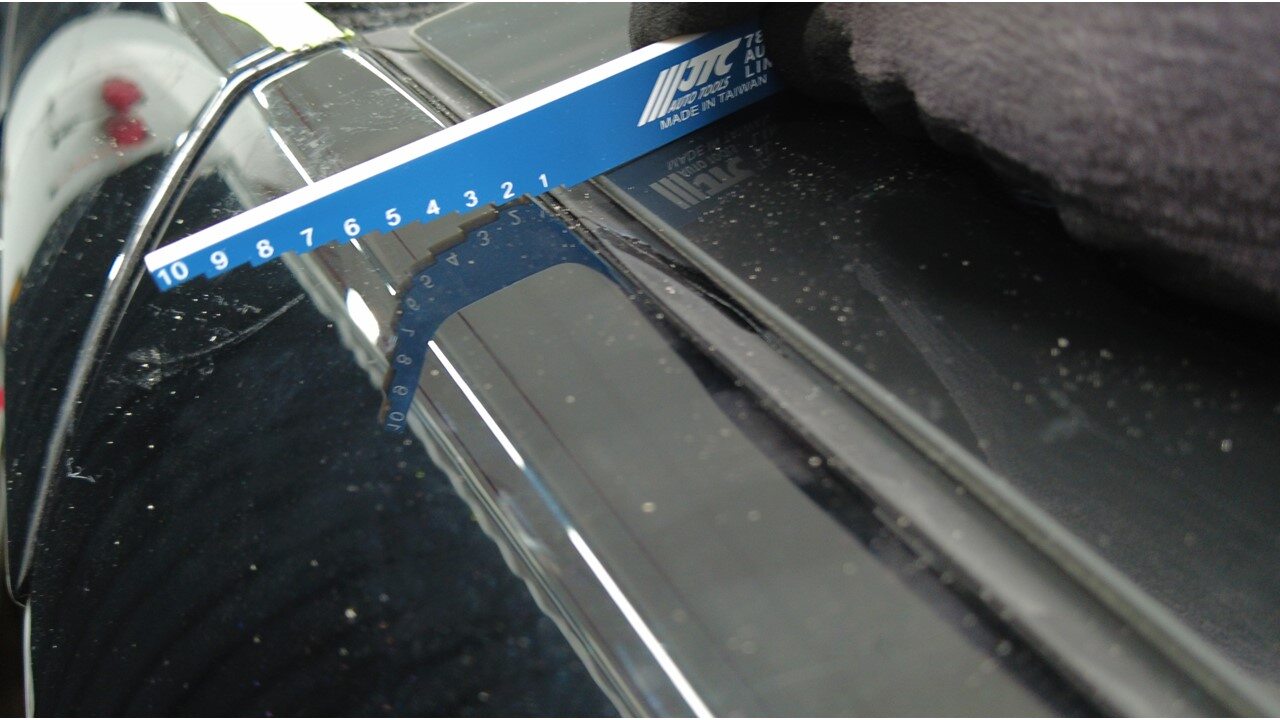

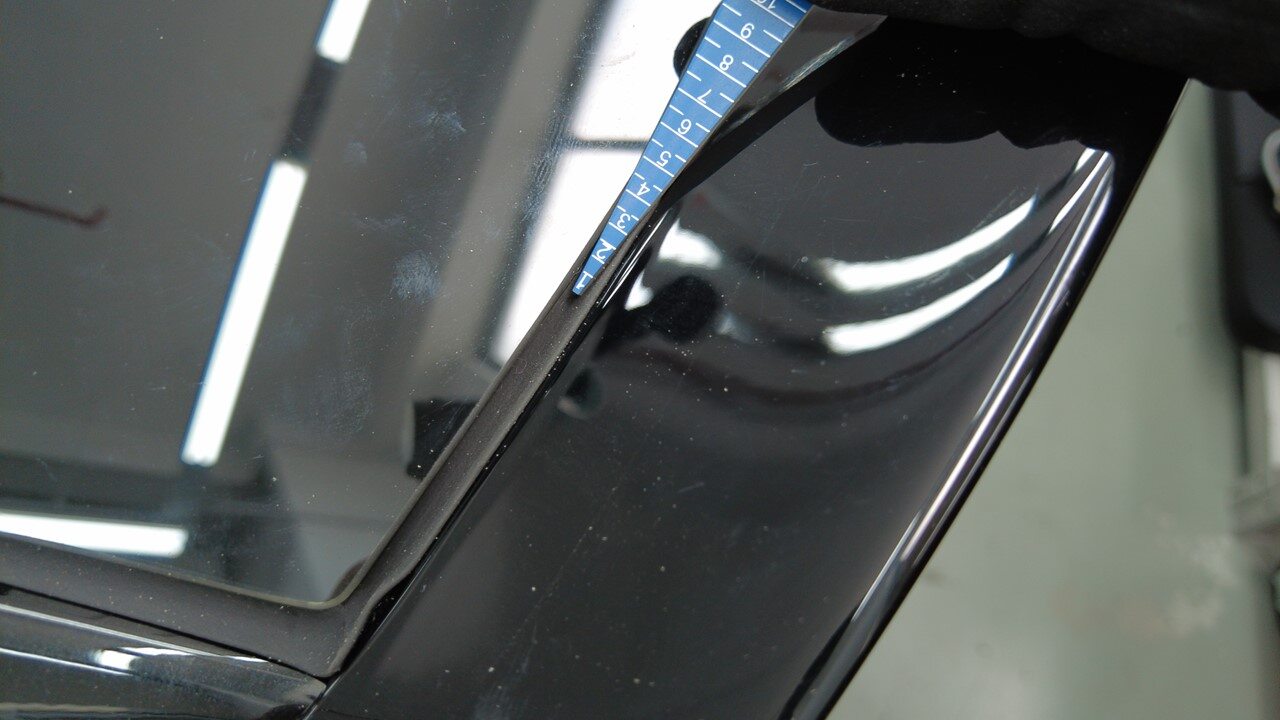

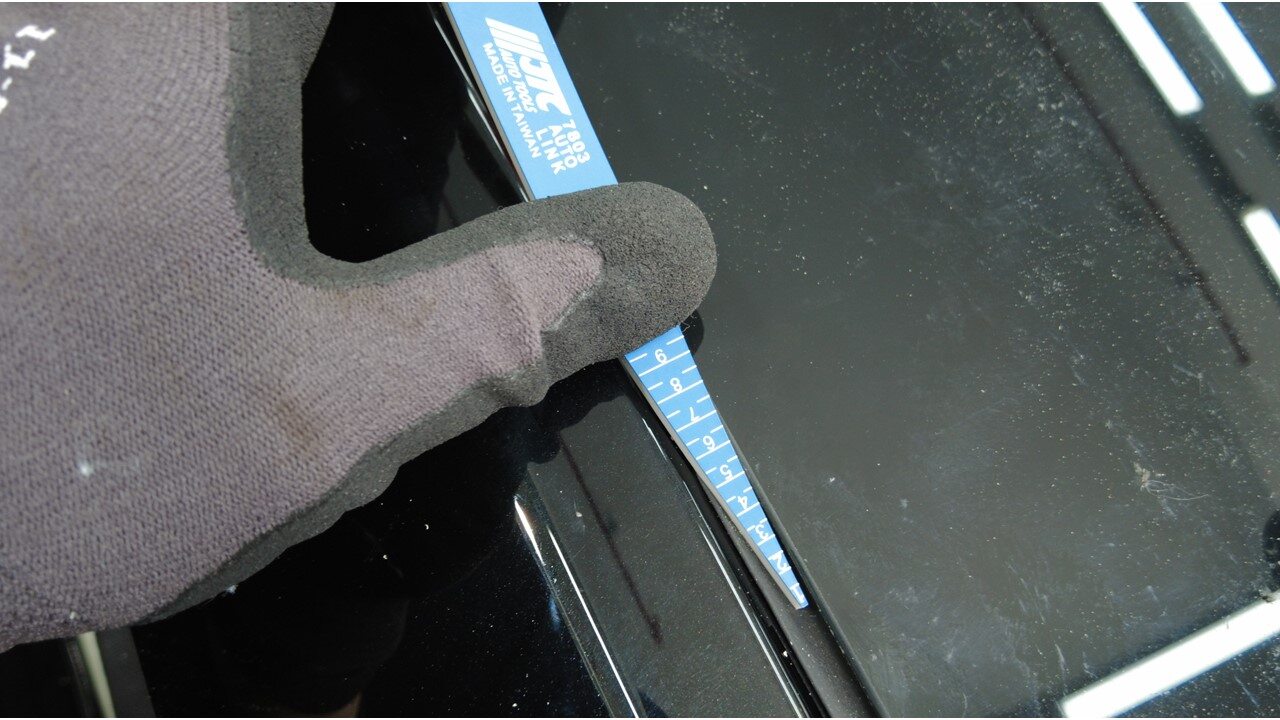

先检查背光灯玻璃与车身之间的间隙和齐平度，然后再将背光灯玻璃放置到位。

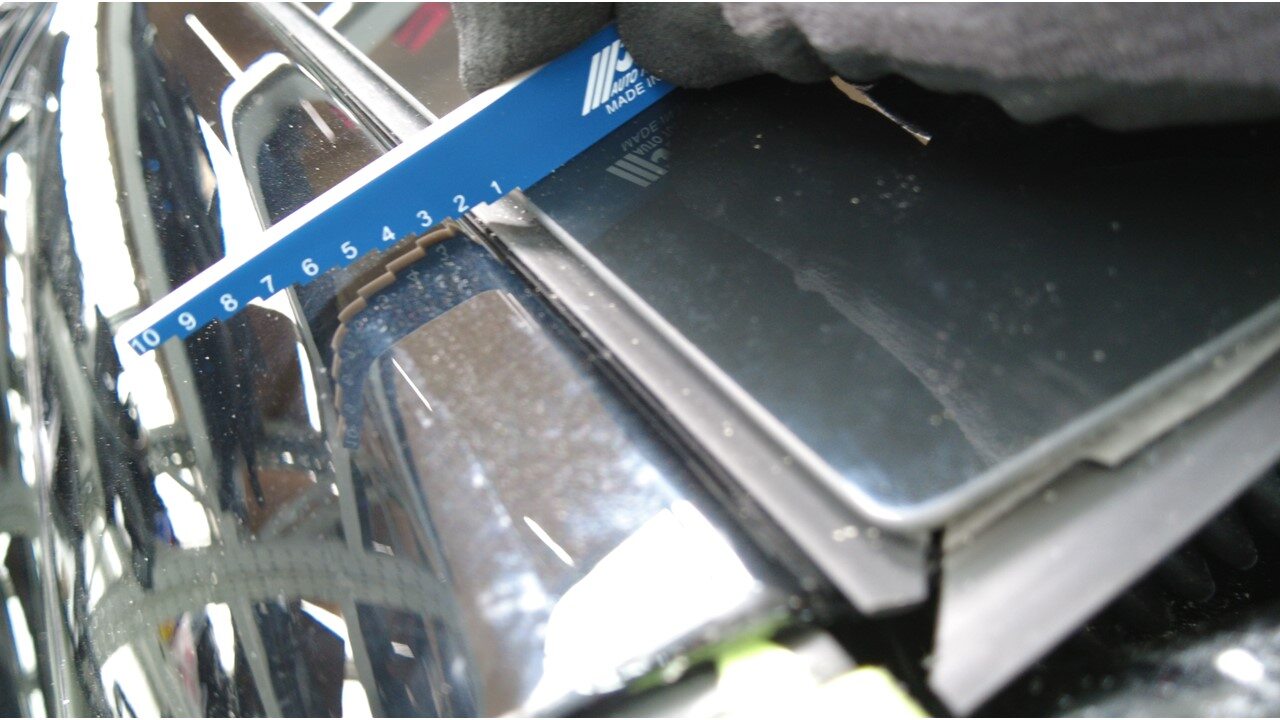

- 将背光灯玻璃放置到位，检查间隙与齐平度，按需进行调整。
- 使用异丙醇 (IPA) 清除玻璃和车身上的碎屑或可见聚氨酯，然后等待清洁表面风干。
-

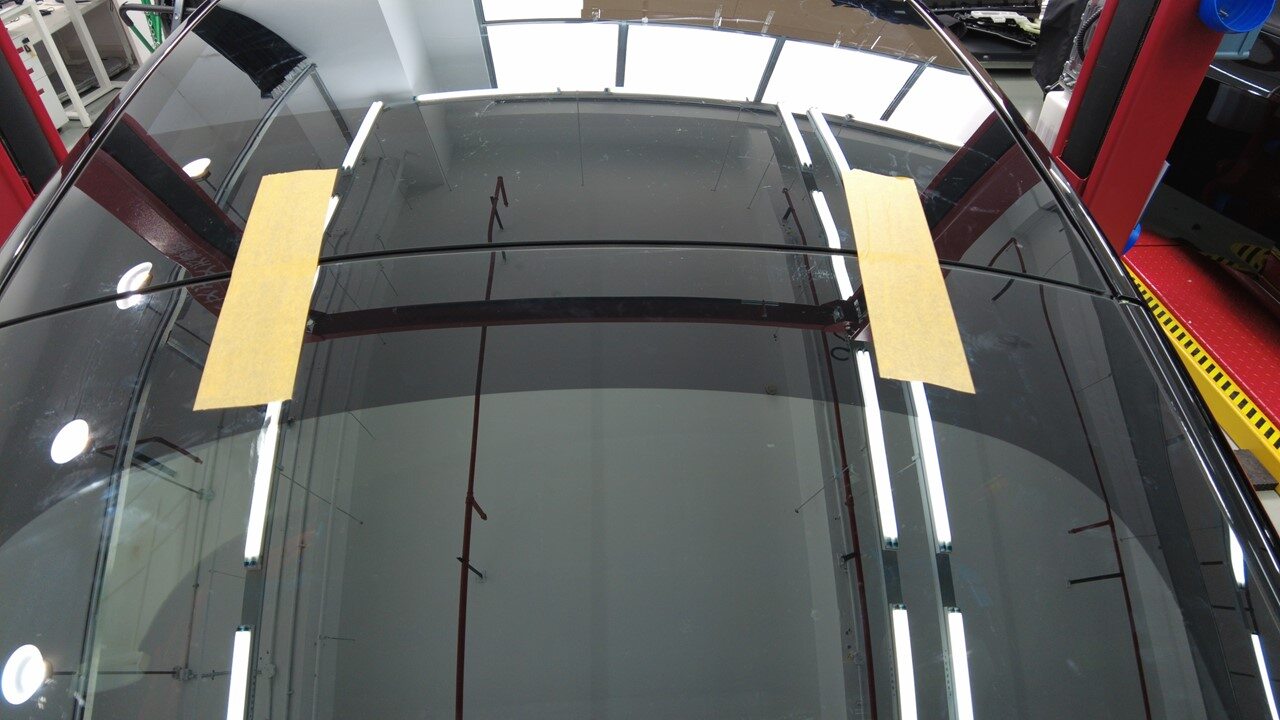

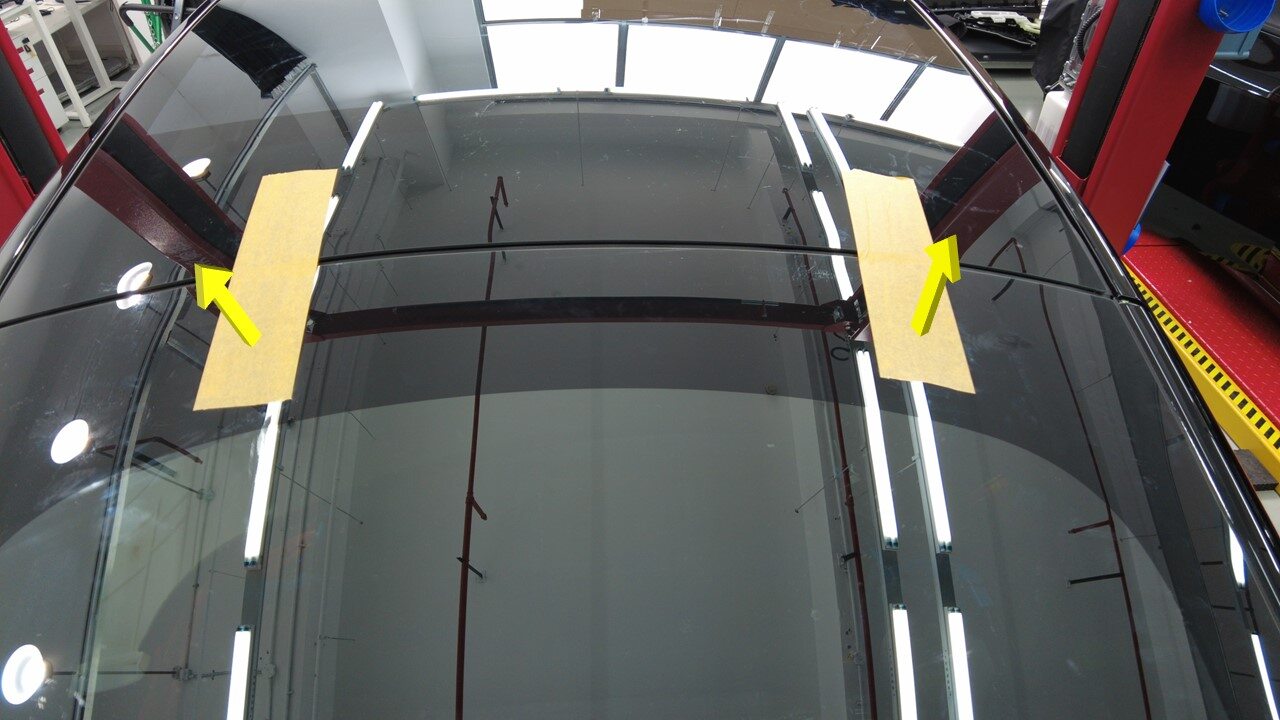

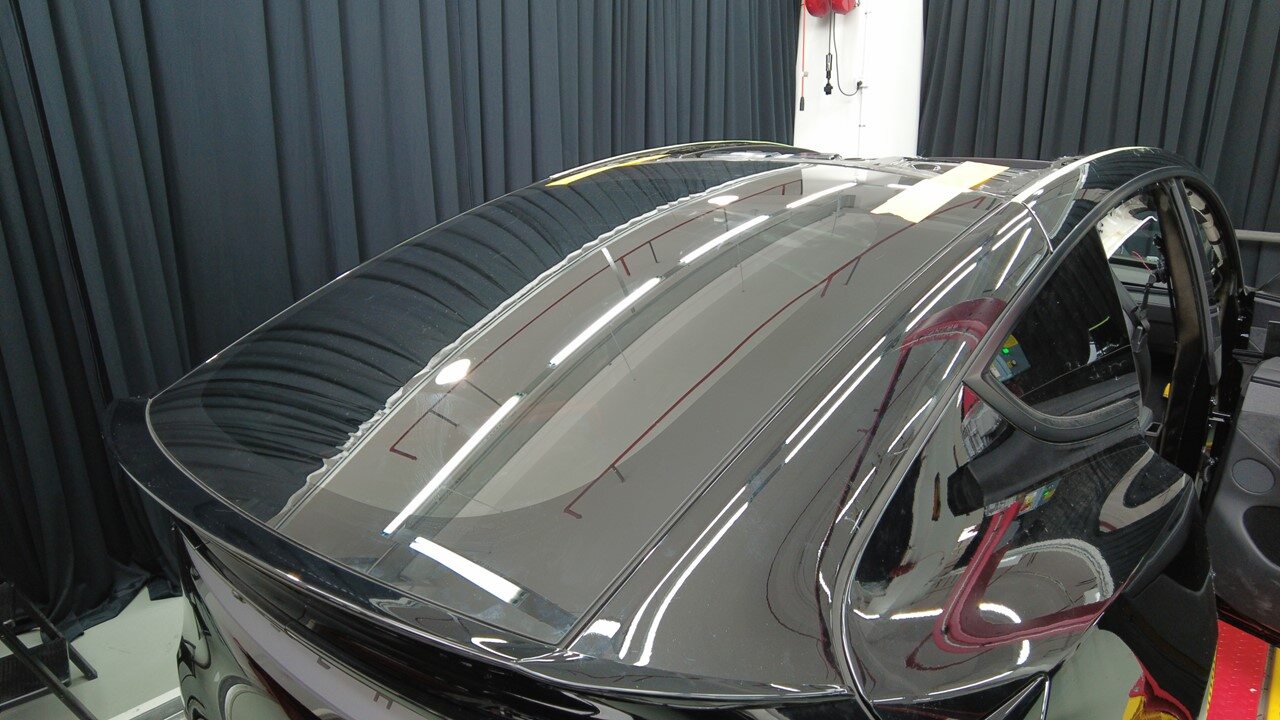

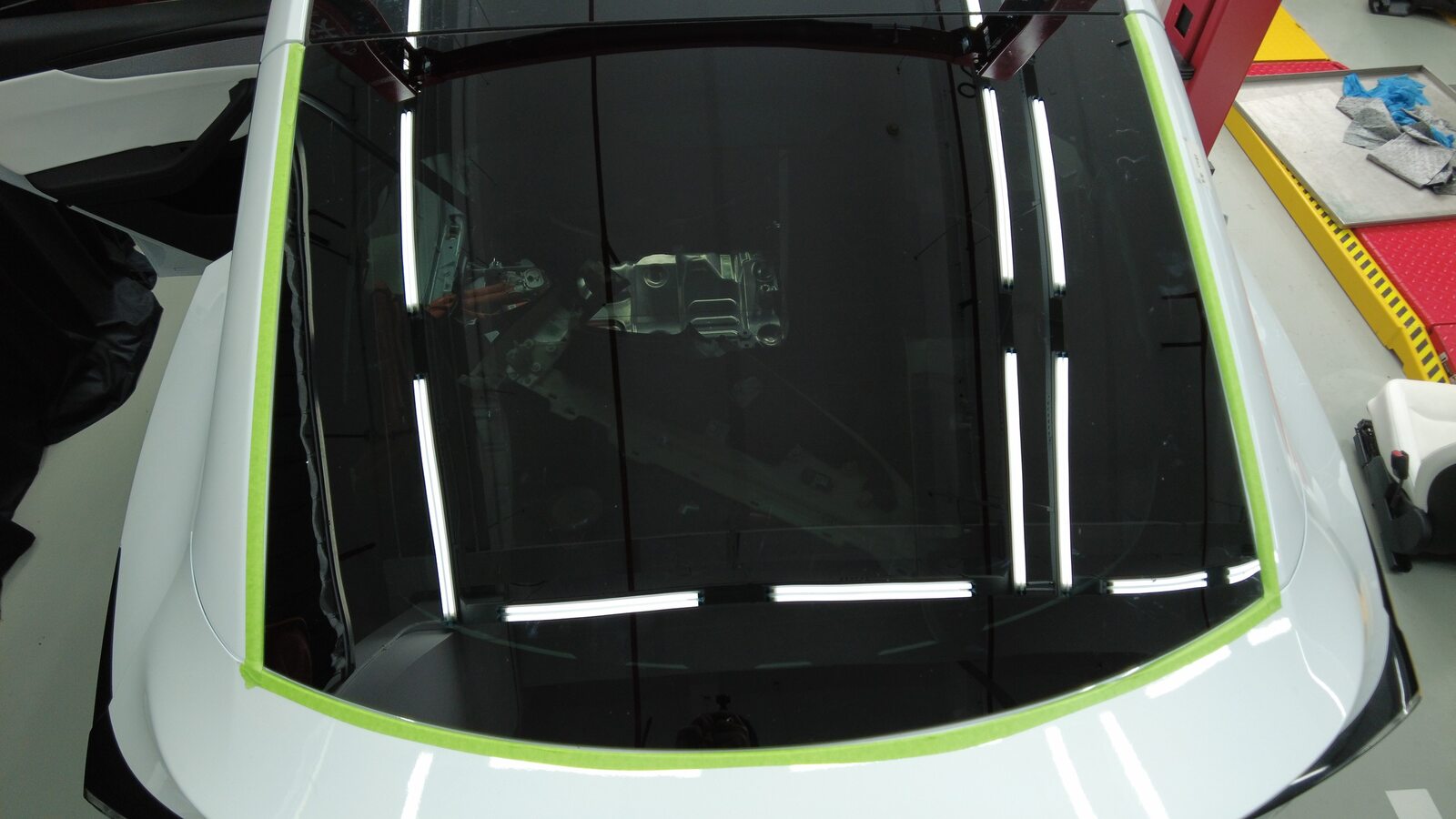

聚氨酯凝固期间，使用遮蔽胶带将背光灯玻璃固定到车身。
注有关聚氨酯固化时间，请遵循聚氨酯制造商的建议。
-
将吸盘从背光灯玻璃上拆下。
- 打开掀背尾门。
-
连接背光灯玻璃加热器接地带连接器，然后安装将连接器固定到车身的卡子。
-
连接背光灯玻璃加热器正极连接器，然后安装将连接器固定到车身的卡子。
- 安装掀背尾门下部饰板。请参阅 饰板 - 掀背车门 - 下部 ((拆卸和更换))。
-
待聚氨酯凝固后，揭下遮蔽胶带。
警告在粘合剂制造商推荐的最短驶离时限内，不得驾驶车辆。Dow Betaseal Express 在 0 ˚F (-18 ˚C) 或更高温度条件下至少需要 1 小时才能固化。如有必要，请在车辆玻璃上粘贴胶带，按压固定，并告知客户 24 小时后方可揭下胶带。同时，告知客户在随后的 24 小时内，应避免高速驾驶，并躲避减速带。
