前驱动单元逆变器到油冷却器软管 ((拆卸和安装))

校正代码 1830020202 FRT 0.84 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

设备：
  • 1080568-00-A 液体收集器
  • 1135762-00-A 冷却软管维修堵头套件，Model 3
  • 1065131-00-A 电池冷却液排放套件

拆卸

  1. 将前驱动单元动力总成回流软管从车辆右侧拆下。请参阅前驱动单元动力总成回路软管 ((拆卸和安装))。
  2. 取走车辆下方的冷却液排放容器。
  3. 部分降下车辆，将其置于锁止位。

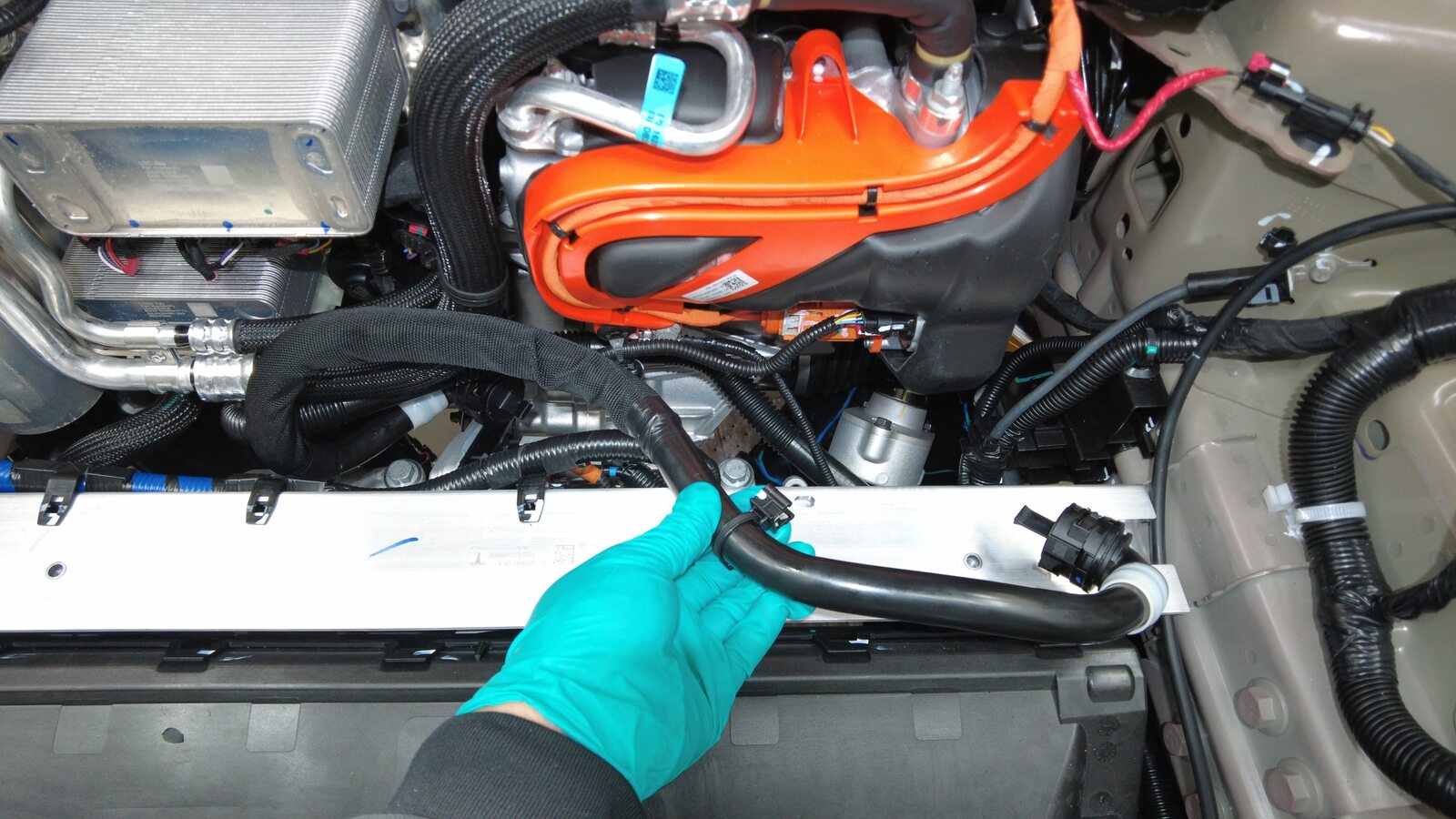

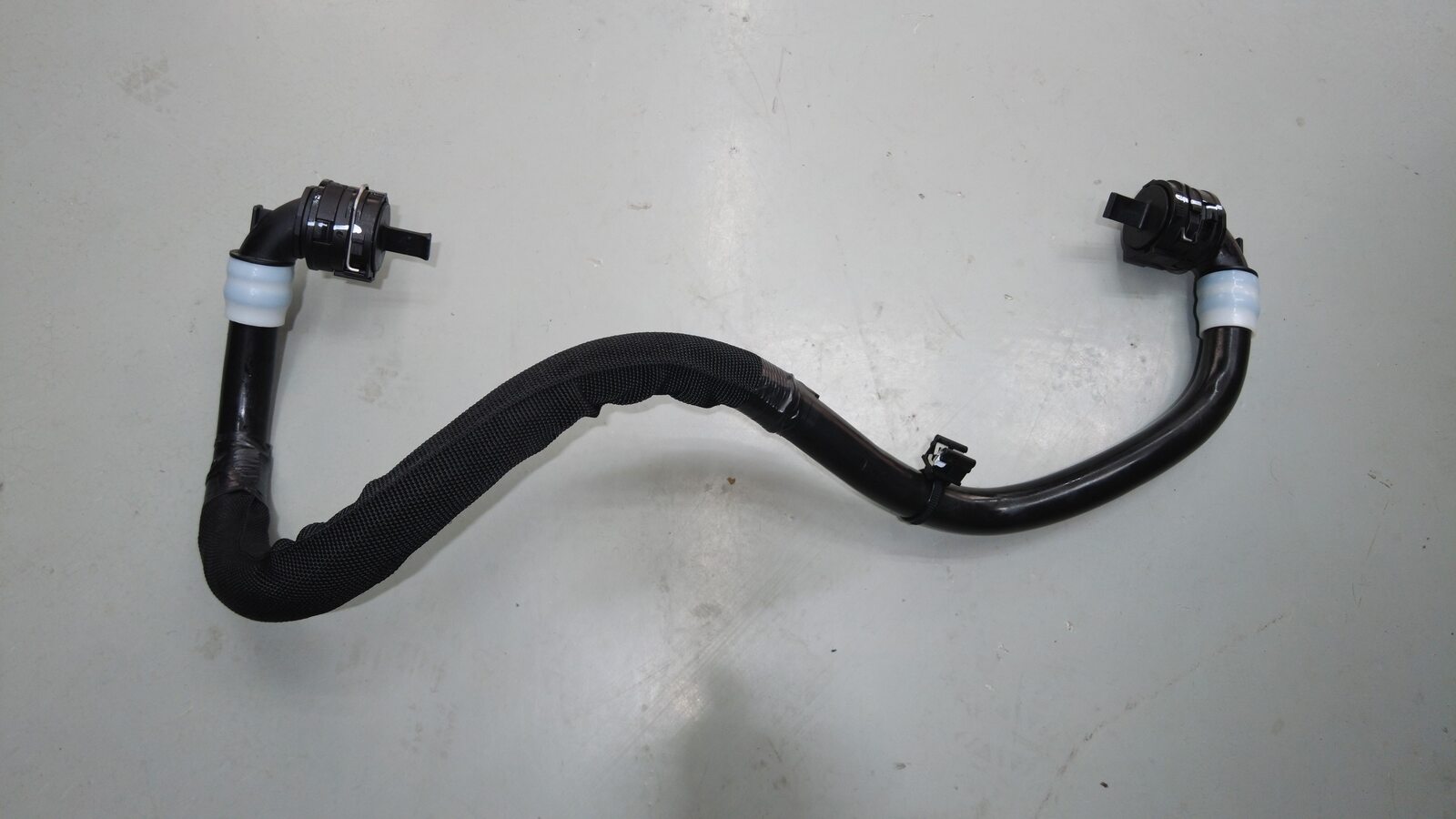

  4. 将变流器至油冷器软管从前驱动单元上拆下。

安装

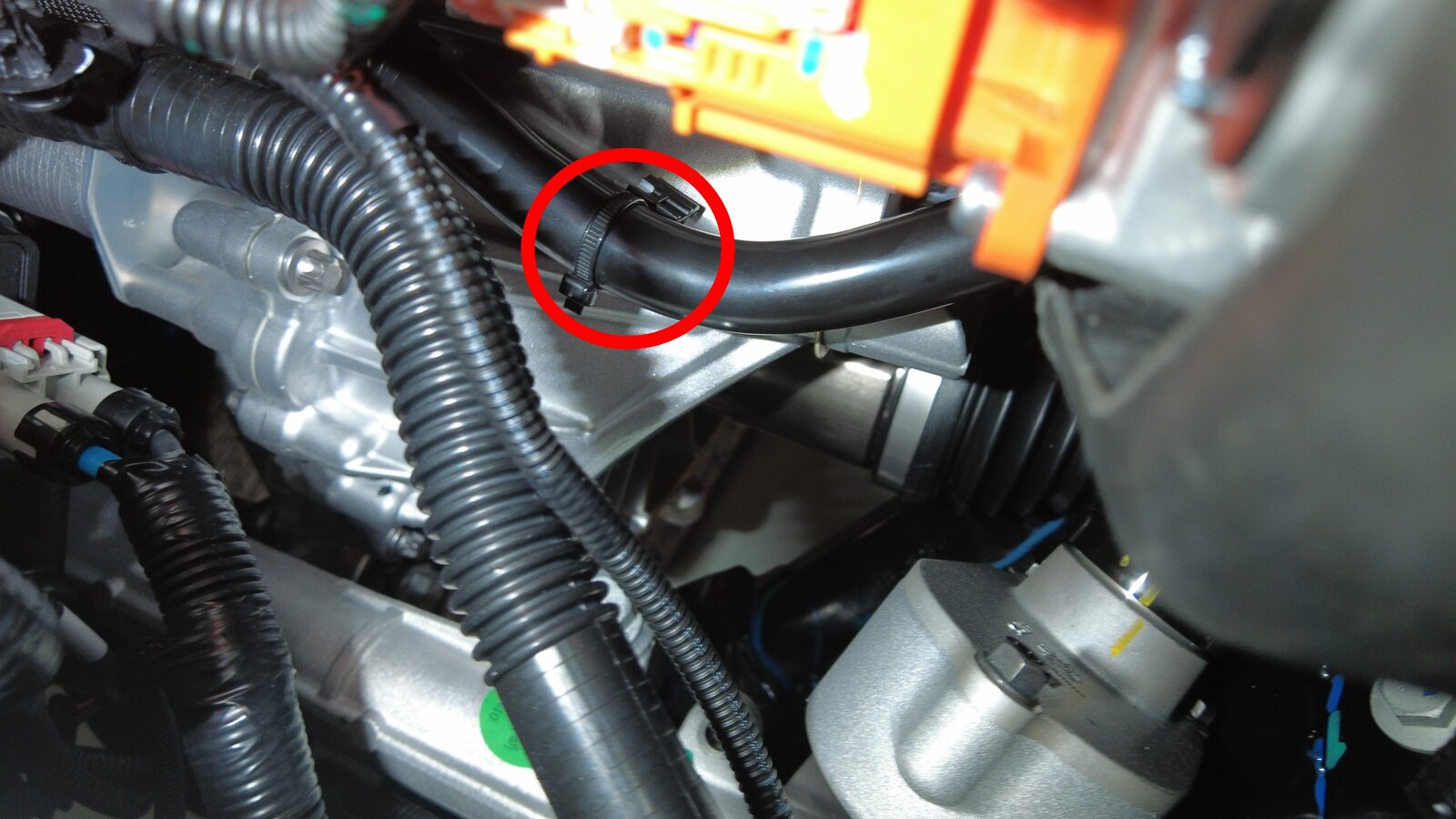

  1. 将变流器至油冷器软管放置在前驱动单元上。
    Informational PurposesAn informational icon, calling your attention
    注
    用冷却液塞堵住软管下端，以免冷却液从冷却液罐中流失。
  2. 将前驱动单元动力总成回流软管安装到车辆右侧。请参阅前驱动单元动力总成回路软管 ((拆卸和安装))。
