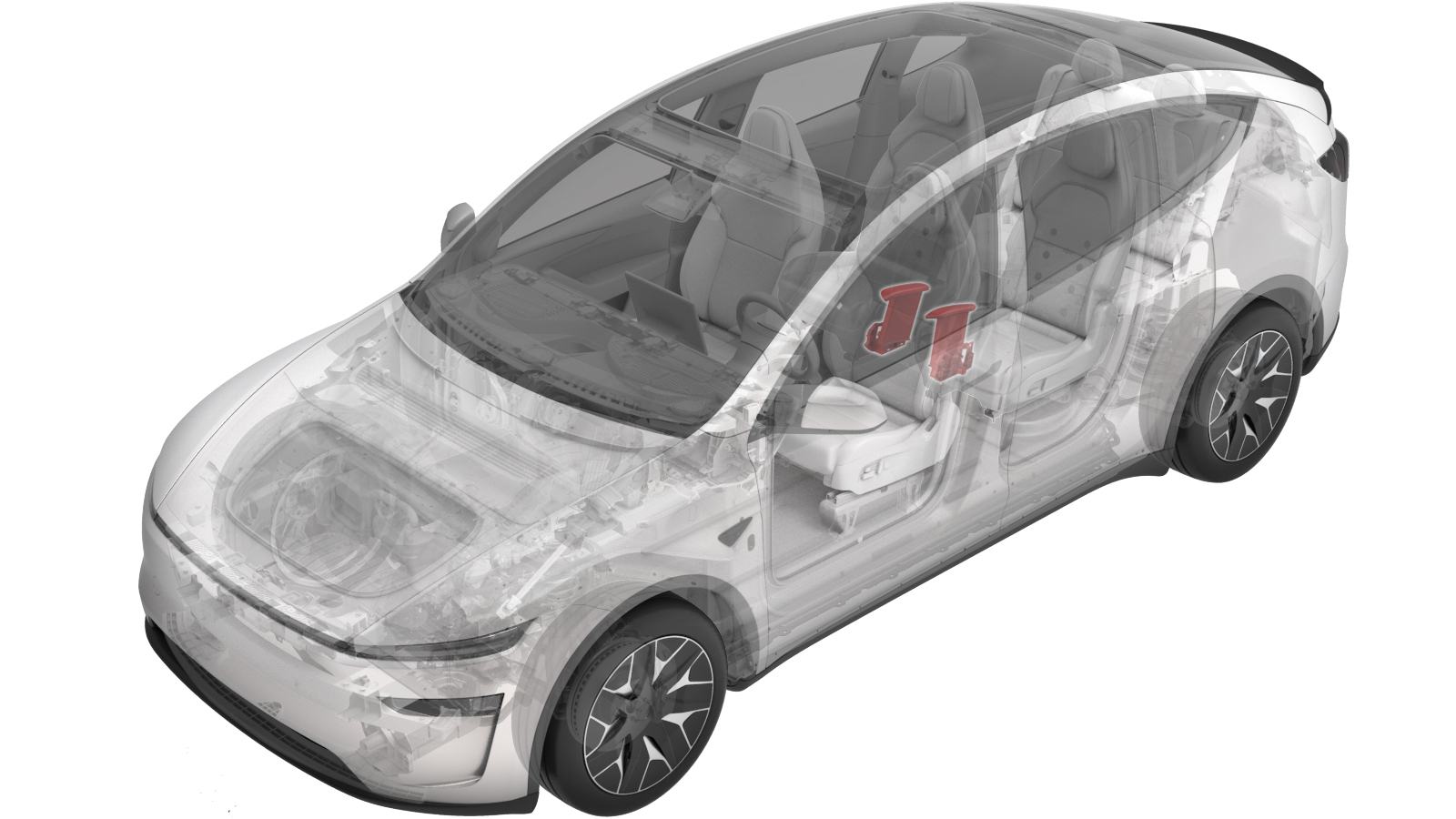

扶手总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))
校正代码
13080202702
FRT
0.30
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将扶手总成固定到第二排左侧座椅的螺栓（4 个） |
 20 Nm (14.7 lbs-ft) |
|
重复使用 |
拆卸
- 打开 LH 车门，降下 LH 车窗。
-
将第一排和第二排左侧座椅向前移动。
注如有必要，可调节座椅靠背，以防触碰到顶篷和其他零件。
-

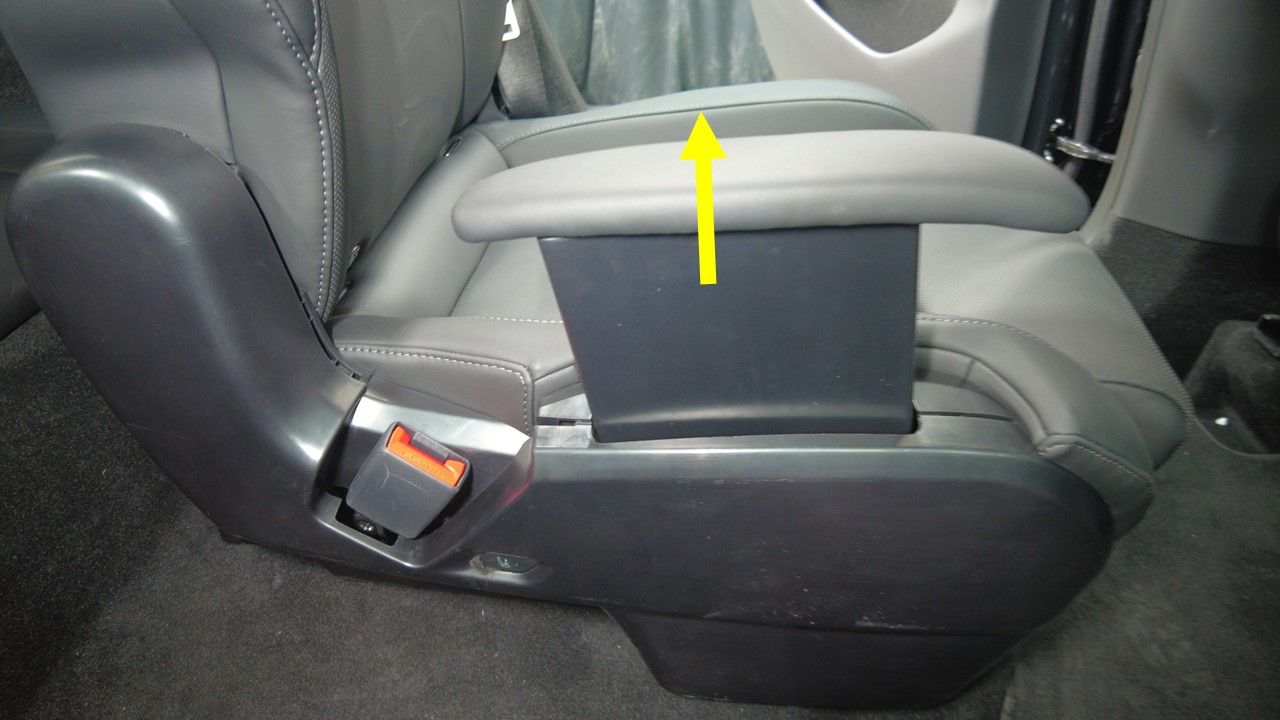

将第二排左侧座椅扶手调至最高位置。

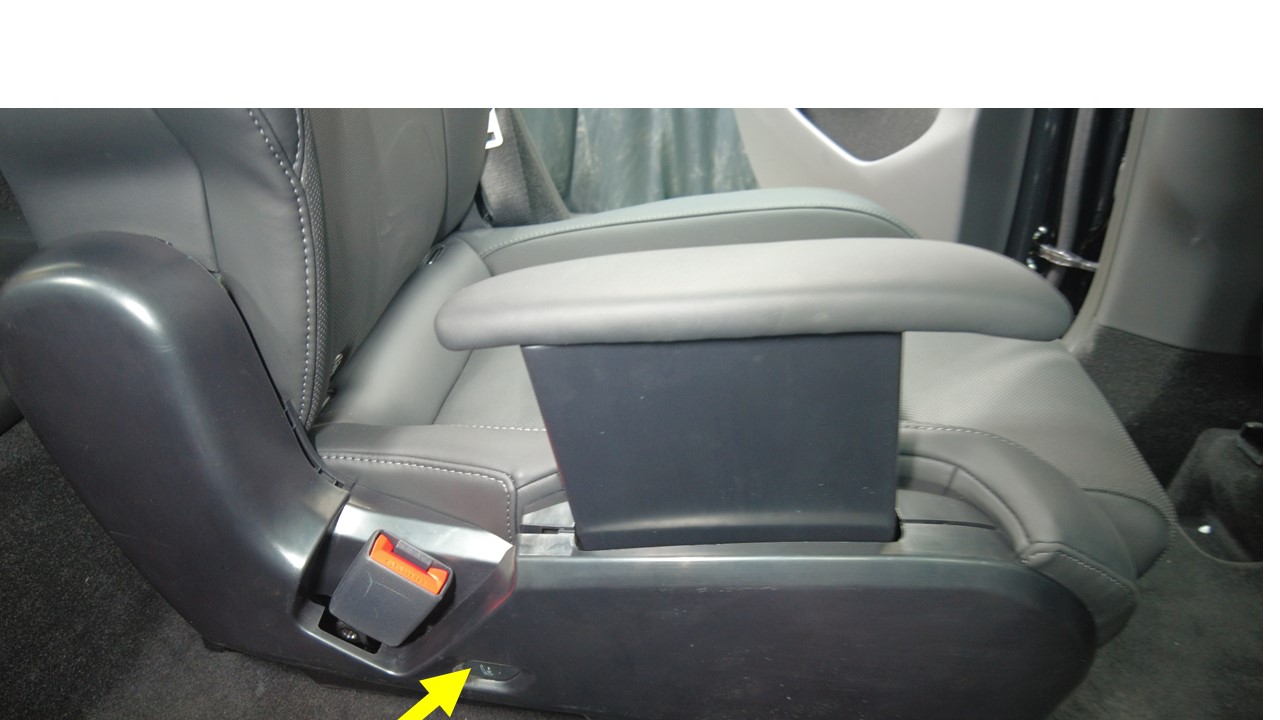

- 拆下第二排左侧座椅护板总成。请参阅 侧护板总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
-

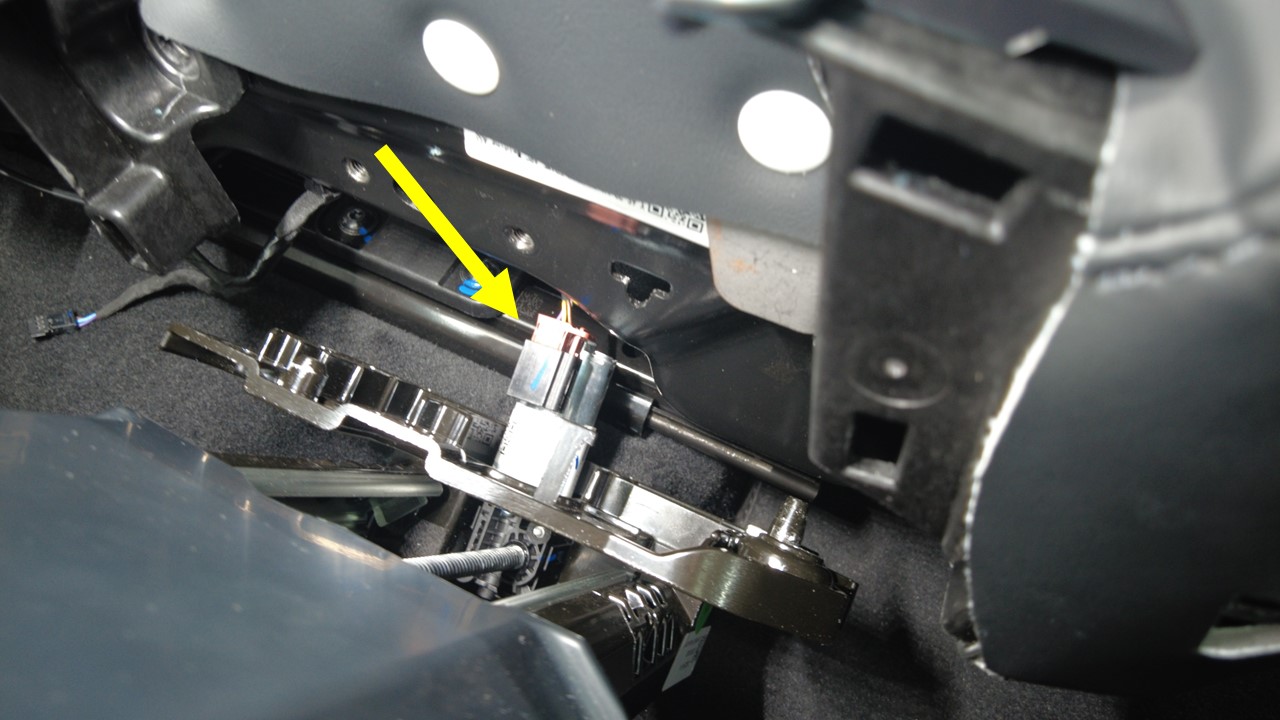

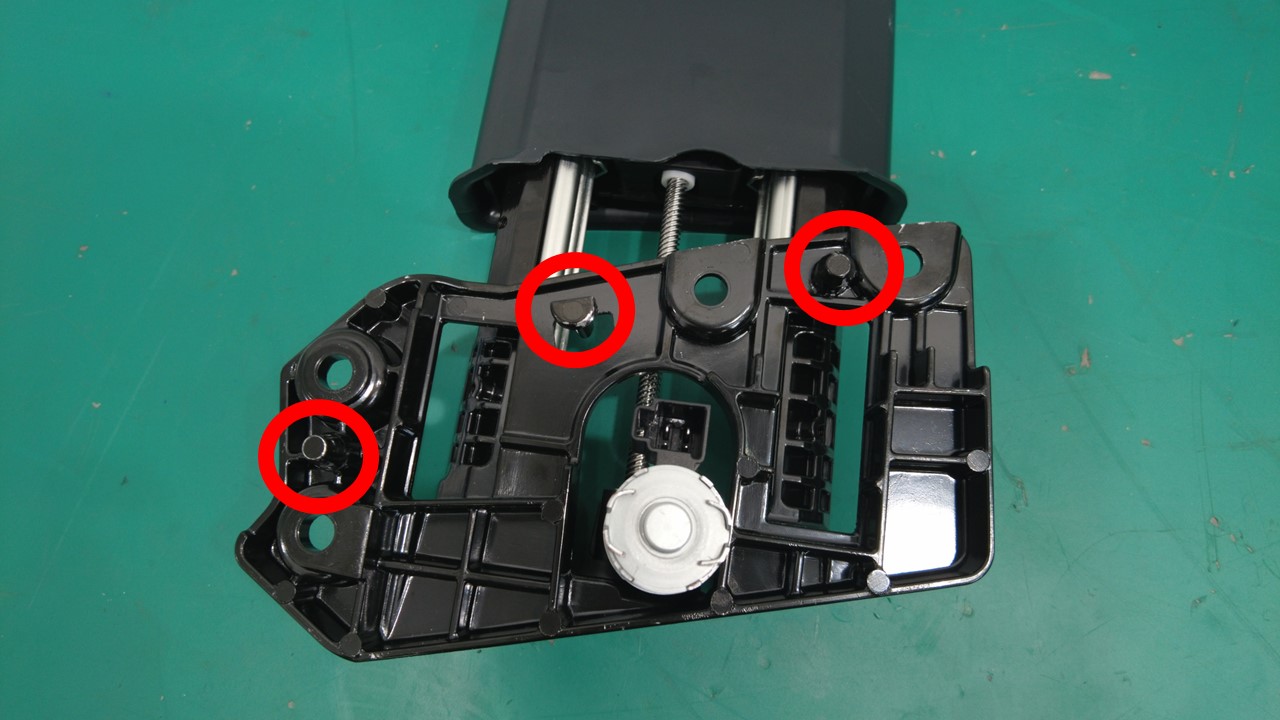

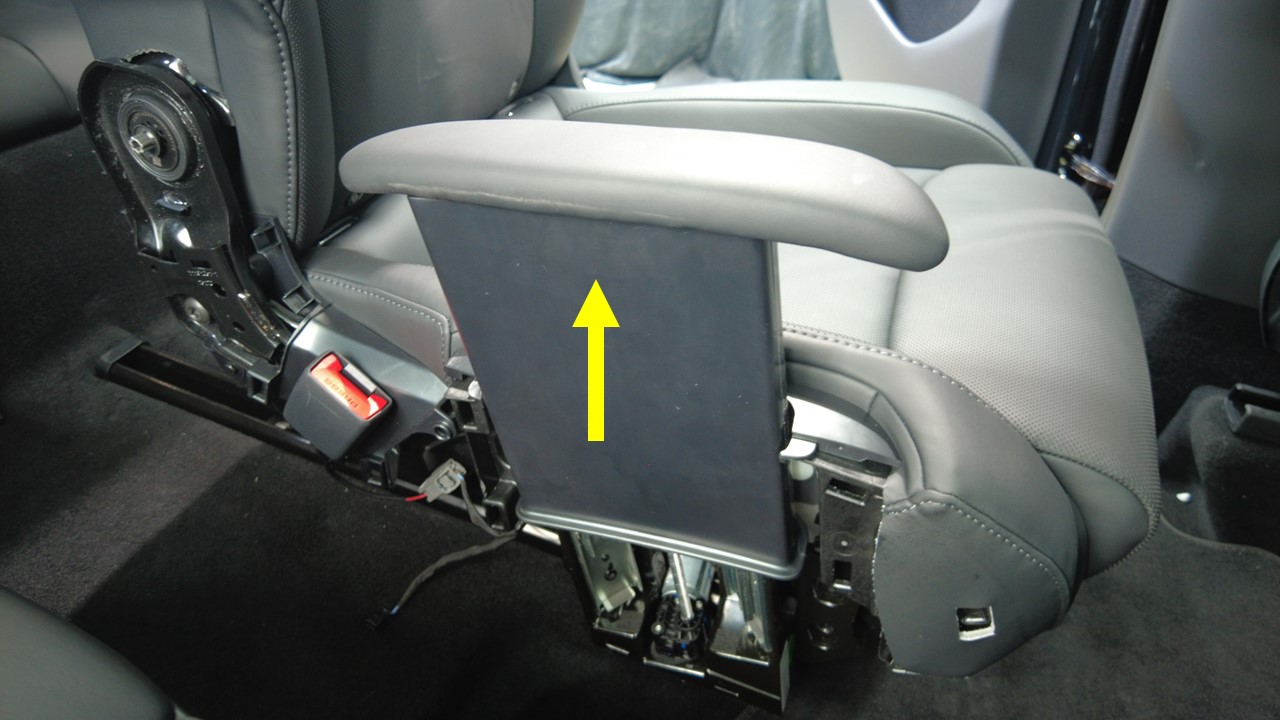

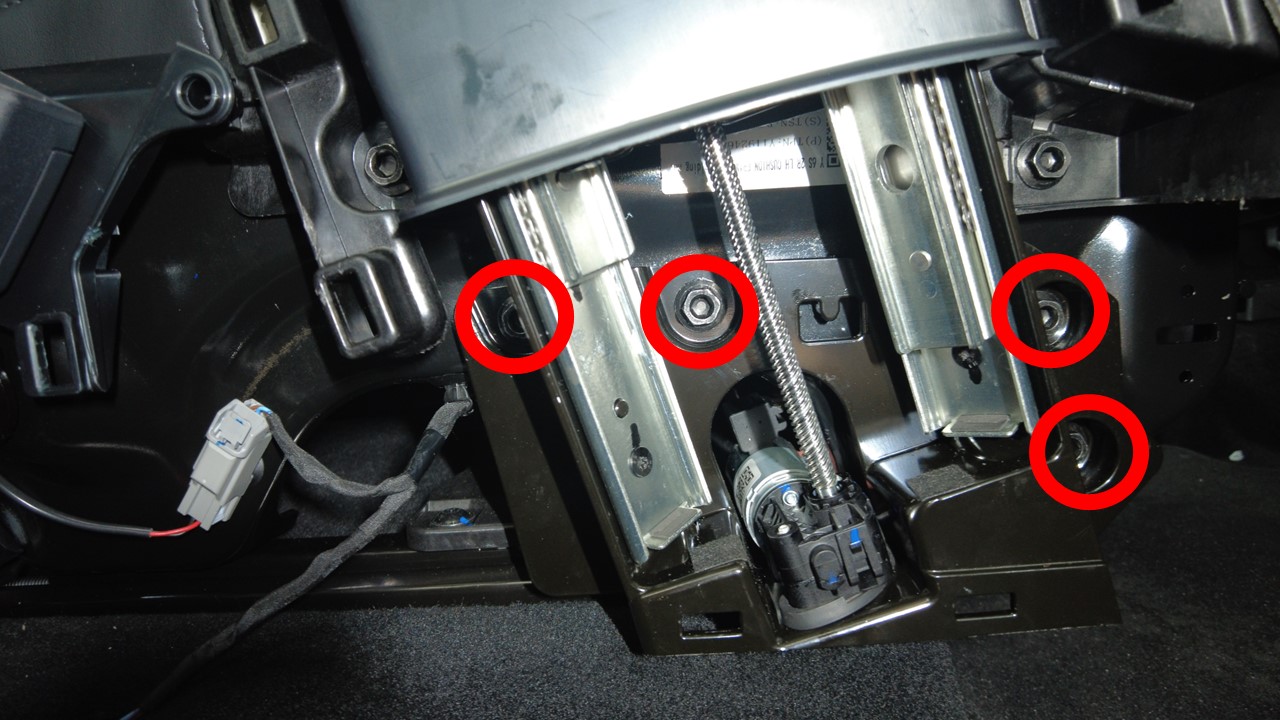

拆下螺栓（4 个），断开连接器，松开定位销（3 个），向上提起扶手总成，将其从第二排左侧座椅上拆下。
注操作过程中注意查看座椅表面，确保没有损坏。TIp推荐使用以下工具
- 3/8 英寸钻头薄型 11 毫米套筒
安装
-

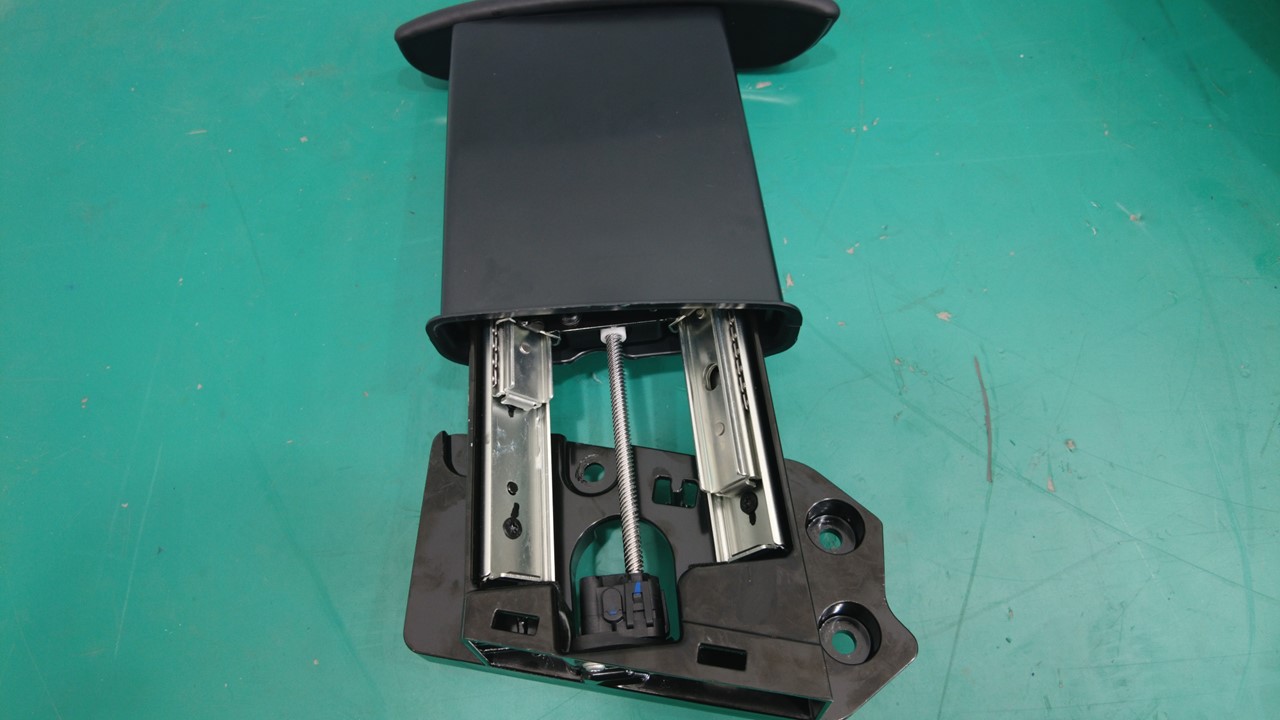

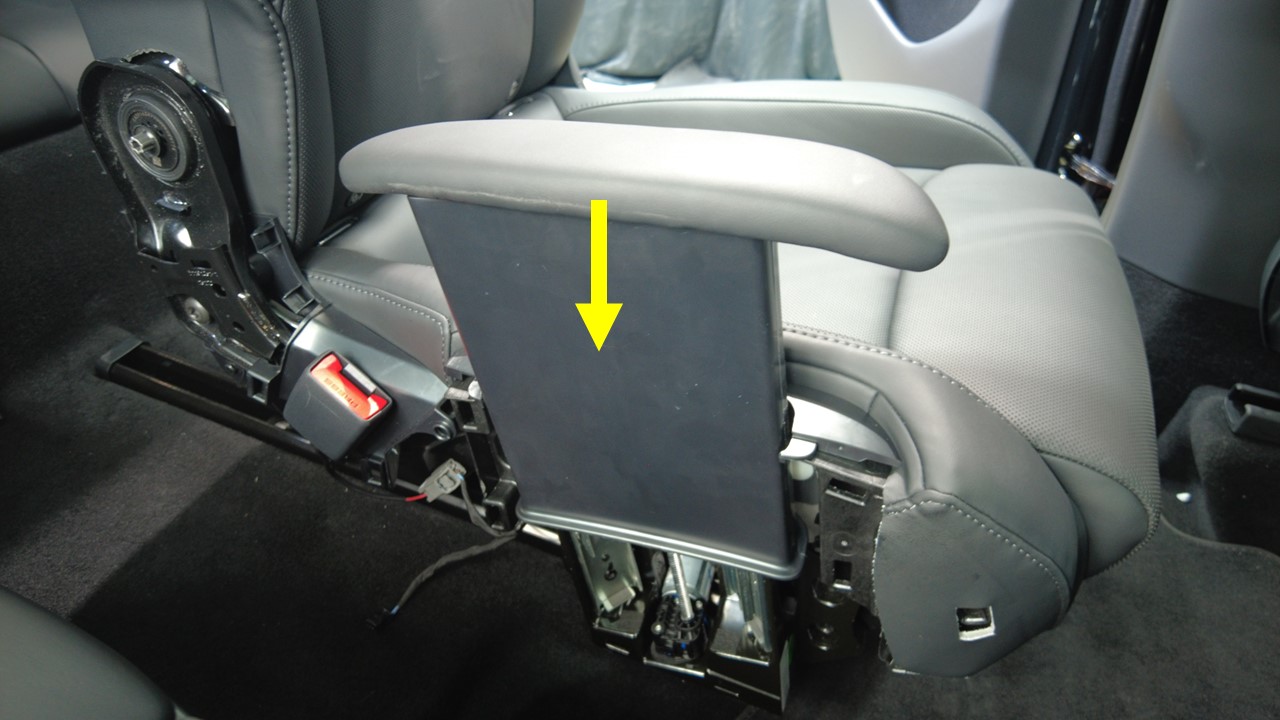

将扶手总成降至正确位置，使其位于第二排左侧座椅上，然后接合定位销（3 个），连接连接器并紧固螺栓（4 个），将扶手总成安装入位。20 Nm (14.7 lbs-ft)TIp推荐使用以下工具
- 3/8 英寸钻头薄型 11 毫米套筒
- 安装第二排左侧座椅护板总成。请参阅 侧护板总成 - 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
-

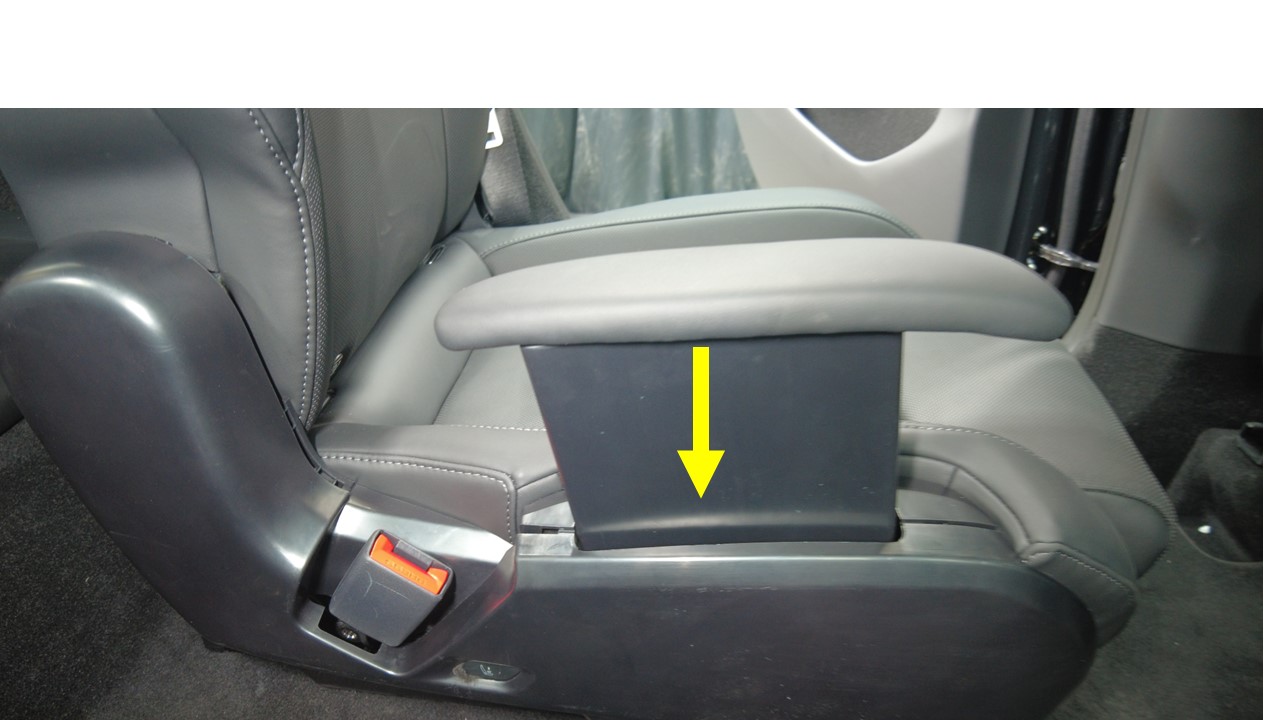

将第二排左侧座椅扶手调回原位。
- 将第二排和第一排左侧座椅移回原位。
- 升起左侧车窗，关闭左侧车门。
