后端面板 - 下部 - 中控台(Model Y L) ((拆卸和更换))

校正代码 15190201602 FRT 0.12 注意: 除非本程序中另有明确规定,否则上文所列校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。 除非明确要求,否则请勿堆叠校正代码。 注意: 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意: 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意: 请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 打开所有车门,降下所有车窗。
  2. 将前排两个座椅前移。

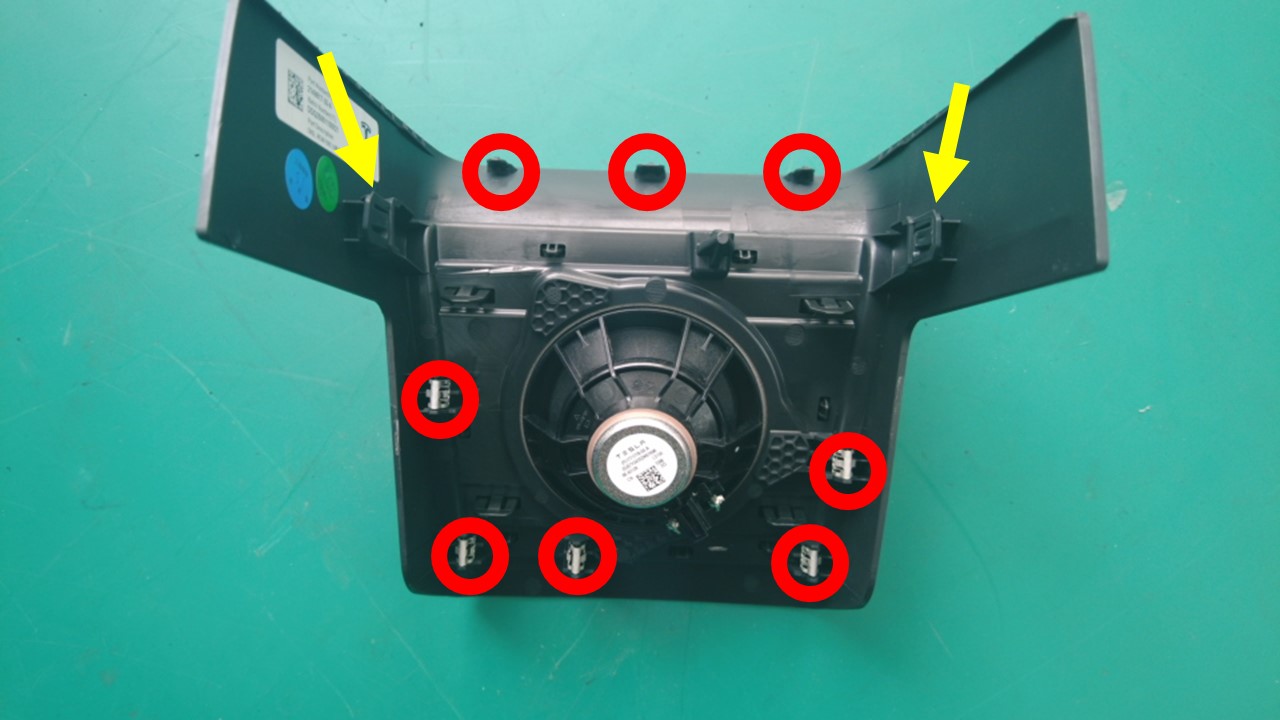

  3. 水平向后撬动后端面板下部总成,以松开卡子(5 个)和锁片(2 个)。
    Informational PurposesAn informational icon, calling your attention
    请勿将总成过度拉离中控台。线束仍然连接在总成背面。
    Informational PurposesAn informational icon, calling your attention
    注意请勿损坏导销(3 个)。

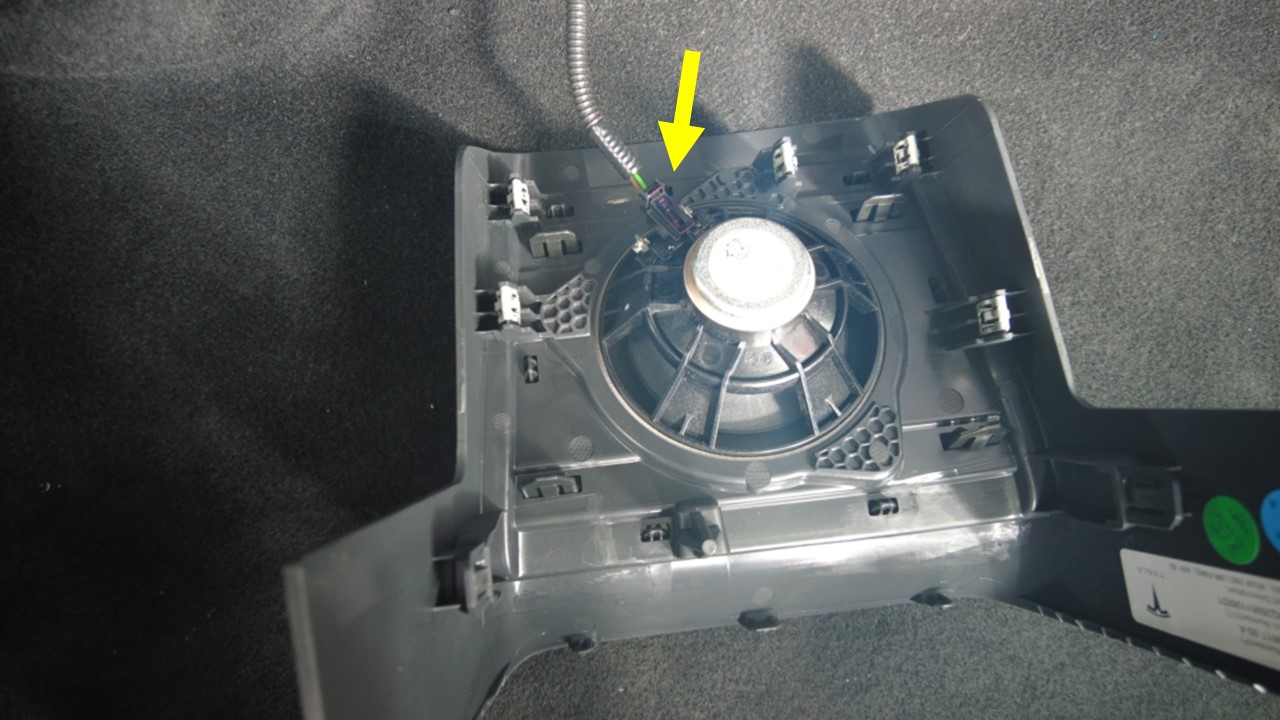

  4. 断开杯托扬声器连接器。

安装

  1. 连接杯托扬声器连接器。
  2. 将后端面板下部总成上的导销(3 个)与中控台上的孔洞对齐,然后水平向前推动面板总成以紧固卡子(5 个)和锁片(2 个)。
  3. 将两个前排座椅移回原位。
  4. 升起所有车窗并关闭所有车门。
