保护壳 - 座椅靠背 - 第二排座椅 - 右（Model Y L） ((拆卸和更换))
校正代码
13080201902
FRT
0.48
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
- 拆下第二排左侧座椅头枕框架。请参阅 框架 - 头枕- 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
-

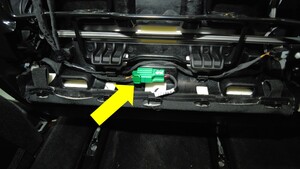

断开第二排左侧座椅靠背加热垫连接器。
-

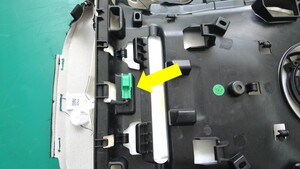

松开将第二排左侧座椅传感器线束固定到靠背外壳的挂钩（2 个）。
-

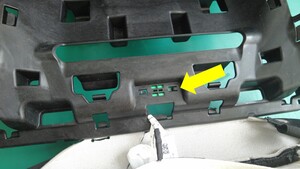

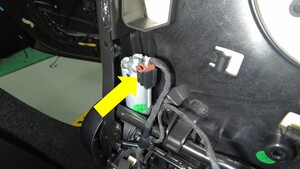

断开第二排左侧座椅靠背倾角调节电机连接器。
-

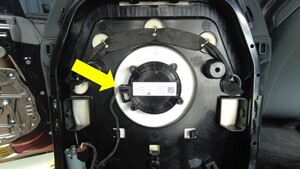

断开第二排左侧座椅通风扇连接器。
-

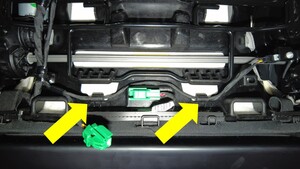

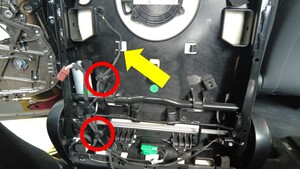

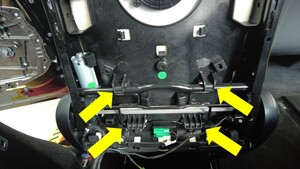

松开将第二排左侧座椅线束固定到座椅靠背外壳的夹子（2 个）和挂钩。
-

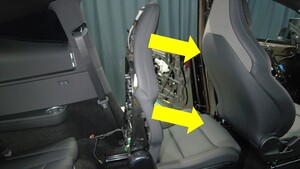

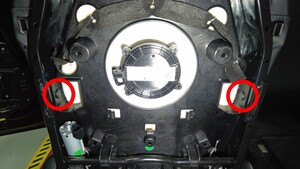

松开将第二排左侧座椅靠背外壳和外罩总成固定到座椅框架的卡子（2 个）和挂钩（4 个）。
-

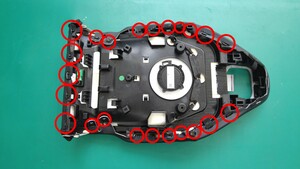

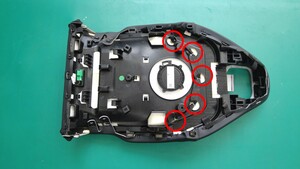

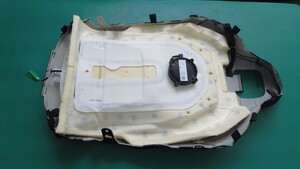

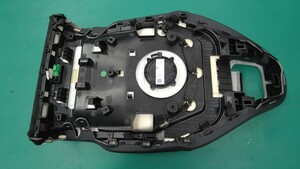

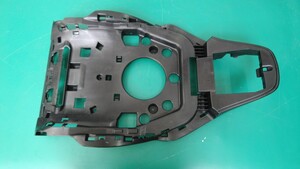

松开用于固定第二排左侧座椅靠背外壳和座椅外罩的固定件（23 个）、拱环（5 个）和连接器固定件（1 个），然后将外壳从座椅外罩上分离。
注轻轻撬动连接器背面的黑色锁片以松开连接器。注使用尖嘴钳松开拱环。更换任何受损的拱环。
安装
-
安装用于固定第二排左侧座椅靠背外壳和座椅外罩的固定件（23 个）、拱环（5 个）和连接器固定件（1 个）。
注确保靠背外壳和外罩位置正确。注使用尖嘴钳松开拱环。更换任何受损的拱环。
-
安装将第二排左侧座椅靠背外壳和外罩总成固定到座椅框架的卡子（2 个）和挂钩（4 个）。
-
安装将第二排左侧座椅线束固定到座椅靠背外壳的夹子（2 个）和挂钩。
-
连接第二排左侧座椅通风扇连接器。
-
连接第二排左侧座椅靠背倾角调节电机连接器。
-
安装将第二排左侧座椅传感器线束固定到靠背外壳的挂钩（2 个）。
-
连接第二排左侧座椅靠背加热垫连接器。
- 安装第二排左侧座椅头枕框架。请参阅 框架 - 头枕- 第二排座椅 - 左（Model Y L） ((拆卸和更换))。
