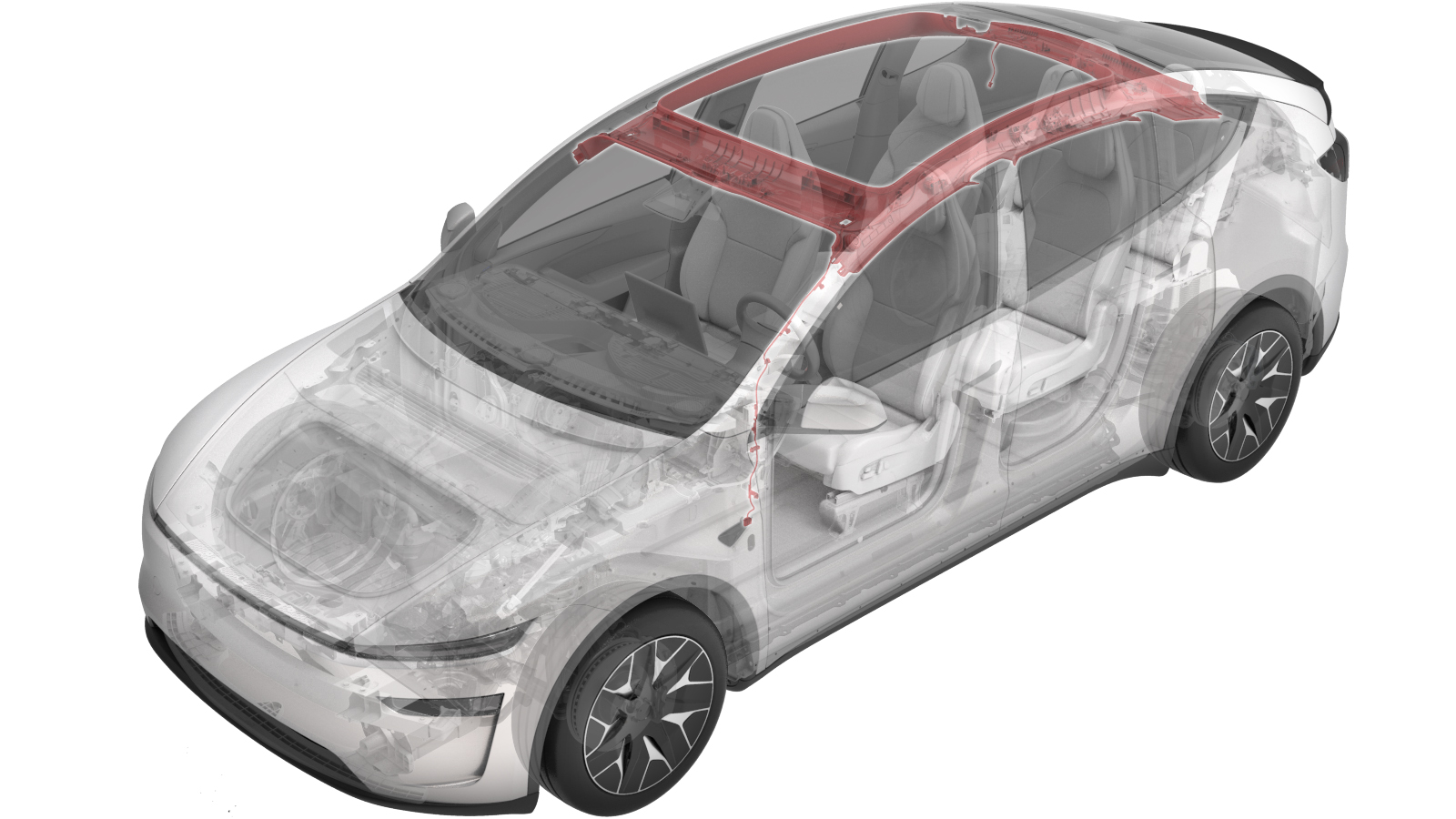

顶篷 - 前（Model Y L） ((拆卸和更换))
校正代码
15200200101
FRT
1.32
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将后衣帽钩固定到顶篷的螺栓 |  2.5 Nm (1.8 lbs-ft) |
|
重复使用 | |
| 将顶篷固定到车身的螺栓 | 2 Nm (1.5 lbs-ft) |
|
重复使用 |
拆卸
- 拆下左前车身主密封条。请参阅 车身主密封件 - 前 - 左侧 ((拆卸和更换))。
- 拆下 A 柱 LH 上部饰板。请参阅 A 柱上部饰板 - 左 ((拆卸和更换))。
- 拆下 LH 遮阳板。请参阅 遮阳板 - 左 ((拆卸和更换))。
- 在车辆 RH 侧重复执行第 1 至 3 步。
- 拆下左后车身主密封条。请参阅 车身主密封件 - 后 - 左侧 ((拆卸和更换))。
- 拆下左侧 B 柱下饰板。请参阅 饰板 - B 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
-

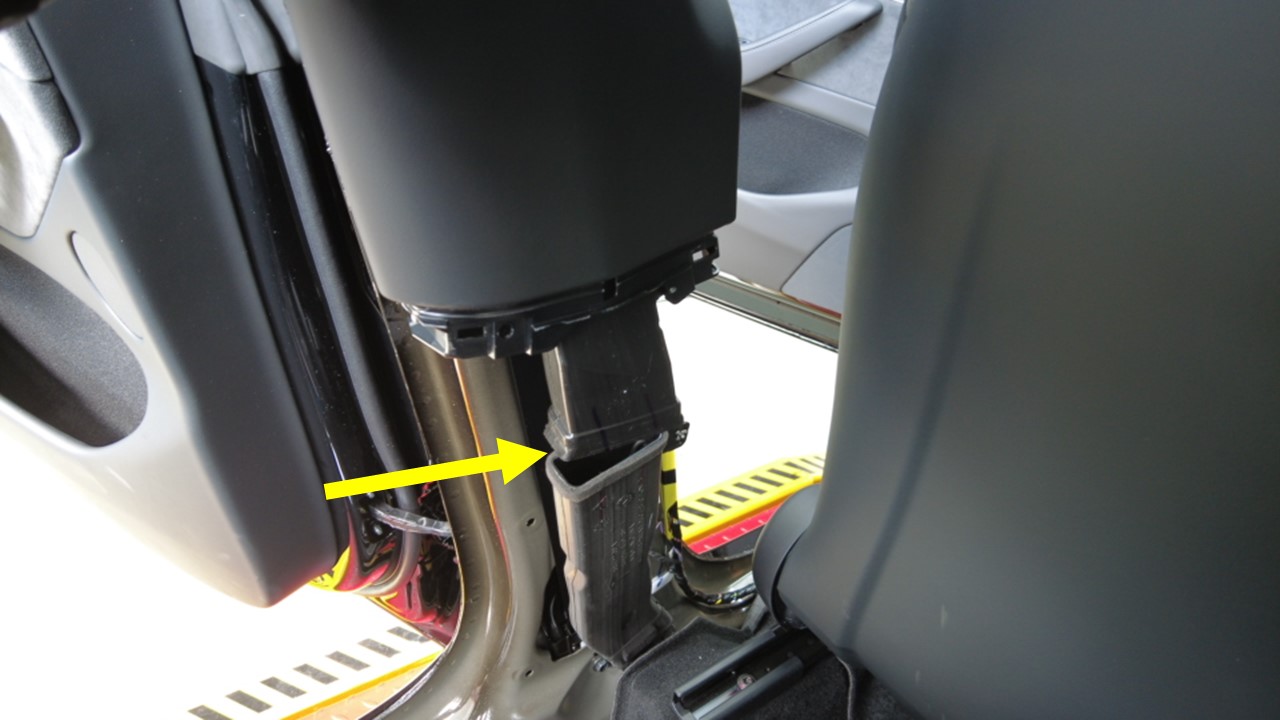

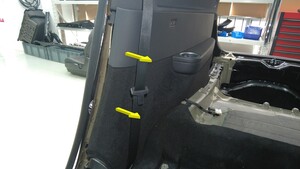

松开将左侧 B 柱下部风管固定到车身的卡子。
-

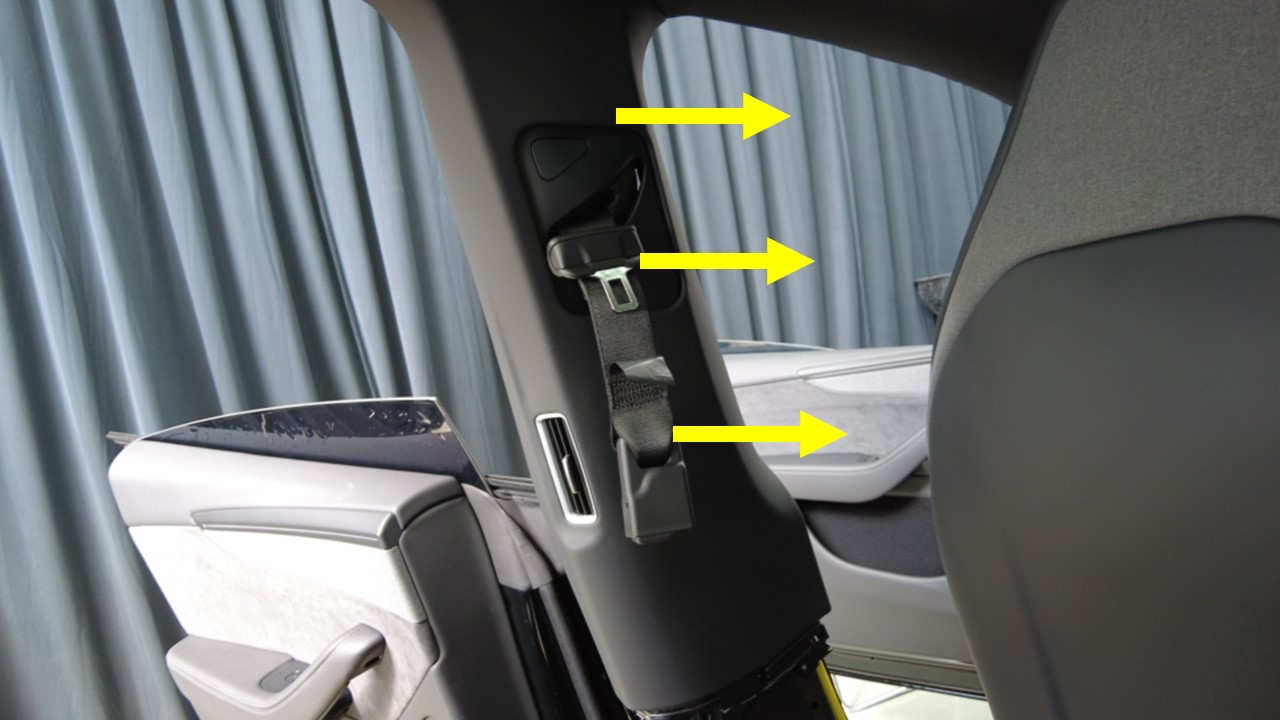

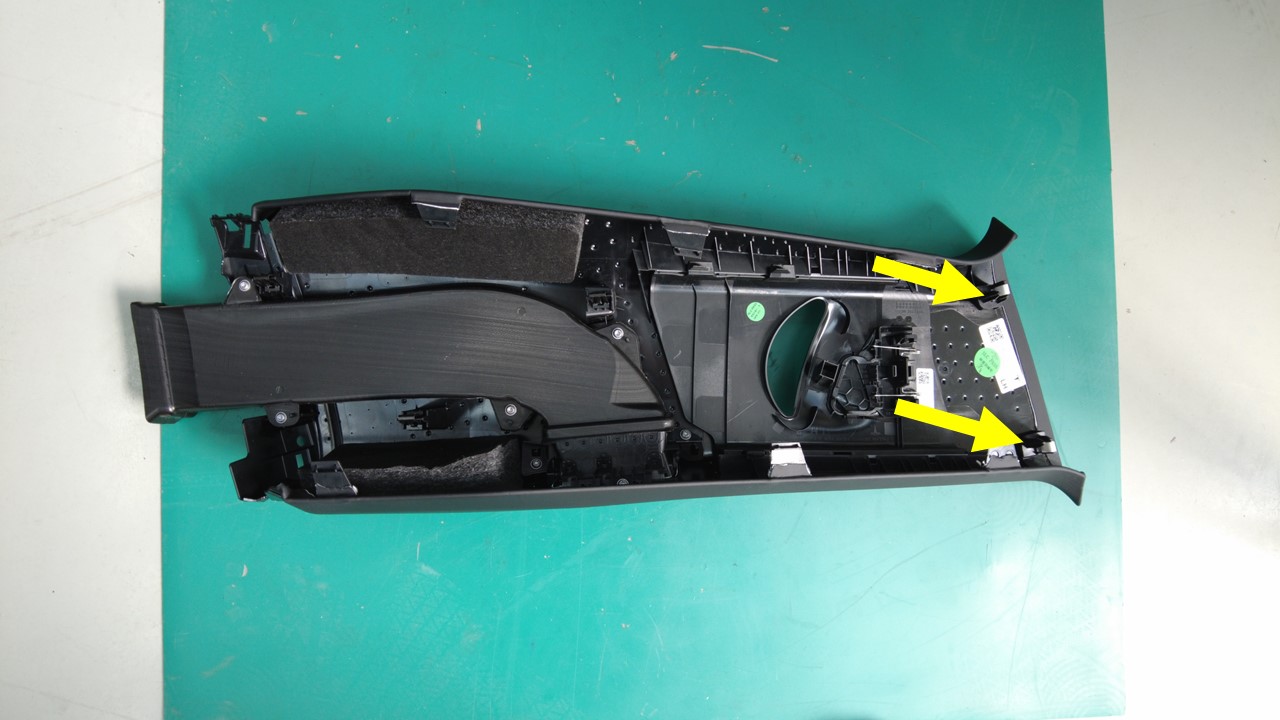

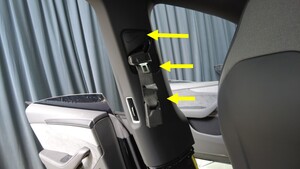

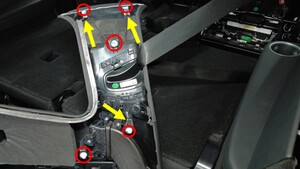

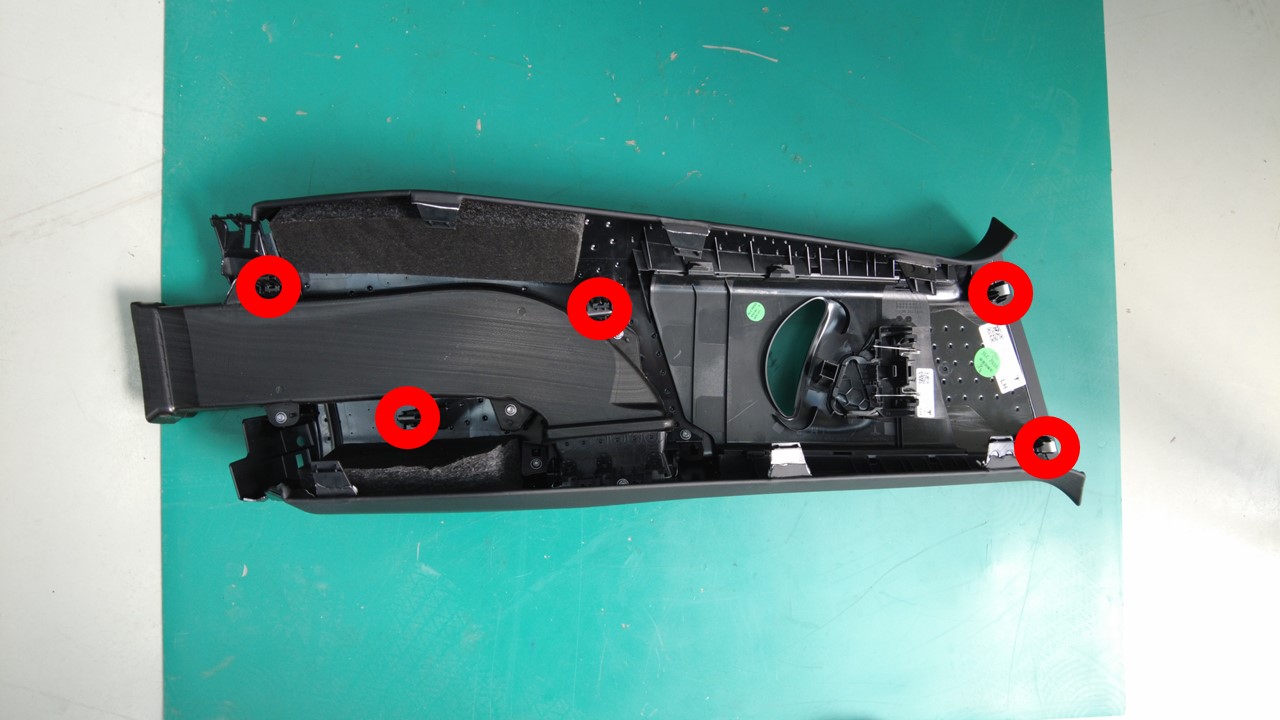

松开将左侧 B 柱上饰板总成固定到车辆的卡子（5 个），然后将饰板置于一旁。
注先向内拉动 B 柱上饰板底部，再拉动顶部以松开剩余卡子。
- 重复第5步至第8步，完成车辆右侧相关操作。
-

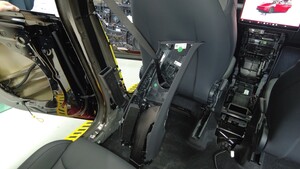

将第二排座椅向前移动。
注必要时可调节座椅靠背。
- 打开掀背尾门。
-
放倒第三排和第二排座椅靠背。
注注意保护座椅靠背蒙皮免受任何可能的刮伤或损坏。
-

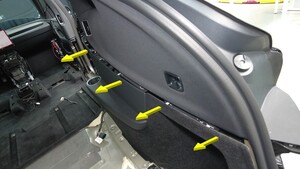

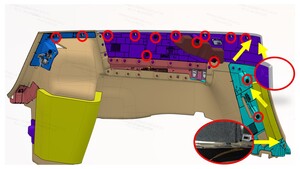

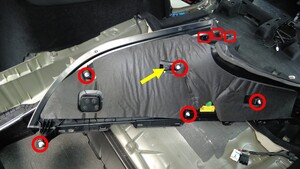

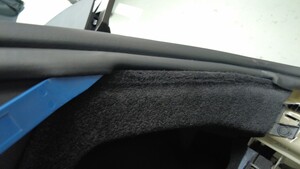

松开将后备箱左侧饰板固定到车身的卡子（14 个）、定位销（2 个）和锁片（2 个）。
注此操作有助于拆卸 C 柱上饰板。
-

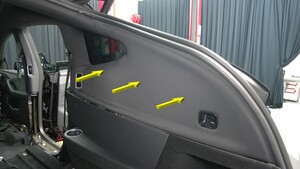

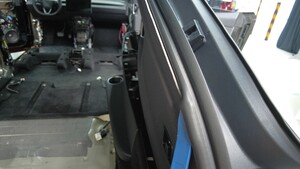

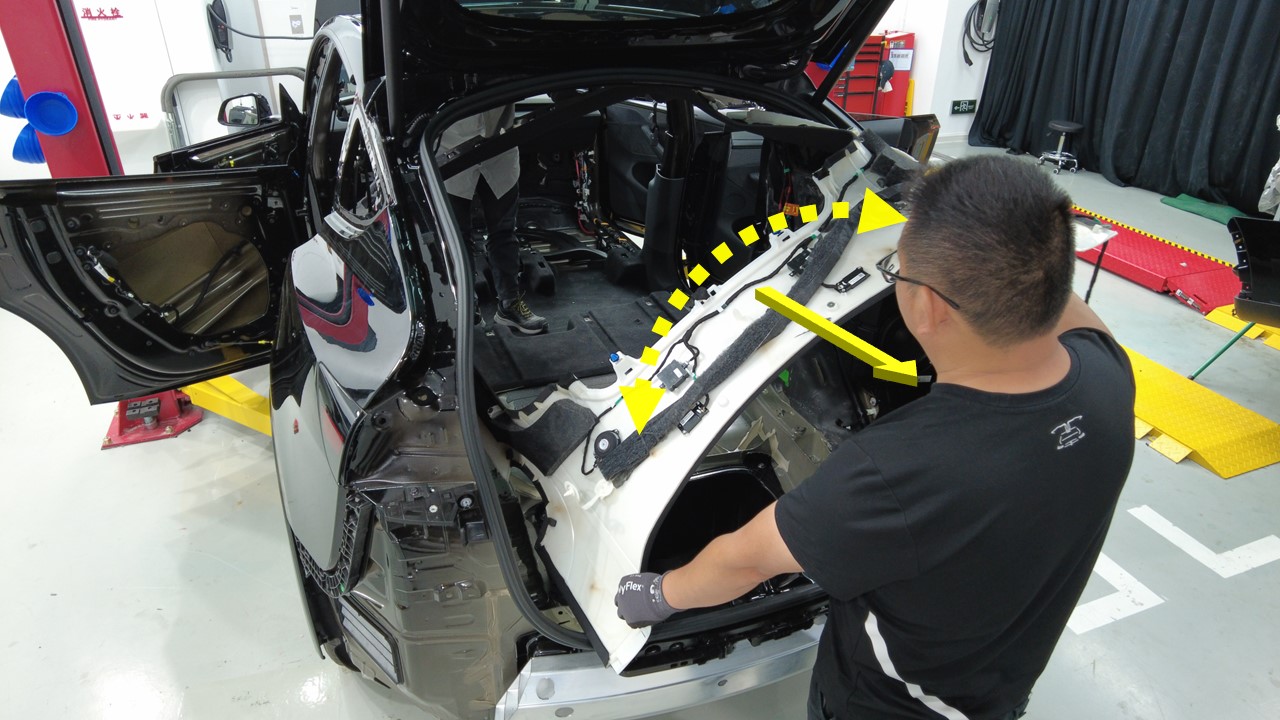

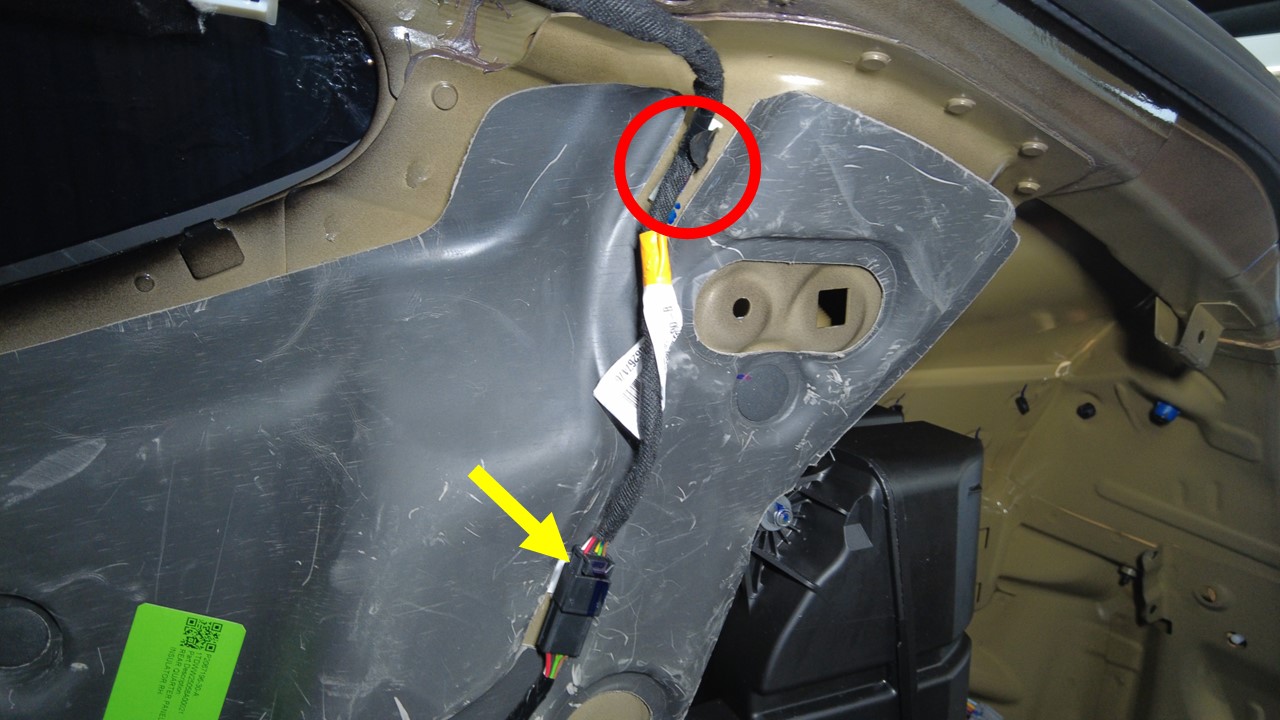

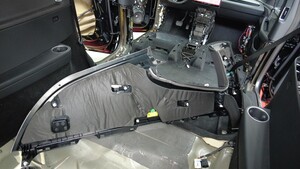

松开将左侧 C 柱上饰板固定到车身的卡子（10 个）、定位销（4 个）和锁片（2 个），断开座椅放倒开关连接器并松开充电接口释放缆索。
注请勿将饰板过度拉离车辆，因为此时饰板与连接器和充电接口释放缆索仍处于连接状态。
-

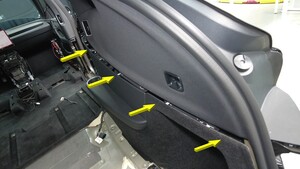

松开将后备箱右侧饰板固定到车身的卡子（14 个）、定位销（2 个）和锁片（2 个）。
注此操作有助于拆卸 C 柱上饰板。
-
松开将右侧 C 柱上饰板固定到车身的卡子（10 个）、定位销（4 个）和锁片（3 个）。
- 拆下后部顶篷。请参阅 后车顶篷（Model Y L） ((拆卸和更换))。
-
推动以打开 LH 后衣帽钩。
-
松开锁片以打开左后衣帽钩螺栓盖。
-

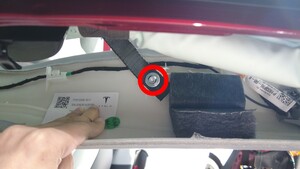

拆下将左后衣帽钩固定到顶篷的螺栓。
TIp推荐使用以下工具
- T25 梅花套筒
-

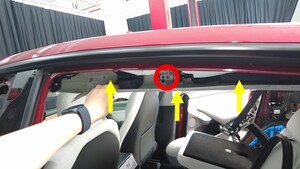

松开锁片，使顶篷从车身上部分松开，然后拆下将顶篷固定到车身的螺栓。
TIp推荐使用以下工具
- 梅花 T30 套筒
- 在车辆 RH 侧重复执行第 18 至 21 步。
- 将两个前排座椅向后倾斜，以便拆卸顶篷。
-

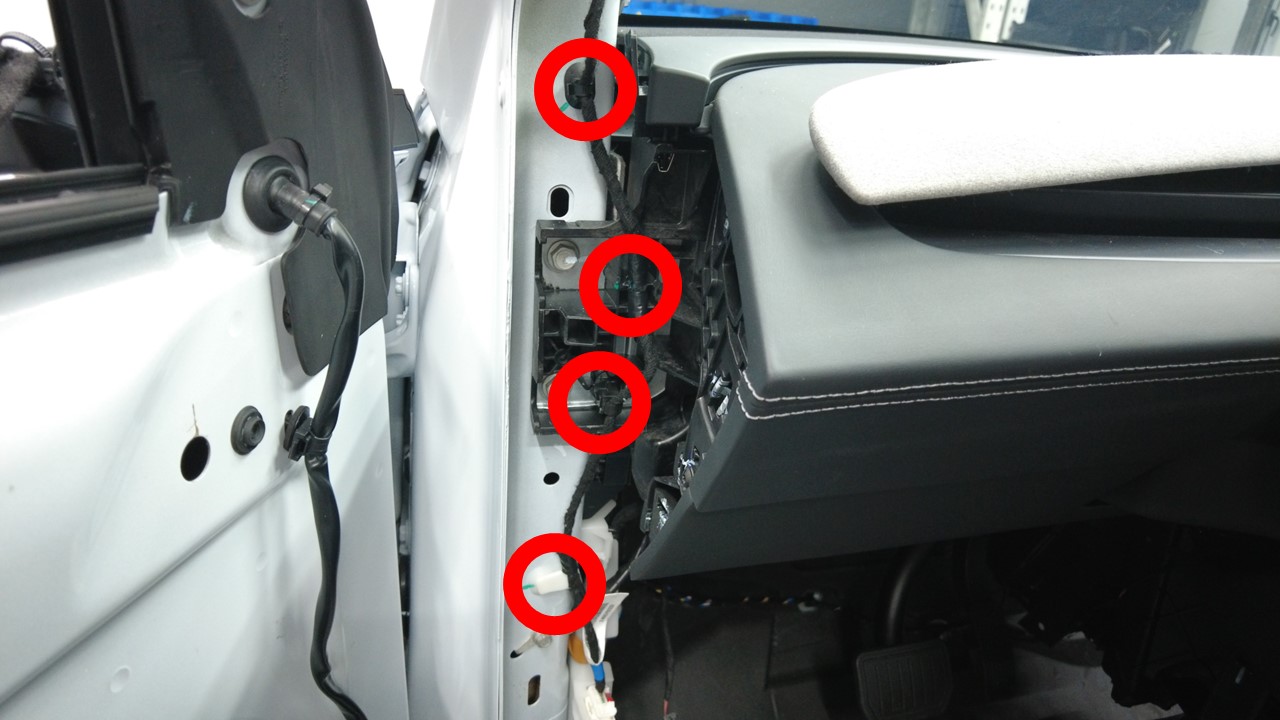

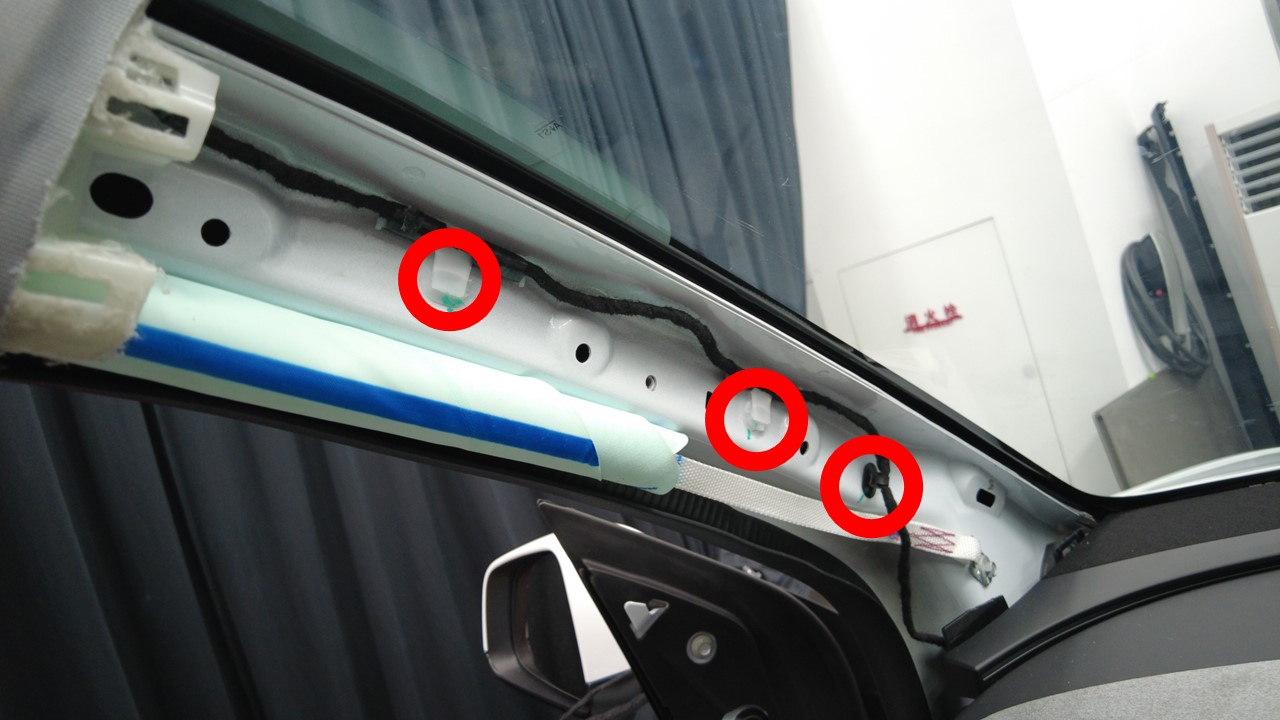

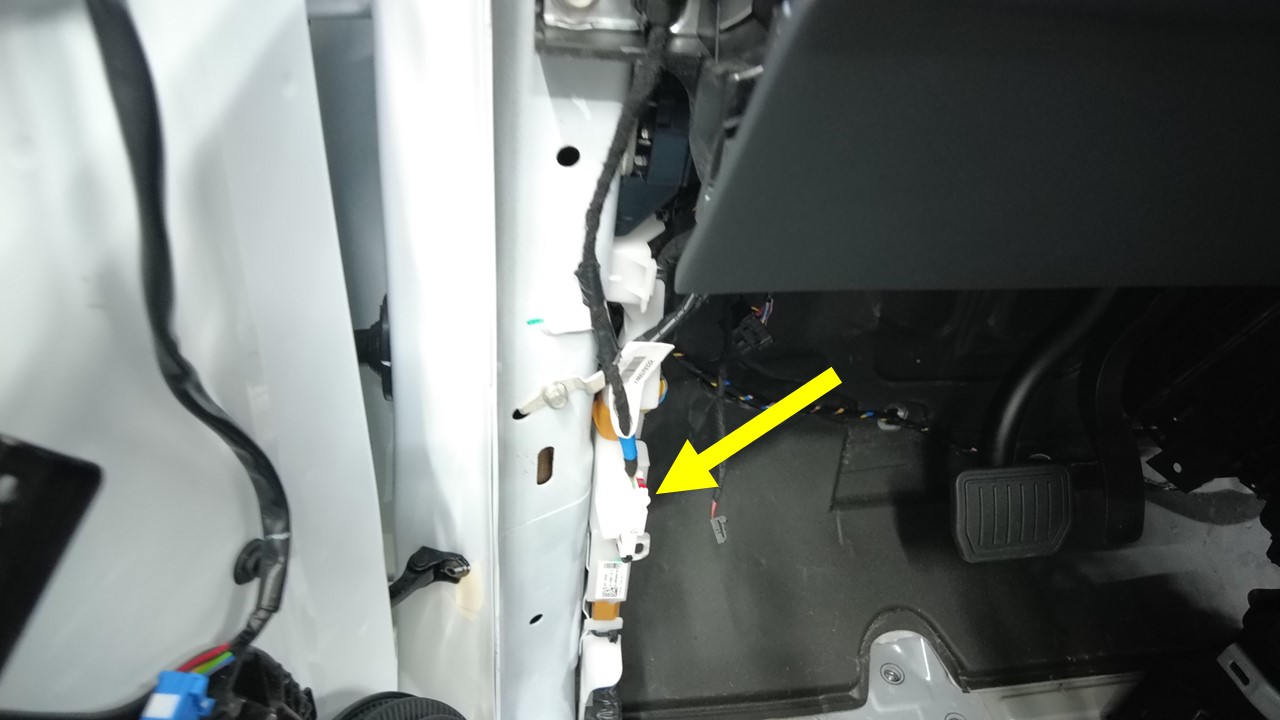

松开将前部顶篷线束固定到左侧 A 柱的夹子（7 个），然后断开前部连接器。
-

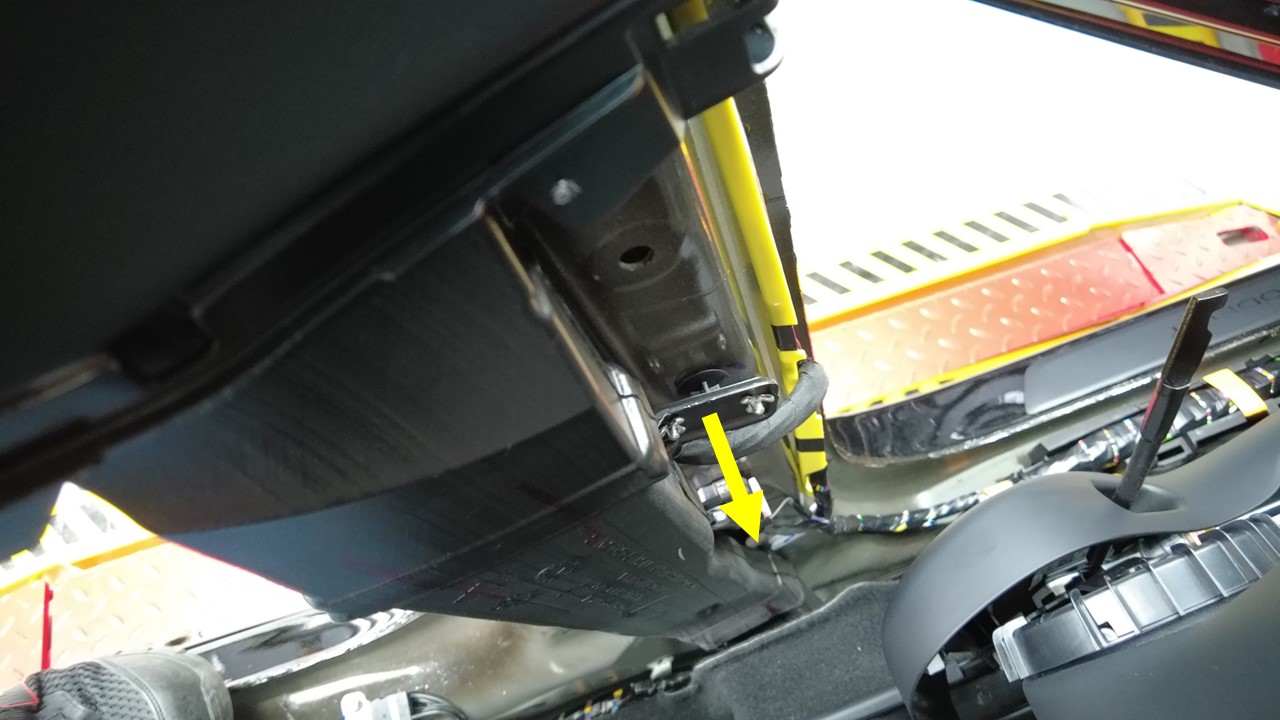

松开将前部顶篷线束固定到右侧 C 柱的卡子，然后断开后部连接器。
-

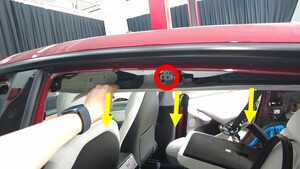

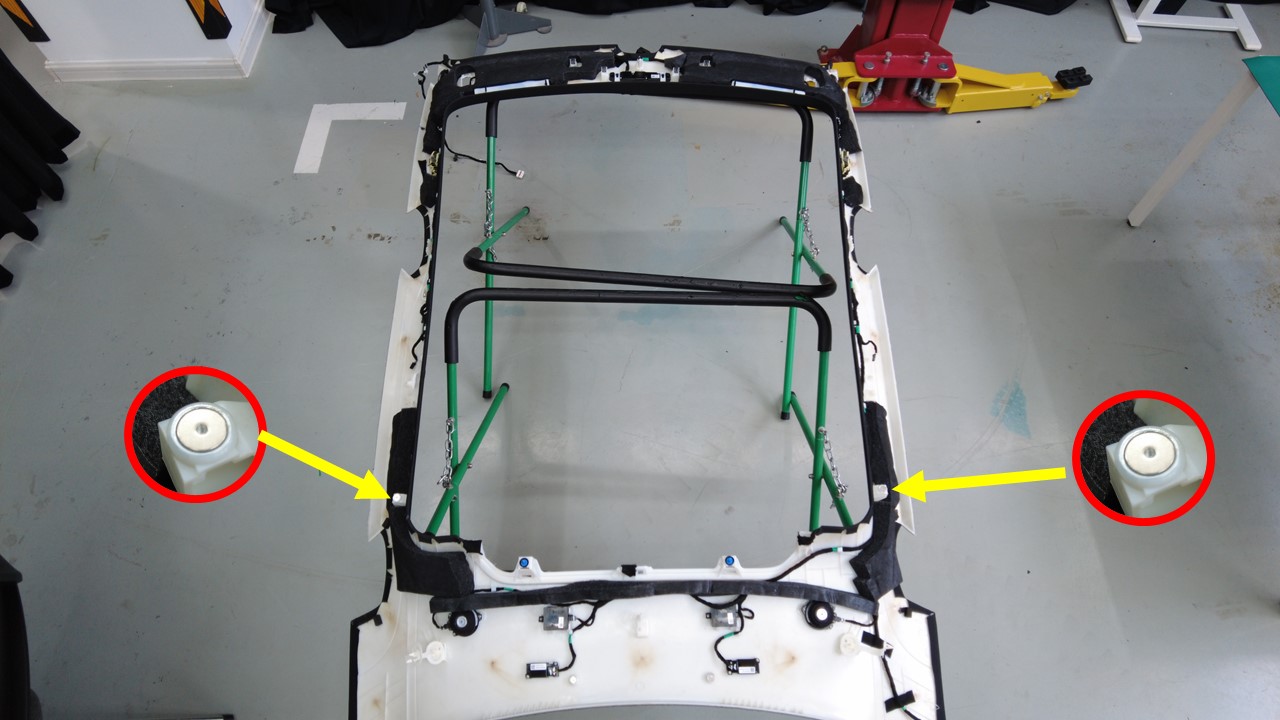

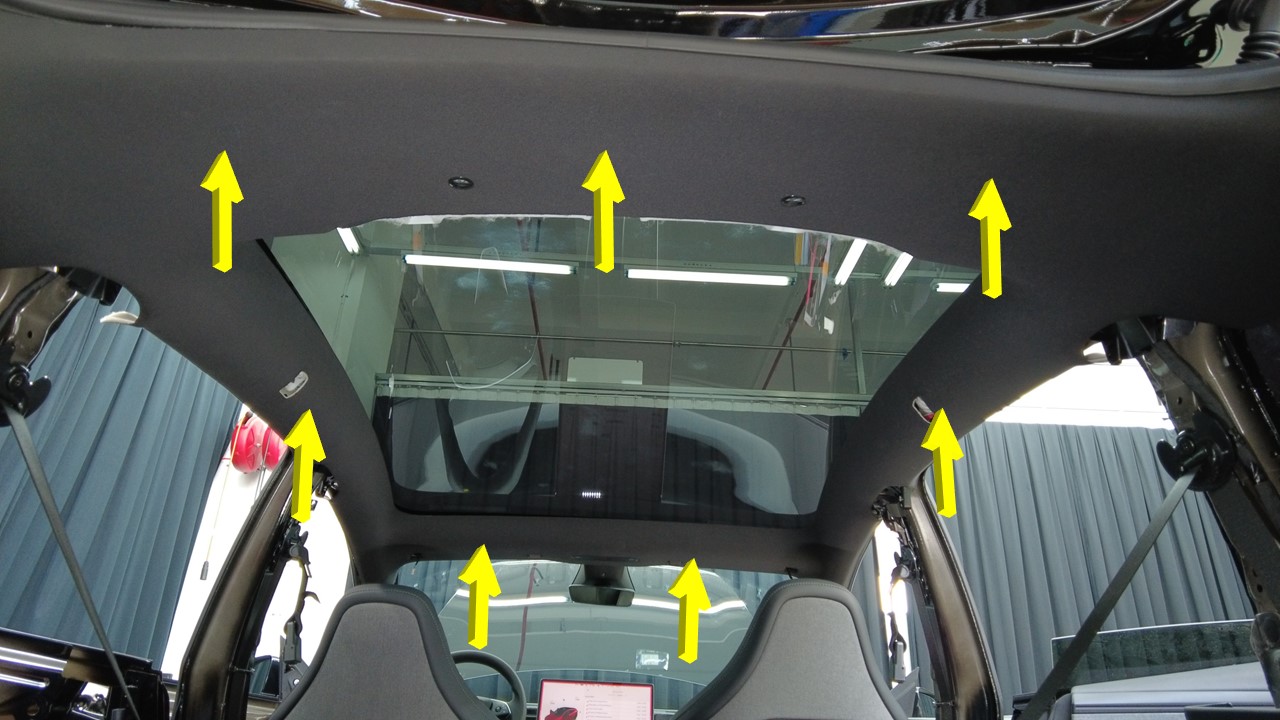

松开将前部顶篷固定到车身的卡子、锁片、磁铁和系带。

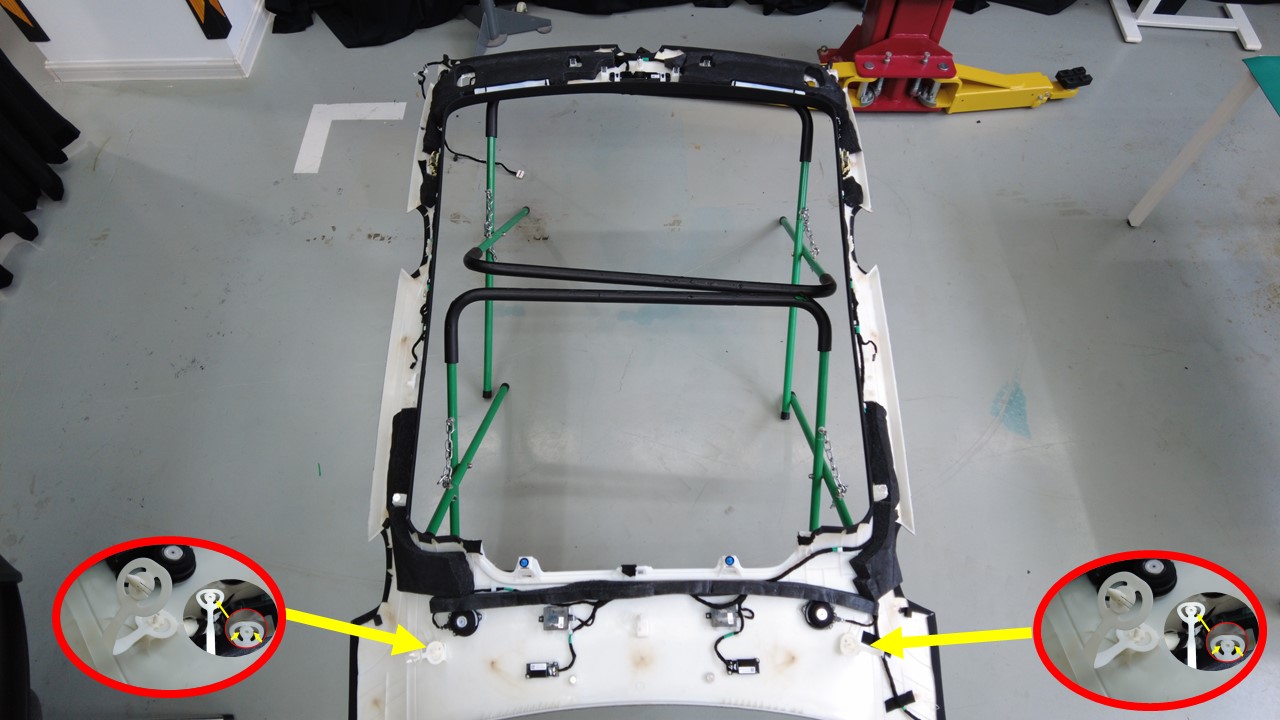

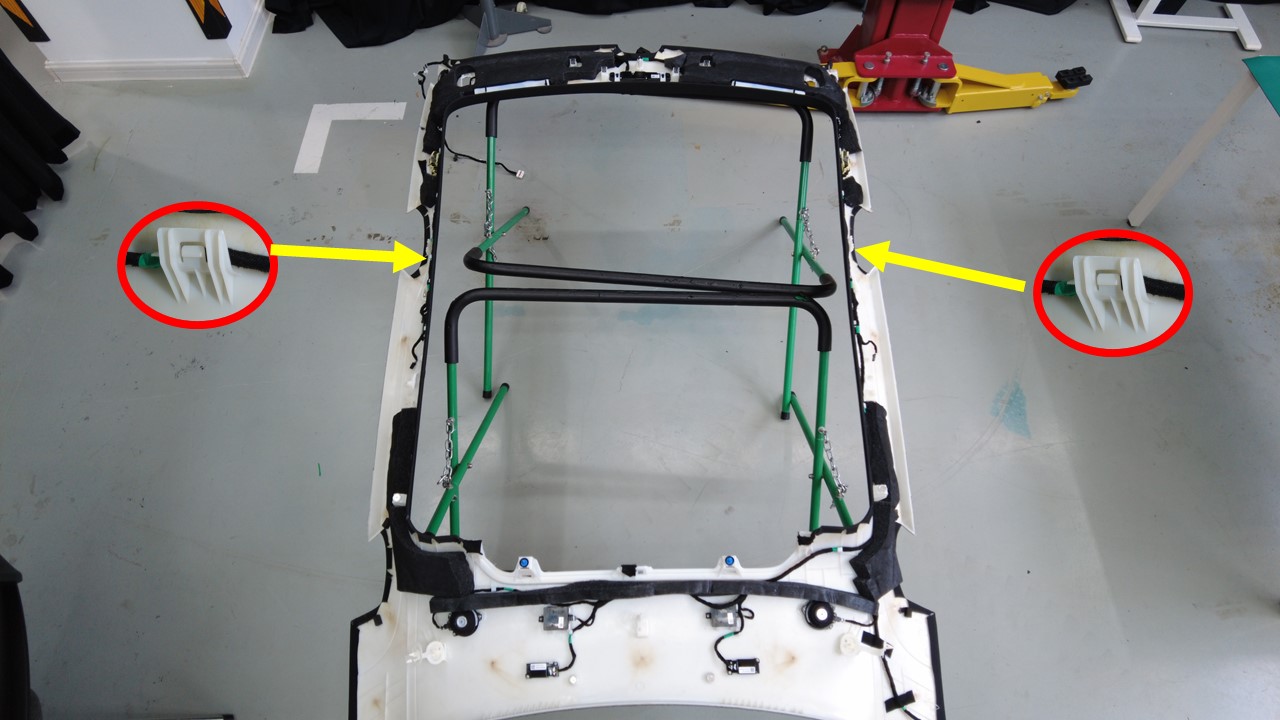

注前部顶篷后端两侧有系带。向下按压系带上的锁片（2 个）以松开系带。
-

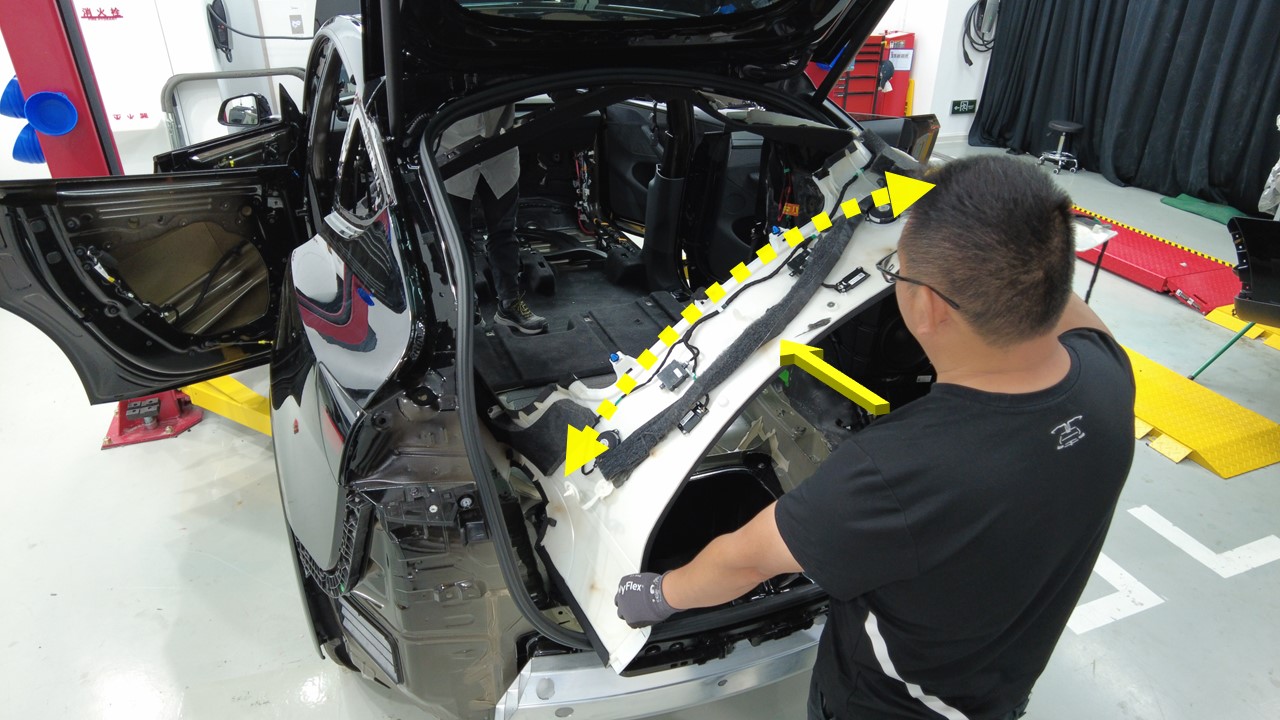

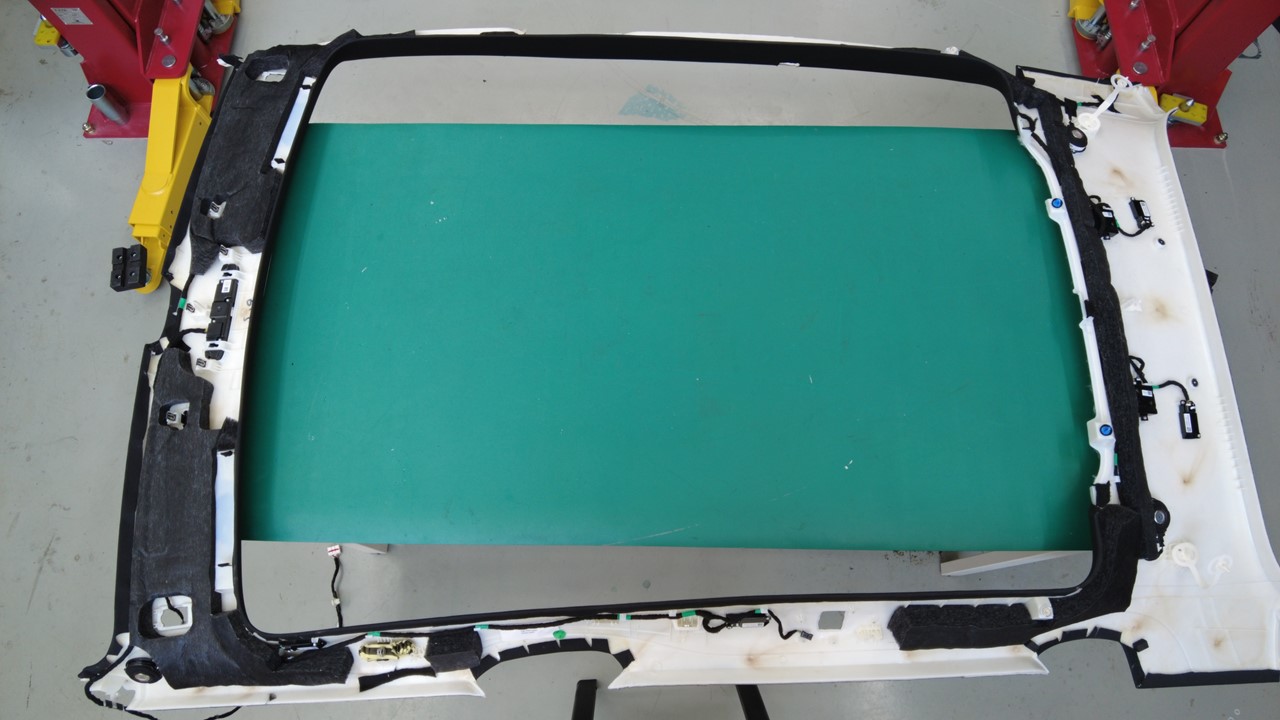

在协助下，轻轻弯曲前部顶篷并将其倾斜，以将其从车辆上拆下。
警告注意请勿损坏前部顶篷。
安装
-
在协助下，轻轻弯曲前部顶篷并将其倾斜，以将其安装到车辆上。
警告注意请勿损坏前部顶篷。
-

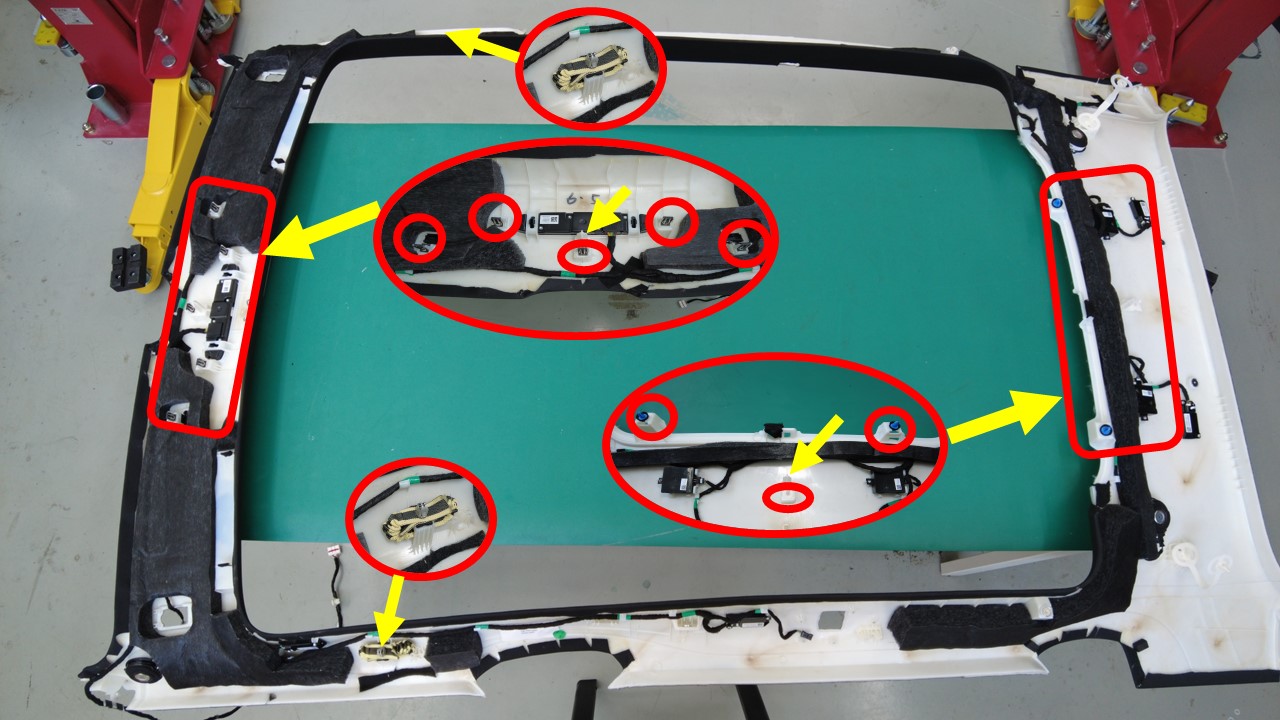

在协助下，安装将前部顶篷固定到车身的卡子、锁片、磁铁和系带。
注确保密封条覆盖住了内饰板。
-
连接前部连接器，然后安装将前部顶篷线束固定到左侧 A 柱的夹子（7 个）。
-
连接后部连接器，然后安装将前部顶篷线束固定到右侧 C 柱的夹子。
-
先安装将顶篷固定到车身的螺栓，再安装将顶篷固定到车身的锁片。2 Nm (1.5 lbs-ft)TIp推荐使用以下工具
- 梅花 T30 套筒
-
安装将左后衣帽钩固定到顶篷的螺栓。2.5 Nm (1.8 lbs-ft)TIp推荐使用以下工具
- T25 梅花套筒
-
接合锁片以合上左后衣帽钩螺栓盖。
-
推动以合上 LH 后衣帽钩。
- 在车辆 RH 侧重复执行第 5 至 8 步。
- 安装后部顶篷。请参阅 后车顶篷（Model Y L） ((拆卸和更换))。
-
安装将右侧 C 柱上饰板固定到车身的卡子（10 个）、定位销（4 个）和锁片（3 个）。
注安装上饰板时，确保通风口安装正确。注安装完成后，确保密封条完全遮盖住饰板边缘。
-
安装将后备箱右侧饰板固定到车身的卡子（14 个）、定位销（2 个）和锁片（2 个）。
注安装完成后，确保密封条完全遮盖住饰板边缘。
-

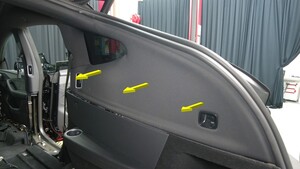

连接座椅放倒开关连接器，安装充电接口释放缆索，然后安装将左侧 C 柱上饰板固定到车身的卡子、定位销和锁片。
注安装上饰板时，确保通风口安装正确。注安装完成后，确保密封条完全遮盖住饰板边缘。
-
安装将后备箱左侧饰板固定到车身的卡子（14 个）、定位销（2 个）和锁片（2 个）。
注安装完成后，确保密封条完全遮盖住饰板边缘。
- 将第一排座椅移回原位。
- 将第三排和第二排座椅靠背移回原位。
- 将第二排座椅向后移动至其原来的位置。
- 关上掀背尾门。
-
将定位销（2 个）与车身上的卡槽对齐，然后紧固将左侧 B 柱上饰板总成固定到车辆的卡子（5 个）。
注降下座椅安全带滑块，使其与 B 柱面板对齐。注确认通风口安装正确。
-

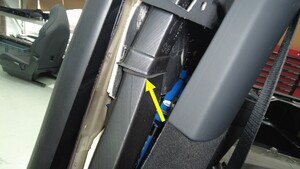

安装将左侧 B 柱下部风管固定到车身的卡子。
- 安装左侧 B 柱下饰板。请参阅 饰板 - B 柱 - 下部 - 左（Model Y L） ((拆卸和更换))。
- 安装左后车身主密封条。请参阅 车身主密封件 - 后 - 左侧 ((拆卸和更换))。
- 在车辆 RH 侧重复执行第 19 至 22 步。
- 安装 LH 遮阳板。请参阅 遮阳板 - 左 ((拆卸和更换))。
- 安装左侧 A 柱上饰板。请参阅 A 柱上部饰板 - 左 ((拆卸和更换))。
- 安装左前车身主密封条。请参阅 车身主密封件 - 前 - 左侧 ((拆卸和更换))。
- 在车辆 RH 侧重复执行第 24 至 26 步。
- 升起所有四个车窗，关闭所有四个车门。
