电机 - 座椅倾斜 - 第一排 - 右 ((拆卸和更换))
校正代码
1301021302
FRT
0.36
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将倾斜电机固定到座椅框架的螺栓（3 个） |
 7.5 Nm (5.5 lbs-ft) |
|
重复使用 | |
| 将驾驶位座椅倾斜电机调节臂固定到座椅总成的螺栓 |
16 Nm (11.8 lbs-ft) |
|
更换 | 1109741-00-E |
拆卸
- 拆下 A 柱 RH 下部饰板。请参阅 饰板 - A 柱 - 下部- 左 ((拆卸和更换))。
-

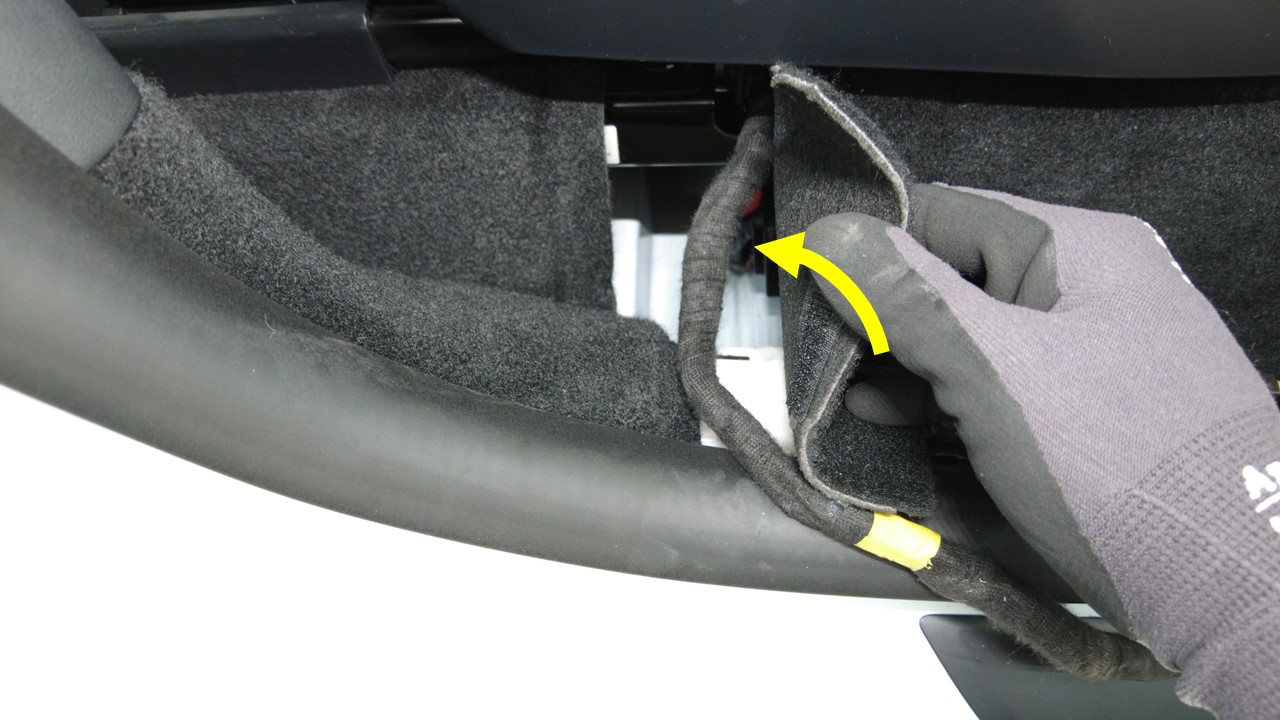

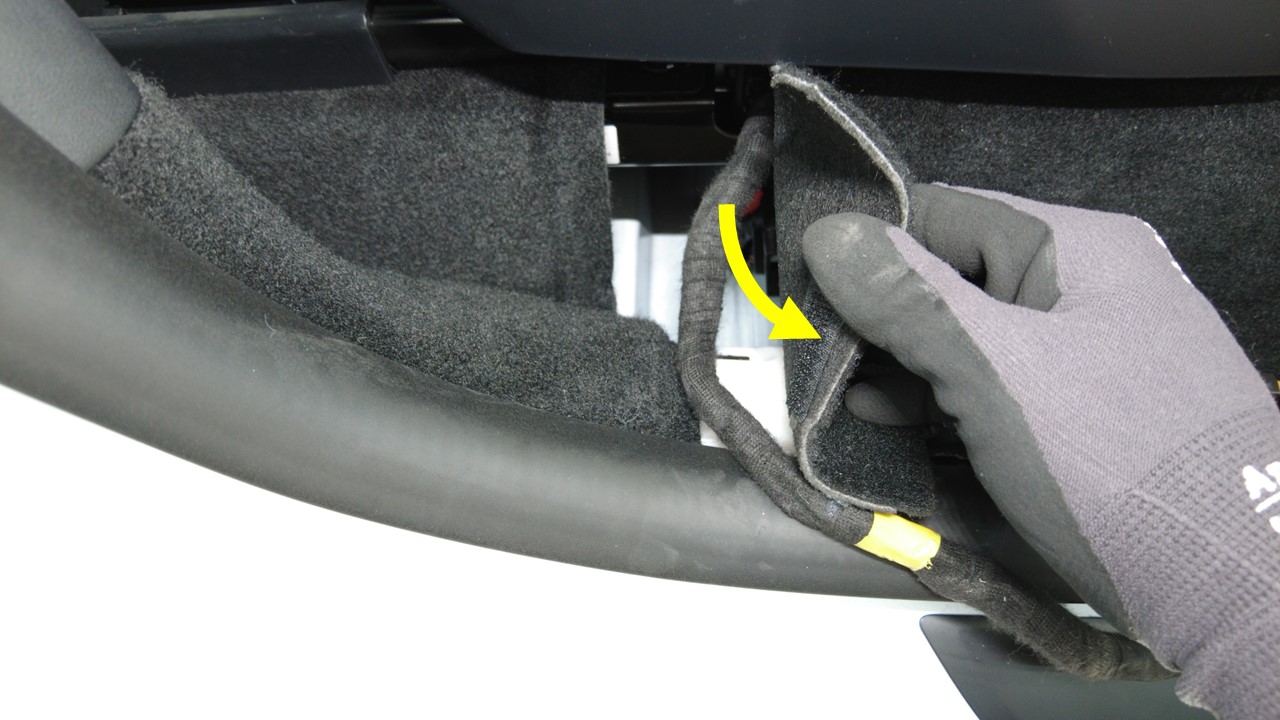

将右前座椅线束从驾驶室右前地毯下方拉出。
-

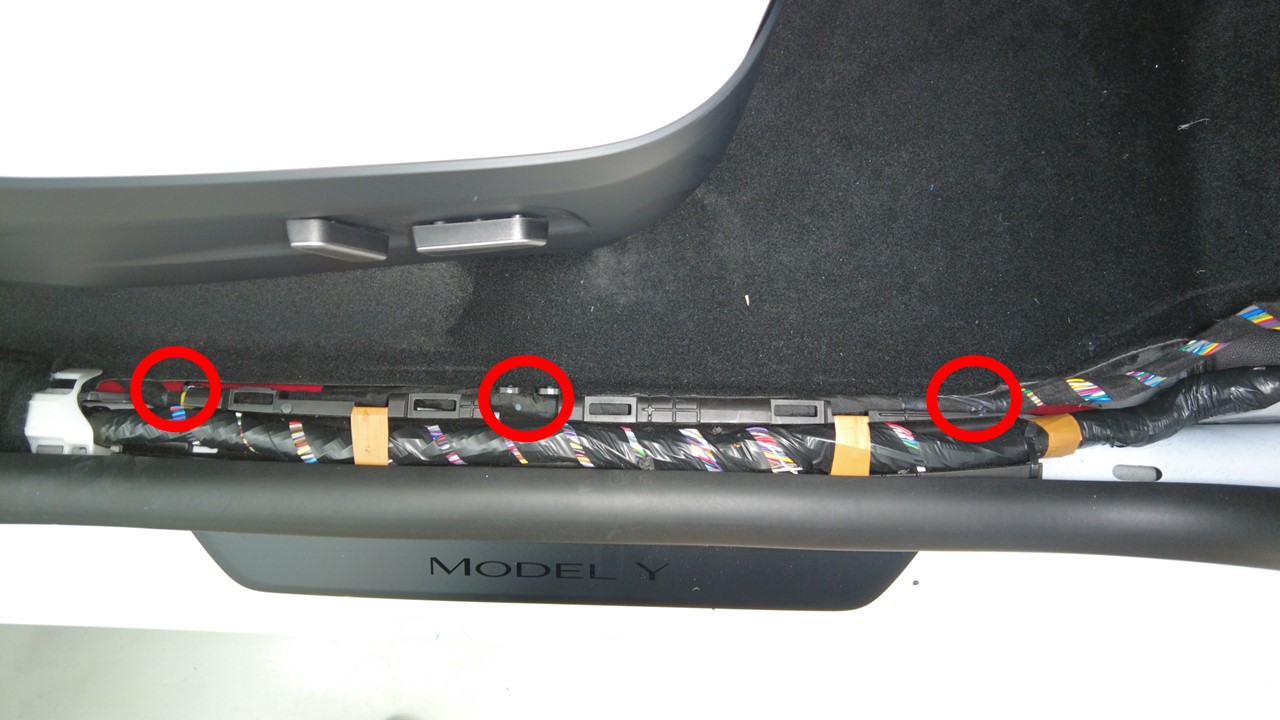

将右前座椅线束从门槛饰板夹（4 个）上松开。
- 拆下用于固定右前座椅的螺栓（4 个），然后将座椅向后倾斜到适合操作的位置。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
-

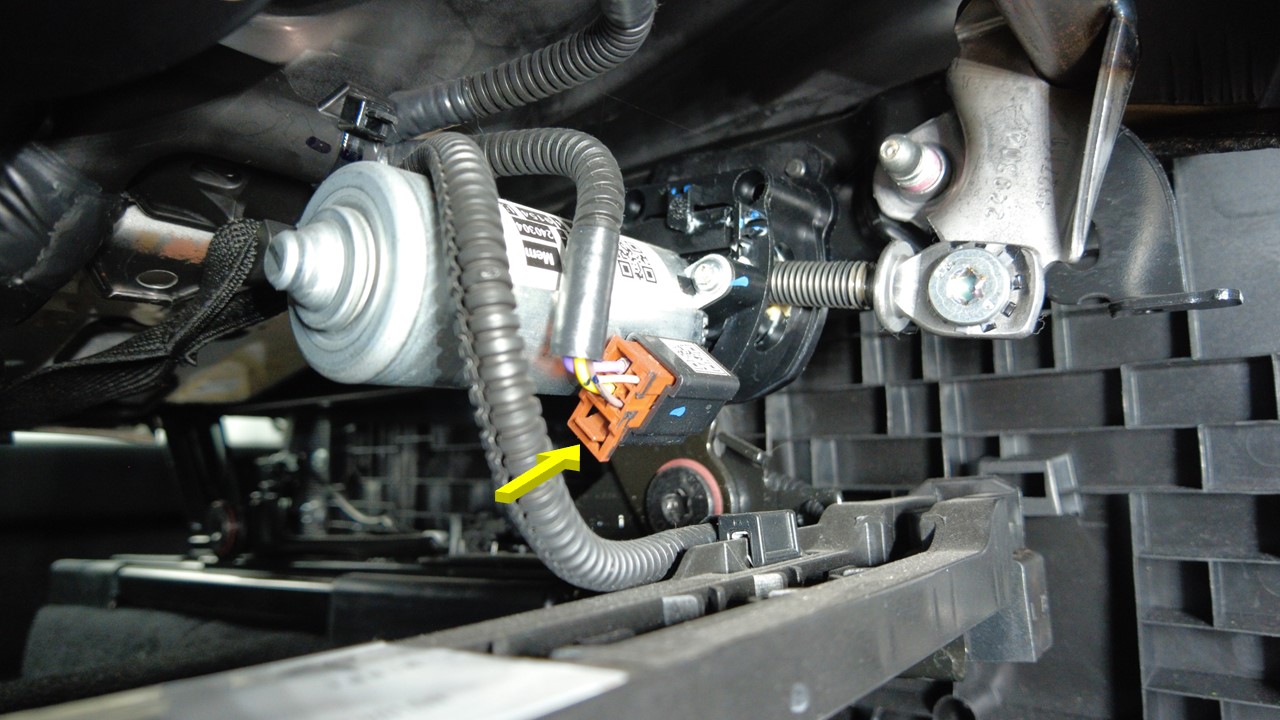

断开倾斜电机连接器上的电气线束。
-

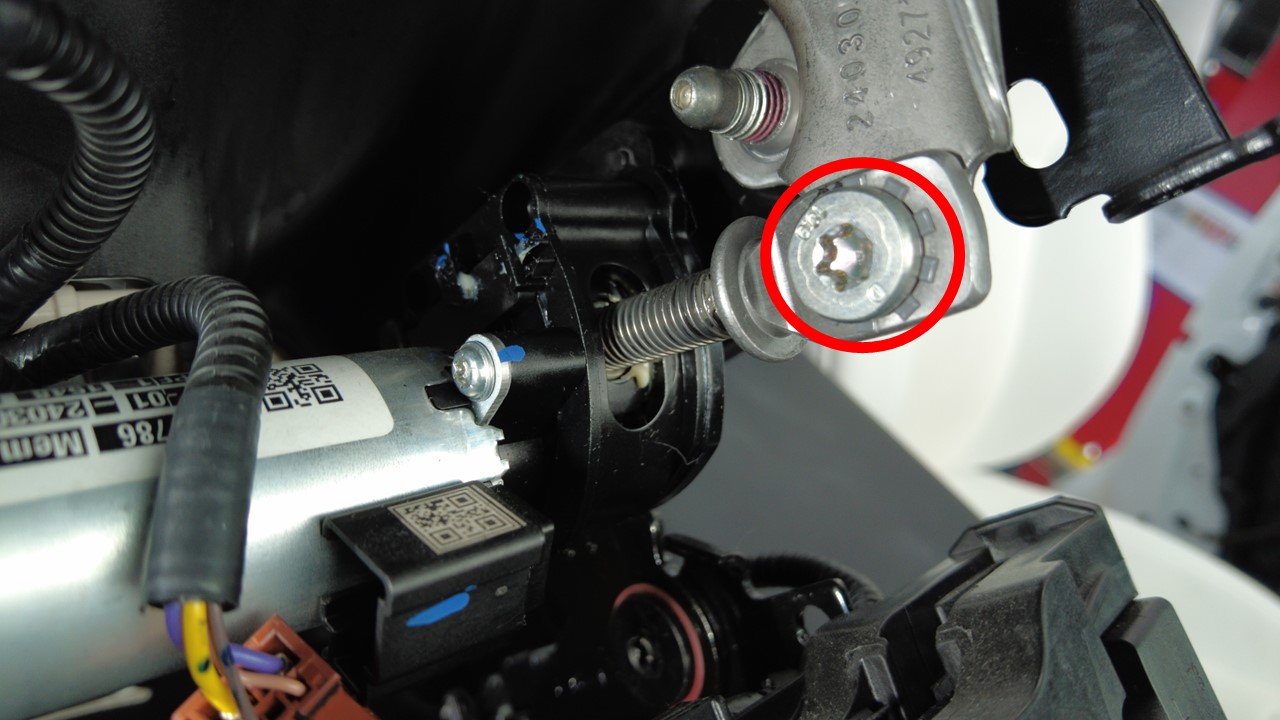

拆下并弃置用于固定的倾斜电机调节臂的螺栓。
TIp推荐使用以下工具
- 棘轮/扭矩扳手
- 梅花 T40 套筒
-

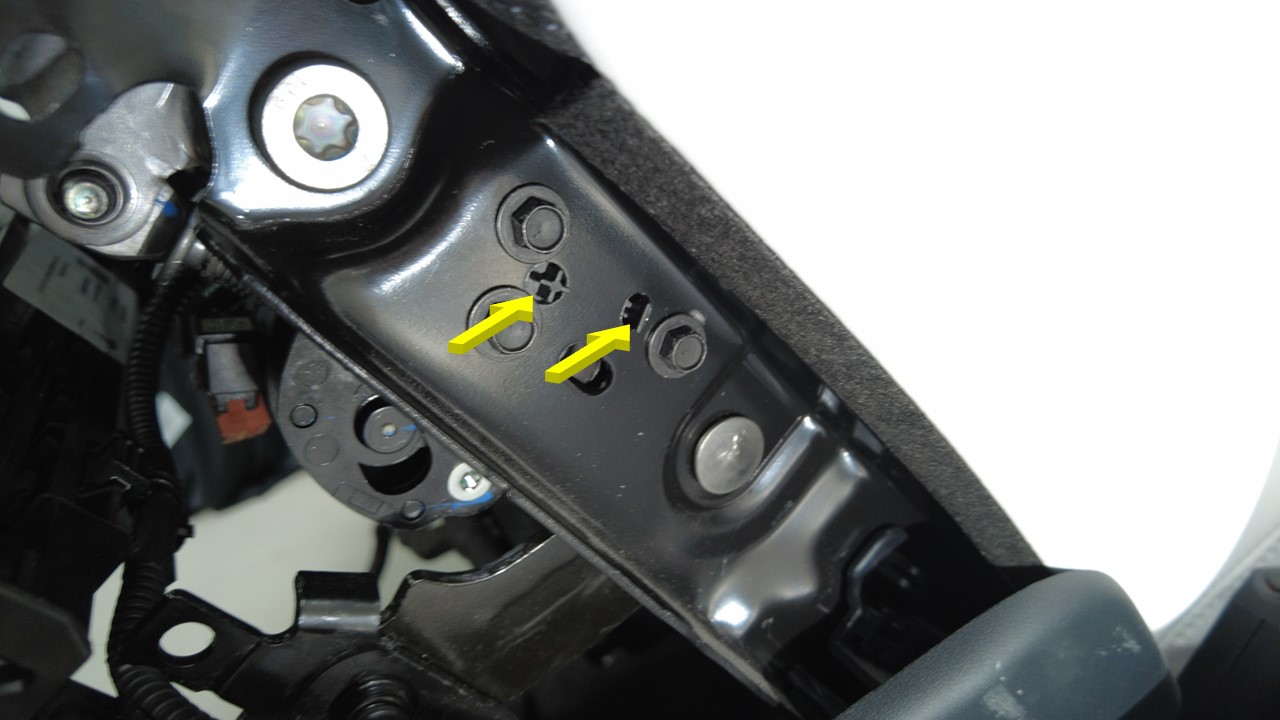

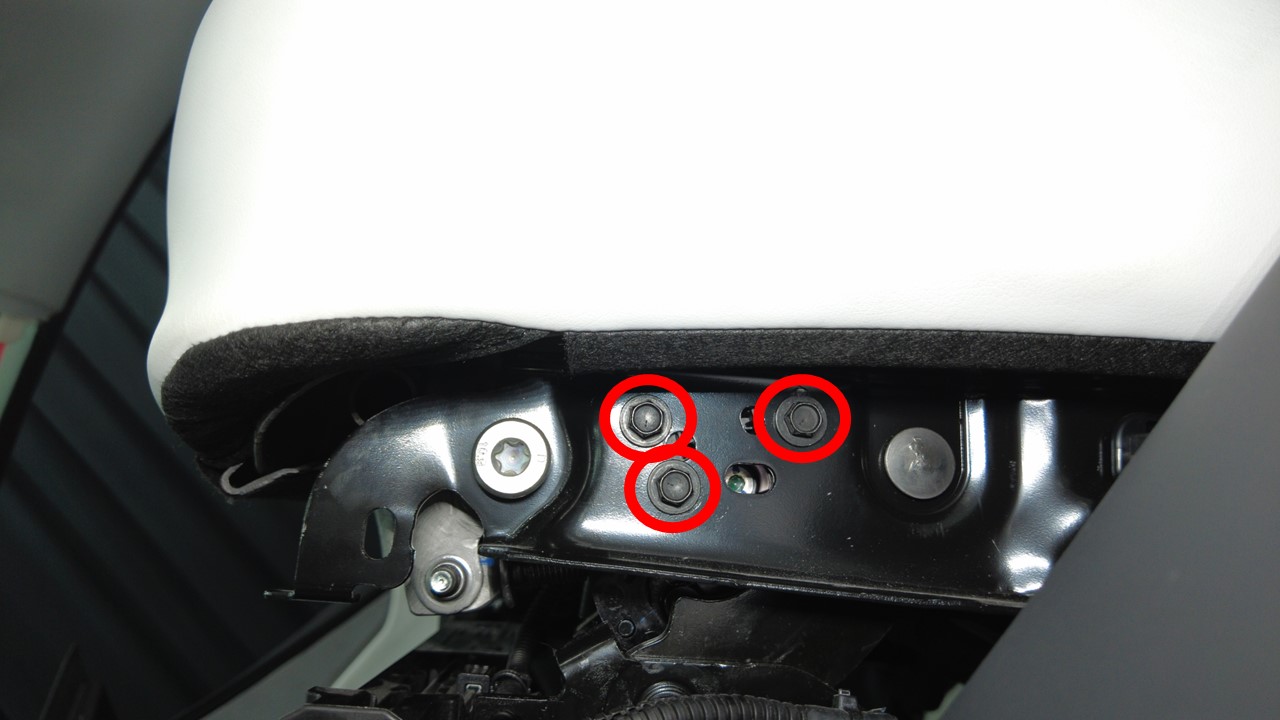

拆下将倾斜电机固定到座椅框架的螺栓（3 个），然后将倾斜电机从车辆上拆下。
注请勿拆下其他调节臂螺栓。TIp推荐使用以下工具
- 棘轮/扭矩扳手
- 8 毫米 12 角深套筒
安装
-

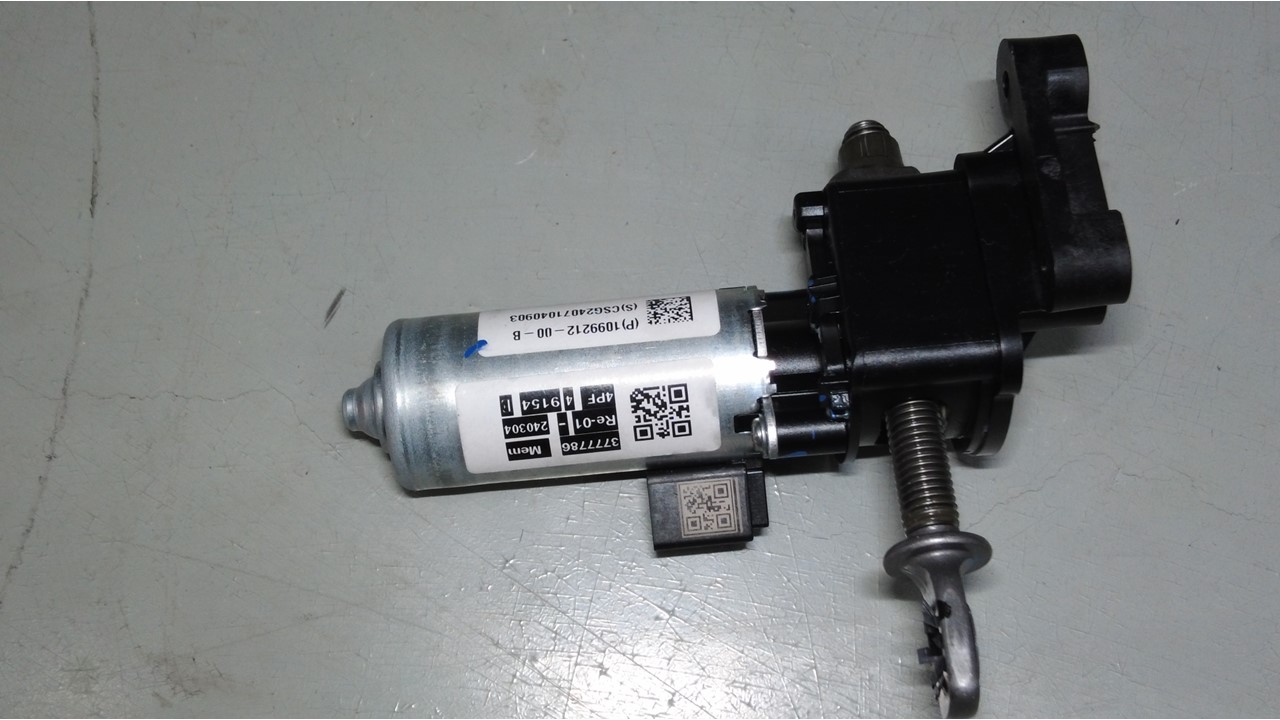

将倾斜电机放置到座椅框架上，以备安装。

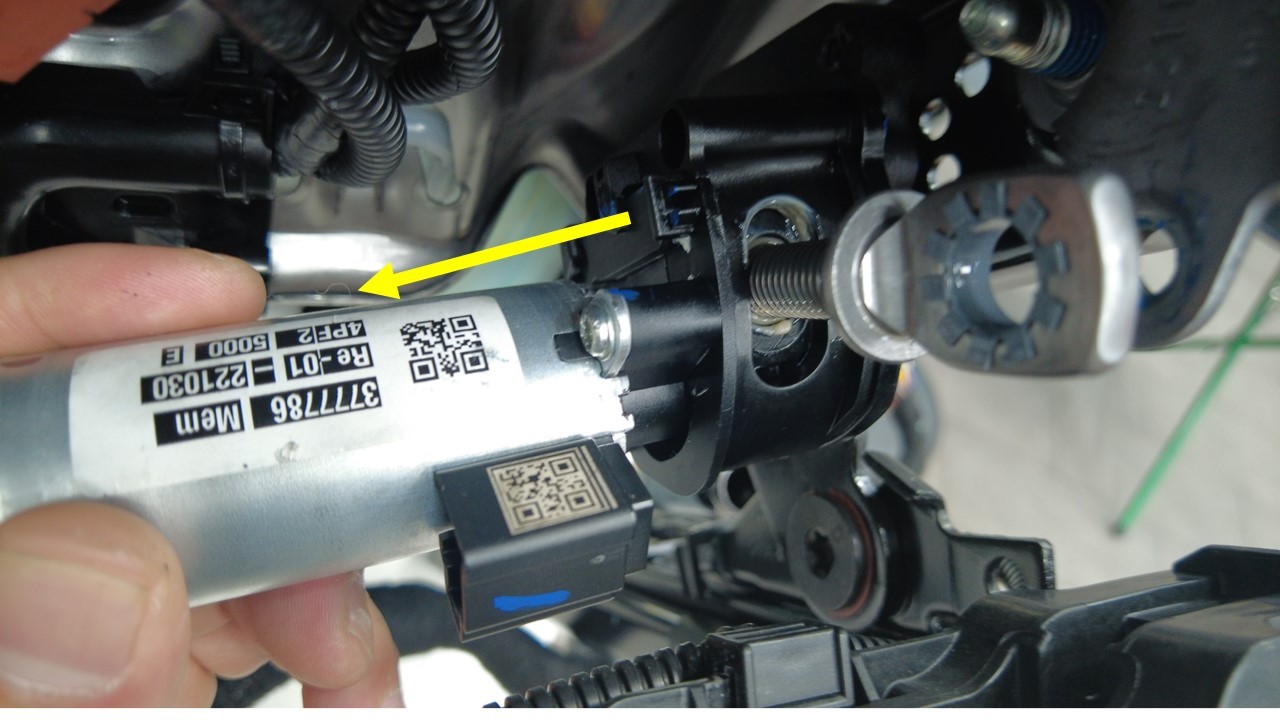

注将座椅倾斜电机垂直靠在座椅框架上。确保可以在座椅框架中看到电机定位销。
-
安装将倾斜电机固定到座椅框架的螺栓（3 个）。7.5 Nm (5.5 lbs-ft)TIp推荐使用以下工具
- 棘轮/扭矩扳手
- 8 毫米 12 角深套筒
-
安装新的螺栓 (1109741-00-E)，以固定倾斜电机调节臂。16 Nm (11.8 lbs-ft)TIp推荐使用以下工具
- 棘轮/扭矩扳手
- 梅花 T40 套筒
-
将电气线束连接到倾斜电机连接器。
- 安装用于紧固右前座椅的螺栓（4 个）。请参阅 第一排座椅总成 - 左 ((拆卸和安装))。
-
将右前座椅线束固定到驾驶室右前地毯下方。
-
将右前座椅线束安装到门槛饰板卡子（4 个）上。
- 安装 A 柱 RH 下部饰板。请参阅 饰板 - A 柱 - 下部- 左 ((拆卸和更换))。
- 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
- 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCRIGHT_SEAT-CALIBRATEvia Service Mode Plus:Low Voltage ➜ Seats ➜ Calibratevia Toolbox:(link)
- 退出“维护模式”或断开笔记本电脑（如适用）（请参阅0005 - 维护模式）。
- 将右侧前座椅移回原位。
- 升起所有车窗，关闭所有车门。
