支撑支架 - 显示屏 - 左侧（拆卸和更换）
校正代码
1405020032
FRT
1.44
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 用于固定左侧显示屏支撑支架的螺钉（2 个） |
 3 Nm (2.2 lbs-ft) |
|
重复使用 |
拆卸
-
在协助下，松开锁片，将仪表板上部支架总成从车辆上拆下。请参阅 饰板总成 - 仪表板 - 上 ((拆卸和安装))。
注请勿分离上部支架总成上的部件。将整个总成从车辆上拆下即可。
-

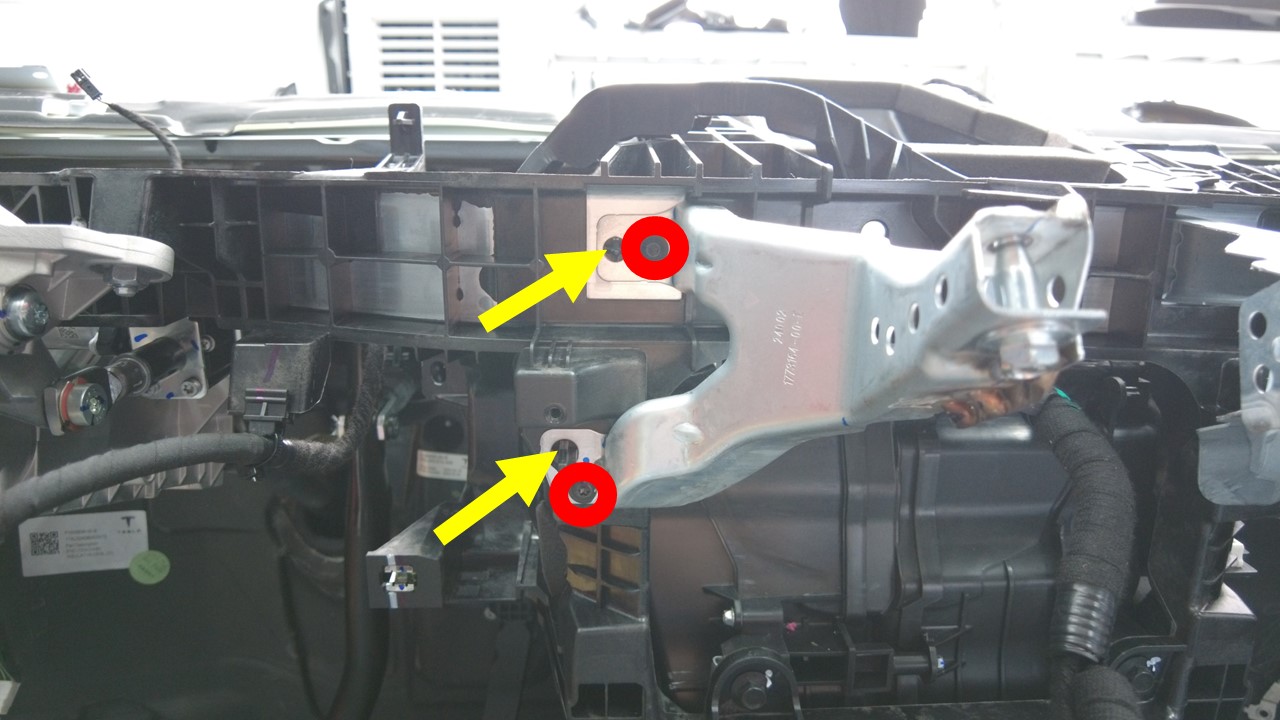

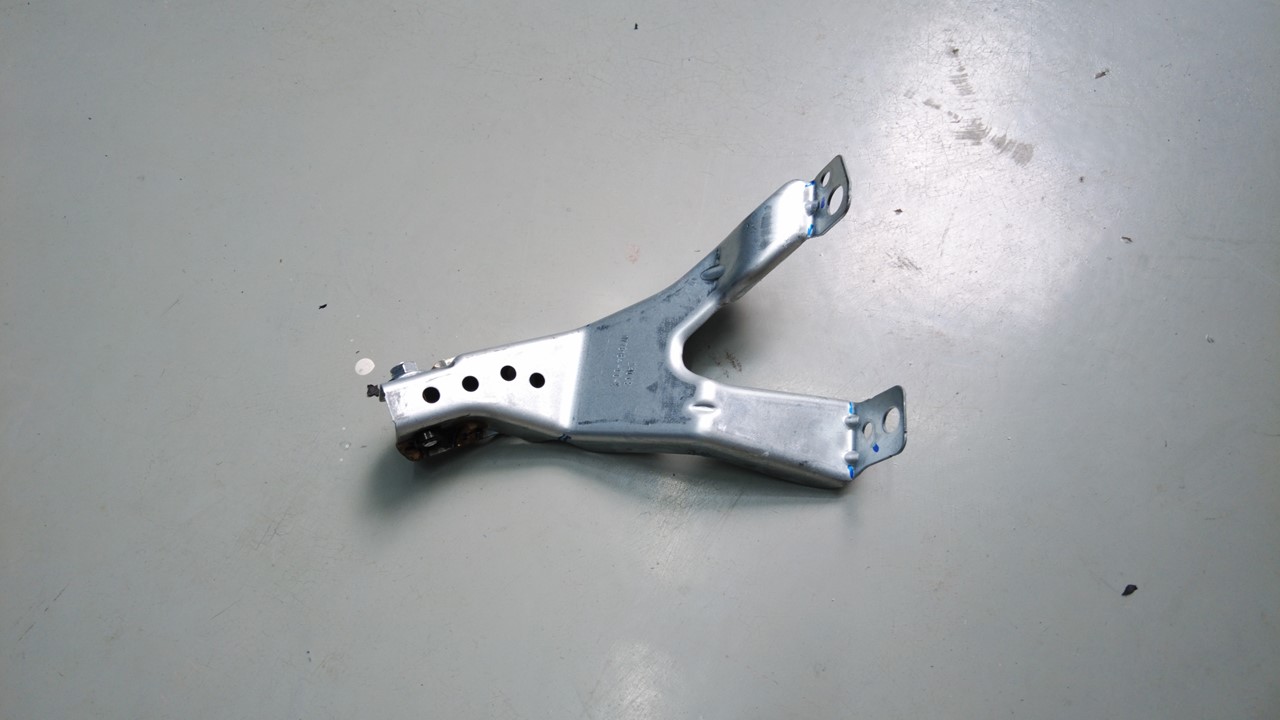

拆下用于固定左侧显示屏支撑支架的螺钉（2 个），然后将支架从车辆上拆下。
TIp推荐使用以下工具
- Torx T20 钻头
安装
-
安装用于固定左侧显示屏支撑支架的螺钉（2 个）。3 Nm (2.2 lbs-ft)TIp推荐使用以下工具
- Torx T20 钻头
-
将仪表板上部支架安装到车辆上。请参阅 饰板总成 - 仪表板 - 上 ((拆卸和安装))。
