车辆高压禁用程序

校正代码 17010000 0.3 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

2025-12-04: 添加了“执行需要处理高压部件以完成隔离的程序时，请勿脱下高压绝缘手套”的说明。
2025-10-22: 更新了测量表。
2025-03-24: 添加了有关地区性工具法规的警告，更新了有关 B+ 和 B- 的描述。

警告

本程序可验证高压部件（正温度系数加热器、空调压缩机和变流器等）是否无法再使用高压电源。维护高压部件之前，请执行本程序。

警告

执行暴露在高压之下的任何程序之前，请取下佩戴的所有首饰（手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等），并取出口袋中的所有物品（钥匙、硬币、钢笔、铅笔、工具、钮扣等）。

警告

如果需要为了安全地执行程序而佩戴矫正护目镜，请确保护目镜牢固地固定到头上并且不会掉落。

警告

操作任何高压部件时，包括测试设备，请务必佩戴高压绝缘手套和护目镜。每次使用前，请使用授权的手套检测仪测试手套并确认手套上的测试日期尚未过期。

警告

在对 Tesla 车辆、相关高压部件或相关维修设备进行任何操作前，应查看并理解所有维修和操作说明。

警告

在验证确认无高压前，对 Tesla 车辆、相关高压部件或相关高压测试设备行任何操作时务必假设存在高压。注意，能量状态在测试期间会发生变化，因此务必谨慎。

警告

进行高压部件作业时，现场务必备有电气安全钩。电气安全钩用于解救高压电路触电伤员，以免造成其他伤害。

警告

每次断开高压连接器的连接时，请使用高压万用表来检查连接器两侧是否存在高压。

警告

在特定地区，执行本程序时需要使用无电压测试仪 (VAT)，不得使用万用表。请始终遵守当地的或地区性工具法规。

警告

确保万用表和引线至少能够承受 500V 直流电。

警告

使用测试设备或检修 Tesla 车辆或相关高压部件时，请遵循所有说明。如果维修说明表意不清，或对测试设备的使用方法有疑问，请在开始检修前上报 Toolbox 会话。

警告

如果任何测试设备工作异常，请勿对车辆进行诊断或维修。遵循设备上锁挂牌的程序，通知经理。

警告

使用测试设备时，确保在接通设备电源或首次使用前连接所有电缆。

警告

高压 LED 点亮时，表示电池修复充电器有高压。但是，指示灯和 LED 可能发生故障。请勿认为 LED 未点亮即证明没有高压。在使用万用表证明高压不存在前，请务必假设存在高压。

警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息，或第三方主题说明，请参阅高压认证要求。处理高压线缆、母排或接头时，务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)及高压绝缘手套。有关其他安全信息，请参阅技术注意事项 TN-15-92-003，高压安全意识注意事项。

设备：

1076921-00-B 绝缘万用表，FLUKE 1507
1059330-00-B1/4 英寸五角梅花钻头套筒，带加长件
1130480-02-B 纤细测试探针

程序

断开低压电源请参阅低压电源（锂）（断开和连接） (Modify)。
拆下第二排座椅下部座垫。请参阅座椅坐垫 - 第二排 ((拆卸和更换))。
继续本程序前，请先摘下所有饰品，并取出口袋中的所有物品。
继续此程序前，请佩戴高压绝缘手套、皮革手套和护目镜。
设置万用表以测量电压，然后测量低压辅助电池端子间的电压。

警告
如果电池端子间的电压低于 13V 或高于 16V，则说明万用表的测量不可靠，此时不得使用。

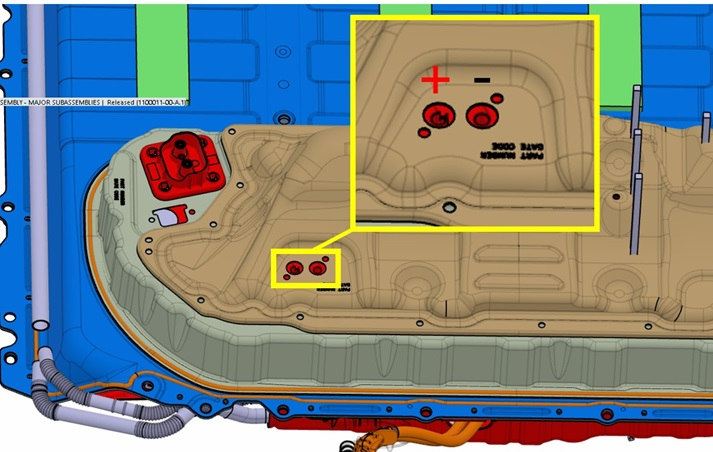

拆下高压探针盖。请参阅检修盖 - 高压电池仓盖板 - 高压电池 ((拆卸和更换))。

使用万用表探测电压。

警告

为减少可能接触高压的风险，请按照如下顺序测量高压：


测量顺序	部件测试	B+ （探孔靠近高压直流连接器）	B- （探孔，靠近高压处理器逻辑连接器）	地线	测得电压低于 10V	测得电压等于或高于 10V

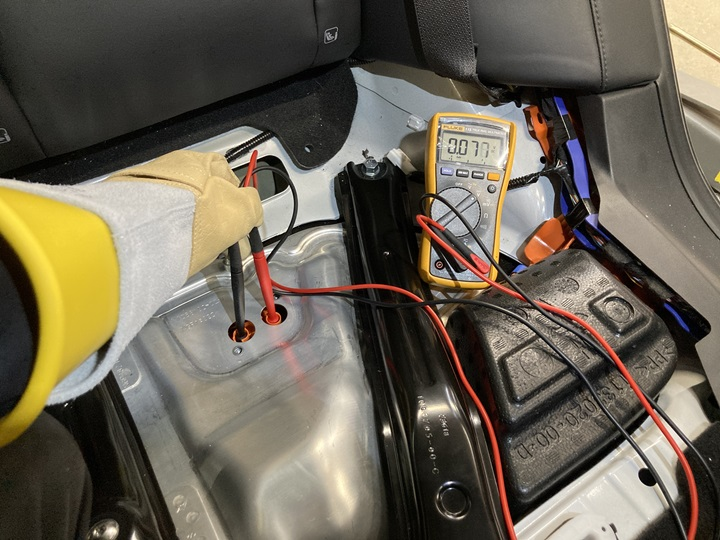

1	高压电池正极触点开关	正极 (+) 引线		高压电池仓盖板上的负极 (-) 引线	通过	未通过高压电池正极触点开关可能已卡住。。

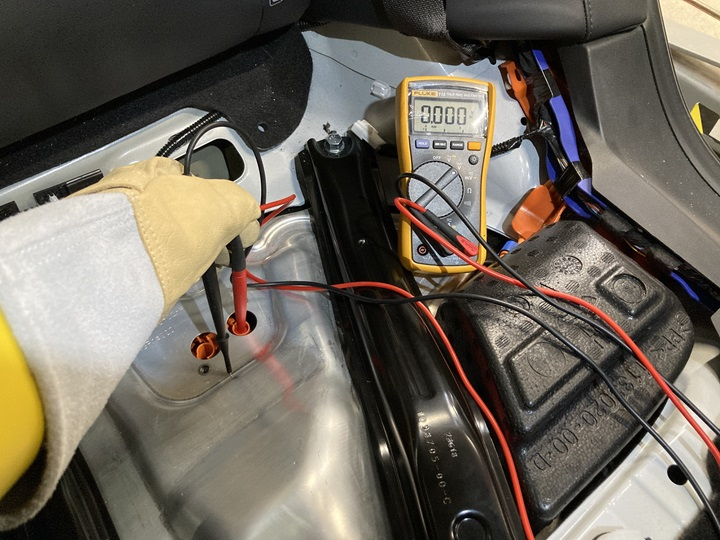

2	高压电池负极触点开关		正极 (+) 引线	高压电池仓盖板上的负极 (-) 引线	通过	未通过高压电池负极触点开关可能已卡住。。

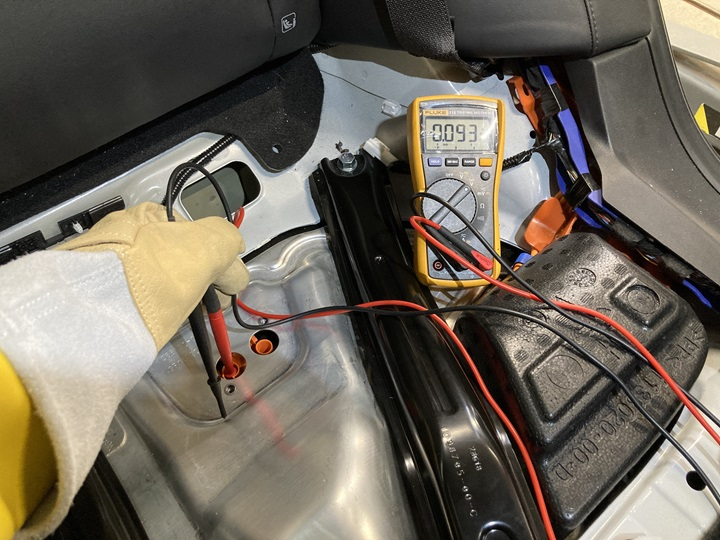

3	高压	正极 (+) 引线	负极 (-) 引线		通过	未通过检查高压电池触点开关是否卡住。。

TIp

推荐使用以下工具

电工保护手套
纤细测试探针 - 1130480-02-A
Fluke 1587 - 1076921-00-A

安装高压探针盖。请参阅检修盖 - 高压电池仓盖板 - 高压电池 ((拆卸和更换))。
返回至需要进行高压禁用检查的程序。
警告
执行需要对车辆进行电气隔离的程序时，请遵守所有安全指示以及有关个人防护装备 (PPE) 的要求。执行需要处理高压线缆、母排或接头的程序时，请勿脱下高压绝缘手套。
注
如果确定不再会接触高压，则可脱下高压绝缘手套。
