车载电脑 - 左驾驶 - AP4 ((拆卸和更换))

校正代码 2110010102 FRT 0.96 注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。 注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。 注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意： 请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-07: 添加了需在更换车载电脑后执行的 Toggle SIM 例行程序。
  • 2025-03-13: 添加了第三方安全资质检查。

扭矩规格

表 1. 扭矩规格： CarPC - 左驾驶 - AP4 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将车载电脑固定到隔板的螺栓（2 个）
15 Nm (11.1 lbs-ft)
  • 棘轮/扭矩扳手
  • 13 mm 套筒
 重复使用
将接地带固定到车载电脑的螺栓
4 Nm (2.9 lbs-ft)
  • 棘轮/扭矩扳手
  • T25 梅花套筒
 重复使用
将车载电脑固定到隔板的螺母（2 个）
15 Nm (11.1 lbs-ft)
  • 棘轮/扭矩扳手
  • 13 毫米深套筒
 重复使用

拆卸

  1. 拆下 RH 仪表板端盖。请参阅 仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))。
  2. 拆下右侧 A 柱下饰板。请参阅 饰板 - A 柱 - 下部- 左 ((拆卸和更换))。
  3. 拆下右侧脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 副驾位（拆卸和更换）。
  4. 拆下右侧膝部气囊（如配备）。请参阅 膝部气囊 - 右 ((拆卸和更换))。
  5. 拆下中控台右侧面板。请参阅 中控台右侧饰板 ((拆卸和更换))。
  6. 将装有 Toolbox 的笔记本电脑与车辆相连请参阅 Toolbox（连接和断开）。
  7. 点击Dashboards > Car Computer Replacement，然后点击“开始”页面上的Next Step。
  8. 在“备份和恢复出厂设置”页面，点击Next Step，然后根据提示进行车载电脑数据备份并恢复出厂设置。
    Informational PurposesAn informational icon, calling your attention
    注
    执行本步骤时，车载电脑会重启多次。
  9. 一旦出现“更换”页面，即说明可以更换车载电脑。
  10. 断开低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  11. 拆卸新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
  12. 在车载电脑冷却液软管接头下放置吸收性材料，以收集溢出的冷却液。
  13. 松开弹簧夹（2 个），断开内外冷却液软管至车载电脑支座，然后尽快堵住接头端部。
    Informational PurposesAn informational icon, calling your attention
    注
    如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
  14. 将车载电脑冷却液端口塞安装到车载电脑冷却液接头上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 1119171-00-A 车载电脑冷却液端口堵头
  15. 拆下将车载电脑固定到隔板的螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 mm 套筒
  16. 将手套箱 USB 连接器从车载电脑上断开。
  17. 断开车载电脑前部连接器（3 个）。
  18. 松开将电气线束固定到车载电脑下部的夹子（3 个）。
  19. 拆下并弃用将接地带固定到车载电脑的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • T25 梅花套筒
  20. 拆下将车载电脑固定到隔板的螺母（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 毫米深套筒
  21. 部分拆下车载电脑，以便接触连接器。
  22. 断开车载电脑左侧连接器（6 个）。
  23. 断开车载电脑右侧连接器（6 个），然后将车载电脑从车辆上拆下。

安装

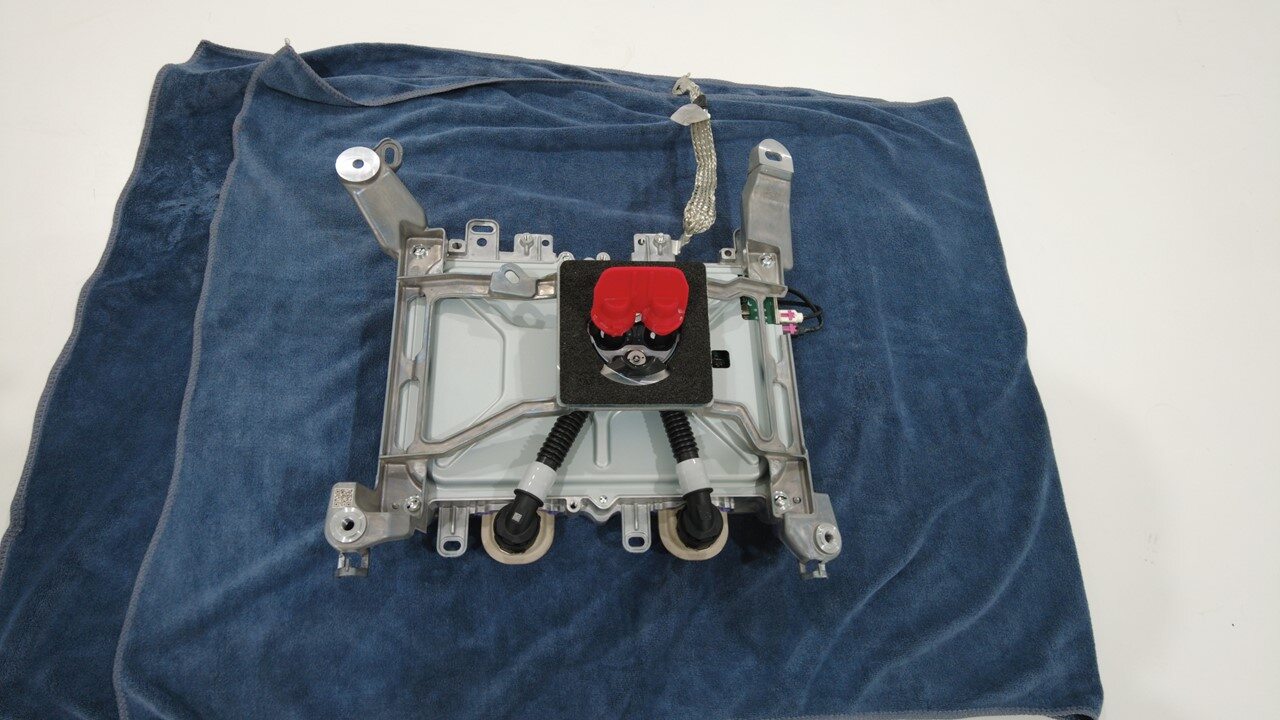

  1. 从包装箱中取出新的车载电脑，然后放置在合适的台架上。

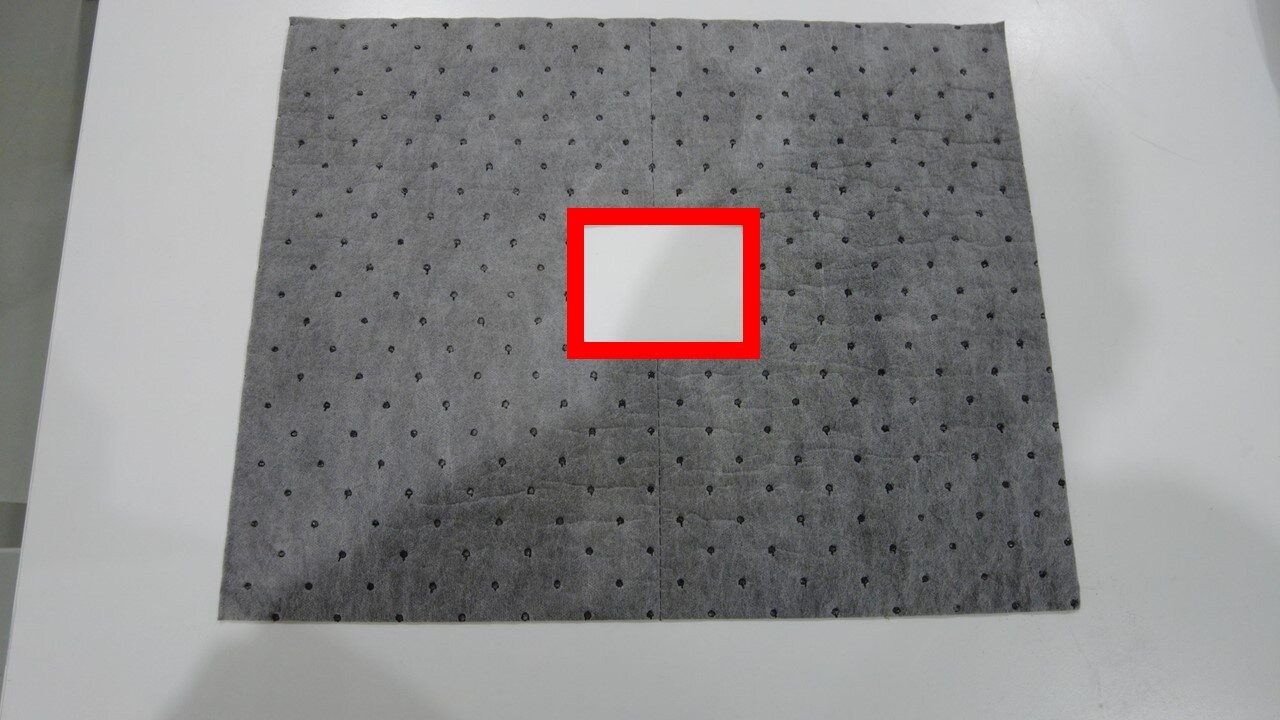

  2. 取出一块吸水垫并在中间切出一个方孔。
    Informational PurposesAn informational icon, calling your attention
    注
    方孔尺寸应保证其能够穿过车载电脑的进出软管。

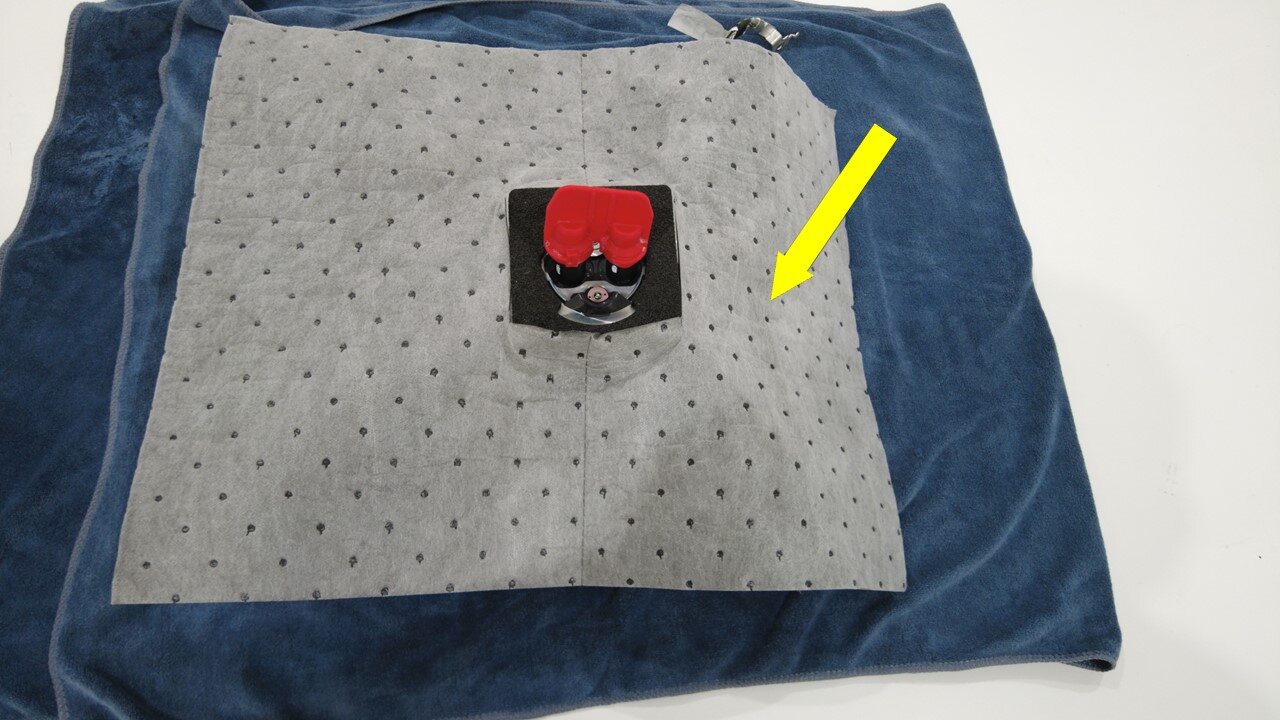

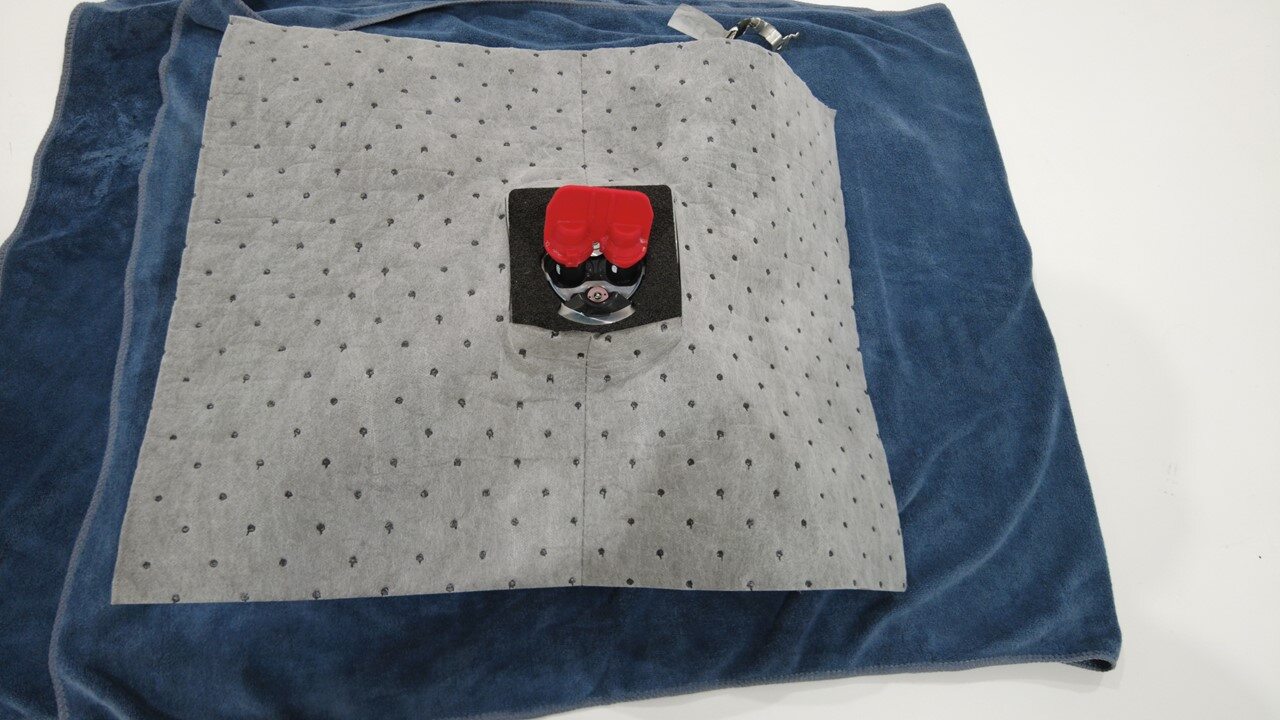

  3. 将吸水垫放置在车载电脑上。

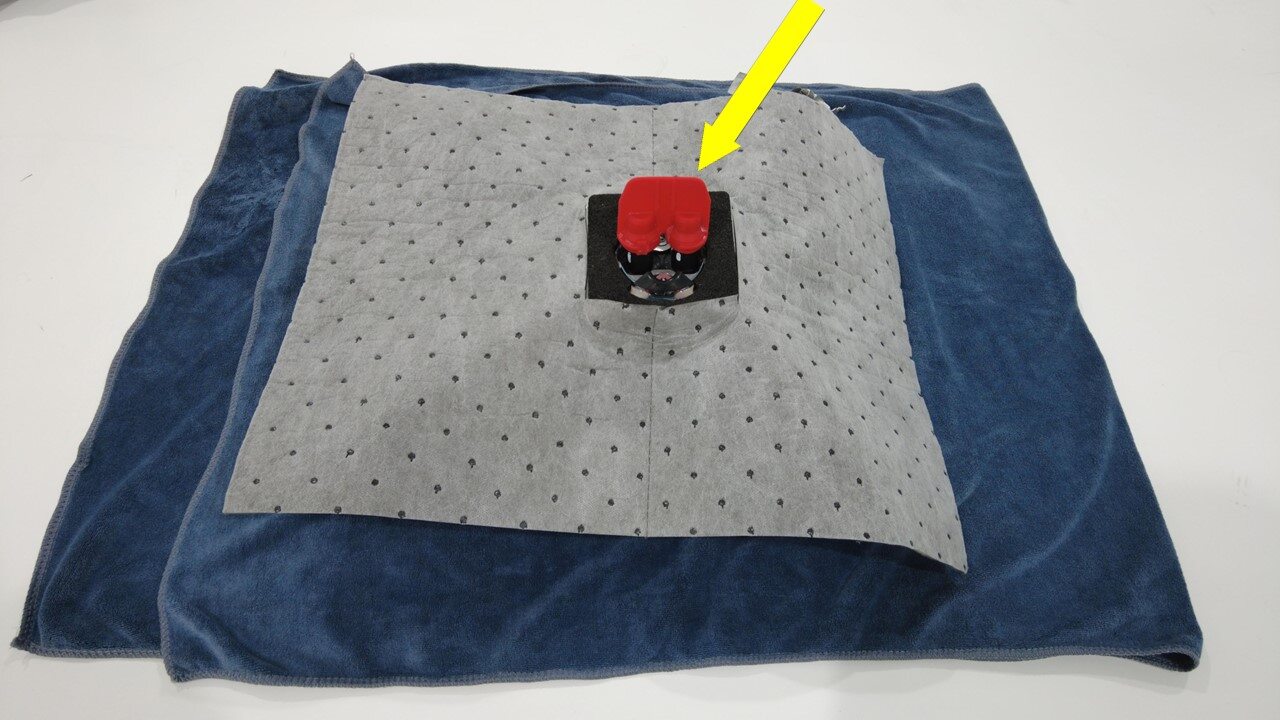

  4. 拆下车载电脑塞。

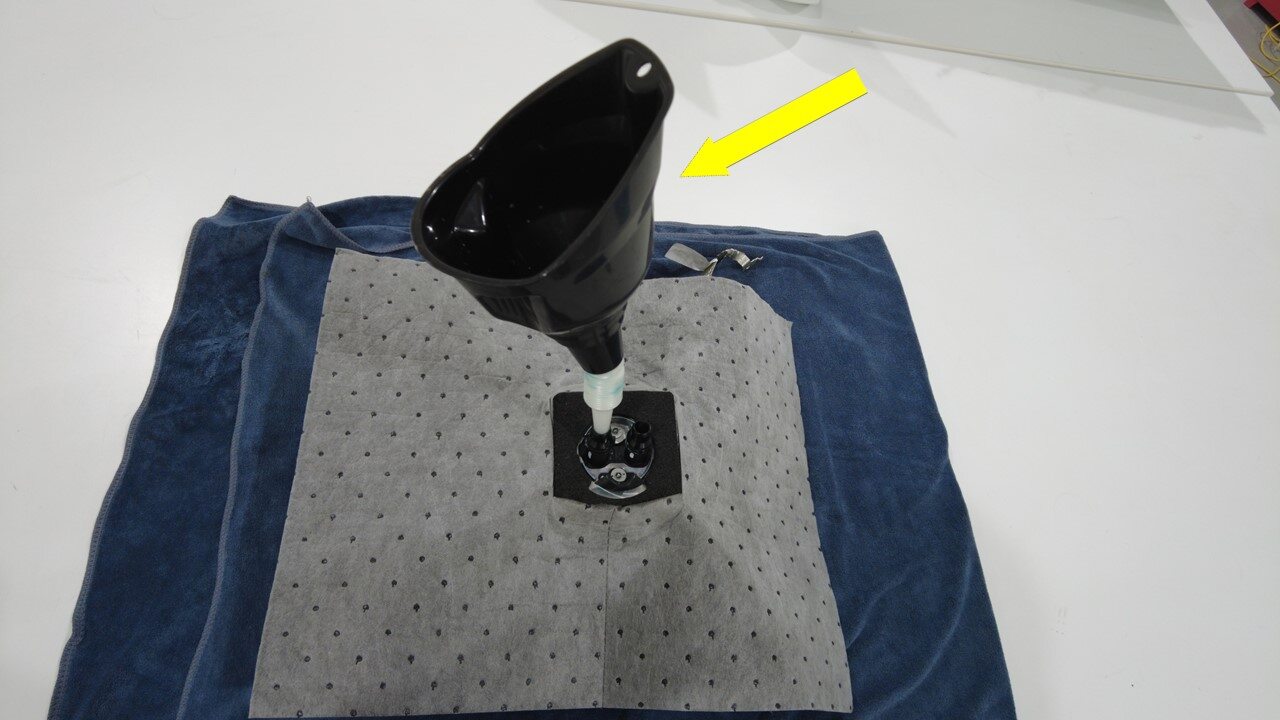

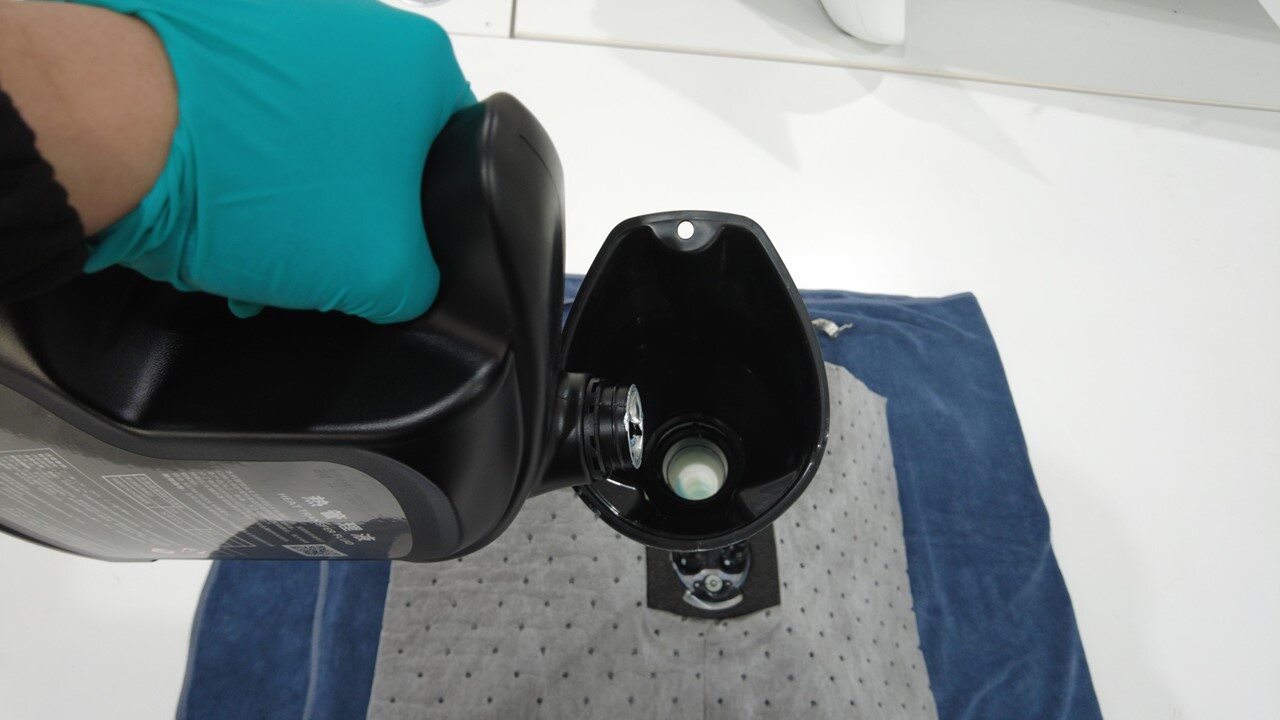

  5. 将折叠漏斗插入车载电脑一根软管中。

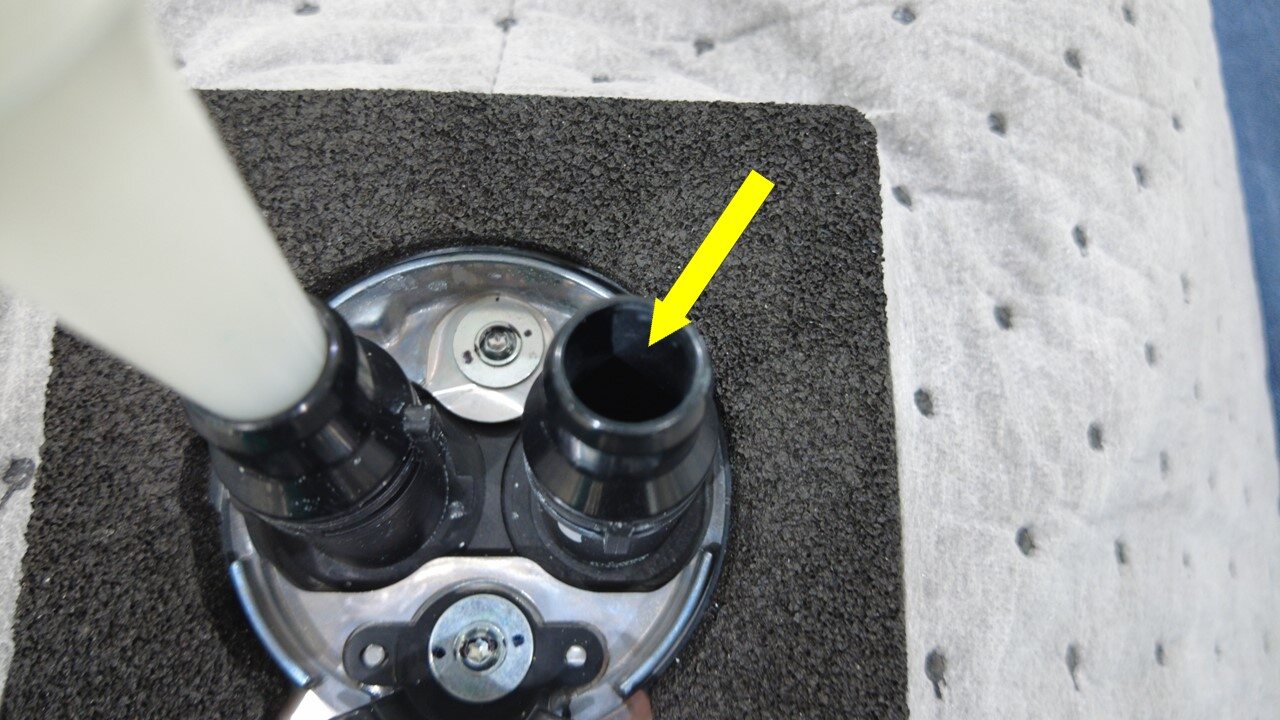

  6. 安装前预先向车载电脑中加注冷却液。
    Informational PurposesAn informational icon, calling your attention
    注
    观察冷却液软管出口，确保冷却液没有溢流。

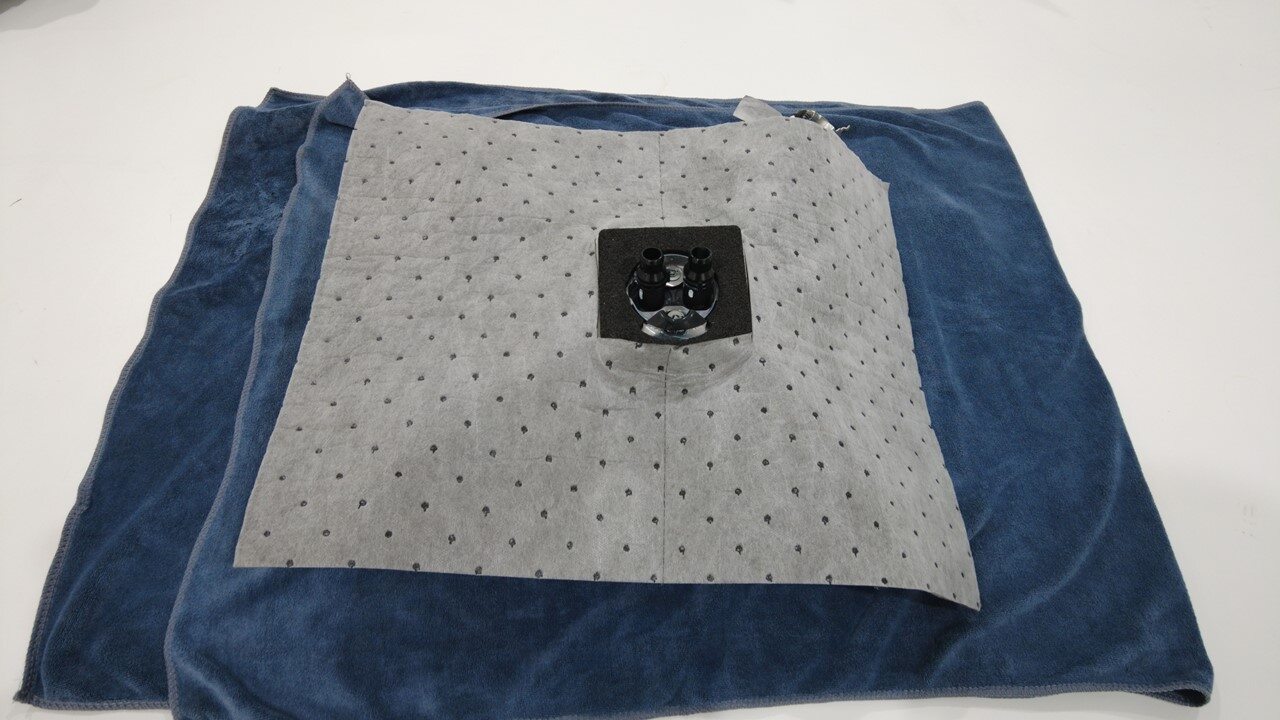

  7. 向上取走折叠漏斗。
    Informational PurposesAn informational icon, calling your attention
    注
    小心请勿使冷却液滴落到车载电脑上。
  8. 重新安装车载电脑冷却液塞。
  9. 取走车载电脑上的吸水垫。

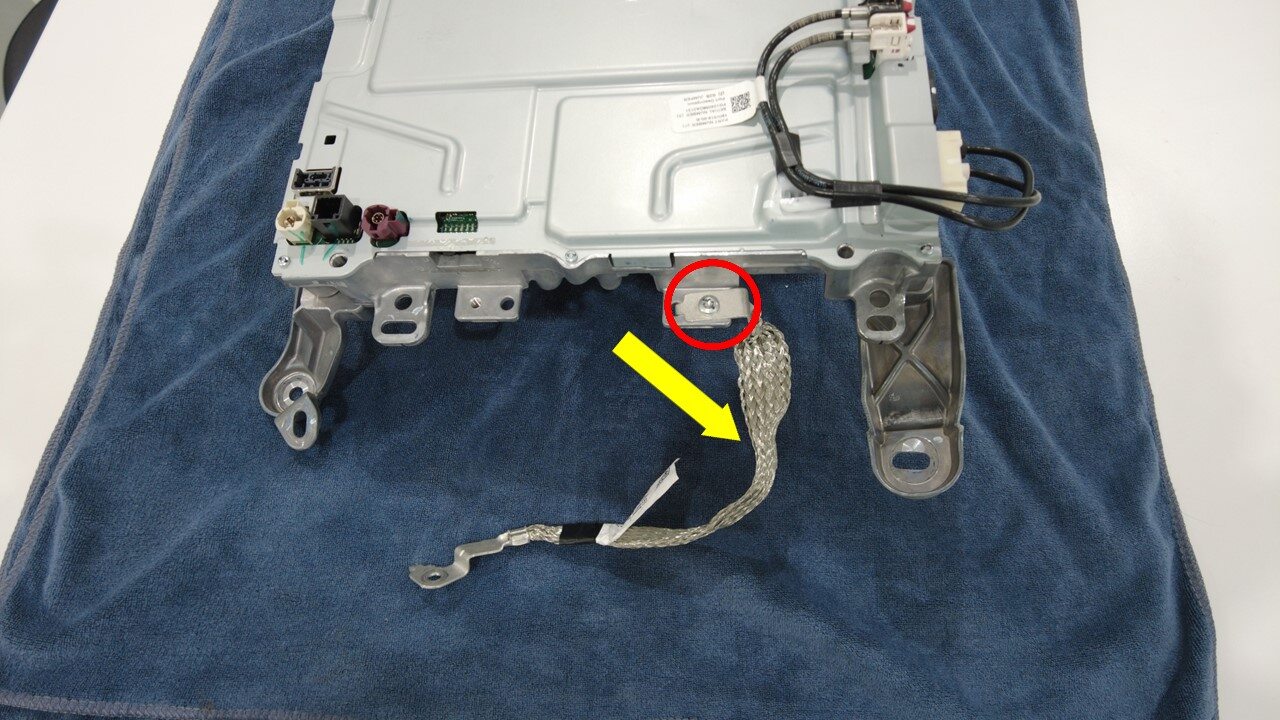

  10. 拆下并弃用将新的接地带固定到车载电脑的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • T25 梅花套筒
  11. 将车载电脑放置在车辆上，然后连接车载电脑右侧连接器（6 个）。
  12. 连接车载电脑左侧线束连接器。
  13. 将车载电脑滑动到隔板上的正确位置。
  14. 安装将车载电脑固定到隔板的螺母（2 个）。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 毫米深套筒
  15. 安装新的螺栓，将接地带固定到车载电脑。
    4 Nm (2.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • T25 梅花套筒
  16. 连接车载电脑前部的连接器 (x3)。
  17. 将手套箱 USB 连接器连接到车载电脑。
  18. 安装将电气线束固定到车载电脑下部的夹子（3 个）。
  19. 安装将车载电脑固定到隔板的螺栓（2 个）。
    15 Nm (11.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    注
    车载电脑安装支架上无螺纹，安装时需要使用自攻螺栓。安装螺栓时，注意请勿倾斜。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 13 mm 套筒
  20. 拆下车载电脑冷却液软管的塞子 (x2)。
  21. 将车载电脑冷却液端口塞从车载电脑上拆下。
  22. 将软管固定到车载电脑冷却液入口和出口，然后接合弹簧夹 (x2)。
    Informational PurposesAn informational icon, calling your attention
    注
    执行推拉推测试以确保软管完全就位。
    Informational PurposesAn informational icon, calling your attention
    注
    如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
  23. 取走车载电脑冷却液软管连接点下方的吸收性材料。
  24. 连接紧急响应回路，保持低压电池断开状态。
    Informational PurposesAn informational icon, calling your attention
    注
    更换完用于防止高压触点开关闭合的零件后，在执行软件重新部署/OTA 的过程中，可以连接低压维护设备和低压电池。更多相关信息，请参阅 Toolbox 文章 5795500。
  25. 连接低压电池维护设备充电器。请参阅 低压维护器（连接和断开） (Maintenance)。
  26. 选择Connect Locally，再选择Yes, Resume，以通过 Toolbox 重新连接到车辆。
  27. 仅适用于第三方维修：输入进入“关联车载电脑”部分所需的车辆安全专业人员登录凭证。
    Informational PurposesAn informational icon, calling your attention
    注
    仅允许在车辆安全认证机构注册的汽车专业人员或 Tesla 服务中心技术人员配置安全和/或防盗类零件以及可能需要特殊编程和/或设置的零件。
  28. 关联新的车载电脑与车辆识别号码 (VIN)。
    Informational PurposesAn informational icon, calling your attention
    注
    确认拍摄图片上的序列号与屏幕上显示的序列号匹配，本步骤需要耗时几分钟，期间车辆会多次重启。
  29. 点击Start Part Replacement OTA，将软件更新部署至车辆。
    Informational PurposesAn informational icon, calling your attention
    注
    如有必要，可以 Reconnect Toolbox 连接。
  30. 在 Toolbox 中，点击Next Page，以转至“恢复”页面，然后根据提示恢复车辆配置文件。
  31. 断开笔记本电脑与车辆的连接
  32. 断开低压电池维护设备充电器并连接低压电池。
  33. 通过车辆触摸屏安装软件包。请参阅 软件重新安装 - 触摸屏。
  34. 拆下冷却液罐罐盖，然后加注冷却液至适当液位。
    Informational PurposesAn informational icon, calling your attention
    注
    确保冷却液液位处于 "Max" 线处。
    Informational PurposesAn informational icon, calling your attention
    注
    如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
  35. 解锁网关。请参阅 网关（解锁）。
  36. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： TEST_VCFRONT_X_THERMAL-COOLANT-AIR-PURGEvia Service Mode:
    • Thermal ➜ Actions ➜ Coolant Purge Stop or Coolant Purge Start
    • Thermal ➜ Coolant System ➜ Coolant Purge Start
    via Service Mode Plus:
    • Drive Inverter ➜ Front Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Left Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Inverter ➜ Rear Right Drive Inverter Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Front Drive Unit Replacement ➜ Coolant Air Purge
    • Drive Unit ➜ Rear Drive Unit Replacement ➜ Coolant Air Purge
    via Toolbox:(link)
    Informational PurposesAn informational icon, calling your attention
    注
    确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  37. 安装中控台右前面板。请参阅 中控台右侧饰板 ((拆卸和更换))。
  38. 安装右侧膝部气囊（如已拆下）。请参阅 膝部气囊 - 右 ((拆卸和更换))。
  39. 安装右侧脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 副驾位（拆卸和更换）。
  40. 安装右侧 A 柱下饰板。请参阅 饰板 - A 柱 - 下部- 左 ((拆卸和更换))。
  41. 安装 RH 仪表板端盖。请参阅 仪表板 - 端盖 - 基板 - 左 ((拆卸和更换))。
  42. 检查冷却液液位，必要时加满，然后安装冷却液瓶瓶盖。
    Informational PurposesAn informational icon, calling your attention
    注
    确保冷却液液位处于 "Max" 线处。
  43. 安装新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
  44. 安装HEPA 空调滤清器总成。请参阅 滤清器 - HEPA 和活性炭 ((拆卸和更换))。
  45. 安装后流线型护板。请参阅 流线型护板 - 后 ((拆卸和更换))。
  46. 如果车载电脑搭载的是实体 SIM 卡，请执行以下例行程序，否则请跳过本步骤。
    1. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_ICE_X_ENABLE-DISABLE-SIM-CARDvia Service Mode Plus:Infotainment ➜ Connectivity ➜ Toggle SIMvia Toolbox:(link)
  47. 退出“维护模式”。请参阅 维护模式。
  48. 升起左前车窗，关闭左前车门。
  49. 确保妥善处理旧车载电脑。请参阅Car Computer (Dispose) (Modify)中给出的说明，将校正代码 21151007 作为一项单独的工项添加至“服务工单”中。
