电源插座 - 后备箱（Model Y L） ((拆卸和更换))
校正代码
15301600002
FRT
0.24
注意： 除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。 除非明确要求，否则请勿堆叠校正代码。
注意： 请参阅平均维修工时深入了解 FRT 及其创建方式。
注意： 请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意： 请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
- 断开低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 拆下负重底板 LH 支架。请参阅 支架 - 后备箱负重底板 - 左（Model Y L） ((拆卸和更换))。
-

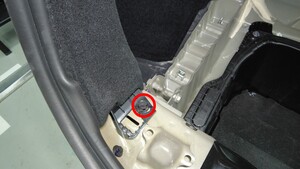

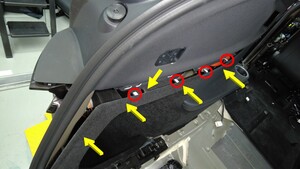

松开将后备箱左侧饰板边缘固定到车辆的卡子（5 个）和定位销，然后小心地向后拉动饰板顶部边缘。
-

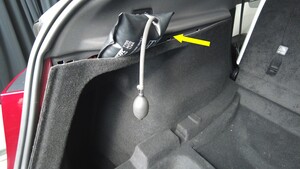

在后备箱左侧饰板和车辆之间的间隙内插入一个可充气袋，给袋子充气，以便接触作业区域。
-

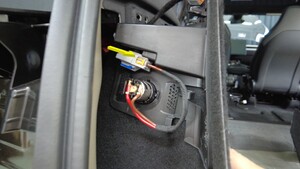

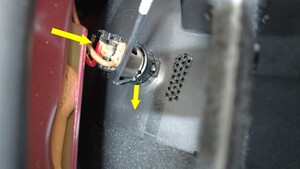

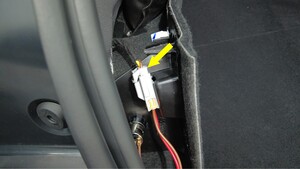

断开后备箱 12V 电源插座连接器。
警告请勿拉动连接器接线。向下按压再向外拉动，以松开连接器。
-

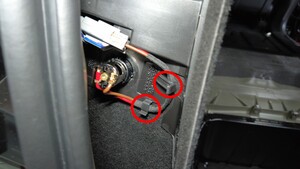

松开将电气线束固定到后备箱左侧饰板的挂钩（2 个）。
-

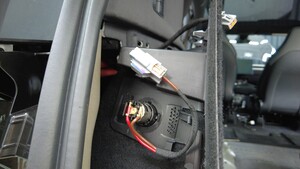

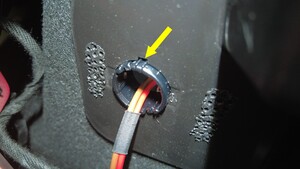

将后备箱 12V 电源插座连接器从后备箱左侧饰板上松开。
注向上拉动连接器，直至其与安装锁片分离。
-

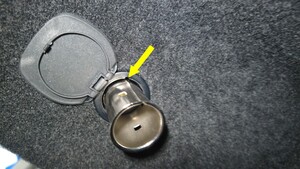

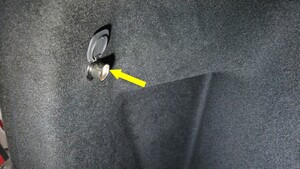

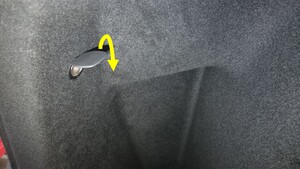

打开 12V 电源插座盖板。
-

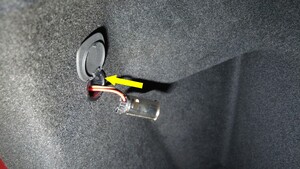

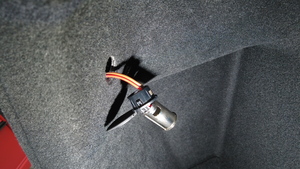

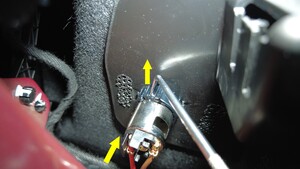

轻轻向前推动后备箱 12V 电源插座，同时向外拉动上下安装锁片，将 12V 电源插座从后备箱左侧饰板上松开，然后将 12V 电源插座从车辆上拆下。
TIp推荐使用以下工具
- 小型软握尖凿，90 度尖嘴，6 英寸
安装
-

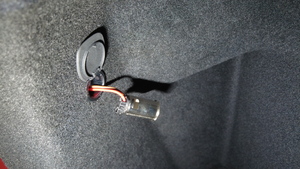

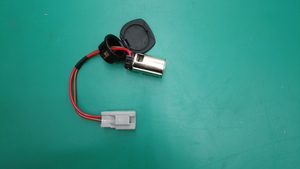

将后备箱 12V 电源插座放置在车辆上，先插入连接器，再插入支座，最后插入 12V 电源插座。轻轻推动插座，保持盖板朝上，将插座紧固到位。
注确保 12V 电源插座装配正确。
-

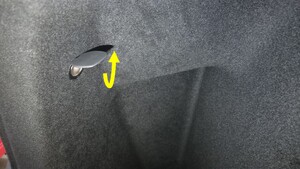

关闭 12V 电源插座盖板。
-
将后备箱 12V 电源插座连接器安装到后备箱左侧饰板上。
注向下推动连接器，直至完全就位于安装锁片上。
-
安装将电气线束固定到后备箱左侧饰板的挂钩（2 个）。
-
连接后备箱 12V 电源插座连接器。
- 为可充气袋放气，然后将其从后备箱左侧饰板和车辆之间的间隙内拆下。
-
安装将后备箱左侧饰板边缘固定到车辆的卡子（5 个）和定位销。
- 安装负重底板 LH 支架。请参阅 支架 - 后备箱负重底板 - 左（Model Y L） ((拆卸和更换))。
- 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
