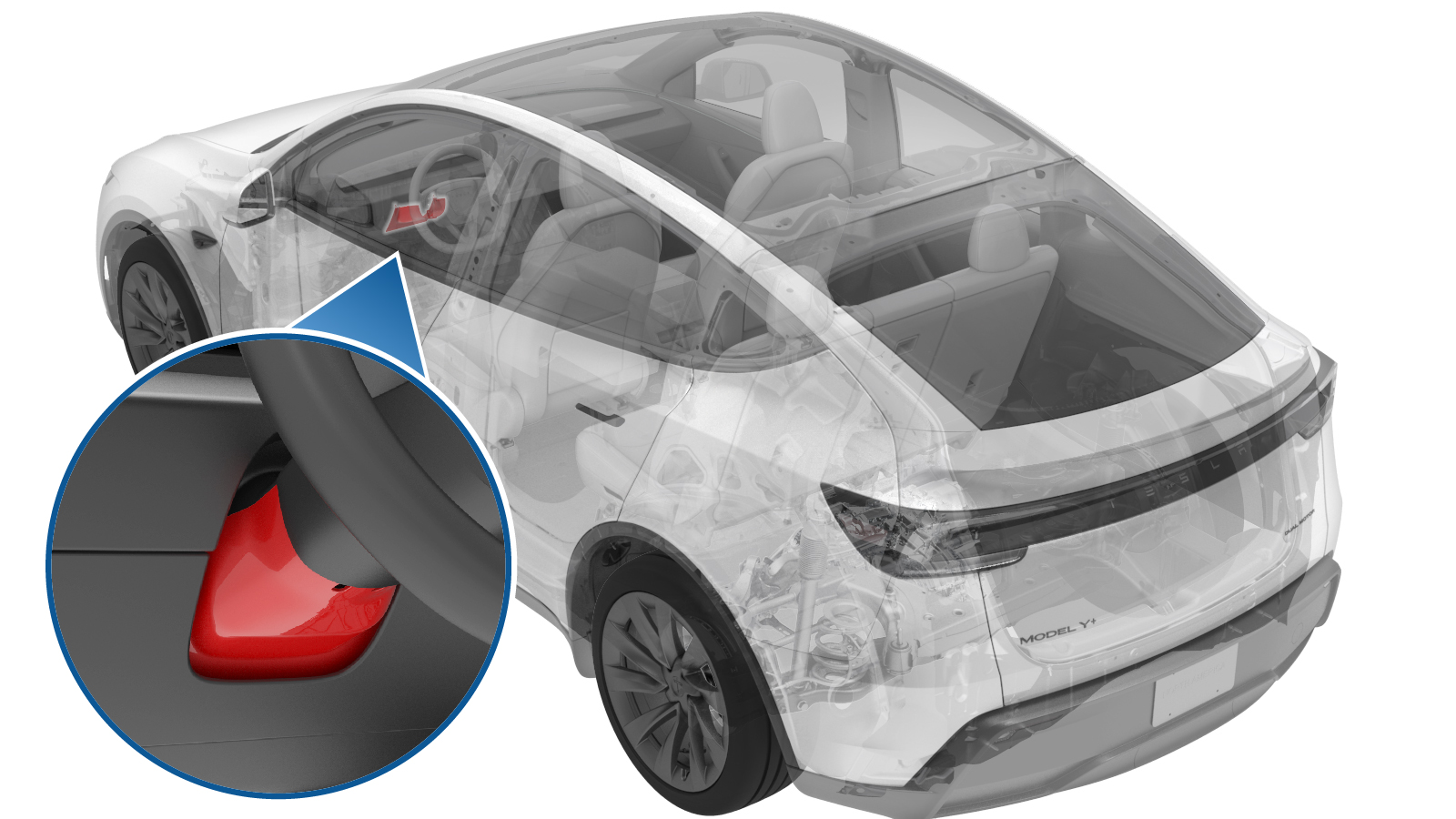

间隙隐藏饰板 - 转向柱 - 下部 ((拆卸和更换))

校正代码 1405011702 FRT 0.60 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

拆卸

  1. 打开左侧前车门，降下左侧前车窗。
  2. 将左侧前座椅向后移动。

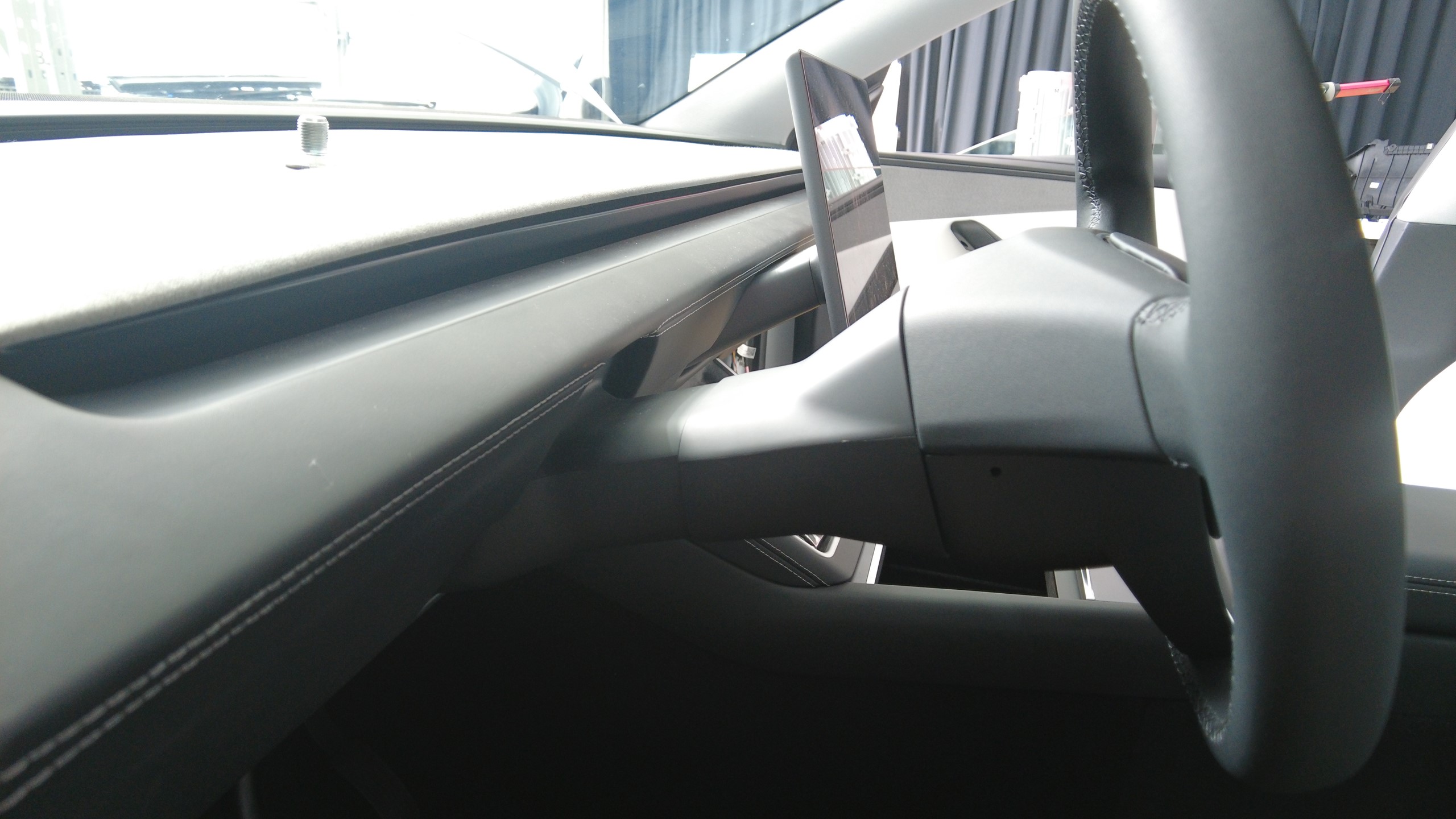

  3. 在车辆触摸屏上，选择Controls > Steering，然后使用方向盘左侧滚轮将转向柱调整到最外、最下位置。
  4. 断开低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  5. 拆卸仪表板左侧端盖。请参阅 仪表板 - 端盖 - 基板 - 左侧 ((拆卸和更换))。
  6. 拆下左侧脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 驾驶位 ((拆卸和更换))。
  7. 拆下仪表板下部总成。请参阅 饰板总成 - 下 - 仪表板 ((拆卸和更换))。
  8. 拆下驾驶位气囊。请参阅 安全气囊 - 驾驶位 ((拆卸和更换))。
  9. 拆卸方向盘。请参阅 方向盘 ((拆卸和安装))。
  10. 拆下转向柱上下护罩。请参阅 转向柱护罩 - 下 - 仪表板 ((拆卸和更换))。

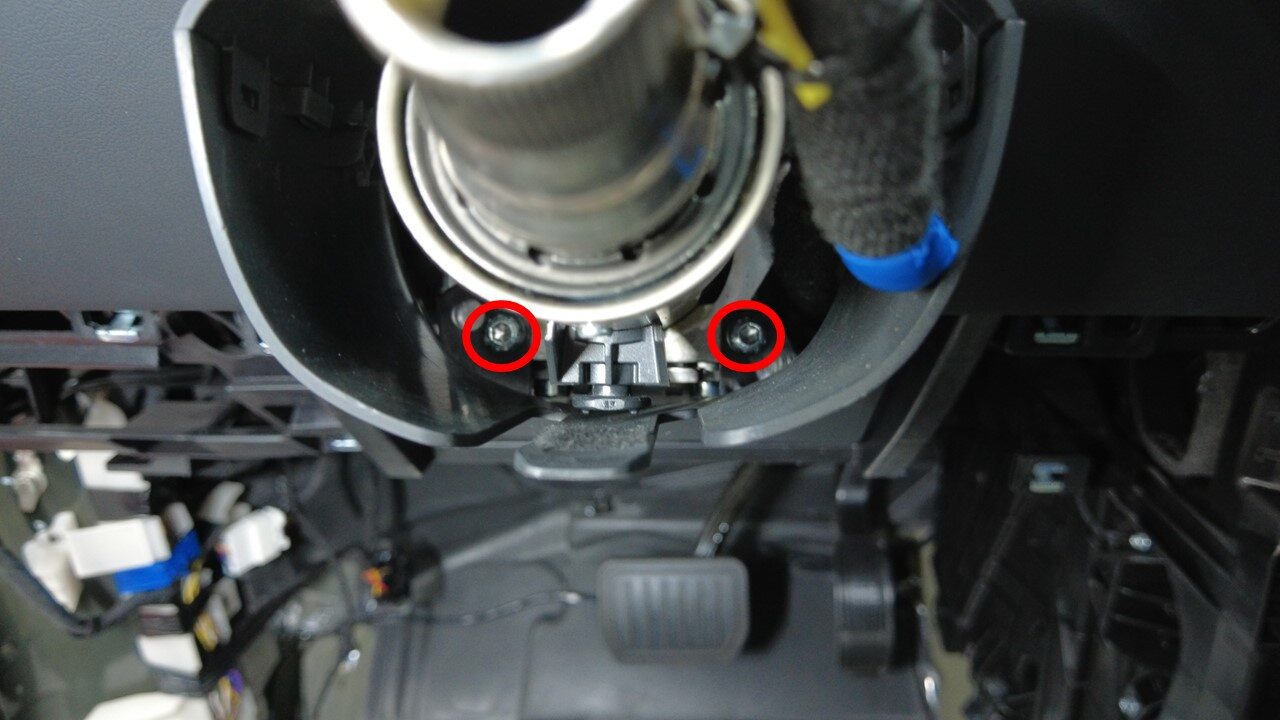

  11. 拆下将下部间隙隔套固定到转向柱的螺栓（2 个）。
    提示
    推荐使用以下工具
    • T25 梅花套筒

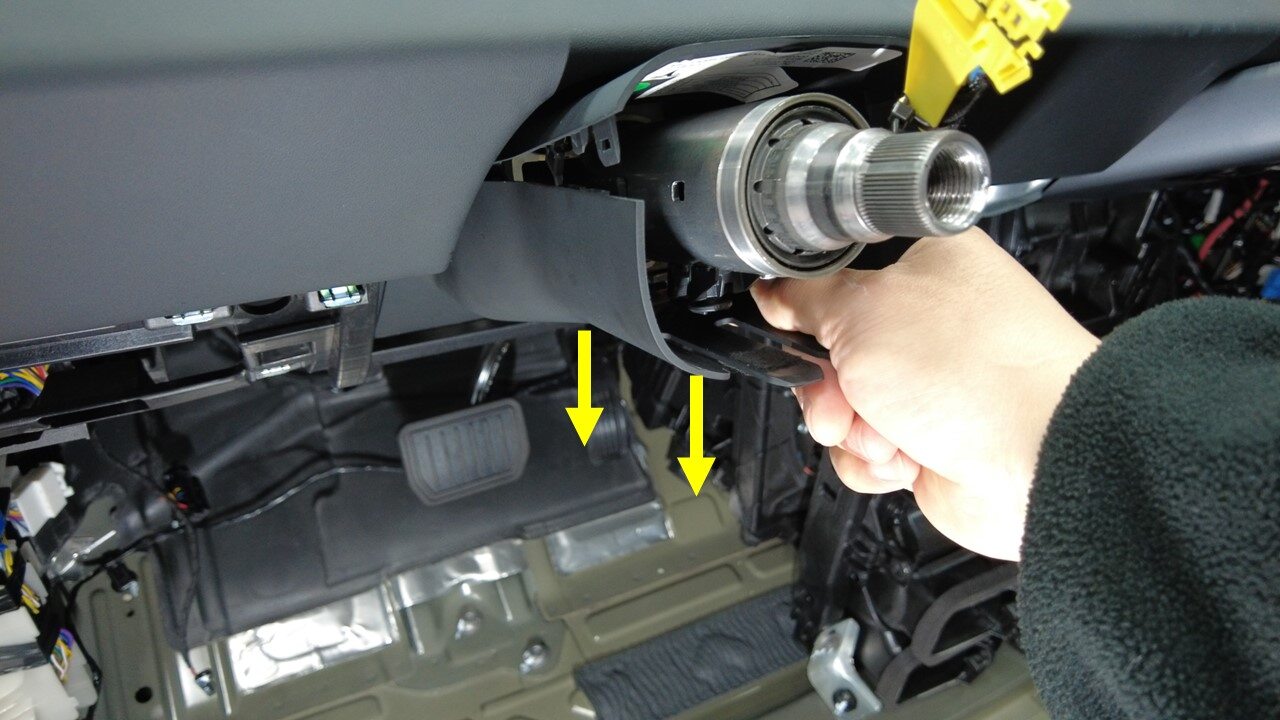

  12. 将下部间隙隔套从转向柱上拆下。

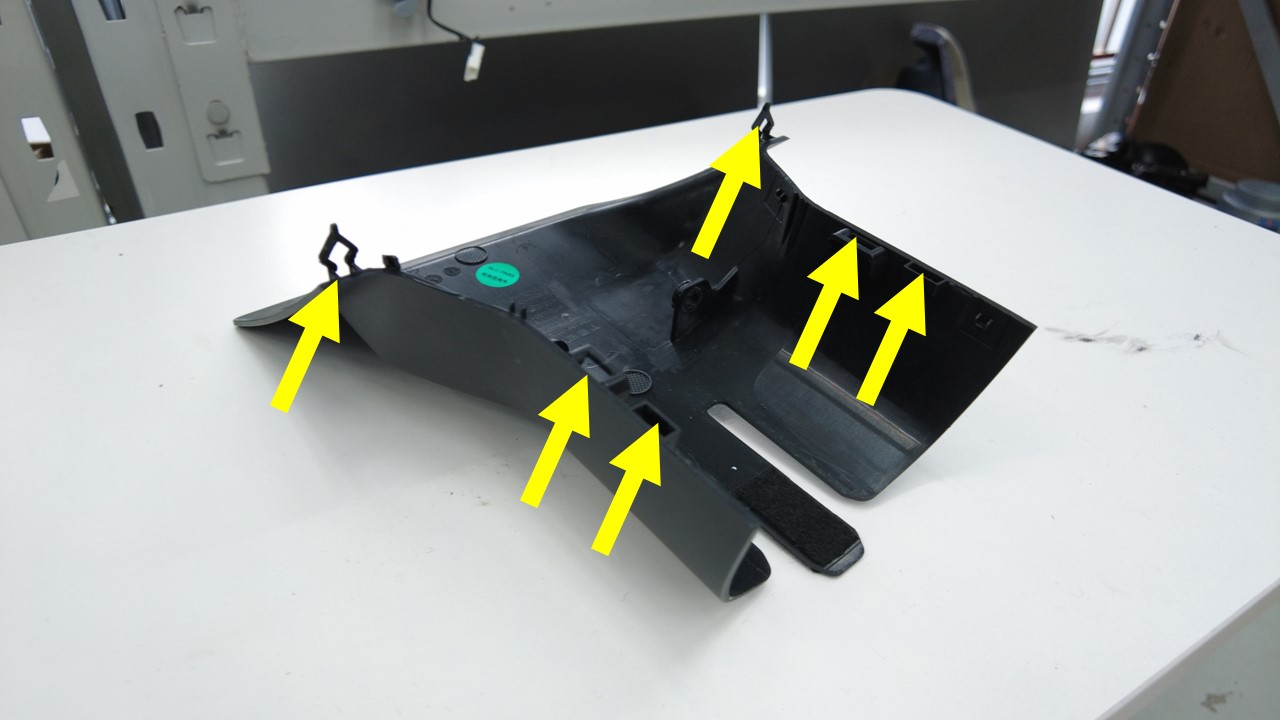

    注
    2 个卡子，4 个定位槽。

安装

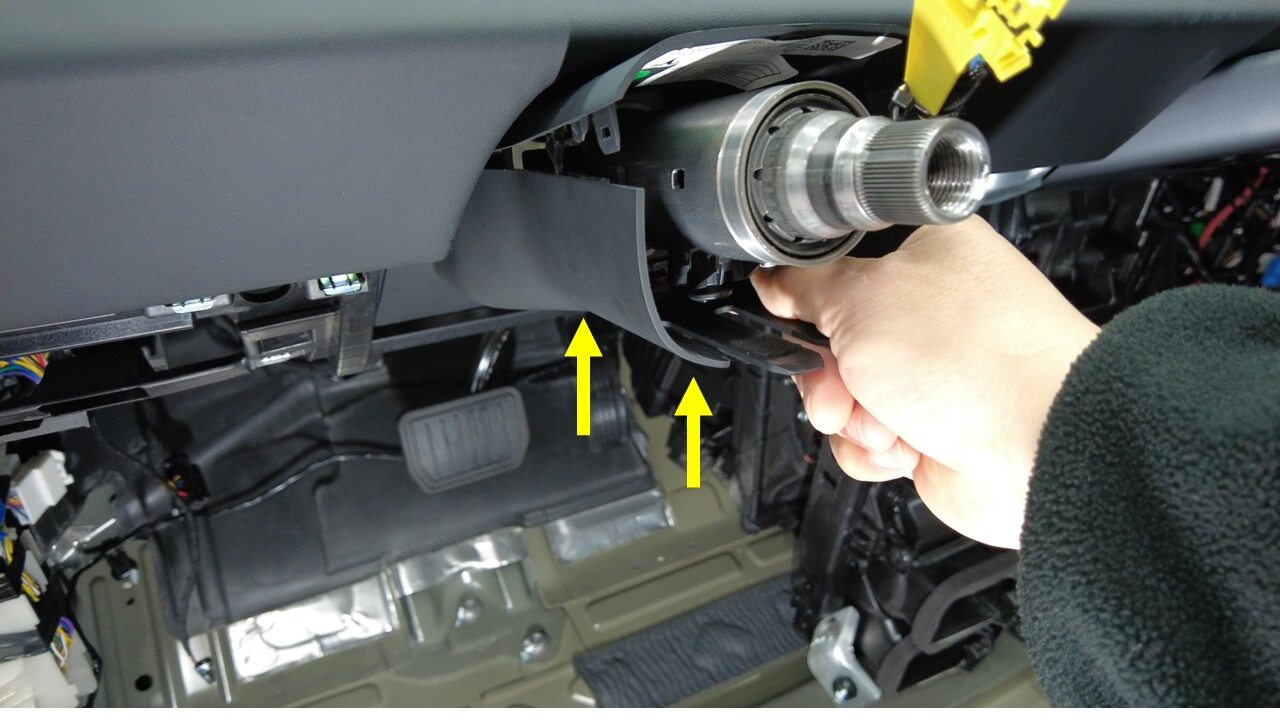

  1. 将下部间隙隔套安装到转向柱上。
  2. 安装将下部间隙隔套固定到转向柱的螺栓。
    2.3 Nm (1.7 lbs-ft)
    提示
    推荐使用以下工具
    • T25 梅花套筒
  3. 安装转向柱上下护罩。请参阅 转向柱护罩 - 下 - 仪表板 ((拆卸和更换))。
  4. 安装方向盘。请参阅 方向盘 ((拆卸和安装))。
  5. 安装驾驶位气囊。请参阅 安全气囊 - 驾驶位 ((拆卸和更换))。
  6. 安装仪表板下部总成。请参阅 饰板总成 - 下 - 仪表板 ((拆卸和更换))。
  7. 安装左侧脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 驾驶位 ((拆卸和更换))。
  8. 安装左侧仪表板端盖板。请参阅 仪表板 - 端盖 - 基板 - 左侧 ((拆卸和更换))。
  9. 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  10. 在车辆触摸屏上，选择Controls > Steering，然后使用方向盘左侧的滚轮将转向柱调整回原位。
  11. 将左前座椅移回原位。
  12. 升起左侧前车窗并关闭左侧前车门。
