制动卡钳 - 后 - 左侧 ((拆卸和更换))

校正代码 3301020102 FRT 0.66 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-05-26: 删除了涂敷制动润滑脂的操作说明。添加了注意事项，指出无需涂敷制动润滑脂。
  • 2026-02-18: 更新了程序的主要内容。
  • 2025-10-16: 更新了例行程序。添加了缺失的安装和道路测试步骤。
  • 2025-04-01: 修复了无效参考。
警告
安装制动钳时，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。

扭矩规格

表 1. 扭矩规格： 制动卡钳 - 后 - 左侧 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧后 EPB 线束支架固定到左侧后制动钳的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒扳手
 重复使用
将后制动钳固定到后制动钳支架的螺栓（2 个）
26.5 Nm (19.5 lbs-ft)
  • 14 毫米套筒
 重复使用
将左后制动钳固定到转向节的螺栓（2 个）
83 Nm (61.2 lbs-ft)
  • 外梅花套筒 E18
 更换 1088969-00-B

拆卸

  1. 将车辆停至双柱举升机上。
    提示
    确保车辆未处于充电状态。
  2. 打开左侧前车门，降下车窗。
  3. 启用电子驻车制动 (EPB) 维护模式。
    1. 启用“维护模式”。请参阅 维护模式。
    2. 解锁车辆网关。请参阅 网关（解锁）。
    3. 踩下制动踏板，同时点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉菜单中的Both，然后再选择Action Selection下拉菜单中的Start。点击Run，然后等待例行程序完成。
  4. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  5. 将吸收性材料放置在制动液储液罐区域下方。
  6. 清洁制动液储液罐周围区域并拆下制动液储液罐罐盖。
  7. 拆下左侧和右侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  8. 仅适用于高性能版车型：拆下将后制动钳标志牌固定到后制动钳的螺栓。
  9. 断开左后电子驻车制动 (EPB) 制动钳连接器。
  10. 拆下将左侧后 EPB 线束支架固定到左侧后制动钳的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  11. 拆下左后制动软管。请参阅 制动软管 - 后 - 左侧 - Base 标准版 ((拆卸和更换))。
  12. 拆下将左后制动钳固定到左后制动钳支架的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 14 毫米套筒
    • 17 毫米 12 角组合扳手
  13. 从左侧后制动钳支架上拆下制动片。
  14. 拆下左后制动钳支架相接面卡子（4 个）并用制动器清洁剂进行清洁。
  15. 拆下并弃用将后制动钳支架固定到转向节的螺栓（2 个）。
    注
    推荐使用以下工具
    • 外梅花套筒 E18
  16. 揭下外侧制动片上的粘性垫片。
    注
    使用制动器清洁剂溶解制动片背面的粘合剂。
  17. 使用制动器清洁剂清洁内侧制动片背面。

安装

注
请勿在制动片或制动钳上涂敷制动润滑脂。2025+ Model Y 制动器不需要涂敷制动润滑脂。

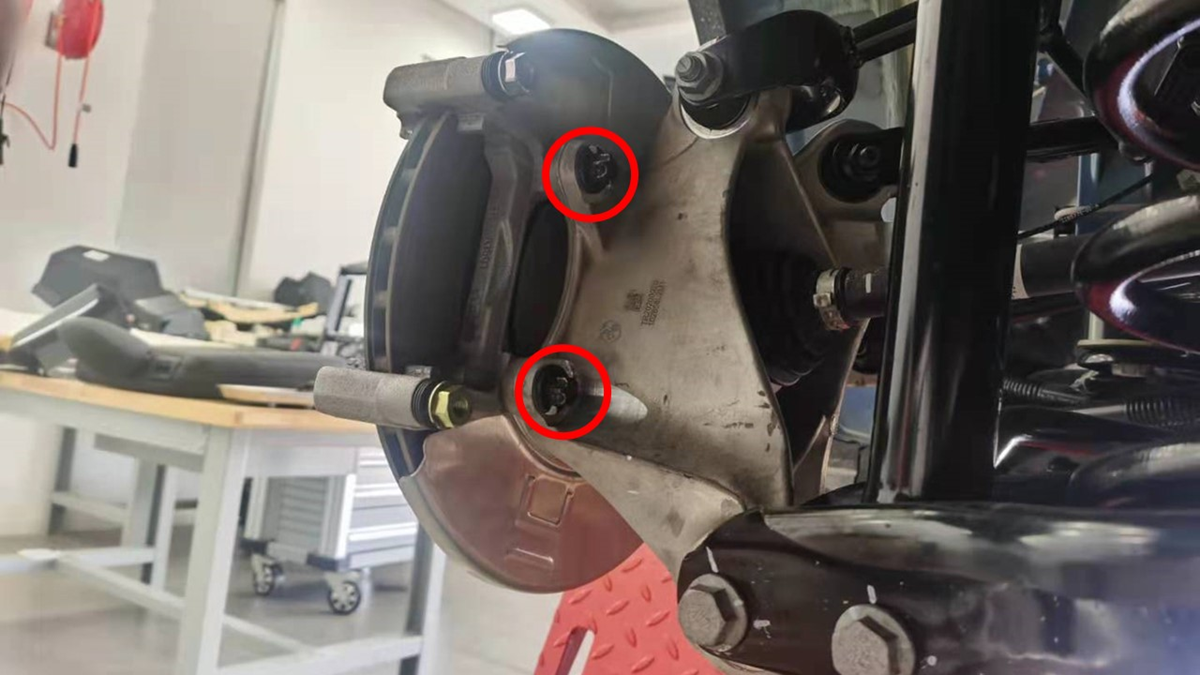

  1. 安装新的螺栓（2 个），将左后制动钳支架固定到转向节。
    83 Nm (61.2 lbs-ft)
    提示
    推荐使用以下工具
    • 外梅花套筒 E18
  2. 剪切 2 片尺寸为 4 厘米 x 5 厘米的粘性垫片。
  3. 将粘性垫片粘贴在外侧制动片上。
    注
    剪去多余材料，确保双面胶正确贴合在制动片上。
  4. 揭下外侧制动片上粘性垫片的胶衬。
  5. 将左后制动片安装到左后制动钳支架上。
  6. 安装将左后制动钳固定到左后制动钳支架的螺栓（2 个）。
    26.5 Nm (19.5 lbs-ft)
    提示
    推荐使用以下工具
    • 14 毫米套筒
    • 17 毫米 12 角组合扳手
  7. 安装左后制动软管。请参阅 制动软管 - 后 - 左侧 - Base 标准版 ((拆卸和更换))。
    警告
    安装完成后，请确保挠性制动软管未扭结且能够向前弯曲。降低车辆时，注意勿使挠性制动软管触碰轮拱内衬。
  8. 安装将左后电子驻车制动器 (EPB) 线束支架固定到左后制动钳的螺栓。
    5 Nm (3.7 lbs-ft)
    注
    确保锁片固定到位。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  9. 连接左后电子驻车制动 (EPB) 制动钳连接器。
  10. 仅适用于高性能版车型：安装将后制动钳标志牌固定到后制动钳的螺栓。
    9 Nm (6.6 lbs-ft)
    推荐使用以下工具
    • 5 毫米六角批头
  11. 取走左后制动软管区域下方的机油排放容器。
  12. 将车辆降至适宜的作业高度，然后将举升机置于锁止位。
  13. 对左后制动器执行制动液排放。请参阅 制动液排放 - 一个制动卡钳 (Maintenance)。
  14. 执行车轮转向钢度测试：运行 TEST-SELF_BRAKE_X_DPB-ESP-CORNER-STIFFNESS-TESTvia Service Mode Plus:
    • chassis ➜ DPB Post Replacement ➜ Corner Stiffness Test
    • chassis ➜ ESP Post Replacement ➜ Corner Stiffness Test
    via Toolbox:(link)
  15. 退出电子驻车制动 (EPB) 维护模式：在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉菜单中的Both，然后再选择Action Selection下拉菜单中的Stop。点击Run，然后等待例行程序完成。
  16. 安装左侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  17. 安装后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  18. 进行试驾，确保制动踏板触感及性能正常。
    注
    将维修后试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
