低压电源(断开和连接) (Modify)

校正代码 17010410 FRT 0.12 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-04-22: 添加了“打开左前车门并降下车窗”的步骤。
  • 2025-10-30: 添加了“断开低压电源前请先确保车窗至少 1 分钟内未曾移动”的注意事项。
  • 2025-10-16: 更新了连接/断开低压电池连接器的步骤。
  • 2025-03-26: 更新了高效分子空气 (HEPA) 滤清器参考。
警告
本程序将禁用低压电源,但无法保证高压部件(空调压缩机和变流器等)无法再使用高压电源。完成本程序后,维护高压组件之前,请执行车辆高压禁用程序。
警告
如未严格按照本程序中的步骤顺序操作,可能会对车载电脑造成永久性损害。
警告
断开低压电源前,请先确保车窗至少 1 分钟内未曾移动。如未等待足够时间就断开电源,可能导致部件损坏。

断开

  1. 断开所有充电线缆。
  2. 在触摸屏上,关闭温度控制系统电源,然后等待至少 30 秒,以便温度控制系统彻底关闭。
  3. 确保车辆处于“驻车”挡。
  4. 打开所有车门并降下车窗。
  5. 打开左后和右后车门,将一条车间毛巾夹在车门撞销上,以免闩锁锁定。
  6. 拆下高效分子空气 (HEPA) 滤清器或前围篦板总成。请参阅 滤清器总成 - HEPA ((拆卸和更换)) 或 GUID-DBC8475C-F7BA-4A10-9234-C810D77D3F90.html。
  7. 通过中央显示器关闭车辆电源。
    注
    在触摸屏上,点击Controls > Safety > Power Off > Power Off。
  8. Disconnect the LV battery connector from the LV battery.

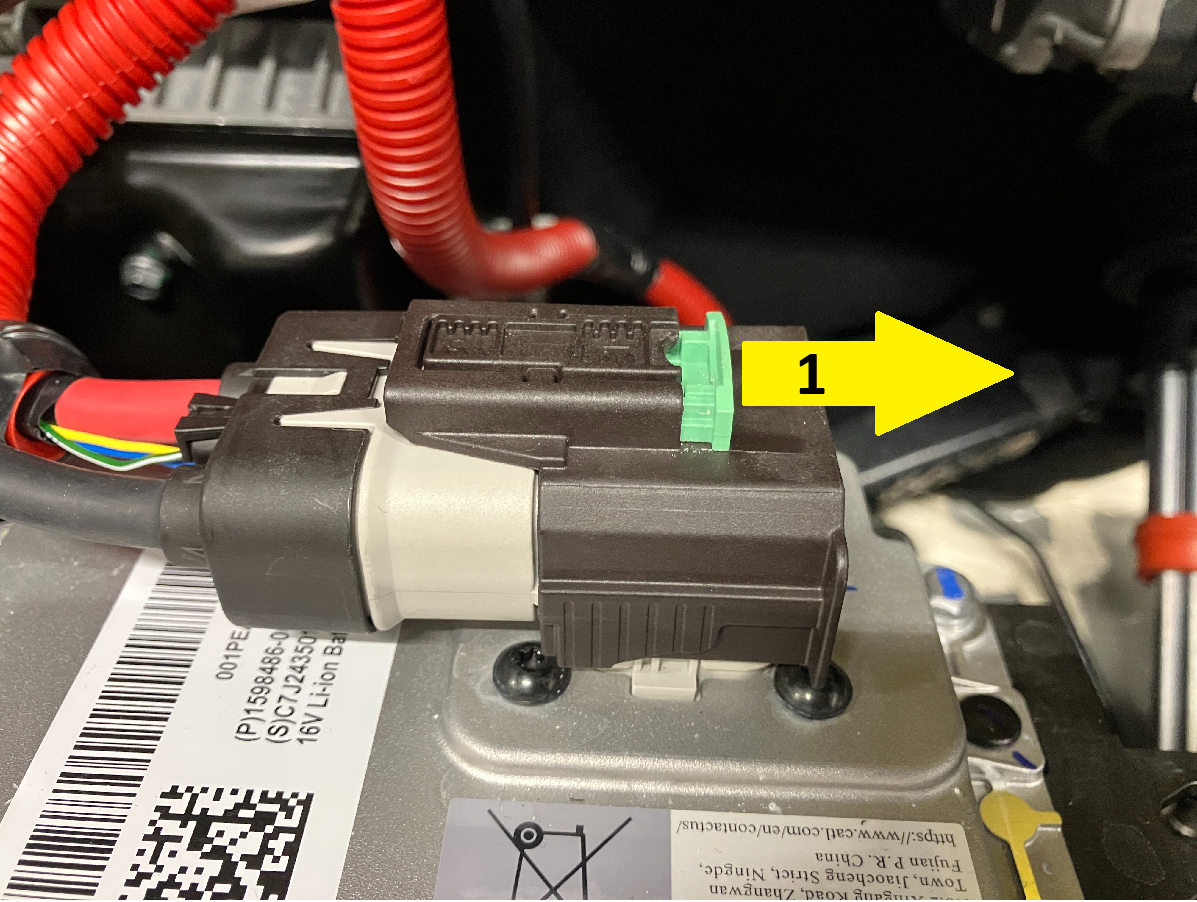

    1. Release the green locking tab by pulling it outwards (1).
    2. Press the black locking tab numbered as "1" (2A), and then pull the black connector lock outwards (2B).

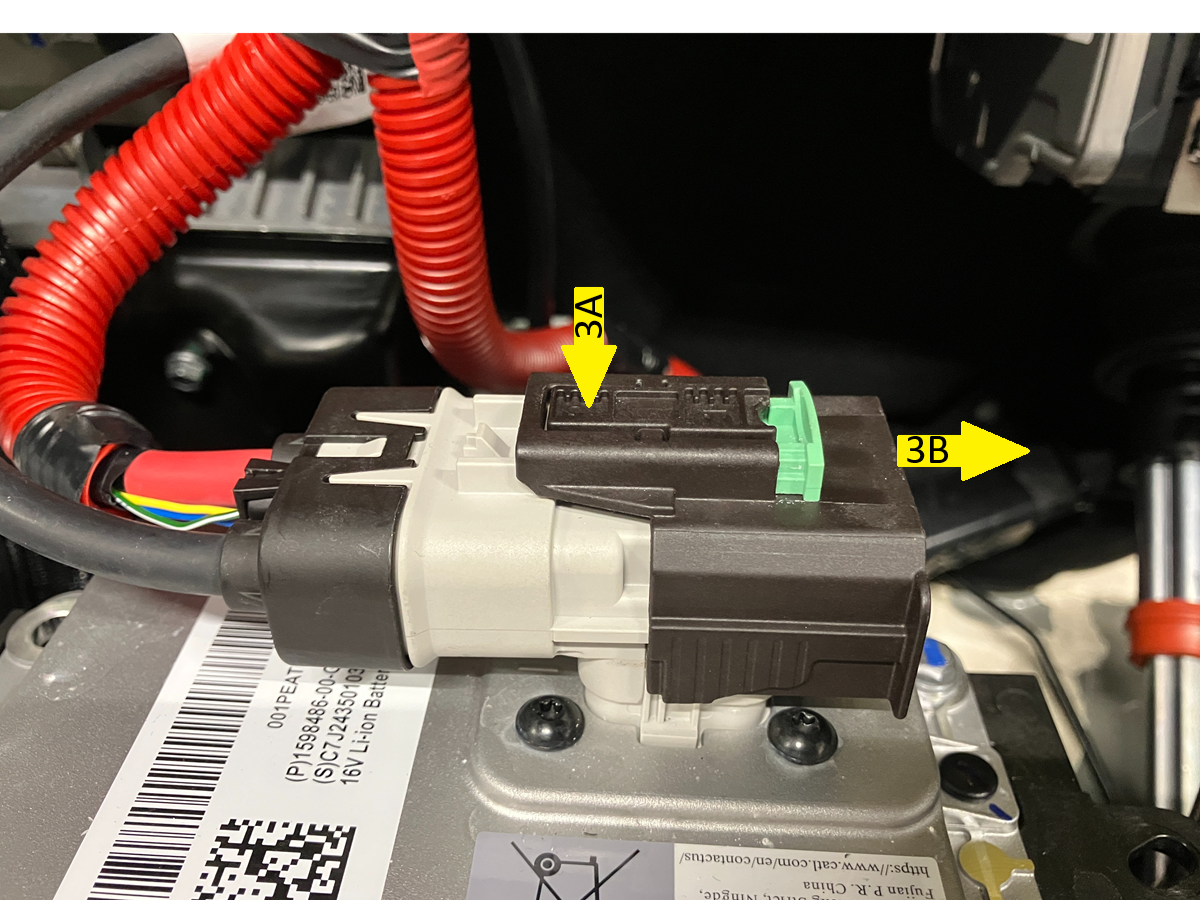

    3. Press the black locking tab numbered as "2" (3A), and then pull the black connector lock even further outwards (3B) to fully release the connector.

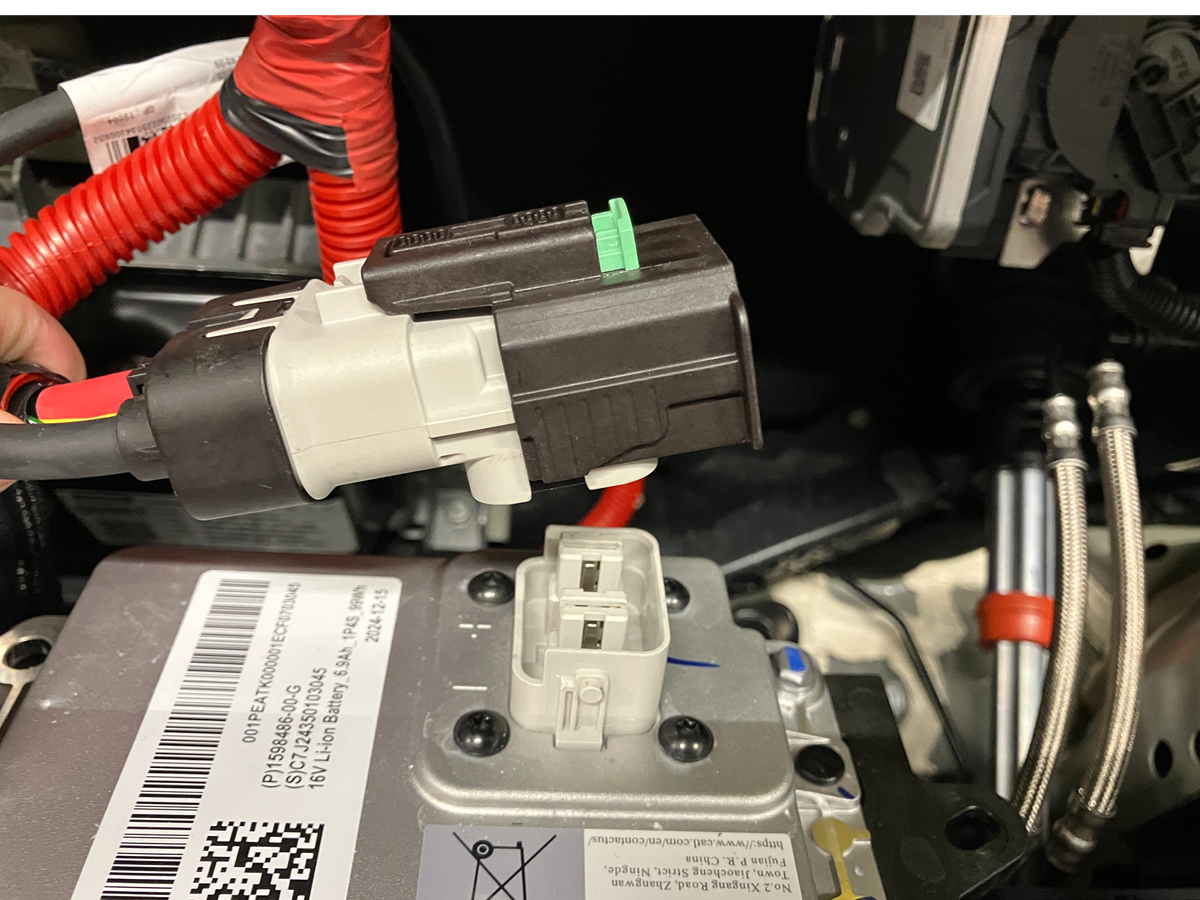

    4. Pull the connector upwards to release it from the LV battery.

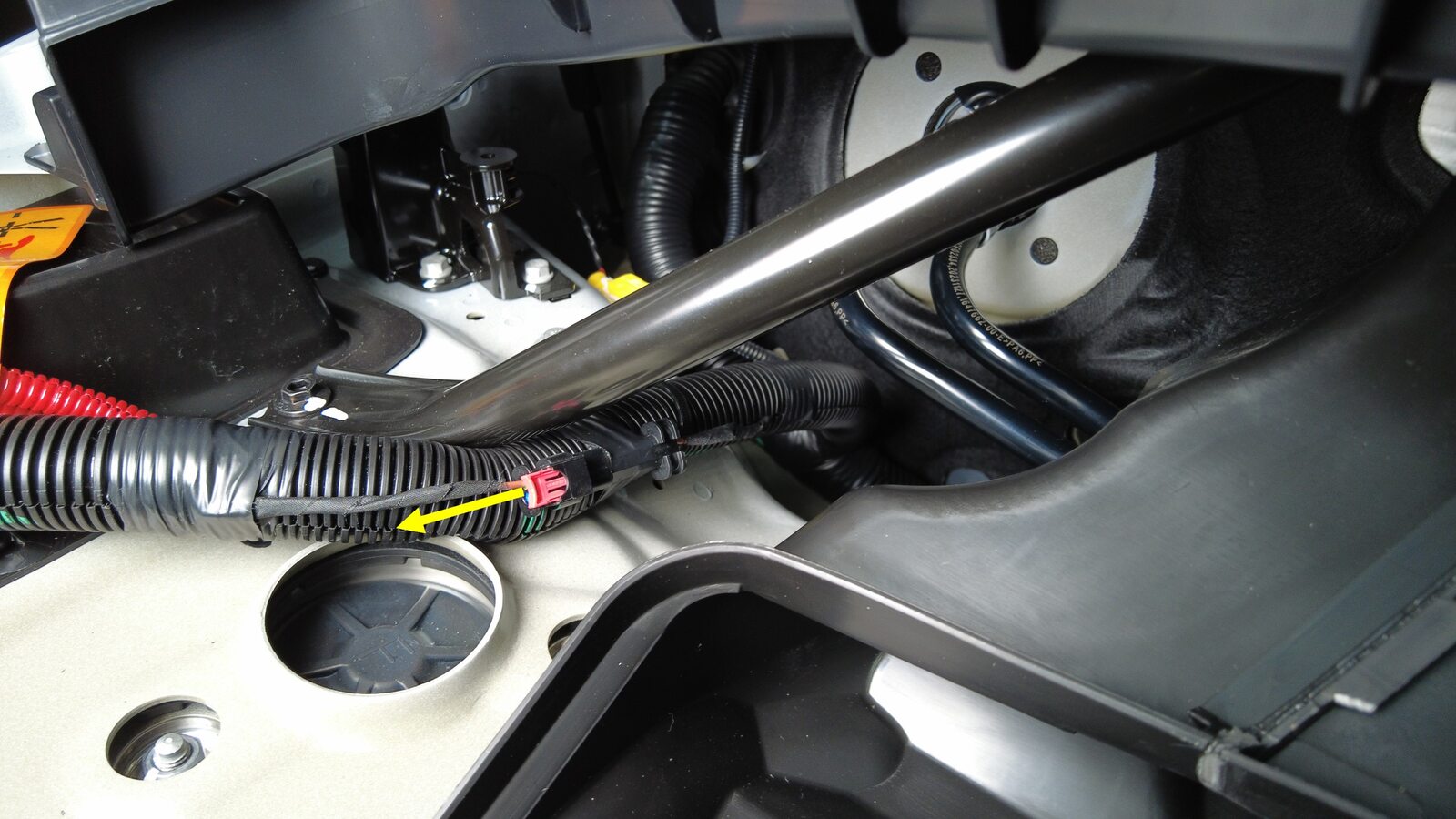

  9. 断开紧急响应回路 (FRL)。
    注
    开始维修车辆前,等待所有电路放电 2 分钟。
  10. 如果已断开低压电源,以维护某一高压部件,请确认该部件已无法再使用高压电源。请参阅 车辆高压禁用程序。

连接

  1. 连接紧急响应回路 (FRL)。
    警告
    连接低压电池连接器前,请先连接紧急响应回路。
  2. Connect the LV battery connector to the LV battery.

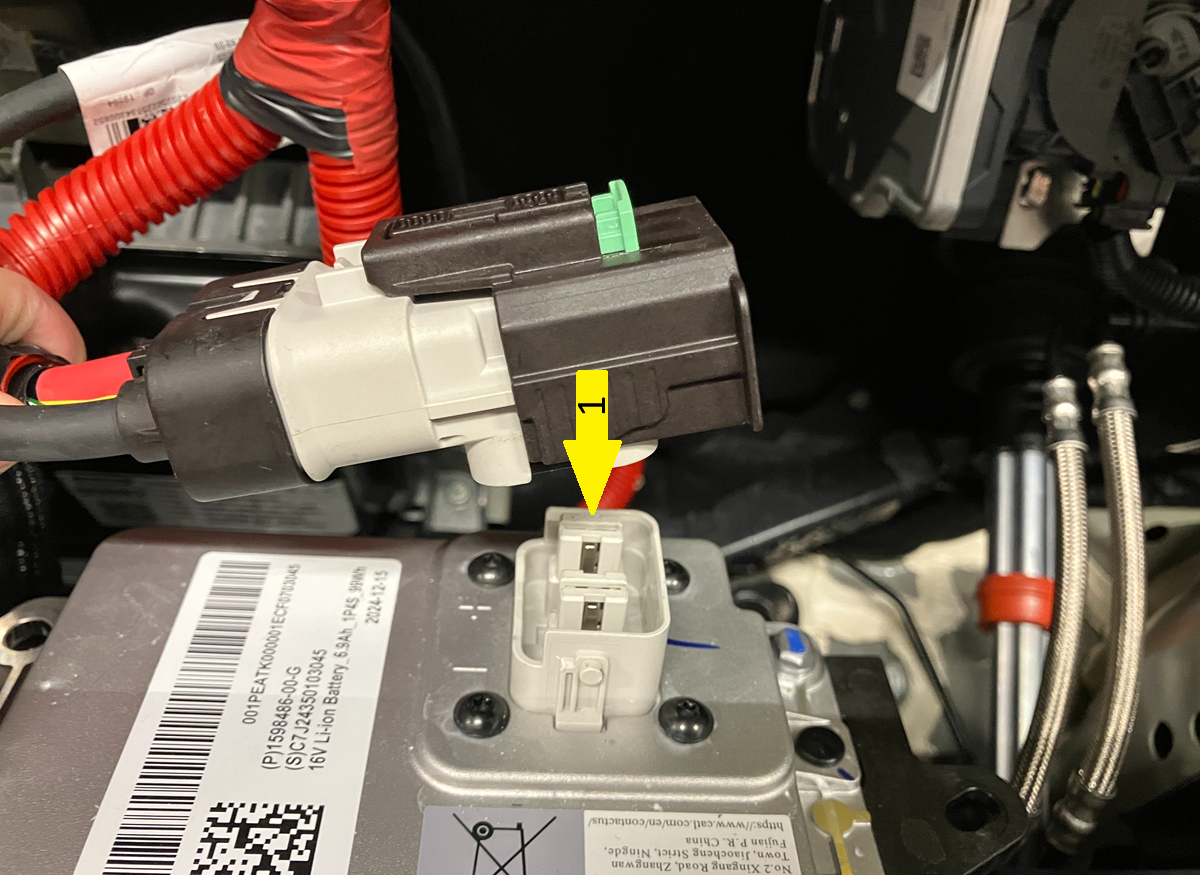

    1. Connect the connector to the LV battery (1).

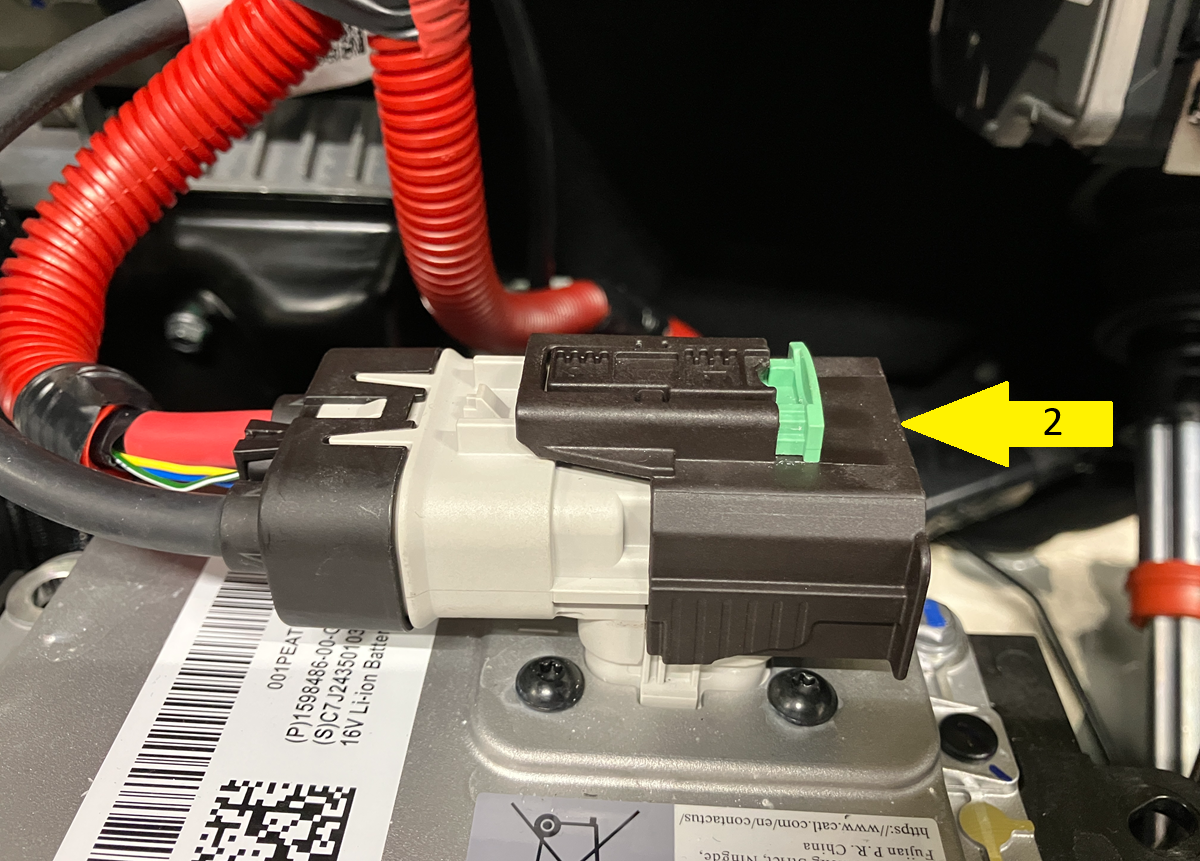

    2. Push the black connector lock fully inwards (2).

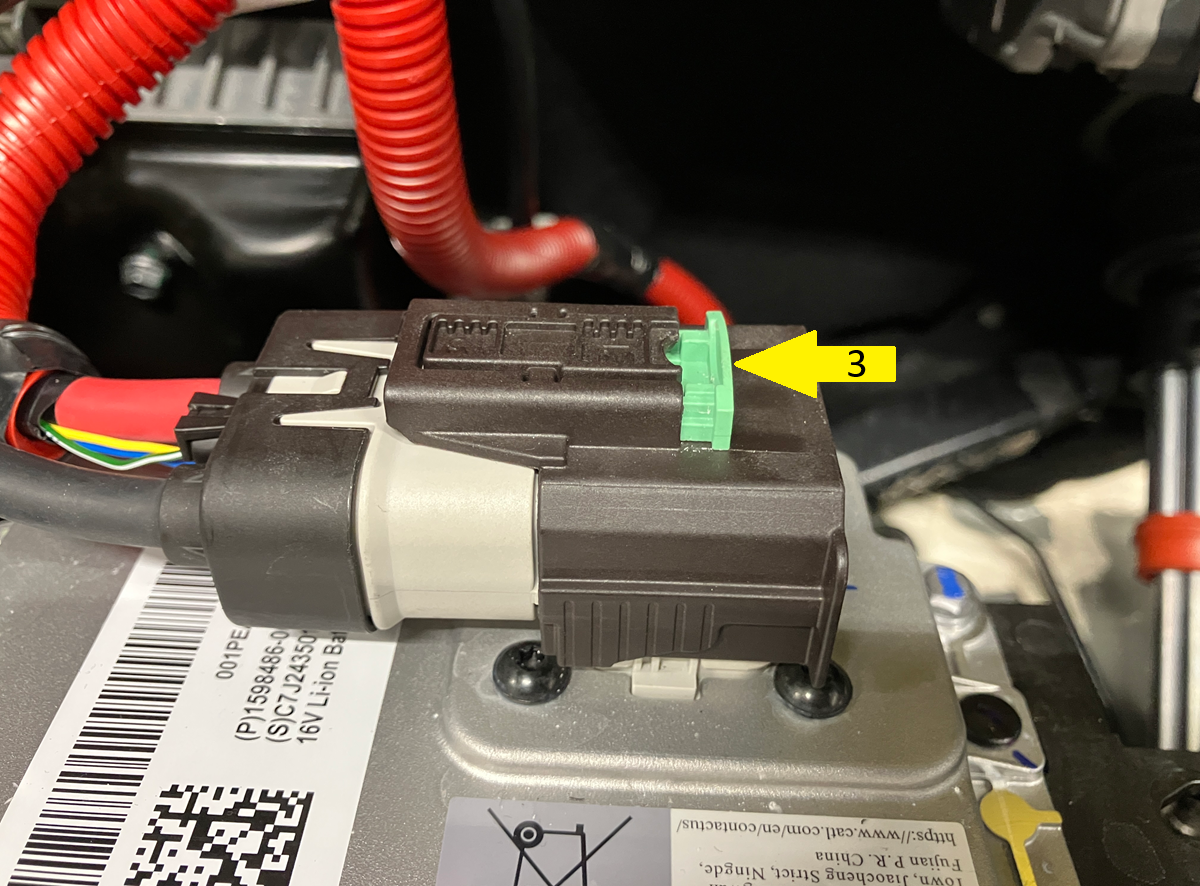

    3. Push the green locking tab inwards (3) to lock the connector.
  3. 安装高效分子空气 (HEPA) 滤清器或前围篦板总成。请参阅 滤清器总成 - HEPA ((拆卸和更换)) 或 GUID-DBC8475C-F7BA-4A10-9234-C810D77D3F90.html。
  4. 将车窗、座椅、温度控制、音频和充电系统恢复至维修前的状态。
  5. 关闭全部车门。
