顶篷 - 前 ((拆卸和安装))

校正代码 1520010301 FRT 1.08 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 顶篷 - 前 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
衣帽钩螺钉
2.5 Nm (1.8 lbs-ft)
  • Torx T25 bit
 重复使用
将左前顶篷固定到车身系带的螺钉
2 Nm (1.5 lbs-ft)
  • Torx T30 socket
 重复使用

拆卸

  1. 拆下 A 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
  2. 拆下左侧和右侧遮阳板。请参阅 遮阳板 - 左侧 ((拆卸和更换))。
  3. 拆下 A 柱左侧和右侧下部饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  4. 拆下 C 柱左侧和右侧下部饰板。请参阅 饰板 - 下 - C 柱 - 左侧（5座） ((拆卸和更换))。
  5. 拆下左右 B 柱上饰板。请参阅 饰板 - 上 - B 柱 - 左侧 ((拆卸和更换))。
  6. 拆卸前备箱负重底板。请参阅 承重底板 - 前 - 后备箱 ((拆卸和更换))。
  7. 拆卸后备箱门槛饰板。请参阅 门槛饰板 - 后备箱 ((拆卸和更换))。
  8. 拆下左右后备箱储物袋支架。请参阅 后备箱侧面 Rucket 模块支架 - 左侧 ((拆卸和更换))。
  9. 拆下 C 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - C 柱 - 左侧 ((拆卸和更换))。
  10. 拆下后顶篷面板。请参阅 顶篷 - 后 ((拆卸和更换))。
  11. 推开左侧衣帽钩。
  12. 打开左侧衣帽钩螺钉罩。
  13. 拆下左侧衣帽钩螺钉。
    提示
    推荐使用以下工具
    • Torx T25 bit
  14. 部分松开左侧顶篷，然后拆下将左前顶篷固定到车身系带的螺钉。
    提示
    推荐使用以下工具
    • Torx T30 socket
  15. 对右侧重复第11步至第14步。
  16. 将两个前排座椅向后倾斜，以便拆卸顶篷。
  17. 断开低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。

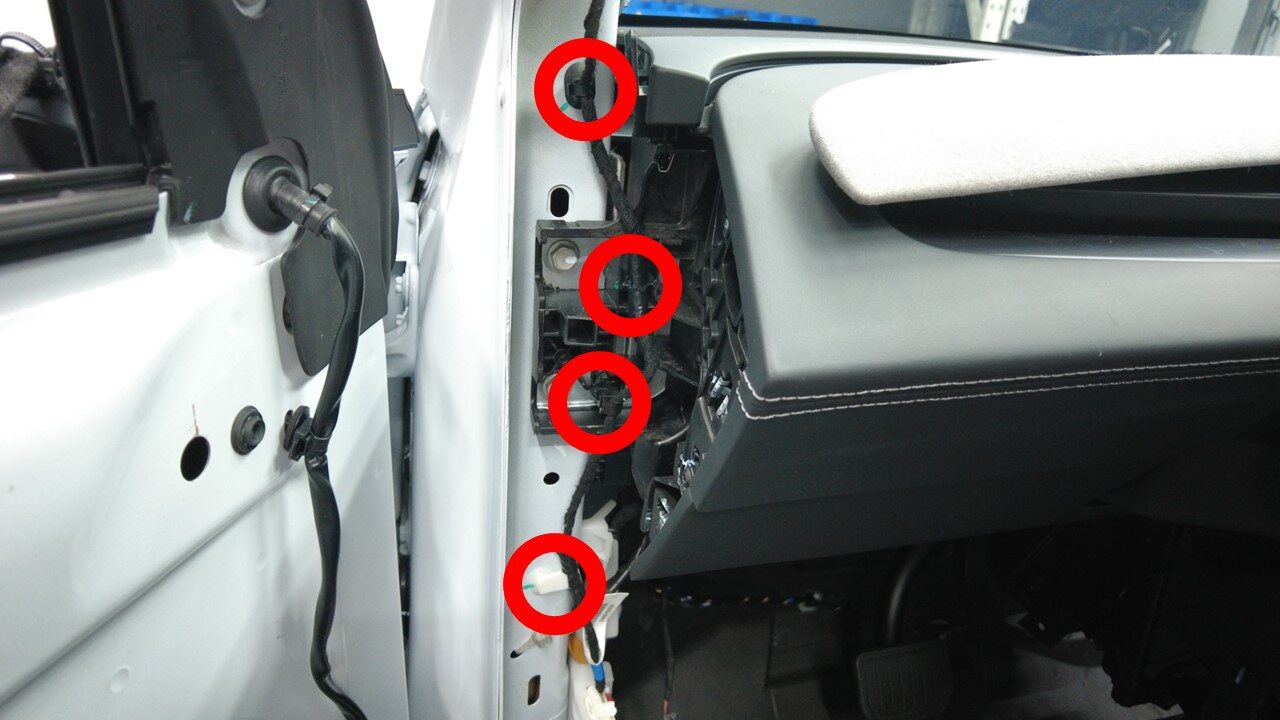

  18. 松开顶篷线束夹（7 个），然后断开电气连接器，以将顶篷线束从左侧 A 柱区域松开。
  19. 松开将前部顶篷固定到车身的卡子（7 个）、强力定位夹（2 个）和锁片（2 个）。
    提示
    推荐使用以下工具
    • 加长弯头尖嘴钳
    • 卡子撬具

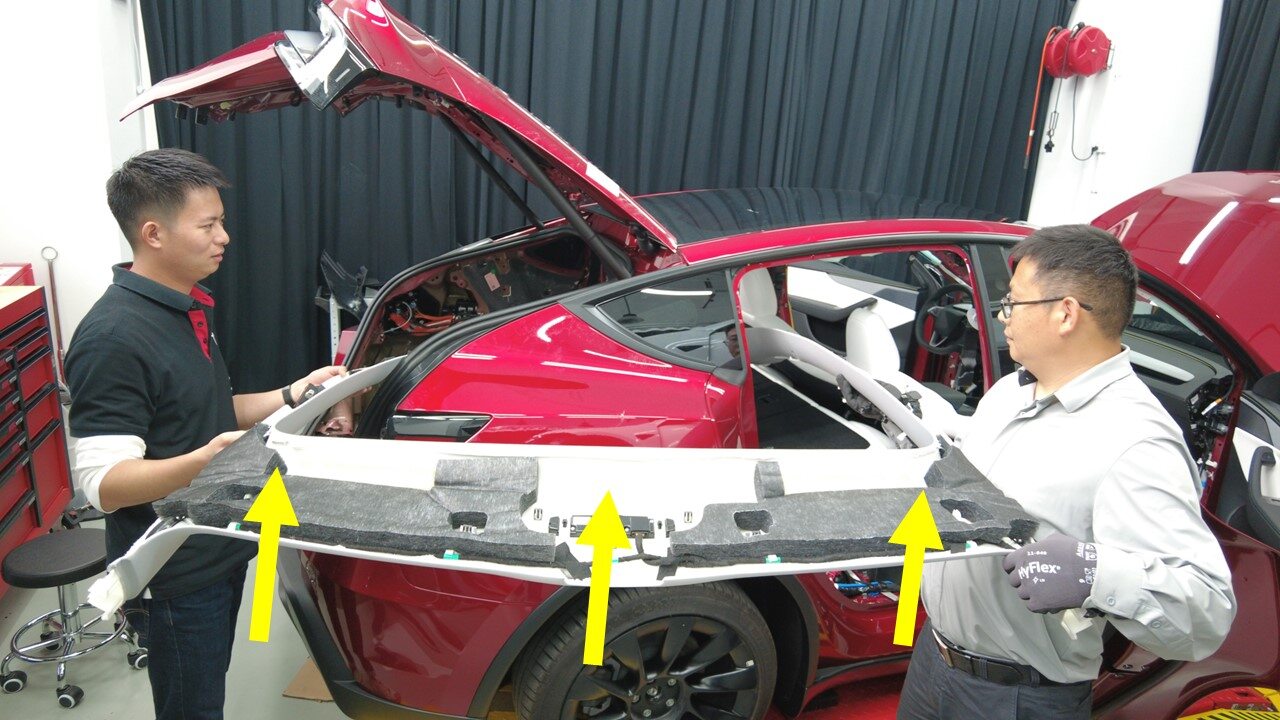

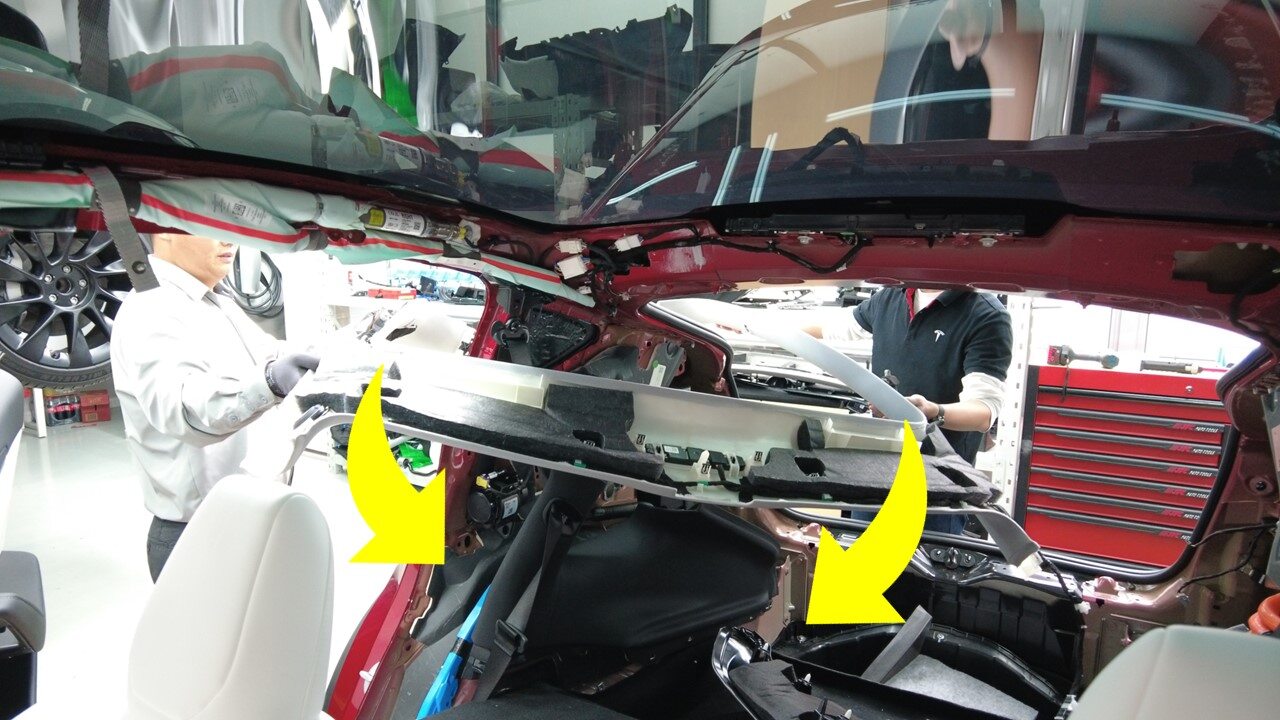

  20. 在协助下，将前部顶篷从车辆上拆下。
    注

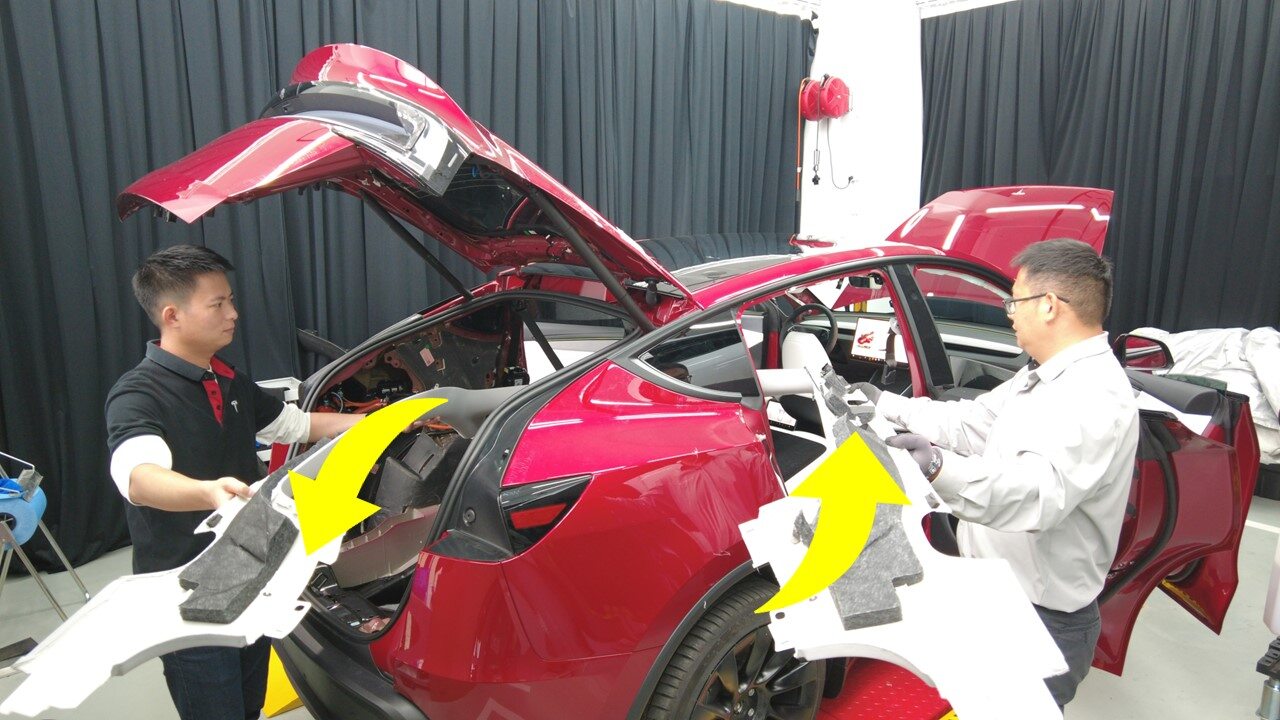

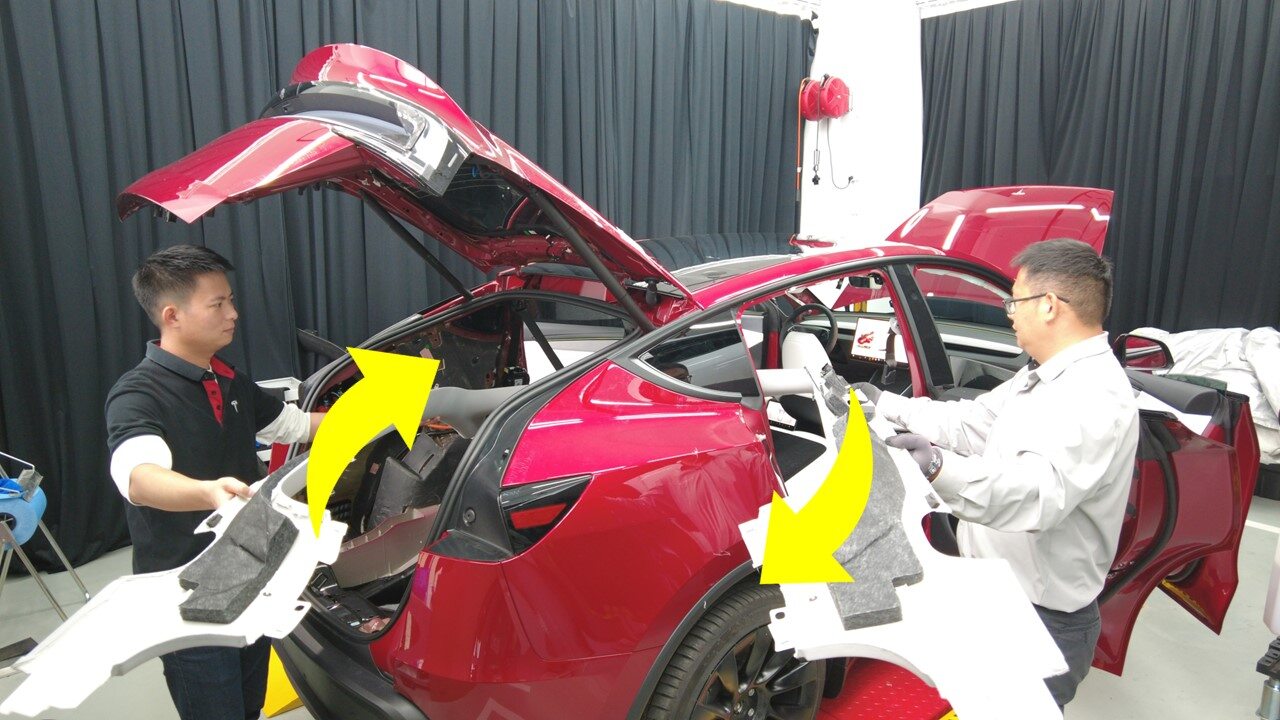

    先推动顶篷（顶篷上开孔朝向 C 柱），再转动着从车辆上拆下。

安装

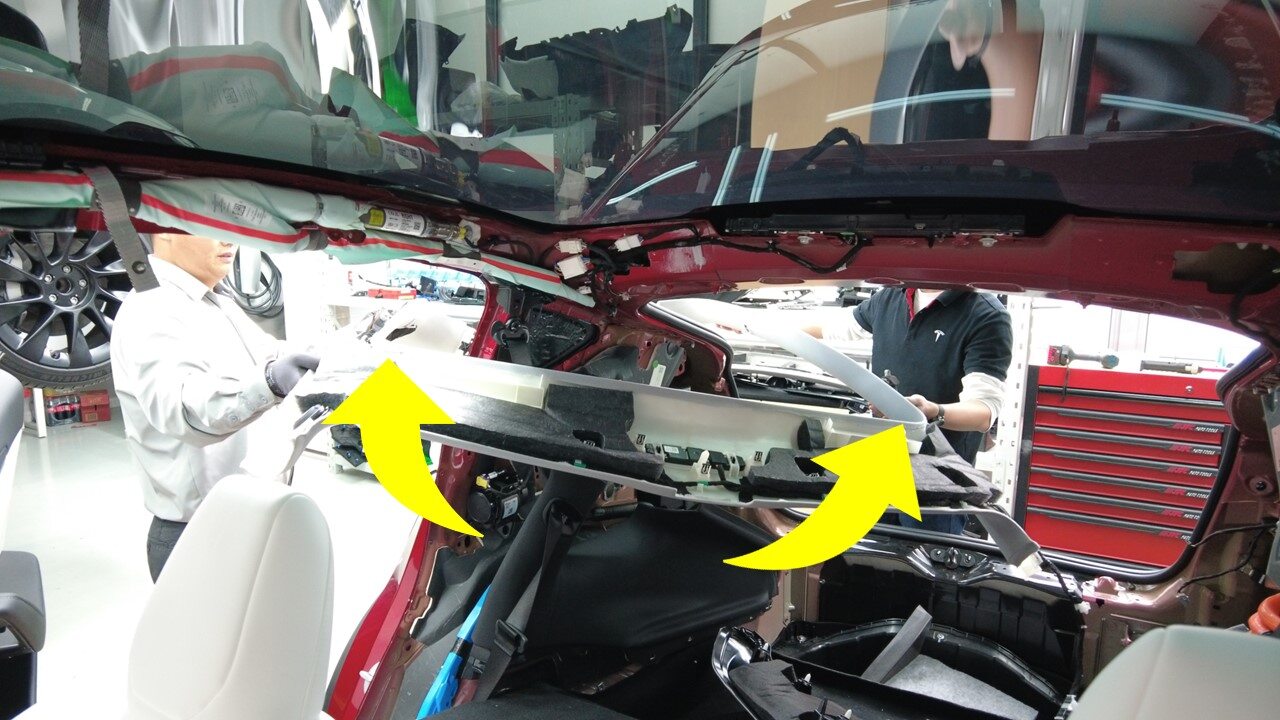

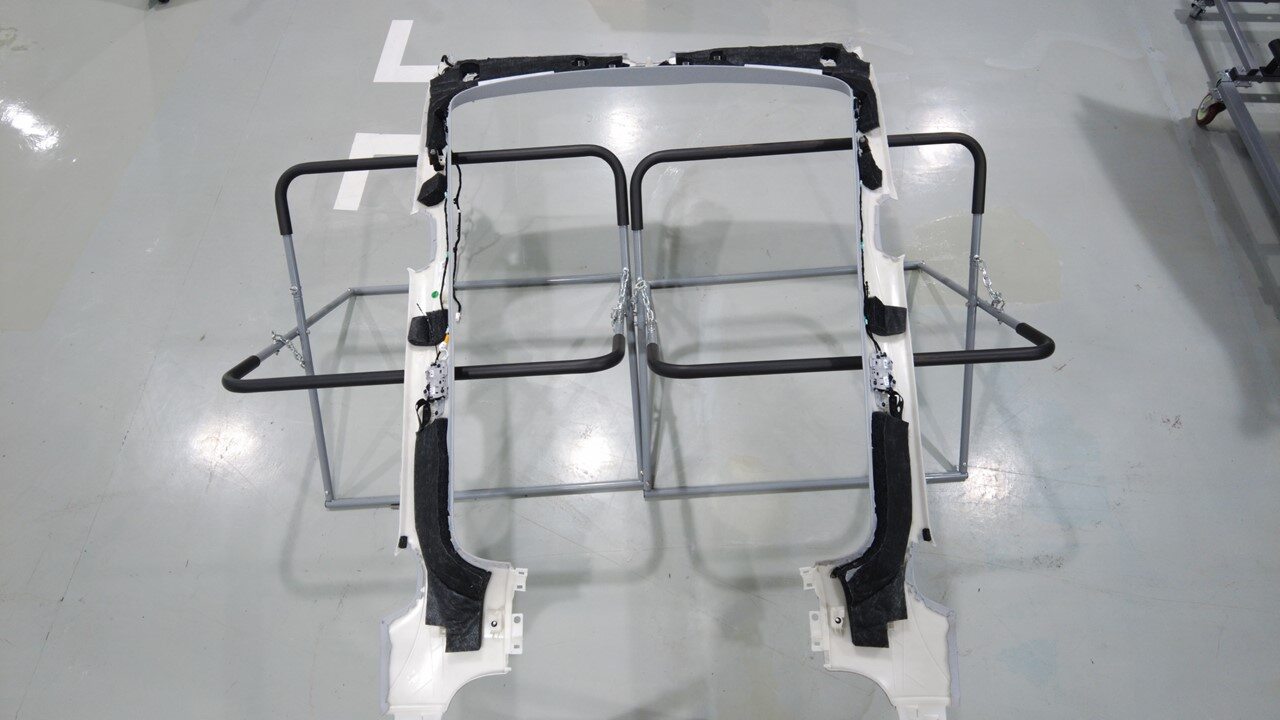

  1. 在协助下，将前部顶篷放置在车辆上，以备安装。
    注
    先推动顶篷（顶篷上开孔朝向 C 柱），然后转动着安装到车辆上。

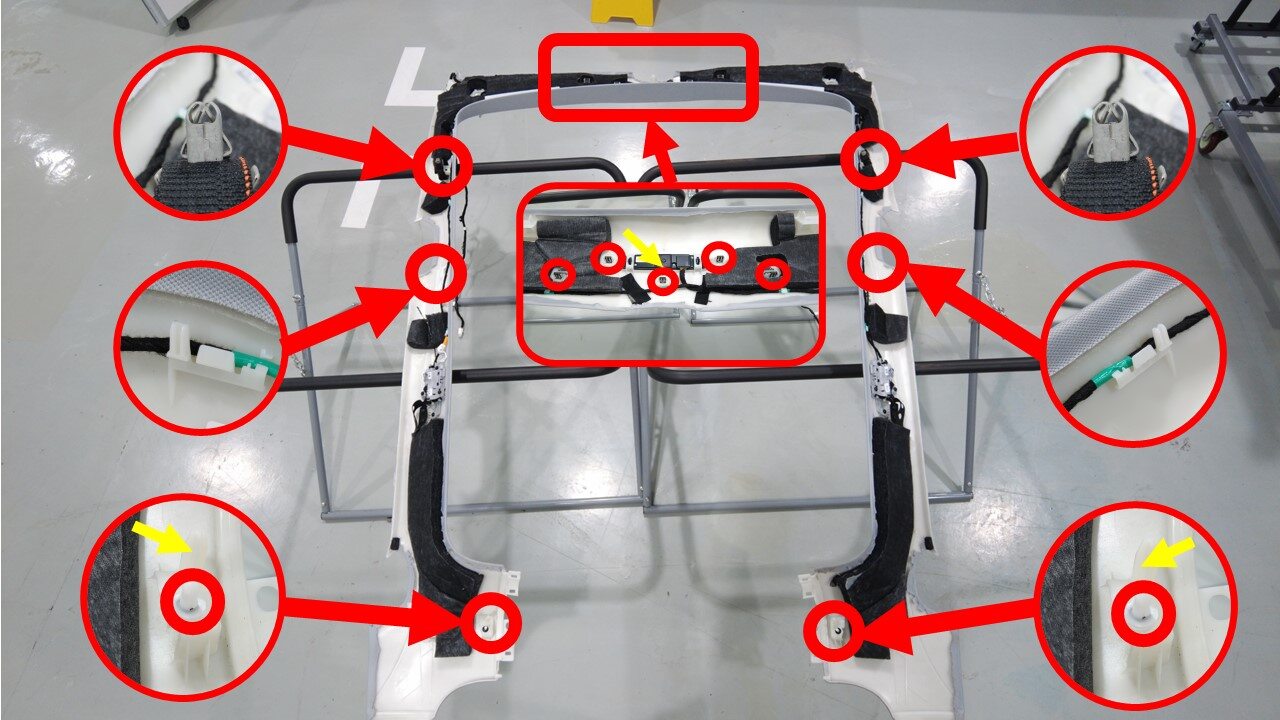

  2. 将前部顶篷上的定位销（3 个）与车身上的凹槽对齐，然后紧固将前部顶篷固定到车身的卡子（7 个）、强力定位夹（2 个）和锁片（2 个）。
  3. 安装将前部顶篷左右侧固定到车身系带的螺钉（2 个）。
    2 Nm (1.5 lbs-ft)
    提示
    推荐使用以下工具
    • Torx T30 socket
    图 1. 左侧如图所示，右侧类似

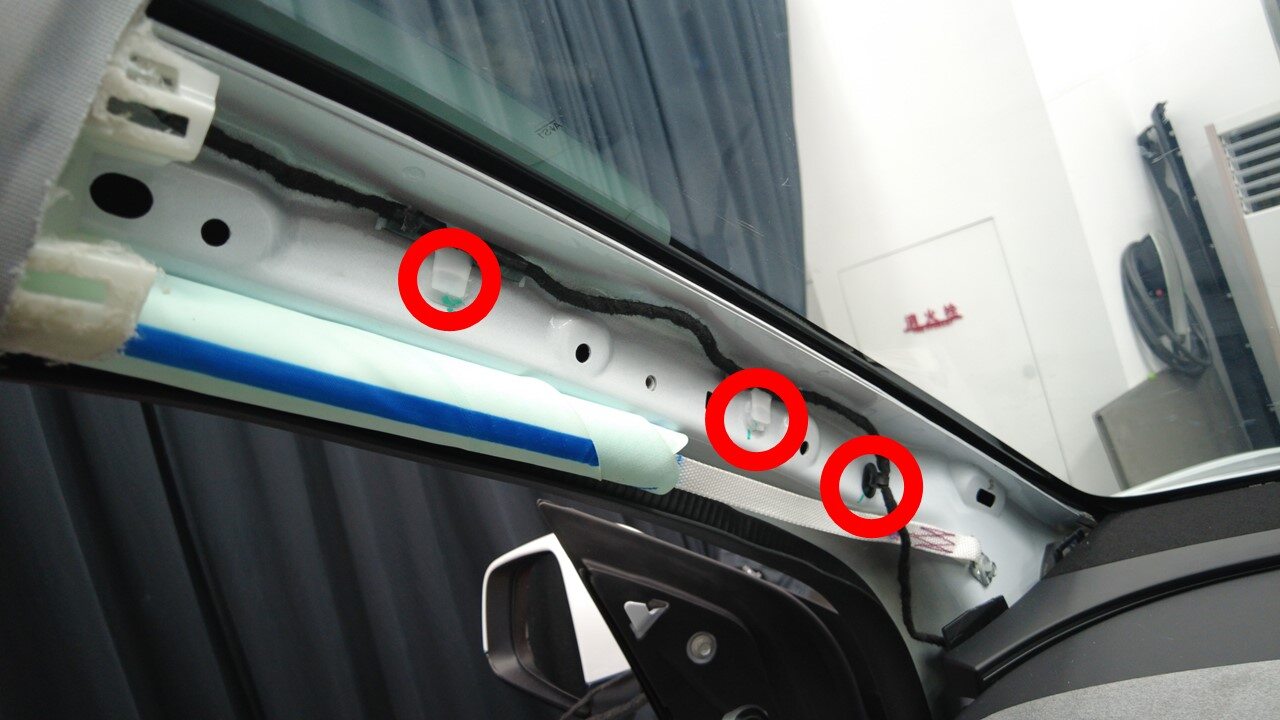

  4. 连接电气连接器，然后紧固顶篷线束夹（7 个），从而将顶篷线束安装到左侧 A 柱区域。
  5. 将两个前排座椅向前倾斜，以便安装顶篷。
  6. 安装左侧衣帽钩螺钉。
    2.5 Nm (1.8 lbs-ft)
    提示
    推荐使用以下工具
    • Torx T25 bit
  7. 合上左侧衣帽钩螺钉罩。
  8. 合上左侧衣帽钩。
  9. 对右侧重复第6步至第8步。
  10. 安装后顶篷面板。请参阅 顶篷 - 后 ((拆卸和更换))。
  11. 安装 C 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - C 柱 - 左侧 ((拆卸和更换))。
  12. 安装左右后备箱储物袋支架。请参阅 后备箱侧面 Rucket 模块支架 - 左侧 ((拆卸和更换))。
  13. 安装后备箱门槛板饰板。请参阅 门槛饰板 - 后备箱 ((拆卸和更换))。
  14. 安装前备箱负重底板。请参阅 承重底板 - 前 - 后备箱 ((拆卸和更换))。
  15. 连接低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  16. 安装左右 B 柱上饰板。请参阅 饰板 - 上 - B 柱 - 左侧 ((拆卸和更换))。
  17. 安装左右 C 柱下饰板。请参阅 饰板 - 下 - C 柱 - 左侧（5座） ((拆卸和更换))。
  18. 安装左右 A 柱下饰板。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  19. 安装左右遮阳板。请参阅 遮阳板 - 左侧 ((拆卸和更换))。
  20. 安装 A 柱左侧和右侧上部饰板。请参阅 饰板 - 上 - A 柱 - 左侧 ((拆卸和更换))。
