线束 - 车身 - 左侧（Model Y L） ((拆卸和更换))

校正代码 17102501102 FRT 2.88 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格: 线束 - 车身 - 左侧（Model Y L） ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolt that attaches the front main harness ground to the LH A-pillar
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
 重复使用
Bolt that attaches the LH body harness ground strap to the LH rear sill area
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒扳手
 重复使用
Bolt that attaches the LH body harness ground strap to the LH trunk area
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

拆卸

  1. 打开所有车门，降下所有车窗。
  2. 打开前备箱盖
  3. 打开掀背尾门。
  4. 启用电子驻车制动 (EPB) 维护模式。
    1. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
    2. 解锁车辆网关。请参阅 网关（解锁）。
    3. 踩下制动踏板，同时点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉列表中的Both，再选择Action Selection下拉列表中的Start。点击Run，然后等待例行程序完成。
    注
    如需要，还可以在EPB Selection字段中选择Left/Right。

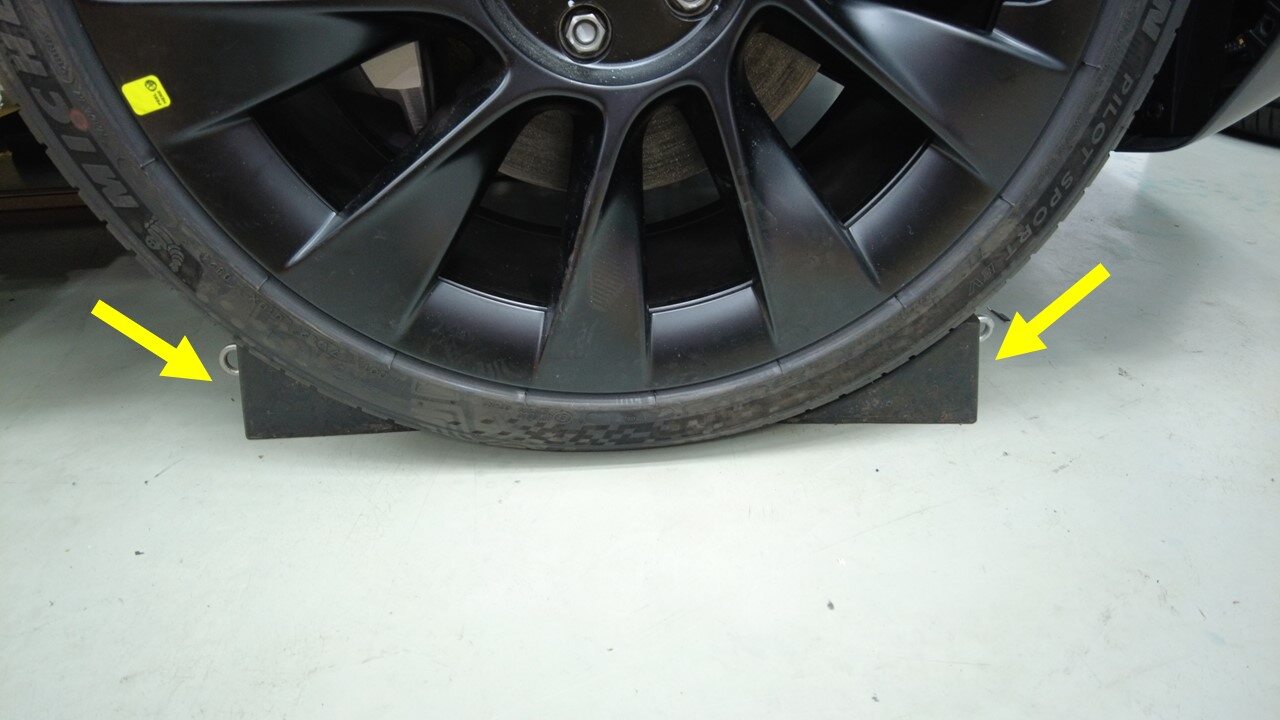

  5. 放置轮挡。
  6. 拆下第二排左侧座椅。请参阅 座椅总成 - 第二排座椅 - 左侧（Model Y L） ((拆卸和安装))。

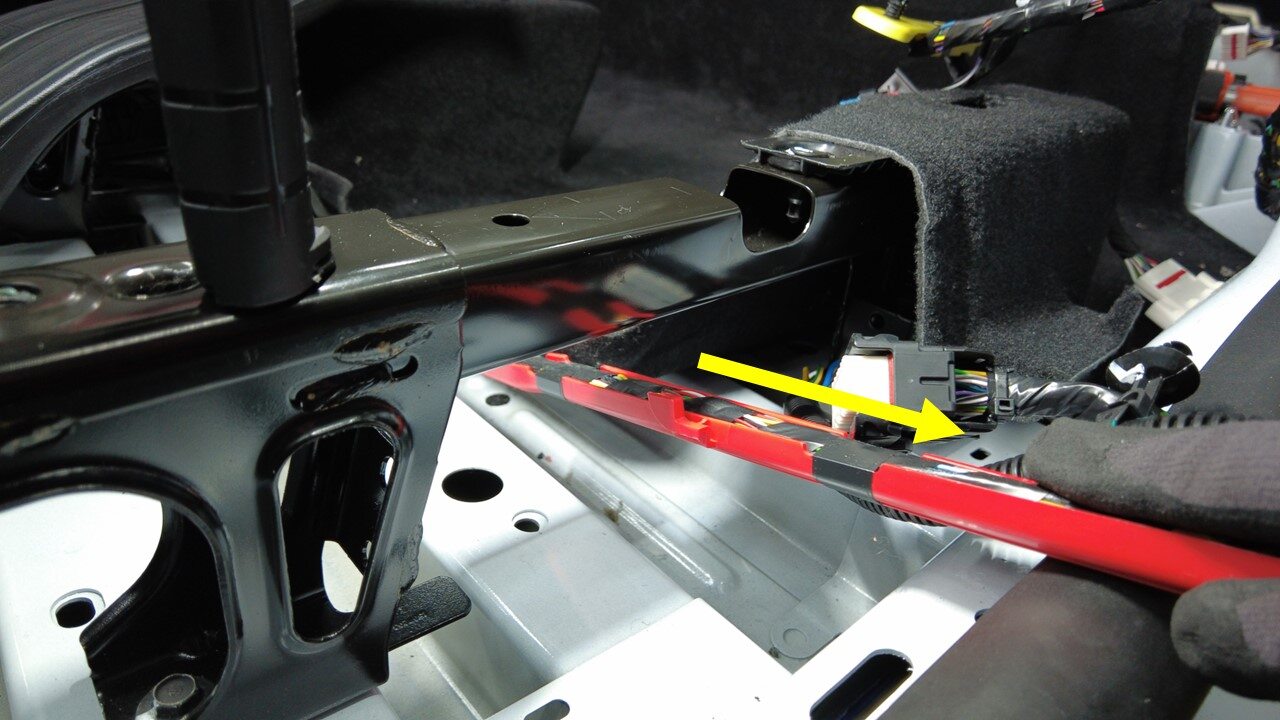

  7. 拆下左侧和右侧前座椅。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。
  8. 拆下后备箱左侧饰板总成。请参阅 后备箱侧饰板 - 左侧（Model Y L） ((拆卸和更换))。
  9. 拆下第三排左侧 B 段风管。请参阅 风管 - C 柱下部段 - 第三排送风 - 左侧（Model Y L） ((拆卸和更换))。
  10. 拆卸中控台总成。请参阅 中控台（Model Y L） ((拆卸和安装))。
    注
    拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。
  11. 拆下驾驶室左前和右前地毯。请参阅 驾驶室地毯 - 前 - 左侧 ((拆卸和更换)) 和 驾驶室地毯 - 前 - 右侧 ((拆卸和更换))。
  12. 拆下左侧 B 柱 B 段风管。请参阅 风管 - B 柱下部段 - B 柱送风 - 左侧（Model Y L） ((拆卸和更换))。
  13. 拆下 B 柱左侧饰板。请参阅 外饰板 - B 柱 - 左侧 ((拆卸和安装))。
  14. 断开主前线束 X909 连接器。

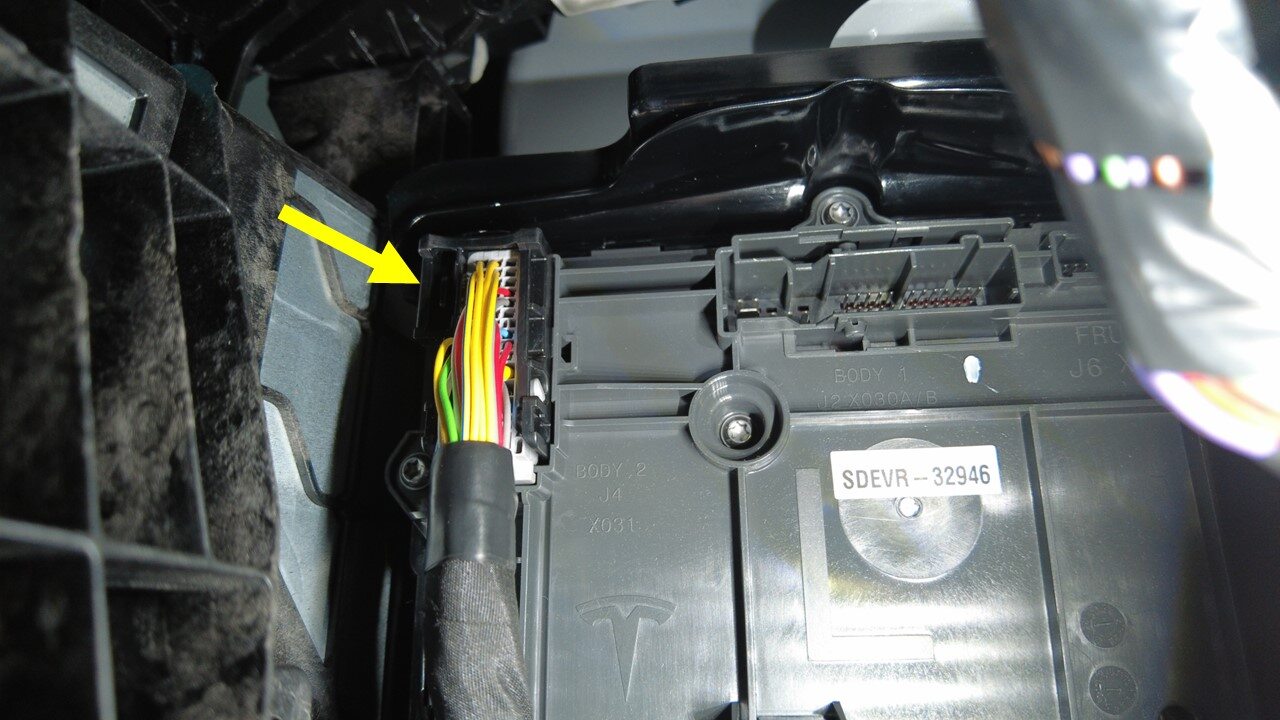

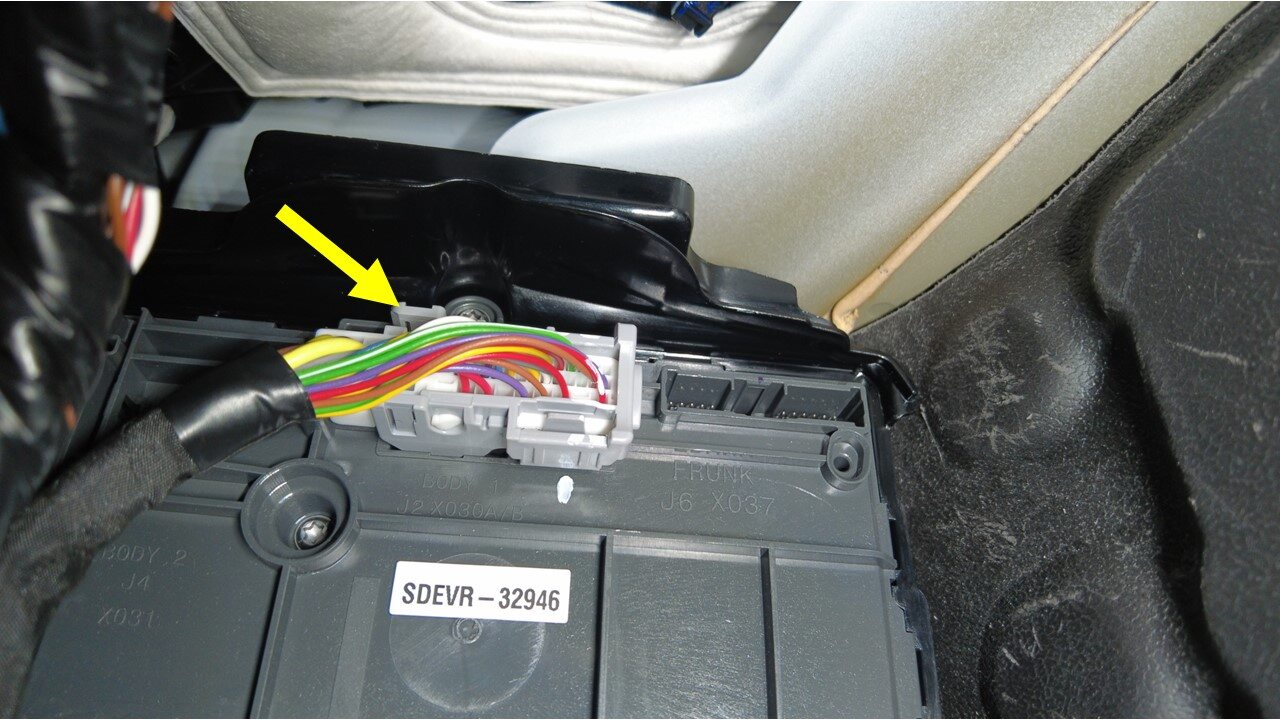

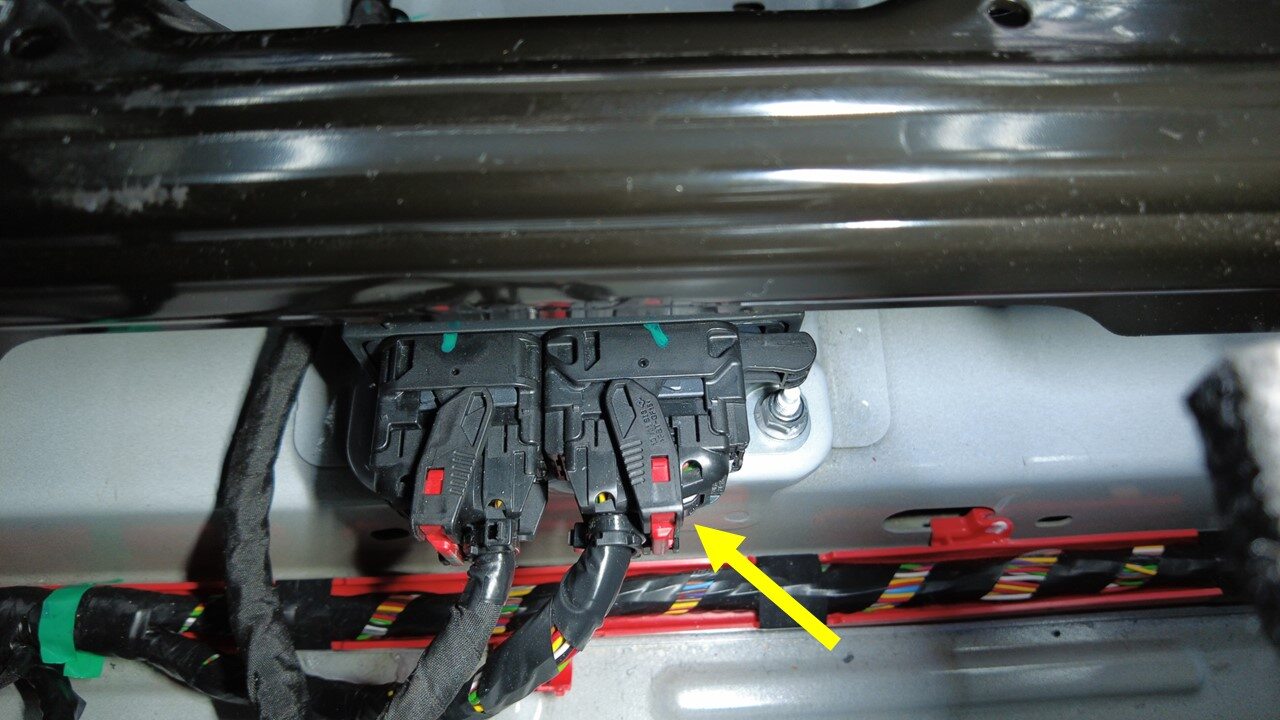

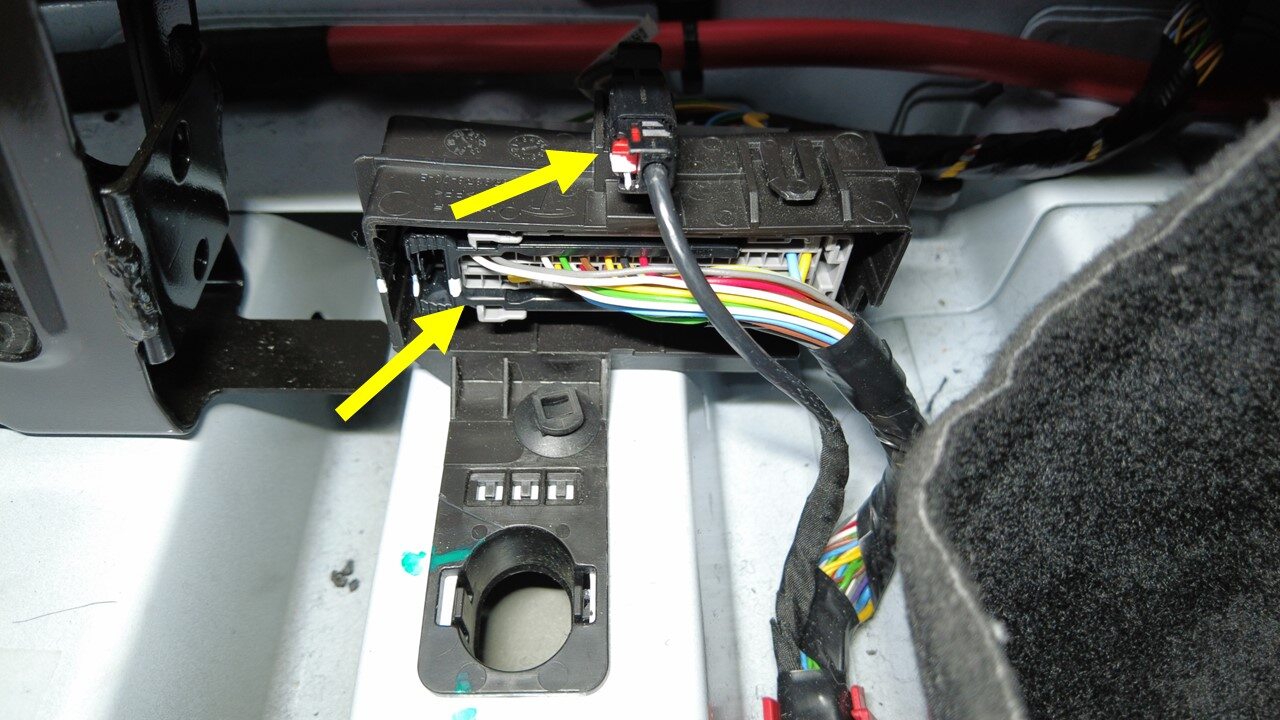

  15. 将 J2、J4 和 J5 车身连接器从左侧车辆控制器上断开。
  16. 拆下将主前线束接地固定到左侧 A 柱的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米深套筒
  17. 断开顶篷线束连接器。

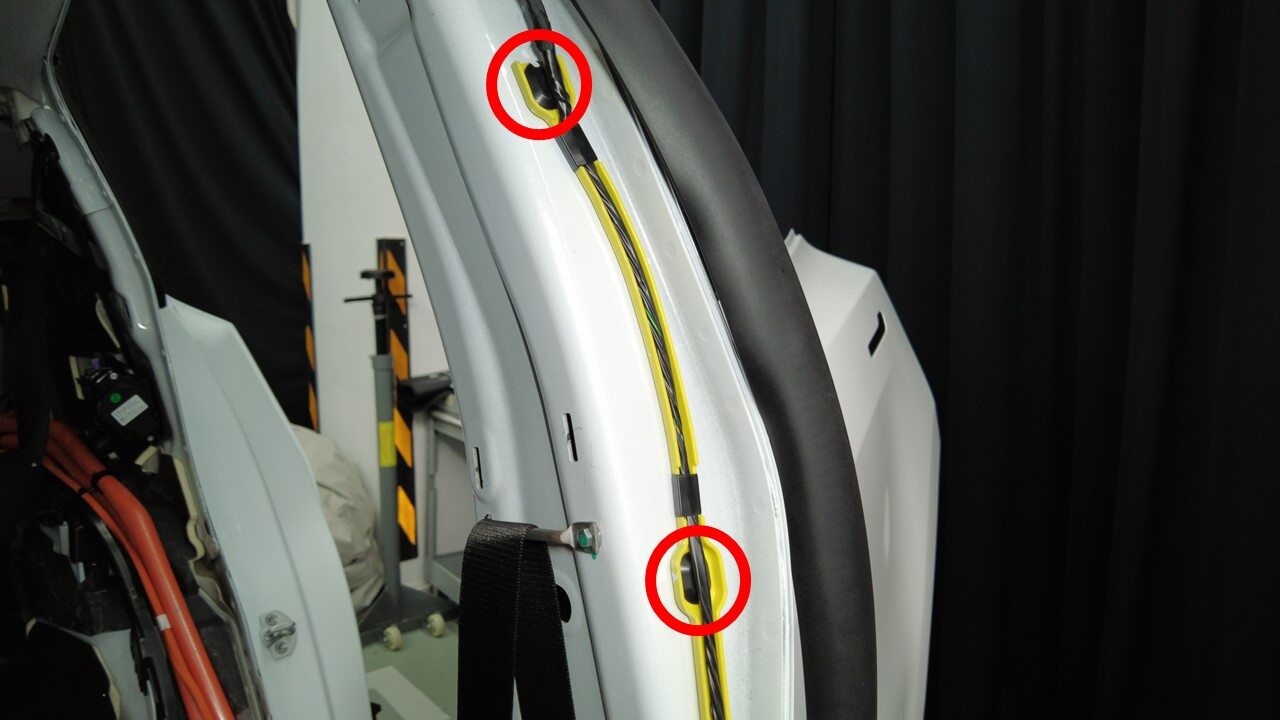

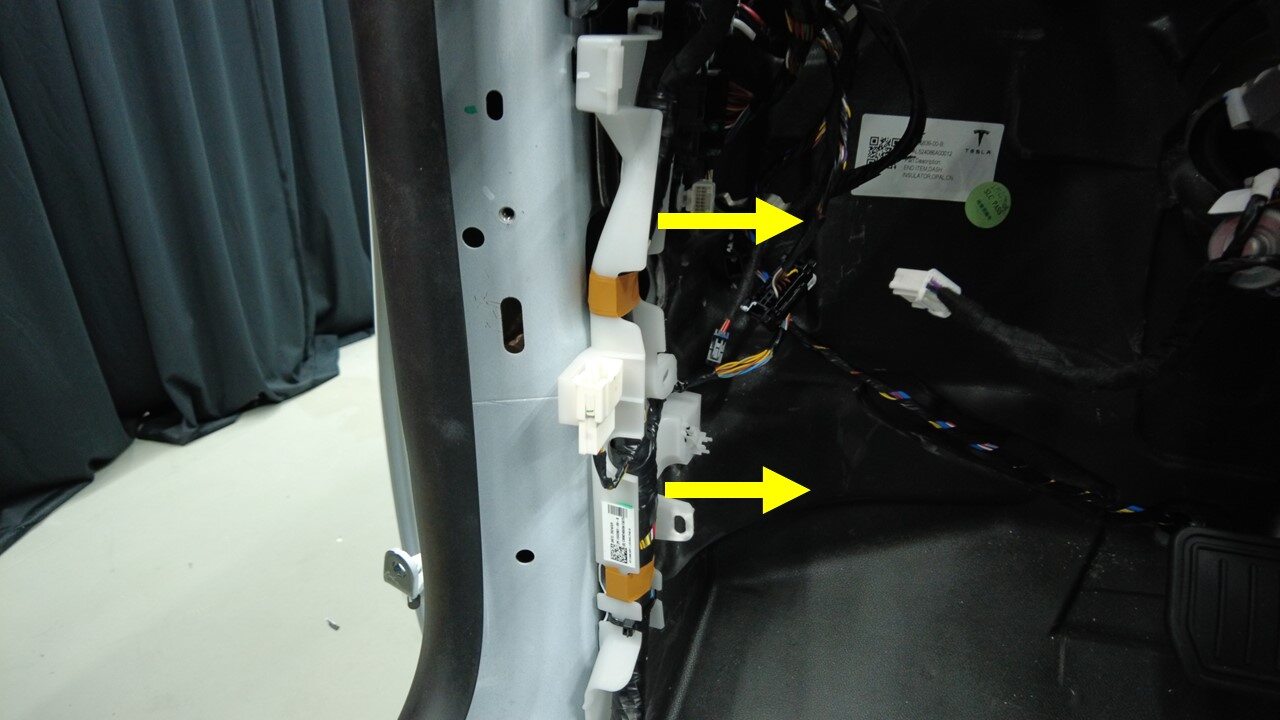

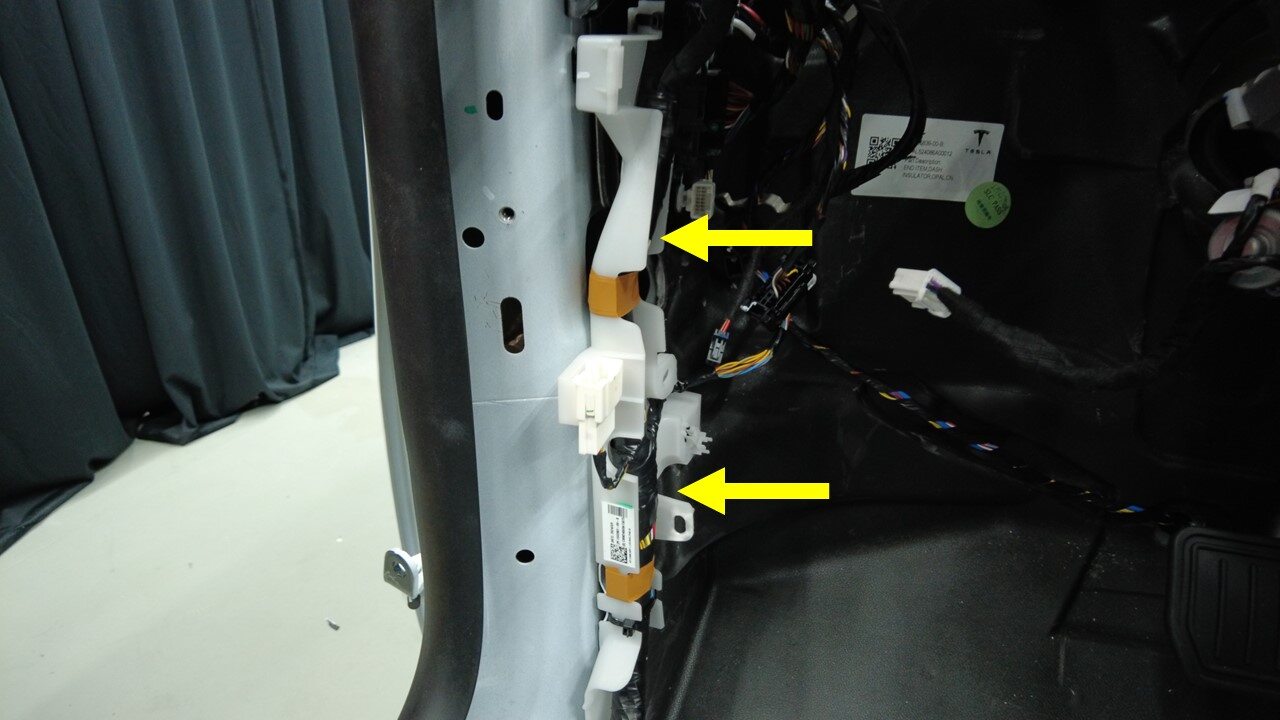

  18. 松开将左侧车身线束固定到左侧 A 柱的夹子（3 个）。

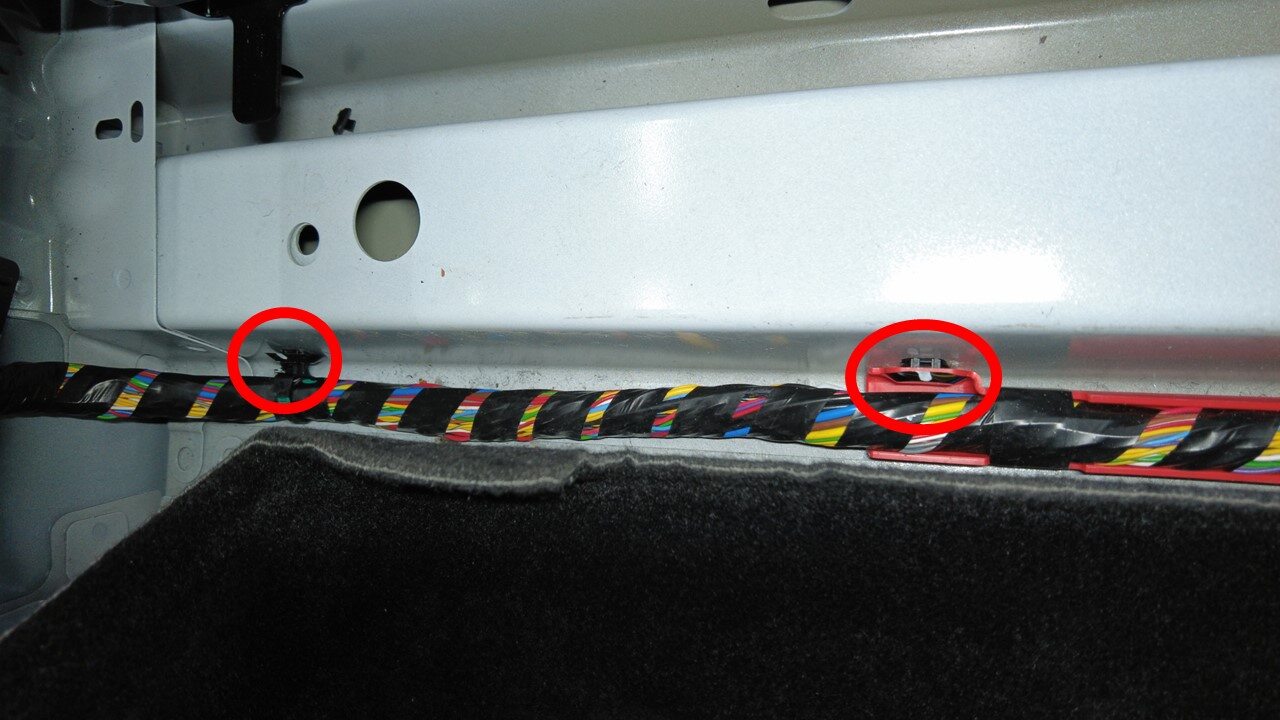

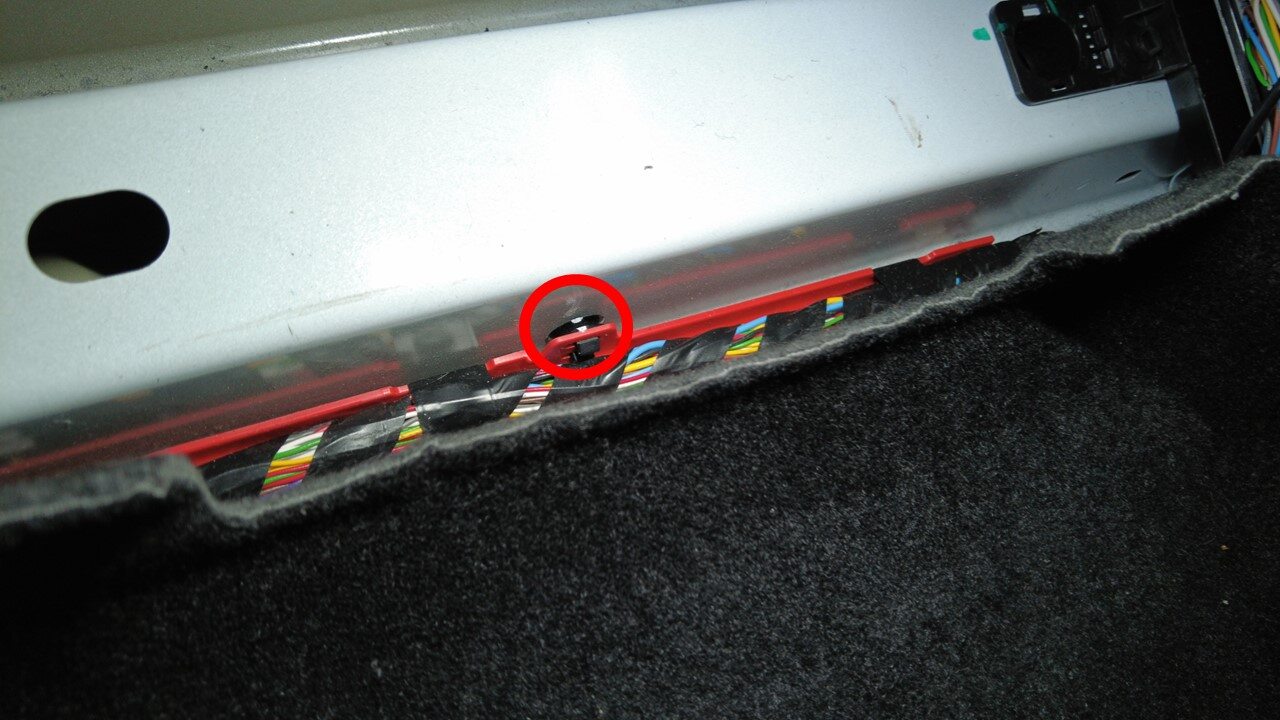

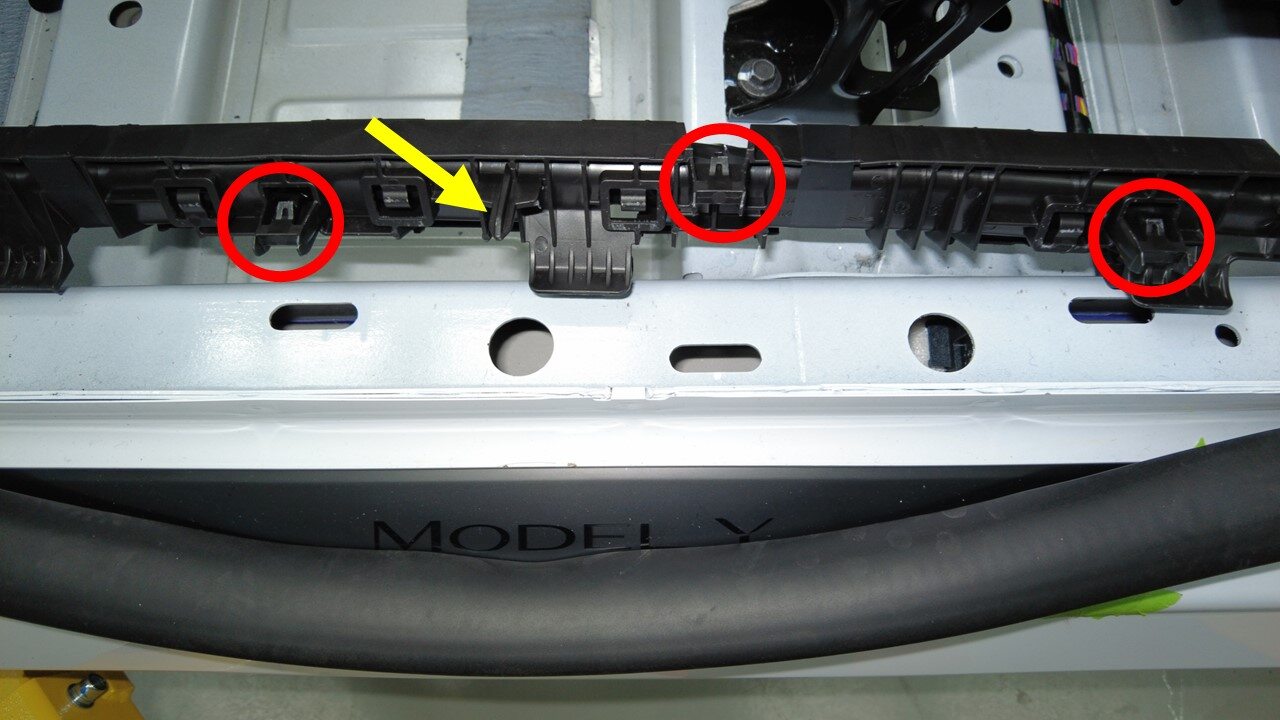

  19. 松开将左侧车身线束固定到左前门槛的夹子（3 个）和固定销。

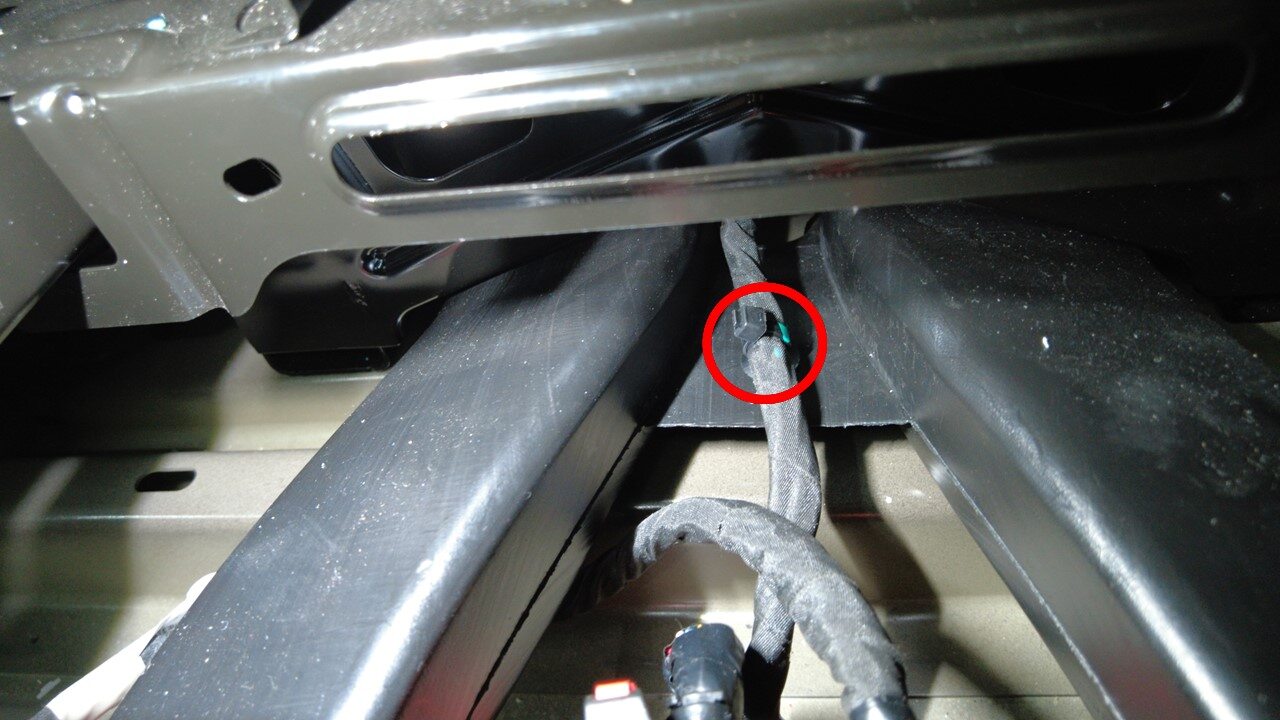

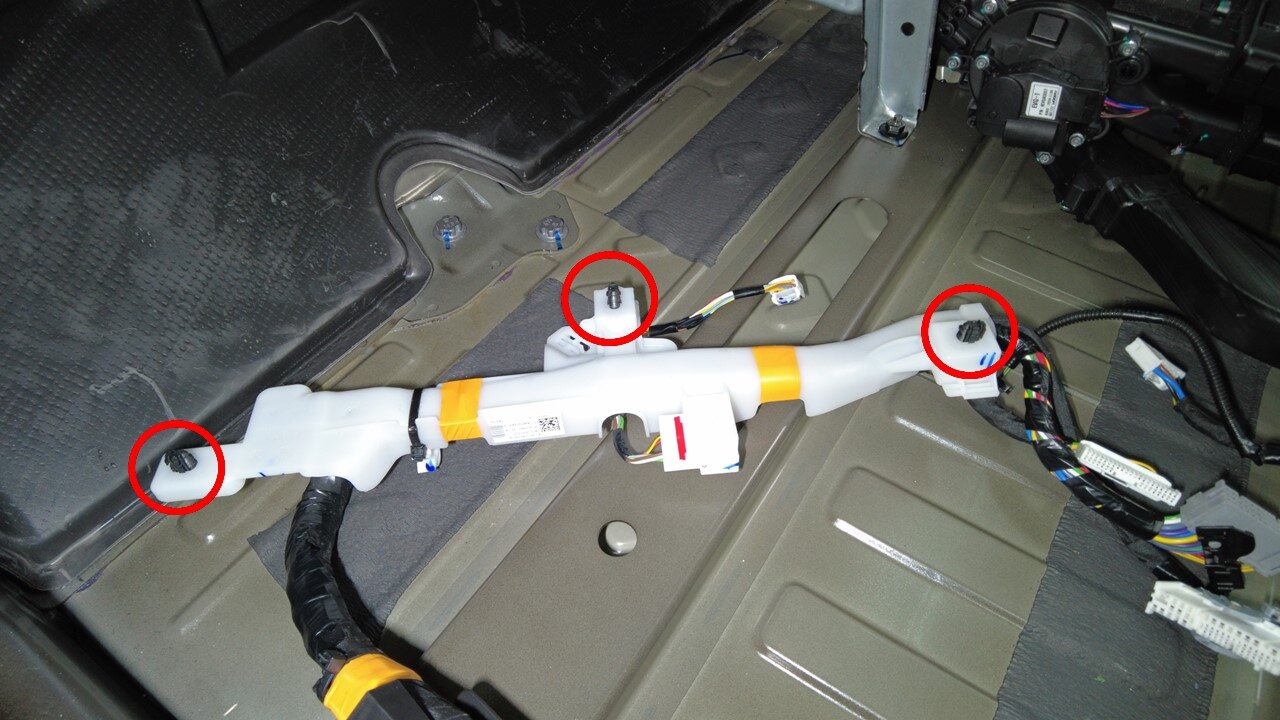

  20. 松开将左侧车身线束固定到前排座椅和中控台下方的夹子（3 个）和导销。
  21. 松开将左侧车身线束固定到第三排顶篷风管的夹子

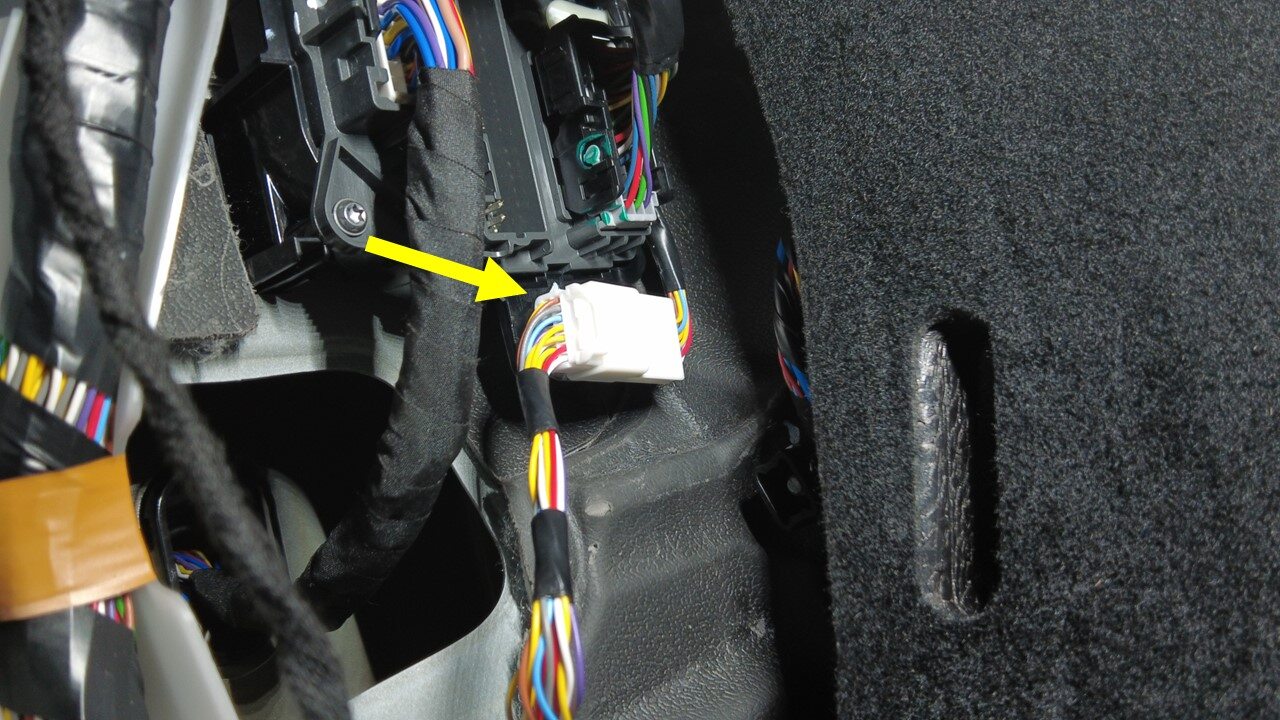

  22. 将左侧车身线束连接器从约束控制模块 (RCM) 上断开。
  23. 将左侧车身线束连接器（2 个）从右前座椅下方断开。
  24. 拆下左侧 B 柱 A 段风管。请参阅 风管 - HVAC 段 - B 柱送风 - 左侧（Model Y L） ((拆卸和更换))。

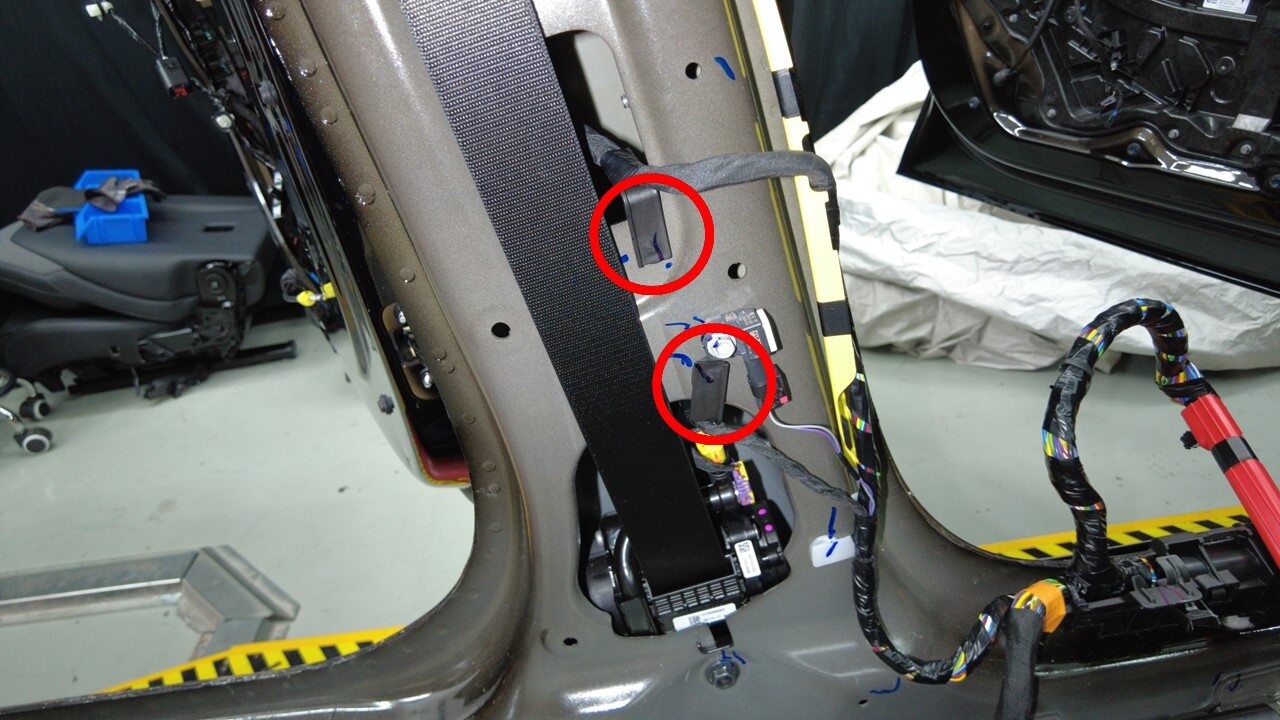

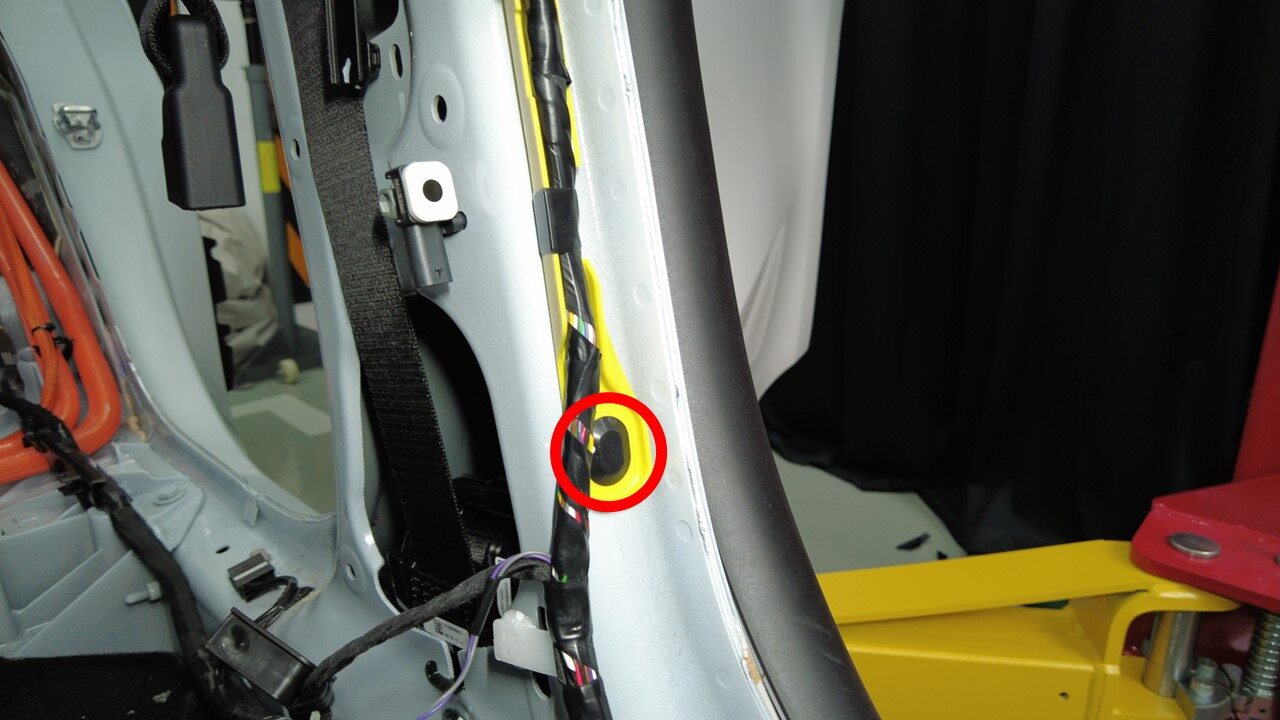

  25. 松开将左侧车身线束固定到 B 柱下部的夹子（6 个）。
  26. 松开将左侧车身线束固定到 B 柱上部的夹子（3 个），然后将线束从饰板区域拉动到驾驶室。

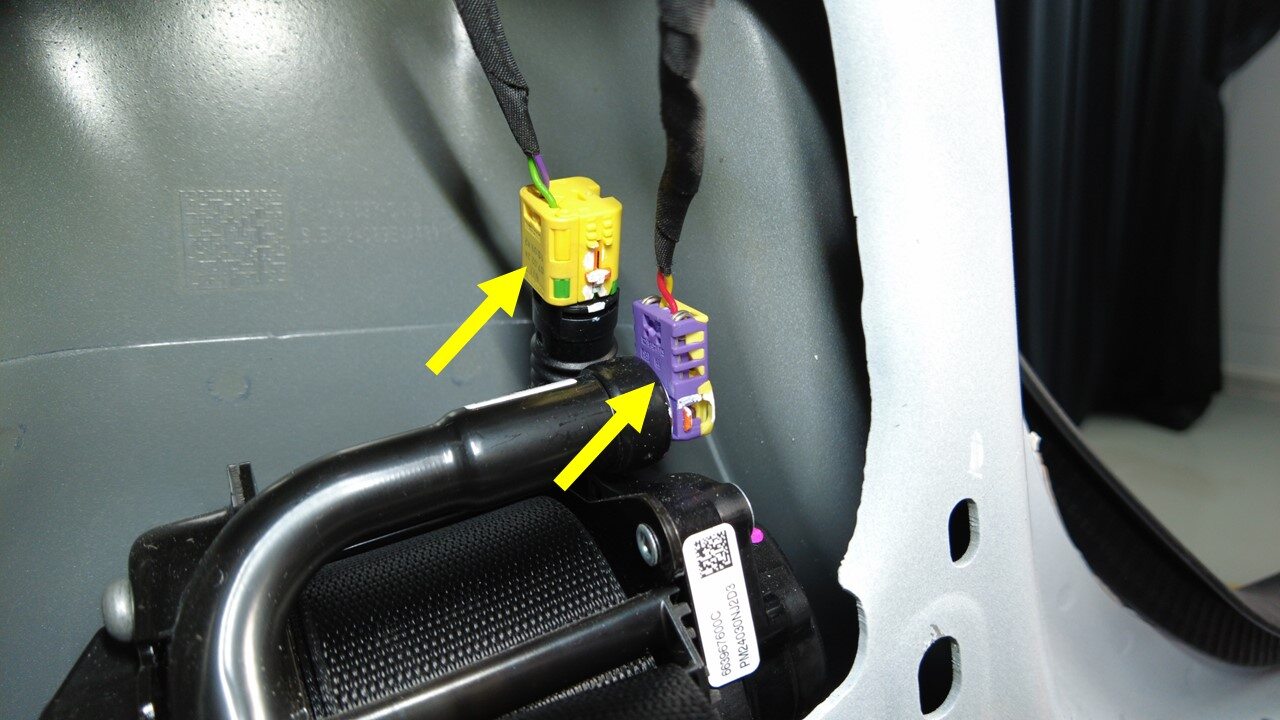

  27. 抬起橙色锁片以松开左前卷收器连接器（2 个）。

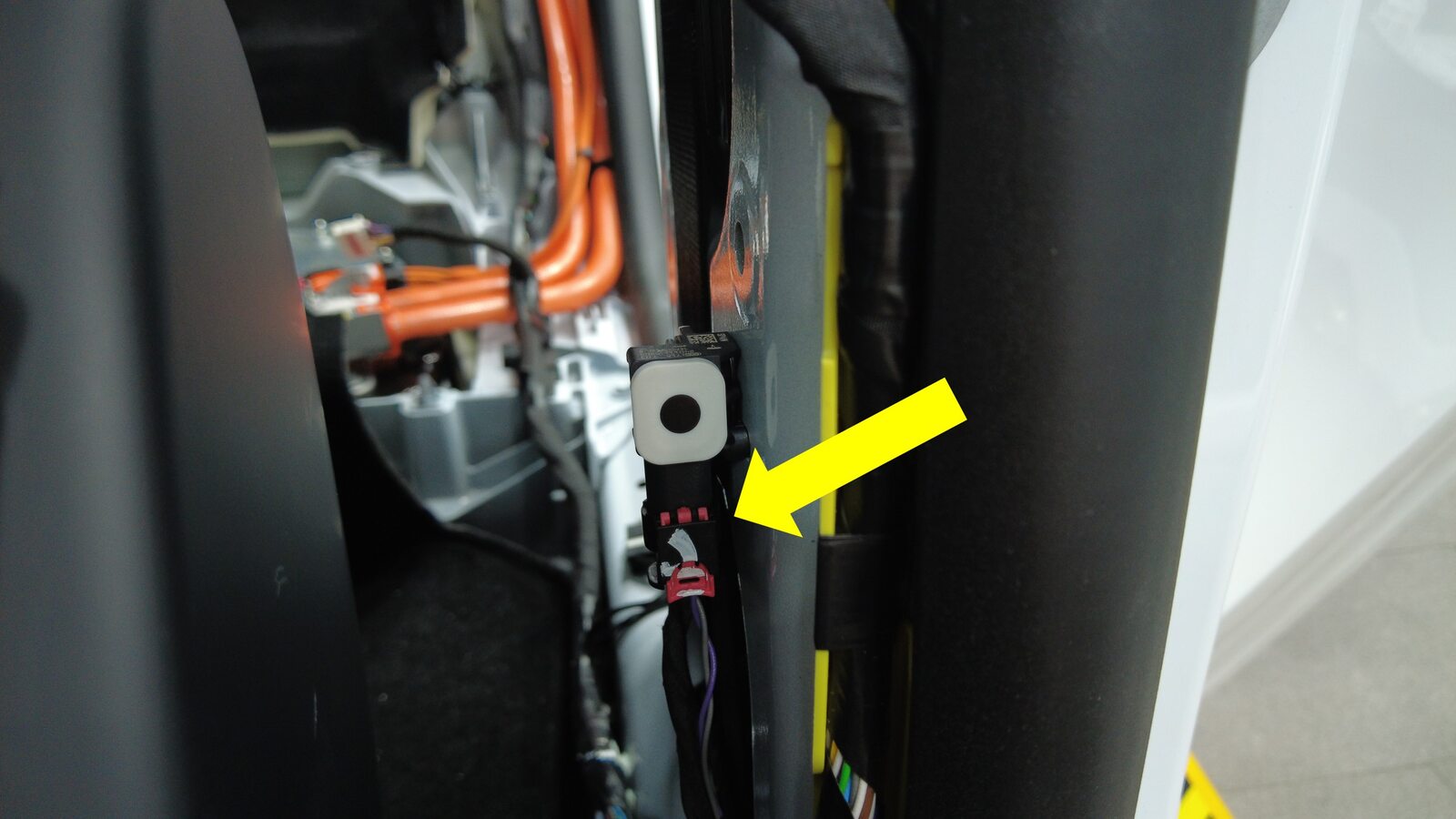

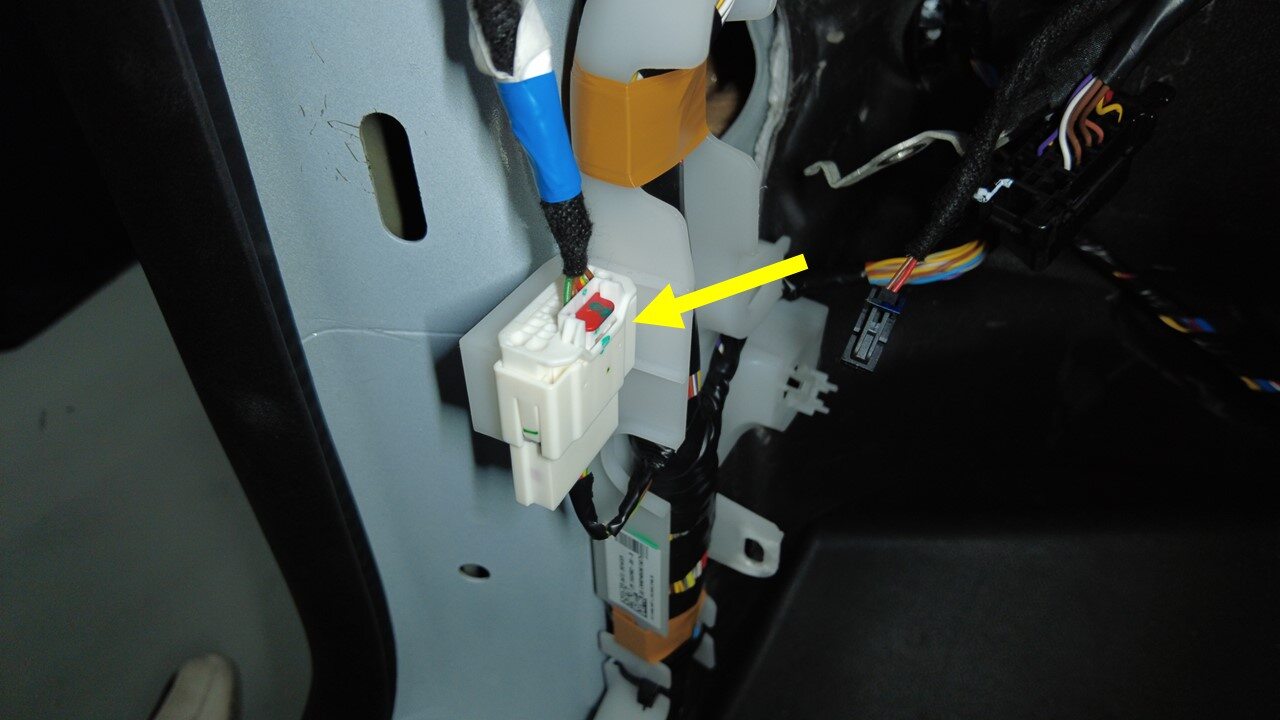

  28. 拉动红色锁片以解锁左侧 B 柱加速度计传感器连接器锁，然后再次拉动以松开连接器。
    注
    请勿向下按压红色锁片。

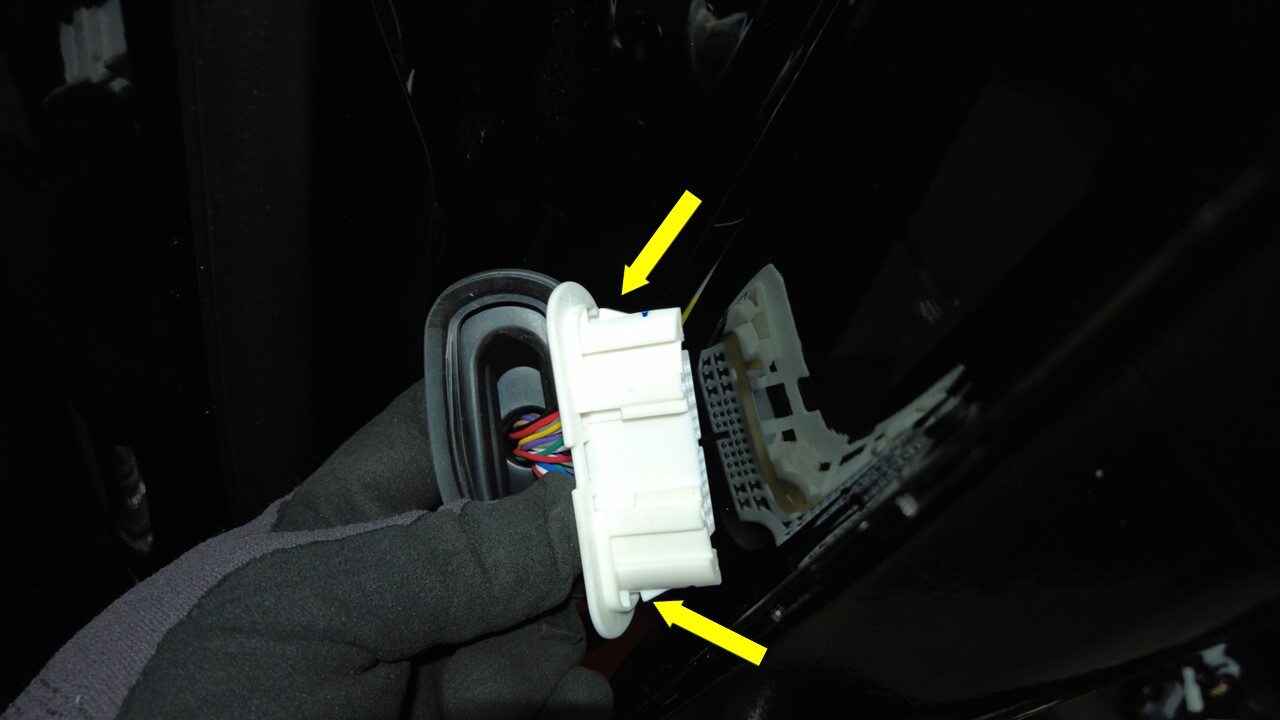

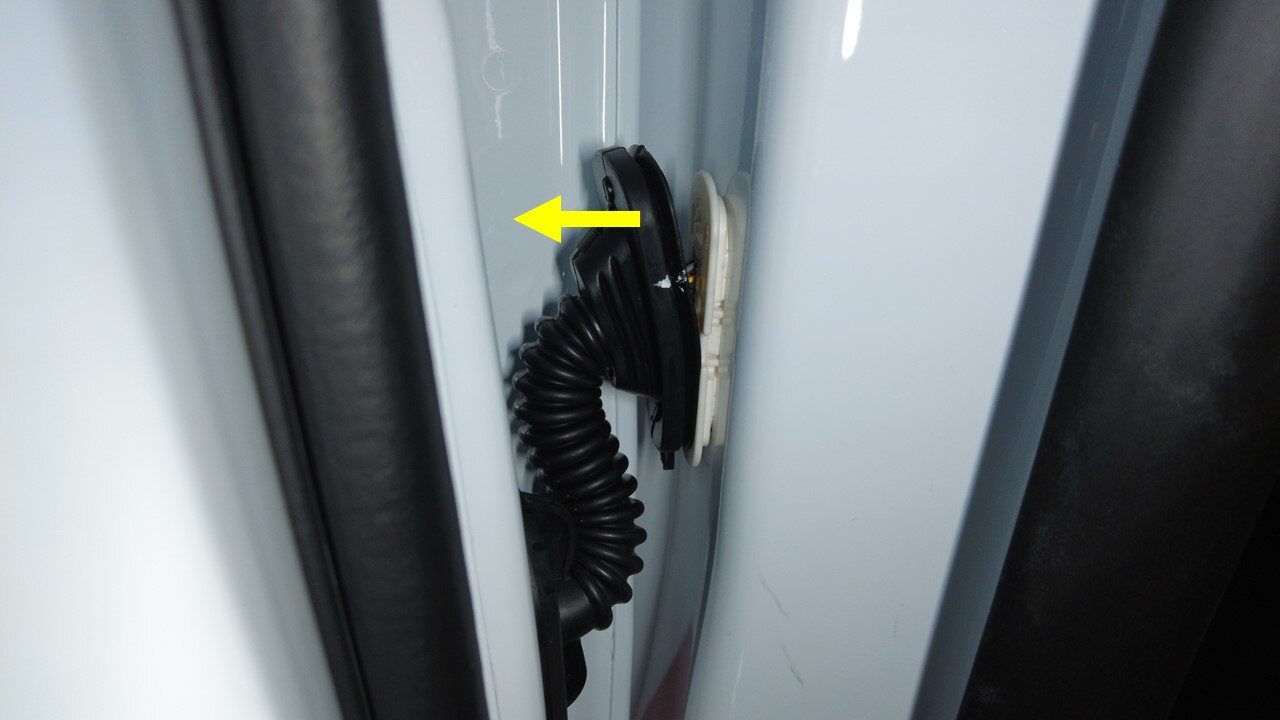

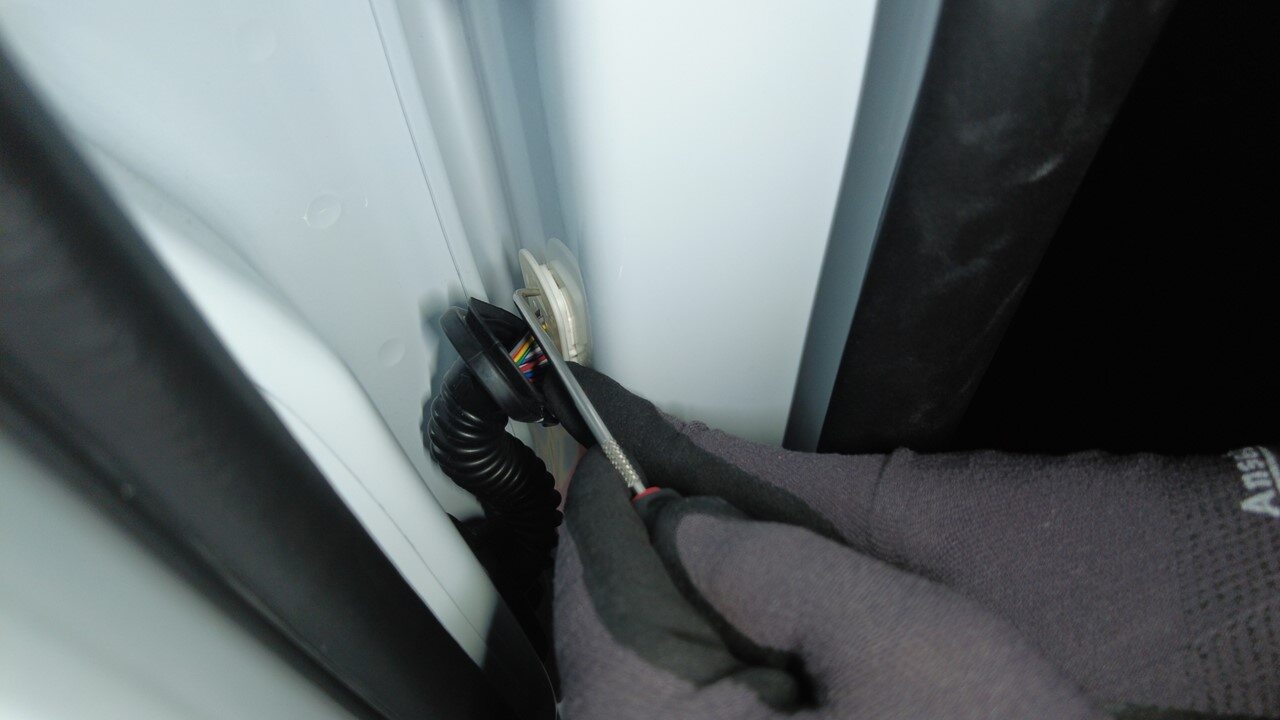

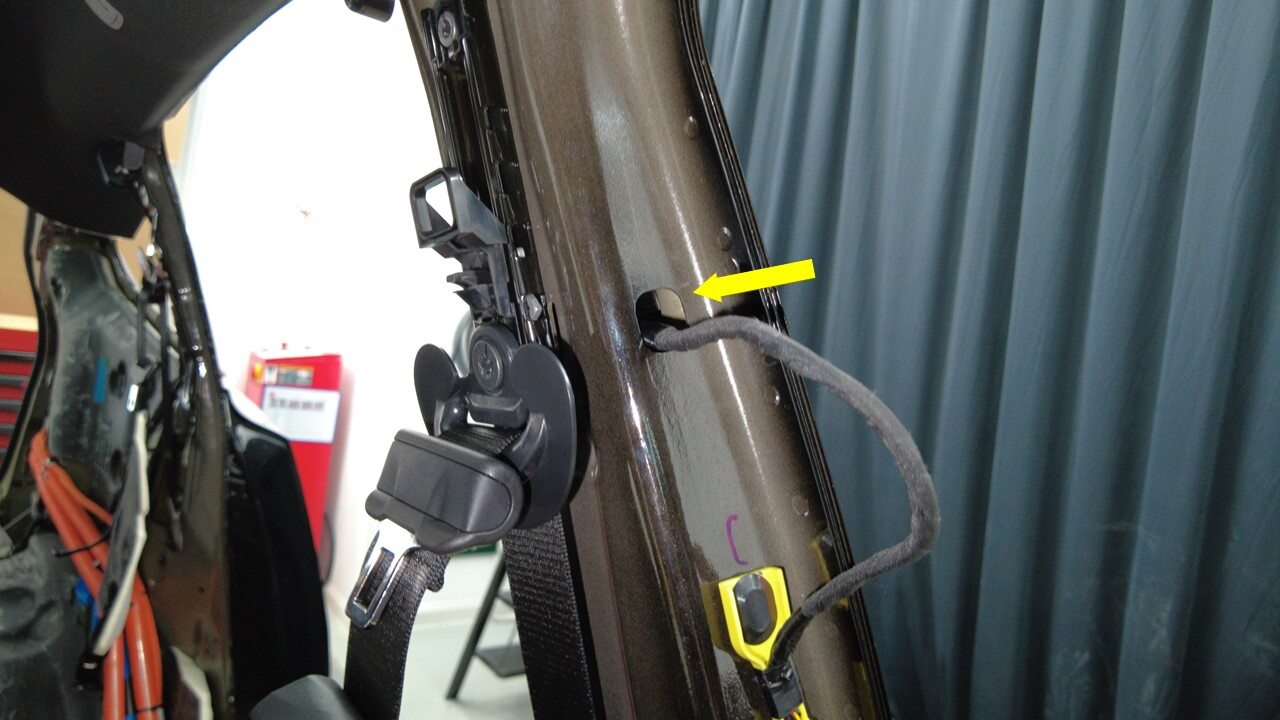

  29. 撬动索环顶部和底部以松开索环连接器，同时将连接器拉离 B 柱，以拆下左后车门线束。
  30. 松开 B 柱外侧的夹子（3 个），然后将左后车门线束连接器从 B 柱区域拆下。

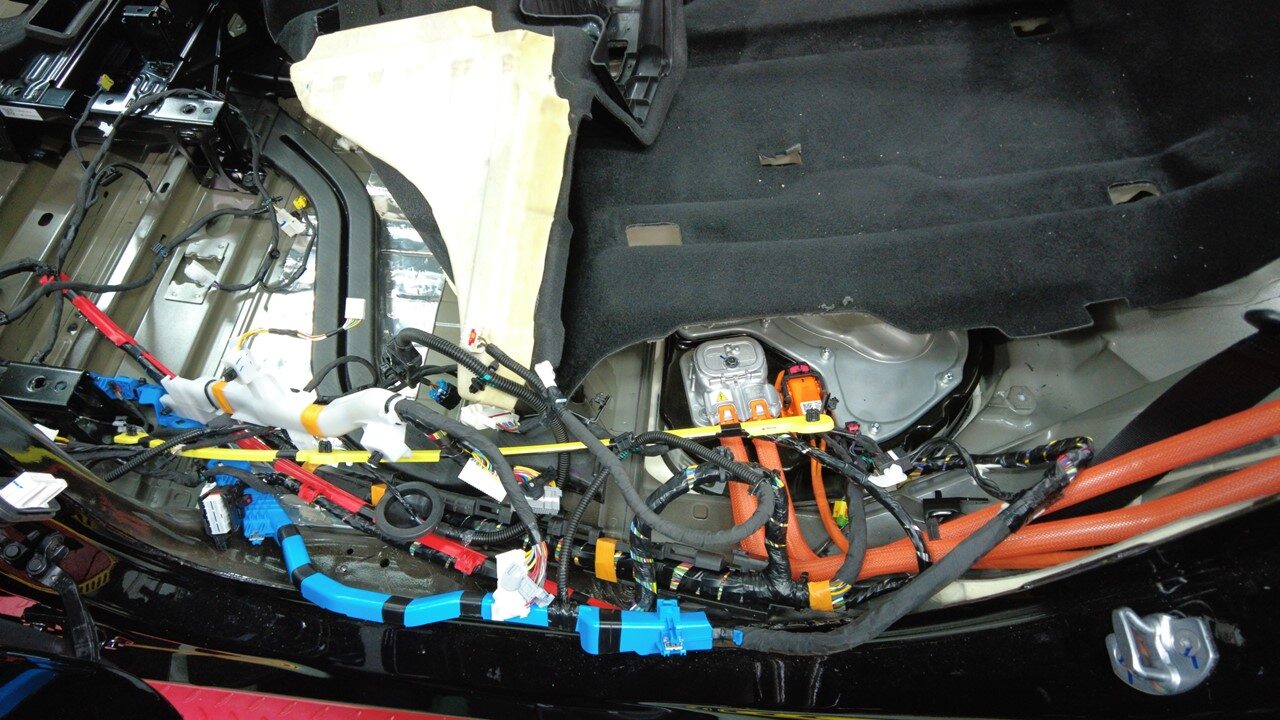

  31. 将左侧车身线束从前排座椅和中控台下方拆下。
    注
    确保拉动左侧车身线束时没有阻力。

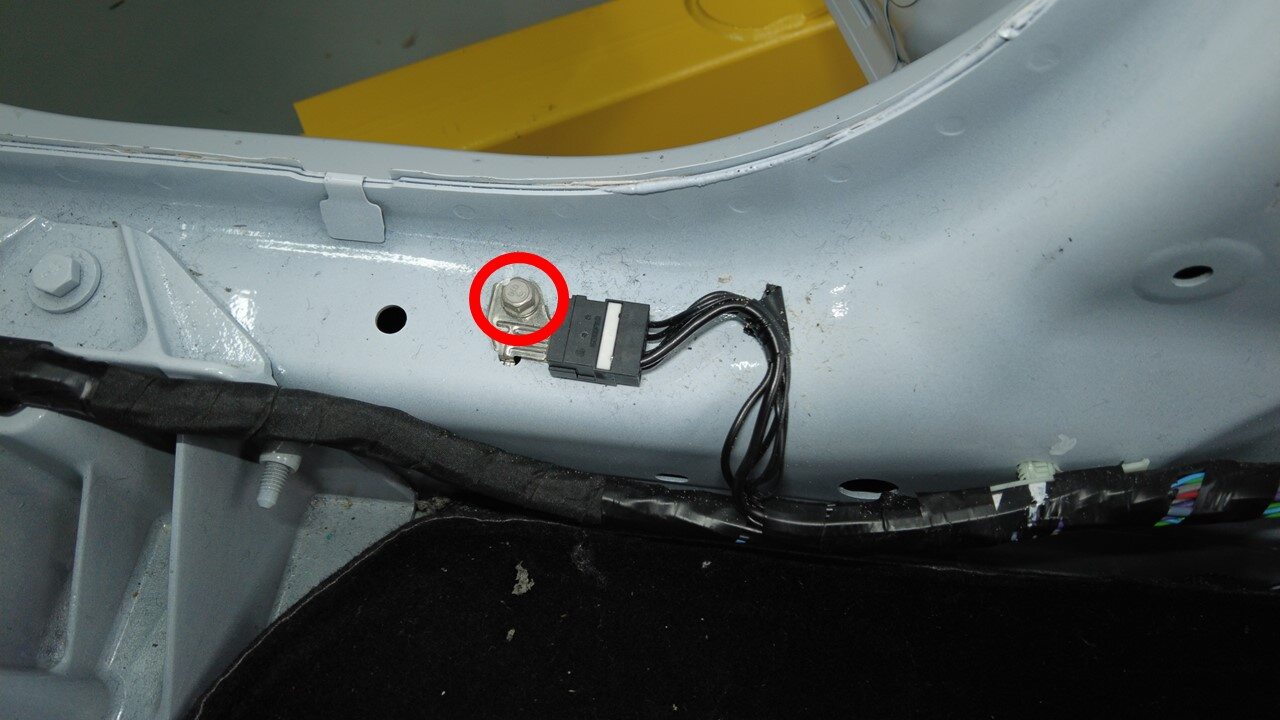

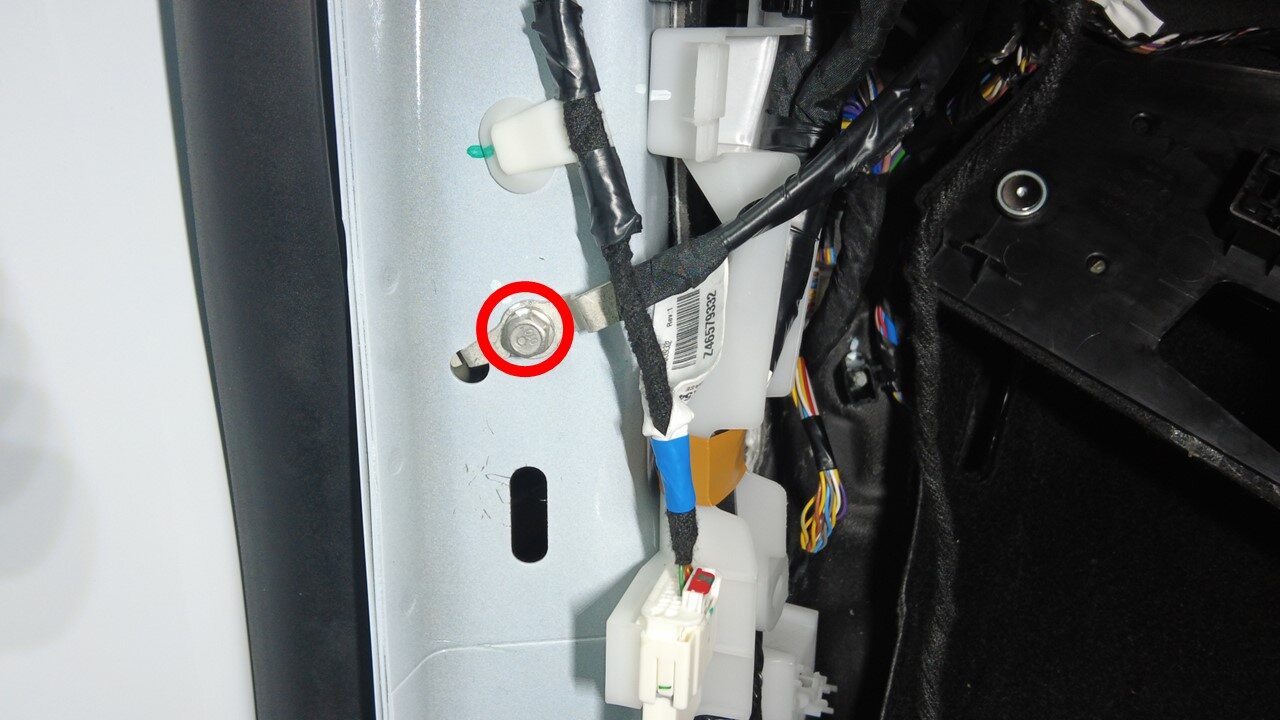

  32. 拆下将左侧车身线束接地带固定到左后门槛区域的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

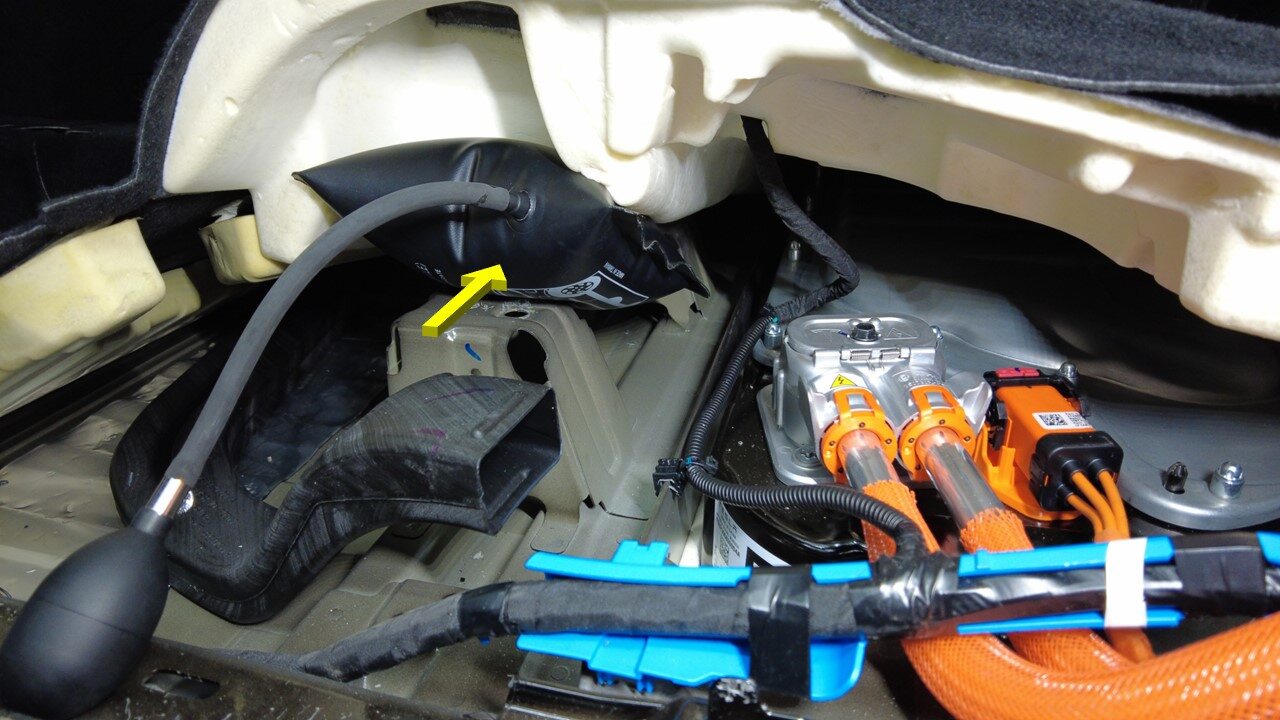

  33. 使用可充气袋撑起驾驶室左后地毯。

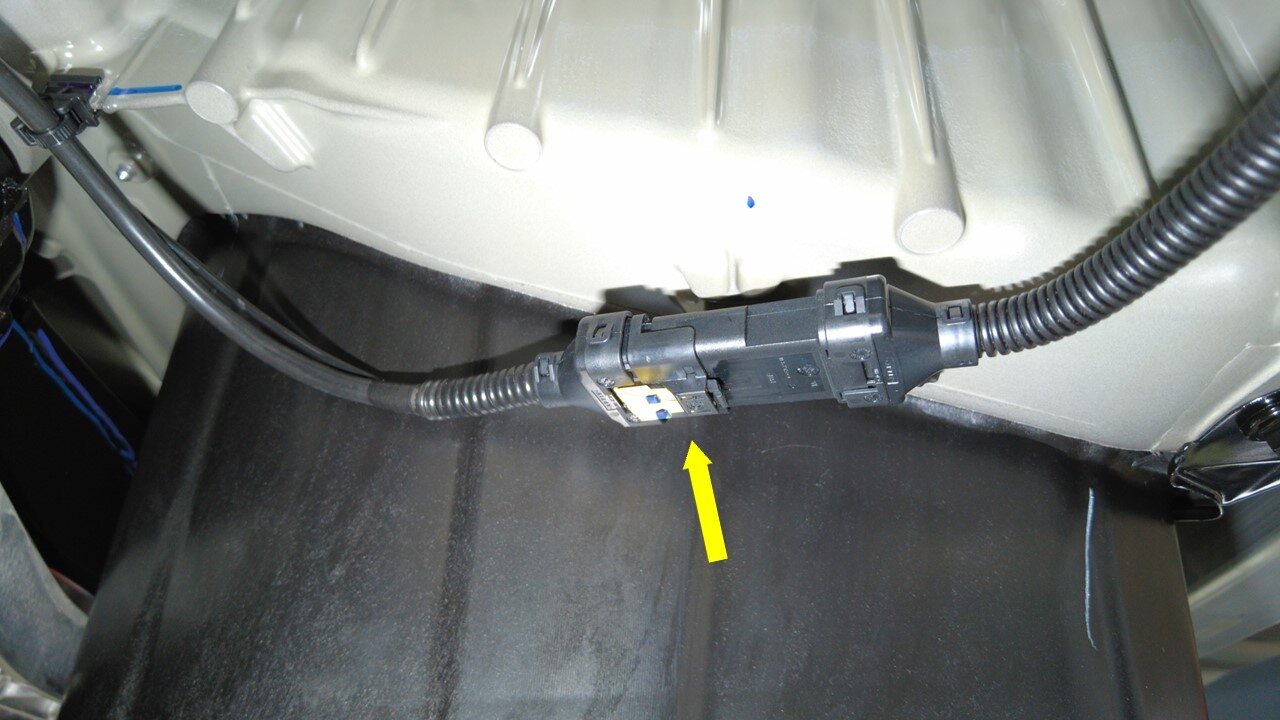

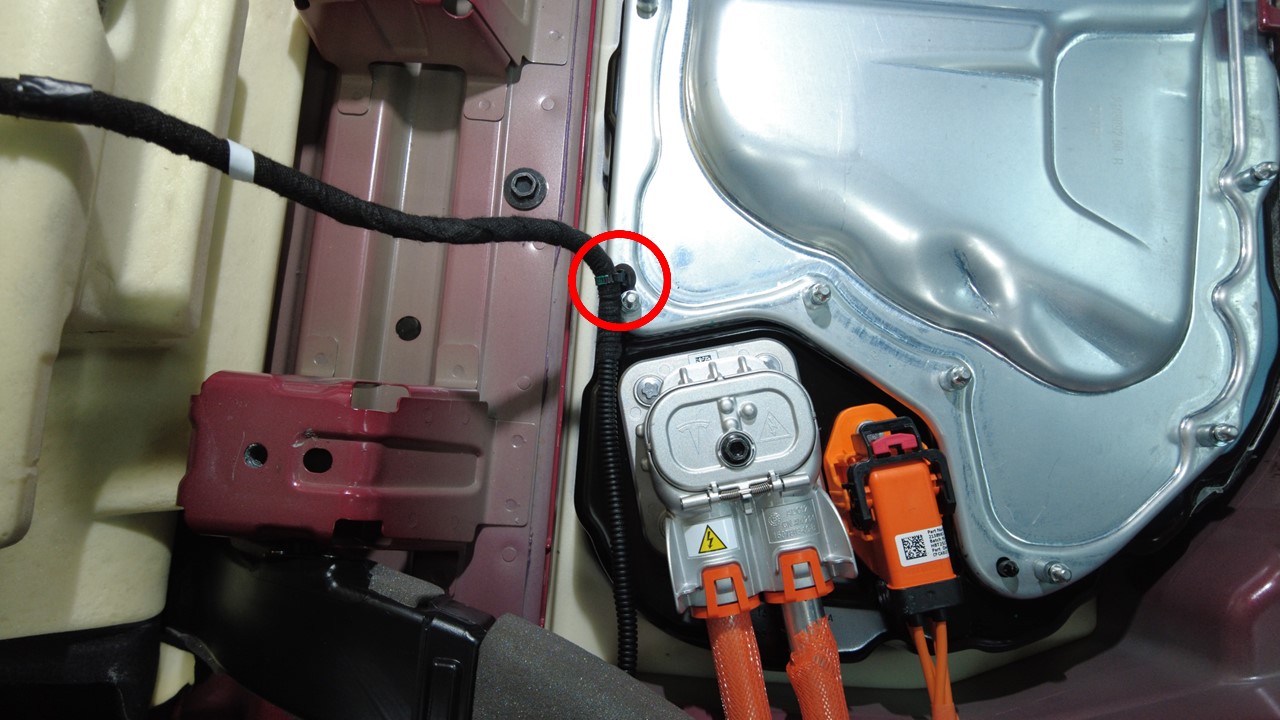

  34. 拆下将第二排左侧座椅线束固定到高压电池仓的夹子。
    注

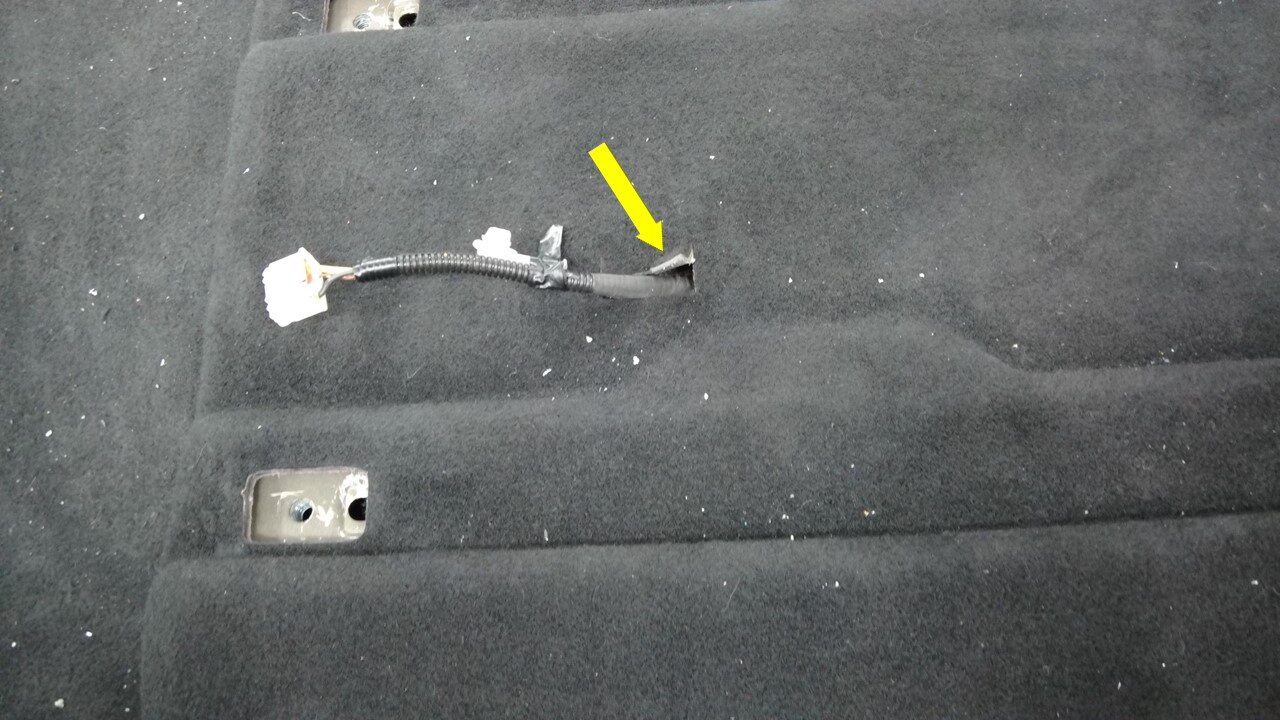

    确保将第二排座椅线束穿过地毯。

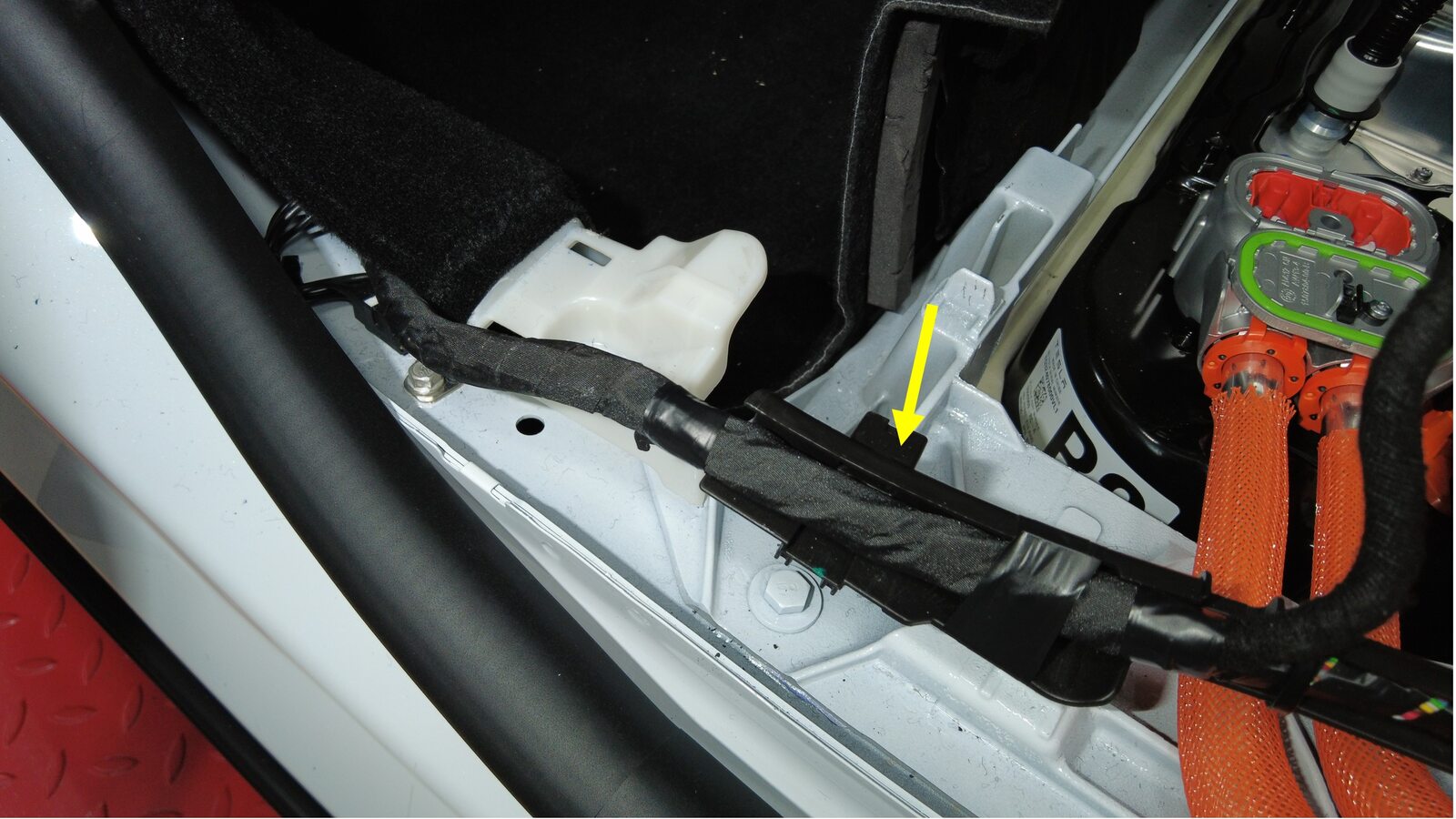

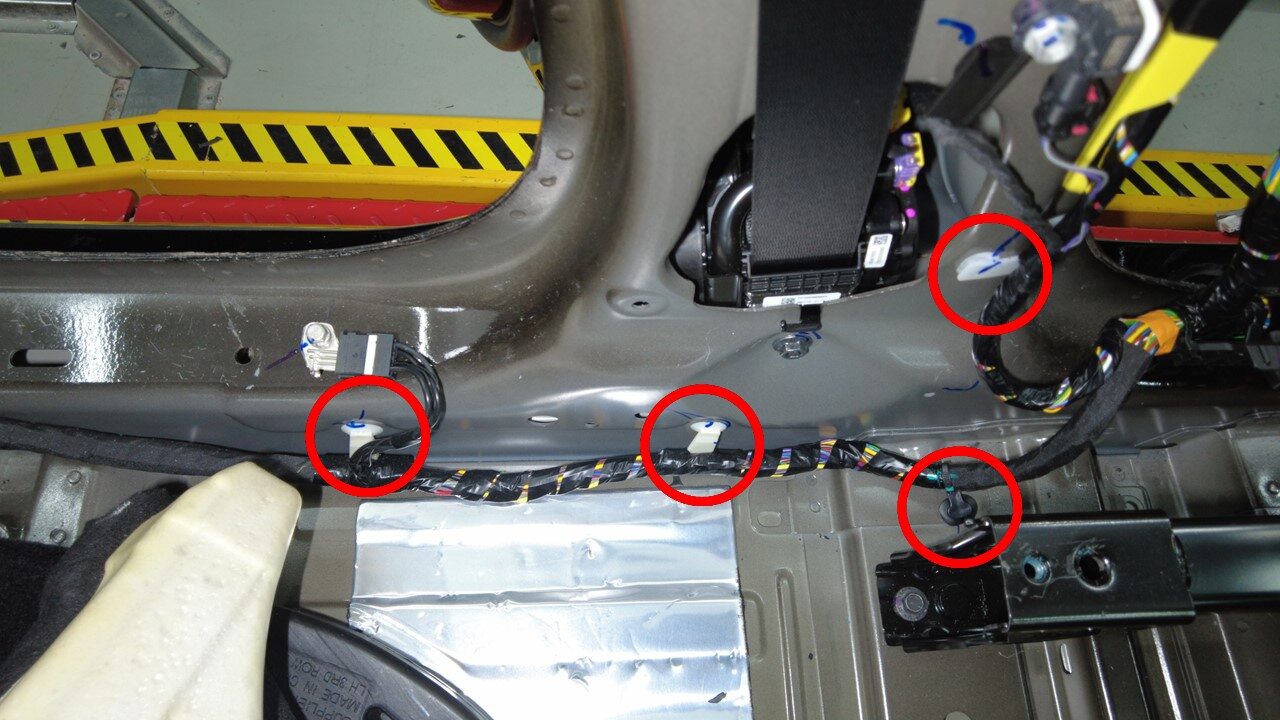

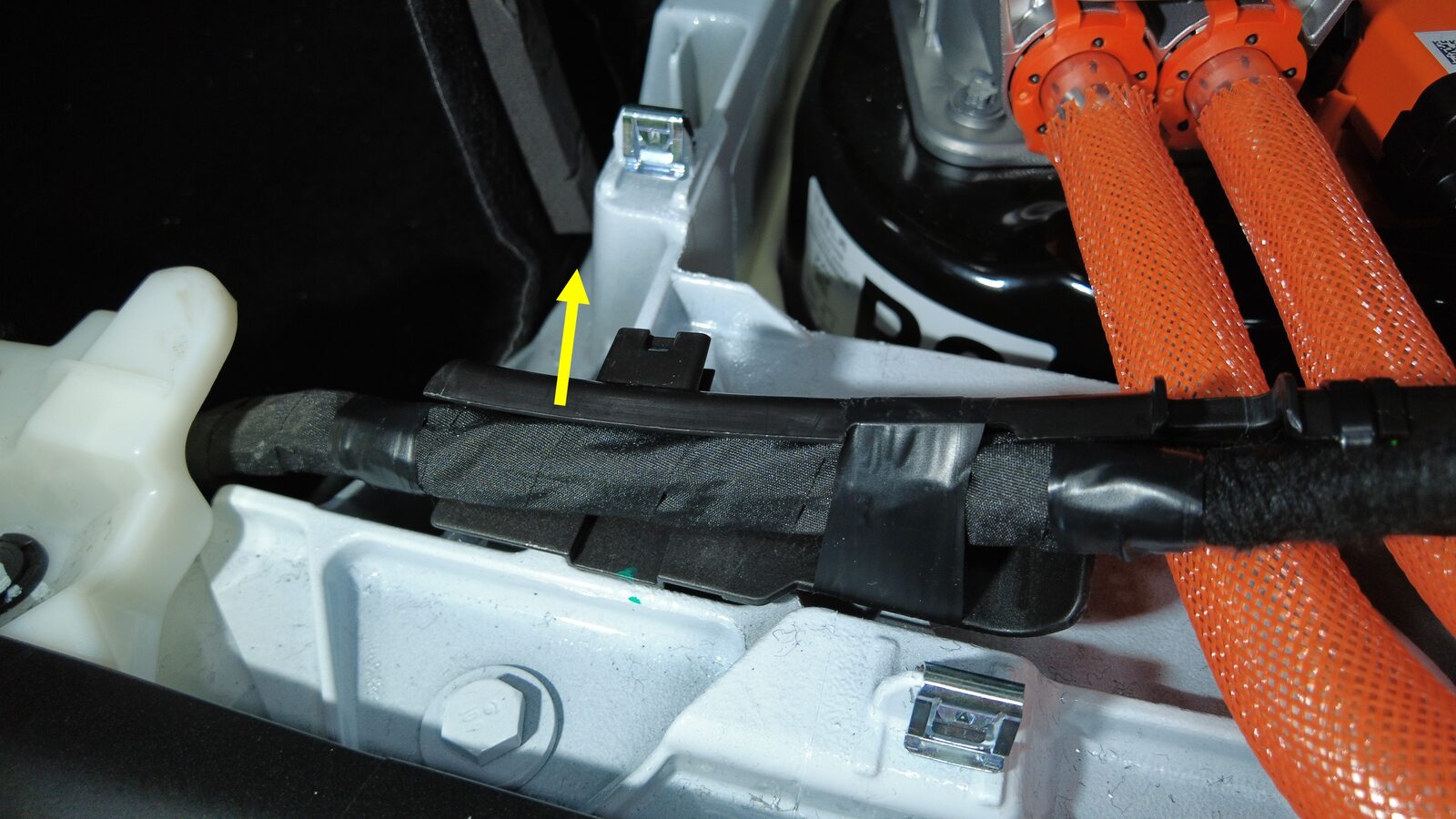

  35. 松开将左侧车身线束固定到后车身区域的夹子，然后将线束置于一旁。

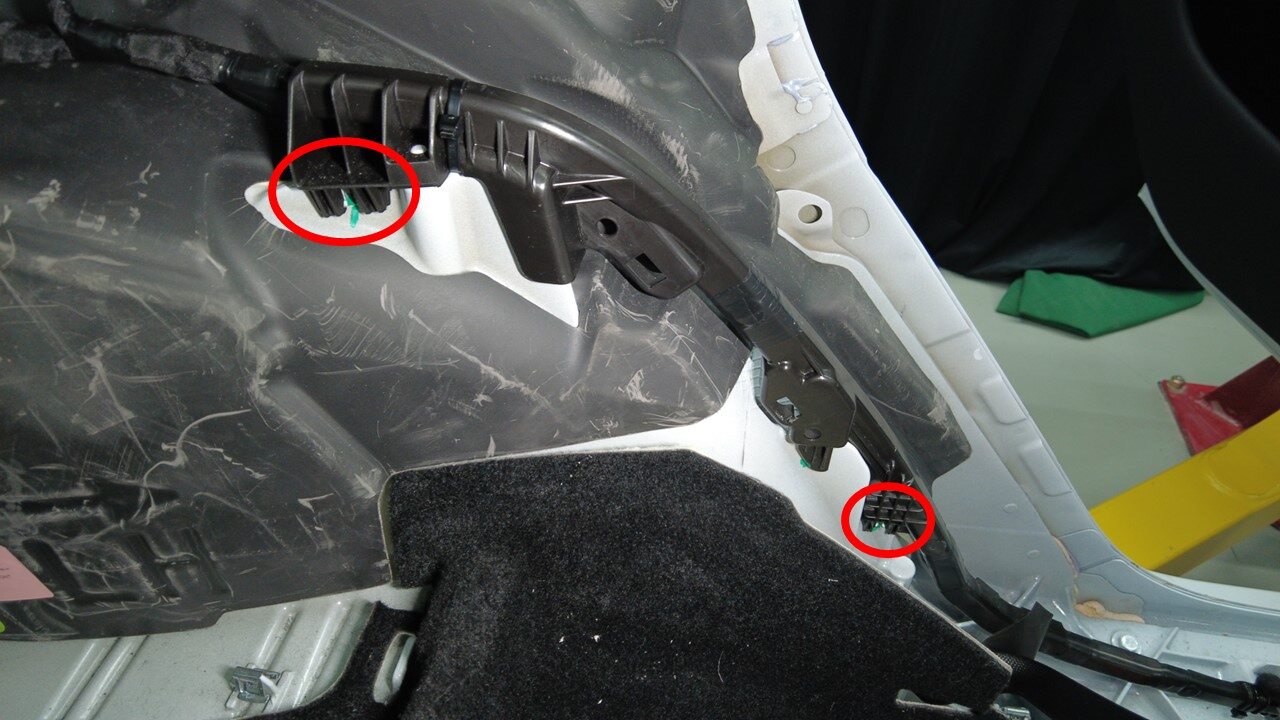

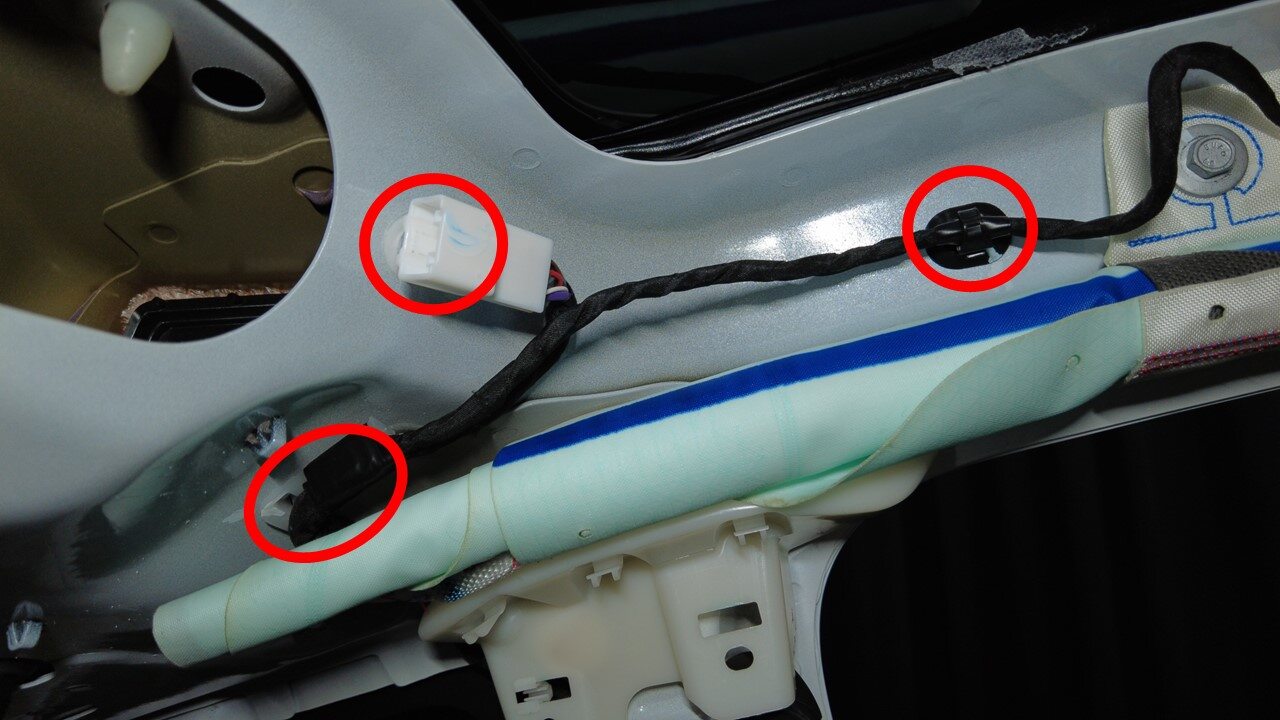

  36. 松开将左侧车身线束固定到后车身的夹子（2 个），然后将线束置于一旁。

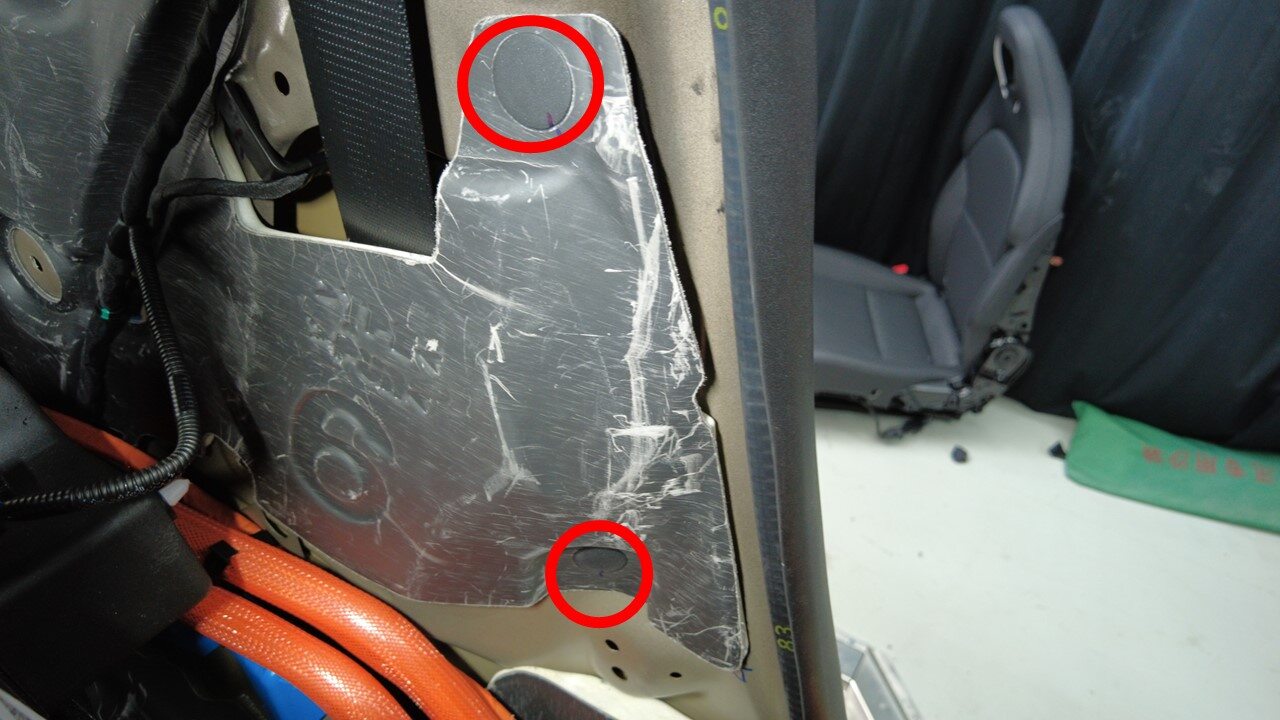

  37. 部分松开将左后围板 NVH 部件固定到车身的卡子（2 个）。

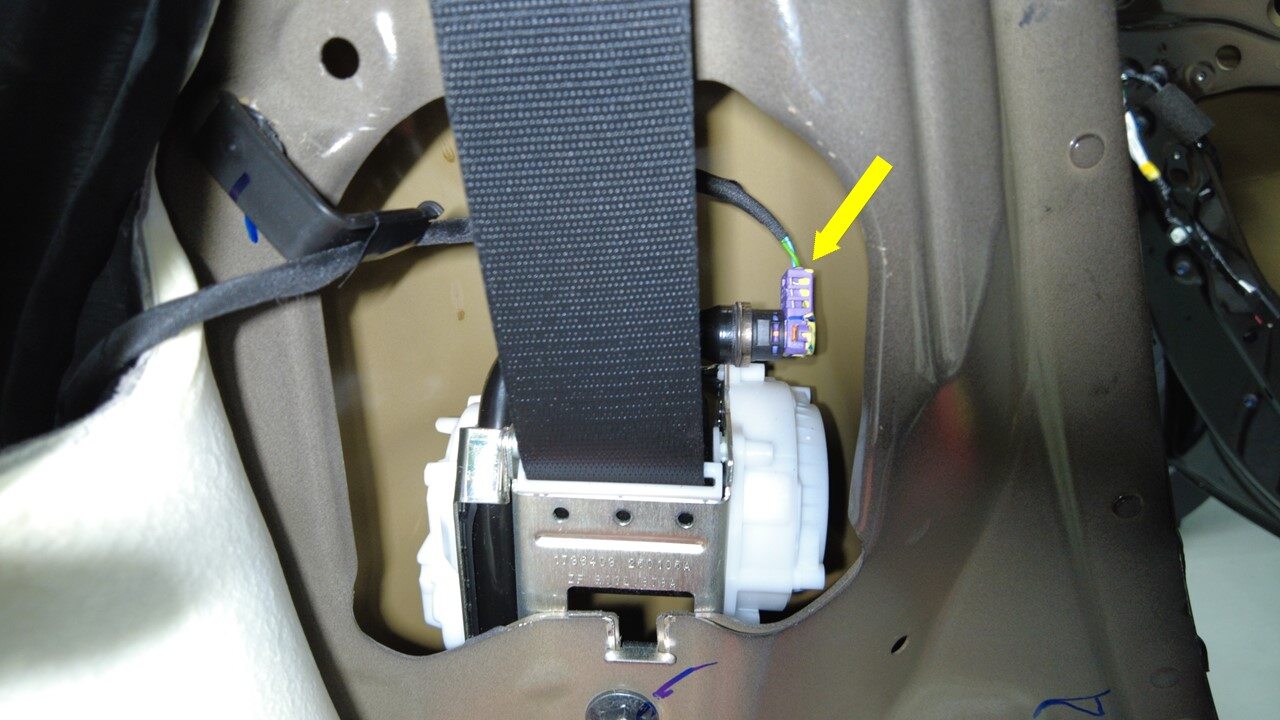

  38. 抬起橙色锁片（2 个）以松开并断开第二排左侧卷收器连接器。
  39. 拆下左侧 C 柱气囊斜面。请参阅 斜面 - 气囊 - C 柱 - LH（六座）（拆卸和更换）。

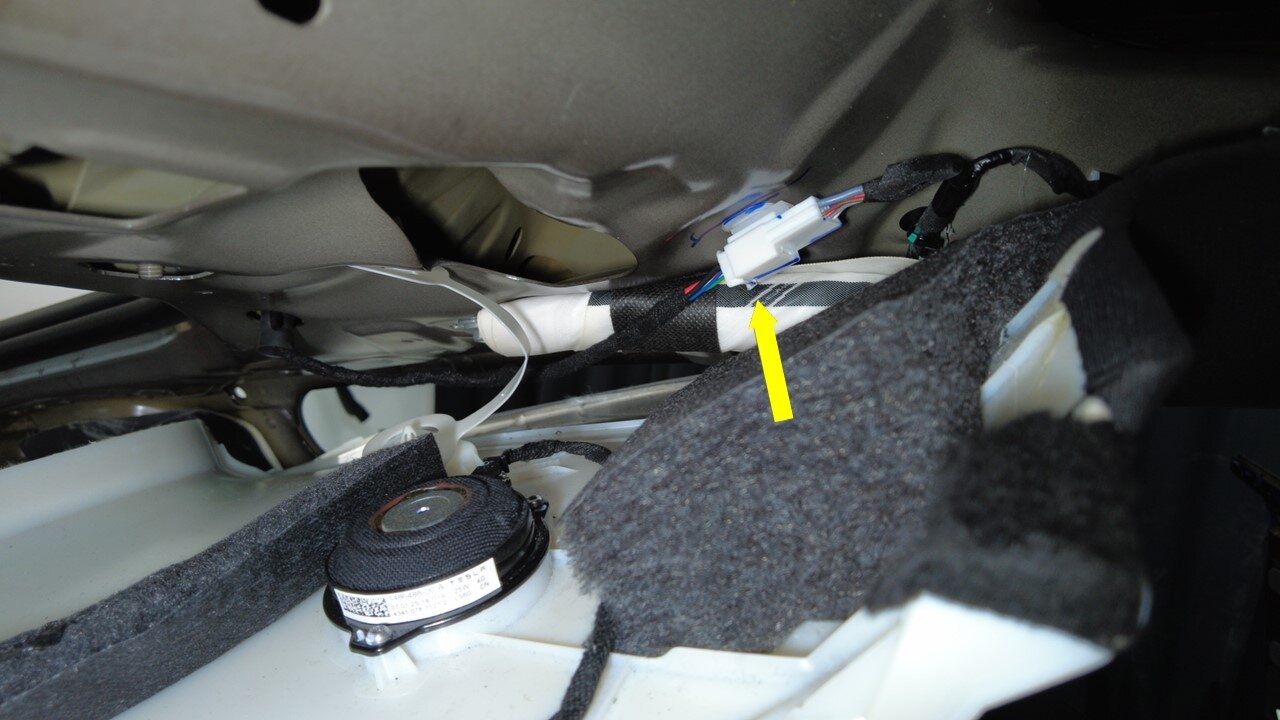

  40. 断开左侧电动支柱连接器。

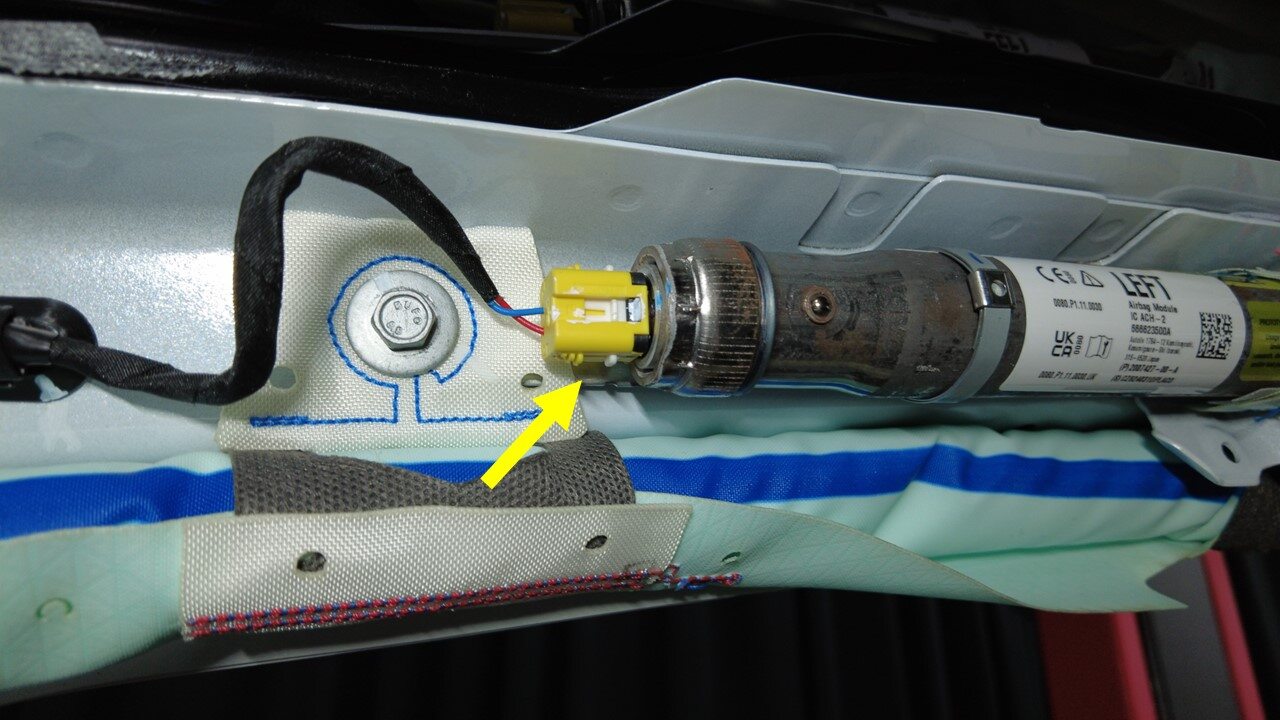

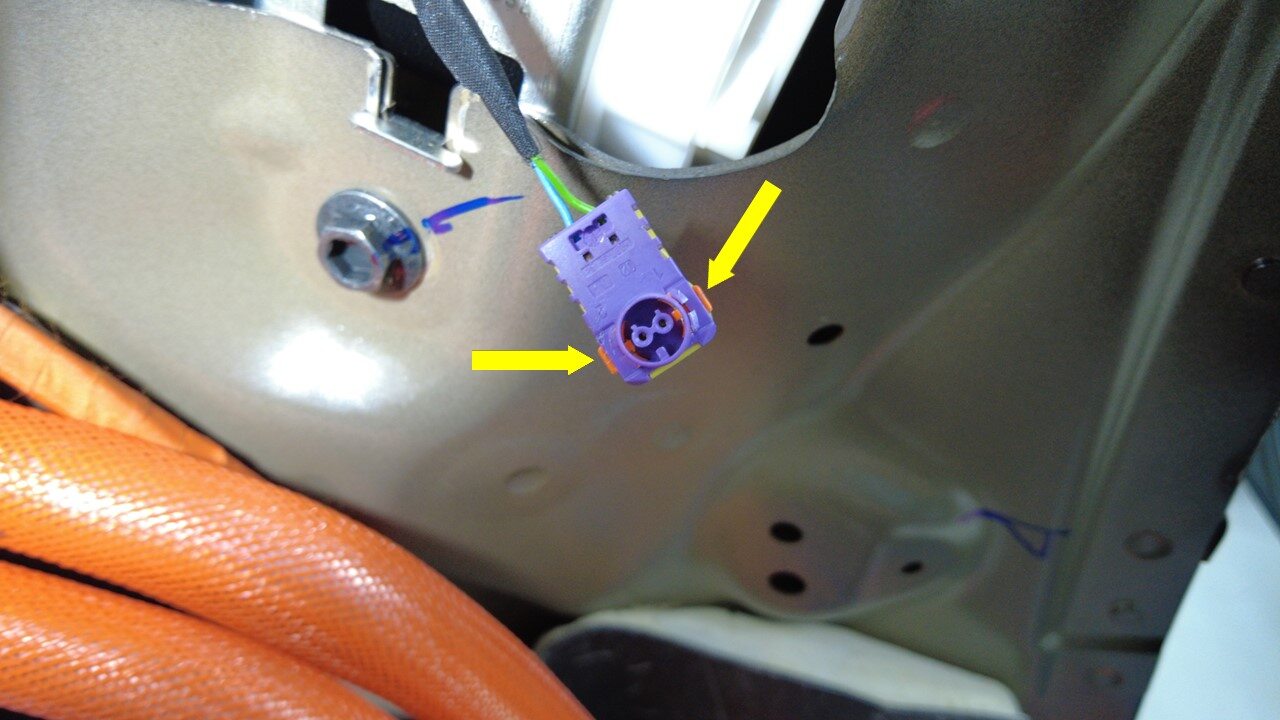

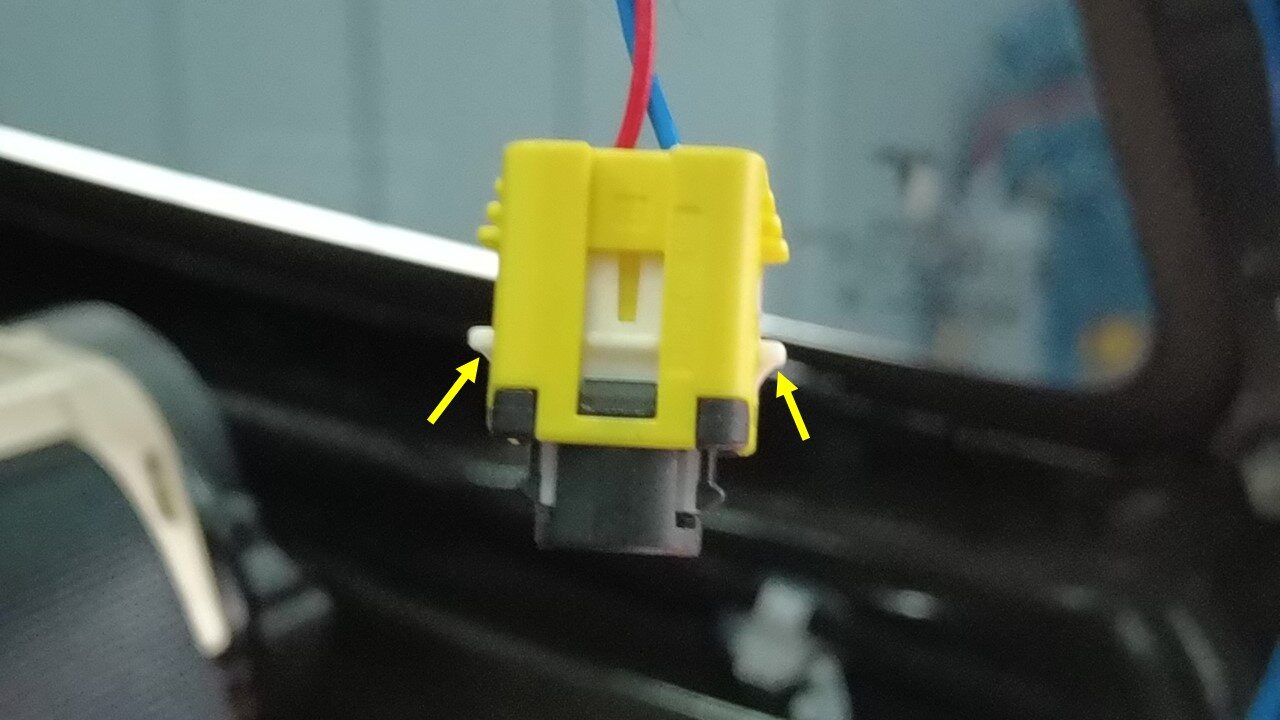

  41. 抬起白色锁片（2 个）以松开并断开左侧帘式气囊连接器。

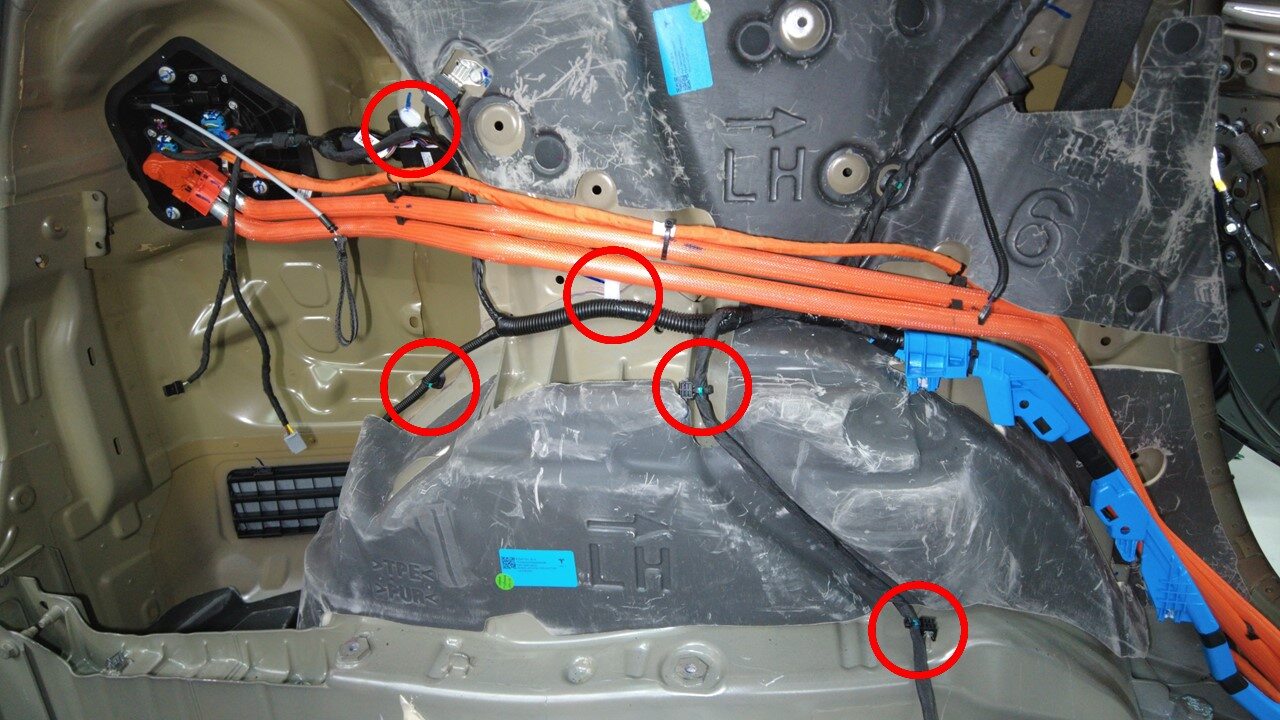

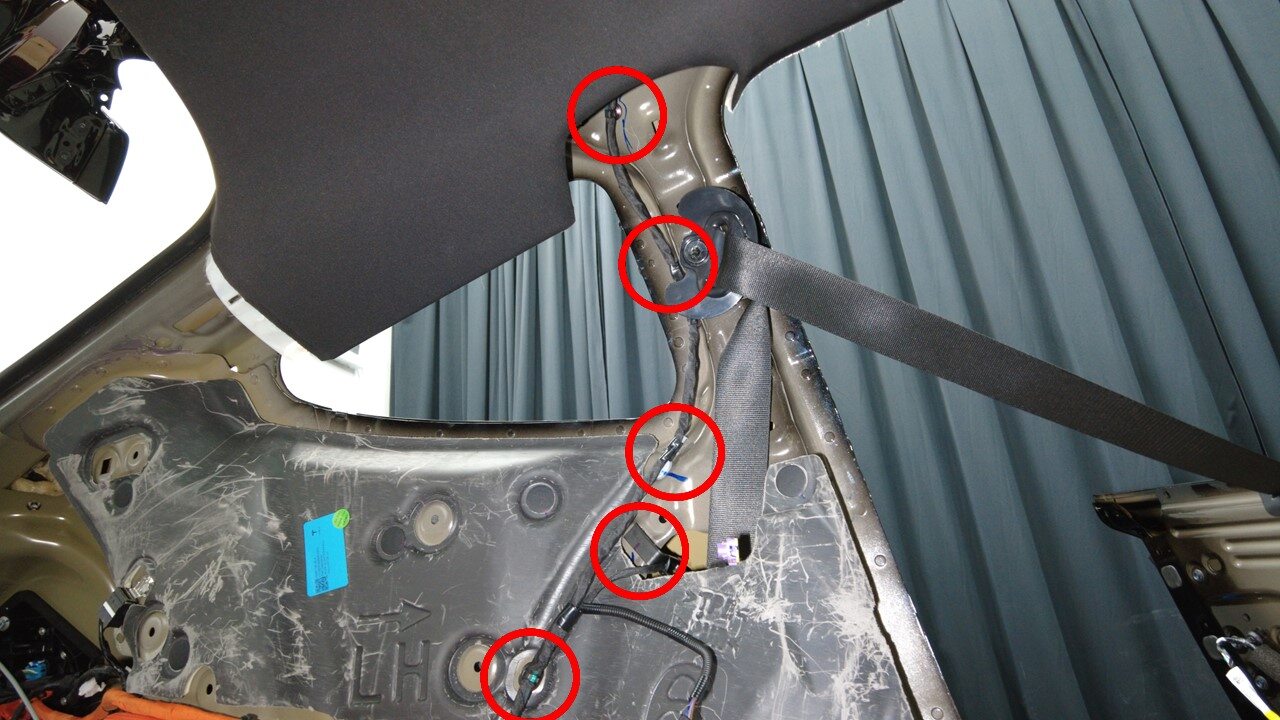

  42. 松开左侧 C 柱区域周围的左侧车身线束夹（13 个）。
  43. 从充电接口 ECU 上断开左侧车身线束连接器 (x2)。

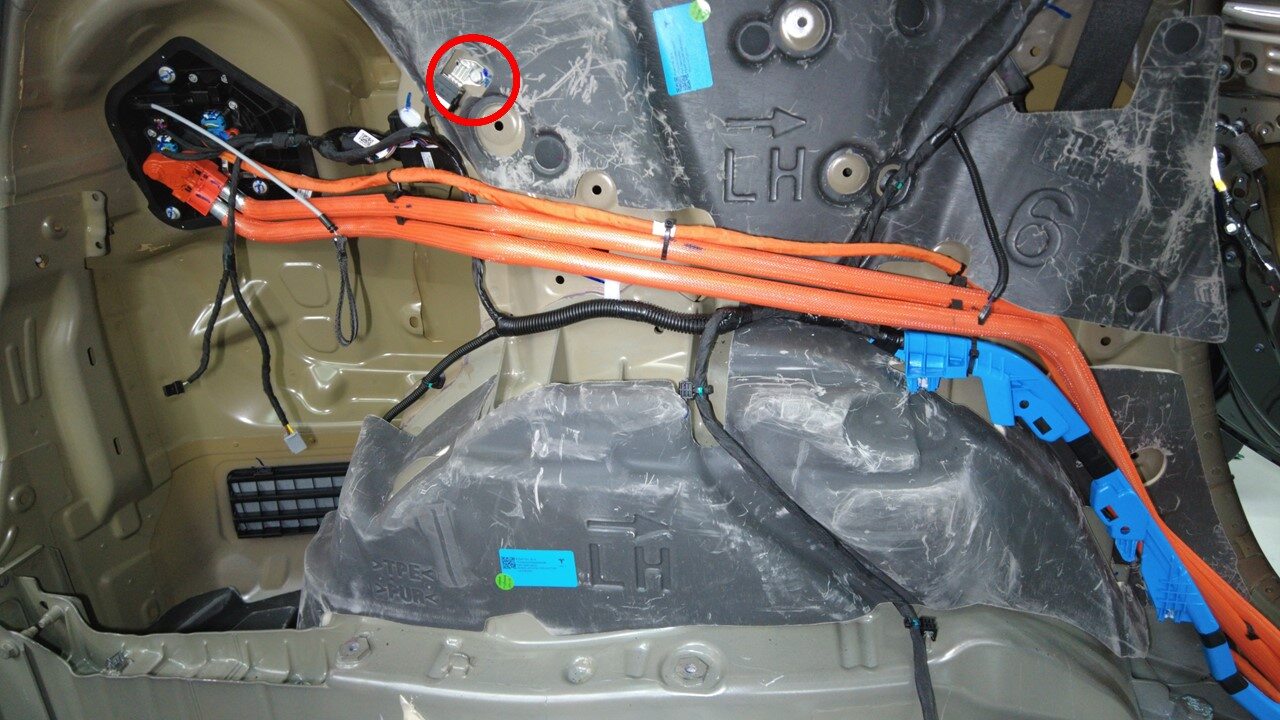

  44. 拆下将左侧车身线束接地带固定到后备箱左侧区域的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

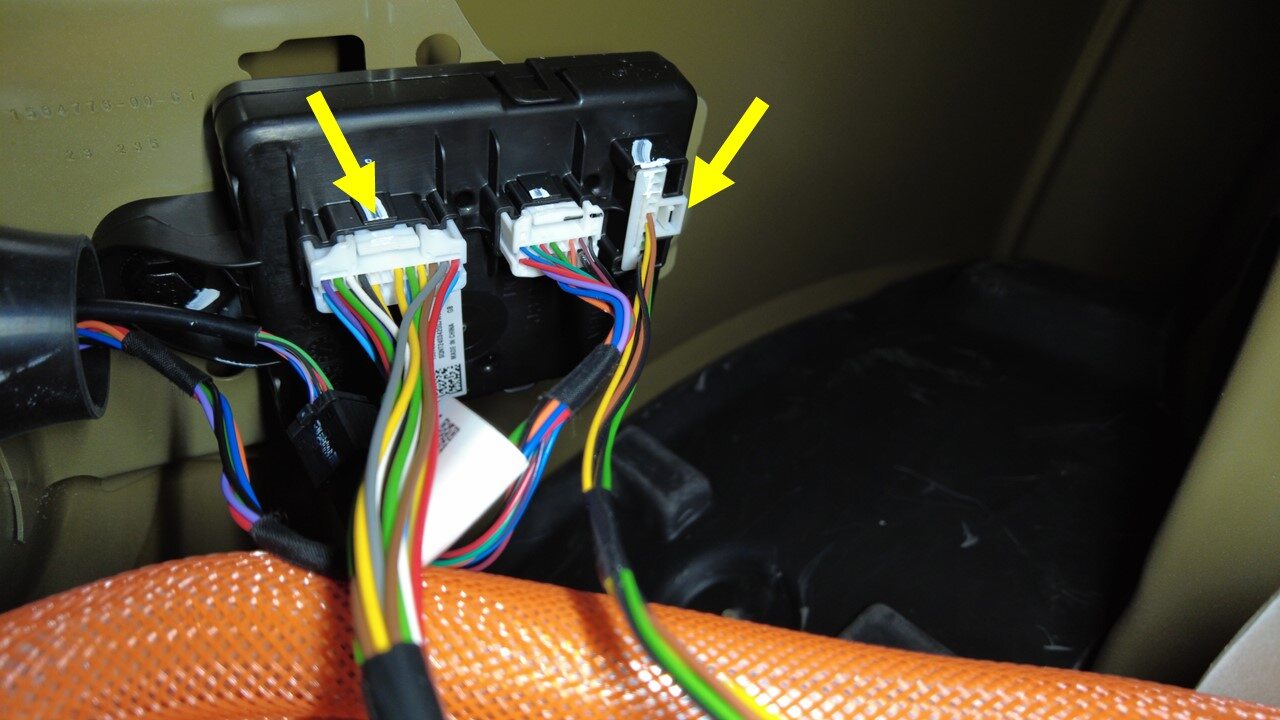

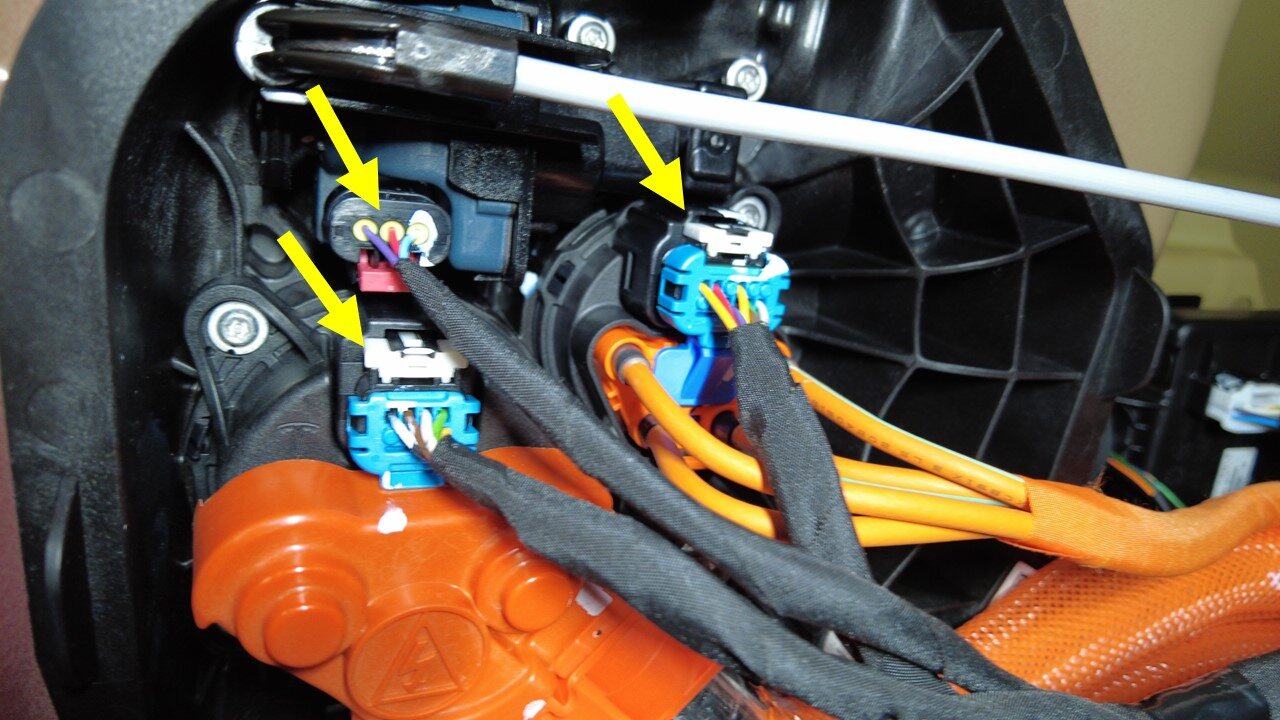

  45. 将左侧车身线束连接器（3 个）从充电接口总成上断开。

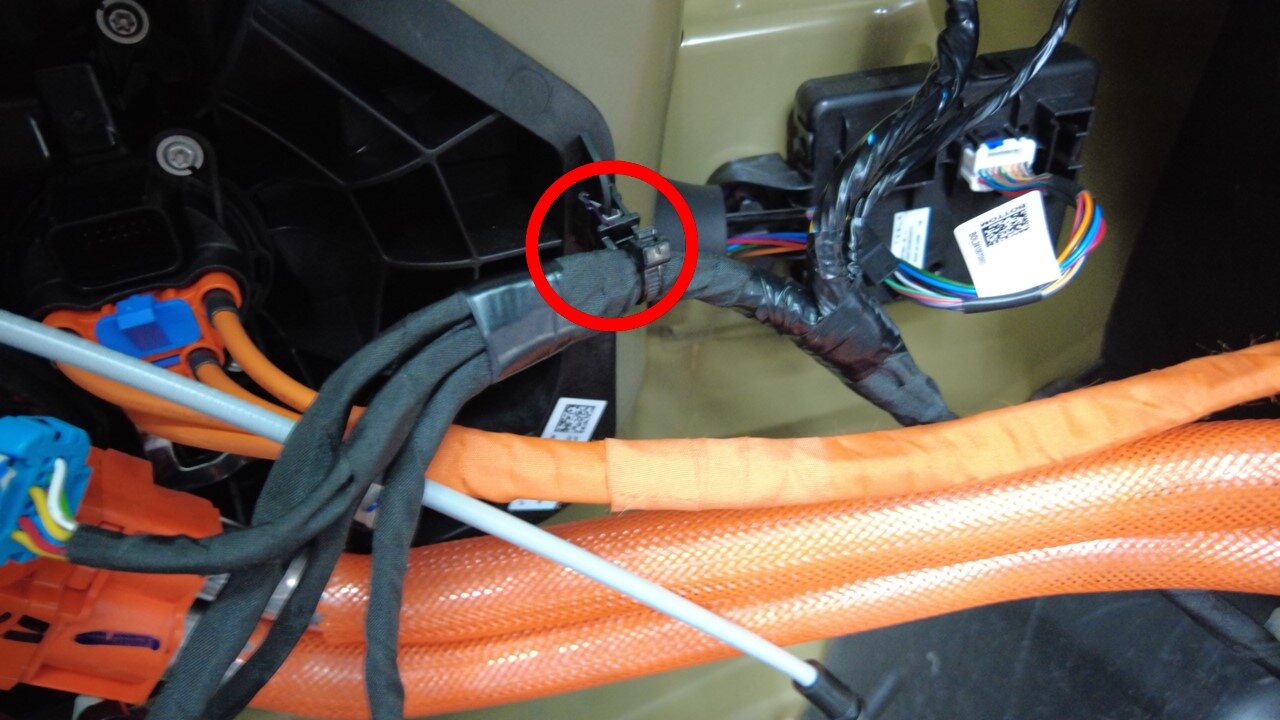

  46. 松开将线束固定到充电接口总成的夹子。

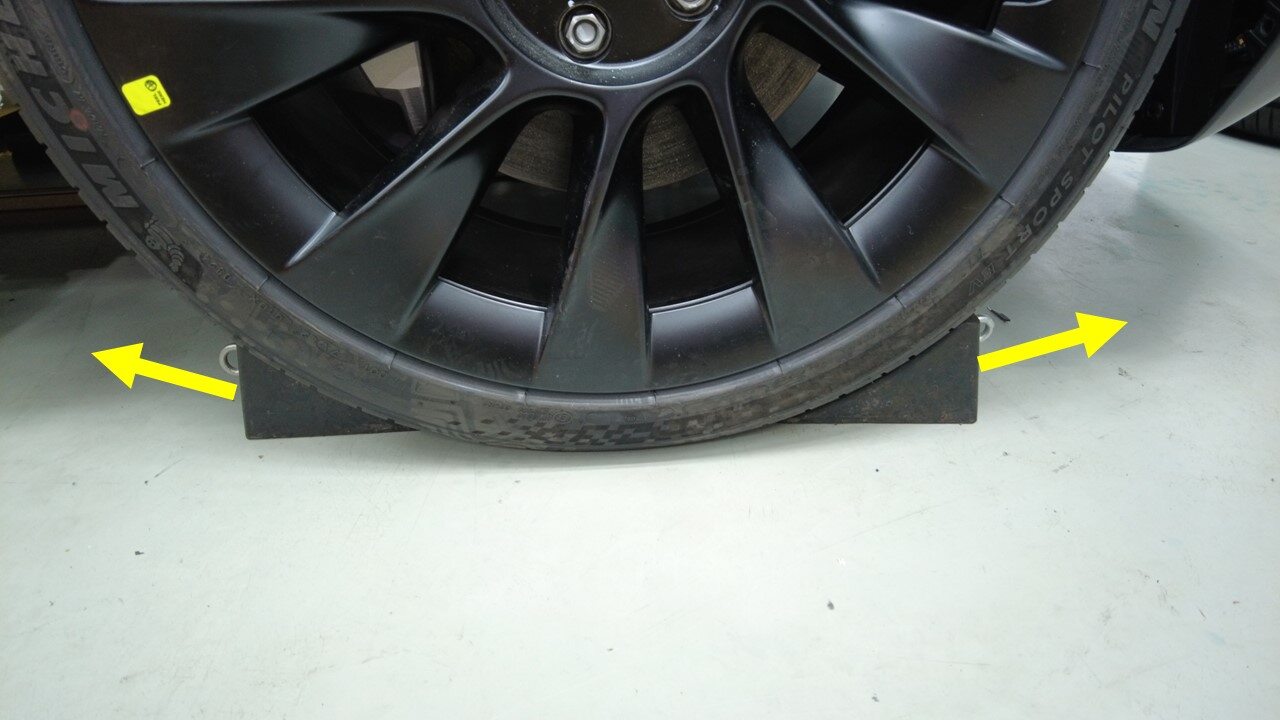

  47. 取走轮挡，将车辆推到举升机上，车辆移动到正确位置后重新放置好轮挡。
    注
    建议寻求他人协助。以极慢的速度推动车辆移动一小段距离，必要时可关闭所有车门以确保车辆在举升机上正确就位，同时请锁上后车门闩锁，以防意外关闭。
  48. 松开后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))。
  49. 松开黄色锁片并断开左后电子驻车制动 (EPB) 线束连接器。

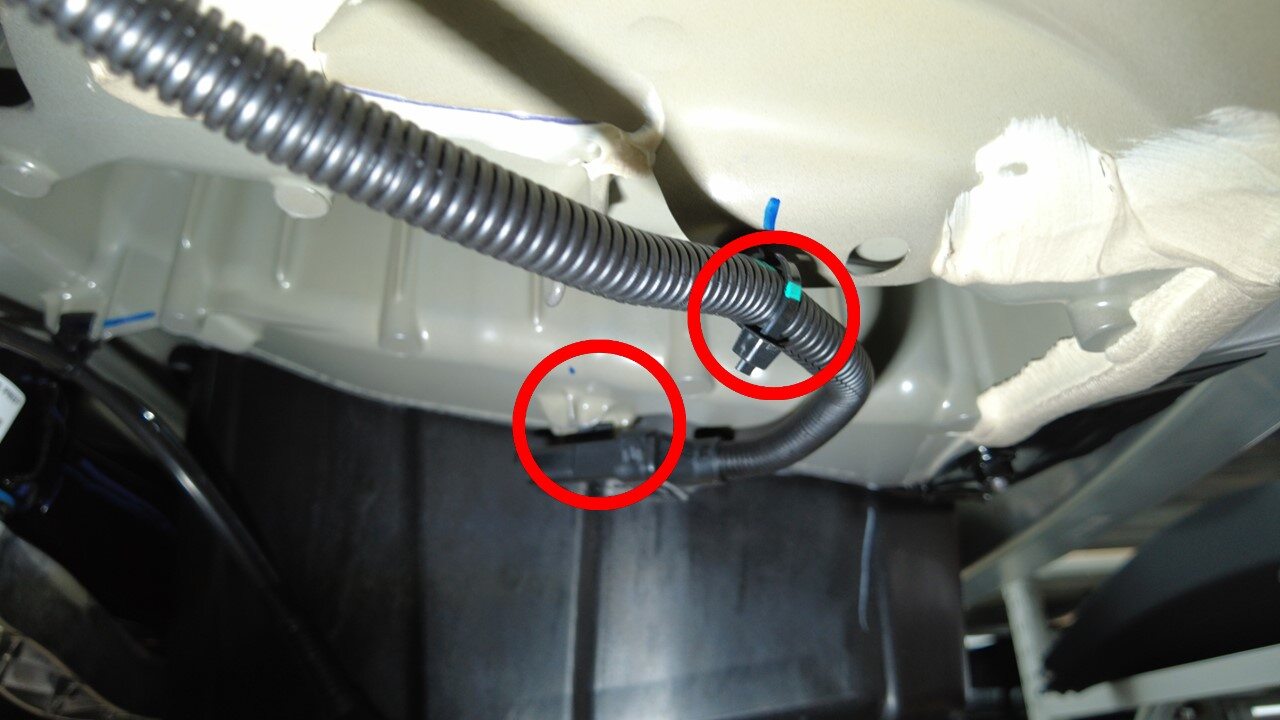

  50. 松开将左侧车身线束固定到后车底左侧区域的夹子（2 个）。
  51. 将车辆稍微降低到适宜的作业高度。

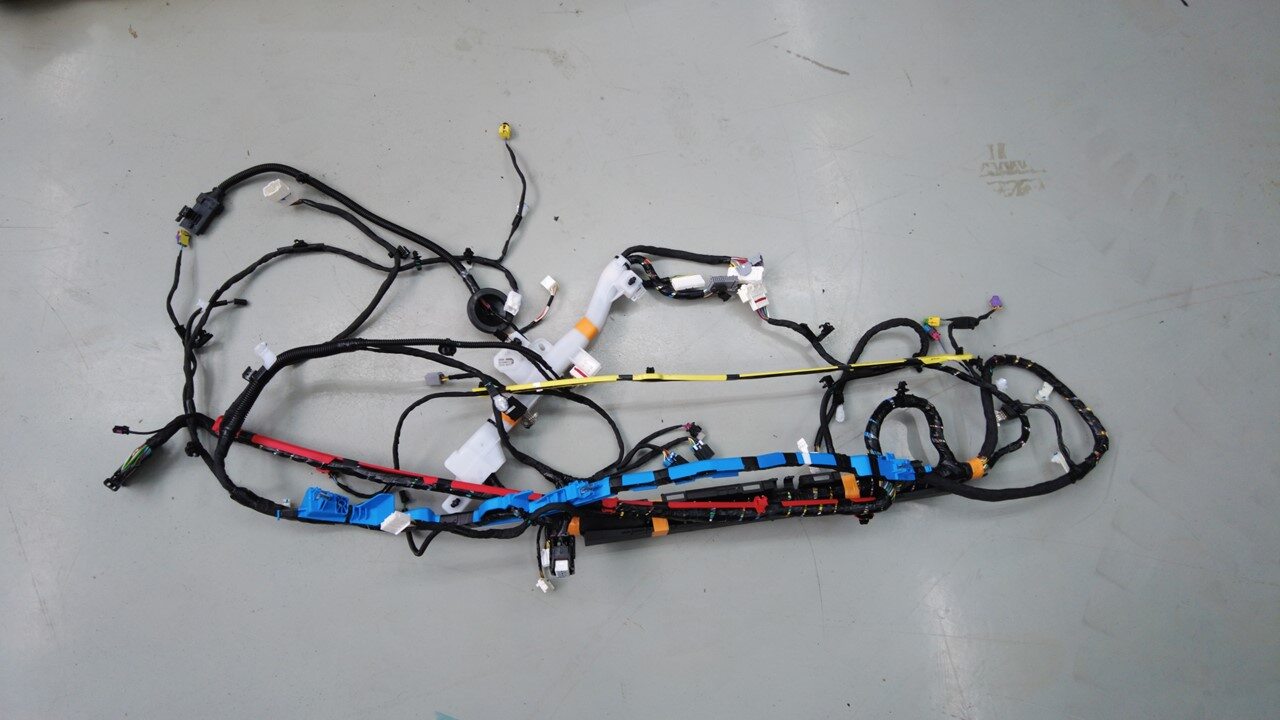

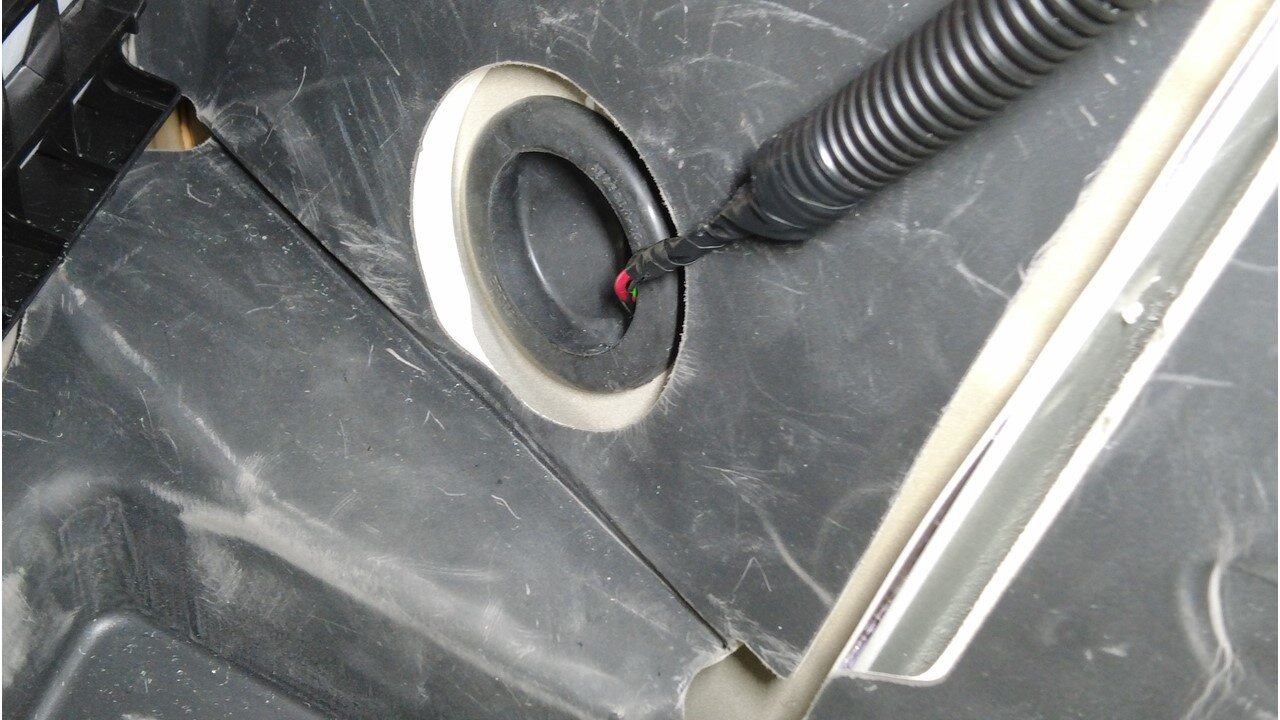

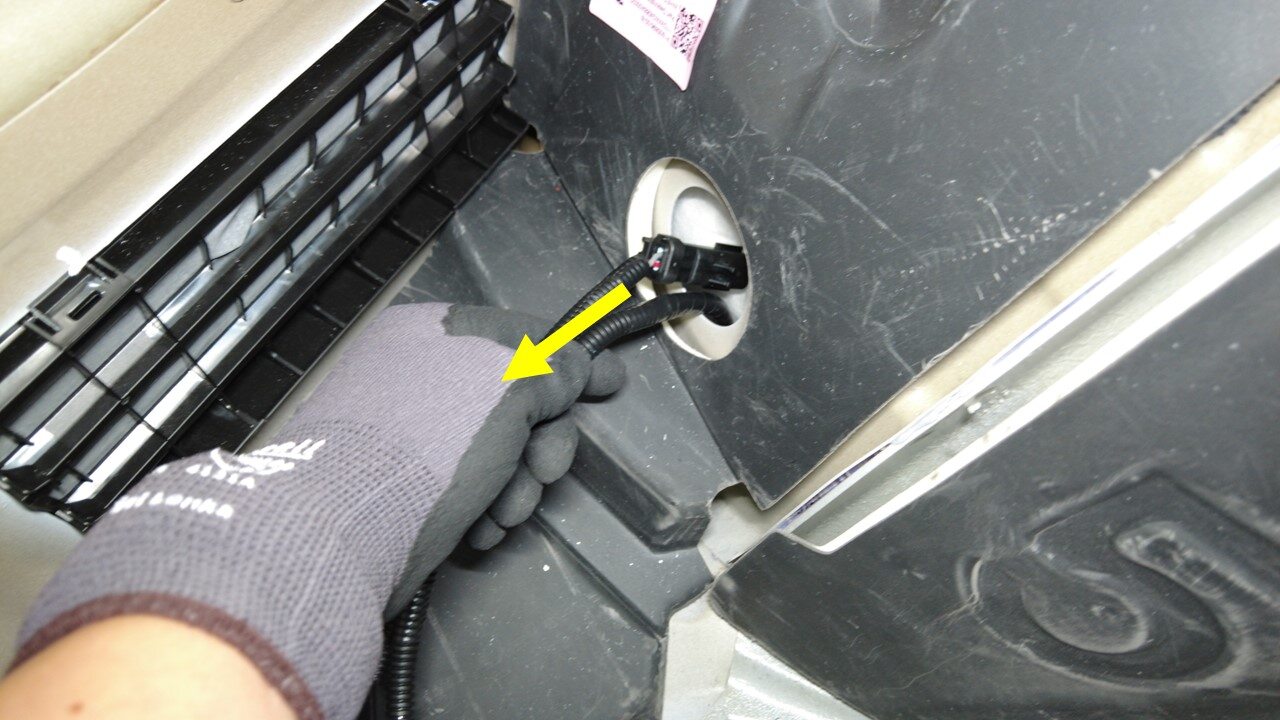

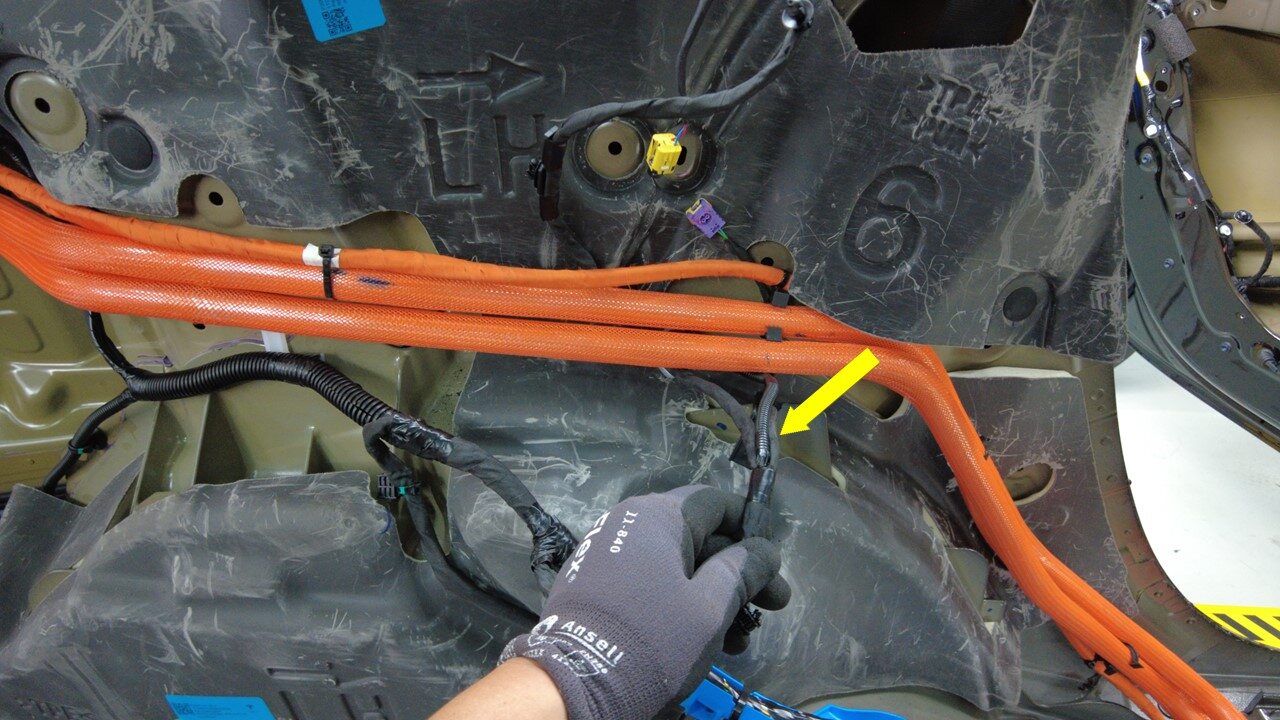

  52. 将左侧车身线束推动穿过左侧轮罩外部总成上的索环，然后将线束从车辆上拆下。

更换

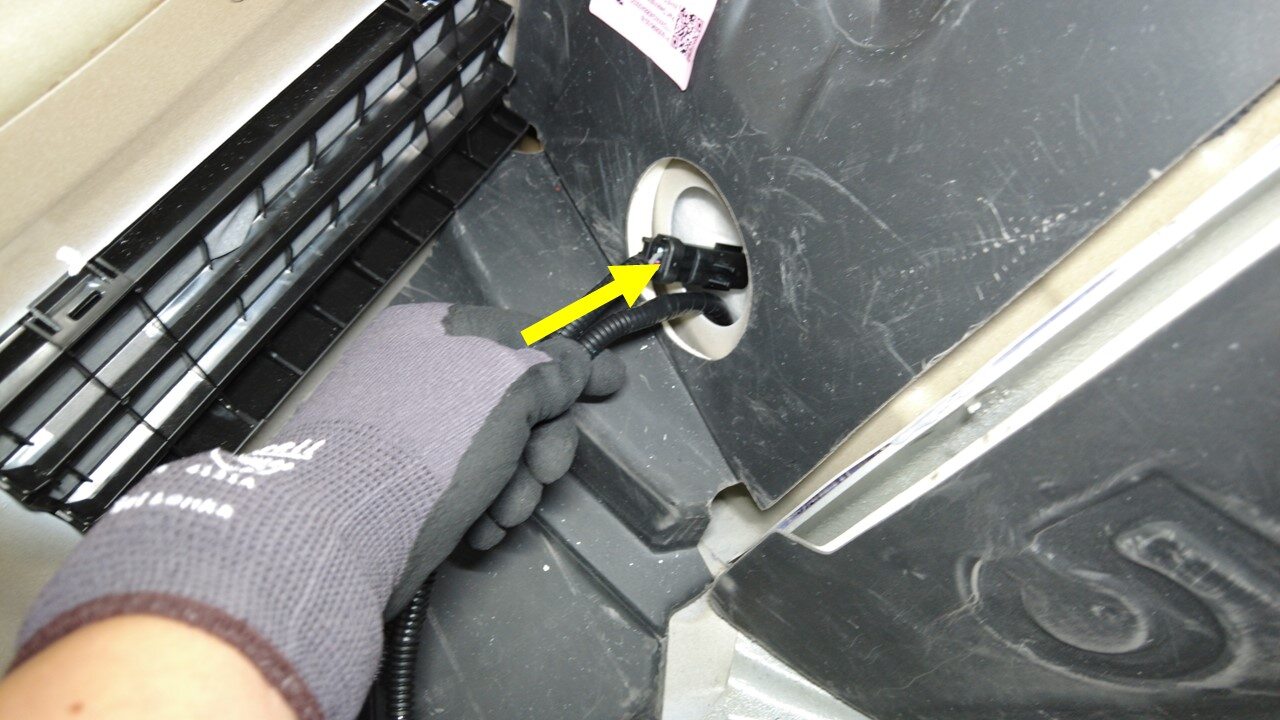

  1. 将左侧车身线束放置在车辆上，将其先穿过索环，然后推动穿过左侧轮罩外部总成。
    注
    确保索环安装方向正确。
  2. 将车辆举升到适宜的作业高度。
  3. 紧固将左侧车身线束固定到后车底左侧区域的夹子（2 个）。
  4. 紧固黄色锁片并连接左后电子驻车制动 (EPB) 线束连接器。
  5. 紧固后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))。
  6. 取走轮挡，将车辆推离举升机，车辆移动到正确位置后重新放置好轮挡。
    注
    建议寻求他人协助。以极慢的速度推动车辆移动一小段距离，必要时可关闭所有车门，以确保车辆在举升机上正确就位。
  7. 紧固将左侧车身线束固定到充电接口总成的夹子。
  8. 将左侧车身线束连接器（3 个）连接到充电接口总成上。
  9. 安装将左侧车身线束接地带固定到后备箱左侧区域的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  10. 将左侧车身线束连接器 (x2) 连接到充电接口 ECU。
  11. 紧固左侧 C 柱区域周围的左侧车身线束夹（13 个）。
  12. 将左侧帘式气囊连接器按压到正确位置，直至听到清晰的锁止声。
  13. 连接左侧电动支柱连接器。
  14. 安装左侧 C 柱气囊斜面。请参阅 斜面 - 气囊 - C 柱 - LH（六座）（拆卸和更换）。
  15. 将第二排左侧卷收器连接器连接到正确位置，直至听到清晰的锁止声。
  16. 部分紧固将左后围板 NVH 部件固定到车身的卡子（2 个）。
  17. 紧固将左侧车身线束固定到后车身的夹子（2 个）。
  18. 紧固将左侧车身线束固定到后车身的夹子。
  19. 紧固将第二排左侧座椅线束固定到高压电池仓的夹子。
    注
    确保将第二排座椅线束穿过地毯。
  20. 取走驾驶室左后地毯处的可充气袋。
  21. 安装将左侧车身线束接地带固定到左后门槛区域的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  22. 将左侧车身线束安装到前排座椅和中控台下方。
    注
    确保布设左侧车身线束时没有阻力。
  23. 紧固夹子（3 个），将左后车门线束连接器安装到 B 柱区域。

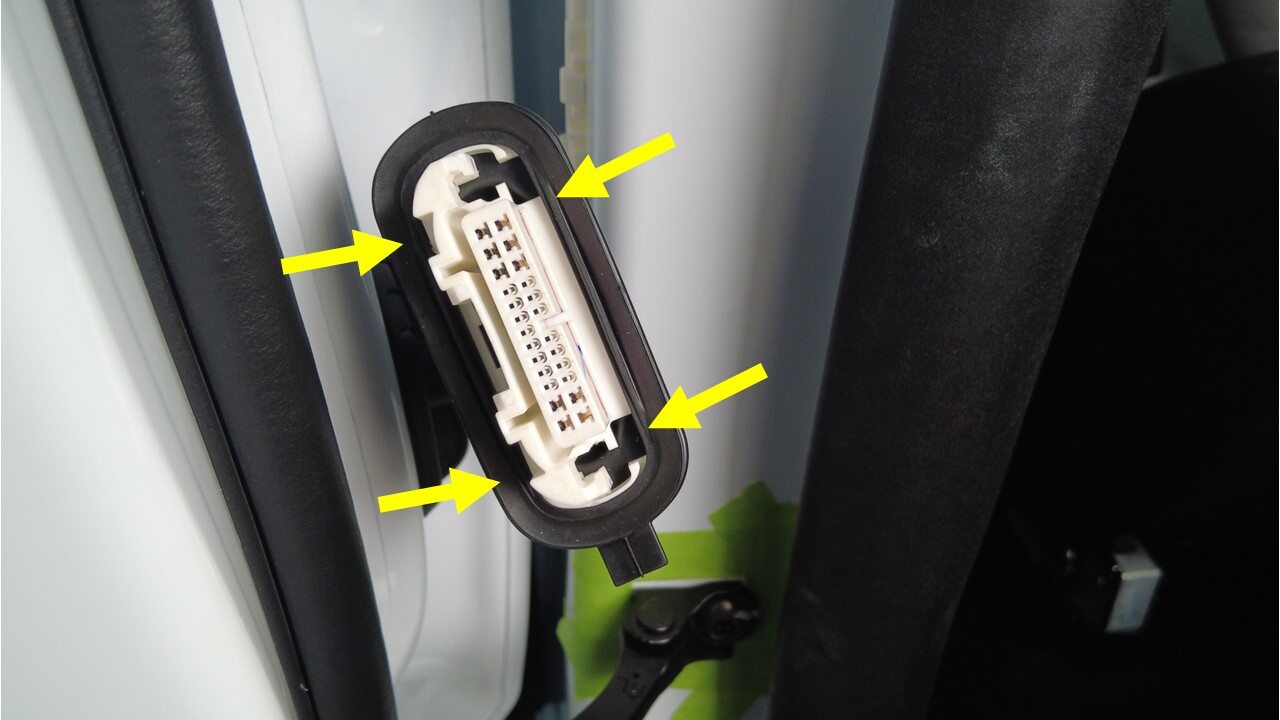

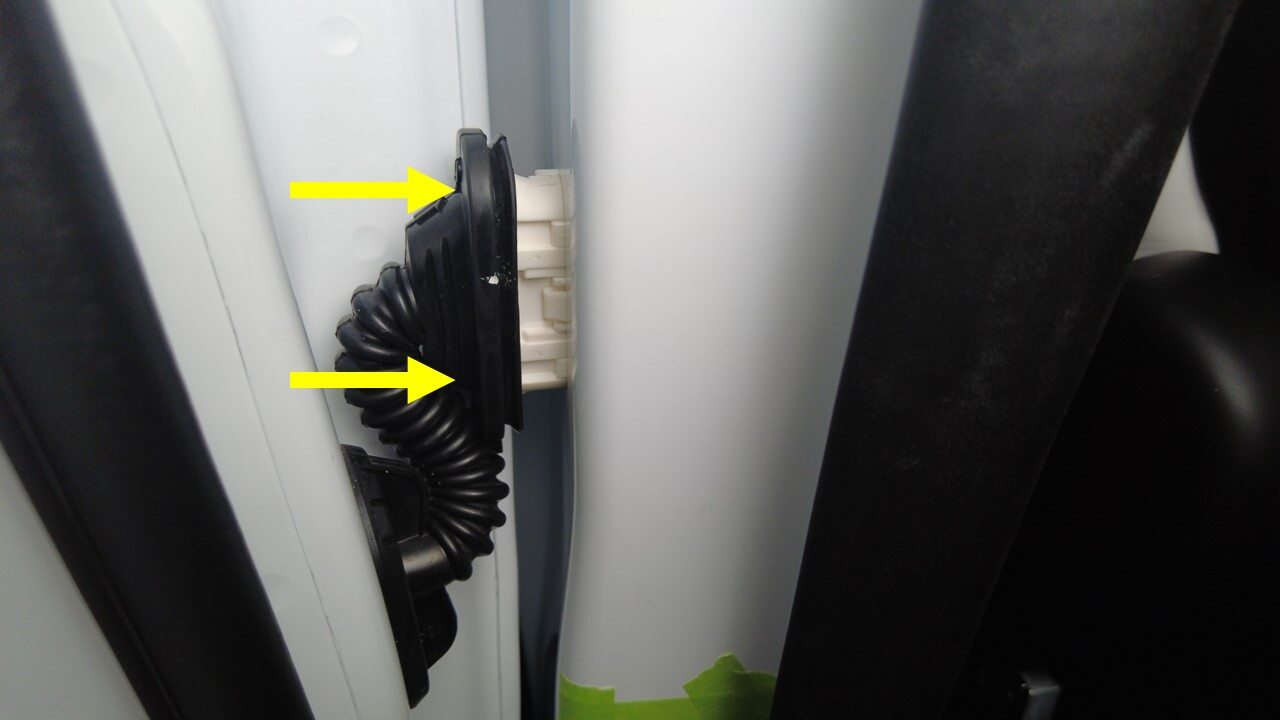

  24. 将索环连接器和左后车门线束安装到 B 柱上。

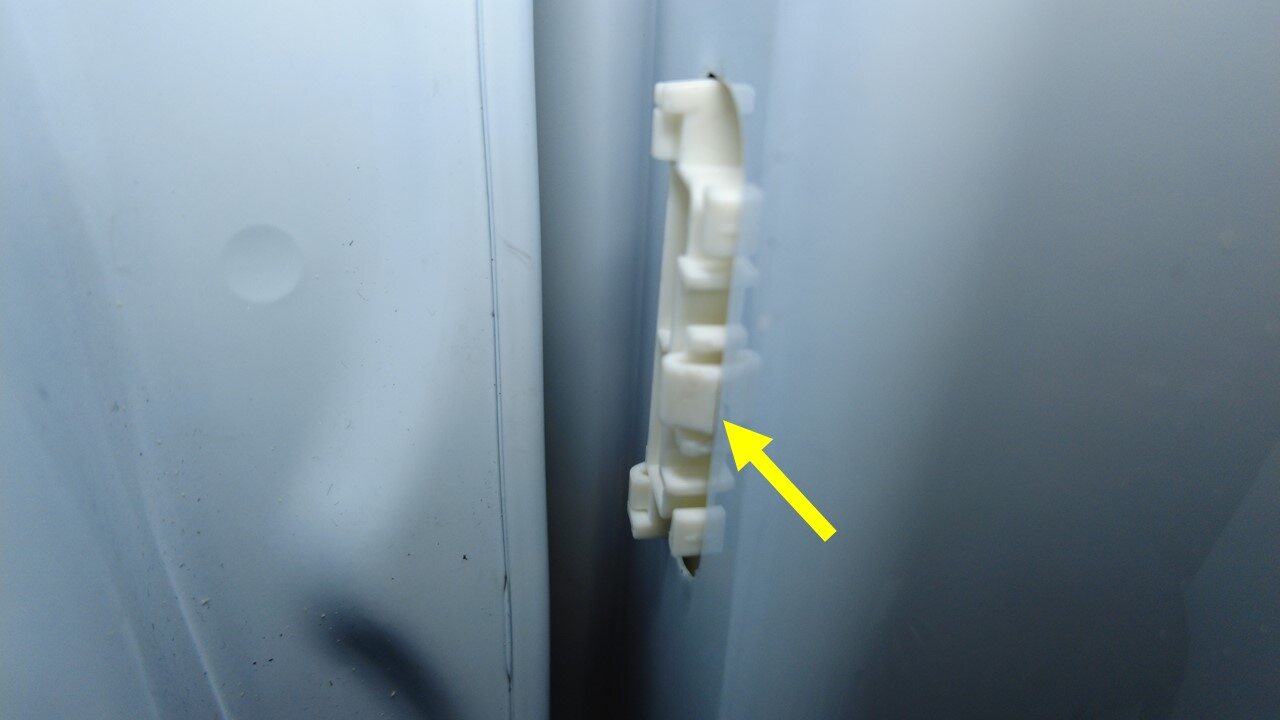

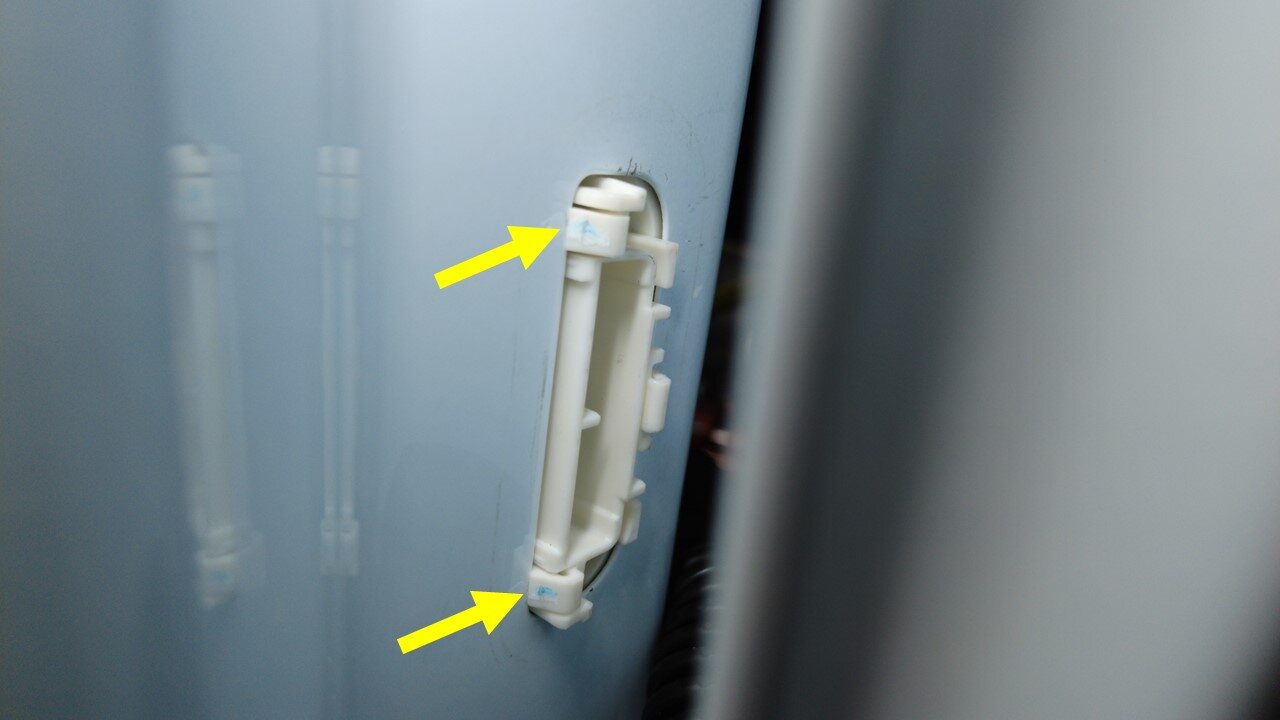

    1. 安装前，请先确认密封条已沿白色夹子完全就位。

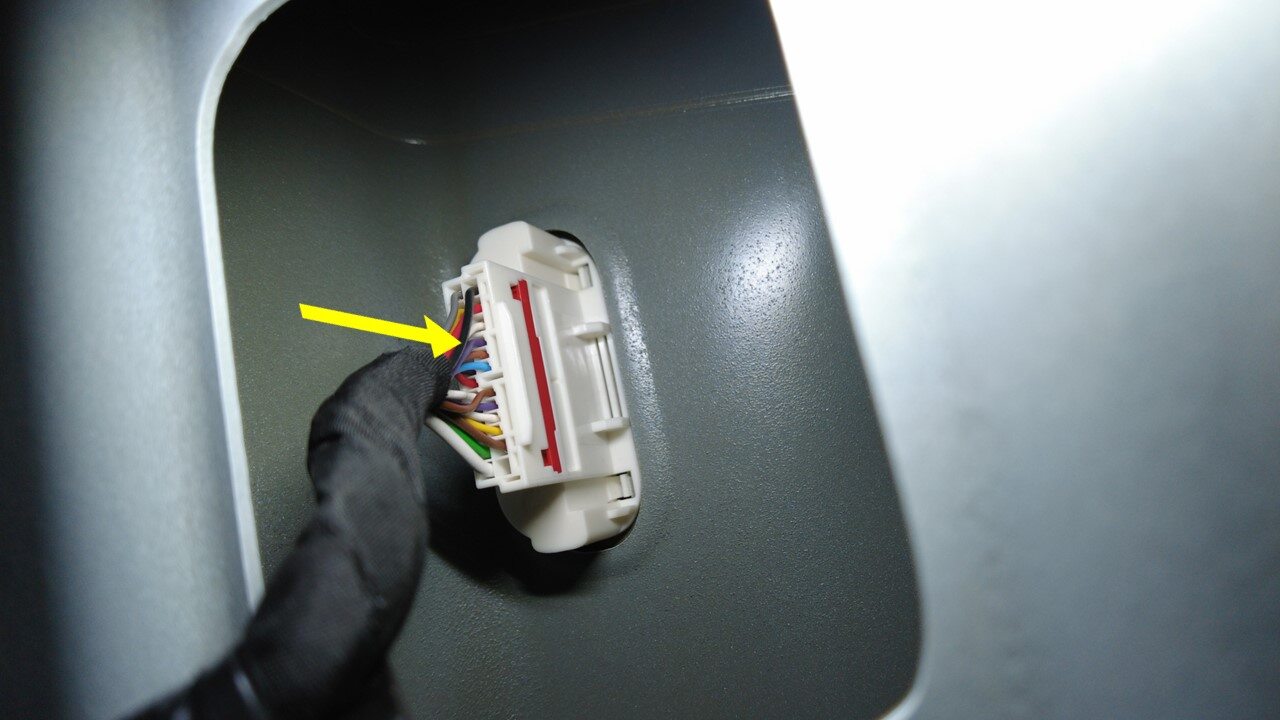

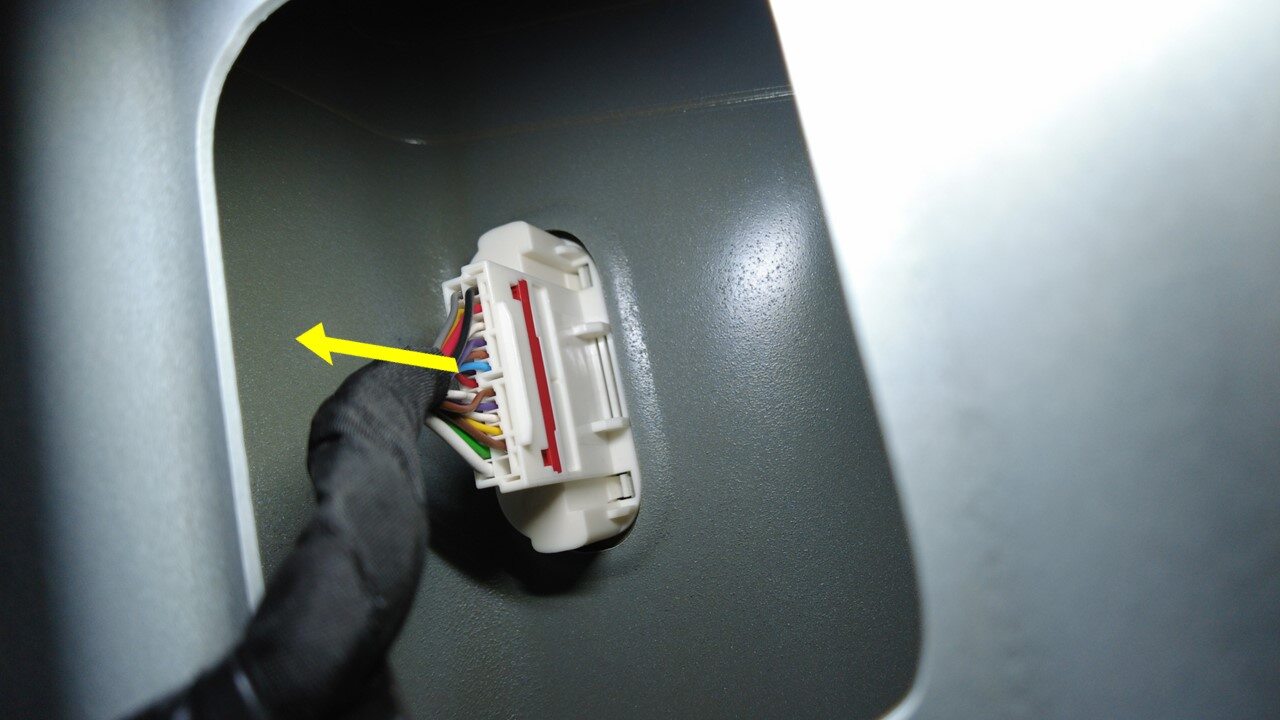

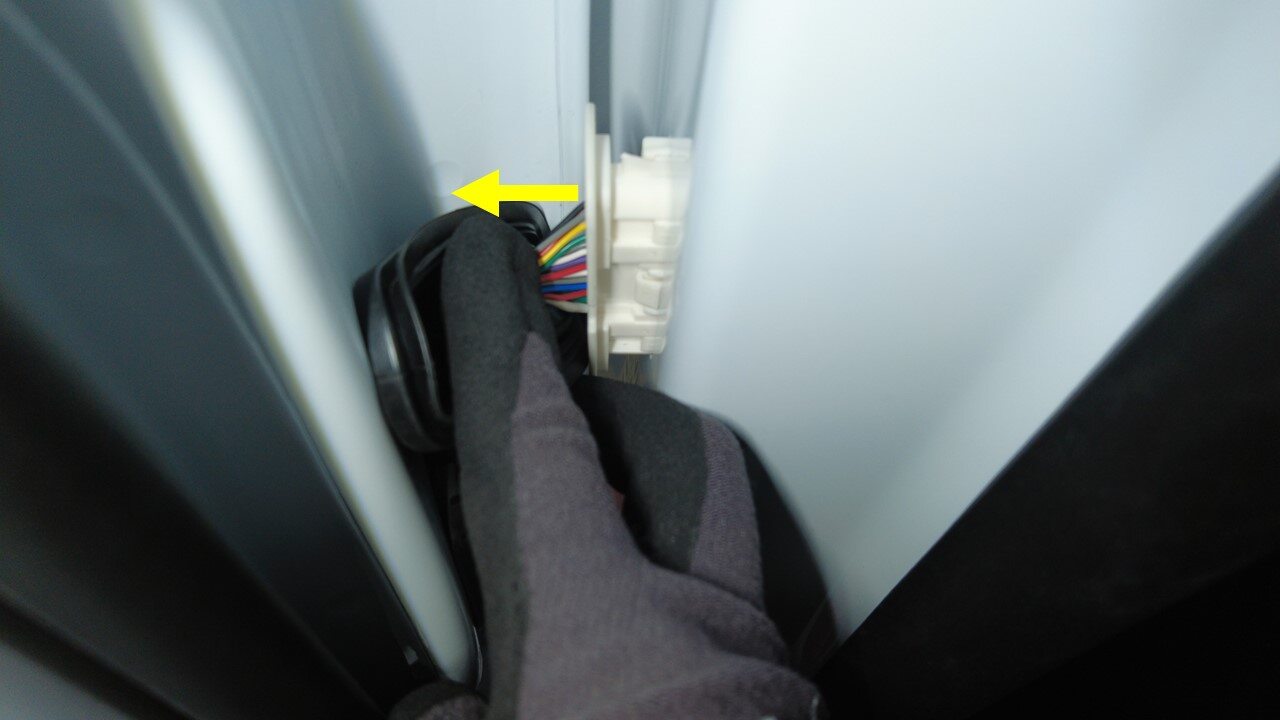

    2. 将左后车门线束压入左后车门线束连接器；保持连接器固定不动，直至听到清晰的锁止声。
    3. 安装完成后，轻轻拉动线束连接器以确保其紧固且车门线束索环已正确就位于 B 柱上。

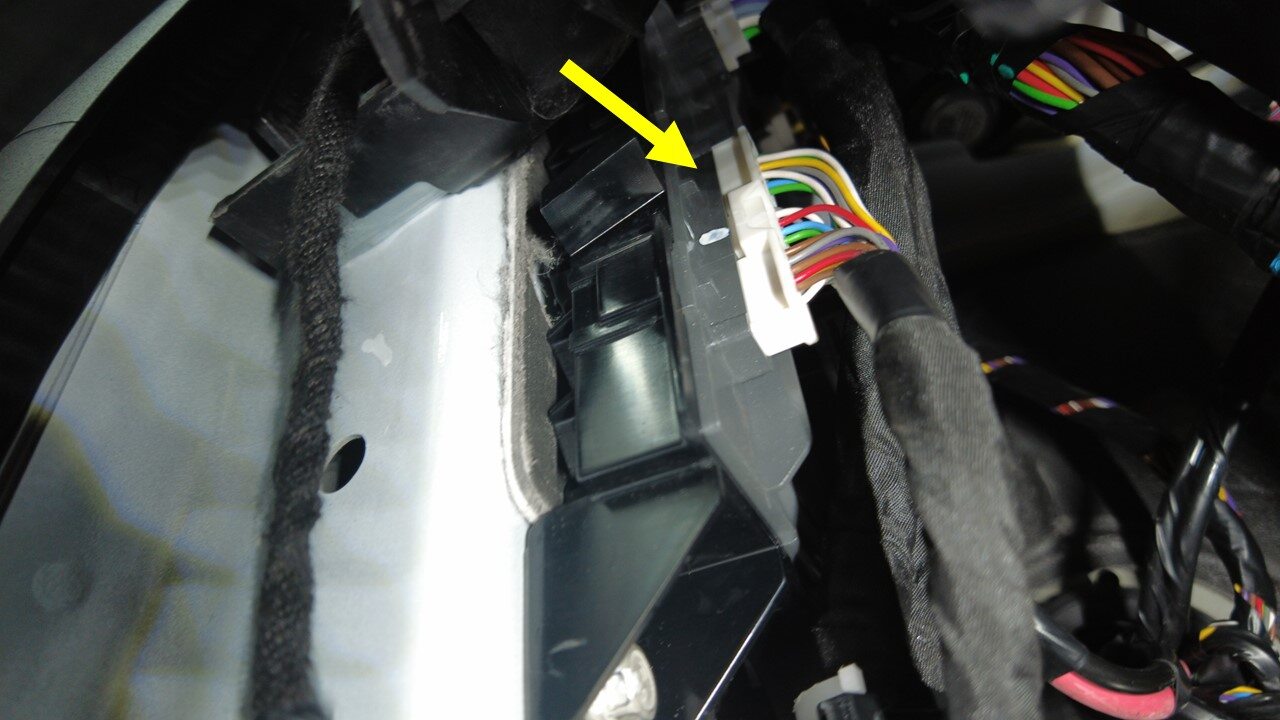

  25. 连接左侧 B 柱加速度计传感器连接器。
  26. 将左前卷收器连接器（2 个）连接到正确位置，直至听到清晰的锁止声。
  27. 将线束穿过车身开口布设到饰板区域，然后紧固将左侧车身线束固定到 B 柱上部的夹子（3 个）。
  28. 紧固将左侧车身线束固定到 B 柱下部的夹子（6 个）。
  29. 安装左侧 B 柱 A 段风管。请参阅 风管 - HVAC 段 - B 柱送风 - 左侧（Model Y L） ((拆卸和更换))。
  30. 将左侧车身线束连接器（2 个）连接到右前座椅下方。
  31. 将左侧车身线束连接器连接到约束控制模块 (RCM) 上。
  32. 紧固将左侧车身线束固定到第三排顶篷风管的夹子。
  33. 紧固将左侧车身线束固定到前排座椅和中控台下方的夹子（3 个）和导销。

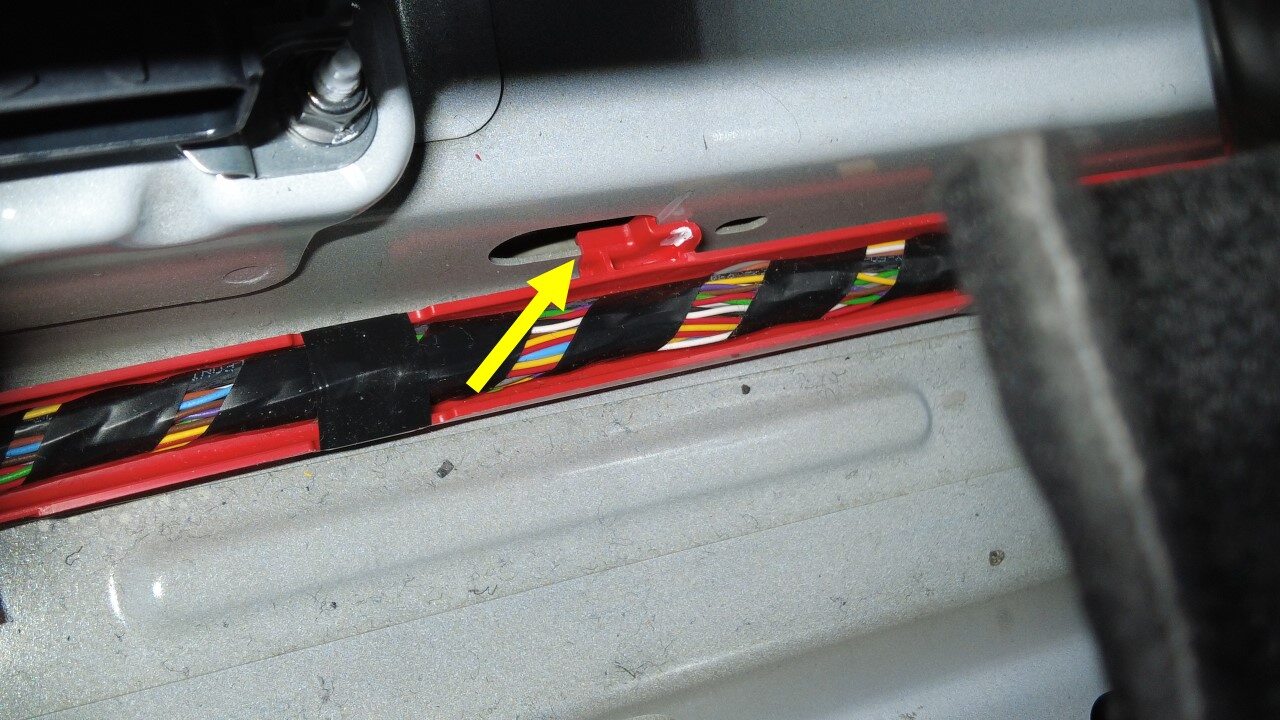

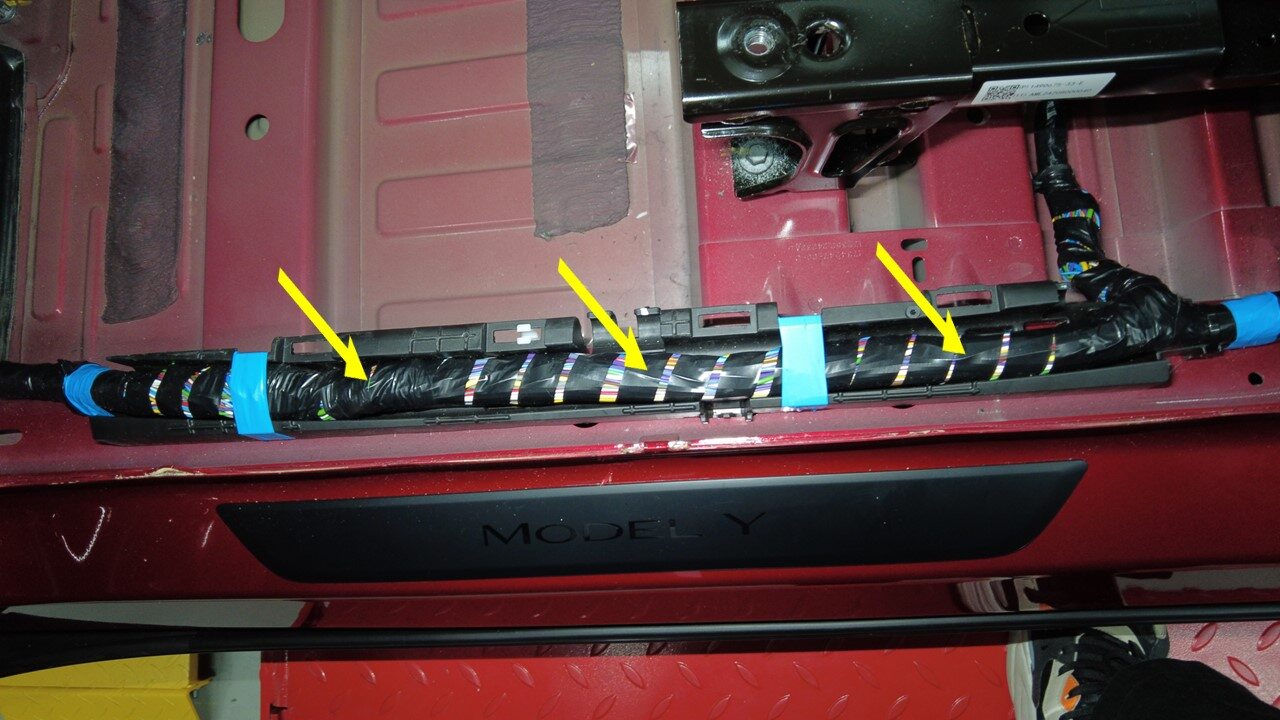

  34. 对齐定位销并紧固将左侧车身线束固定到左前门槛的夹子（3 个）。
  35. 紧固将左侧车身线束固定到左侧 A 柱的夹子（3 个）。
  36. 连接顶篷线束连接器。
  37. 安装将主前线束接地固定到左侧 A 柱的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
  38. 将 J2、J4 和 J5 车身连接器连接到左侧车辆控制器上。
  39. 连接主前线束 X909 连接器。
  40. 安装 LH B 柱饰板。请参阅 外饰板 - B 柱 - 左侧 ((拆卸和安装))。
  41. 安装左侧 B 柱 B 段风管。请参阅 风管 - B 柱下部段 - B 柱送风 - 左侧（Model Y L） ((拆卸和更换))。
  42. 安装驾驶室左前和右前地毯。请参阅 驾驶室地毯 - 前 - 左侧 ((拆卸和更换)) 和 驾驶室地毯 - 前 - 右侧 ((拆卸和更换))。
  43. 安装中控台总成。请参阅 中控台（Model Y L） ((拆卸和安装))。
  44. 安装第三排 B 段风管。请参阅 风管 - C 柱下部段 - 第三排送风 - 左侧（Model Y L） ((拆卸和更换))。
  45. 安装后备箱左侧饰板总成。请参阅 后备箱侧饰板 - 左侧（Model Y L） ((拆卸和更换))。
  46. 安装左侧和右侧前座椅。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。
  47. 安装第二排左侧座椅。请参阅 座椅总成 - 第二排座椅 - 左侧（Model Y L） ((拆卸和安装))。
  48. 退出电子驻车制动 (EPB) 维护模式。
    1. 解锁车辆网关。请参阅 网关（解锁）。
    2. 在触摸屏上，点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），点击Chassis > Brakes > EPB Service Mode，选择EPB Selection下拉列表中的Both，再选择Action Selection下拉列表中的Stop。点击Run，然后等待例行程序完成。
    3. 退出“维护模式”。请参阅 维护模式。
  49. 移走轮挡
  50. 升起所有车窗，关闭所有车门。
