电动转向柱 - 右驾驶 ((拆卸和安装))

校正代码 3205010201 FRT 0.78 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 电动转向柱 - 右驾驶 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱固定到横梁的螺母（4 个）
15 Nm (11.1 lbs-ft)
  • 15 毫米套筒
 重复使用
将转向柱固定到转向机总成的螺栓
18 Nm (13.3 lbs-ft)
  • 13 mm 套筒
 更换 1111523-00-A

拆卸

  1. 拆下前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  2. 拆下新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。

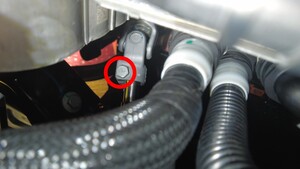

  3. 拆下并弃用将转向柱固定到转向机总成的螺栓。
    注
    可能需要稍微转动一下方向盘，以便接触螺栓。
    提示
    推荐使用以下工具
    • 13 mm 套筒
  4. 拆下驾驶位脚部空间风管。请参阅 驾驶位脚部空间风管 - 仪表板 - 右驾驶 ((拆卸和更换))。
  5. 拆下转向柱下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下部（右驾驶） ((拆卸和更换))。

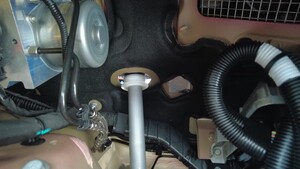

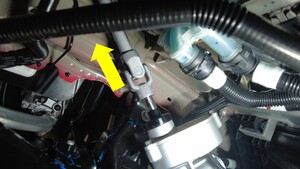

  6. 向上滑动电动转向柱，将其从转向机总成上拆下。

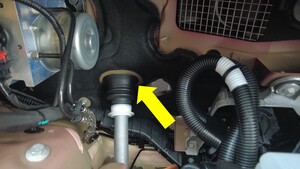

  7. 将转向柱护罩从隔板左侧松开。
    注
    先松开一个点，然后绕其进行操作。
  8. 在转向柱周围的仪表板区域粘贴胶带，以防损坏。

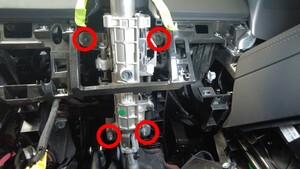

  9. 拆下将转向柱固定到横梁的螺母（4 个）。
    提示
    推荐使用以下工具
    • 15 毫米套筒

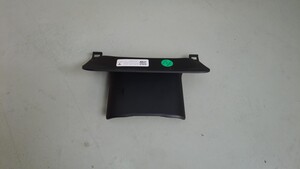

  10. 将转向柱上部间隙隔套从转向柱上拆下。

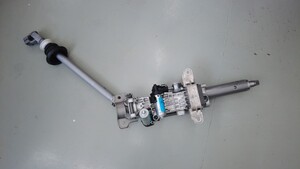

  11. 将转向柱从车辆上拆下。
    注
    拆卸时注意请勿触碰其他零件。

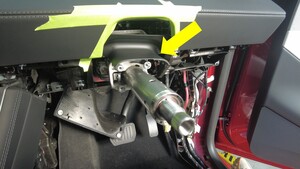

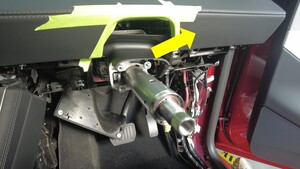

    1. 旋转并向外拉动转向柱，直至可以看到连接器。

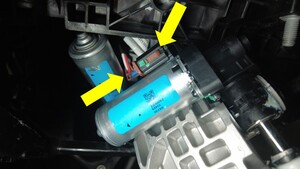

    2. 断开连接器（2 个）。
    3. 继续旋转并向外拉动转向柱，直至将其彻底从车辆上拆下。

安装

  1. 将转向柱安装到车辆上。
    注
    安装时注意请勿触碰其他零件。

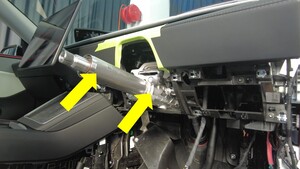

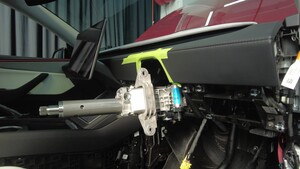

    1. 小心地旋转转向柱中间轴，将其穿过仪表板支架开口安装入位。
    2. 连接连接器（2 个）并继续安装转向柱。
    3. 将转向柱上部间隙隔套安装到转向柱上。
      注
      该步骤必须在将转向柱固定到横梁前执行。
    4. 继续旋转并向内移动转向柱，直至将其正确安装到车辆上。
  2. 安装将转向柱固定到横梁的螺母（4 个）。
    15 Nm (11.1 lbs-ft)
    提示
    推荐使用以下工具
    • 15 毫米套筒
  3. 揭下仪表板上的胶带。
  4. 将转向柱护罩安装到隔板左侧。
    注
    沿密封条按压，确保密封条完全就位。
  5. 向下滑动电动转向柱，将其安装到转向机总成上。
    注
    确保中间轴对齐并且完全就位。
  6. 安装转向柱下部间隙隔套。请参阅 间隙隐藏饰板 - 转向柱 - 下部（右驾驶） ((拆卸和更换))。
  7. 安装驾驶位脚部空间风管。请参阅 驾驶位脚部空间风管 - 仪表板 - 右驾驶 ((拆卸和更换))。
  8. 安装一个新的螺栓，将转向柱固定到转向机总成。
    18 Nm (13.3 lbs-ft)
    注
    可能需要稍微转动一下方向盘，以便接触螺栓。
    提示
    推荐使用以下工具
    • 13 mm 套筒
  9. 安装新鲜空气进气槽.请参阅 风管 - 进气 ((拆卸和更换))。
  10. 安装前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
