制动助力器总成 - 机电制动助力器（右驾驶）（Model Y L） ((拆卸和更换))

校正代码 3320010032 FRT 1.38 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-03-11: 发布了新的程序。

拆卸

  1. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  2. 拆下新鲜空气进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
  3. 拆卸雨刮器模块。请参阅 雨刮模块 - 右驾驶 ((拆卸和更换))。
  4. 拆下右侧雨刮器支架铅笔形支架。请参阅 撑杆 - 雨刮支架到避震塔加强件 - 右侧 ((拆卸和更换))。
  5. 拆下驾驶位脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 驾驶位 ((拆卸和更换))。

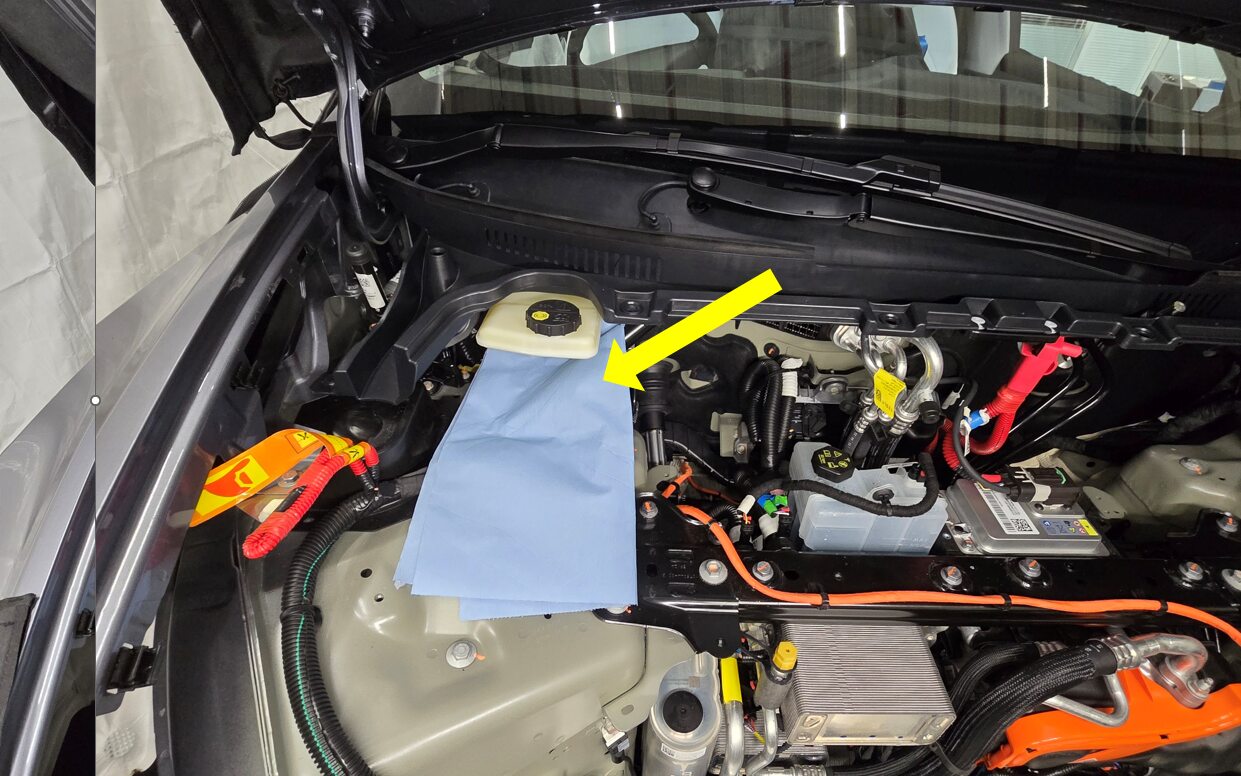

  6. 在制动管路和制动液储液罐区域下方放置吸收性材料。

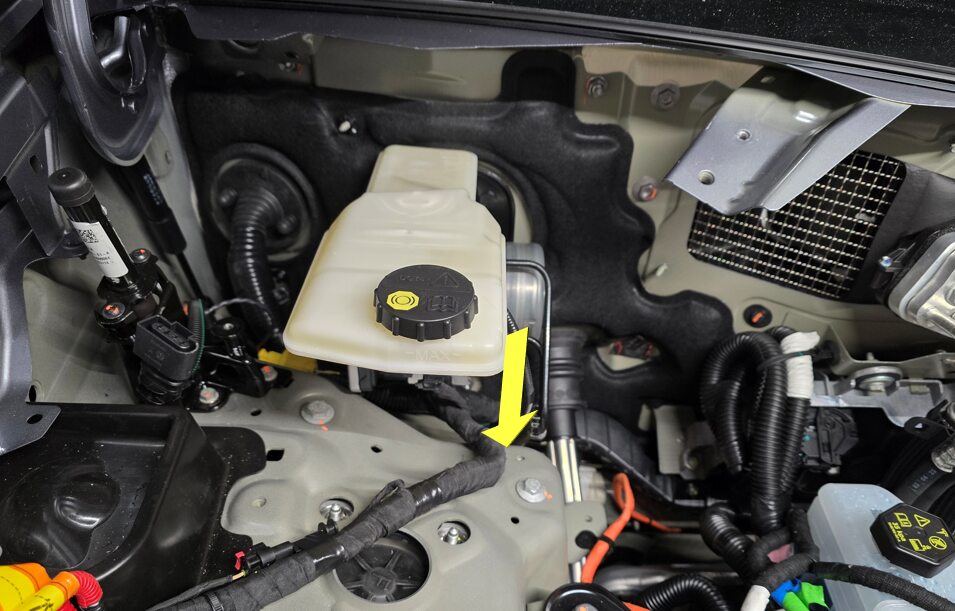

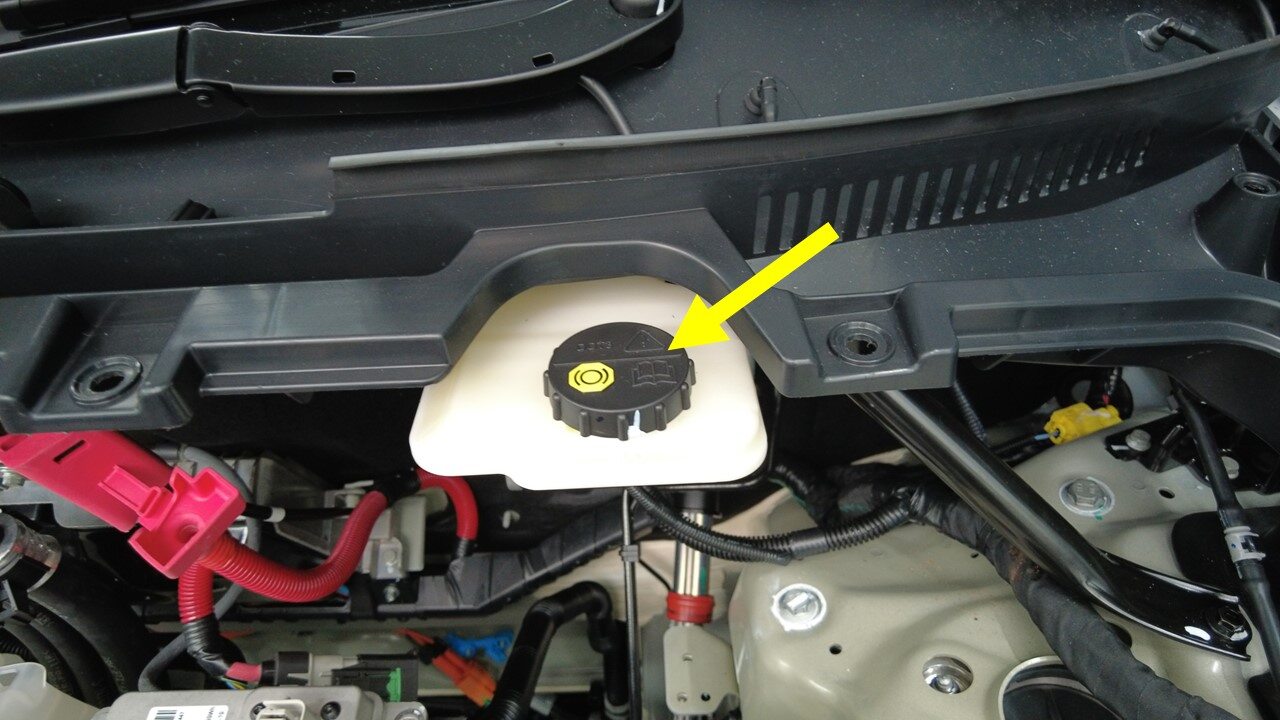

  7. 清洁制动液储液罐周周边区域，然后拆下制动储液罐罐盖。

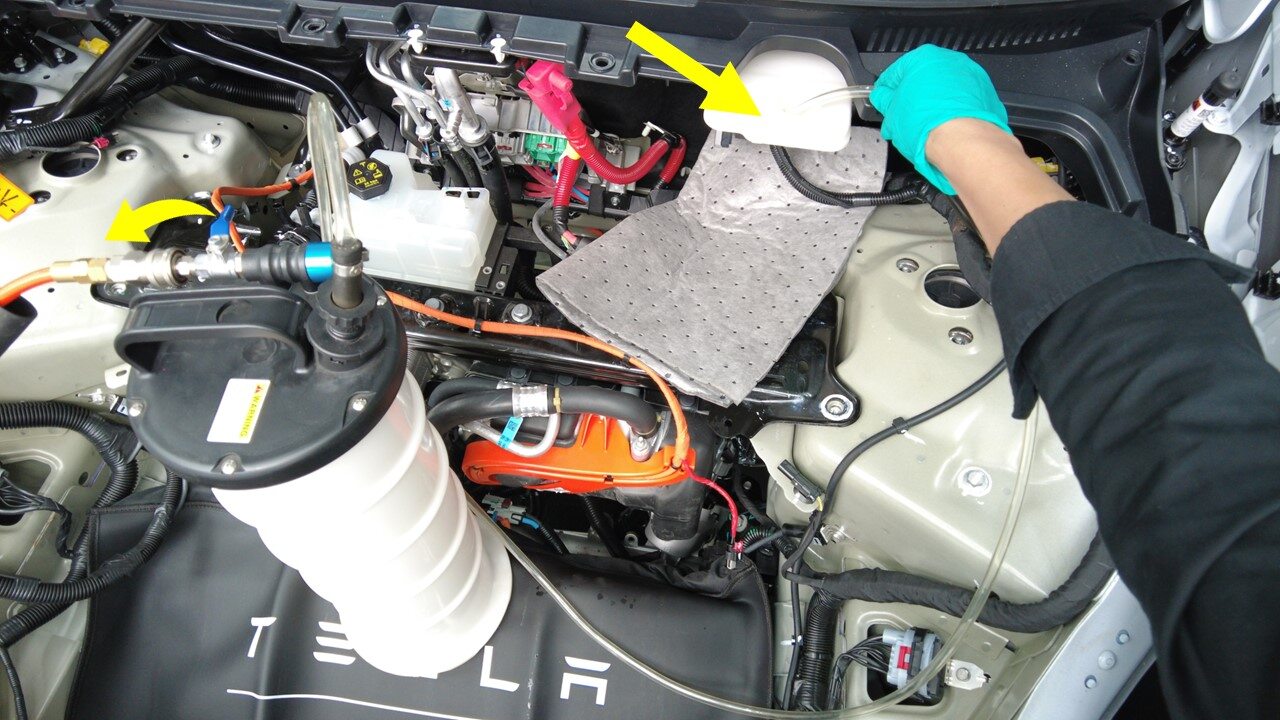

  8. 使用制动液排液器清除储液罐中的制动液。

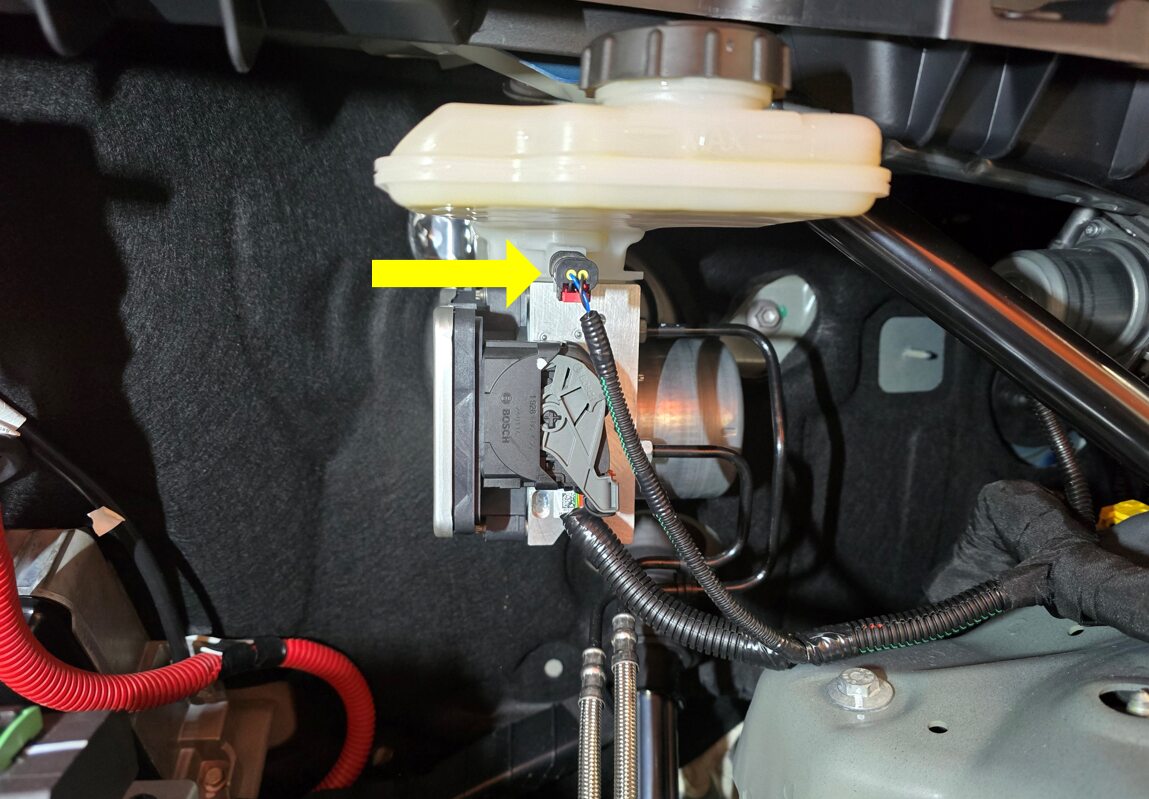

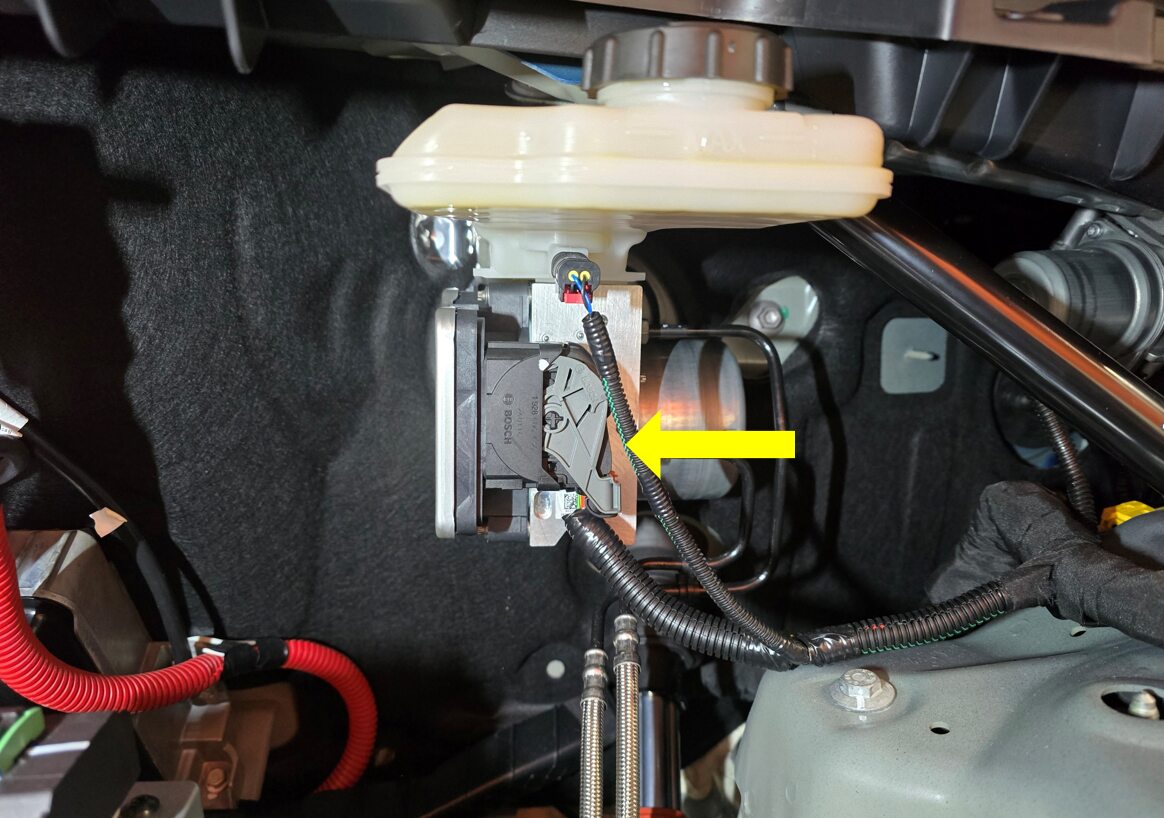

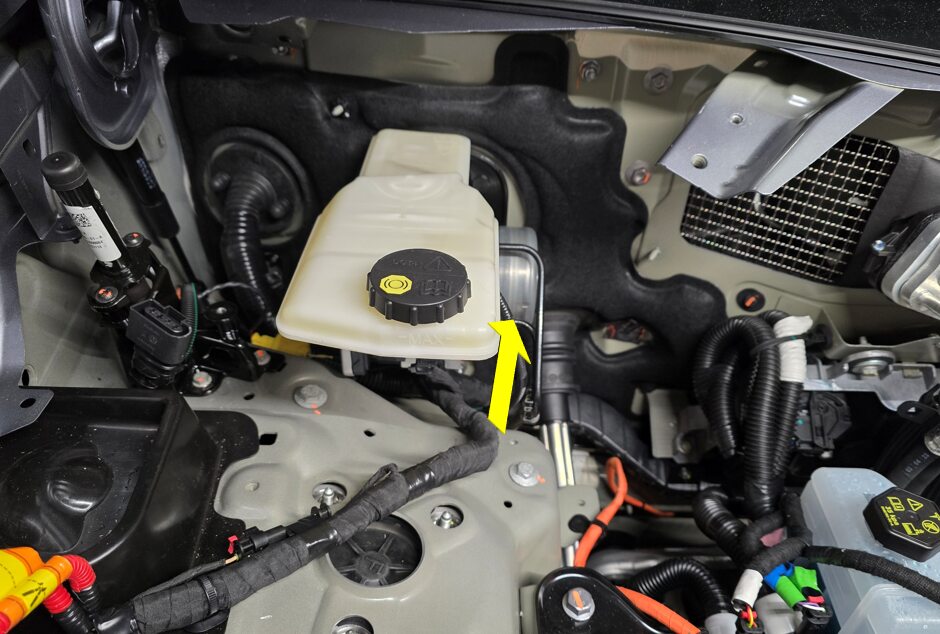

  9. 断开制动液液位传感器连接器。
    注
    请勿向下按压红色锁片。拉动红色锁片进行解锁，然后再次拉动以松开连接器。
  10. 松开连接器锁，然后断开制动助力器电子控制单元 (ECU) 线束连接器。

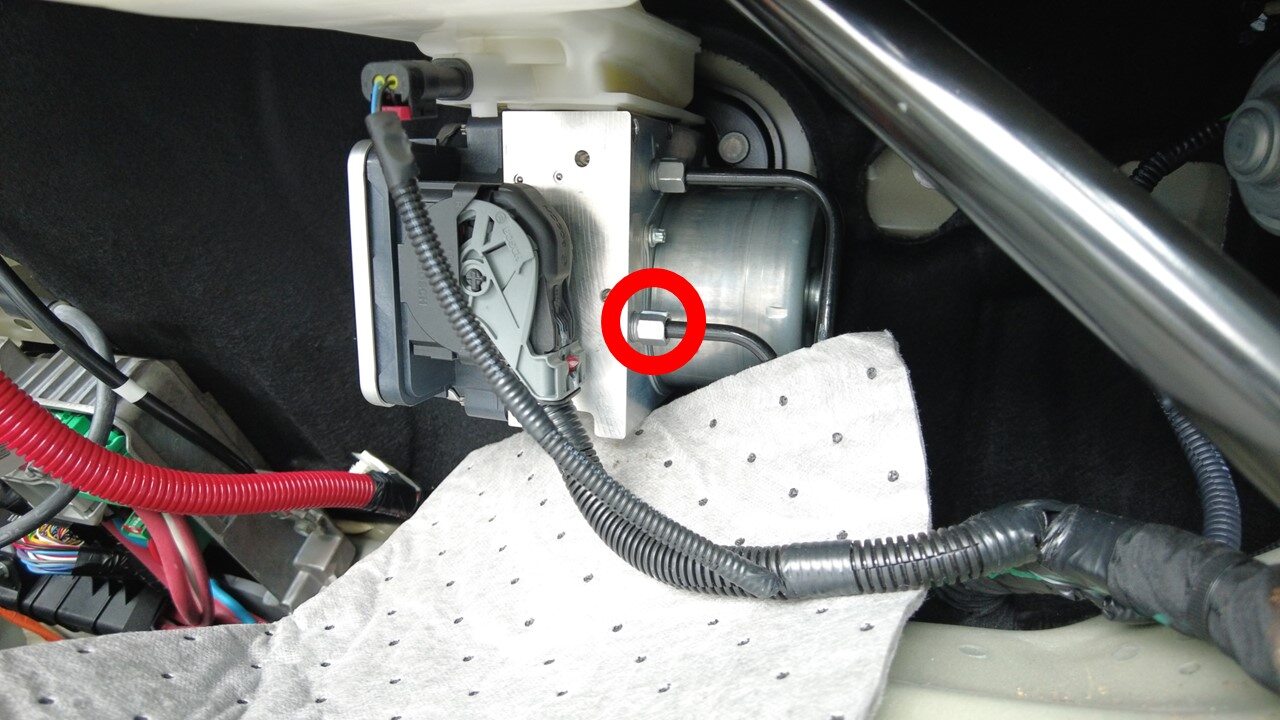

  11. 拆下将主缸辅管固定到制动助力器的螺母。
    提示
    推荐使用以下工具
    • 12 毫米六角扩口螺母扳手

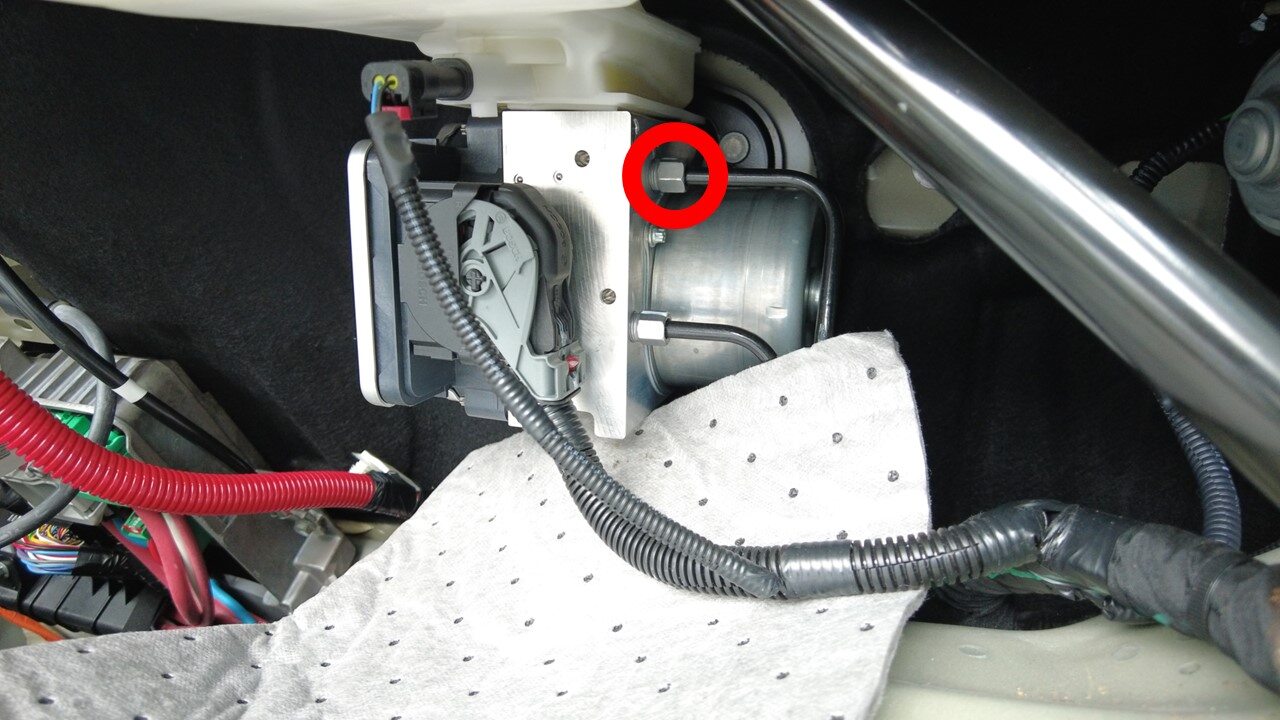

  12. 拆下将主缸主管固定到制动助力器的螺母。
    提示
    推荐使用以下工具
    • 12 毫米六角扩口螺母扳手

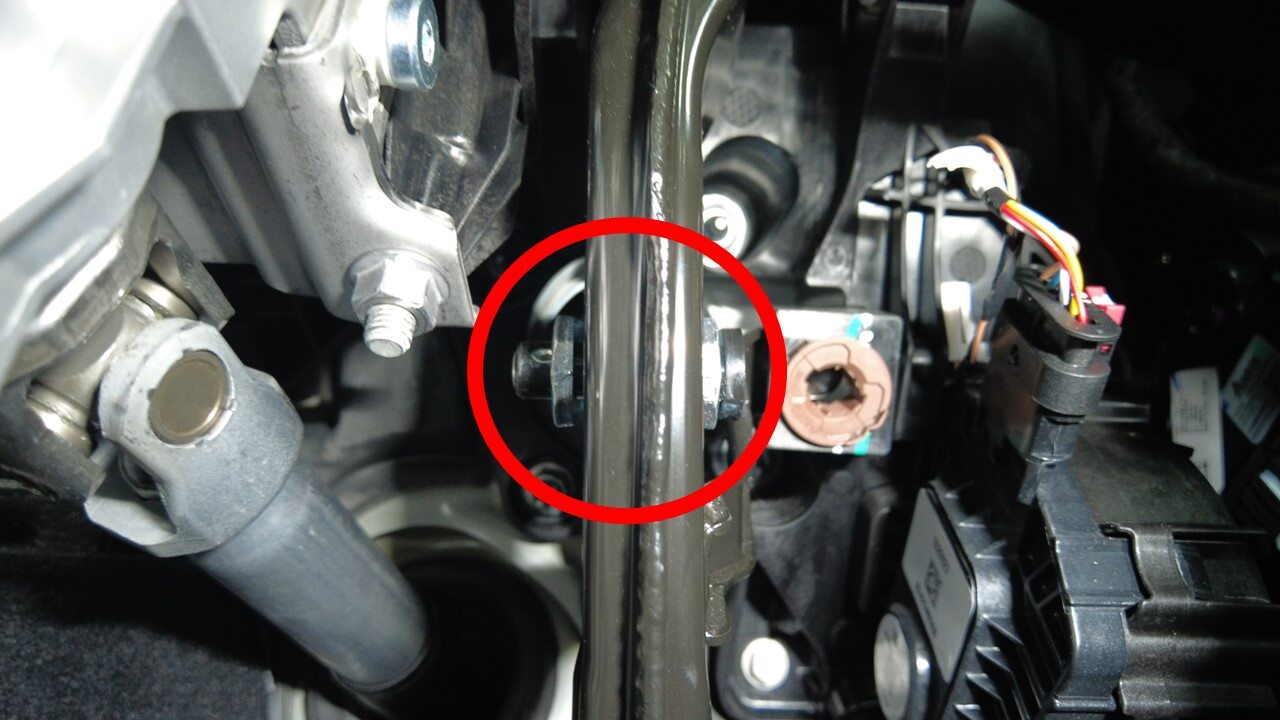

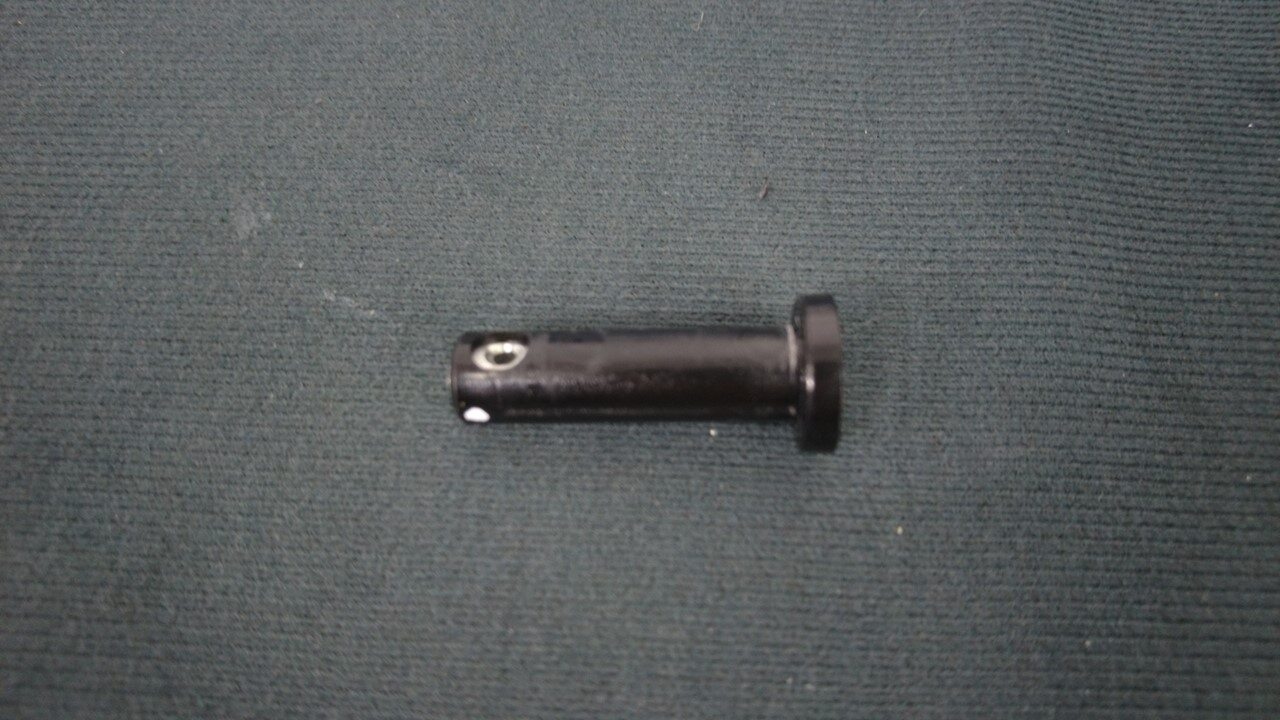

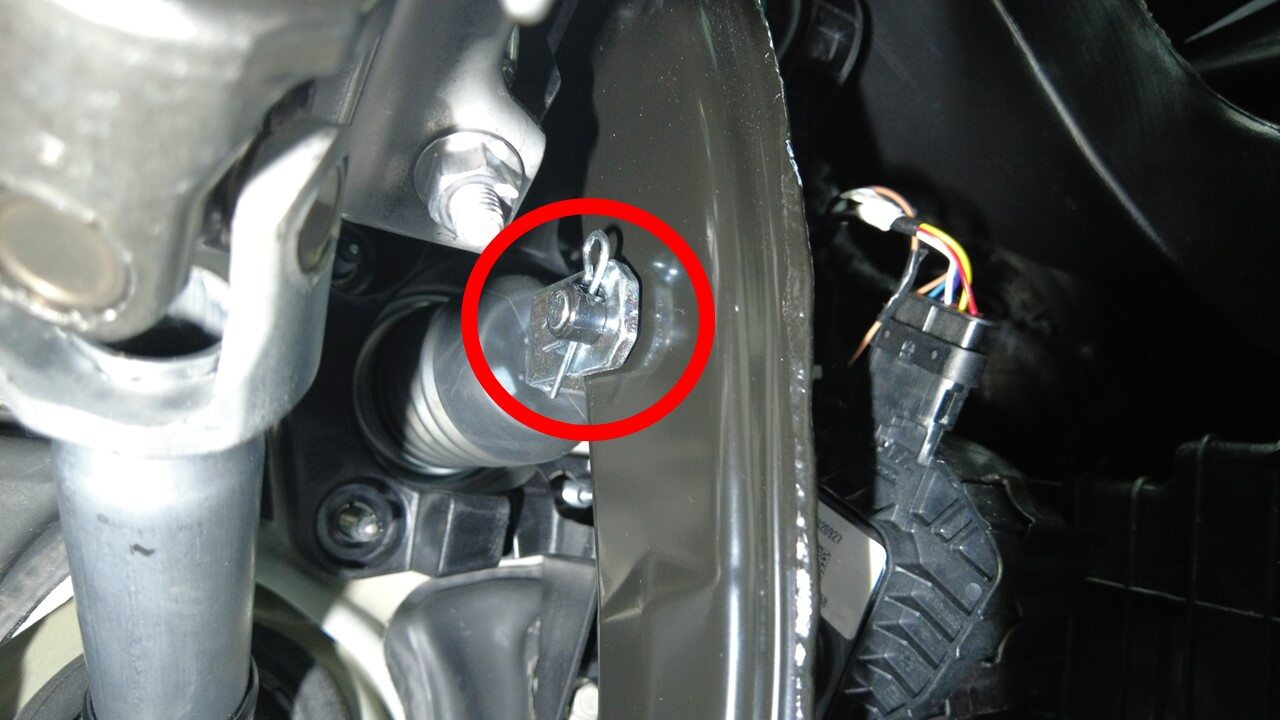

  13. 松开将制动器 U 型夹销固定到制动踏板总成的开口销。

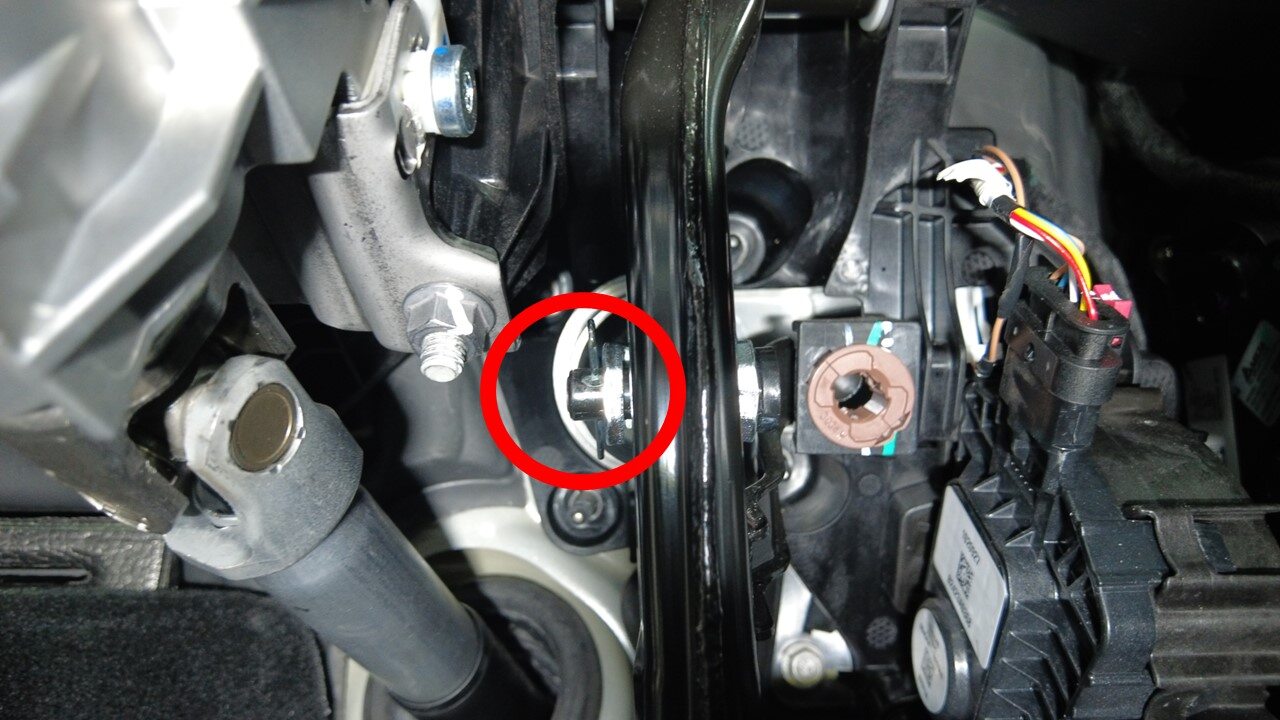

  14. 将制动器 U 型夹销从制动踏板总成上拆下。

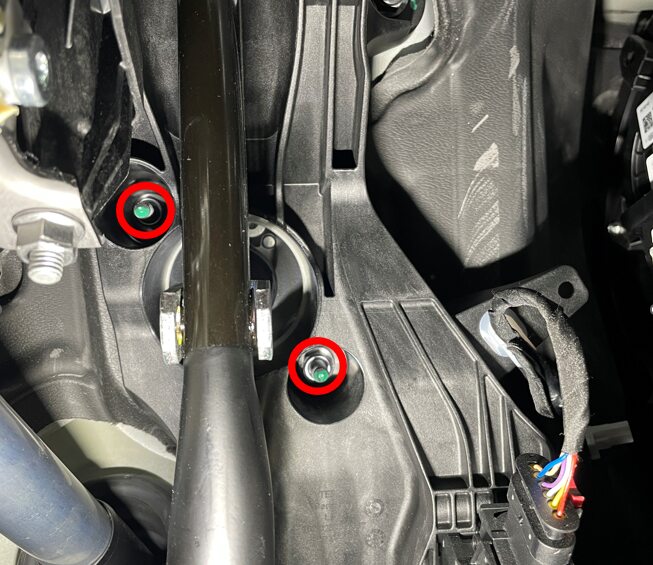

  15. 拆下并弃用将制动总成固定到隔板的螺母（2 个），然后将制动助力器总成从车辆上拆下。
    注
    先径直向外拉动以使制动踏板从仪表板顶杆上脱离，再将其提起。
    注
    拆卸时，在制动助力器总成下方放置吸收性材料。
    提示
    推荐使用以下工具
    • 3/8 英寸钻头 13 毫米深套筒

更换

  1. 将制动助力器放置在车辆上，然后安装新的螺母（2 个）(1111541-00-A)，将制动器总成固定到隔板。
    16.5 Nm (12.2 lbs-ft)
    提示
    推荐使用以下工具
    • 3/8 英寸钻头 13 毫米深套筒

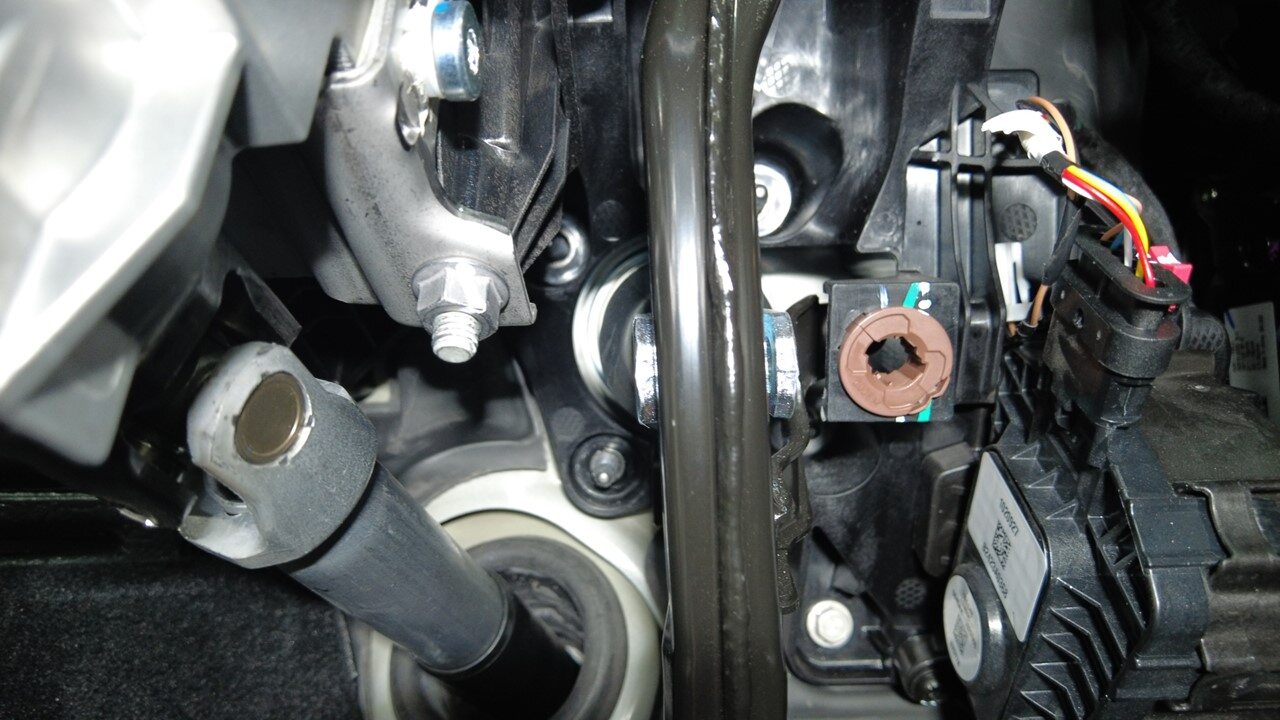

  2. 将制动踏板对齐 iBooster 杆，然后将制动器 U 型夹销安装到制动踏板总成上。

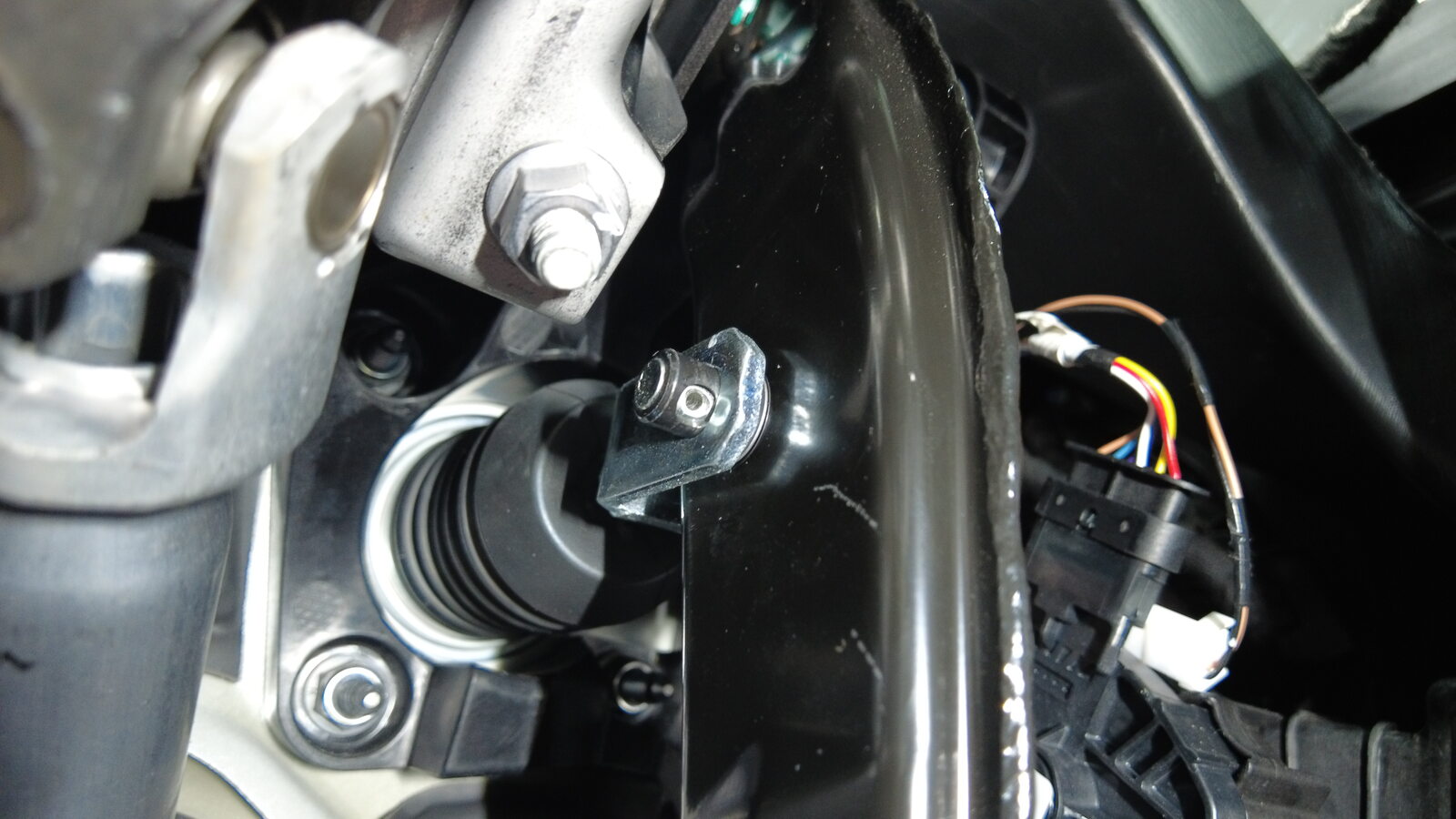

  3. 安装将制动器 U 型夹销固定到踏板总成的开口销。
  4. 安装驾驶位脚部空间隔音板。请参阅 隔音板 - 脚部空间 - 驾驶位 ((拆卸和更换))。
  5. 安装将主缸主管固定到制动助力器的螺母。
    18 Nm (13.3 lbs-ft)
    提示
    推荐使用以下工具
    • 12 毫米六角扩口螺母扳手
  6. 安装将主缸辅管固定到制动助力器的螺母。
    18 Nm (13.3 lbs-ft)
    提示
    推荐使用以下工具
    • 12 毫米六角扩口螺母扳手
  7. 连接制动助力器电子控制单元 (ECU) 线束连接器。
  8. 连接制动液液位传感器连接器。
  9. 安装右侧雨刮器支架铅笔形支架。请参阅 撑杆 - 雨刮支架到避震塔加强件 - 右侧 ((拆卸和更换))。
  10. 安装雨刮器模块。请参阅 雨刮模块 - 右驾驶 ((拆卸和更换))。
  11. 连接低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
  12. 拆下前轮毂盖。请参阅 轮毂盖 - 轮毂（Model Y L） ((拆卸和更换))。
  13. 排放制动液，然后加注制动液。请参阅 。
  14. 安装前轮毂盖。请参阅 轮毂盖 - 轮毂（Model Y L） ((拆卸和更换))。
  15. 安装新鲜空气进气槽.请参阅 风管 - 进气 ((拆卸和更换))。
  16. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  17. 进行道路测试，确保制动踏板触感及制动性能正常。
    注
    将试驾校正代码 00040100 作为一项单独的工项添加至服务工单 (SV)。
