扶手箱盖内部总成 - 中控台（Model Y L） ((拆卸和更换))
校正代码
15190200902
FRT
0.66
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
-
拆下后端模块。请参阅 后端模块 - 中控台（Model Y L） ((拆卸和安装))。
注拆卸过程中，执行部分步骤时需要格外小心。请观看动画以获取详细指导。
- 拆下扶手。请参阅 扶手总成 - 中控台 2.5 ((拆卸和更换))。
-

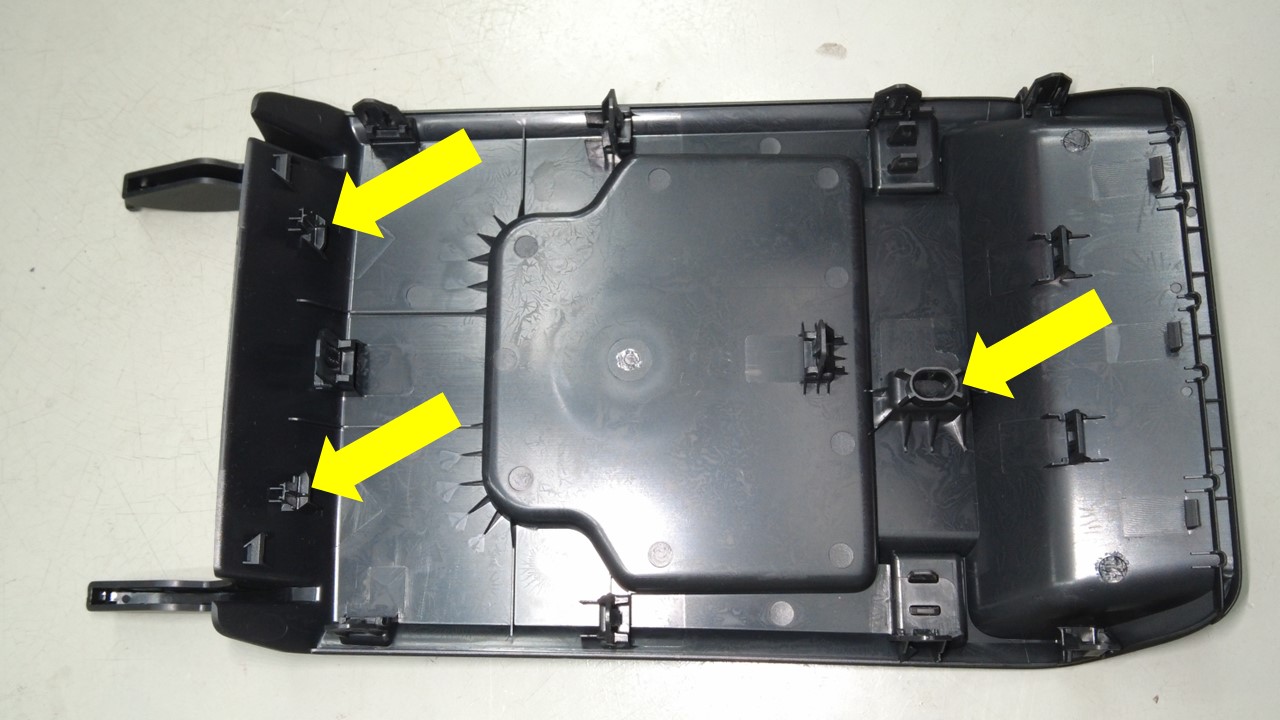

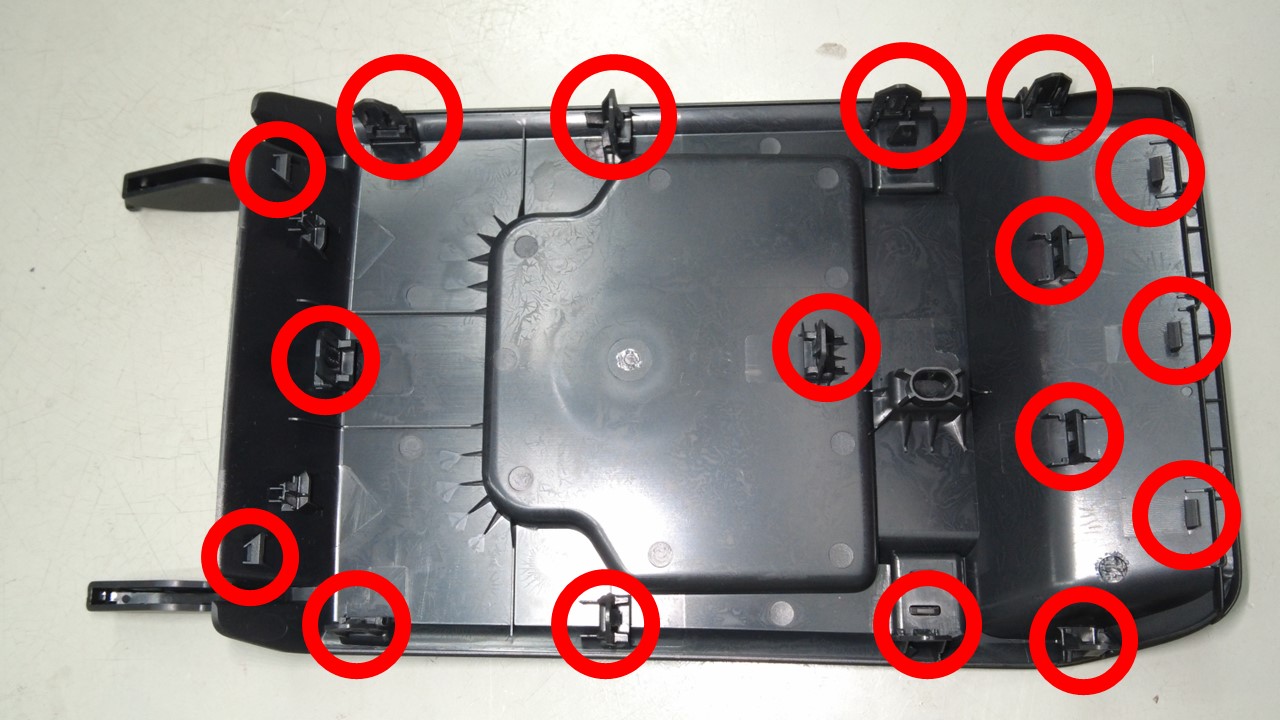

松开卡子和固定销，然后拆下扶手内部总成。

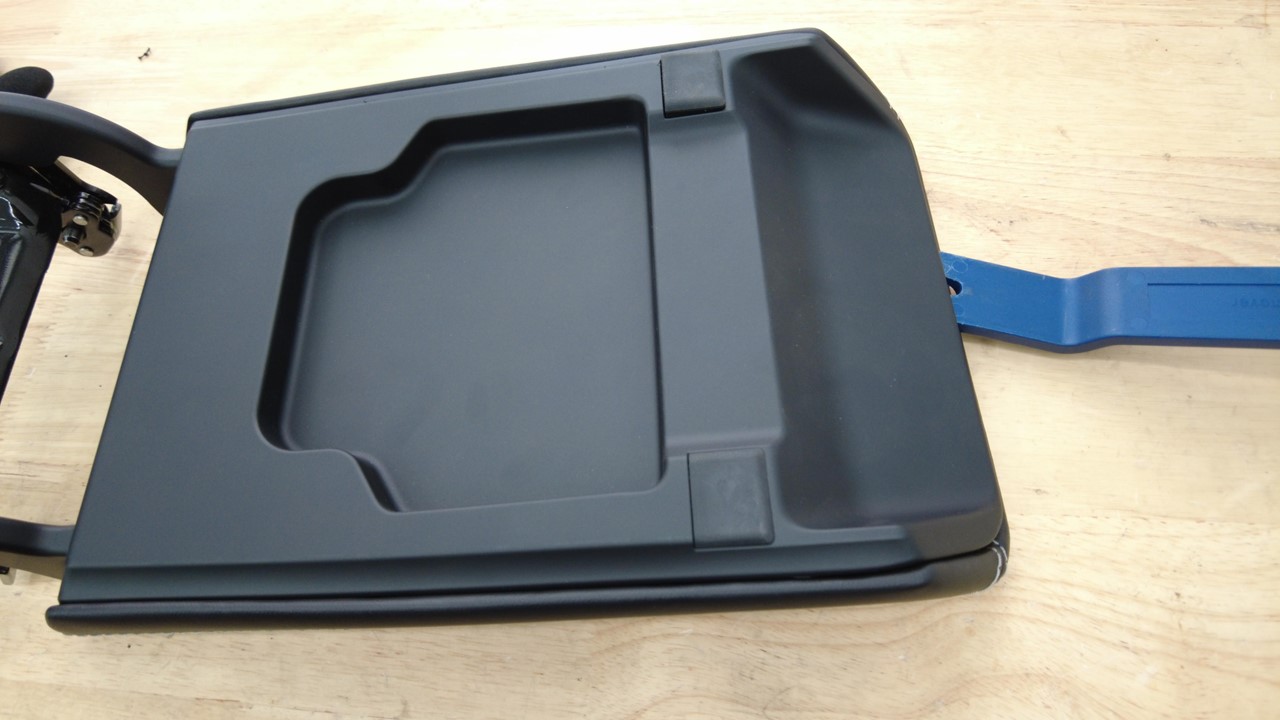

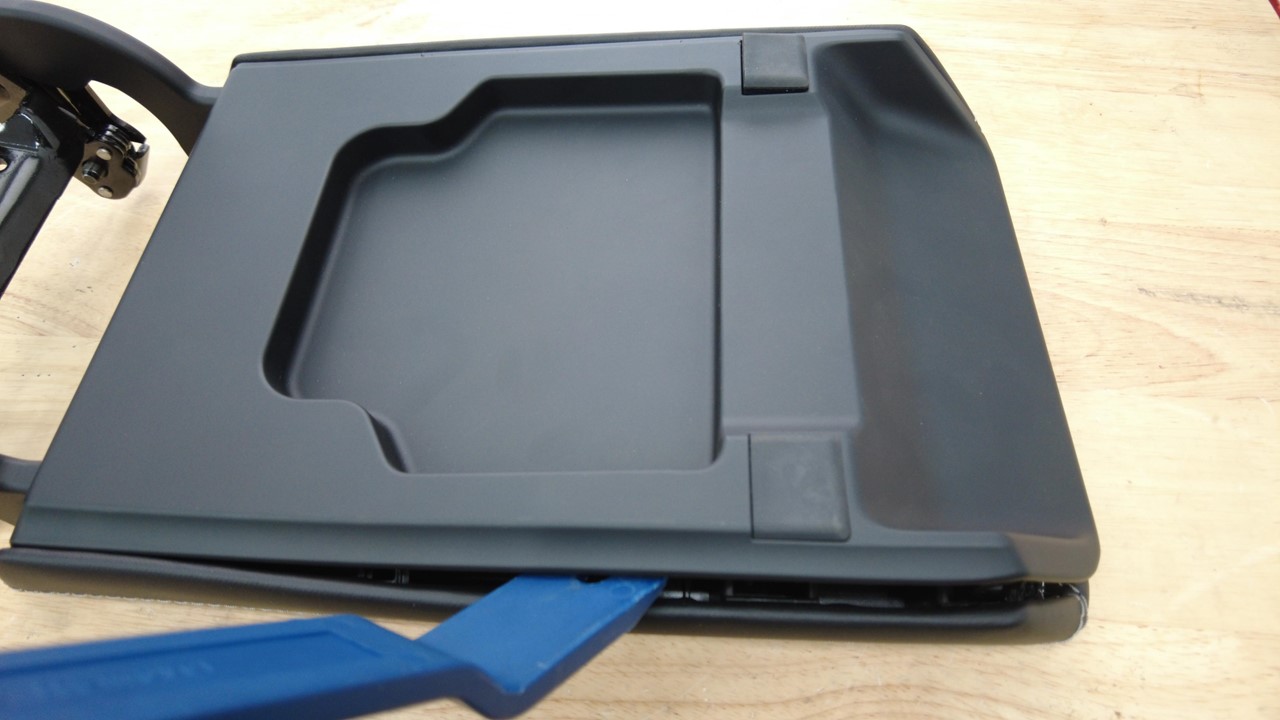

注松开卡子时，从扶手前部边缘开始，然后逐步向铰链侧操作。松开卡子时，将饰板工具尽可能靠近卡子放置。注意请勿损坏卡子。如出现任何损坏，请更换零件。
安装
-
将内部总成上的固定销与扶手上的孔洞对齐，然后紧固将扶手内部总成固定到扶手的卡子。
注如果拆卸时原装零件受到损坏，请安装新的零件。确保内部总成与铰链臂正确接合。
- 安装扶手。请参阅 扶手总成 - 中控台 2.5 ((拆卸和更换))。
- 安装后端模块。请参阅 后端模块 - 中控台（Model Y L） ((拆卸和安装))。
