降噪材料 - 前围板 ((拆卸和安装))

校正代码 1201010102 FRT 2.16 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 降噪材料 - 前围板 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将电气线束固定到右侧 A 柱的螺栓
10 Nm (7.4 lbs-ft)
  • SOCKET, 1/4" DR., DEEP, MAGNETIC, 10MM
 重复使用
将接地线束固定到左侧 A 柱区域的螺栓
10 Nm (7.4 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 10 毫米深套筒
 重复使用
将前控制器上部接地带固定到车身的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
 更换 1128091-00-B
将正极跳线柱固定到前围篦板支架的螺柱
8 Nm (5.9 lbs-ft)
  • 外梅花 E5
 重复使用
将车载电脑支架左角固定到车身的螺母
15 Nm (11.1 lbs-ft)
  • 13 mm 套筒
 重复使用
将前围板铅笔形支架固定到车身的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
 重复使用
将解耦制动系统 (DPB) 固定到隔板的螺栓（2 个）
16.5 Nm (12.2 lbs-ft)
  • 13 毫米深套筒
  • 带角度测量的扭矩扳手
 更换 1111541-00-A
将转向柱固定到转向机总成的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米深套筒
 更换 1111523-00-A

拆卸

  1. 启用“维护模式”。请参阅维护模式。
  2. 拆下驾驶位脚部空间风管。请参阅风管 - 驾驶位 - 脚部空间 ((拆卸和更换))。
  3. 拆下左前地毯。请参阅驾驶室地毯 - 前 - 左侧 ((拆卸和更换))。
  4. 拆下副驾位脚部空间风管。请参阅风管 - 副驾位 - 脚部空间 ((拆卸和更换))。
  5. 拆下右前地毯。请参阅驾驶室地毯 - 前 - 右侧 ((拆卸和更换))。
  6. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅滤清器 - 活性炭和 HEPA ((拆卸和更换))。
  7. 拆下前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  8. 断开低压电池。请参阅低压电源（锂）（断开和连接） (Modify)。
  9. 拆下雨刮器模块。请参阅雨刮器模块（左驾驶） ((拆卸和更换))。
  10. 拆下驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))。
  11. 断开车载电脑左侧连接器（3 个）。
  12. 松开将电气线束固定到车载电脑下部的夹子（2 个）。
  13. 断开车载电脑右侧连接器（3 个）。
  14. 拆下将电气线束固定到右侧 A 柱的螺栓。
    提示
    推荐使用以下工具
    • SOCKET, 1/4" DR., DEEP, MAGNETIC, 10MM
  15. 松开连接器锁，然后将 J1 电源电气连接器从右侧车身控制器模块上断开。
  16. 将 J6 前备箱储物单元电气连接器从右侧车身控制器模块上断开。
  17. 松开连接器锁，然后断开连接器。
  18. 松开将连接器固定到右侧车身控制模块的卡子。
  19. 松开连接器锁，然后断开低压连接器。
  20. 松开将直流-直流电缆固定到右侧线束支架的卡子和挂钩。
  21. 将索环推过右侧隔板，然后将前部线束右侧穿过右侧隔板移入。
  22. 松开将前部线束固定到右侧前围板的夹子（2 个）。
  23. 松开连接器锁，然后断开加速踏板连接器。
  24. 松开将前部线束固定到加速踏板区域附近车身的夹子（2 个）。
  25. 松开将前部线束固定到左侧前围板的夹子（3 个）。
  26. 将前部线束从右侧拉动到左侧。
  27. 拆下将接地线束固定到左侧 A 柱区域的螺栓。
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒
  28. 松开连接器锁，然后将 J1 电源电气连接器从左侧车身控制器模块上断开。
  29. 将 J6 前备箱储物单元电气连接器从左侧车身控制器模块上断开。
  30. 将前部线束白色连接器 X909 从左侧车身线束上断开。
  31. 将线束夹（2 个）从左侧车身控制器上松开。
  32. 将索环推过左侧隔板，然后将前部线束左侧穿过左侧隔板移入。
  33. 拆下并弃用将前控制器上部接地带固定到车身的螺栓。
    注
    推荐使用以下工具
    • 10 毫米深套筒
  34. 拆下正极跳线柱罩。
  35. 拆下将正极跳线柱固定到前围篦板支架的螺柱。
    注
    推荐使用以下工具
    • 外梅花 E5
  36. 断开制动液液位传感器连接器。
  37. 松开连接器锁，然后断开解耦制动系统 (DPB) 总成线束连接器。
  38. 拆下前部车身控制模块。请参阅第三代前控制器总成 ((拆卸和安装))。
  39. 在车载电脑冷却液软管连接点下方放置吸收性材料。
  40. 松开弹簧夹（2 个），断开内外冷却液软管至车载电脑支座，然后尽快堵住接头端部。
    注
    如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
  41. 将车载电脑冷却液端口塞安装到车载电脑的入口和出口。
    提示
    推荐使用以下工具
    • 1119171-00-A 车载电脑冷却液端口堵头
  42. 拆下将车载电脑支架左角固定到车身的螺母。
    注
    推荐使用以下工具
    • 13 mm 套筒

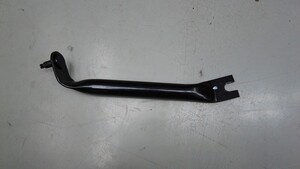

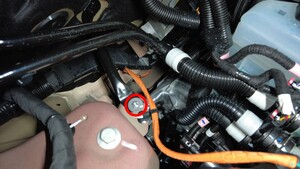

  43. 拆下将前围板铅笔形支架固定到车身的螺栓。
    注
    推荐使用以下工具
    • 10 毫米深套筒
  44. 松开将制动器 U 型夹销固定到踏板总成的开口销。

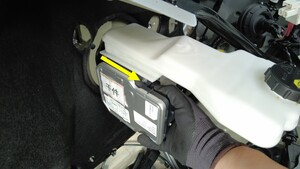

  45. 将制动器 U 型夹销从制动踏板总成上拆下。

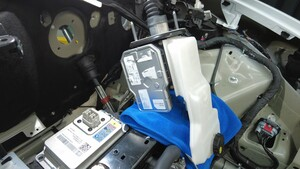

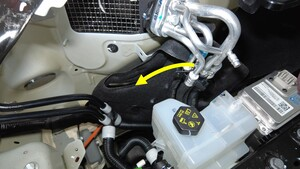

  46. 拆下并弃用将解耦制动系统 (DPB) 固定到隔板的螺栓（2 个），然后小心地将解耦制动系统 (DPB) 从车辆上拆下。
    注
    将解耦制动系统 (DPB) 总成放置在超细纤维毛巾上，以免损坏。
    注
    推荐使用以下工具
    • 13 毫米深套筒
    • 带角度测量的扭矩扳手

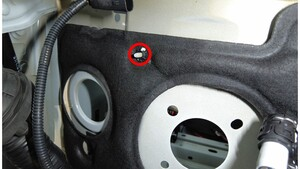

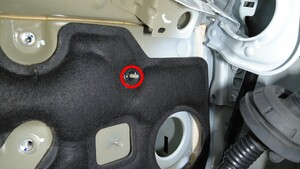

  47. 松开将电机舱降噪衬垫固定到隔板的卡子（2 个）。

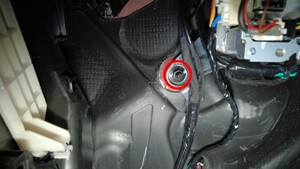

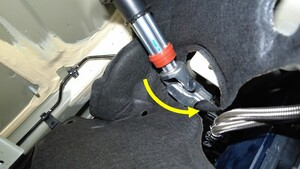

  48. 拆下并弃用将转向柱固定到转向机总成的螺栓。
    提示
    推荐使用以下工具
    • 13 毫米深套筒

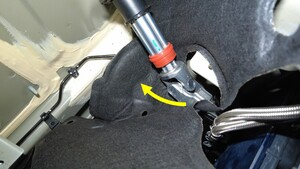

  49. 向上滑动电动转向柱，将其从转向机总成上拆下。

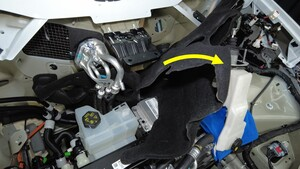

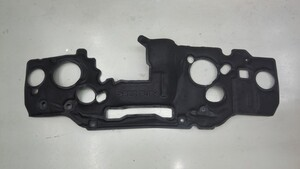

  50. 将前围板降噪衬垫从车辆上拆下。
    注
    请留意转向柱，注意请勿损坏降噪衬垫。

安装

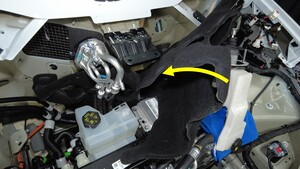

  1. 将前围板降噪衬垫安装到车辆上。
    注
    请留意转向柱，注意请勿损坏降噪衬垫。
  2. 向下滑动电动转向柱，将其安装到转向机总成上。
  3. 安装一个新螺栓，将转向柱固定到转向机总成上。
    18 Nm (13.3 lbs-ft)
    提示
    推荐使用以下工具
    • 13 毫米深套筒
  4. 安装将电机舱降噪衬垫固定到隔板的卡子（2 个）。
  5. 将解耦制动系统 (DPB) 放置在车辆上，然后安装新的螺栓（2 个），将解耦制动系统 (DPB) 固定到隔板。
    16.5 Nm (12.2 lbs-ft)
    注
    推荐使用以下工具
    • 13 毫米深套筒
    • 带角度测量的扭矩扳手
  6. 将制动踏板对齐 iBooster 杆，然后将制动器 U 型夹销安装到制动踏板总成上。
  7. 安装将制动器 U 型夹销固定到踏板总成的开口销。
  8. 安装将前围板铅笔形支架固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    注
    推荐使用以下工具
    • 10 毫米深套筒
  9. 安装将车载电脑支架左角固定到车身的螺母。
    15 Nm (11.1 lbs-ft)
    注
    推荐使用以下工具
    • 13 mm 套筒
  10. 拆下车载电脑冷却液软管塞（2 个）。
  11. 将车载电脑冷却液端口塞从车载电脑上拆下。
  12. 将软管固定到车载电脑冷却液入口和出口，然后接合弹簧夹（2 个）。
    注
    执行推拉推测试以确保软管完全就位。
    注
    如果冷却液流失量超过 1 升，则需要进行冷却液真空加注。
  13. 取走车载电脑冷却液软管连接点下方的吸收性材料。
  14. 安装前车身控制模块。请参阅第三代前控制器总成 ((拆卸和安装))。
  15. 安装将正极跳线柱固定到前围篦板支架的螺柱。
    8 Nm (5.9 lbs-ft)
    注
    推荐使用以下工具
    • 外梅花 E5
  16. 安装正极跳线柱罩。
  17. 安装新的螺栓，将前控制器上部接地带固定到车身。
    10 Nm (7.4 lbs-ft)
    注
    推荐使用以下工具
    • 10 毫米深套筒
  18. 连接制动液液位传感器连接器。
  19. 连接解耦制动系统 (DPB) 总成线束连接器。
  20. 将前部线束左侧穿过左侧隔板，然后安装索环。
  21. 将前部线束右侧穿过右侧隔板，然后安装索环。
  22. 安装雨刮器模块。请参阅雨刮器模块（左驾驶） ((拆卸和更换))。
  23. 将 J6 前备箱储物单元电气连接器连接到左侧车身控制器模块。
  24. 将 J1 电源电气连接器连接到左侧车身控制器模块。
  25. 将线束夹（2 个）安装到左侧车身控制器上。
  26. 将前部线束白色连接器 X909 连接到左侧车身线束。
  27. 安装将接地线束固定到左侧 A 柱区域的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 毫米深套筒
  28. 安装将前部线束固定到左侧前围板的夹子（3 个）。
  29. 安装将前部线束固定到加速踏板区域附近车身的夹子（2 个）。
  30. 连接加速踏板连接器。
  31. 将前部线束从左侧拉动到右侧。
  32. 安装将前部线束固定到右侧前围板的夹子（2 个）。
  33. 安装驾驶位脚部空间风管。请参阅风管 - 驾驶位 - 脚部空间 ((拆卸和更换))。
  34. 安装左前地毯。请参阅驾驶室地毯 - 前 - 左侧 ((拆卸和更换))。
  35. 将 J6 前备箱储物单元电气连接器连接到右侧车身控制器模块。
  36. 将 J1 电源电气连接器连接到右侧车身控制器模块。
  37. 安装将电气线束固定到右侧 A 柱的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • SOCKET, 1/4" DR., DEEP, MAGNETIC, 10MM
  38. 安装将直流-直流电缆固定到右侧线束支架的卡子和挂钩。
  39. 连接低压连接器。
  40. 连接连接器，然后安装将连接器固定到右侧车身控制模块的卡子。
  41. 连接车载电脑右侧连接器（3 个）。
  42. 安装将电气线束固定到车载电脑下部的夹子（2 个）。
  43. 连接车载电脑左侧连接器（3 个）。
  44. 安装副驾位脚部空间风管。请参阅风管 - 副驾位 - 脚部空间 ((拆卸和更换))。
  45. 安装右前地毯。请参阅驾驶室地毯 - 前 - 右侧 ((拆卸和更换))。
  46. 连接低压电池。请参阅低压电源（锂）（断开和连接） (Modify)。
  47. 拆下冷却液罐罐盖，然后加注冷却液至适当液位。
    注
    确保冷却液液位处于 "Max" 线处。
  48. 解锁车辆网关。请参阅网关（解锁）。
  49. 在触摸屏上，点击Service Mode > Thermal > Coolant System > Coolant Purge Start，选择Run以启动例行程序，然后等待例行程序完成。
    注
    确保车辆未处于“前进”挡，将车辆换至“前进”挡时，此例行程序将停止。测试将持续约 10 分钟。测试中，速度将在 3500-6500 RPM（怠速 = 约 1500 RPM）之间变化，启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊，则表示冷却液泵存在气锁状况，请再次执行真空加注。继续加注冷却液并排空空气，直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  50. 安装前备箱储物单元。请参阅前备箱储物单元（拆卸和更换）。
  51. 检查冷却液液位，必要时加满，然后安装冷却液罐罐盖。
    注
    确保冷却液液位处于 "Max" 线处。
  52. 安装驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))。
  53. 安装高效分子空气 (HEPA) 过滤器总成。请参阅滤清器 - 活性炭和 HEPA ((拆卸和更换))。
  54. 退出“维护模式”。请参阅维护模式。
  55. 升起所有车窗，关闭所有车门。
  56. 将车辆从举升机上移走。
