滤清器总成 - HEPA ((拆卸和更换))

校正代码 1810010402 FRT 0.12 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-07-16: 添加了重置高效分子空气 (HEPA) 滤清器维护记录的步骤。

扭矩规格

表 1. 扭矩规格: 滤清器总成 - HEPA ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将高效分子空气 (HEPA) 滤清器总成固定到车辆的螺栓
10 Nm (7.4 lbs-ft)
  • 4 英寸加长件
  • 10 毫米套筒扳手
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 打开左侧前车门,降下左侧前车窗。
  2. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)。

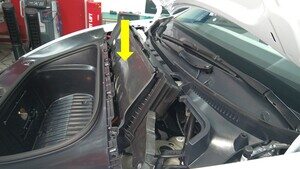

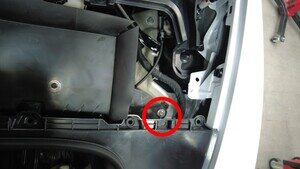

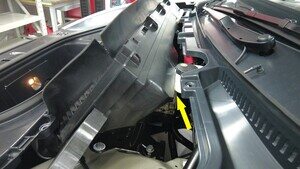

  3. 拆下将HEPA 空调滤清器总成固定到车辆的螺栓 (x2),然后从车上拆下总成。
    注

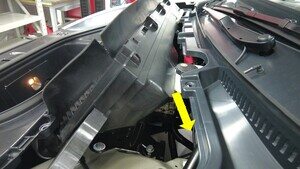

    向上转动总成的后边缘以使其与制动液储液罐分离,然后向上抬起总成以使其与前备箱储物单元分离。
    提示
    推荐使用以下工具
    • 4 英寸加长件
    • 10 毫米套筒扳手
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手

安装

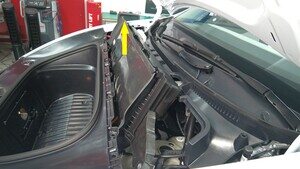

  1. 要放置好HEPA 空调滤清器总成以备安装,请将过滤器总成的前边缘置于前备箱储物单元下方,然后小心地将过滤器总成的后边缘移过制动液储液罐。轻轻地按压过滤器右侧,将密封件固定在管道上。
    注

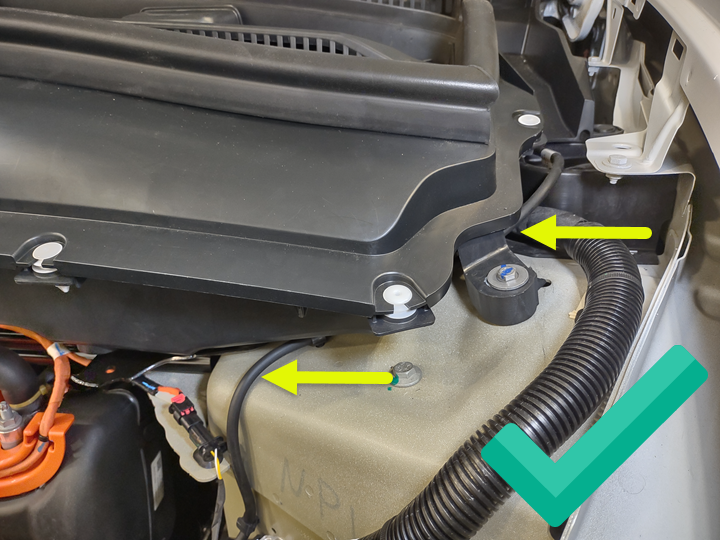

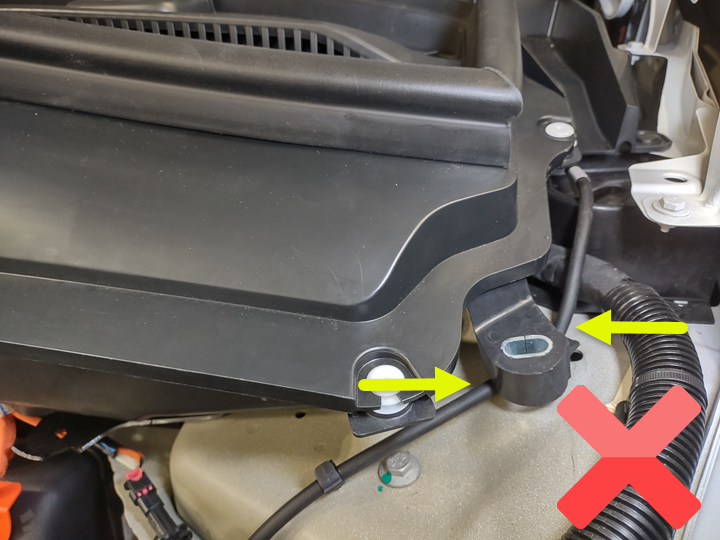

    确保清洗器软管未夹在高效分子空气 (HEPA) 滤清器总成和车身之间。

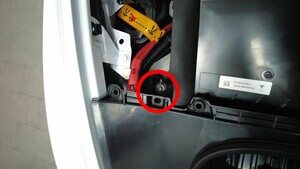

  2. 安装将高效分子空气 (HEPA) 滤清器总成固定到车辆的螺栓(2 个)。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 4 英寸加长件
    • 10 毫米套筒扳手
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
  3. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部(拆卸和更换)。

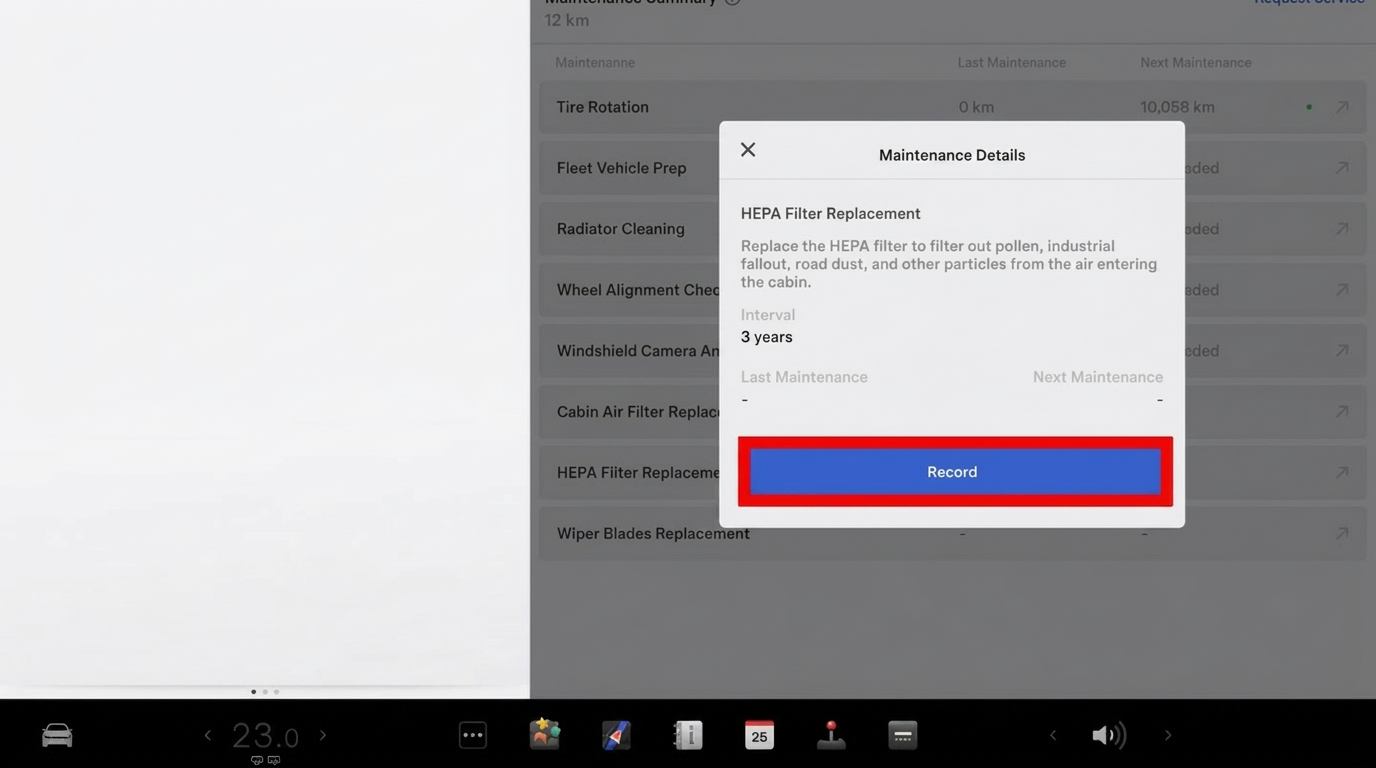

  4. 重置高效分子空气 (HEPA) 滤清器维护记录:在触摸屏上,点击Controls > Service > Maintenance > HEPA Filter Replacement > Record,然后点击Confirm。
  5. 升起左前车窗,关闭车门。
