Seat Assembly - 2nd Row - LH (7-Seat) ((拆卸和更换))

校正代码 13050500102 FRT 0.36 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-27: 发布了新的程序。

拆卸

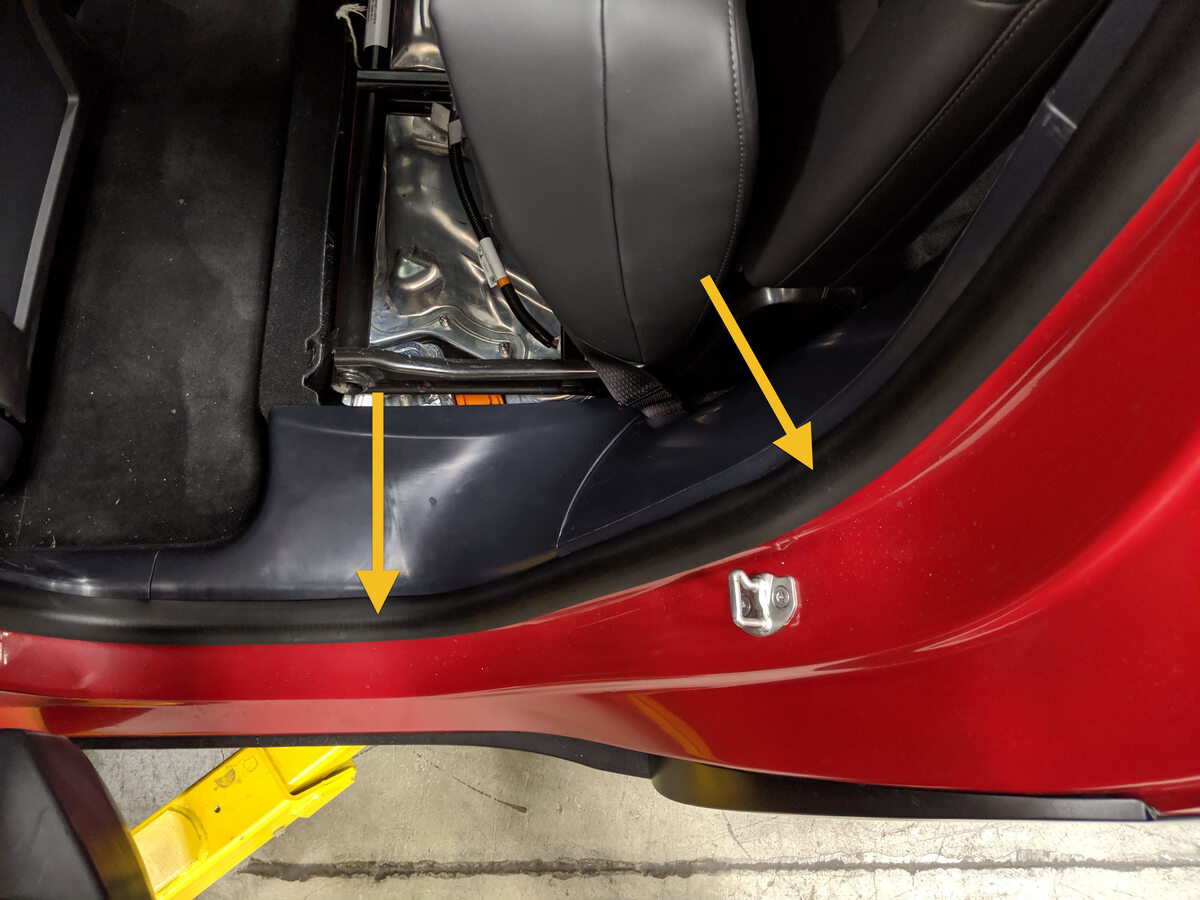

  1. 打开所有四个车门。
  2. 降下所有四个车窗。
  3. 将左侧前座椅向前移动。
  4. 将右前座椅向前移动。

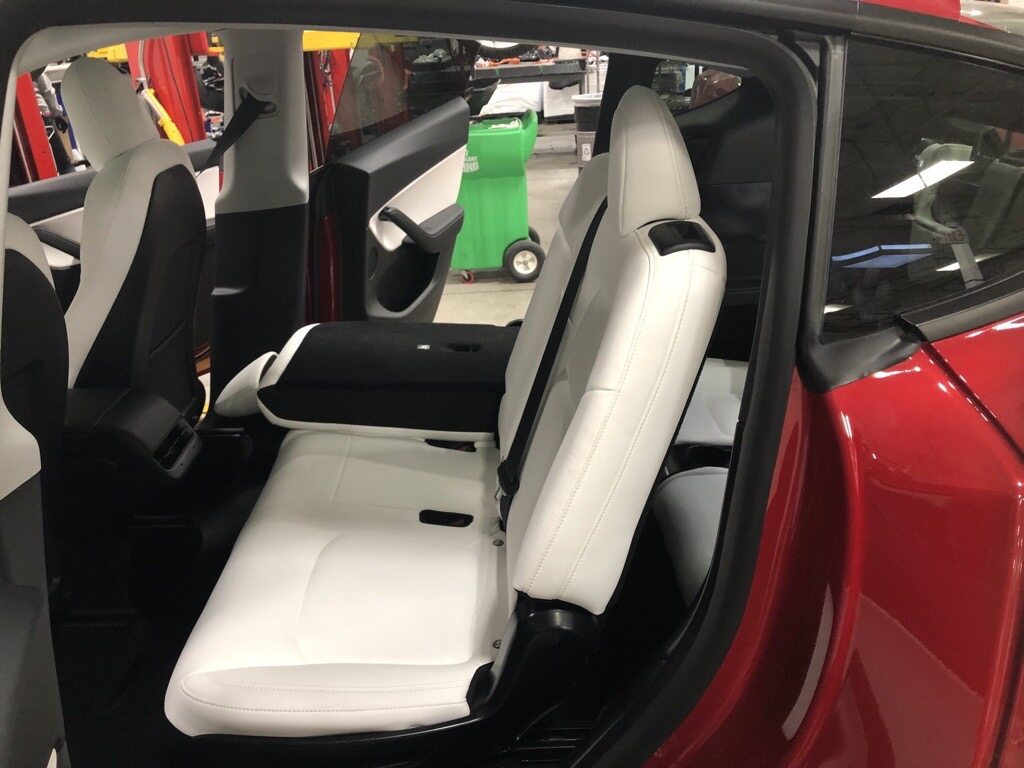

  5. 将 60 百分比座椅置于便利进出模式。

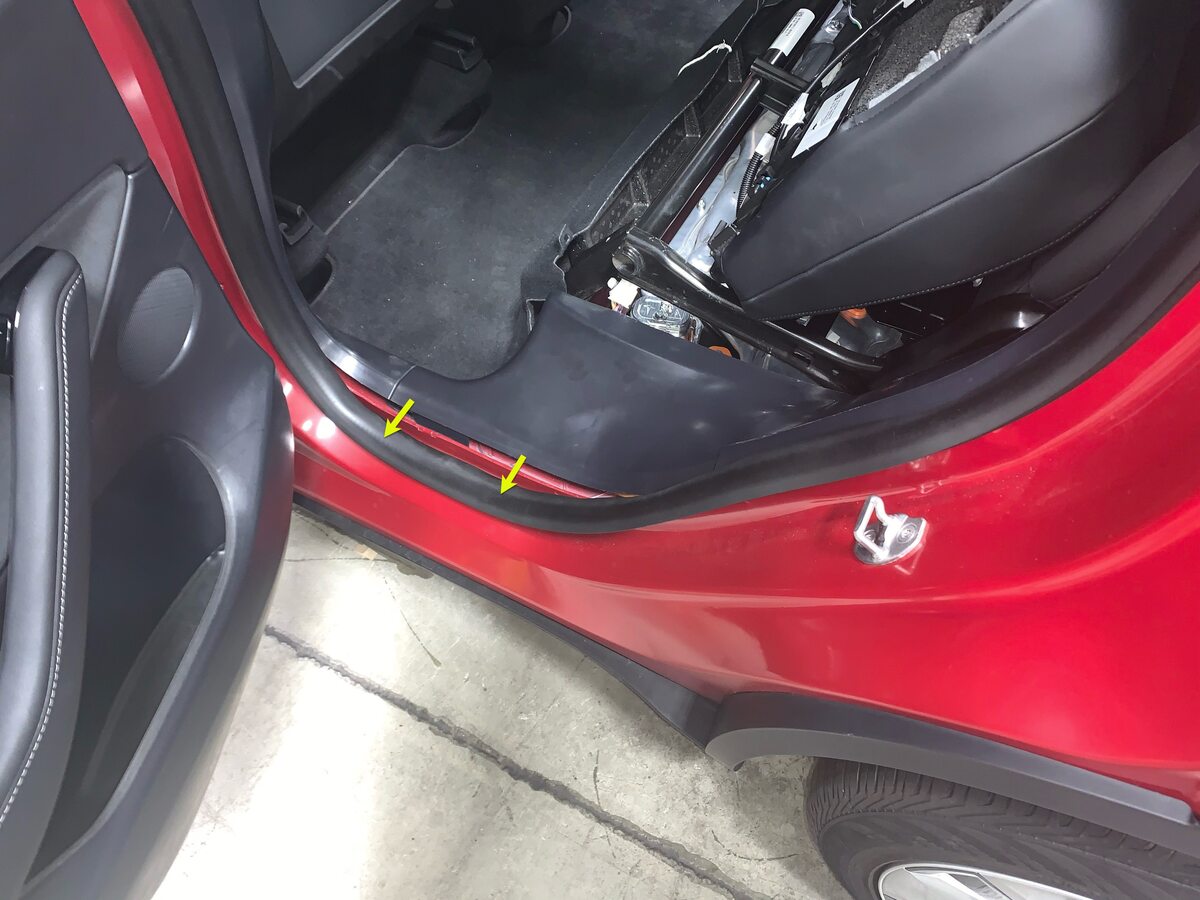

  6. 部分拆下左后车门密封条下部。

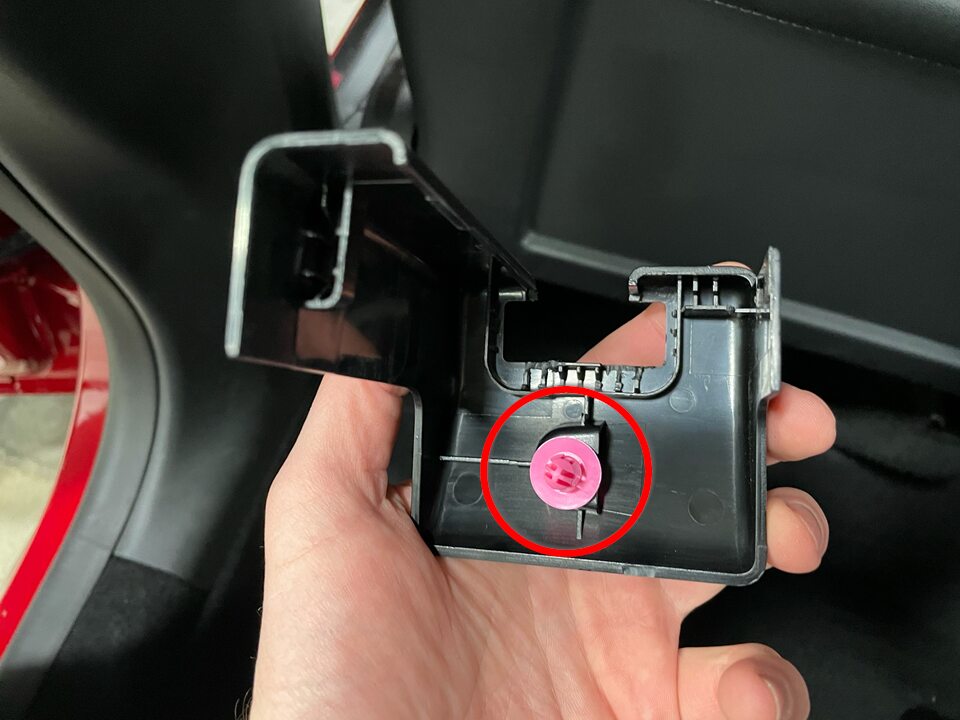

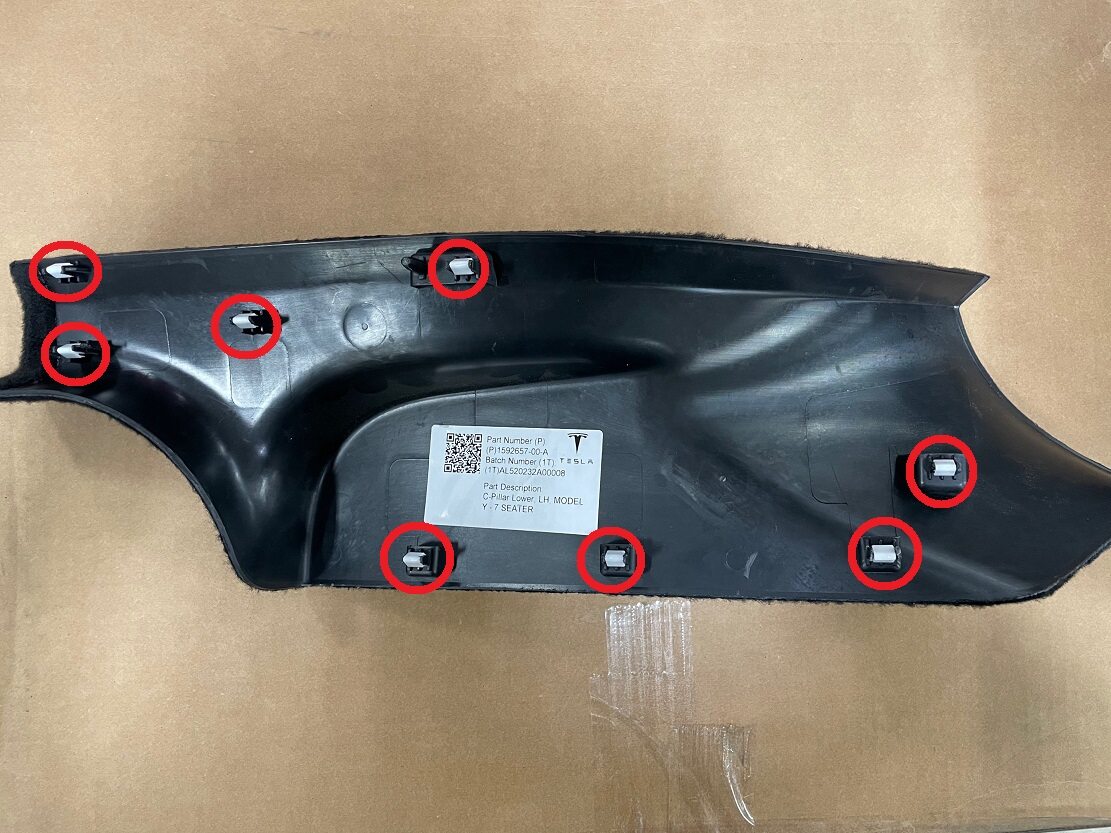

  7. 拆卸左侧 C 柱下饰板。
    注
    后边缘紧固到后备箱侧饰板；先松开前部卡子，再松开后部卡子。
  8. 将左侧座椅移回原位。

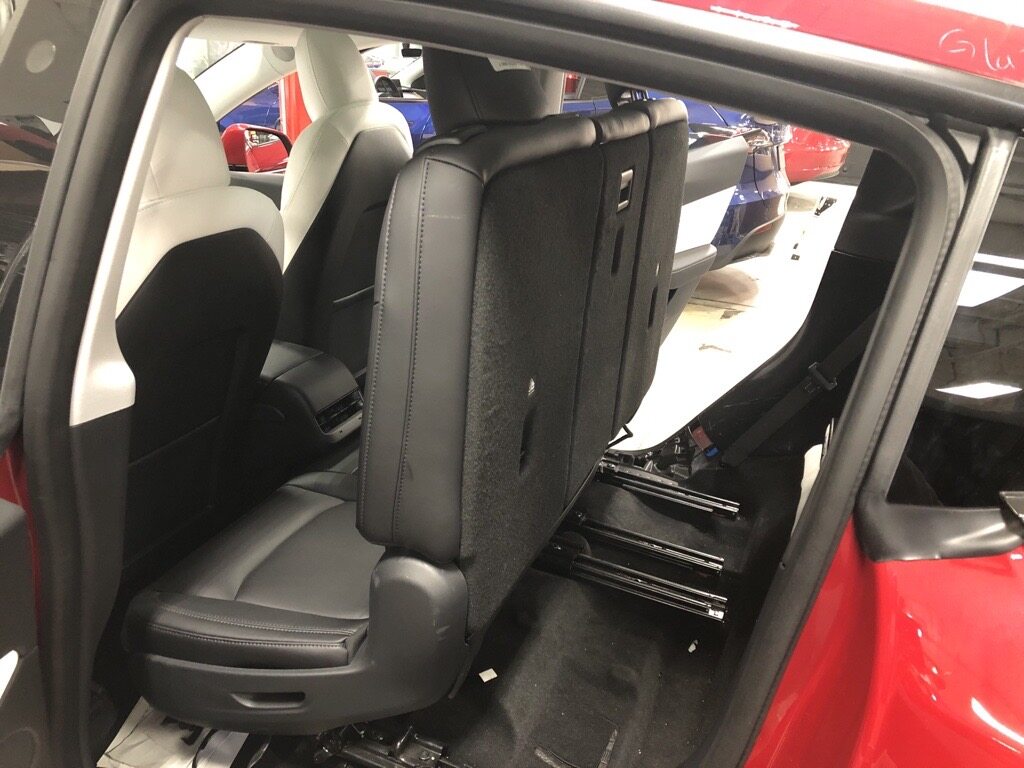

  9. 放倒第二排左侧座椅靠背。

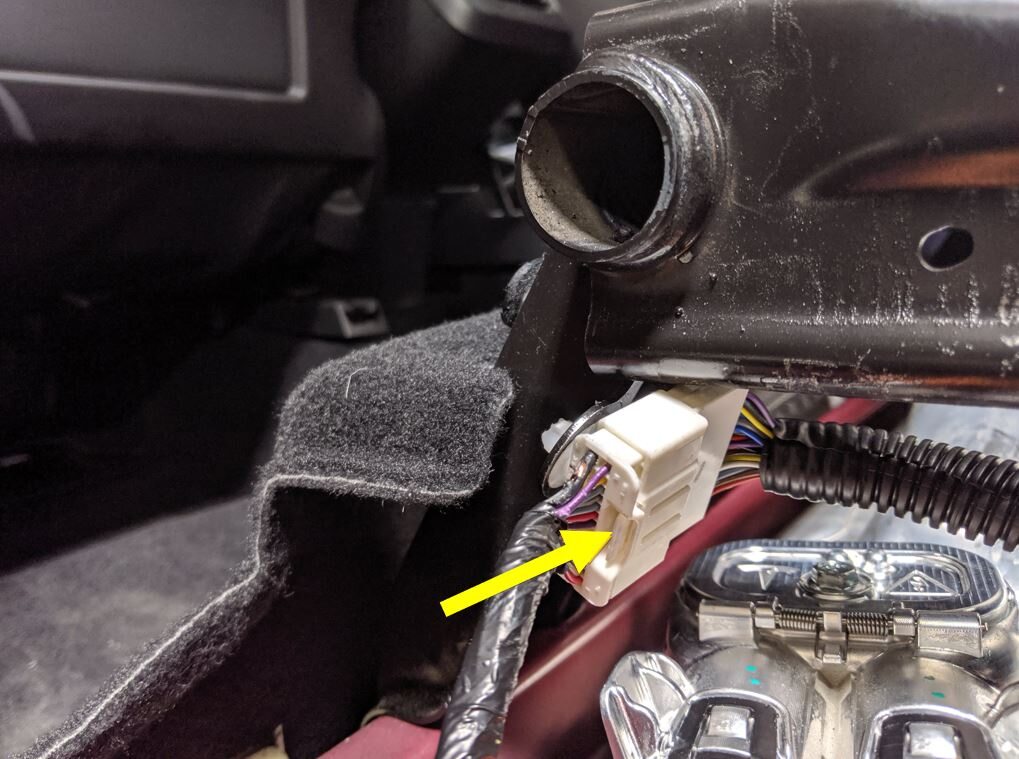

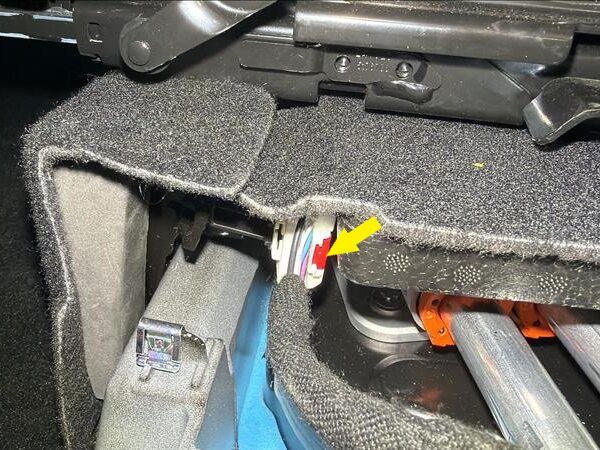

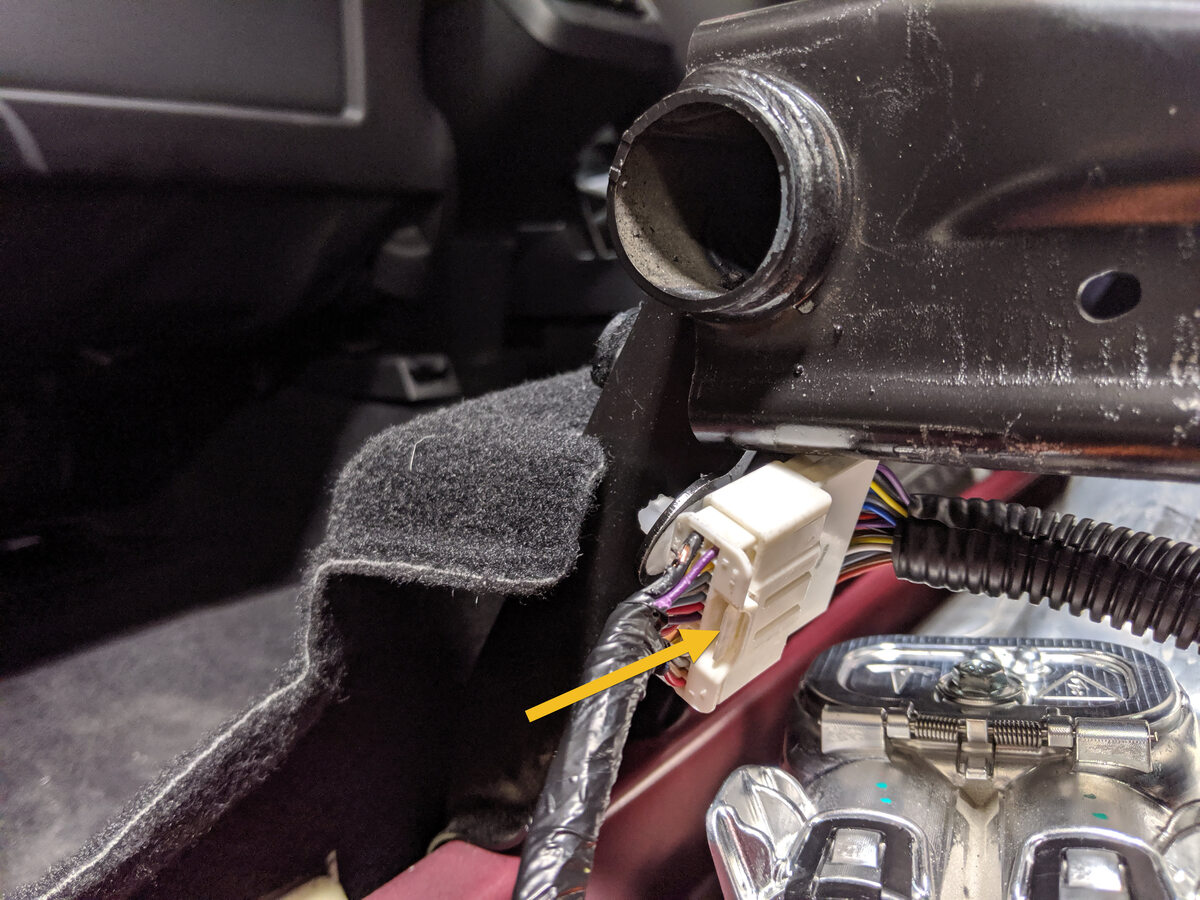

  10. 断开第二排左侧座椅连接器。
    注
    新版车型可能配备了红色锁片。

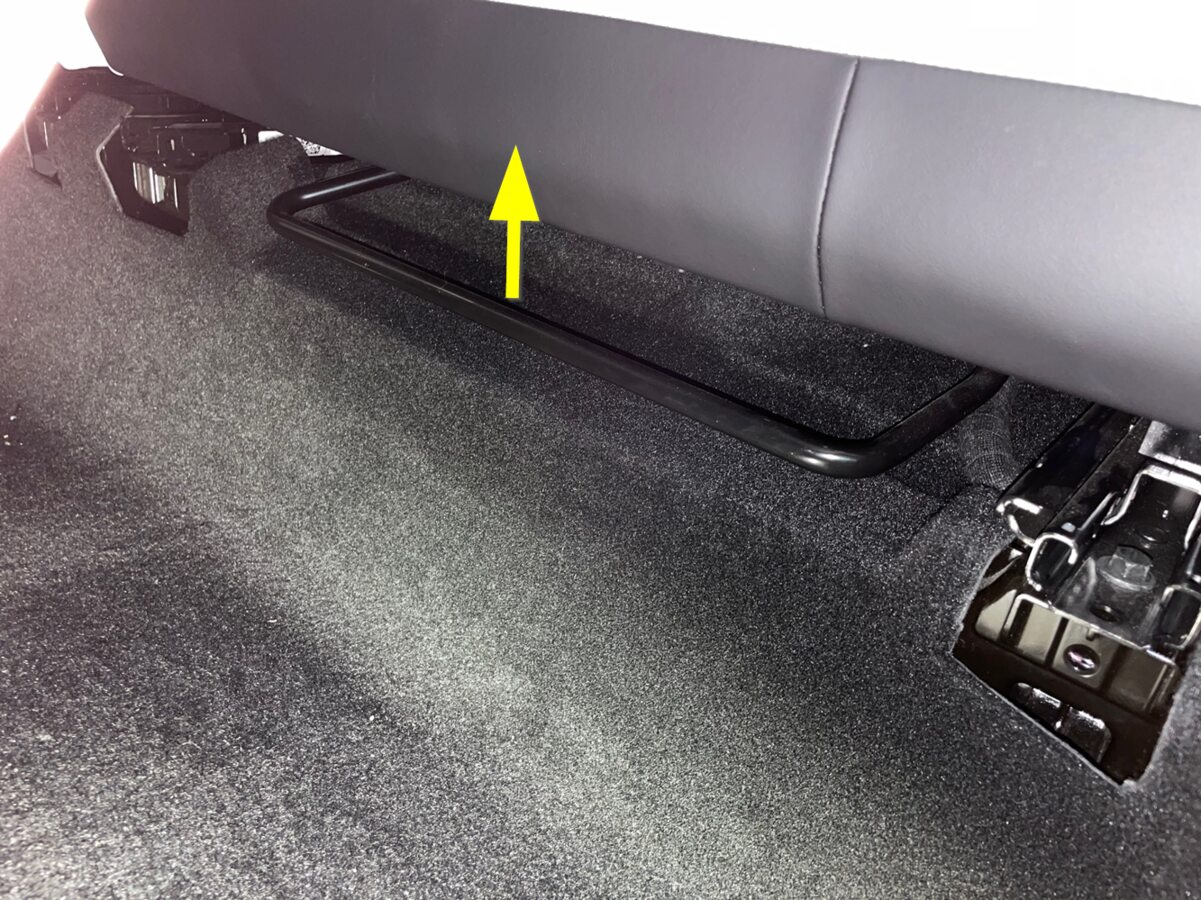

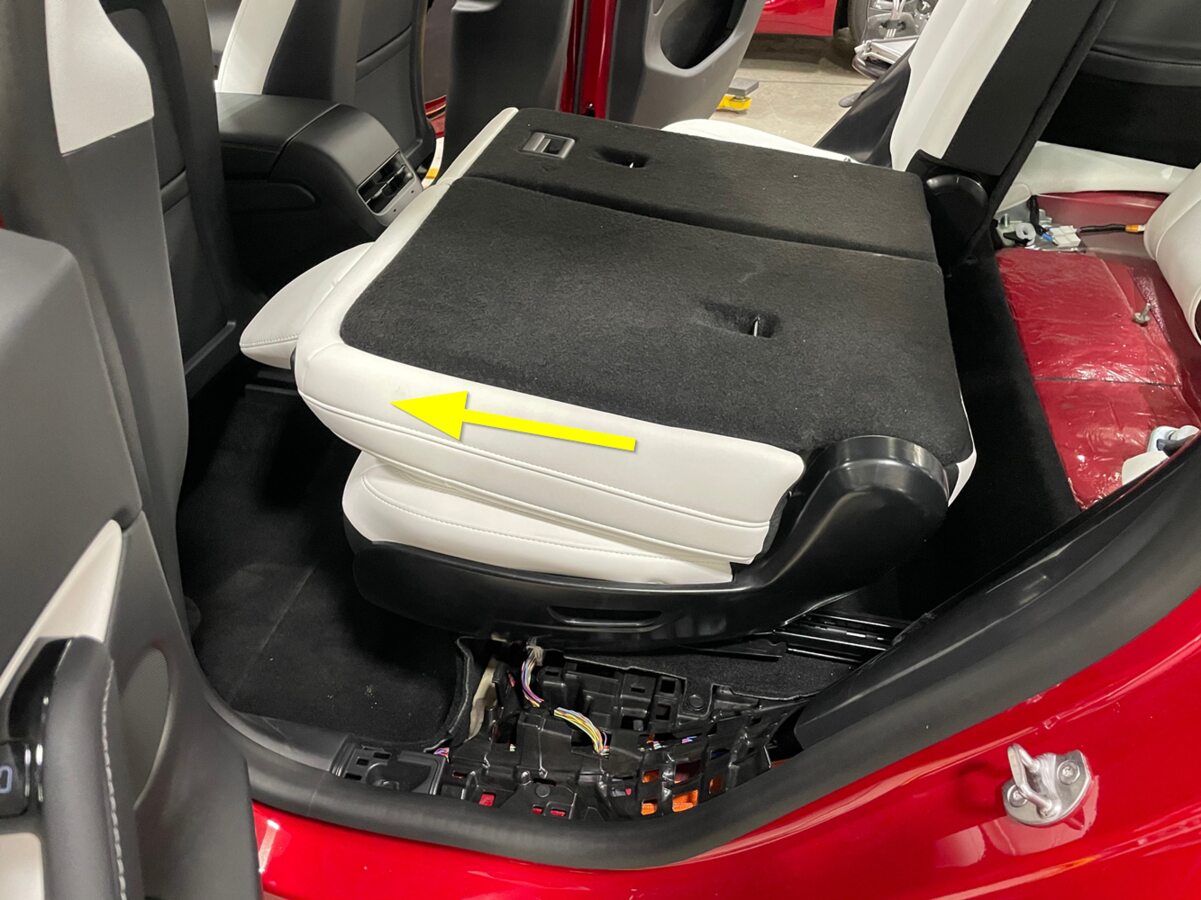

  11. 使用毛巾杆将左侧座椅向前移动
    注
    一只手握住毛巾杆向上拉动，另一只手将座椅向前滑动。

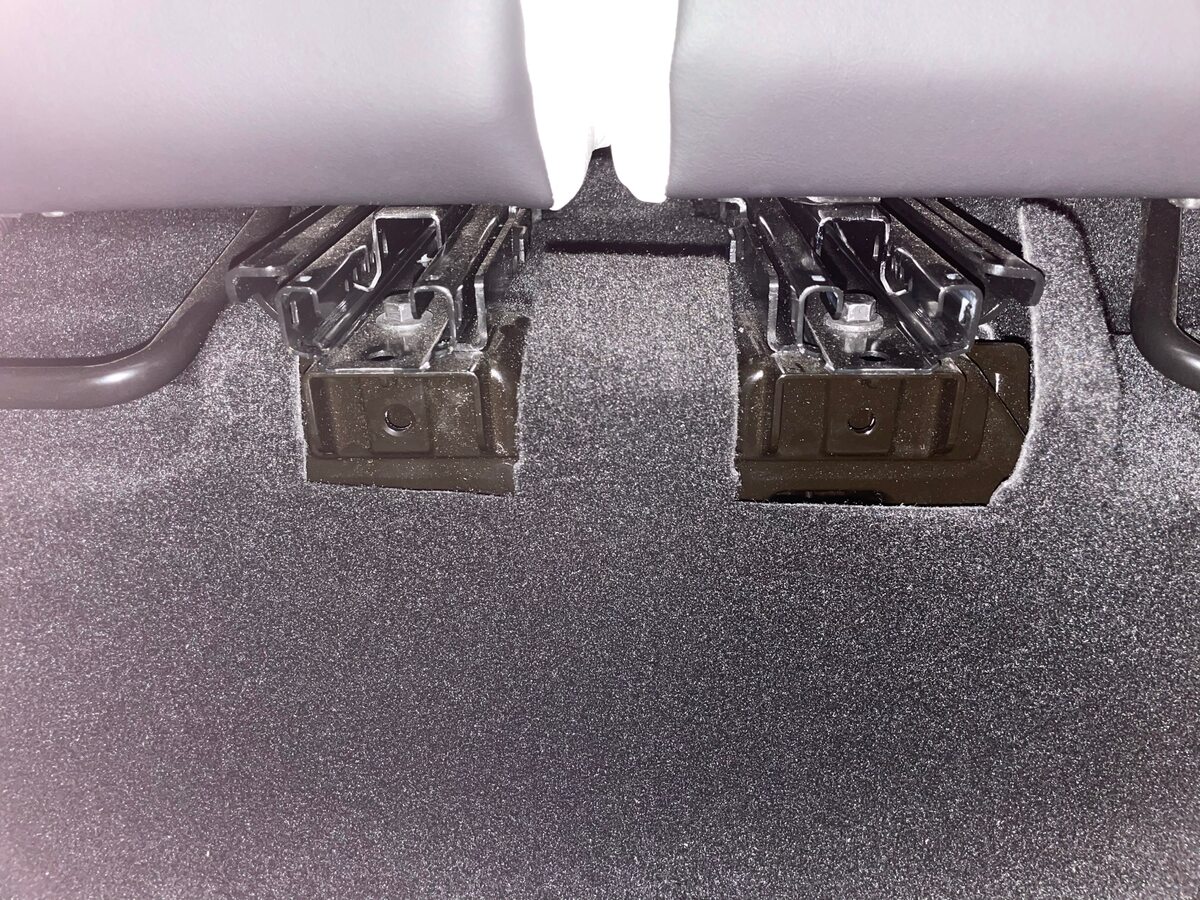

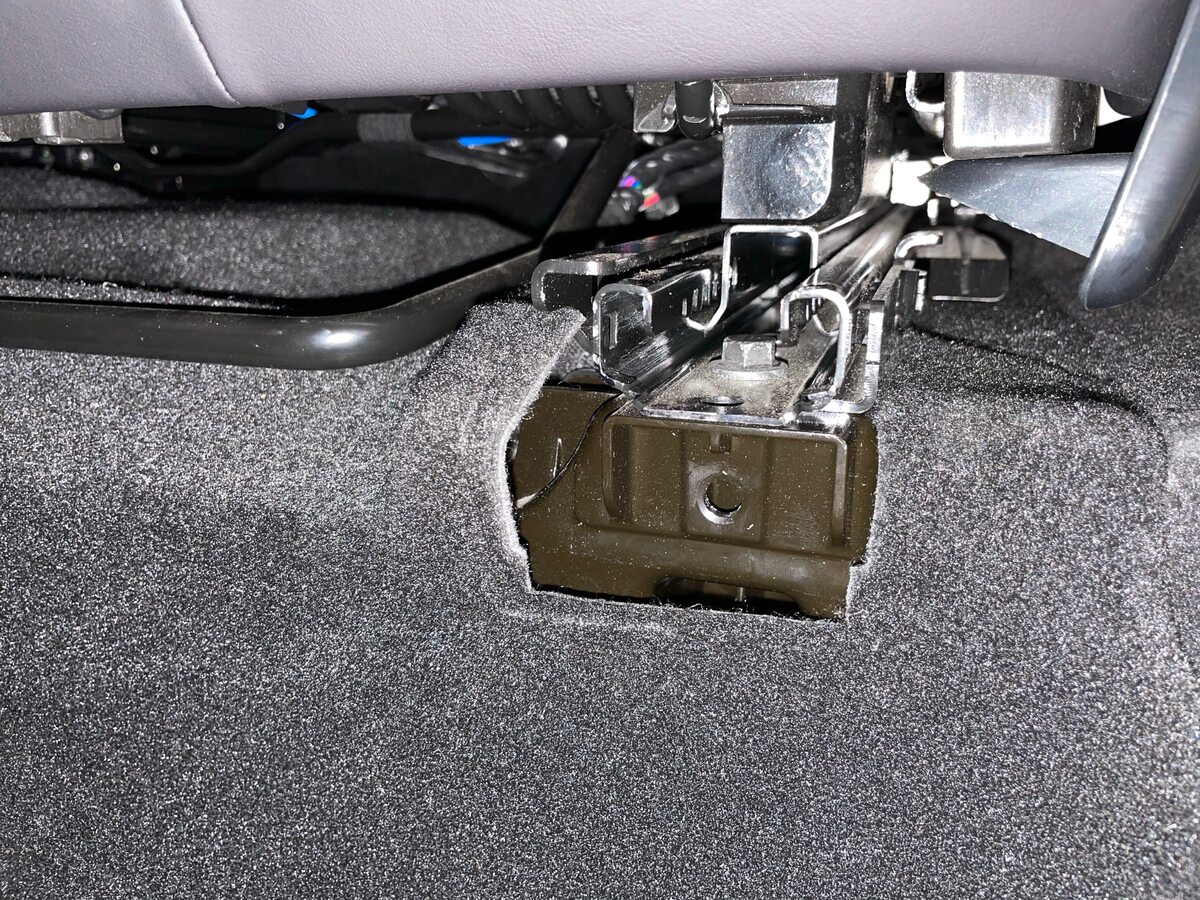

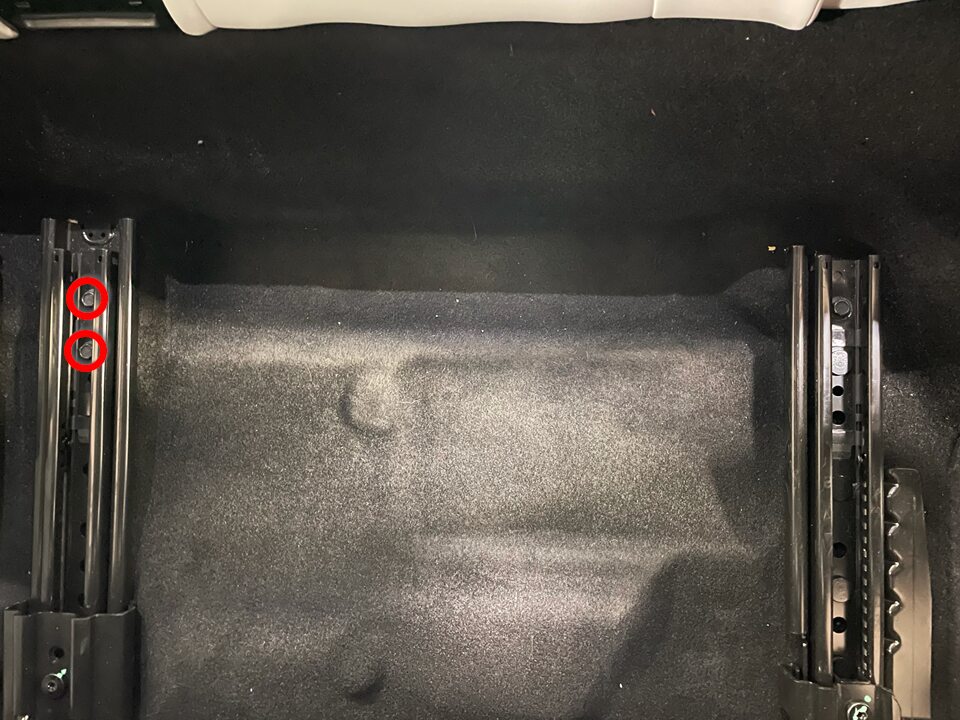

  12. 拆下左侧座椅后部外侧滑轨紧固件。
    注
    锁扣后弃用。
  13. 拆下左侧座椅后部内侧滑轨紧固件。
    注
    锁扣后弃用。
  14. 使用毛巾杆将左侧座椅移至最后端。
    注
    一只手握住毛巾杆向上拉动，另一只手将座椅向前滑动。

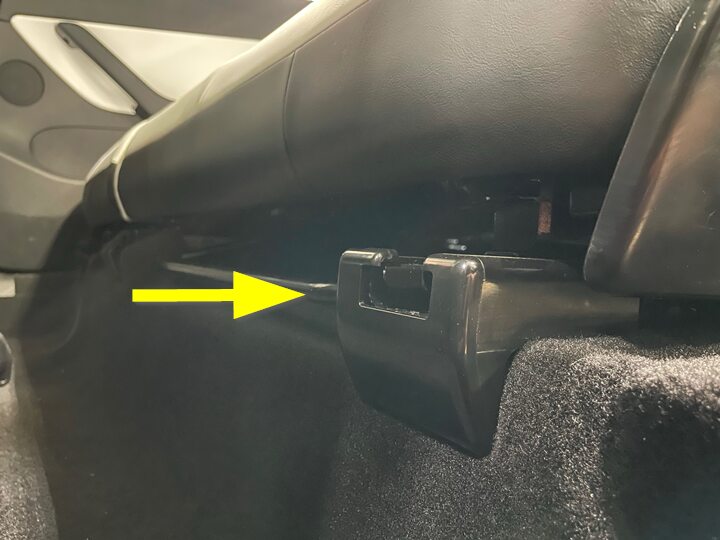

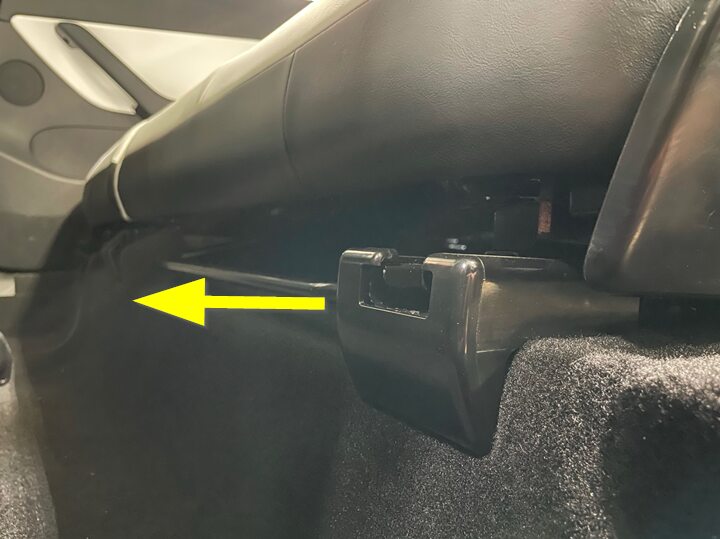

  15. 拆下左侧座椅外侧滑轨盖板。
    注
    将盖板向前滑动着从左侧座椅滑轨上松开。

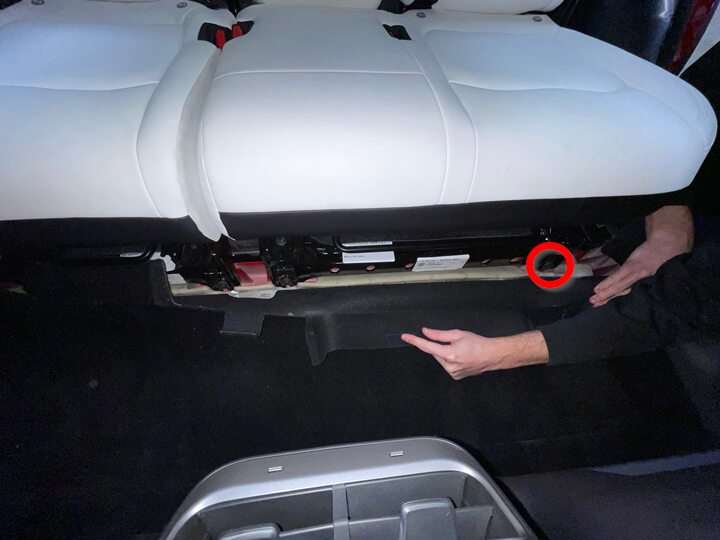

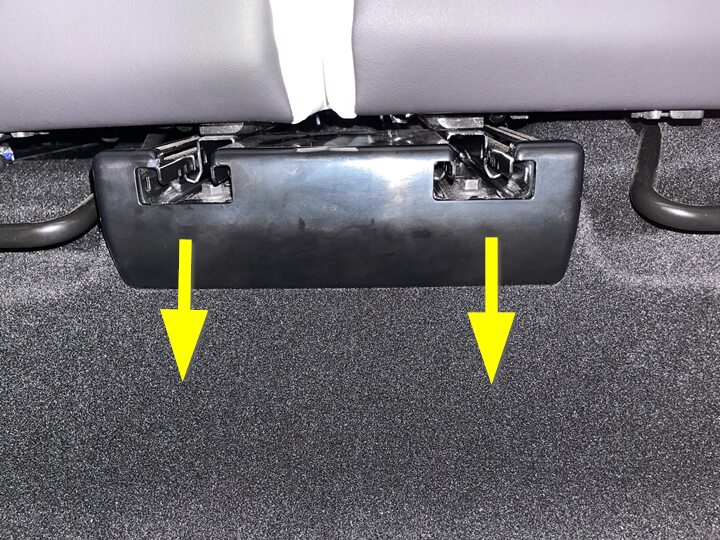

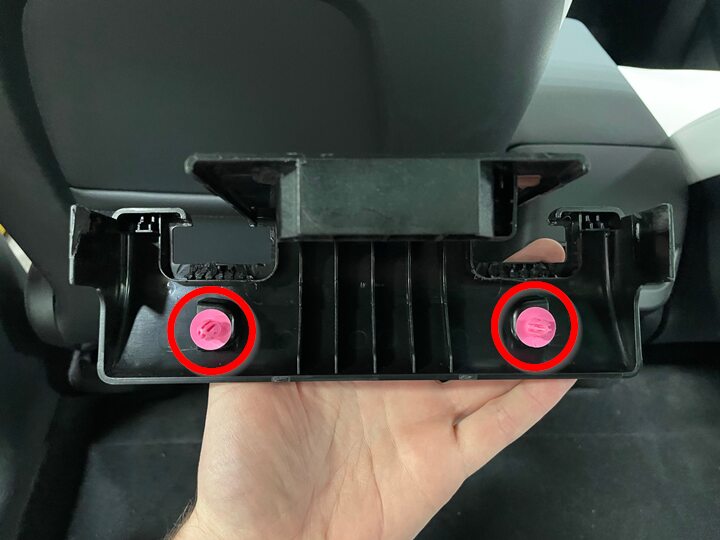

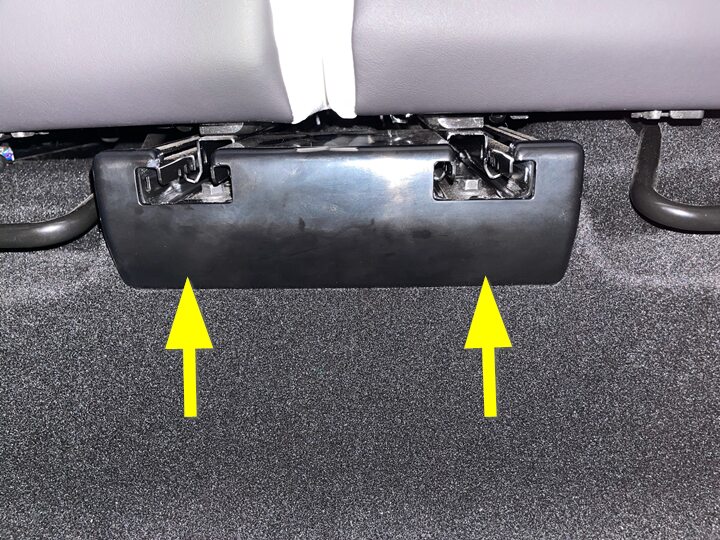

  16. 拆下第二排座椅中间滑轨盖板。
    注
    向前滑动盖板，以将其从第二排座椅滑轨上松开。

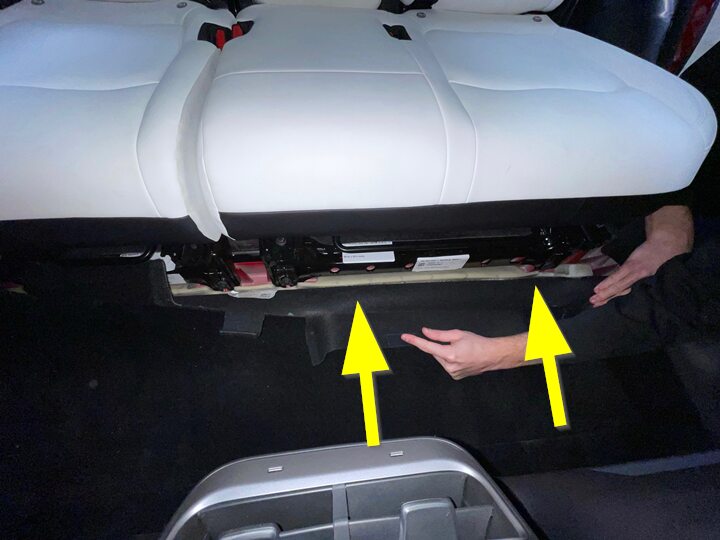

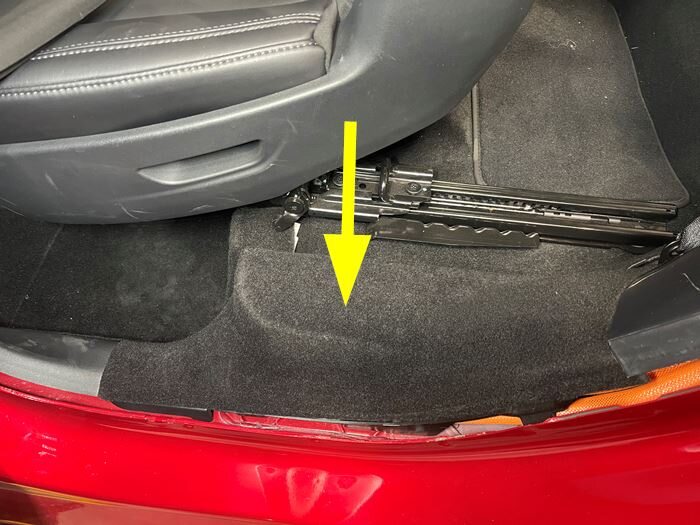

  17. 将驾驶室地毯从左侧座椅上松开。
    注
    将驾驶室地毯朝车头方向拉动。

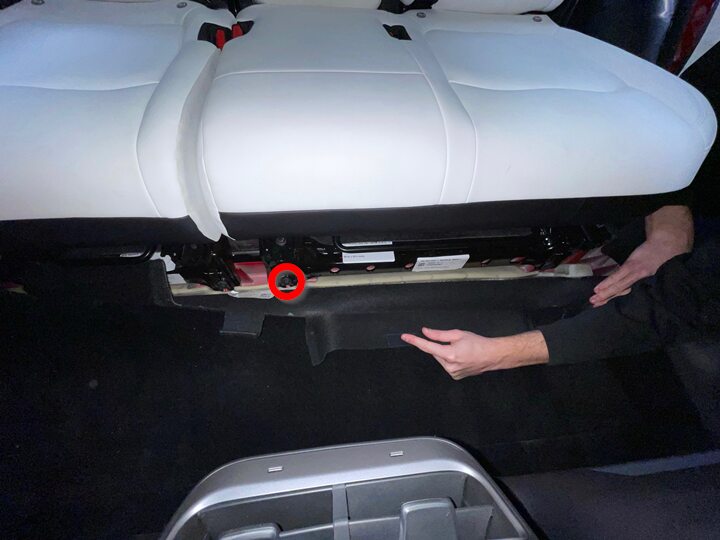

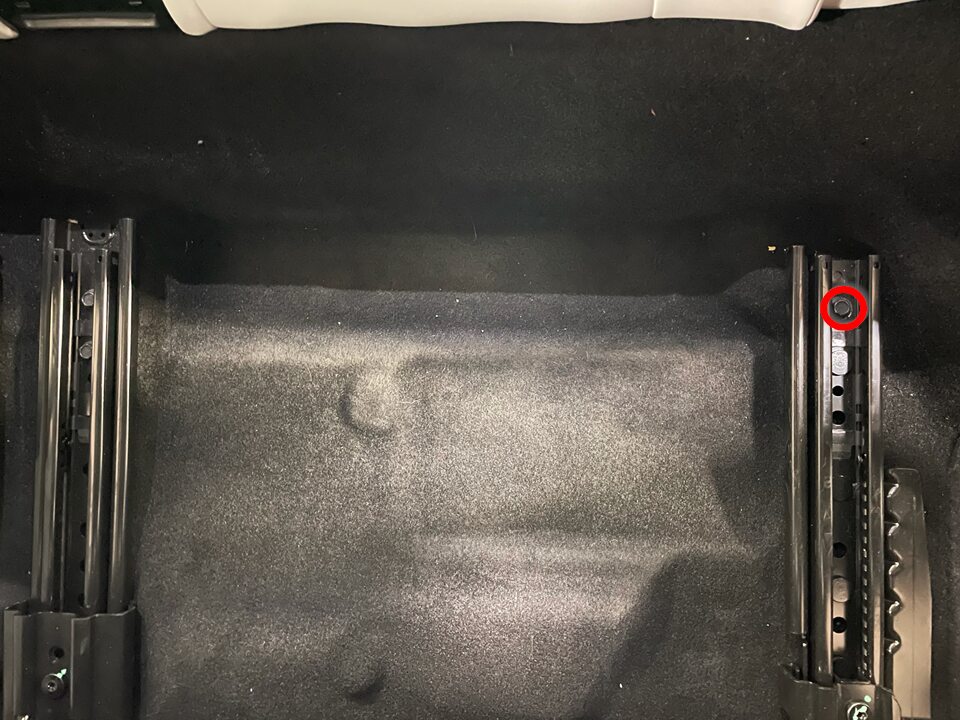

  18. 拆下左侧座椅前部内侧滑轨紧固件。
    注
    锁扣后弃用。
  19. 将第二排左侧座椅框架从前外侧滑轨紧固件上拆下。
    注
    锁扣后弃用。

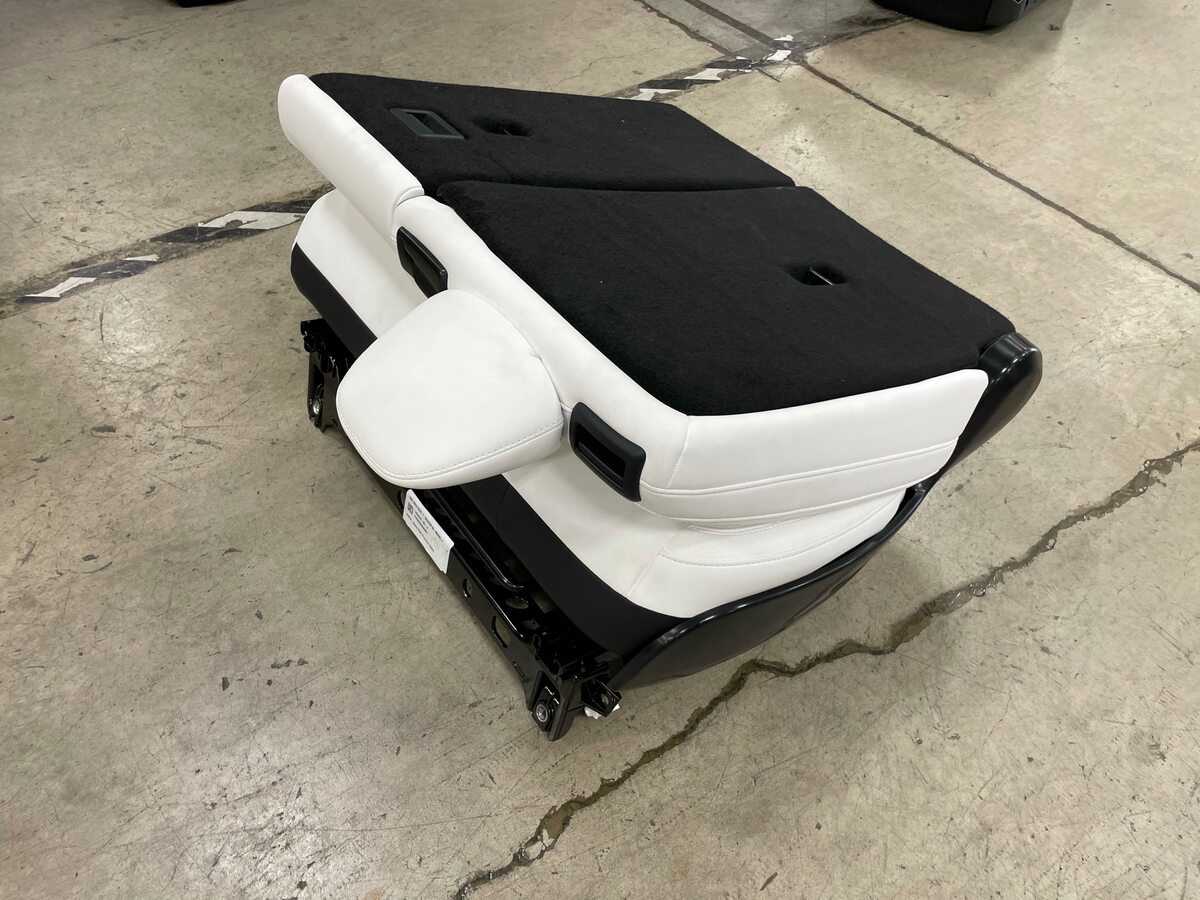

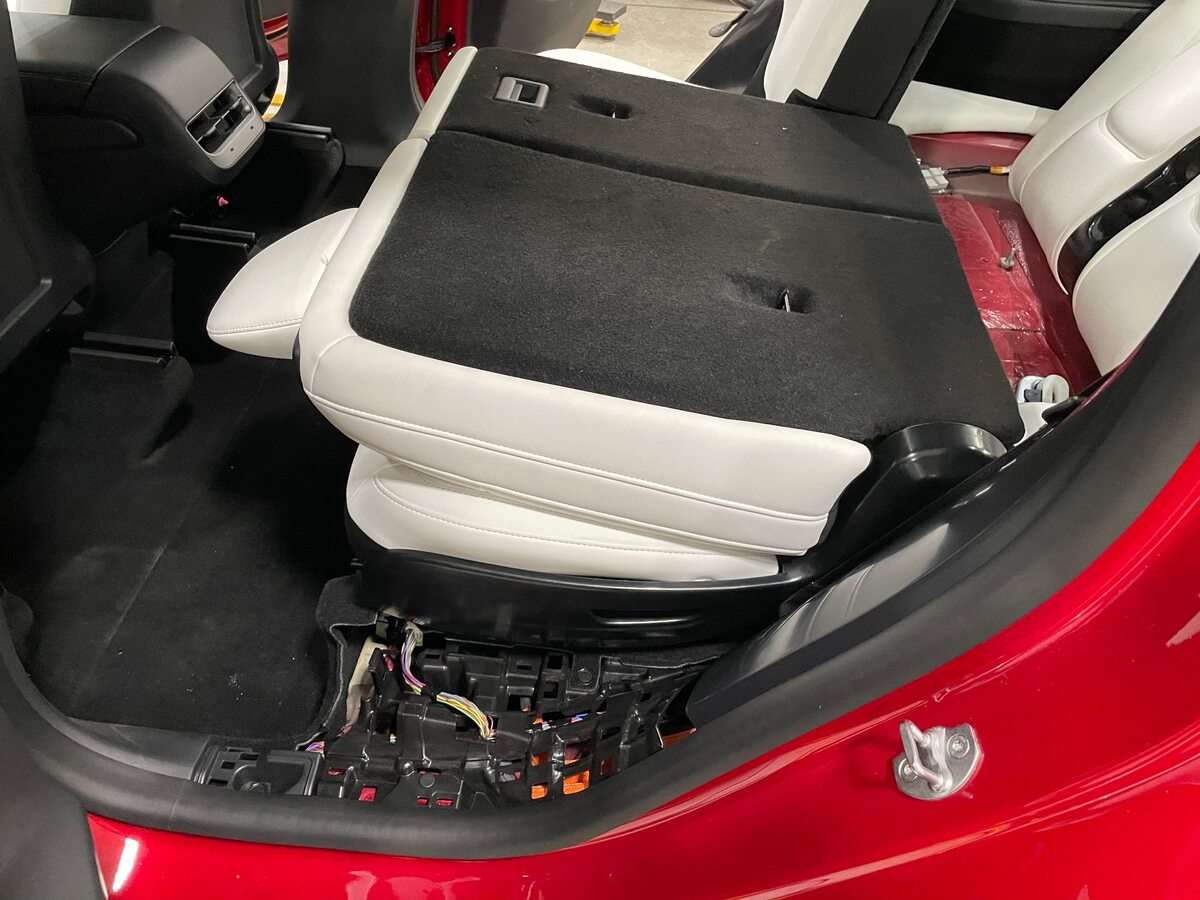

  20. 将第二排左侧座椅总成从车辆上拆下。
    注

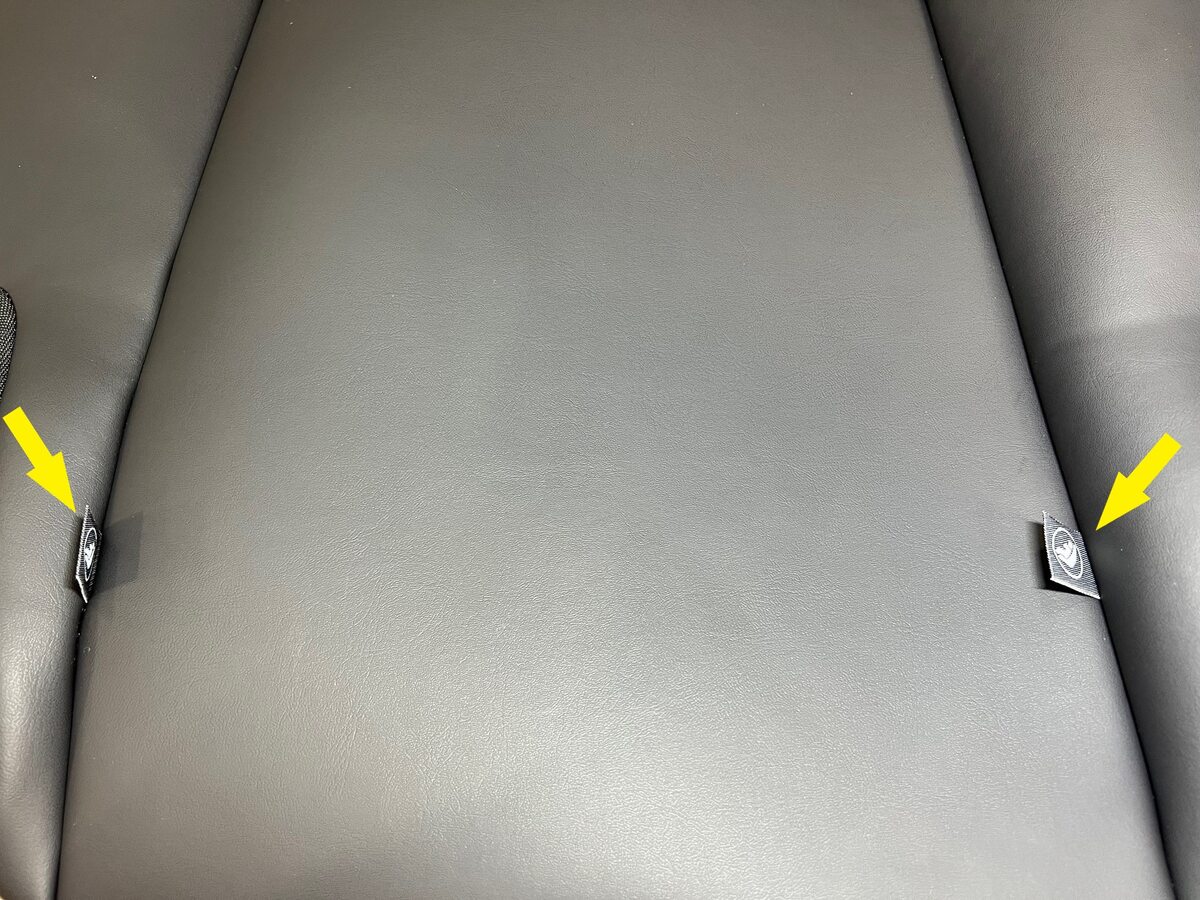

    如果未更换并未配备童锁 ISOFIX 标签的座椅，请更换座椅罩。

安装

  1. 安装第二排 60 百分比座椅总成。
  2. 连接第二排左侧座椅连接器。
    注
    新版车型可能配备了红色锁片。
  3. 安装将左侧座椅框架固定到车身的紧固件。
    37 Nm (27.3 lbs-ft)
    注
    安装新的螺纹胶螺栓。

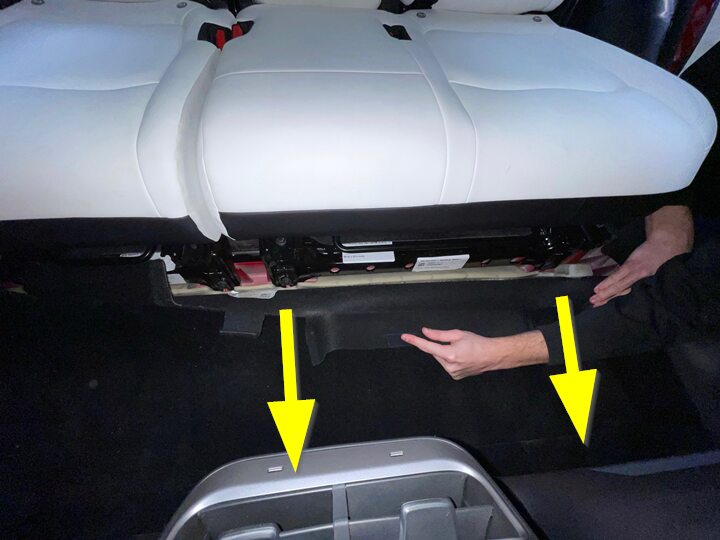

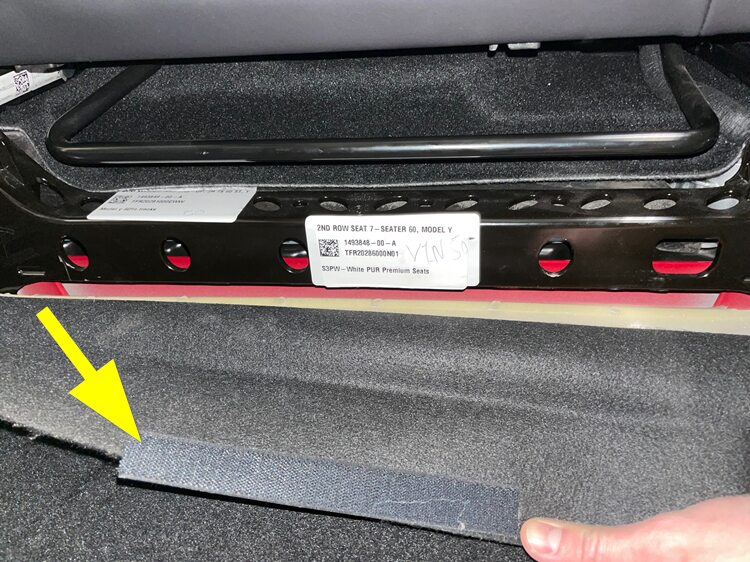

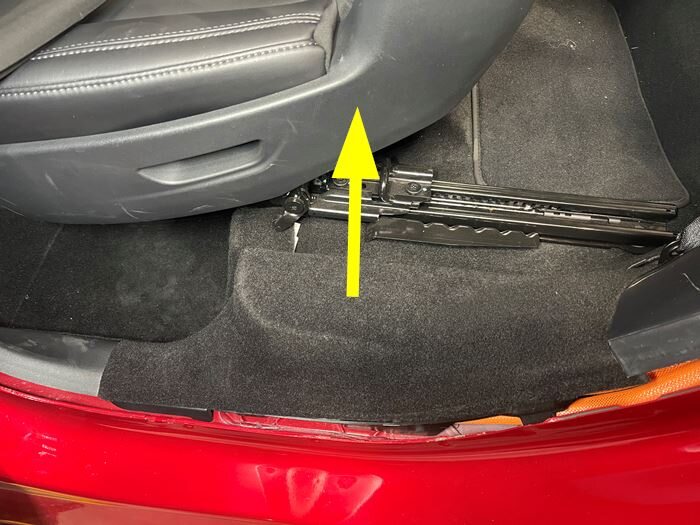

  4. 将驾驶室地毯紧固到左侧座椅上

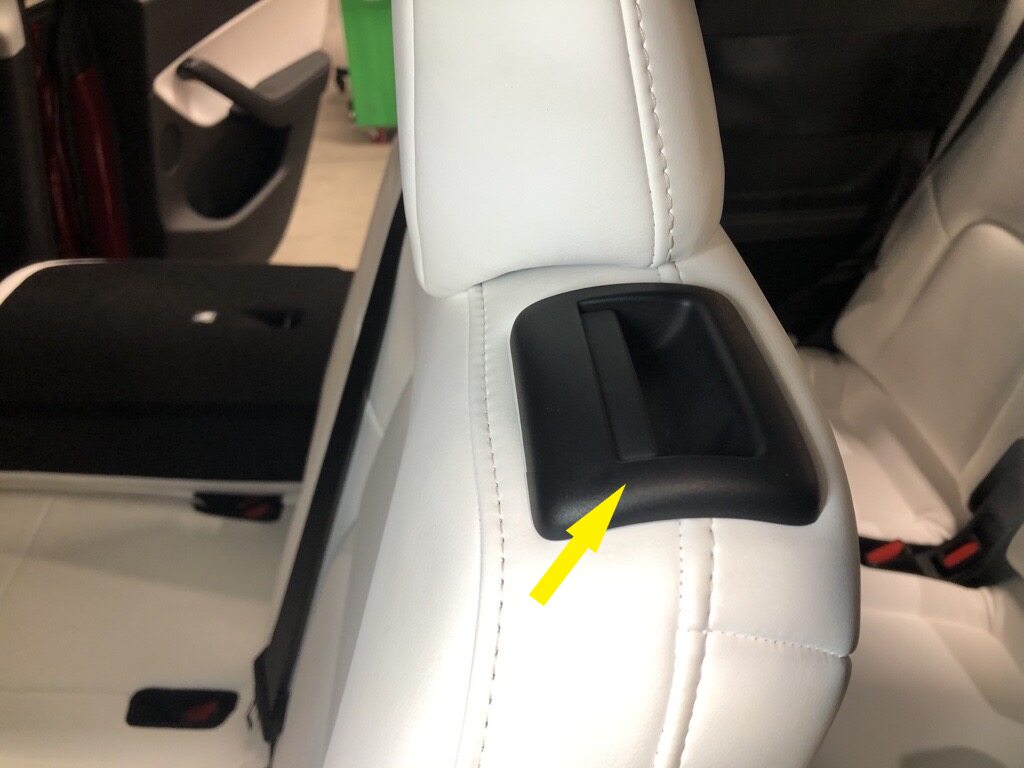

  5. 重新立起第二排左侧座椅靠背。
    注
    必要时可拆下座椅靠背保护板。
  6. 安装左侧座椅外侧滑轨盖板。
  7. 将中间滑轨盖板安装到第二排座椅上。

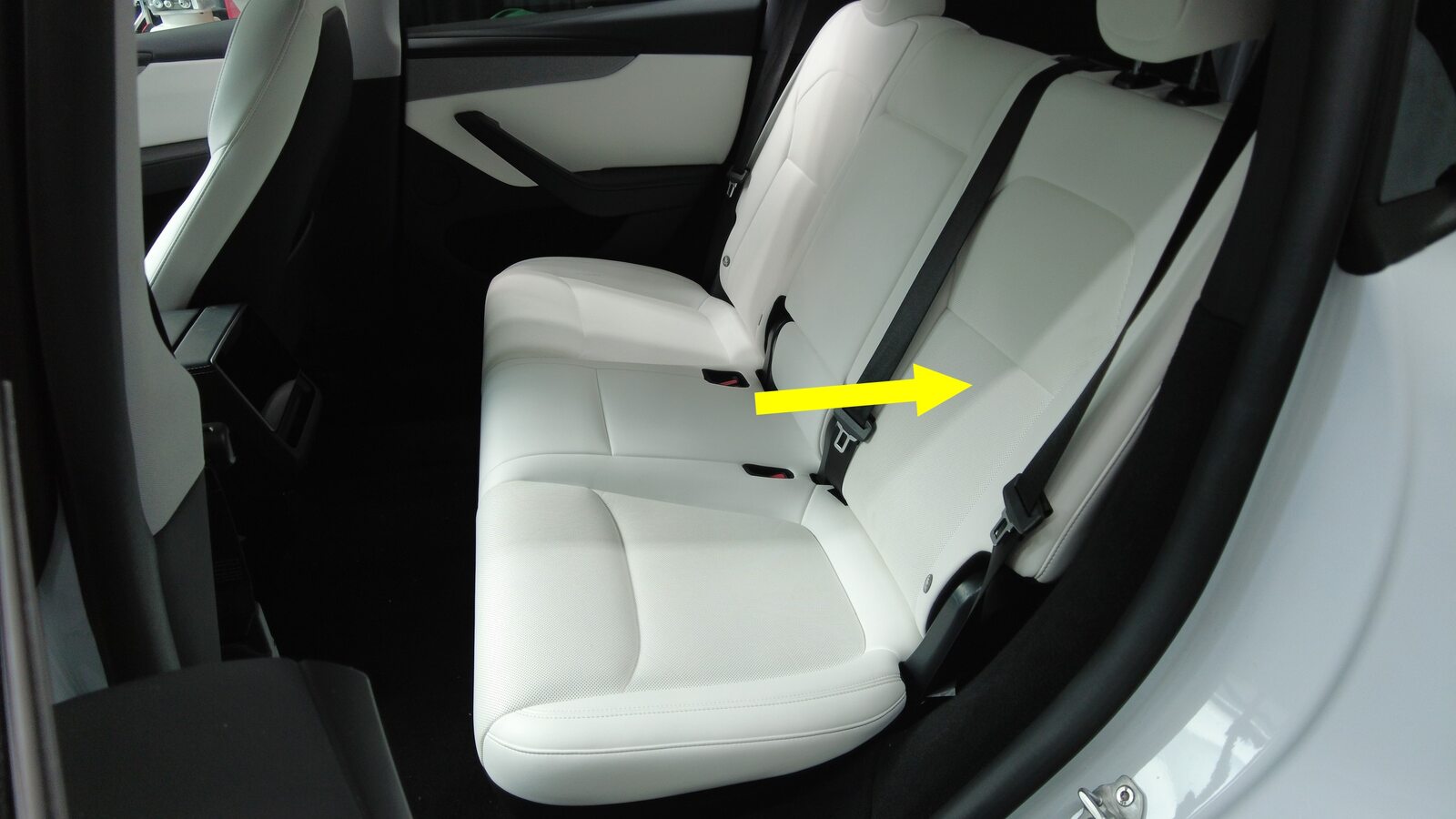

  8. 将左侧座椅置于便利进出模式。
    注

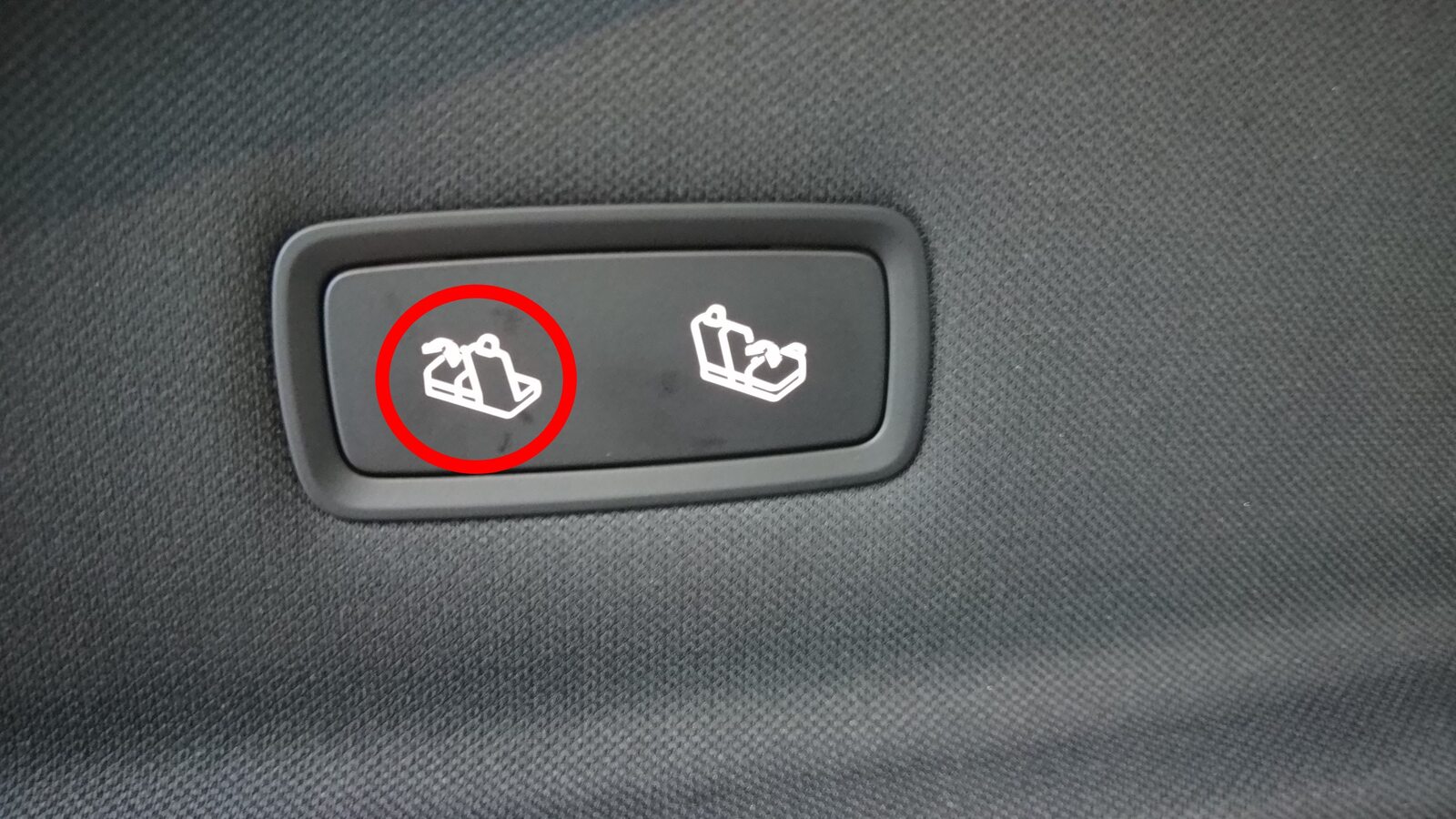

    按下肩部开关并将左侧座椅向前推动，以将其置于便利进出模式。
  9. 安装左侧 C 柱下饰板。
  10. 重新放置左后车门密封条。
    注
    将门柱和门槛饰板锁片放置在密封条下方。
  11. 将左侧座椅移回原位。
  12. 将右侧前座椅移回原位。
  13. 将左侧前座椅移回原位。
  14. 升起所有四个车窗。
  15. 运行 ODIN 例行程序 PROC_ICE_X_ENTER-SERVICE-MODEvia Toolbox:(link)
  16. 运行 ODIN 例行程序
  17. 运行 ODIN 例行程序 PROC_VCLEFT_X_2R-SEAT-RECLINE-CALIBRATIONvia Service Mode:Low Voltage ➜ Second Row Seats ➜ Calibratevia Toolbox:(link)
  18. 运行 ODIN 例行程序 PROC_ICE_X_EXIT-SERVICE-MODEvia Toolbox:(link)
  19. 关闭所有四个车门。
    注
    如果已接通低压电源，请在关闭前解锁后车门。
