后副车架总成 ((拆卸和安装))

校正代码 3001020101 FRT 2.22 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-04-16: 发布了新的程序。
设备:
  • 1099645-00-C 副车架固定装置
  • 1135762-00-A 冷却软管维修塞套件,Model 3
  • 1457016-00-A 弹簧压缩器,MODEL 3

扭矩规格

表 1. 扭矩规格: 后副车架总成 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将后驱动电机接地带固定到车身的螺母
10 Nm (7.4 lbs-ft)
  • 1/4 英寸 12 点套节钻10 毫米深
重复使用
将左后/右后制动钳固定到左后/右后转向节的螺栓(2 个)
83 Nm (61.2 lbs-ft)
  • E18 六角薄型套筒
更换 1088969-00-B
将左后/右后减震器固定到车身的螺栓(2 个)
41 Nm (30.2 lbs-ft)
  • 3/8 英寸钻头六角套筒标准 15 毫米
重复使用
将后驱动电机高压电缆支架固定到高压电池的螺母
10 Nm (7.4 lbs-ft)
  • 1/4 英寸钻头 10 毫米深磁性套筒
重复使用

拆卸

  1. 举升并支撑车辆请参阅 举升车辆 - 双柱举升机。
  2. 打开所有四个车门,降下所有四个车窗。
  3. 将前排两个座椅前移。
    注
    按需调节座椅靠背,避免触碰顶篷。
  4. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  5. 解锁车辆网关。请参阅 网关(解锁)。
  6. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Coolant Fill/Drain > Run,然后等待例行程序完成。
  7. 通过“维护模式”或 Toolbox 执行以下例行程序(请参阅0005 - 维护模式): PROC_EPB_X_SERVICE-MODEvia Service Mode:
    • Chassis ➜ Brakes ➜ EPB Service Mode
    • Chassis ➜ Brakes ➜ EPB Service Mode
    via Service Mode Plus:Drive Unit ➜ Rear Drive Unit Replacement ➜ Release / Re-Engage Emergency Parking Brakevia Toolbox:(link)
  8. 执行车辆高压禁用程序。请参阅 车辆高压禁用程序。
  9. 拆下左侧和右侧后车轮。请参阅 轮毂总成(拆卸和安装)。
  10. 拆下左后和右后悬架流线型护罩。请参阅 后悬架盖板 - LH(拆卸和更换)。
  11. 拆卸后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))。
  12. 拆下将后驱动电机接地带固定到车身的螺母。
    提示
    推荐使用以下工具
    • 1/4 英寸 12 点套节钻10 毫米深
  13. 拆卸后平衡杆。请参阅 平衡杆 - 后悬架 ((拆卸和更换))。
  14. 松开锁片,然后断开右侧 12V 副车架线束连接器。
  15. 将右侧 12V 副车架线束夹从车身上松开。
  16. 拆下并弃用将左侧后制动钳固定到左侧后转向节的螺栓 (x2),从转向节上拆下制动钳,然后将制动钳挂在 S 型挂钩上。
    提示
    推荐使用以下工具
    • E18 六角薄型套筒
  17. 拆下并弃用将右后制动钳固定到右后转向节的螺栓(2 个),从转向节上拆下制动钳,然后将制动钳挂在 S 型钩上。
    提示
    推荐使用以下工具
    • E18 六角薄型套筒
  18. 拆下后滑板。请参阅 滑板 - 后 - 高压电池 ((拆卸和更换))。
  19. 将弹簧压缩器安装到左后和右后螺旋弹簧上。
    注
    压缩板只能从单一方向安装。上板带凹槽,而下板没有。参考照片以便了解。

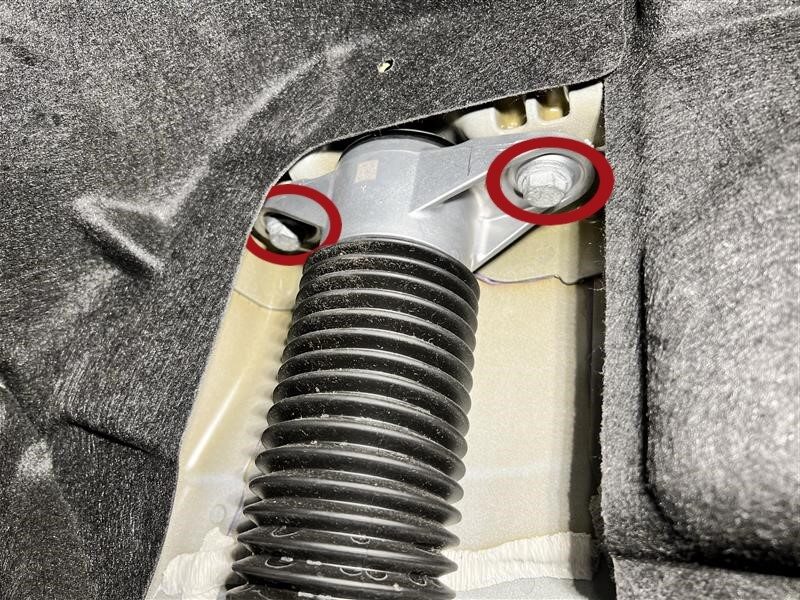

  20. 拆下将左后减震器固定到顶部支座处车身的螺栓(2 个)。
    提示
    推荐使用以下工具
    • 3/8 英寸钻头六角套筒标准 15 毫米

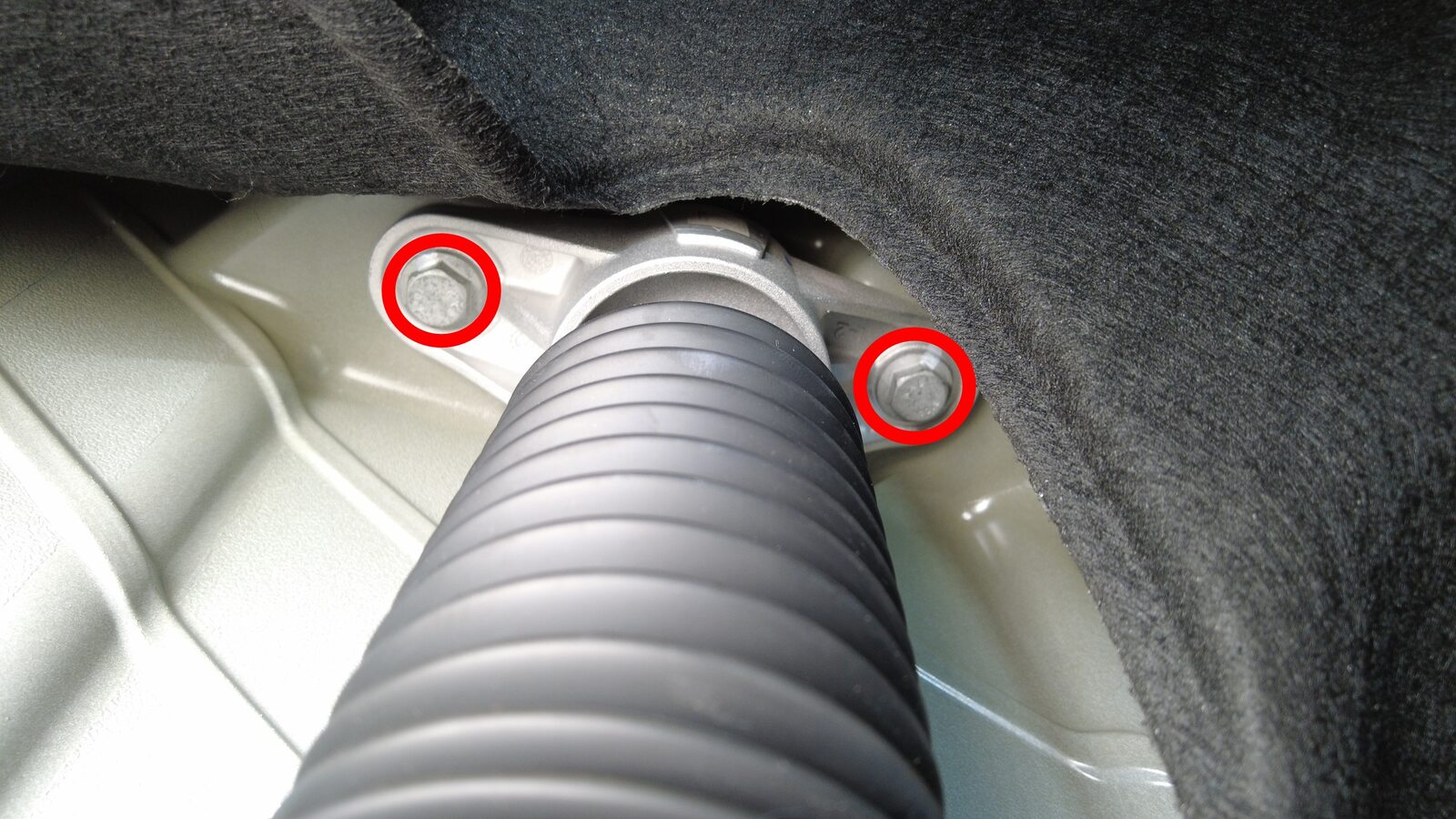

  21. 拆下将右后减震器固定到顶部支座处车身的螺栓(2 个)。
    提示
    推荐使用以下工具
    • 3/8 英寸钻头六角套筒标准 15 毫米
  22. 在车辆左后侧下方放置冷却液排放容器。
  23. 松开弹簧夹,将后驱动电机变流器入口软管从功率装换系统 (PCS) 出口软管接头上断开。
    注
    • 连接点位于高压电池左后部。
    • 断开后立即安装塞子(2 个)。
    • 如果冷却液流失量超过 1 升,需要进行真空加注。
    • 如需将电池返厂整修,请拆下专用工具塞。
  24. 松开将右后轮毂内衬固定到门槛板的推拉式卡子(2 个),然后将内衬移至一旁,以便操作。
  25. 将冷却液排放容器放置在高压电池右后侧下方。
  26. 松开弹簧夹,将冷却液出口软管从后回流软管上断开。
    注
    • 断开后立即安装塞子(2 个)。
    • 如果冷却液流失量超过 1 升,需要进行真空加注。
    • 必要时,用车间毛巾清洁右门槛板内的任何残留冷却液。
    • 如需将电池返厂整修,请拆下专用工具塞。
  27. 松开将冷却液软管固定到右侧剪力板的卡子 。
  28. 取走车辆下方的冷却液排放容器。
  29. 拆卸将后驱动电机高压线缆支架固定到高压电池的螺母。
    提示
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深磁性套筒
  30. 佩戴高压绝缘手套和皮质外手套。
  31. 将后驱动电机高压电缆从高压电池上断开。
    注
    松开锁片,然后向上转动释放杆,以松开连接器。请勿强行提起释放杆。确保后驱动电机接头上的对齐锁片没有损坏。
  32. 脱下皮革手套和高压绝缘手套。
  33. 将副车架举升工具放置在后副车架下方的适当位置。
  34. 将供气装置连接到副车架举升工具。
  35. 在协助下,升起副车架举升工具以支撑后副车架。
    注
    • 将系带末端的金属钩固定到副车架举升工具上的环上。
    • 如有必要,可降低车辆。
  36. 拆下左右剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))。
  37. 拆下后副车架支架。请参阅 Brace - Rear Subframe ((拆卸和更换))。
  38. 在协助下,降下副车架举升工具,将副车架以及后驱动电机总成从车辆上拆下。
    注
    降下副车架时请务必小心,以免损坏部件。
  39. 断开供气装置与副车架举升工具的连接。
  40. 在协助下,将副车架举升工具和副车架从车辆上移走。

安装

  1. 将副车架和后驱动电机总成放置在车辆下方。
  2. 将供气装置连接到副车架举升工具。
  3. 在协助下,将后驱动电机和副车架总成举升到位。
    注
    升起副车架时请务必小心,以免损坏部件。
  4. 安装后副车架支架。请参阅 Brace - Rear Subframe ((拆卸和更换))。
  5. 安装左右剪力板。请参阅 剪力板 - 后副车架 - 左侧 ((拆卸和更换))。
  6. 将后副车架举升工具从车辆上降下,然后将黄色安全带(3 个)从副车架上拆下。
  7. 断开供气装置与副车架举升工具的连接。
  8. 从车辆下方移走副车架举升工具。
  9. 佩戴高压绝缘手套和皮质外手套。
  10. 将后驱动电机高压线缆连接至高压电池。
    注
    确保在固定连接器前,连接器锁与连接器呈 90 度角。一只手撑起连接器,另一只手锁定锁片。安装后,确认闩锁未损坏且完全固定在锁止位置。
  11. 脱下皮革手套和高压绝缘手套。
  12. 安装将后驱动电机高压线缆支架固定到高压电池的螺母。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 1/4 英寸钻头 10 毫米深磁性套筒
  13. 在高压电池右侧后侧下方放置一个冷却液排放容器。
  14. 紧固将冷却液软管固定到右侧剪力板的卡子 。
  15. 取下软管塞(2 个),将冷却液出口软管连接到后回流软管。
    注
    • 执行推拉推测试,确保软管完全就位。请勿晃动软管连接点。
    • 必要时,用车间毛巾清理残留冷却液。
    • 如果冷却液流失量超过 1 升,则需要进行冷却液真空加注。
  16. 松开将右后轮毂内衬固定到门槛板的推拉式卡子(2 个)。
  17. 将冷却液排放容器放置在车辆左后侧下方。
  18. 取下塞子(2 个),将后驱动电机变流器入口软管连接到高压电池后部。
    注
    • 执行推拉推测试,确保软管完全就位。请勿晃动软管连接点。
    • 必要时,用车间毛巾清理残留冷却液。
    • 如果冷却液流失量超过 1 升,则需要进行冷却液真空加注。
  19. 取走车辆下方的冷却液排放容器。
  20. 安装后滑板。请参阅 滑板 - 后 - 高压电池 ((拆卸和更换))。
  21. 安装后平衡杆。请参阅 平衡杆 - 后悬架 ((拆卸和更换))。
  22. 将右侧 12V 副车架线束夹安装到车身上。
  23. 接合锁片,然后连接右侧 12V 副车架线束连接器。
  24. 安装将后驱动电机接地带固定到车身的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 1/4 英寸 12 点套节钻10 毫米深
  25. 拆下 S 型钩,然后安装新的螺栓(2 个),将左后制动钳固定到左后转向节。
    83 Nm (61.2 lbs-ft)
    提示
    推荐使用以下工具
    • E18 六角薄型套筒
  26. 拆下 S 型钩,然后安装新的螺栓(2 个),将右后制动钳固定到右后转向节。
    83 Nm (61.2 lbs-ft)
    提示
    推荐使用以下工具
    • E18 六角薄型套筒
  27. 安装将左后减震器固定到顶部支座处车身的螺栓(2 个)。
    41 Nm (30.2 lbs-ft)
    提示
    推荐使用以下工具
    • 3/8 英寸钻头六角套筒标准 15 毫米
  28. 安装将右后减震器固定到顶部支座处车身的螺栓(2 个)。
    41 Nm (30.2 lbs-ft)
    提示
    推荐使用以下工具
    • 3/8 英寸钻头六角套筒标准 15 毫米
  29. 将弹簧压缩器从左后和右后螺旋弹簧上拆下。
  30. 安装左后和右后悬架流线型护罩。请参阅 后悬架盖板 - LH(拆卸和更换)。
  31. 安装后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))。
  32. 安装左侧和右侧后车轮。请参阅 轮毂总成(拆卸和安装)。
  33. 安装第二排座椅座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  34. 拆下冷却液罐罐盖。
  35. 连接低压电源。请参阅 低压电源(锂)(断开和连接) (Modify)。
  36. 解锁车辆网关。请参阅 网关(解锁)。
  37. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Actions > Stop Thermal Fill/Drain > Run,然后等待例行程序完成。
  38. 点击Thermal > Coolant System > Coolant Purge Start > Run,然后等待例行程序完成。
    注
    确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  39. 通过“维护模式”或 Toolbox 执行以下例行程序(请参阅0005 - 维护模式): PROC_EPB_X_SERVICE-MODEvia Service Mode:
    • Chassis ➜ Brakes ➜ EPB Service Mode
    • Chassis ➜ Brakes ➜ EPB Service Mode
    via Service Mode Plus:Drive Unit ➜ Rear Drive Unit Replacement ➜ Release / Re-Engage Emergency Parking Brakevia Toolbox:(link)
  40. 退出“维护模式”。请参阅 维护模式。
  41. 检查冷却液液位,必要时加满。
    注
    • 确保液位处于 “Max” 线处。
    • 如果冷却液流失量超过 1 升,需要进行真空加注。
  42. 安装冷却液罐罐盖。
  43. 安装高效分子空气 (HEPA) 过滤器或前围篦板总成。请参阅 滤清器总成 - HEPA ((拆卸和更换)) 或 GUID-DBC8475C-F7BA-4A10-9234-C810D77D3F90.html。
  44. 将左前和右前座椅移回原位。
  45. 升起所有四个车窗,关闭所有四个车门。
  46. 将车辆从举升机上移走。
  47. 请参阅“定位要求”表,以确定是否需要 EPAS 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅 定位要求 - 悬架。
