固定块 - 制动管路 ((拆卸和更换))

校正代码 3303010102 FRT 0.90 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格： 固定块 - 制动管路 ((拆卸和更换)) /
描述 扭矩值 推荐工具 重复使用/更换 备注
左后制动管路管道外/内螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米套筒
  • 12 毫米六角扩口螺母扳手
 重复使用
将左后连接件固定到车身的螺母
6 Nm (4.4 lbs-ft)
  • 10 毫米套筒扳手
 重复使用

拆卸

  1. 拆卸前备箱后部挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  2. 拆下左侧和右侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  3. 拆下左侧后轮拱内衬。请参阅 轮拱内衬 - 后 - 左侧 ((拆卸和更换))。

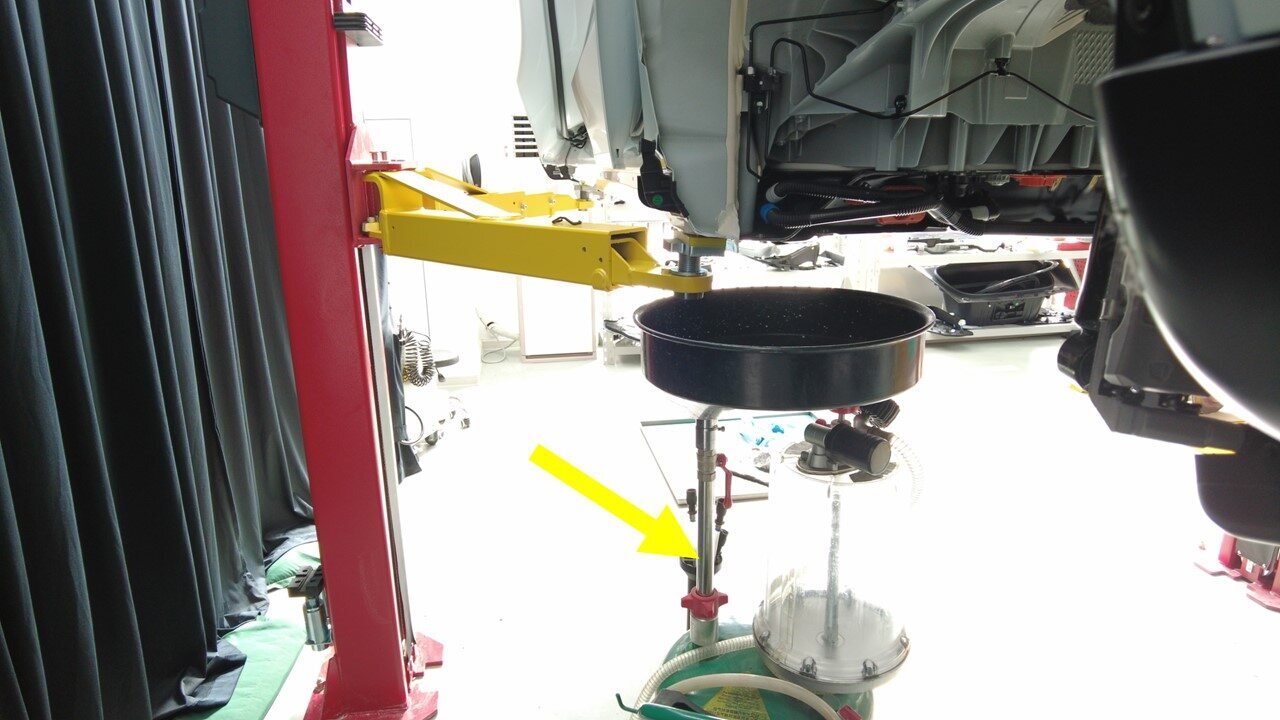

  4. 将机油排放容器放置在制动管路连接件下方。
    注
    如有必要，可举升车辆。

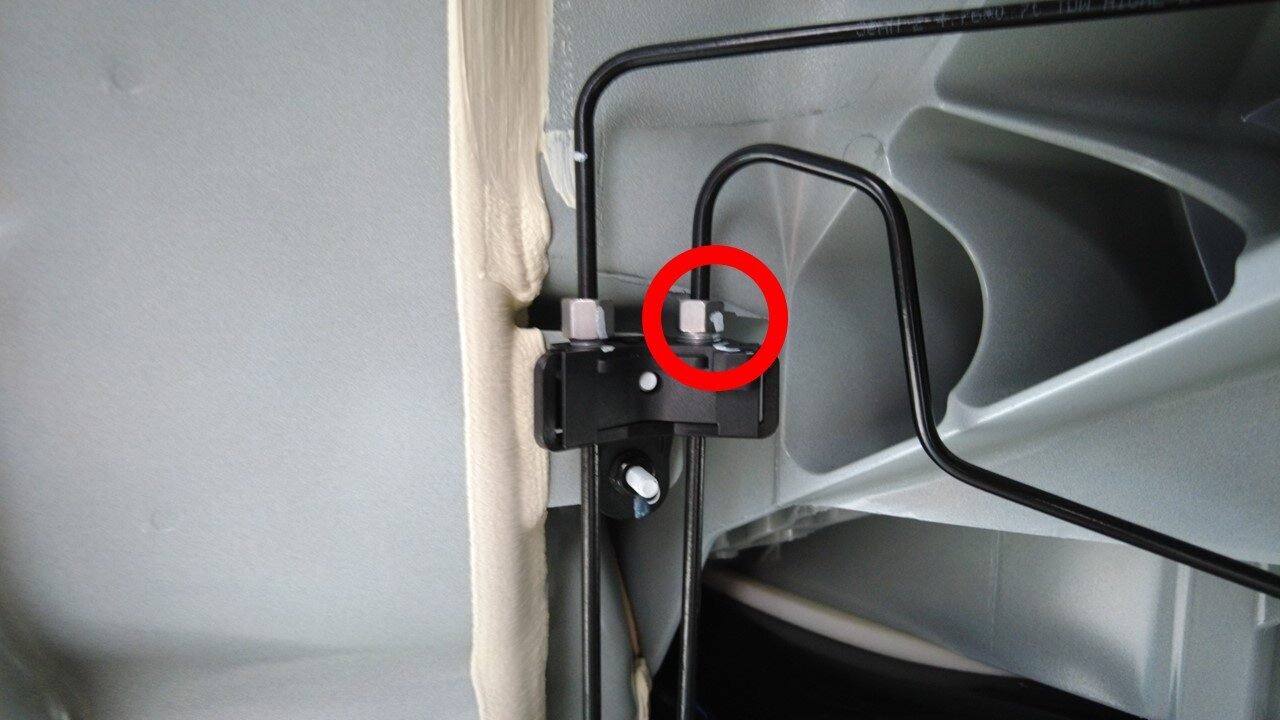

  5. 拆下左后制动管路外管束螺母。
    提示
    推荐使用以下工具
    • 12 毫米套筒
    • 12 毫米六角扩口螺母扳手

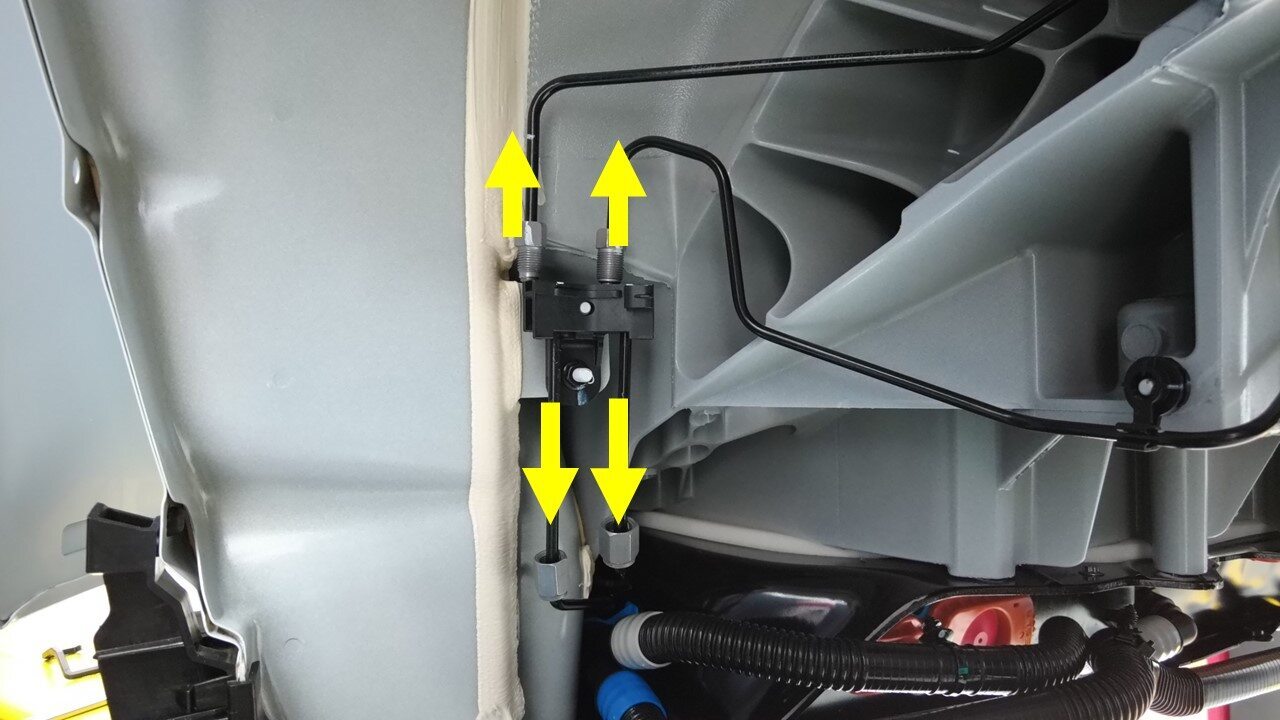

  6. 拆下左后制动管路管束内螺母。
    提示
    推荐使用以下工具
    • 12 毫米套筒
    • 12 毫米六角扩口螺母扳手

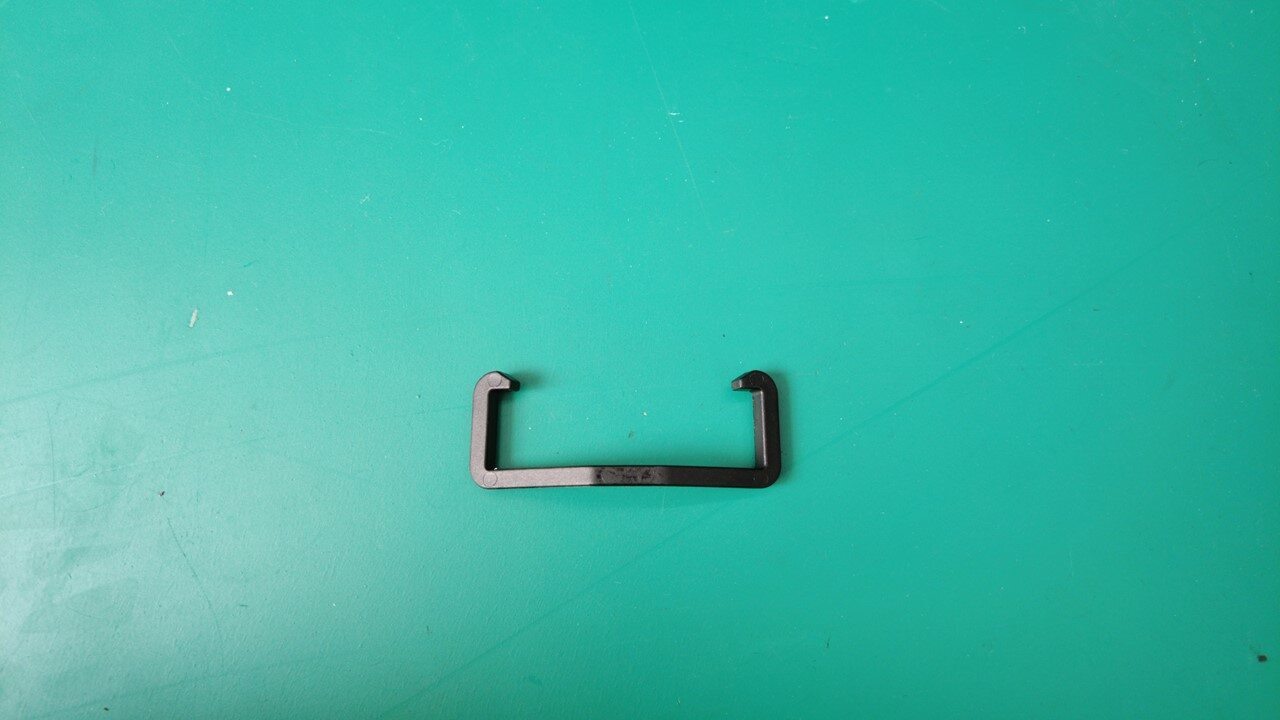

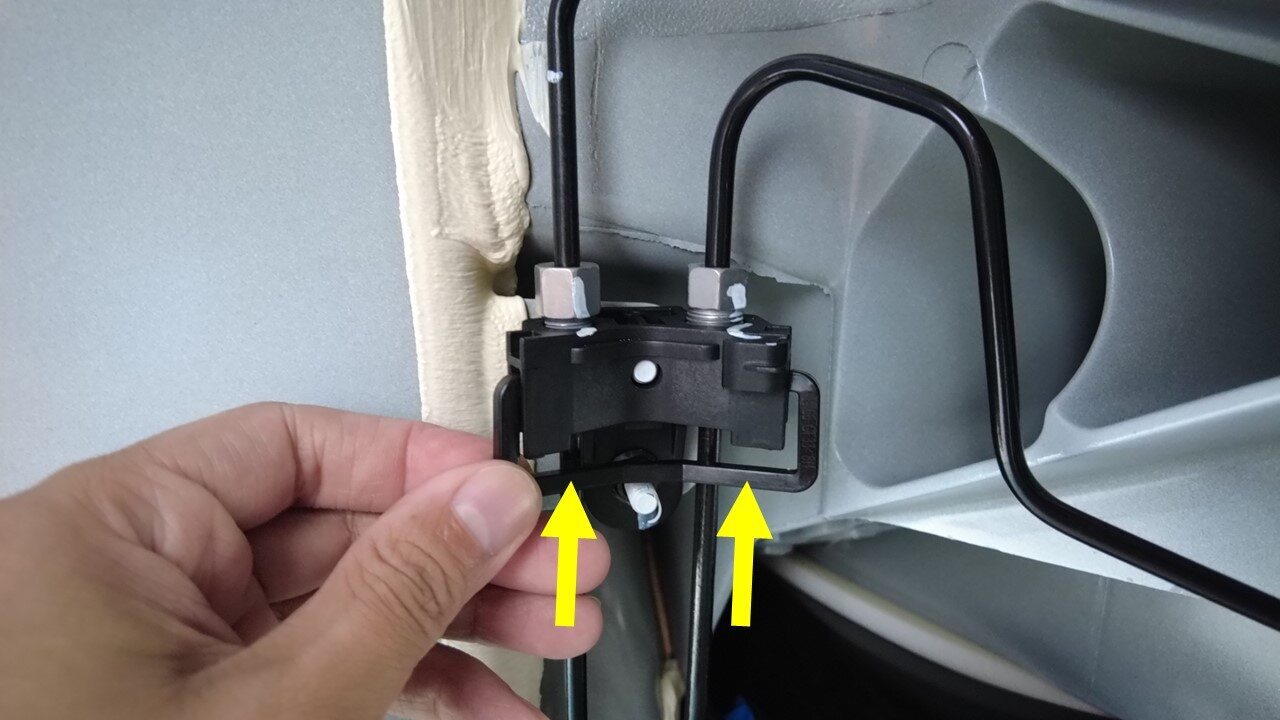

  7. 拆下左后连接件上的黑色卡子。

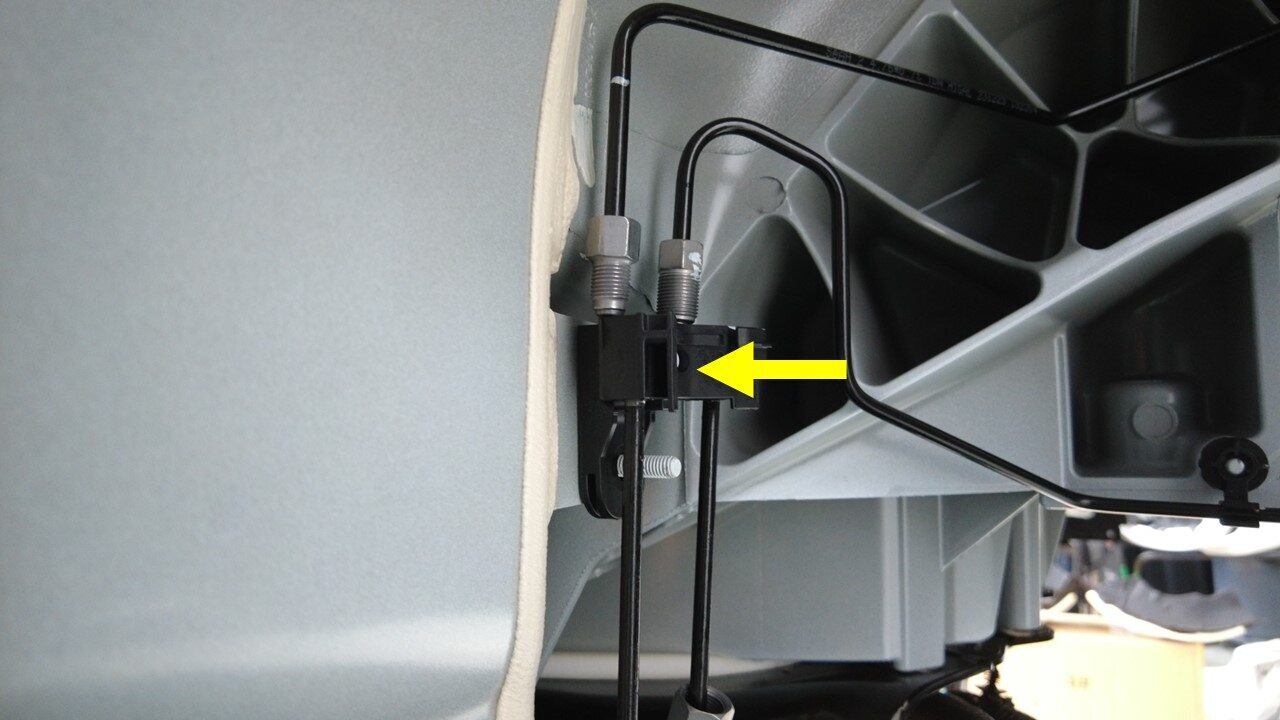

  8. 将制动管路从左后连接件上松开。

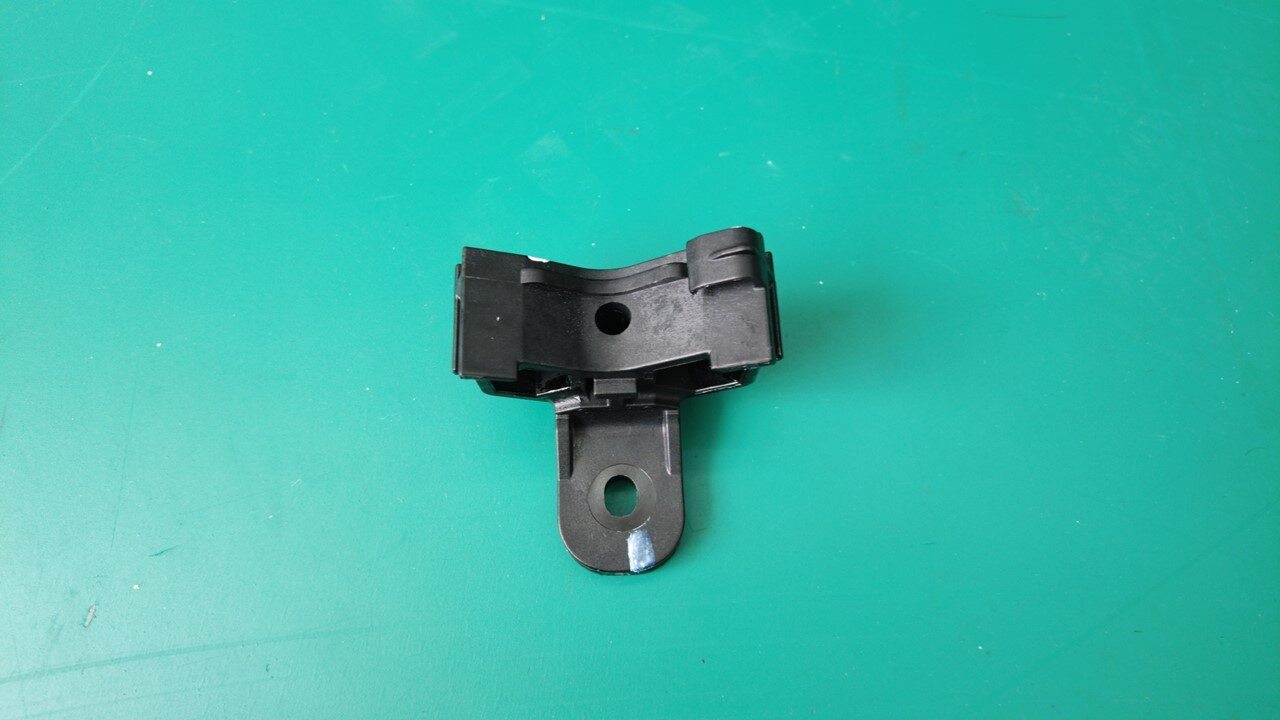

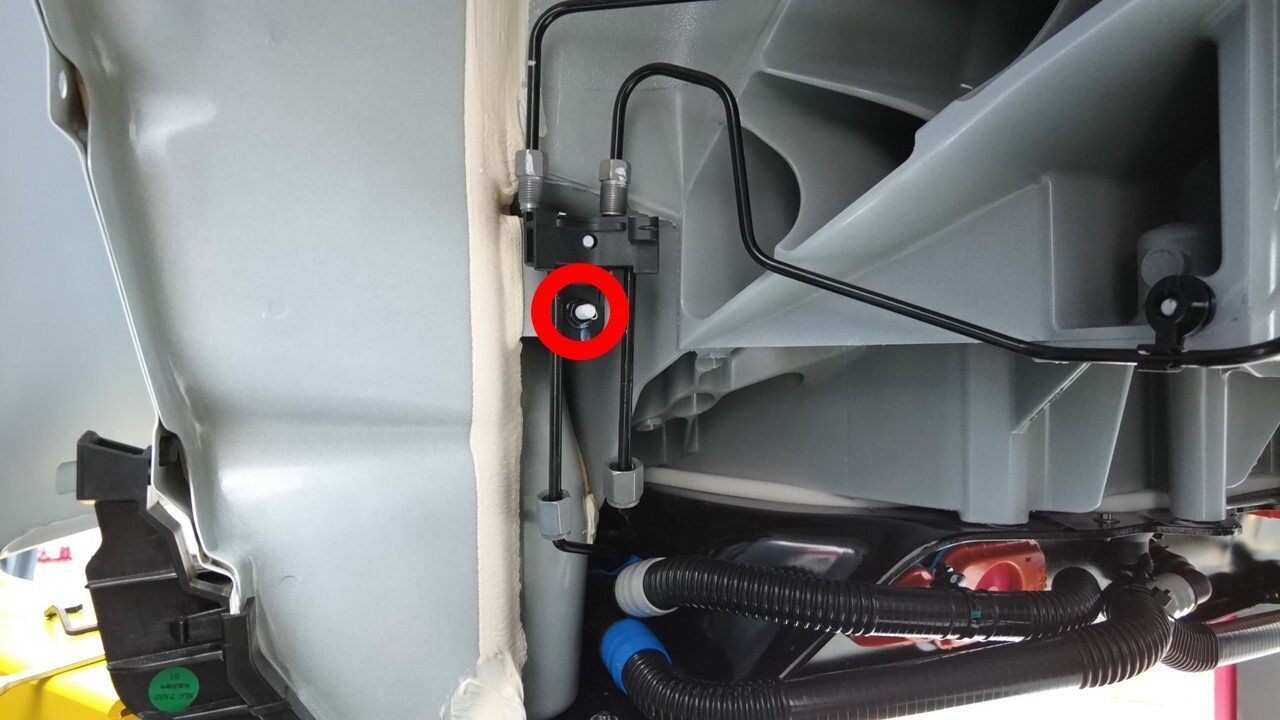

  9. 拆下将左后连接件固定到车身的螺母，然后拆下连接件。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

安装

  1. 安装将左后连接件固定到车身的螺母。
    6 Nm (4.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  2. 将制动管路放置到左后制动连接件上。
  3. 安装将制动管路固定到左后连接件的黑色卡子。
  4. 安装左后制动管路管束内螺母。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具
    • 12 毫米套筒
    • 12 毫米六角扩口螺母扳手
  5. 安装左后制动管路管束外螺母。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具
    • 12 毫米套筒
    • 12 毫米六角扩口螺母扳手
  6. 取走制动管路连接件下方的机油排放容器。
  7. 排空左后和右后制动钳内的制动液。请参阅 制动液排放 - 一个制动卡钳 (Maintenance)。
  8. 安装左侧后轮拱内衬。请参阅 轮拱内衬 - 后 - 左侧 ((拆卸和更换))。
  9. 安装左侧和右侧后车轮。请参阅 轮毂总成（拆卸和安装）。
  10. 安装前备箱后挡板。请参阅 前备箱挡板 - 后部（拆卸和更换）。
  11. 升起左侧前车窗并关闭左侧前车门。
  12. 将车辆从举升机上移走。
  13. 执行以下任一操作：
    • 如果执行本程序时未更换制动片，请执行道路测试，期间进行多次急刹，确保制动踏板触感及性能正常。
      注
      将试驾校正代码 00040100 作为一项单独的工项添加至服务工单 (SV)。
    • 如果执行本程序时更换了制动片，请执行制动片磨合程序。请参阅 制动片 - 磨合。
      注
      将制动片磨合校正代码 33013000 作为一项单独的工项添加至“服务工单”中。
