磁盘外壳漏气测试（Model Y L） (Test/Adjust)

校正代码 16100100200 FRT 0.60 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-10-02: 修订了程序并更新了测试压力衰减值。
设备：
  • 1813553-00-A Model Y 结构化电池组空气分流器外壳泄漏测试仪
  • 1140501-00-A 高压电池外壳泄漏测试套件
  • 1080978-00-B MARK-10 测力计套件

程序

  1. 执行车辆高压禁用程序。请参阅 车辆电气绝缘程序（Model Y L） (Maintenance)。
    注
    请勿安装后滑板，也请勿连接低压电池电源；这些步骤将在后续操作中完成。
  2. 将通气阀塞（2 个）从高压电池热通风口上拆下并弃用。
  3. 将空气分流器软管（2 个）安装到热通风口上。

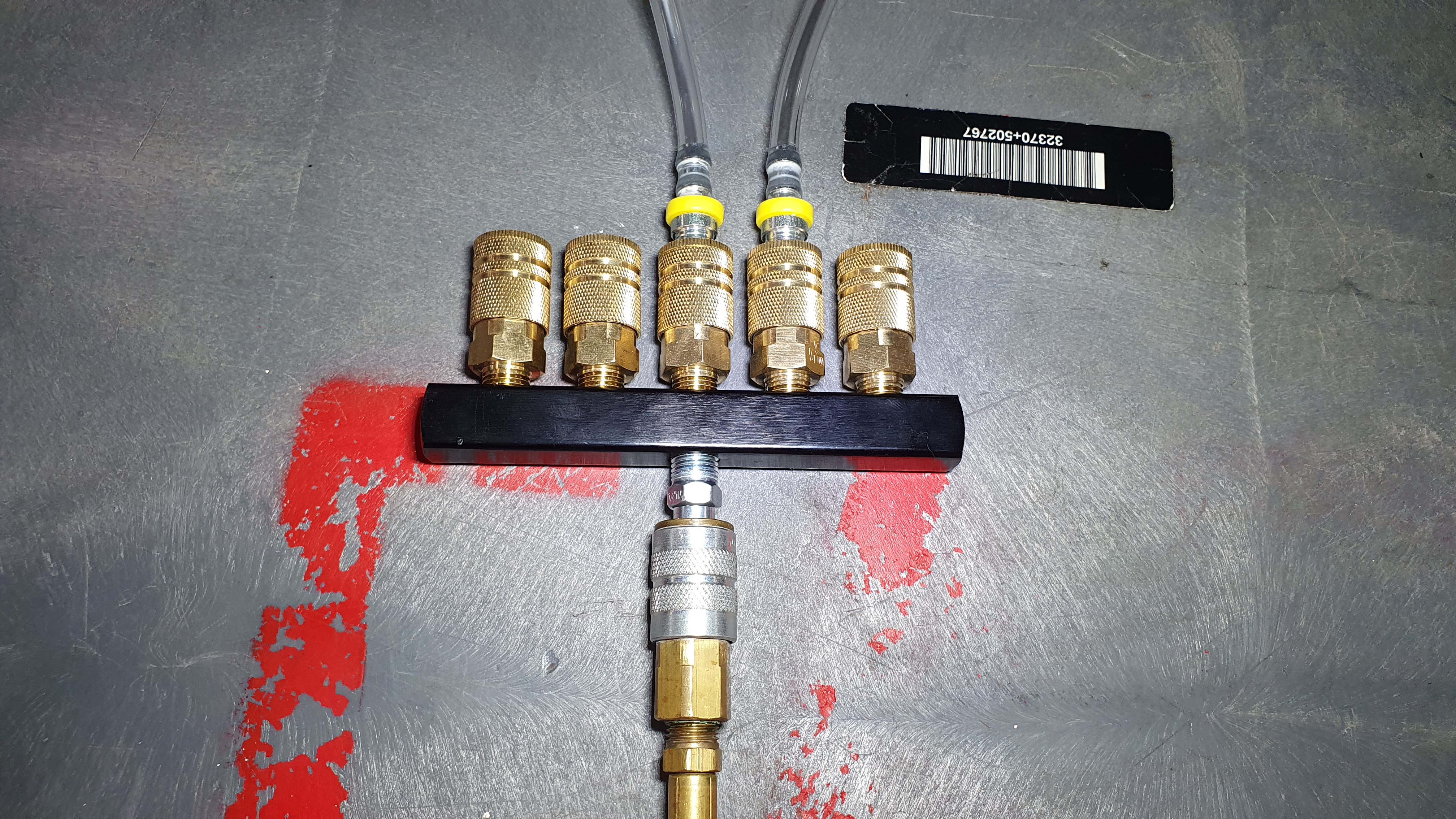

  4. 将电池组外壳泄漏测试仪连接到空气分流器上。
  5. 将阀门旋钮转至垂直位置，关闭电池组外壳泄漏测试仪上的两个阀门。
  6. 将电池组外壳泄漏测试仪连接到供气装置上。
    注
    确保电池组外壳泄漏测试仪阀门全都处于关闭状态。
  7. 将阀门旋钮转至水平位置，将进口阀置于打开状态。
  8. 将电池组外壳泄漏测试仪设置为 0.150 psi。
  9. 打开出口阀，等待至少 60 秒以便压力稳定到 0.150 psi。
  10. 关闭进气阀。
  11. 检查压力。
    • 如果压力低于 0.142 psi，检查软管、适配器和插接头，检查调压器压力，然后重新开始测试。如果压力仍低于 0.142 psi，从 Toolbox 文章 41588 入手，进一步调查压力泄漏的可能原因。
    • 如果压力小于等于 0.142 psi，请继续进行下一步。
  12. 记录起始压力值。
  13. 45 秒后，记录终止压力值。
  14. 用起始压力减去终止压力。
    • 如果差值大于 0.013 psi，检查软管、适配器和插塞接头，关闭出口阀并打开入口阀，检查调压器压力，然后从第 7 步开始重新测试。如果差值仍大于 0.013 psi，请参阅 Toolbox 文章 41588 以确定下一步操作。
    • 如果差值小于或等于 0.013 psi，则继续此程序。
  15. 将供气装置从电池组外壳泄漏测试仪上断开。
  16. 将空气分流器软管（2 个）从高压电池热通风口上拆下。
  17. 将空气分流器从电池组外壳泄漏测试仪上断开。
  18. 将新的通气阀塞（2 个，1108907-00-B）安装到高压电池热通风口上。使用 MARK-10 测力计施加 200 N 的作用力，以固定塞子。确保施加的作用力垂直于通气孔塞。
  19. 用一根手指从侧向对通气阀塞进行按压，检查并确保其已完全就位；如果通气阀塞松动或损坏，请进行更换；如未松动或损坏，则无需操作。
  20. 将后驱动电机高压电缆连接器安装到高压电池上，然后安装其他为执行车辆高压禁用程序而拆下的部件。请参阅 车辆电气绝缘程序（Model Y L） (Maintenance)。
  21. 连接低压电源。请参阅 低压电源（断开和连接） (Modify)。
