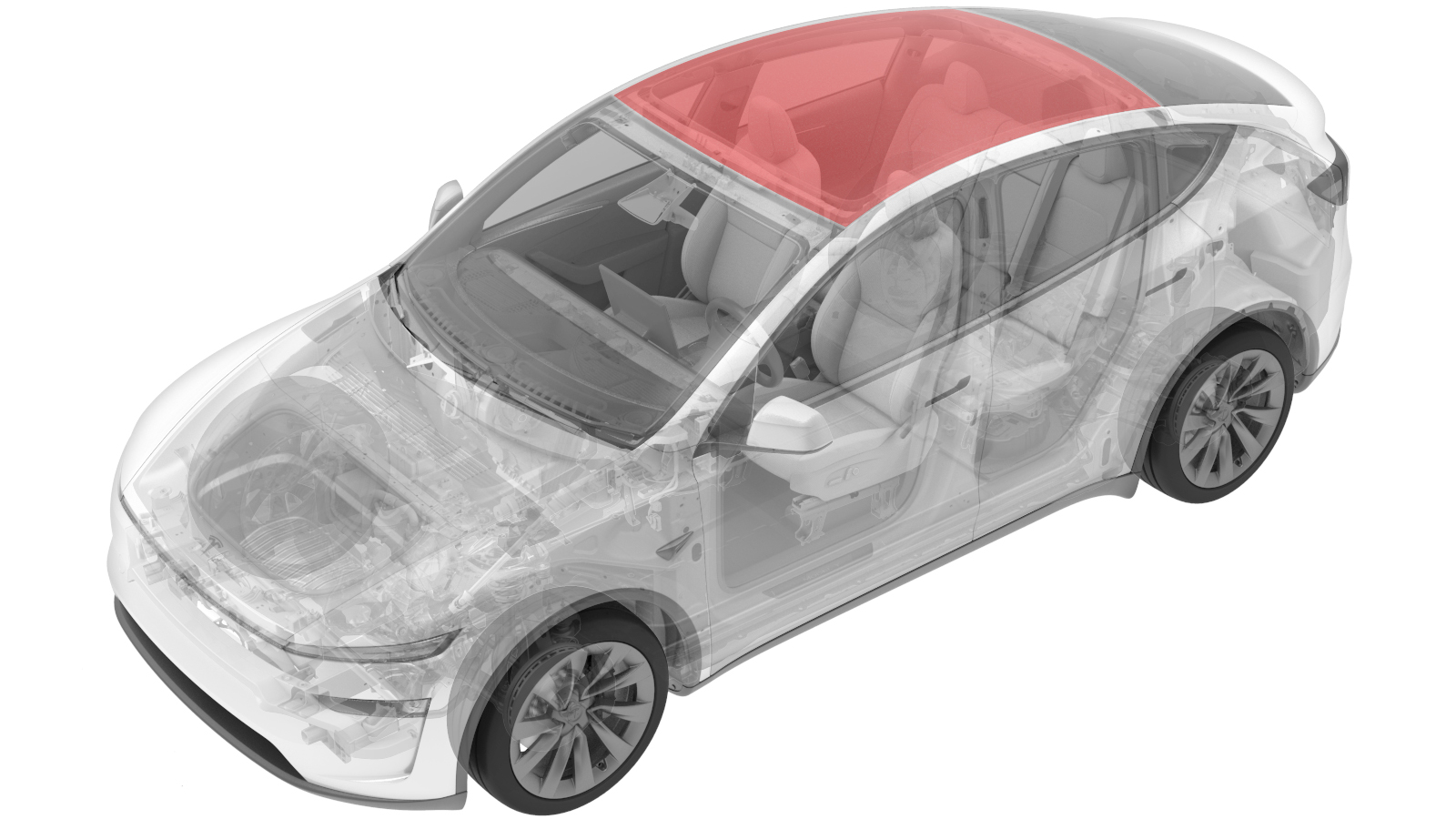

玻璃 - 车顶 ((拆卸和更换))
校正代码
1020020102
2.10
注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时深入了解 FRT 及其创建方式。
注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意:请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-11-09: 添加了调整挡风玻璃后密封条位置以及清洁玻璃的步骤。
- 2026-09-15: 添加了“新版车顶玻璃上可能未配备定位销”的说明。
- 2026-08-05: 添加了更新车顶玻璃配置的步骤。
- 2026-06-01: 添加了“切割玻璃粘合剂时,需将电钻调节钮设置到 1”的警告。
拆卸
- 打开所有车门,降下所有车窗。
- 拆下行李架。请参阅 搁板 - 后备箱 ((拆卸和更换))。
- 拆下后顶篷面板。请参阅 顶篷 - 后 ((拆卸和更换))。
-
准备 WRD Spider 3 玻璃拆卸套件
-

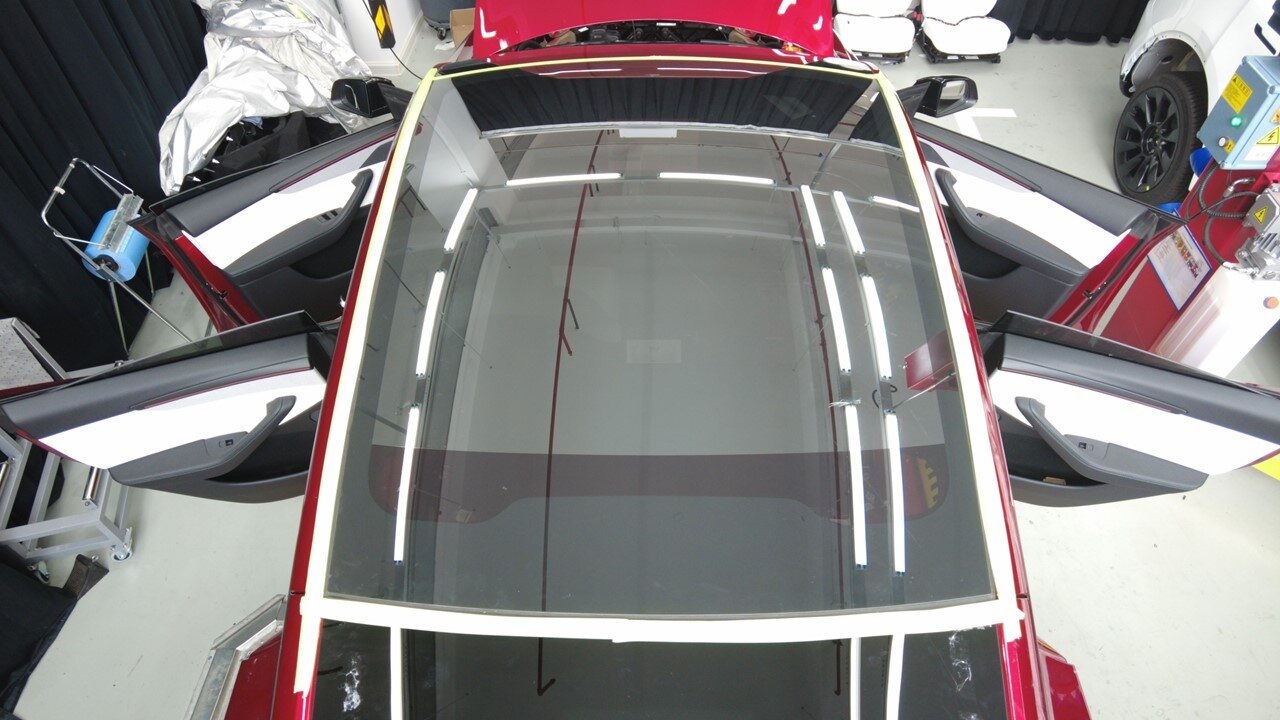

在车顶玻璃周围车身处粘贴胶带。
-

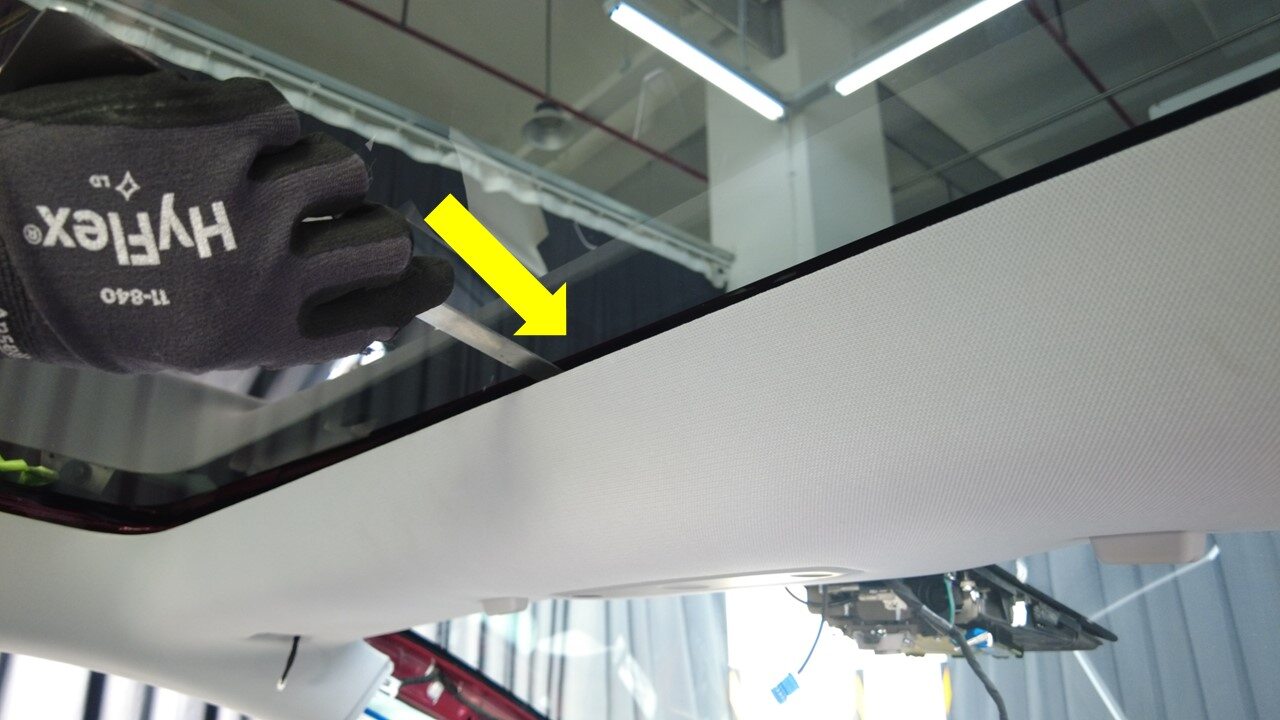

使用刀片分离车顶玻璃前部中间和左后部的固定销(2 个)。
注紧靠固定销滑动刀片,然后小心地分离挡风玻璃上的粘合剂。松开固定销以便执行切割程序。
-
将尼龙线缠绕到穿线器上。
- 在车顶玻璃的一个后角放置防护板。
-

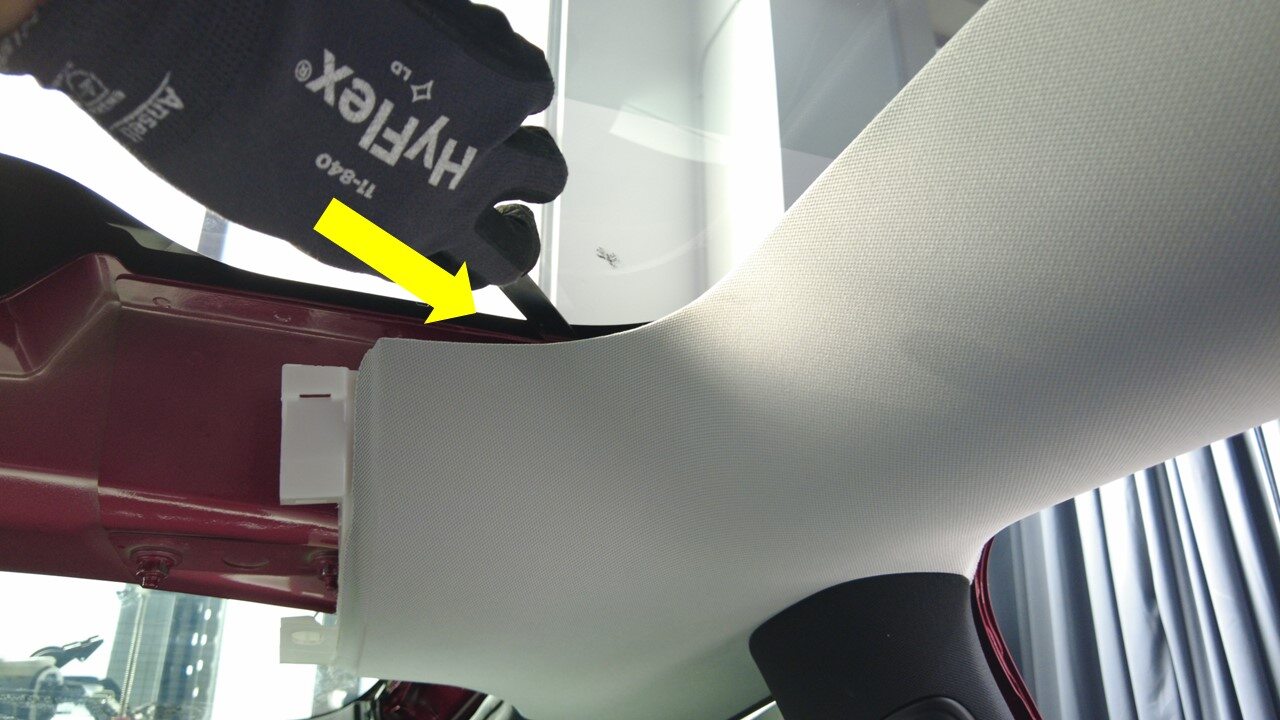

将工具穿过车顶玻璃后角处的聚氨酯。
警告注意请勿损坏涂漆表面。
-
拉出尼龙绳。
注确保拉出尼龙绳的长度足够缠绕在玻璃周围。尼龙绳的两端可以留在车内,无需完全拉出。
-
将尼龙绳沿玻璃排布。
注确保尼龙绳位于密封条下。警告注意请勿损坏前挡风玻璃和掀背尾门密封条。
-
将锚固点固定到车顶固定玻璃总成内部,然后紧固切割线。
-
将尼龙绳安装到 Spider 切割工具上。
注按照 Spider 工具说明操作。将线穿过切割工具开口,然后打结将线固定到位。如果轴的转动方向不正确,切割工具将损坏。
-

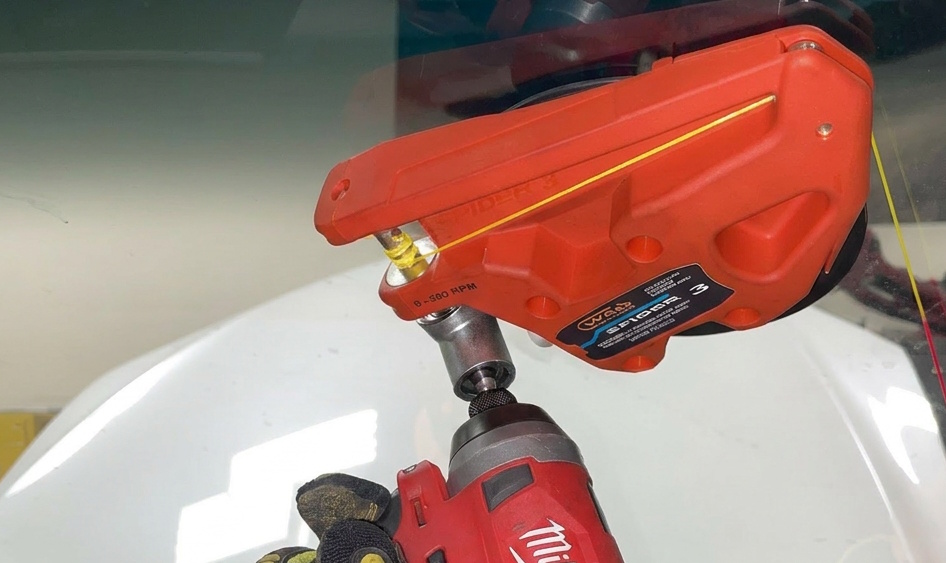

将 Spider 切割工具固定到车顶固定玻璃内侧。
注注意切割线的方向。确保将线绕过大滑轮,并保持 90 度角。
-
Install an angle driver to an electric drill and set the drill clutch to 1.
警告Failure to set the drill clutch to 1 may result in serious injury.
-
Use the drill to turn the spindle on the cutting tool. Begin cutting urethane around the glass.
警告Do not begin cutting the windshield without first setting the drill clutch to 1. Failure to do so may result in serious injury.警告Wear appropriate eye and hand protection while cutting the glass assembly.警告Place a plastic guard to protect the headliner assembly.警告Take precaution to make sure the line goes above the datums and the roof brackets. If the line gets caught on the roof bracket then the line will break.提示Use the headliner protector or a trim tool to apply upward pressure to the line as it cuts. Do not use your hands.提示Move the cutting tool as needed while keeping the line close to a 90° angle. If the line gets stuck, try to pull it backwards in order release it from under the metal roof bracket or change the positions of the anchor and cutting tool.

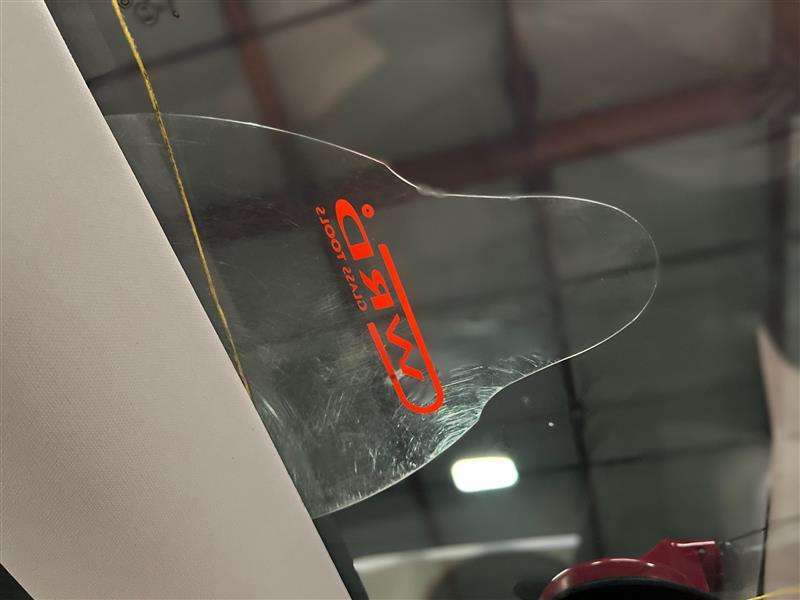

图 1. Plastic guard to protect the headliner -
拆下切割工具并弃用使用过的尼龙绳。
-

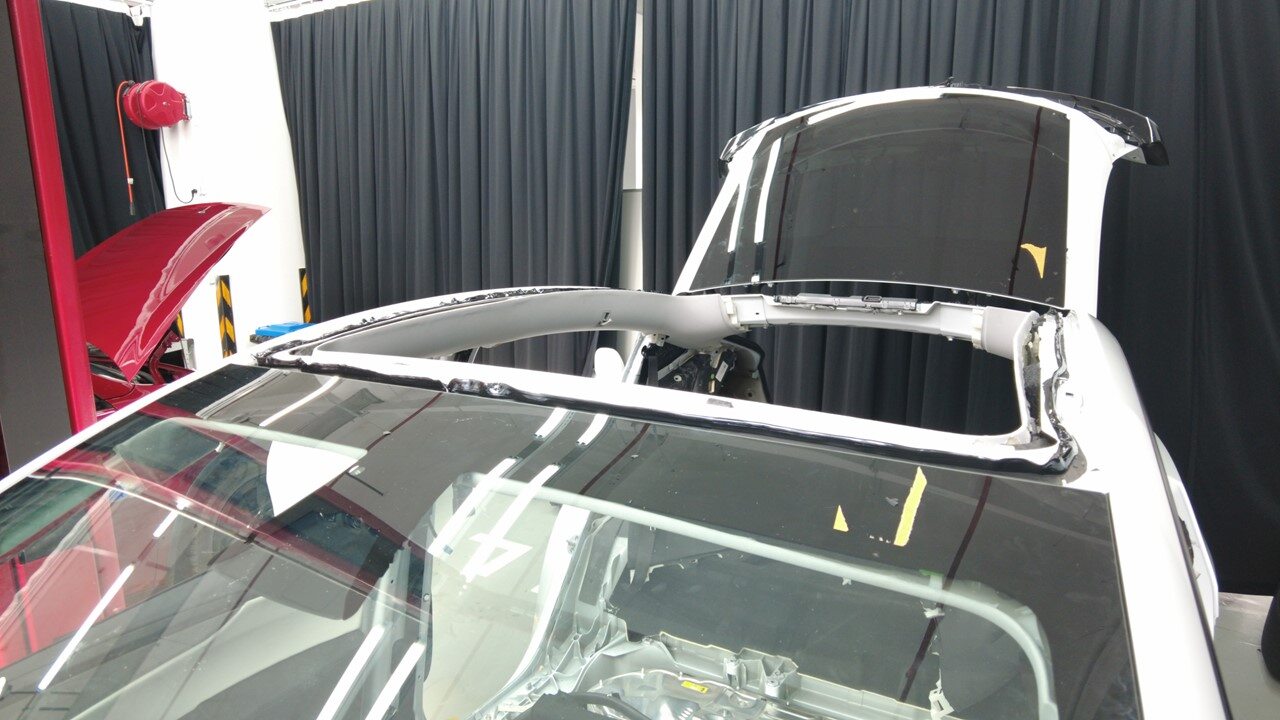

在协助下,将吸盘工具(4 个)分别紧固到车顶玻璃的四角,然后使用吸盘将车顶玻璃从车辆上拆下。
-

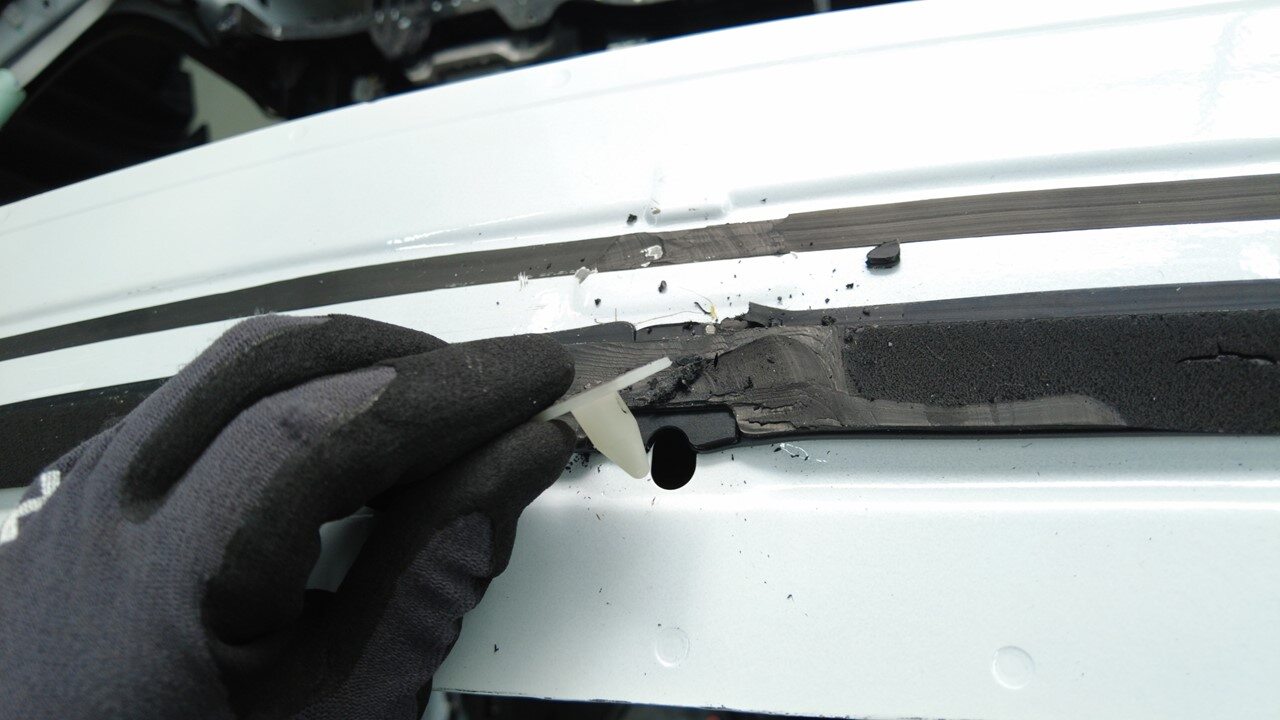

使用刮刀清除车身上的旧聚氨酯。
注确保残留聚氨酯的厚度不超过 1 毫米。
-
如果车辆上配备了固定销,请拆下已损坏的固定销。
安装
-

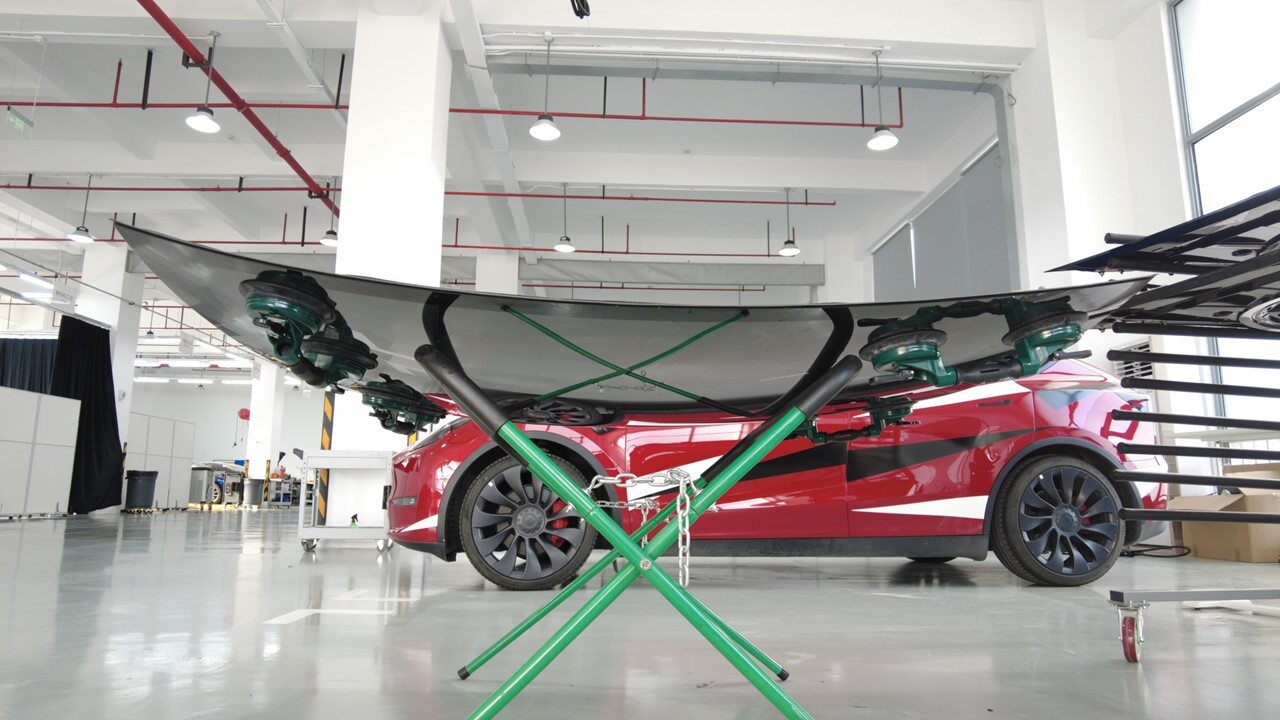

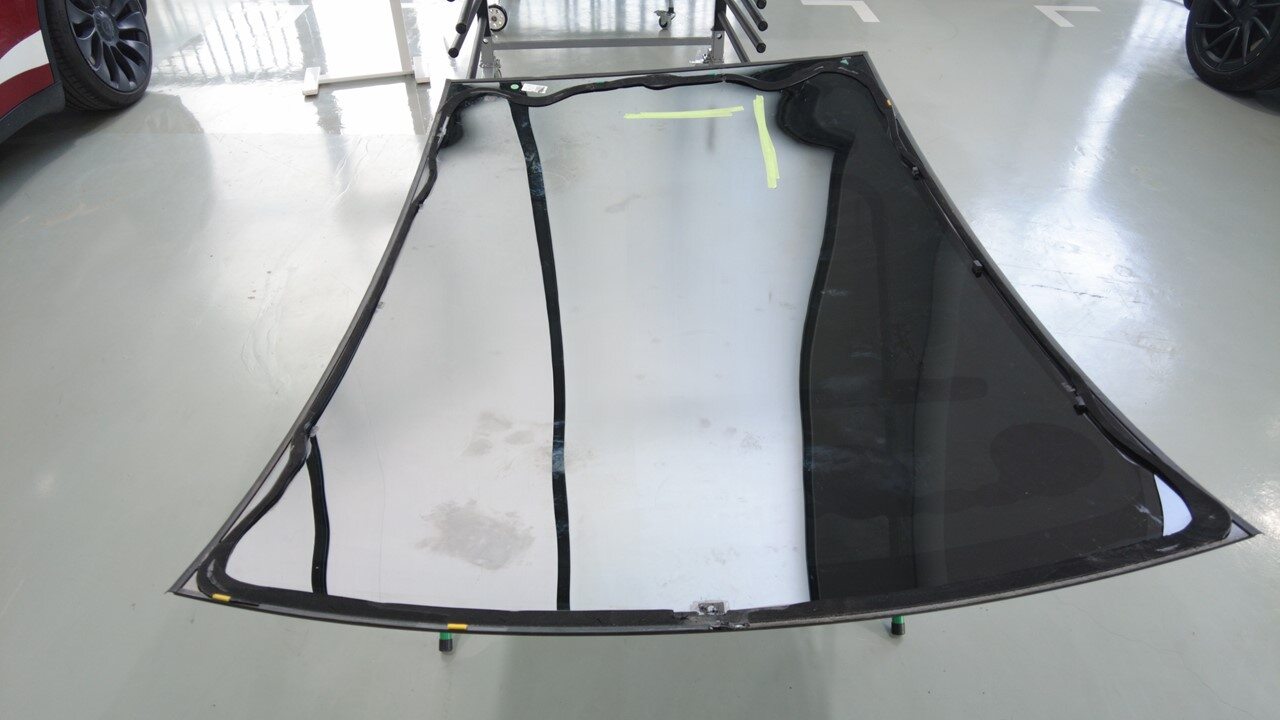

在协助下,将新的车顶玻璃放置在支撑台架上,以备安装。

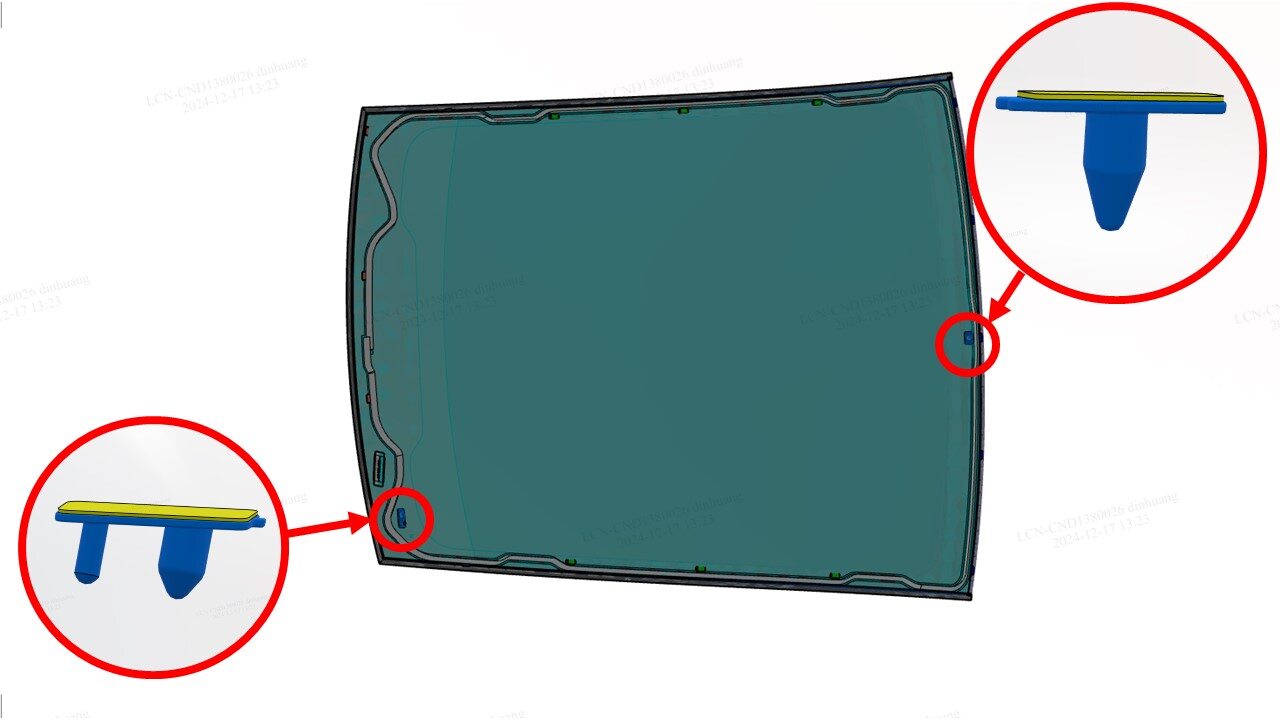

注揭下任何保护罩或胶衬。注新版车顶玻璃可能并未配备固定销,可以直接安装。
-
将吸盘(4 个)固定到新的车顶玻璃上。
-
使用异丙醇 (IPA) 湿巾清洁车身和车顶玻璃上的聚氨酯路径,然后等待风干 1 分钟。
-
揭下车顶玻璃周围车身处的胶带。
-
沿聚氨酯路径在车身和车顶玻璃上涂敷聚氨酯底漆,然后等待风干 2 分钟。
注如果使用 Sika 258 密封剂,请同时使用 Sika 专用活化剂 Pro(如图所示的橙色产品)。
-
准备填缝枪和聚氨酯,方法是在聚氨酯芯尖部切出一个约 12.5 毫米宽、20 毫米长的三角形。
-

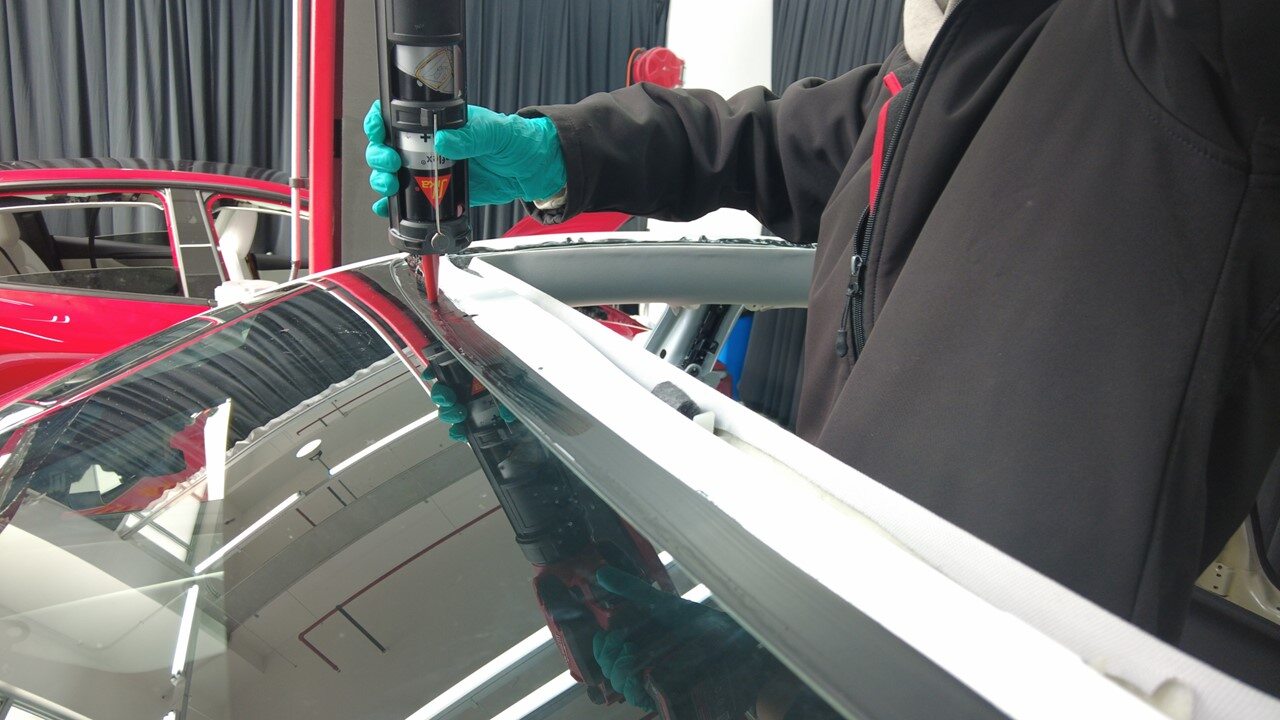

将聚氨酯涂敷至车身处。
注聚氨酯应围绕车顶支架内侧涂抹。
-

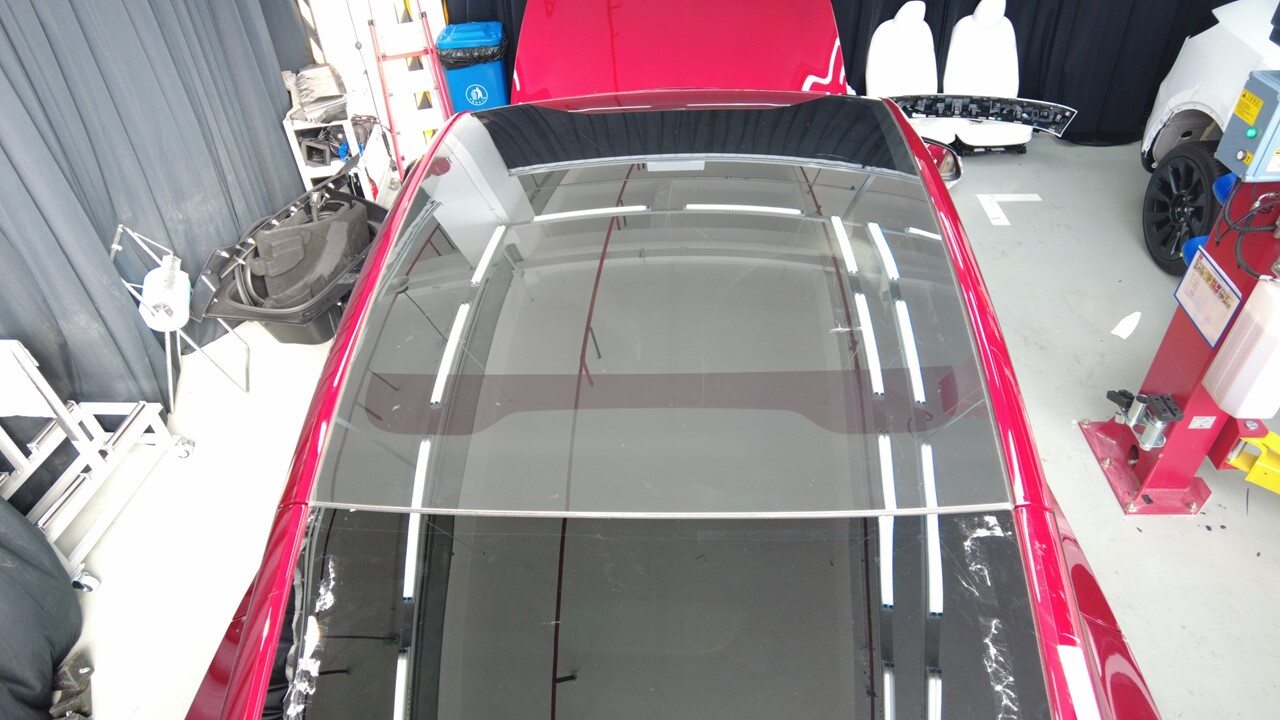

在协助下,使用吸盘将车顶玻璃放置到车辆上。
注将玻璃前后固定销(如配备)与车身对齐。
-
确认车顶玻璃间隙和齐平度,必要时进行调整。
注请参阅 面板定位规格。
-
就位后,将玻璃按压至车身。
注必要时可以使用沙袋。
-
调整挡风玻璃后密封条,确保密封条位于车顶玻璃上方。
注必要时使用玻璃清洁剂进行润滑。
-
使用胶带将车顶玻璃固定好。
-
将吸盘从车顶玻璃上拆下。
- 安装后顶篷面板。请参阅 顶篷 - 后 ((拆卸和更换))。
- 安装行李架。请参阅 搁板 - 后备箱 ((拆卸和更换))。
- 升起所有车窗并关闭所有车门。
-
清洁车顶玻璃。
-
待聚氨酯凝固后,揭下将车顶玻璃固定到车辆的胶带。
注将车辆停放在室内并请遵循粘合剂制造商规定的最短驶离时限:
- Dow Betaseal Express:所需最短固化时间为 1 小时(在 -18℃ 或更高的温度条件下)
- Henkel/Sika:所需最短固化时间为 8 小时(最佳固化条件:温度 23℃,相对湿度 50%)
注必要时,在车辆玻璃上粘贴胶带并按压固定,然后告知客户 24 小时后揭下胶带。同时,告知客户在随后的 24 小时内,应避免高速驾驶,并躲避减速带。 - 启用“维护模式增强版”。请参阅 维护模式增强版。
-
Select . Select the configuration for the type of glass that was just installed.
图 2. Model 3 menu shown; Model Y similar - 退出“维护模式”。
