横梁 - 仪表板 ((拆卸和更换))

校正代码 1405020302 FRT 2.46 注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时深入了解 FRT 及其创建方式。 注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意:请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-08-26: 删除了拆卸和安装浮翼总成的步骤。

扭矩规格

表 1. 扭矩规格: 横梁 - 仪表板 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱固定到横梁的螺母(4 个)
15 Nm (11.1 lbs-ft)
  • 13 毫米深套筒
重复使用
将横梁固定到 A 柱的螺栓
29 Nm (21.4 lbs-ft)
  • 13 毫米深套筒
重复使用
将横梁固定到 HVAC 总成的螺栓
5.5 Nm (4.1 lbs-ft)
  • 10 毫米套筒扳手
重复使用
将横梁固定到前围上盖板的螺栓
25 Nm (18.4 lbs-ft)
  • 13 毫米 12 角组合扳手
  • 13 毫米 3/8 英寸钻头扩口爪形套筒
重复使用
将横梁固定到车身的螺栓
25 Nm (18.4 lbs-ft)
  • 13 毫米深套筒
重复使用

拆卸

  1. 拆卸中控台总成。请参阅 中控台 2.0 ((拆卸和安装))。
  2. 拆下仪表板左侧气波管道。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
  3. 拆下前围上盖板泡沫。请参阅 泡沫垫 - 前围上盖板 - 仪表板 ((拆卸和更换))。

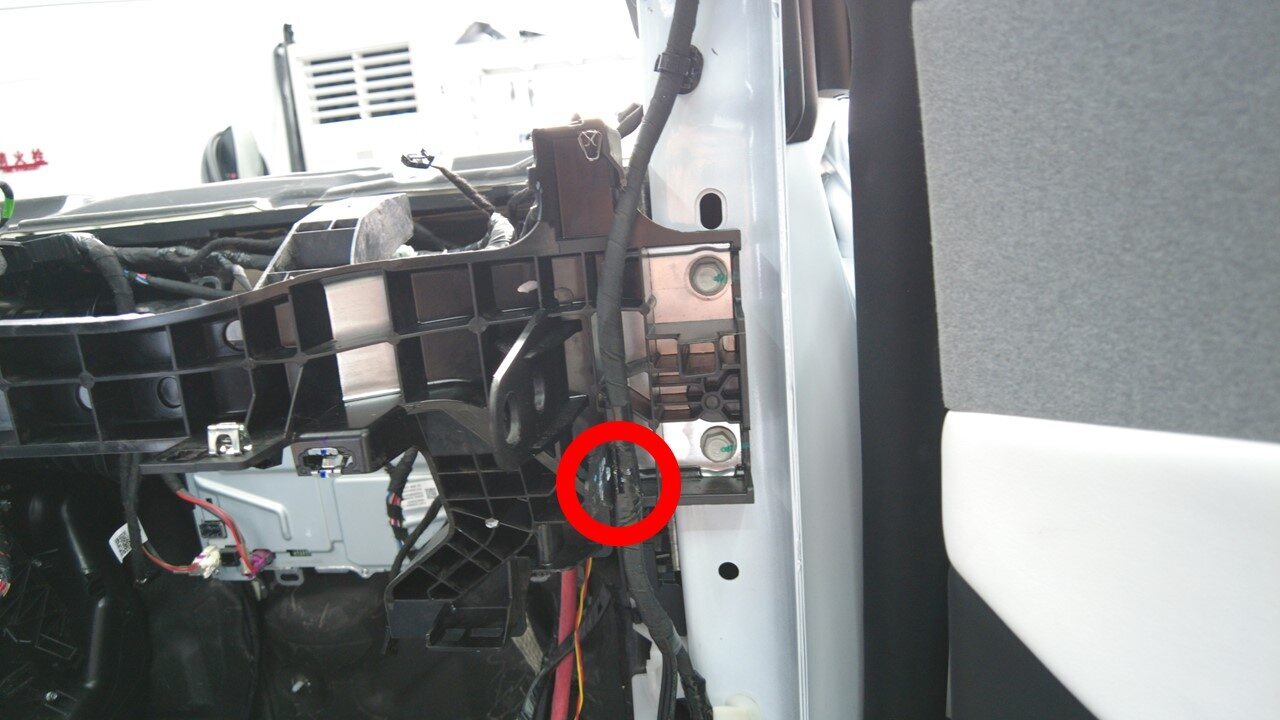

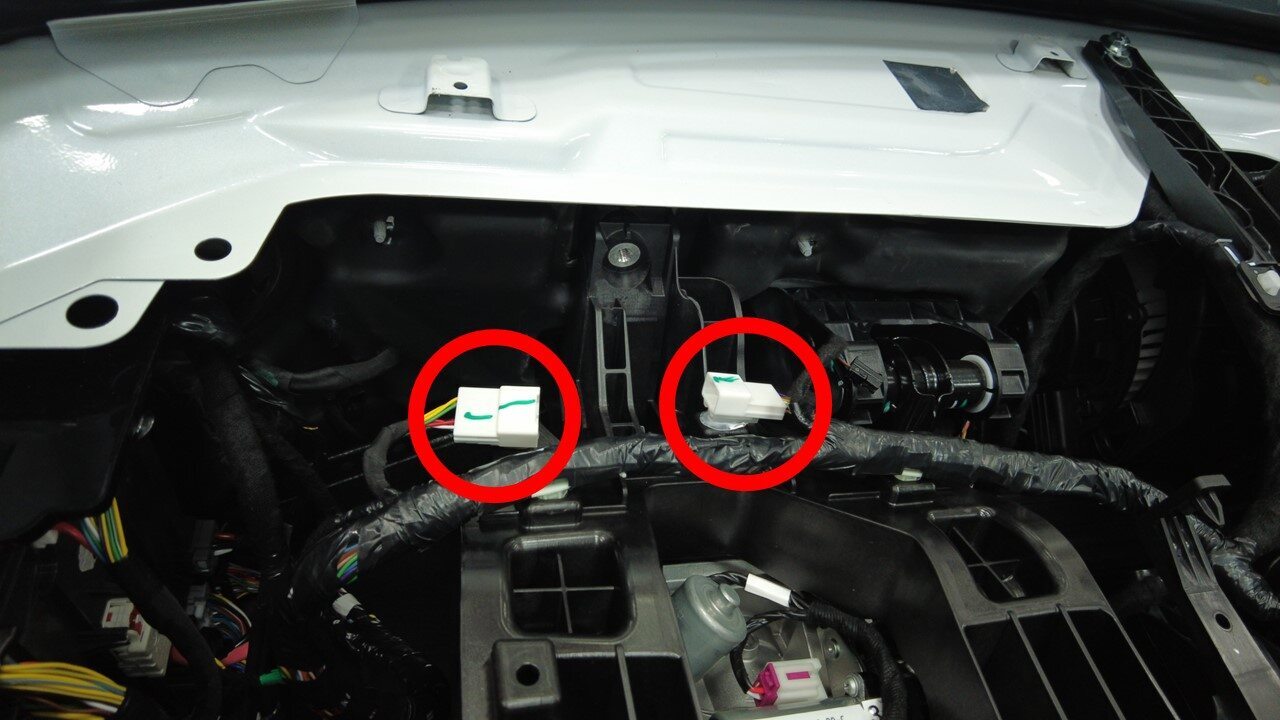

  4. 拆下左侧 A 柱下部的顶篷线束夹(2 个)。
  5. 拆下左侧控制器附近仪表板区域的线束夹。

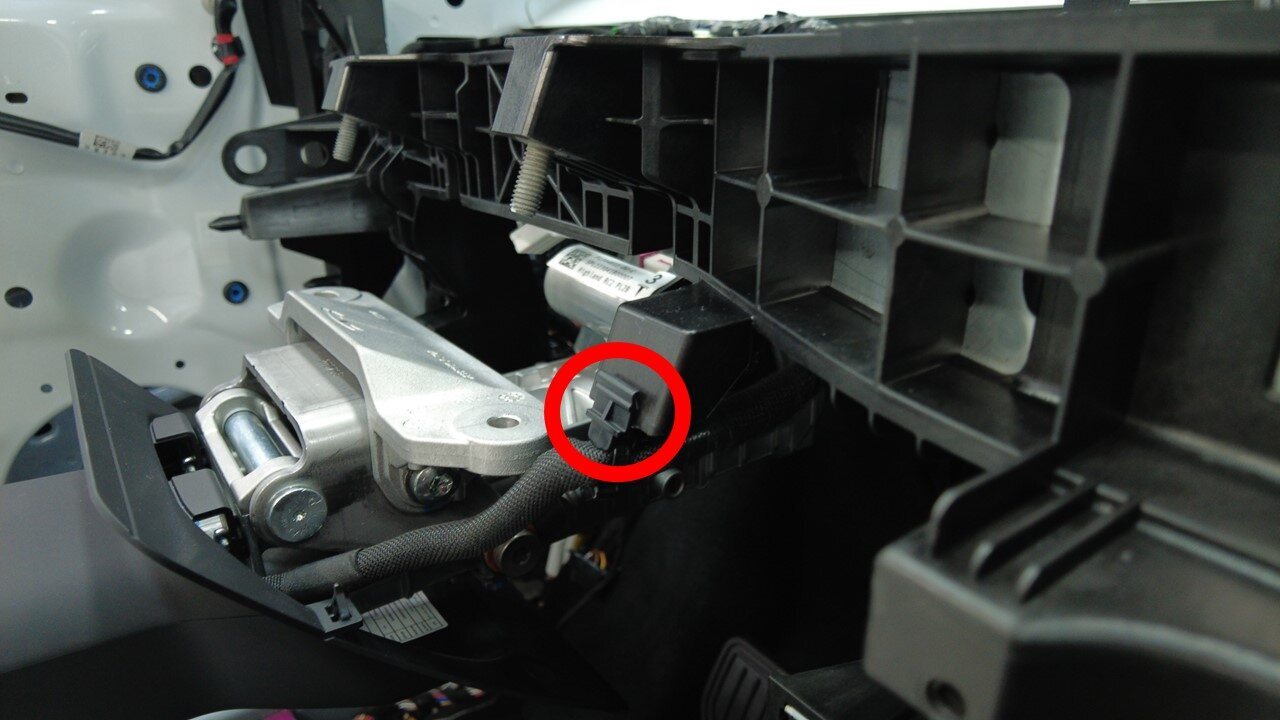

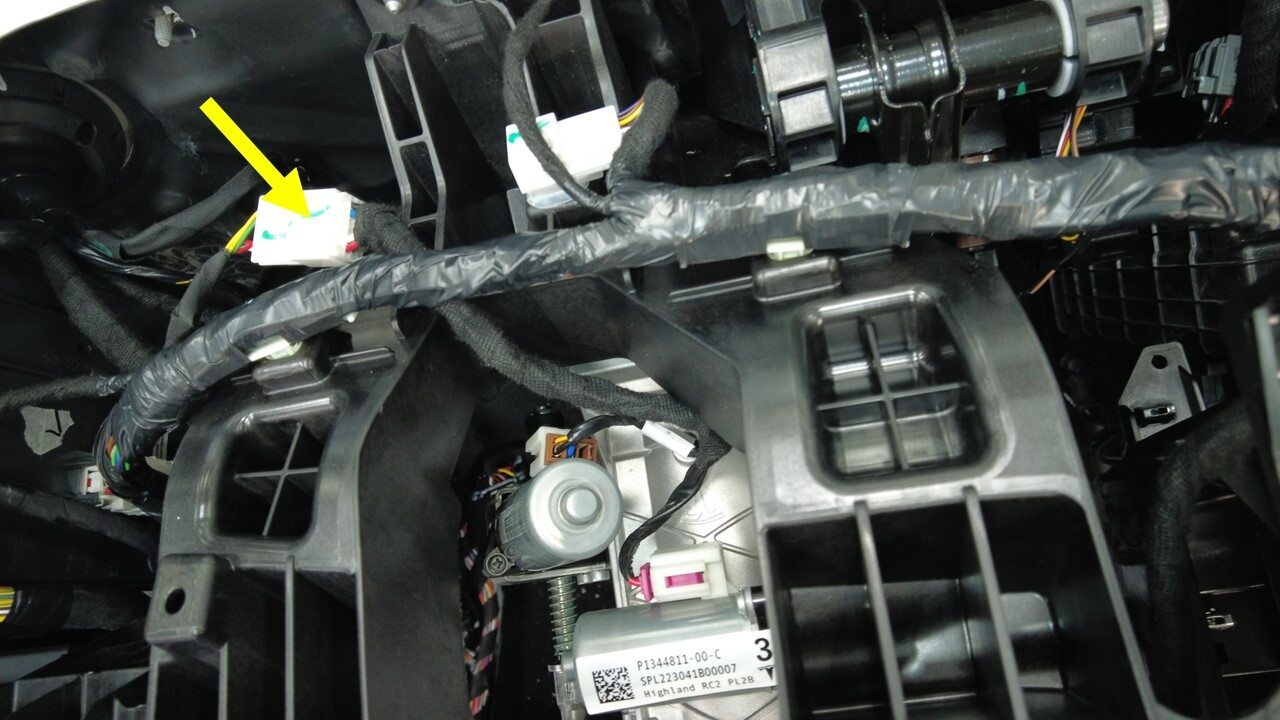

  6. 将仪表板线束连接器从电动转向柱上断开。
  7. 拆下将连接器固定到横梁的支架卡扣(2 个)。
  8. 将 HVAC 线束夹(2 个)从仪表板安装支架上拆下。
  9. 将转向柱控制模块 (SCCM) 线束夹从横梁上拆下。

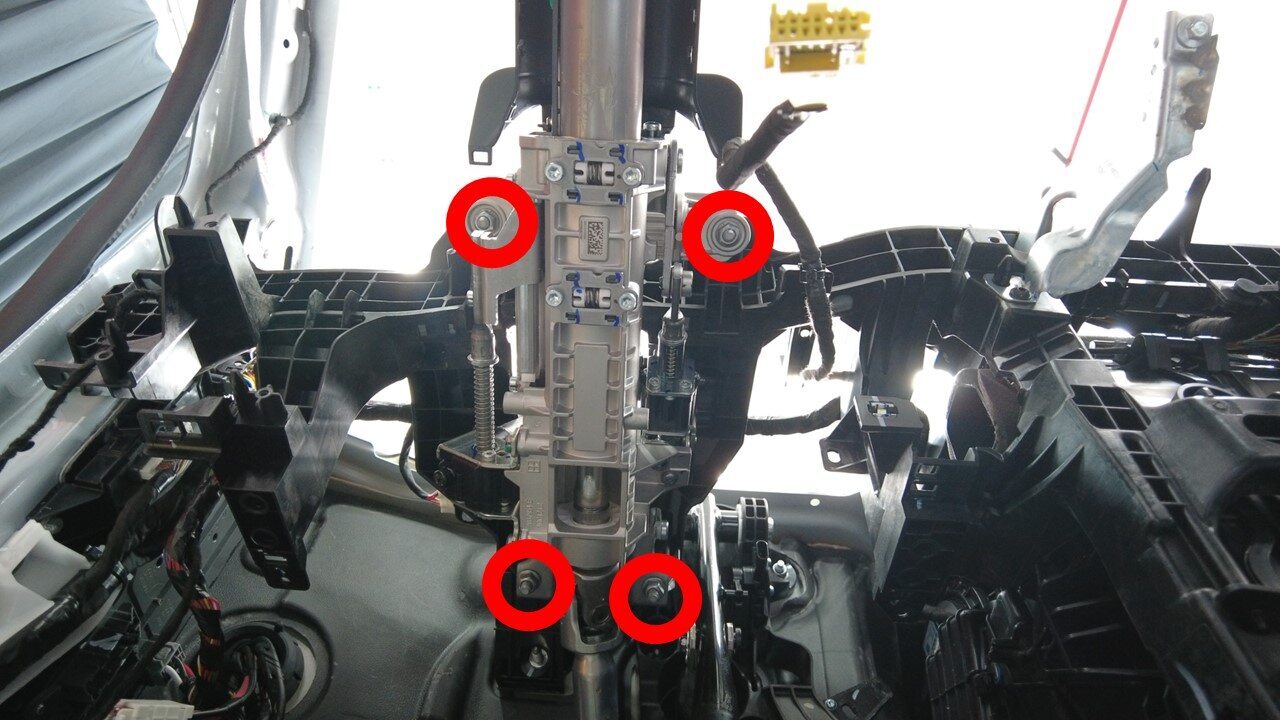

  10. 拆下将转向柱固定到横梁的螺母(4 个)。
    提示
    推荐使用以下工具
    • 13 毫米深套筒
  11. 拆下仪表板左侧立板支架。请参阅 仪表板立板支架 - 左侧 ((拆卸和更换))。
  12. 拆下仪表板右侧立板支架。请参阅 仪表板立板支架 - 右侧 ((拆卸和更换))。
  13. 拆下显示屏左右支撑支架。请参阅 支撑支架 - 显示屏 - 左侧(拆卸和更换)。

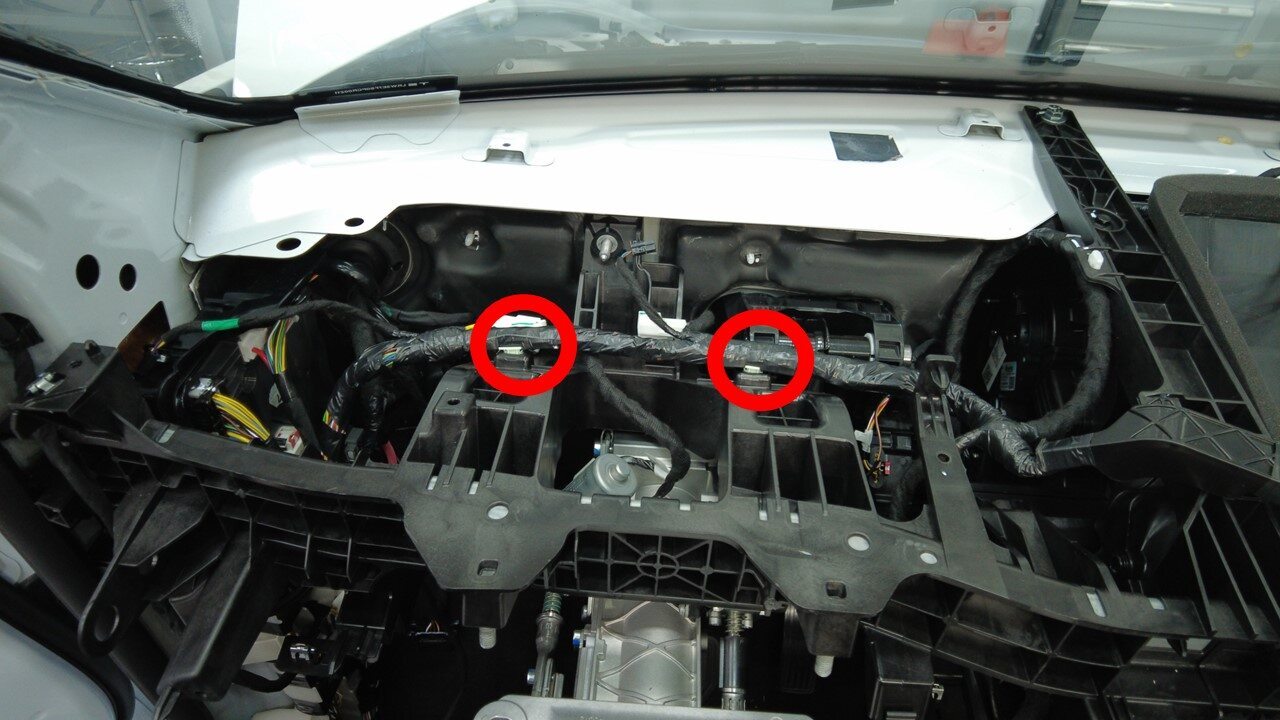

  14. 将仪表板线束夹(4 个)和线束底座(4 个)从横梁上部拆下。
  15. 将线束夹(4 个)从横梁下部拆下。

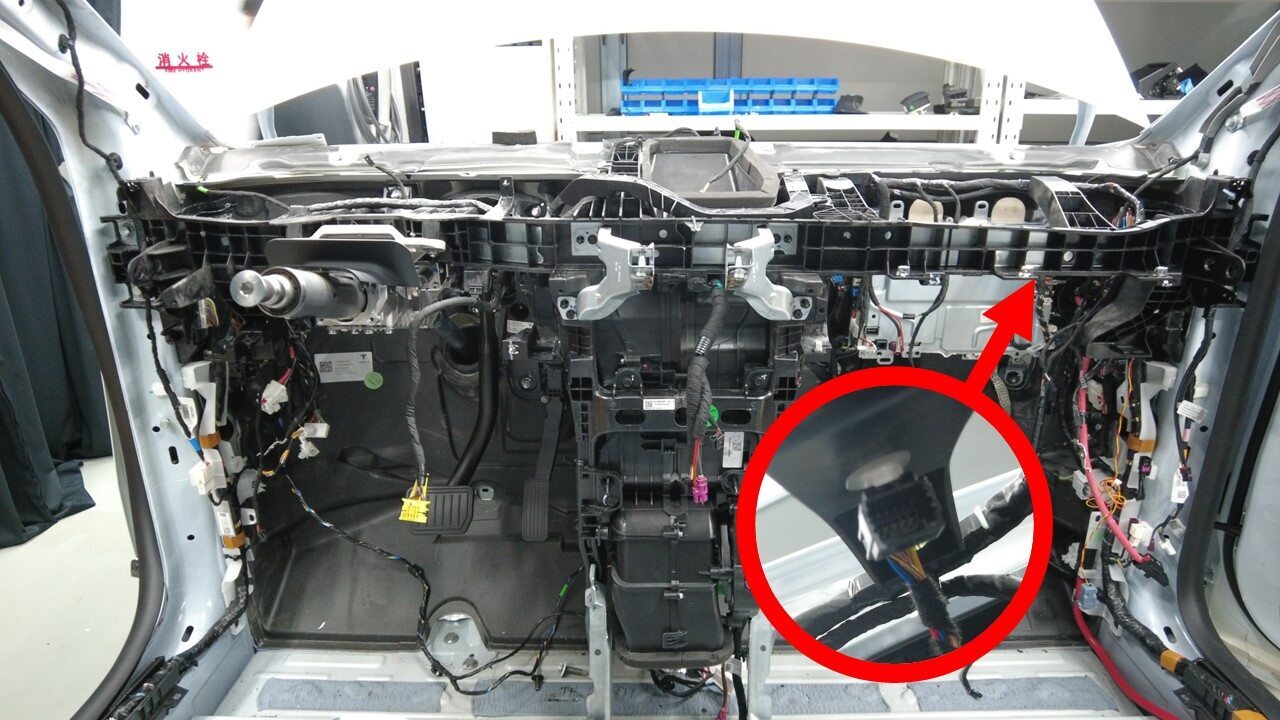

  16. 将右侧线束连接器卡子从横梁上拆下。

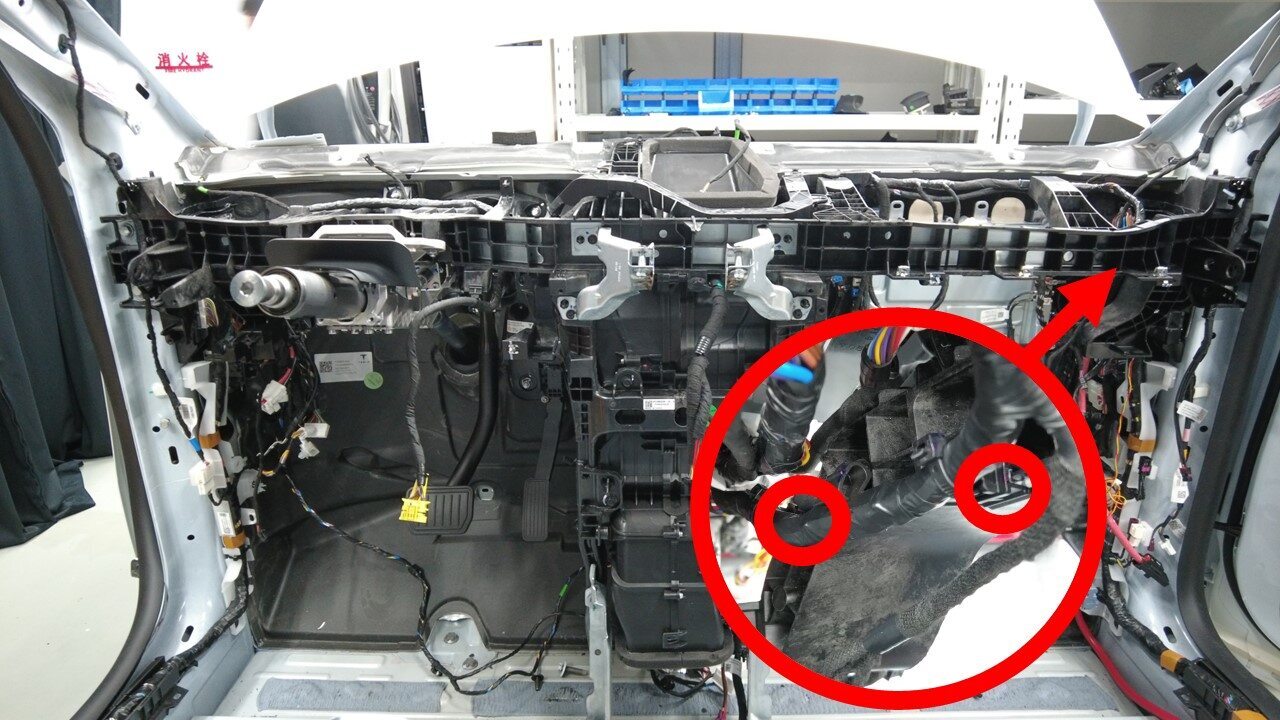

  17. 将右侧线束夹(2 个)从横梁上拆下。
  18. 拆下右侧 A 柱下部的顶篷线束夹。
  19. 拆下将左右横梁固定到 A 柱的螺栓(4 个)。
    提示
    推荐使用以下工具
    • 13 毫米深套筒
  20. 拆下将横梁固定到 HVAC 总成的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手

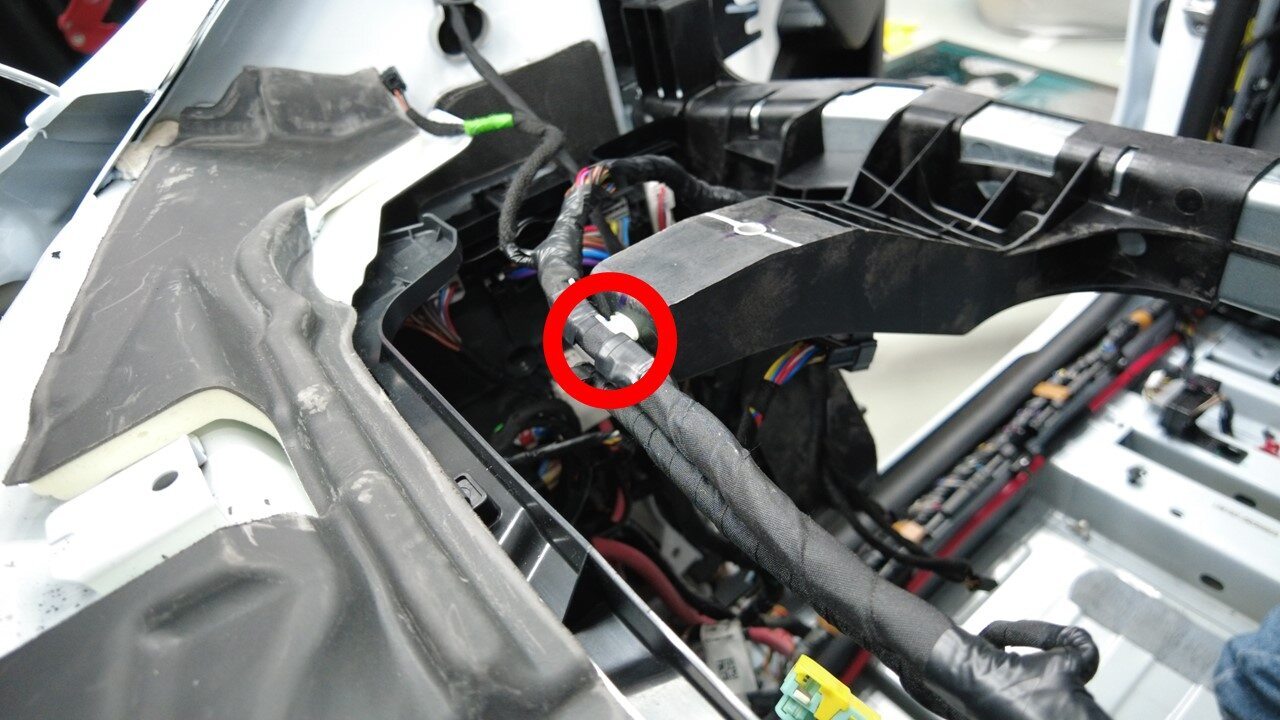

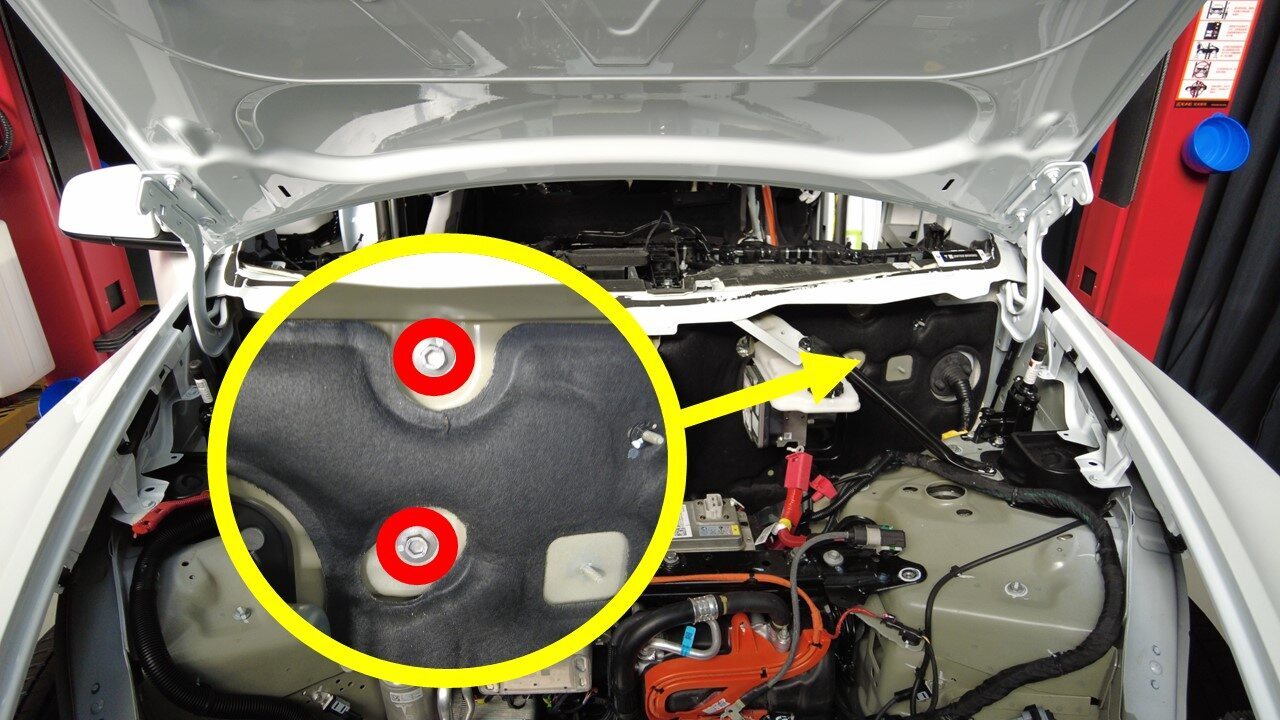

  21. 松开将横梁固定到前围篦板上部的螺栓。
    提示
    推荐使用以下工具
    • 13 毫米 12 角组合扳手
    • 13 毫米 3/8 英寸钻头扩口爪形套筒

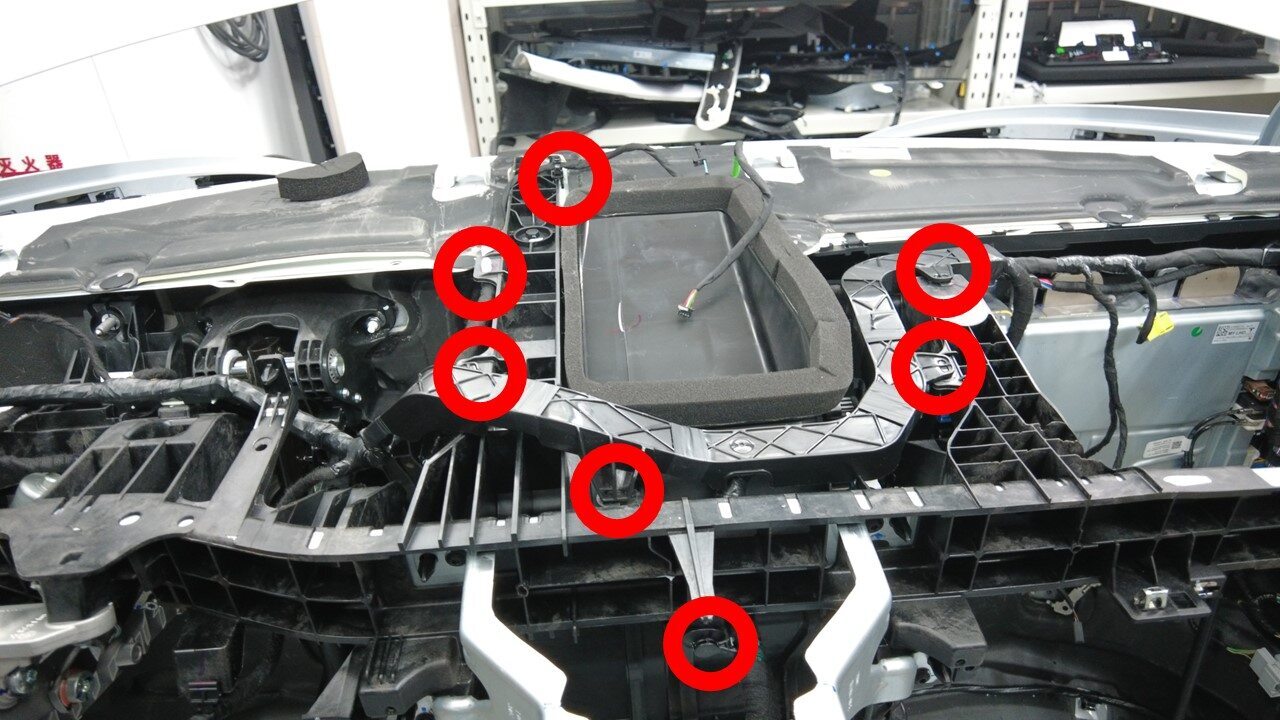

  22. 拆下将横梁固定到 HVAC 总成的螺栓(4 个)。
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  23. 拆卸雨刮器模块。请参阅 雨刮器模块(左驾驶) ((拆卸和更换))。

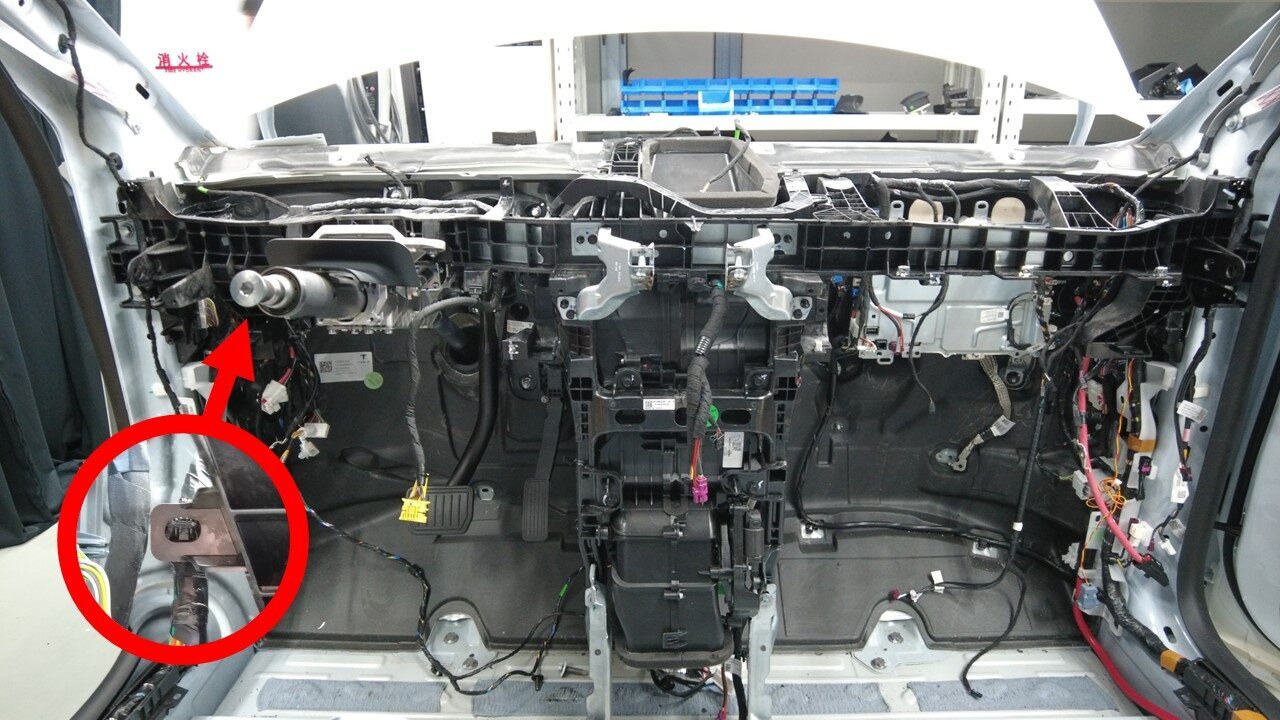

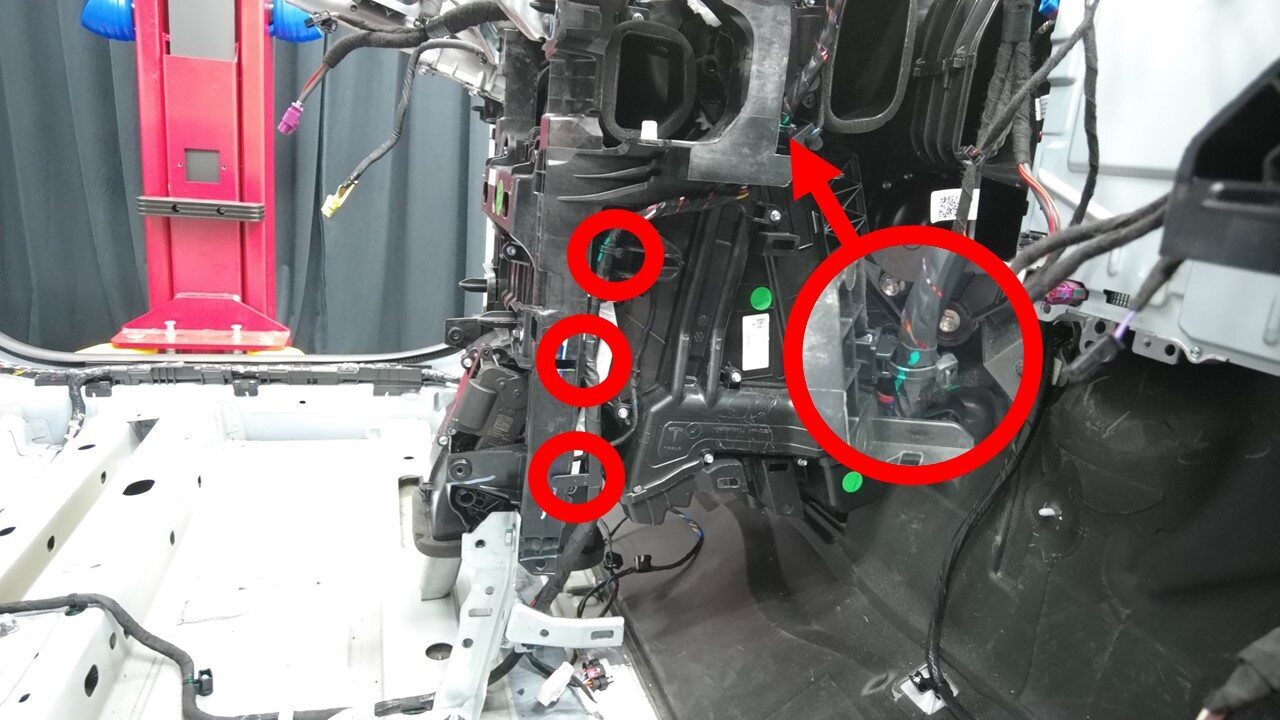

  24. 拆下将横梁固定到车身的螺栓(2 个)。
    提示
    推荐使用以下工具
    • 13 毫米深套筒

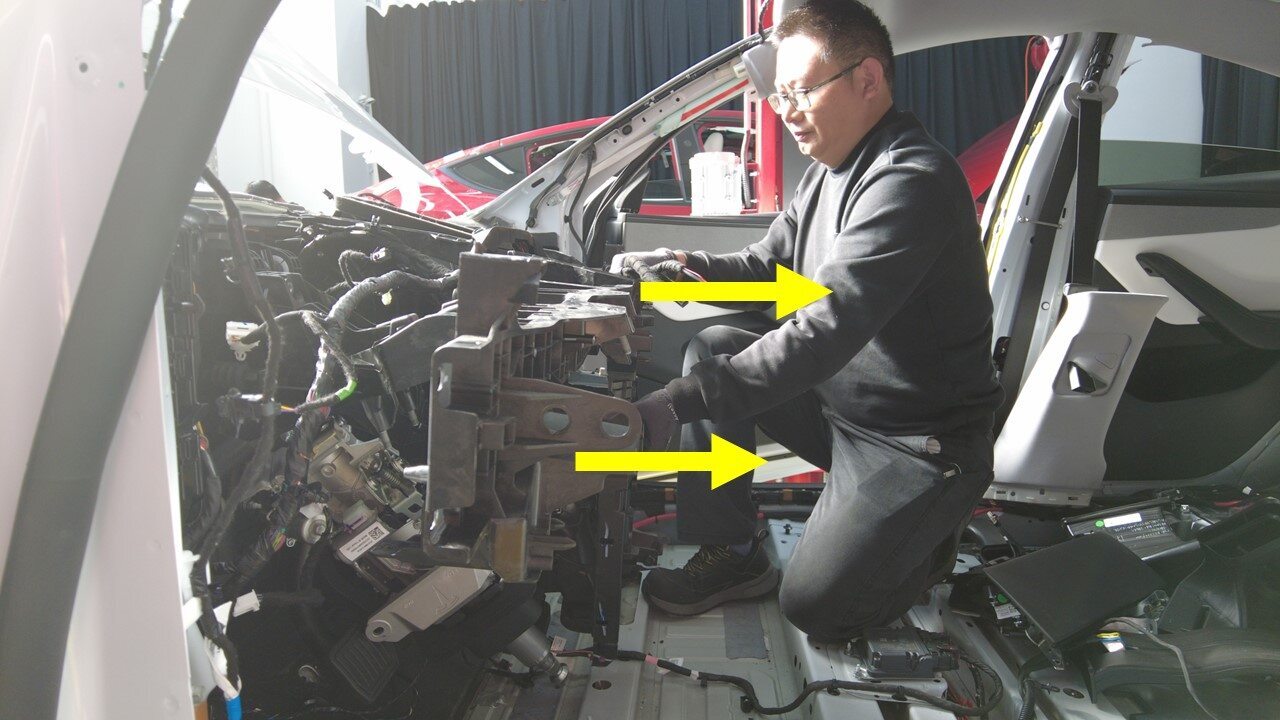

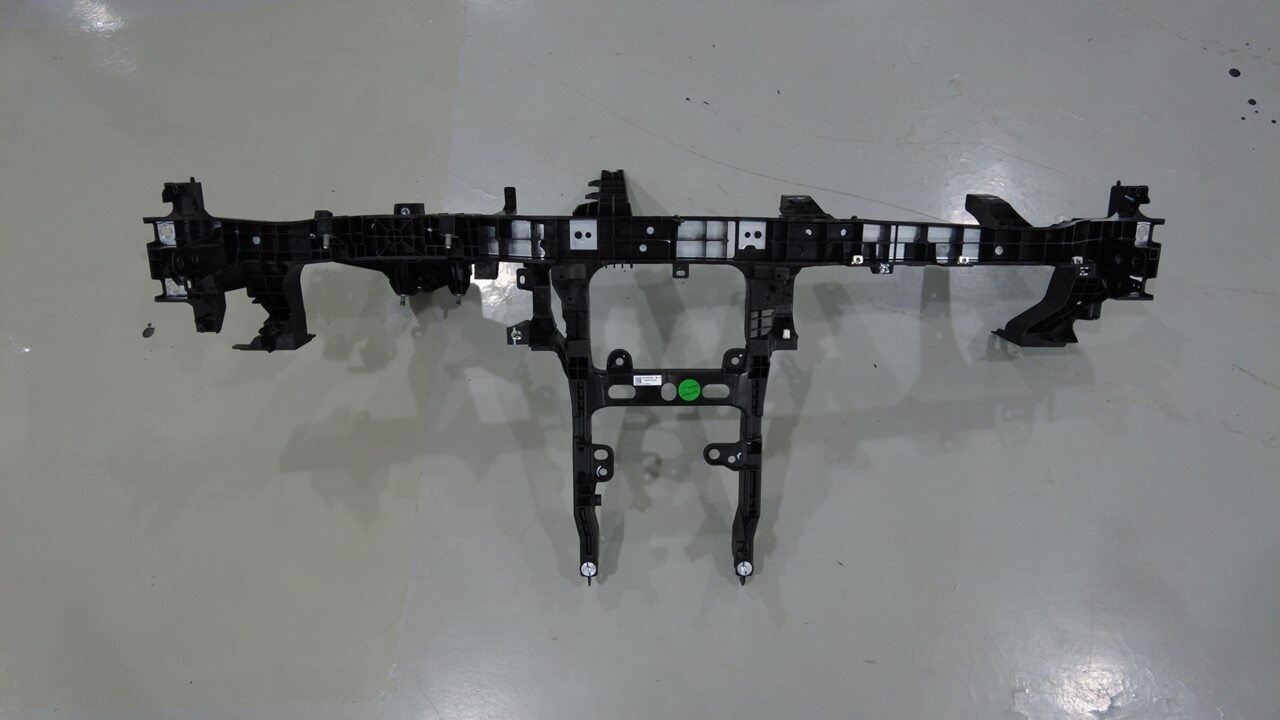

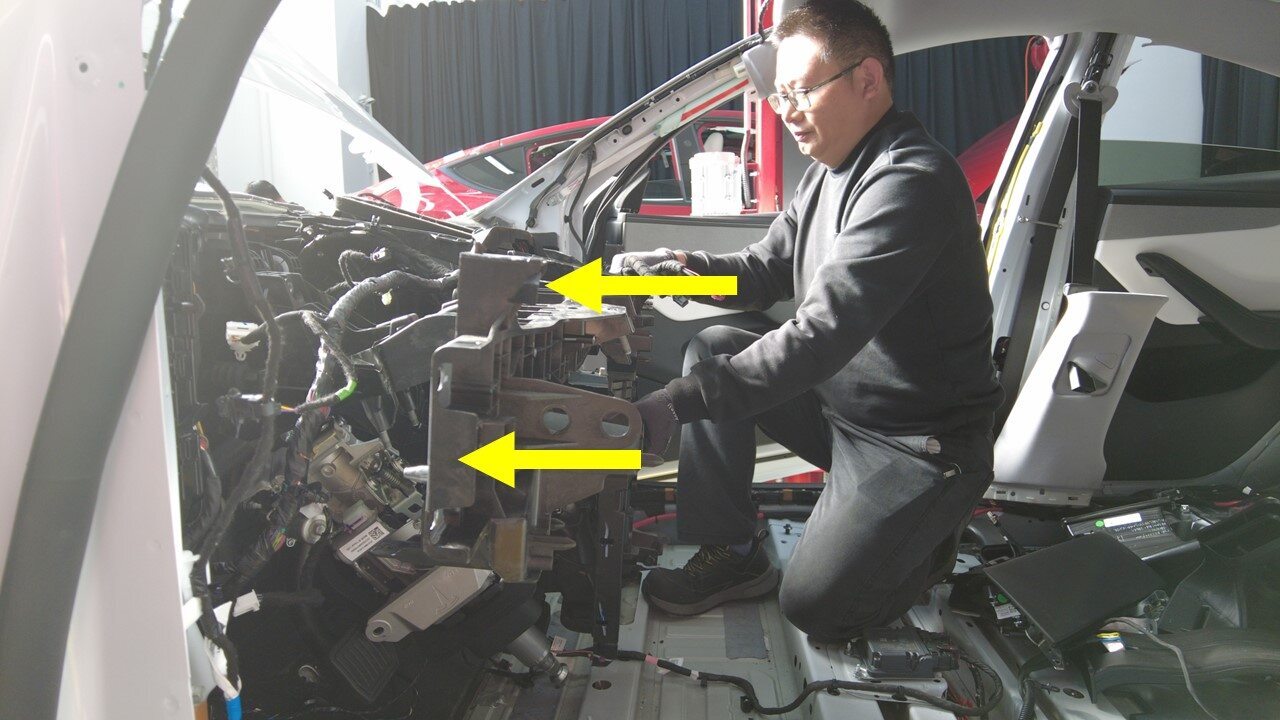

  25. 在协助下,将横梁从车辆上拆下。
    注
    请留意固定销(5 个)。

安装

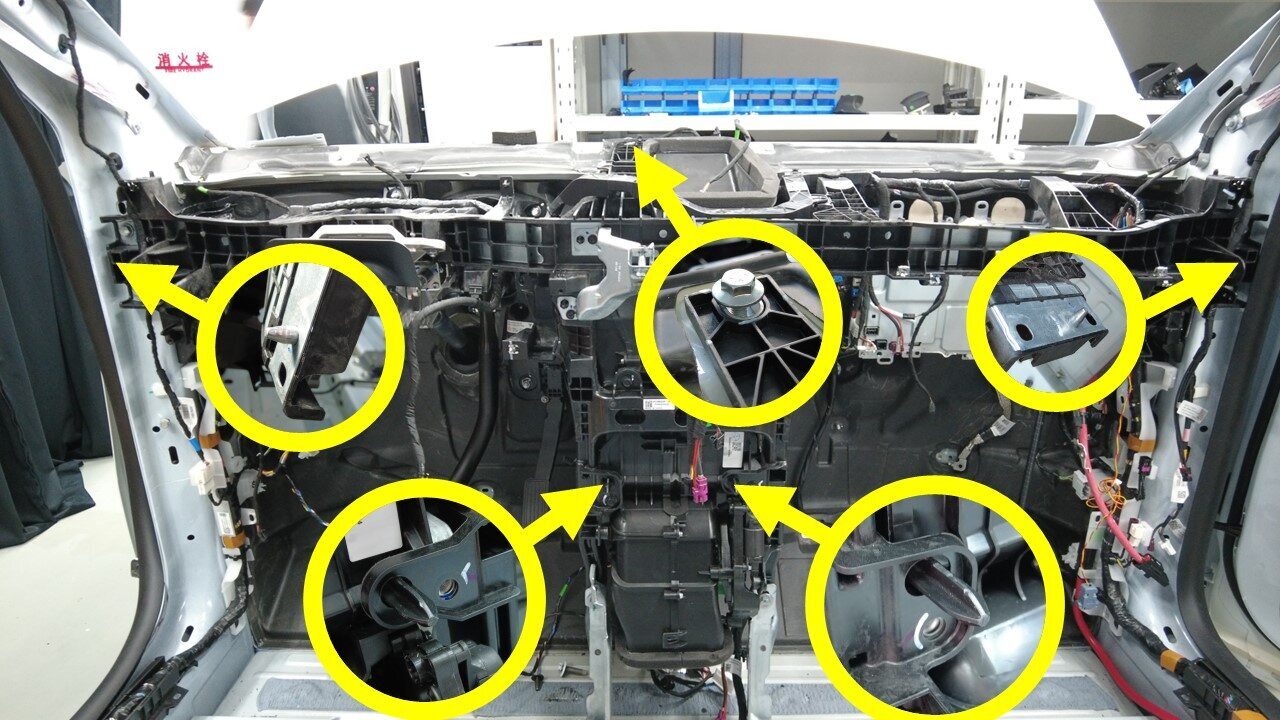

  1. 在协助下,将横梁上的固定销(5 个)与车身上的凹槽对齐,然后将横梁安装到车辆上。
    注
    确保线束未扭结。
  2. 安装将横梁固定到车身的螺栓(2 个)。
    25 Nm (18.4 lbs-ft)
    提示
    推荐使用以下工具
    • 13 毫米深套筒
  3. 安装将左右横梁固定到 A 柱的螺栓(4 个)。
    29 Nm (21.4 lbs-ft)
    提示
    推荐使用以下工具
    • 13 毫米深套筒
  4. 安装将横梁固定到 HVAC 总成的螺栓。
    5.5 Nm (4.1 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  5. 紧固将横梁固定到上部前围板的螺栓。
    25 Nm (18.4 lbs-ft)
    提示
    推荐使用以下工具
    • 13 毫米 12 角组合扳手
    • 13 毫米 3/8 英寸钻头扩口爪形套筒
  6. 安装将横梁固定到 HVAC 总成的螺栓(4 个)。
    5.5 Nm (4.1 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米套筒扳手
  7. 安装仪表板右侧立板支架。请参阅 仪表板立板支架 - 右侧 ((拆卸和更换))。
  8. 安装仪表板左侧立板支架。请参阅 仪表板立板支架 - 左侧 ((拆卸和更换))。
  9. 安装显示屏左右支撑支架。请参阅 支撑支架 - 显示屏 - 左侧(拆卸和更换)。
  10. 安装将转向柱固定到横梁的螺母(4 个)。
    15 Nm (11.1 lbs-ft)
    提示
    推荐使用以下工具
    • 13 毫米深套筒

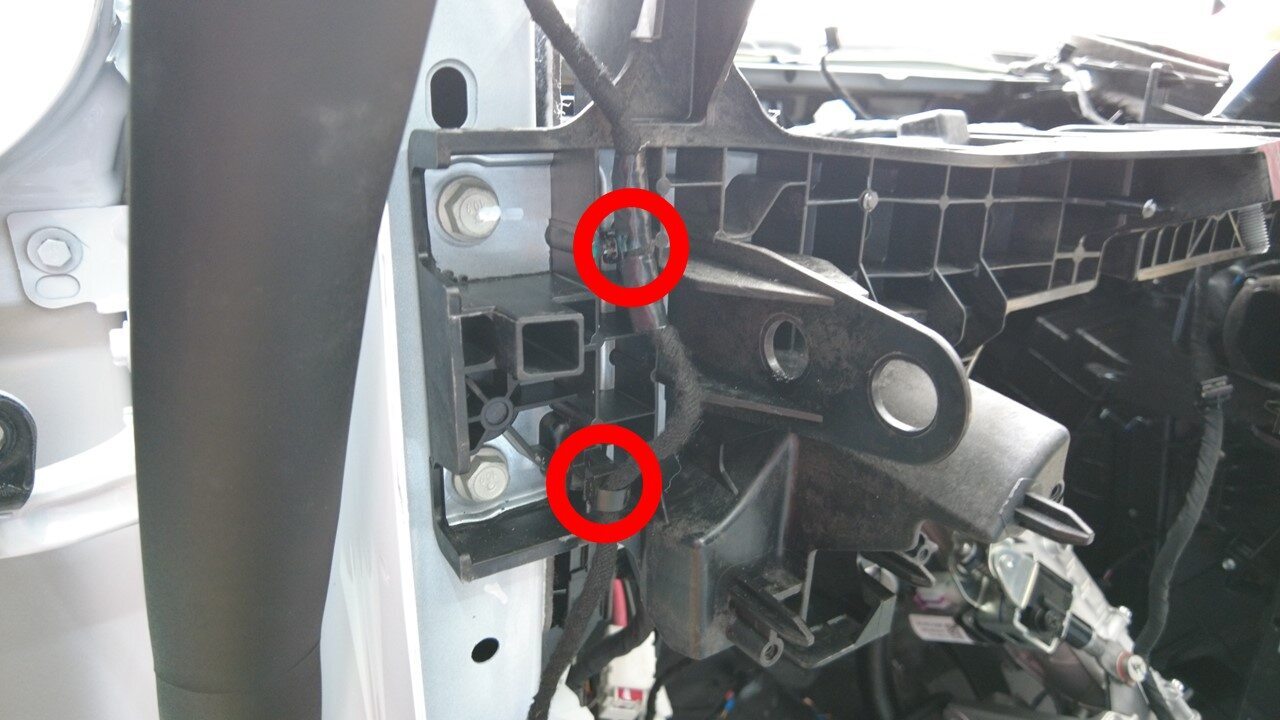

  11. 将顶篷线束夹(2 个)安装到左侧 A 柱下部。
  12. 将线束夹安装到仪表板上靠近左侧控制器的位置。
  13. 将 HVAC 线束夹(2 个)安装到仪表板安装支架上。
  14. 安装将连接器固定到横梁的支架卡扣(2 个)。
  15. 将仪表板线束连接器安装到电动转向柱上。
  16. 将转向柱控制模块 (SCCM) 线束夹安装到横梁上。
  17. 将仪表板线束夹(4 个)和线束底座(4 个)安装到横梁上部。
  18. 将线束夹(4 个)安装到横梁下部。
  19. 将右侧线束连接器卡子安装到横梁上。
  20. 将右侧线束夹(2 个)安装到横梁上。
  21. 将顶篷线束夹安装到右侧 A 柱下部。
  22. 安装前围上盖板泡沫。请参阅 泡沫垫 - 前围上盖板 - 仪表板 ((拆卸和更换))。
  23. 安装仪表板左侧气波管道。请参阅 气流风管 - 仪表板 - 左侧 ((拆卸和更换))。
  24. 安装中控台总成。请参阅 中控台 2.0 ((拆卸和安装))。
  25. 安装雨刮器模块。请参阅 雨刮器模块(左驾驶) ((拆卸和更换))。
