八通阀 ((拆卸和更换))
校正代码
1840010102
FRT
0.96
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将八通阀固定到超级歧管的螺钉（4 个） |
 5 Nm (3.7 lbs-ft) |
|
重复使用 |
拆卸
- 将冷却液罐从超级歧管上拆下。请参阅 冷却液罐 - 热泵 - 维修套件 ((拆卸和更换))。
-

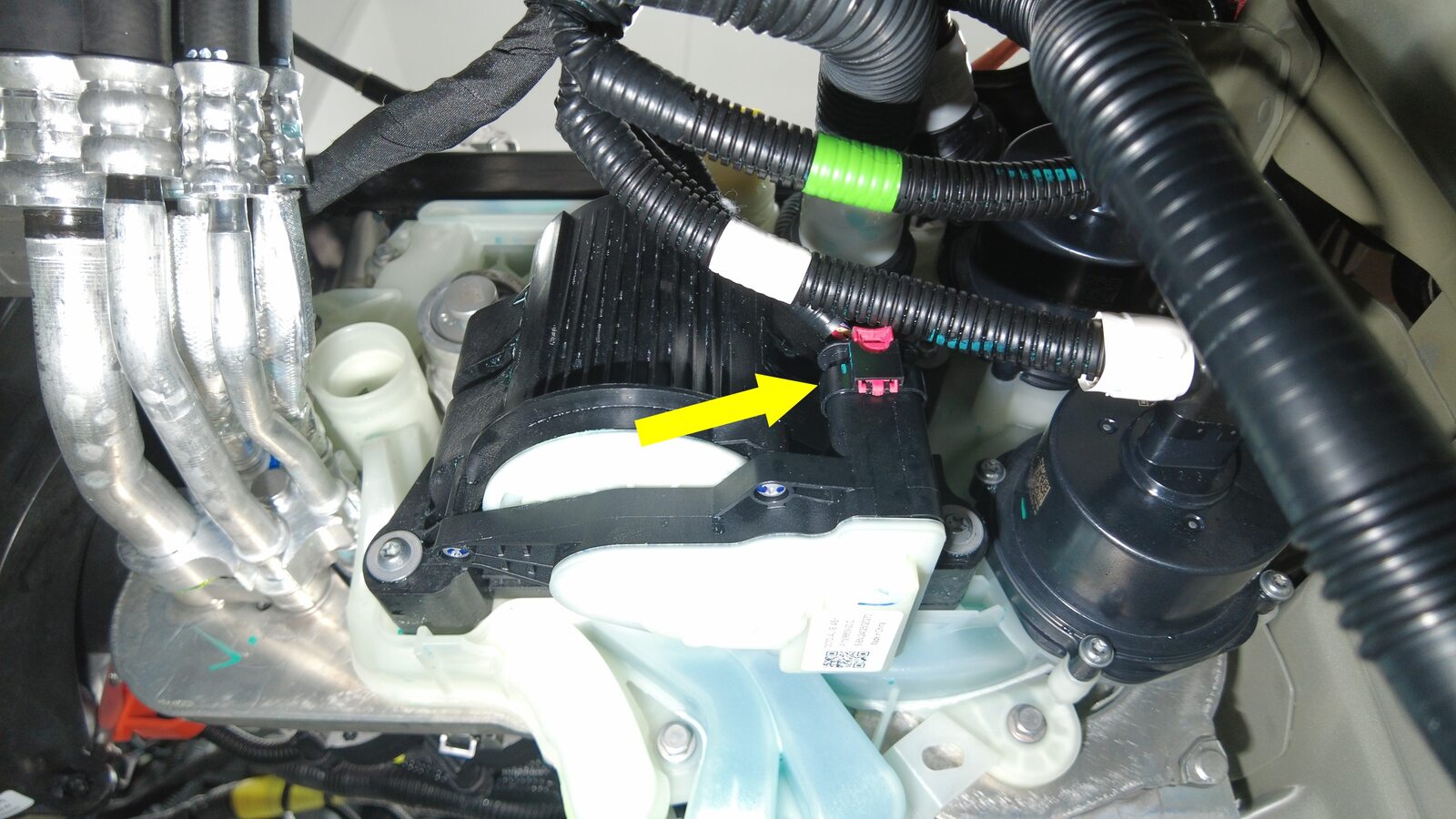

松开锁片，然后断开八通阀上的电气连接器。
警告切勿向下按压红色锁片。将锁片拉离连接器，直至连接器解锁，然后继续拉动连接器主体以使其完全断开。
-

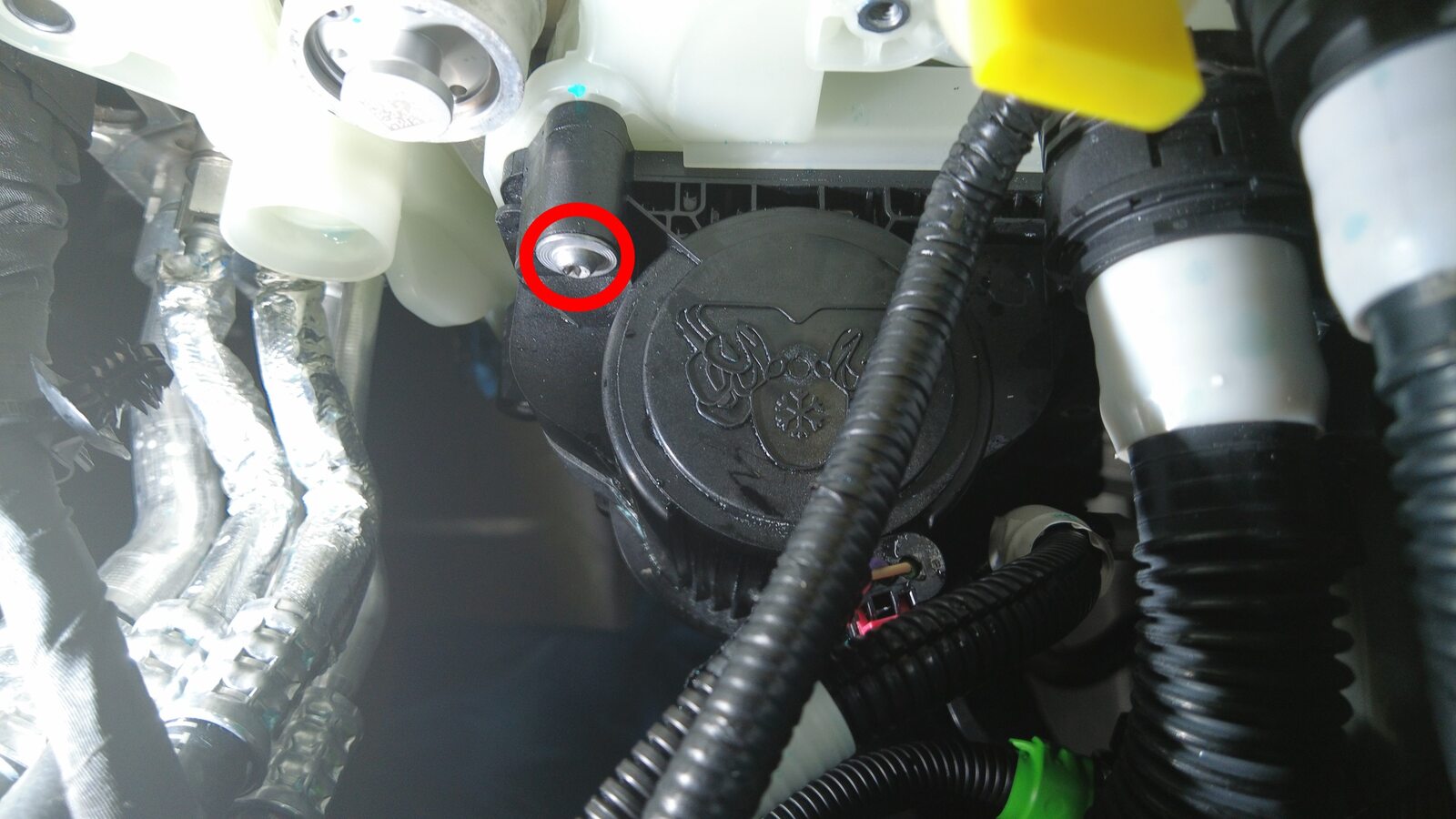

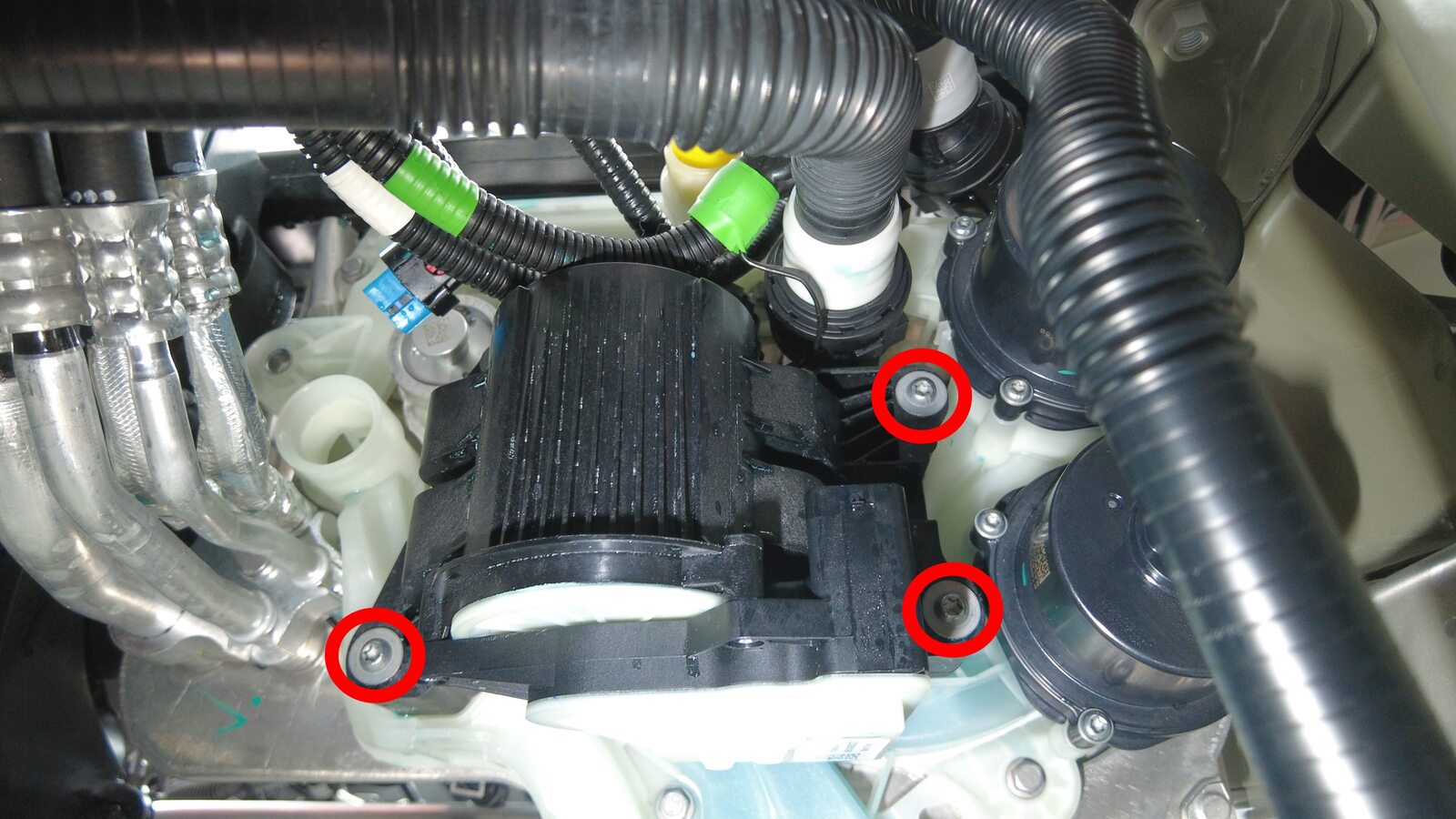

拆下将八通阀固定到超级歧管的螺钉（4 个），然后将八通阀从车辆上拆下。
提示推荐使用以下工具
- T25 梅花套筒
- 4 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 1/4 英寸钻头扭矩扳手，带角度调节功能 - 1076971-02-A（仅适用于安装程序）
安装
-

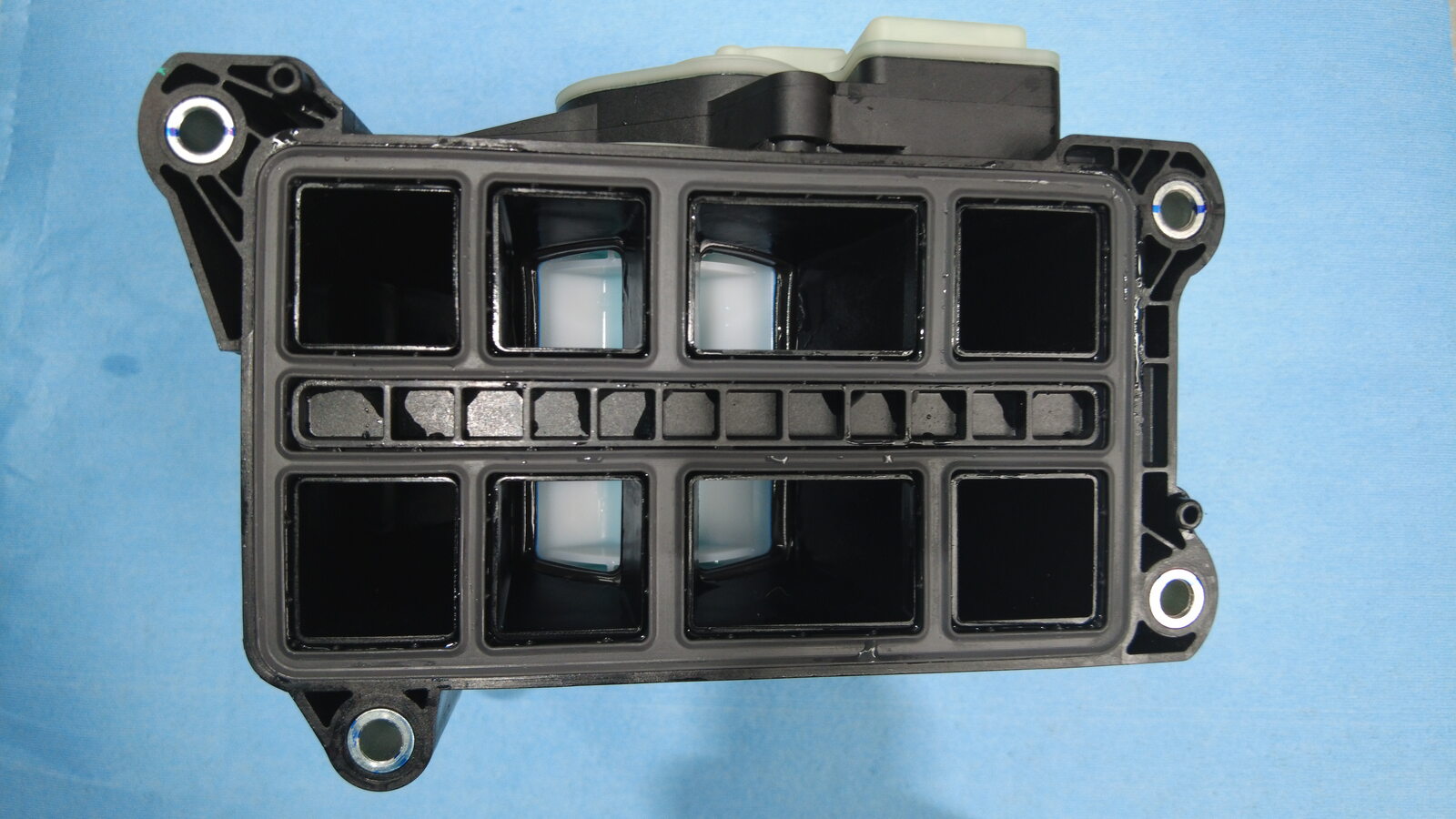

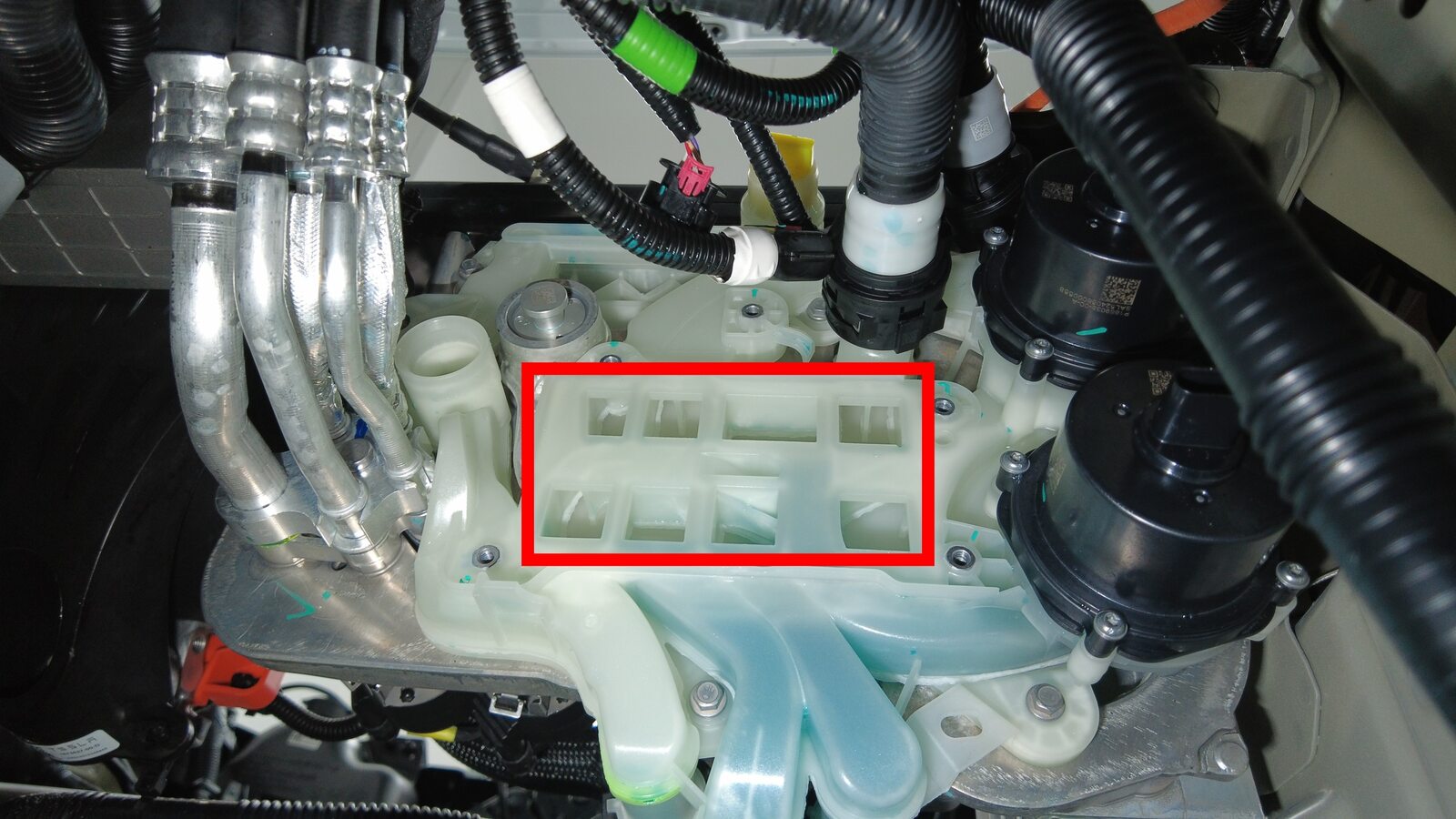

清洁超级歧管和八通阀之间的接触面。
-

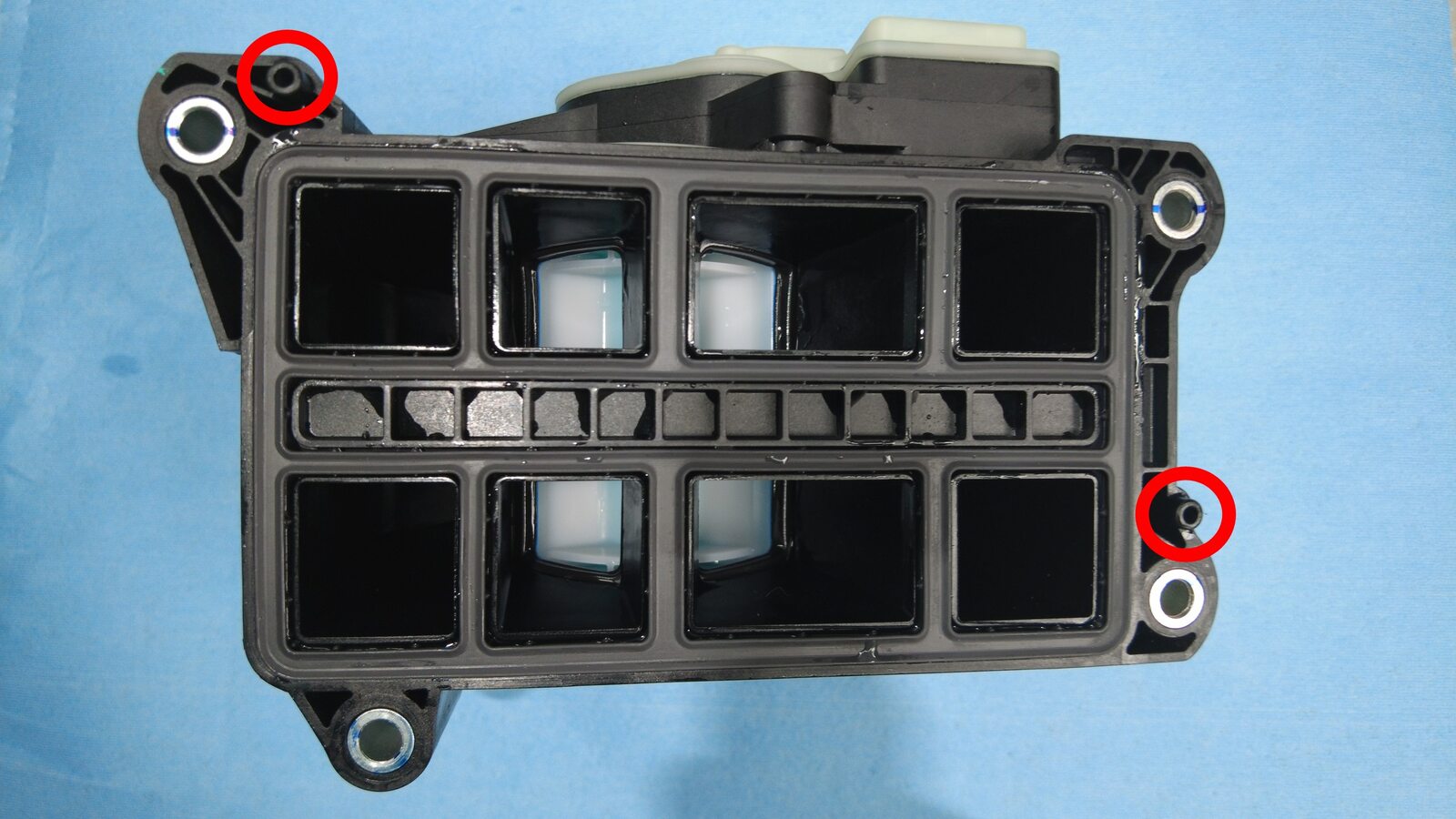

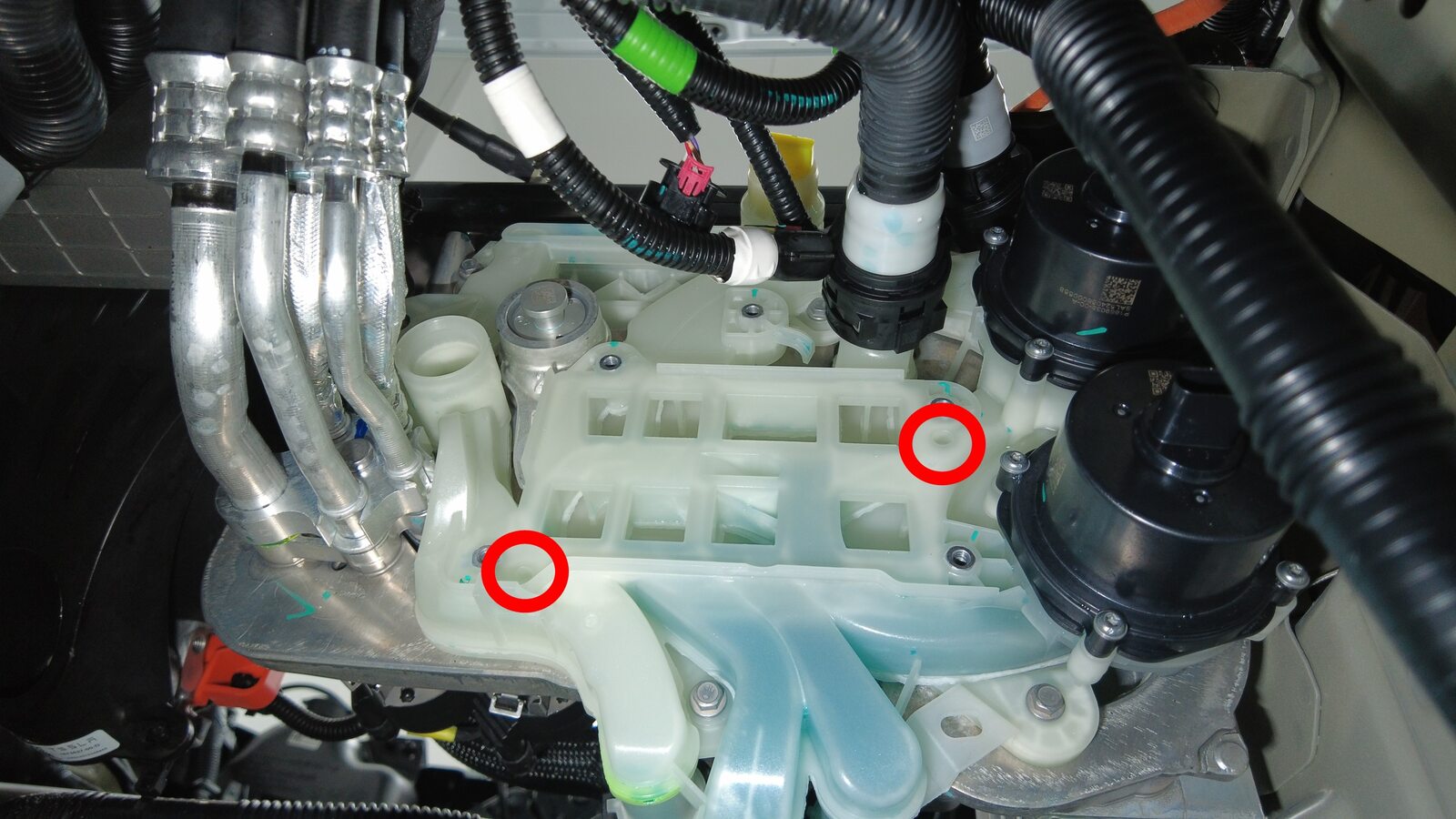

将八通阀放置到超级歧管上，然后安装将八通阀固定到超级歧管的螺钉（4 个）。5 Nm (3.7 lbs-ft)注安装螺钉前，确保八通阀上的暗销与超级歧管接合。提示推荐使用以下工具
- T25 梅花套筒
- 4 英寸加长件
- 回旋头棘轮/回旋头扭矩扳手
- 1/4 英寸钻头扭矩扳手，带角度调节功能 - 1076971-02-A（仅适用于安装程序）
-
将电气连接器与八通阀相连。
警告将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
- 将冷却液罐安装到超级歧管上。请参阅 冷却液罐 - 热泵 - 维修套件 ((拆卸和更换))。
- 解锁车辆网关。请参阅 网关（解锁）。
-
点击“维护模式”下的“扳手”（位于触摸屏 UI 界面底部），然后执行以下例行程序：
- 取走放置在车辆前部下方的液体收集器。
- 安装前部流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
- 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
-
检查冷却液液位，必要时加满，然后安装冷却液瓶瓶盖。
注确保冷却液液位处于 "Max" 线处。
- 退出“维护模式”。请参阅 维护模式。
- 安装驾驶室进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
- 安装HEPA 空调滤清器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
