线束 - 第一排座椅 - 左侧 ((拆卸和更换))

校正代码 1710080102 FRT 0.84 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

2026-04-14: 更新了图片（线束和外侧座椅滑轨）。

拆卸

拆下驾驶位座椅总成。请参阅第一排座椅总成 - 左侧 ((拆卸和安装))。
拆卸驾驶位座椅靠背外壳。请参阅保护壳 - 座椅背 - 第一排 - 左侧 ((拆卸和更换))。

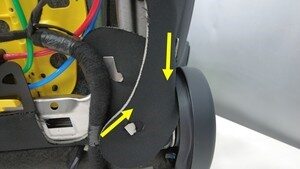

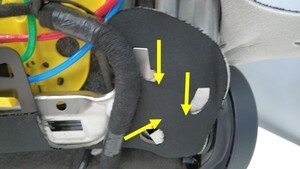

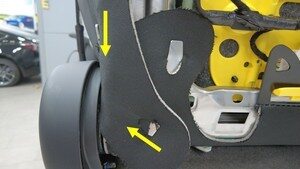

拆下遮盖座椅靠背框架外侧的上下盖板。

注
将盖板拉离金属固定锁片，即可松开盖板。

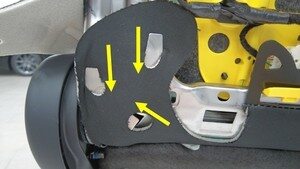

拆下遮盖座椅靠背框架内侧的上下盖板。

注
将盖板拉离金属固定锁片，即可松开盖板。

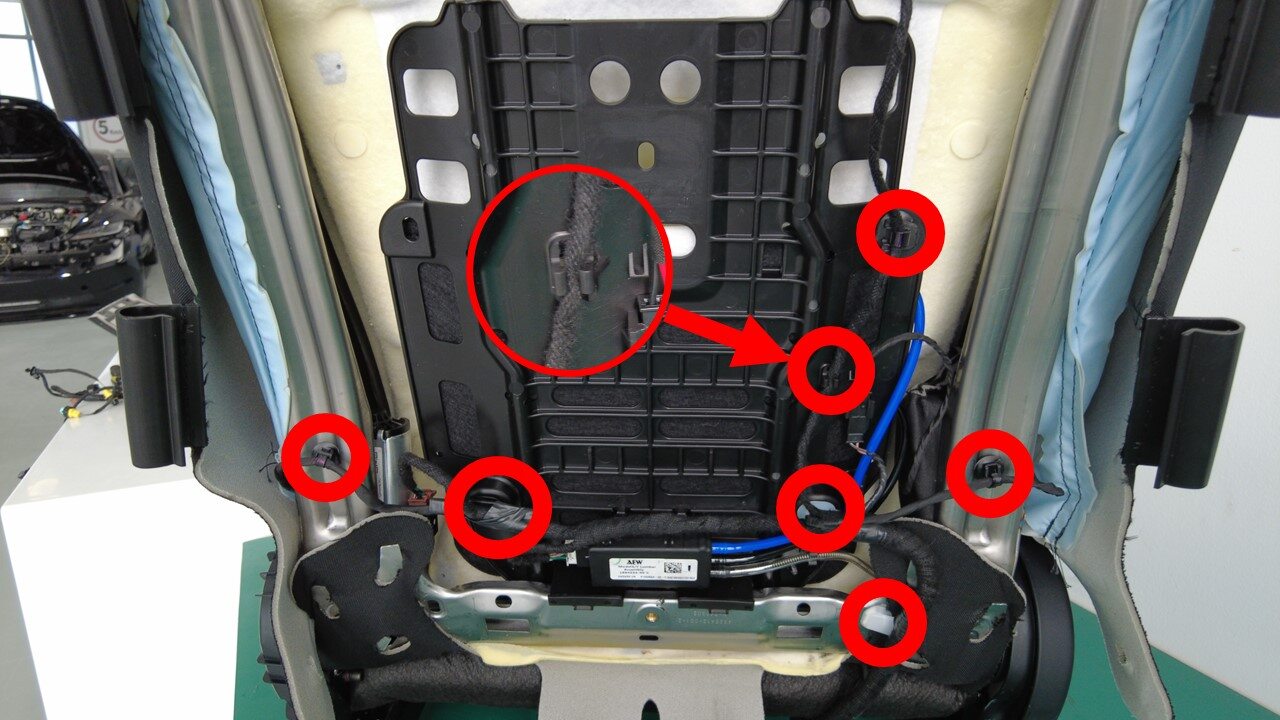

将驾驶位座椅靠背饰板固定件（7 个）从驾驶位座椅靠背框架上松开，然后松开遮盖座椅靠背框架上部的定位板。

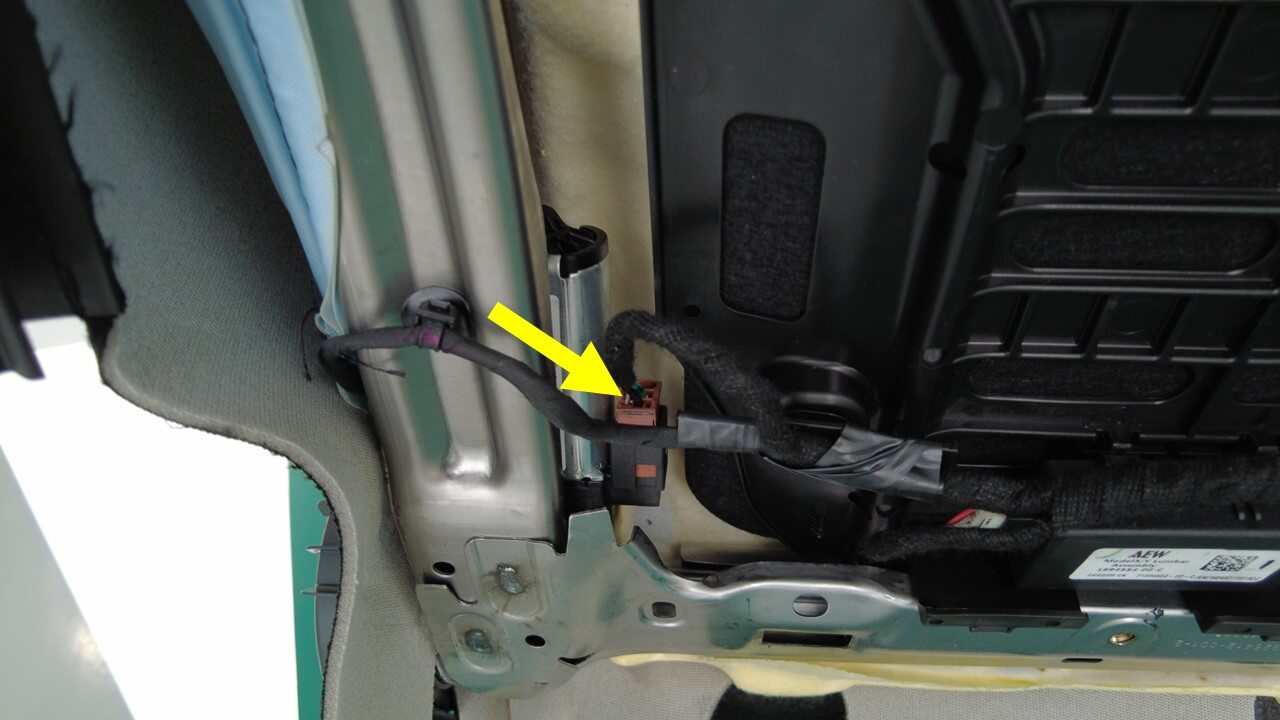

断开驾驶位座椅靠背通风扇上的电气连接器。
将座椅蒙皮拉离侧气囊，以便接触气囊电气连接器。

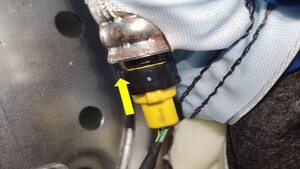

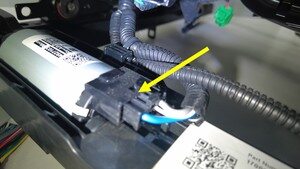

长按黑色锁片两侧并向下拉动，断开气囊电气连接器。
将座椅蒙皮拉离远端气囊 (FSAB)，以便接触气囊电气连接器

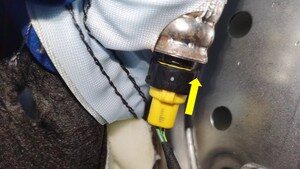

长按黑色锁片两侧并向下拉动，断开座椅远端气囊 (FSAB) 电气连接器。
将部分座椅线束从座椅靠背框架上拆下。

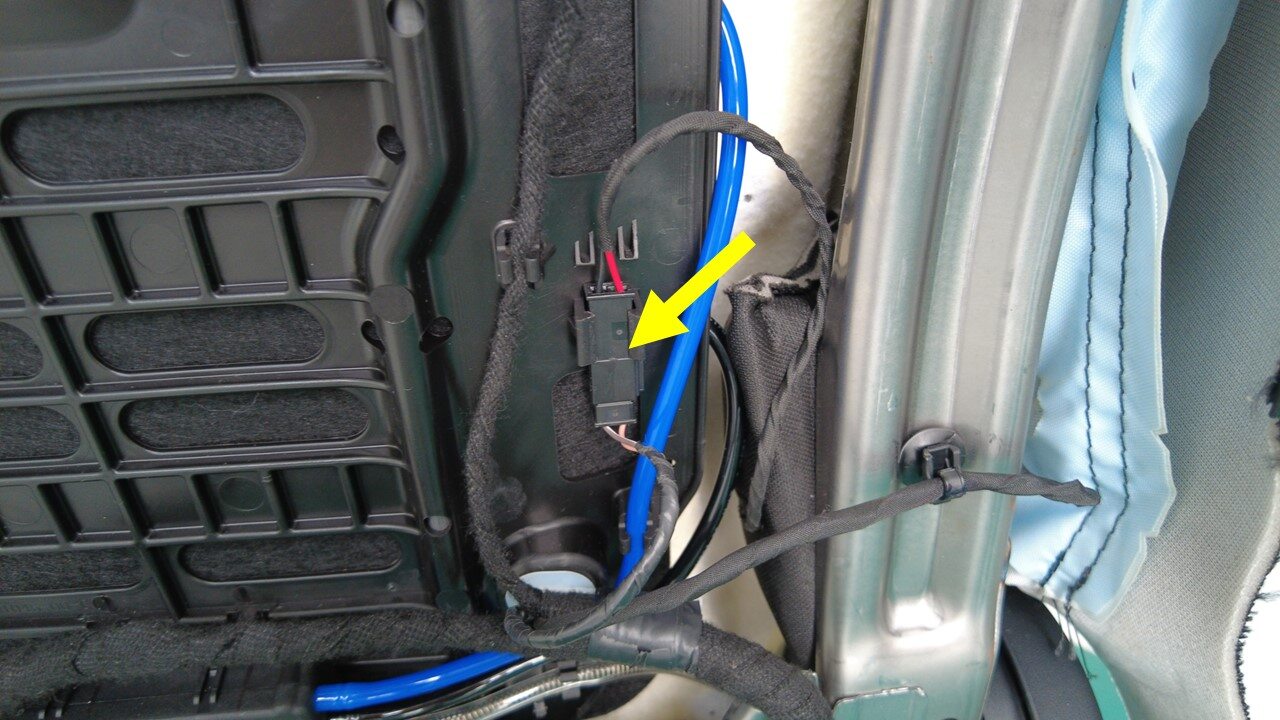

断开靠背倾角调节电机连接器。

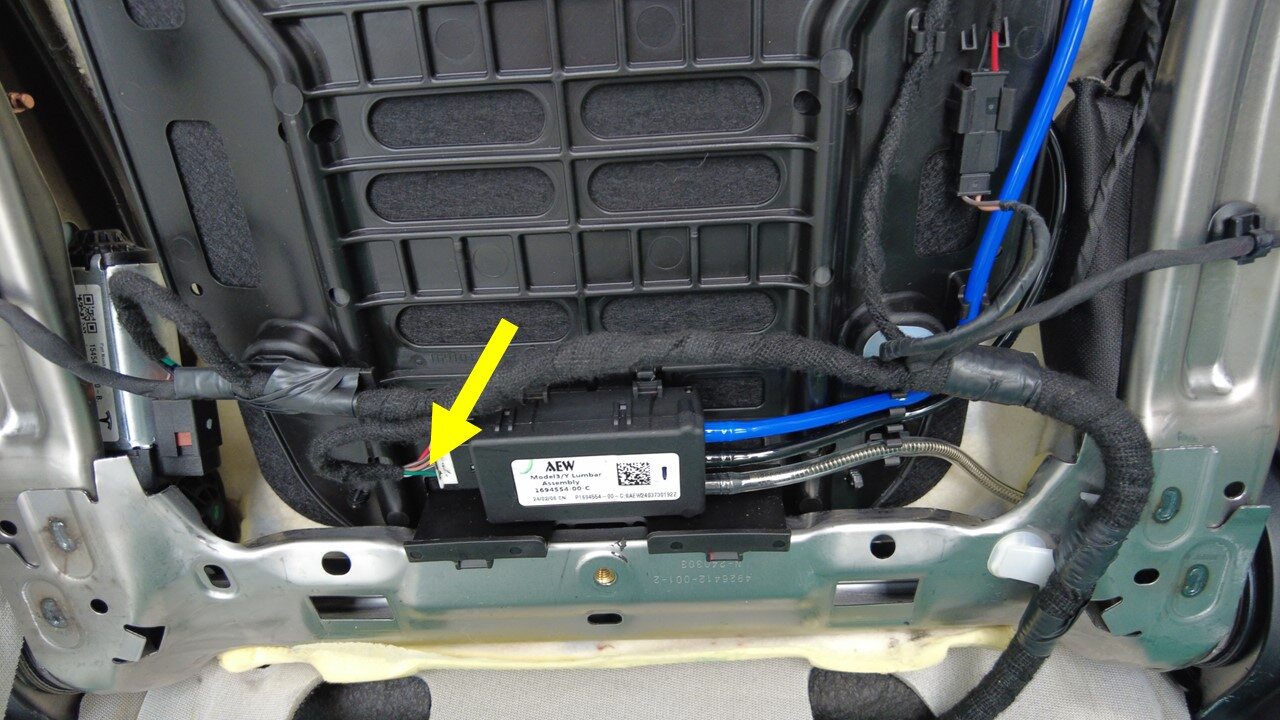

断开腰部支撑阀组和电子控制单元 (ECU) 连接器。

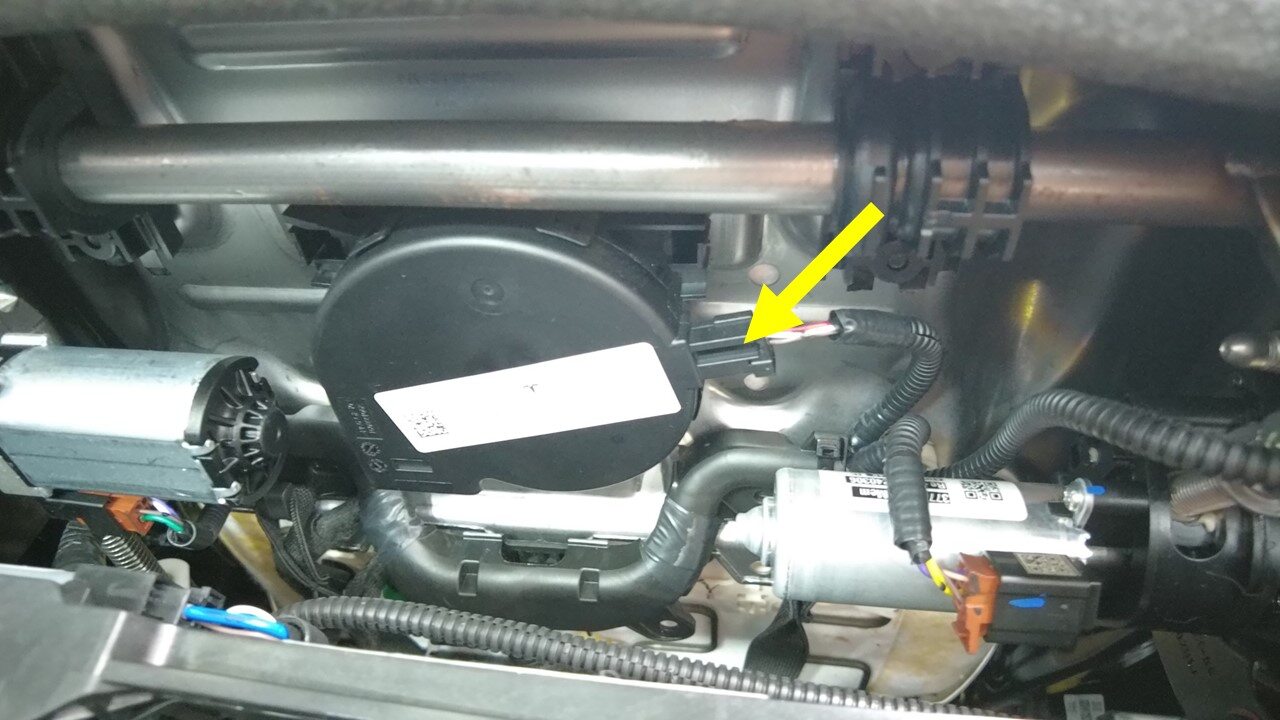

断开腰部支撑泵连接器。
拆卸驾驶位座椅外侧护板。请参阅侧护板 - 外侧 - 驾驶员座椅 ((拆卸和更换))。

注
请勿将座垫开关按钮、靠背倾角调节开关按钮和 8 通开关从驾驶位座椅外侧护板上拆下。
松开安全锁，然后断开驾驶位座椅安全带预紧器电气连接器。
松开座椅安全带预紧器线束支架。

注
向前移动线束支架（朝车头方向），再向后移动，将其拆下。
调整座椅，以接触其底部。
断开座椅座垫通风扇连接器。

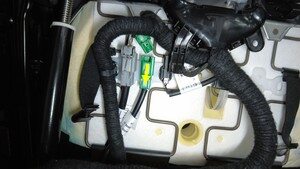

断开座椅靠背加热器连接器，然后将加热器连接器从座椅底部分离。

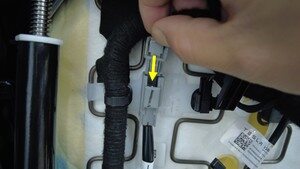

断开座椅泡沫垫加热器连接器，然后将连接器从座椅底部分离。
断开左前座椅占用传感器，将传感器线束引线置于一旁。

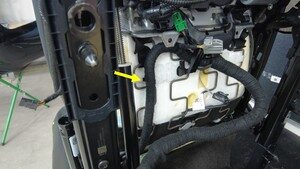

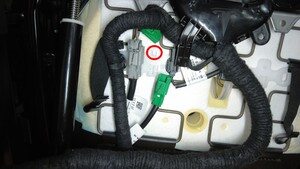

拆下将线束固定到座椅底部的夹子。

注
夹子紧挨座椅加热器连接器。
拆下将滑轨电机线束固定到滑轨电机桥架的夹子（3 个）。
断开左前座椅滑轨电机连接器。
断开倾斜电机连接器。
断开高度调节电机连接器。
松开将左前座椅线束固定到外侧座椅滑轨的夹子。
断开座椅安全带锁扣连接器。
拆下座椅安全带锁扣连接器支架。

注
向前移动支架（朝车头方向），再向后移动，将其拆下。
拆下将座椅开关线束固定到座垫框架的夹子（2 个）。
将座椅线束支架从座椅框架上拆下。

注
使用 90 度尖凿松开支架背面的卡子（3 个）。

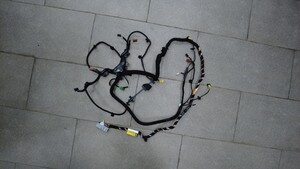

将座椅线束总成从座椅框架上拆下。

注
将中央线束支架连同线束一起松开。
