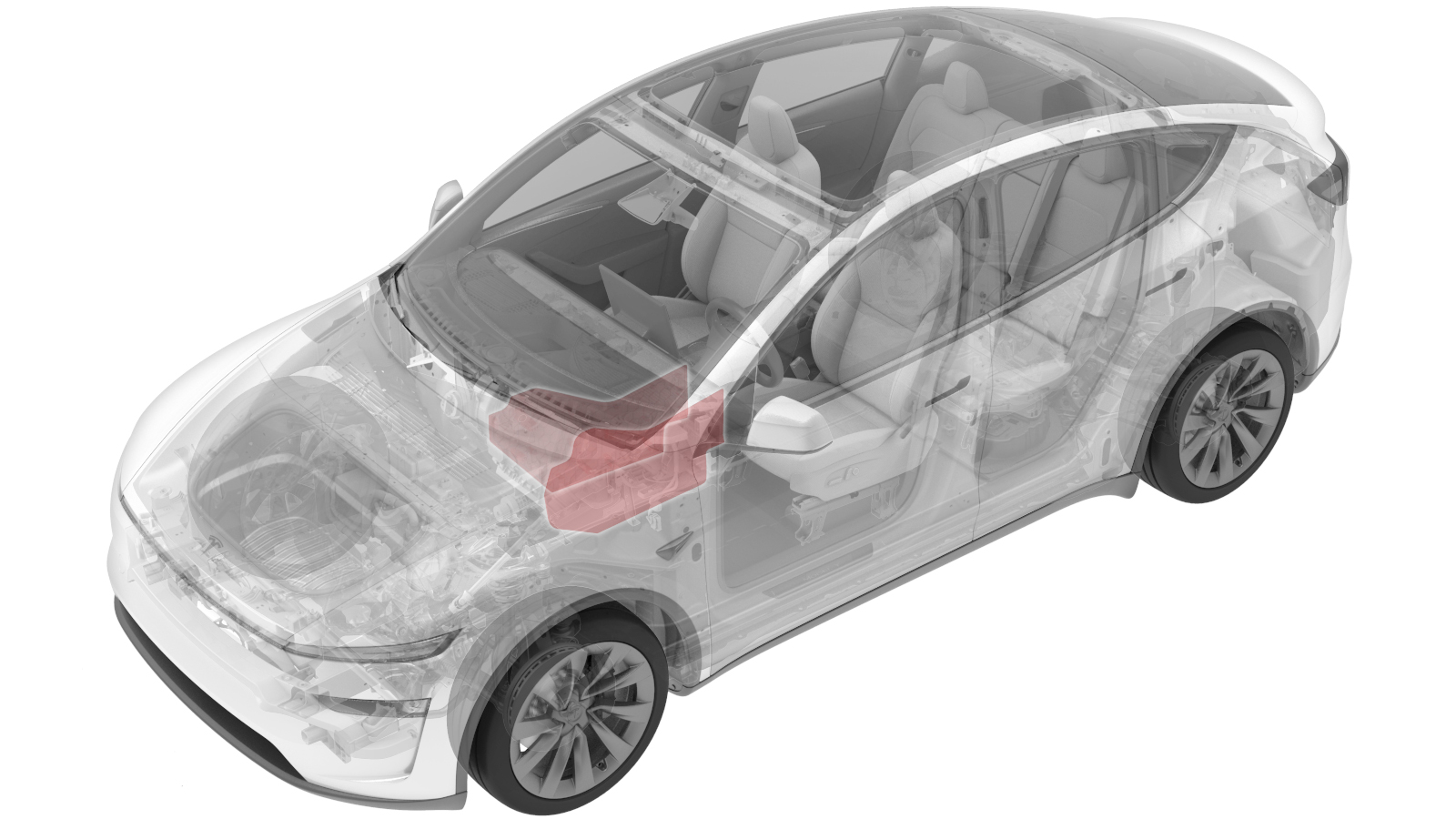

侧板 - 前 - 中控台 - 左侧 ((拆卸和更换))
校正代码
1519010402
FRT
0.12
注意:除非本程序中另有明确规定,否则上文所列校正代码及相关 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时深入了解 FRT 及其创建方式。
注意:请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意:请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-11-04: 删除了拆卸和安装外部部件,以留出操作空间的步骤。
拆卸
- 打开左侧前车门,降下左侧前车窗。
- 将左侧前座椅向后移动。
-

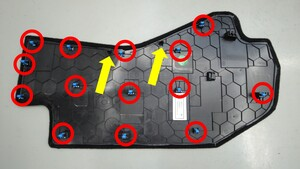

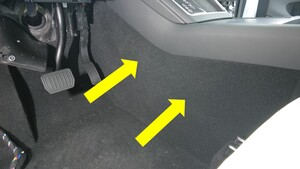

松开将中控台左侧面板固定到中控台的卡子(14 个)和定位销(2 个),然后将侧面板从车辆上拆下。
警告需要将面板径直拉离中控台,请勿将其从控制台上揭下,以免造成损坏。注使用塑料饰板工具松开上部卡子,先松开顶部边缘的卡子,再逐步松开剩余卡子。
安装
-

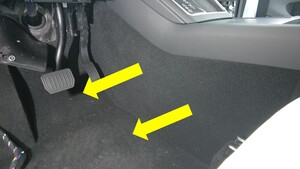

安装将中控台左侧面板固定到中控台的卡子(14 个)和定位销(2 个)。
注确保所有卡子均安装到位。
- 将左侧前座椅移回原位。
- 升起左侧前车窗并关闭左侧前车门。
