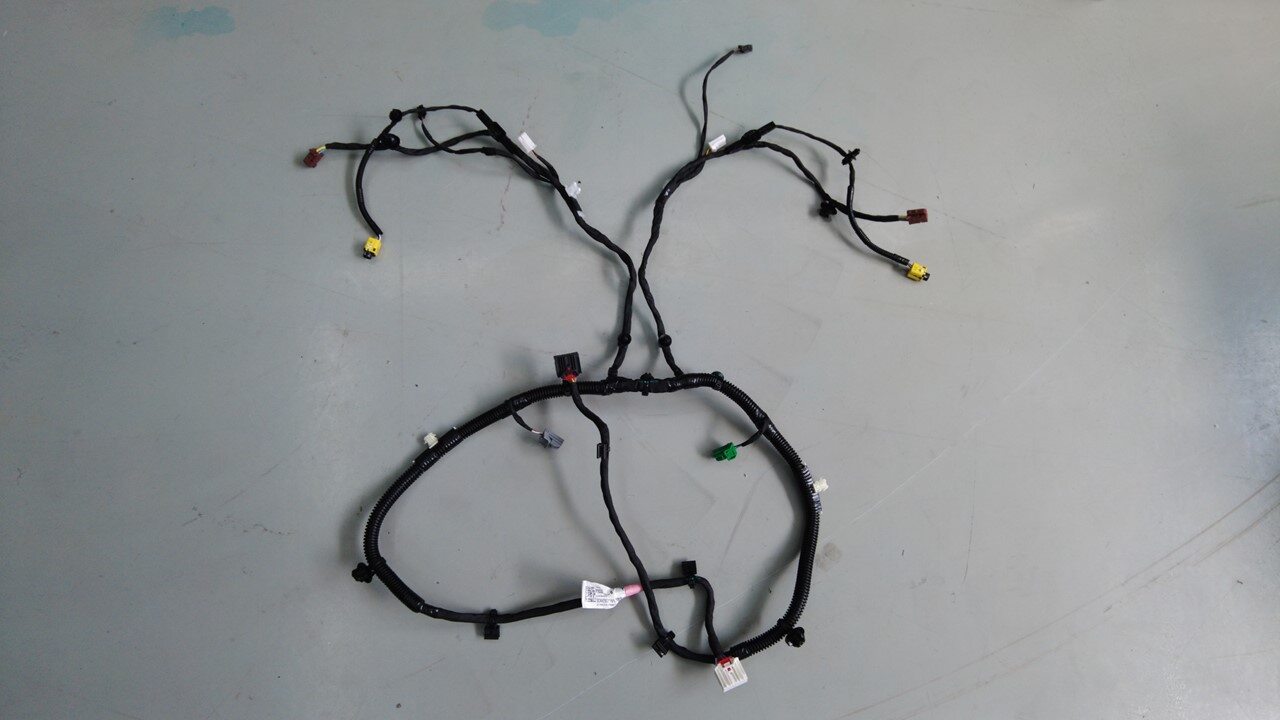

线束 - 座椅框架 - 第三排座椅 - 左侧（Model Y L） ((拆卸和更换))
校正代码
17103000502
FRT
0.84
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
- 拆下第三排左右座椅靠背面板。请参阅 背板 - 座椅靠背 - 第三排座椅 - 左侧（Model Y L） ((拆卸和更换))。
- 拆下后备箱深槽。请参阅 后备箱下部储物槽（Model Y L） ((拆卸和更换))。
- 拆下第三排中间内侧护罩。请参阅 护罩 - 中间内侧 - 第三排座椅（Model Y L） ((拆卸和更换))。
- 拆下第三排 LH 座垫承梁。请参阅 围板 - 座椅坐垫 - 第三排座椅 - 左侧（Model Y L） ((拆卸和更换))。
- 拆下第三排 RH 座垫承梁。请参阅 围板 - 座椅坐垫 - 第三排座椅 - 右侧（Model Y L） ((拆卸和更换))。
- 断开低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
-

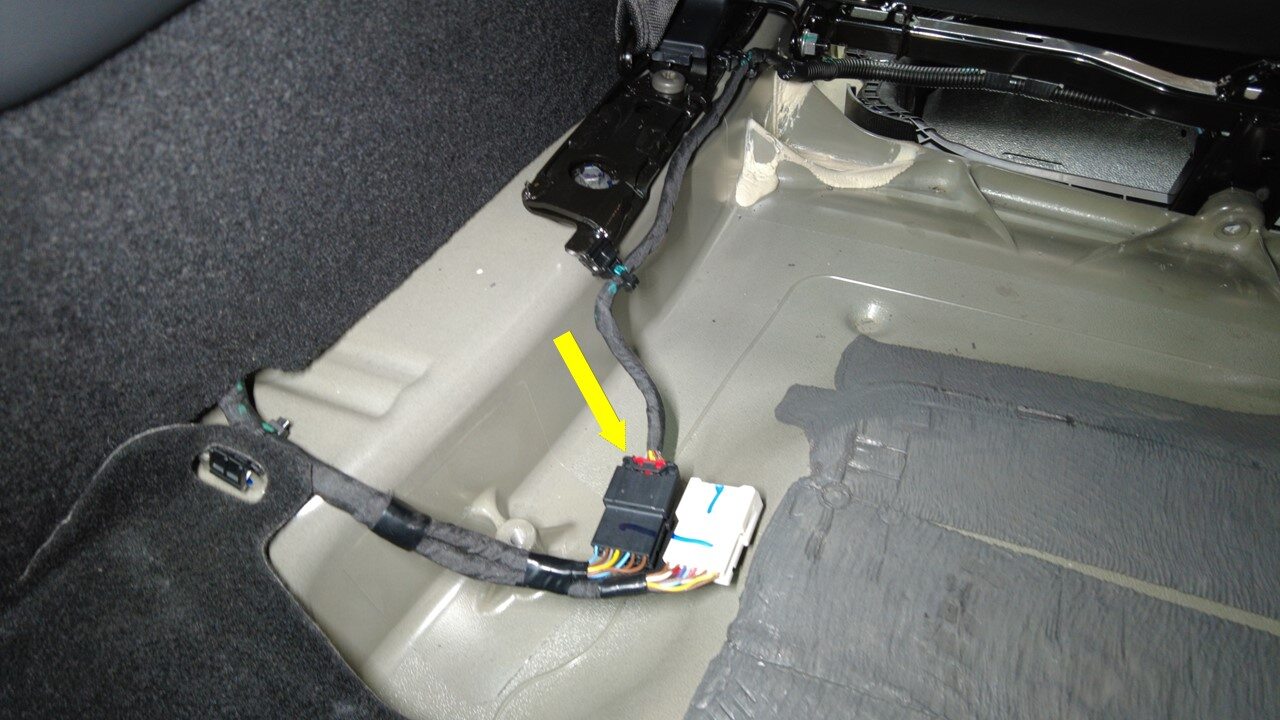

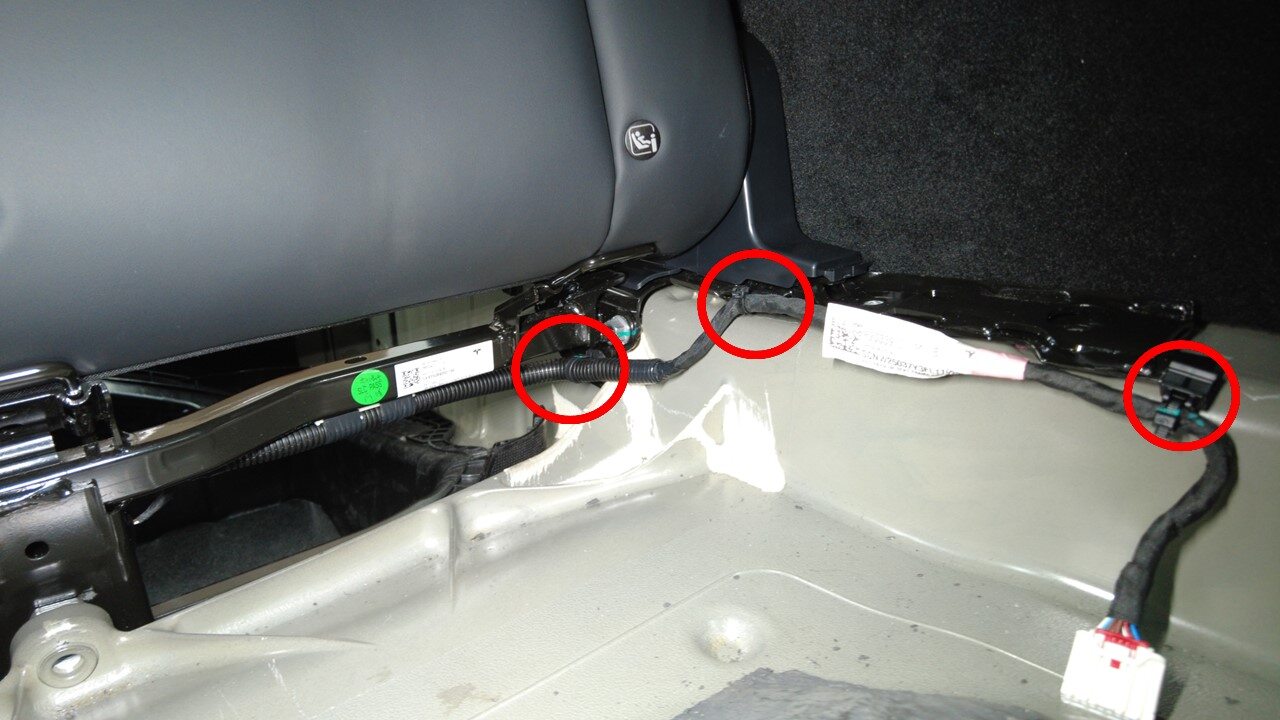

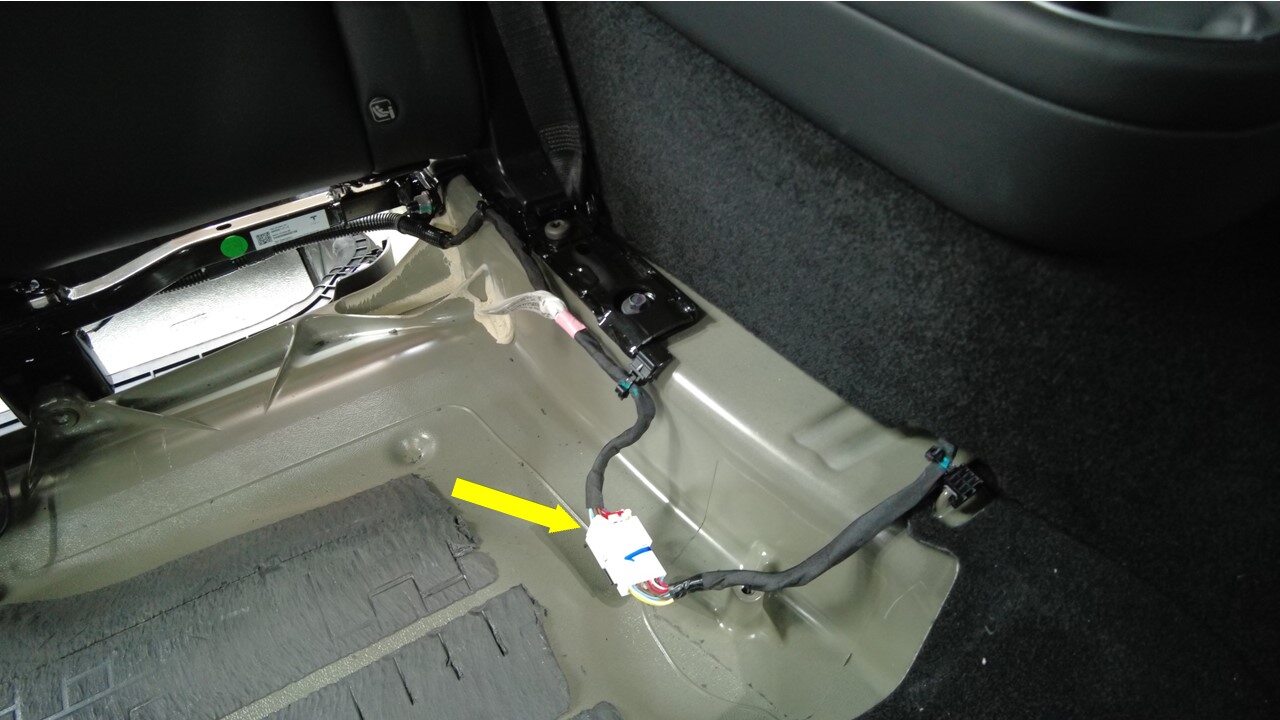

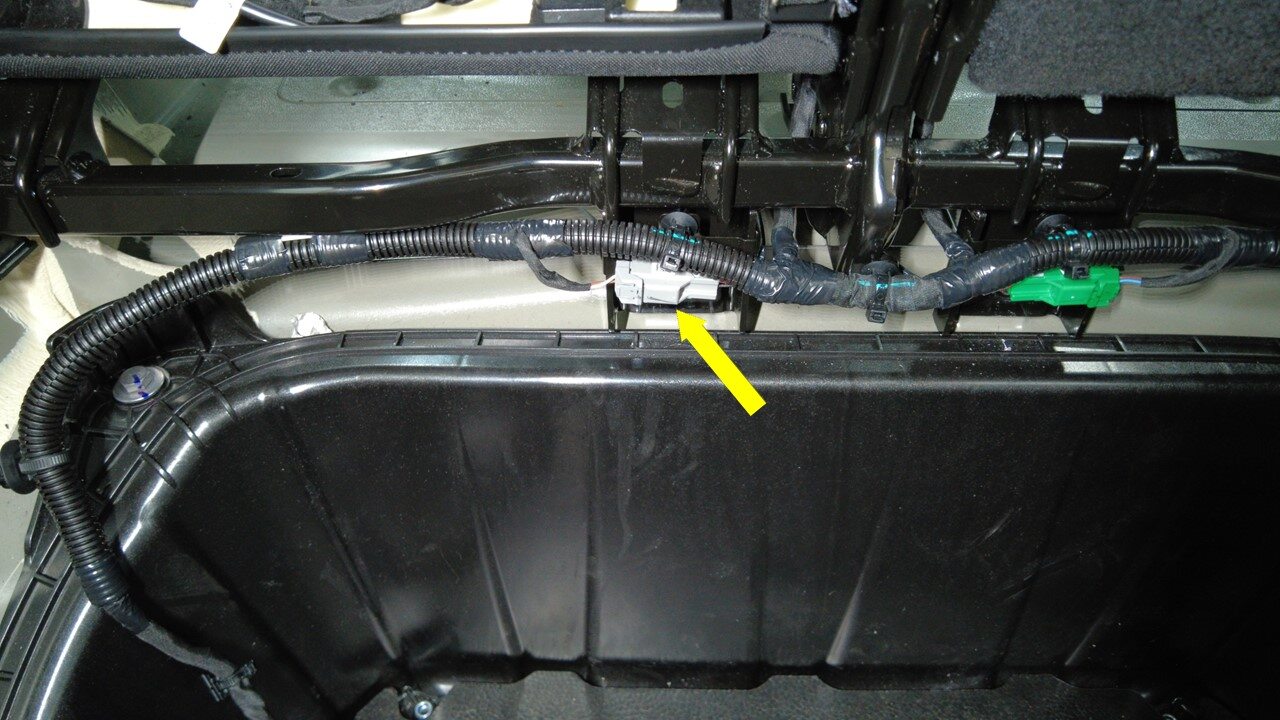

断开第三排左右座椅框架线束连接器。
-

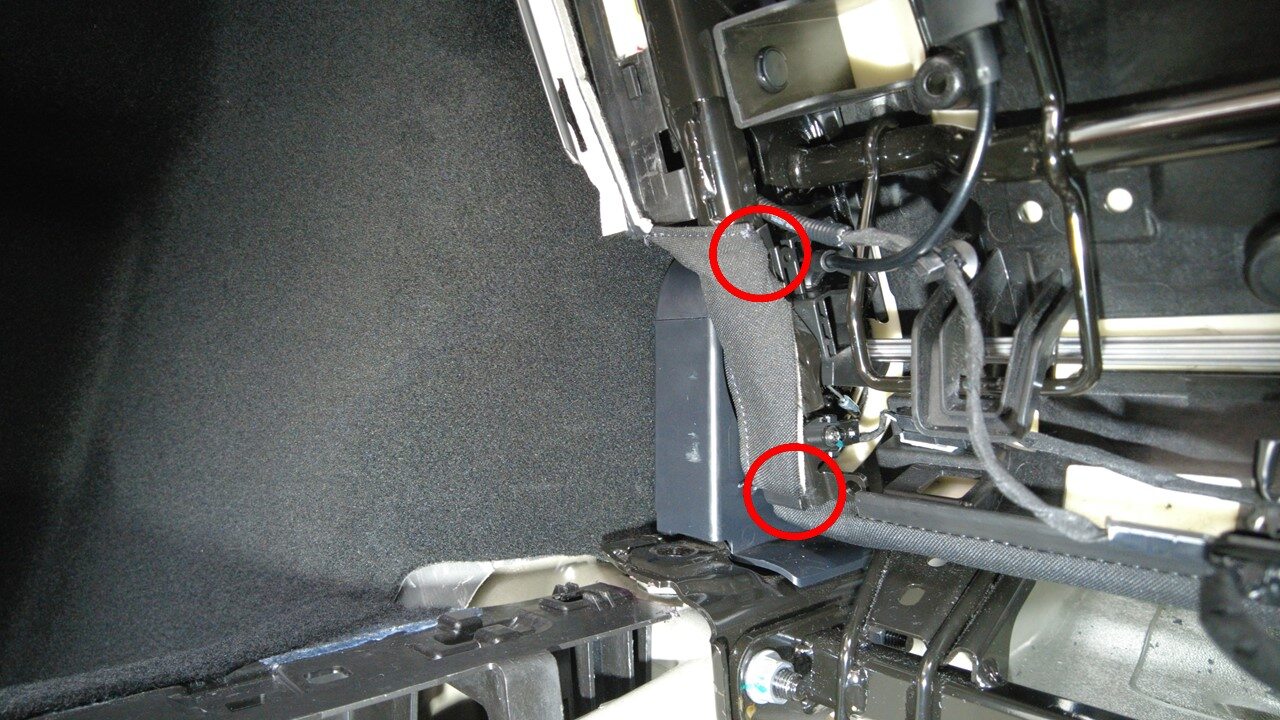

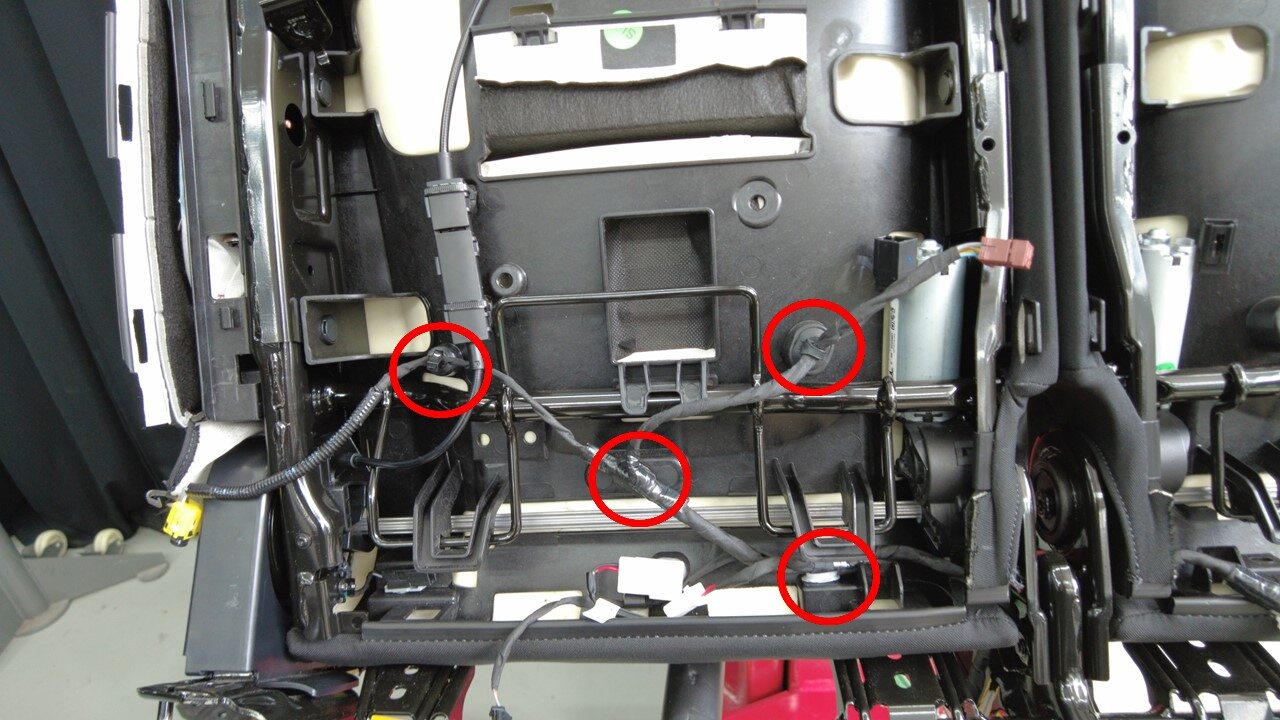

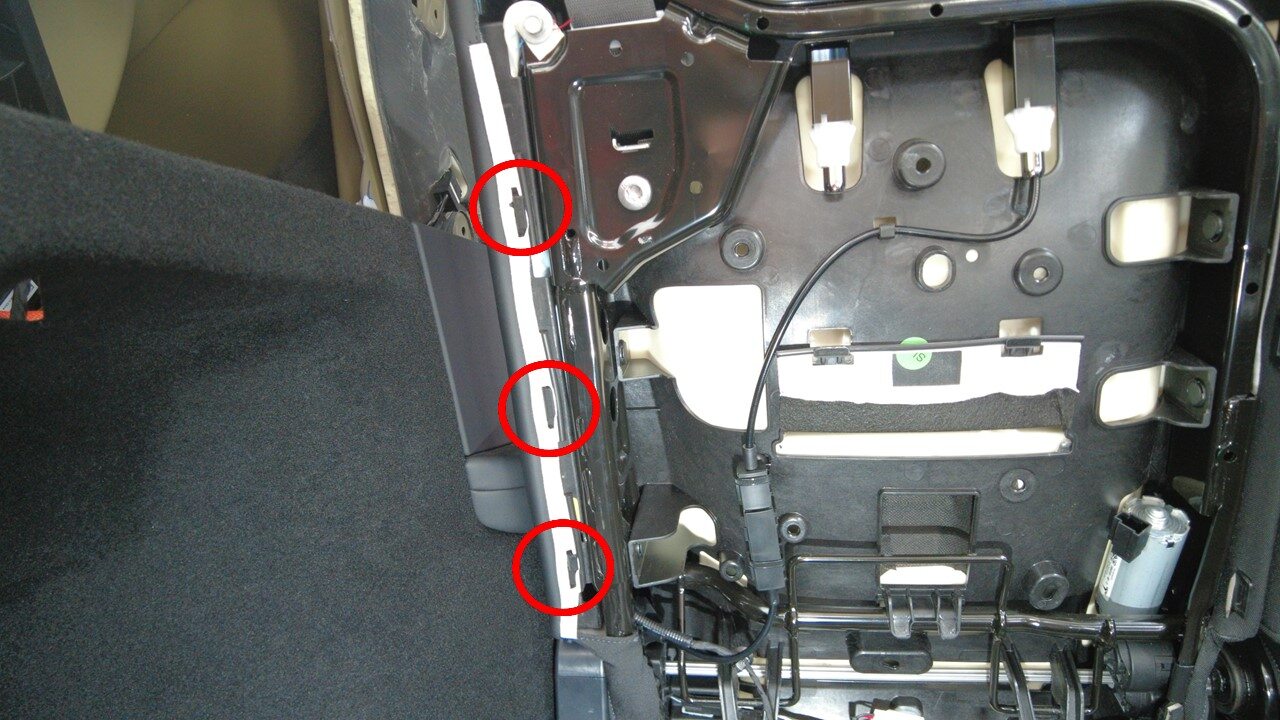

松开将第三排左侧座椅框架线束固定到座椅靠背框架总成的夹子（3 个）。
-

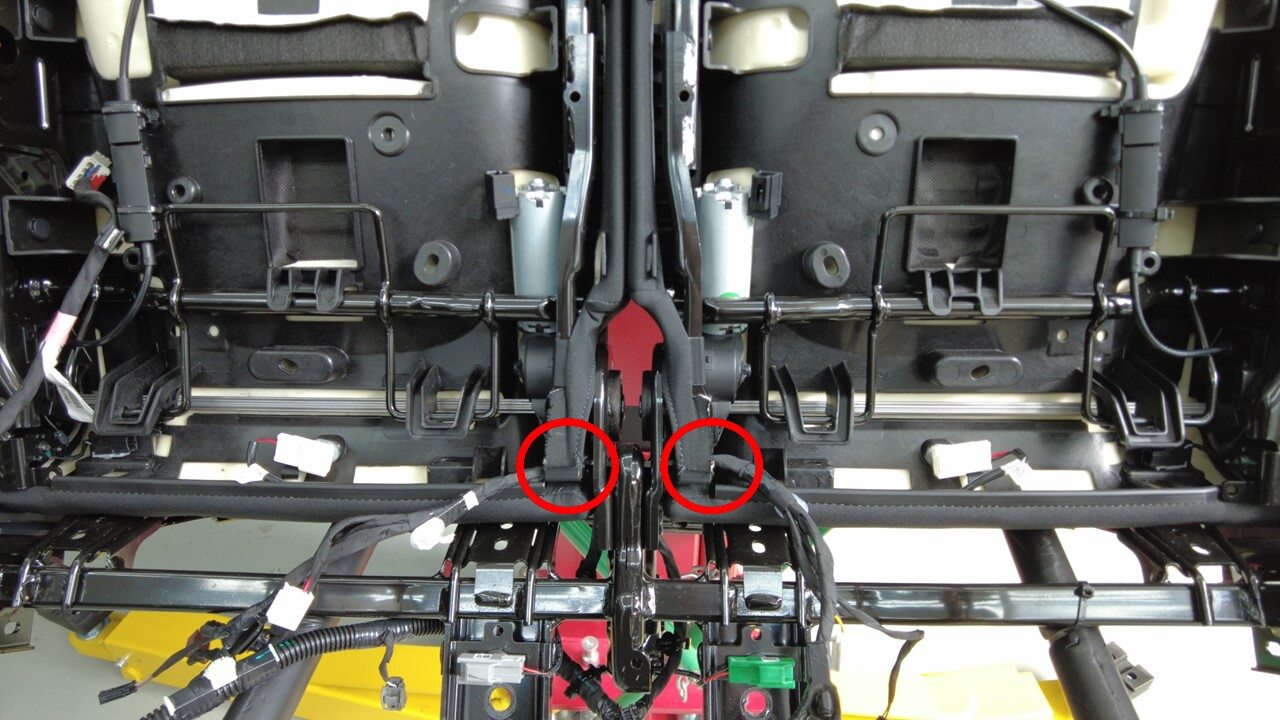

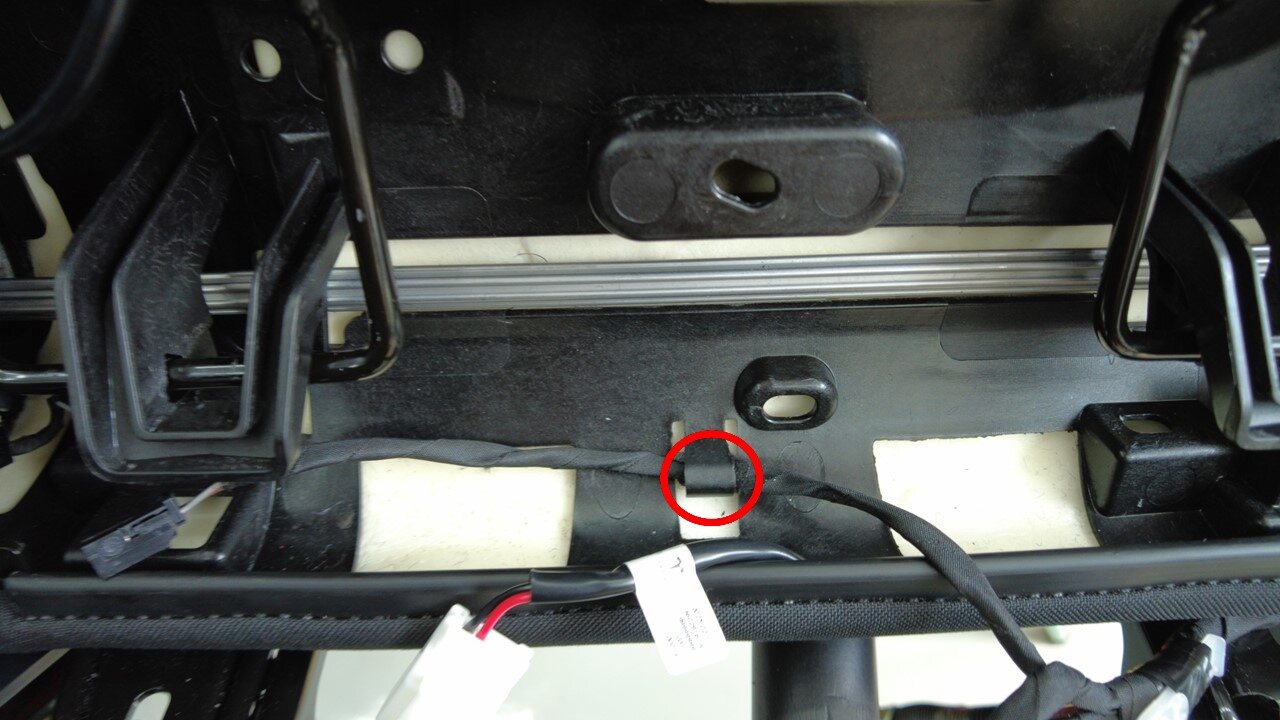

松开将第三排座椅框架线束固定到座椅靠背框架总成的左前夹子。
-

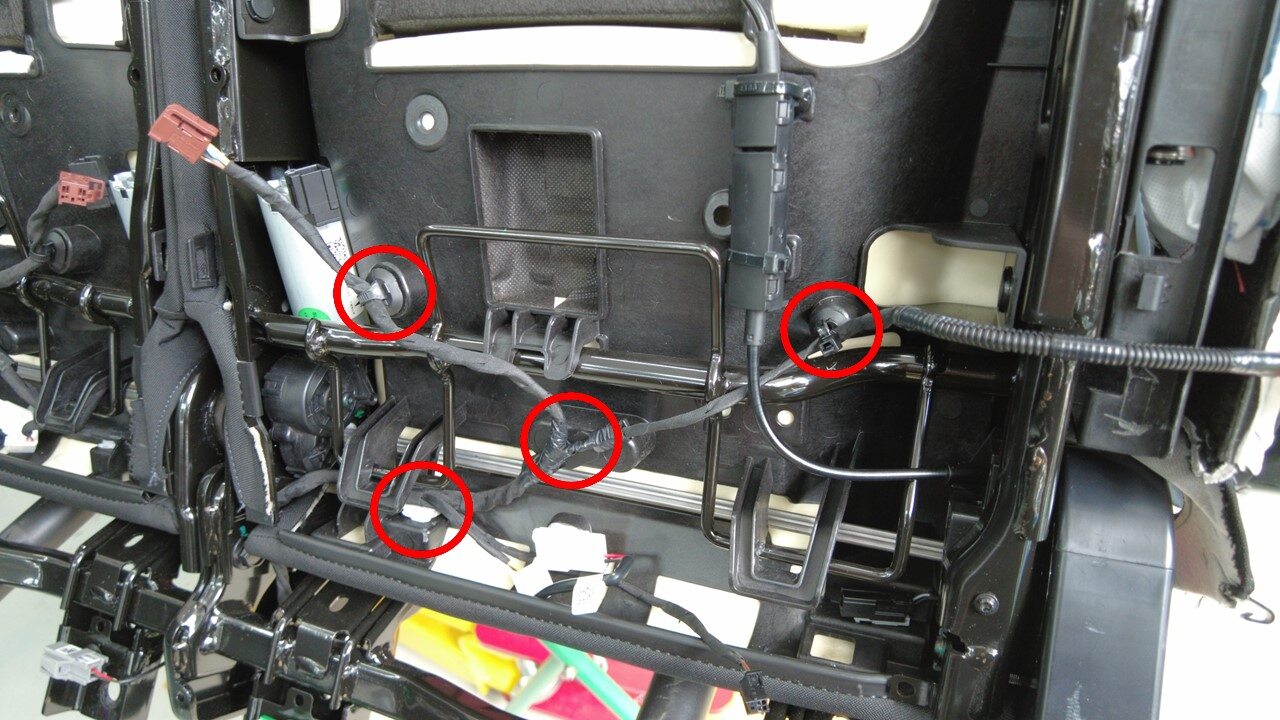

松开将第三排右侧座椅框架线束固定到座椅靠背框架总成的夹子（3 个）。
-

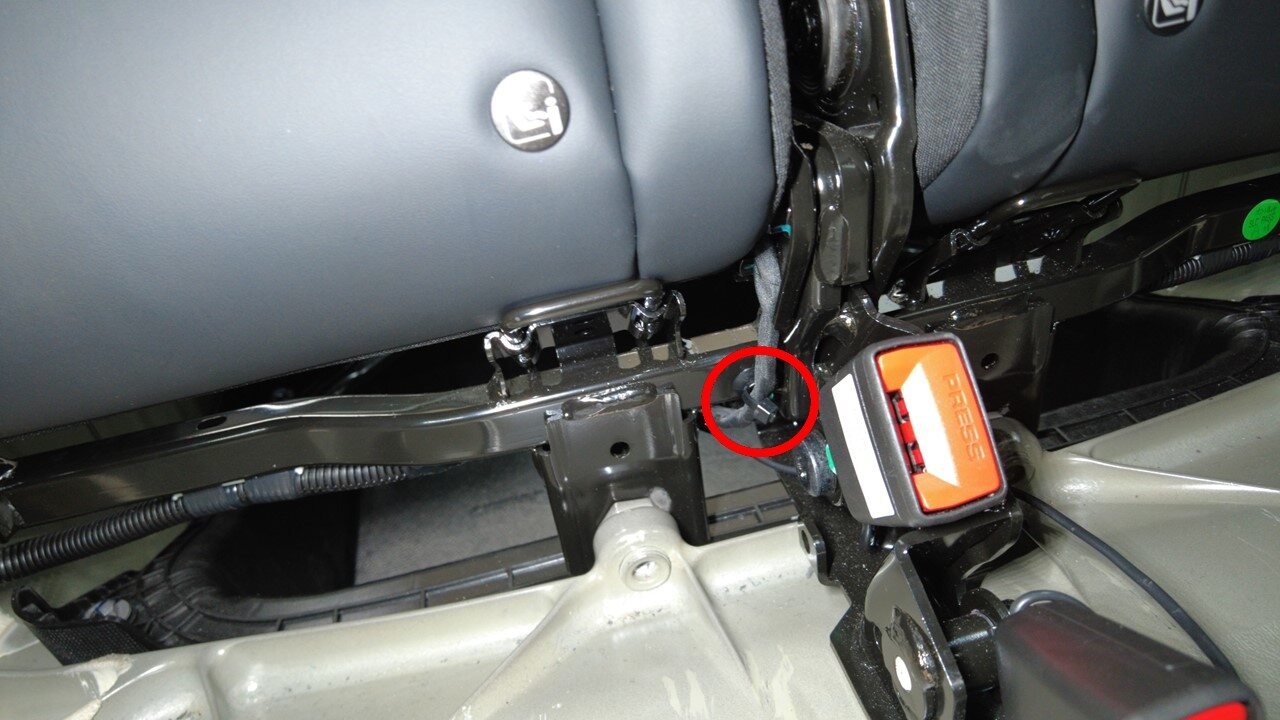

松开将第三排座椅框架线束固定到座椅靠背框架总成的右前夹子。
-

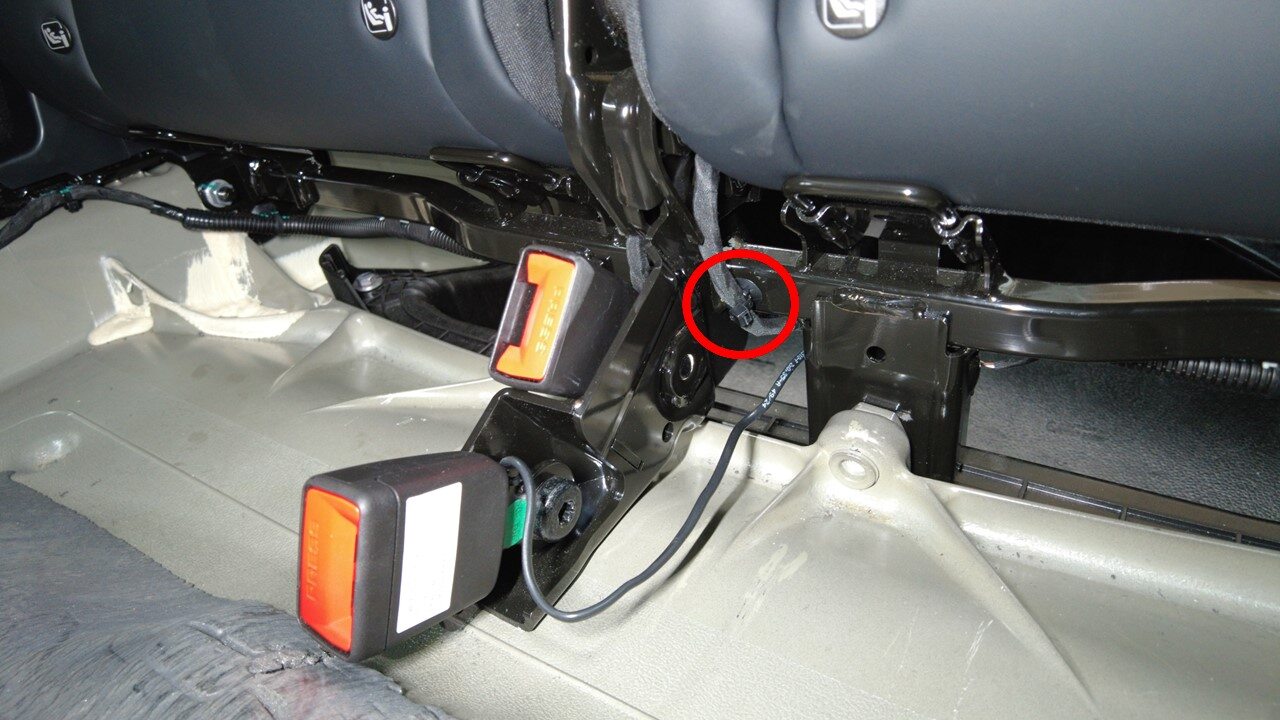

断开第三排左右座椅安全带锁扣连接器。
-

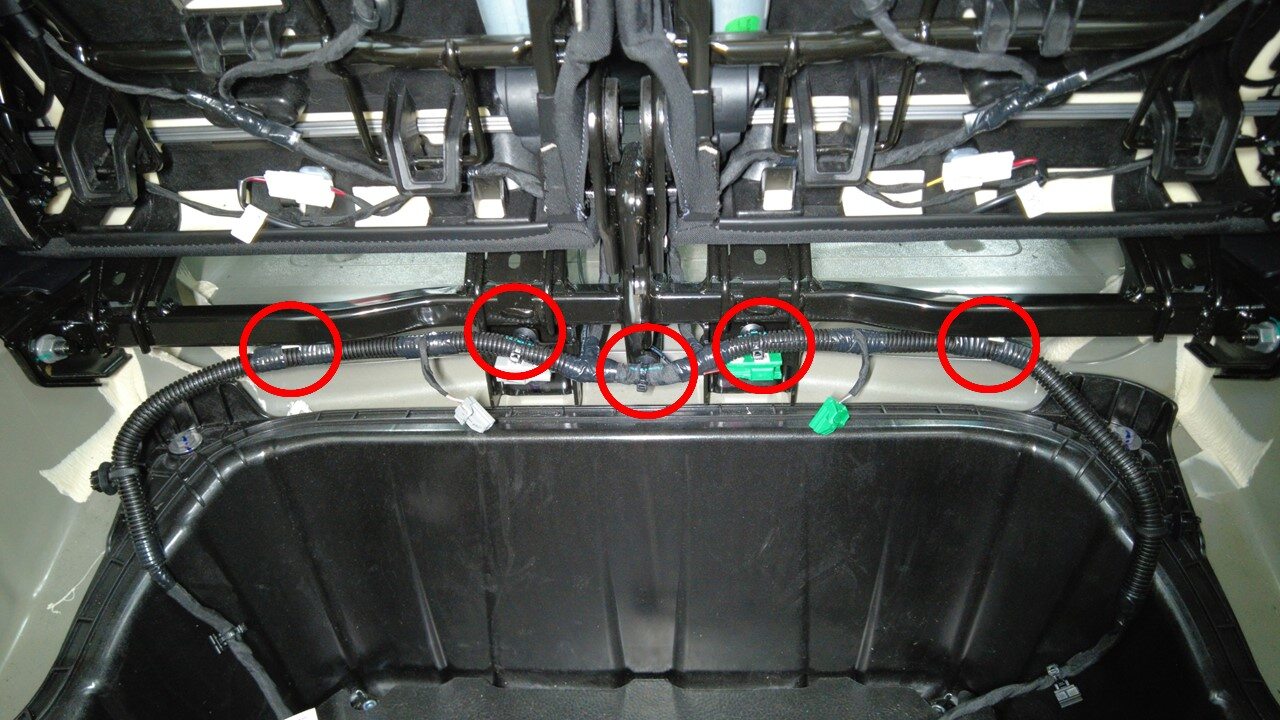

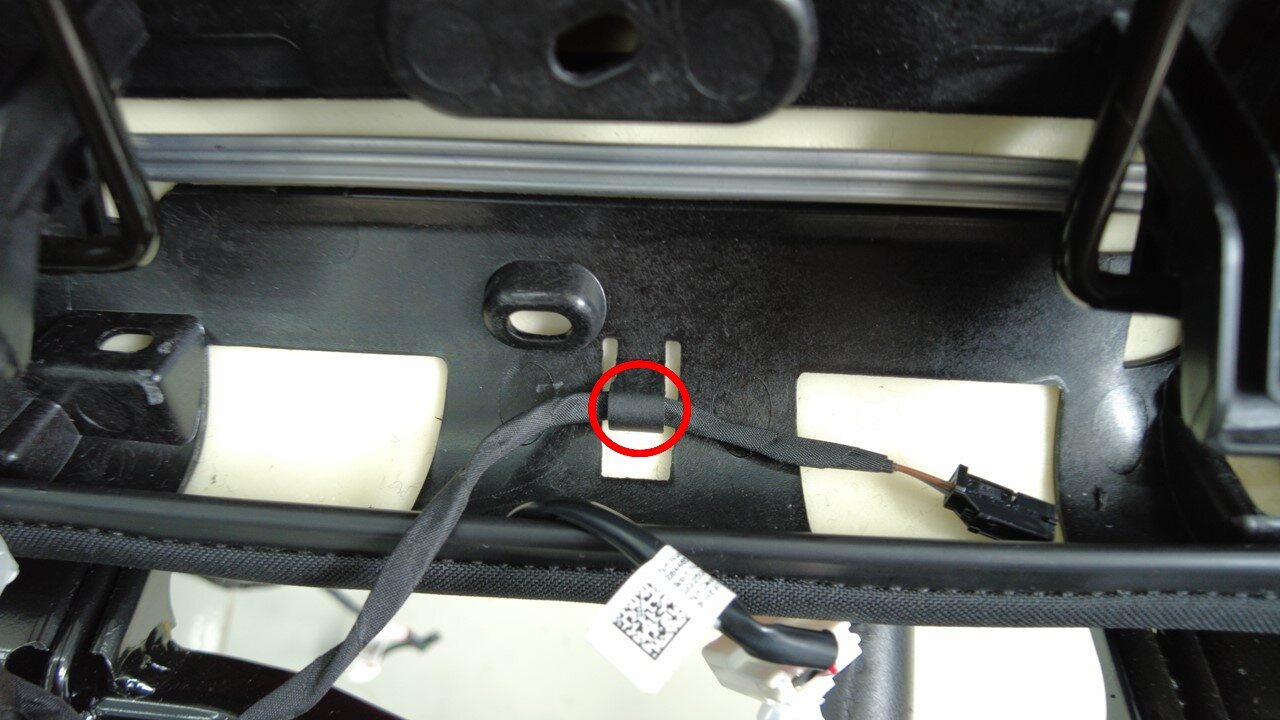

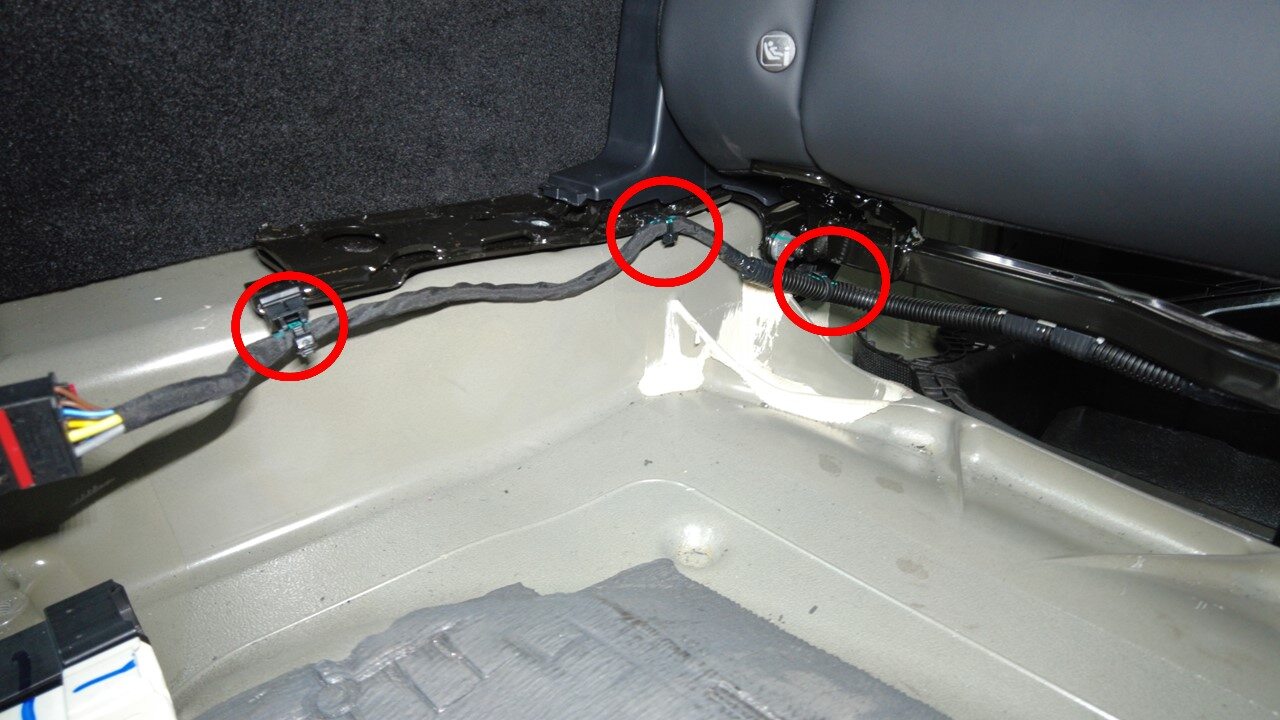

松开将第三排座椅框架线束固定到座椅靠背总成的后部夹子（5 个）。
-

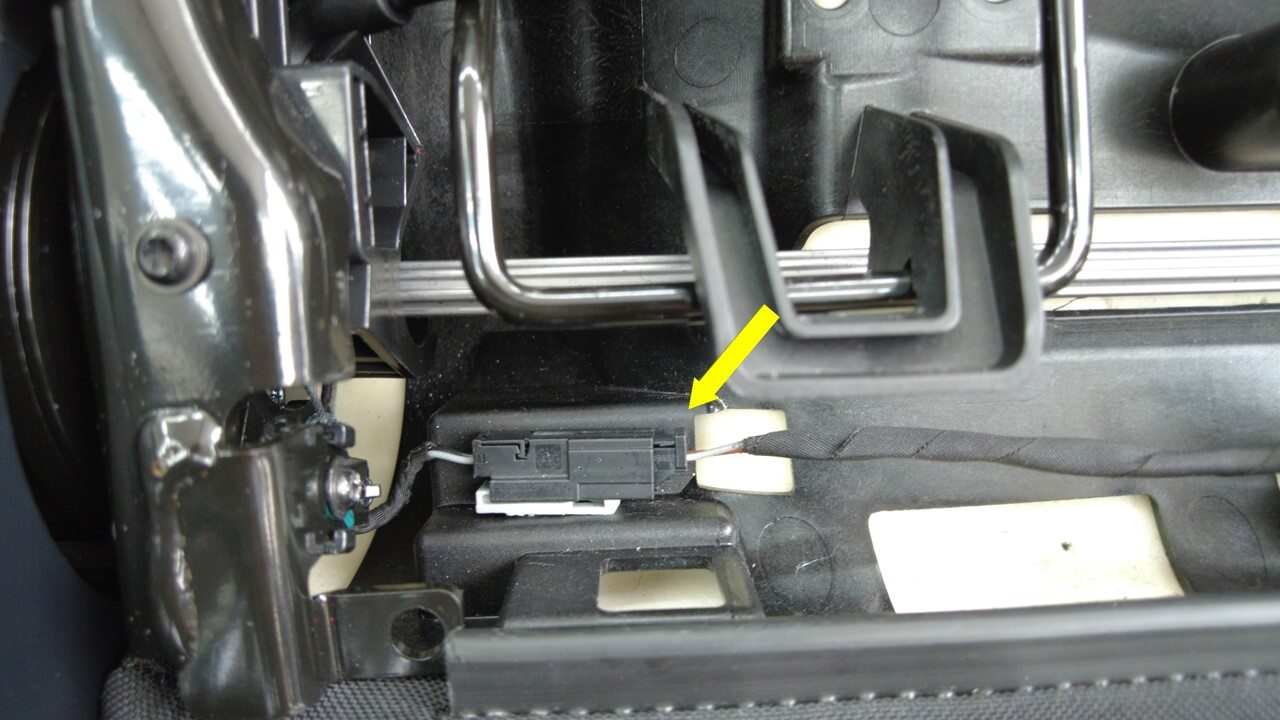

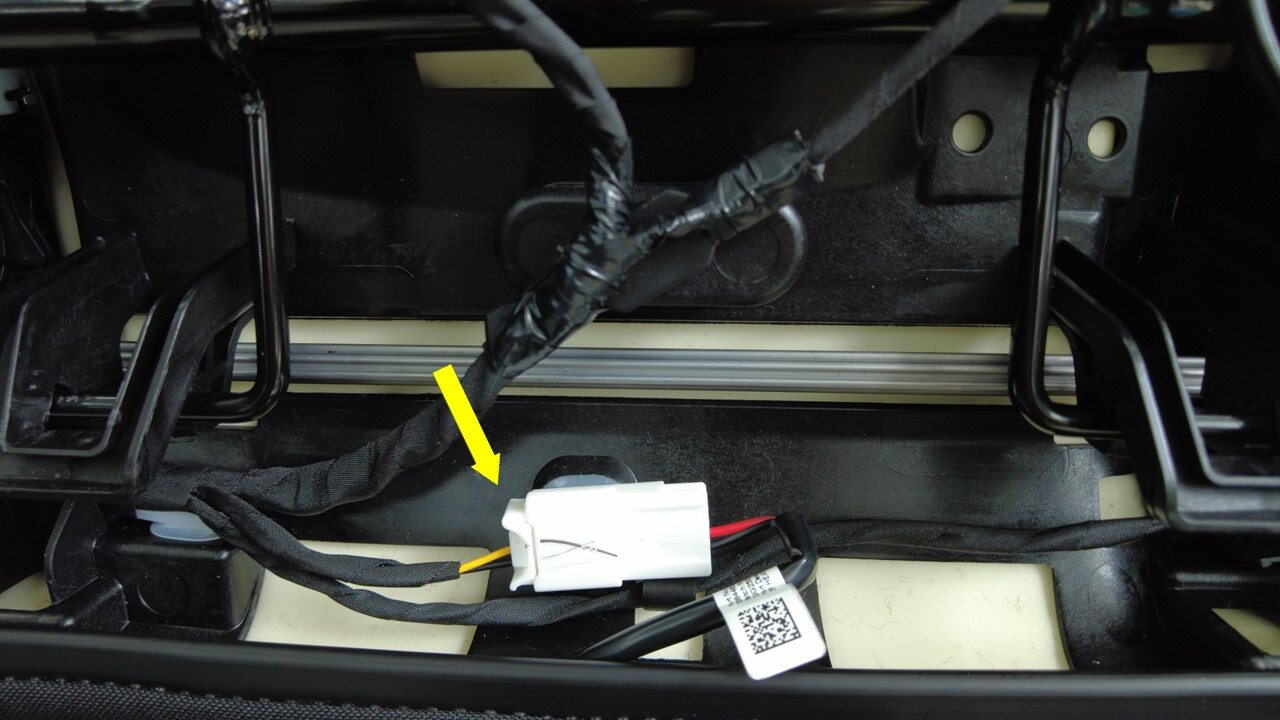

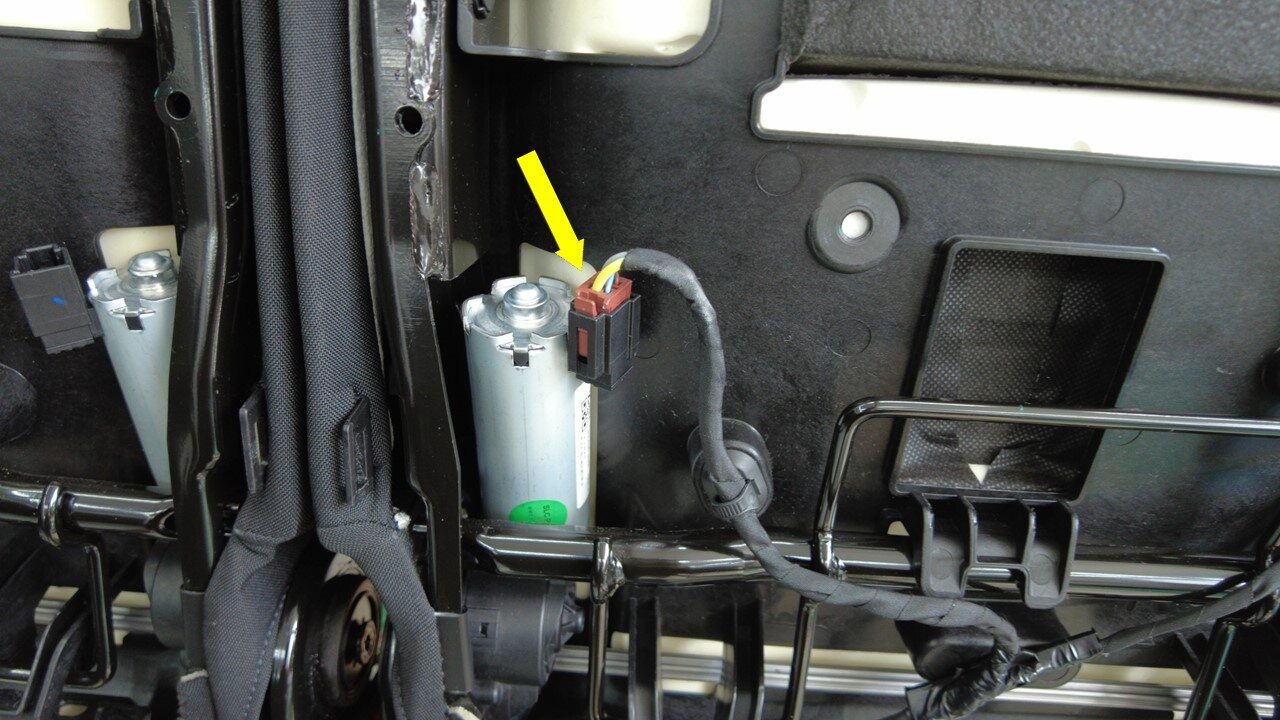

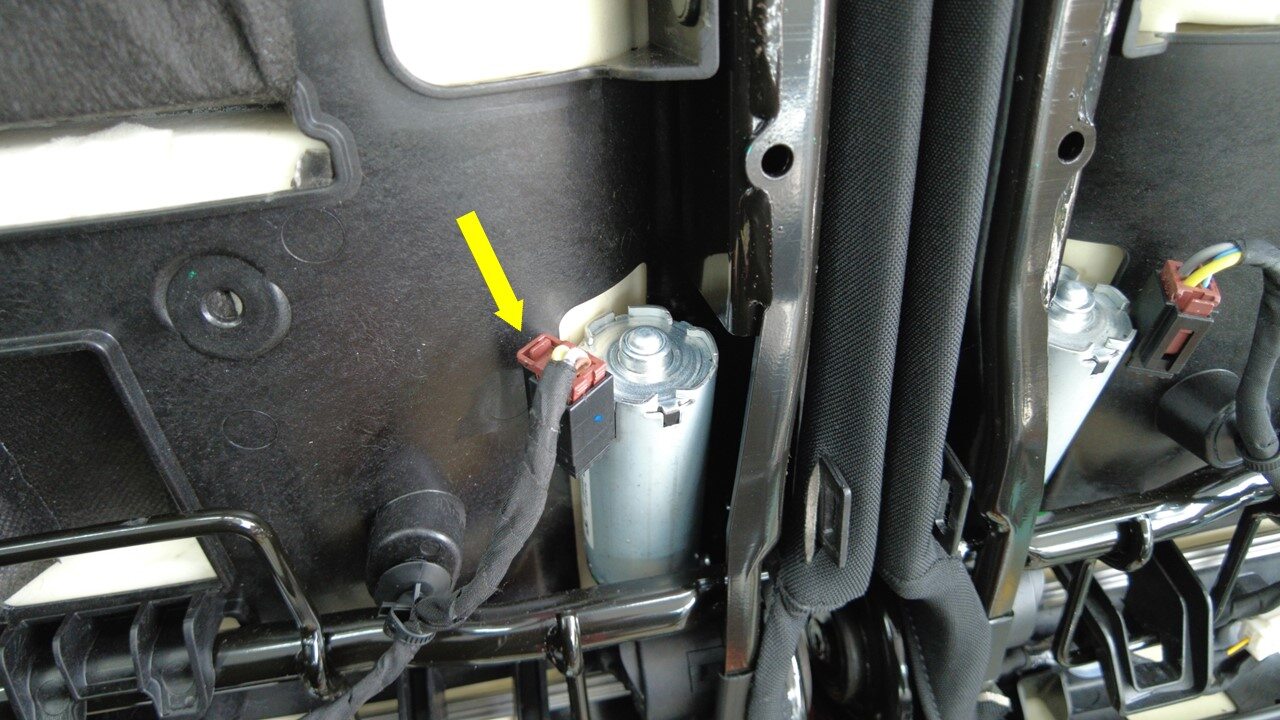

断开第三排左侧座椅靠背倾角调节电机连接器。
-

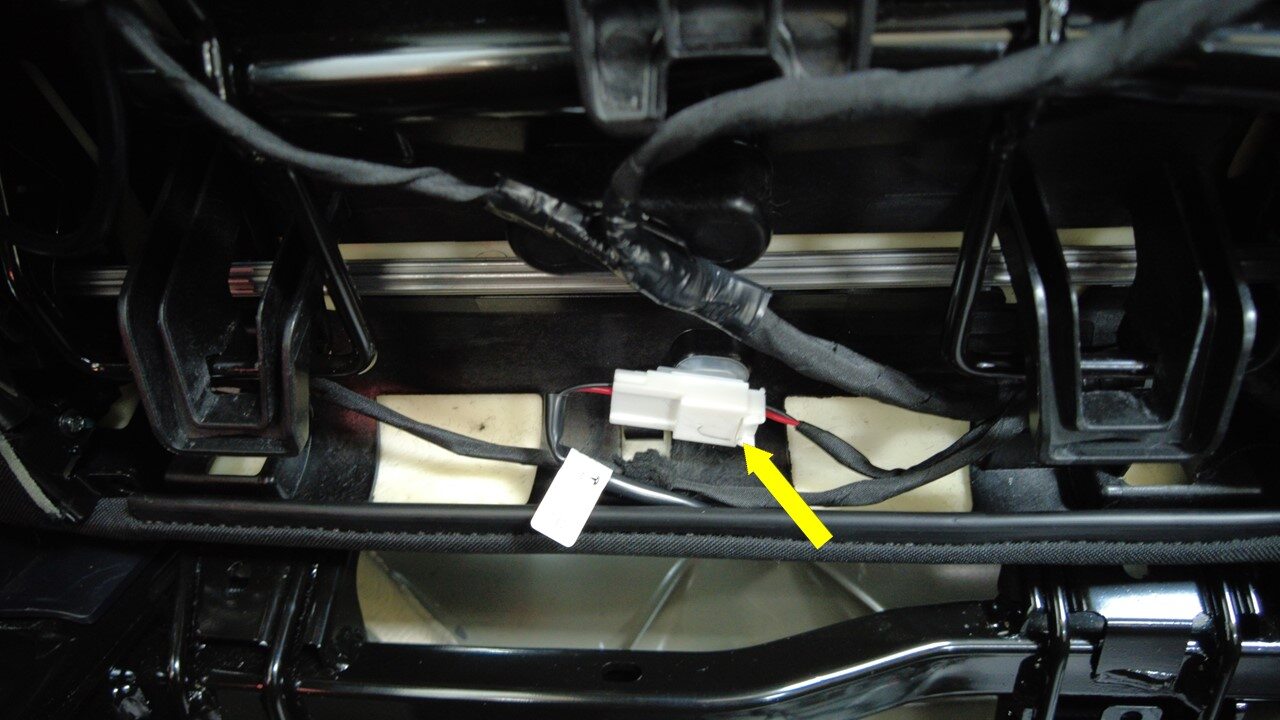

断开第三排左侧座椅靠背加热垫连接器。
-

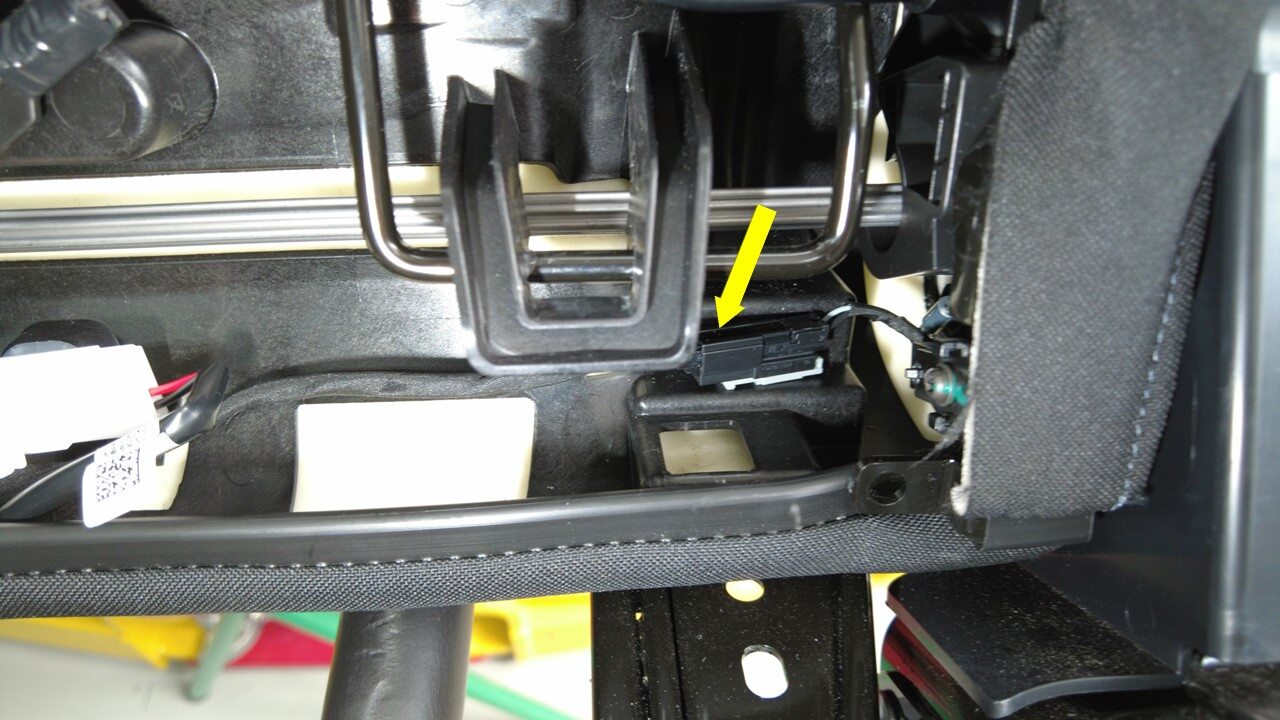

断开第三排左侧座椅靠背传感器连接器。
-

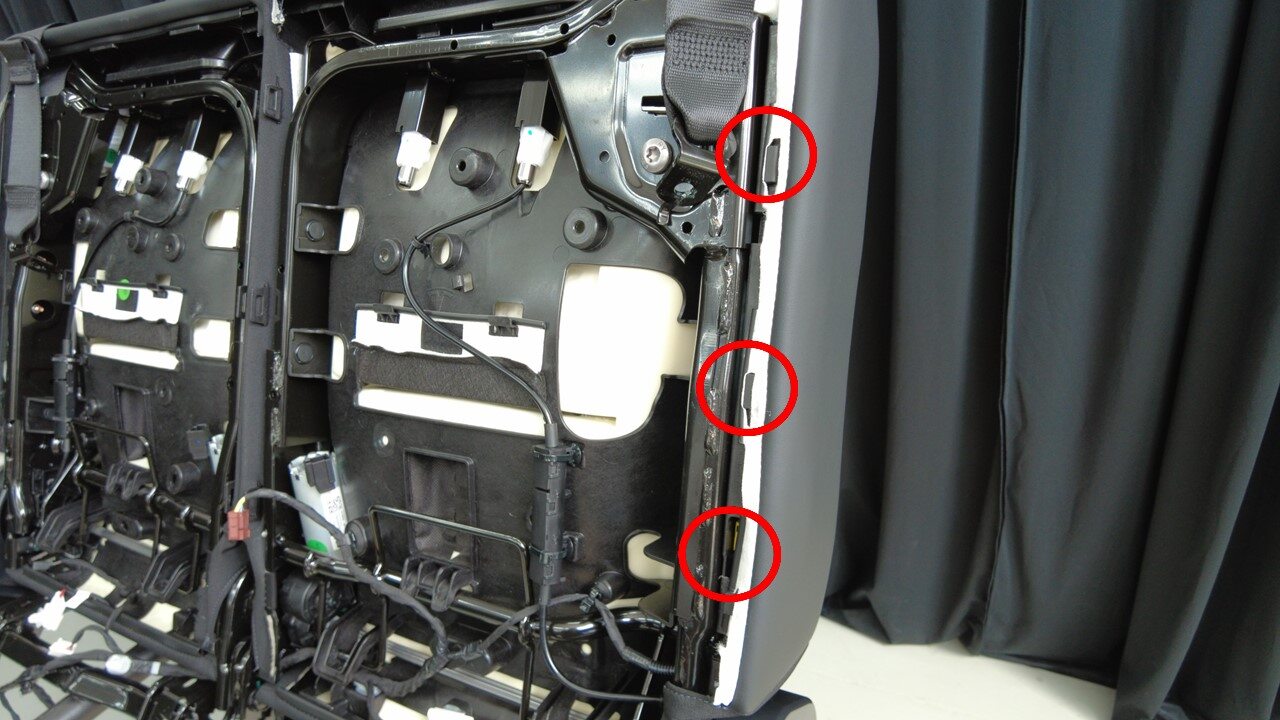

将 5 个第三排左侧座椅靠背饰板固定器从座椅靠背框架上松开。
-

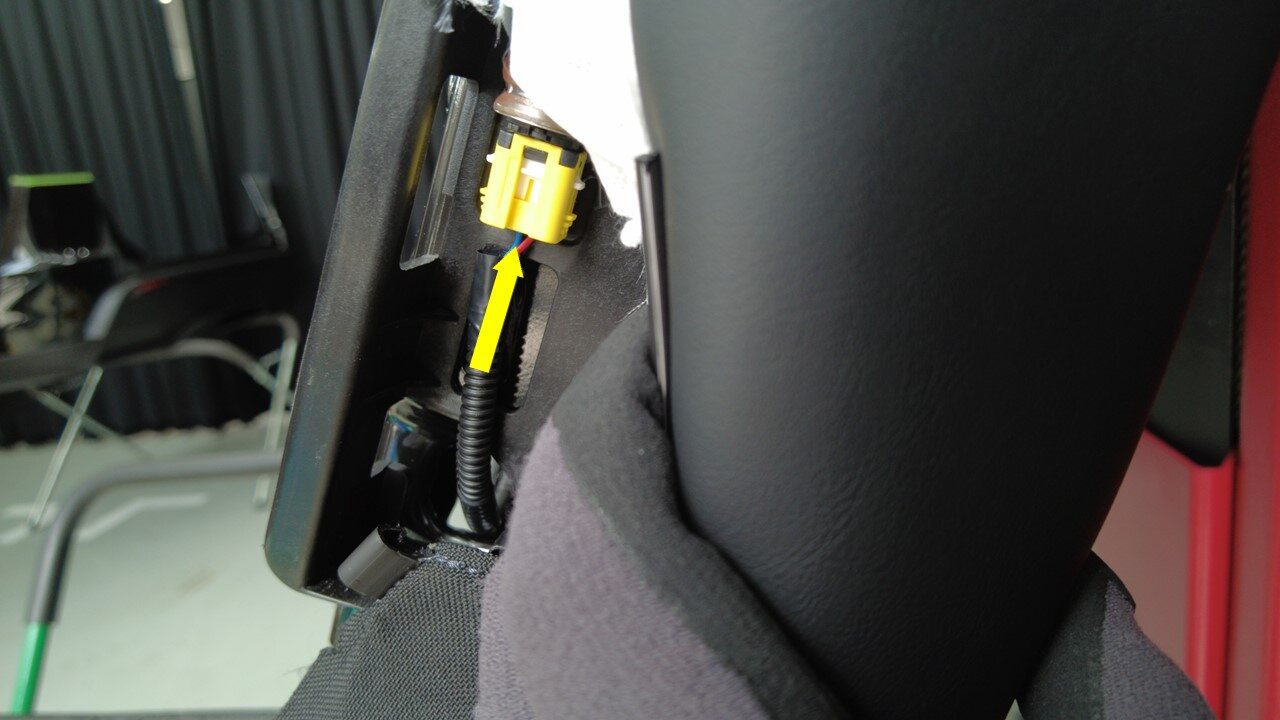

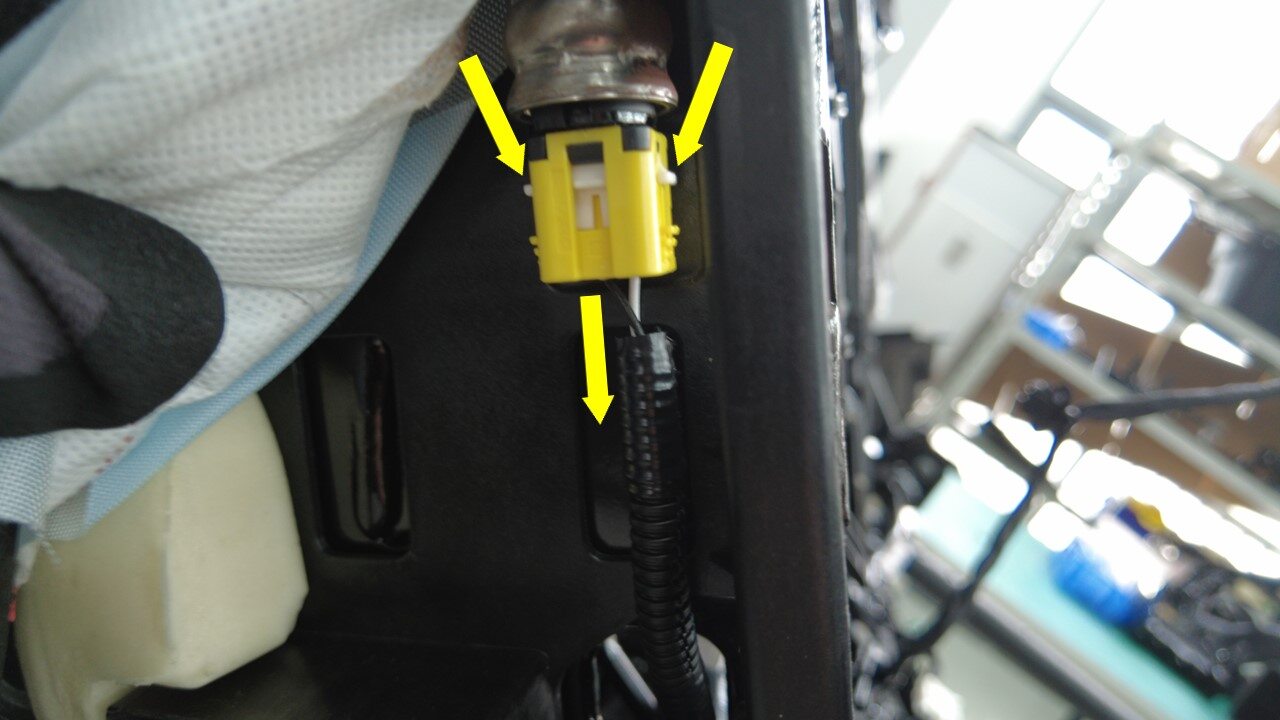

断开第三排左侧头部侧气囊连接器。
注按下两侧白色锁片以松开连接器。
-

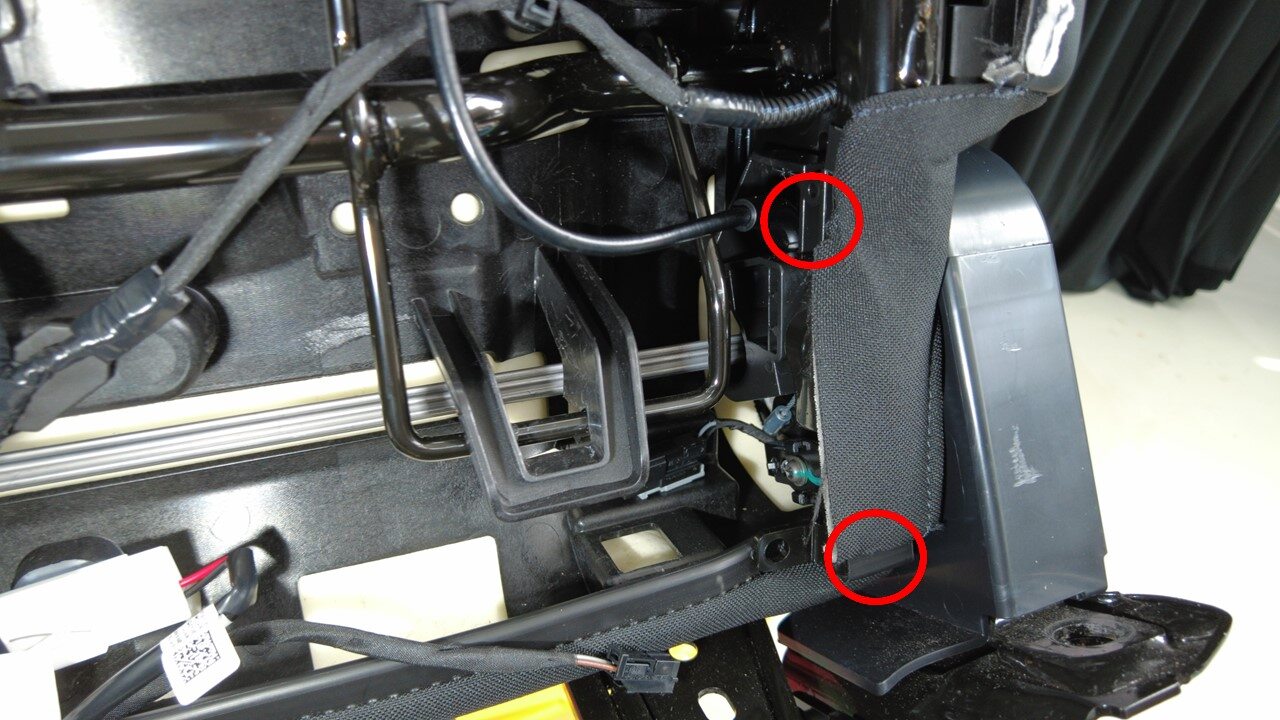

松开将第三排左侧座椅框架线束固定到座椅靠背外壳总成的夹子（4 个）和挂钩。
- 对右侧重复第14步至第19步。
-
将第三排座椅框架线束从座椅靠背总成上拆下。
注请勿使用蛮力拉动卡在座椅靠背外壳和框架之间的左右线束。
安装
-
将第三排座椅框架线束布设到座椅靠背总成上。
注将线束布置在座椅靠背外壳和框架之间。
-
安装将第三排右侧座椅框架线束固定到座椅靠背外壳总成的夹子（4 个）和挂钩。
-
连接第三排右侧头部侧气囊连接器。
注确保连接器完全就位且就位时发出清晰的锁止声。
-
将第三排右侧座椅靠背饰板固定件（5 个）紧固到座椅靠背框架上。
-
连接第三排右侧座椅靠背传感器连接器。
-
连接第三排右侧座椅靠背加热垫连接器。
-
连接第三排右侧座椅靠背倾角调节电机连接器。
- 重复执行第2步至第7步，完成左侧相关操作。
-
安装将第三排座椅框架线束固定到座椅靠背总成的后部夹子（5 个）。
-
连接第三排左右座椅安全带锁扣电气连接器。
-
安装将第三排座椅框架线束固定到座椅靠背框架总成的右前部夹子。
-
安装将第三排右侧座椅框架线束固定到座椅靠背框架总成的夹子（3 个）。
-
安装将第三排座椅框架线束固定到座椅靠背框架总成的左前夹子。
-
安装将第三排左侧座椅框架线束固定到座椅靠背框架总成的夹子（3 个）。
-
连接第三排左右座椅框架线束连接器。
- 连接低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 安装第三排 RH 座垫承梁。请参阅 围板 - 座椅坐垫 - 第三排座椅 - 右侧（Model Y L） ((拆卸和更换))。
- 安装第三排 LH 座垫承梁。请参阅 围板 - 座椅坐垫 - 第三排座椅 - 左侧（Model Y L） ((拆卸和更换))。
- 安装第三排中间内侧护罩。请参阅 护罩 - 中间内侧 - 第三排座椅（Model Y L） ((拆卸和更换))。
- 安装后备箱深槽。请参阅 后备箱下部储物槽（Model Y L） ((拆卸和更换))。
- 安装第三排左右座椅靠背面板。请参阅 背板 - 座椅靠背 - 第三排座椅 - 左侧（Model Y L） ((拆卸和更换))。
