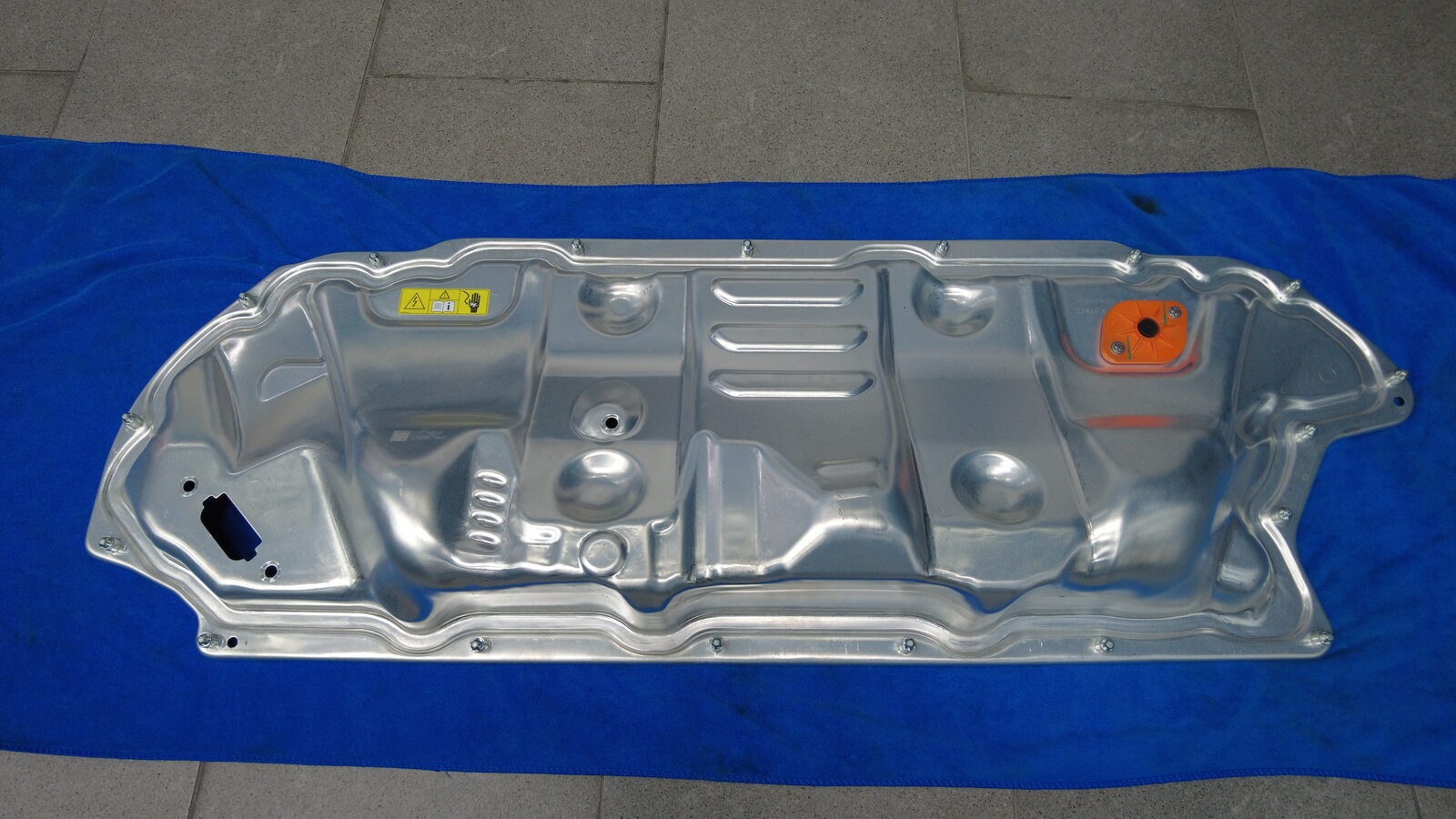

盖板 - 高压电池仓（七座）（拆卸和更换）

校正代码 新的 FRT 1.2 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-06-10: 添加了有关维修盖板（仅限欧洲、中东和非洲地区）的信息
设备：
  • 1127845-00-A 高压电池仓维修盖板总成，Model 3
  • 1059330-00-B 1/4 英寸五角梅花钻头套筒，带加长件
  • 1076971-02-A Wrench, Torque + Angle, 1/4" Dr
  • 1108272-00-B 变流器逻辑连接器盖，3DU

拆卸

  1. 拆下第二排左侧座椅总成。请参阅 。
  2. 拆下第二排右侧座椅总成。请参阅 。
  3. 拆下第三排左右座垫承梁。请参阅 GUID-ED915A40-010C-4826-8D6D-849C92344E94.html。
  4. 拆下第三排驾驶室后部地毯。请参阅 GUID-ADFA5D47-C4A6-4748-9E1F-E4C8F65E44EE.html。
  5. 断开低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。

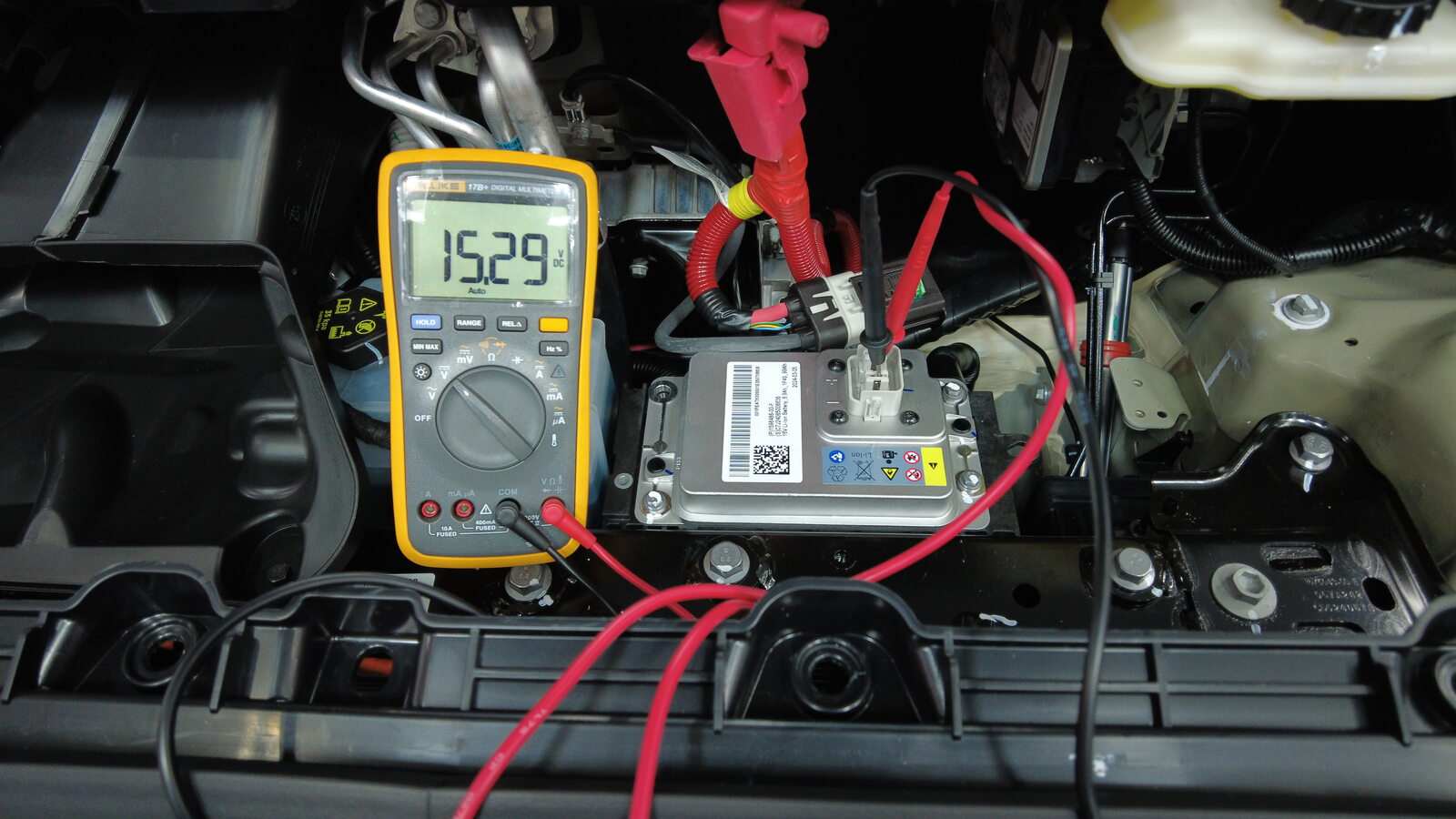

  6. 设置万用表以测量电压，然后测量低压辅助电池端子间的电压。
    警告
    如果电池端子间的电压低于 13V 或高于 16V，则说明万用表的测量不可靠，此时不得使用。

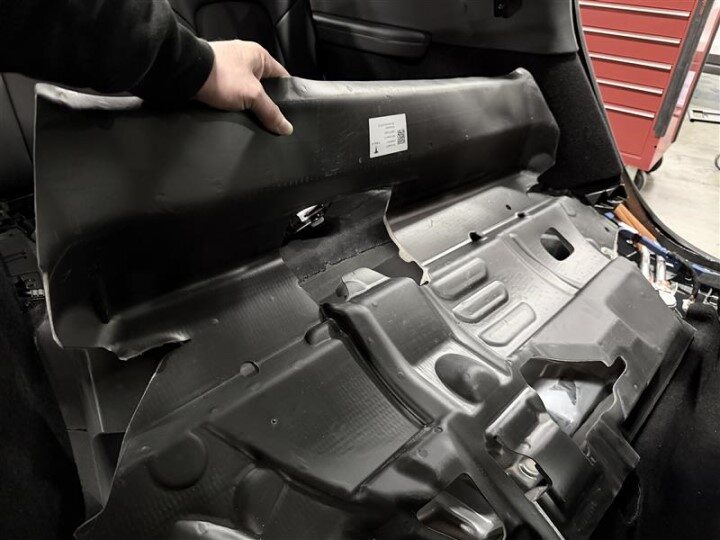

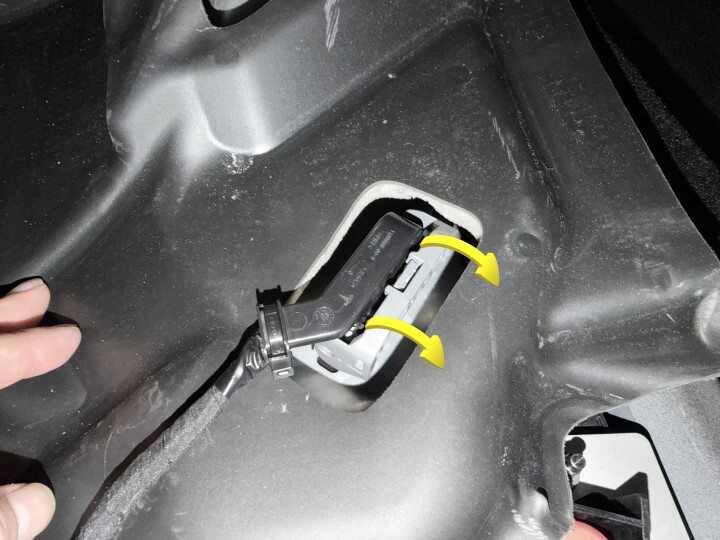

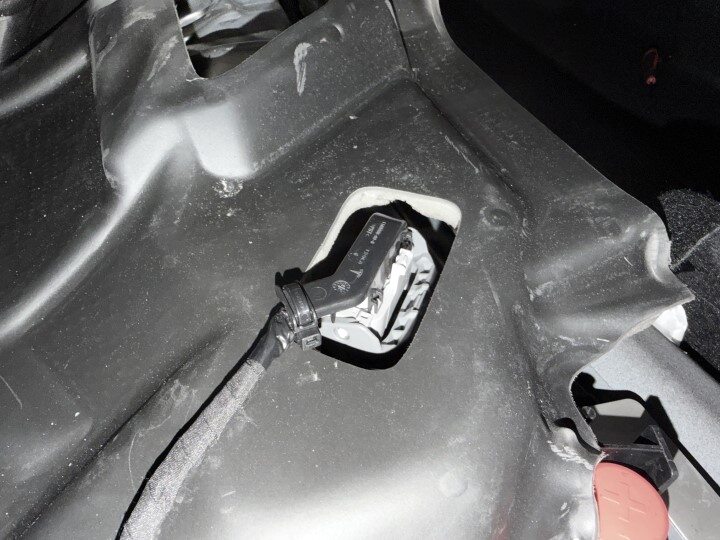

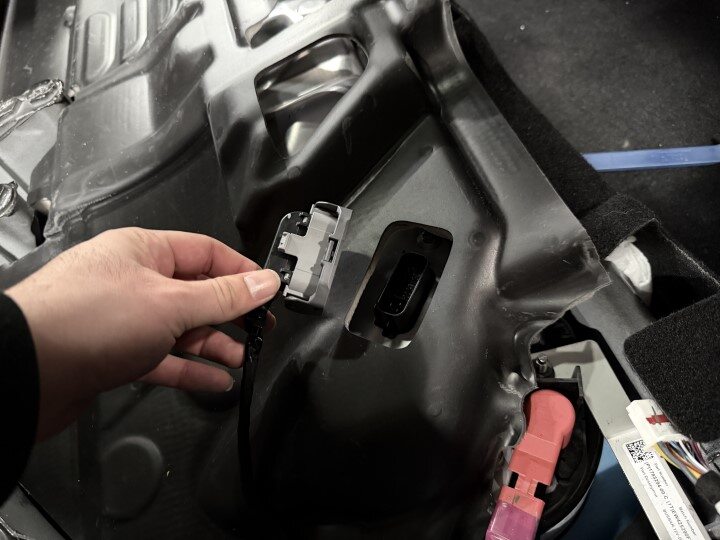

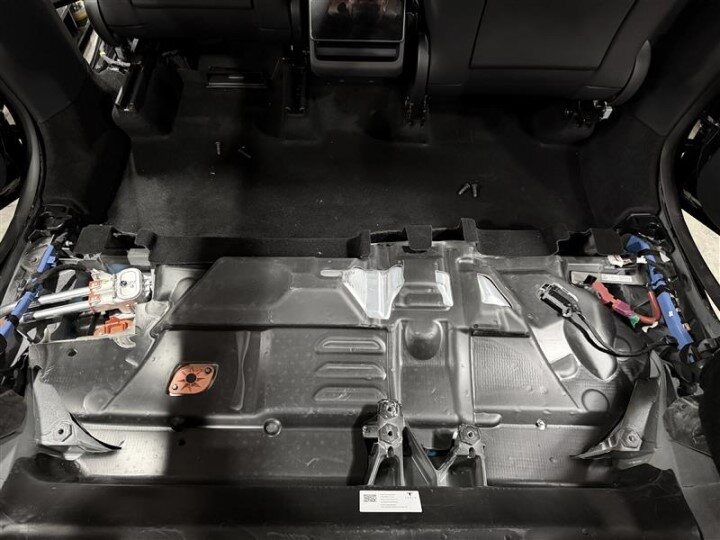

  7. 断开连接器，然后拆下第三排 NVH 绝缘体。
  8. 安装高压控制器逻辑盖。
  9. 继续本程序前，请先摘下所有饰品，并取出口袋中的所有物品。
  10. 继续此程序前，请检查并佩戴高压绝缘手套、皮质外手套和护目镜。

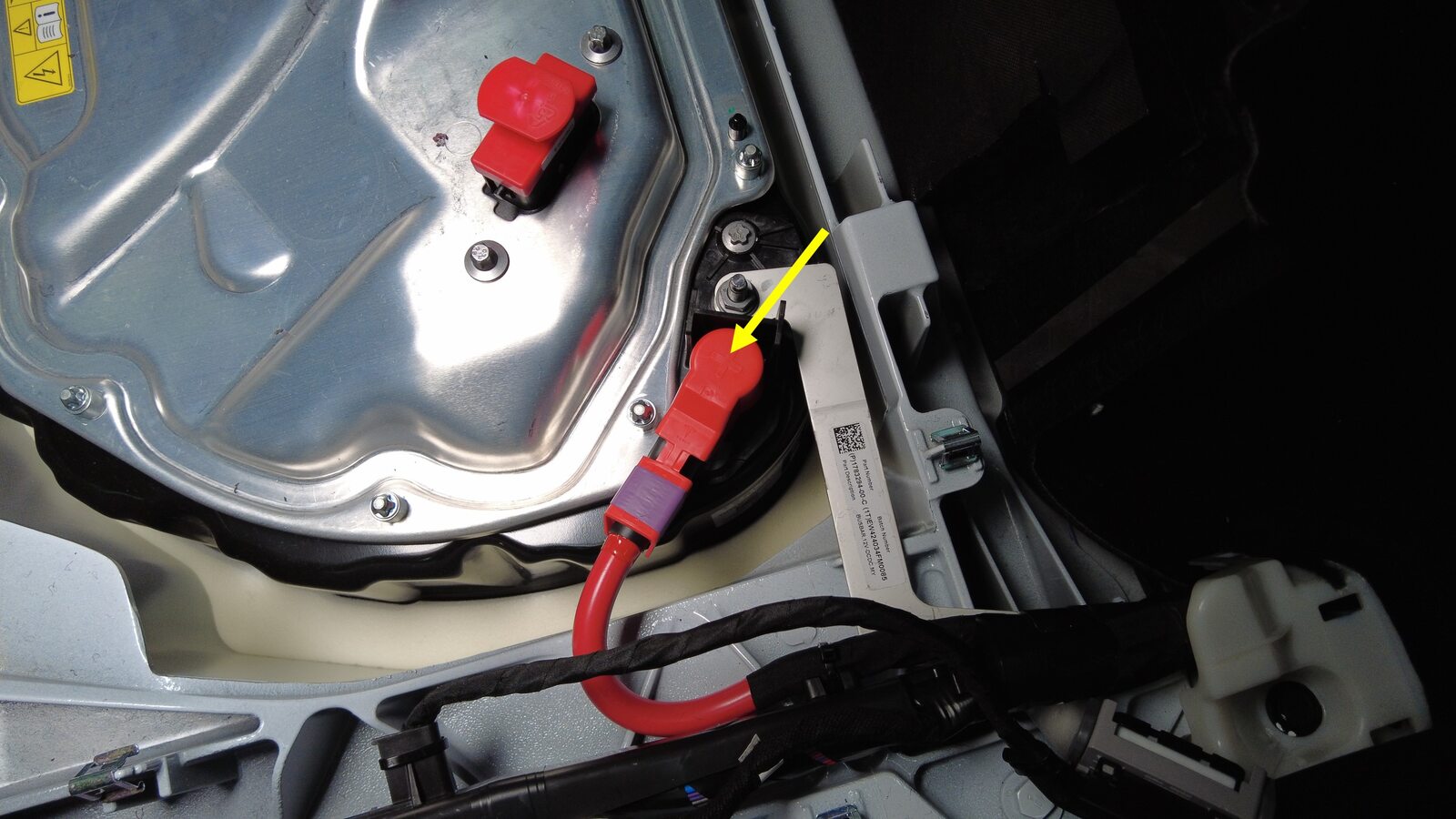

  11. 将正极低压输出盖从功率转换系统线缆上松开。

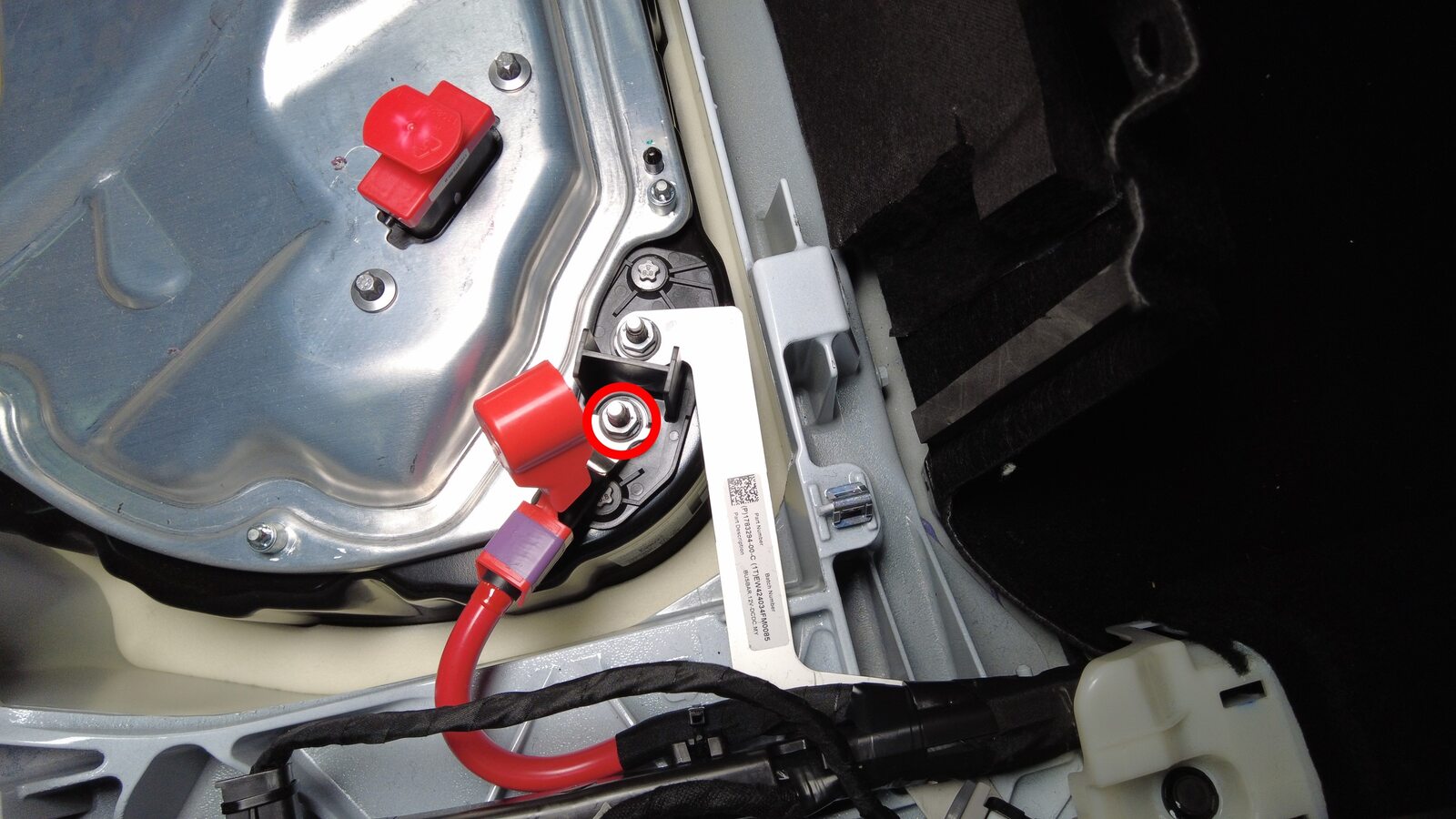

  12. 拆下并弃用将功率转换系统线缆固定到低压直通件输出的螺母。
    提示
    推荐使用以下工具
    • 13 毫米 12 角深套筒
  13. 拆下高压电池仓探针盖。请参阅 检修盖 - 高压电池仓盖板 - 高压电池 ((拆卸和更换))。

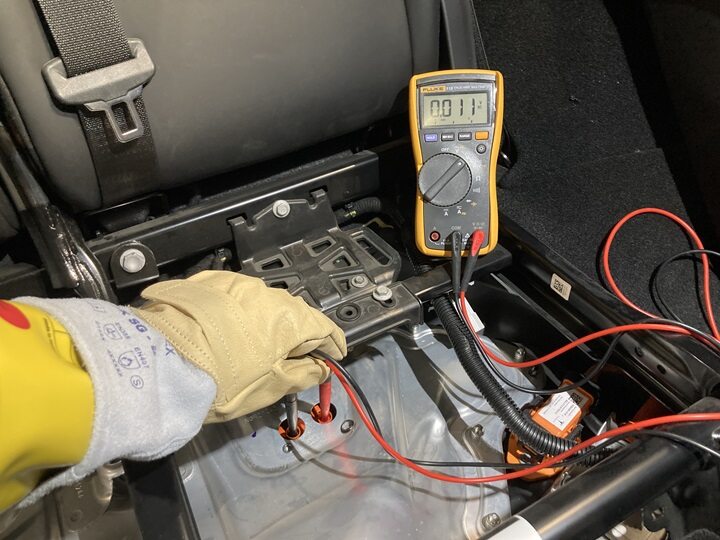

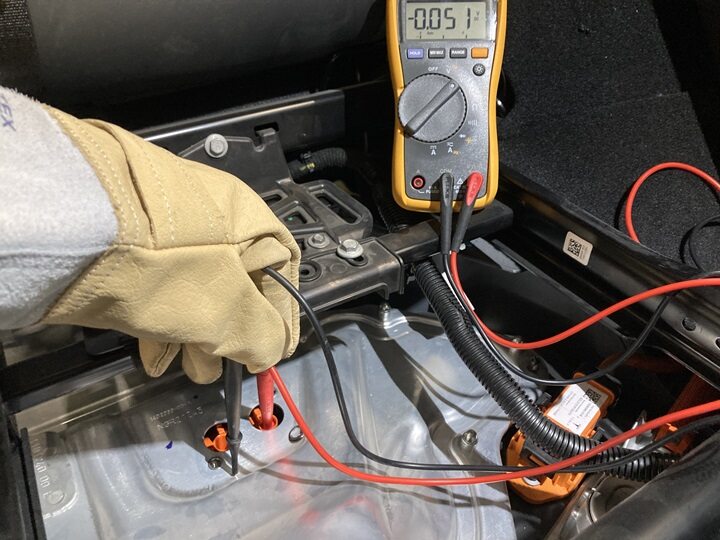

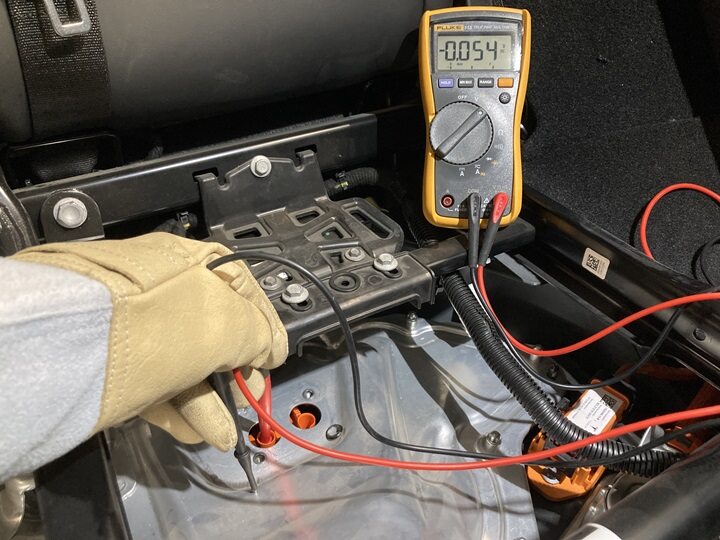

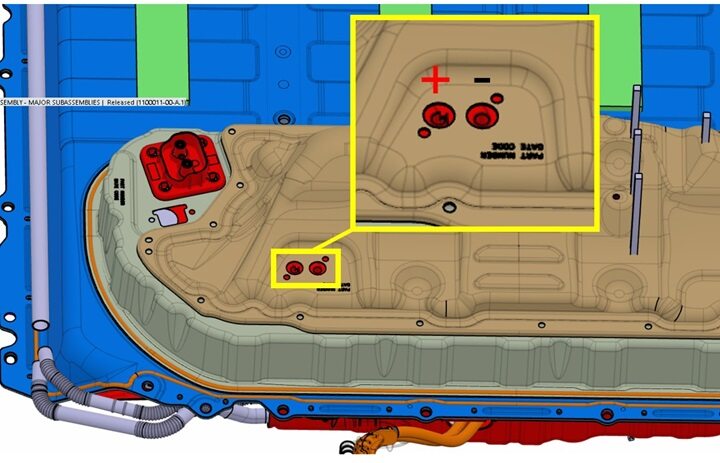

  14. 使用带 CAT III 探针的高压万用表确认后驱动电机高压接头处无高压。
    警告
    为减少可能接触高压的风险，请按照如下顺序测量高压：
    测量以下电压：
    1. B+ 接地
    2. B- 接地
    3. B+ 至 B-
    警告
    如果电压大于 10V，说明触点开关闭合或熔接。上报维修工程部。
  15. 使用异丙醇 (IPA) 湿巾清洁高压电池仓盖板，然后等待风干 1 分钟。

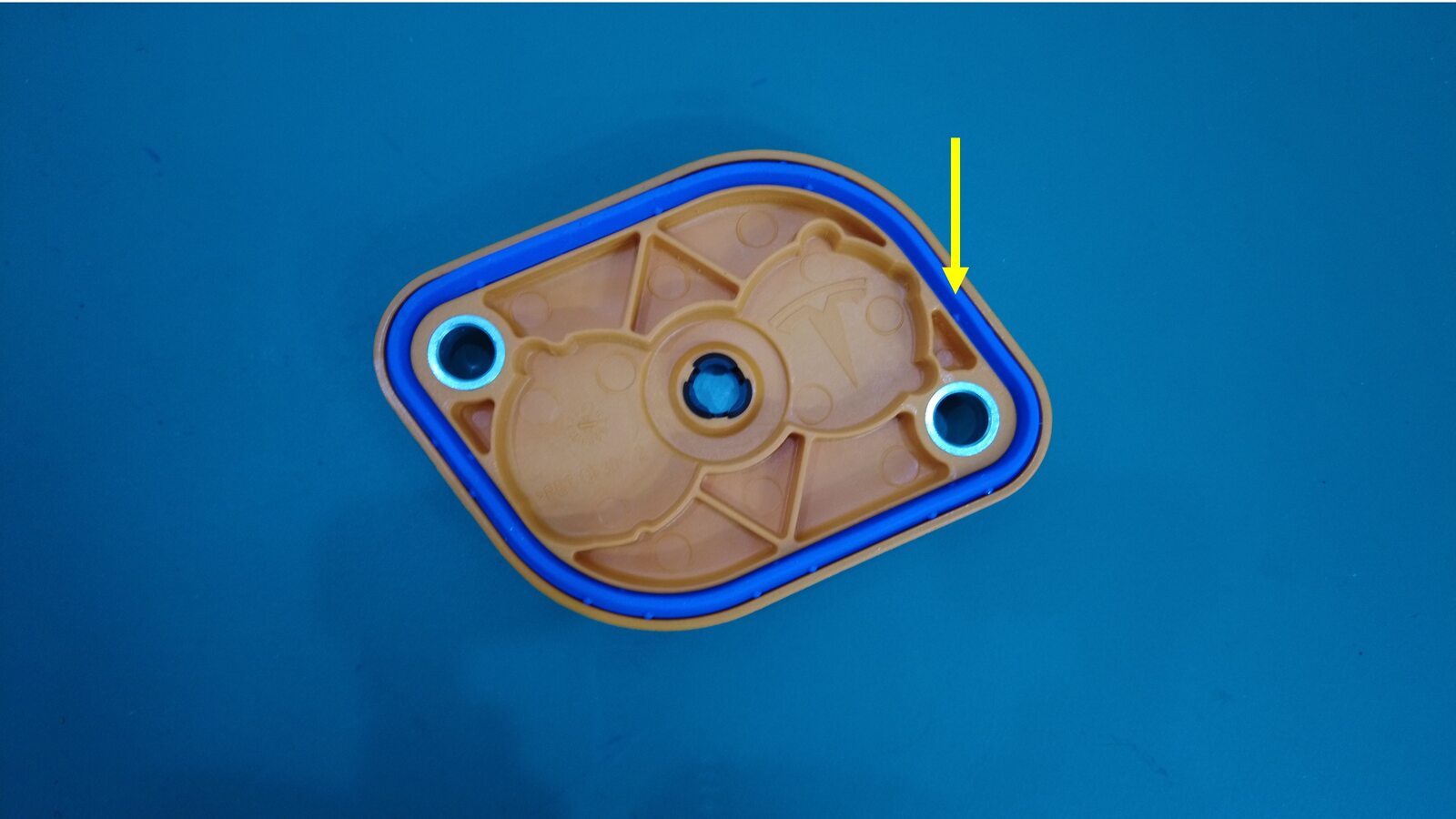

  16. 检查高压电池仓探针盖垫片，确认未出现肉眼可见的损坏。
  17. 使用异丙醇 (IPA) 湿巾再次清洁高压电池仓盖板，然后等待风干 1 分钟。
  18. 安装高压电池仓探针盖。请参阅 检修盖 - 高压电池仓盖板 - 高压电池 ((拆卸和更换))。

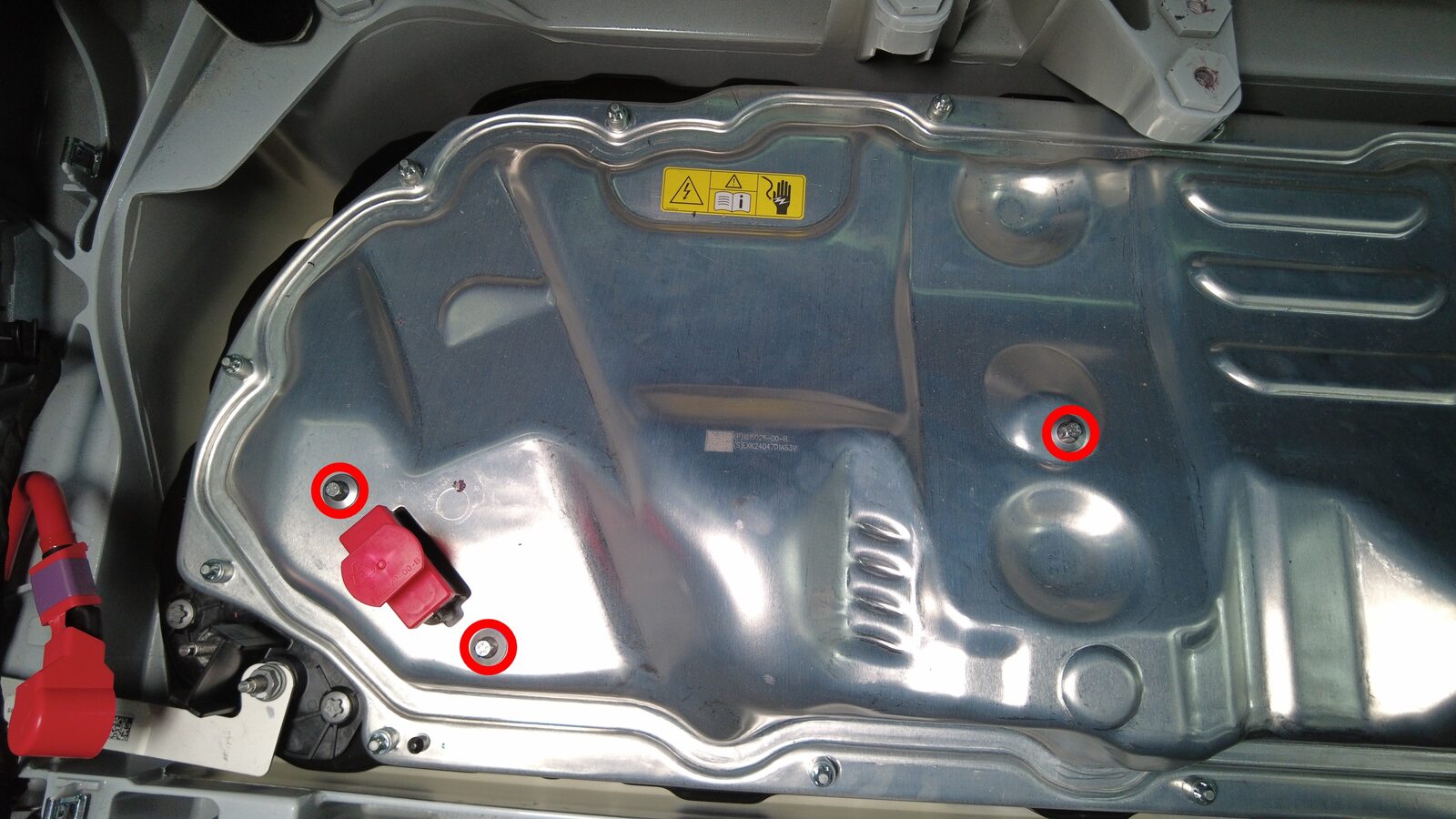

  19. 拆下将高压电池仓盖板固定到高压控制器的螺栓（3 个）。
    提示
    推荐使用以下工具
    • 外梅花套筒 E10
  20. 拆下将高压电池仓盖板固定到高压电池的螺栓（18 个）。
    注
    紧固件为固定式，固定在高压电池仓盖板上。
    提示
    推荐使用以下工具
    • 外梅花 5 角套筒 E10 不带磁铁

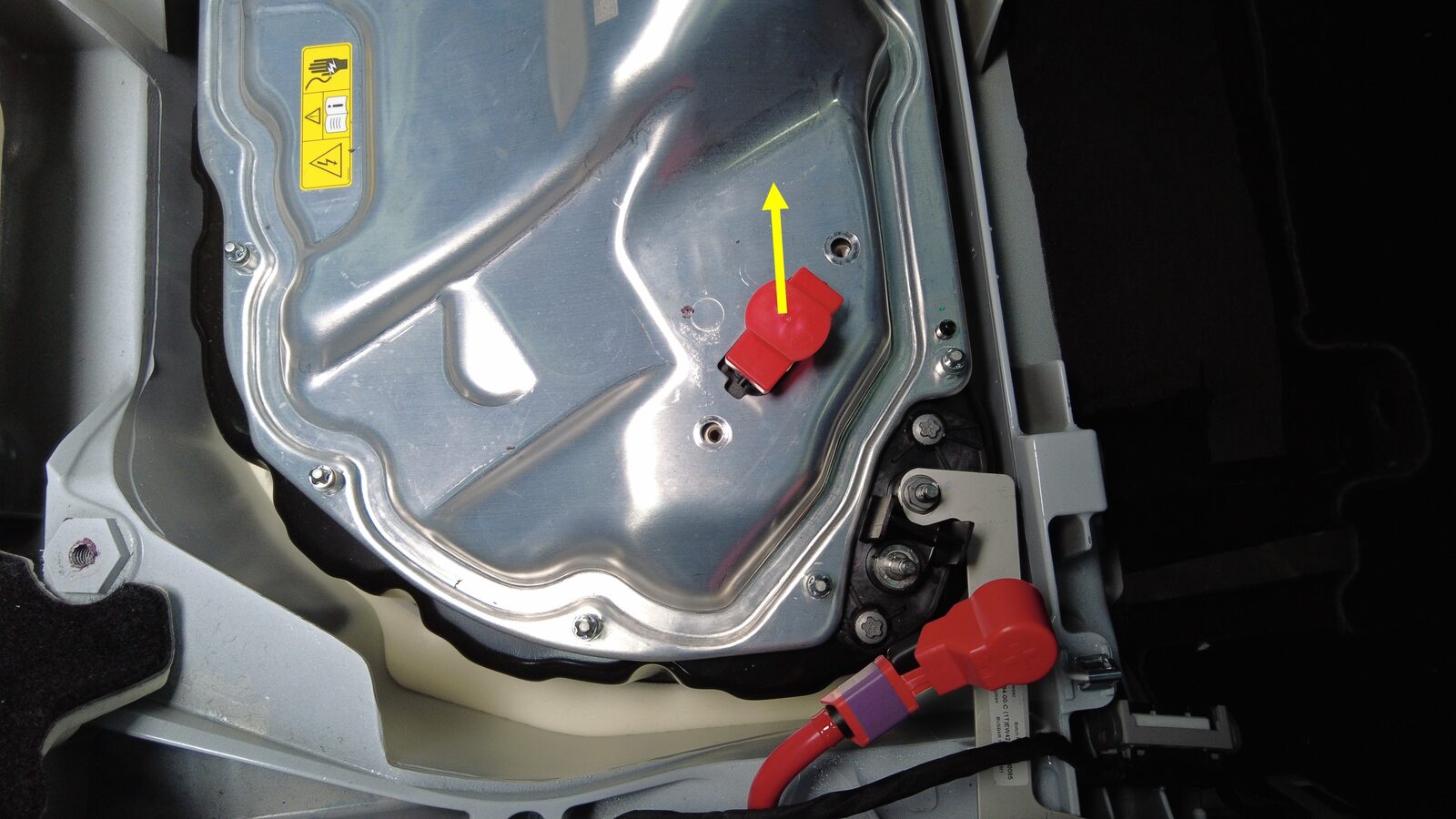

  21. 拆下高压控制器逻辑盖。
  22. 将高压电池仓盖板从高压电池上拆下。
    警告

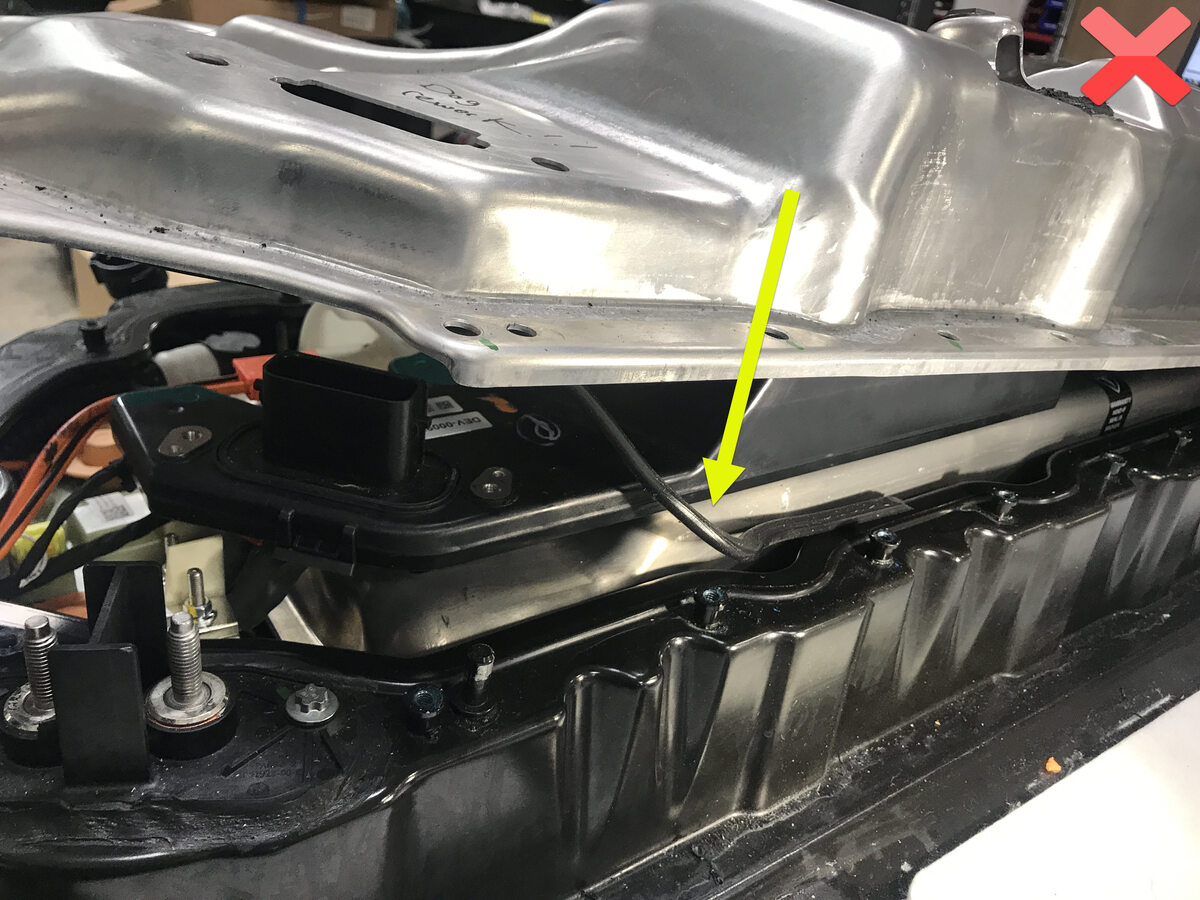

    将高压电池仓盖板从车辆上拆下，为避免盖板掉入敞开的高压电池内，请站在车外操作。
    警告
    仅适用于欧洲、中东和非洲：如培训确有要求，请在高压电池仓上放置维修盖板。例如，由未获得执行所有高压电池仓程序资质的技术人员更换烟火电池断接开关时。

安装

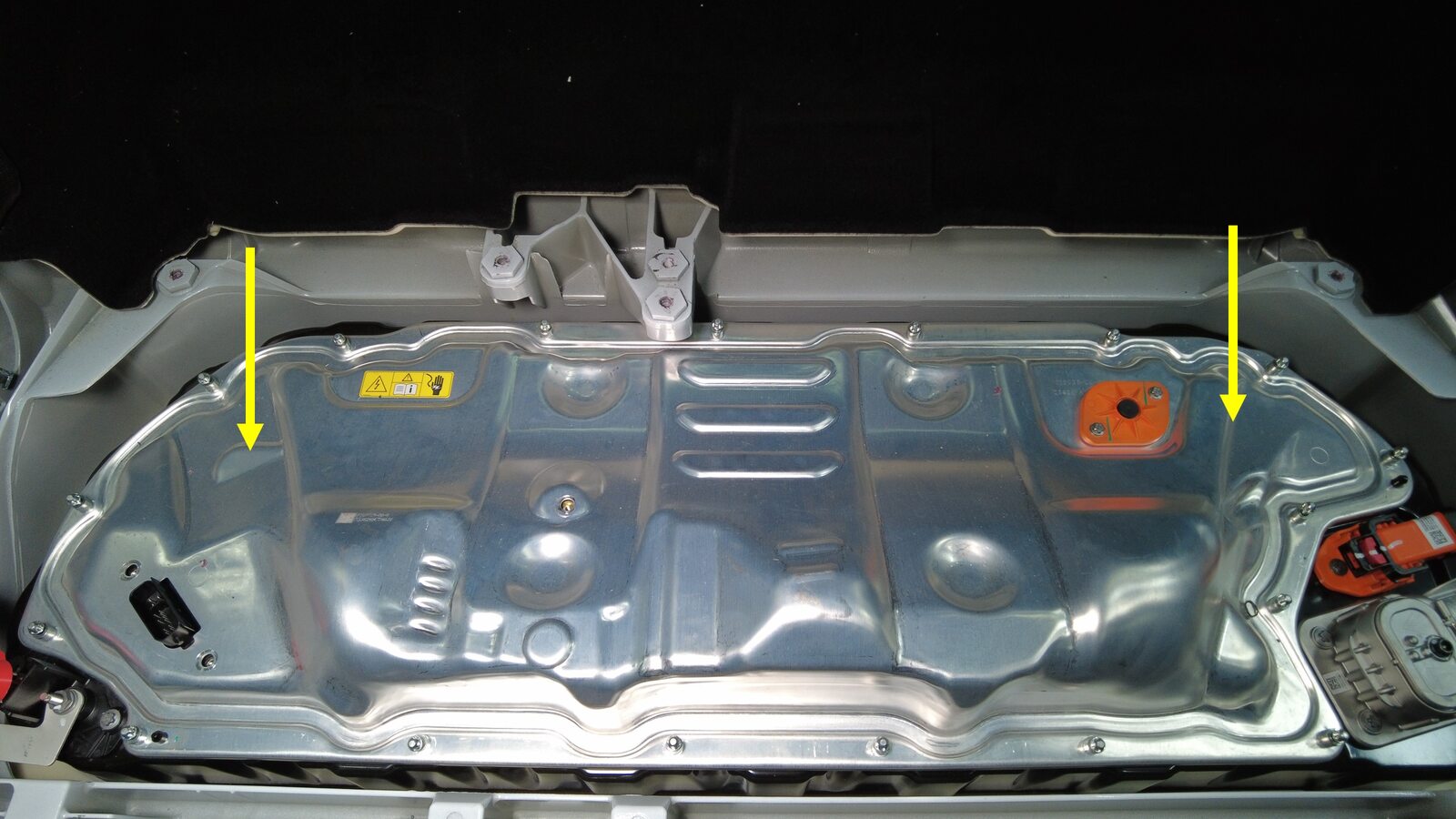

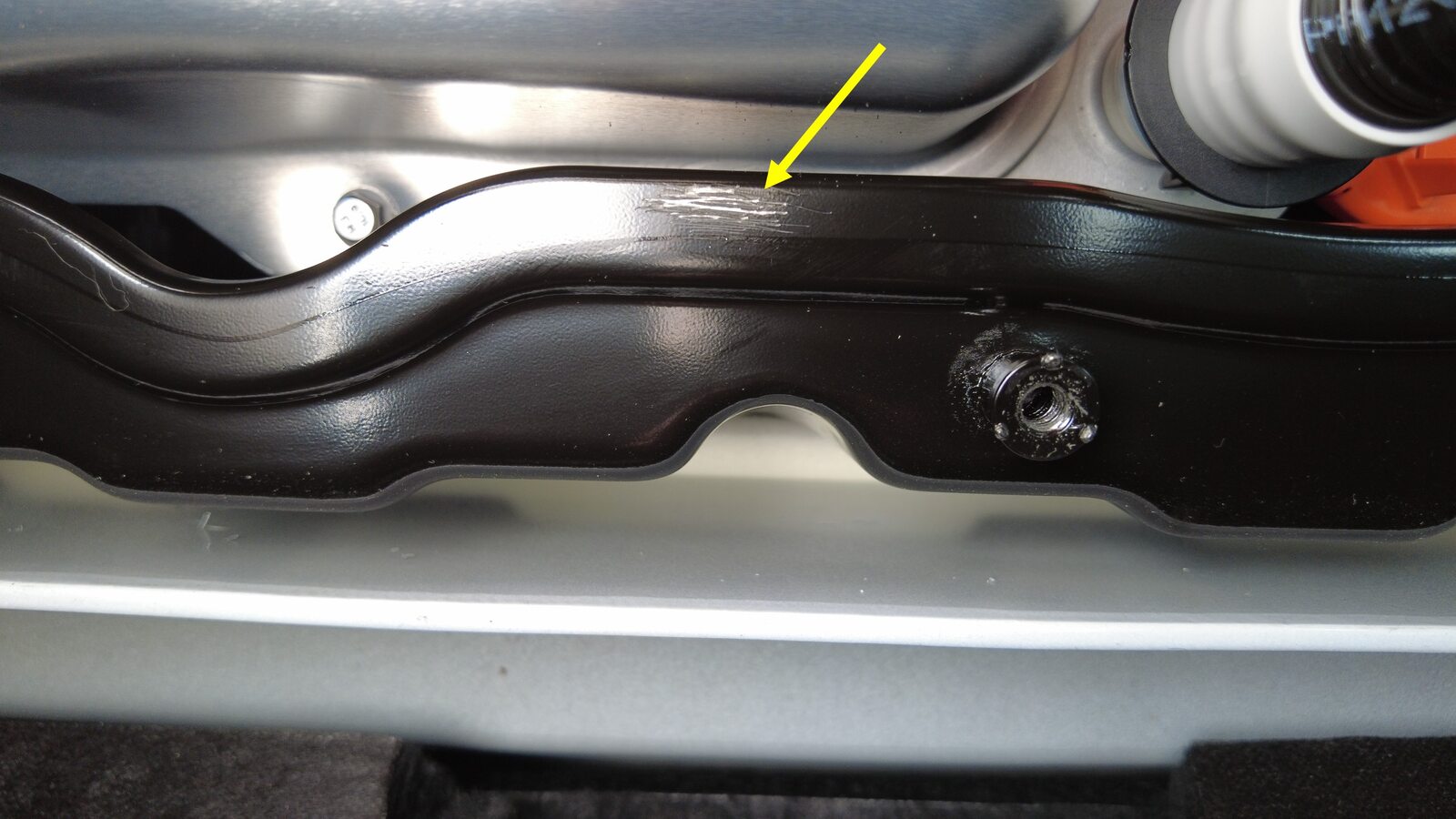

  1. 检查高压电池仓壁是否损坏。
    注
    因出现凹陷或压痕而不再平整的密封表面将会导致泄漏。如果有涂漆从高压电池仓壁脱落，无论是否黏附在密封件上，均需在再次组装时进行外壳泄漏测试。

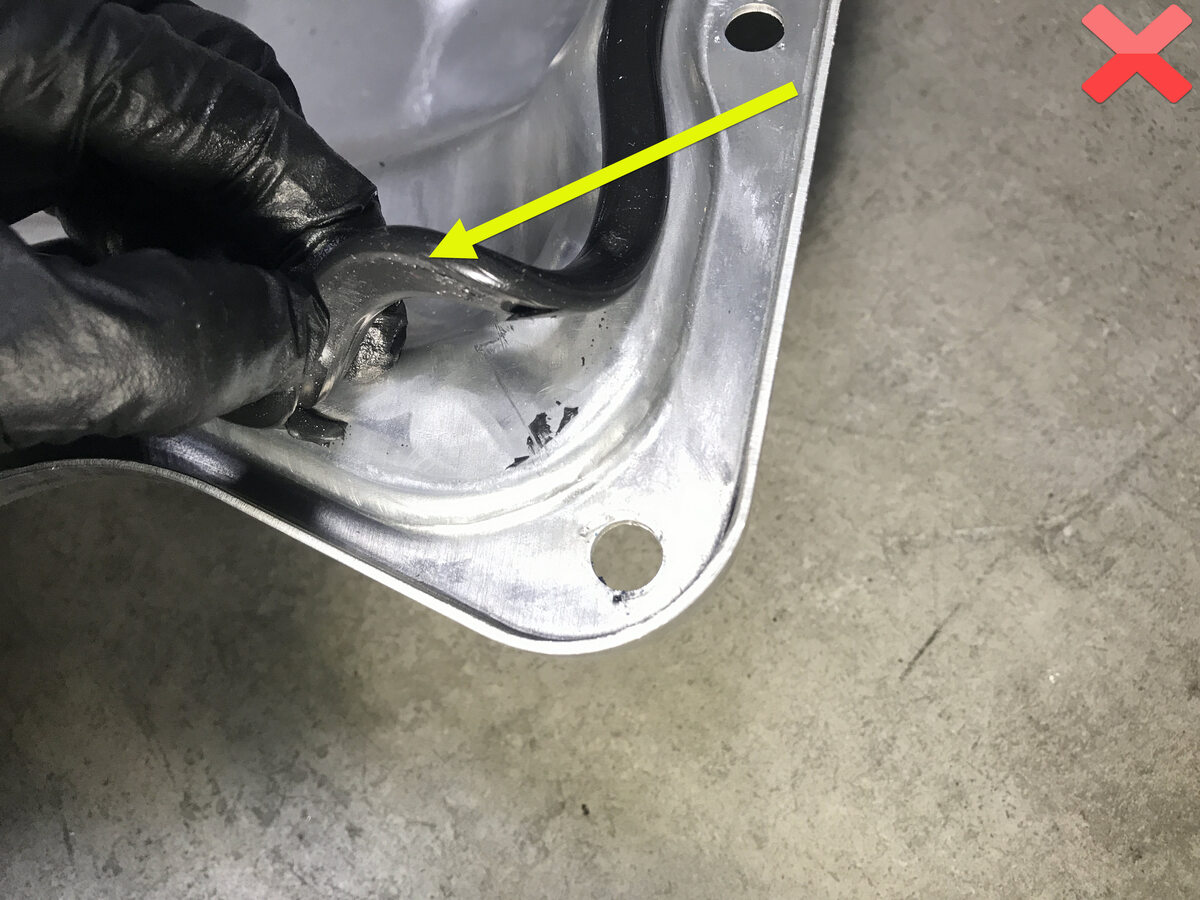

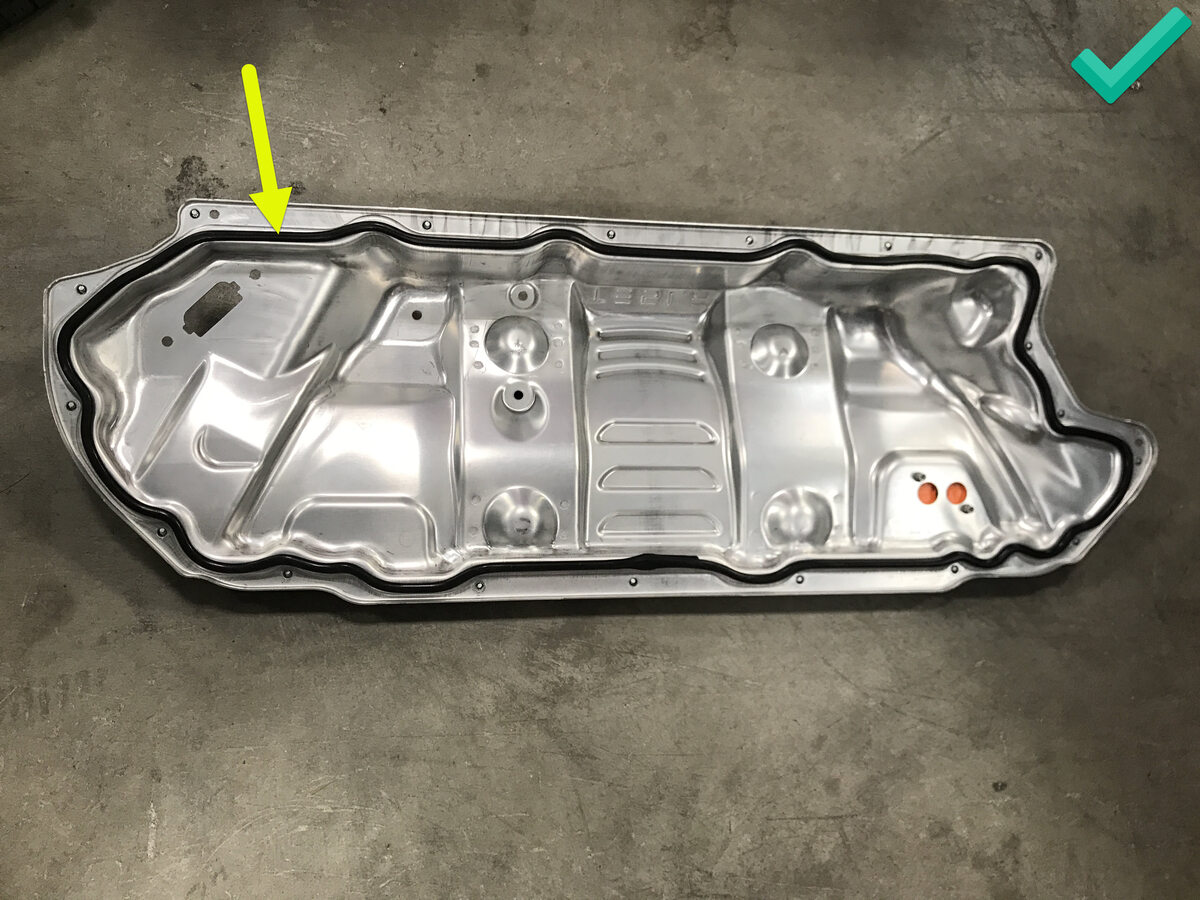

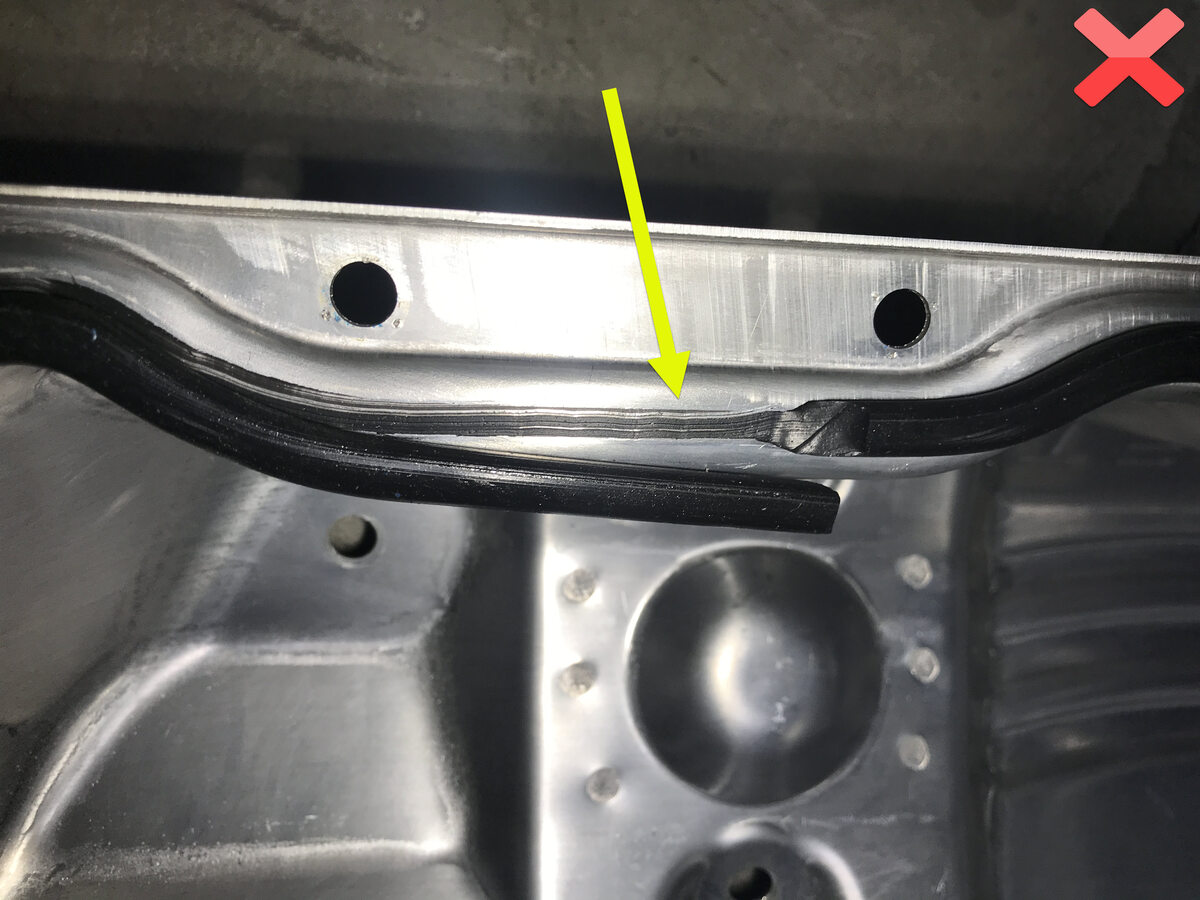

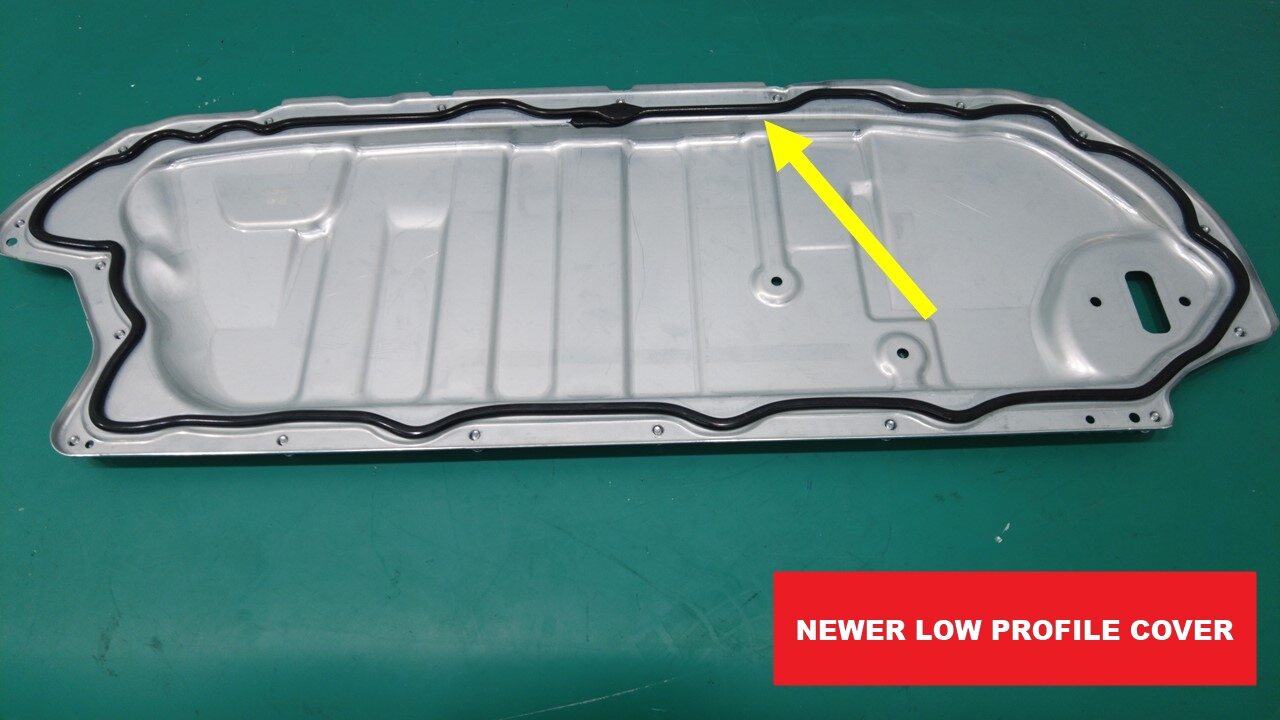

  2. 检查高压电池仓盖板密封件，确认无可视损坏。
    注
    出现分层或者已经磨损的密封件不得再次使用。
  3. 使用异丙醇 (IPA) 湿巾清洁高压电池仓盖板，然后等待风干 1 分钟。
  4. 将高压电池仓盖板放置到高压电池上，以备安装。
    注
    检查所有绝缘体，确保均已就位。
  5. 脱下皮革手套和高压绝缘手套。
  6. 安装将高压电池仓盖板固定到高压电池的螺栓（18 个）。
    8 Nm (5.9 lbs-ft)
    注
    紧固件为固定式，固定在高压电池仓盖板上。
    注

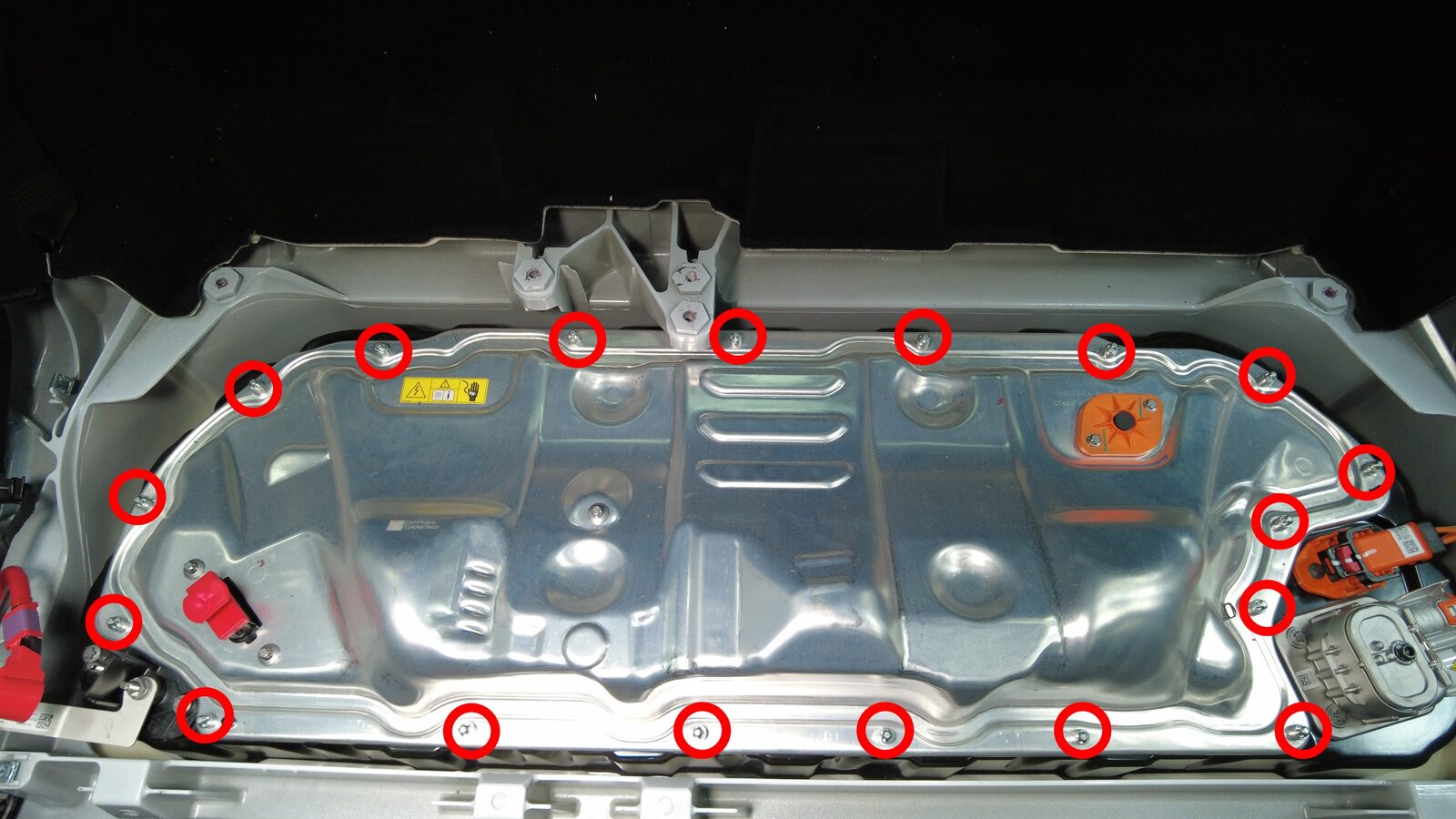

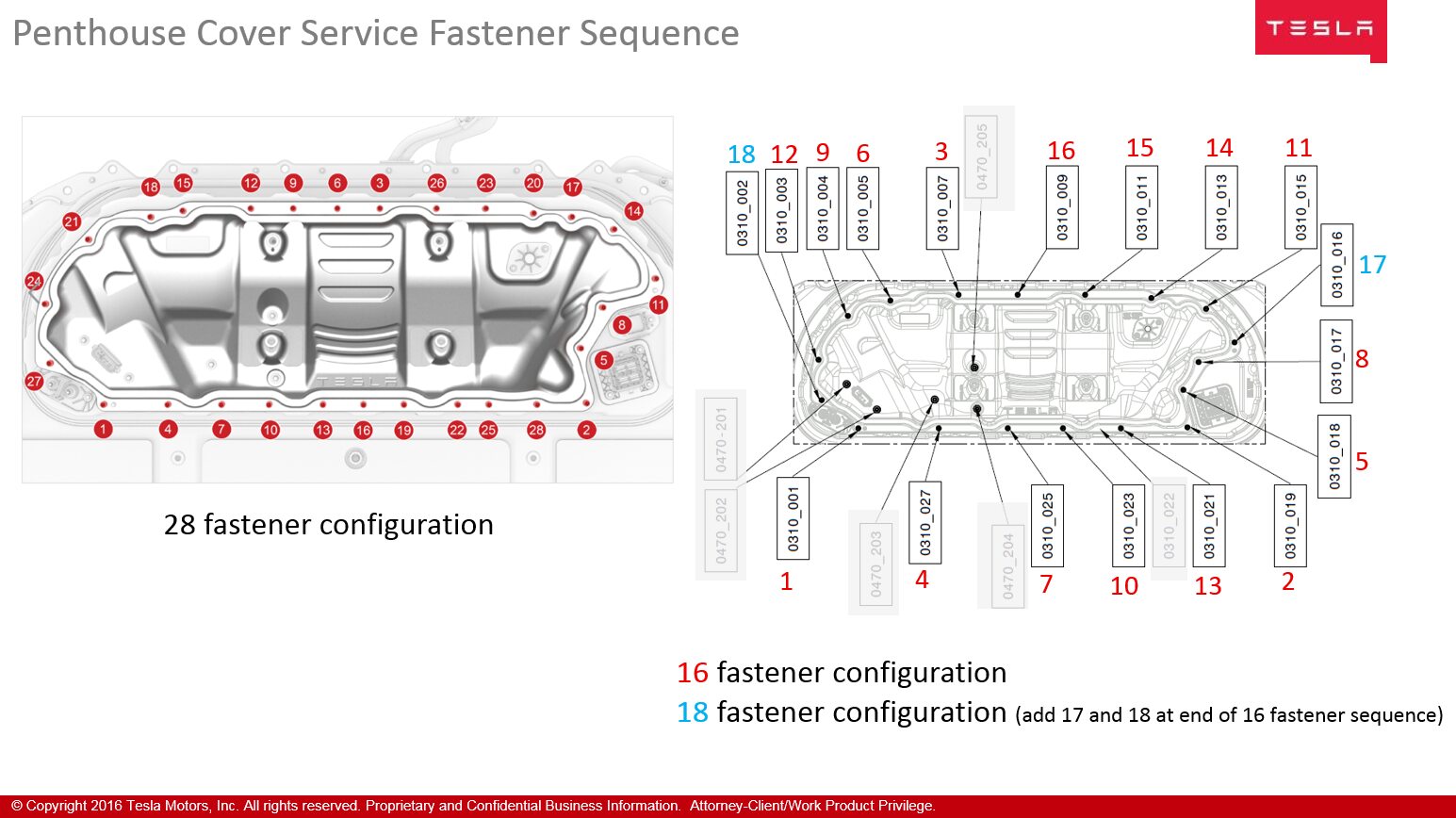

    请按图示紧固顺序操作。
    提示
    推荐使用以下工具
    • 外梅花 5 角套筒 E10 不带磁铁
  7. 安装将高压电池仓盖板固定到高压控制器的螺栓（3 个）。
    5 Nm (3.7 lbs-ft) + 30 degrees
    提示
    推荐使用以下工具
    • 外梅花套筒 E10
  8. 安装一个新的螺母，将功率转换系统 (PCS) 线缆固定到低压直通件输出。
    9 Nm (6.6 lbs-ft)
    注
    紧固螺母后进行标记。
    提示
    推荐使用以下工具
    • 13 毫米 12 角深套筒
  9. 将正极低压输出盖安装到功率转换系统线缆上。
  10. 拆下高压控制器逻辑盖。
  11. 安装第三排 NVH 绝缘体，然后连接连接器。
  12. 安装第三排驾驶室后部地毯。请参阅 GUID-ADFA5D47-C4A6-4748-9E1F-E4C8F65E44EE.html。
  13. 安装第三排左右座垫承梁。请参阅 GUID-ED915A40-010C-4826-8D6D-849C92344E94.html。
  14. 连接低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  15. 安装第二排右侧座椅总成。请参阅 。
  16. 安装第二排左侧座椅总成。请参阅 。
  17. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  18. 解锁车辆网关。请参阅 网关（解锁）。
  19. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）： PROC_VCLEFT_X_2R-SEAT-RECLINE-CALIBRATIONvia Service Mode:Low Voltage ➜ Second Row Seats ➜ Calibratevia Toolbox:(link)
  20. 退出“维护模式”或断开笔记本电脑（如适用）（请参阅0005 - 维护模式）。
