Front Energy Absorber - Assembly Crush Can LH ((拆卸和更换))
校正代码
1001030052
FRT
1.56
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
拆卸
- 打开 LH 前车门，降下 LH 前车窗。
- 解锁车辆网关。请参阅 网关（解锁）。
- 在触摸屏上，点击，然后选择Run以启动例行程序。
- 拆下高效分子空气 (HEPA) 过滤器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
- 断开低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 拆下前保险杠饰板总成请参阅 饰板 - 前保险杠 ((拆卸和安装))。
-
拆卸冷却风扇模块。请参阅 冷却风扇模块 ((拆卸和更换))。
注如已拆下前端支架，请勿断开散热器水管。应改而松开散热器螺栓，并将散热器向上移动。
-
拆下前保险杠梁总成。请参阅 保险杠防撞梁 - 前 ((拆卸和更换))。
注无需将左右加速计传感器和保险杠梁泡沫从前保险杠梁总成上拆下。
-

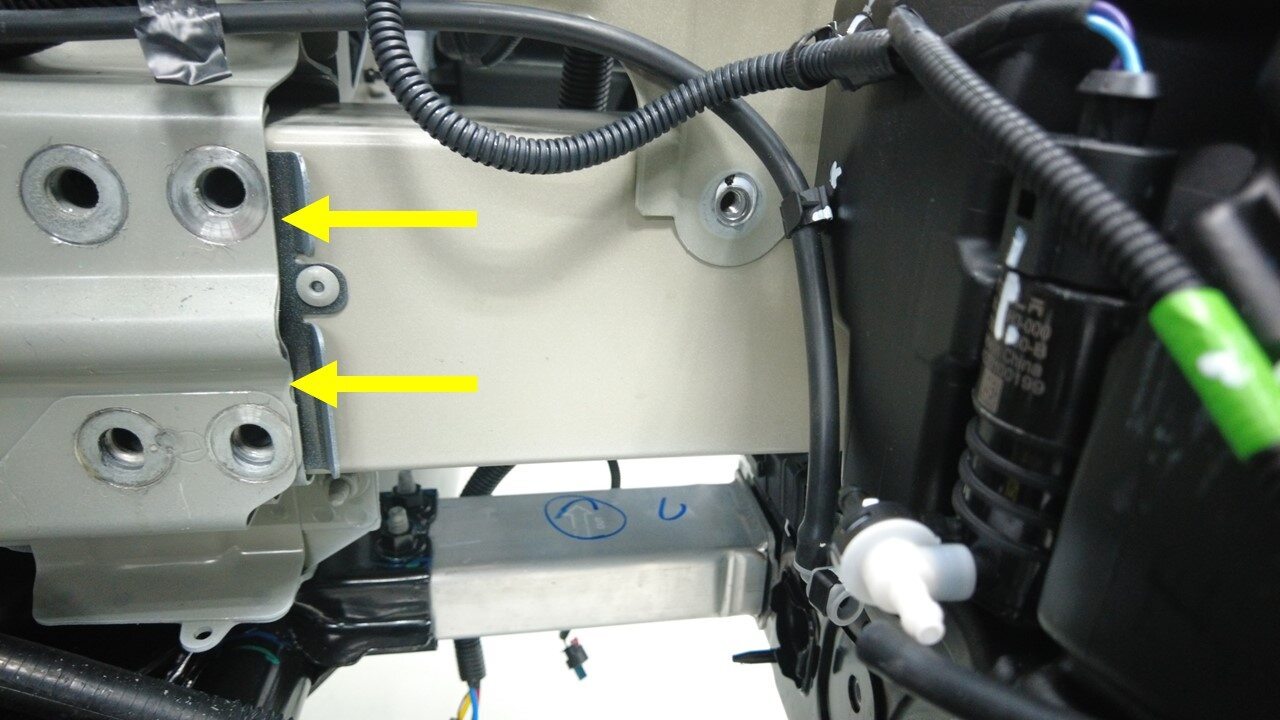

松开将左侧主线束固定到左前防撞罐上部的夹子。
-

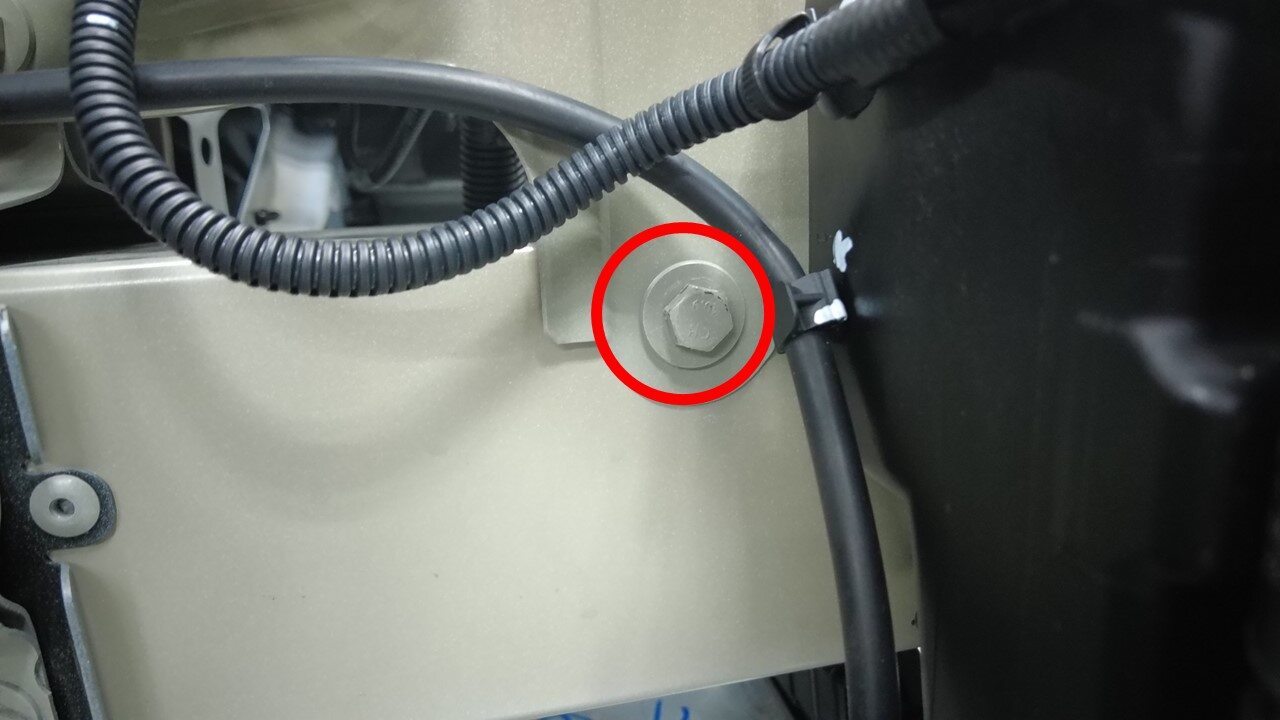

拆下将 LH 前上防撞罐固定到车辆的螺栓。
提示推荐使用以下工具
- 13 mm 套筒
-

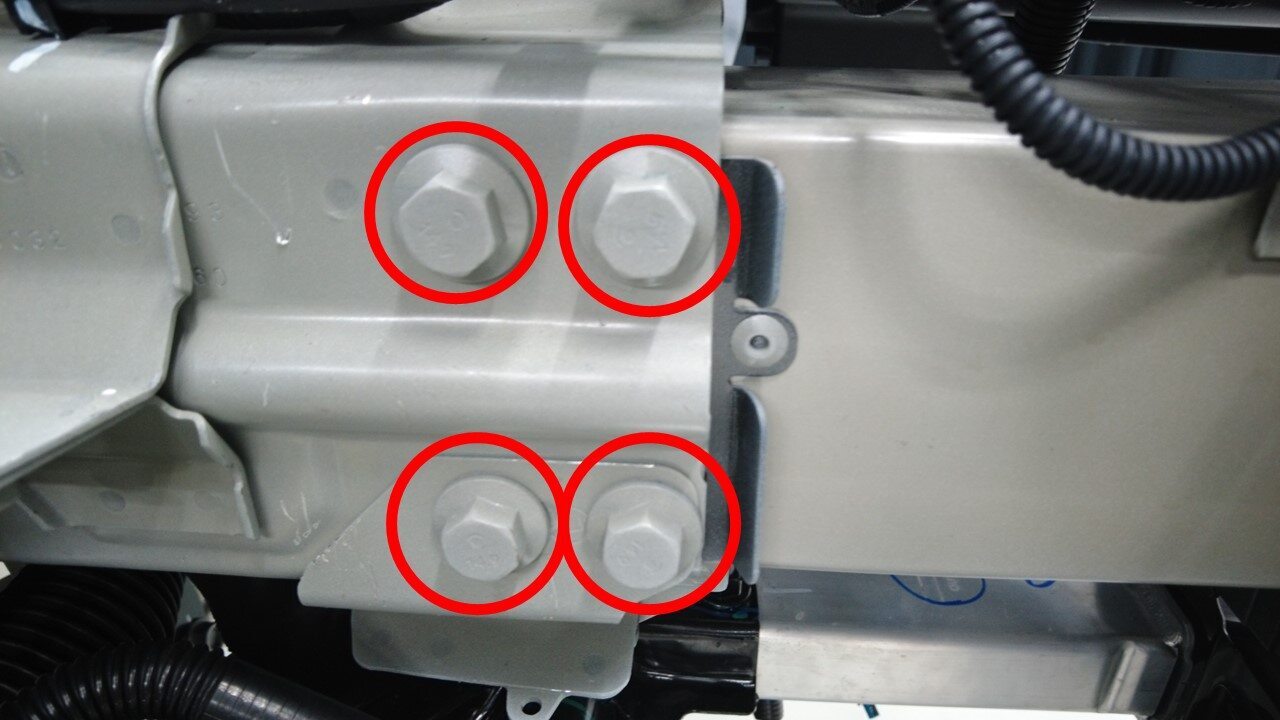

拆下并弃用将 LH 前上防撞罐固定到车辆的螺栓 (x4)，然后从车上拆下防撞罐。
提示推荐使用以下工具
- 18 毫米套筒
安装
-

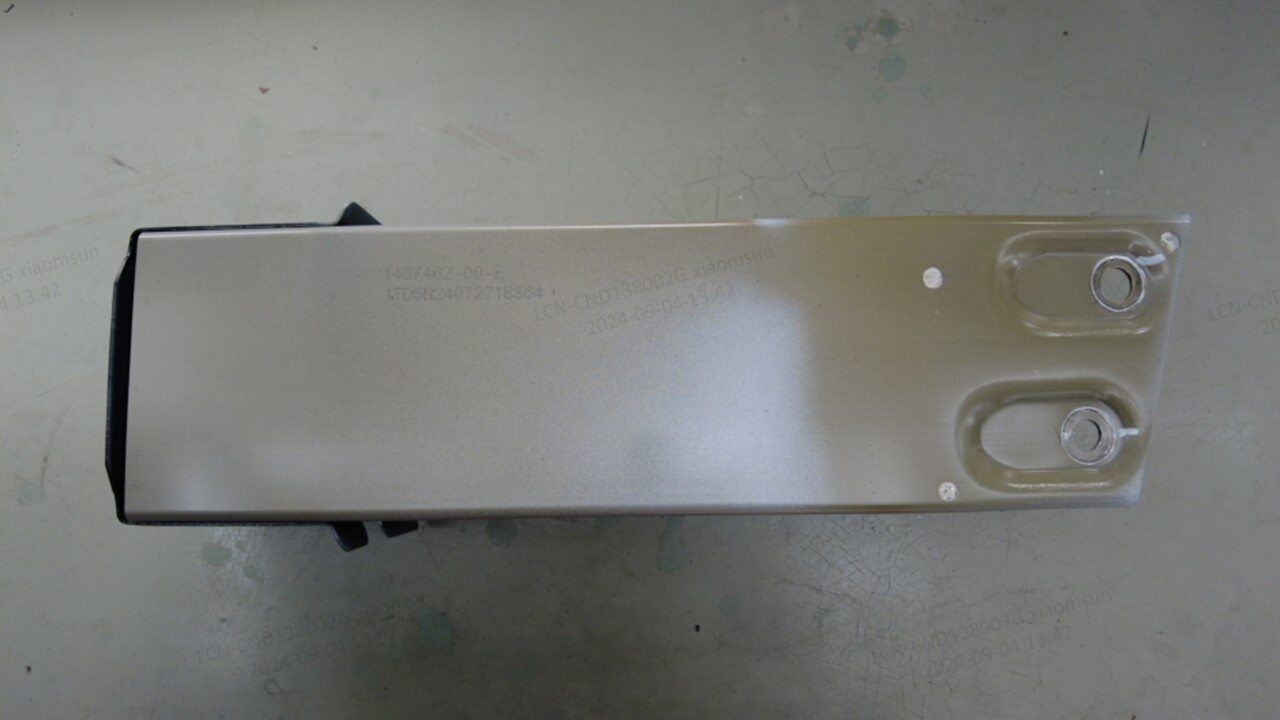

将左前上防撞罐放置到车辆上，然后安装新的螺栓（4 个），将防撞罐固定到车辆。
90 Nm (66.4 lbs-ft)提示推荐使用以下工具- 18 毫米套筒
-
安装将左前上防撞罐固定到车辆的螺栓。30 Nm (22.1 lbs-ft)提示推荐使用以下工具
- 13 mm 套筒
-
安装将左侧主线束固定到左前防撞罐上部的夹子。
- 安装前保险杠梁总成。请参阅 保险杠防撞梁 - 前 ((拆卸和更换))。
- 安装冷却风扇模块。请参阅 冷却风扇模块 ((拆卸和更换))。
- 安装前保险杠饰板总成请参阅 饰板 - 前保险杠 ((拆卸和安装))。
- 执行冷却系统真空重新加注程序。请参阅 冷却系统 - 真空再充注 (Test/Adjust)。
- 连接低压电池。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 解锁车辆网关。请参阅 网关（解锁）。
-
在触摸屏上执行以下步骤。
- 安装前裙板。请参阅 下围板 - 前底板 ((拆卸和更换))。
- 安装 LH 和 RH 前翼子板饰板。请参阅 轮眉 - 翼子板 - 前 - 左侧 ((拆卸和更换))。
- 安装中央前照灯。请参阅 灯带 - 前 ((拆卸和更换))。
-
检查冷却液液位，必要时加满，然后安装冷却液瓶瓶盖。
注确保冷却液液位处于 "Max" 线处。
- 安装驾驶室进气槽。请参阅 风管 - 进气 ((拆卸和更换))。
- 安装HEPA 空调滤清器总成。请参阅 滤清器 - 活性炭和 HEPA ((拆卸和更换))。
- 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
- 退出“维护模式”。请参阅 维护模式。
- 升起 LH 前车窗并关闭 LH 前车门。
- 将车辆从举升机上移走。
