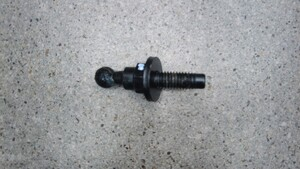

球头销支架 ((拆卸和更换))

校正代码 1133050102 FRT 0.05 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-01-26: 更新了说明，明确指出必须更换掀背尾门球头销支架。

扭矩规格

表 1. 扭矩规格： 球头销支架 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧掀背尾门球头销固定到车辆的螺栓
20 Nm (14.7 lbs-ft)
  • 13 mm 套筒
 重复使用

拆卸

  1. 打开掀背尾门。

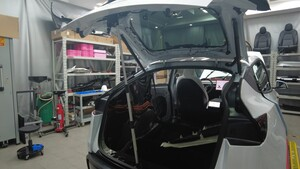

  2. 使用伸缩式前备箱盖支撑杆撑起掀背尾门。
    注

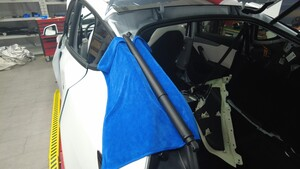

    在撑杆和掀背尾门之间放置一块毛巾，以防损坏掀背尾门饰板。

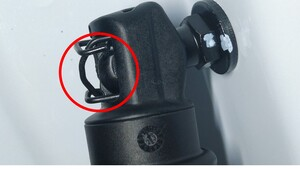

  3. 松开 LH 上部电动支杆夹，将 LH 掀背车门电动支杆与球头螺柱分离，然后将电动支杆移到一旁。

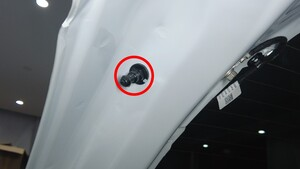

  4. 拆下将掀背尾门左侧球头销固定到车辆的螺栓，然后将球头销从车辆上取下。
    注
    拆卸球头销后将其弃置。
    提示
    推荐使用以下工具
    • 13 mm 套筒

安装

  1. 将掀背尾门左侧球头销放置在车辆上，然后安装用于将新的球头销固定到车辆的螺栓。
    20 Nm (14.7 lbs-ft)
    提示
    推荐使用以下工具
    • 13 mm 套筒
  2. 安装将左上电动撑杆固定到球头销的卡子。
  3. 拆下掀背尾门支架。
  4. 关上掀背尾门。
